Глава 4 ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ ВАЛКОВЫХ ЖАТОК, НАВЕШИВАЕМЫХ НА ЗЕРНОУБОРОЧНЫЕ КОМБАЙНЫ И САМОХОДНЫЕ ШАССИ



ГИДРАВЛИЧЕСКАЯ СИСТЕМА ВАЛКОВОЙ ЖАТКИ ЖВН-6

Валковая жатка ЖВН-6 навесная, фронтальная, с шарнирно-подвешенным уравновешенным корпусом, автоматически копирующим рельеф поля в продольном и поперечном направлениях на заданной высоте среза. Ширина захвата ее 6 м, теоретическая производительность 4 га/ч. Предназначена для скашивания зерновых культур с укладкой срезанных стеблей в валки при двухфазном способе уборки.

Жатку навешивают на самоходные комбайны СК-3, СК-4, СКД-5 и их модификации, на навесной комбайн НК-4, а при наличии комплекта приспособления 75Ш—02700 (переходная рамка) — непосредственно на самоходное шасси СШ-75 (без комбайна).

Гидравлическая система жатки состоит из двух гидроцилиндров 13 и 16 (рис. 32) подъема и опускания мотовила и гидроцилиндра вариатора 17 мотовила. Все гидроцилиндры такие же, как и на жатках зерноуборочных комбайнов.

Поднимают и опускают жатку с помощью двух гидроцилиндров самоходных зерноуборочных комбайнов или через вал подъема с помощью одного гидроцилиндра самоходного шасси СШ-75.

На задней стенке жатки слева возле наклонной камеры имеется два вывода для подсоединения шлангов: тройник 7, соединенный трубопроводами 11 и 12 и шлангами 14 и 15 с гидроцилиндрами подъема и опускания мотовила, и угольник <3, соединенный трубопроводом 10 с гидроцилиндром вариатора 1 мотовила. Если жатка навешена на комбайн СК-4, НК-4, СКД-5, их модификации, самоходное шасси СШ-75, то тройник и угольник шлангами 8 и 9 соединяют с соответствующими трубопроводами на площадке водителя, связанными с распределителем, управляющим тремя потребителями. При навеске жатки на самоходный комбайн СК-3 и его модификации выпуска 1958—1959 гг. на задней стенке жатки устанавливают дополнительно переходные трубопроводы 21 и 22, к которым затем подсоединяют шланги.

Потребителей гидросистемы жатки к гидросистеме комбайнов или самоходных шасси подсоединяют шлангами среднего давления с внутренним диаметром 12 мм.

Если жатка не навешена на комбайн или на самоходное шасси, то подсоединительные выходы закрывают заглушками или одним шлангом соединяют между собой. Этим исключают загрязнение гидросистемы жатки при длительном хранении.

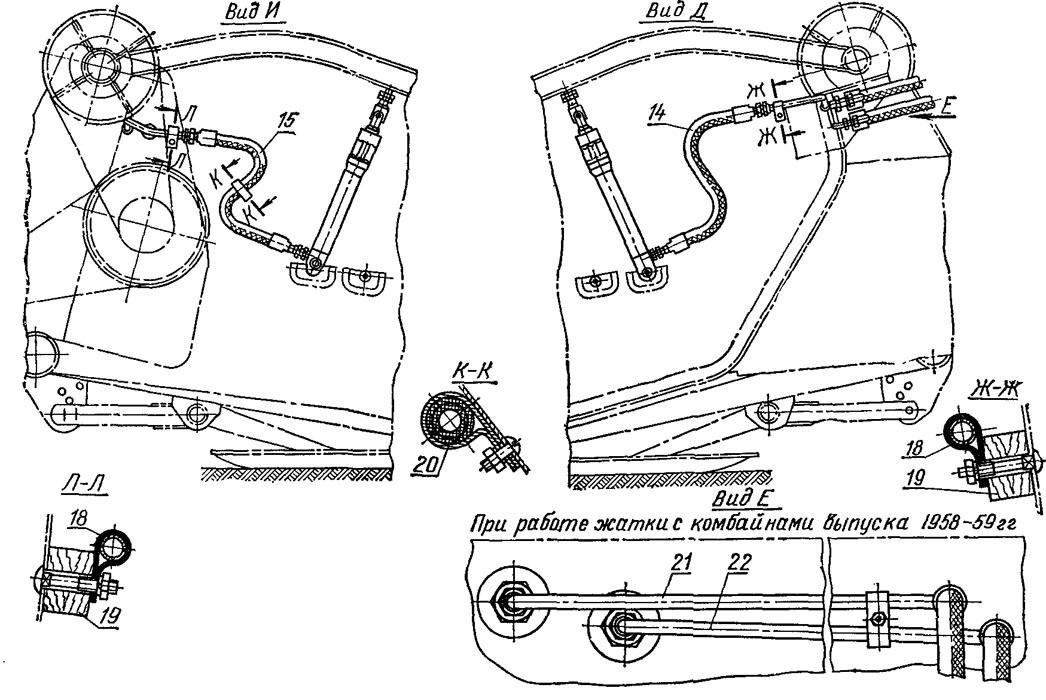

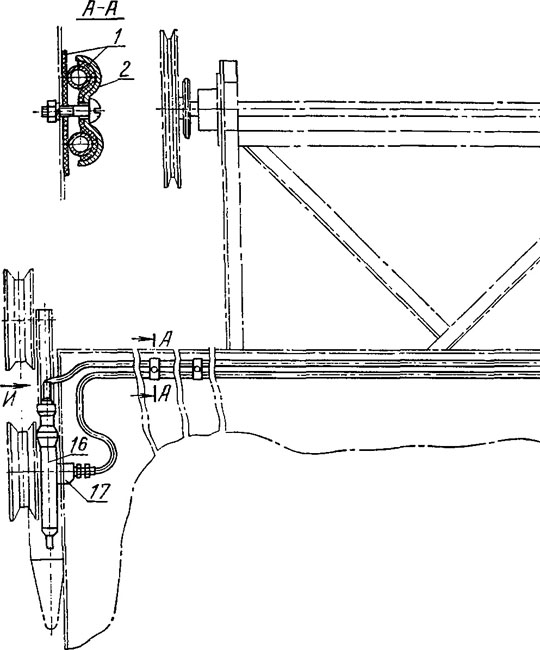

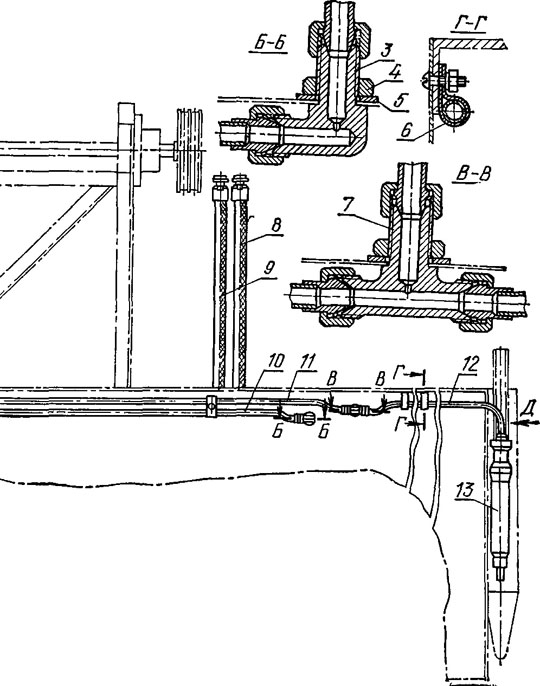

Рис. 32. Размещение гидрооборудования на валковой жатке

ЖВН-6:
1— резиновая прокладка ; 2 — скоба; 3—угольник; 4 — гайка; 5 — шайба; 6, 18 и 20 — петли; 7— тройник; 8, 9, 14 и 15 — шланги; 10, 11, 12, 21 и 22 — трубопроводы; 13 и 16 —. гидроцилиндры подъема и опускания мотовила; 17 — вариатор мотовила; 19 — колодка.
