БОЕВОЕ ПРИМЕНЕНИЕ САМОЛЕТА Л-39

ДЕЙСТВИЯ ЛЕТЧИКОВ В ОСОБЫХ СЛУЧАЯХ ПОЛЕТА НА БОЕВОЕ ПРИМЕНЕНИЕ

680. При возникновении аварийной обстановки в полете (самовыключение двигателя, пожар на самолете, падение давления масла в двигателе, вынужденная посадка) аварийно сбросить внешние подвески.

681. Для аварийного сбрасывания авиабомб на невзрыв, блоков УБ-16-57У и пусковых устройств АПУ-13М1 с ракетами И-318 необходимо:

- установить скорость не более 600 км/ч при сбросе авиабомб и 500 км/ч при сбросе блоков УБ-16-57У и пусковых устройств АПУ-13М1 с ракетами И-318;

- убедиться, что сброшенные внешние подвески упадут вне населенной местности;

- открыть предохранительный колпачок в передней или задней кабине и установить переключатель АВАР. СБРОС во включенное положение; на самолетах до 5-й серии установить переключатель АВАР. СБРОС в положение НЕВЗРЫВ;

- убедиться в сбрасывании подвесок по погасанию в обеих кабинах (на самолетах до 5-й серии - в передней кабине) сигнальных табло зеленого цвета.

682. При отказе системы управления сбрасыванием авиабомб (при нажатии боевой кнопки сбрасывания авиабомб не происходит и продолжают гореть сигнальные табло зеленого цвета) необходимо:

- вывести самолет из пикирования;

- закрыть боевую кнопку предохранительной скобой;

- выключить АЗС ОРУЖИЕ;

- проверить правильность положения АЗС и переключателей вооружения в обеих кабинах;

- по результатам проверки принять решение на выполнение бомбометания от боевой или аварийной системы;

- выполнить повторный заход на цель.

683. Для выполнения бомбометания от аварийной системы на взрыв необходимо:

- на вспомогательном курсе установить переключатель АВАР. ВЗРЫВ-НЕВЗРЫВ в положение ВЗРЫВ;

- убедиться в загорании сигнального табло ВЗРЫВ красного цвета;

- открыть предохранительный колпачок и в расчетной точке сбрасывания установить переключатель АВАР. СБРОС во включенное положение;

- убедиться в сбрасывании авиабомб по погасанию сигнальных табло зеленого цвета.

684. Для выполнения бомбометания от аварийной системы на невзрыв необходимо открыть предохранительный колпачок и установить переключатель АВАР. СБРОС во включенное положение.

685. При отказе аварийной системы сбрасывания авиабомб из передней кабины сбросить авиабомбы на невзрыв от аварийной системы из задней кабины.

686. При отказе аварийной системы управления сбрасыванием подвесок (при установке в передней или задней кабине переключателя АВАР. СБРОС во включенное положение - на самолетах с 5-й серии и переключателя АВАР. СБРОС в положение НЕВЗРЫВ - на самолетах до 5-й серии сбрасывания подвесок не происходит и продолжают гореть сигнальные табло зеленого цвета) необходимо:

- в передней или задней кабине установить переключатель АВАР. ВЗРЫВ-НЕВЗРЫВ в положение НЕВЗРЫВ;

- установить переключатель АВАР. СБРОС в выключенное положение и закрыть предохранительный колпачок;

- произвести посадку с подвесками, зарулить самолет на специальную площадку, выключить двигатель и обесточить самолет.

687. При отказе системы управления стрельбой неуправляемыми ракетами (при нажатии боевой кнопки стрельбы не последовало или произошла стрельба малым количеством ракет) необходимо:

- вывести самолет из пикирования;

- закрыть боевую кнопку предохранительной скобой;

- выключить АЗС ОРУЖИЕ;

- проверить правильность положения АЗС и переключателей вооружения в обеих кабинах.

Если причина отказа системы управления стрельбой не обнаружена, выполнение задания прекратить, выключить АЗС УБ-16, установить переключатель вариантов стрельбы 2РС-АВТ.-4РС в нейтральное положение и произвести посадку.

После посадки зарулить самолет на специальную площадку для осмотра, развернуться в безопасном направлении, выключить двигатель и обесточить самолет.

ПРЕДУПРЕЖДЕНИЕ. Буксировка самолета с заряженными блоками УБ-16-57У запрещается.



ОСНОВНЫЕ СВЕДЕНИЯ О ВЫПОЛНЕНИИ ПРИЦЕЛИВАНИЯ ПРИ БОЕВОМ ПРИМЕНЕНИИ ВООРУЖЕНИЯ


Стрельба неуправляемыми ракетами

При стрельбе неуправляемыми ракетами С-5К и С-5М по наземным целям с пикирования прицеливание на боевом курсе выполняется с помощью прицела АСП-3НМУ-39 в режиме работы «Гиро» или «Непод.». При работе в режиме «Гиро» в прицеле автоматически отрабатываются поправки на движение цели и ветер.

При работе в режиме «Непод.» прицел используется как простейший визир.

Для выполнения прицеливания с помощью АСП-3НМУ-39 в обоих режимах летчику необходимо предварительно произвести расчет прицельных данных для заданных условий стрельбы (расчет угла наклона отражателя, поправок на ветер и движение цели, фиктивной базы цели).

Расчет прицельных данных

1. Расчет угла наклона отражателя.

а) В режиме работы прицела «Непод.».

В прицел вводятся две поправки в вертикальной плоскости, совпадающей с плоскостью симметрии самолета:

- поправка на понижение траектории ракеты;

- поправка на относ ракеты, вызванный несовпадением по направлению векторов начальной скорости ракеты и скорости самолета вследствие наличия у самолета угла атаки ΔТ. Обе поправки вводятся в прицел вручную путем наклона отражателя прицельной головки.

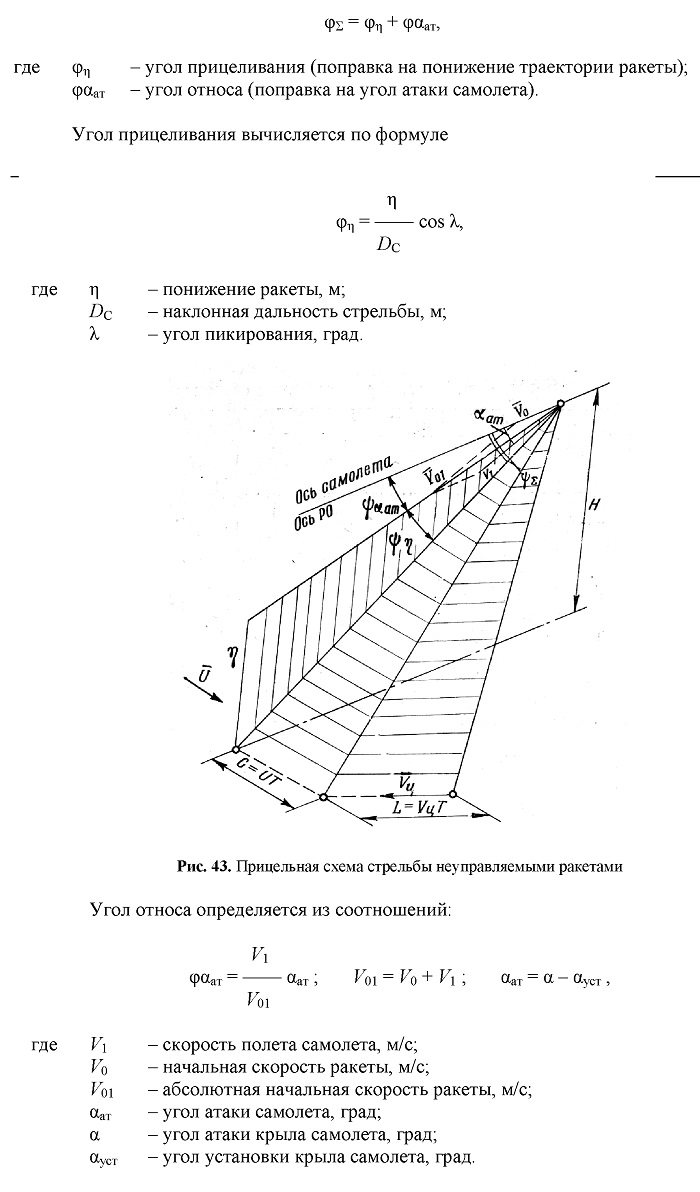

Прицельная схема стрельбы приведена на рис. 43. Из рисунка видно, что, если пренебречь параллаксом оружия, величина суммарной поправки в вертикальной плоскости выразится формулой

Значения суммарных угловых поправок (в град) в вертикальной плоскости для стрельбы неуправляемыми ракетами С-5К с пикирования под углом λ = 30° при работе прицела в режиме «Непод.» приведены в табл. 10, для стрельбы неуправляемыми ракетами С-5М - в табл. 11.

Таблица 10

Таблица 11

б) В режиме работы прицела «Гиро».

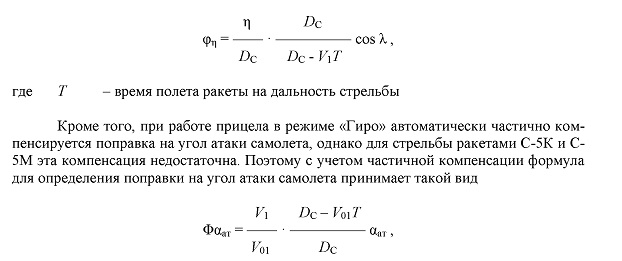

При выполнении прицеливания в режиме работы прицела «Гиро» линия прицеливания приобретает угловую скорость. Гироскопический прицел реагирует на угловую скорость построением угла упреждения (гироскоп отклоняется в сторону, обратную направлению отклонения вектора V1, уменьшая вводимую поправку на понижение траектории ракеты). С учетом этого фактора поправка на понижение ракеты (угол прицеливания) вычисляется по формуле

Таблица 12

Значения суммарных угловых поправок (в град) в вертикальной плоскости для стрельбы неуправляемыми ракетами С-5К с пикирования под углом 30° при работе прицела в режиме «Гиро» приведены в табл. 12, для стрельбы неуправляемыми ракетами С-5М - в табл. 13.

Таблица 13

2. Расчет поправок на ветер и движение цели.

а) В режиме работы прицела «Непод.».

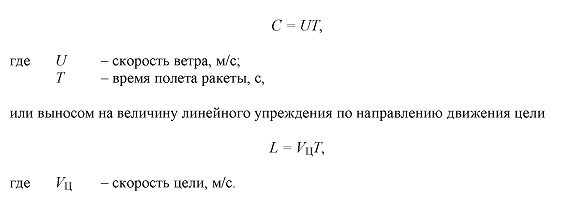

Стрельбу при работе прицела в режиме «Непод.» необходимо выполнять, учитывая скорость ветра и скорость цели выносом центральной точки прицела относительно цели на величину линейного сноса ракеты против направления ветра

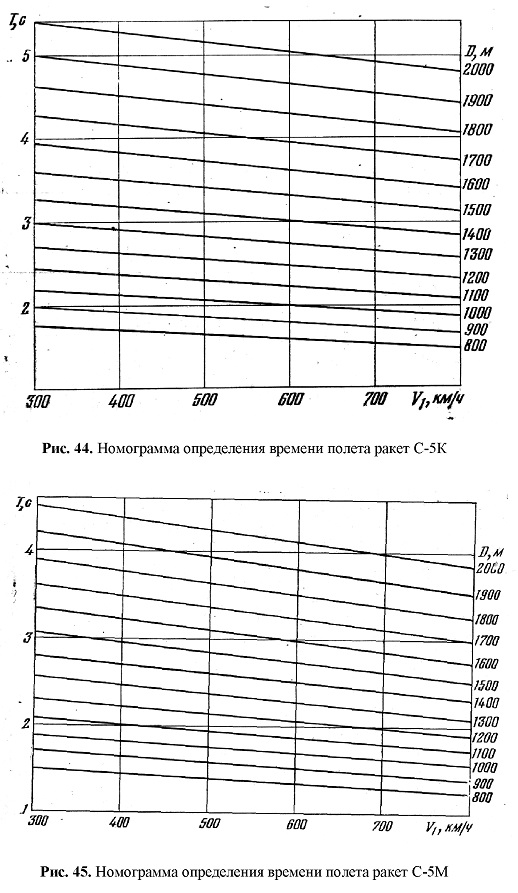

На рис. 44 и 45 приведены номограммы определения времени полета ракет С-5К и С-5М в зависимости от дальности стрельбы DC и скорости V1 полета самолета в момент стрельбы.

б) В режиме работы прицела «Гиро». При включении прицела на «Гиро» гироскопический узел автоматически учитывает поправки на ветер и движение цели, но так как прицел рассчитан под баллистику пуль калибра 12,7 мм или снарядов калибра 23 мм, которые по своим баллистическим характеристикам отличаются от ракет С-5К и С-5М. учет ветра и скорости цели прицелом при стрельбе этими снарядами будет производиться с ошибкой, приводящей к отклонению снарядов на линейную величину ΔС (ΔL) по направлению ветра (по направлению) противоположному движению цели).

Значения ошибки ΔС (ΔL) для средних условий стрельбы ракетами С-5К и С-5М с самолета Л-39 приведены в табл. 14.

Таблица 14

Рис. 44. Номограмма определения времени полета ракет С-5К
Рис. 45. Номограмма определения времени полета ракет С-5М

Вследствие незначительной величины ошибки ΔC (ΔL) вынос центральной точки прицела относительно цели на величину ошибки прицела в учете ветра и скорости цели при учебной стрельбе выполнять нецелесообразно. При оценке результатов учебной стрельбы ракетами С-5К и С-5М в условиях скорости ветра (скорости цели), большей 5 м/с, координаты точек попадания ракет необходимо смещать на величину ΔC (ΔL) в направлении, противоположном отклонению ракет.

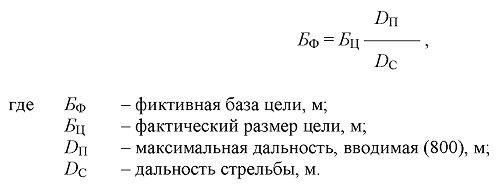

3. Расчет фиктивной базы цели.

Вследствие того что рекомендованная для учебных целей дальность стрельбы (1200 м) превышает максимальную дальность, устанавливаемую на прицеле АСП-3НМУ-39 (800 м), для работы с внешнебазовым дальномером прицела необходимо устанавливать фиктивную базу цели, величина которой определяется из соотношения

Прицеливание

а) В режиме работы прицела «Непод.».

Для выполнения прицеливания необходимо:

- установить на прицеле расчетный угол наклона отражателя;

- установить на прицеле расчетную фиктивную базу

- переключатель прицела поставить в положение НЕПОД.;

- ввести в прицел максимальную дальность Dп = 800 м;

- запросить у РП на полигоне скорость и направление ветра;

- рассчитать поправку на снос ракет ветром по правилу: линейный снос в метрах (для

рекомендованных условий стрельбы) численно равен удвоенной скорости ветра в

метрах в секунду (например, при ветре 10 м/с С = 20 м);

- наметить точку наводки прицела относительно центра цели;

- ввести самолет в пикирование.

В начале прямолинейного участка пикирования выполнить боковую наводку, для чего устранить возможное скольжение (крен) и навести центральную точку сетки прицела в намеченную точку, вынесенную навстречу ветру (в направлении движения цели) на величину линейного сноса (линейного упреждения). В качестве масштаба для выноса точки наводки используется тот размер цели, который совпадает с направлением откладываемой поправки.

Поправку на ветер и скорость цели целесообразно учитывать при скорости ветра (скорости цели) >5 м/с.

Момент открытия огня определять по равенству угловых размеров цели на дальности стрельбы и дальномерного кольца, образованного внутренними концами подвижных ромбиков сетки.

б) В режиме работы прицела «Гиро».

Для выполнения прицеливания необходимо:

- установить на прицеле расчетный угол наклона отражателя;

- установить на прицеле расчетную фиктивную базу цели;

- переключатель прицела поставить в положение ГИРО;

- ввести в прицел минимальную дальность Dп.

После ввода самолета в пикирование в начале прямолинейного участка пикирования ввести в прицел максимальную дальность Dп=800 м.

Прицеливание при работе прицела АСП-3НМУ-39 в режиме «Гиро» осуществлять непрерывным (в течение 3-4 с до момента нажатия боевой кнопки стрельбы) совмещением центральной точки сетки прицела с центром (перекрестием) цели.

Момент открытия огня определять по равенству угловых размеров цели на дальности стрельбы и дальномерного кольца, образованного внутренними концами подвижных ромбиков сетки (по вписыванию габаритных размеров цели в дальномерное кольцо).

ПРЕДУПРЕЖДЕНИЕ. Прицел АСП-3НМУ-39 не учитывает крена самолета и только частично учитывает скольжение ракеты в горизонтальной плоскости в режиме работы «Гиро», поэтому пилотирование самолета при прицеливании необходимо выполнять без крена и бокового скольжения.



Особенности прицеливания по малоразмерным целям

Малоразмерными считаются цели, фиктивная база которых менее 14,5 м. Для рекомендованной дальности стрельбы 1200 м малоразмерными являются цели, фактический размер которых менее 21 м.

При стрельбе по таким целям необходимо учитывать следующее:

- вписывание малоразмерных целей на дальности стрельбы 1200 м невозможно, так как их угловой размер на этой дальности меньше минимального размера дально-мерного кольца;

- ввод максимальной дальности в прицел (Dп=800 м) при фиктивной базе менее 14,5 м невозможен.

С учетом сказанного для прицеливания по малоразмерным целям необходимо:

- установить на прицеле фиктивную базу цели, рассчитанную по формуле

Бф = КБц*Dп/Dc



где К - коэффициент кратности 1, 2, 3;

- ввести в прицел максимальную дальность (Dп=800 м).

Прицеливание выполнять так же, как и по цели, фиктивная база которой (для расчетной дальности стрельбы) более 14,5 м.

При этом в момент открытия огня видимый размер цели должен быть в К раз меньше размера дальномерного кольца.

На практике удобно брать целые значения коэффициента К, а именно: К=2 при 10 м<Бц<21 м (для дальности стрельбы 1200 м) и К=3 при Бц<10 м.

Бомбометание

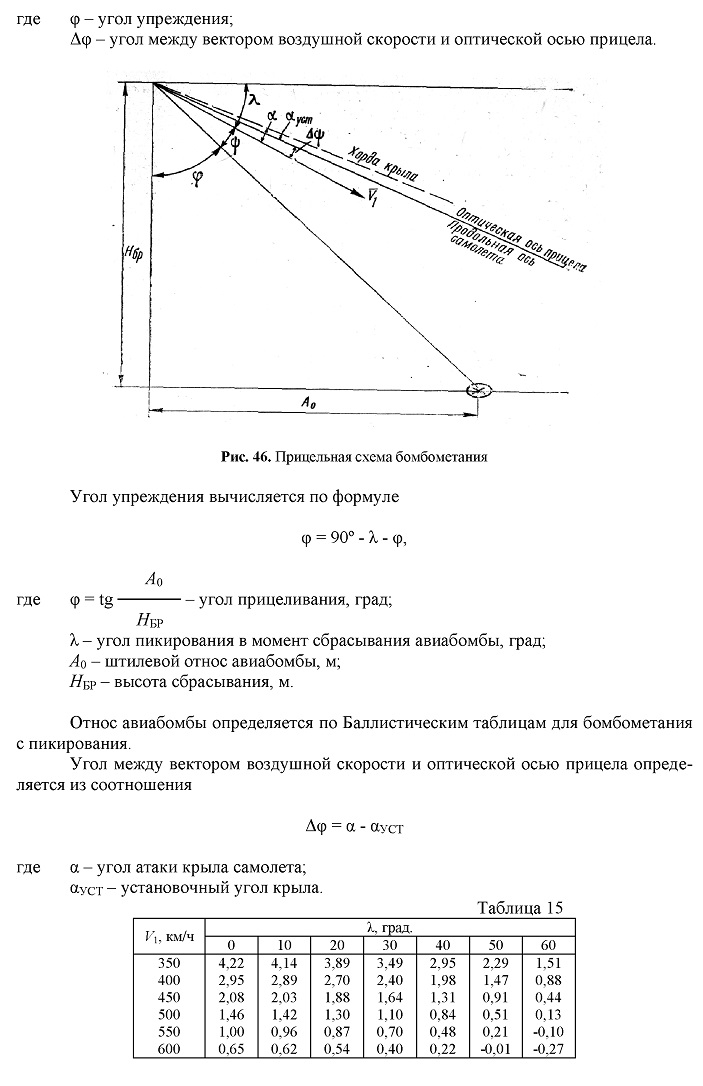

При бомбометании с пикирования (рис. 46) авиабомбами калибра 50-100 кг прицеливание на боевом курсе осуществляется с помощью прицела АСП-3НМУ-39 в режиме работы «Непод.».



Расчет прицельных данных

1. Расчет угла наклона отражателя.

Путем наклона отражателя головки в прицел вводятся две поправки в вертикальной плоскости, совпадающей с плоскостью курса самолета:

- угол упреждения (угол, заключенный между вектором воздушной скорости самолета и проекцией линии визирования на плоскость курса);

- поправочный аэродинамический угол (между вектором воздушной скорости и оптической осью прицела при нулевом значении угла наклона отражателя).

Из рис. 46 видно, что величина суммарной угловой поправки в вертикальной плоскости определяется из следующих соотношений:

φпр = φ + Δφ

Значения углов Δφ приведены в табл. 15, где V1 - приборная скорость полета самолета.

2. Расчет поправки на ветер и фиктивной базы цели.

Линейная поправка на ветер (величина сноса авиабомбы) определяется по формуле

C=UT,

где U - скорость ветра, м/с;

Т - время падения авиабомбы, с.

Время падения авиабомбы для заданных условий бомбометания берется из баллистических таблиц, данные о скорости и направлении ветра на высоте бомбометания должны иметь давность не более 1,5-2 ч.

Расчет фиктивной базы цели аналогичен приведенному выше.

Прицеливание

Для выполнения прицеливания необходимо:

- установить на прицеле расчетный угол наклона отражателя;

- установить на прицеле расчетную фиктивную базу цели;

- переключатель прицела поставить в положение НЕПОД.;

- ввести, в прицел максимальную дальность Dп - 800 м;

- наметить точку наводки прицела относительно центра цели;

- вывести самолет в точку сбрасывания (выполнить прицеливание по направлению и прицеливание по дальности).

Прицеливание по направлению (боковая наводка) выполняется в начале прямолинейного участка пикирования, для этого необходимо центральную точку сетки прицела навести в намеченную точку, вынесенную навстречу ветру относительно цели на величину линейного сноса авиабомбы. В штиль за точку прицеливания принимается центр цели.

Прицеливание по дальности состоит в определении момента сбрасывания авиабомбы при нахождении самолета на расчетной траектории пикирования. Цель в момент сбрасывания должна визироваться в вертикальной плоскости под углом упреждения фПР. Момент сбрасывания определять по достижении расчетной истинной высоты сбрасывания НБР (кроме того, в штиль момент сбрасывания можно контролировать по обрамлению цели дальномерным кольцом сетки прицела).

Имитация пуска управляемых ракет по воздушным целям

Прицеливание при выполнении атак по воздушным целям с применением управляемого ракетного вооружения осуществляется с помощью прицела АСП-3НМУ-39 в режиме работы «Непод.». При этом атака целей выполняется с задней полусферы. Для выполнения прицеливания необходимо:

- установить на прицеле угол наклона отражателя, равный 0;

- установить на прицеле фиктивную базу цели 16 м;

- переключатель прицела поставить в положение НЕПОД.;

- ввести в прицел дальность Dn=800 м;

- занять исходное положение для атаки цели.

После выполнения доворота в сторону цели, когда цель будет визироваться у отражателя прицела, переложить самолет в обратный крен и плавным воздействием на рули совместить центральную точку сетки прицела с целью; при условиях, разрешаю-щих пуск (звучит сигнал захвата цели ракетой, горит сигнальное табло РАЗРЕШ. ДАЛЬНОСТЬ, перегрузка самолета не превышает 2), нажать боевую кнопку.



Фотострельба по воздушным целям

При выполнении фотострельбы по воздушным целям прицеливание на участке полета самолета по кривой атаки осуществляется с помощью прицела АСП-3НМУ-39 в режиме работы «Гиро». При этом атака целей выполняется с задней полусферы.

Для выполнения прицеливания необходимо:

- установить на прицеле угол наклона отражателя, равный 0;

- установить на прицеле базу цели;

- переключатель прицела поставить в положение ГИРО;

- ввести в прицел минимальную дальность D^

- занять исходное положение для атаки цели.

После выполнения доворота в сторону цели, когда цель будет визироваться у отражателя прицела, переложить самолет в обратный крен таким образом, чтобы цель медленно двигалась к центру подвижной сетки прицела. Как только цель подойдет к окружности, образованной ромбиками сетки прицела, креном уравнять угловую скорость своего самолета с угловой скоростью цели, удерживая центр сетки впереди цели на расстоянии, равном величине переменного радиуса. Ввести в прицел Dп=300-600 м. При введении Dп=300-600 м подвижная сетка должна совместиться с целью. Уточнить наводку плавным движением рулей и удерживать центр сетки на цели. После вписывания цели в окружность, образованную ромбиками, выполнить устойчивое слежение за целью и ее обрамление в течение 1 -2 с, затем выполнить фотострельбу.
