САМОДЕЛЬНЫЙ ЭЛЕКТРОПАЯЛЬНИК

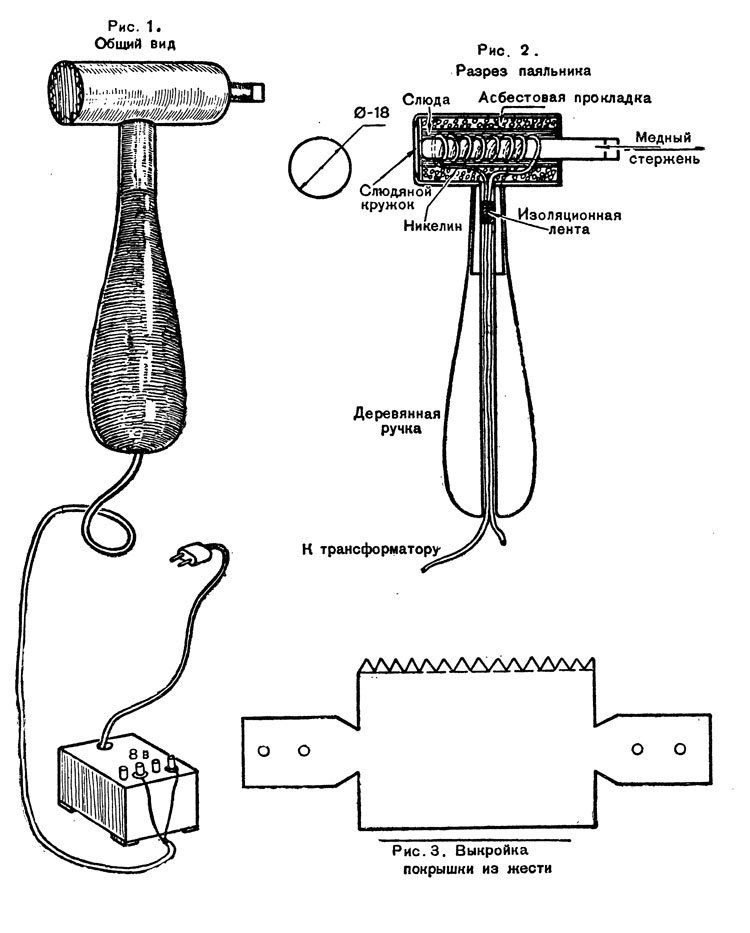

Каждый юный техник знает, как удобен в работе электрический паяльник. Попробуйте сделать сами небольшой удобный паяльник (рис. 1). Его медный стержень накаляется от соприкосновения с раскаленной никелиновой проволочкой, когда по ней проходит электрический ток от понижающего трансформатора.

Для того чтобы сделать маленький паяльник, надо иметь: стержень из красной меди, лучше цилиндрической формы, толщиной с обычный карандаш; несколько пластинок слюды, которую ставят в смотровое оконце керосинки1; 20 сантиметров никелиновой проволоки от спирали электроплитки; медный провод в любой изоляции сечением

0,8 — 1 миллиметр; 3—4 метра асбестовой нити. Понадобятся также кусочки жести, изоляционная лента, мелкие, шурупы, крепкая нитка и небольшая палочка или ручка от стамески с продольным сквозным отверстием внутри.

Устройство паяльника необычайно просто. На медный стержень навертывается трубочкой пластинка слюды (рис. 2), при этом не следует допускать разрывов пластинки.
На слюдяную обкладку наматывают спираль из никелиновой проволочки так, чтобы уложилось 5 — 6 ее витков. Концы спиральки плотно скручиваются с двумя подводящими проводками в любой изоляции. Места их соединений тщательно оберните асбестовой нитью (рис. 2). После этого следует положить стержень со спиралью на деревянную дощечку и подключить подводящие проводки к тем клеммам трансформатора, где написано «4 в». Спиралька быстро начнет нагреваться. Если она не накаляется, переключите провода на 6 или на 8 вольт. Спустя минуту после включения спиралька электропаяльника накалится докрасна.

Заключите «горячую» часть паяльника в соответствующую оболочку из слюды и асбеста (рис. 3), а затем покройте все это жестяным чехольчиком, выкройка которого дана на рисунке отдельно. Приделайте деревянную ручку с продольным сквозным отверстием. В него вставьте провод, который подключается к трансформатору.

Как надо паять, сказано на страницах 82 и 83 этой книжки. Конечно, таким паяльником нельзя паять больших вещей: он пригоден лишь для мелких работ радиолюбителя и электротехника, когда приходится соединять тонкие провода или мелкие медные детали.
