ВИДЫ ФИКСАЦИЙ ПОЛОЖЕНИЙ РЫЧАГОВ ПЕРЕКЛЮЧАТЕЛЕЙ РАДИО-ДИАПАЗОНОВ

По своему конструктивному решению методы оформления системы фиксации рычагов весьма разнообразны, однако принципы решений подобны тем,

которые изложены в настоящем разделе. На рис. 13 приведена кинематическая схема фиксации рычагов с помощью металлического угольника.

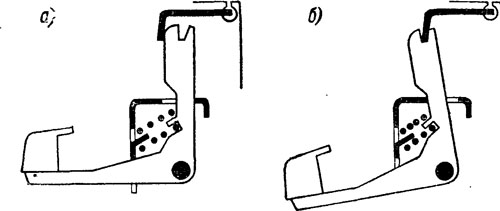

Рис. 13. Рычаг клавишного переключателя: а — исходное положение; б — зафиксированное положение.

При нажатии на клавишу рычага переключателя металлический угольник входит в прорезь рычага и фиксирует его положение. При нажатии на другую клавишу угольник поднимается выступом рычага, и первый рычаг под действием спиральной пружины возвращается в исходное положение. Угол поворота рычага определяется рабочим ходом коммутационной планки контактного устройства. В отечественных типовых

контактных устройствах рабочий ход коммутационной планки принят в 6 мм, а для малогабаритных— 5 мм. Из этих условий выбираются длина рычага и место подсоединения контактного устройства. Длина конца рычага, на котором крепится клавиша» выбирается из эстетических соображений.

Формы конца рычага, соприкасающегося с фиксатором, и самого фиксатора конструктивно могут быть выполнены и по другому принципу (рис. 14).

На рис. 15 представлена Кинематическая схема кнопочного переключателя, впервые разработанного для радиоприемника типа «Ригонда». В настоящее время этот переключатель находит широкое применение в различных классах и типах радиовещательных приемников. В положении А переключатель изображен в исходном положении. При нажатии на клавишу фигурный выступ рычага поднимает металлический угольник, а затем фиксируется угольником. При нажатии следующей клавиши угольник поднимается и зафиксированный рычаг вновь возвращается в исходное положение.
Выбор механической системы переключателя кнопочного типа определяется главным образом конструктивными соображениями. Должно учитываться также и композиционное решение внешнего вида радиоприемника или радиолы: По своей конструкции клавишные механизмы переключателей диапазонов несколько сложнее кнопочных механизмов, так как содержат большее количество точеных и крепежных деталей. Однако применение их возможно во всех конструкциях радиовещательных приемников, выполненных в настольном и в мебельном оформлении. В то же время кнопочные переключатели имеют ограниченное применение при установке их в горизонтальном положении. Это объясняется тем, что в малогабаритных приемниках, имеющих малый вес, сила трения между корпусом и площадкой, на которой он устанавливается, становится соизмеримой с усилием нажатия клавиши кнопочного механизма. Следовательно, при нажатии клавиши возникает возможность пространственного перемещения радиоприемника, что является недостатком, снижающим его потребительские качества. Подобное явление может возникнуть и в напольных конструкциях, когда момент опрокидывания радиоприемника или радиолы выбран необоснованно и соизмерим с моментом включения механической системы переключателя.

Если по конструктивным соображениям в малогабаритном радиоприемнике не представляется возможным использовать клавишный переключатель диапазонов, применяют более упрощенные механические переключатели, не представляющие собой единую неразъемную конструктивную систему. Кинематическая схема подобного переключателя диапазонов достаточно проста. Принцип работы его механической части представлен на рис. 16. Положение переключателя определяется фиксатором 9, а положение контактов коммутационного устройства рычагом 3. Ось 4 переключателя крепится непосредственно на печатной плате.

Довольно часто в радиоприемниках II, I и высшего классов в зависимости от характера воспроизводимой передачи (речь, сольное пение, симфоническая музыка, джазовый оркестр и т. п.) производится дополнительная коррекция частотной характеристики усилителя низкой частоты. В этих случаях помимо основных регуляторов тембра составляются корректирующие цепочки из R, С элементов, позволяющие сужать или расширять диапазон воспроизводимых частот путем изменения частотной характеристики. Элементы корректирующей цепочки коммутируются отдельным переключателем. В качестве переключателя цепи коррекции применяется дополнительный малогабаритный кнопочный переключатель. Так как дополнительная коррекция не имеет плавной регулировки, а является фиксированной, то каждому рабочему положению переключателя соответствуют определенная форма и диапазон частотной характеристики воспроизведения. Удобство этого метода переключения заключается в том, что радиослушатель может оперативно, не пользуясь основными регуляторами тембра, выбирать оптимальную форму характеристики воспроизведения в зависимости от характера принимаемой звуковой программы.

Рис. 16. Кинематическая схема поворотного переключателя диапазонов.
1 — печатная плата; 2 — коммутационное устройство; 3 — рычаг; 4 — ось; 5 — фиксатор; 6 — ручка управления; 7 — рычаг; 8 — пружина; 9 — ролик.



В ряде случаев такие же переключатели используются для коммутации электрических цепей стереофонического воспроизведения звуковых программ. Конструкция дополнительного кнопочного переключателя выполняется более упрощенно, чем основного переключателя диапазонов. Количество клавиш дополнительного переключателя зависит от класса радиоприемника, его электрической схемы, а также от композиционного решения радиоприемника или радиолы. Существует большое разнообразие конструкций кнопочных переключателей, которые возможно

использовать в качестве дополнительных переключателей рода работ. На рис. 17 показана одна из конструкций механической системы дополнительного переключателя.

Основной переключатель диапазонов, кнопочного или клавишного устройства, кроме взаимно зависимой фиксации, должен иметь и независимую фиксацию отдельных клавиш. Это необходимо выполнять в тех случаях, когда качество воспроизведения звука должно обладать иными свойствами, чем при монофоническом воспроизведении. Например, при стереофоническом воспроизведении звуковых программ или

при введении в тракт радиоприемника ревербераци-онного устройства должна устанавливаться независимая фиксация рычагов, управляющих коммутацией электрических цепей видов работ, чем достигается возможность прослушивания нового качества воспроизведения на любом из принимаемых радиоприемником диапазонов частот. Конструктивные решения независимой фиксации, применяемые для клавишных и кнопочных переключателей диапазонов, рассмотрены ниже. Принцип действия независимой фиксации для кнопочного переключателя изображен на рис. 18. При нажатии рычага 1 фиксирующий штифт 2 отводит фиксатор 4 и упирается в фигурный вырез, фиксируя включенное состояние. При повторном нажатии на рычаг 1 фиксирующий штифт 2 заходит под отогнутую лапку фиксатора и рычаг 1 возвращается в исходное положение.

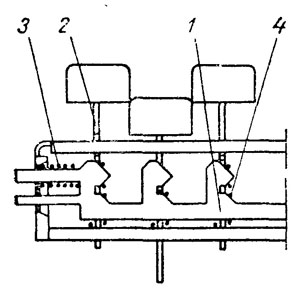

Рис. 17. Конструкция дополнительного переключателя.
1 — фиксатор; 2 — рычаг;
3 — пружина фиксатора;
4 — пружина рычага.

Конструкция фиксатора клавишного переключателя, изображенная на рис. 19, принципиально ничем

не отличается от фиксатора кнопочного переключателя. Единственное отличие только в форме его выполнения. Подобная конструкция независимой фиксации рычагов клавишного переключателя, но в другом конструктивном оформлении применялась в радиоле «Латвия» (рис. 19).

Принцип работы механизма независимой фиксации рычагов клавишного переключателя изображен на рис. 20.

В исходном положении (рис. 20, а) рычаг клавишного переключателя отжат. При нажатии клавиши прижимная скоба устанавливается своими выступами против прорези фиксирующего угольника (рис. 20,6). Под воздействием пружины прижимная скоба подвигается вперед и упирается своими выступами в плоскость фиксирующего угольника (рис. 20, в). В этом положении рычаг клавишного переключателя фиксируется. При дополнительном нажатии рычага клавишного переключателя фиксирующая скоба под действием пружины проваливается внутрь фиксирующего угольника, а рычаг под влиянием пружины общей фиксации клавишного переключателя возвращается в исходное положение (рис. 20, г).

Рис. 20. Конструкция фиксатора клавишного переключателя.
1 — рычаг; 2 — корпус переключателя; 3 — фиксатор; 4 — прижимная скоба; 5 — пружина.

Для более полного представления о вышеприведенной конструкции системы независимой фиксации все детали механизма изображены в исходном положении на рис. 21 (позиции те же, что на рис. 20).

Иной принцип действия системы независимой фиксации кнопочного переключателя приведен на рис. 22.

Положение а является исходным. На рычаге 2 укреплен пластмассовый фиксатор 3, имеющий сердцевидную канавку, а управляющий рычаг 1 и пружина 4 установлены на корпусе переключателя. При нажатии рычага 2 штифт рычага 1, передвигаясь по сердцевидной канавке (рис. 22, б) попадает в выемку канавки, тем самым фиксируя включенное положение рычага 1 (см. положение в). На рисунке в положениях б и г стрелками показаны направления действия

пружин на рычаги 1 и 3. При повторном нажатии штифт рычага 3 под действием пружины 4 переходит на левую половину сердцевидной канавки, и рычаг 1 вновь возвращается в исходное положение. При первом нажатии рычага 1 штифт рычага 3 не может перейти на левую половину сердцевидной канавки фиксатора, так как этому препятствует выступ на фиксаторе (см. сечение А — А). Надежность и долговечность работы механической части (кнопочного) переключателя зависит от усилий, которые приходится преодолевать для переключения контактных устройств. Уменьшение усилий повышает надежность работы переключателя, особенно для радиоприемников массового производства.

Большие механические усилия, прилагаемые к рычагам переключающих контактных устройств, приводят к преждевременному их износу, кроме того, удары рычагов о корпус переключателя вызывают механическую вибрацию и неприятные ощущения у потребителя вследствие появления акустического шума. Для устранения акустического шума в ряде моделей радиоприемников между рычагами и корпусом переключателя ставятся резиновые прокладки, смягчающие удар. Однако целесообразнее уменьшать усилие переключения. К сожалению, в радиоприемниках, имеющих сложные схемы коммутации, приходится ставить контактные колодки с 30 контактами, усилие переключения которых достигает 1 кГ. Очевидно, что усилие на пружине, возвращающей рычаг переключателя в исходное положение, должно быть выше усилия на контактной колодке. В этих случаях усилие на пружине выбирается 1,3—1,5 кГ. Уменьшение усилий переключения возможно производить для переключателей, управляющих более простыми коммутационными схемами, которые составляются для радиоприемников III и IV классов. Кнопочные переключатели с большими усилиями переключения не пригодны для малогабаритных радиоприемников, так как вес этих приемников небольшой и колеблется от 3,6 кГ до 6,5 кГ и включение клавиш кнопочного переключателя может привести к потере устойчивости его положения.

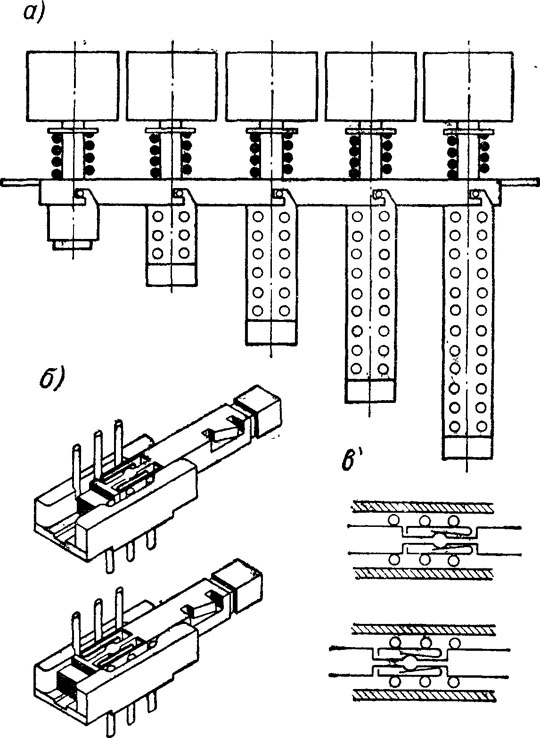

Рис. 23. Конструкция переключателя французской фирмы.

Рассмотренные в данном разделе клавишные и кнопочные переключатели диапазонов являются наиболее распространенными, но не единственно возможными конструкциями. Например, французской фирмой разработана оригинальная конструкция переключателя диапазонов, состоящего из отдельных микроконтакторов типа «Изостат», рис. 23. Микроконтакторы изготовляются самостоятельными ячейками на 2, 4, 6 и 8 групп переключений. Ячейки могут использоваться как для самостоятельной одиночной работы, так и для совместной, когда они сгруппированы на общей металлической арматуре.


Конструкция ячейки микроконтактора на две группы переключений и ее кинематическая схема изображены на рис. 23, б ив. Корпус ячейки изготовляется из пластмассы, на его основании располагаются неподвижные контакты, по три на каждую группу. Пластмассовая подвижная планка передвигает пружинные плоские контакты, которые осуществляют коммутацию электрических цепей. Основная особенность ячеек микроконтакторов заключается в том, что они приспособлены для зависимой и независимой фиксации положения. На подвижной планке имеются фигурные выступы, благодаря которым с помощью передвижной фиксаторной планки осуществляется взаимозависимая фиксация кнопок переключателя диапазонов. Независимая фиксация ячеек осуществлена по принципу, изображенному на рис. 22.
