Затраты на радио-материалы

Затраты на радио-материалы

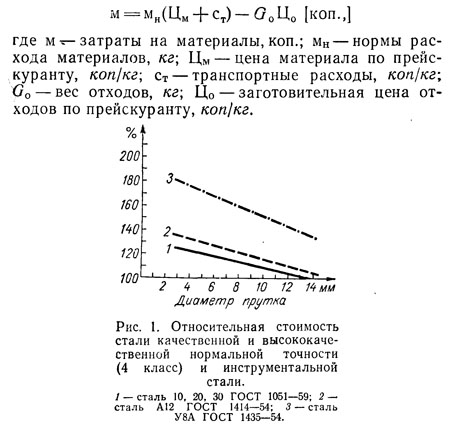

Затраты на материалы рекомендуется рассчитывать по формуле:

Приведенная формула характеризует деталь с точки зрения рациональности выбора сорта материала и ее конструкции. Дорогостоящий материал повышает затраты на материалы, а следовательно, себестоимость изделия. Относительная стоимость материалов, которые применяются в конструкциях радиовещательных приемников, приведена на рис. 1—4.

Из приведенных рисунков видно, что в зависимости от толщины проката или протяжки, от химико-металлургического состава материала в значительной степени изменяется их стоимость. График, изображенный на рис. 1, показывает изменение стоимости стальных прутков от их диаметра и марки.
Несмотря на то, что сталь А12 несколько дороже, чем конструкционные стали 10, 20 и 30, она все же предпочтительнее для обработки резанием. Например, сталь А12 ГОСТ 1414-54 имеет повышенное содержание серы и фосфора, хорошо обрабатывается режущим инструментом. Автоматные стали, дающие ломкую стружку, предназначены для изготовления деталей массового производства (шпилек, валиков, болтов, винтов) с высокой точностью и чистотой поверхности.

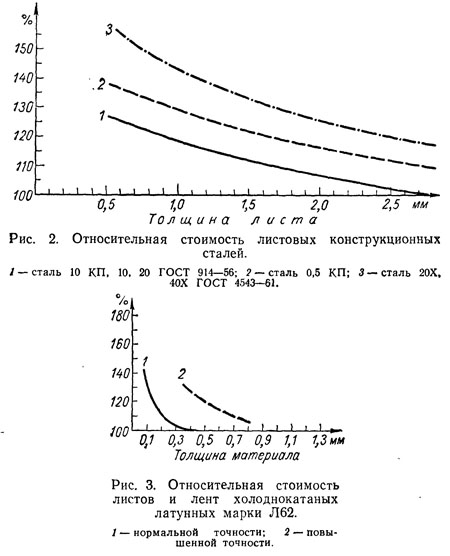

Из листовых сталей целесообразно выбирать конструкционные стали 10 и 20, как наиболее дешевые и в то же время хорошо поддающиеся вытяжке, гибке и вырубке на штампах.

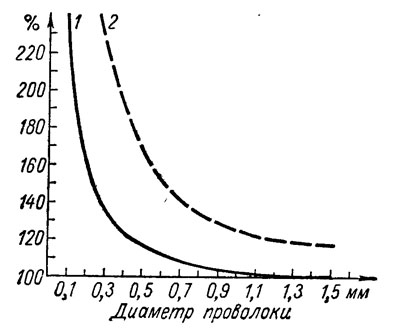

Весьма показательный график зависимости относительной стоимости обмоточных проводов от их диаметра изображен на рис. 4. Стоимость обмоточных медных изолированных проводов незначительно повышается от изменения диаметра от 1,5 до0,7лш, затем, по мере уменьшения диаметра, резко увеличивается. Резкое изменение стоимости намоточных проводов вызывается главным образом технологической сложностью получения тонких проводов. Поэтому при расчетах трансформаторов следует учитывать это обстоятельство и руководствоваться экономическими соображениями.

Рис. 4. Относительная стоимость проволоки медной изолированной ГОСТ 2773—51 и ГОСТ 7262—64.
1 — марки ПЭЛ; 2 — марки ПЭВ-2.

К выбору материала для конструкций радиовещательных приемников следует подходить, строго продумывая технологическую и экономическую сторону вопроса. Необходимо учитывать, что незначительное увеличение расхода применяемого для конструкции материала, умноженное на годовой выпуск радиоприемников, вырастает в значительную цифру, количественно измеряемую тоннами.
С целью сокращения номенклатуры применяемых конструкционных материалов каждое предприятие составляет свою ограничительную нормаль, в которой указываются сорта и марки материалов, допустимых к применению на данном производстве. Вводятся ограничения на такие дефицитные материалы, как серебро, красная медь, латунь, бронза и т. д., потому что стоимость цветных металлов значительно выше, чем черных.

Нормализация материалов проводится не только для того, чтобы облегчить работу отдела снабжения, а главным образом в помощь конструктору, технологу и производственным цехам. Известно, что в зависимости от механических свойств материала меняются режимы его механической обработки. Следовательно, в случае применения большого разнообразия марок материалов в производстве увеличивается \ число режимов обработки и количество инструментов в зависимости от степени обрабатываемости того или иного сорта материала. Наконец, увеличивается загрузка термических цехов, так как некоторые материалы требуют термической обработки.

Поэтому ограничительная нормаль преследует цель выбора материала, который лучше и легче поддается механической обработке, и сокращения количества технологических процессов, необходимых для изготовления деталей. В свою очередь, это позволяет более подробно и качественно отработать технологи ческие режимы обработки детали и ее форму, т. е. повысить производительность труда, а следовательно, снизить себестоимость изделия.

При выборе материала следует учитывать, что качество изделия находится в прямой зависимости от качества самого материала.

Таким образом, создаются как бы противоречивые требования: с одной стороны, для получения детали, имеющей низкую себестоимость, целесообразно применять дешевые конструкционные материалы, а с другой стороны, для повышения качества изделия нужны материалы высококачественные, имеющие повышенную стоимость.

Конечно, выбирать материалы, которые по своим механическим, физическим и химическим свойствам
в наибольшей степени удовлетворяют требованиям конструкции — путь простой, но не решающий основного вопроса снижения себестоимости изделия. Поэтому основная задача конструкторов радиовещательных приемников — создание таких конструкций деталей, которые могут быть изготовлены из недорогих материалов широкого применения.

Решение этой задачи осуществляется следующими средствами:

1. Жесткость детали повышают введением дополнительных механических операций, таких как придание детали швеллерной или уголковой формы, отбор-товки краев детали или отверстия, введение ребер жесткости, пуклевки для резьбовых отверстий и осадки материалов для придания жесткости материала, загнутого под углом.

2. Путем выбора типа гальванического покрытия придают деталям хороший товарный вид, обеспечивают устойчивость к влияниям внешней среды, нео-кисляемость, электропроводность, способность к пайке и т. д.

3. В ряде случаев металлы заменяются другими материалами, например, пластмассами.

Пластические массы нашли широкое применение в конструкциях радиовещательных приемников. Из пластических масс изготовляются корпуса радиоприемников, декоративные решетки и обрамления, колодки для контактных устройств, каркасы контурных катушек и трансформаторов промежуточной частоты, ручки, шестерни верньерных устройств и многие другие детали.

По сравнению с металлами пластмассы обладают рядом преимуществ:

1. Простота технологического процесса получения деталей: детали из пластических масс изготовляются путем прессования или литья под давлением и практически не нуждаются в дальнейшей механической обработке, за исключением зачистки облоя и несложных механических операций.

2. Удельный вес пластмассовых деталей значительно ниже, чем металлов.

3. Высокие электроизоляционные свойства пластмасс и малый угол диэлектрических потерь позволяют применять их для каркасов контурных катушек радиоприемников.

4. Детали из пластмасс не требуют антикоррозийных покрытий, так как обладают антикоррозийной и химической стойкостью.

5. Нет необходимости в гальванических и лакокрасочных покрытиях для придания красивого внешнего вида, так как пластмассы изготавливаются различных цветов и оттенков.

В большинстве случаев пластмассовые изделия, применяемые в радиоаппаратуре, содержат металлическую арматуру, обеспечивающую деталям необходимую жесткость. При изготовлении деталей методом штамповки необходимо добиваться наименьшего расхода материала.

Как видно из формулы, рекомендуемой для определения затрат на материал, хотя из стоимости расхода материала, идущего на изготовление детали, вычитается стоимость отходов, непроизводительные затраты на материалы увеличиваются с увеличением отходов, так как заготовительная цена отходов значительно ниже цены материалов. Так, например, заготовительная цена отходов меньше цены материалов: для цветных металлов (алюминий и латунь) примерно в 6 раз, а для черных металлов приблизительно в 30 раз. С увеличением количества отходов увеличивается и себестоимость, так как увеличиваются общецеховые и общезаводские расходы.

Выбор необходимых материалов производится по официальным документам: стандартам, междуведомственным нормалям и т. п., подвергающимся систематическому корректированию. Пользоваться справочниками конструктора или другими литературными материалами, в которых часто приводятся перечни материалов и их физико-механические свойства, не рекомендуется, во-первых потому, что они не являются официальными документами и, следовательно, могут быть опубликованы с отклонениями от ГОСТ и, во-вторых, не отражают возникающих в течение времени изменений, проводимых в ГОСТ и междуведомственных нормалях.

Ограничения, преследующие цель сокращения технологического процесса изготовления деталей, вводятся также и на гальванические покрытия. В радиовещательных приемниках, главным образом, применяются следующие покрытия: цинкование с хромированием, хромирование многослойное и серебрение однослойное. Для декоративных деталей применяются покрытия, наносимые анодизационным способом. Например, для деталей, изготовляемых из алюминия, часто выбирают оксидное покрытие с окраской анилиновым красителем, позволяющее получать разнообразную расцветку поверхности детали, тем самым улучшая внешний вид изделия. Однако оксидное покрытие с анилиновым красителем, наносимое химическим способом, не рекомендуется применять для деталей и узлов, имеющих пайку. В этил случаях используют метод серебрения, улучшающий электропроводимость и облегчающий процесс пайки контактов коммутационных устройств.

Необходимо иметь в виду, что гальваническое покрытие не следует применять для сопрягаемых деталей, так -как в этом случае усложняется технологический процесс их изготовления, с одной стороны, потому что перед гальваническим покрытием деталь должна быть обработана на величину, равную двойной толщине покрытия, измеряемой в микронах, и, с другой стороны, потому что после покрытия она должна быть обработана с заданной степенью шероховатости, что является затруднительным, особенно для хромированных деталей.
