Техническая документация, необходимая для регулировки и ремонта РЭА

Прежде чем приступить к регулировочно-настроечным работам, регулировщик РЭА должен ознакомиться с основной документацией на изделие, иметь четкое представление о работе изделия, порядке регулировочных и настроечных работ, требованиях, предъявляемых к изделию в эксплуатации.

Выполнение регулировочно-настроечных операций при производстве и ремонте РЭА осуществляют по маршрутным картам технологического процесса, которые являются основным документом для нормирования и определения требуемого контрольно-измерительного оборудования, инструмента и материалов. В отдельных случаях при регулировке и ремонте сложной аппаратуры

последовательность выполняемых работ регламентируют инструкциями по регулировке и ремонту.

В технологических инструкциях по регулировке (ремонту) приведены:

краткие сведения об изделии (назначение, состав, принцип действия и работы);

последовательность операций, способы регулировки отдельных частей изделия, пределы регулировки, перечень применяемых источников электропитания, контрольно-измерительных приборов, инструментов и приспособлений;

требования к состоянию изделия, при котором производится его регулировка, методика настройки и способы регулировки отдельных деталей, сборочных единиц и изделия в целом;

перечень составных частей изделия, которые должны быть настроены, отрегулированы и испытаны;

количество рабочих режимов регулировки и их зависимость от климатических условий;

указания по безопасности труда при подготовке рабочего места. В инструкциях по регулировке также указывают, куда и как нужно записывать результаты измерений.

Для выполнения технологических операций по проверке монтажа и режимов работы схемы пользуются чертежами-картами, на которых указывают допустимые границы изменений режимов и ■параметров отдельных каскадов и узлов схемы, коэффициенты передачи уровней сигнала, частоты настройки и т. д. Пользование этими картами значительно ускоряет процесс проверки и подготовки работы радиоламп, полупроводниковых приборов, интегральных микросхем.

На рабочем месте регулировщика должны быть также ТУ на регулируемый узел или блок, описание и инструкции по эксплуатации измерительных приборов и оборудования.

В соответствии с ГОСТ 2.114—78, ТУ должны содержать требования, правила приемки, методы контроля измерений и испытаний, условия хранения и транспортировки, указания по эксплуатации и гарантии поставщика. Часто в ТУ приводят перечень оборудования и контрольно-измерительных приборов, нормы и погрешности измерений.

Общие ТУ разрабатываются в виде государственных, республиканских или отраслевых стандартов. При отсутствии указанных стандартов на данный вид устройства составляют частные и временные ТУ. Требования ТУ не должны быть ниже требований действующих стандартов или противоречить им.

Эксплуатационная документация на РЭА предназначается для обслуживающего персонала. Эксплуатационные документы разрабатываются на РЭА, техническое обслуживание которой возможно лишь при наличии сведений об ее устройстве, составе, технических параметрах. Комплект эксплуатационных документов для РЭА в зависимости от их вида, сложности и условий эксплуатации согласовывается с заказчиком. Например, для отдельной детали

составляют паспорт и этикетку, для сборочной единицы и комплекса— техническое описание, инструкции по эксплуатации, техническому обслуживанию и монтажу, паспорт или формуляр, учебно-технические плакаты и др. Эти документы могут объединяться в один документ под названием «Руководство по эксплуатации». Основные эксплуатационные документы даны в табл. 9.

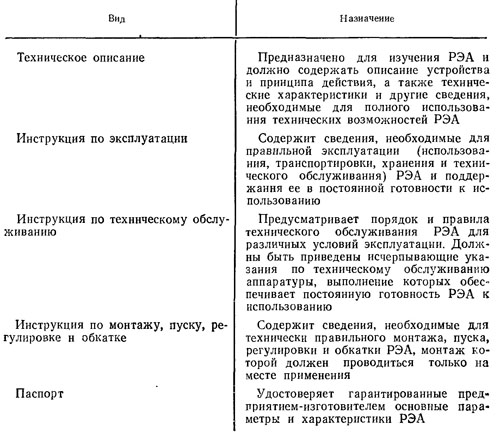

Таблица 9. Перечень основных эксплуатационных документов

Допускается объединять следующие эксплуатационные документы:

техническое описание и инструкцию по эксплуатации; техническое описание, инструкцию по эксплуатации и паспорт (документ называется «Паспорт»);

инструкцию по эксплуатации и техническому обслуживанию с инструкцией по монтажу, пуске, регулировке и обкатке РЭА на месте его применения («Инструкцию по эксплуатации»).

Ремонтная документация предназначается для подготовки ремонтного производства, ремонта РЭА и контроля ее после ремонта.
Ремонтные документы бывают трех видов: опытного ремонта, предназначенные для выполнения небольшой специально отобранной партии РЭА. После опытного ремонта корректируют ремонтные документы;

установочной ремонтной серии РЭА, предназначенные для ремонта последующих партий;

серийного или массового производства РЭА. Эти документы должны быть окончательно отработаны и проверены в ремонтном производстве.
