2.16 Установки фракционирования газов на
нефтеперерабатывающих заводах
Разделение газов. Для разделения смесей газов на индивидуальные
компоненты или пригодные для дальнейшей переработки технические фракции
применяют следующие физические, сепарационные процессы: конденсацию,
компрессию, адсорбцию, абсорбцию и ректификацию. На газофракционирующих
установках (ГФУ) эти процессы комбинируют в различных сочетаниях.
Конденсация - первая стадия разделения газов, с помощью которой газ
превращают в двухфазную систему жидкость-газ, а затем механически
разделяют на газ и жидкость. В качестве хладагента при конденсации,
прежде всего, используют воду или воздух (снижение температуры до
35-40°С), для создания более низких температур используют в качестве
хладагентов испаряющийся аммиак, фреон, пропан и этан. Используя пропан
и аммиак, можно снизить температуру конденсации до минус 40°С, а
используя этан - до минус 80°С.
Компрессия - сжатие газа, при этом конденсируют наиболее тяжелые
компоненты газа.
Абсорбция - обратимый (десорбция) процесс разделения углеводородных
газов, основанный на избирательном поглощении отдельных компонентов
(жирного газа) абсорбентом (бензиновая или керосиновая фракция).
Адсорбция мало распространена в процессах разделения газов. Она основана
на способности некоторых твердых веществ с развитой поверхностью
(активированного угля, силикагеля и др.) избирательно поглощать
различные компоненты газа. Адсорбцию, как правило, применяют для
извлечения компонентов из смесей, в которых содержание извлекаемых
углеводородов не превышает 50 мг/м3.
Ректификация является заключительным этапом
разделения газовых смесей. Разделение смеси газов на компоненты проводят
ректификацией сжиженных газов.
Ректификация газов по сравнению с ректификацией нефтяных фракций
проходит при повышенном давлении. Сочетание и последовательность
вышеуказанных методов фракционирования технологических углеводородных
газов зависит от состава последних и от требуемого ассортимента
продукции.
Газофракционирующие установки разделяются по типу сырья - на ГФУ
предельных и ГФУ непредельных газов. Материальные балансы установок
газофракционирования приведены в таблице 2.48. Надо отметить, что по
количественному составу газовое сырье на установке ГФУ нестабильно,
поэтому материальный баланс, представленный ниже, показан для
конкретного состава сырья.

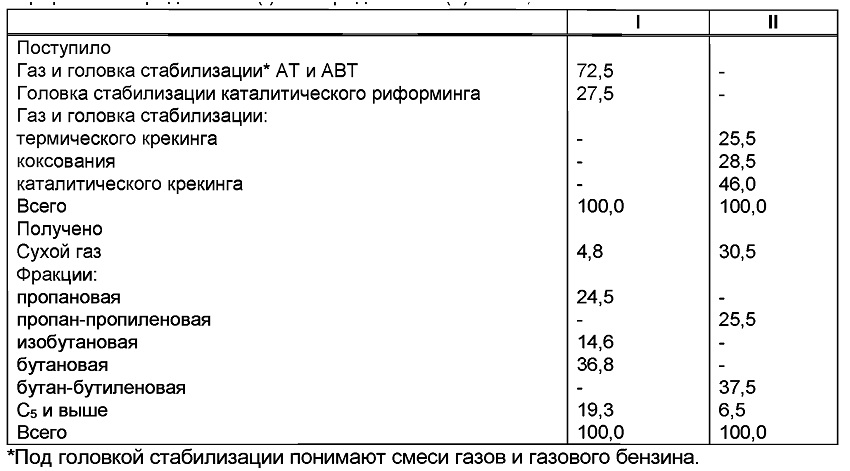

Таблица 2.48 - Материальный баланс установок газофракционирования при
переработке предельных (I) и непредельных (II) газов, % маc.
На рисунке 2.67 приведена технологическая схема ГФУ
предельных газов, на которой применяют процессы конденсации, компрессии
и ректификации. Сырьем служат газ с установок первичной перегонки,
головки стабилизации с установок риформинга и гидропроцессов.
Газ с установок первичной переработки нефти через сепаратор 1 подают на
сжатие компрессором 5. При сжатии газ нагревают до 120°С. Сжатый газ
затем конденсируют в водяном конденсаторе-холодильнике 34 и в
конденсаторе-холодильнике 35, охлаждаемом испаряющимся аммиаком. В
аппарате 34 охлаждение и конденсация заканчиваютя при 40°С, а в аппарате
35 - при 4°С. После каждой ступени конденсации газожидкостную смесь
разделяют на газ и жидкость в сепараторах 2 и 3. Газовые конденсаты из
сепараторов 2, 3 совместно с головками стабилизации установок первичной
перегонки риформинга и гидропроцессов подают на блок ректификации
(колонна 15).
Рисунок 2.67 - Технологическая схема ГФУ
конденсационно-компрессорноректификационного типа 1,2,3- сепараторы; 4,
22, 23, 24, 25, 26, 27 - емкости; 5 - компрессор;
6, 7, 8, 9, 10, 11, 12, 13, 14,19-насосы; 15, 16, 17, 18, 20, 21 -
колонны;
28, 34, 35 - холодильники;
I - Газ установок первичной переработки нефти; II - Головка стабилизации
установок первичной переработки нефти и гидропроцессов; III - Головка
стабилизации каталитического риформинга; IV - Пропановая фракция,
V - Изобутановая фракция; VI - Бутановая фракция; VII - Изопентановая
фракция; VIII - Пентановая фракция; IX- Газовый бензин; X- Сухой газ; XI
- Аммиак
В блоке ректификации из углеводородного сырья сначала удаляют метан и
этан. Удаление происходит в ректификационной колонне 15, которая
называется деэтанизатором. Верхний продукт этой колонны - метан и этан,
нижний -деэтанизированная фракция. Верхний продукт деэтанизатора
охлаждают аммиаком. Деэтанизированная фракция из колонны 15 поступает в
депропанизатор 16, верхним продуктом которого является пропановая
фракция, а нижним - депропанизированная фракция. Верхний продукт после
конденсации в воздушном конденсаторе-холодильнике 29 и охлаждения в
концевом холодильнике выводят с установки, предварительно проведя его
щелочную очистку. Нижний продукт из депропанизатора 16 подают в
дебутанизатор 17. Ректификатом колонны 17 является смесь бутана и
изобутана, а остатком - дебутанизированный легкий бензин. Ректификат
конденсируют в конденсаторе-холодильнике 30, а затем подают на
разделение в деизобутанизатор 18. Остаток из колонны 17 переходит в
депентанизатор 20. Бутановая колонна служит для разделения смеси бутанов
на нормальный бутан и изобутан, а колонна 20 (депентанизатор) - для
отделения от газового бензина пентанов, которые подают на ректификацию в
деизопентанизатор 21. Нижний продукт депентанизатора - газовый бензин
(фракция Сб и выше) выводят с установки.
Последующее использование компонентов газа требует достаточно четкого их
разделения и высокого отбора от потенциала, поэтому колонны ГФУ содержат
большое количество тарелок.
Газофракционирование непредельных газов.
Необходимо отметить, что при разделении непредельных газов на ГФУ в
сырье может содержаться большое количество сухого газа, который
целесообразно отделить методом абсорбции с дальнейшим разделением
остальной смеси ректификацией.
Применение одной только абсорбции для отделения сухого газа
малоэффективно. Это связано с тем, что 100% выделение из технологических
газов сухой части методом абсорбции приведет к уносу некоторого
количества более тяжелых компонентов (Сз+). Достижение же 100% чистоты
сухого газа (т.е. отсутствие фракции Сз+) неизбежно приведет к его
потере и попаданию во фракцию С3-С4. Решить эту проблему позволяет
использование фракционирующего абсорбера, сочетающего процессы абсорбции
фракции Сз+ и десорбции сухого газа (рисунок 2.68).
Фракционирующий абсорбер - это комбинированная колонна в верхнюю часть
которой подают холодный абсорбент, в нижнюю - теплоноситель (водяной пар
или горячая струя), а в среднюю - технологический углеводородный газ.
В верхней части (25-30 тарелок) происходит абсорбция фракций Сз+, а в
нижней (25-30 тарелок) - частичная регенерация абсорбента за счет
подводимой теплоты. Основной абсорбент - нестабильный бензин.
Дополнительную абсорбцию унесенных фракций Сз+ осуществляют стабильным
бензином. Кроме того, для снятия теплоты абсорбции аппарат оборудован
системой циркуляционных орошений.

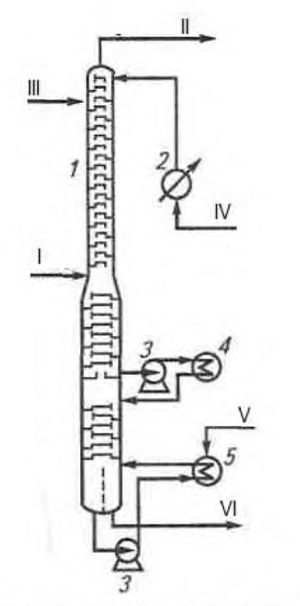

Рисунок 2.68 - Фракционирующий абсорбер
(абсорбер - десорбер)
1 - колонна; 2,4 - холодильники абсорбента; 3 - насосы; 5 - кипятильник;
I - очищенный жирный газ; II - сухой газ; III - нестабильный бензин; IV
- стабильный бензин (тощий абсорбент); V - пар; VI - насыщенный
абсорбент (нестабильный бензин)
На рисунке 2.69 приведена технологическая схема АГФУ непредельных
углеводородных газов, где кроме конденсации, компрессии и ректификации,
применяют еще абсорбционный способ разделения газов, что добавляет к
названию установки букву «А» - АГФУ.
Жирный газ из газосепаратора через верх каплеотбойника 1 поступает на
блок очистки А этаноламином, затем компрессорами подается в
газофракционирующий абсорбер 3. Туда же в качестве орошения подается
насосом нестабильный бензин с низа емкости 2, а также (несколько выше
ввода газа) конденсат, образовавшийся в результате компрессии жирного
газа, и жидкость из каплеотбойника 1. С верха фракционирующего абсорбера
3 выводится сухой газ (С1-С2), а с низа вместе с насыщенным абсорбентом
выводятся углеводороды С3+. Деэтанизированный бензин, насыщенный
углеводородами С3+ , после подогрева в теплообменнике 7 подается в
стабилизационную колонну 8, нижним продуктом которой является стабильный
бензин, а верхним - головка стабилизации. В пропановой колонне 11
выделяется пропан-пропиленовая фракцию. Остаток пропановой колонны
направляется в бутановую колонну 14, где разделяется на
бутан-бутиленовую фракцию и остаток (С5+), который смешивается со
стабильным бензином.

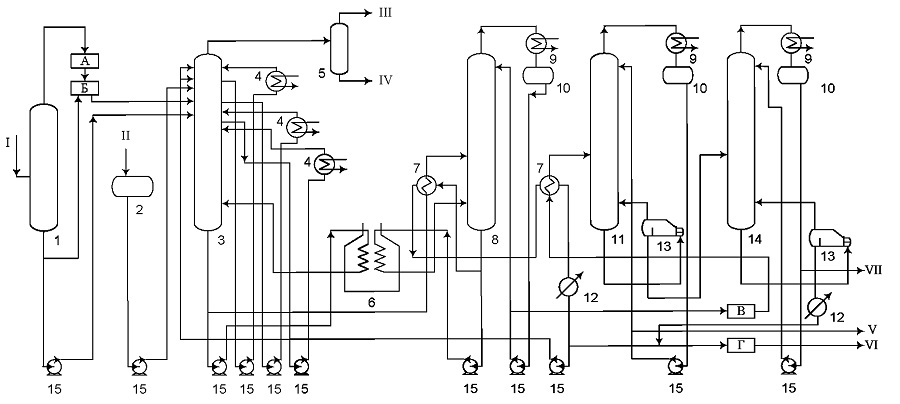

Рисунок 2.69 - Принципиальная схема
газофракционирующей установки абсорбционно-ректификационного типа (АГФУ)
1 - каплеотбойник; 2, 10 - емкости; 3 - фракционирующий абсорбер;
4 - холодильники циркуляционного орошения; 5 - газосепаратор; 6 -
трубчатая печь; 7 - теплообменники; 8 - стабилизатор;9 -
холодильники-кондесаторы;
11 - пропановая колонна; 12 - холодильники; 13 - рибойлеры; 14 -
бутановая колонна;
15 - насосы;
А - блок очистки газа этаноламином; Б - компрессорная; В - блок очистки
и осушки отгона стабилизации; Г - блок защелачивания стабильного
бензина;
I - жирный газ; II - нестабильный бензин; III - сухой газ; IV -
конденсат; V - пропан-пропиленовая фракция; VI - стабильный бензин; VII
- бутан-бутиленовая фракция
Стабильный бензин проходит через теплообменник 7 и отдает тепло
нестабильному бензину и сырью пропановой колонны.

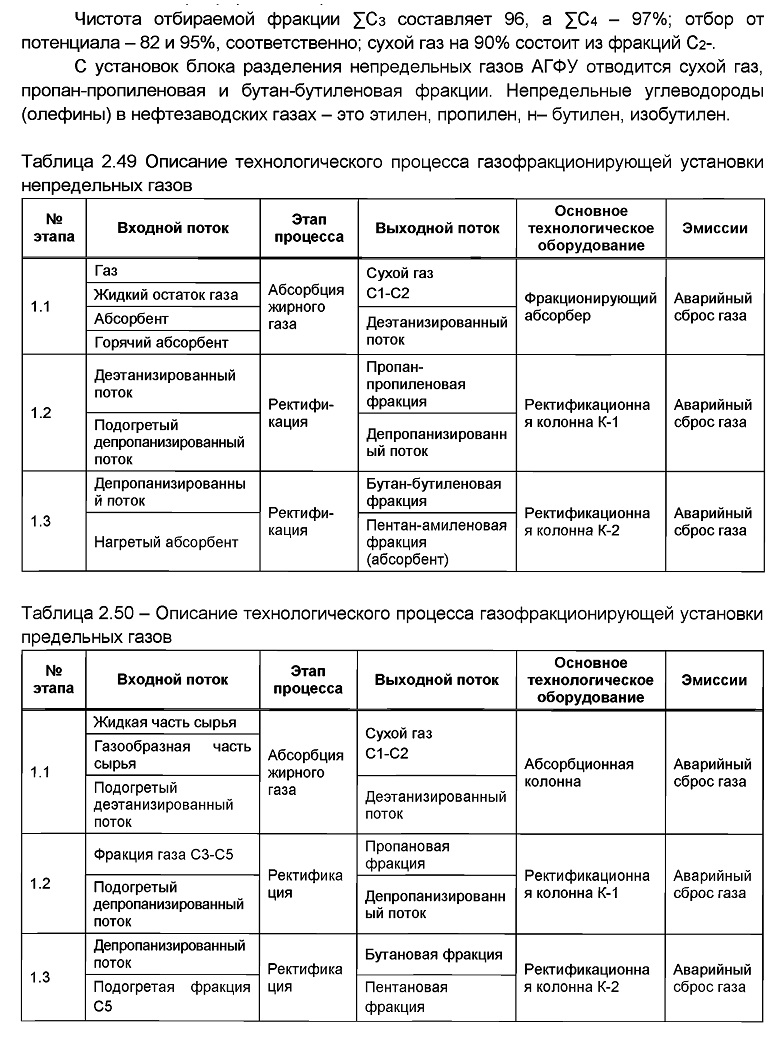

Обычно на блоке ректификации непредельных газов практикуют выделение
фракций С3 и С4 без их последующего разделения на предельную и
непредельную часть. Если на НПЗ предусмотрены процессы полимеризации
полипропилена или использование его в качестве компонента сырья
алкилирования, то в них сопутствующий пропилену пропан не оказывает
вредного влияния на их проведение. Поскольку пропилен нацело вступает в
реакцию, пропан легко выделить затем из продуктов. То же можно сказать и
о н-бутане. Если на предприятии существует установка каталитического
крекинга, то ей обычно сопутствует установка алкилирования олефинов
изобутаном; балластной фракцией в этом процессе является н-бутан,
который выделяют затем из катализата.
В последнее время на установке полимеризации пропилена предусматривают наличие блока концентрирования пропилена.
Во всем мире возрастают требования государственных
органов и автомобилестроительной промышленности к нефтепереработчикам по
производству более чистых моторных топлив с пониженным содержанием
компонентов, которые традиционно использовались для повышения октанового
числа. В этом плане алкилат (апкилбензин) - продукт алкилирования
изобутана низшими олефинами - является наиболее ценным высокооктановым
компонентом, не содержащим олефиновых и ароматических углеводородов,
бензола и серы.
Реакция алкилирования изопарафиновых углеводородов олефинами в общем
виде описывается уравнением:
Основным разработчиком технологии сернокислотного
алкилирования в РФ является ЗАО Грозненский нефтяной
научно-исследовательский институт (ЗАО ГрозНИИ) и ИНХС РАН, проектная
организация - ОАО ВНИПИНефть. В России отсутствуют организации,
осуществляющие НИР в области фтористоводородного алкилирования. Следует,
однако, отметить, что в 2011-2016 г. на «Кстовском нефтеперерабатывающем
заводе ЛУКОЙЛ-Нижегороднефтеорг-синтез, НОРСИ», г. Кстово были введены в
эксплуатацию две установки фтористоводородного алкилирования по лицензии
UOP.

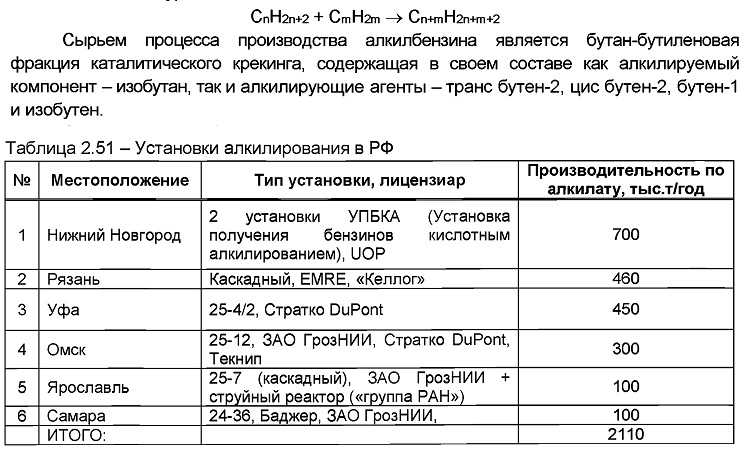

В настоящее время в России эксплуатируется 7 установок алкилирования
изобутана олефинами (таблица 2.51).
Суммарно проектная мощность установок по алкилату составляет 2110
тыс.т/год.
Серная кислота концентраций 96 или 98% является
прекрасным катализатором реакции алкилирования изопарафиновых
углеводородов олефинами СЗ-С4.

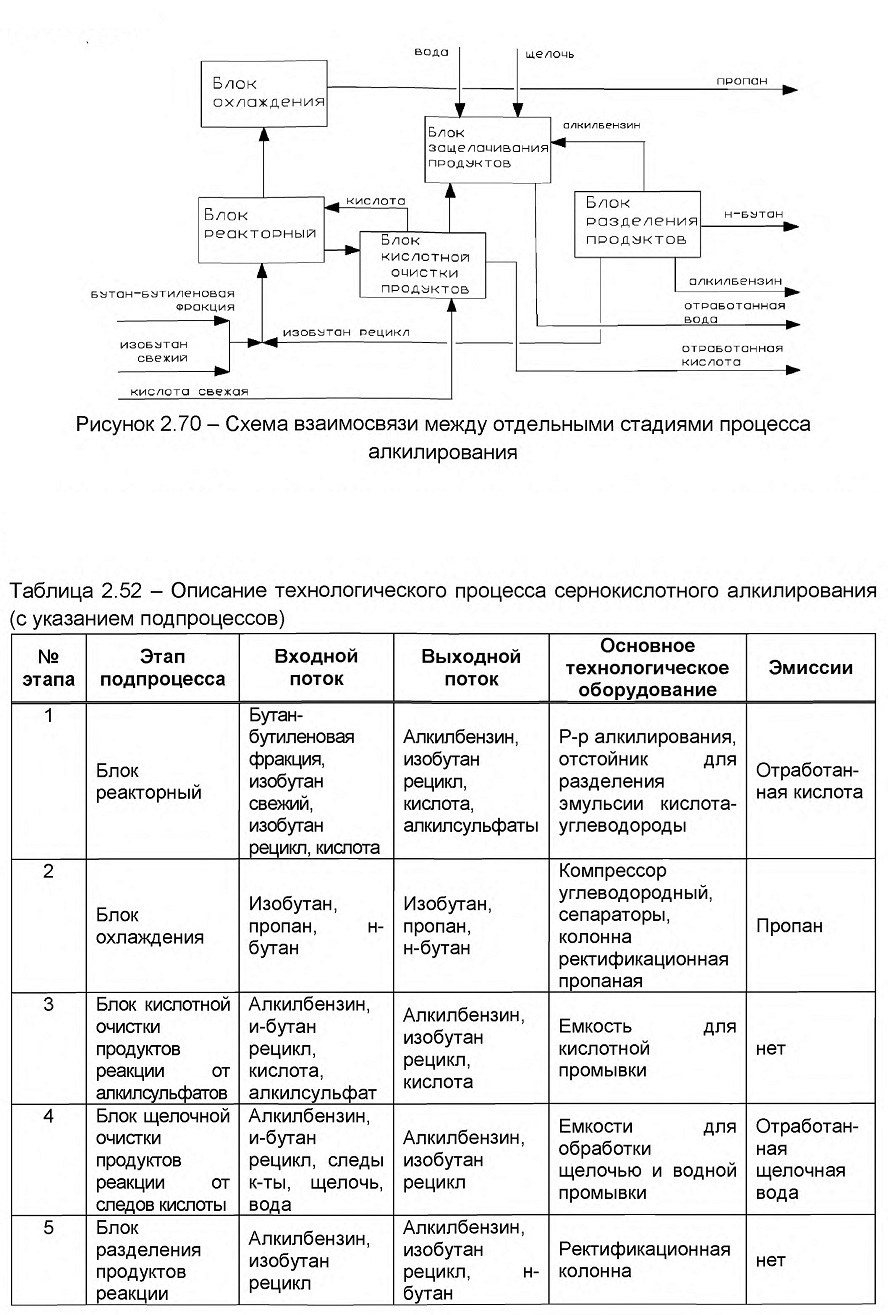

На рисунке 2.70 приведена схема взаимосвязи между отдельными стадиями
процесса сернокислотного алкилирования.
В таблице 2.52 дано описание технологического процесса алкилирования (с указанием подпроцессов).
Материальный баланс процесса алкилирования
представлен ниже [% маc.]:
Поступило
Бутан-бутиленовая фракция 67,0
Изобутановая фракция 33,0
Итого 100,00
Получено
Алкилат 96,7
Углеводородный газ (пропановая продувка) 1,5 н-Бутан 1,5
Полимер 0,3
Итого 100,00
Алкилат получают с высокой октановой характеристикой. Октановое число
соответствует 95 по исследовательскому методу и 92 - по моторному
методу.
2.18 Установки производства оксигенатов
В настоящее время в качестве высокооктановых кислородсодержащих добавок к автомобильным бензинам получили распространения следующие эфиры: метил-трет-бутиловый, этил-трет-бутиловый и трет-амил-метиловый эфиры. Эти эфиры в промышленности получают по реакции этерификации олефинов с соответствующими спиртами. Подробно технологии получения этих веществ описаны в ИТС 18-2016 «Производство основных органических химических веществ» (разделы 4.5 и 4.6).
содержание .. 23 24 25 26 ..
