Промышленные котельные установки Bosch - часть 1

Thermotechnology

Документация по проектированию
«

Промышленные котельные установки Bosch»

Передана в

компанию:

Ф.И.О.

____________________________________________________

Адрес

____________________________________________________

Компании:

____________________________________________________

Комментарии:

____________________________________________________

Филиал Bosch: ___________________Сотрудник( ФИО): __________________

Дата:

___________________

Просим Вас в целях регистрации

заполнить форму и отправить по адресу:

OOO

«Бош Термотехника»

Ул. Котляковская, д. 3
Россия , 115201 Москва

eMail: sm@bosch-climate.ru

Thermotechnology

Уважаемые партнеры,

Благодарим за Ваш интерес!

Данная папка проектировщика проинформирует Вас о наших универсальных

паровых и водогрейных котлах. Эти документы позволяют проектировать Вашу

котельную.

Проектирование должно быть обязательно согласовано с нами.

Мы предлагаем Вам:

Помощь в выборе котлов и горелок

Мы охотно поможем Вам выбрать котел и горелку, в зависимости от

желаемого приоритета, будь то удобное соотношение цены и

производительности, лучшая экономичность или наиболее экологичный

вариант.

Котельные системы от одного производителя

Котлы, горелки, системы управления, системы регулировки, а так же

интерфейсы и предоставление сигналов для DDC мы предлагаем как

единую установку.

Мы - опытный и надежный партнер, начиная с проекта и помощи при

проектировании до сдачи готового к эксплуатации оборудования.

Сервис

Для Вас мы круглосуточно предлагаем отлично обученную,

информированную и хорошо мотивированную команду сотрудников.

Вежливые и готовые к работе технические специалисты сервисного

обслуживания являются важной основой доверия.

Уже при принятии решения о приобретении оборудования Вы можете быть

уверены в том, что во время технического обслуживания, ухода и

поддержания исправного состояния наших паровых и водогрейных котлов

Вы сможете рассчитывать на быструю и компетентную помощь.

Вход в систему в интернете для заказчиков

Чтобы еще больше упростить наше сотрудничество, мы предлагаем Вам

зону доступа, защищенную паролем. Этот доступ эксклюзивно

предоставляется нашим настоящим и будущим партнерам. Причем это для

Вас абсолютно бесплатно. Здесь мы предложим Вам ценную информацию

и помощь Вашей

ной работ .

повседнев

www.bosch-industrial.com



UNIVERSAL паровые котлы U-HD 175 ... 1.250 кг/ч

1.1

Выпуск

Название

номер

1(07/12)

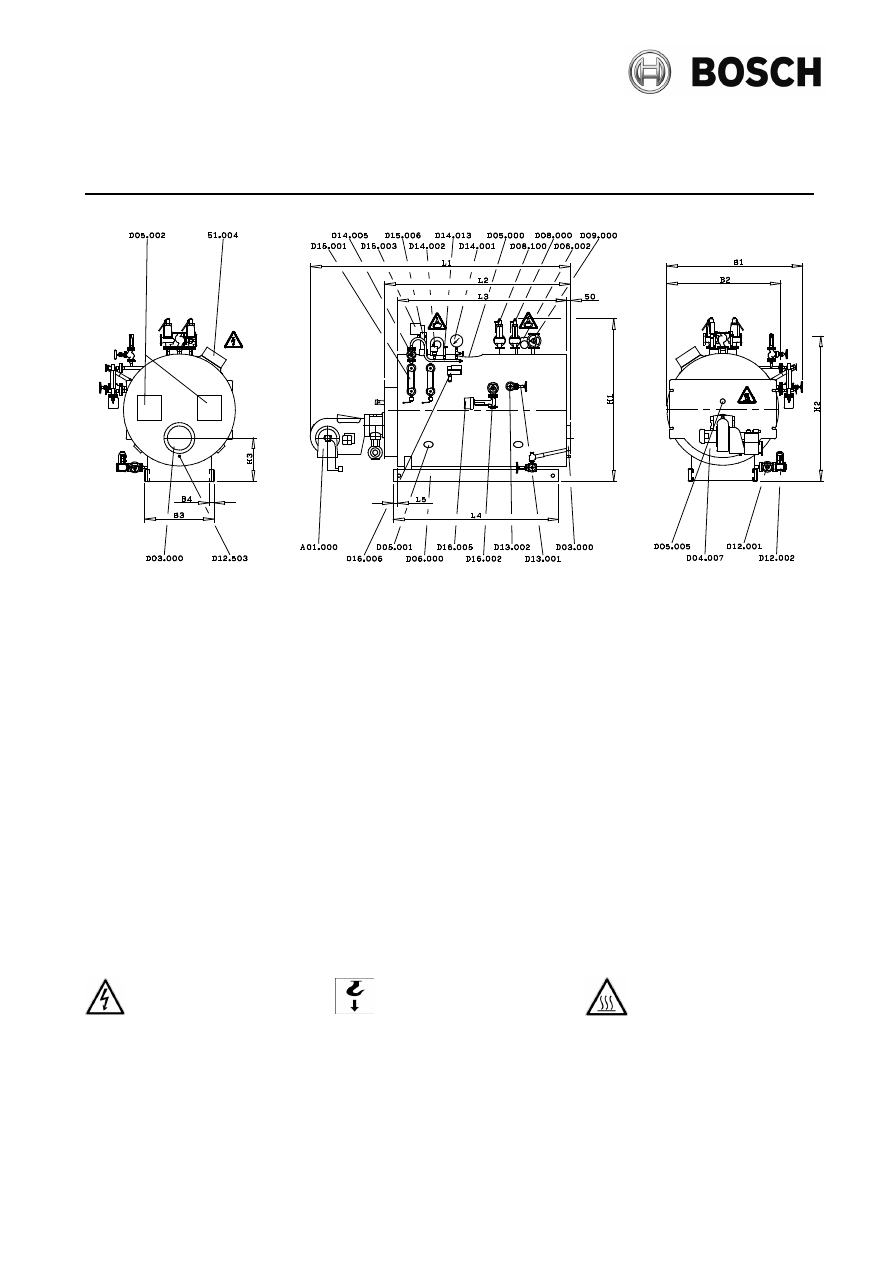

U-HD Основные габариты

DA025

2(07/12)

U-ND/U-HD Габариты топочной камеры и монтажные границы горелки

DA001

UNIVERSAL паровые котлы U-ND 175 ... 3.200 кг/ч

1.2

Выпуск

Название

номер

1(07/12)

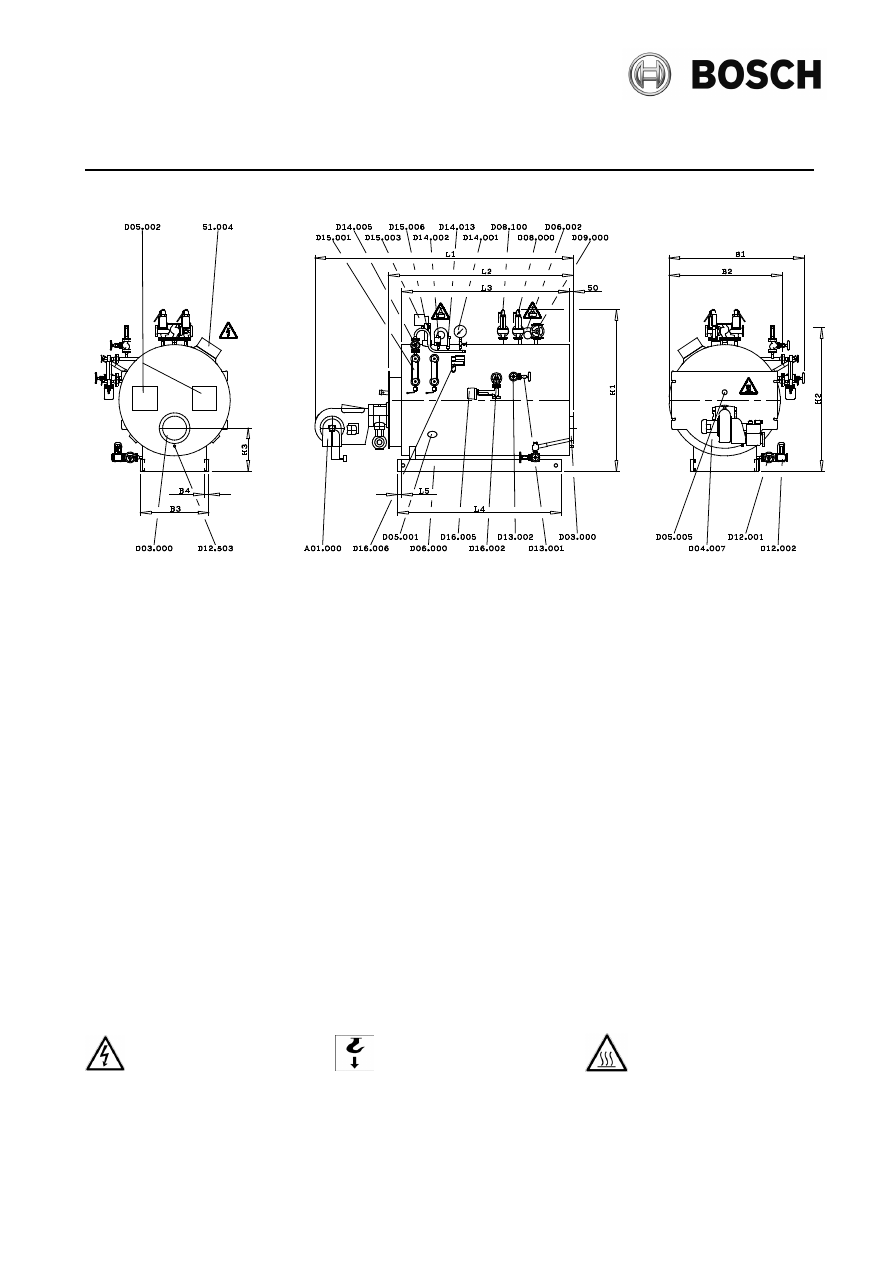

U-ND Основные габариты

DA024

2(07/12)

U-ND/U-HD Габариты топочной камеры и монтажные границы горелки

DA001

UNIVERSAL паровые котлы U-MB 200 ... 2.000 кг/ч

1.3

Выпуск

Название

номер

1 (07/12)

U-MB с интегрированным экономайзером габариты

DA092

1 (07/12)

U-MB Габариты топочной камеры и монтажные границы горелки

DA096

UNIVERSAL паровые котлы UL-S 1.250 ... 28.000 кг/ч

1.4

Выпуск

Название

номер

2(09/12)

UL-S Основные габариты

DA011

2 (09/12)

UL-S с интегрированным экономайзером Основные габариты

DA009

2(09/12)

UL-S(X)/UT-H Габариты топочной камеры и монтажные границы горелки

DA002

UNIVERSAL паровые котлы ZFR 18.000 ... 55.000 кг/ч

1.5

Выпуск

Название

номер

1(07/12)

ZFR Основные габариты

DA023

1(07/12)

ZFR с интегрированным экономайзером Основные габариты

DA029

2(09/12)

ZFR, ZFR-X/UT-HZ Габариты топочной камеры и монтажные границы го-
релки

DA003

стр 1

Папка проектировщика "Котельная система"

04.07.2013

дата:

Схемы трубопроводов

1.6

Выпуск

Название

номер

2 (04/13)

Схема трубопровода U-ND

DA022

2 (04/13)

Схема трубопровода U-HD, UL-S

DA021

1 (03/13)

схема трубопроводов Котел на четвертой тяге

DA401

2 (04/13)

схема трубопроводов U-MB

DA097

2 (04/13)

Схема трубопровода ZFR

DA032

1(07/12)

Схема трубопровода экономайзер встроенный ECO 1

DA057

2 (03/13)

Схема трубопровода экономайзер отдельностоящий ECO 3

DA064

Рекуперация тепла

1.7

Выпуск

Название

номер

1(07/12)

Экономайзер ECO 1 SA Отдельные габариты

DA043

1(07/12)

Экономайзер ECO 3 Основные и отдельные габариты

DA065

1(07/12)

Экономайзер ECO 3 Основные и отдельные габариты

DA066

1(07/12)

Экономайзер ECO 5 SA Отдельные габариты

DA070

1(07/12)

Экономайзер ECO 6 SA Отдельные габариты

DA172

1(07/12)

Экономайзер ECO 7 SA Отдельные габариты

DA173

UNIMAT Отопительные котлы UT-L 650 ... 19.200 кВт

2.1

Выпуск

Название

номер

1 (07/12)

UT-L Основные габариты

DA160

1(07/12)

UT-L Габариты топочной камеры и монтажные границы горелки

DA161

UNIMAT Котлы перегретой воды UT-M 750 ... 19.200 кВт

2.2

Выпуск

Название

номер

1 (07/12)

UT-M Основные габариты

DA164

1(07/12)

U-TM Габариты топочной камеры и монтажные границы горелки

DA167

UNIMAT Котлы перегретой воды UT-H 820 ... 18.300 кВт

2.3

Выпуск

Название

номер

1(07/12)

UT-H Основные габариты

DA050

1(07/12)

UT-H с интегрированным теплообменником Основные габариты

DA067

2(09/12)

UL-S(X)/UT-H Габариты топочной камеры и монтажные границы горелки

DA002

стр 2

Папка проектировщика "Котельная система"

04.07.2013

дата:

UNIMAT Котлы перегретой воды UT-HZ 13.000 ... 38.000 кВт

2.4

Выпуск

Название

номер

1(07/12)

UT-HZ Основные габариты

DA151

1 (07/12)

UT-HZ с интегрированным экономайзером Основные габариты

DA168

2(09/12)

ZFR, ZFR-X/UT-HZ Габариты топочной камеры и монтажные границы го-
релки

DA003

Схемы трубопроводов

2.5

Выпуск

Название

номер

2 (04/13)

Схема трубопровода UT-L

DA111

2 (04/13)

Схема трубопровода UT-M, UT-H

DA112

2 (04/13)

Схема трубопровода UT-HZ

DA113

1(07/12)

Схема трубопровода UT-L, UT-M, UT-H, UT-HZ c RTS

DA114

1(07/12)

Схема трубопровода UT-L, UT-M, UT-H, UT-HZ c RTS

DA115

1(07/12)

Схема трубопровода UT-L, UT-M, UT-H, UT-HZ Поддержание в горячем
резерве RTS

DA116

1(07/12)

Схема трубопровода UT-L, UT-M, UT-H, UT-HZ Поддержание в горячем
резерве RTS

DA117

2(05/13)

Схема трубопроводов Теплообменник дымовых газов ECO 1, ECO 6, ECO
7

DA118

2(05/13)

Схема трубопроводов Теплообменник дымовых газов ECO 1, ECO 6, ECO
7

DA119

1(07/12)

Схема трубопроводов Теплообменник дымовых газов ECO 6, ECO 7

DA120

1(07/12)

Схема трубопроводов Теплообменник дымовых газов ECO 6, ECO 7

DA175

Рекуперация тепла

2.6

Выпуск

Название

номер

1(07/12)

Экономайзер ECO 1 SA Отдельные габариты

DA043

1(07/12)

Экономайзер ECO 5 SA Отдельные габариты

DA070

1(07/12)

Экономайзер ECO 6 Отдельные габариты

DA170

1(07/12)

Экономайзер ECO 7 Отдельные габариты

DA171

1(07/12)

Экономайзер ECO 6 SA Отдельные габариты

DA172

1(07/12)

Экономайзер ECO 7 SA Отдельные габариты

DA173

стр 3

Папка проектировщика "Котельная система"

04.07.2013

дата:

Модули и компоненты для паровых котлов

3.1

Выпуск

Название

номер

1(07/12)

Полная дегазация питательной воды Конструкция деаэратора Схема
трубопроводов

DA395

1(07/12)

Полная дегазация питательной воды Конструкция разбрызгивающего
деаэратора Схема трубопроводов

DA396

1(07/12)

Частичная дегазация питательной воды Схема трубопроводов

DA397

1(07/12)

Питательная вода расширения бак (Комбинированный) FBT Отдельные
габариты

DA061

1(07/12)

Бак питательной воды / бак сбора конденсата FCT Отдельные размеры

DA062

1(07/12)

Конденсатный бак CT Отдельные габариты

DA020

1(07/12)

Бак питательной воды FT (Oросительной деаэрации) Детальные габариты

DA019

1(07/12)

Бак питательной воды FT (Pаспылительной деаэрации) Детальные габа-
риты

DA080

1(07/12)

Бак питательной воды FT (частичная деаэрация) Детальные габариты

DA081

1(07/12)

деаэратор питательной воды FDP-V габариты

DA088

1(07/12)

Модуль барботера BEM отдельные размеры

DA036

1(07/12)

Модуль барботера BEM Схема трубопровода

DA037

1(07/12)

Деаэрационный модуль DM Отдельные габариты

DA015

1(07/12)

Водосервисный модуль WSM-T Прямоугольная конструкция Габариты

DA014

1(07/12)

Водосервисный модуль WSM-T цилиндрическая конструкция Габариты

DA059

1(07/12)

Водосервисный модуль WSM-V Конструкция разбрызгивающего деаэра-
тора габариты

DA060

1(07/12)

Водосервисный модуль WSM-V Конструкция деаэратор габариты

DA008

1 (07/12)

накопитель пара модуль SAM габариты

DA044

1(07/12)

накопитель пара модуль SAM схема трубопроводов

DA017

1(07/12)

Конденсатный модуль CSM без давления, прямоуго́льный Габариты

DA040

1(07/12)

Конденсатный модуль CSM без давления, цилиндри́ческий Габариты

DA041

1(07/12)

Конденсатный модуль CSM Схема трубопровода

DA042

1(07/12)

Водоотделительный модуль SDM габаритные размеры

DA045

1(07/12)

Модуль расширения и рекуперации тепла EHM Основные габариты

DA075

1(07/12)

модуль расширения и рекуперации тепла EHM схема трубопроводов

DA089

1(07/12)

Модуль расширения, рекуперации тепла и сливной воды EHB габариты

DA354

1(07/12)

Модуль расширения, рекуперации тепла и сливной воды EHB схема тру-
бопроводов

DA355

1(07/12)

Системы конденсата высокого давления CHP отдельные размеры

DA085

стр 4

Папка проектировщика "Котельная система"

04.07.2013

дата:

1(07/12)

Системы конденсата высокого давления CHP Для работы в качестве
приемника схема трубопроводов

DA090

1(07/12)

Системы конденсата высокого давления CHP Для параллельной работы
схема трубопроводов

DA091

1(07/12)

Пароперегреватель схема трубопроводов

DA356

1(07/12)

Устройство автоматического запуска, готовности и старта SUCcess Схема
трубопроводов

DA370

1(07/12)

Автоматическое удаление шлама с остаточным опорожнением схема
трубопроводов

DA371

1(07/12)

Снабжение парового котла питательной водой: Регулировка уровня котла
с помощью двухточечной регулировки Схема трубопроводов

DA388

1(07/12)

Снабжение парового котла питательной водой: Непрерывная регулировка
уровня воды в котле посредством питательного насоса с регулированием
частоты вращения Схема трубопроводов

DA389

1(07/12)

Снабжение парового котла питательной водой: Непрерывная регулировка
уровня воды в котле посредством арматуры регулировки питательной
воды Схема трубопроводов

DA390

2(08/12)

Снабжение парового котла питательной водой: Непрерывная регулировка
уровня воды в котле посредством арматуры регулировки питательной
воды и с помощью питательного насоса с регулированием частоты вра-
щения Схема трубопроводов

DA391

1(07/12)

Снабжение парового котла питательной водой: Непрерывная регулировка
уровня конденсата в баке сбора конденсата посредством регулировочной
арматуры (регулирование стока) Схема трубопроводов

DA392

1(07/12)

Теплообменник выпара В сочетании с установкой полной деаэрации
Схема трубопроводов

DA367

1(07/12)

Cливное, расширительное и охлаждающее устройство BET Отдельные
размеры

DA379

1(07/12)

Cливное, расширительное и охлаждающее устройство BET Схема трубо-
проводов

DA380

стр 5

Папка проектировщика "Котельная система"

04.07.2013

дата:

Модули и компоненты для водогрейных котлов

3.2

Выпуск

Название

номер

1(07/12)

UNIMATIC Измерительно-индикационный модуль, Измерительно- регули-
ровочный модуль Технические спецификации

DA130

2(08/12)

Промежуточная деталь подающей линии Основные габариты

DA131

1(07/12)

Промежуточная деталь линии возврата Основные габариты

DA132

2(08/12)

Промежуточная деталь подающей линии Основные габариты

DA137

2(01/13)

Устройство поддержания температуры HD отопительных котлов Основные
и отдельные габариты

DA135

1(07/12)

Устройство поддержания температуры HD Основные габариты

DA174

1(07/12)

Глушитель шума отработанных газов Верхняя часть котла доступная для
прохода с перилами и лестницей Основные габариты

DA123

Модули и компоненты для снабжения котлов

3.3

Выпуск

Название

номер

1(07/12)

Водоподготовительный модуль WTM Основные габариты

DA018

2 (12/12)

Циркуляционный модуль жидкого топлива OCM Отдельные габариты

DA055

2(10/12)

Модуль предварительного нагрева жидкого топлива OPM Отдельные
размеры

DA058

1(07/12)

Газовый воздухоотделитель Отдельные габариты

DA069

1(07/12)

Глушитель шума отработанных газов Основные габариты

DA125

1(07/12)

Запорная арматура отработанных газов Основные габариты

DA071

1(07/12)

Фланец дымовых газов Основные габариты

DA078

1(07/12)

компенсатор с круглым фланцем Для монтажа в трубопровод отработан-
ных газов габариты

DA098

1(07/12)

круглый шланговый компенсатор Для монтажа в трубопровод отработан-
ных газов габариты

DA099

стр 6

Папка проектировщика "Котельная система"

04.07.2013

дата:

Техническая информация и важные указания по планированию

Выпуск

Название

номер

01 (2012/07)

Основные указания по технике безопасности Руководство по эксплуатации

A002

01 (2012/07)

Требование к качеству воды для паровых котельных установок Инструкция
по эксплуатации

B002

01 (2012/07)

Требования к воде Для водогрейных котлов и котлов перегретой воды
Инструкция по эксплуатации

B004

1(07/12)

Энтальпия насыщенного пара и энтальпия воды Техническая информация

TI001

1 (07/12)

Формула расчета показателей состава отработанных газов - Техническая
информация

TI002

1(07/12)

Потери тепла вследствие излучения и теплопроводности Техническая
информация

TI005

1(07/12)

Расчетная формула теплопроизводительности топки QF Техническая
информация

TI007

2 (09/12)

Тепловые потери по уходящим газам Техническая информация

TI010

2 (10/12)

Эмиссия отработанных газов Техническая информация

TI011

1 (07/12)

Требования к непрерывной эксплуатации без постоянного надзора для
котельных установок высокого давления. Техническая информация

TI012

1(07/12)

Точка росы дымовых газов Техническая информация

TI014

1(07/12)

Единицы SI/ Таблицы пересчета Техническая информация

TI016

1 (07/12)

Контрольные измерения отработанных газов в соответствии с федераль-
ным постановлением об ограничении промышленных загрязнений атмо-
сферы/ТА-требованиями - Техническая информация

TI018

1(07/12)

Системы поддержания горячей температуры для Техническая информация

TI019

1(07/12)

Энтальпия перегретого пара Техническая информация

TI020

2(10/12)

Расчет и проверка эффективности Техническая информация

TI021

1 (07/12)

Требования к котельным Указания по установке котлов и компонентов
котельной Техническая информация

TI024

1(07/12)

Данные по теплоизоляции котла Техническая информация

TI026

1(07/12)

Ожидаемый срок службы дымовых труб Техническая информация

TI028

2 (02/13)

Требования к модулю горелки или модулю горелки с блоком управления
котла, монтируемым в месте установки оборудования

TI030

1(07/12)

Предписание по выполнению изоляции Техническая информация

TI031

1(07/12)

Уровень звукового давления дымовых газов котельной установки на входе
дымовой трубы Техническая информация

TI032

1 (07/12)

Параметры интерфейса шины Profibus DP Техническая информация

TI034

1(07/12)

Требования к монтажу/ трубной обвязке и эксплуатации анализатора воды
WA

TI035

стр 7

Папка проектировщика "Котельная система"

04.07.2013

дата:

1(07/12)

Горелочная установка, предоставляемая со стороны заказчика: Инфор-
мация по выполнению плиты горелки и обмуровки горелки

TI036

1(07/12)

Минимальные требования к анализу воды для расчёта водоподготови-
тельной установки

TI037

1(07/12)

Расчет КПД для котла установленным после него теплообменником с
конденсацией отработанных газов ECO6

TI039

Ссылки

Выпуск

Название

номер

Референц-лист – Компании

vsk004

Референц-лист – Страны

vsk005

Референц-лист – Отрасли применения

vsk006

Справочный отчет

vsk007

стр 8

Папка проектировщика "Котельная система"

04.07.2013

дата:

Специальные отчеты по теме котлов

Выпуск

Название

номер

---

Регулирование производительности паровых котлов

fb001

---

Котлы с двумя жаровыми трубами

fb003

---

История разработки систем ограничения уровня воды в паровых котлах
и котлах перегретой воды

fb005

---

Принципы планирования для оптимального производства пара и тепла

fb006

---

Котлы и горелки правильно сочетать

fb008

---

Значение водяного объема в паровых котлах

fb010

---

Предотвратимые нагрузки на установках водогрейных котлов

fb011

---

Котел с большим водяным объемом и водотрубный котел в сравнении

fb013

---

Холодный пуск котлов с большим водяным объемом

fb016

---

Техника изоляции котлов

fb017

---

Перспективная техника регулирования и управления для котельных
установок

fb018

---

Котел с большим водяным объемом для бумажной промышленности

fb019

---

Паровой котел с модулем перегревателя

fb020

---

Рекуперация тепла с экономайзером

fb021

---

Полное использование теплоты сгорания

fb023

---

Выработка тепла и пара для пивоваренного производства

fb025

---

Современная система обработки и анализа воды

fb026

---

Нагрузки у паровых котельных установок с большим водяным объёмом,
которые можно предотвратить

fb027

---

Паровой котел (U-MB) «Bosch»

fb028

---

Автоматическое устройство запуска для установок паровых котлов

fb029

Проспекты

Выпуск

Название

номер

---

Проспект паровой котел

---

Проспект водогрейный котел

---

Проспект компоненты котельной

стр 9

Папка проектировщика "Котельная система"

04.07.2013

дата:

Основные габариты

UNIVERSAL

паровой котел высокого

давления U-HD

Жаротрубный дымогарный двухходовой

DA025

Издание 1 (07/12)

возможны изменения

страница 1 из 2

51.004

клеммная коробка

D13.002

Обратная арматура питательной воды

A01.000

горелка

D14.001

Манометр (с проверочной функцией)

D03.000

Присоединительный патрубок отработанных газов

D14.002

Ограничитель давления

D04.007

Дверь поворотной камеры

D14.005

Запорная арматура

D05.005

Отверстие для наблюдения за пламенем

D14.013

Измерительный преобразователь давления

D06.000

Опорная рама

D15.001

Индикатор уровня 1

D06.002

Транспортировочная скоба

Индикатор уровня 2

Опция

D08.000

Предохранительная

арматура

избыточного

давления 1

D15.002

Индикатор уровня (электрический)

D08.100

Предохранительная

арматура

избыточного

давления 2

Опция

D15.003

Измерительный преобразователь уровня

D09.000

Паровая запорная арматура

D15.006

Ограничитель уровня

D12.001

Спускная запорная арматура

D16.002

Запорная арматура непрерывной продувки

Опция

D12.002

Быстродействующая запорная арматура удаления
шлама

D16.005

Регулировочная арматура непрерывной продувки
Опция

D13.001

Запорная арматура питательной воды

D16.006

Измерительный преобразователь проводимости
Опция

Объяснение сисмволов

Осторожно

опасное

электронапряжение

Подъемные

приспособления

разрешается крепить только на

обозначенных для этого местах

Осторожно горячая поверхность,

например

неизолированная

арматура

Основные габариты

UNIVERSAL

паровой котел высокого

давления U-HD

Жаротрубный дымогарный двухходовой

DA025

Издание 1 (07/12)

возможны изменения

страница 2 из 2

UNIVERSAL

Паровой котел

высокого давления

размеры

присоединение

уходящих

газов

L 1

L 2

L 3

B 1

B 2

H 1

H 2

H 3

Тип

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

U-HD 350

2240

1683

1470

1428

1211

1805

1581

500

U-HD 500

2650

1838

1625

1570

1305

1895

1673

550

U-HD 800

2875

1963

1690

1722

1505

2095

1870

555

U-HD 1250

3387

2418

2195

1699

1482

2125

1887

600

UNIVERSAL

Паровой котел

высокого давления

опорная рама

L 4

L 5

B 3

B 4

Тип

[

мм]

[

мм]

[

мм]

[

мм]

U-HD 350

1460

770

U-HD 500

1600

870

U-HD 800

1635

900

U-HD 1250

2105

900

•

Указания и предписанные величины по требованиям к помещению котельной см. в технической информации TI024

•

Размеры для изоляции 100 мм толщиной.

•

Комплектующие и полностью размеры в соответствии с проектными, техническими листами.

•

Указание размеров с допуском ± 1%

• Габариты монтажного отверстия:

•

Монтажная высота: минимальная прибавка 100 мм к размеру H1 соответственно размеру H2 (монтированная / Не

монтированная арматура)

•

Монтажная высота: минимальная прибавка 200 мм к размеру B1 соответственно размеру (монтированная / Не

монтированная арматура)

Самые маленькие транспортировочные размеры при демонтированных арматуре, горелке и шкафе управления. (без

кабельных каналов; с кабельным каналом + 75 мм справа).

Размер L1 – стандартный размер и зависит от изготовителя горелки, конструкции и фактической производительности пара.

Размер H1 может варьироваться в зависимости от изготовителя вентиля.

размеры топочной камеры и монтажные границы горелки

UNIVERSAL паровой котел U-ND / U-HD

по жаротрубная дымогарная техника

DA001

Издание 2 (09/12)

возможны изменения

стр 1 из 1

D02.000

жаровая труба

D05.005

смотровое отверстие факела

D02.004

пучок дымогарных труб

D08.000

шарнир

D04.007

Передняя поворотная камера Сторона открытия
двери слева

UNIVERSAL

паровой

котел

размеры топочной камеры

монтажная граница горелки

D04.007

L 1



D 1

L 2

L 3

L 4

B 1

B 2

H 1

H 2

H 3

H 4



U-ND

U-HD

U-ND U-HD

Тип

[

мм]

[

мм]

[

мм]

[

мм] [мм] [мм] [мм] [мм] [мм] [мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

кг]

U-.. 350

1080

508

496

190

120

530

1110

190

485

631

635

670

1152

1160

480

152

U-.. 500

1175

508

496

190

120

575

1200

220

530

636

640

680

1242

1250

525

160

U-.. 800

1225

608

600

225

120

666

1382

260

615

696

700

770

1442

1450

625

237

U-.. 1250

1695

684

676

225

120

669

1388

290

580

736

740

770

1452

1460

630

260

U-.. 2000

1975

804

275

120

812

1674

305

675

823

840

1746

775

450

U-.. 3200

2325

964

275

120

918

1886

345

787

908

984

1996

900

550



указание и данные по монтажу горелки см. Техническую информацию TI030



размеры с допуском ± 1 %; транспортировочный вес погрешность ± 4 % и эксплуатационный вес



Исполнение горелочной плиты и обмуровки перед местом подсоединения жаровой трубы производится по нормам
изготовителей горелок.

Для расчѐта толщины двери передней поворотной камеры необходимо вычесть толщину применяемого уплотнения (20
мм).

максимальный вес горелка 150 кг

Основные габаиты

UNIVERSAL

Паровой котел низкого давления U-ND

Жаротрубный, дымогарный двухходовой

DA024

Издание 1 (07/12)

возможны изменения

страница 1 из 2

51.004

клеммная коробка

D12.503

подключение штуцер слива конденсата уходящих
газов

A01.000

горелка

D13.001

запорная арматура питательной воды

D03.000

соединительный патрубок газопровода
отработанных газов

D13.002

обратная арматура питательной воды

D04.007

дверца поворотной камеры

D14.001

манометр (с проверочной функцией)

D05.000

контрольное отверстие со стороны пара

D14.002

ограничитель давления

D05.001

контрольное отверстие со стороны воды

D14.005

запорная арматура

D05.002

контрольное отверстие сторона газов сгорания

D14.013

измерительный преобразователь давления

D05.005

смотровое отверстие факела

D15.001

индикатор уровня 1

D06.000

опорная рама

индикатор уровня 2

Опция

D06.002

Транспортировочная скоба

D15.002

индикатор уровня (электрический)

D08.000

арматура защиты от избыточного давления 1

D15.003

Измерительный преобразователь уровня

D08.100

арматура защиты от избыточного давления 2

Опция D15.006

ограничитель уровня

D09.000

запорная арматура для пара

D16.002

запорная арматура обессоливания

Опция

D12.001

запорная арматура сброса

D16.005

арматура регулировки обессоливания

Опция

D12.002

запорная арматура быстрого шламоудаления

D16.006

измерительный преобразователь проводимости
Опция

Объяснение сисмволов

Осторожно

опасное

электронапряжение

Подъемные

приспособления

разрешается крепить только на

обозначенных для этого местах

Осторожно горячая поверхность,

например

неизолированная

арматура

Основные габаиты

UNIVERSAL

Паровой котел низкого давления U-ND

Жаротрубный, дымогарный двухходовой

DA024

Издание 1 (07/12)

возможны изменения

страница 2 из 2

UNIVERSAL

Паровой котел

низкого давления

размер

присоединение

уходящих

газов

L 1

L 2

L 3

B 1

B 2

H 1

H 2

H 3

Тип

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

[

мм]

U-ND 350

2188

1683

1470

1434

1217

1877

1572

500

U-ND 500

2650

1838

1628

1529

1312

1967

1666

550

U-ND 800

2811

1938

1690

1728

1511

2252

1850

550

U-ND 1250

3387

2418

2170

1703

1486

2317

1879

600

U-ND 2000

3732

2763

2465

1990

1773

2741

2102

600

U-ND 3200

4465

3153

2855

2220

2003

3081

2354

625

UNIVERSAL

Паровой котел

низкого давления

опорная рама

L 4

L 5

B 3

B 4

Тип

[

мм]

[

мм]

[

мм]

[

мм]

U-ND 350

1460

770

U-ND 500

1600

870

U-ND 800

1635

900

U-ND 1250

2105

900

U-ND 2000

2375

1060

U-ND 3200

2750

1360

•

указание и данные по требованиям к помещениям для установки котлов см. Техническую информацию TI024.

•

Размеры для изоляции 100 мм толщиной.

•

Комплектующие и полностью размеры в соответствии с проектными, техническими листами.

•

размеры с допуском ± 1 %

• Габариты монтажного отверстия:

•

Монтажная высота: минимальная прибавка 100 мм к размеру H1 соответственно размеру H2 (монтированная / Не
монтированная арматура)

•

Монтажная высота: минимальная прибавка 200 мм к размеру B1 соответственно размеру (монтированная / Не
монтированная арматура)

•

Для котлов типа U-ND 2000 и U-ND 3200 шпинделя расширение пара запорным клапаном необязательно имеется .

•

У котлов с предохранительным давлением 0,5 bar нет ревизионного отверстия со стороны пара (D05.000)

Самые маленькие транспортировочные размеры при демонтированных арматуре, горелке и шкафе управления. (без

кабельных каналов; с кабельным каналом + 75 мм справа).

Размер H1 может варьироваться в зависимости от изготовителя вентиля.

содержание .. 1 2 3 ..
