Лифт Otis Gen2 COMFORT (320-1020 кг). Руководство по монтажу (2009 год) - часть 6

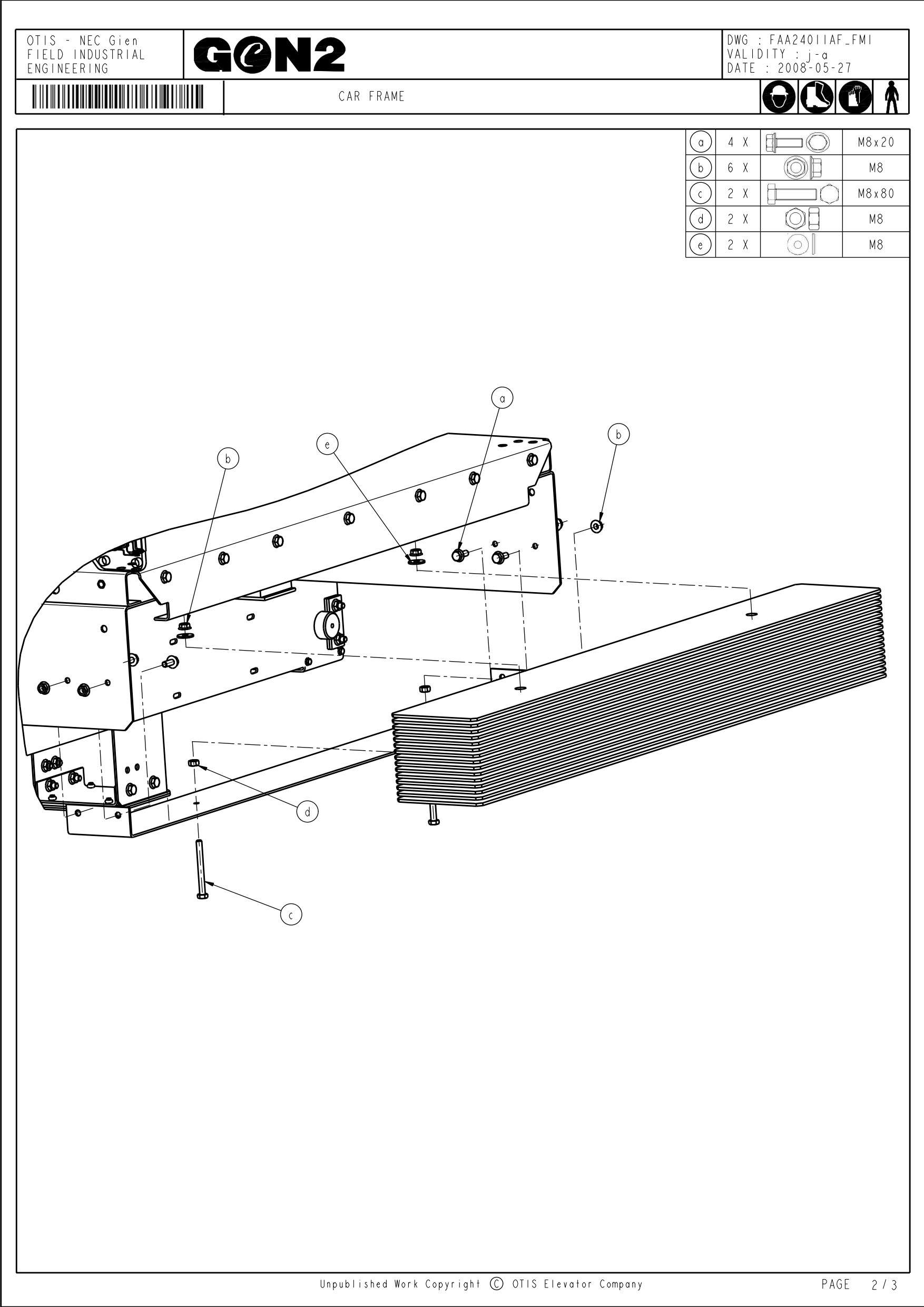

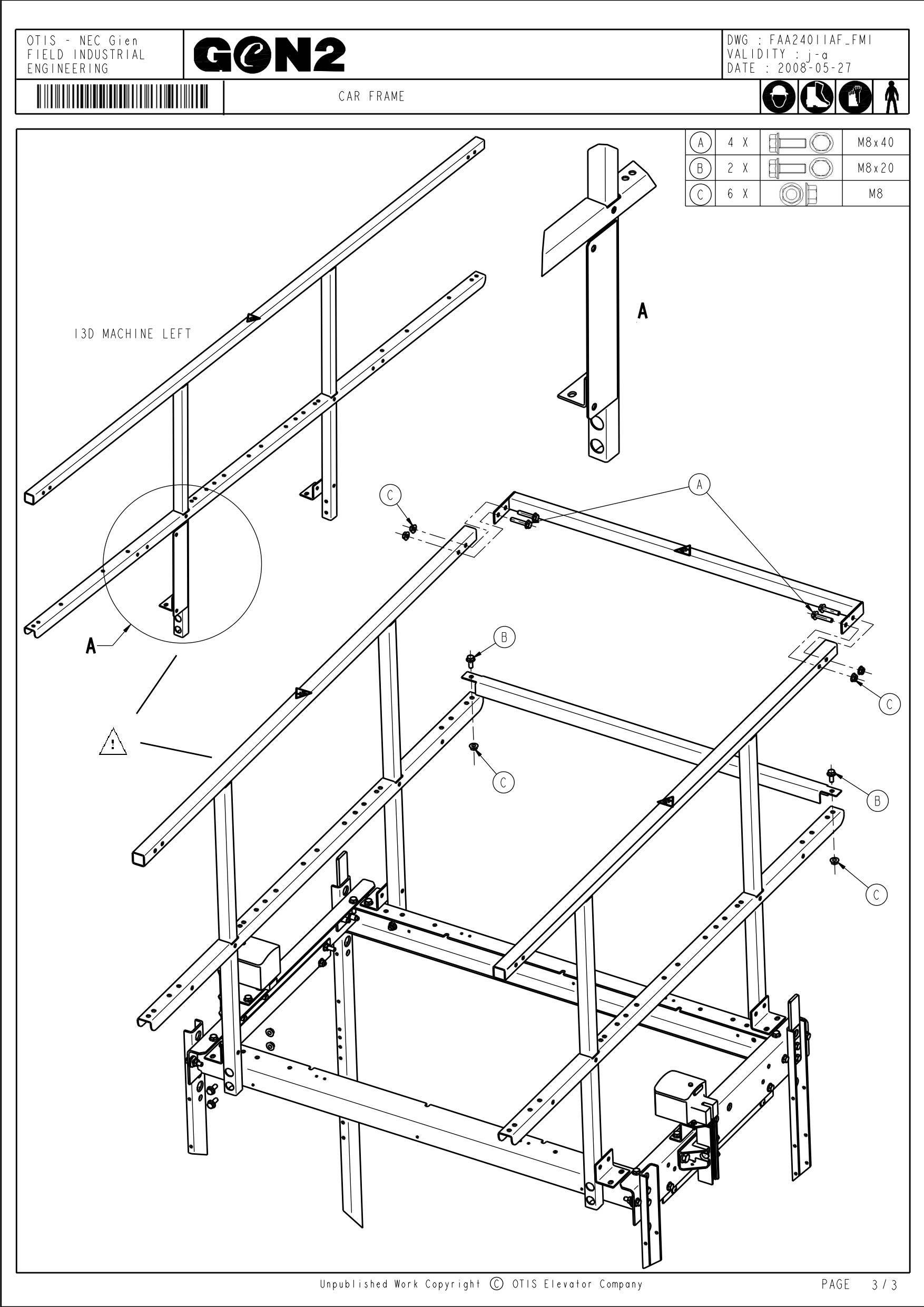

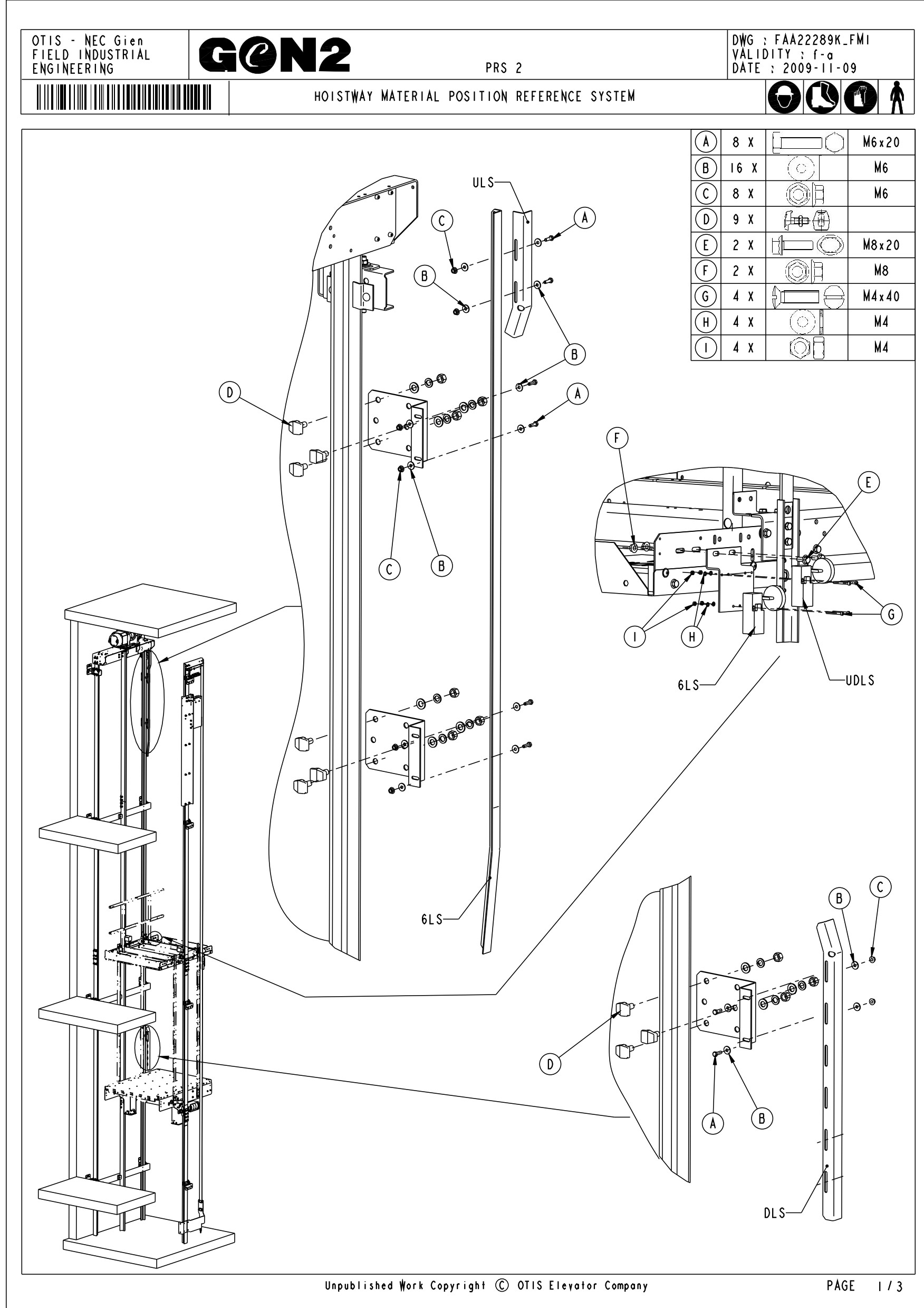

8 X
M6x20
16 X
M6
8 X
M6
9 X
2 X
M8x20
2 X
M8

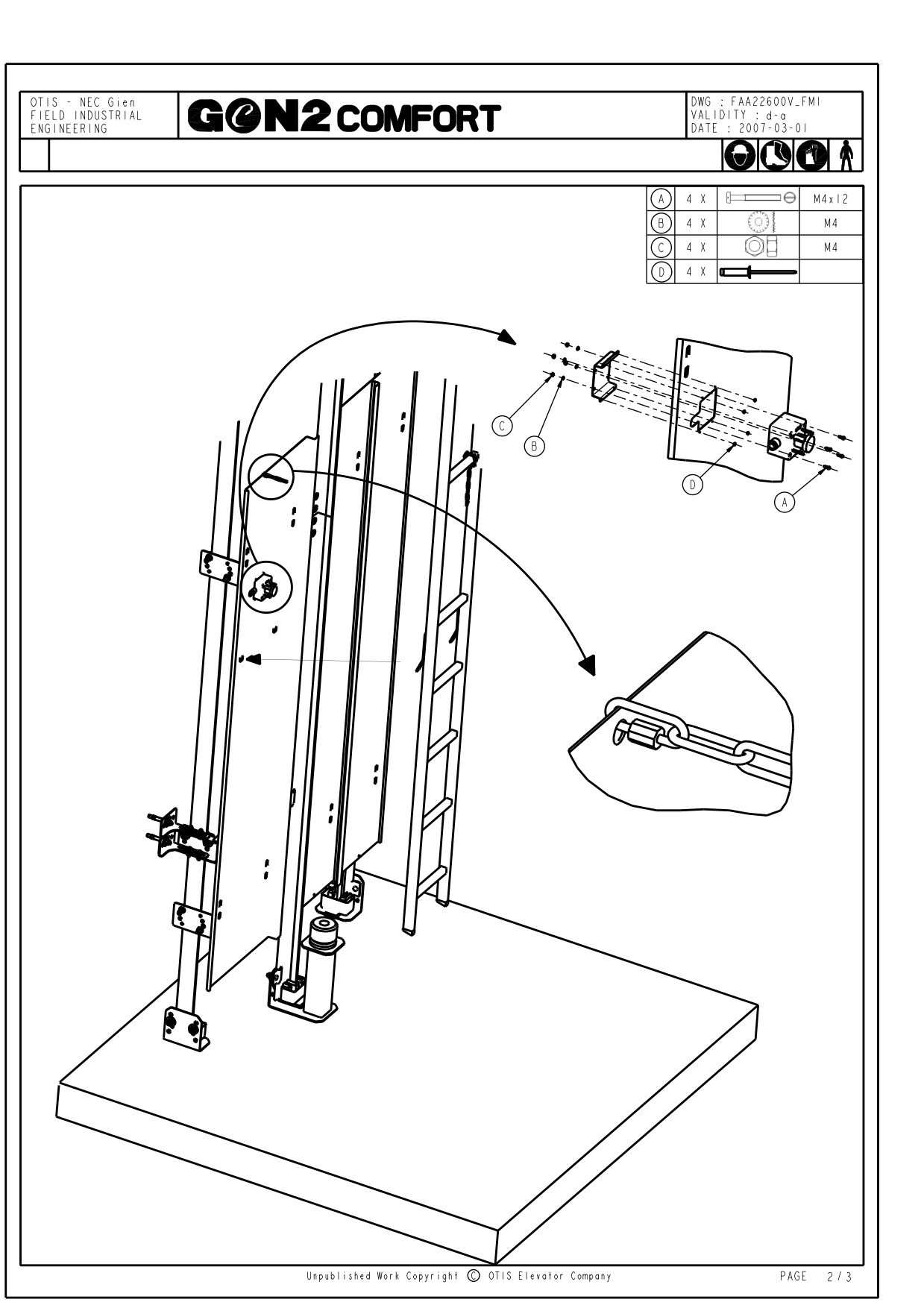

4 X
M4x40
4 X
M4
4 X
M4
Unpublished
Work Copyright C OTIS Elevator Company
PAGE
/

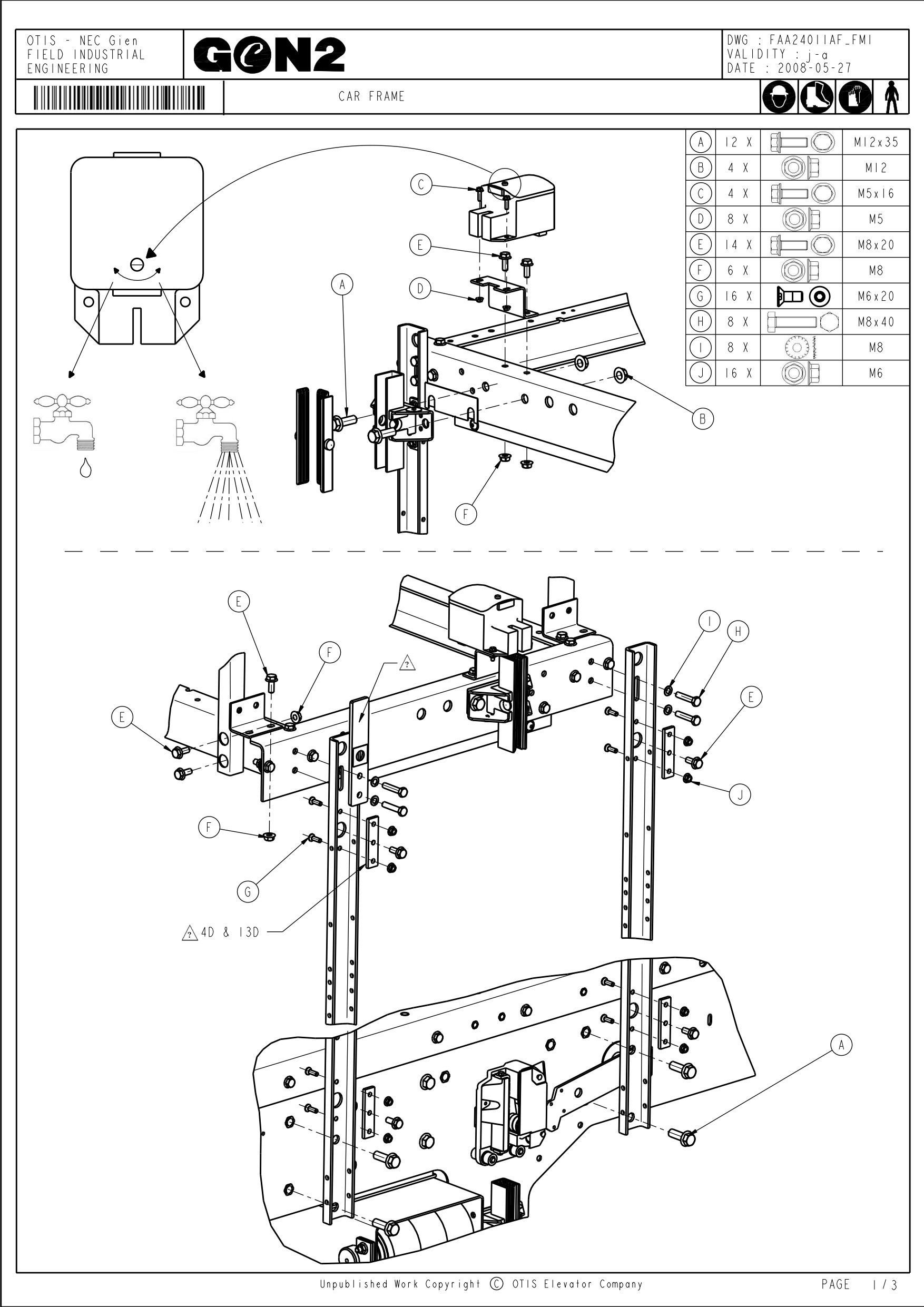

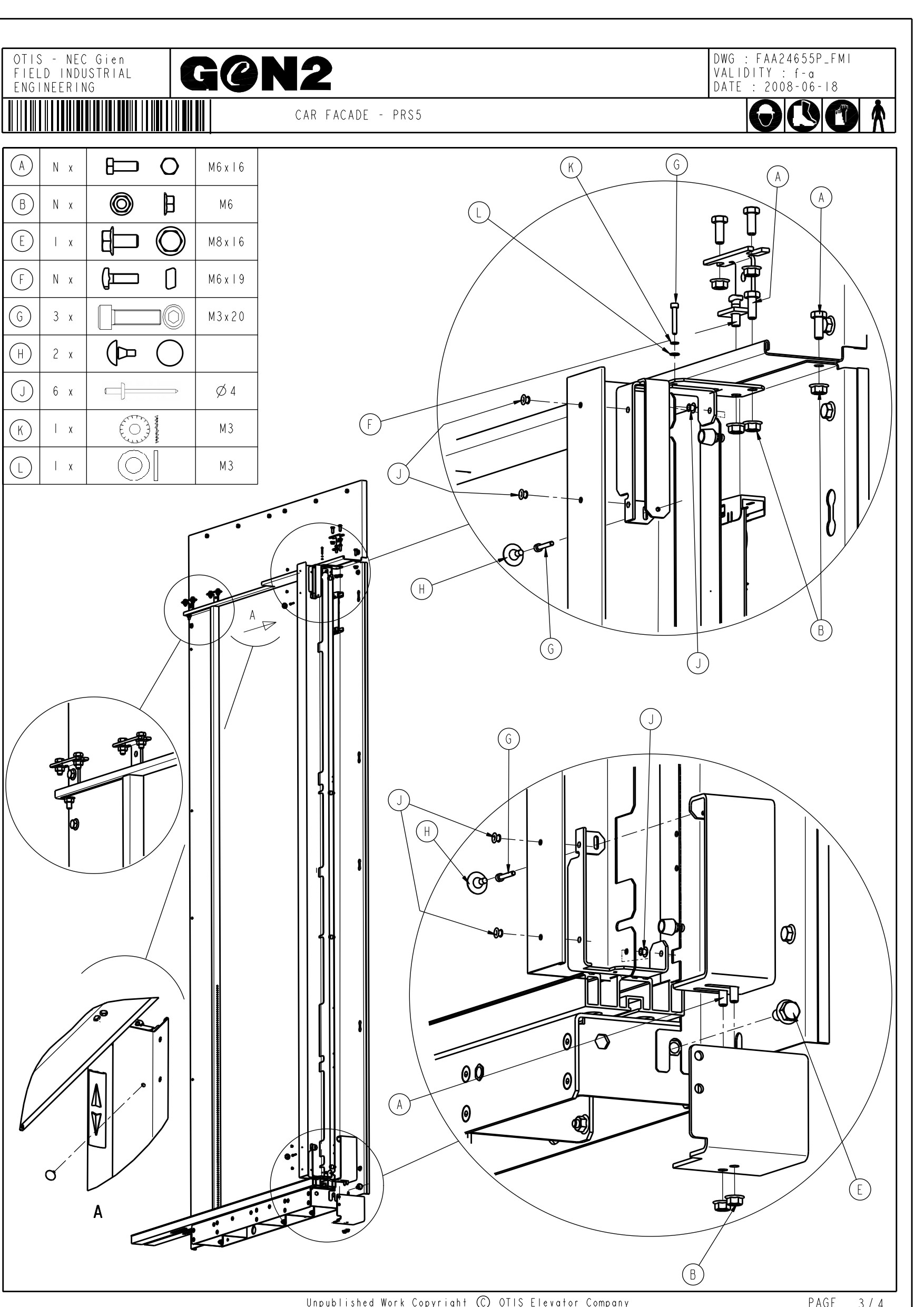

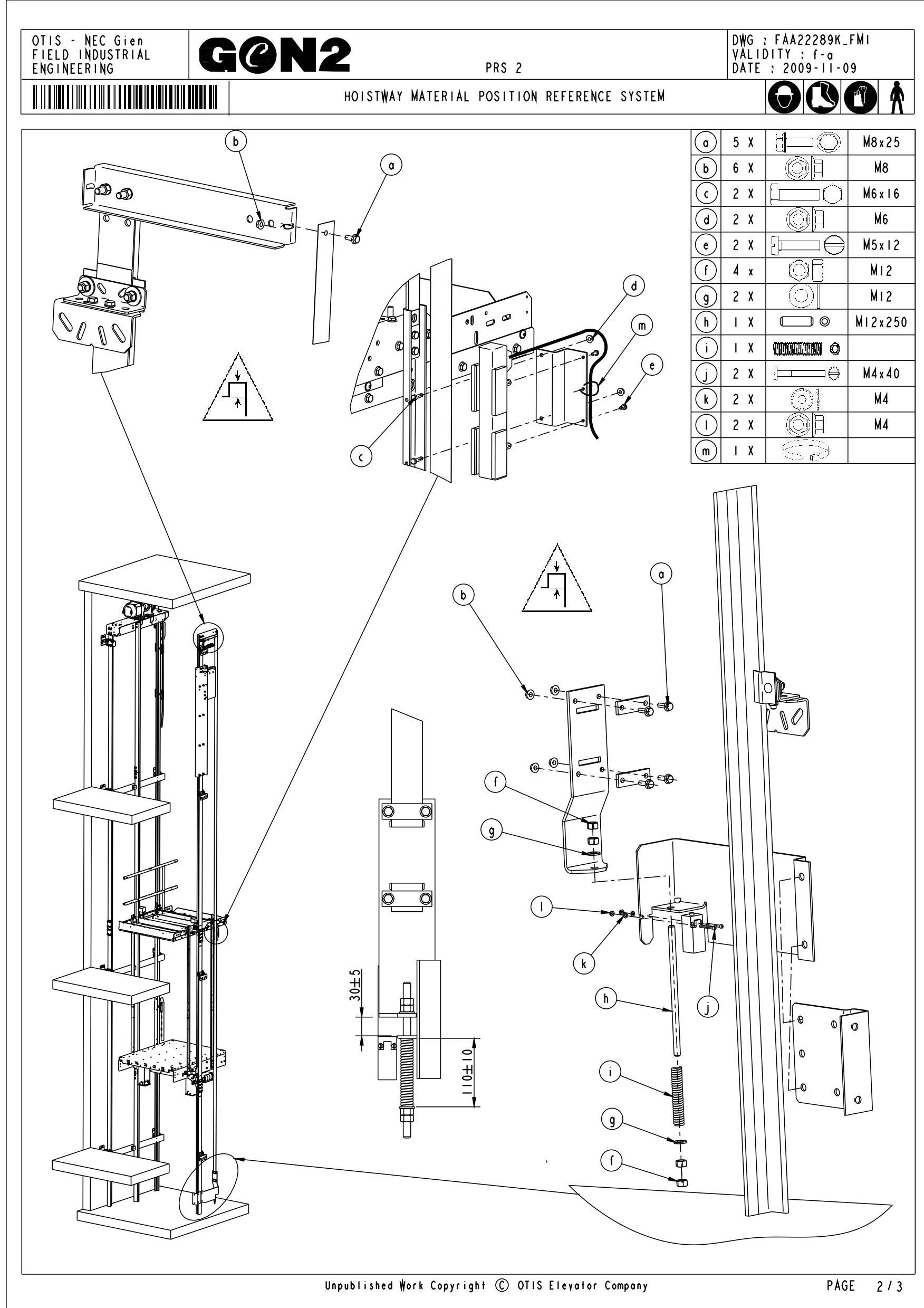

5 X
M8x25
6 X
M8
2 X
M6x16
2 X
M6
2 X
M5x12
4 x
M12
2 X
M12
1 X
M12x250
1 X
2 X
M4x40
2 X
M4
2 X
M4
1 X
Unpublished
Work Copyright C OTIS Elevator Company
PAGE
/

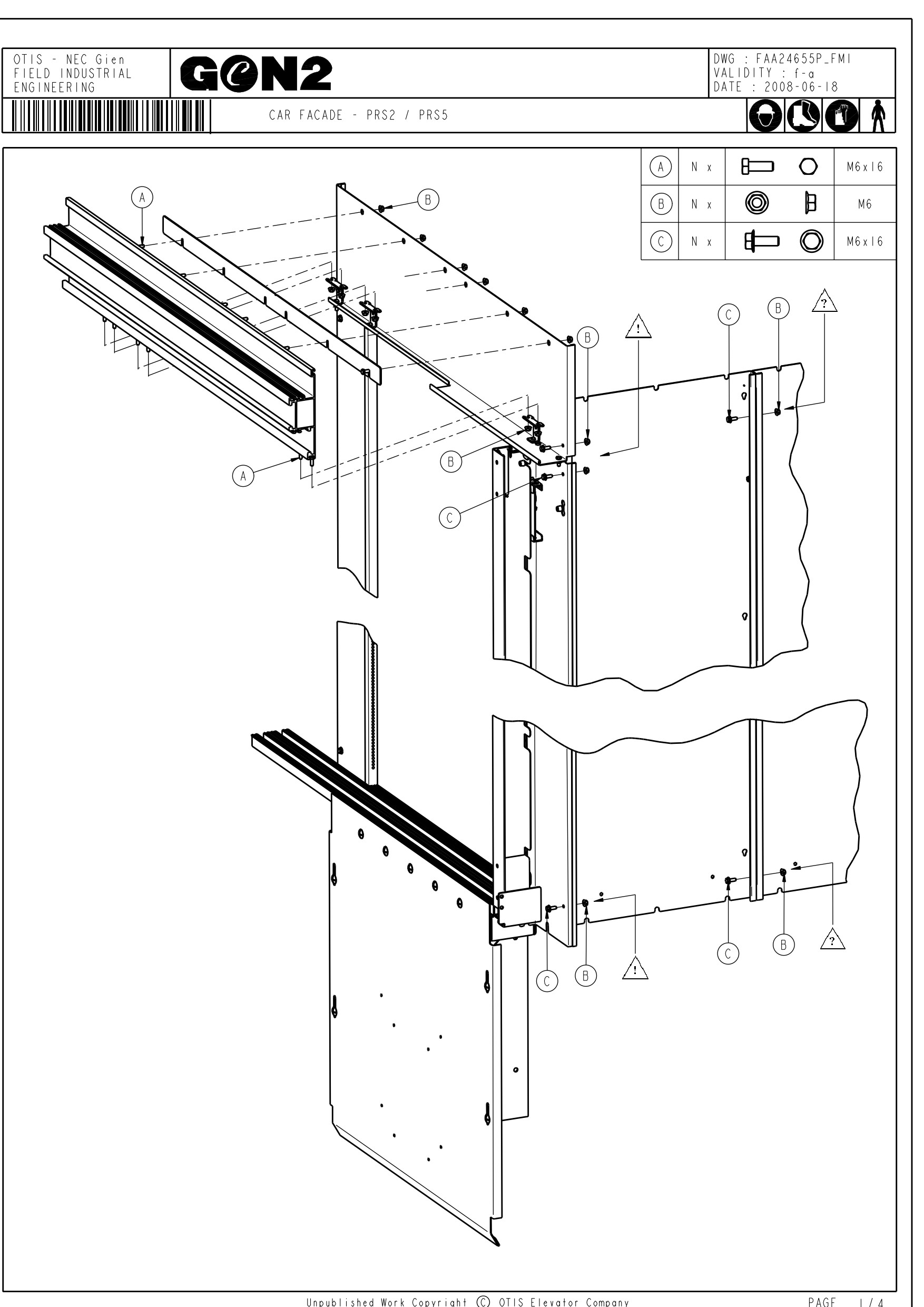

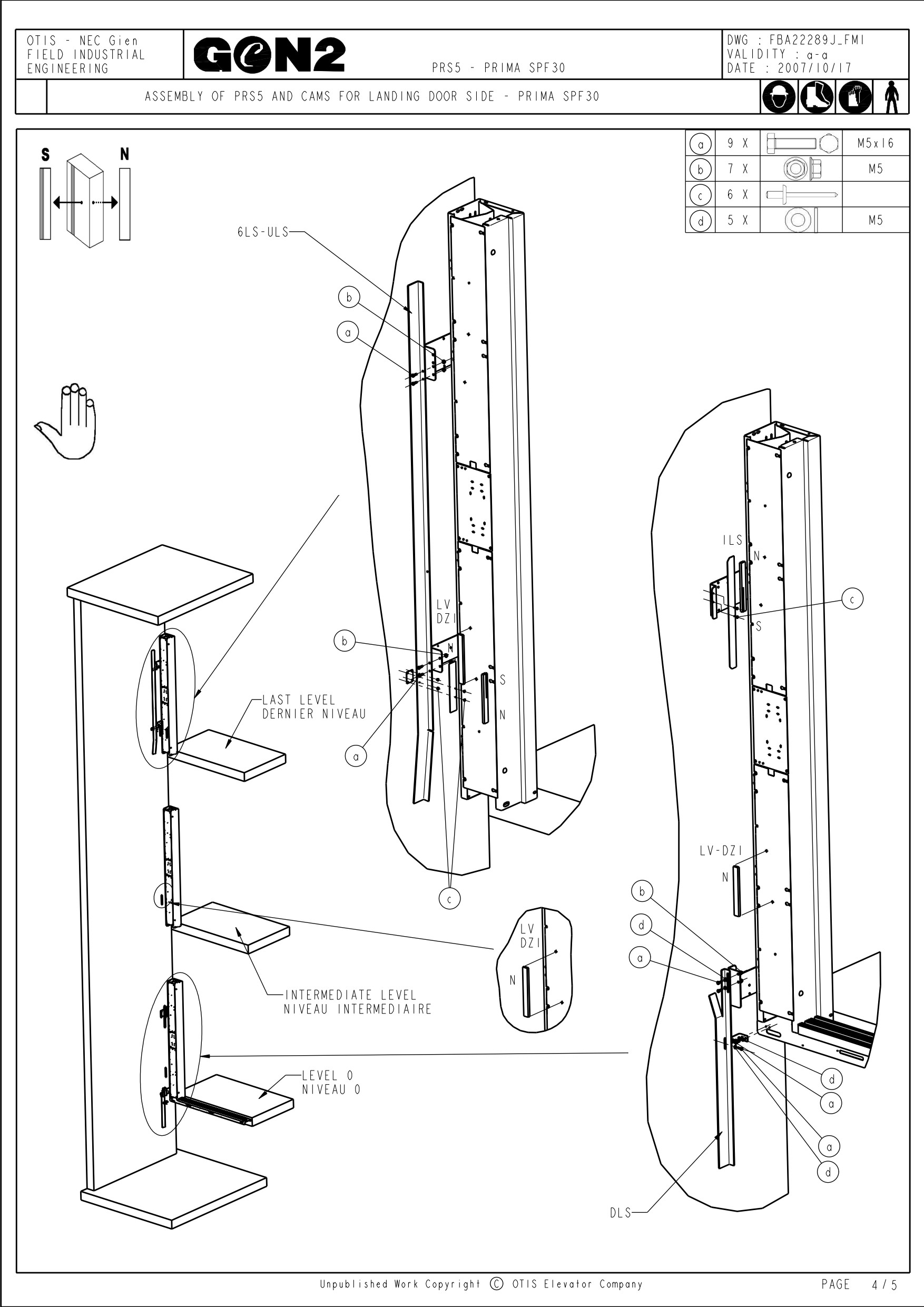

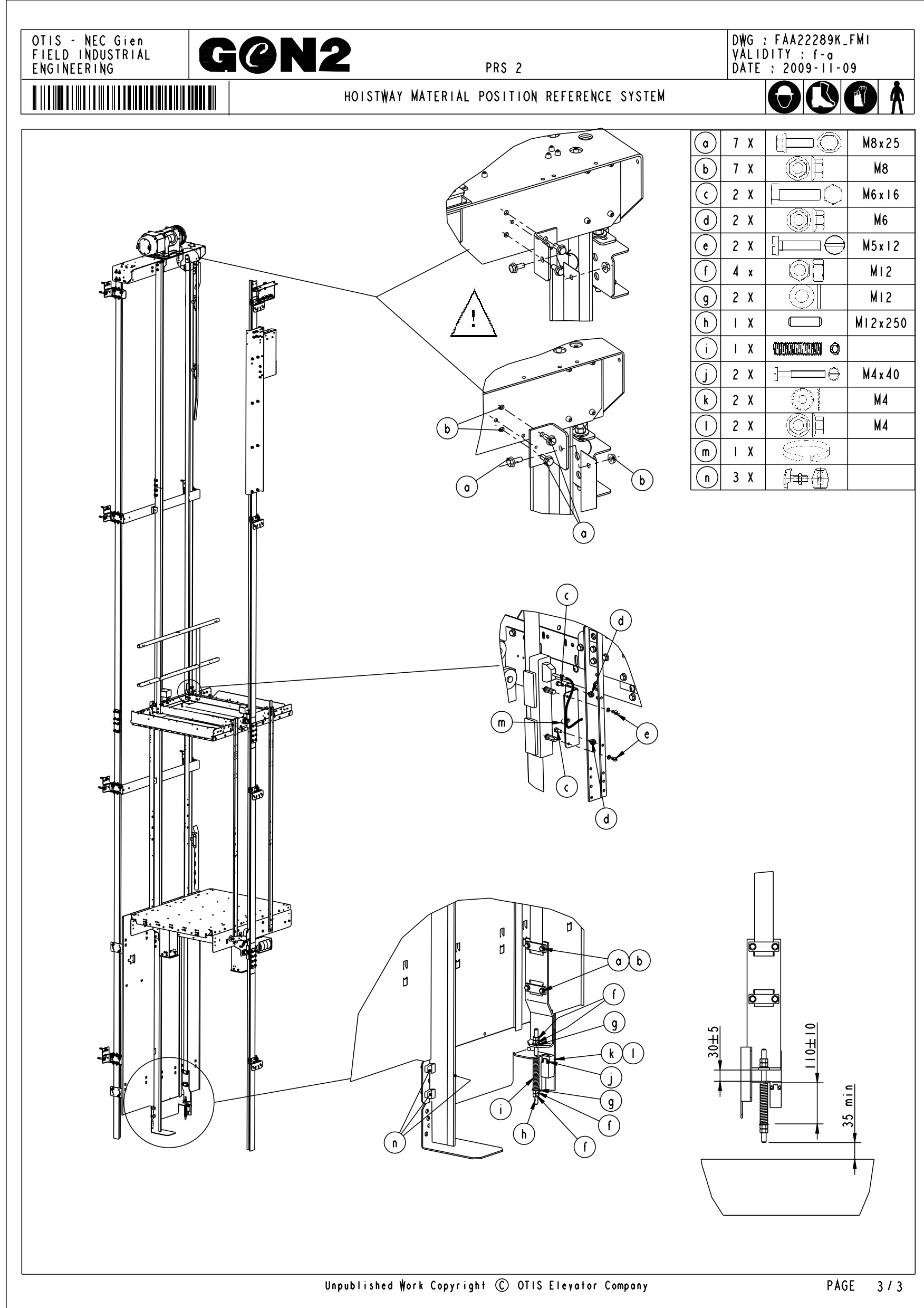

7 X
M8x25
7 X
M8
2 X
M6x16
2 X
M6
2 X
M5x12
4 x
M12
2 X
M12
1 X
M12x250
1 X
2 X
M4x40
2 X
M4
2 X
M4
1 X
3 X
Unpublished
Work Copyright C OTIS Elevator Company
PAGE
/

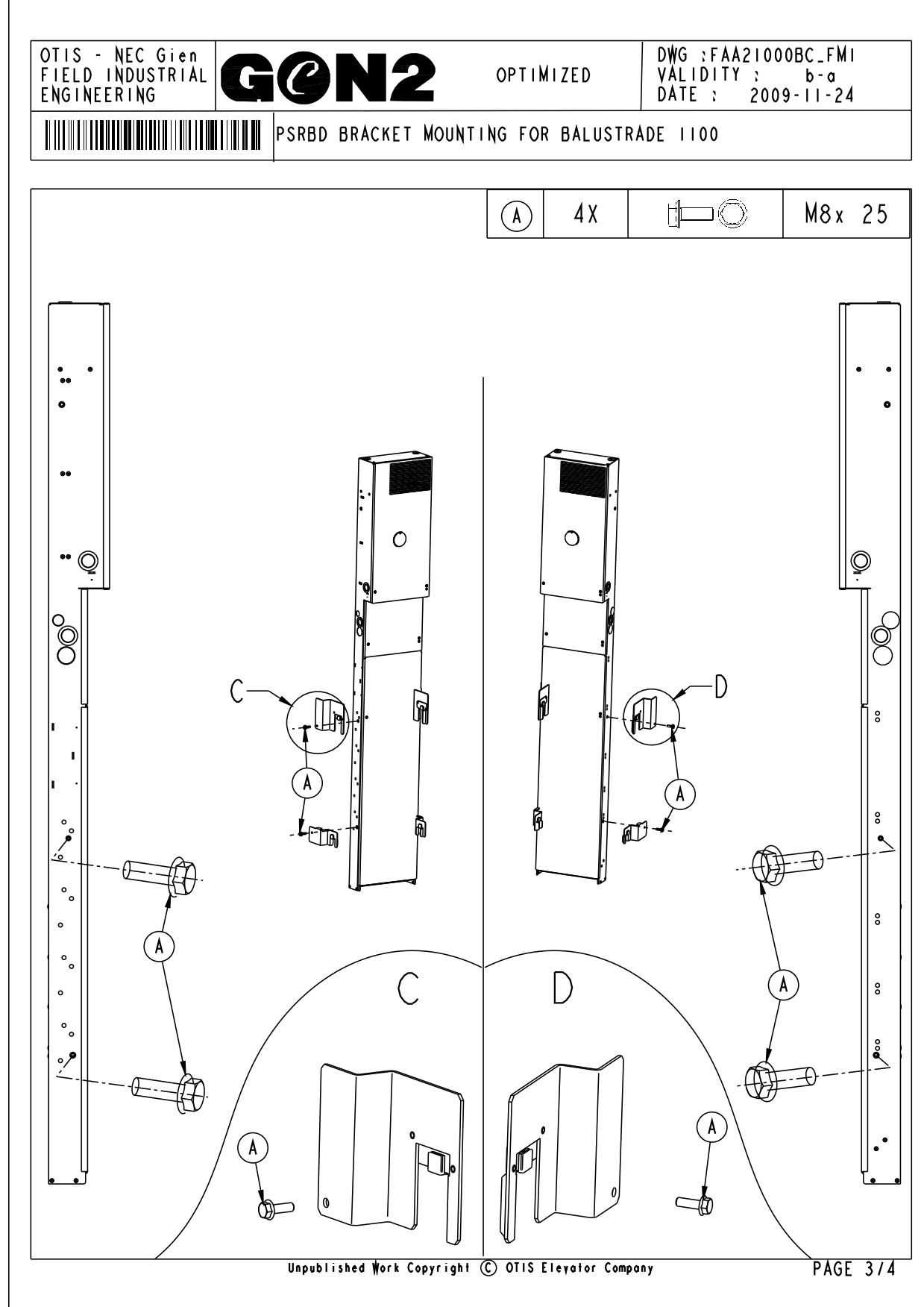

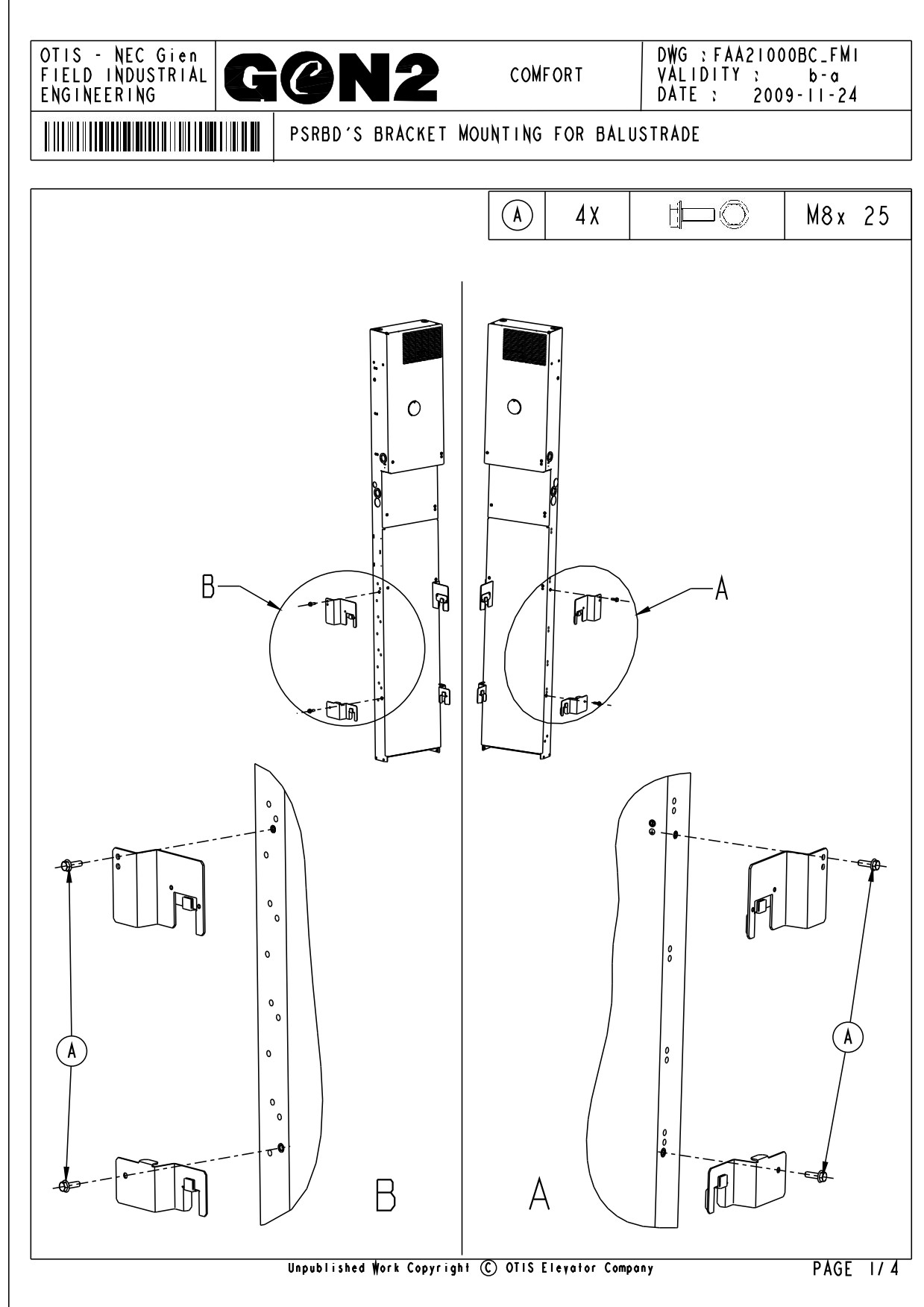

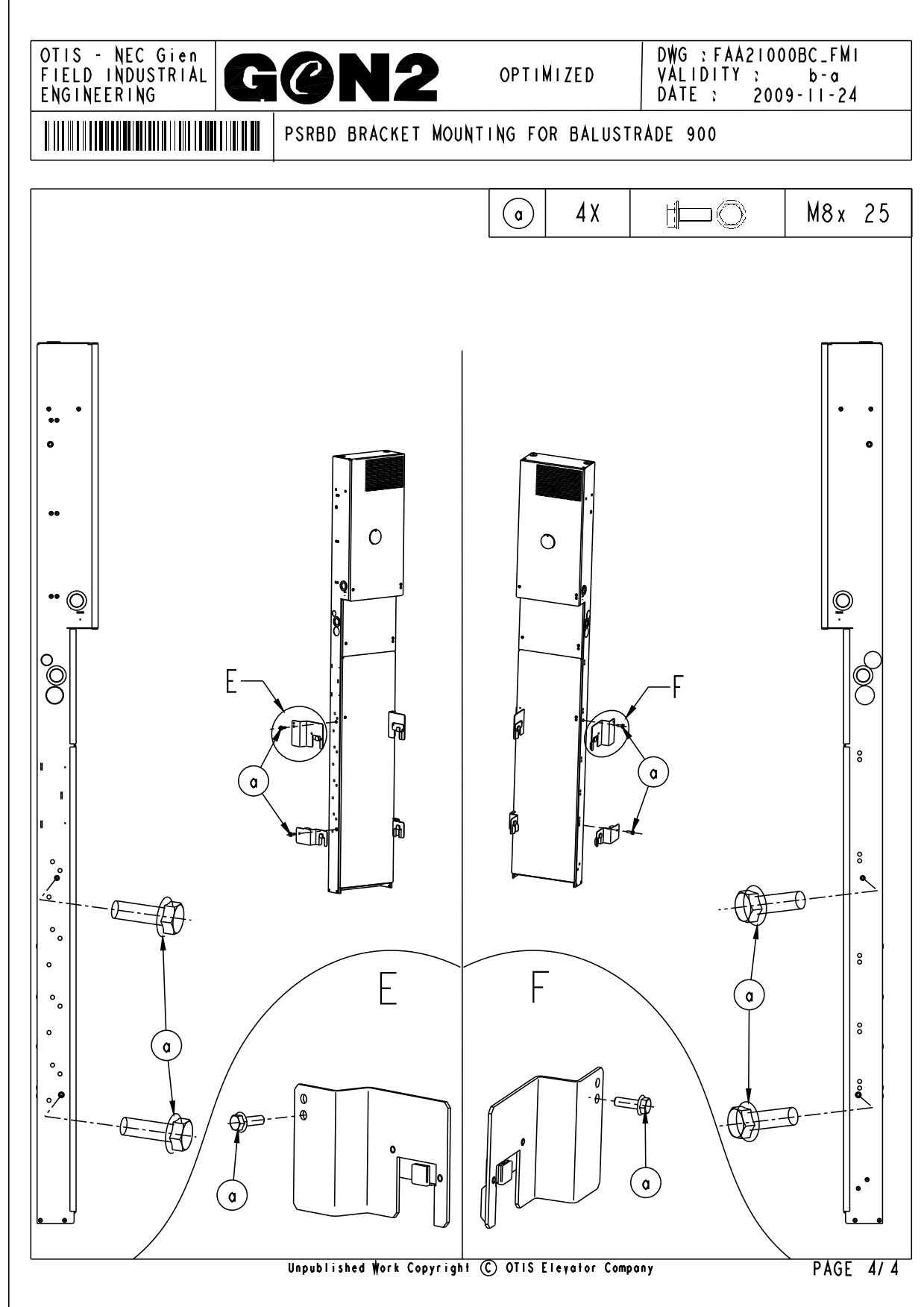

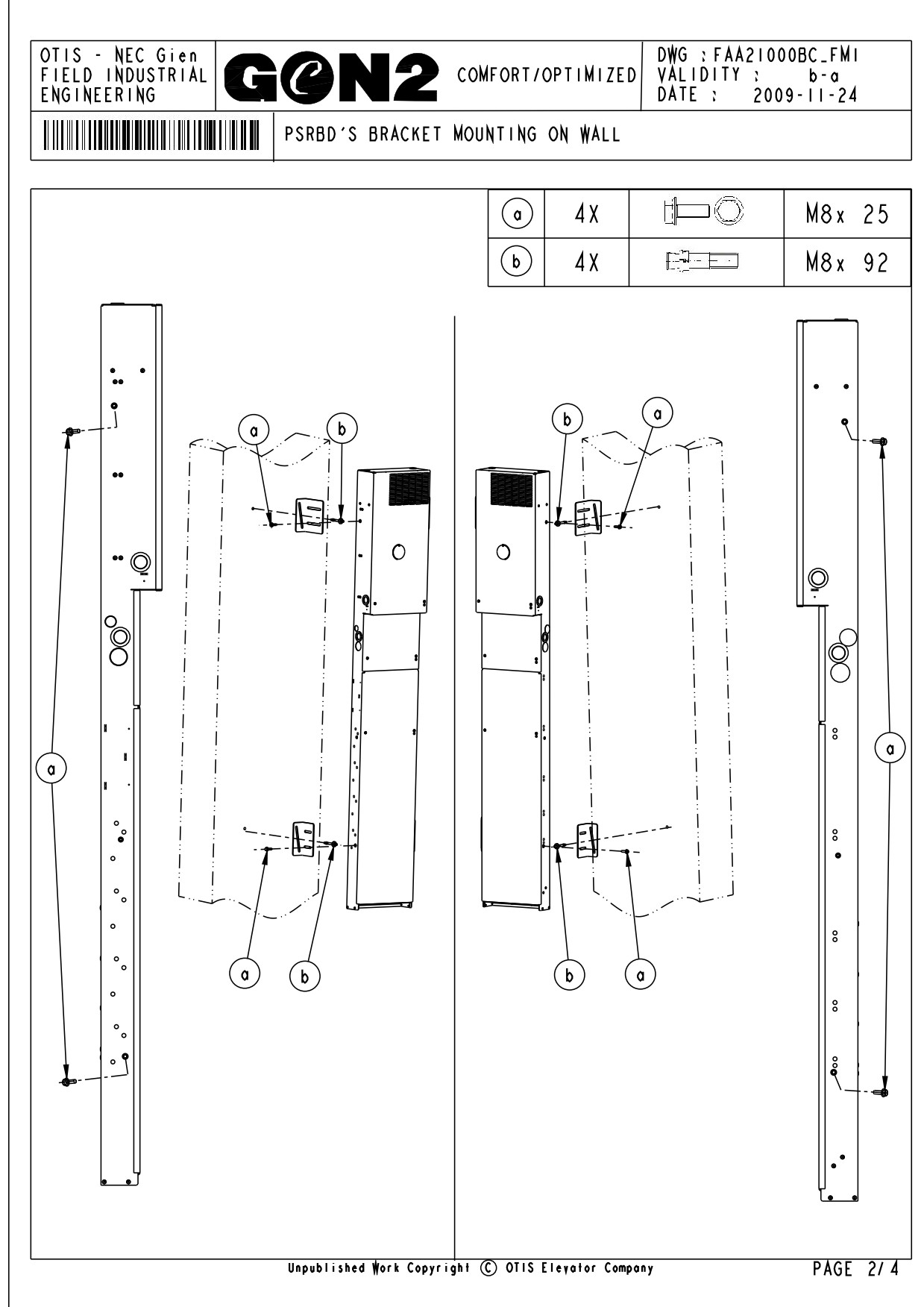

4X
M8x 25
4X
M8x 25
4X
M8x 92
4X
M8x 25
4X
M8x 25

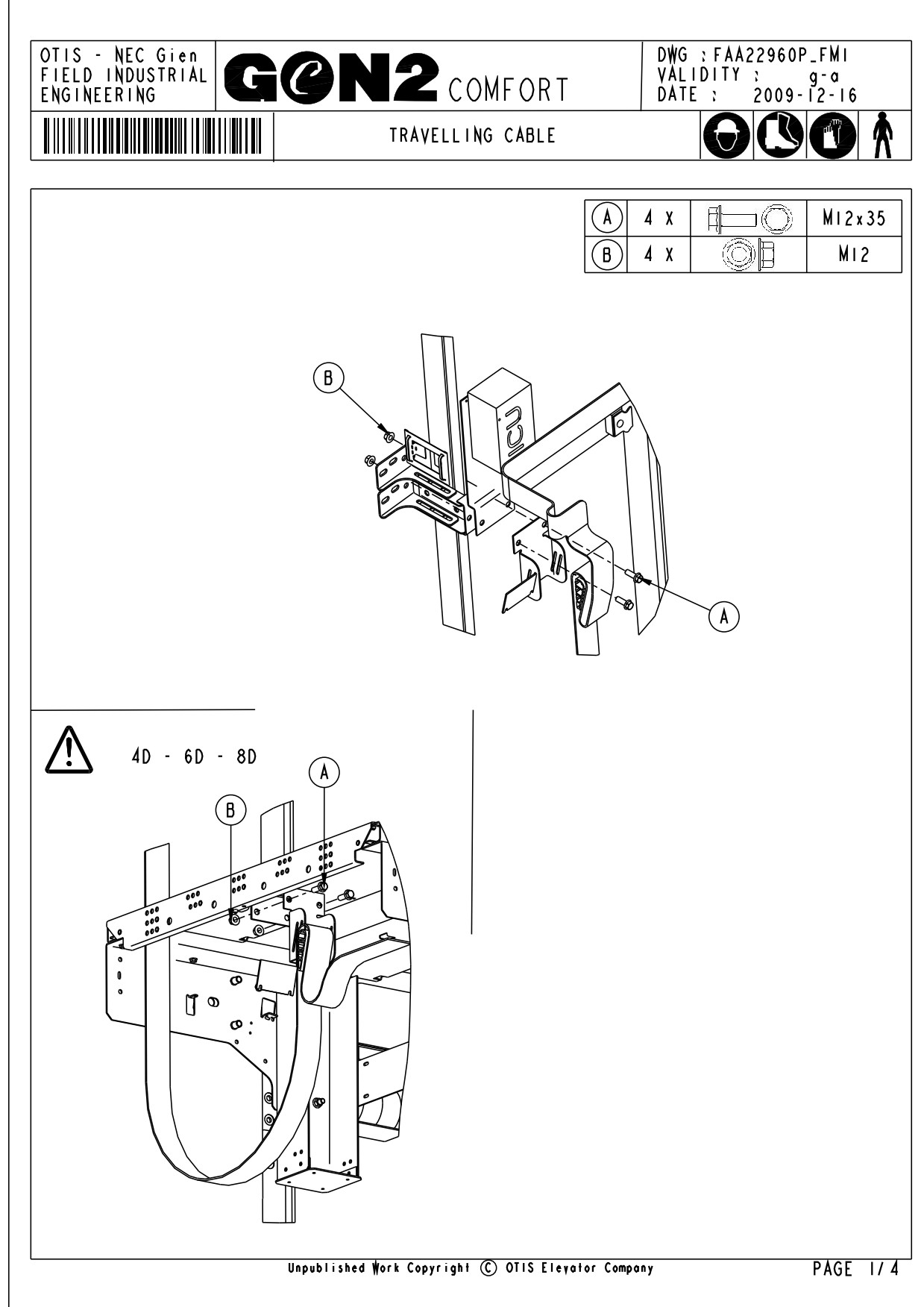

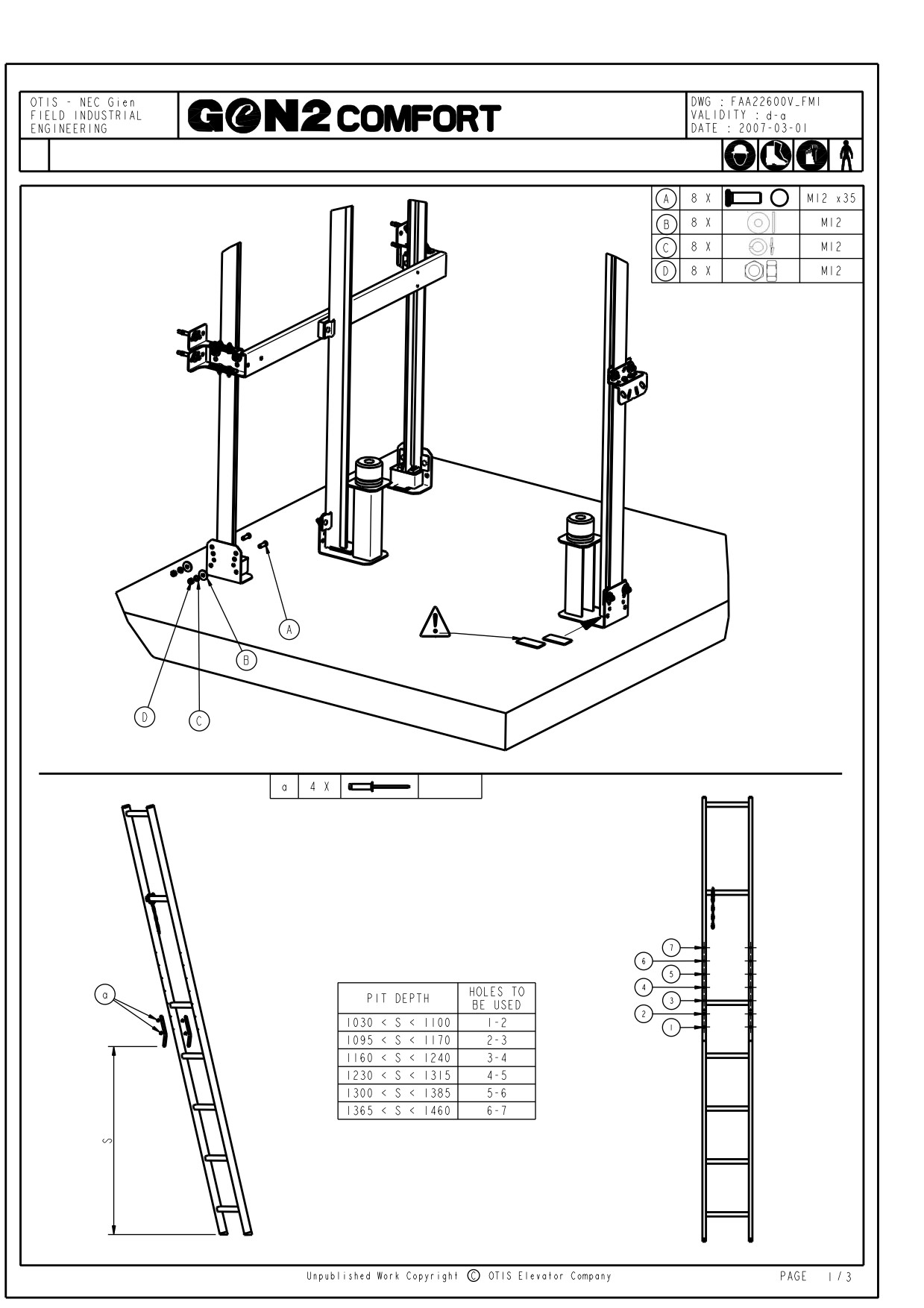

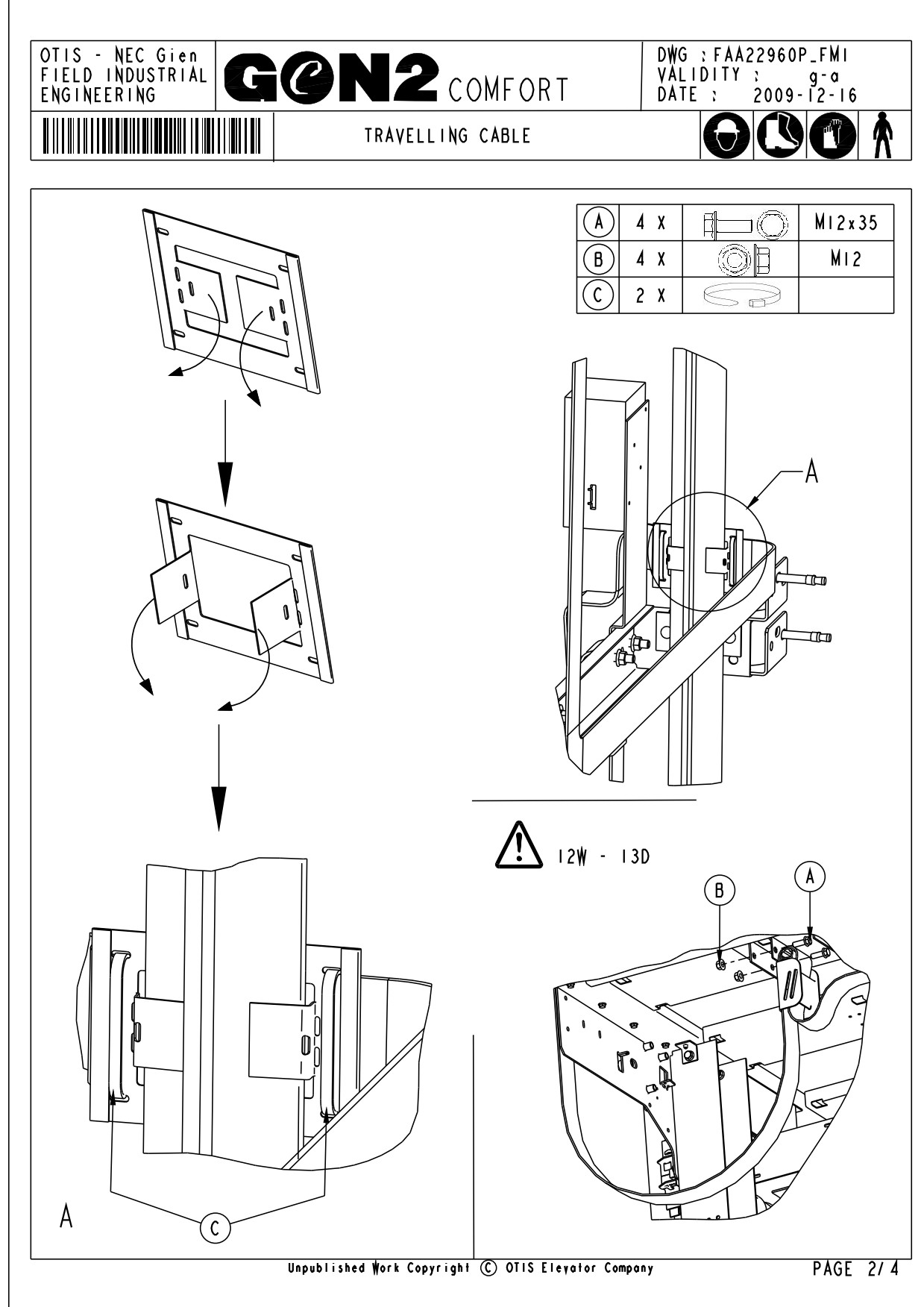

4 X
M12x35
4 X
M12
4 X
M12x35
4 X
M12

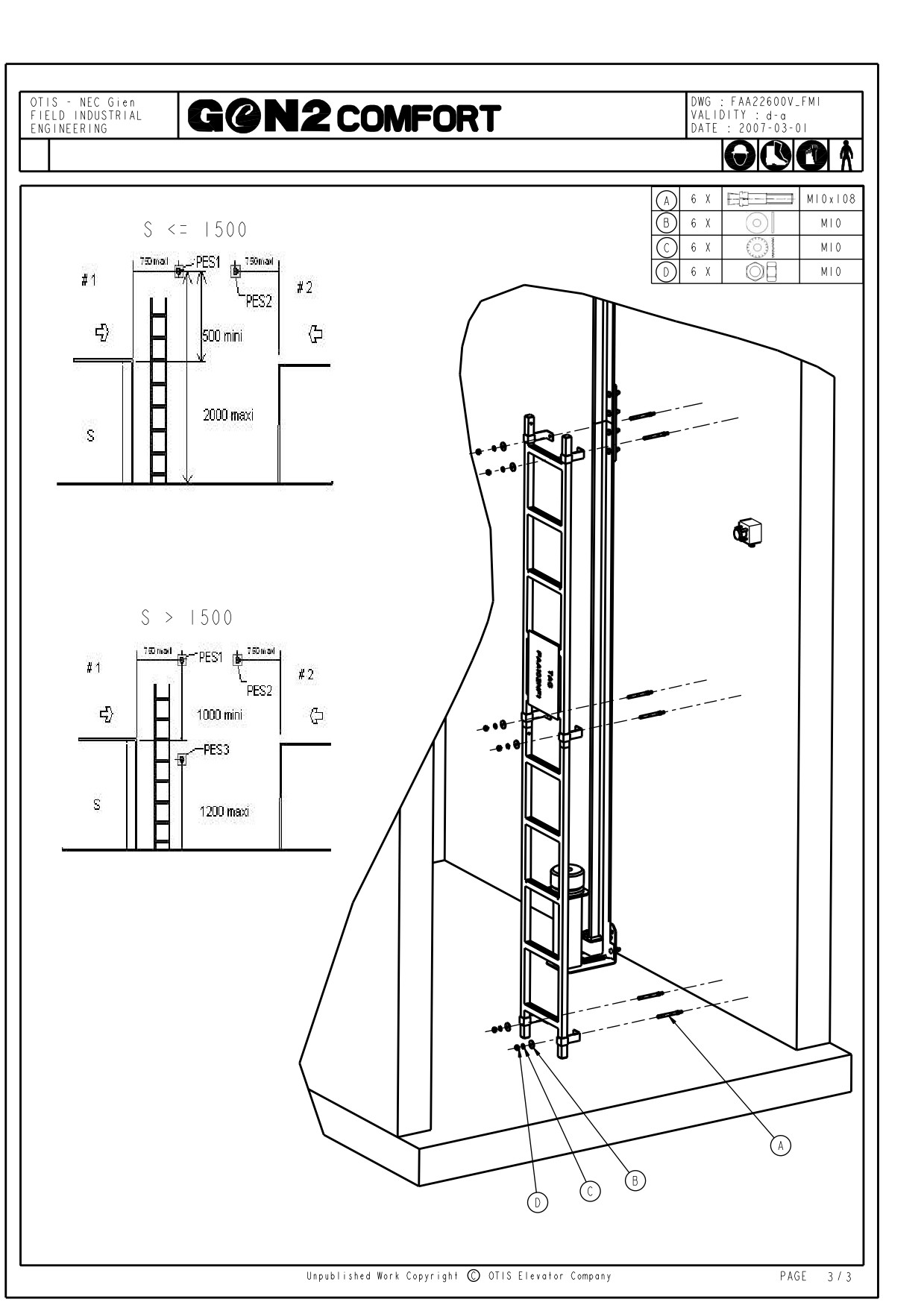

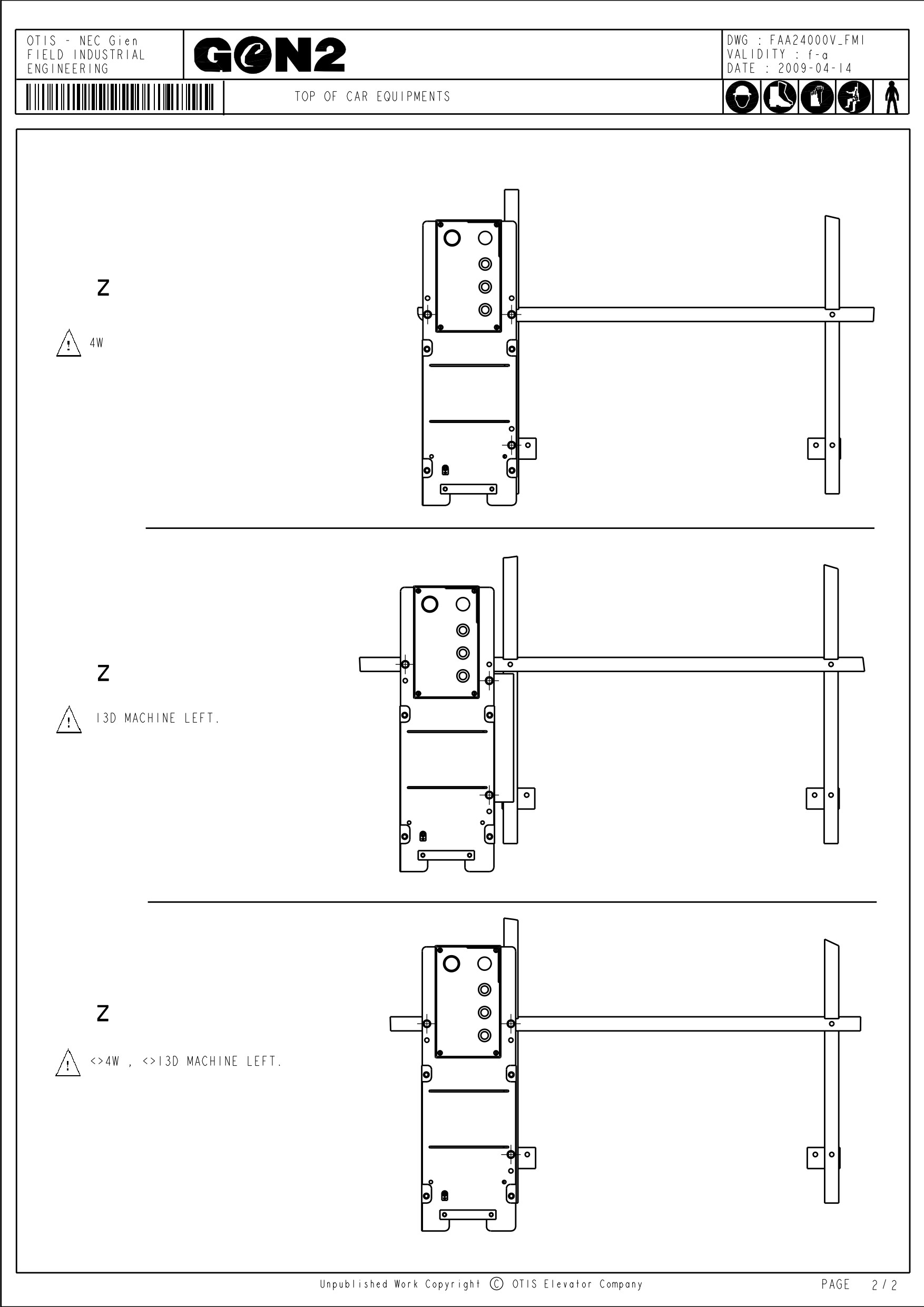

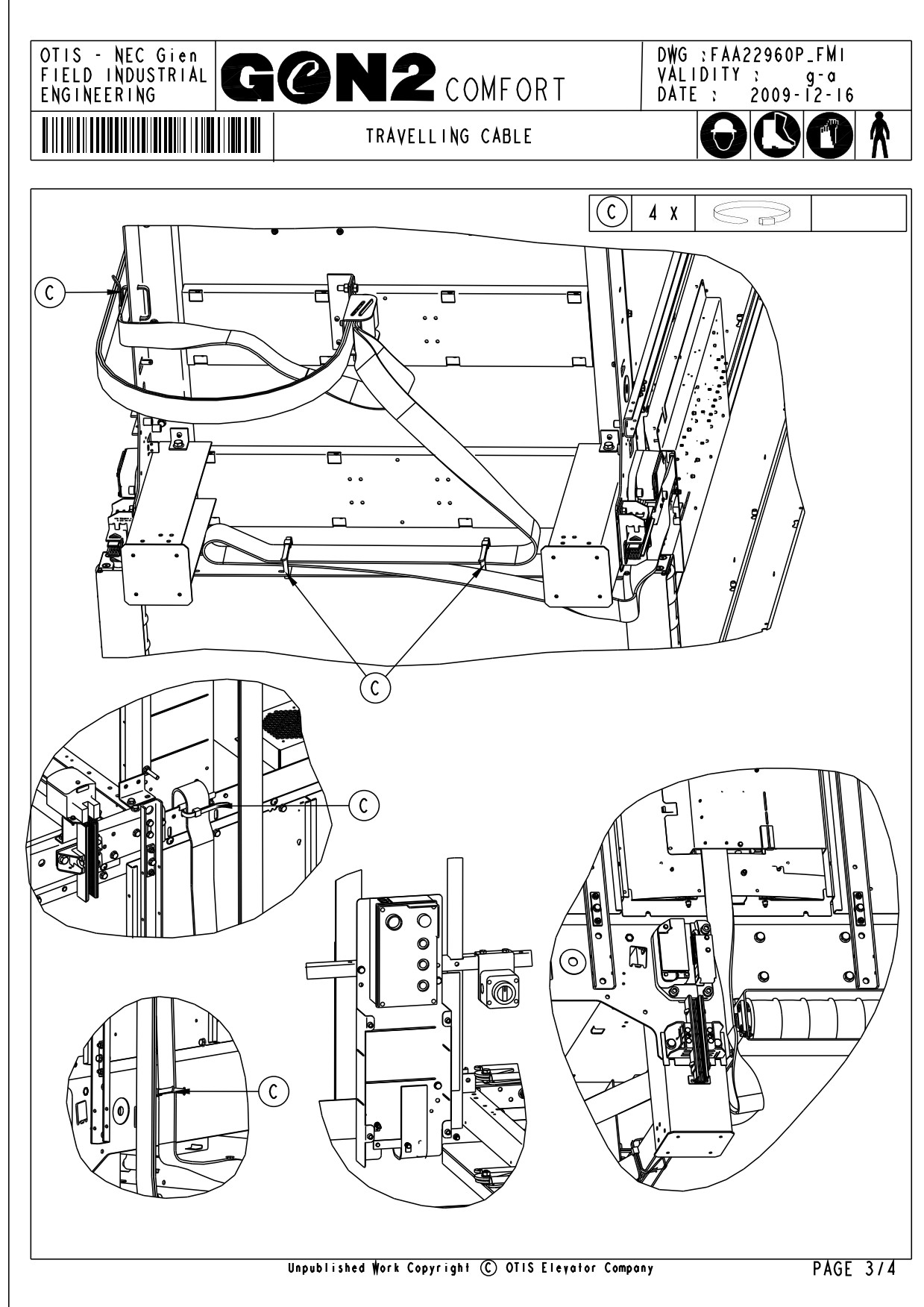

2 X
4 X
OTIS - NEC Gien
Dwg : FAA25AKK11
FIELD INDUSTRIAL
Годность : c-a
Comfort
ENGINEERING
Дата : 01/12/2009
W

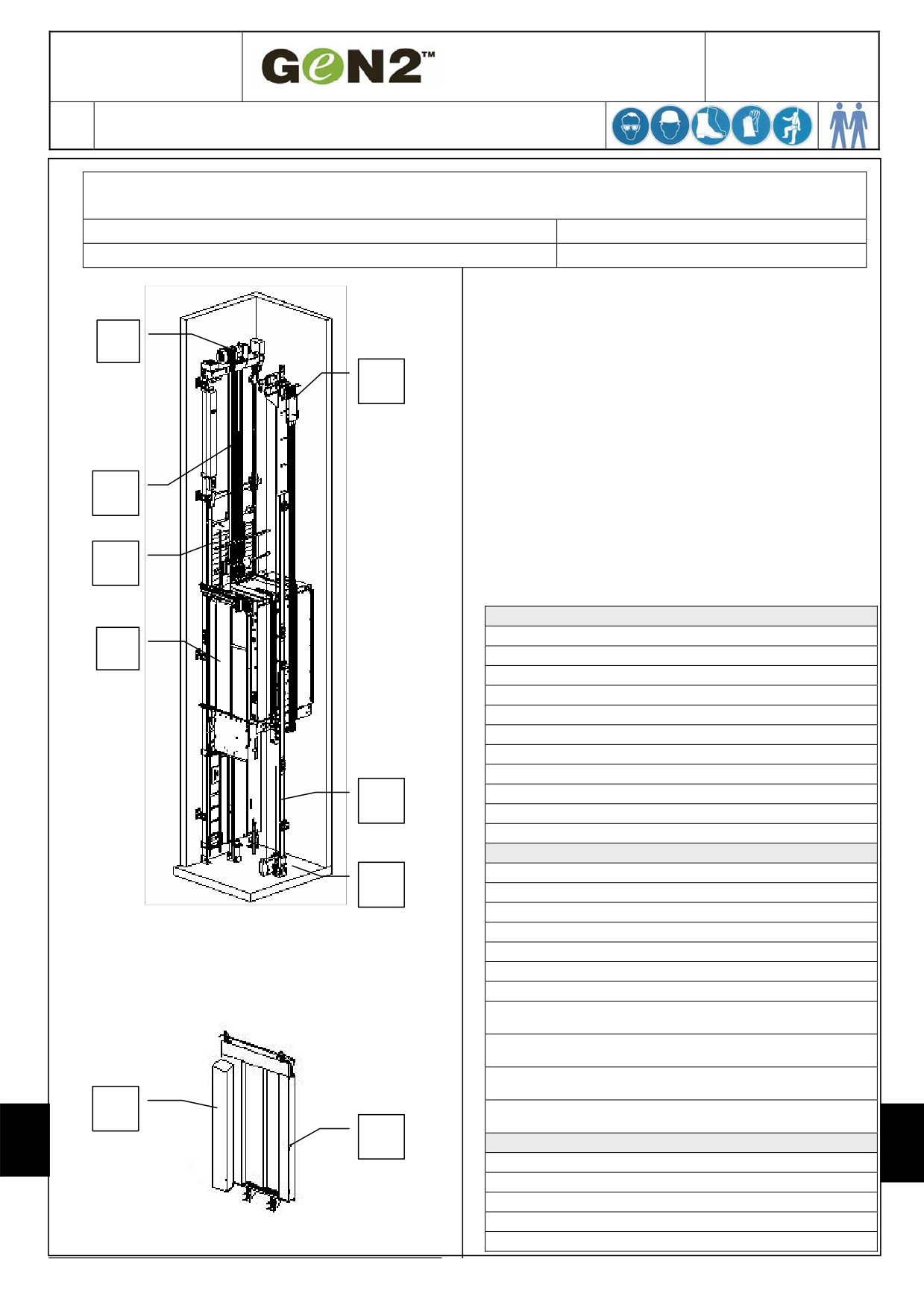

1- ОКОНЧАТЕЛЬНЫЙ КОНТРОЛЬ
Зачеркнуть клеточки после контроля каждого из указанных ниже постов.
1
Номер контракта : ………………………….
1
Дата контроля :
Бригадир :
кем :
Подпись :
2
1 . Щит управления
2
2 . Приямок и шахта
3 . Направляющие
7
4 . Ограничитель
3
5 . Противогруз
3
6 . Тяговые плоские ремни
4
7 . Лебёдка
Установка
4
4
Регулировка
8 . Этажные двери
Установка
Регулировка
6
5
5

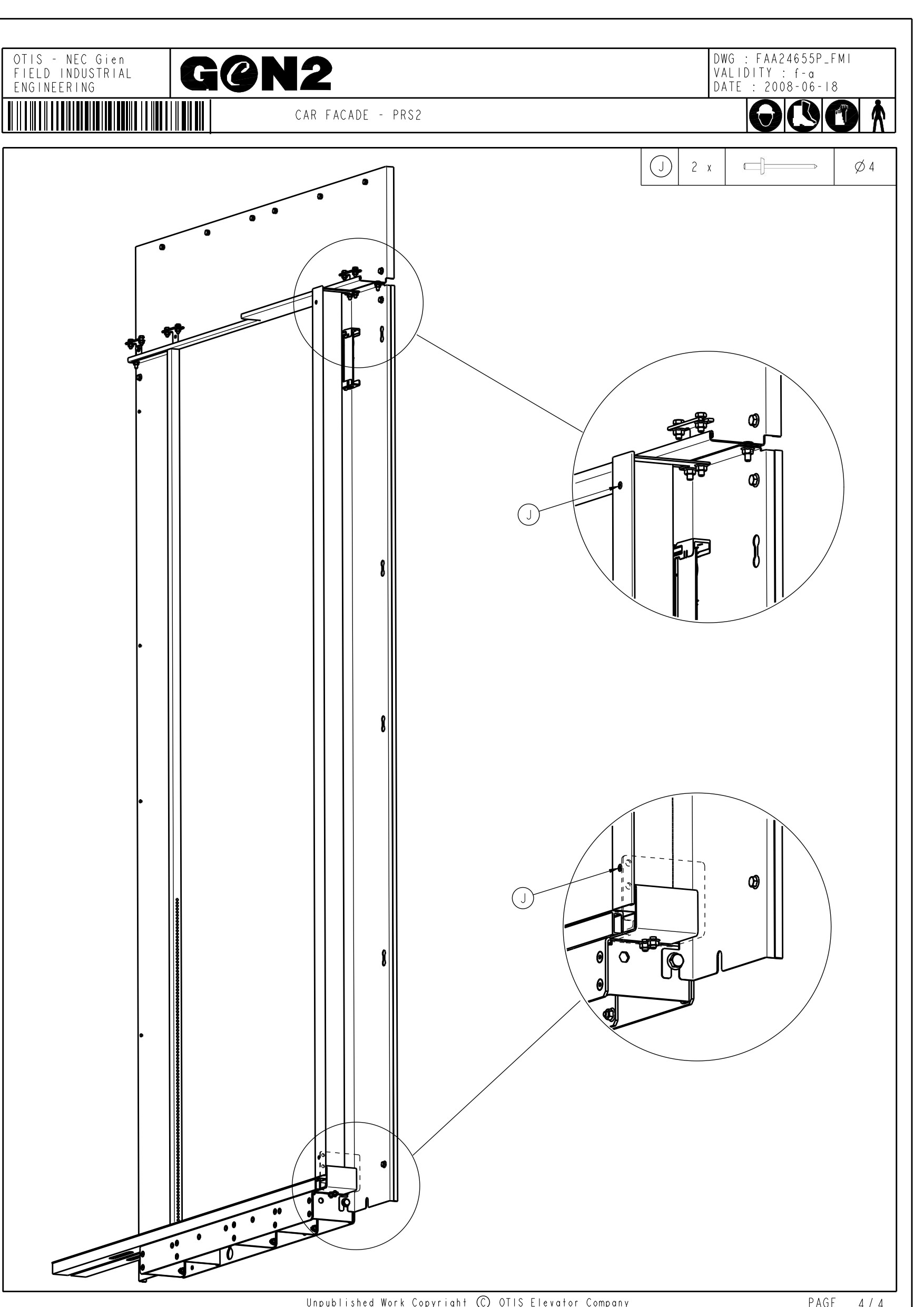

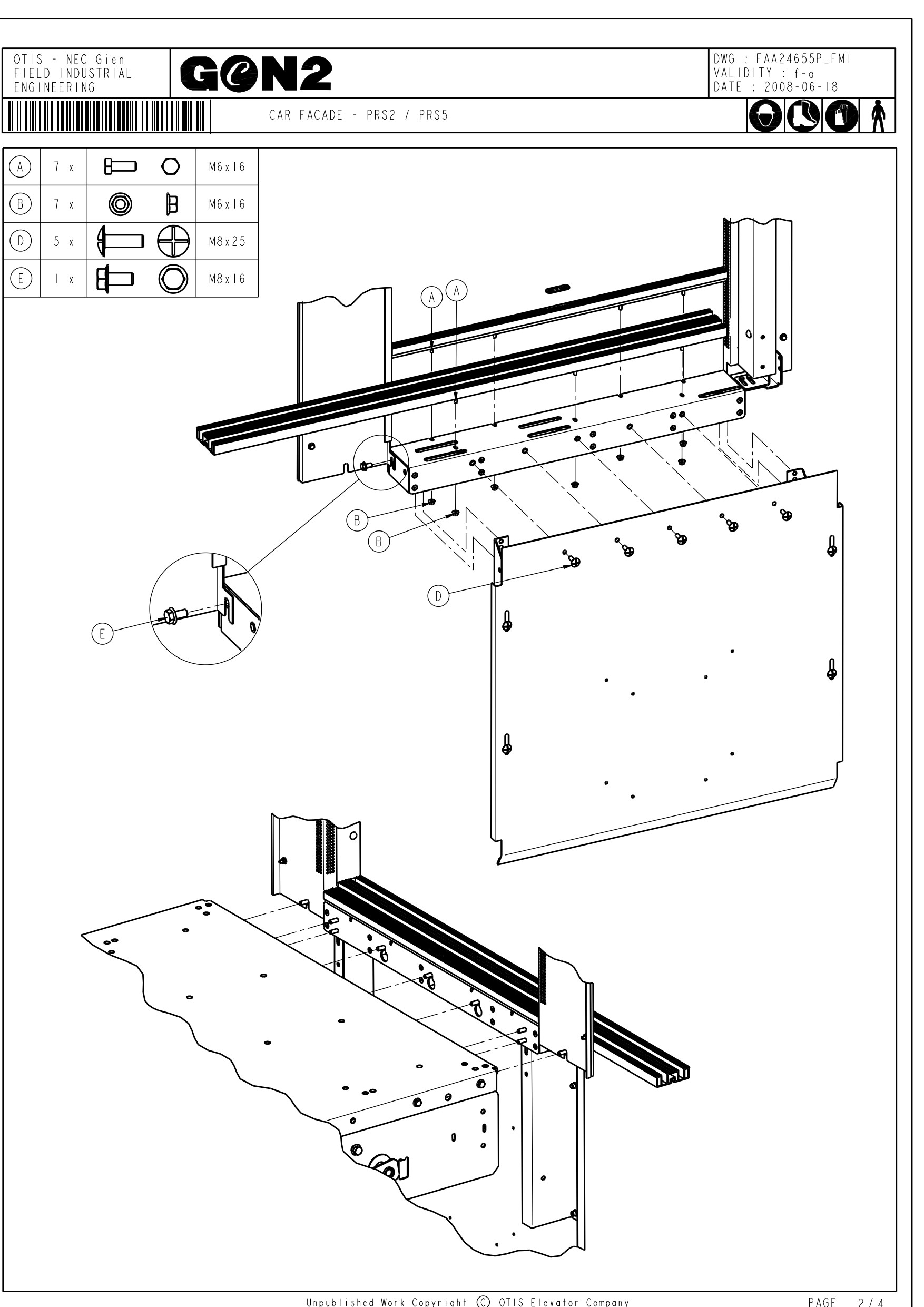

9 . Кабина
Установка
Регулировка
5
10 . PSRBD в шахте (без иллюстрации)
6
6
11 . Доводка стройки
КОНТРОЛЬНЫЙ ЩИТ
Доступ через освещенное пространство
7
9
7
Доступ не через частное помещение
Высота доступа : 1.8m минимум
Рабочая высота и высота движения : 1.8 м минимум
8
Наличие инструкций по оказанию помощи
8
Наличие инструкции по разблокировке
Блокировка основного предохранителя
Генератор независимого освещения
9
Проверить зажим соединений
9
3
Провести регулировку в соответствии с инструкцией
Проводка кабеля в соответствии с нормами CEM
ПРИЯМОК И ШАХТА
10
10

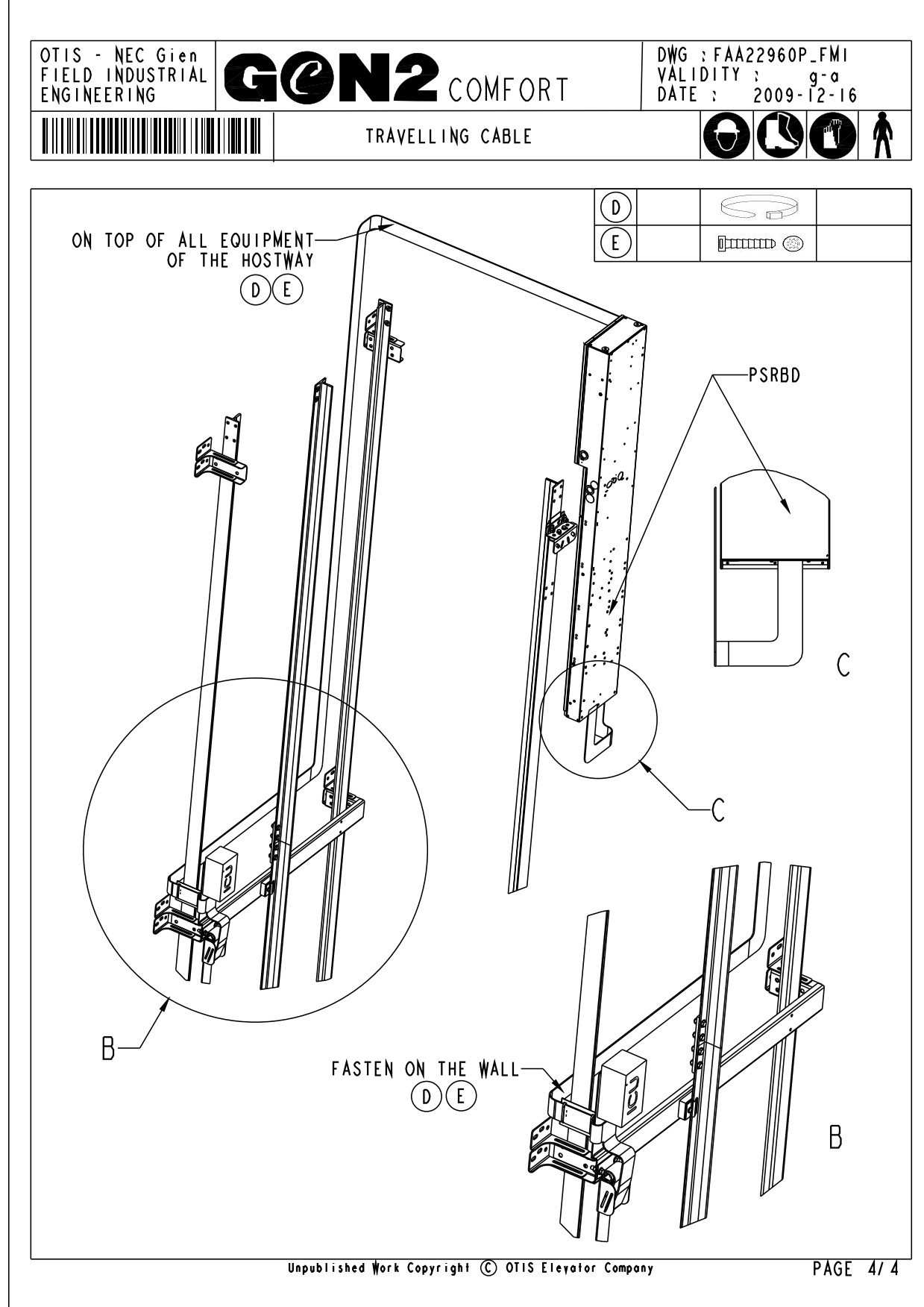

Марка производителя на внешней стороне гибкого кабеля
2
Место под гибким кабелем в соответствии с планом
Кнопка PES доступна с этажа (< 700 мм)

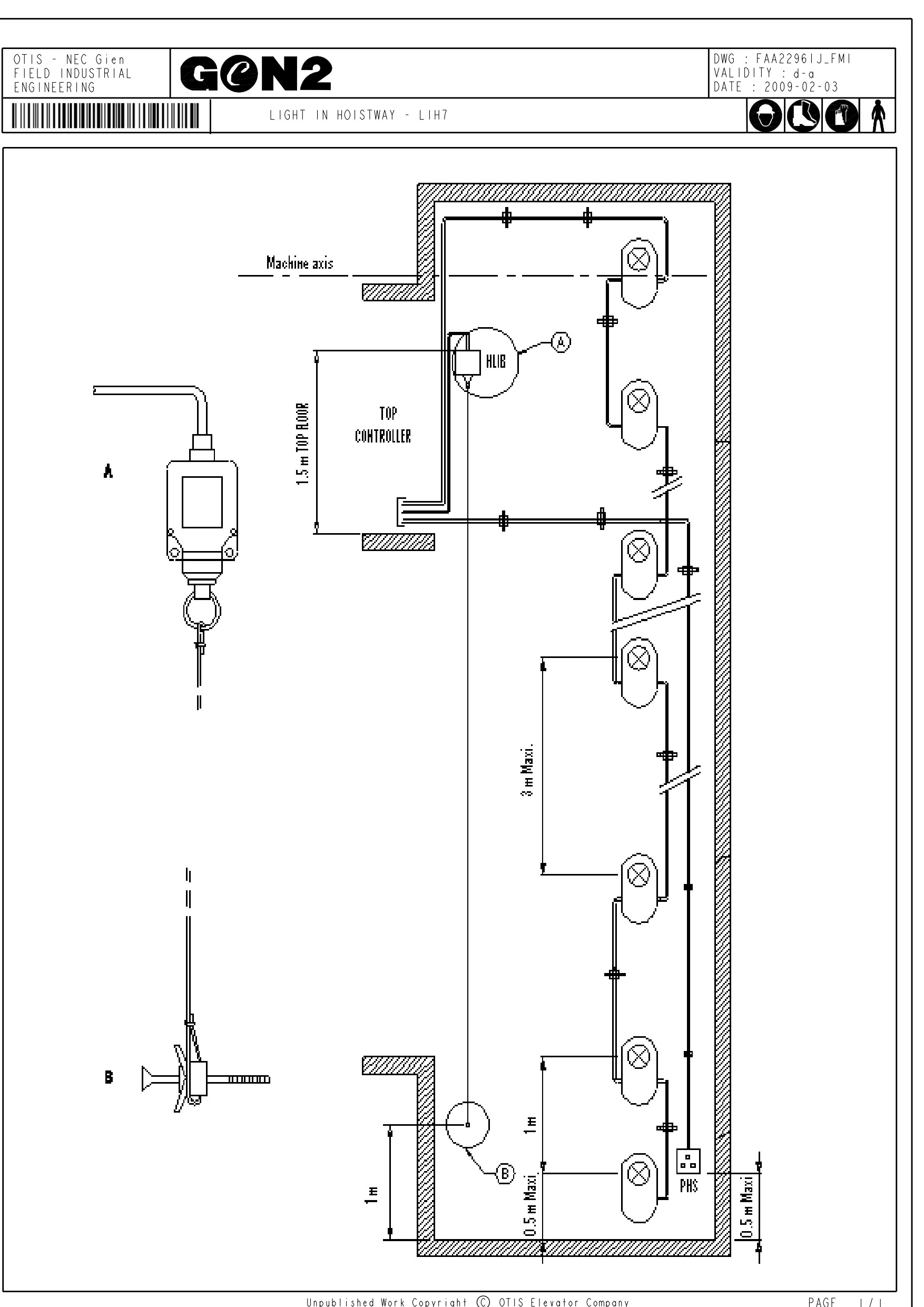

Освещение шахты
11
11
Использпвание шахты в исключительных случаях
Свободный доступ к верхней вентиляции
Наличие лестницы и креплений
12
Отделить в приямке друг от друга соприкасающиеся
12
приборы в соответствии с планом
Отделить на высоту (если < 50cm) соприкасающиеся
приборы в соответствии с планом
Безопасность не полностью закрытой шахты в
13
13
соответствии с планом
1
Опора или другое средство безопасности под
противовесом, если противовес подвешен
8
W1
НАПРАВЛЯЮЩИЕ
W1
Очистить направляющие и обточить шов прокладки
DEG : ± 1mm maxi в соответствии с планом
Наклон отрегулирован
Штихмас направляющих
15
15
Расстояние между креплениями в соответствии с планом
Unpublished Work Copyright © OTIS Elevator Company
СТРАНИЦА 1 / 2
OTIS - NEC Gien
Dwg : FAA25AKK11
FIELD INDUSTRIAL
Годность : c-a
Comfort
ENGINEERING
Дата : 01/12/2009
W
1- ОКОНЧАТЕЛЬНЫЙ КОНТРОЛЬ
ОГРАНИЧИТЕЛЬ
Кабина
Ограничитель установлен
Монтаж
1
1
Проверить направление присоединения ограничителя
Соединение ограничитель/ловители
Проверить пломбировку на стержне и гайке пружины
Проверить направление зажимов канатов (гайка со
стороны работающей стренги)
Наличие таблички с описанием
Зазор между кабиной и перегородкой в соответствии с
2
Установка капота
2
планом
Установить и провести испытания механического
Установить листы выравнивания
страховочного ограничителя
Установить компенсационные цепи

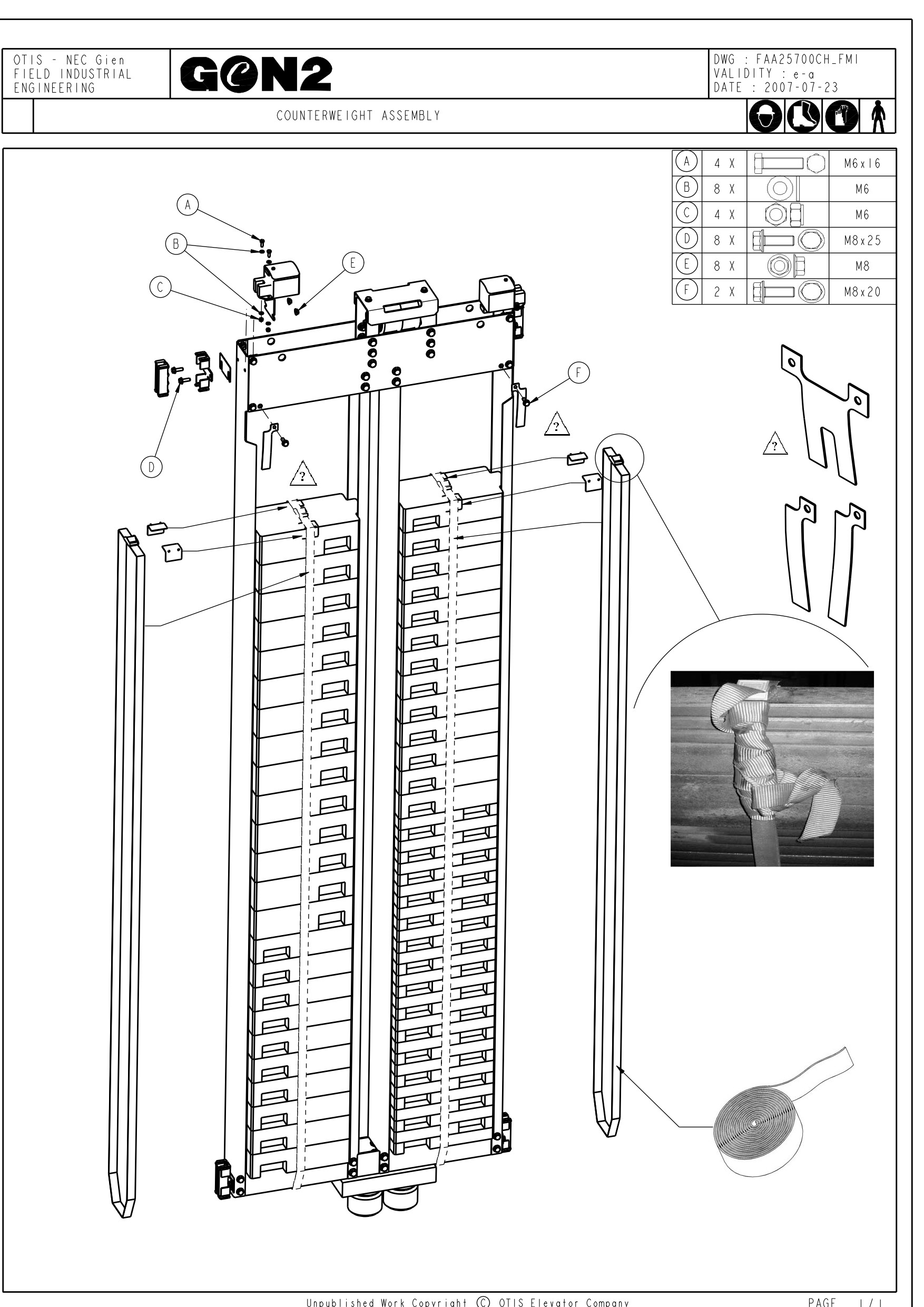

ПРОТИВОВЕС
Регулировка
3
Установить гарнитуру ползунов
3
Очистка оператора и линейки
Зазор в DEG : 3 мм максимум при наибольшем сжатии
Регулировка натяжения ремня оператора
Отрегулировать и установить блокировку кабелей
Регулировка контактов оператора
Блокировка чушек в верхней части
4
Регулировка натяжения соединительного каната панелей
4

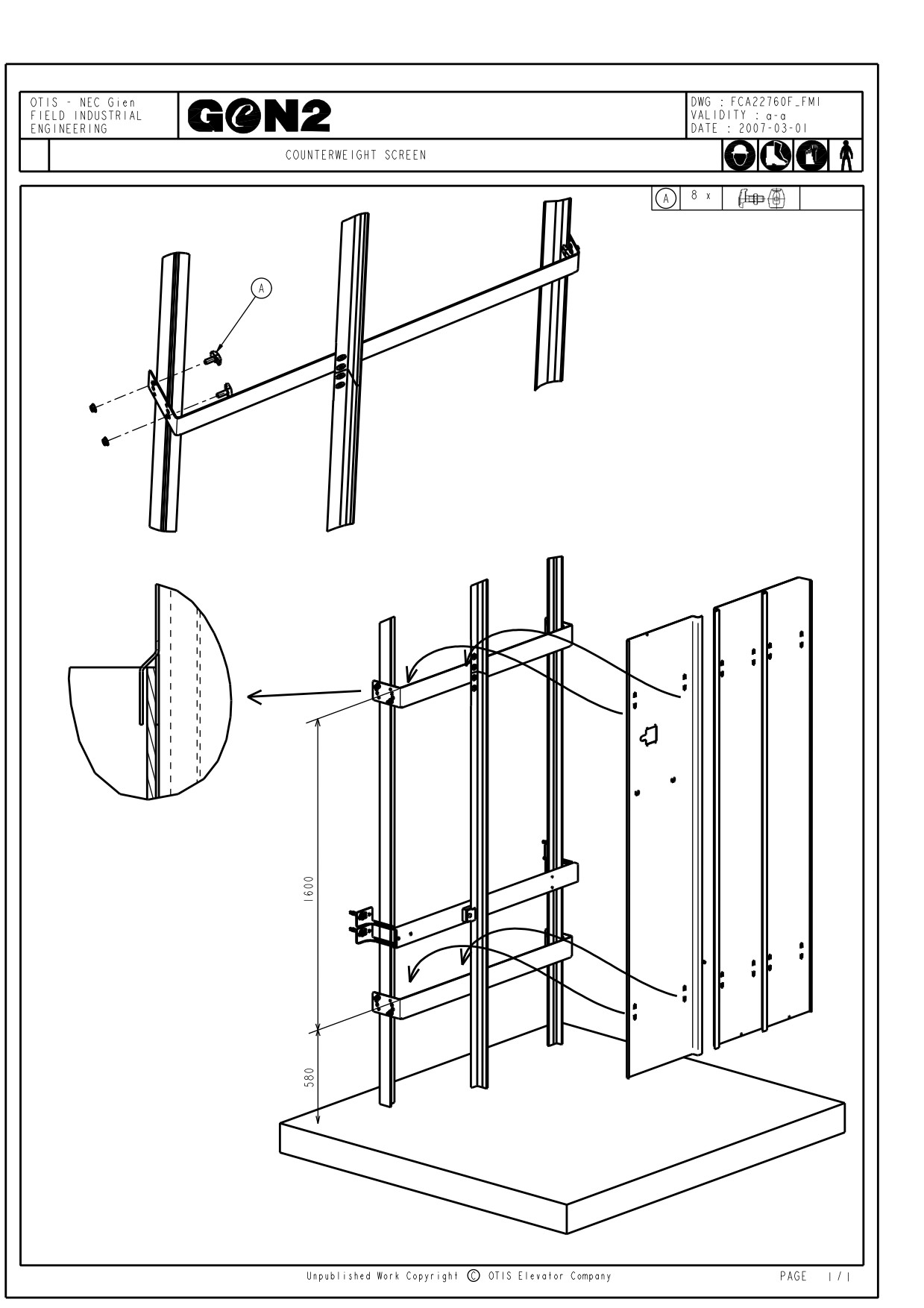

Установка защиты противовеса в приямок
Регулировка подвесных роликов
Проверить горизонтальность поперечины противовеса
Регулировка отвеса и зазоров между дверными панелями
ПЛОСКИЙ РЕМЕНЬ
Установка ограничителя двери кабины
Выровнять пружины опорных точек
5
5
Макс. зазор 6 mm между панелями и облицовкой
Установить гайки, контргайки и шплинты на опорных точках
Макс. зазор 6 mm между панелями (2 скорости)
Проверить направление ремня (паз со стороны шкива машины)
Контроль повторного открытия
Отрегулировать напряжение ремня
Установить и отрегулировать систему блокировки дверей
6
ЛЕБЁДКА
6
кабины
Монтаж
Расстояние порог /кабина < 35 mm
Положение лебёдки в соответствии с планом
Очистить порог двери кабины
Установить изоляционные прокладки под станиной лебёдки
Установить защитное устройство под кабиной
7
Горизонтальная откатная лебедка
7
Смазать и очистить шарниры ловителей
Установить блокировку кабеля

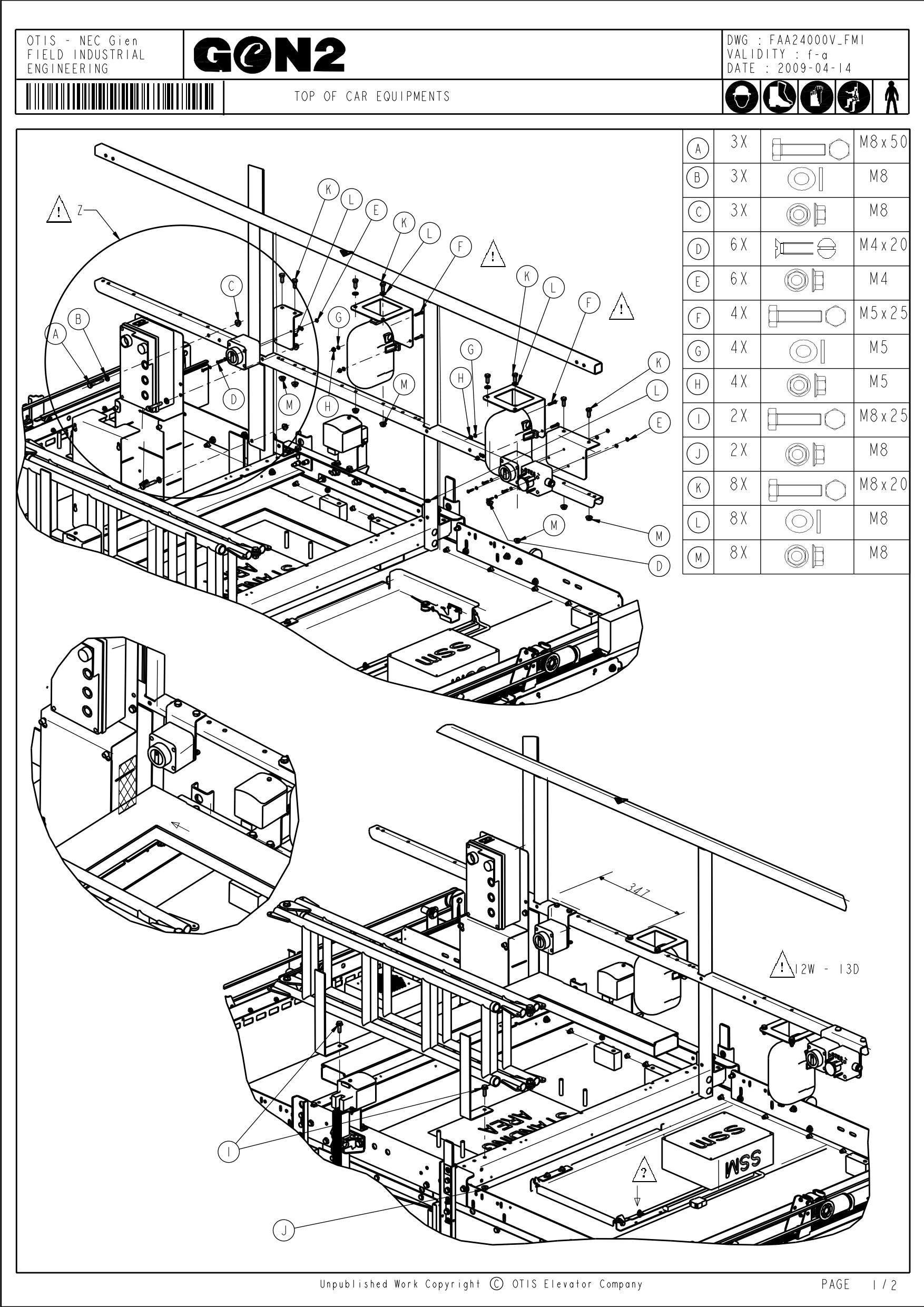

Установить перила на крыше кабины
Изоляционные калибр-пробки установлены
Проверить запасное освещение
Установка зажимных винтов
8
Укладка гарнитуры ползунов и регулирование ползунов
8
Регулировка
(макс. зазор : 3 mm в DEG при наибольшем сжатии)
Проверить зажим соединений
КОНТРОЛЬ ШАХТЫ
Отсутствие неположенных шумов
Проверить зажим соединений
9
Проверить горизонтальность машины
Проверка даты ввода в эксплуатацию батареи
9
Блокировка горизонтальности при помощи подставок на
Соблюдать правила CEM
направляющих
Избегать наложения между кабиной и PSRBD

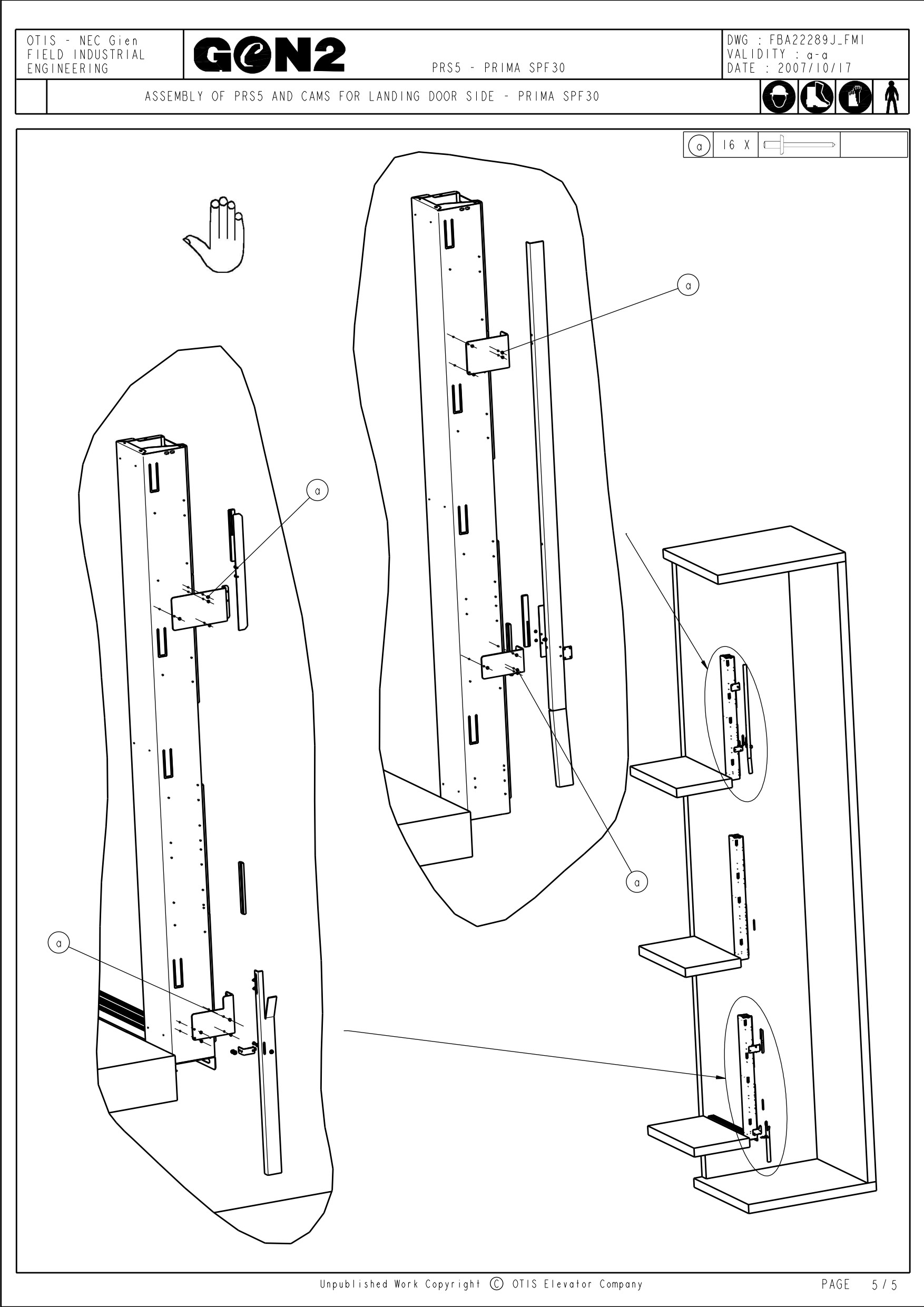

ЭТАЖНЫЕ ДВЕРИ
ОКОНЧАНИЕ СТРОЙКИ
10
Монтаж
Cледы срабатывания ловителей на обточенных
10
Отвес столбов : +/- 1 mm
направляющих
Отвес панелей : +/- 1 mm
Смазать направляющие
Высота порога : +0 /+5 mm от конечного уровня
Ограничитель очищен
11
Сторона направляющая/дверь : + / - 1 mm в соответствии
PSRBD и щит управления очищены
11
с планом
Очистить гарнитуру ползунов кабины
Установить защитное устройство под кабиной
Кабина очищена
Проверка блокировки и разблокировки
Лебёдка очищена
12
Облицовка
12
Этажные кнопки очищены
Регулировка
Приямок очищен
Очистить подвес, направляющие, пороги и зажимы
Этикетка CE на двери контролера
Выровнять панели
Прикрепить этикетки безопасности
13
13
Макс. Зазор внизу панелей 30mm (2V) - 45mm (OC)
« досье заказчика » подписано
Зазор замка двери между 2 и 2.5 мм
Проверить центровку канатов на шкивах крыши кабины
Отрегулировать механическую блокировку зажима
при проверке полного пробега
W1
Макс. зазор 6 mm между панелями и облицовкой
Лубрикаторы заполнены (кабина и противовес)
W1
Макс. зазор 6 mm между панелями (2 скорости)
Блокировка зажима под действием CPDS
Регулировка зажима в соответствии с инструкцией
(обязательство: 7 mm до электрического контакта)
15
15
Регулировка контршкива (ролика) (если имеется)
Unpublished Work Copyright © OTIS Elevator Company
СТРАНИЦА 2 / 2
