3. Броневой корпус
Броневой корпус (рис. 3.1, 3.2, 3.3 и 3.4) служит для размещения боевого расчета, вооружения, боеприпасов, агрегатов и механизмов машины, для защиты их от поражения огнем стрелкового оружия, а также от воздействия светового излучения, ударной волны и проникающей радиации ядерного взрыва, от пылеобразных радиоактивных веществ, наведенной радиации, отравляющих веществ и бактериальных средств.

Корпус является остовом, который соединяет в единое целое все агрегаты и механизмы машины, воспринимает нагрузки, возникающие при движении, преодолении препятствий и стрельбе, обеспечивает машине необходимый запас плавучести.

Корпус сварен из стальных броневых листов. Он состоит из носовой части, бортов, кормовой части, крыши, днища, перегородки отделения силовой установки и полов обитаемых отделений.

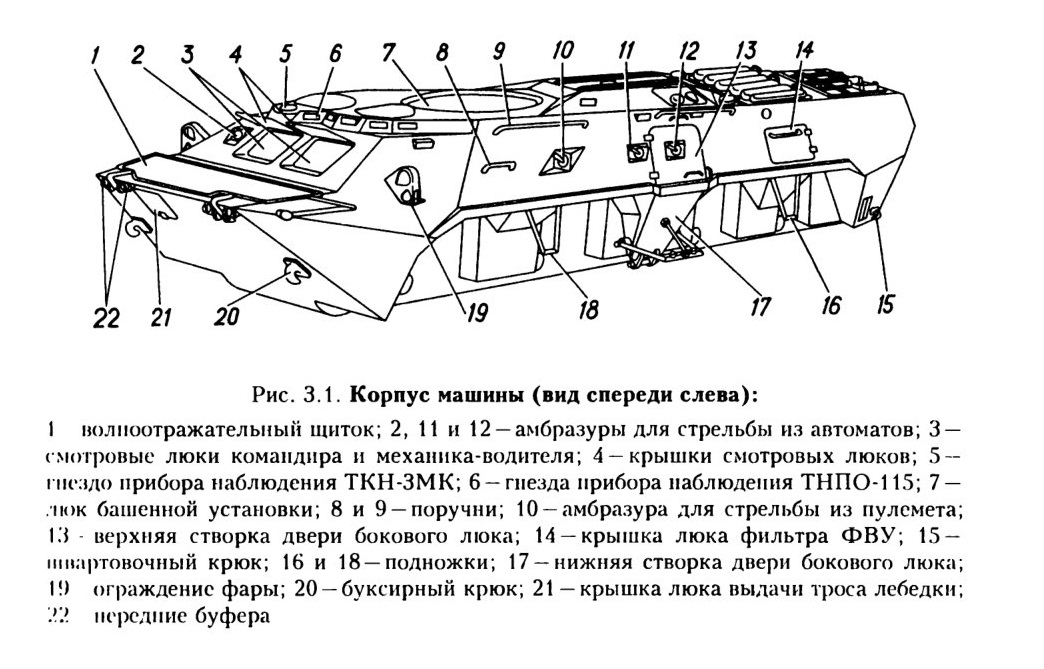

Рис. 3.1. Корпус машины (вид спереди слева):

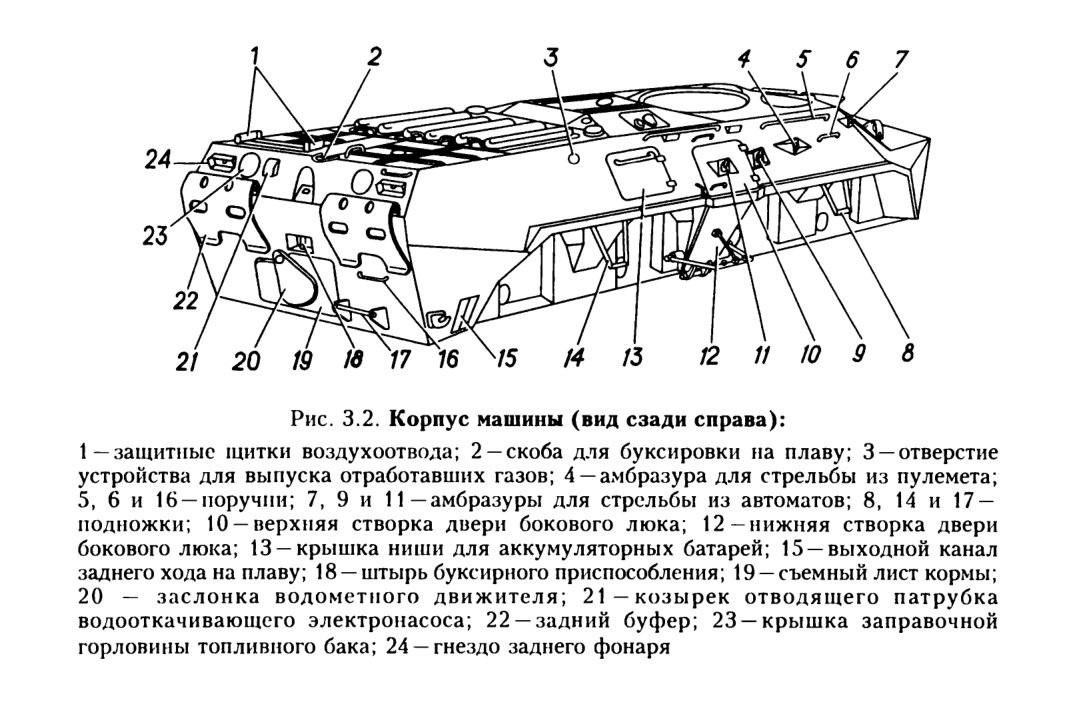

Рис. 3.2. Корпус машины (вид сзади справа):

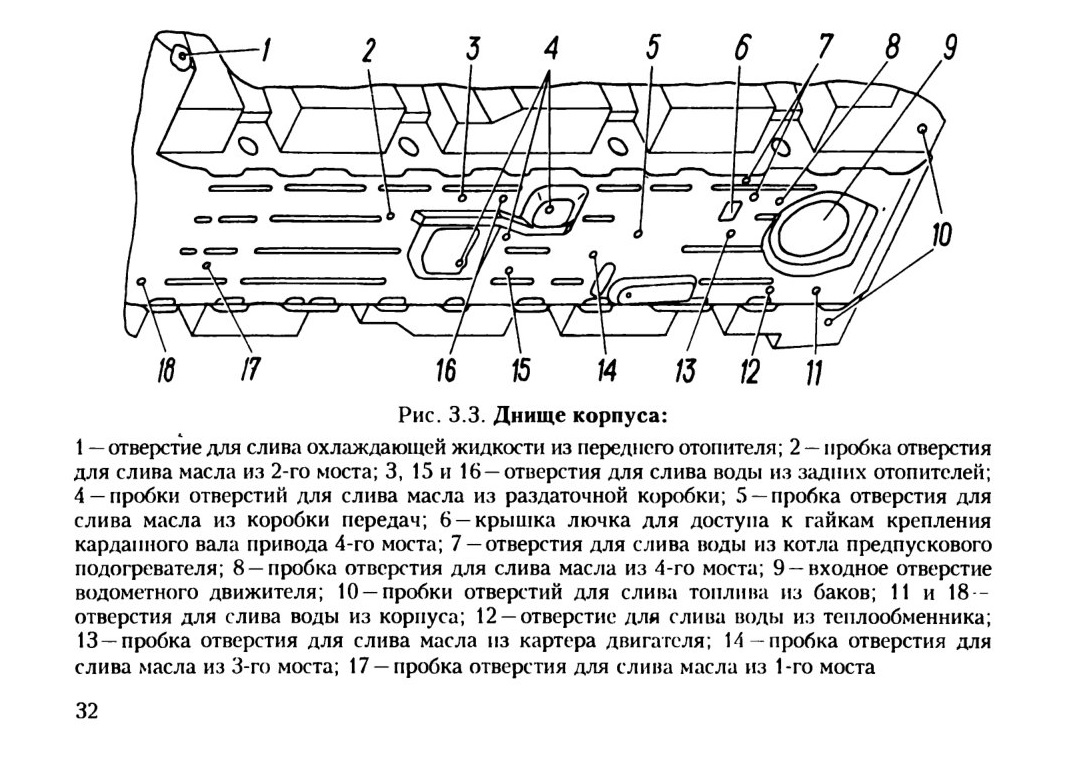

Рис. 3.3. Днище корпуса:

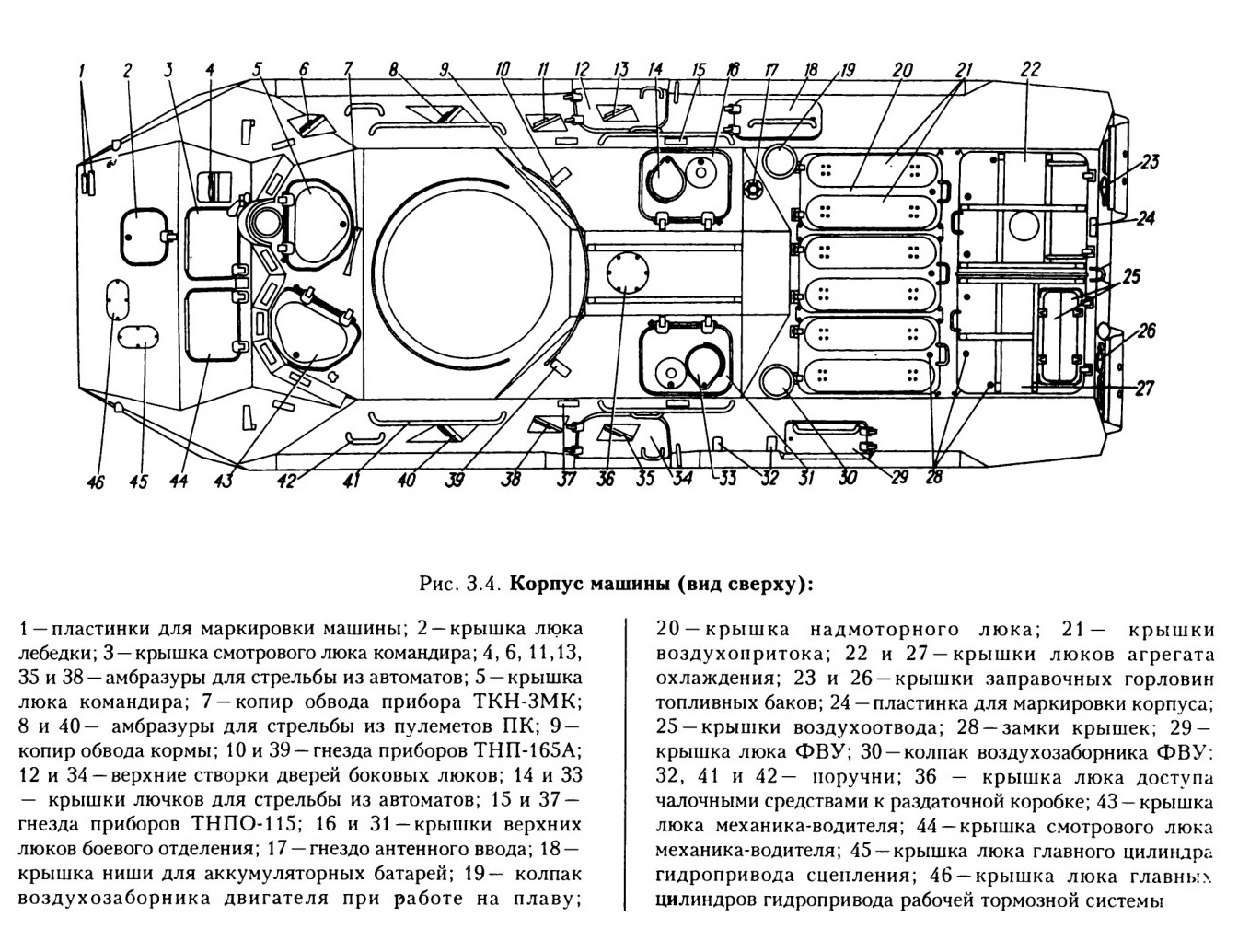

Рис. 3.4. Корпус машины (вид сверху):
