Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

Полупромышленные кондиционеры

Внутренний блок

RAV-SM2242DT-E

RAV-SM2802DT-E

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Холодопроизводительность (кВт)

20 (9.8 - 22.4)

23 (9.8 - 27.0)

Теплопроизводительность (кВт)

22.4 (9.8 - 25.0)

27 (9.8 - 31.5)

Коэффициент эффективности EER

2.78

2.63

Коэффициент эффективности COP

3.45

3.31

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3.26 - 7.2 - 9.09

2.57 - 6.49 - 7.45

3.36 - 8.75 - 12.76
2.57 - 8.15 - 11.01

Годовое потребл. энергии, кВт*ч

3600

4375

Расход воздуха (номинальный), м

/ч

3600

4200

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

470 х 1380 х 1250

Внешнее статическое давление, Па)

68.6 / 137 / 196

Масса, (кг)

150

Канальные блоки с наружныи блоками

Digital Inverter

Внутренний блок

Digital Inverter

Высоконапорный канальный блок - самый мощный из внутренних блоков полупромыш-
ленных кондиционеров Toshiba. Максимальный расход воздуха достигает 5040 м

/ч,

а внешнее статическое давление 196 Па.

Компактные размеры блока и гибкая установка позволяют широко использовать вы-
соконапорные канальные блоки серии SM_DT как для новых, так и для переоборудуе-
мых зданий.

Самый мощный из канальных блоков Toshiba

Канальные

высоконапорные

блоки

Модели:

RAV-SM2242DT-E
RAV-SM2802DT-E

Пульт дистанционного

управления

RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2

• Канальный кондиционер несложно монтируется и абсо

лютно незаметен в интерьере.

• Два типоразмера, производительность 20 и 23 кВт.
• Инспекционный люк облегчает проверку и обслуживание

блока

• Широкий выбор аксессуаров: камера фильтрации,

фильтры, дренажная помпа и т.п.

• Три уровня статического давления: 68,6 Па, 137 и 196 Па.

5040 м

/ч

Опции:

Дренажная помпа
TCB-DP32DE
Камера фильтрации
TDB-FCY100DE
Фильтр грубой очистки
(многоразовый)–
TCB-PF3DE
Высокоэффективный
фильтр класса 65 –
TCB-UFM3DE
Высокоэффективный
фильтр класса 90 –
TCBUFM7DE

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

660 / 468

798/546

Звуковое давление, дБ(А)

40/31

43/44

Звуковая мощность, дБ(А)

55/46

58/49

Размеры В х Ш х Г, (мм)

268 х 575 х 575

Масса, (кг)

Размеры панели В х Ш х Г, (мм)

27 х 700 х 700

Масса панели (кг)

Компактные 4-поточные кассетные блоки

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

Компактные 4-х

поточные кассетные

блоки (600*600мм)

Пульт ДУ:
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AMT32E
TCB-AX21E2
RBC-AS21E2

Панель RBC-UM11PG(W)E
Габаритные размеры:
27х700х700 мм
Масса 3 кг

RAV-SM404MUT-E
RAV-SM454MUT-E
RAV-SM564MUT-E

Чистый потолок

Легко поддерживать чистоту кондиционера

Заслонка и воздухозаборная решетка - самые подверженные загрязнению элементы
внутреннего блока. В кассетном 4-поточной и компактном кассетном кондиционерах
Toshiba их очень легко снять и вымыть.

Потолочные кассетные блоки
не загрязняют потолок

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Теперь ее можно легко снимать.

Для поддержения решетки в чистоте достаточно
промыть ее водой.

Моющаяся заслонка

Моющаяся решетка

Дополнительные
принадлежности:

Полупромышленные кондиционеры

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

Внутренний блок

RAV-SM

564UT-E

804UT-E

1104UT-E

1404UT-E

1604UT-E

Расход воздуха
(высокая/низкая скорость), м

/ч

1050 / 780

1230 / 810

2010 / 1170

2100 / 1230

2130 / 1260

Звуковое давление, дБ(А)

32 / 28

35 / 28

42 / 33

44 / 34

45 / 36

Звуковая мощность, дБ(А)

47 / 43

50 / 43

58/ 48

59 / 49

60 / 51

Размеры В х Ш х Г, (мм)

256x840x840

319x840x840

Масса, (кг)

Размеры панели В х Ш х Г, (мм)

35x950x950

Масса панели (кг)

4,2

4-поточные кассетные блоки

Digital Inverter

Super Digital Inverter

Внутренний блок

RAV-SM

564UT-E

804UT-E

1104UT-E

1404UT-E

1104UT-E

1404UT-E

1604UT-E

Наружный блок

RAV-SP

564AT-E

804AT-E

1104AT-E

1404AT-E

1104AT8-E 1404AT8-E 1604AT8-E

Холодопроизводительность
(кВт)

5.3

(1.2 - 5.6)

1.71

(1.9-8.0)

10.0

(2.6-12.0)

12.5

(2.6-14.0)

10.0

(2.6 - 12.0)

12.5

(2.6 - 14.0)

12.5

(2.6 - 14.0)

Теплопроизводительность

(кВт)

5.6

(0.9-8.1)

8.0

(1.3-11.3)

11.2

(2.4-13.0)

14.0

(2.4-16.5)

11.2

(2.6 - 15.6)

14.0

(2.4 - 18)

16.0

(2.4 - 19)

EER

3.61

3.82

4.52

3.96

4.22

3.61

3.12

COP

4.63

4.19

4.79

4.36

4.63

4.09

3.72

Потребляемая
мощность

охл. (кВт)

1.47

(0.2-1.95)

1.86 (

0.3-2.52)

2.21

(0.64-3.88)

3.16

(0.64-4.2)

2.27

(0.66-3.6)

3.46

(0.66-4.4)

4.49

(0.66-5.7)

обогрев
(кВт)

1.21

(0.15-2.4)

1.91

(0.25-3.52)

2.34

(0.52-3.75)

3.58

(0.65 - 4.5)

2.77

(0.52 - 4.0)

3.41

(0.52-4.5)

3.55

(0.53-5.71)

Класс энергоэффективности
охл./обогрев

A / А

Годовое потребление
энергии, кВт*ч

735

930

1105

1580

1185

1730

2245

Внутренний блок

RAV-SM

564UT-E

804UT-E

1104UT-E

1404UT-E

1604UT-E

Наружный блок

RAV-SM

563AT-E

803AT-E

1103AT-E

1403AT-E

1603AT-E

Холодопроизводительность (кВт)

5.3 (1.5 - 5.6)

7.1 (1.5-8.0)

10.0 (3,0 - 11.2) 12.3 (3.0 - 13.2)

14.0 (3.0 - 16.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.9-9.0)

11.2 (3.0 - 13.0) 14.0 (3.0 - 16.0)

16.0 (3.0 - 18.0)

EER

3.21

3.22

3.21

3.12

COP

3.89

3.62

3.82

3.68

3.61

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.65 (0,35 - 1.86)
1.44 (0.35 - 2.08)

2.21 (0.45-2.6)

2.32 (0.45- 3.03)

3.11 (0.6-4.1)

2.93 (0.6 - 4.3)

3.74 (0.65-4.5)

4.0 (0.65 - 4.5)

4.49 (0.65 - 5.7)

4.43 (0.65 - 6.51)

Класс энергоэффективности
охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

825

1045

1555

1870

2245

4-х поточные

кассетные

блоки

RAV-SM564UT-E
RAV-SM804UT-E
RAV-SM1104UT-E
RAV-SM1404UT-E
RAV-SM1604UT-E

Панель RBC-U31PG(W)-E
Габаритные размеры:
35 х 950 х 950 мм
Масса: 4,5 кг

Пульты ДУ
RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2
RBC-AX31U(W)-E
& RBC-AX31U(WS)-E

Пульт управления
заказывается отдельно

Индивидуальное управление
заслонками

Угол поворота каждой из 4 воздушных заслонок кассетного блока Toshiba можно ре-
гулировать индивидуально. Это позволяет оптимально распределять воздух по поме-
щению.

Можно выбрать декоративную лицевую панель с широкими воздушными заслонка-
ми или прямыми более узкими заслонками белого или серого цвета. В корпусе кас-
сетного блока имеется отверстие диаметром 100 мм для подмеса свежего уличного
воздуха.
Дренажная помпа способна поднимать конденсат на высоту до 850 мм.

Дополнительные
принадлежности:

Внутренний блок

RAV-SM

564BT-E

804BT-E

1104BT-E

1404BT-E

Расход воздуха (высокая/
низкая скорость), м

/ч

780 / 588

1140 / 798

1620 / 1134

1980 / 1386

Звуковое давление, дБ(А)

40/37/33

40/37/34

42/39/36

44/41/38

Звуковая мощность, дБ(А)

55/52/48

55/52/49

57/54/51

59/56/53

Размеры В х Ш х Г, (мм)

320 x 700 x 800

320 x 1000 x 800 320 x 1350 x 800 320 x 1350 x 800

Внешнее стат. давление (Па)

40 / 100

40 / 90

Масса, (кг)

Канальные блоки

Super Digital Inverter

Внутренний блок

RAV-SM

564BT-E

804BT-E

1104BT-E

1404BT-E

1104BT-E

1404BT-E

Наружный блок

RAV-SP

564AT-E

804AT-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.1)

8.0 (1.3-10.6)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

Коэффициент эффективности EER

3.21

3.40

3.26

3.40

3.24

Коэффициент эффективности COP

3.61

3.62

4.04

4.11

4.04

3.94

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56 (0.21-2.75)
1.55 (0.17-2.51)

1.86 (0.3 - 2,52)
2.21 (0.27-3.50)

2.94 (0.64-3.88)
2.77 (0.52-4.00)

3.83 (0.64-4.21)
3.41 (0.52-4.50)

2.79 (0.64-3.72)
2.65 (0.52-4.00)

3.73 (0.64-4.11)
3.24 (0.52-4.43)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

780

1105

1407

1915

1390

1895

Digital Inverter

Внутренний блок

RAV-SM

564BT-E

804BT-E

1104BT-E

1404BT-E

Наружный блок

RAV-SM

563AT-E

803AT-E

1103AT-E

1403AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

7.1 (1.5 - 7.4)

10.0 (3.0 -12.5)

12.5 (3.0-13.2)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

Коэффициент эффективности EER

2.81

2.83

Коэффициент эффективности COP

3.27

3.32

3.57

3.47

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.78 (0.45 - 1.95)
1.71 (0.45 - 2.47)

2.53 (0.5 - 2.76)
2.41 (0.5 - 3.18)

3.56 (0.6 - 4.5)
3.14 (0.6 - 4.0)

4.42 (0.65 - 4.85)
4.03 (0.65 - 4.55)

Класс энергоэффективности охл./обогрев

C / С

C / B

Годовое потребл. энергии, кВт*ч

890

1265

1780

2210

Канальные

блоки

Универсальные и интеллектуальные

Дополнительные
принадлежности:

Пульты ДУ
RBC-AX31U(W)-E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AMT32E
TCB-AX21E2
RBC-AS21E2.

RAV-SM564BT-E
RAV-SM804BT-E
RAV-SM1104BT-E
RAV-SM1404BT-E

Воздухораспределительные устройства можно разместить в любых удобных местах и

соединить их с канальным блоком при помощи воздуховодов. Такая конструкция позво

ляет избежать установки бросающегося в глаза внутреннего блока в центре помеще-
ния и эффективно раздавать обработанный воздух в помещениях любой конфигурации:
от узких до многоугольных. При этом значительно улучшается интерьер кондициониру-
емого помещения.

Внешнее статическое давление может быть увеличено до 100 Па, тем самым во всех
точках помещения будет достигнуто равномерное распределение температуры, неза-
висимо от сложности системы воздуховодов.

Используя дренажный насос (в комплекте) с вы-
сотой подъема до 30 см, можно отводить кон-
денсат в любое место.

Широкий диапазон применения

Высокое статическое давление

Насос для отвода конденсата с большой высотой подъема

Полупромышленные кондиционеры

Внутренний блок

RAV-SM

564BT-E

804BT-E

1104BT-E

1404BT-E

1104BT-E

1404BT-E

Наружный блок

RAV-SP

564AT-E

804AT-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.1)

8.0 (1.3-10.6)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

Коэффициент эффективности EER

3.21

3.40

3.26

3.40

3.24

Коэффициент эффективности COP

3.61

3.62

4.04

4.11

4.04

3.94

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56 (0.21-2.75)
1.55 (0.17-2.51)

1.86 (0.3 - 2,52)
2.21 (0.27-3.50)

2.94 (0.64-3.88)
2.77 (0.52-4.00)

3.83 (0.64-4.21)
3.41 (0.52-4.50)

2.79 (0.64-3.72)
2.65 (0.52-4.00)

3.73 (0.64-4.11)
3.24 (0.52-4.43)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

780

1105

1407

1915

1390

1895

Внутренний блок

RAV-SM

564BT-E

804BT-E

1104BT-E

1404BT-E

Наружный блок

RAV-SM

563AT-E

803AT-E

1103AT-E

1403AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

7.1 (1.5 - 7.4)

10.0 (3.0 -12.5)

12.5 (3.0-13.2)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

Коэффициент эффективности EER

2.81

2.83

Коэффициент эффективности COP

3.27

3.32

3.57

3.47

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.78 (0.45 - 1.95)
1.71 (0.45 - 2.47)

2.53 (0.5 - 2.76)
2.41 (0.5 - 3.18)

3.56 (0.6 - 4.5)
3.14 (0.6 - 4.0)

4.42 (0.65 - 4.85)
4.03 (0.65 - 4.55)

Класс энергоэффективности охл./обогрев

C / С

C / B

Годовое потребл. энергии, кВт*ч

890

1265

1780

2210

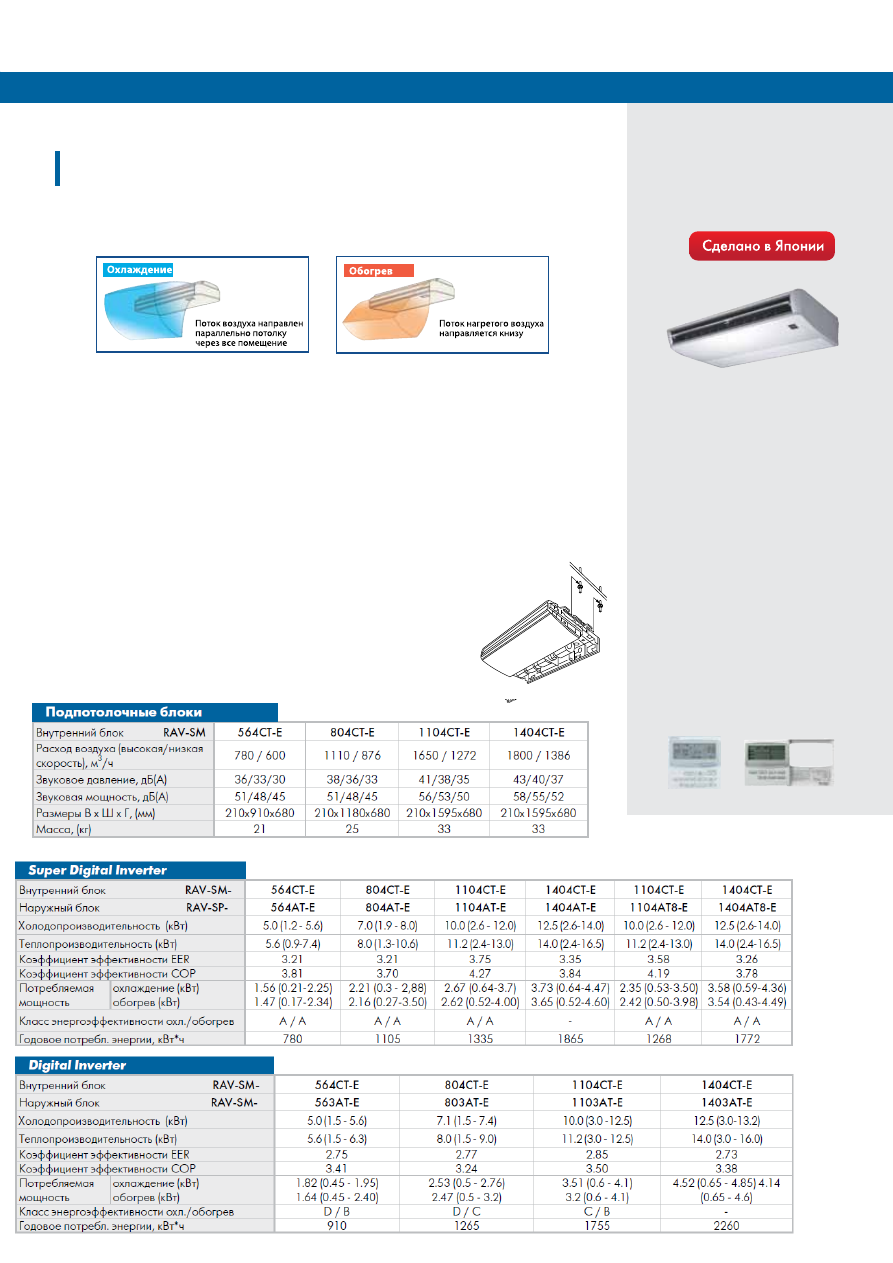

Подпотолочные блоки для офисов

Дополнительные
принадлежности:

Эффективное управление потоком воздуха при

помощи заслонки

Комфортный воздушный поток в аудиториях

и офисных помещениях

Подпотолочные

блоки

Благодаря пониженному аэродинамического сопротивлению внутренних блоков уро-
вень шума в два раза меньше, чем у традиционных кондиционеров.

Обеспечение максимально возможной чистоты воздуха

Усовершенствованная система крепления к потолку.

Стандартный фильтр с длительным сроком эксплуатации задерживает содержащиеся
в воздухе загрязнения. Фильтр изготовлен из устойчивого к воздействию активных ве-
ществ полипропилена. Установленный в блок поддон для сбора конденсата обработан
противогрибковым составом.

Для подготовки к монтажу необходимо просто вывинтить два
винта. Монтаж требует меньших усилий и стал значительно
проще. Поскольку при подготовке блока к установке на по-
толке не требуется вывинчивать большое количество винтов.

RAV-SM564CT-E
RAV-SM804CT-E
RAV-SM1104CT-E
RAV-SM1404CT-E

Дренажная помпа
TCB-DP22CE2

Пульты ДУ
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AMT32E
TCB-AX21E2
RBC-AS21E2.

Внутренний блок

RAV-SM562KRT-E RAV-SM802KRT-E

Расход воздуха (высокая/
низкая скорость), м

/ч

840 / 642

1110 / 732

Звуковое давление, дБ(А)

39 / 36 / 33

45 / 41 / 36

Звуковая мощность, дБ(А)

54 / 51 / 48

60 / 56 / 51

Размеры В х Ш х Г, (мм)

298 x 998 x 221

Масса, (кг)

Настенные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

562KRT-E

802KRT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

6.9 (1.9 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

Коэффициент эффективности EER

3.21

3.88

Коэффициент эффективности COP

3.61

3.33

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56 (0.21-2.05)
1.55 (0.17-2.57)

2.40 (0.3 - 2.88)

2.40 (0.27-3.87)

Класс энергоэффективности охл./
обогрев

A / А

C / C

Годовое потребл. энергии, кВт*ч

780

1200

Внутренний блок

RAV-SM-

562KRT-E

802KRT-E

Наружный блок

RAV-SM-

563AT-E

803AT-E

Холодопроизводительность (кВт)

5.1 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

Коэффициент эффективности EER

2.93

2.46

Коэффициент эффективности COP

3.27

3.32

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.74 (0.40 - 1.86)
1.70 (0.40 - 2.40)

2.72 (0.50 - 2.85)
2.67 (0.50 - 3.46)

Класс энергоэффективности охл./
обогрев

C / C

E / D

Годовое потребл. энергии, кВт*ч

810

1360

Настенный

блок

Дополнительные
принадлежности

Пульты дистанционного
управления (опции)
RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS21E2

ИК пульт WH-H2UE

поставляется в комплекте

RAV-SM562KRT-E
RAV-SM802KRT-E

Стильный и компактный

Воздушный фильтр Toshiba "7 в 1"

Семиступенчатая система воздушных фильтров Toshiba очищает воздух от пыли, запа-
хов, других загрязнений. Система фильтрации Toshiba «7 в 1» защитит Вас и Ваших близ-
ких от вредных загрязнений воздуха. Витамин С, супер цеолит, экстракт гингко и другие
фильтрующие элементы - это современные технологии для тех, кто предпочитает все са-
мое лучшее.

Улучшенный дизайн

Стильный дизайн компактного тонкого корпуса с загругленными углами позволяет уста-
новить кондиционер в любом помещении, не нарушая интерьера.

Автоматически

качающаяся заслонка

Автоматически  покачивающаяся
воздушная  заслонка  равномер-
но  распределяет  обработанный
воздух по помещению.

• Цеолитный +SASA фильтр устраняет запахи, одновременно удаляя формальдегид,

аммиак и другие загрязнения гораздо эффективнее, чем обычный угольный фильтр.

• Фильтр «Биоэнзим + Гингко» эффективно уничтожает бактерии, вирусы

и плесень.

• Фильтр с витамином С защищает кожу от вредного воздействия свободных радика

лов, содер-жащихся в домашнем воздухе.

Полупромышленные кондиционеры

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

Напольно-потолочные блоки

Super Digital Inverter

Внутренний блок

RAV-SM-

562XT-E

802XT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.87 (0.55-2.01)
1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

Стильный и универсальный

Напольно-потолочные блоки можно устанавливать в любом

из двух положений. Никаких дополнительных модификаций

не требуется.

В качестве дополнительного аксессуара возможно приобрести
встраиваемую дренажную помпу с высотой подъема жидкости до 290 мм.

Напольно-

потолочные

блоки

RAV-SM562XT-E
RAV-SM802XT-E

Естественное распределение воздуха

Отличительная особенность кондиционеров серии XT в том, что направление подачи
воздуха регулируется очень точно и просто. В случае установки под потолком воздуш-
ный поток можно направить горизонтально, параллельно потолку. При этом воздух бу-
дет распределяться без сквозняков, естественным образом.

Подпотолочная установка рекомендуется как для жилых, так и для коммерческих поме-
щений, например, ресторанов и магазинов.

Три ступени очистки воздуха

• Первый фильтр (грубой очистки) задерживает крупные частицы пыли.

• Вторая ступень очистки воздуха –

электростатический фильтр

, способный уловить

даже мелкие твердые частицы загрязнений размерами до 0,01 микрона.

• Третья ступень –

цеолитный фотокаталитический фильтр Zeolite Plus.

Он устраня-

ет запахи, одновременно удаляя химикаты и другие загрязнения. Цеолит – минерал
с микропорами, способными вбирать и прочно удерживать самые различные загряз-
нения. В их числе тяжелые металлы (свинец, кадмий, цинк, стронций, хром), нитраты
и нитриты, масла, нефтепродукты и еще целый спектр химических и биологических
загрязнений. Если фильтр засорился, не нужно покупать новый: достаточно просто
помыть его в мыльной воде, ополоснуть и посушить на солнце в течение 3-6 часов. При
регулярном обслуживании цеолитный фильтр можно использовать в течение 5 лет.

Условия (охлаждение): температура в помещении 27°С (Db)/ 19°С (WB)
температура наружного воздуха 35°С (Db)/ 24°C (WB)
Условия (нагрев): температура в помещении 20°С (Db)/ 15°С (WB)
температура наружного воздуха 7°С (Db)/ 6°C (WB)

ИК пульт WH-H2UE

поставляется в комплекте

RAV-SM1103AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM564UT-E

канальные

RAV-SM564BT-E

подпотолочные

RAV-SM564СT-E

настенные

RAV-SM562KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,22 / A

2,84 / C

2,85 / C

2,87 / C

COP

3,82

3,57

3,50

3,57

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3,11
2,93

3,52
3,14

3,51
3,20

3,48
3,14

RAV-SM1403AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM804BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM802KRT-E

Холодопроизводительность (кВт)

12,5 (3,0 - 13,2)

12,5 (3,0 - 13,0)

Теплопроизводительность (кВт)

14,0 (3,0 - 16,0)

EER

3,06

2,83

2,72

2,65

COP

3,68

3,47

3,38

3,30

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,09
3,80

4,42
4,03

4,52
4,14

4,52
4,24

RAV-SM1603AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM804BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM802KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

2,81

2,75

COP

3,61

3,41

3,21

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,49
4,43

5,12
4,69

4,99
4,69

5,10
4,98

Разветвители позволяют подключить к на-
ружному блоку Digital Inverter несколько

внутренних блоков. Такая мультисисте

ма позволяет равномерно распределять
кондиционированный воздух в помеще-
нии большого объема – крупных магази-
нах, офисах открытой планировки и т.п.

К  наружному  блоку  подключаются  два
(Twin), три (Triple) или четыре (Double Twin)
внутренних  блока  одного  типа  и  одина-
ковой  мощности.  Все  эти  блоки  должны
находиться в одном помещении и управ-
ляться с одного пульта. Один из внутрен-
них блоков назначается ведущим.

Все внутренние блоки

одного типа и равной

производительности!

Разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5НР+1,5НР, 2НР+2НР)

RBC-TWP50E2

(3НР+3НР, 4НР+4НР)

RBC-TWP101E

(5НР+5НР)

Разветвители для системы Triple
(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

Полупромышленные
мультисистемы Toshiba

• Комплект для системы Twin (2 внутренних блока) включает в себя фильтр

электромагнитных помех и набор патрубков

• Комплект для системы Triple (3 внутренних блока) включает в себя специ

альные разветвители, оптимизирующие распределение хладагента.

• Разветвители подходят для всех типов полупромышленных внутренних

блоков Toshiba.

Впервые в отрасли! В мощных наружных блоках SMMS-i
3 компрессора и 3 инвертора

(14HP, 16HP)

Новый двухроторный компрессор

постоянного тока

*1*2

Высокоэффективные современные компрессоры

разработаны корпорацией Toshiba

Каждый наружный блок 14 НР и 16 НР оснащен тремя двух-
роторными компрессорами постоянного тока с инвертор-
ными приводами. Система обеспечивает непревзойденную
эффективность при неполной загрузке. Остальные блоки
имеют по два компрессора. Новые компрессоры позволя-
ют повысить как энергоэффективность, так и уровень ком-
форта.

Новый компрессор

постоянного тока

Оптимизирована  конструкция  ком-
прессионных  каналов  и  толщина
роторов, снижено трение и потери
давления  Увеличена  площадь  ред-
коземельных  магнитов,  что  повыси-
ло  эффективность  и  снизило  уро-
вень шума.

Двухроторный

компрессор

Двигатели

оснащены

мощными компактными
роторами с редкоземель-
ными магнитами, сни-
жающими вихревые токи.

Повышена эффективность

двигателя

Новая конструкция

каналов

Максимальная надежность

и защита

Инвертор с прецизионным векторным

управлением

*1*2

Полностью инверторное управление позволяет точно кон-
тролировать производительность

Плавная синусоида

Точное векторное управление

поддерживает идеально синусо-
идальный ток и значительно по-
вышает эффективность системы.

Плата управления

Инвертор  с  векторным  управ-
лением  мгновенно  превраща-
ет  ток  в  гладкую  синусоиду,
и двигатель компрессора вра-
щается исключительно плавно.

Абсолютно точная регулировка

скорости компрессора

Сверхточное управление скоростью компрессора:
шаг регулировки 0,1 Гц

Скорость компрессора регулируется практически непре-
рывно, с шагом в 0,1 Гц. Система управления поддержива-
ет в каждый момент именно ту производительность, которая
требуется, потери энергии и колебания температуры в по-
мещении при изменении частоты сведены к минимуму.

0.1Hz

0.6Hz

Компрессор, Гц

Производительность

*1 Модели 14 НР и 16 НР

*2 Данные на декабрь 2009 (исследование проведено Toshiba).

Предыдущая серия SMMS

Новая SMMS-i

Мультизональные системы

Повышенная энергоэффективность –

Забота об окружающей среде

Новые двухроторные компрессоры постоянного тока и век-
торное инверторное управление позволяют новой системе
SMMS-i достичь высочайшего в отрасли коэффициента эф-
фективности COP, равного

6,41

(при 50% нагрузке).

Теперь VRF-системы Toshiba достигают еще большей про

изводительности при неполной загрузке.

4,15

3,28

3,52

4,52

8HP

16HP

8HP

16HP

6,41

5,50

6,26

5,60

COP

EER

Номинальная
производительность

50% нагрузка

8 HP: MMY-MAP0804HT8-E

16 HP: MMY-MAP1604HT8-E

Максимальная в отрасли длина трассы:
еще большая гибкость установки

Проектирование без ограничений

Максимальное эквивалентное расстояние между блоками теперь может достигать 235 метров. Это значительно облегча-
ет проектирование и монтаж VRF-системы в зданиях с множеством небольших комнат, а также в случае перепланировки
помещений.

Самая длинная ветвь трассы

235 м

Увеличен перепад высот между
внутренними блоками

SMMS-i опережает конкурентовпо максимально
допустимомуперепаду высот между внутренними
блоками. Он может достигать 40 метров!
Одна VRF-система Toshiba SMMS-i способна пол-
ностью кондиционировать 11-этажное здание.

Из расчета 3,5 м на этаж

Данные на декабрь 2009 (исследование проведено Toshiba).

Перепад высот между
внутренними блоками

Одиночная система

40 м

Максимальное энергосбережение
в отрасли

Предыдущая серия SMMS
Для этажа нужны ДВЕ системы

Новая SMMSi
Достаточно всего ОДНОЙ системы

Модель (MMY-)

Холодопроиз-

водительность

Теплопроиз-

водительность

Внешний вид

5 HP
6 HP

MAP0501HT8
MAP0601HT8

14,0 кВт
16,0 кВт

16,0 кВт
18,0 кВт

8 HP

10 HP
12 HP

MAP0804HT8-E
MAP1004HT8-E
MAP1204HT8-E

22,4 кВт
28,0 кВт
33,5 кВт

25,0 кВт
31,5 кВт
37,5 кВт

14 HP*
16 HP*

MAP1404HT8-E
MAP1604HT8-E

40,0 кВт
45,0 кВт

45,0 кВт
50,0 кВт

18 HP

...

32 HP

AP1814HT8-E

...

AP3214HT8-E

50,4 кВт

...

90,0 кВт

56,5 кВт

...

100,0 кВт

34 HP

...

48 HP

AP3414HT8-E

...

AP4814HT8-E

96,0 кВт

...

135,0 кВт

108,0 кВт

...

150,0 кВт

Модель (MMY-) Холодопроиз-

водительность

Теплопроиз-

водительность

Внешний вид

16 HP

AP1624HT8-E

45,0 кВт

50,0 кВт

24 HP

...

30 HP

AP2424HT8-E

...

AP3024HT8-E

68,0 кВт

...

85,0 кВт

76,5 кВт

...

95,0 кВт

32 HP

...

48 HP

AP3224HT8-E

...

AP4824HT8-E

90,0 кВт

...

135,0 кВт

100,0 кВт

...

150,0 кВт

Модельный ряд внутренних VRF-систем Toshiba

Стандартные наружные

блоки SMMS-i

* Наружные блоки 14 и 16НР оснащены ТРЕМЯ инверторными компрессорами, а блоки 5 - 12НР - ДВУМЯ инверторными компрессорами.

Высокоэффективные наружные

блоки SMMS-i

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопр. (кВт)

4-поточные кассетные

MMU-AP0092H
MMU-AP0122H
MMU-AP0152H
MMU-AP0182H
MMU-AP0242H
MMU-AP0272H
MMU-AP0302H
MMU-AP0362H
MMU-AP0482H
MMU-AP0562H

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Компактные 4-поточные
кассетные

MMU-AP0074MH-E
MMU-AP0094MH-E
MMU-AP0124MH-E
MMU-AP0154MH-E
MMU-AP0184MH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

2-поточные кассетные

MMU-AP0072WH
MMU-AP0092WH
MMU-AP0122WH
MMU-AP0152WH
MMU-AP0182WH
MMU-AP0242WH
MMU-AP0272WH
MMU-AP0302WH
MMU-AP0362WH
MMU-AP0482WH
MMU-AP0562WH

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

1-поточные кассетные

MMU-AP0074YH-E
MMU-AP0094YH-E
MMU-AP0124YH-E
MMU-AP0154SH-E
MMU-AP0184SH-E
MMU-AP0244SH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Канальные (стандартные)

MMD-AP0074BH-E
MMD-AP0094BH-E
MMD-AP0124BH-E
MMD-AP0154BH-E
MMD-AP0184BH-E
MMD-AP0244BH-E
MMD-AP0274BH-E
MMD-AP0304BH-E
MMD-AP0364BH-E
MMD-AP0484BH-E
MMD-AP0564BH-E

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00

11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00

10,00
12,50
16,00
18,00

Канальные (высоконапорные)

MMD-AP0184H-E
MMD-AP0244H-E
MMD-AP0274H-E
MMD-AP0364H-E
MMD-AP0484H-E
MMD-AP0724H-E
MMD-AP0964H-E

2,00
2,50
3,00
4,00
5,00
8,00

10,00

5,60
7,10
8,00

11,20
14,00
22,40
28,00

6,30
8,00
9,00

12,50
16,00
25,00
31,50

Канальные (компактные)

MMD-AP0074SPH-E
MMD-AP0094SPH-E
MMD-AP0124SPH-E
MMD-AP0154SPH-E
MMD-AP0184SPH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Консольные

MML-AP0074NH-E
MML-AP0094NH-E
MML-AP0124NH-E
MML-AP0154NH-E
MML-AP0184NH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Тип

Модель

Код

производит.

Холодопр. (кВт)

Теплопроизв.

(кВт)

Подпотолочные

MMC-AP0154H-E
MMC-AP0184H-E
MMC-AP0244H-E
MMC-AP0274H-E
MMC-AP0364H-E
MMC-AP0484H-E

1,70
2,00
2,50
3,00
4,00
5,00

4,50
5,60
7,10
8,00

11,20
14,00

5,00
6,30
8,00
9,00

12,50
16,00

Настенные

MMK-AP0073H
MMK-AP0093H
MMK-AP0123H
MMK-AP0153H
MMK-AP0183H
MMK-AP0243H

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные в корпусе

MML-AP0074H-E
MML-AP0094H-E
MML-AP0124H-E
MML-AP0154H-E
MML-AP0184H-E
MML-AP0244H-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные для скрытой
установки

MML-AP0074BH-E
MML-AP0094BH-E
MML-AP0124BH-E
MML-AP0154BH-E
MML-AP0184BH-E
MML-AP0244BH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные колонные

MMF-AP0154H-E
MMF-AP0184H-E
MMF-AP0244H-E
MMF-AP0274H-E
MMF-AP0364H-E
MMF-AP0484H-E
MMF-AP0564H-E

1,70
2,00
2,50
3,00
4,00
5,00
6,00

4,50
5,60
7,10
8,00

11,20
14,00
16,00

5,00
6,30
8,00
9,00

12,50
16,00
18,00

Канальные со 100% притоком
свежего воздуха

MMD-AP0481HFE
MMD-AP0721HFE
MMD-AP0961HFE

5,00
8,00

10,00

14,00
22,40
28,00

8,90

13,90
17,40

Рекуператоры*

VN-M150HE
VN-M250HE
VN-M350HE
VN-M500HE
VN-M650HE
VN-M800HE

VN-M1000HE
VN-M1500HE
VN-M2000HE

Расход воздуха (м

/ч)

150
250
350
500
650
800

1000
1500
2000

Рекуператоры + блоки прямого
испарения*

MMD-VN502HEXE
MMD-VN802HEXE

MMD-VN1002HEXE

500
800

1000

Рекуператоры + блоки прямого
испарения + увлажнители*

MMD-VNK502HEXE
MMD-VNK802HEXE

MMD-VNK1002HEXE

500
800

1000

Мультизональные системы

Самые высокие показатели экономичности

Мультизональная мини-система
Toshiba Mini SMMS

Для  зданий  и  помещений,  в  которых  сложно  или  неце-
лесообразно  устанавливатьполноразмерную  VRF  си-
стему  SMMS-i,  компания  Toshiba  разработала  систему
Mini SMMS.

Наружный блок

MCY-MAP0401HT

MCY-MAP0501HT

MCY-MAP0401HT

Холодопроизводительность

кВт

охл

12,1

14,0

15,5

Потребляемая мощность

кВт

охл

2,82

3,47

4,63

EER

кВт

охл

4,29

4,03

3,35

Теплопроизводительность

кВт

обг

12,5

16,0

18,0

Потребляемая мощность

кВт

обг

2,71

4,00

4,85

COP

В-ф-Гц

4,61

4,00

3,71

Расход воздуха

/ч

5820

6120

6420

Уровень звукового давления

дБ(А)

49 - 50

50 - 52

51 - 53

–

Коэффициент энергоэффективности системы в ре-
жиме обогрева

СОР =4,61

, не имеет себе равных

в отрасли (4НР)

–

Самый высокий класс энергоэффективности А у всех мо-
делей внешних блоков во всех режимах

–

Точное поддержание микроклимата при минимальных

затратах энергии благодаря современным технологиям
Toshiba.

– Внешние блоки создают крайне низкий уровень шума

благодаря вентиляторам в форме крыла летучей мыши.

– Дополнительный комплект вентилей PMV обеспечит ком-

форт и тишину в спальне, детской, библиотеке.

Реальные затраты на электроэнергию за сезон зависят не
только  от  номинальной  эффективности,  но  и  от  наружных
температур.  Стандартный  EER  рассчитывается  для  темпе-
ратуры  +35°С,  а  в  реальности  система  кондиционерова-
ния в условиях России работает при более низкой темпера-
туре.  Именно  при  частичной  загрузке  эффективность  Mini
SMMS с двухроторным компрессором постоянного тока су-
щественно выше, чем у стандартных кондиционеров.

Поразительно низкий уровень шума

Максимальная гибкость установки

Mini SMMS потребляет минимум

электроэнергии за сезон

–

13 типов внутренних блоков, одновременное кондици-
онирование до 9 помещений, мощность охлаждения до
15,5 кВт. Питание от однофазной сети 220 В.

–

Компактные и легкие внешние блоки трех типоразмеров
(12, 14 и 15,5 кВт)

–

Общая длина фреоновой трассы до 180 м, расстояние
до дальнего блока 100 м, максимальный перепад высо-
ты до 30 м

Распределители потока - модули FS

Для  реализации  возможности  одновременного  охлажде-
ния  и  обогрева  перед  внутренними  блоками  устанавли-
ваются  модули  FS  (распределители  потока).  На  один  FS
модуль  можно  установить  несколько  внутренних  блоков
(соответственно они все будут работать в одном режиме).
Если в системе SHRM установить внутренний блок без мо-
дуля FS, то внутренний блок всегда будет работать в режи-
ме охлаждения.

SHRM – трехтрубная система
с рекуперацией тепла

Наружный блок

MMY-MAP0802FT8-E MMY-MAP1002FT8-E

MMY-MAP1202FT8-E

Холодопроизводительность

кВт

охл

22.4

33.5

Потребляемая мощность

кВт

охл

6.07

8.54

12.9

EER

охл

3,69

3,28

2,60

Теплопроизводительность

кВт

обг

31.5

35.5

Потребляемая мощность

кВт

обг

6.29

8.73

9.65

COP

обг

3,97

3,61

3,68

Тип компрессора

Двухроторный герметичный

Максимальная полная длина трассы

300

Перепад высот (внутр. блок выше/ниже)

30/50

Параметры энергоснабжения

В-ф-Гц

400-3-50

Компания TOSHIBA предлагает на российском рынке трехтрубные VRF системы
Super Heat Recovery Multi System. Основная особенность системы – возможность
внутренних блоков одновременно работать в разных режимах.

Обогрев и охлаждение - одновременно!

TOSHIBA  продолжает  развивать  инновационную  серию
VRF-систем и создает Super Heat Recovery Multi System, по-
зволяющую  в  полной  мере  использовать  режимы  охлаж-
дения и обогрева, с рекуперацией тепла при одновремен-
ном  функционировании  в  обоих  режимах.  Выбор  режима
охлаждения или обогрева для каждой комнаты сугубо инди-
видуальный. Внутренние блоки и система управления SHRM
аналогичны мультизональной системе TOSHIBA SMMS-i.

Охлаждение Охлаждение Охлаждение Обогрев

Охлаждение Обогрев Охлаждение Охлаждение

Линия нагнетания
Линия всасывания
Жидкостная линия

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 50
