Тепловой насос Estia обогревает помещения, поставляет горячую воду для бытовых нужд,

а также кондиционирует воздух в жаркое время года. Estia обладает высшей энергоэффек-
тивностью в своем классе.

Выдающаяся

энергоэффективность:

4.77 кВт тепла на каждый кВт затра-
ченной энергии. Установив Estia, вы не
только уменьшите свои расходы на ото-
пление, но и позаботитесь об окружаю-
щей среде, снизив выброс CO

Estia  нетрудно  установить  –  не  нужен
ни  дымоход,  ни  подземные  комму-
никации.  Гидромодуль  размещается
в  любом  удобном  месте  Вашего  дома.
Благодаря  увеличенной  длине  трас-
сы  компактный  наружный  блок  можно
установить возле дома или на балконе.

Тепловой насос одновременно подает

в разные устройства воду, нагретую до
разных температур. Estia эффективно
работает при температуре от-20°C до

+43°C. Тепловой насос Toshiba осна

щен уникальной встроенной защитой
от замерзания.

Одна система – несколько спосо-

бов применения! Тепловой насос Estia

можно  использовать  как  с  низкотем-
пературными  радиаторами  отопления,
так  и  с  системой  «теплый  пол»  и  фан-
койлами.

Тепловые насосы Toshiba Estia

«воздух - вода»

Тепловые насосы Estia

Новейшие системы отопления
и горячего водоснабжения

Из каких компонентов состоит
Toshiba Estia?

Тепловые насосы «воздух-вода» потребляют возобнов

ляемую  энергию,  в  отличие  от  систем  отопления  на  газе
и твердом топливе, а также низкоэффективных электрообо-
гревателей.  В  XXI  веке  они  рассматриваются  как  идеаль-
ный  способ  отопления  и  горячего  водоснабжения  жилых
помещений. Отопление с использованием газа, нефти или
электроэнергии увеличивает выброс углекислого газа в ат-
мосферу. Кроме того, эти традиционные способы обогрева
менее эффективны, чем тепловой насос, а их эксплуатаци-
онные расходы выше.

Тепловые насосы Toshiba Estia экономичны, обладают вы

сочайшим в отрасли коэффициентом эффективности,

достигающим

СОР = 4,77

. Единая система обогревает по-

мещения до нужной температуры, поставляет горячую воду
для бытовых нужд, и даже кондиционирует воздух в жаркое
время года. Две независимые зоны позволяют раздавать
воду, нагретую до двух различных температур.

Инженеры корпорации Toshiba разработали и запатенто-
вали множество инновационных технологий и компонен-
тов, в том числе двухроторный компрессор и инверторный
привод с интеллектуальным управлением, позволяющие до-
биться исключительной эффективности и экономии энергии.
Высокое качество тепловых насосов Toshiba гарантирует
длительный срок службы.

Тепловые насосы «воздух-вода» – способ обеспечить

комфорт в доме и одновременно снизить загрязнение

окружающей среды.

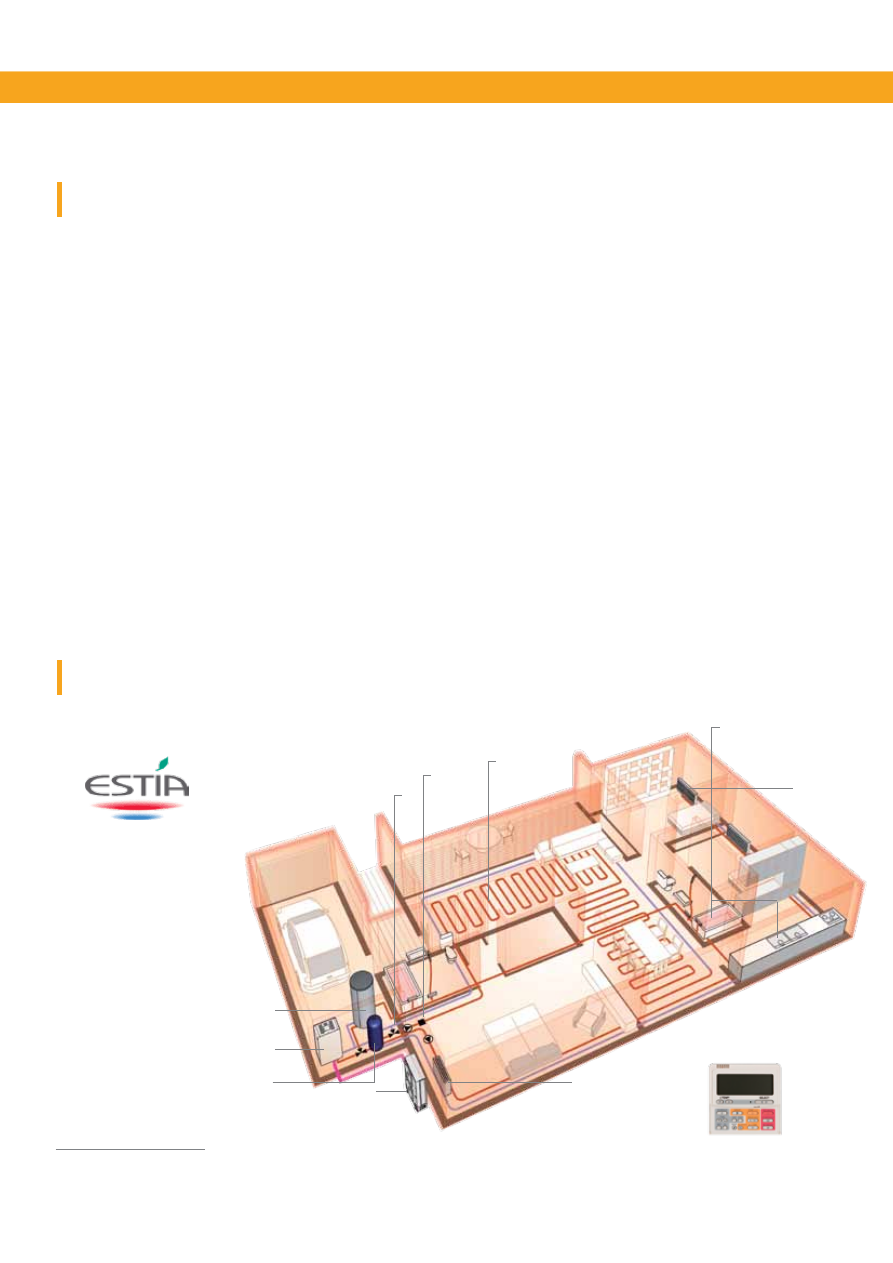

1. Наружный блок
2. Гидромодуль
3. Бойлер
4. Буферная емкость*
5. Смесительный вентиль*
6. Датчик температуры
7. Подача горячей воды
8. Пульт ДУ
с недельным таймером

9. Теплый пол*

10. Низкотемпературный
радиатор*
11. Фанкойл*

*не входит в комплект поставки

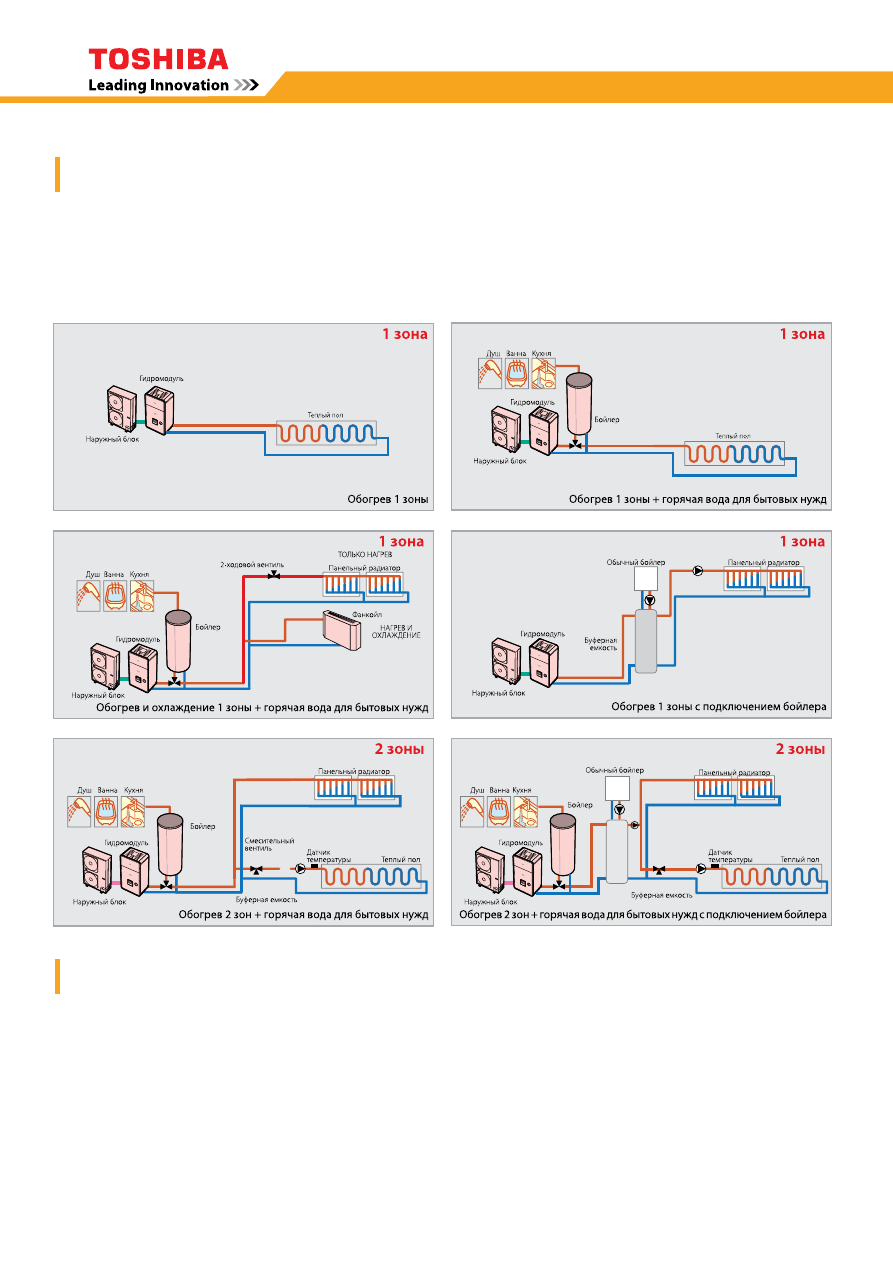

Одна система, множество
вариантов применения

Toshiba Estia может быть объединен
с существующей системой отопления.

Тепловой насос Estia «воздух-вода» можно использовать

как

с радиаторами отопления

, так и с

системой «теплый

пол» и фанкойлами

. Система может обслуживать две не-

зависимые зоны. Это позволяет подавать пользователям

Если здание уже оборудовано обычным бойлером на газо-
вом или твердом топливе, то тепловой насос с передачей
тепла от воздуха к воде Toshiba Estia может быть объединен
с  существующей  системой  отопления.  В  результате  Вам
круглогодично  обеспечен  оптимальный  нагрев  воды.  Бой-
лер  будет  использоваться  только  как  резервный  источник
нагрева в особенно холодные зимние дни.

Интеллектуальная система управления Toshiba использует
обогревающие устройства сбалансированно и наиболее

воду, нагретую до различных температур (не более 55 °C).
Для вновь построенных или переоборудуемых домов Estia
предлагает широкий выбор комбинаций, некоторые из них
показаны ниже:

эффективно. Установщик может выбрать несколько посто-
янных значений температуры горячей воды или автоматиче-
ское регулирование.

Осенью,  когда  на  улице  еще  довольно  тепло,  Estia  неэф-
фективно было бы нагревать воду до максимально возмож-
ной  температуры.  Автоматическое  регулирование  темпе-
ратуры  позволяет  оптимизировать  потребление  энергии,
плавно меняя температуру горячей воды в зависимости от
наружных условий.

Тепловые насосы Estia

Векторное инверторное управление работой наружного
блока Toshiba позволило достичь по-настоящему выдаю-
щейся энергоэффективности теплового насоса Estia.

Инвертор Toshiba использует векторную обработку формы
выходного напряжения и привод с интеллектуальным управ-
лением питанием (IPDU), допускающий широкий диапазон
частот и напряжения.

Двухроторный компрессор постоянного тока Toshiba спо-
собен работать как на крайне высокой, так и на минималь-
ной мощности. Эффективная система ограничения мощно-
сти позволяет снизить потребление энергии.

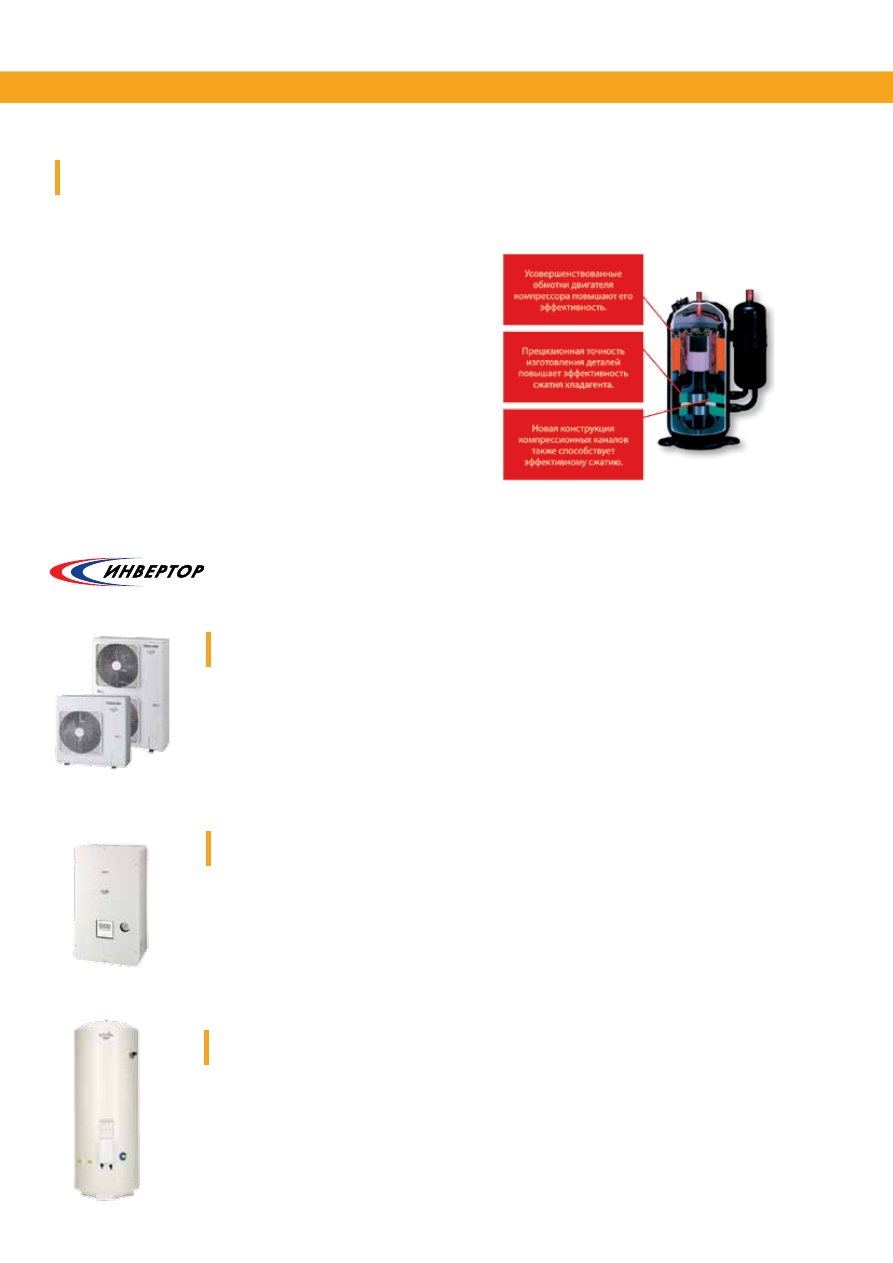

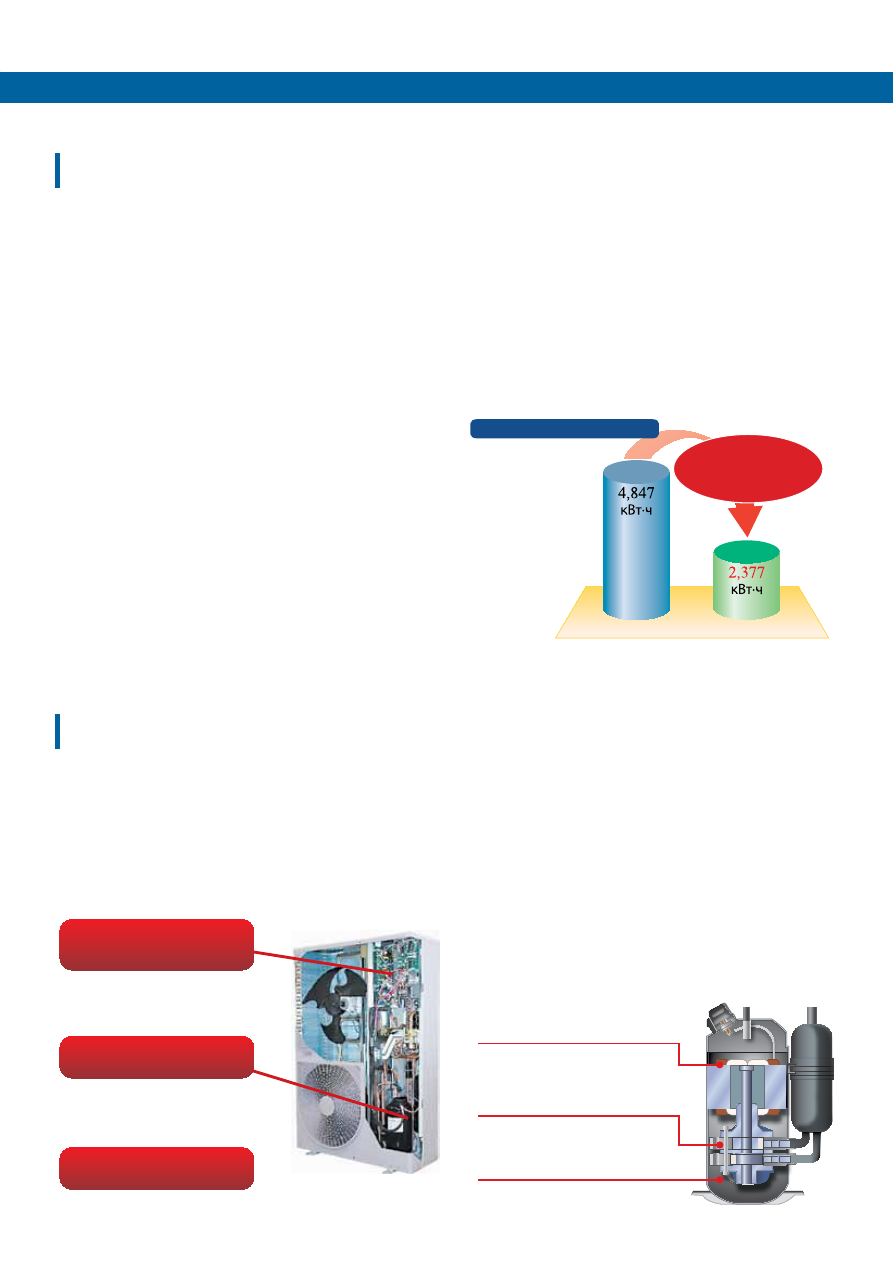

Передовые технологии Toshiba Estia: двухроторный
компрессор и векторное управление

Toshiba имеет многолетний опыт проектирова-
ния и производства воздушных тепловых насо-

сов. Та же эффективная и практичная технология

лежит в основе теплового насоса Estia «воздух-
вода». Прежде всего – передовое инвертор-

ное  управление  и  двухроторный  компрессор
постоянного  тока.  Estia  работает  на  эффек-
тивном  и  безопасном,  не  разрушающем  озон
хладагенте R-410A.

Бойлер Estia - это компактный бак из нержаве-
ющей  стали,  производящий  горячую  воду  для
санитарно-бытовых  нужд.  Производительность
системы  повышена  благодаря  встроенному  ко-

аксиальному теплообменнику. Температура

воды в системе горячего водоснабжения может
составлять от +40°C до +75°C.

В соответствии с оптимальным алгоритмом
управления, при появлении необходимости в го-
рячей воде включается встроенный электрона-

греватель. Такое решение снижает эксплуатаци

онные расходы и гарантирует постоянную тем-
пературу горячей воды. Предлагаются три типо-
размера бойлеров (150, 210 и 300 литров).

В  пластинчатый  теплообменник  подается  опти-
мальное  количество  хладагента,  позволяющее
нагреть воду до невысокой или умеренной тем-
пературы (20-55 °C), или охладить воду (10-20 °C).
Резервный  нагреватель  (3,  6  или  9  кВт)  позво-

ляет системе работать даже в экстремальных
условиях.
Гидромодуль точно контролирует температуру
воды и позволяет оптимально распределить воду
между потребителями и домашним бойлером.

Наружный блок

Бойлер

Гидромодуль

Управляет распределением горячей воды между 1 или 2 зо-
нами  и  домашним  бойлером.  Для  удобства  использования
панель  управления  прикрепляется  к  гидромодулю.  Панель
управления  позвляет  настроить  все  параметры  и  недель-
ный таймер. Панель управления проста, интуитивно понятна
и удобна в использовании.

Включает функцию подачи горячей воды для кухни, ванны,
душа. Две дополнительные кнопки позволяют моментально
включить следующие полезные функции:

• Повысить температуру воды:

быстро делает горячую воду

для бытовых нужд еще горячее.

• Антибактериальная защита:

Регулярно, через запрограм-

мированные интервалы времени, вода в баке нагревается
до высокой температуры, чтобы уничтожить все бактерии.

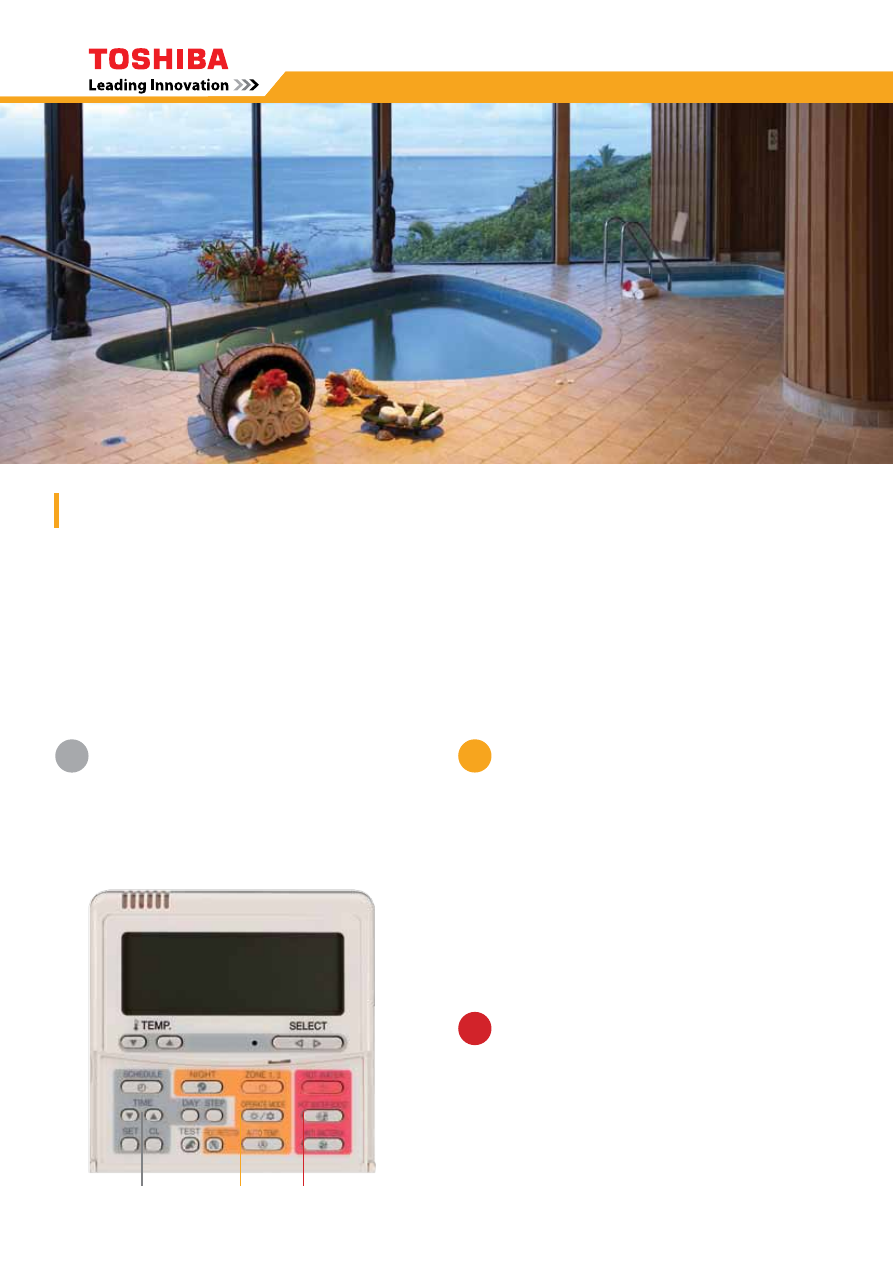

Всё под контролем

Удобная панель управления Toshiba Estia

крепится к гидромодулю

Параметры двух зон можно просматривать и изменять одно-
временно на большом удобном экране. Отдельная область
экрана позволяет управлять температурой горячей воды для
бытовых нужд (душа, кухни и т.п.). На дисплее появляются как
значки, так и цифровые данные, что позволяет Вам наглядно
представить режим работы теплового насоса.

Программируемая работа теплового насоса, днев-
ные и ночные параметры для каждого дня недели
(до 10 уставок в день).

Таймер

Установка режима работы для каждой из двух зон, в том чис-
ле выбор автоматической регулировки температуры или по-
стоянно температуры воды.

Три важнейшие функции:

•

Ночной режим:

в течение ночи температура регулирует-

ся автоматически.

•

Защита от замерзания:

обеспечивает бесперебойную

работу системы при крайне низких уличных температурах.

•

Бесшумный режим:

снижает уровень шума наружного

блока на 6-7 дБ(A)*, что особенно ценно в густонаселен-
ных районах.

Управление отоплением помещений

Управление подачей горячей воды

для бытовых нужд:

Тепловые насосы Estia

Наружный блок

HWS-

803H-E

1103H-E

1103H8(R)-E

1403H-E

1403H8(R)-E

1603H8(R)-E

Гидромодуль (комбинация)

HWS- 803XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E 1403XWH**-E

Номинальная теплопроизвод.* (кВт)

8.0

11.2

14.0

16.0

Номинальная холодопроизвод.* (кВт)

6.0

10.0

11.0

13.0

Коэффициент
эффективности

COP обогрев (кВт)
EER охлаждение (кВт)

4.40
2.82

4.77
2.84

4.69
2.84

4.50
2.70

4.36
2.70

4.30
2.71

Потребляемая
мощность *

обогрев (кВт)
охлаждение (кВт)

1.82
2.13

2.35
3.52

2.39
3.52

3.11
4.08

3.21
4.08

3.72
4.80

Расход воздуха охлаж./обогр. (м

/ч)

3420

6060

6180

Звуковое давление дБ(А)

Звуковая мощность дБ(А)

Размеры (ВхШхГ) (мм)

890x900x320

1340x900x320

Масса (кг)

Тип компрессора

двухроторный компрессор постоянного тока

Хладагент

R410A

Трубы (газ - жидкость)

5/8” - 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки

Допустимая уличная температура
(отопление)/ охлаждение) °С

от -20 до +25/ от +10 до +43

Допустимая уличная температура
(горячая вода) °С

от -20 до +43

Мощность встроен.
электрообогревателя (кВт)

Питание В-фаз-Гц

220-1-50

380-3N-50

220-1-50

380-3N-50

Гидромодуль

HWS- 803XWHM3-E

803XWHT6-E

803XWHT9-E

1403XWHM3-E

1403XWHT6-E 1403XWHT9-E

Используется совместно с типоразмером

110-140-160

Температура воды на выходе

(обогрев/охлаждение) °С

от +20 до +55/ от +10 до +25

Размеры (ВхШхГ)

925 x 525 x 355

Масса (кг)

Звуковое давление дБ(А)

Электронагреватель (кВт)

Питание (В-фаз-Гц)

220-1-50

380-3N-50

220-1-50

380-3N-50

Максимальный ток (А)

13 x 2

13 x 3

13 x 2

13 x 3

Бойлер

HWS- 1501CSHM3-E 2101CSHM3-E 3001CSHM3-E

Объем воды (л)

150

210

300

Макс. температура воды °С

Электронагреватель (кВт)

2,75

Питание (В-фаз-Гц)

220/230-1-50

Высота (мм)

1090

1474

2040

Диаметр (мм)

550

Масса (кг)

Материал

нержавеющая сталь

Наименование

Описание

Функции

TCB-PCIN3E

плата вывода

Выходные сигналы: бойлера, неисправности, работы компрессора, размораживания

TCB-PCMO 3E

плата ввода

Входные сигналы: комнатного термостата, останова из-за неисправности

HWS-AMS11E

проводной пульт управления

Пульт для управления всеми функциями теплового насоса и контроля температуры воздуха

Наружные блоки

Гидромодули

Бойлеры

Аксессуары и дополнительное оборудование

* Производительности в этом каталоге рассчитаны для таких условий: Звуковое давление измерено на расстоянии 1 м от наружного блока и 1,5 м от гидромодуля.

Обогрев: Температура воды на выходе: 35°C (

∆

T 5°C). Температура наружного воздуха: 7 °C DB / 6 °C WB.

Охлаждение: Температура холодной воды на выходе: 7°C (

∆

T 5°C). Температура наружного воздуха: 35 °C DB.

Полупромышленные кондиционеры

Мощные и надежные кондиционеры идеально подходят для офиса, дома, магазина или ресторана. Канальные, кассетные,
настенные или потолочные блоки, производительность от 5 до 25 кВт, длина трассы до 70 метров позволят выбрать опти-
мальную систему при любых требованиях заказчика. Современная технология цифрового инвертора и традиционное
качество Toshiba делают полупромышленные кондиционеры исключительно эффективными и экономичными.

До -15°С

Встроенный «зимний комплект» позволяет полу-
промышленным кондиционерам Toshiba стабиль-
но работать в режиме охлаждения при темпера-
туре на улице до -15°С.

«Зимний комплект» встраивается на заводе,
не требует никаких доработок и обеспечивается
заводской гарантией.

Инвертор

Инверторное управление двухроторным ком-
прессором Toshiba (плавное регулирование
скорости)

снижает

потребление

электро-

энергии на 40-50% и увеличивает срок службы
кондиционера.

Высший класс энергетической эффективности А
в режимах охлаждения и обогрева!

Трасса до 70 метров

Расстояние между внутренним и наружным бло-
ками может достигать 50 метров у кондиционеров
серии Digital Inverter и 70 метров у Super Digital
Inverter. Перепад высот до 30 м.

Сделано в Японии

Все  наружные  блоки  полупромышленных  конди-
ционеров,  канальные  и  кассетные  внутренние
блоки  производятся  на  японском  заводе  корпо-
рации Toshiba в городе Фудзи.

Векторная обработка формы

выходного напряжения.

Новый Хладагент R410A

Двухроторный компрессор

Полупромышленные кондиционеры

Прорыв в области энергетической
эффективности

Эффективное использование электроэнергии

Мощный  высокоэффективный  кондиционер  с  технологией
цифрового  инвертора  потребляет  на  50%  меньше  элек-
троэнергии  по  сравнению  с  обычным.  Единственным  объ-
яснением снижения потребляемой мощности и повышения
точности поддержания заданной температуры является ис-

пользование двухроторного компрессора с широким диа-
пазоном производительности и совершенный алгоритм
управления. Примером служит работа в режиме охлажде-
ния/обогрева наружного блока 4HP в комплекте с 4-х по-
точным кассетным внутренним блоком.

Условия проведения измерений

Стандарт:

JRA4048-2001

Место:

Лондон.

Тип здания:

отдельно стоящее.

Период проведения

: с 21 мая по 10 октября (охлаждение),

с 21 ноября по 11 апреля (обогрев).

Время работы:

8:00 до 21:00.

Примечание:

Сезонное потребление электроэнергии под-

считано  при  работе  агрегата  в  стандартных  условиях,
определяемых  японской  Ассоциацией  производителей  хо-
лодильного  оборудования  и  оборудования  для  кондицио-
нирования воздуха. Значения могут отличаться в зависимо-
сти от места установки и условий эксплуатации.

Сравнение сезонного потребления электроэнергии

Кондиционер с постоянной

скоростью компрессора

(R 407 C)

Super Digital

Inverter Toshiba

Меньше на 50%

Модель 4 HP мощность 10 кВт

• При использовании векторной обработки формы вы

ходного напряжения и привода с интеллектуальным
управлением питания (IPDU) достигается высокая эффек-
тивность и низкий уровень шума.

• Компрессор отличается повышенной эффективностью

Три основные конструктивные

особенности

Повышена эффективность дви-
гателя за счет усовершенство-
вания охлаждения

Более эффективное сжатие
за счет применения деталей
прецизионной точности

Повышенная степерь сжатия
хладагента в компрессионных
каналах новой конструкции

и стабильностью при продолжительной работе на низ-
кой частоте, что значительно сокращает потребление
электроэнергии.

• Используется высокоэффективный хладагент R410A,

не разрушающий озоновый слой

Конструкция, удовлетворяющая всем
требованиям пользователя

Пониженный шум наружных блоков

Мы установили новый мировой стандарт

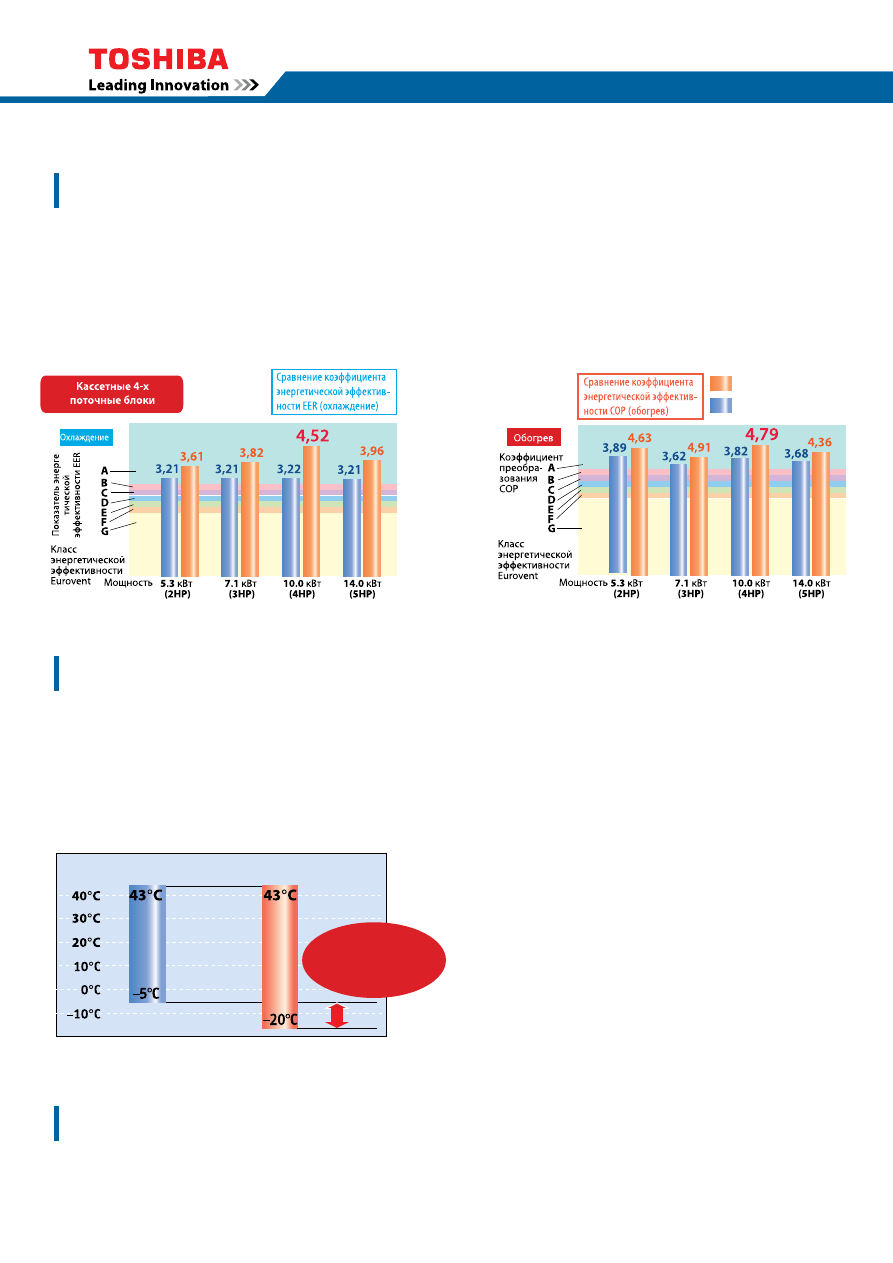

коэффициента энергоэффективности (COP)

Преимущество  инверторных  кондиционеров  заключается
в  возможности  работать  в  режиме  охлаждения  при  мини-
мальной  наружной  температуре,  что  особенно  полезно
при кондиционировании воздуха в помещениях с большим
количеством компьютеров, где охлаждение воздуха должно
производиться круглый год.

При этом, как и в кондиционерах предыдущих моделей,
обеспечивается и мощный обогрев помещения даже при
температуре наружного воздуха до -20°С.

В серии Super Digital Inverter используется специальная технология для снижения и без того минимально уровня шума се-
рии Digital Inverter. Полупромышленные кондиционеры Toshiba являются одними из самых тихих и не принесут акустическо-
го дискомфорта ни владельцам ни соседям.

Каждой модели Toshiba Super Digital Inverter присвоен наивысший класс
энергетической эффективность «А» как при работе в режиме охлаждения,
так и в режиме обогрева.

Стандартная комплектация DI и SDI работает на охлаждение при температуре

наружного воздуха до -15 °С, а на обогрев до -20°С

Класс энергетической эффективности «А»

Сравнение допустимой минимальной

темпертуры наружного воздуха

Наружная температура

Обычный
полупромышленный
кондиционер

Допустимая температура

в режиме обогрева на 15°С,

а в режиме охлаждения

на 10°С ниже!

Digital Inverter

Super Digital Inverter
Digital Inverter

Полупромышленные кондиционеры

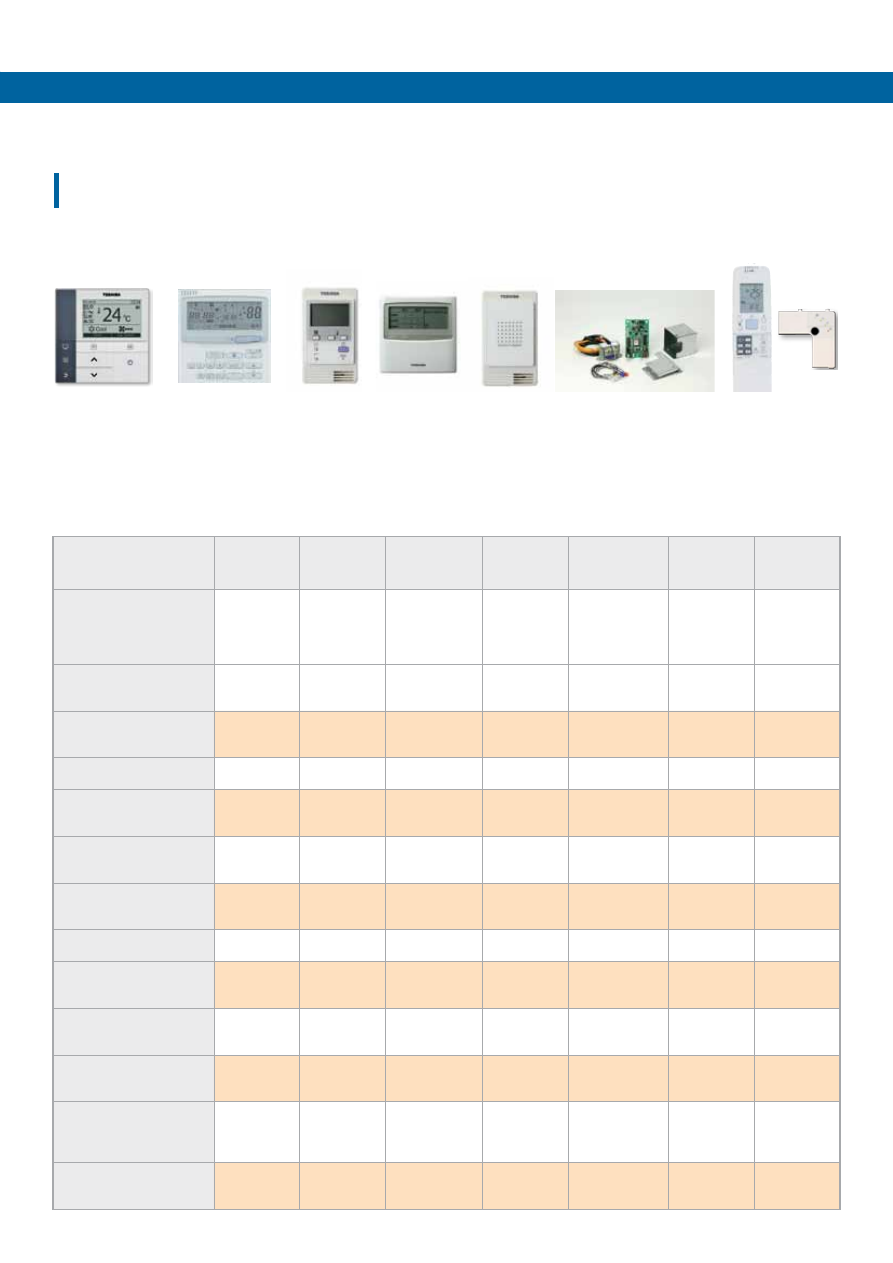

Пульты управления
и дополнительные опции

Пульт управления /
Внутренний блок

4-поточный

кассетный

4-поточный

кассетный

компактный

высоконапорный

канальный

стандартный

канальный

подпотолочный

настенный

напольно-

потолочный

RBC-AMS51E-EN
Lite Vision Plus
Проводной пульт ДУ
с таймером и меню
на русском языке

RBC-AMS41E
Проводной пульт ДУ
с таймером

RBC-AS21E2 Проводной
пульт ДУ с сокращенным
набором функций

TCB-EXS21TLE
Недельный таймер

TCB-AX21E2 Беспроводной
пульт ДУ в комплекте
с приемником

RBC-AX22CE2
Беспроводной пульт ДУ
в комплекте с приемником

RBC-AX31U(W)-E
Беспроводной пульт ДУ
в комплекте с приемником

WH-H2UE
Беспроводной пульт ДУ

в комплекте

TCB-TC21LE
Выносной датчик
температуры

TCB-SC642TLE2
Центральный пульт
управления (до 64)

TCB-PCNT20E Сетевой
адаптер для соединения
с сетью AI-Network

TCB-PCNT30TLE2 Сетевой
интерфейс “1:1” для
соединения с VRF-системой
по протоколу TCC-Link

встроен

TCB-IFCB-4E2
Дистанционный выключатель
(ON-OFF пульт)

RBC-AX31U(W)-E

TCB-TC21LE

TCB-EXS21TLE

RBC-AS21E2

RBC-AMS41E

RBC-AMS51E-EN

Lite Vision Plus

TCB-PCNT30TLE2

150%

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Типоразмер

1,5 НР (3,5 кВт)

1,7 НР (4 кВт)

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

3000 – 833
3000 – 833

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

45/47

47/48

48/49

49/50

51/52

Звуковая мощность (охл./обогрев) дБ(А)

62/64

63/64

64/65

66/67

68/69

Размеры (ВхШхГ) (мм)

550 х 780 х 290

890 х 900 х 320

1340 х 900 х 320

Масса (кг)

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

от -15 до +43/ от -20 до +15

Модель SDI 4 серии

Наружный блок

RAV-SP

1104AT8-E

1404AT8-E

1604AT8-E

Типоразмер

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

49/50

51/52

51/53

Звуковая мощность (охл./обогрев) дБ(А)

66/67

68/69

68/70

Размеры (ВхШхГ) (мм)

1340х900х320

Масса (кг)

Тип компрессора

двухроторный инвертор. компрессор пост. тока

Диаметр труб (газ-жидкость) (дюйм)

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель SDI 4 серии

Обновленная конструкция компрессора повысила эффективность наружных блоков
Super Digital Inverter до непревзойденного значения: 4,52 кВт холода или 4,79 кВт тепла
на 1 кВт потребляемой мощности.
Новый двухроторный компрессор Eco-Driving может вращаться с минимальной часто-
той всего 10 об./с и потреблять от 170 Вт электроэнергии, точно и экономично поддер-
живая заданную температуру. Масса роторов компрессора снижена, а значит, умень-
шилось и трение и потери энергии!
В российском климате температура на улице редко превышает +29°C и кондиционер
работает при неполной загрузке. В этом режиме эффективность Super Digital Inverter до-
стигает рекордного в отрасли значения

5,9!

Система экономит до 70% электроэнергии.

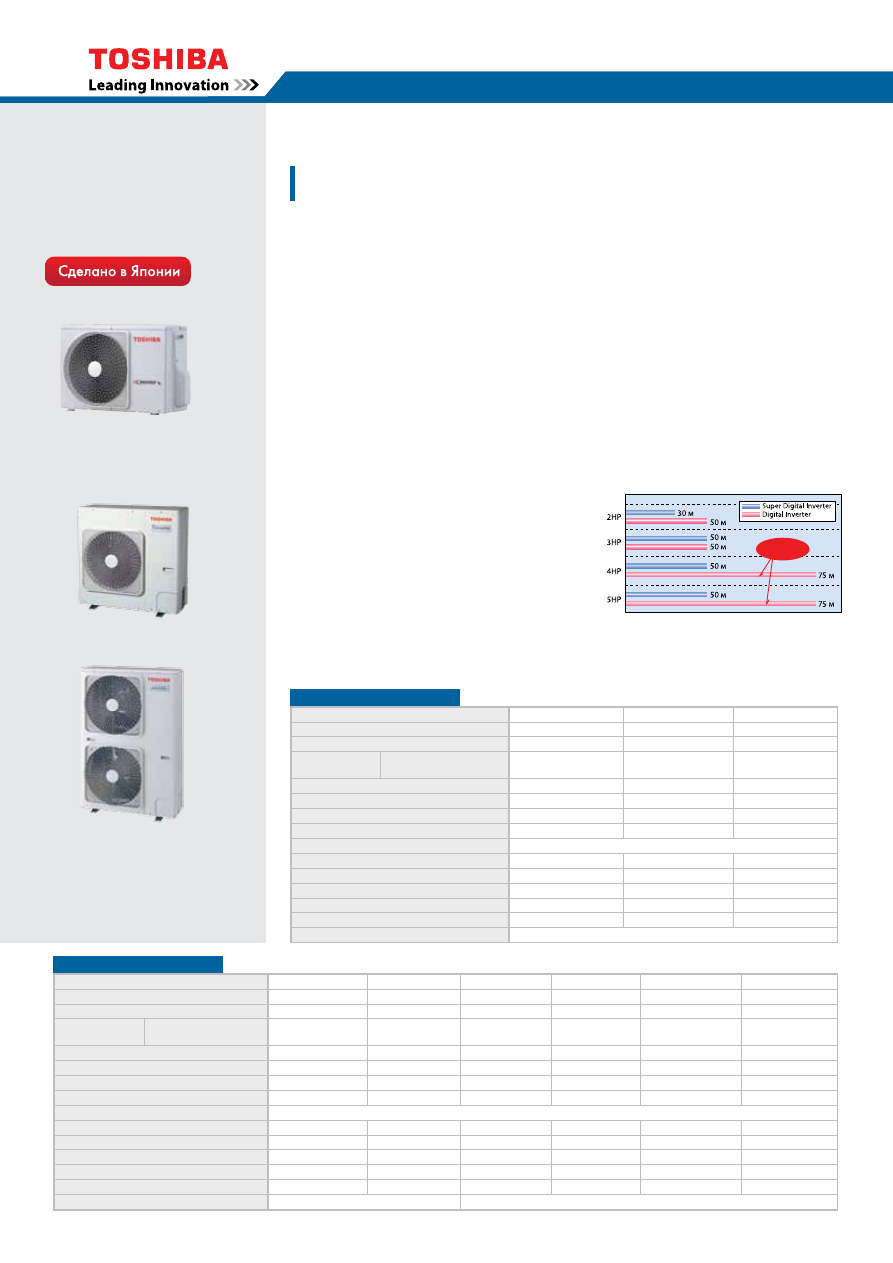

Super Digital Inverter

Потребление энергии за сезон – минимальное в отрасли!

Высокая производительность и широкие возможности

RAV-SP1104AT-E
RAV-SP1404AT-E

RAV-SP404AT-E
RAV-SP454AT-E
RAV-SP564AT-E

RAV-SP804AT-E

RAV-SP1104AT8-E
RAV-SP1404AT8-E
RAV-SP1604AT8-E

Длина трассы может достигать 75 м, а перепад
высот между наружным и внутренним блоком –
30 м. Самые сложные проблемы монтажа ре-
шаются проще, если вы устанавливаете наруж-
ный блок Super Digital Inverter 4!

Наружные
блоки

Наружные блоки типоразмеров 4НР, 5НР и
6НР поставляются как в однофазном, так и в
трехфазном исполнении. Кроме того, они мо-
гут использоваться в составе мультисистемы с двумя внутренними блоками (Twin), а мо-
дель RAV-SP1604AT8-E – и с тремя внутренними блоками (Triple).

Полупромышленные кондиционеры

Наружный блок

RAV-

SM563AT-E

SM803AT-E

SM1103AT-E

SM1403AT-E

SM1603AT-E

Типоразмер

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

2700 – 750
2700 – 750

4500 – 1250
4500 – 1250

6180 – 1716
6180 – 1716

Звуковое давления (охл./обогрев) дБ(А)

46/48

48/50

53/54

54/54

51/53

Звуковая мощность (охл./обогрев) дБ(А)

63/65

65/67

70/71

71/71

68/70

Размеры (ВхШхГ) (мм)

550 х 780 х 290

795 х 900 х 320

1340 х 900 х 320

Масса (кг)

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

Модель DI 3 серии

Серия Digital Inverter – это высокоэффективные, исключительно легкие и компактные на-
ружные блоки. Масса блока производительностью 3 НР (8 кВт) составляет всего 44 кг,
а габариты не превышают габариты наружного блока стандартной сплит-системы про-
изводительностью 3 кВт (55 х 78 х 29 см).

Привод с интеллектуальным управлением (IPDU) обеспечивает высокую эффективность
кондиционеров Toshiba Digital Inverter. Векторная обработка сигнала обеспечивает
точно синусоидальное выходное напряжение и значительно снижает потери энергии
и уровень шума.

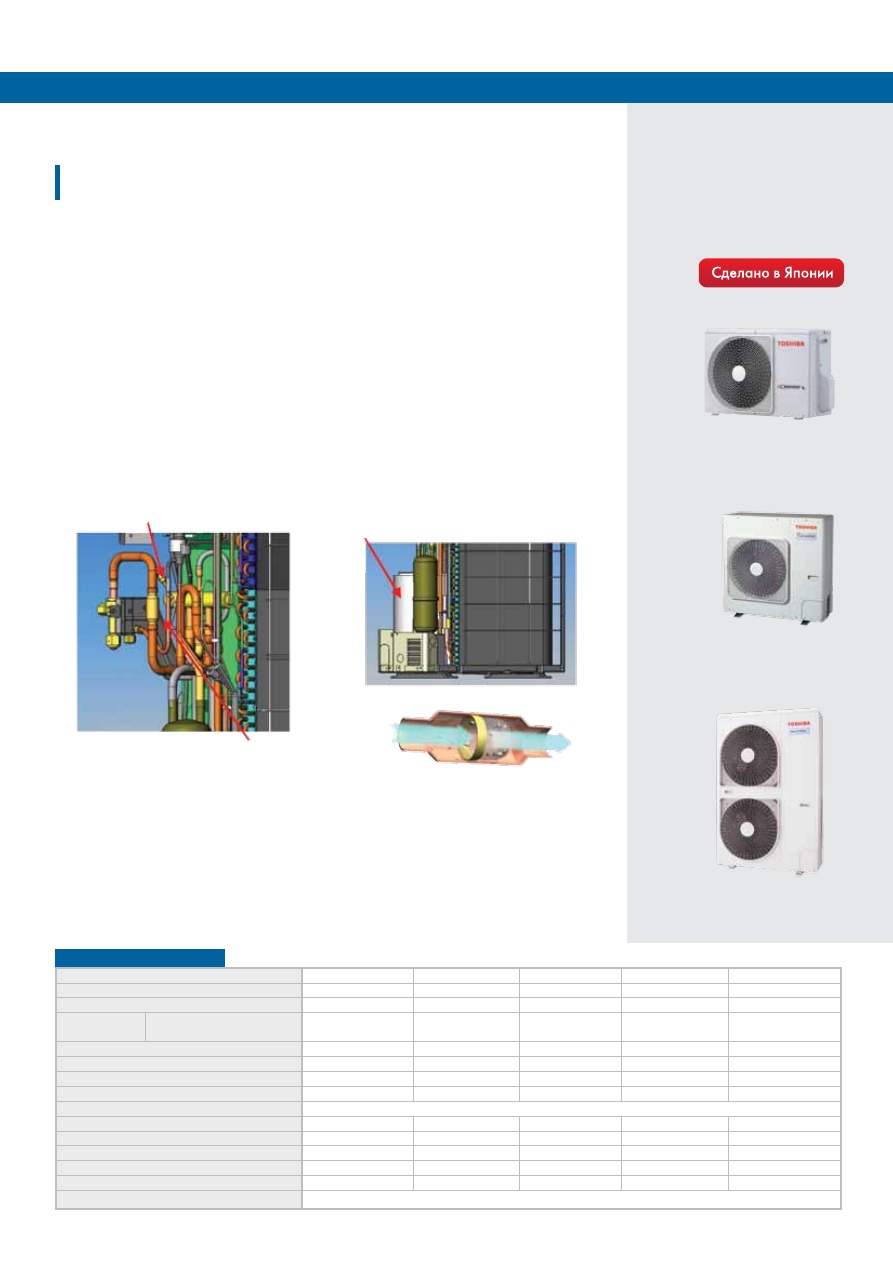

Digital Inverter

Самые легкие и компактные блоки

Использование существующих фреоновых трасс

Интеллектуальное управление (IPDU)

Наружные
блоки

трассу.  Новые  блоки  полупромышлен-
ных  кондиционеров  Toshiba  3  и  4  серий
можно подключить к проложенным ранее
фреоновым  трассам,  благодаря  их  кон-
структивным особенностям:

Теперь Вы можете заменить устаревший

кондиционер, работавший на R22 или
R407C, и потреблявший много электро-
энергии, на современную и эффективную
систему на R410A, не прокладывая новую

Фильтр на жидкостной линии

Фильтр на газовой линии

Масло с повышенной устойчивостью к хлору

RAV-SM563AT-E
RAV-SM803AT-E

RAV-SM1103AT-E
RAV-SM1403AT-E

RAV-SM1603AT-E

Наружный блок

RAV-

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Типоразмер

8 НР (20 кВт)

10 НР (23 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

8000 – 2222
8000 – 2222

9000 – 2500
9000 – 2500

Звуковое давления (охл./обогрев) дБ(А)

56/57

57/58

Звуковая мощность (охл./обогрев) дБ(А)

72/74

74/75

Размеры (ВхШхГ) (мм)

1540 х 900 х 320

Масса (кг)

134

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1 1/8” – 1/2”

Минимальная длина трассы (м)

7,5

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Допустимая температура наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель DI 3 серии

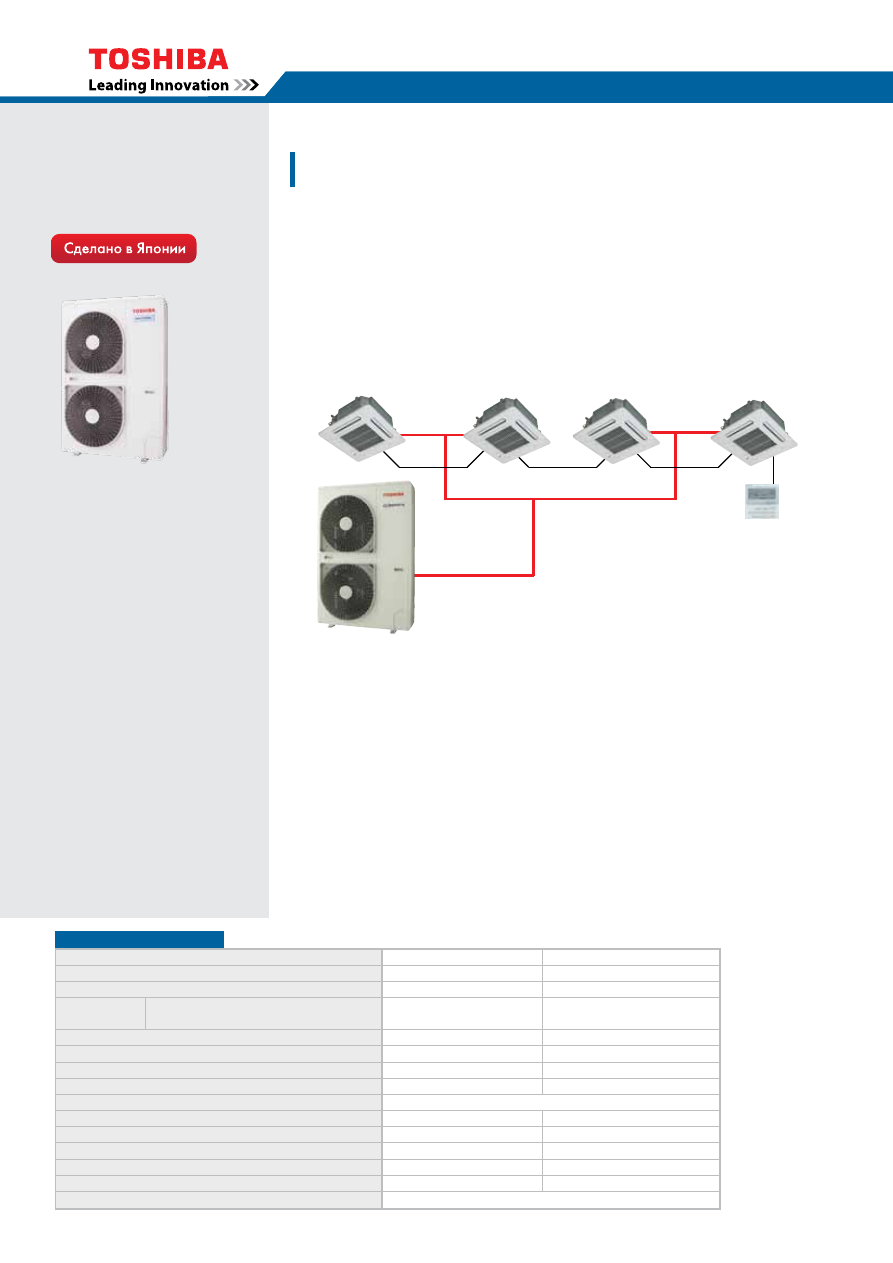

Наружные
блоки

Модели:

RAV-SM2244AT8-E
RAV-SM2804AT8-E

Разветвители

для системы Twin:

RBC-TWP101E

Разветвители

для системы Triple:

RBC-TRP100E

Разветвители

для системы Double twin:

RBC-DTWP101E

Модельный ряд полупромышленной серии Toshiba Digital Inverter дополнен дву-
мя моделями, предназначенными для создания мощных мультисплит-систем –
RAV-SM2244AT8-E и RAV-SM2804AT8-E.

К наружному блоку подключаются два (Twin), три (Triple) или четыре (Double Twin)
внутренних блока одного типа и одинаковой мощности. Один из внутренних блоков
назначаетс

я ведущим. Такая система позволяет равномерно распределять кондицио

нированный воздух в помещении большого объема.

Digital Inverter

Мульти-система с 2, 3 или 4 внутренними блоками

Экономичная и удобная система производительностью до 27 кВт содержит один на-
ружный блок, занимающий лишь 0,29 м2 свободного пространства. Благодаря век-
торному инверторному управлению и изобретенному Toshiba двухроторному ком-
прессору постоянного тока, кондиционер обладает энергоэффективностью высше-
го класса А: до 3,85 кВт тепла и 3,21 кВт холода на каждый киловатт потребляемой
мощности!

Длина трассы до 70 метров и возможность эксплуатации при температуре -15°C
(охлаждение) и даже -20°C (обогрев) позволяют использовать мультисистему Toshiba
Digital Inverter практически для любых объектов.

Мощная система, компактный наружный блок

Наружный блок RAV-SM2244AT8-E,

4 компактных кассетных

внутренних блока (система Double twin)

Кроме того, наружные блоки Big Digital Inverter могут использоваться в составе систе-
мы 1:1 с мощными высоконапорными канальными блоками серии SM_DT.

содержание .. 47 48 49 50 ..
