Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год)

Модель

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дбА

37,5 / 36,5 / 33,5

41 / 40 / 38

43 / 42 / 40

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

101

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Модель

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дбА

36,5 / 35,5 / 33,5

40 / 39 / 38

42 / 41 / 39

Способ увлажнения воздуха **

поверхностное увлажнение

Давление воды

МПа

0,02 - 0,49

Расход воды

кг/ч

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

111

112

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Воздухо-воздушный теплообменник + секция охлаждения

Воздухо-воздушный теплообменник + секция охлаждения + увлажнитель

* Уровень шума измеряется на 1,5 м ниже центра блока.
** Увлажнение воздуха возможно в режиме обогрева.
Качество воды, используемой для увлажнения, должно соответствовать стандартам для водопроводной воды, жесткость не выше 100 мг/литр
*** Параметры измерены при напряжении питания 230 В.

Интерфейс для подключения

секции охлаждения (DX):
SMMS-i

SMMS

Mini-SMMS

SHRM-i

MM-DXC010 + DXV**0

MM-DXC010 + MM-DXC012 + DXV**0

ОСОбеННОСТИ

• Приток свежего воздуха позволяет улучшить микроклимат в помещениях, повысить

содержание кислорода и избежать «синдрома больных зданий». Для многих типов
помещений законодательство устанавливает минимальные нормы притока свежего
воздуха с улицы, который должен приходиться на человека в час.

• В настоящее время подача свежего воздуха в здания осуществляется чаще всего при

помощи автономных приточных установок. Такие приточные установки выпускаются
различными производителями и осуществляют лишь предварительную подготовку
воздуха.

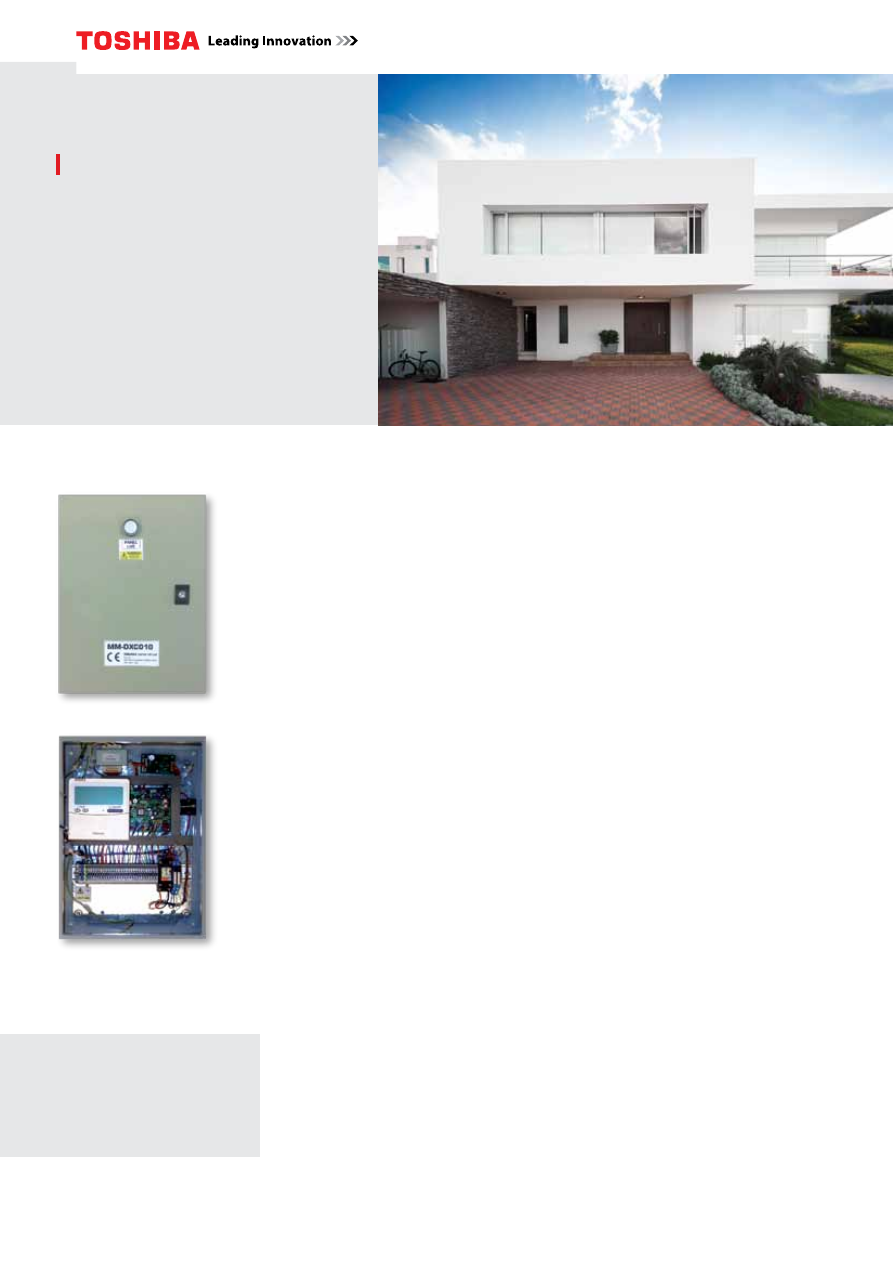

• Комплект DX Coil предназначен для подключения к VRF системам Toshiba секции

обработки воздуха (охлаждение/обогрев) приточной вентиляции сторонних про-
изводителей. В результате обеспечивается одновременный приток свежего воздуха
и кондиционирование.

В состав входят:

–   Контроллер управления ведущий – MM-DXC010
–   Контроллер управления ведомый – MM-DXC012
–   Расширительный вентиль (5,6 - 8,0 кВт) – MM-DXV080
–   Расширительный вентиль (11,2 - 16,0 кВт) – MM-DXV140
–   Расширительный вентиль (22,4 - 28,0 кВт) – MM-DXV280

• Контроллер MM-DXC010 применяется для управления секцией вентиляции с произ

водительностью до 10 НР (28 кВт), а в комбинации с ведомыми контроллерами мо-
жет управлять секциями с производительностью до 48 НР (134,4 кВт по охлаждению).
К одному ведущему контроллеру MM-DXC010 можно подключать не более 4 ведомых
контроллеров MM-DSC012.

ПРеИМУщеСТВА

• Совместим с VRF-системами Toshiba любого типа: MiNi-SMMS, SMMS, SMMS-i и SHRM-i.

Взаимодействие контроллеров MM-DXC с системой VRF осуществляется по линии
TCC-Link

• Управление осуществляется с помощью стандартного пульта Toshiba (RBC-AMT32E

или RBC-AMS51E-EN).

• Актуатором расширительных вентилей MM-DXV является шаговый электродвигатель.

Расширительный вентиль управляется контроллерами MM-DXC.

• Регулирование температуры выполняется при помощи температурного датчика ТА,

расположенного в потоке исходящего воздуха (задается с пульта дистанционного
управления).

• Предохранитель отключает агрегат в случае неисправности вентилятора.

Интерфейс состоит из двух
компонентов:
1) Контроллер
2) Набор клапанов
(три типоразмера)

Контроллер

Ведущий контроллер

DXC010

Комплект клапанов

DXV080

DXV140

DXV280

Типоразмер (код производительности)

НР

2,5

Максимальный расход воздуха

/ч

720/900/1080

1060/1320/1580

1280/1600/1920

1680/2100/2520

2880/3600/4320

3360/4200/5040

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

25,0

31,5

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012

2 х DXC012

Расширительный вентиль

DXV140 х 2

DXV140

Расширительный вентиль

DXV280

DXV280 х 2

DXV280 х 3

Расход воздуха (мин.,/станд./макс.)

/ч

3700/5600/7480

4730/6400/8060

5760/7200/8640 6240/7800/9360 6720/8400/10080 7610/10000/12380 8640/10800/12960

Холодопроизводительность

кВт

32,0

38,4

44,8

50,4

56,0

60,8

67,2

Теплопроизводительность

кВт

36,0

43,0

50,0

56,5

63,0

68,0

75,0

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012 х 2

DXC012 х 3

Расширительный вентиль

DXV280 х 3

DXV280 х 4

Расход воздуха (мин.,/станд./макс.)

/ч

9120/11400/13680

9600/12000/14400

10080/12600/15120

11520/14400/17280

12000/15000/18000 12480/15600/18720

Холодопроизводительность

кВт

72,8

78,4

84,0

89,6

95,2

100,8

Теплопроизводительность

кВт

81,5

88,0

94,5

100,0

106,5

113,0

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012 х 3

DXC012 х 4

Расширительный вентиль

DXV280 х 4

DXV280 х 5

Расход воздуха (мин.,/станд./макс.)

/ч

12960/16200/19440

13440/16800/20160

14880/18600/22320

15360/19200/23040

15840/19800/23760 16320/20400/24480

Холодопроизводительность

кВт

106,4

112

117,6

123,2

128,8

134,4

Теплопроизводительность

кВт

119,5

126,0

131,5

138,0

144,5

151,0

Питание

В-фаз-Гц

220/240-1-50

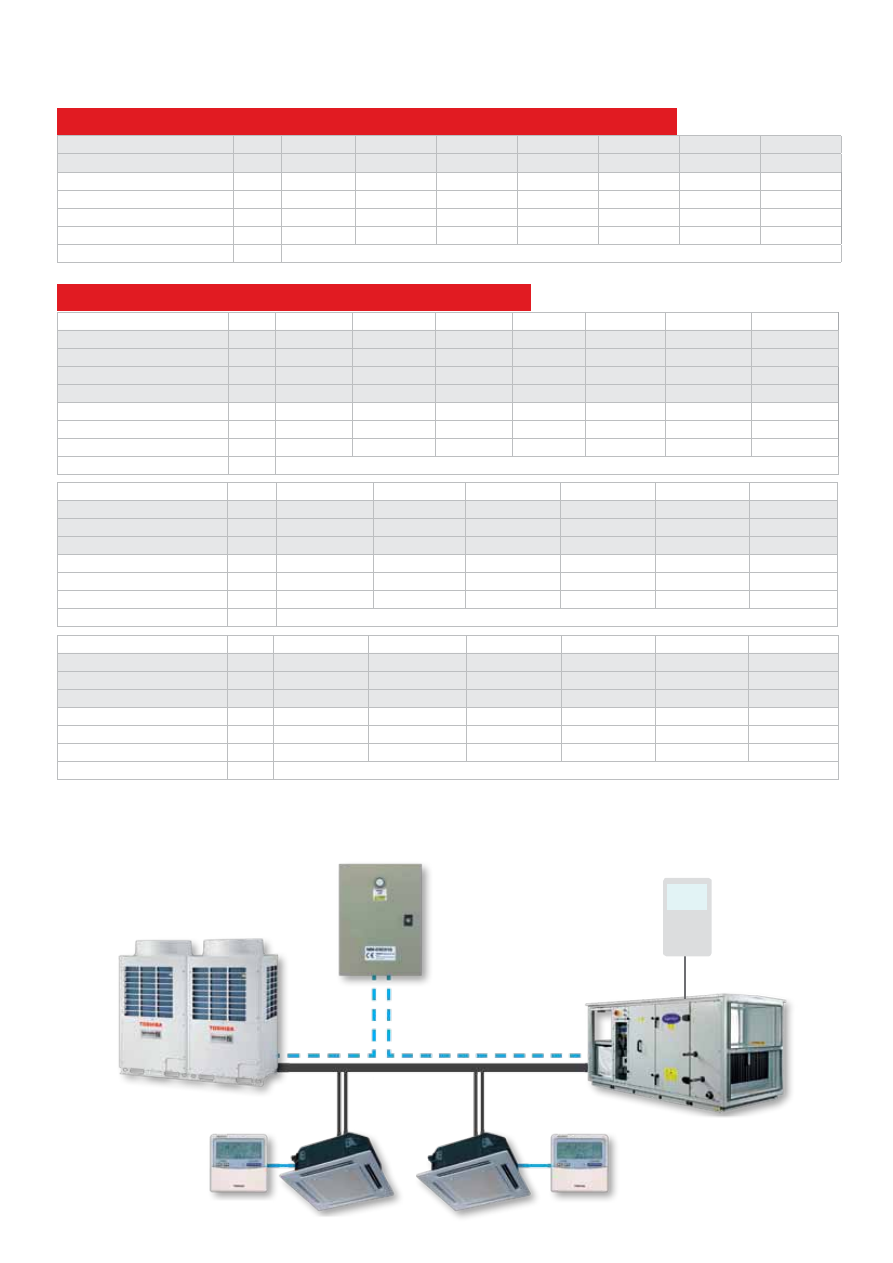

Автономная приточная установка
(приобретается отдельно)

Наружный блок VRF Toshiba

Внутренние блоки VRF Toshiba

Пульт управления

Фреоновая трасса

Контроллер
приточной
установки

Пульт управления
(приобретается
отдельно)

Технические характеристики: интерфейс приточной установки MM-DXC010 + DXV**0

Технические характеристики MM-DXC010 + MM-DXC012 + DXV**0

Допустимая температура: охлаждение 15 ~ 24

С (по влажному термометру)

обогрев 15 ~ 28

С (по сухомутермометру)

Масса контроллера: 12 кг

Размеры контроллера 400 х 300 х 150 мм

Внутр. блок

Наименование

Модель

Подходит для:

внутренних блоков SMMS-i

Описание

Замечания

4-поточный

кассетный блок

Стандартная панель

RBC-U31PG(W)-E

MMU-AP***2H

Обязательный аксессуар

Использ. с TCB-GFC1602UE

Прямая панель белого цвета

RBC-U31PGS(W)-E

Прямая панель серого цвета

RBC-U31PGS(WS)-E

Камера фильтрации свежего воздуха

TCB-GFC1602UE2

MMU-AP***2H

Для камеры притока свежего воздуха

Камера притока свежего воздуха

TCB-GB1602UE2

Для притока свежего воздуха, с использ. съемной стенки и камеры фильтрации

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***2H, 4SH-E, 4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Прокладка, регулирующая высоту

TCB-SP1602UE

MMU-AP***2H

Высота 50 мм

Комплект для изменения направления

подачи воздуха

TCB-BC1602UE

Перекрывает воздуховыпускное отверстие (комплект 3 шт.)

4-поточный

компактный

кассетный блок

(600х600)

Потолочная панель

RBC-UM11PG(W)E

MMU-AP***4MH-E

Обязательный аксессуар

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***4MH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

2-поточный

компактный

кассетный блок

Потолочная панель

RBC-UW283PG(W)-E MMU-AP0072/0092/0122/0152WH

Обязательный аксессуар

RBC-UW803PG(W)-E MMU-AP0182/0242/0272/0302WH

RBC-UW1403PG(W)-E MMU-AP0362/0484/0562WH

Фланец для подачи свежего воздуха

TCB-FF151US-E

MMU-AP***2WH

Для облегченного притока свежего воздуха, с использ. съемной стенки

Камера фильтров

TCB-FC283UW-E

MMU-AP0072/0092/0122/0152WH

TCB-FC803UW-E

MMU-AP0182/0242/0272/0302WH

TCB-FC1403UW-E

MMU-AP0362/0484/0562WH

Фильтр сверх-длительного

использования

TCB-LF283UW-E

MMU-AP0072/0092/0122/0152WH

Использ. с камерой фильтрации

Использ. с TCB-FC283UW-E

TCB-LF803UW-E

MMU-AP0182/0242/0272/0302WH

Использ. с TCB-FC803UW-E

TCB-LF1403UW-E

MMU-AP0362/0484/0562WH

Использ. с TCB-LF1403UW-E

1-поточный

кассетный блок

Потолочная панель

RBC-UY136PG

MMU-AP0074/0094/0124YH-E

Обязательный аксессуар

RBC-US21PGE

MMU-AP0154/0184/0244SH-E

Камера для горизонтальной подачи

воздуха

TCB-BUS21WHE

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный

компактный блок

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный

высоконапорный

блок и

канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM1D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFM2D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFM3DE

MMD-AP0724/0964H-E ,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр класса 90

TCB-UFH5D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFH6D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFH7DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF1D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-PF2D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-PF3DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Камера фильтров

TCB-FCY21DE

MMD-AP0184H-E

Для высокоэффективных фильтров или фильтра грубой очистки

TCB-FCY31DE

MMD-AP0244/0274/0364H-E

TCB-FCY51DE

MMD-AP0484H-E

TCB-FCY100DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Дренажная помпа

TCB-DP31DE

MMD-AP0184H-E - AP0484H-E

Подъем до 330 мм

TCB-DP32DE

MMD-AP0724/0964H-E

Канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 65% (колориметрический метод NBS)

Использ. с TCB-PF4D-1E

Фильтр класса 90

TCB-UFH8D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 90% (колориметрический метод NBS)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY51DFE

Камера фильтров

TCB-FCY51DFE

MMD-AP0481/0721/0961HFE

Для высокоэффективных фильтров или фильтра грубой очистки

Дренажная помпа

TCB-DP32DFE

MMD-AP0481/0721/0961HFE

Подъем до 330 мм

Подпотолочный

блок

Дренажная помпа

TCB-DP22CE2

MMC-AP0154/0184H-E

Подъем до 600 мм

Использ. с TCB-KP12CE2

MMC-AP0244-0484H-E

Использ. с TCB-KP22CE2

Комплект коленчатых патрубков

TCB-KP12CE2

MMC-AP0154/0184H-E

Для подключения дренажной помпы

TCB-KP22CE2

MMC-AP0244-0484H-E

Рекуператор +

секция охлаждения Дренажная помпа

TCB-DP31HEXE

MMD-VN502/802/1002HEXE,

MMD-VNK502/802/1002HEXE

Подъем до 330 мм

Все блоки

Соединительный кабель

RBC-CBK15FE

Позволяет удлинить ветвь трассы до 15 м.

Аксессуары для внутренних блоков

Внешний вид

Наименование

модели

Использование (зависит от кода мощности внутренних блоков)

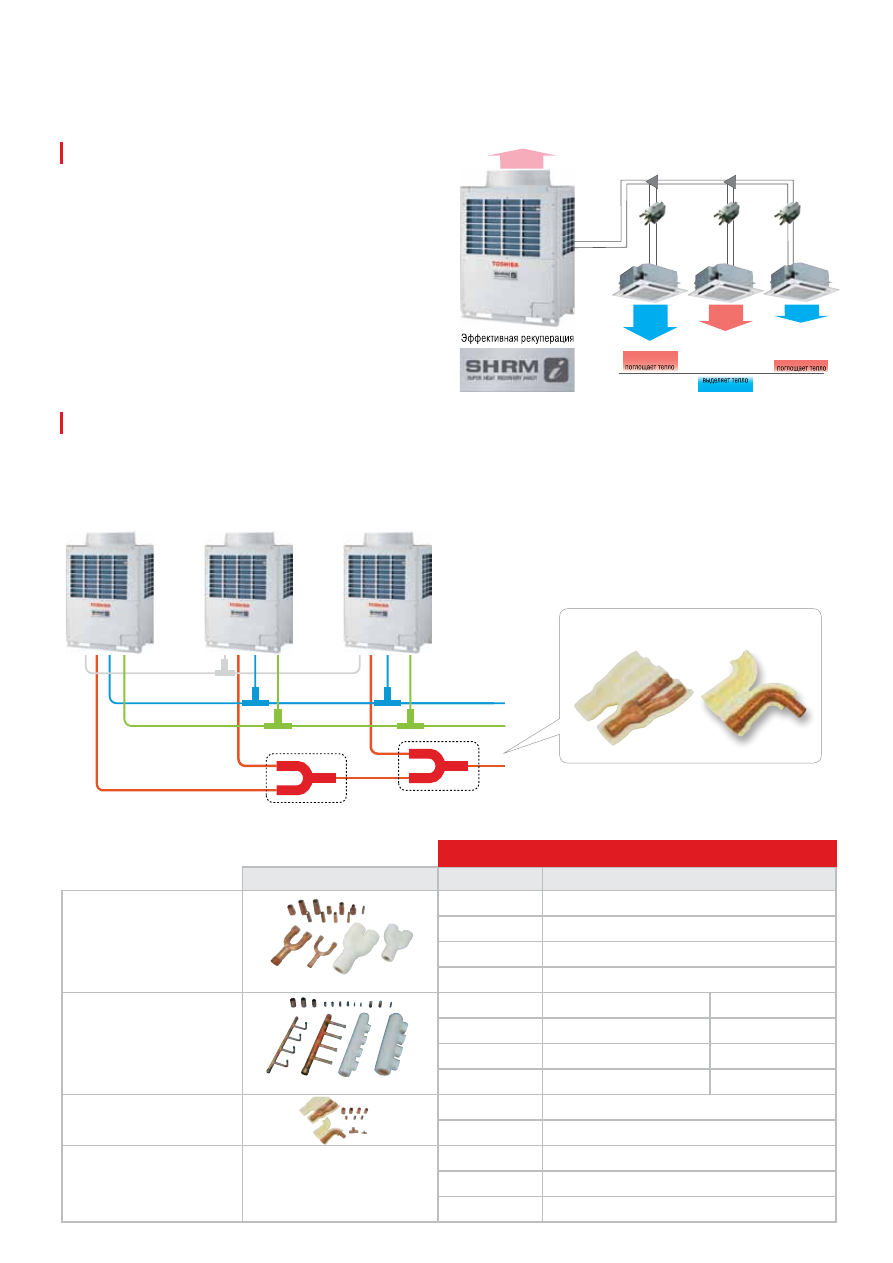

Y-образный разветвитель (тройник)

RBM-BY55E

до 6,4 (для SMMS, SMMS-i and MiNi-SMMS)

RBM-BY105E

от 6,4 до 14,2 (для SMMS-i, SMMS)

RBM-BY205E

от 14,2 до 25,2 (для SMMS-i, SMMS)

RBM-BY305E

25,2 и более (для SMMS-i, SMMS)

Коллекторы

RBM-HY1043E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 4 отвода)

RBM -HY2043E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 4 отвода)

RBM-HY1083E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 8 отводов)

RBM-HY2083E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14E

Менее 26 (для SMMS-i)

RBM-BT24E

26 и более (для SMMS-i)

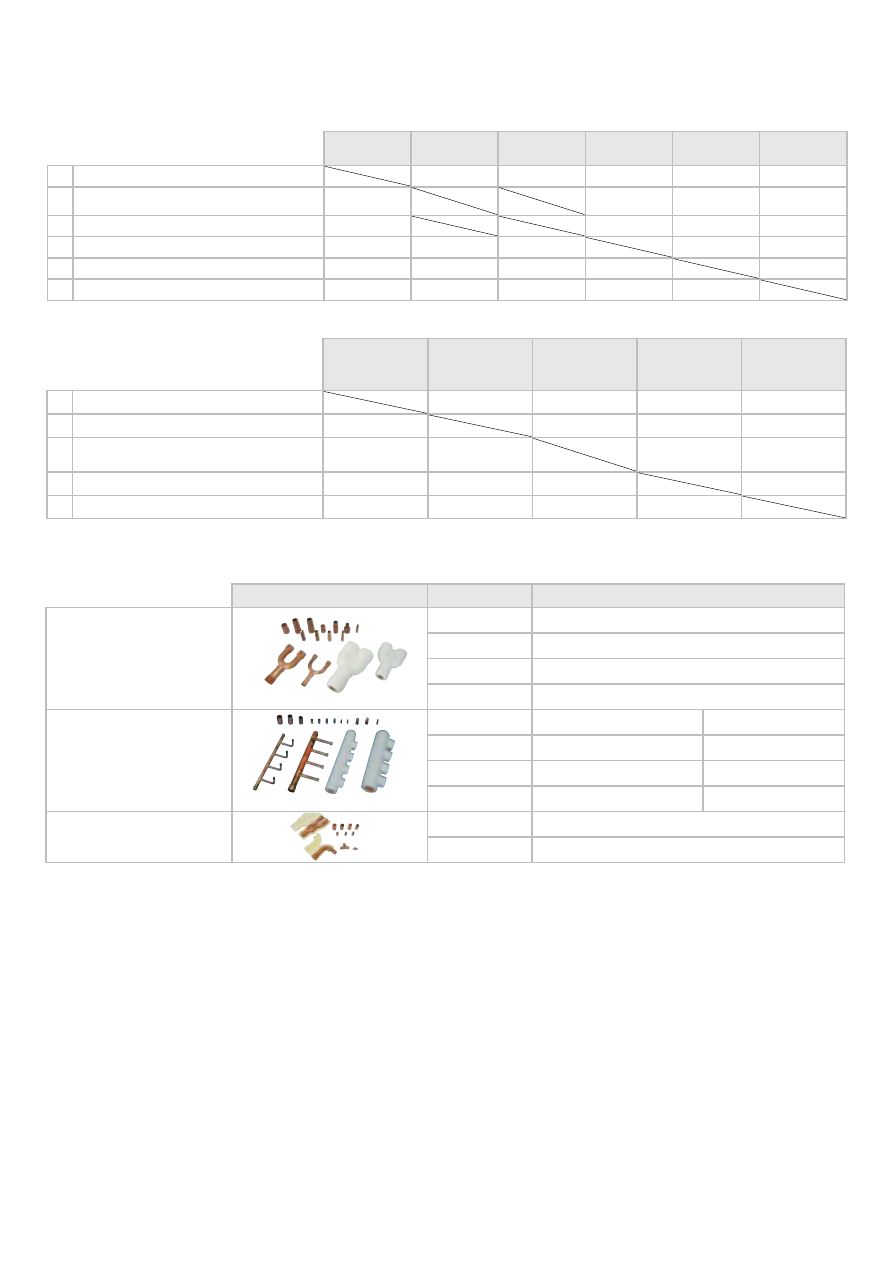

1) Таблица сочетаний аксессуаров для

4-поточного кассетного блока

Потолочная панель

ПРАВИЛьНО

Приточная камера + Камера притока свежего воздуха

и фильтрации

ПРАВИЛьНО

—

ПРАВИЛьНО

Камера притока свежего воздуха и фильтрации

ПРАВИЛьНО

Фланец для подачи свежего воздуха

ПРАВИЛьНО

Прокладка, регулирующая высоту

ПРАВИЛьНО

—

ПРАВИЛьНО

Комплект для изменения направления подачи воздуха

ПРАВИЛьНО

2) Таблица комбинаций аксессуаров для

высоконапорного канального блока

и блока со 100% притоком воздуха

Фильтр класса 65

—

ПРАВИЛьНО

Фильтр класса 90

—

ПРАВИЛьНО

Фильтр предварительной очистки, длительного

срока службы

ПРАВИЛьНО

Камера фильтров

ПРАВИЛьНО

Дренажная помпа

ПРАВИЛьНО

Оборудование для фреоновой трассы

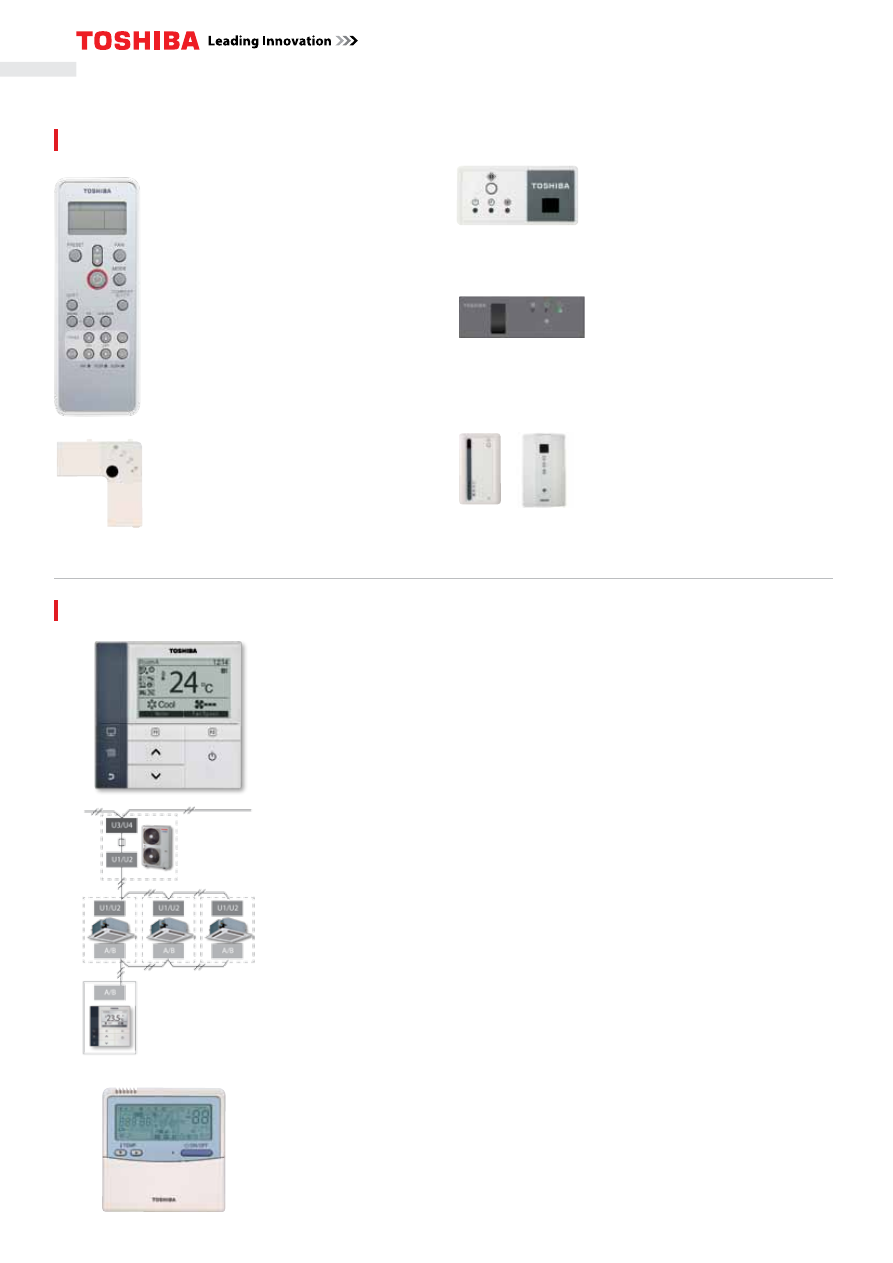

беспроводное управление

Проводное управление

• Беспроводной пульт ДУ совместим с не

сколькими типами внутренних блоков.

• Новый эргономичный дизайн.
• Турбо-режим: мощный поток воздуха бы

стро охладит или обогреет помещение.

• Режим «комфортный сон»: оптимальные

условия для сна и автоматическое отклю-
чение внутреннего блока через 1, 3, 5 или
9 часов.

• Бесшумный режим: вентилятор внутрен

него блока работает на сверх-низкой ско-
рости практически бесшумно.

• Монтируется в углу кассетного блока
• Используется с новым 4-поточным кассет

ным блоком.

• Монтируется в каркас передней

панели.

• Используется с подпотолочным

и 1-поточным кассетным блоком.

• Монтируется на стену или потолок.
• Используется с кассетными, потолоч

ными, напольными и канальными (кроме
высоконапорных) блоками.

Проводной пульт Lite-Vision plus c недельным таймером

RBC-AMS51E-EN

Приемник сигнала

RBC-AX22CE2 / RBC-AX32CE2

Новый пульт ДУ

WH-L11SE

Приёмник сигнала

RBC-AX32U(W)-E

Приёмник сигнала

TCB-AX21E2 / TCB-AX32E2

Приёмник сигнала

RBC-AX23UW(W)-E

• Монтируется в каркас передней

панели.

• Используется с новым 2-поточным

кассетным блоком.

• Позволяет назначить имя для каждого помещения. Это имя будет отображаться на дис

плее и облегчать идентификацию помещений при регулировке и мониторинге системы
кондиционирования.

• Современный дизайн пульта с крупным дисплеем, обновленная удобная структура меню.
• Возможность выбора языка (в том числе меню на русском языке).
• Энергосберегающий режим включается по таймеру и позволяет снизить расход элек

троэнергии.

• Температура в помещении всегда отображается на дисплее.
• Две «горячие клавиши» (F1, F2) для быстрого доступа к наиболее часто используемым

функциям кондиционера.

• Удобное расположение информации на дисплее, в том числе название модели внутрен

него блока и его серийным номер.

• Уставка температуры в помещении может регулироваться и отображаться с точность

до 0.5°C.

• Встроенный аккумулятор для аварийного электропитания. Все уставки сохраняются

в памяти в случае перебоя электроснабжения длительностью до 48 часов.

• В пульт встроен датчик температуры, который можно использовать вместе датчика в воз

духозаборнике внутреннего блока.

• Пульт позволяет управлять одним внутренним блоком или группой до 8 блоков.

Проводной пульт

RBC-AMT32E

• Стандартный пульт ДУ позволяет управлять одним внутренним блоком или группой до

8 блоков. Пульт служит для изменения параметров работы (уставок) внутреннего блока.

• Пульт позволяет увидеть аварийные коды на дисплее и настроить конфигурацию систе

мы. Возможно подключение недельного таймера.

Новинка 2014

Центральное управление

Упрощенный проводной пульт

RBC-AS41E

• Подключается аналогично стандартному пуль

ту, но имеет меньше функций и стоит дешевле.

• У данного пульта отсутствует таймер и возмож

ность настройки параметров внутреннего бло-
ка. На дисплее упрощенного пульта могут ото-
бражаться аварийные коды.

Пульт ДУ с недельным таймером

RBC-AMS41E

• Этот пульт управления похож на RBC-

AMT32E, но в отличие от него позво-
ляет программировать работу конди-
ционера на 7 дней.

Функции:

время работы, включение/

отключение, переключение режимов
работы, уставки температуры, ограни-
чение использования кнопок.

* Адаптор TCC-Link для подключения к системе внутренних блоков полупромышленных кондиционеров Toshiba Digital/Super Digital

RS-485

TCC-Link, линия 1

TCC-Link, линия 2

таймер

TCB-EXS21TLE Цифровой

вход

Цифровой

выход

TCB-PCNT30TLE2*

Сигналы

цифрового

ввода-вывода

Сигналы счетчика

расхода

электроэнергии

Сетевой

концентратор

До 32 учетных записей

пользователей, до 4

пользователей одновременно

Программное обеспечение

для управления через веб-интерфейс

Для удобного управления системой и идентификации блоков
можно задать имена для каждой зоны, этажа или владельца
(арендатора) помещений.

Особенности

• Просмотр информации в виде списка: данные всех внутренних

блоков одновременно видны на экране.

• Просмотр уставок блока: все основные данные конкретного

внутреннего блока отображаются в главном окне.

• Функции сложного управления и создание общего расписания

работы.

• Одновременно через веб-интерфейс могут подключаться

до 4 пользователей.

• В общей сложности в системе можно создать до 32 учетных за

писей пользователей с различными уровнями доступа. Хотя бы
один пользователь должен иметь максимальный уровень до-
ступа «Администратор».

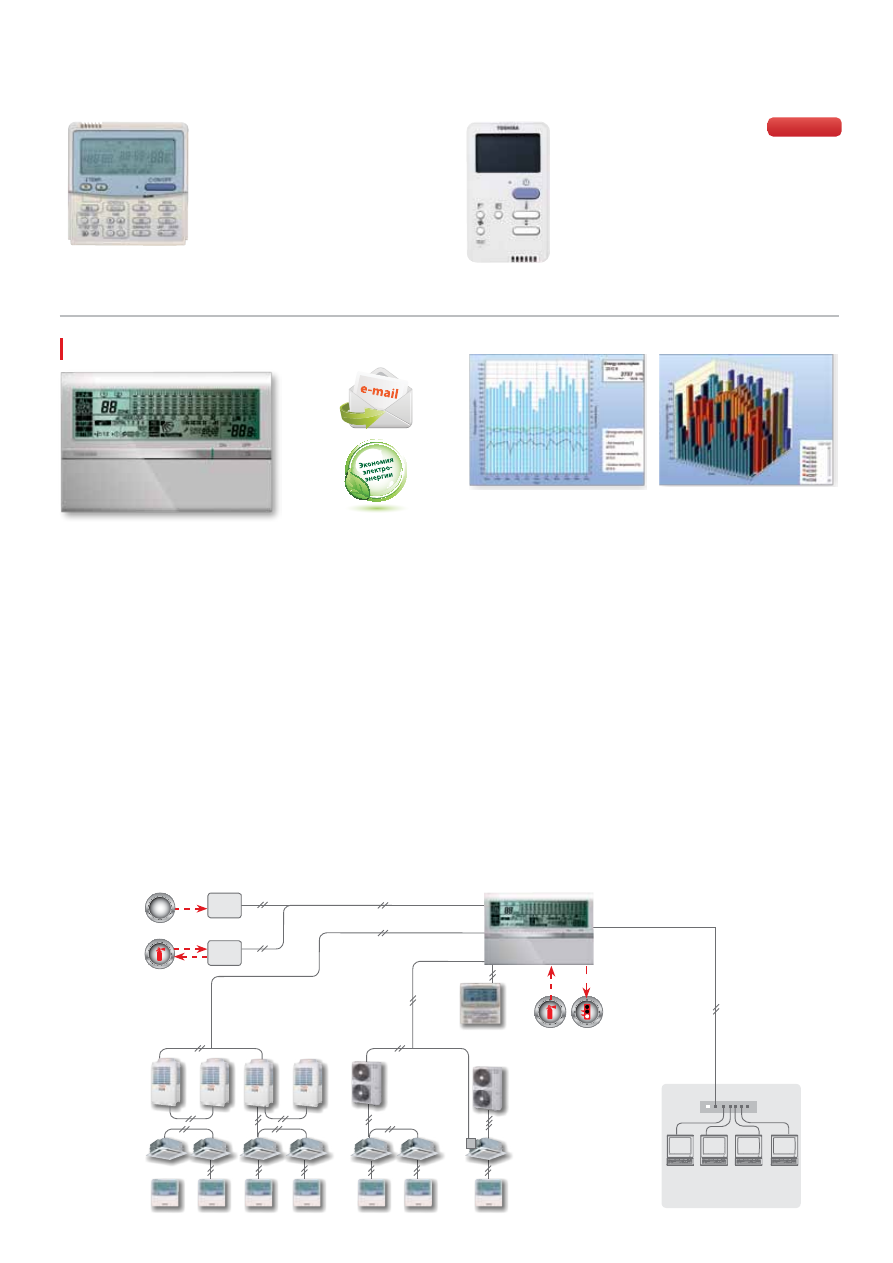

Новый пульт центрального управления

Smart Manager BMS-SM1280ETLE

Пульт Smart Manager имеет те же функции, что и модель BMS-
CM1280TLE (Compliant Manager), но в дополнение к ним имеет
возможности web-применения: подключение к компьютеру
в локальной сети, контроль расхода электроэнергии и отправка
отчетов.

Особенности нового пульта

• Подключение к персональному компьютеру или локальной сети.

Мультиязычный веб-интерфейс (в том числе управление на рус-
ском языке)

• Контроль расхода электроэнергии и отправка отчетов: сравнение

энергопотребления любых блоков системы за любые периоды
времени.

• Управление и создание расписания работы на длительный пери

од с помощью календаря

• Доступны дополнительные устройства цифрового ввода-вывода
• Тонкий и компактный пульт управления легко установить.

Сравнение энергопотребления
за каждый день

Сравнение энергопотребления
за весь период времени

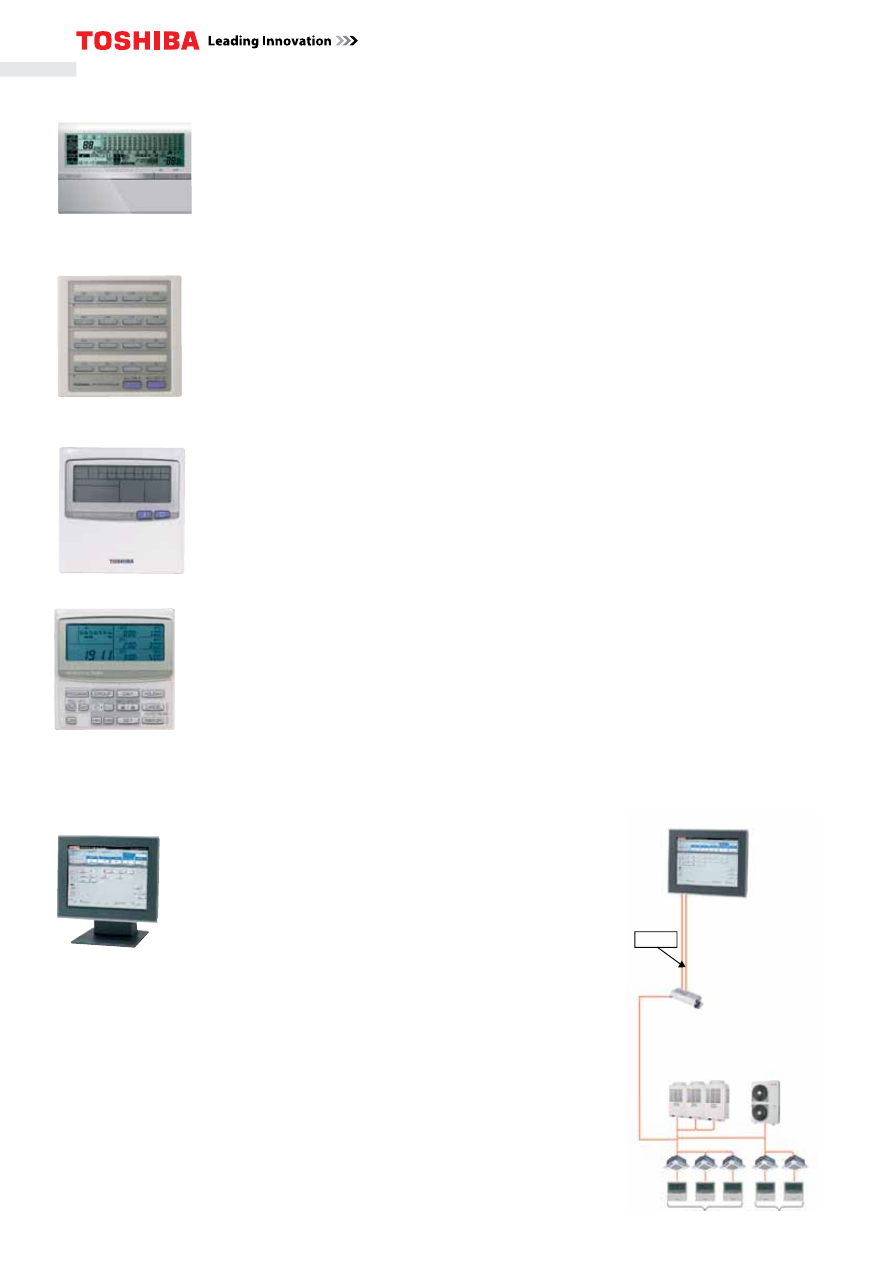

Центральный выключатель

TCB-CC163TLE2

• Индивидуальное включение / отключение до 16 внутренних блоков.
• Это упрощенное устройство для центрального управления, к которому можно подключить до

16 внутренних блоков по шине TCC-Link. Каждый блок легко включить или выключить одним
нажатием кнопки.

• Переключатель работает в одой из четырех зон системы, номер зоны задается

Dip-переключателем.

Пульт центрального управления

TCB-SC642TLE2

• Индивидуальное управление максимум 64 внутренними блоками. Диагностика неисправно

стей каждого внутреннего блока. Возможно подключение недельного таймера.

• Аварийное выключение всей системы в случае пожара. К сети могут быть подключены макси

мум 4 контроллера.

Таймер дневного расписания

TCB-EXS21TLE

• Cовременное техническое устройство, позволяющее автоматически контролировать работу

внутренних блоков в течение суток. Таймер имеет два режима работы:

1. Недельный таймер

Таймер подключается к индивидуальному или центральному пульту управления внутренними
блоками.

2. Таймер дневного расписания

Таймер подключается непосредственно системе централизованного управления TCC Link, при
этом позволяет управлять максимум 64 внутренними блоками в 1-8 группах.

Пульт центр. управления Compliant Manager
BMS-CM1280TLE

• Индивидуальное управление максимум 128 внутренними блоками (подключение до 2 х 64 вну

тренних блоков по шине TCC-Link).

• Пульт центрального управления Compliant Manager – современный и удобный способ для

управления и мониторинга VRF-системы в целом, контроля расхода электроэнергии. Подклю-
чение к компьютеру еще больше расширяет возможности управления.

Сенсорный контроллер Touch Screen

• К контроллеру можно подключить 64 - 512 внутренних

блоков. Он обеспечивает недельное расписание работы
системы и учет расхода электроэнергии.

• Сенсорный контроллер Touch Screen применяется как

для небольших, так и для крупных систем кондициони-
рования, в которых необходим индивидуальный учет
электроэнергии. Он позволяет осуществлять мониторинг
и управление индивидуальным внутренним блоком, а так-
же удобный просмотр подробностей аварийного кода.

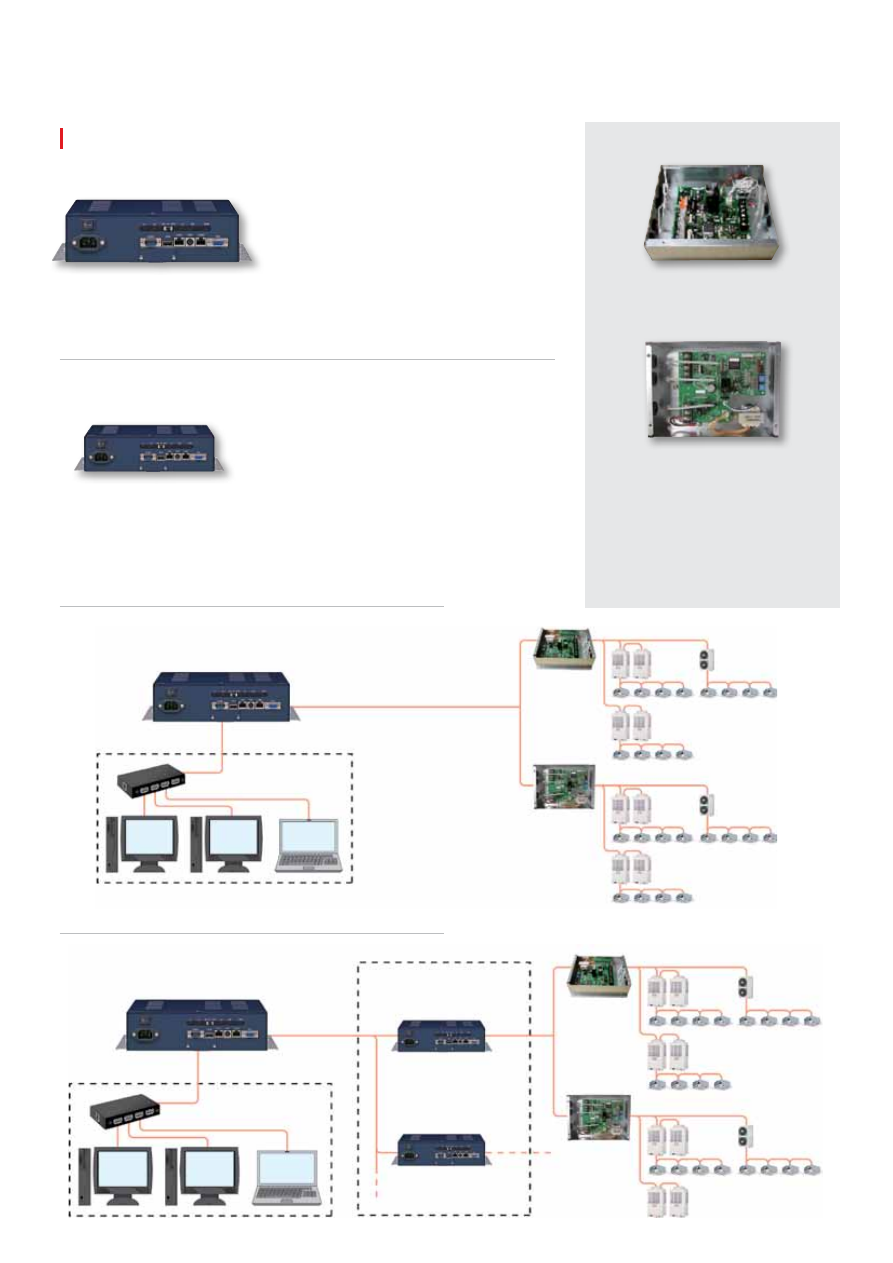

• Сенсорный контроллер Touch Screen подключается

к системе управления кондиционерами непосредствен-
но через релейный интерфейс. Возможно ограничение
доступа к системе с помощью логина и пароля.

SMMS-i

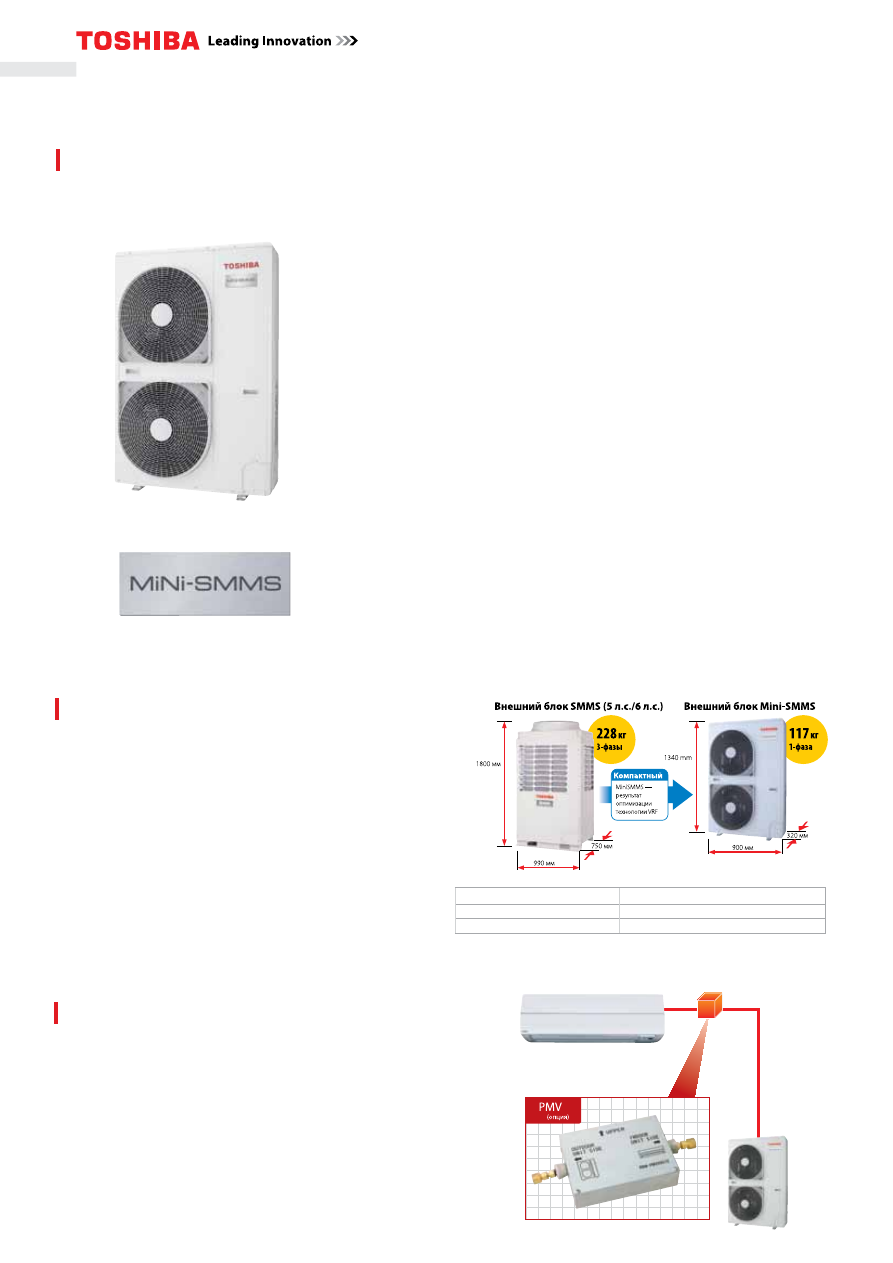

MiNi-SMMS

Сенсорный контроллер

Touch Screen

BMS-TP****ACE

BMS-TP****PWE

TCS-Net

Интерфейс

BMS-IFLSV4E

Основная шина

RS-485

BMS-TP0641ACE

BMS-TP5121ACE

BMS-TP0641PWE

BMS-TP5121PWE

BACnet® (Веб-сервер)

Интерфейс LonWork® LN

Система управления инженерными коммуникациями здания (BMS)

BMS – это компьютеризированная система, управляющая все-
ми инженерными системами здания: механическим и электри-
ческим оборудованием, вентиляцией, освещением, системой
безопасности и т.п.

Системы управления Toshiba SMMS-i на основе открытой сети
предназначены для подключения к системам управления инже-
нерным оборудованием зданий и способны удовлетворить любые
потребности заказчика.

Система BACnet с помощью объектных сигналов обеспечивает вы-
полнение следующих функций:

• Включение / отключение
• Выбор режима работы: охлаждение / нагрев / вентиляция

/ аварийный

• Изменение уставки температуры
• Температура внутреннего воздуха
• Центральное / локальное управление
• Регулирование скорости вентилятора
• Контроль расхода электроэнергии

Сервер BMS-LSV6E

(Intelligent server)

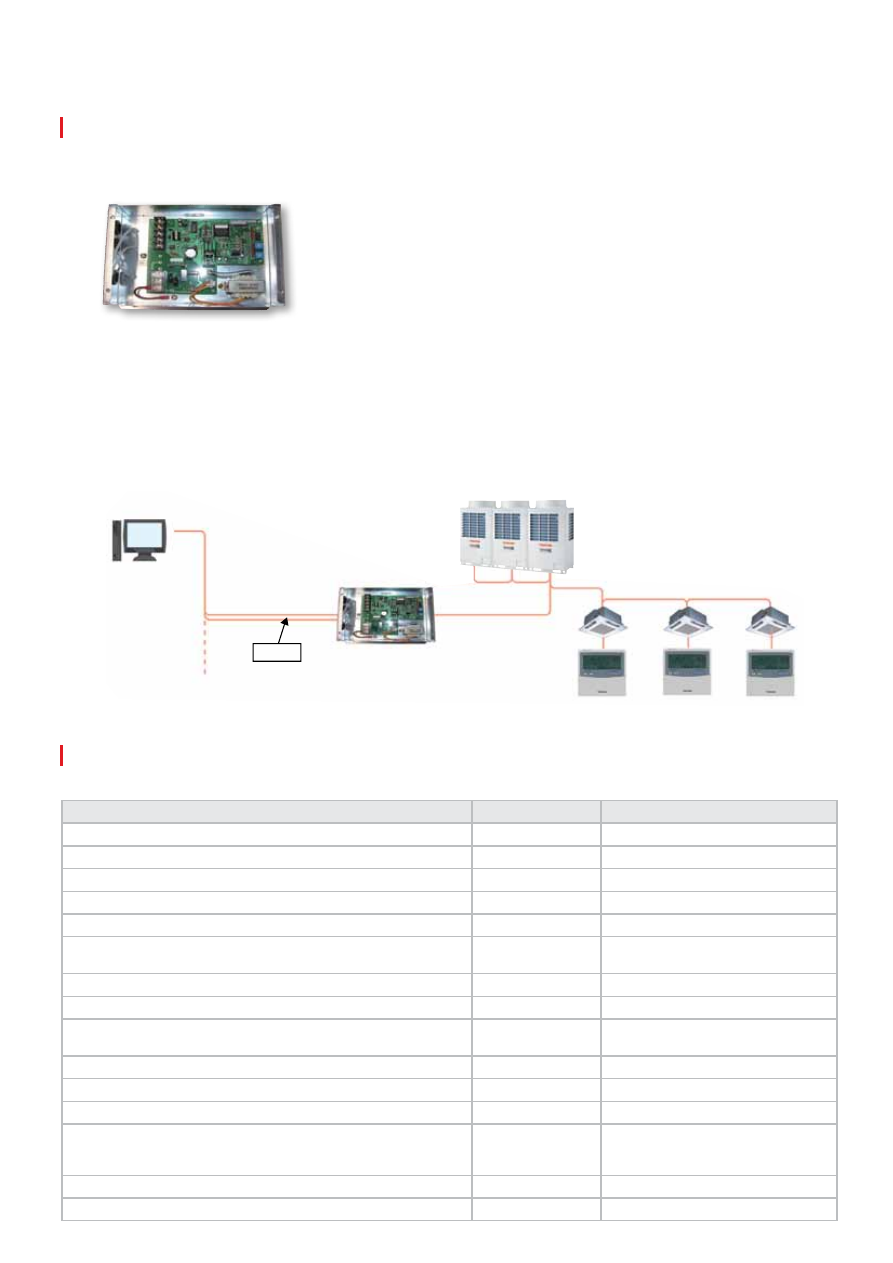

Интерфейс TCB-IFCB640TLE предназначен для управления вну-
тренними блоками (до 64 шт.) VRF-системы с помощью аналоговых
сигналов.

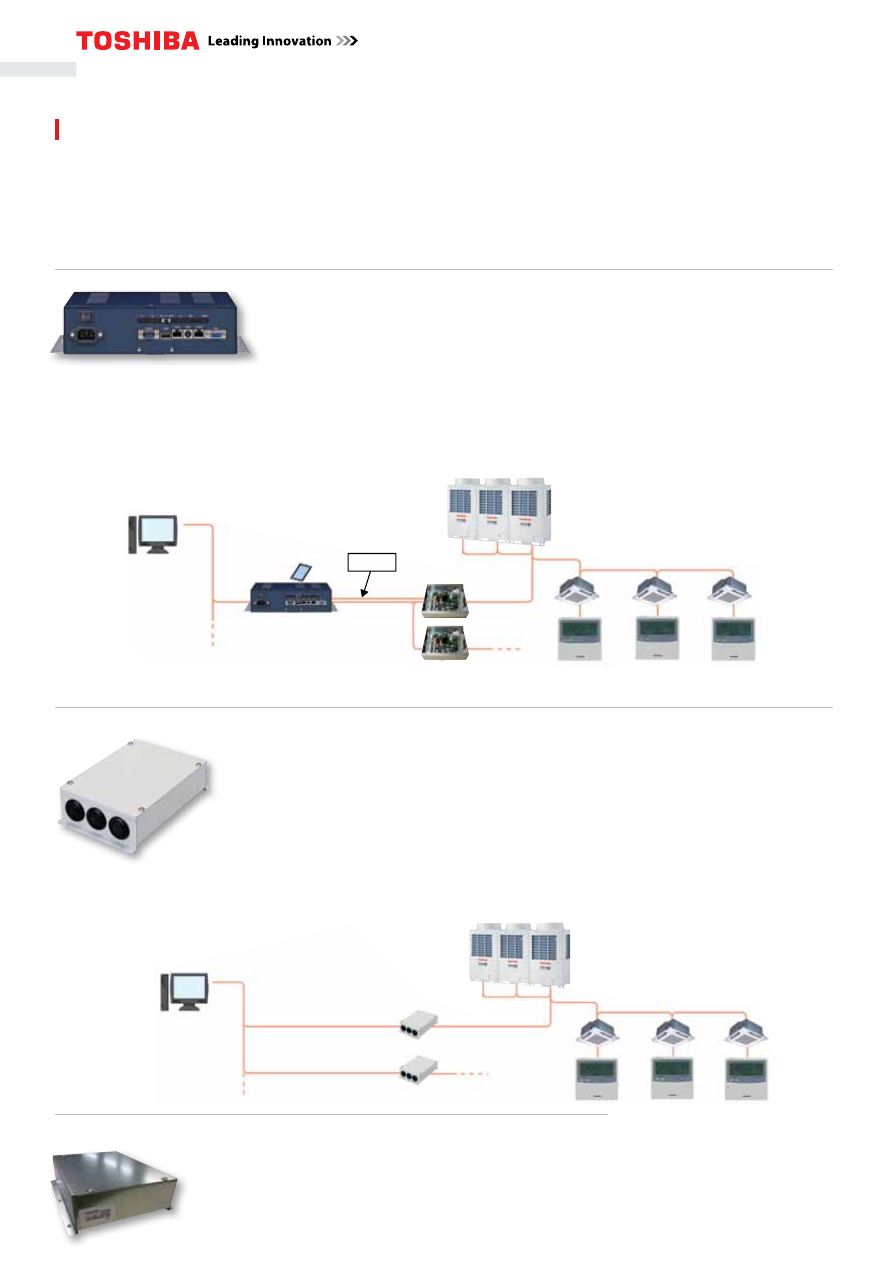

Toshiba BACnet® включает в себя сервер BMS-LSV6E (Intelligent
Server) и программное обеспечение BMSSTBN08E. Сервер подклю-
чается по интерфейсу TCS-Net и позволяет управлять системой
кондиционирования из системы BACnet.

RS-485

Основная шина

Intelligent server

(Требуется программа BACnet®)

BMS-LSV6E

Компьютер

TCS-NET

Интерфейс

BMS-IFLSV4E

BMS-STBN08E

BACnet® IP

• Интерфейс Toshiba Lonworks на 100% совместим с автоматической системой управления LonMark

и разработан специально, чтобы подключать VRF к Lonworks.

• Интерфейс подключается непосредственно к основной шине TCC-Link и может соединяться

с внутренними или наружными блоками системы Toshiba С другой стороны, интерфейс подклю-
чается к автоматической системе управления Lonworks, обеспечивая передачу 28 управляющих
сетевых переменных и получение информации о рабочем режиме системы кондиционирования.

• К одной сети TCC-Link могут быть подключены несколько интерфейсов Toshiba Lonworks. Адреса

ция интерфейсов несложна и выполняется с помощью переключателей на корпусе интерфейса.
Это особенно удобно в зданиях с несколькими этажами и владельцами: для каждого этажа или
зоны используется отдельный интерфейс.

Основная шина

Интерфейс LN

TCB-IFLN642TLE

Компьютер

TCB-IFLN642TLE

Аналоговый интерфейс

TCB-IFCB640TLE

Система управления инженерным оборудованием здания (BMS)

• Интерфейс Modbus® позволяет интегрировать мультизональную систему кондицио

нирования Toshiba в систему управления (BMS) Modbus.

• Интерфейс подключается непосредственно к основной шине TCC-Link и может сое

диняться с внутренними или наружными блоками системы Toshiba, в зависимости от
предпочтений владельца.

• Интерфейс использует протокол Modbus RTU, основанный на последовательном

протоколе RS-485, для связи с каким-либо управляющим устройством Modbus.

• Управляющее устройство Modbus, в свою очередь, подключается к системе управле

ния инженерным оборудованием здания (BMS) и позволяет контролировать работу
всех подсоединенных кондиционеров Toshiba.

• К одной сети TCC-Link могут быть подключены несколько интерфейсов Toshiba

Modbus, а их адресация выполняется спомощью переключателей.

• Это особенно удобно в зданиях с несколькими этажами и владельцами: для каждого

этажа или зоны используется отдельный интерфейс.

• Удобная интеграция с BMS других производителей благодаря новой карте сетевой

адресации.

Компьютер

RS-485

до 64 внутренних блоков

Интерфейс Modbus®

TCB-IFMB641TLE

Основная шина

Интерфейс Modbus®

TCB-IFMB641TLE

Назначение

Наименование

Применение

Включение/останов VRF системы

TCB-PCMO4E

1 шт. на 1 VRF систему

Установка режима (охлаждение/обогрев)

TCB-PCMO4E

1 шт. на 1 VRF систему

Снижение шума до 50дб (ночной режим)

TCB-PCMO4E

1 шт. на 1 VRF систему

Снегопад (включение вентилятора)

TCB-PCMO4E

1 шт. на 1 VRF систему

Ограничение потребления электроэнергии

TCB-PCDM4E

1 шт. на 1 VRF систему

Релейный выход состояния системы

TCB-PCIN2E

1 шт. на 1 VRF систему

(кроме 4 серии)

Релейный выход состояния системы

TCB-PCIN4E

1 шт. на 1 VRF систему

Релейный выход состояния компрессоров

TCB-PCIN4E

1 шт. на 1 блок (только VRF 4 серии)

Релейный выход текущей производит системы в %

TCB-PCIN4E

1 шт. на 1 VRF систему

(только VRF 4 серии)

Ограничение потребления электроэнергии

TCB-PCIOS1E2

DI (2, 3 серии) / SDI (только 4 серия)

Снижение шума до 45дб (ночной режим)

TCB-PCIOS1E2

DI /SDI (4 серии только)

Удаленное вкл./выкл. и состояние внутреннего блока

TCB-IFCB-4E2

1 шт. на 1 внутр. блок VRF

Универсальное управление. Дискретные и аналоговые входы/выходы,

TCC-Link, центральное управление (VRF блоки, DI, SDI, сокращенное

управление по HA интерфейсу - DaiSeiKai и др.)

TCB-IFCG1TLE

VRF, SDI, DI, HA, другие системы.

(уточнять у продавца)

Адаптер TCC-Link для DI и SDI

TCB-PCNT30TLE2

По 1шт. на каждый DI, SDI

Управление Вкл/Выкл. Сост-ние по SMS (Вкл./Выкл./Авария)

TCB-IFGSM1E

По 1шт. на каждый внутр. блок VRF

Toshiba разработала дополнительные платы управления для наружных и внутренних блоков мультизональных VRF-систем

Платы управления

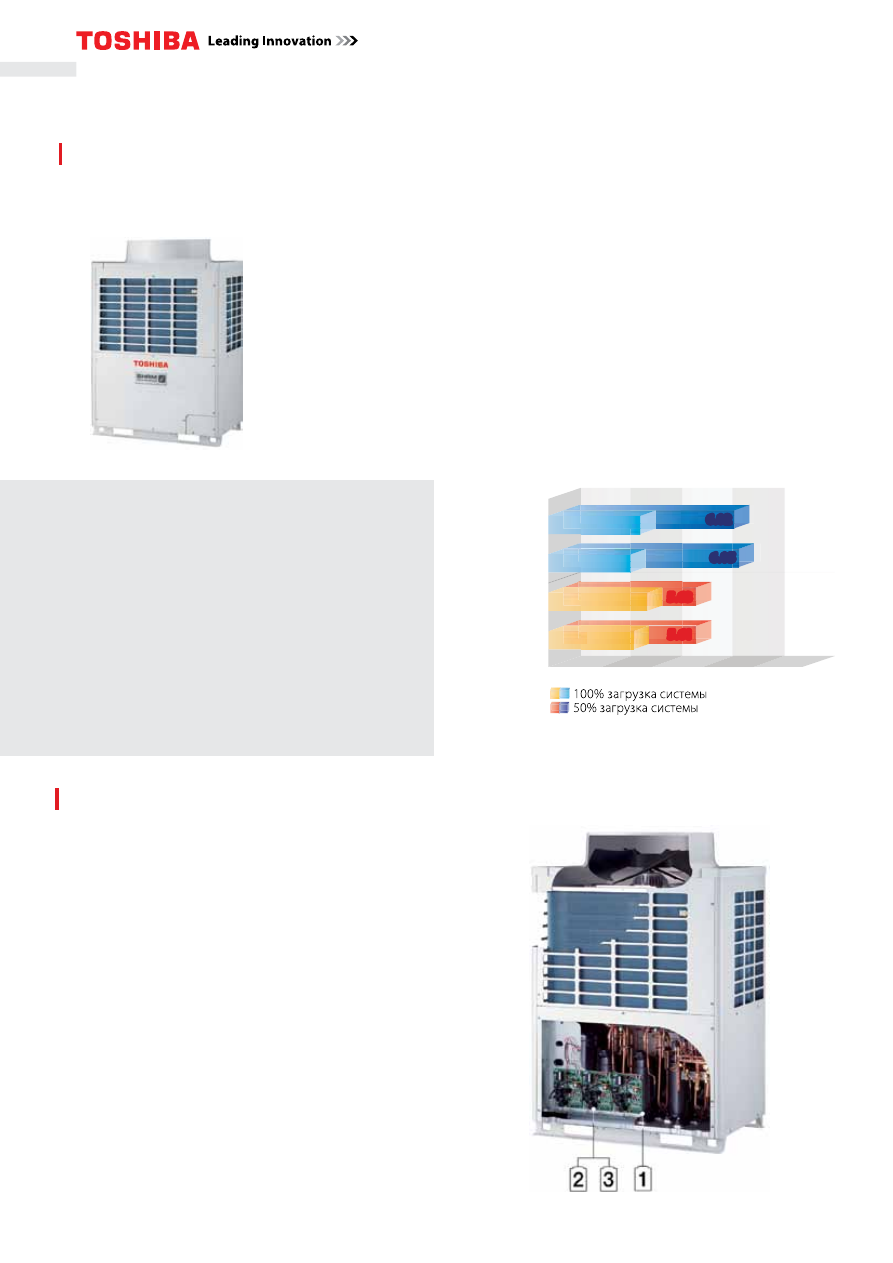

SHRM-i

Наружные блоки

MMY-MAP***4FT8-E

ОСОбеННОСТИ

• Трехтрубные VRF-систем с рекуперацией SHRM-i имеют

производительность от 8 до 42 НР, они позволяют одно-
временно охлаждать одни помещения и обогревать
другие.

• Экономия до 50% электроэнергии за счет рекуперации

тепла.

• Наружные блоки с тремя инверторными компрессорами.

ПРеИМУщеСТВА

• Энергетическая эффективность повышена: в режиме

охлаждения EER=6,05 (система 12НР при 50% нагруз-
ке), в режиме обогрева СОР=5,63 (система 8НР при
50% нагрузке).

• Температурный диапазон расширен, теперь он со

ставляет от -20 до +15 °С в режиме обогрева.

• Максимальная длина трассы увеличена с 300 до 500 м

(при производительности 34НР и выше).

• Точность инверторного управления повышена: ча

стота вращения компрессоров теперь регулируется
с точностью до 0,1 Гц.

Впервые в отрасли система с рекуперацией включает
в себя наружные блоки с тремя инверторными компрессо-
рами (12 и 14 НР). В наружных блоках меньшей производи-
тельности – по два компрессора. Надежные двухроторные
компрессоры постоянного тока особенно эффективны при
частичной загрузке.
Инверторное управление каждым компрессором гаранти-
рует, что в каждом помещении будет точно поддерживаться
желаемая температура, независимо от типа внутренних бло-
ков и длины трассы. Точное векторное управление поддер-
живает идеально синусоидальный ток и значительно повы-
шает эффективность системы.
В системе Toshiba полностью отсутствуют компрессоры без
инверторного управления. Унификация компрессоров по-
зволяет любому блоку многоблочной системы быть «основ-
ным», обеспечивает равную наработку моточасов каждым
компрессором и эксплуатацию системы даже при выходе из
строя одного из компрессоров. Инженеры Toshiba оптими-
зировали конструкцию компрессионных каналов, снизили
трение и потери давления, увеличили площадь редкозе-
мельных магнитов роторов.

EER

8HP

12HP

8HP

12HP

COP

4.33

4.40

4.00

4.14

6.02

5.63

6.05

5.61

8HP : MMY-MAP0804FT8-E

12HP : MMY-MAP1204FT8-E

6.02

6.05

5.63

5.61

Три инверторных компрессора

Внешний вид

Наименование

модели

Использование (зависит от кода мощности внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55FE

до 6,4

RBM-BY105FE

от 6,4 до 14,2

RBM-BY205FE

от 14,2 до 25,2

RBM-BY305FE

25,2 и более

Коллекторы

RBM-HY1043FE

Менее 14,2

(макс. 4 отвода)

RBM -HY2043FE

от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083FE

Менее 14,2

(макс. 8 отводов)

RBM-HY2083FE

от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14FE

Менее 26

RBM-BT24FE

26 и более

Распределители потоков для

трехтрубной VRF-системы SHRM-i

RBM-Y1123FE

Внутренние блоки менее 11,2 кВт

RBM-Y1803FE

Внутренние блоки 11,2 - 18 кВт

RBM-Y2803FE

Внутренние блоки 18-28 кВт

Номинальная холодопроизводительность SHRM-i может со-
ставлять от 8НР до 42НР (22 – 118 кВт), причем каждая систе-
ма может содержать до трех наружных и до 48 внутренних
блоков.
Большой ассортимент внутренних блоков 16 различных ти-
пов и 13 типоразмеров - кассетные, канальные, подпотолоч-
ные, настенные, напольные - позволяет подобрать систему
практически для любых помещений. Фирменная система
контроля уровня масла Toshiba выравнивает количество
масла в компрессорах одного блока, а также перераспреде-
ляет масло между наружными блоками.

На газовой линии SHRM-i устанавливаются Y-образные
разветвители. Они имеют меньшее сопротивление по-
току хладагента, чем использованные ранее в системе

SHRM T-образные разветвители. Благодаря использованию
Y-образных разветвителей удалось повысить длину трассы,
упростить монтаж и повысить надежность VRF-системы.

Широкий выбор устройств

Y-образные разветвители

К наружным блокам

Жидкостная труба

Газовая труба

(нагнетание)

Уравнительная

труба

Газовая труба (всасывание)

Разветвители для соединения

наружных блоков

(RBM-BT14FE, RBM-BT24FE)

Оборудование для фреоновой трассы SHRM-i

Производительность Л.С.

16HP

18HP

20HP

22HP

Модель

Тепловой насос

(ММY-)

AP1614FT8-E

AP1814FT8-E

AP2014FT8-E

AP2214FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

0804FT8-E

1004FT8-E

0804FT8-E

1004FT8-E

1204FT8-E

1004FT8-E

Холодопроизводительность*

45,0

50,4

56,0

61,5

Теплопроизводительность*

50,0

56,5

63,0

69,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

10,42

12,45

14,56

15,66

EER

4,32

4,05

3,85

3,93

Обогрев

Потребляемая мощность

кВт

11,36

13,18

15,00

16,55

COP

4,40

4,29

4,20

4,17

Масса блока

Тепловой насос

259

334

259

Компрессор

Мощность двигателя

кВт

2,3 х 2

3,1 х 2

2,3 х 2

3,1 х 2

2,6 х 3

3,1 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

8,700

9,400

8,700

9,400

12,000

9,400

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 28,6

ø 34,9

Газовая линия (нагнетание)

мм

ø 22,2

ø 28,6

Жидкостная линия

мм

ø 19,1

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

58/60

59,5/61,5

60/62

62/64

Производительность Л.С.

24HP

26HP

28HP

30HP

Модель

Тепловой насос

(ММY-)

AP2414FT8-E

AP2614FT8-E

AP2814FT8-E

AP3014FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1404FT8-E

1004FT8-E

1404FT8-E

1204FT8-E

1404FT8-E

1004FT8-E

Холодопроизводительность*

68,0

73,0

78,5

85,0

Теплопроизводительность*

76,5

81,5

88,0

95,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

18,58

19,48

21,98

22,26

EER

3,66

3,75

3,57

3,82

Обогрев

Потребляемая мощность

кВт

20,20

21,35

24,60

22,70

COP

3,79

3,82

3,58

4,19

Масса блока

Тепловой насос

334

259

334

259

Компрессор

Мощность двигателя

кВт

3,1 х 3

3,1 х 2

3,1 х 3

2,6 х 3

3,1 х 3

3,1 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

13,000

9,400

13,000

12,000

13,000

9,400

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 34,9

Газовая линия (нагнетание)

мм

ø 28,6

Жидкостная линия

мм

ø 19,1

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

63,5/65,5

64,5/66,5

65,0/67,0

62,0/64,0

Комбинации блоков

Производительность Л.С.

8HP

10HP

12HP

14HP

Модель

Тепловой насос

(ММY-)

MAP0804FT8-E

MAP1004FT8-E

MAP1204FT8-E

MAP1404FT8-E

Тип наружного блока

инверторный

Холодопроизводительность*

22,4

28,0

33,5

40,0

Теплопроизводительность*

25,0

31,5

37,5

45,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

5,17

7,28

8,38

11,30

EER

4,33

3,85

4,00

3,54

Обогрев

Потребляемая мощность

кВт

5,68

7,50

9,05

12,70

COP

4,40

4,20

4,14

3,54

Габаритные размеры

(высота х ширина х глубина)

мм

1830/990/780

1830/1210/780

Масса блока

Тепловой насос

259

334

Компрессор

Мощность двигателя

кВт

2,3 х 2

3,1 х 2

2,6 х 3

3,1 х 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

8,700

9,400

12,000

13,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 22,2

ø 28,6

Газовая линия (нагнетание)

мм

ø 19,1

ø 22,2

Жидкостная линия

мм

ø 12,7

ø 15,9

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

55/57

57/59

60/62

62/64

Индивидуальные блоки

Технические характеристики наружных блоков SHRM-i

Производительность Л.С.

32HP

34HP

36HP

Модель

Тепловой насос

(ММY-)

AP3214FT8-E

AP3414FT8-E

AP3614FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1204FT8-E

1004FT8-E

1404FT8-E

1004FT8-E 1004FT8-E

1204FT8-E

Холодопроизводительность*

90,0

96,0

101,0

Теплопроизводительность*

100,0

108,0

113,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

23,15

25,86

25,35

EER

3,89

3,71

3,98

Обогрев

Потребляемая мощность

кВт

23,85

27,70

27,35

COP

4,19

3,90

4,13

Масса блока

Тепловой насос

334

259

334

259

334

Компрессор

Мощность двигателя

кВт

2.6 x 3

3.1 x 2

3.1 x 3

3.1 x 2

2.6 x 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

12,000

9,400

13,000

9,400

12,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 34,9

ø 41,3

Газовая линия (нагнетание)

мм

ø 28,6

ø 34,9

Жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

63,0/65,0

64,5/66,5

65,0/67,0

Производительность Л.С.

38HP

40HP

42HP

Модель

Тепловой насос

(ММY-)

AP3814FT8-E

AP4014T8-E

AP4214FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1404FT8-E

1204FT8-E 1204FT8-E

1404FT8-E

1404FT8-E 1204FT8-E

1404FT8-E

Холодопроизводительность*

106,5

112,0

118,0

Теплопроизводительность*

119,5

127,0

132,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

27,85

30,40

33,10

EER

3,82

3,68

3,56

Обогрев

Потребляемая мощность

кВт

30,60

34,25

36,90

COP

3,91

3,71

3,58

Масса блока

Тепловой насос

334

Компрессор

Мощность двигателя

кВт

3,1 х 3

2,6 х 3

3.1 x 3

2,6 х 3

3,1 х 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

13,000

12,000

13,000

12,000

13,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 41,3

Газовая линия (нагнетание)

мм

ø 34,9

Жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

65,5 / 67,5

66,5/68,5

67,0/69,0

* Номинальные условия:
Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

** Отклонения напряжения от номинального не должны превышать ±10%.

Комбинации блоков

MiNi-SMMS

Наружные блоки

MCY-MAP***1HT

ОСОбеННОСТИ

• Для зданий и помещений, в которых проблематично или

нецелесообразно устанавливать полноразмерную VRF-
систему, компания Toshiba разработала систему MiNi-
SMMS.

• Максимальная гибкость установки: 13 типов и 81 типо

размер внутренних блоков. MiNi-SMMS проста и удобна
в установке и эксплуатации

• К наружному блоку системы можно подключить до 9 вну

тренних блоков, производительность – до 15,5 кВт.

ПРеИМУщеСТВА

• Коэффициент энергоэффективности системы в режиме

обогрева СОР=4,61, не имеет себе равных в отрасли.

• Двухроторные компрессоры постоянного тока обеспе

чивают высокую эффективность и надежность Toshiba
MiNi-SMMS.

• Данная система полностью совместима со всеми вну

тренними блоками и управляющими устройствами для
полноразмерных VRF-систем SMMS-i.

• Внешние блоки создают крайне низкий уровень шума

(от 49 дБА) благодаря вентиляторам в форме крыла лету-
чей мыши.

• Дополнительный комплект вентилей PMV обеспечит ком

форт и тишину в спальне, детской, библиотеке.

Компактный и легкий наружный блок MiNi-SMMS на 70%
меньше стандартного блока мультизональной системы
SMMS-i той же мощности, поэтому легко размещается даже
на обычном балконе.
Общая длина фреоновой трассы до 180 метров, расстояние
до дальнего блока 100 м, максимальный перепад высоты
между наружным и внутренними блоками может составлять
до 30 м.
Питание от однофазной сети 220 В позволяет без проблем
произвести электрическое подключение системы в кварти-
ре или коттедже.

Компактная и гибкая система идеальна

для жилых помещений

Выносные электронные расширительные клапаны PMV (оп-
ция) позволяют значительно снизить уровень шума в поме-
щении, где работает внутренний блок системы MiNi-SMMS.
Выносные клапаны могут использоваться как с настенными,
так и с кассетными, напльными и компактными канальными
блоками.
Обычно PMV находится во внутреннем блоке и является
одинм из главных источников шума. Если клапаны PMV выне-
сены из помещения, уровень шума значительно ниже.

Выносные клапаны PMV

снижают шум

Модель комплекта выносных клапанов PMV Типоразмер внутреннего блока

RBM-PMV0362E

Настенный блок 3 серии MMK-AP***3H 0.8 – 1 – 1.25 HP

RBM-PMV0902E

Настенный блок 3 серии MMK-AP***3H 1.7 – 2 – 2.5 HP

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 36
