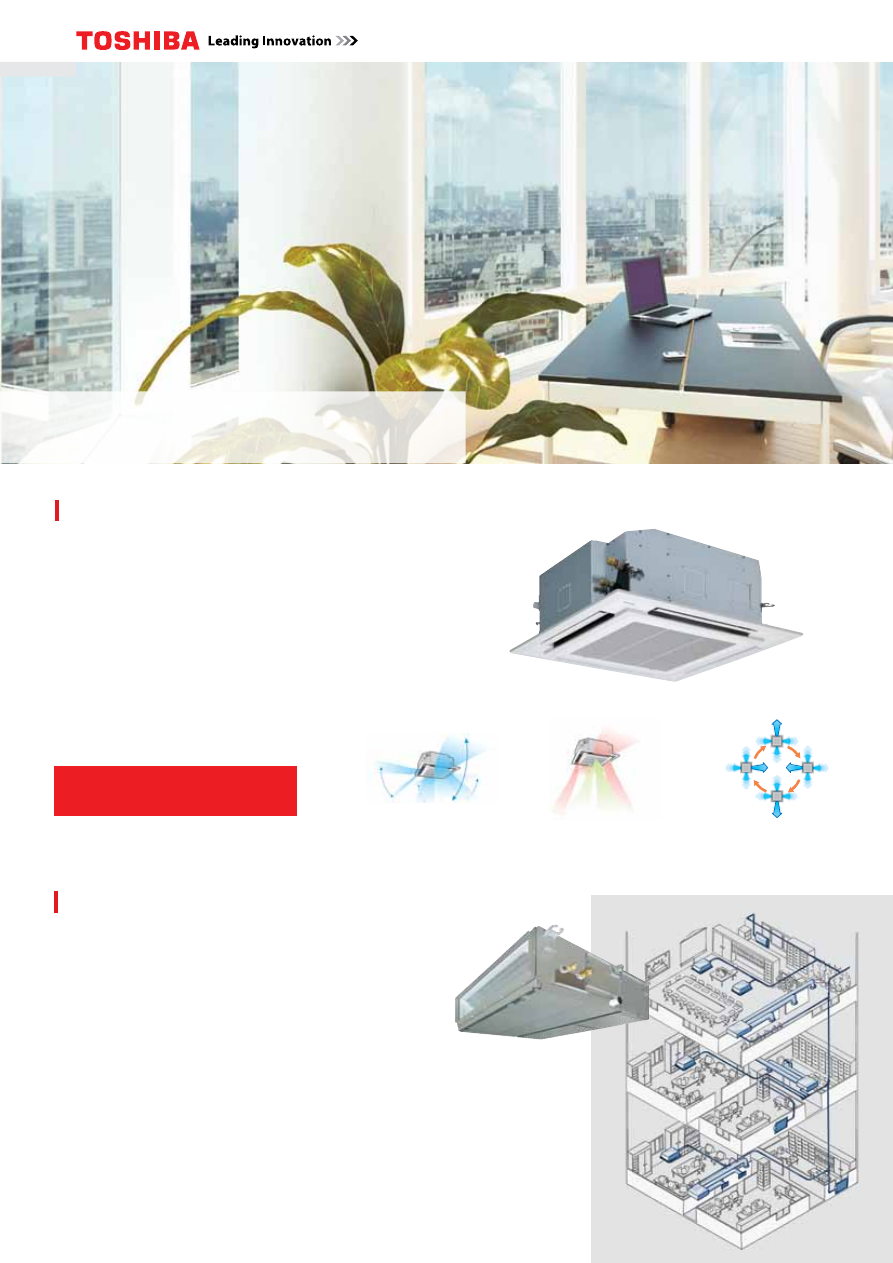

Кассетные блоки

В крупных зданиях для раздачи воздуха по помещениям
часто используются воздуховоды. Конструкторы Toshiba соз-
дали несколько типов канальных блоков VRF-систем с разны-
ми характеристиками и областями применения.

• Плоские канальные блоки оптимальны, если воздуховоды

имеют небольшую высоту и длину (например, в отелях).

• Высоконапорные канальные блоки — если необходи

мо высокое статическое давление (в очень больших
помещениях).

• Стандартные канальные блоки отлично подходят для

офисных зданий.

• Блоки со 100% притоком свежего воздуха позволяют не

только охладить помещения, но и управлять подачей све-
жего воздуха по системе воздуховодов.

Канальные блоки

Диагональное качание

Стандартное качание

Круговое качание

Внутренние блоки

Алгоритмы раздачи воздуха

в 4-поточном блоке

Кассетные блоки — оптимальное решение для офисов
и зданий с подвесными потолками. Кассеты Toshiba подходят
по размеру к стандартной ячейке подвесного потолка. Блоки
кассетного типа могут раздавать воздух в 1, 2 или 4 направ-
лениях. У 4-поточных кассетных блоков можно выбрать опти-
мальный алгоритм раздачи воздуха, при этом скорость и на-
правление потоков будет регулироваться автоматически.
Проектировщик может выбрать также другие модели кассет-
ных блоков: компактные 600х600 мм, 1-поточные или тонкие
2-поточные.

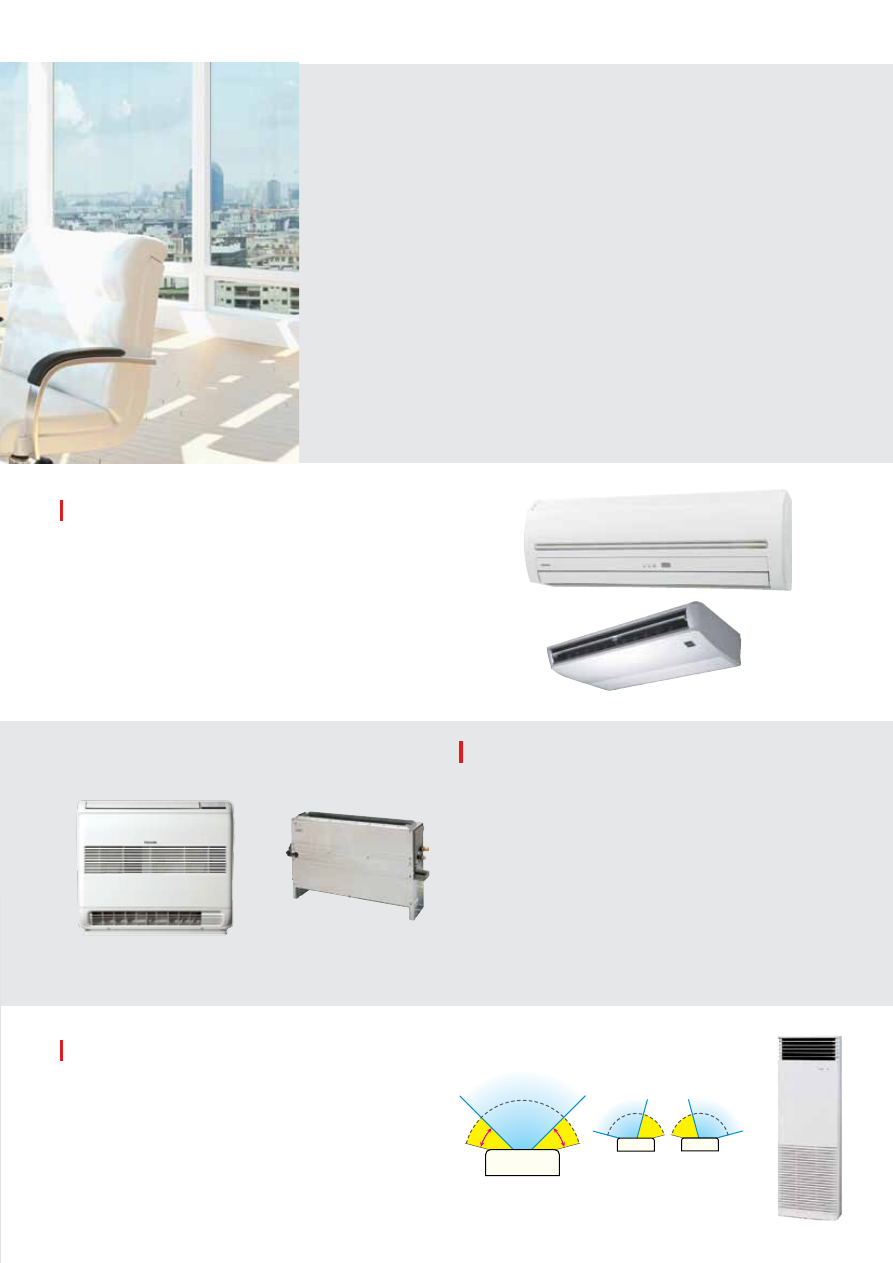

Настенные и подпотолочные блоки

Наилучший выбор для помещений без подвесного потолка.
Блоки отлично подходят для помещений, где уже установле-
ны радиаторы отопления.

Настенные блоки для SMMS-i имеют такой же современный
стильный дизайн, как и бытовые сплит-системы Toshiba. Они
практически бесшумны, оснащены воздушными фильтрами
и позволяют точно контролировать воздушный поток.

Консольные блоки

Колонные блоки

Блоки консольного типа обычно размещают на полу у стены
или под подоконником. Toshiba выпускает три разновидно-
сти таких блоков:

• Бескорпусные, у которых консоль скрыта за декоратив

ной панелью и практически незаметна в интерьере.

• Классические консоли в корпусе, которые напоминают

обычные радиаторы и устанавливаются возле стены.

• Двухпоточные консоли – уникальная разработка Toshiba

с равномерным распределением воздуха по двум на-
правлением, функцией обогрева пола, встроенной пане-
лью управления с дисплеем и воздушным фильтром IAQ.

Колонные блоки – высокие узкие агрегаты, которые можно
разместить практически в любом месте комнаты. Колонный
блок способен изменять направление выходящего воздуха
«вправо-влево», что позволяет установить его в углу поме-
щения (особенно удобно для ресторанов).

Toshiba предлагает широкий выбор внутренних блоков

для SMMS-i, что позволяет проектировщику и владель-

цу здания выбрать систему с оптимальным дизайном

и производительностью.

автокачание

0,6

0,8

1,0

1,3

1,7

2,0

2,5

3,0

3,2

4,0

5,0

6,0

8,0

10,0

Кассетные

кВт

1,7

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

22,4

Компактные 4-поточные

MMU-AP(...)4MH-E

Кассетные 4-поточные

MMU-AP(...)2H

Кассетные 2-поточные

MMU-AP(...)2WH

Кассетные 1-поточные

MMU-AP(...)4YH/4SH-E

Канальные

Компактные

MMD-AP(...)4SPH-E

Стандартные

MMD-AP(...)6BH-E

Высоконапорные

MMD-AP(...)4H-E

Канальные со 100%

притоком воздуха

MMD-AP(...)1HFE

Потолочные

MMC-AP(...)4H-E

Консольные

В корпусе

MML-AP(...)4H-E

Скрытые

MML-AP(...)4BH-E

Двухпоточные

MML-AP(...)4NH-E

Колонные

MMF-AP(...)4H-E

Настенные

3 серия

MMK-AP(...)3H

4 серия

MMK-AP(...)4MH-E

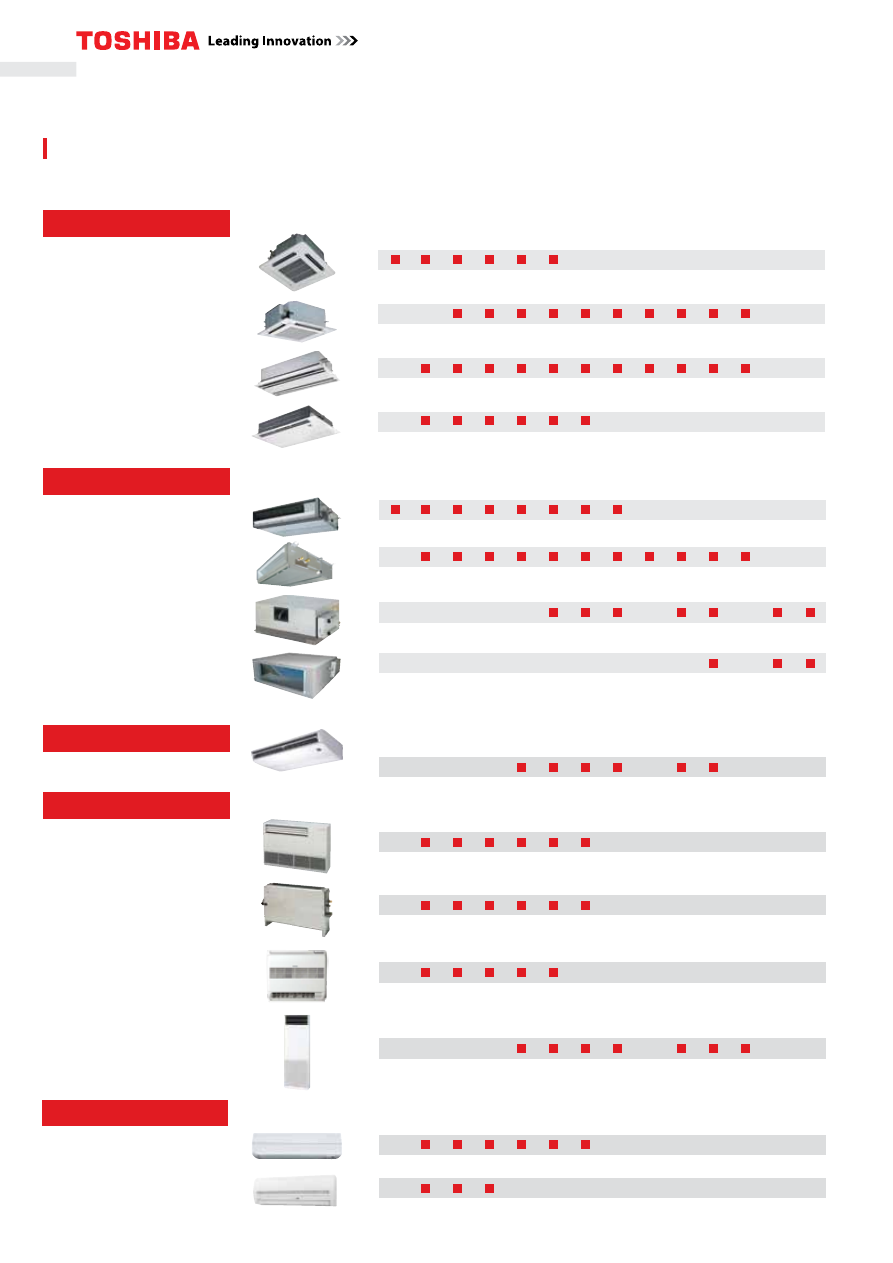

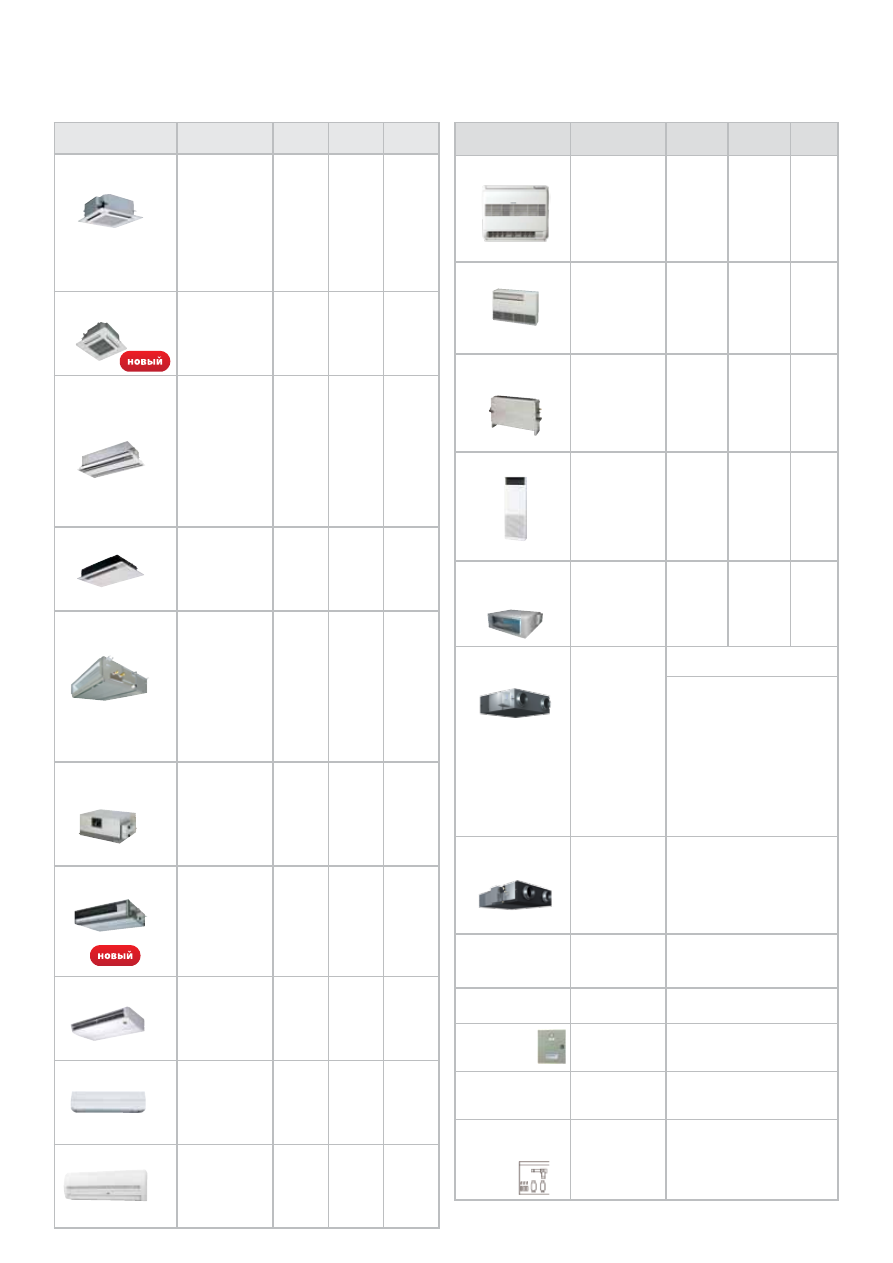

Модельный ряд внутренних блоков

Тип

Модель

Код

производит.

Холодопр.

(кВт)

Теплопр.

(кВт)

Консольные 2-поточные

MML-AP0074NH-E
MML-AP0094NH-E
MML-AP0124NH-E
MML-AP0154NH-E
MML-AP0184NH-E

0,80
1,00
1,25
1,70
2,00

2,20
2,80
3,60
4,50
5,60

2,50
3,20
4,00
5,00
6,30

Напольные в корпусе

MML-AP0074H-E
MML-AP0094H-E
MML-AP0124H-E
MML-AP0154H-E
MML-AP0184H-E
MML-AP0244H-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные для скрытой
установки

MML-AP0074BH-E
MML-AP0094BH-E
MML-AP0124BH-E
MML-AP0154BH-E
MML-AP0184BH-E
MML-AP0244BH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Напольные колонные

MMF-AP0154H-E
MMF-AP0184H-E
MMF-AP0244H-E
MMF-AP0274H-E
MMF-AP0364H-E
MMF-AP0484H-E
MMF-AP0564H-E

1,70
2,00
2,50
3,00
4,00
5,00
6,00

4,50
5,60
7,10
8,00
11,20
14,00
16,00

5,00
6,30
8,00
9,00
12,50
16,00
18,00

Канальные со 100%
притоком свежего
воздуха

MMD-AP0481HFE
MMD-AP0721HFE
MMD-AP0961HFE

5,00
8,00
10,00

14,00
22,40
28,00

8,90
13,90
17,40

Рекуператоры

VN-M150HE
VN-M250HE
VN-M350HE
VN-M500HE
VN-M650HE
VN-M800HE
VN-M1000HE
VN-M1500HE
VN-M2000HE

Расход воздуха (м

/ч)

150
250
350
500
650
800

1000
1500
2000

Рекуператоры + блоки
прямого испарения*

MMD-VN502HEXE
MMD-VN802HEXE
MMD-VN1002HEXE

500
800

1000

Рекуператоры + блоки
прямого испарения +
увлажнители*

MMD-VNK502HEXE
MMD-VNK802HEXE
MMD-VNK1002HEXE

500
800

1000

Дренажный насос
в сборе

TCB-DP31HEXE

Для моделей MMD-VN и MMD-VNK

Контроллер для
блока прямого
испарения

MM-DXC010
(ведущий)

Контроллер для
блока прямого
испарения

MM-DXC012
(ведомый)

Комплект клапанов
для блока прямого
испарения

MM-DXV080
MM-DXV140
MM-DXV280

Тип

Модель

Код про-
извод.

Холодопр.
(кВт)

Теплопр.
(кВт)

4-поточные кассетные

MMU-AP0092H
MMU-AP0122H
MMU-AP0152H
MMU-AP0182H
MMU-AP0242H
MMU-AP0272H
MMU-AP0302H
MMU-AP0362H
MMU-AP0482H
MMU-AP0562H

1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

Компактные 4-поточные
кассетные

MMU-AP0054MH-E
MMU-AP0074MH-E
MMU-AP0094MH-E
MMU-AP0124MH-E
MMU-AP0154MH-E
MMU-AP0184MH-E

0,60
0,80
1,00
1,25
1,70
2,00

1,70
2,20
2,80
3,60
4,50
5,60

1,90
2,50
3,20
4,00
5,00
6,30

2-поточные кассетные

MMU-AP0072WH
MMU-AP0092WH
MMU-AP0122WH
MMU-AP0152WH
MMU-AP0182WH
MMU-AP0242WH
MMU-AP0272WH
MMU-AP0302WH
MMU-AP0362WH
MMU-AP0482WH
MMU-AP0562WH

0,80
1,00
1,25
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

1-поточные кассетные

MMU-AP0074YH-E
MMU-AP0094YH-E
MMU-AP0124YH-E
MMU-AP0154SH-E
MMU-AP0184SH-E
MMU-AP0244SH-E

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Канальные (стандартные) MMD-AP0076BH-E

MMD-AP0096BH-E
MMD-AP0126BH-E
MMD-AP0156BH-E
MMD-AP0186BH-E
MMD-AP0246BH-E
MMD-AP0276BH-E
MMD-AP0306BH-E
MMD-AP0366BH-E
MMD-AP0486BH-E
MMD-AP0566BH-E

0,80
1,00
1,30
1,70
2,00
2,50
3,00
3,20
4,00
5,00
6,00

2,20
2,80
3,60
4,50
5,60
7,10
8,00
9,00
11,20
14,00
16,00

2,50
3,20
4,00
5,00
6,30
8,00
9,00
10,00
12,50
16,00
18,00

Канальные
(высоконапорные)

MMD-AP0184H-E
MMD-AP0244H-E
MMD-AP0274H-E
MMD-AP0364H-E
MMD-AP0484H-E
MMD-AP0724H-E
MMD-AP0964H-E

2,00
2,50
3,00
4,00
5,00
8,00
10,00

5,60
7,10
8,00
11,20
14,00
22,40
28,00

6,30
8,00
9,00
12,50
16,00
25,00
31,50

Канальные (компактные)

MMD-AP0054SPH-E
MMD-AP0074SPH-E
MMD-AP0094SPH-E
MMD-AP0124SPH-E
MMD-AP0154SPH-E
MMD-AP0184SPH-E
MMD-AP0244SPH-E
MMD-AP0274SPH-E

0,60
0,80
1,00
1,25
1,70
2,00
2,50
3,00

1,70
2,20
2,80
3,60
4,50
5,60
7,10
8,00

1,90
2,50
3,20
4,00
5,00
6,30
8,00
9,00

Потолочные

MMC-AP0154H-E
MMC-AP0184H-E
MMC-AP0244H-E
MMC-AP0274H-E
MMC-AP0364H-E
MMC-AP0484H-E

1,70
2,00
2,50
3,00
4,00
5,00

4,50
5,60
7,10
8,00
11,20
14,00

5,00
6,30
8,00
9,00
12,50
16,00

Настенные 3 cерия

MMK-AP0073H
MMK-AP0093H
MMK-AP0123H
MMK-AP0153H
MMK-AP0183H
MMK-AP0243H

0,80
1,00
1,25
1,70
2,00
2,50

2,20
2,80
3,60
4,50
5,60
7,10

2,50
3,20
4,00
5,00
6,30
8,00

Настенные 4 серия

MMK-AP0074MH-E
MMK-AP0094MH-E
MMK-AP0124MH-E

0,80
1,00
1,30

2,20
2,80
3,60

2,50
3,20
3,60

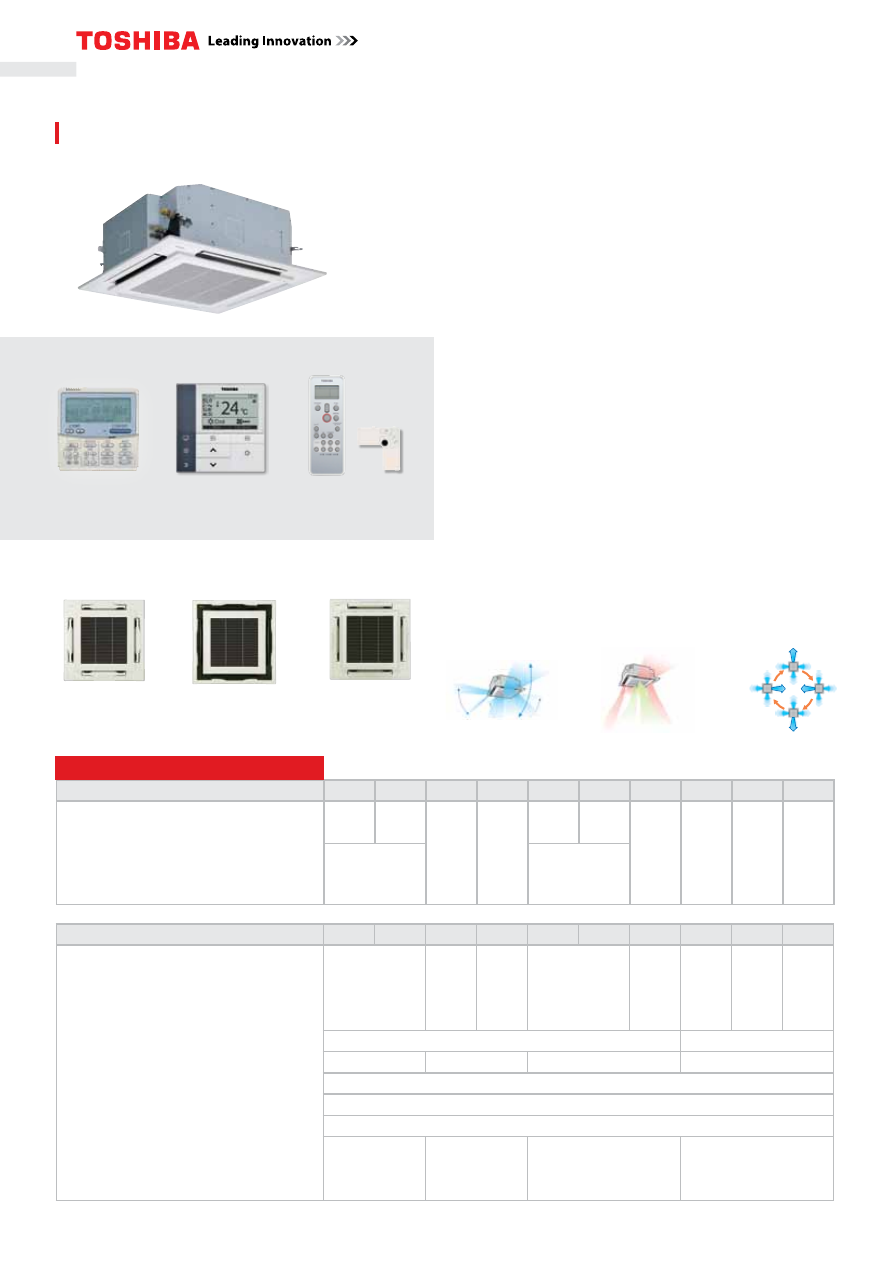

ОСОбеННОСТИ

• Новые 4-поточные кассеты компактны и незаметны,

поэтому абсолютно не нарушат дизайн помещения.

• Потолочная панель новой конструкции позволяет

равномерно распределять воздух и обеспечивает
полный комфорт. Кассетные блоки оптимальны для
офисных зданий с небольшими помещениями.

• Индивидуальное управление воздушными заслонка

ми для максимального комфорта. Три режима качания
заслонок: стандартное, диагональное и круговое.

ПРеИМУщеСТВА

• Две модификации жалюзи, распределяющих воздух:

обычные и широкие. Регулируйте воздушный поток по
своему желанию.

• Легкий кассетный внутренний блок монтируется

быстро и просто.

• Встроенный дренажный насос (подъем конденсата

до 850 мм)

• Самоочищающийся теплообменник снабжен полимер

ным покрытием с ионами серебра, уничтожающими
бактерии в водосливной емкости, что облегчает об-
служивание блока.

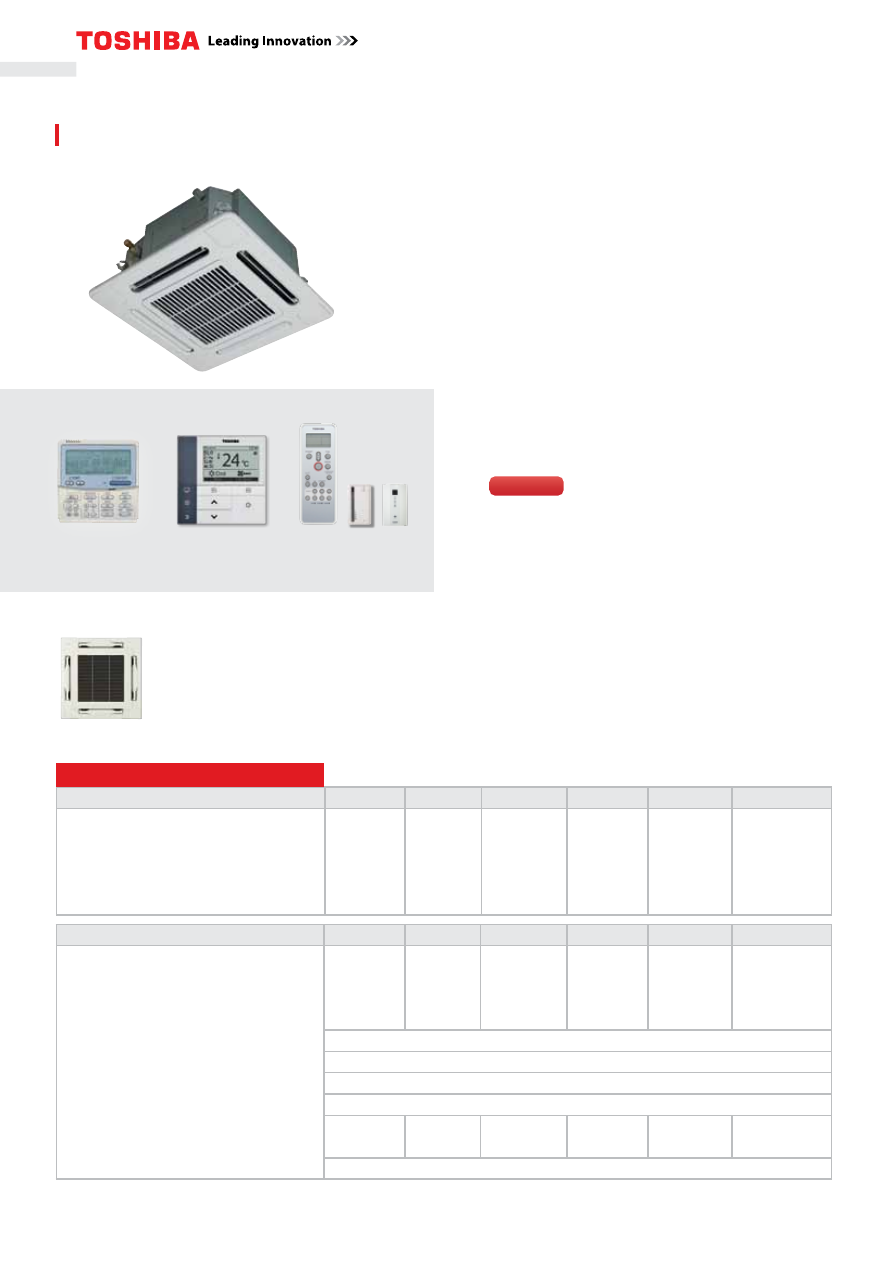

4-поточные кассетные блоки

MMU-AP***2H

ПУЛьТы УПРАВЛеНИЯ

АКСеССУАРы

RBC-U31PG(W)-E

RBC-U31PGS(WS)-E

RBC-AMS51E-EN

RBC-AMS41E

Внутренний блок – (доп. характеристики)

MMU-

AP0092H

AP0122H

AP0152H

AP0182H

AP0242H

AP0272H

AP0302H

AP0362H

AP0482H

AP0562H

Расход воздуха (макс/мин)

/ч

800/680

930/790

1050/800

1290/800

1320/850 1970/1070 2130/1130 2130/1230

Расход воздуха (макс/мин)

л/с

222/188

258/219

291/222

357/222

366/235

546/296

590/313

590/341

Уровень звукового давления (макс/сред/мин)

дб(А)

30/29/27

31/29/27

32/29/27

35/31/28

38/33/30

43/38/32

46/38/33

46/40/33

Уровень звуковой мощности (макс/сред/мин)

дб(А)

45/44/42

46/44/42

47/44/42

50/46/43

53/48/45

58/53/47

61/53/48

61/55/48

Размеры (ВхШхГ)

мм

256 × 840 × 840

319 × 840 × 840

Масса

кг

Размеры панели (ВхШхГ)

мм

30 × 950 × 950

Вес панели

кг

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр трассы (газ - жидкость)

3/8” – 1/4”

1/2” – 1/4”

5/8” – 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Внутренний блок – (осн. характеристики)

MMU-

AP0092H

AP0122H

AP0152H

AP0182H

AP0242H

AP0272H

AP0302H

AP0362H

AP0482H

AP0562H

Холодопроизводительность

кВт

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,021

0,023

0,026

0,036

0,043

0,088

0,112

Рабочий ток

0,23

0,27

0,29

0,38

0,43

0,73

0,88

Пусковой ток

0,30

0,33

0,36

0,42

0,59

0,87

1,23

1,26

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.
• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

Технические характеристики

RBC-U31PGS(W)-E

RBC-AX32U(W)-E

Размеры

TCB-FF101URE2

TCB-GFC1602UE

Камера притока свежего
воздуха

RBC-U31PG(W)-E
RBC-U31PGS(W)-E
RBC-U31PGS(WS)-E

TCB-SP1602UE

Аксессуары

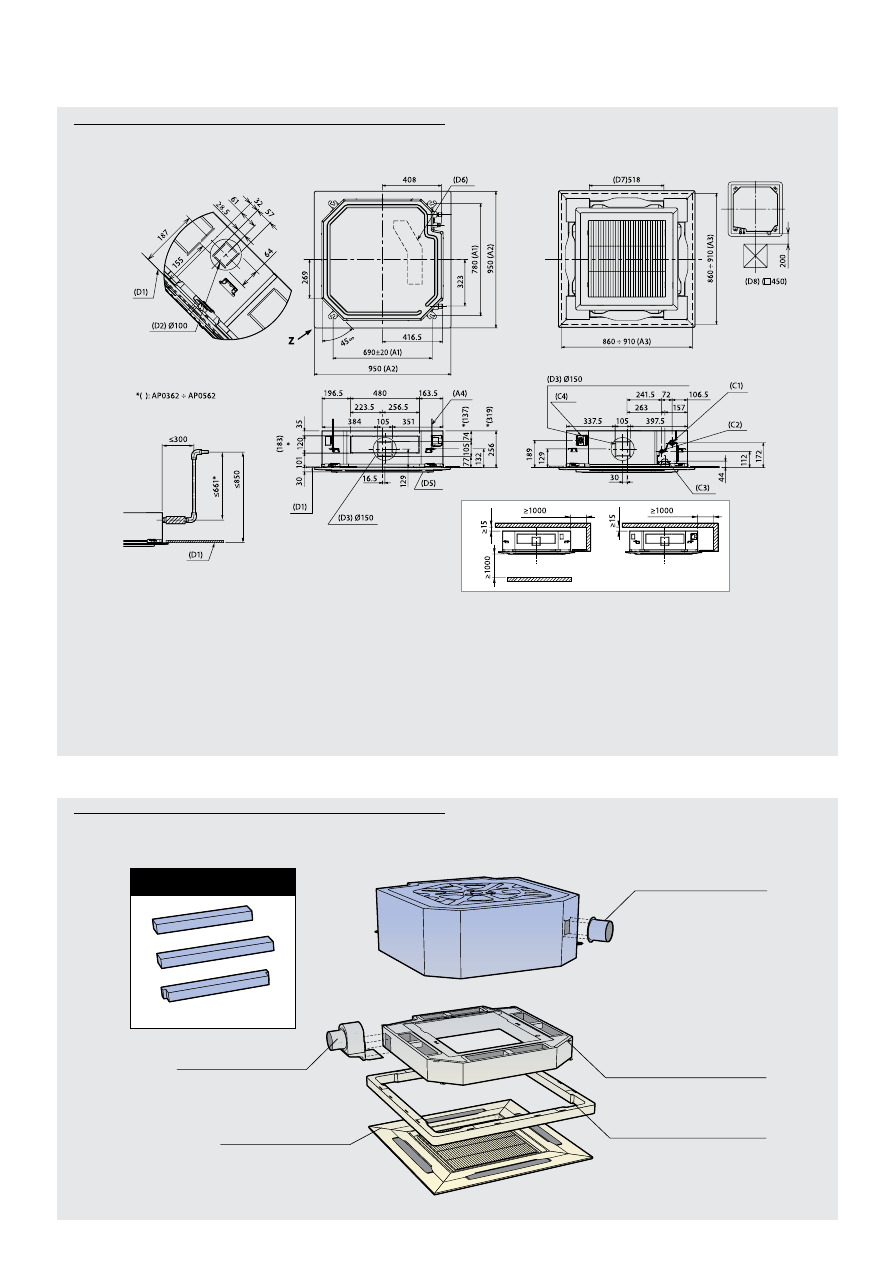

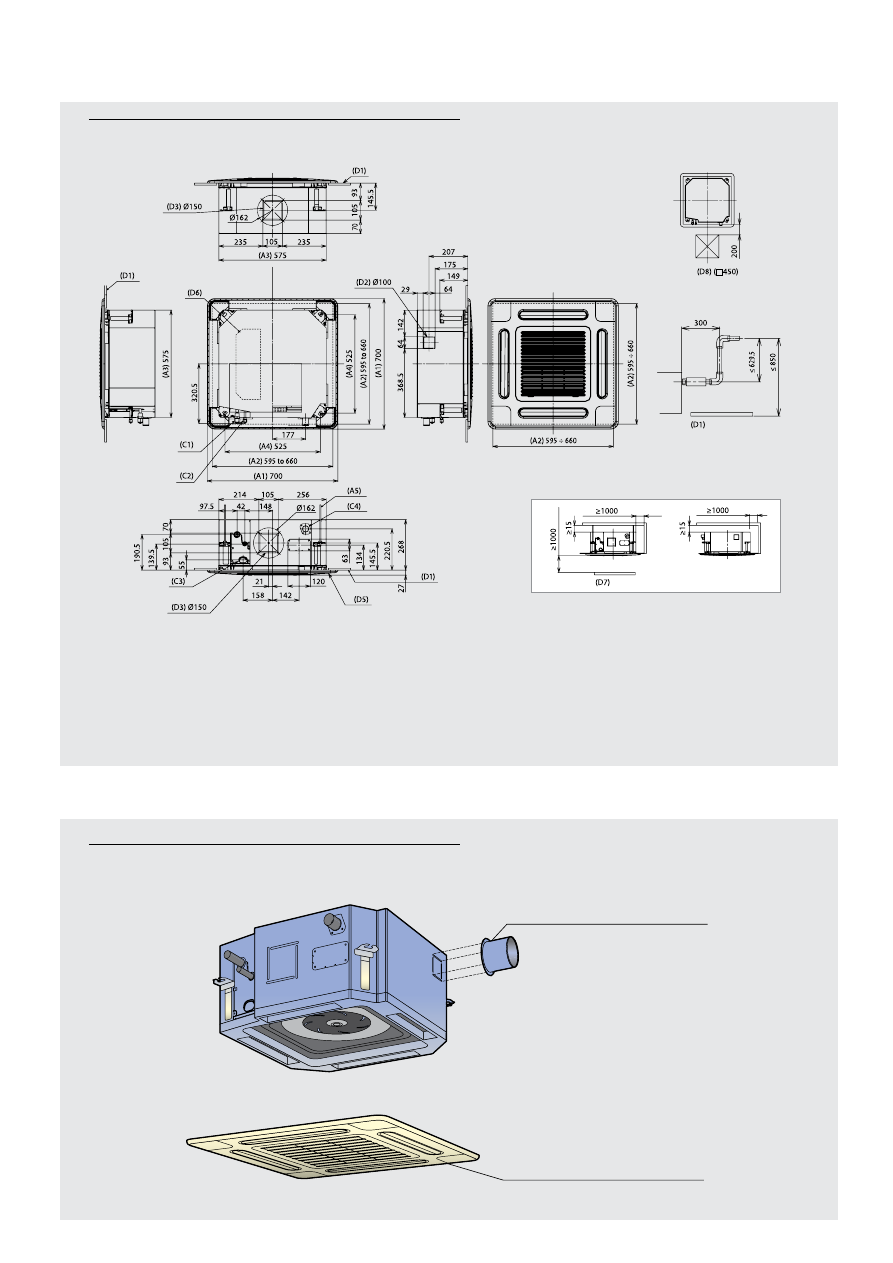

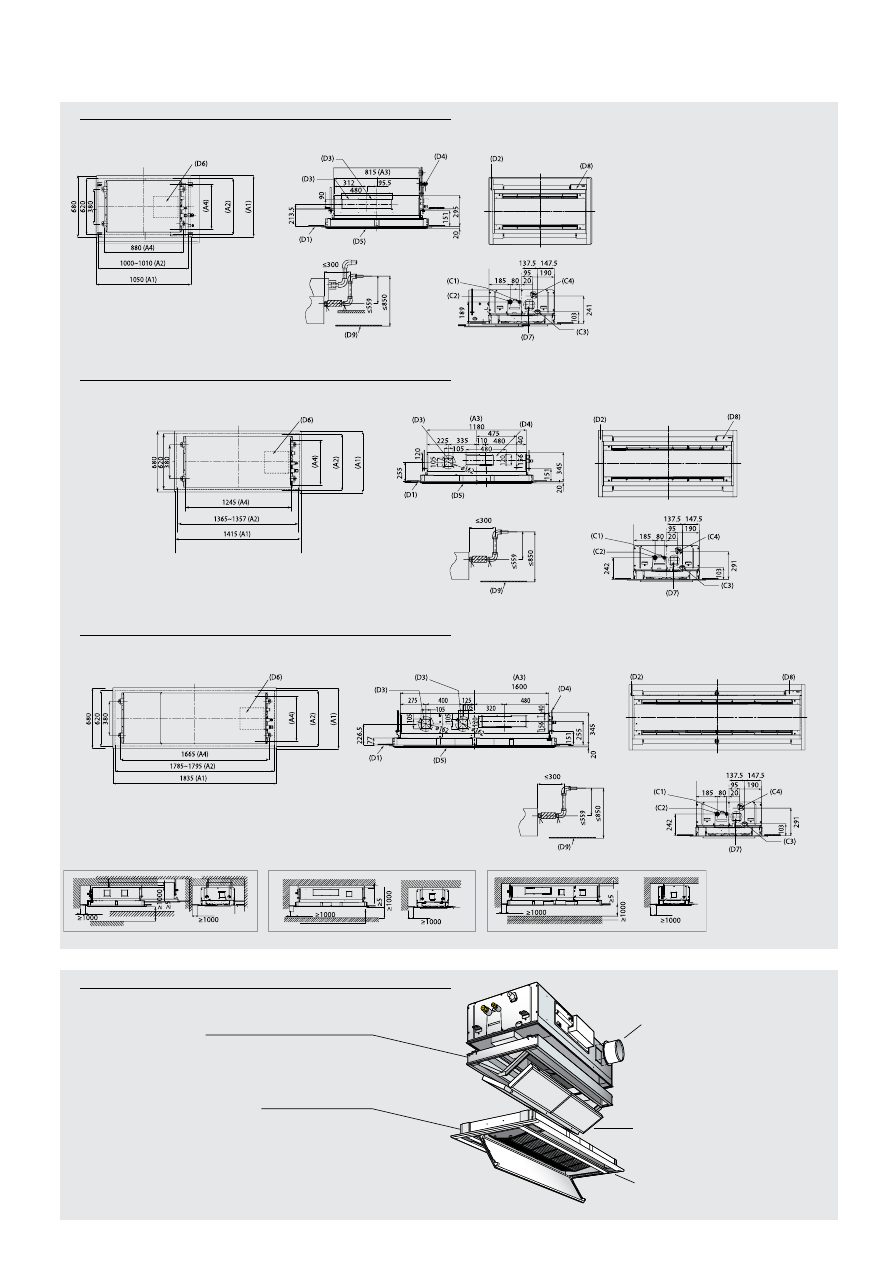

(A1)  Высота подвесного болта
(A2)  Панель внешнего вывода
(A3)  Размеры отверстия в потолке
(A4)   Подвесные болты M10 или W3/8 (не вх. в комплект)
(C1)   Подключение фреоновой трассы (газовая линия)
(C2)    Подключение фреоновой трассы (жидкостная

линия)

(C3) Электрическое подключение
(C4) Подключение дренажа

(D1)  Нижняя поверхность потолка
(D2)  Съемная стенка для притока свежего воздуха
(D3)   Квадратная съемная стенка для отводного воз-

духовода

(D5)  Потолочная панель (продается отдельно)
(D6)  Электрический блок
(D7)  Воздуховыпускное отверстие
(D8)  Смотровое отверстие
(S)   Пространство для установки и обслуживания

Комплект для изменения

направления подачи воздуха

TCB-BC1602UE

Фланец для подачи све-

жего воздуха

Камера фильтров и притока

свежего воздуха

Прокладка, регулирующая

высоту

Потолочная панель

TCB-GB1602UE

Подъем дренажа

Вид с точки Z

По

дъ

ем

По

дъ

ем

(аналогично сзади)

(размеры: мм)

(S)

Внутренний блок – (осн. характеристики)

MMU-

AP0054MH-E*

AP0074MH-E

AP0094MH-E

AP0124MH-E

AP0154MH-E

AP0184MH-E

Холодопроизводительность

кВт

1,7

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

1,9

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,034

0,036

0,038

0,041

0,052

Рабочий ток

0,28

0,30

0,31

0,34

0,42

Пусковой ток

0,49

0,52

0,54

0,59

0,73

Внутренний блок – (доп. характеристики)

MMU-

AP0054MH-E*

AP0074MH-E

AP0094MH-E

AP0124MH-E

AP0154MH-E

AP0184MH-E

Расход воздуха (макс/мин)

/ч

468/378

552/378

570/378

594/402

660/468

762/522

Расход воздуха (макс/мин)

л/с

135/105

153/105

158/105

165/112

183/130

211/145

Уровень звукового давления (макс/сред/мин)

дб(А)

35/32/28

36/32/28

37/33/28

37/33/29

40/35/30

44/39/34

Уровень звуковой мощности (макс/сред/мин)

дб(А)

50/47/43

51/47/43

52/48/43

52/48/44

55/50/45

59/54/49

Размеры (ВхШхГ)

мм

268 × 575 × 575

Масса

кг

Размеры панели (ВхШхГ)

мм

27 × 700 × 700

Вес панели

кг

Диаметр трассы (газ - жидкость)

3/8” – 1/4”

1/2” – 1/4”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

ОСОбеННОСТИ

• Компактная 4-поточная кассета соответствует по

размерам стандартной ячейке подвесного потол-
ка 600х600 мм, поэтому блок легко устанавливать
и удобно обслуживать.

• Когда блок выключен, жалюзи располагаются в одной

плоскости с потолком и кондиционер абсолютно
не портит интерьер помещения.

• Специальная конструкция компактного кассетного

блока предотвращает загрязнение потолка и появле-
ние сквозняков.

• Блок допускает подмес свежего уличного воздуха (от

верстие для воздуховода диаметром 100 мм).

ПРеИМУщеСТВА

• Блок 1,7 кВт (0,6 HP) для небольших поме

щений с пониженным уровнем шума.

• Все типоразмеры имеют небольшие габариты, поэто

му при установке нескольких блоков потолок выгля-
дит аккуратно.

• Специальный «регулировочный карман» значительно

облегчает точную регулировку блока по высоте после
установки.

• Встроенный дренажный насос (подъем конденсата

до 627 мм)

• Удобное управление: беспроводной инфракрасный

пульт TCB-AX21E2 с выносным приемником сигналов.

RBC-UM11PG(W)-E

• Стандартная трасса состоит из магистральной трубы длиной 5 м и ответвления длиной 2,5 м с перепадом высот 0 м.

• Реальный уровень шума может превышать указанное значение из-за внешних шумов, создаваемых другими источниками.

* Блок ****0054*** совместим лишь с наружными блоками SMMSi и SHRMi, произведенными не ранее сентября 2013 г. Использование с наружными блоками MiNi-SMMS и SMMS

(5HP, 6HP) не допускается.

Компактные 4-поточные кассетные блоки

MMU-AP***4MH-E

ПУЛьТы УПРАВЛеНИЯ

RBC-AMS51E-EN

RBC-AMS41E

Технические характеристики

АКСеССУАРы

TCB-AX21E2

TCB-AX32E2

Новинка 2014

ПУЛьТы УПРАВЛеНИЯ

RBC-AX23UW(W)-E

RBC-AMS51E-EN

RBC-AMS41E

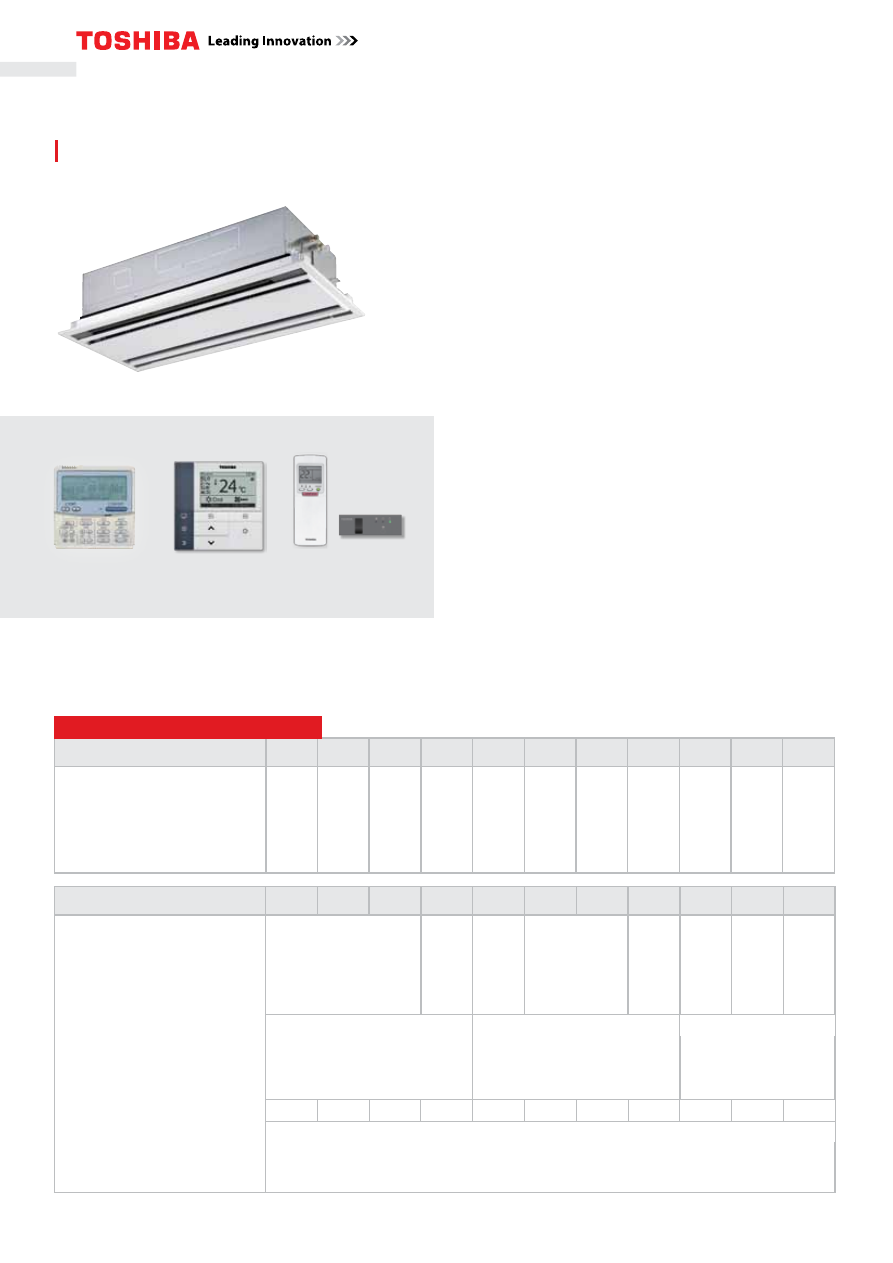

2-поточные кассетные блоки

MMU-AP***2WH

ОСОбеННОСТИ

• Тонкий, компактный, легкий блок легко установить –

зато непросто заметить в интерьере комнаты.

• 2-поточный кассетный блок работает практиче

ски бесшумно, обеспечивая комфорт и тишину
одновременно.

• Новая конструкция лицевой панели позволяет уста

новить 2-поточный внутренний блок в подвесной
потолок, в котором уже смонтирован 4-поточный кас-
сетный блок.

ПРеИМУщеСТВА

•

Блоки производительностью до 4,5 кВт весят всего 19 кг
и имеют высоту 295 мм.

•

Уникальное управление воздушными потоками: воздух
сбалансированно распределяется по двум направлени-
ям для максимального комфорта.

•

Дренажный насос поднимает конденсат на высоту
до 850 мм, что облегчает выбор места для блока.

•

Новый воздушный фильтр Toshiba IAQ с длительным
сроком службы входит в комплект поставки.

•

Приток воздуха с улицы: гарантирует постоянно свежий
обновляемый воздух в помещении.

•

Широкий выбор аксессуаров, в том числе беспровод-
ной инфракрасный пульт управления.

•

Подходит для потолка высотой до 3,8 м
(типоразмеры 4 - 6НР)

Внутренний блок –

(доп. характеристики)

MMU- AP0072WH AP0092WH AP0122WH AP0152WH AP0182WH AP0242WH AP0272WH AP0302WH AP0362WH AP0482WH AP0562WH

Расход воздуха (макс/сред/мин)

/ч

558/498/450

600/534/450 900/750/618

1050/840/738

1260/900/780

1740/1434/1182 1800/1482/1230 2040/1578/1320

Расход воздуха (макс/сред/мин)

л/с

155/138/125

167/148/125 250/208/172

291/233/205

350/250/780 483/398/328 500/412/342 567/438/367

Уровень звукового давления

(макс/сред/мин)

дб(А)

34/32/30

35/33/30

38/35/33

40/37/34

42/39/36

43/40/37

46/42/39

Уровень звуковой мощности

(макс/сред/мин)

дб(А)

49/47/45

50/48/45

53/50/48

55/52/49

57/54/51

58/55/52

61/57/54

Размеры (ВхШхГ)

мм

295 x 815 x 570

345 x 1180 x 570

345 x 1600 x 570

Масса

кг

Размеры панели (ВхШхГ)

мм

20 x 1050 x 680

20 x 1415 x 680

20 x 1835 x 680

Вес панели

кг

Диаметр трассы (газ-жидкость)

3/8'' - 1/4'' 3/8'' - 1/4'' 3/8'' - 1/4'' 1/2'' - 1/4'' 1/2'' - 1/4'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8'' 5/8'' - 3/8''

Воздушный фильтр

Стандартный фильтр входит в комплект (длит. срока службы)

Диаметр дренажа

мм

Питание

В-фаз-

Гц

220/240-1-50

Внутренний блок

– (осн. характеристики)

MMU- AP0072WH AP0092WH AP0122WH AP0152WH AP0182WH AP0242WH AP0272WH AP0302WH AP0362WH AP0482WH AP0562WH

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,029

0,030

0,044

0,054

0,064

0,073

0,088

0,117

Рабочий ток

0,23

0,24

0,32

0,39

0,46

0,48

0,57

0,75

Пусковой ток

0,35

0,36

0,48

0,59

0,69

0,72

0,86

1,13

Технические характеристики

Аксессуары

007 / 009 / 012 / 015

(размеры: мм)

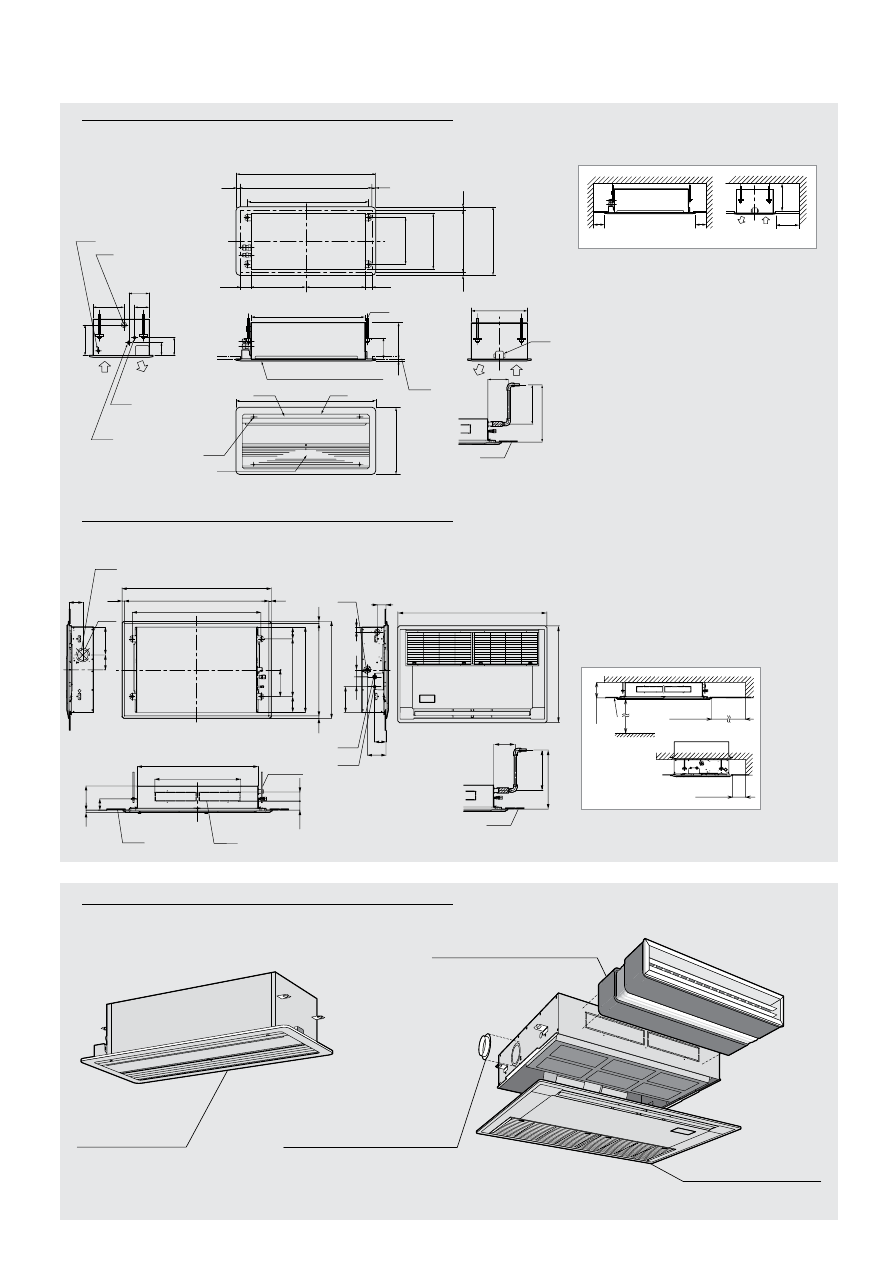

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) Габаритные размеры

(A4) Высота подвесного болта

(C1) Подключение фреоновой трассы

(газовая линия)

(C2) Подключение фреоновой трассы (жид-

костная линия)

(C3) Электрическое подключение

(C4) Дренажная трубка из ПВХ: патрубок ø32,

номинальный диаметр трубки 25 мм

(D1) Нижняя поверхность потолка

(D2) Регулируемая панель

(D3) Съемная стенка для отводного воз-

духовода

(D4) Подвесные болты 4-M10 (не входят

в комплект поставки)

(D5) Потолочная панель (продается от-

дельно)

(D6) Электрический блок

(D7) Съемная стенка для притока свежего

воздуха (только с обратной стороны)

(D8) Секция монтажа датчика для беспро-

водного пульта ДУ

(D9) Потолочный

018 / 024 / 027 / 030

036 / 048 / 056

(S) Пространство для
установки и обслужи-
вания

RBC-UW283PG(W)-E

RBC-UW803PG(W)-E

RBC-UW1403PG(W) -E

Потолочная панель

Подъем дренажа

(размеры: мм)

Подъем дренажа

(S)

(размеры: мм

)

Камера фильтров
TCB-FC283UW-E (0072 - 0152 )

TCB-FC803UW-E (0182 - 0302)

TCB-FC1403UW-E (0362 - 0562)

Фланец для подачи свежего

воздуха
TCB-FF151US-E

Фильтр сверх-длительного

использования
TCB-LF283UW-E

TCB-LF803UW-E

TCB-LF1403UW-E

Комплект для беспроводного

управления
RBC-AX23UW(W)-E

ПУЛьТы УПРАВЛеНИЯ

RBC-AX22CE2
RBC-AX32CE2

RBC-AMS51E-EN

RBC-AMS41E

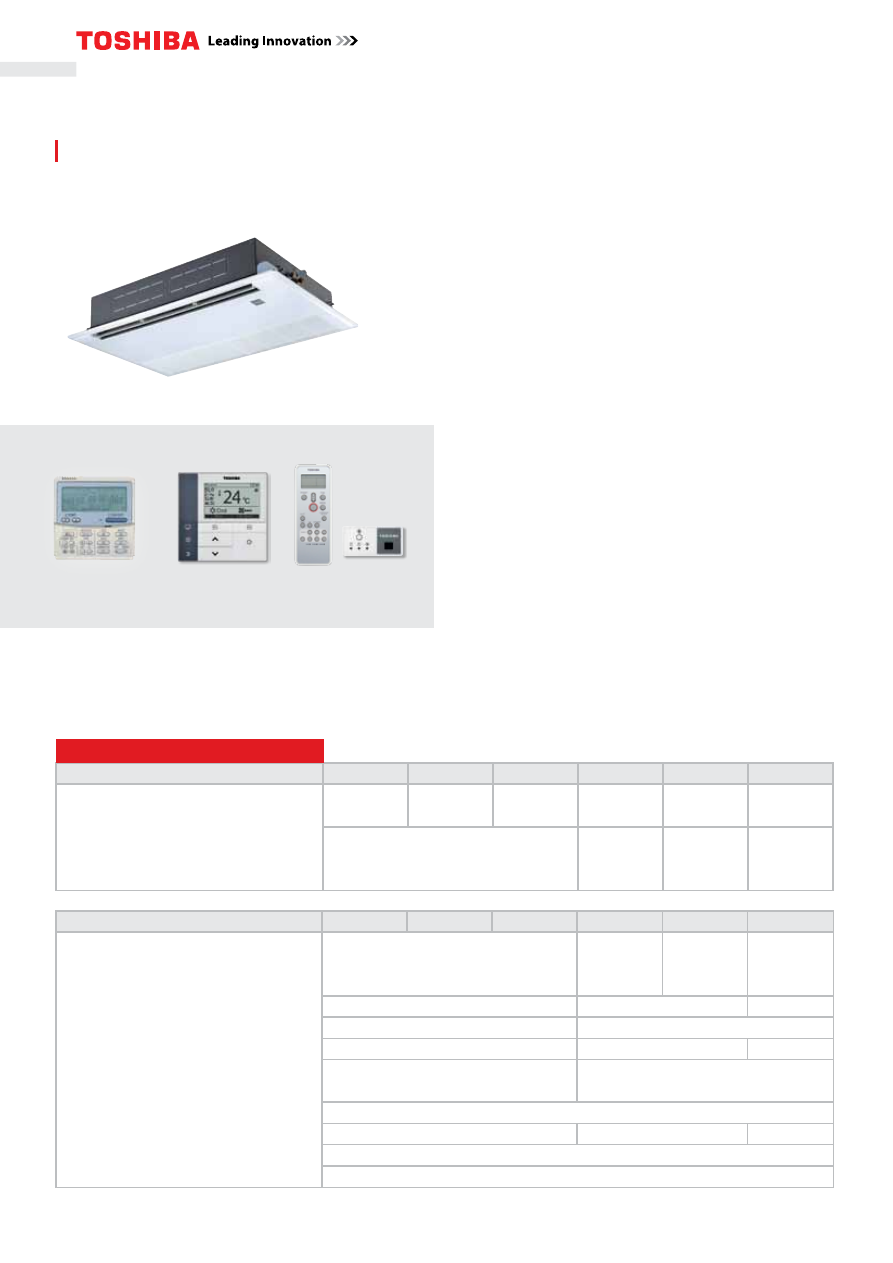

1-поточные кассетные блоки

MMU-AP***4YH-E
MMU-AP***4SH-E

ОСОбеННОСТИ

• При создании однопоточных кассет Toshiba использова

ла множество новых технологий. Результат – исключи-
тельно компактные, удобные в установке блоки, идеаль-
но подходящие для небольших комнат в отелях и офисах.

ПРеИМУщеСТВА

• Самые компактные кассетные блоки: 235×850×400 мм

(мощность от 2,2 до 3,6 кВт).

• Гибкий монтаж: 1-поточные кассеты можно установить

при небольшом пространстве за подвесным потол-
ком. Дренажный насос поднимает конденсат на высоту
до 350 мм.

• Низкий уровень шума — всего 34 дБ(А) у моделей

2,2 - 3,6 кВт.

Внутренний блок – (доп. характеристики)

MMU-

AP0074YH-E

AP0094YH-E

AP0124YH-E

AP0154SH-E

AP0184SH-E

AP0244SH-E

Расход воздуха (макс/мин)

/ч

540/420

750/630

780/660

1140/810

Расход воздуха (макс/мин)

л/с

150/116

208/175

216/183

316/224

Уровень звукового давления (макс/сред/мин)

дб(А)

42/39/34

37/35/32

38/36/34

45/41/37

Уровень звуковой мощности (макс/сред/мин)

дб(А)

57/54/49

57/54/51

58/56/52

Размеры (ВхШхГ)

мм

235 × 850 × 400

200 × 1000 × 710

Масса

кг

Размеры панели (ВхШхГ)

мм

18 × 1050 × 470

20 × 1230 × 800

Вес панели

кг

3,5

5,5

Воздушный фильтр

Стандартный фильтр длительного использования (в комплекте)

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

5/8” - 3/8”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Внутренний блок – (осн. характеристики)

MMU-

AP0074YH-E

AP0094YH-E

AP0124YH-E

AP0154SH-E

AP0184SH-E

AP0244SH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

Потребляемая мощность

кВт

0,053

0,042

0,046

0,075

Рабочий ток

0,24

0,34

0,37

0,62

Пусковой ток

0,60

0,51

0,54

0,80

Технические характеристики

007 / 009 / 012

RBC-UY136PG (074-124 YH-E)
RBC-US21PGE (154-244 SH-E)

TCB-FF101URE2

RBC-US21PGE

TCB-BUS21HWE

007 / 009 / 012

015 / 018 / 024

(D5)

1050

470

(A4) 33

(A3) 40

(A2) 430

(A1) 1050

(A4) 890

(A2) 1010

150

100

225

200

120

140

235

(C4)

(C1)

(C2)

(C3)

400

(D2)

(A3) 850

395

455

110

(D9)

(A5)

(D1)

(D8)

(D7)

(D3)

(D6)

≥100

≥200

≤100

≤35

≤15

(A1) 470

(размеры: мм)

015 / 018 / 024

(C1)

(C2)

(D5)

1230

800

(D10)

(A1) 800

(A4) 475

100

135

(A3) 710

(A2) 760

220

(A1) 1230

(A4) 1060

(A2) 1190

73.4

200

(D1)

(D11)

(A6)

ø112

112

122

233

154

(C6)

216

(C5)

(A3) 1000

706

(D1)

≤140

≤850

≥205

(D14)

≥1000

(D13)

≥200

≥1000

≤696

(D12)

(размеры: мм)

Аксессуары

(A1) Панель внешнего вывода

(A2) Размеры отверстия в потолке

(A3) Габаритные размеры

(A4) Высота подвесного болта

(A5) Подвесные болты 4-M10 (не входят в комплект

поставки)

(A6) Подвесные болты M10 или W3/8 (не входят в

комплект)

(C1) Подключение фреоновой трассы (газовая линия)

(C2) Подключение фреоновой трассы (жидкостная

линия)

(C3) Электрическое подключение

(C4) Дренажная трубка из ПВХ: патрубок ø32, номиналь-

ный диаметр трубки 25 мм

(C5) Электрическое подключение

(C6) Отверстие для подключения дренажной трубки
(D1) Нижняя поверхность потолка

(D2) Металлические опоры

(D3) Воздухораспред. заслонка

(D5) Потолочная панель (продается отдельно)

(D6) Отверстие для крепления панели (5 шт.)

(D7) Вход воздуха

(D8) Воздуховыпускное отверстие

(D9) Центр панели

(D10) Секция монтажа датчика для беспроводного пульта

ДУ

(D11) Съемная панель для выдува воздуха спереди

(D12) Приток свежего воздуха (съемная панель ø92)

(D13) Стена

(D14) Потолочный
(S) Пространство для установки и обслуживания

Подъем дренажа

од

ъе

од

ъе

(S)

Потолочная панель

Фланец для подачи свежего
воздуха

Камера для горизонтальной
подачи воздуха

Потолочная панель

Подъем дренажа

од

ъе

од

ъе

(S)

ПУЛьТы УПРАВЛеНИЯ

RBC-AMS51E-EN

RBC-AMS41E

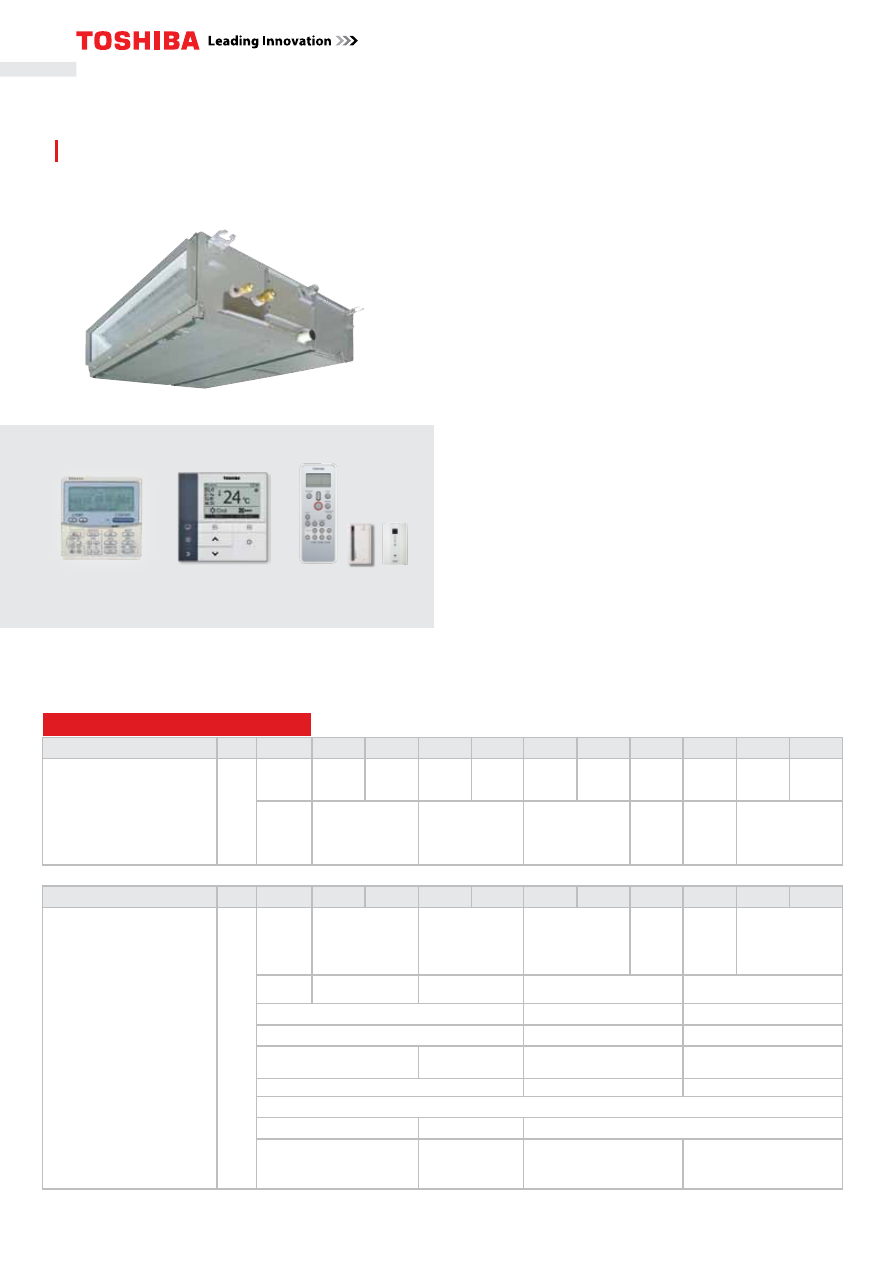

Стандартные канальные блоки

MMD-AP***6BH-E

ОСОбеННОСТИ

• Стандартный канальный блок удобно размещается

в углублении потолка или за подвесным потолком
и работает очень тихо.

• Блок обеспечивает точное поддержание заданной тем

пературы и равномерное распределение воздуха по
всему помещению, даже сложной формы.

ПРеИМУщеСТВА

•

Внешнее статическое давление, создаваемое конди-
ционером, можно повысить до 120 Па, что позволяет
увеличить длину воздуховодов.

•

Низкий уровень шума — всего 23 дБ(А) при минималь-

ной скорости вентилятора

•

Гибкость применения: требуется минимум места
за подвесным потолком. Прокладка воздуховодов зна-
чительно облегчена благодаря мощной дренажной
помпе с высотой подъема конденсата до 270 мм.

•

Равномерное распределение воздуха.

•

Обеспечивает чистый воздух в кондиционируемых
помещениях благодаря широкому ассортименту
фильтров различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещени

ях непрерывно обновляется, содержание кислорода
не падает.

Внутренний блок – (осн. характер.)

MMD-

AP0076BH-E AP0096BH-E AP0126BH-E AP0156BH-E AP0186BH-E AP0246BH-E AP0276BH-E AP0306BH-E AP0366BH-E AP0486BH-E AP0566BH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

8,0

9,0

11,2

14,0

16,0

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

8,0

9,0

10,0

12,5

16,0

18,0

Потребляемая мощность

кВт

0,038

0,043

0,062

0,077

0,094

0,172

0,198

Рабочий ток

0,26

0,29

0,42

0,52

0,61

1,07

1,23

Пусковой ток

0,45

0,50

0,73

0,90

1,06

1,85

2,13

Внутренний блок – (доп. характер.)

MMD-

AP0076BH-E AP0096BH-E AP0126BH-E AP0156BH-E AP0186BH-E AP0246BH-E AP0276BH-E AP0306BH-E AP0366BH-E AP0486BH-E AP0566BH-E

Расход воздуха (сред./мин.)

/ч

540

(420/330)

570

(450/330)

800

(630/480)

1,200

(930/720)

1,260

(960/720)

1,920

(1,500/

1,140)

2100

(1,650/1,260)

Расход воздуха (сред./мин.)

л/с

150

(117/92)

158 (125/92)

222 (175/133)

333 (258/200)

350

(267/200)

533

(417/317)

583 (458/350)

Уровень звукового давления

(макс/сред/мин)

дб(А)

29/26/23

30/26/23

33/29/25

36/31/27

40/36/33

Размеры (ВхШхГ)

мм

275 х 700 х 750

275 х 1000 х 750

275 х 1400 х 750

Масса

кг

Размеры панели (ВхШхГ)

мм

9 × 652 × 500

9 × 802 × 500

9 × 1102 × 500

9 × 1452 × 500

Внешнее статич. давление (завод настр)

Па

Внешнее статическое давление

Па

30 - 40 - 50 - 65 - 80 - 100 - 120 (7 ступеней)

Диаметр трассы (газ - жидкость)

мм

ø 9.5/ ø 6.4

ø 12.7 / ø 6.4

ø 15.9 / ø 9.5

Диаметр дренажа

мм

Питание

В-фаз-

Гц

220/240-1-50

Технические характеристики

TCB-AX21E2

TCB-AX32E2

650 (С1)

750 (С2)

254

675

87,5

87.5

660

235.2

100

254

37.5

37,5

659,4

100

235,4

765 (C1)

700 (C2)

640 (C3)

650 (С1)

750 (С2)

654

229

275

(C2)

180

(C3)

254

975

37.5

960

235,2

100

254

37.5

959,4

235.4

100

953,5

229

275

(C2)

180 (

C3)

1065 (C1)

1000 (C2)

940 (C3)

(D1)

(D2)

(D3)

(D4)

(D3)

(D2)

254

1375

37.5

1360

235.2

100

254

37.5

1359.4

100

235,4

100

1465 (C1)

1400 (C2)

1340 (C3)

650 (С1)

750 (С2)

1349

229

275

(C2)

180 (

C3)

136

170

125

180

650

570

355

345

233
232

233

(A)

(B)

< 300

наклон <1/100

< 618

< 850

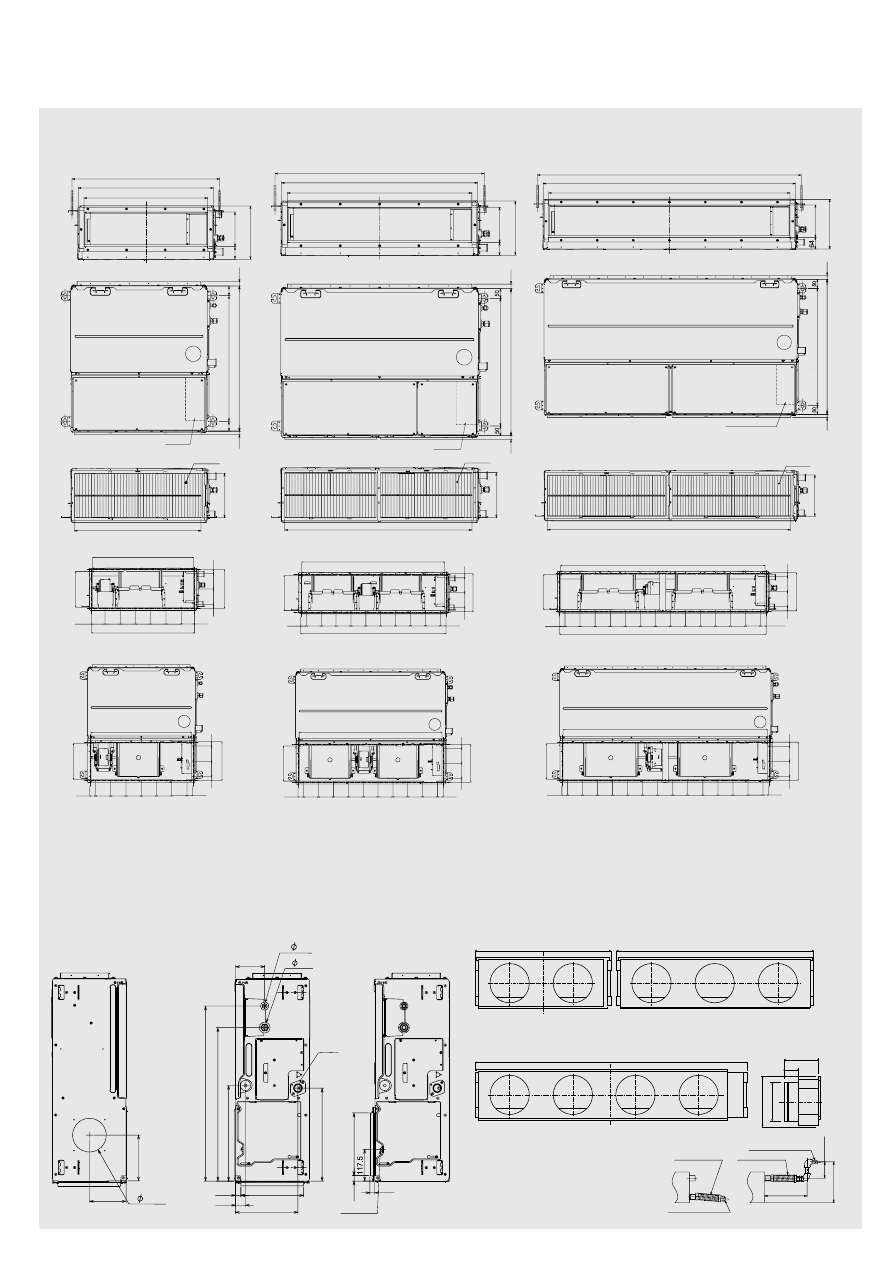

Вид сбоку, все типоразмеры

024 / 027 / 030

036 / 048/ 056

007 / 009 / 012 / 015 / 018

694

1394

994

263 ø200

175

TCB - SF56C6BE
007 / 009 / 012 / 015 / 018

TCB - SF80C6BE
024 / 027 / 030

TCB - SF160C6BE
036 / 048/ 056

(S)

(А) Подключение фреоновой трассы (газовая линия)
(B) Подключение фреоновой трассы (жидкостная линия)
(C1) Высота подвесного болта
(С2) Габаритные размеры
(С3) Воздуховыпускное отверстие

(D1) Электрический щиток
(D2) Воздушный фильтр
(D3) Забор воздуха сзади
(D4) Забор воздуха снизу
(S) Гибкий дренажный шланг

ПУЛьТы УПРАВЛеНИЯ

RBC-AMS51E-EN

RBC-AMS41E

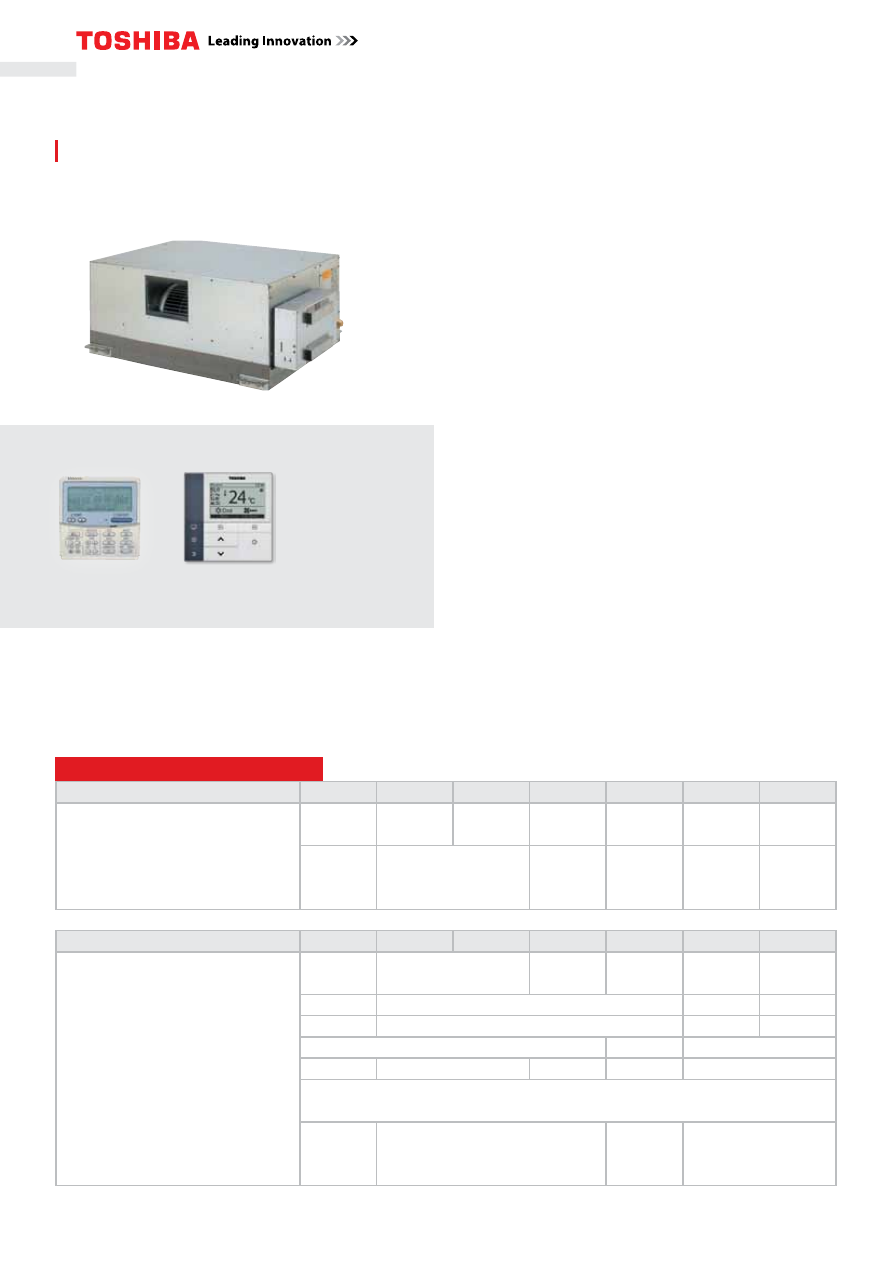

Высоконапорные канальные блоки

MMD-AP***4H-E

ОСОбеННОСТИ

• Мощные высоконапорные блоки Toshiba способны

создать воздушный поток до 5040 м

/ч.

• Благодаря гибкой системе воздуховодов и компакт

ным размерам блок может кондиционировать по-
мещения большой площади, оставаясь совершенно
незаметным в интерьере.

• Высоконапорный канальный блок —идеальное ре

шение как для новых зданий, так и для оборудуемых
системой кондиционирования в процессе ремонта.

ПРеИМУщеСТВА

• Удобный монтаж.
• Смотровое отверстие в блоке для доступа

и обслуживания.

• Широкий выбор дополнительного оборудования:

камеры фильтрации воздуха, фильтры длительного
использования, дренажная помпа и т.п.

• Три уровня внешнего статического давления

(68,6; 137 и 196 Па).

Внутренний блок – (осн. характеристики)

MMD-

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0724H-E

AP0964H-E

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

25,0

31,5

Потребляемая мощность

кВт

0,184

0,299

0,368

0,414

1,200

1,260

Рабочий ток

0,81

1,35

1,63

1,84

5,25

5,52

Пусковой ток

1,3

3,5

4,1

4,8

13,6

14,8

Внутренний блок – (доп. характеристики)

MMD-

AP0184H-E

AP0244H-E

AP0274H-E

AP0364H-E

AP0484H-E

AP0724H-E

AP0964H-E

Расход воздуха

/ч

900

1320

1600

2100

3600

4200

Расход воздуха

л/с

249

366

443

582

997

1163

Звуковое давление

дб(А)

Звуковая мощность

дб(А)

Размеры (ВхШхГ)

мм

380 × 850 × 660

380 × 1200 × 660

470 × 1380 × 1250

Масса

кг

150

Воздушный фильтр

Аксессуар, не входящий в комплект поставки. Приобретается отдельно.

Внешнее статическое давление

Па

68,6 (мин) / 137,0 (заводская установка) / 196,0 (макс)

Диаметр трассы (газ - жидкость)

1/2” - 1/4”

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Технические характеристики

Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 34
