Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 31

Векторная обработка формы

выходного напряжения.

Новый Хладагент R410A

Двухроторный компрессор

• При использовании векторной обработки формы вы-

ходного напряжения и привода с интеллектуальным
управлением питания (IPDU) достигается высокая эффек-
тивность и низкий уровень шума.

• Компрессор отличается повышенной эффективностью

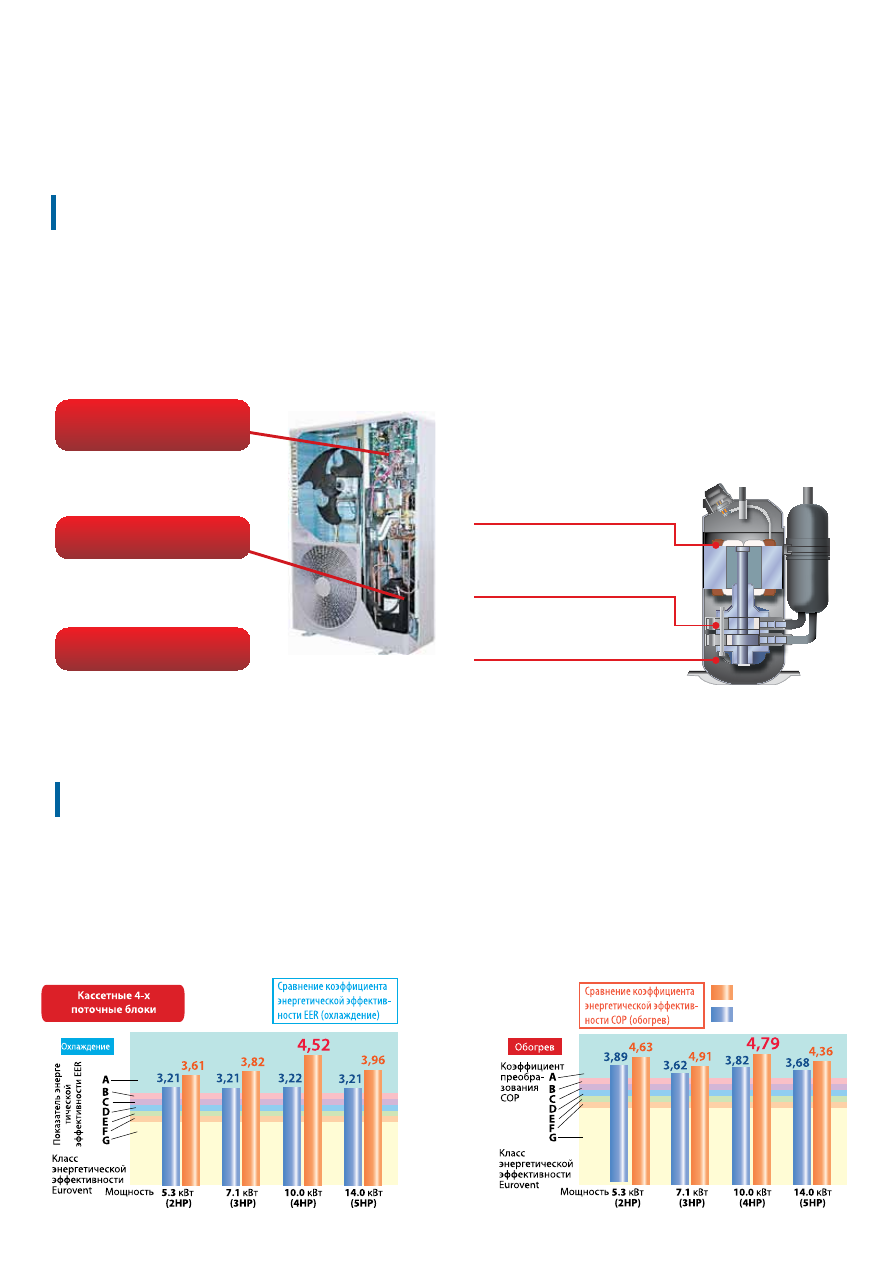

Три основные конструктивные
особенности

Повышена эффективность
двигателя компрессора

Более эффективное сжатие
хладагента за счет применения
деталей прецизионной точности

Повышенная степень сжатия
хладагента в компрессионных
каналах новой конструкции

и стабильностью при продолжительной работе на низ-
кой частоте, что значительно сокращает потребление
электроэнергии.

• Используется высокоэффективный хладагент R410A,

не разрушающий озоновый слой

Мы установили новый мировой стандарт
коэффициента энергоэффективности (COP)

Каждой модели Toshiba Super Digital Inverter присвоен наивысший класс
энергетической эффективность «А» как при работе в режиме охлаждения,
так и в режиме обогрева.

Класс энергетической эффективности «А»

Super Digital Inverter
Digital Inverter

Конструкция, удовлетворяющая всем
требованиям пользователя

Пониженный шум наружных блоков

Преимущество  инверторных  кондиционеров  заключается
в  возможности  работать  в  режиме  охлаждения  при  мини-
мальной  наружной  температуре,  что  особенно  полезно
при кондиционировании воздуха в помещениях с большим
количеством компьютеров, где охлаждение воздуха должно
производиться круглый год.

При этом, как и в кондиционерах предыдущих моделей,
обеспечивается и мощный обогрев помещения даже при
температуре наружного воздуха до -20°С.

В серии Super Digital Inverter используется специальная технология для снижения и без того минимального уровня шума
серии Digital Inverter. Полупромышленные кондиционеры Toshiba являются одними из самых тихих и не принесут акустиче-
ского дискомфорта ни владельцам ни соседям.

Стандартная комплектация DI и SDI работает на охлаждение при температуре

наружного воздуха до -15°С, а на обогрев до -20°С

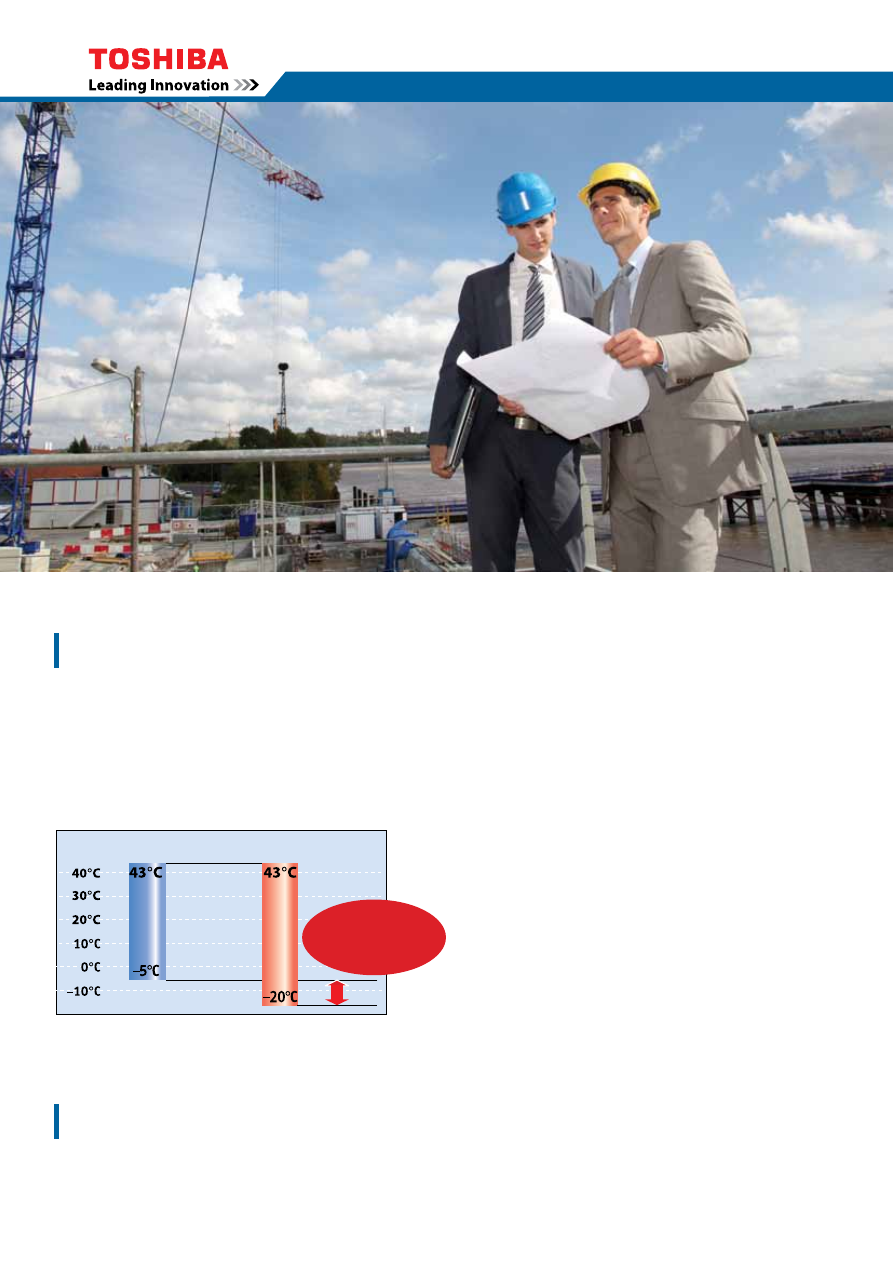

Сравнение допустимой минимальной

температуры наружного воздуха

Наружная температура

Другие модели
полупром. кондиционеров

Допустимая температура

в режиме обогрева на 15°С,

а в режиме охлаждения

на 10°С ниже!

Digital Inverter

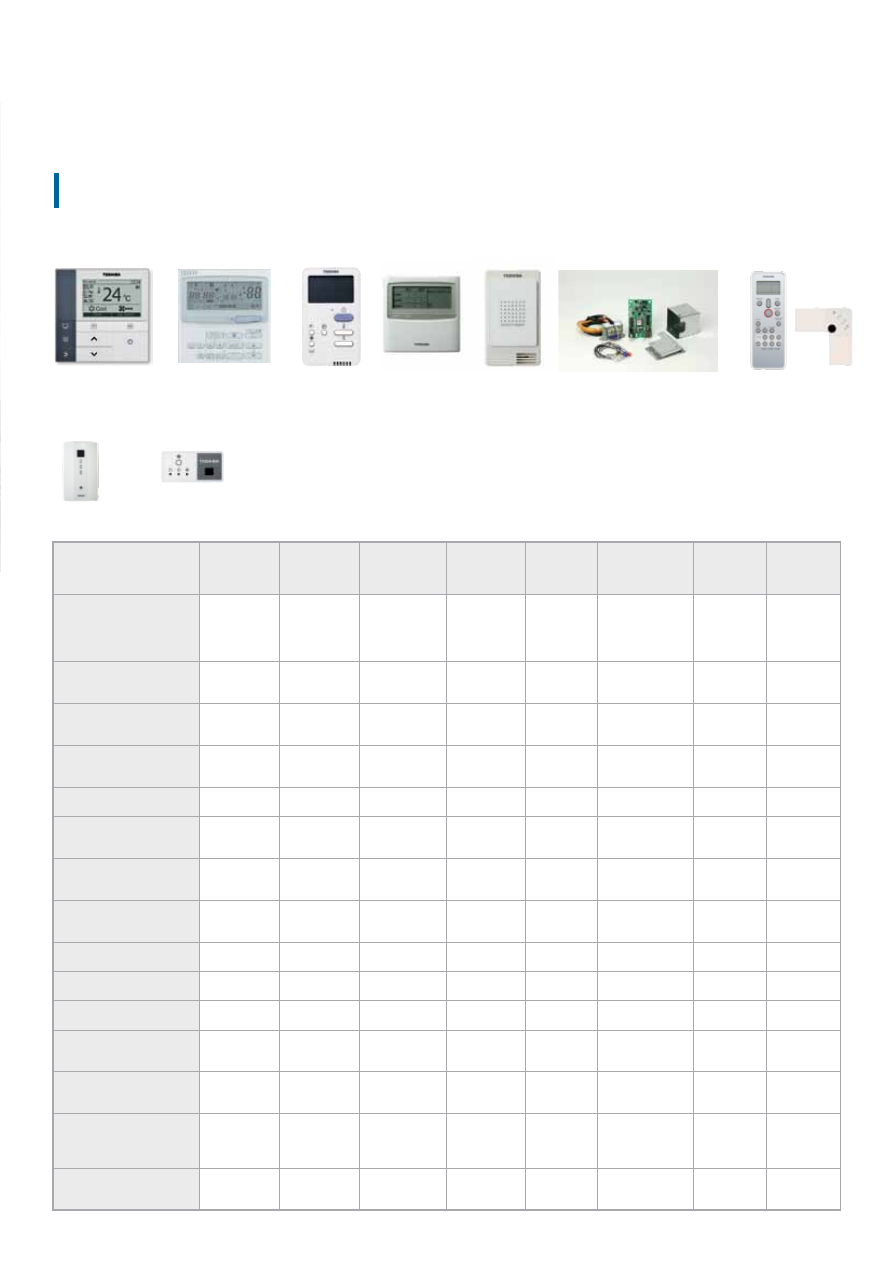

Пульты управления
и дополнительные опции

Пульт управления /
Внутренний блок

4-поточный

кассетный

4-поточный

кассетный

компактный

высоконапорный

канальный

стандартный

канальный

компактный

канальный

подпотолочный

настенный

напольно-

потолочный

RBC-AMS51E-EN
Lite Vision Plus
Проводной пульт ДУ
с таймером и меню
на русском языке

RBC-AMS41E
Проводной пульт ДУ
с таймером

RBC-AS41E2 Проводной
пульт ДУ с сокращенным
набором функций

RBC-AS21E2 Проводной
пульт ДУ с сокращенным
набором функций

TCB-EXS21TLE
Недельный таймер

TCB-AX32E2 Беспроводной
пульт ДУ в комплекте
с приемником

RBC-AX32CE2
Беспроводной пульт ДУ
в комплекте с приемником

RBC-AX32U(W)-E
Беспроводной пульт ДУ
в комплекте с приемником

WH-L11SE
Беспроводной пульт ДУ

в комплекте

WH-H2UE
Беспроводной пульт ДУ

в комплекте

TCB-TC21LE2
Выносной датчик температуры

TCB-SC642TLE2
Центральный пульт
управления (до 64)

TCB-PCNT20E Сетевой
адаптер для соединения
с сетью AI-Network

TCB-PCNT30TLE2 Сетевой
интерфейс “1:1” для
соединения с VRF-системой по
протоколу TCC-Link

встроен

TCB-IFCB-4E2
Дистанционный выключатель
(ON-OFF пульт)

RBC-AX32U(W)-E

TCB-AX32E2

TCB-AX32CE2

TCB-TC21LE2

TCB-EXS21TLE

RBC-AS41E

RBC-AMS41E

RBC-AMS51E-EN

Lite Vision Plus

TCB-PCNT30TLE2

150%

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Типоразмер

1,5 НР (3,5 кВт)

1,7 НР (4 кВт)

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В; 3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

3000 – 833
3000 – 833

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

45/47

47/48

48/49

49/50

51/52

Звуковая мощность (охл./обогрев) дБ(А)

62/64

63/64

64/65

66/67

68/69

Размеры (ВхШхГ) (мм)

550 х 780 х 290

890 х 900 х 320

1340 х 900 х 320

Масса (кг)

Расстояние между лапами наружного блока (мм)

600

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

от -15 до +43/ от -20 до +15

Модель SDI 4 серии R410A

Наружный блок

RAV-SP

1104AT8-E

1404AT8-E

1604AT8-E

Типоразмер

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

6060 – 1683
6060 – 1683

6180 – 1717
6180 – 1717

Звуковое давления (охл./обогрев) дБ(А)

49/50

51/52

51/53

Звуковая мощность (охл./обогрев) дБ(А)

66/67

68/69

68/70

Размеры (ВхШхГ) (мм)

1340х900х320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инвертор. компрессор пост. тока

Диаметр труб (газ-жидкость) (дюйм)

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель SDI 4 серии R410A

Обновленная конструкция компрессора повысила эффективность наружных блоков Super Digital
Inverter до непревзойденного значения: 4,52 кВт холода или 4,79 кВт тепла на 1 кВт потребляемой
мощности.
Новый двухроторный компрессор Eco-Driving может вращаться с минимальной частотой всего
10 об./с и потреблять от 170 Вт электроэнергии, точно и экономично поддерживая заданную
температуру. Масса роторов компрессора снижена, а значит, уменьшилось и трение и потери
энергии!
В российском климате температура на улице редко превышает +29°C, поэтому и кондиционер
работает при неполной загрузке. В этом режиме эффективность Super Digital Inverter достигает
рекордного в отрасли значения

5,9!

Система экономит до 70% электроэнергии.

Super Digital Inverter

Потребление энергии за сезон – минимальное в отрасли!

Высокая производительность и широкие возможности

RAV-SP1104AT-E
RAV-SP1404AT-E

RAV-SP404AT-E
RAV-SP454AT-E
RAV-SP564AT-E

RAV-SP804AT-E

RAV-SP1104AT8-E
RAV-SP1404AT8-E
RAV-SP1604AT8-E

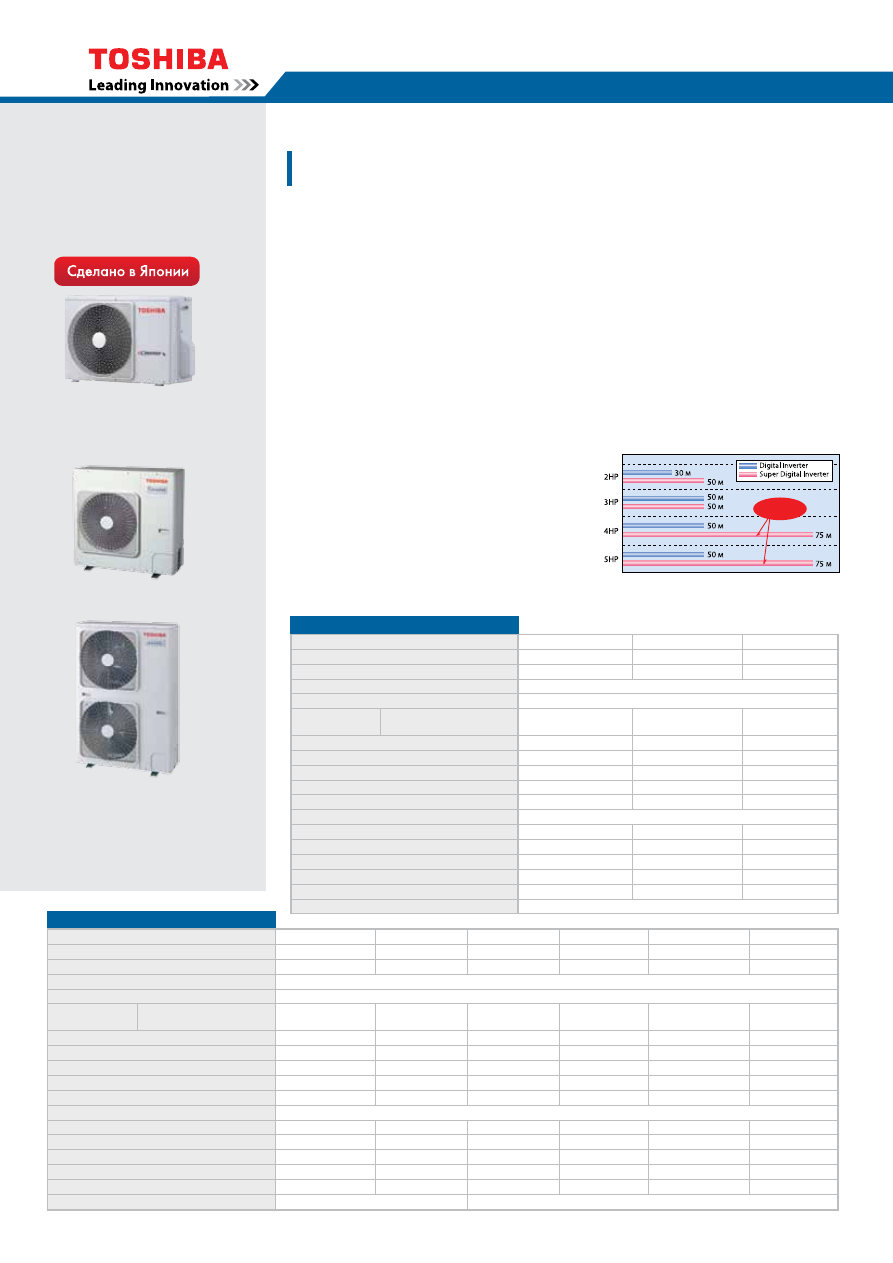

Длина трассы может достигать 75 м, а перепад высот
между наружным и внутренним блоком – 30 м. Са-
мые сложные проблемы монтажа решаются проще,
если вы устанавливаете наружный блок Super Digital
Inverter 4!
Наружные блоки типоразмеров 4НР, 5НР и 6НР по-
ставляются как в однофазном, так и в трехфазном
исполнении. Кроме того, они могут использоваться
в составе мультисистемы с двумя внутренними бло-
ками (Twin), а модель RAV-SP1604AT8-E – и с тремя
внутренними блоками (Triple).

Наружные
блоки

Наружный блок

RAV-

SM563AT-E

SM803AT-E

SM1103AT-E1

SM1403AT-E1

SM1603AT-E

Типоразмер

2 НР (5 кВт)

3 НР (7,5 кВт)

4 НР (10 кВт)

5 НР (12,5 кВт)

6 НР (15 кВт)

Электропитание (В-фаз-Гц)

220/240-1-50

Сечение силового кабеля (мин. значение)

1фаза 230В;

3(вкл. землю) х 1,5 мм

1фаза 230В;

3(вкл. землю) х 2,5 мм

1фаза 230В;

3(вкл. землю) х 6 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

2400 – 667
2400 – 667

2700 – 750
2700 – 750

4500 – 1250
4500 – 1250

6180 – 1716
6180 – 1716

Звуковое давления (охл./обогрев) дБ(А)

46/48

48/50

53/54

54/54

51/53

Звуковая мощность (охл./обогрев) дБ(А)

63/65

65/67

70/71

71/71

68/70

Размеры (ВхШхГ) (мм)

550 х 780 х 290

795 х 900 х 320

1340 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1/2” – 1/4”

5/8” – 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Доп. темп. наружного воздуха (охл./обогрев)

от -15 до +43/ от -15 до +15

Модель DI 3 серии R410A

Серия Digital Inverter – это высокоэффективные, исключительно легкие и компактные наруж-
ные блоки. Масса блока производительностью 3 НР (8 кВт) составляет всего 44 кг, а габариты
не превышают габариты наружного блока стандартной сплит-системы производительностью
3 кВт (55 х 78 х 29 см).

Привод с интеллектуальным управлением (IPDU) обеспечивает
высокую эффективность кондиционеров Toshiba Digital Inverter.
Векторная обработка сигнала обеспечивает точно синусоидаль-
ное выходное напряжение и значительно снижает потери энергии
и уровень шума.

Digital Inverter

Самые легкие и компактные блоки

Использование существующих фреоновых трасс

Интеллектуальное управление (IPDU)

Наружные
блоки

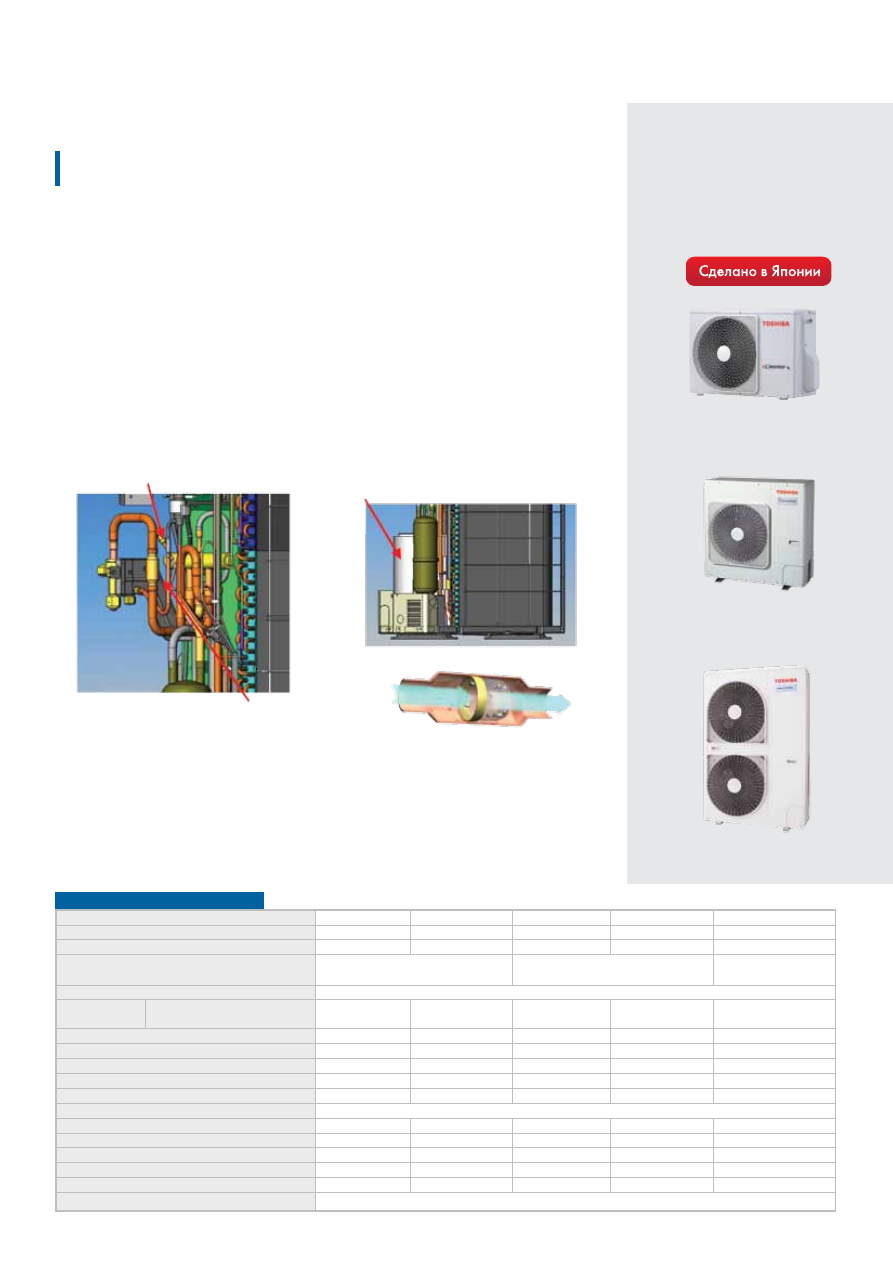

Теперь можно заменить устаревший кондиционер, работавший на R22 или R407C, и потребляв-
ший много электроэнергии, на современную и эффективную систему на R410A, не прокладывая
новую трассу. Новые блоки полупромышленных кондиционеров Toshiba 3 и 4 серий можно под-
ключить к проложенным ранее фреоновым трассам, благодаря их конструктивным особенностям:

Фильтр на жидкостной линии

Фильтр на газовой линии

Масло с повышенной устойчивостью к хлору

RAV-SM563AT-E
RAV-SM803AT-E

RAV-SM1103AT-E1
RAV-SM1403AT-E1

RAV-SM1603AT-E

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Типоразмер

8 НР (20 кВт)

10 НР (23 кВт)

Электропитание (В-фаз-Гц)

380/415-3-50

Сечение силового кабеля (мин. значение)

3фазы 380В; 5(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Расход воздуха

охлаждение (м

/ч-л/с)

обогрев (м

/ч-л/с)

8000 – 2222
8000 – 2222

9000 – 2500
9000 – 2500

Звуковое давления (охл./обогрев) дБ(А)

56/57

57/58

Звуковая мощность (охл./обогрев) дБ(А)

72/74

74/75

Размеры (ВхШхГ) (мм)

1540 х 900 х 320

Расстояние между лапами наружного блока (мм)

600

Масса (кг)

134

Тип компрессора

двухроторный инверторный компрессор постоянного тока

Диаметр труб (газ-жидкость) (дюйм)

1 1/8” – 1/2”

Минимальная длина трассы (м)

7,5

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки (м)

Допустимая температура наружного воздуха (охл./обогрев)

от -15 до +46/ от -20 до +15

Модель DI 3 серии R410A

Наружные
блоки

Модели:

RAV-SM2244AT8-E
RAV-SM2804AT8-E

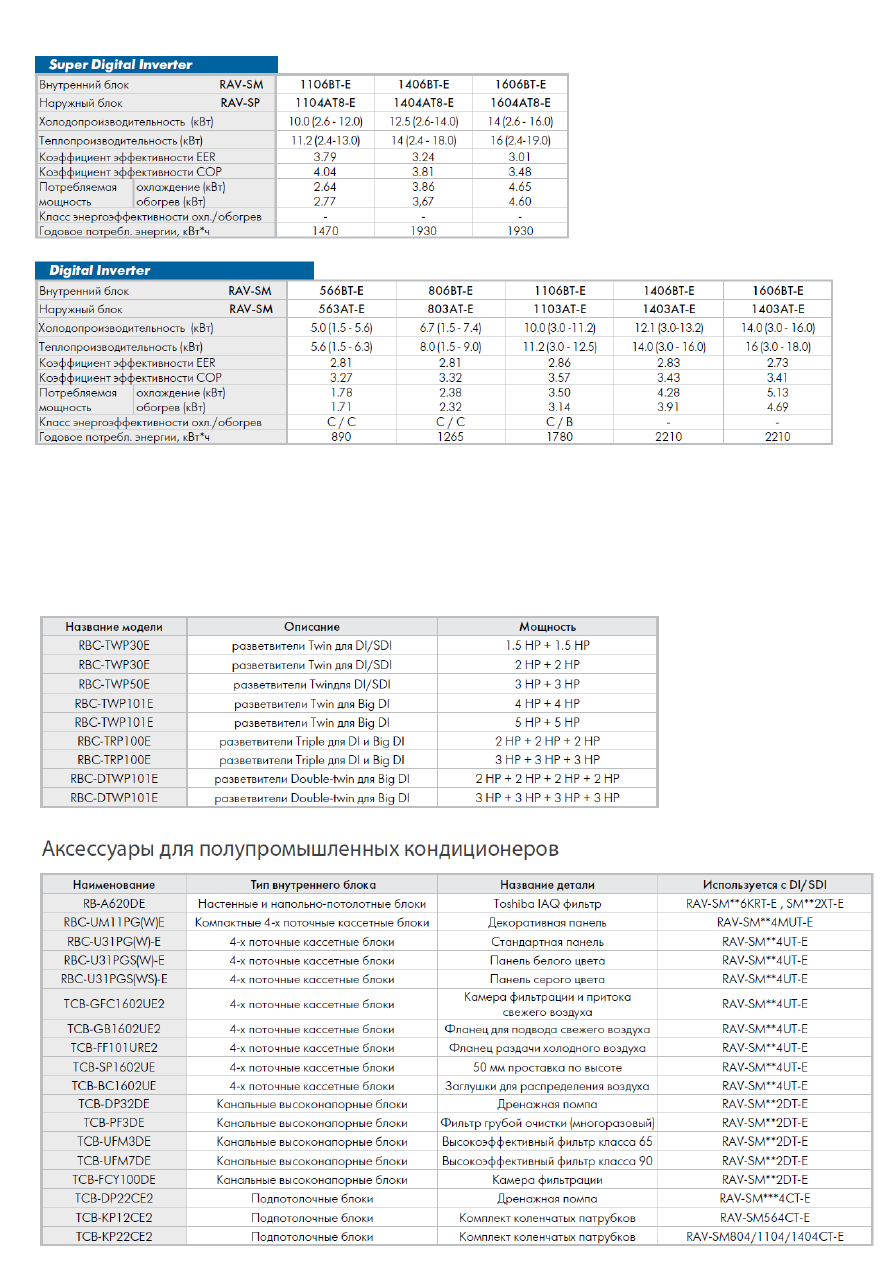

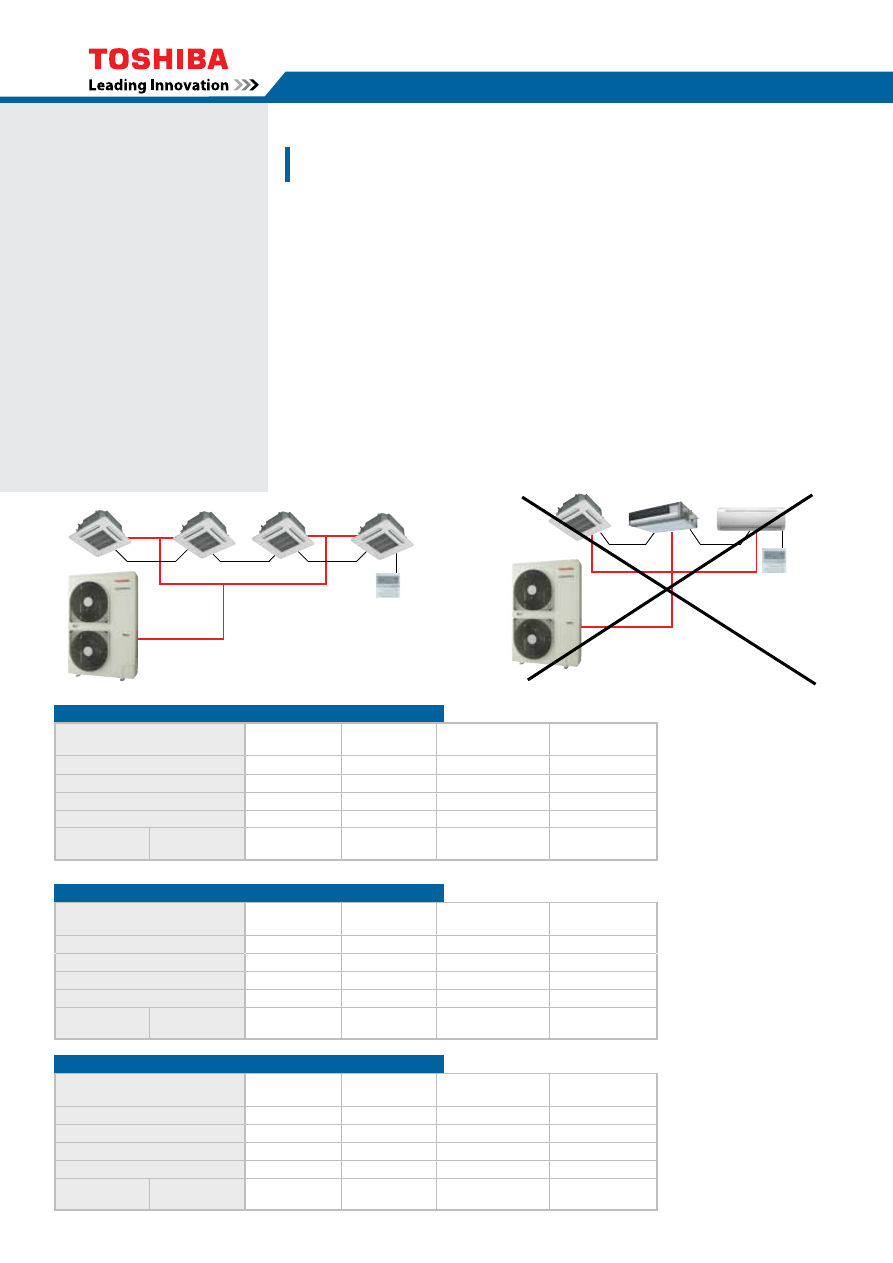

Разветвители

для системы Twin:

RBC-TWP101E

Разветвители

для системы Triple:

RBC-TRP100E

Разветвители

для системы Double twin:

RBC-DTWP101E

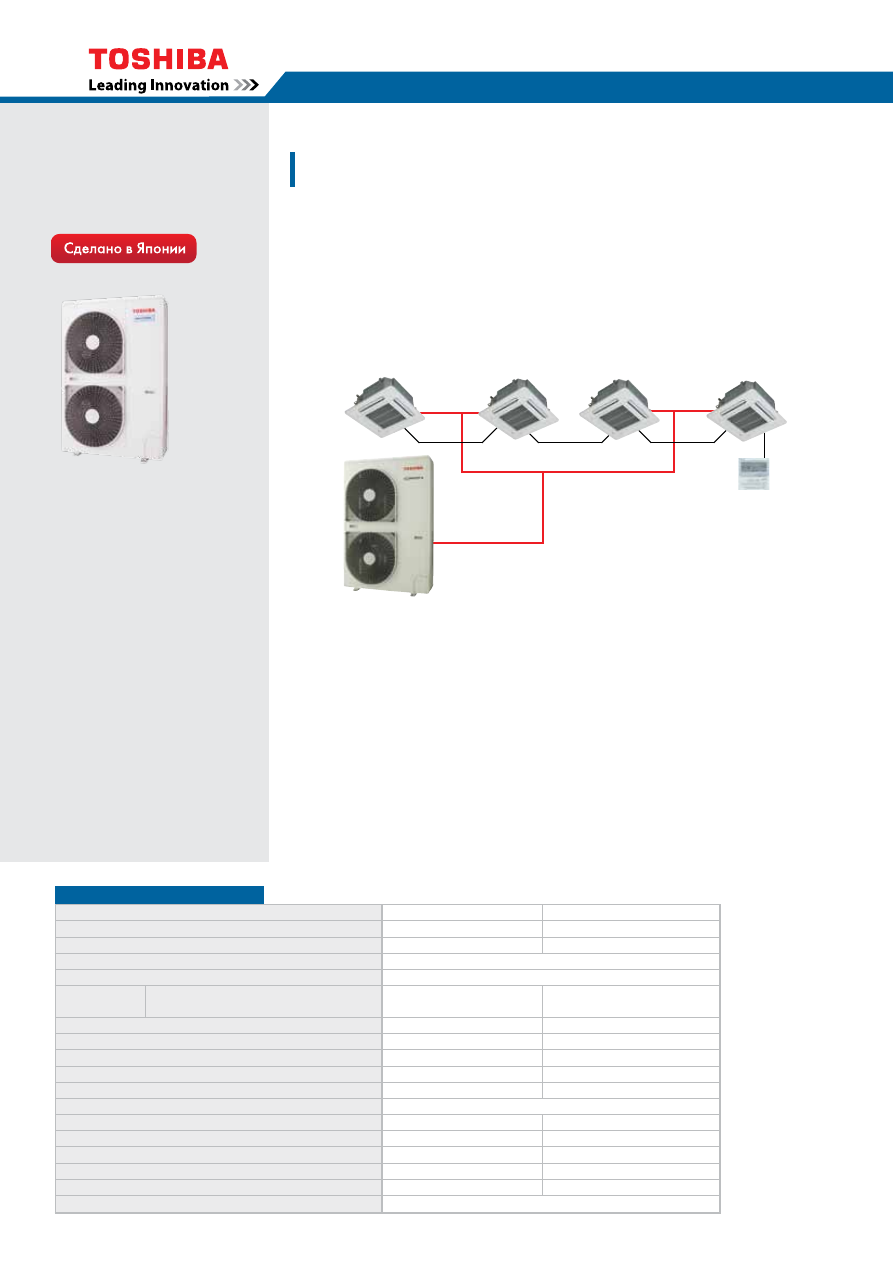

Модельный ряд полупромышленной серии Toshiba Digital Inverter дополнен дву-
мя моделями, предназначенными для создания мощных мультисплит-систем –
RAV-SM2244AT8-E и RAV-SM2804AT8-E.

К наружному блоку подключаются два (Twin), три (Triple) или четыре (Double Twin)
внутренних блока одного типа и одинаковой мощности. Один из внутренних блоков
назначается ведущим. Такая система позволяет равномерно распределять кондицио-
нированный воздух в помещении большого объема.

Digital Inverter

Мульти-система с 2, 3 или 4 внутренними блоками

Экономичная и удобная система производительностью до 27 кВт содержит один на-
ружный блок, занимающий лишь 0,29 м

свободного пространства. Благодаря век-

торному инверторному управлению и изобретенному Toshiba двухроторному ком-
прессору постоянного тока, кондиционер обладает энергоэффективностью высшего
класса А: до 3,85 кВт тепла и 3,21 кВт холода на каждый киловатт потребляемой мощ-
ности!

Длина трассы до 70 метров и возможность эксплуатации при температуре -15°C
(охлаждение) и даже -20°C (обогрев) позволяют использовать мультисистему Toshiba
Digital Inverter практически для любых объектов.

Мощная система, компактный наружный блок

Наружный блок RAV-SM2244AT8-E,

4 компактных кассетных

внутренних блока (система Double twin)

Кроме того, наружные блоки Big Digital Inverter могут использоваться в составе систе-
мы 1:1 с мощными высоконапорными канальными блоками серии SM_DT.

Внутренний блок

RAV-SM2242DT-E

RAV-SM2802DT-E

Наружный блок

RAV-SM2244AT8-E

RAV-SM2804AT8-E

Холодопроизводительность (кВт)

20 (9.8 - 22.4)

23 (9.8 - 27.0)

Теплопроизводительность (кВт)

22.4 (9.8 - 25.0)

27 (9.8 - 31.5)

Сечение силового кабеля (мин. значение)

3(вкл. землю) х 2,5 мм

Межблочный кабель

4(вкл.землю) х 1,5 мм

(или более)

Коэффициент эффективности EER

2.78

2.63

Коэффициент эффективности COP

3.45

3.31

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3.26 - 7.2 - 9.09

2.57 - 6.49 - 7.45

3.36 - 8.75 - 12.76
2.57 - 8.15 - 11.01

Годовое потребл. энергии, кВт*ч

3600

4375

Расход воздуха (номинальный), м

/ч

3600

4200

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

470 х 1380 х 1250

Внешнее статическое давление, Па

68.6 / 137 / 196

Масса, (кг)

150

Канальные блоки с наружными блоками

Digital Inverter

Внутренний блок

Digital Inverter

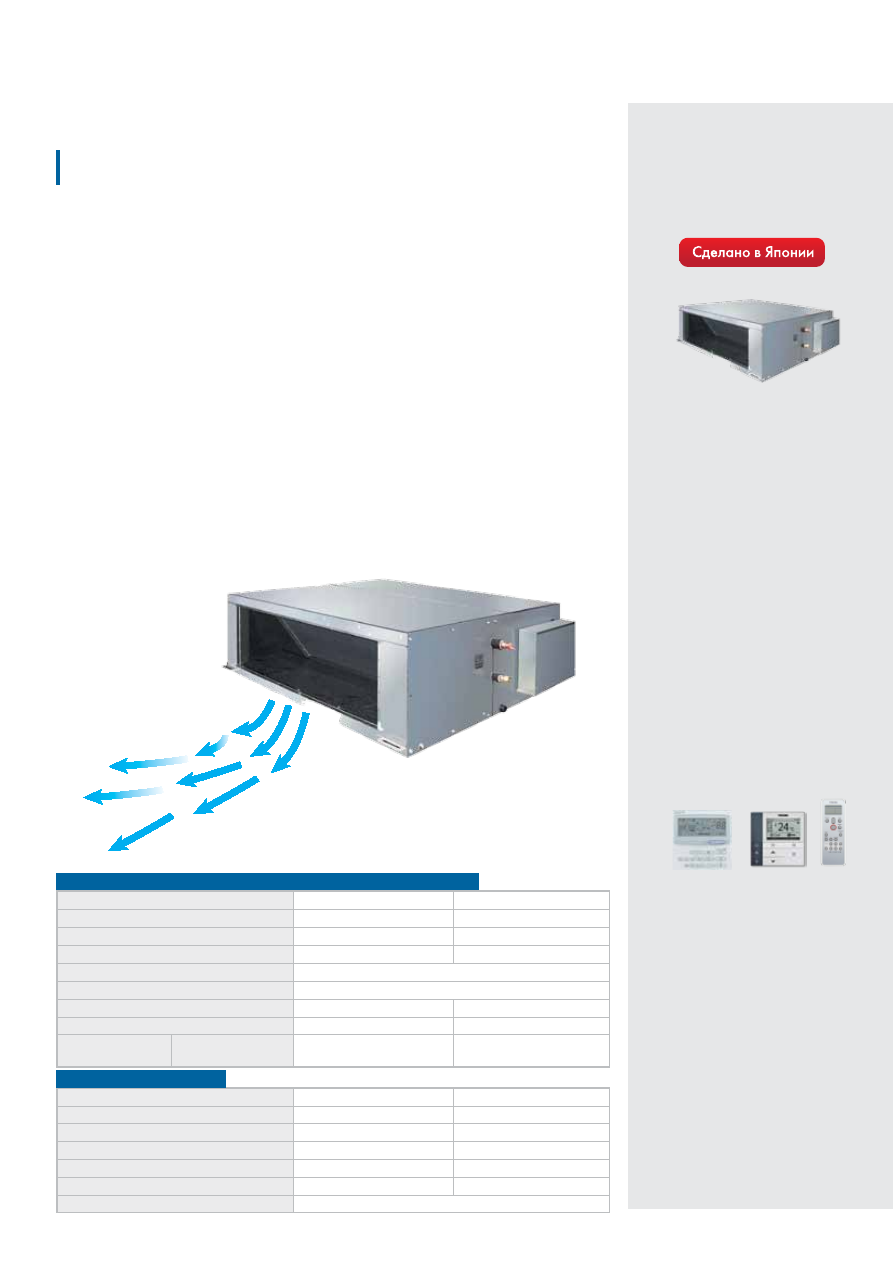

Высоконапорный канальный блок - самый мощный из внутренних блоков полупромыш-
ленных кондиционеров Toshiba. Максимальный расход воздуха достигает 5040 м

/ч,

а внешнее статическое давление 196 Па.

Компактные размеры блока и гибкая установка позволяют широко использовать вы-
соконапорные канальные блоки серии SM_DT как для новых, так и для переоборудуе-
мых зданий.

Самый мощный из канальных блоков Toshiba

Канальные

высоконапорные

блоки

Модели:

RAV-SM2242DT-E
RAV-SM2802DT-E

Беспроводные пульты ДУ

TCB-AX21E2
TCB-AX32E2

Проводные пульты ДУ

RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
RBC-AMT32E
TCB-EXS21TLE

• Канальный кондиционер несложно монтируется и абсо-

лютно незаметен в интерьере.

• Два типоразмера, производительность 20 и 23 кВт.
• Инспекционный люк облегчает проверку и обслуживание

блока

• Широкий выбор аксессуаров: камера фильтрации,

фильтры, дренажная помпа и т.п.

• Три уровня статического давления: 68,6 Па, 137 и 196 Па.

5040 м

/ч

Опции:

Дренажная помпа
TCB-DP32DFE
Камера фильтрации
TCB-FCY100DE
Фильтр грубой очистки
(многоразовый)–
TCB-PF3DE
Высокоэффективный
фильтр класса 65 –
TCB-UFM3DE
Высокоэффективный
фильтр класса 90 –
TCB-UFM7DE

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

660 / 468

798/546

Звуковое давление, дБ(А)

40/31

43/44

Звуковая мощность, дБ(А)

55/46

58/49

Размеры В х Ш х Г, (мм)

268 х 575 х 575

Масса, (кг)

Размеры панели В х Ш х Г, (мм)

27 х 700 х 700

Масса панели (кг)

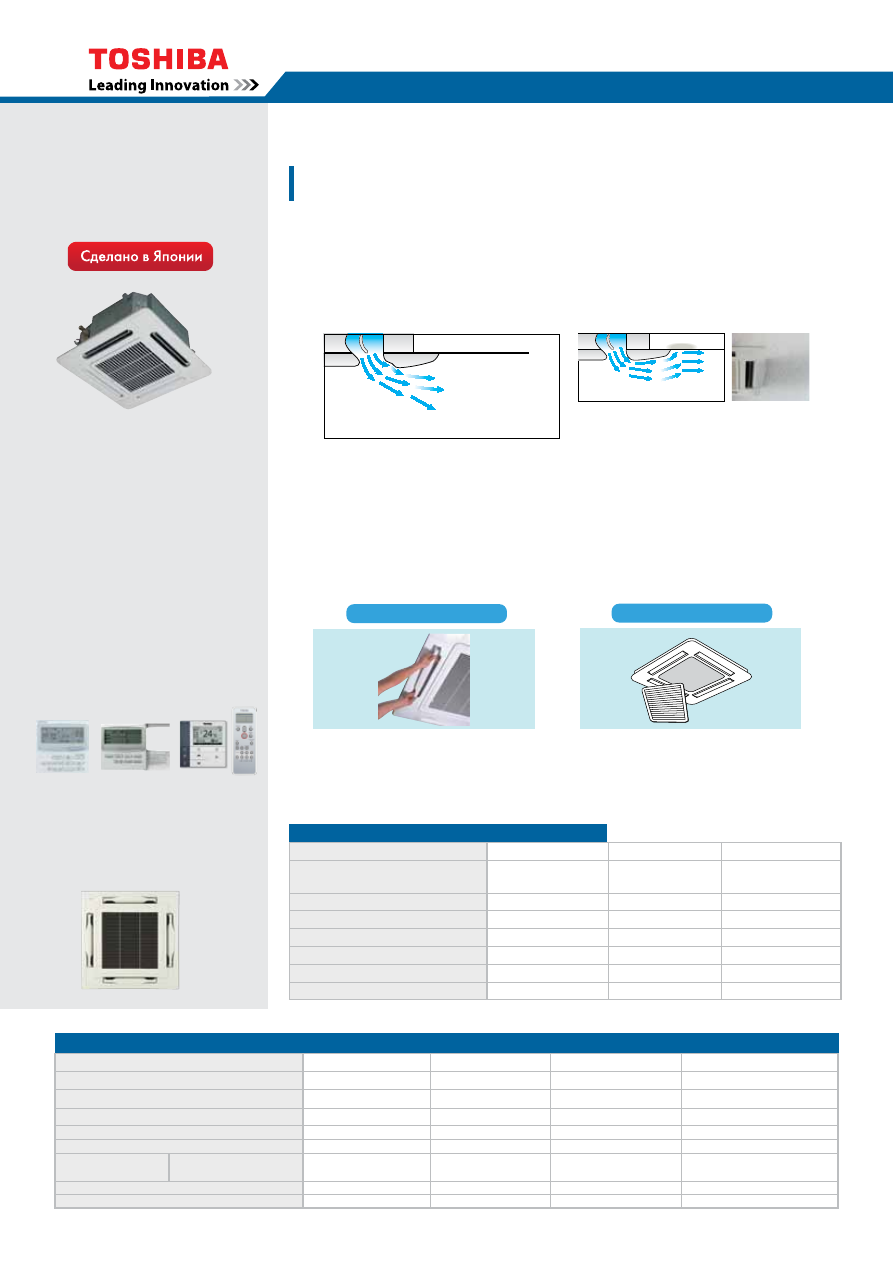

Компактные 4-поточные кассетные блоки

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

Компактные 4-х

поточные кассетные

блоки (600*600мм)

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Панель RBC-UM11PG(W)E
Габаритные размеры:
27х700х700 мм
Масса 3 кг

RAV-SM404MUT-E
RAV-SM454MUT-E
RAV-SM564MUT-E

Чистый потолок

Легко поддерживать чистоту кондиционера

Заслонка и воздухозаборная решетка – самые подверженные загрязнению элементы
внутреннего блока. В кассетном 4-поточном и компактном кассетном кондиционерах
Toshiba их очень легко снять и вымыть.

Потолочные кассетные блоки
не загрязняют потолок

Воздух направляется
вниз, сохраняя
поверхность
потолка чистой

Поднимающийся вверх воздух может
распространяться по поверхности потолка,
загрязняя его

Предыдущие модели

Теперь ее можно легко снимать.

Для поддержения решетки в чистоте достаточно
промыть ее водой.

Моющаяся заслонка

Моющаяся решетка

Комбинации с наружными блоками

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM404MUT-E

RAV-SM454MUT-E

RAV-SM564MUT-E

Наружный блок

RAV-SP404AT-E

RAV-SP454AT-E

RAV-SP564AT-E

RAV-SM563AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4.0 (1.5 - 4.5)

5.0 (1.2 – 5.6)

5.0 (1.5 – 5.6)

Теплопроизводительность (кВт)

4.0 (1.5 - 5.0)

4.5 (1.5 - 5.6)

5.6 (0.9 – 7.4)

5.6 (1.5 – 6.3)

Коэффициент эффективности EER

3.60

3.36

3.21

3.11

Коэффициент эффективности COP

4.12

3.38

3.64

3.48

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

0.36 - 1.00 - 1.49
0.36 - 0.97 - 2.20

0.36 - 1.19 - 1.49
0.36 - 1.16 - 2.30

0.21 - 1.56 - 2.29
0.17 - 1.54 - 2.37

0.40 - 1.61 - 1.86

0.40 - 1.61 -2.40

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

500

595

780

805

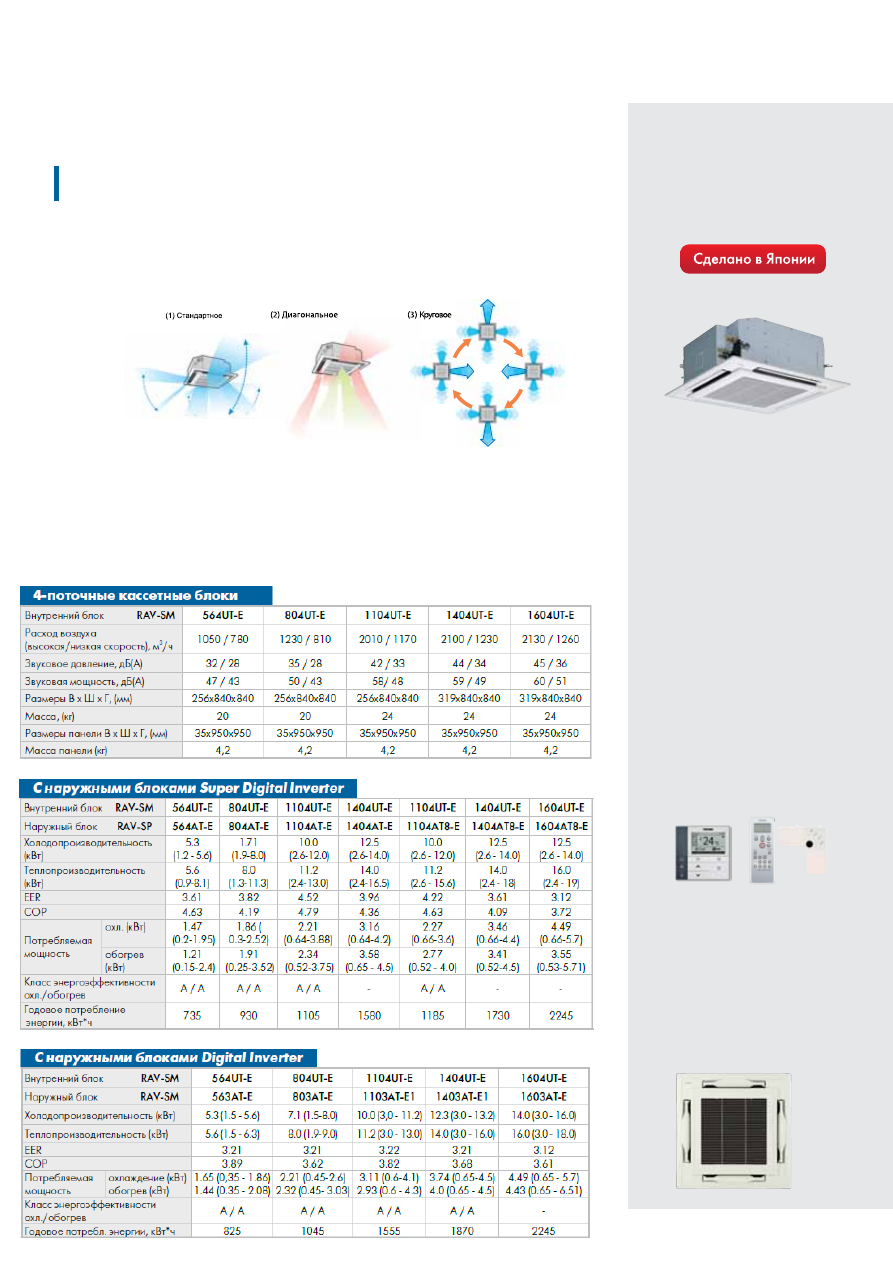

4-х поточные

кассетные

блоки

RAV-SM564UT-E
RAV-SM804UT-E
RAV-SM1104UT-E
RAV-SM1404UT-E
RAV-SM1604UT-E

Панель RBC-U31PG(W)-E
Габаритные размеры:
35 х 950 х 950 мм
Масса: 4,5 кг

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX32U(W)-E
RBC-AX32U(WS)-E

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2

Пульт управления
заказывается отдельно

Индивидуальное управление
заслонками

Угол поворота каждой из 4 воздушных заслонок кассетного блока Toshiba можно ре-
гулировать индивидуально. Это позволяет оптимально распределять воздух по поме-
щению.

Можно выбрать декоративную лицевую панель с широкими воздушными заслонка-
ми или прямыми более узкими заслонками белого или серого цвета. В корпусе кас-
сетного блока имеется отверстие диаметром 100 мм для подмеса свежего уличного
воздуха.
Дренажная помпа способна поднимать конденсат на высоту до 850 мм.

Внутренний блок

RAV-SM

404SDT-E

454SDT-E

564SDT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

690/522

780/582

Звуковое давление, дБ(А)

39/36/33

45/40/36

Звуковая мощность, дБ(А)

54/51/48

60/55/51

Размеры В х Ш х Г, (мм)

210x845x645

Масса, (кг)

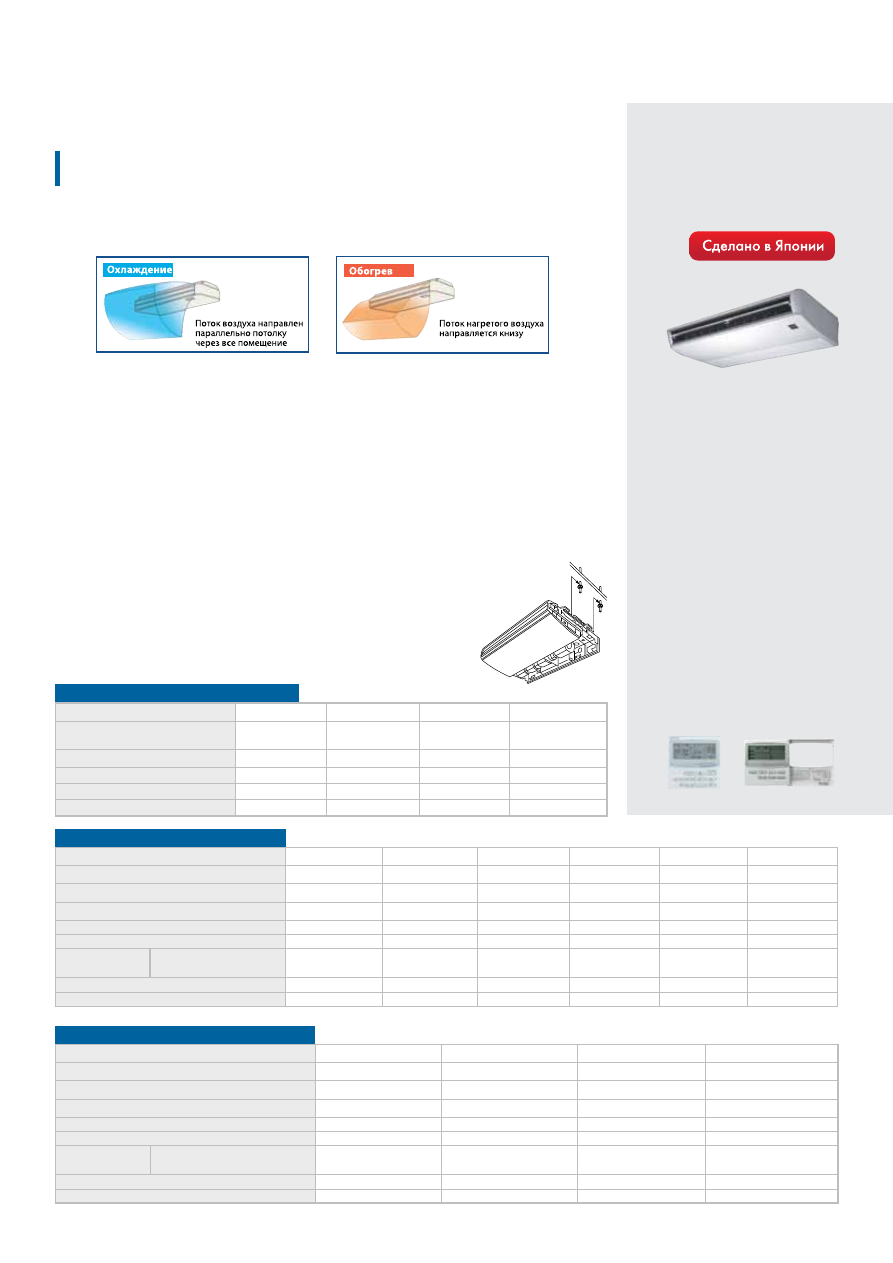

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

404SDT-E

454SDT-E

564SDT-E

Наружный блок

RAV-SP-

404AT-E

454AT-E

564AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5-4.5)

5 (1.2 - 5.6)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.6)

5.6 (0.9 - 7.4)

Коэффициент эффективности EER

3.50

3.33

3.21

Коэффициент эффективности COP

4.00

3.91

3.89

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.03 (0.37-1.25)
1.00 (0.37-2.20)

1.2 (0.37-1.49)

1.15 (0.37 - 2.30)

1.56 (0.21-2.29)
1.44 (0.17-2.37)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

515

600

780

Внутренний блок

RAV-SM-

563SDT-E

Наружный блок

RAV-SМ-

563AT-E

Холодопроизводительность (кВт)

5 (1.5 - 5.6)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

Коэффициент эффективности EER

3.01

Коэффициент эффективности COP

3.52

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.66 (0.21-2.78)
1.59 (0.38-2.40)

Класс энергоэффективности охл./обогрев

B / B

Годовое потребл. энергии, кВт*ч

830

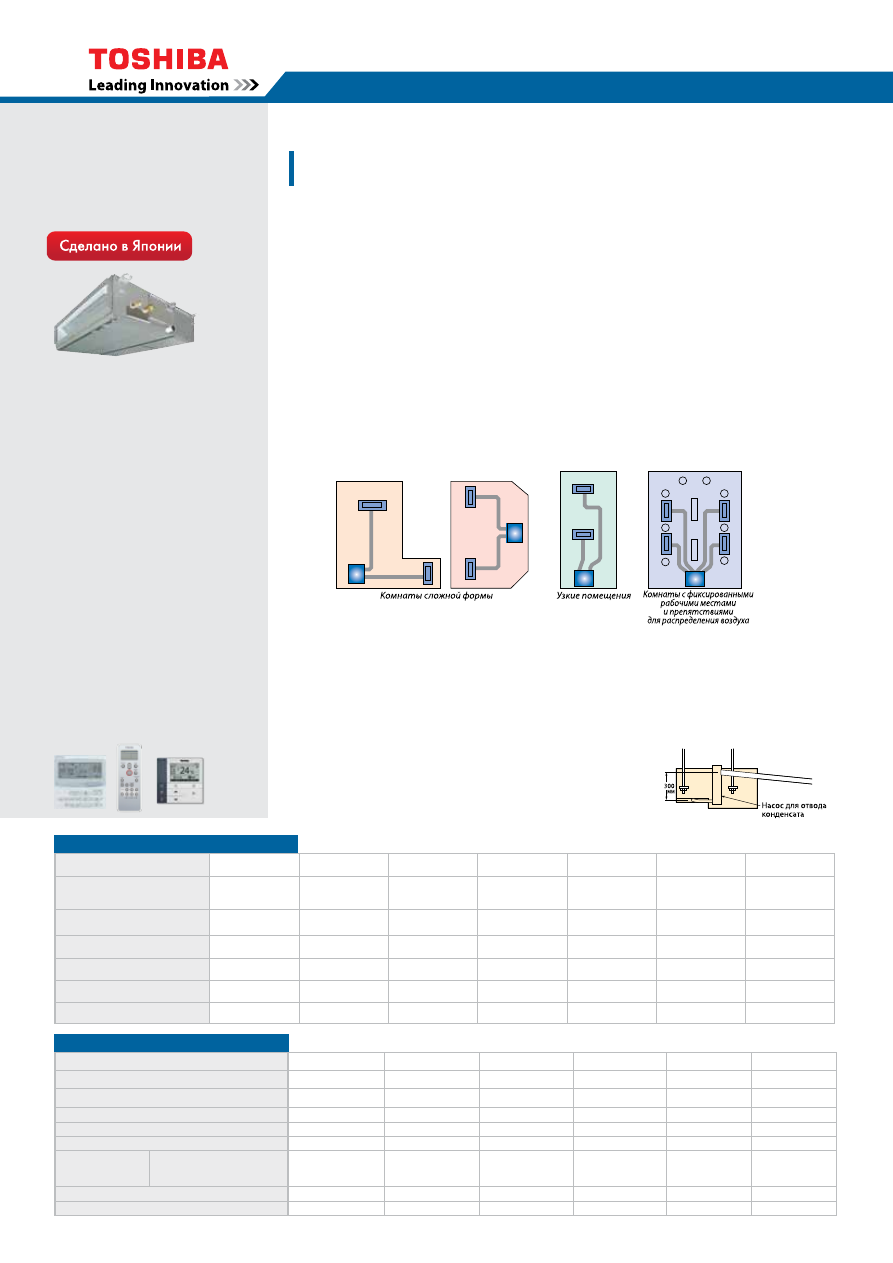

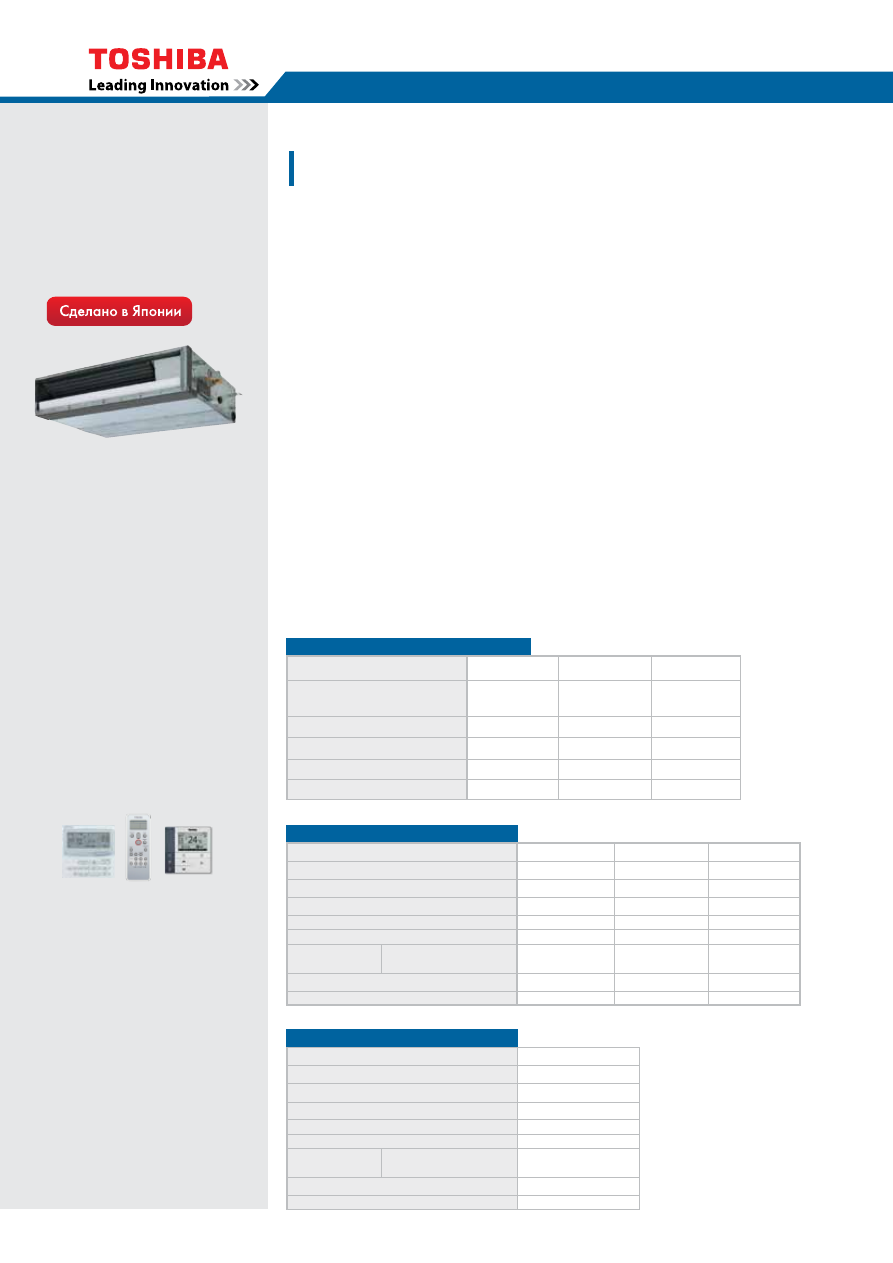

Компактные

канальные

блоки

Исключительно компактные блок

RAV-SM404SDT-E
RAV-SM454SDT-E
RAV-SM564SDT-E

Широкий диапазон применения

Комфортное распределение воздуха

• Независимо от способа установки – за подвесным потолком или под потолком по-

мещения, новый супер-плоский канальный блок Toshiba гарантирует высокую произ-
водительность, экономию электроэнергии и удобство монтажа.

• Супер-плоский блок характеризуется низким уровнем шума и создает комфорт в по-

мещениях, оставаясь практически незаметным. Компактные канальные блоки отлич-
но подходят для кондиционирования отелей, офисов, магазинов.

• Исключительно компактный блок! Высота всего 21 см обеспечивает простой

и гибкий монтаж.

• Практически бесшумный блок: уровень звукового давления от 24 дБ(А).
• Идеальное решение при недостатке места за подвесным потолком. Встроенная

дренажная помпа поднимает конденсат на высоту до 850 мм.

• Комфортное распределение воздуха: блок можно использовать с диффузорами

любого типа.

• Не портит интерьер благодаря скрытой установке.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM

564CT-E

804CT-E

1104CT-E

1404CT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

780 / 600

1110 / 876

1650 / 1272

1800 / 1386

Звуковое давление, дБ(А)

36/33/30

38/36/33

41/38/35

43/40/37

Звуковая мощность, дБ(А)

51/48/45

56/53/50

58/55/52

Размеры В х Ш х Г, (мм)

210x910x680

210x1180x680

210x1595x680

Масса, (кг)

Подпотолочные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

564CT-E

804CT-E

1104CT-E

1404CT-E

1104CT-E

1404CT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

1104AT-E

1404AT-E

1104AT8-E

1404AT8-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.0 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.4)

8.0 (1.3-10.6)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

11.2 (2.4-13.0)

14.0 (2.4-16.5)

Коэффициент эффективности EER

3.21

3.75

3.35

3.58

3.26

Коэффициент эффективности COP

3.81

3.70

4.27

3.84

4.19

3.78

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.56 (0.21-2.25)
1.47 (0.17-2.34)

2.21 (0.3 - 2,88)
2.16 (0.27-3.50)

2.67 (0.64-3.7)

2.62 (0.52-4.00)

3.73 (0.64-4.47)
3.65 (0.52-4.60)

2.35 (0.53-3.50)
2.42 (0.50-3.98)

3.58 (0.59-4.36)
3.54 (0.43-4.49)

Класс энергоэффективности охл./обогрев

A / А

Годовое потребл. энергии, кВт*ч

780

1105

1335

1865

1268

1772

Внутренний блок

RAV-SM-

564CT-E

804CT-E

1104CT-E

1404CT-E

Наружный блок

RAV-SM-

563AT-E

803AT-E

1103AT-E1

1403AT-E1

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

7.1 (1.5 - 7.4)

10.0 (3.0 -11.2)

12.5 (3.0-13.2)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

11.2 (3.0 - 12.5)

14.0 (3.0 - 16.0)

Коэффициент эффективности EER

2.75

2.77

2.85

2.73

Коэффициент эффективности COP

3.41

3.24

3.50

3.38

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.82 (0.45 - 1.95)
1.64 (0.45 - 2.40)

2.53 (0.5 - 2.76)

2.47 (0.5 - 3.2)

3.51 (0.6 - 4.1)

3.2 (0.6 - 4.1)

4.52 (0.65 - 4.85) 4.14

(0.65 - 4.6)

Класс энергоэффективности охл./обогрев

D / B

D / C

C / B

Годовое потребл. энергии, кВт*ч

910

1265

1755

2260

Подпотолочные блоки для офисов

Эффективное управление потоком воздуха при

помощи заслонки

Комфортный воздушный поток в аудиториях

и офисных помещениях

Подпотолочные

блоки

Благодаря пониженному аэродинамического сопротивлению внутренних блоков уро-
вень шума в два раза меньше, чем у традиционных кондиционеров.

Обеспечение максимально возможной чистоты воздуха

Усовершенствованная система крепления к потолку

Стандартный фильтр с длительным сроком эксплуатации задерживает содержащиеся в
воздухе загрязнения. Фильтр изготовлен из полипропилена, устойчивого к воздействию
активных веществ. Установленный в блок поддон для сбора конденсата обработан про-
тивогрибковым составом.

Монтаж требует меньших усилий и стал значительно проще.
При подготовке блока к установке на потолке не требуется
вывинчивать большое количество винтов.

RAV-SM564CT-E
RAV-SM804CT-E
RAV-SM1104CT-E
RAV-SM1404CT-E

Беспроводные пульты ДУ

TCB-AX32E2
RBC-AX22CE2
RBC-AX32CE2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM566KRT-E RAV-SM806KRT-E

Расход воздуха, м

/ч

840

1020

Звуковое давление, дБ(А)

Звуковая мощность, дБ(А)

Размеры В х Ш х Г, (мм)

320 x 1050 x 228

Масса, (кг)

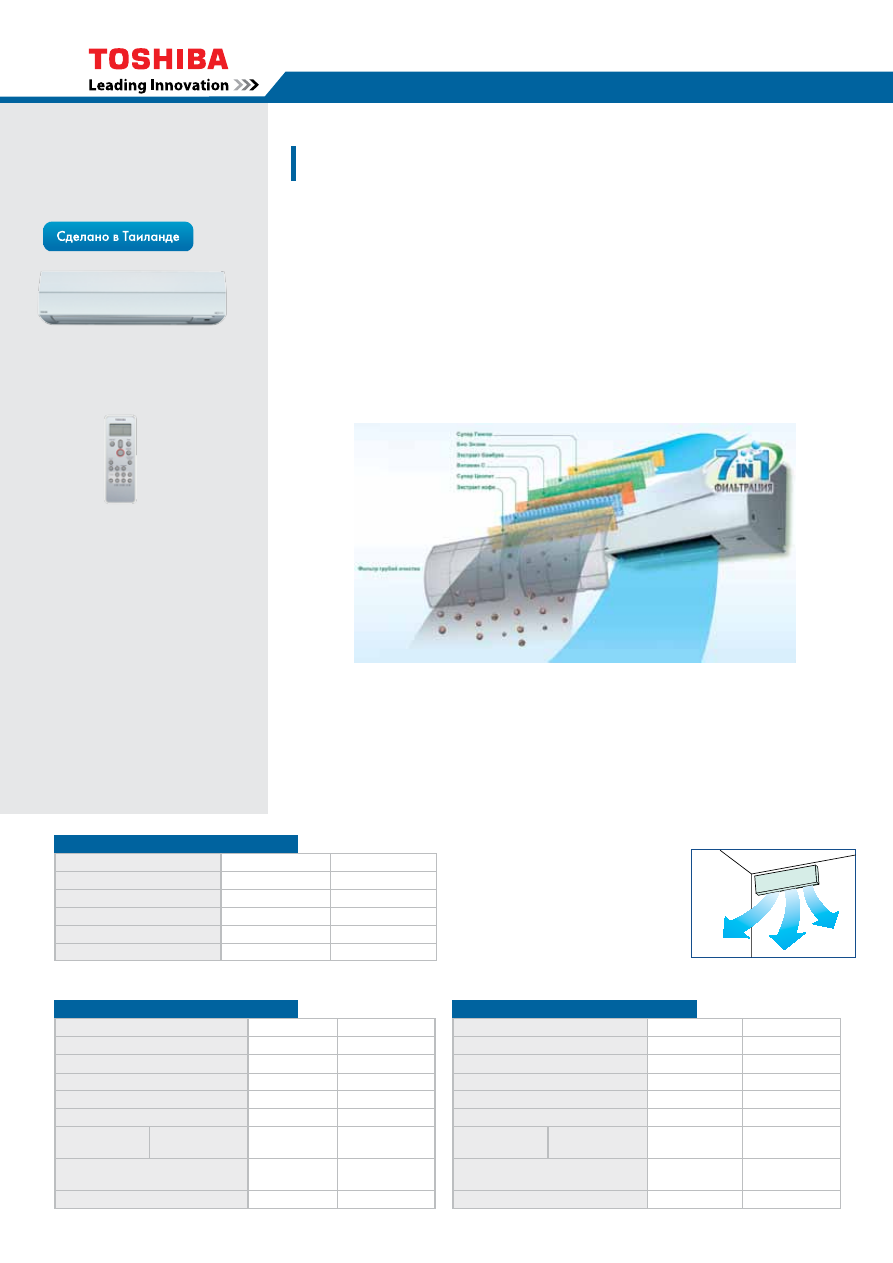

Настенные блоки

Super Digital Inverter

Digital Inverter

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.2 - 5.6)

7.1 (1.9 - 8.0)

Теплопроизводительность (кВт)

5.6 (0.9-7.3)

8.0 (1.3-10.6)

Коэффициент эффективности EER

3.47

3.21

Коэффициент эффективности COP

3.73

3.42

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.44 (0.21-2.05)
1.50 (0.17-2.57)

2.21 (0.3-2.88)

2.34 (0.27 - 3.87)

Класс энергоэффективности
охл./обогрев

A / A

A / B

Годовое потребл. энергии, кВт*ч

720

1105

Внутренний блок

RAV-SM-

566KRT-E

806KRT-E

Наружный блок

RAV-SM-

563AT-E

803AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 8.0)

Теплопроизводительность (кВт)

5.6 (1.5 - 6.3)

8.0 (1.5 - 9.0)

Коэффициент эффективности EER

3.01

2.83

Коэффициент эффективности COP

3.41

3.21

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.66 (0.40 - 1.86)
1.64 (0.40 - 2.40)

2.37 (0.50 - 2.85)
2.49 (0.50 - 3.46)

Класс энергоэффективности
охл./обогрев

B / B

C / C

Годовое потребл. энергии, кВт*ч

830

1185

Настенный

блок

ИК пульт WH-L11SE

поставляется в комплекте

RAV-SM566KRT-E
RAV-SM806KRT-E

Стильный и компактный

Воздушный фильтр Toshiba "7 в 1"

Семиступенчатая система воздушных фильтров Toshiba очищает воздух от пыли, запа-
хов, других загрязнений. Система фильтрации Toshiba «7 в 1» защитит Вас и Ваших близ-
ких от вредных загрязнений воздуха. Витамин С, супер цеолит, экстракт гингко и другие
фильтрующие элементы - это современные технологии для тех, кто предпочитает все са-
мое лучшее.

Улучшенный дизайн

Стильный дизайн компактного тонкого корпуса с загругленными углами позволяет уста-
новить кондиционер в любом помещении, не нарушая интерьера.

Автоматически

качающаяся заслонка

Автоматически  покачивающаяся
воздушная  заслонка  равномер-
но  распределяет  обработанный
воздух по помещению.

• Цеолитный +SASA фильтр устраняет запахи, одновременно удаляя формальдегид,

аммиак и другие загрязнения гораздо эффективнее, чем обычный угольный фильтр.

• Фильтр «Биоэнзим + Гингко» эффективно уничтожает бактерии, вирусы и плесень.

• Фильтр с витамином С защищает кожу от вредного воздействия свободных радика-

лов, содержащихся в домашнем воздухе.

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM562XT-E

RAV-SM802XT-E

Расход воздуха (высокая/низкая
скорость), м

/ч

840 / 600

1110 / 640

Звуковое давление, дБ(А)

43 / 39 / 36

46 / 42 / 37

Звуковая мощность, дБ(А)

58 / 54 / 51

61 / 57 / 52

Размеры В х Ш х Г, (мм)

208 х 1093 х 633

Масса, (кг)

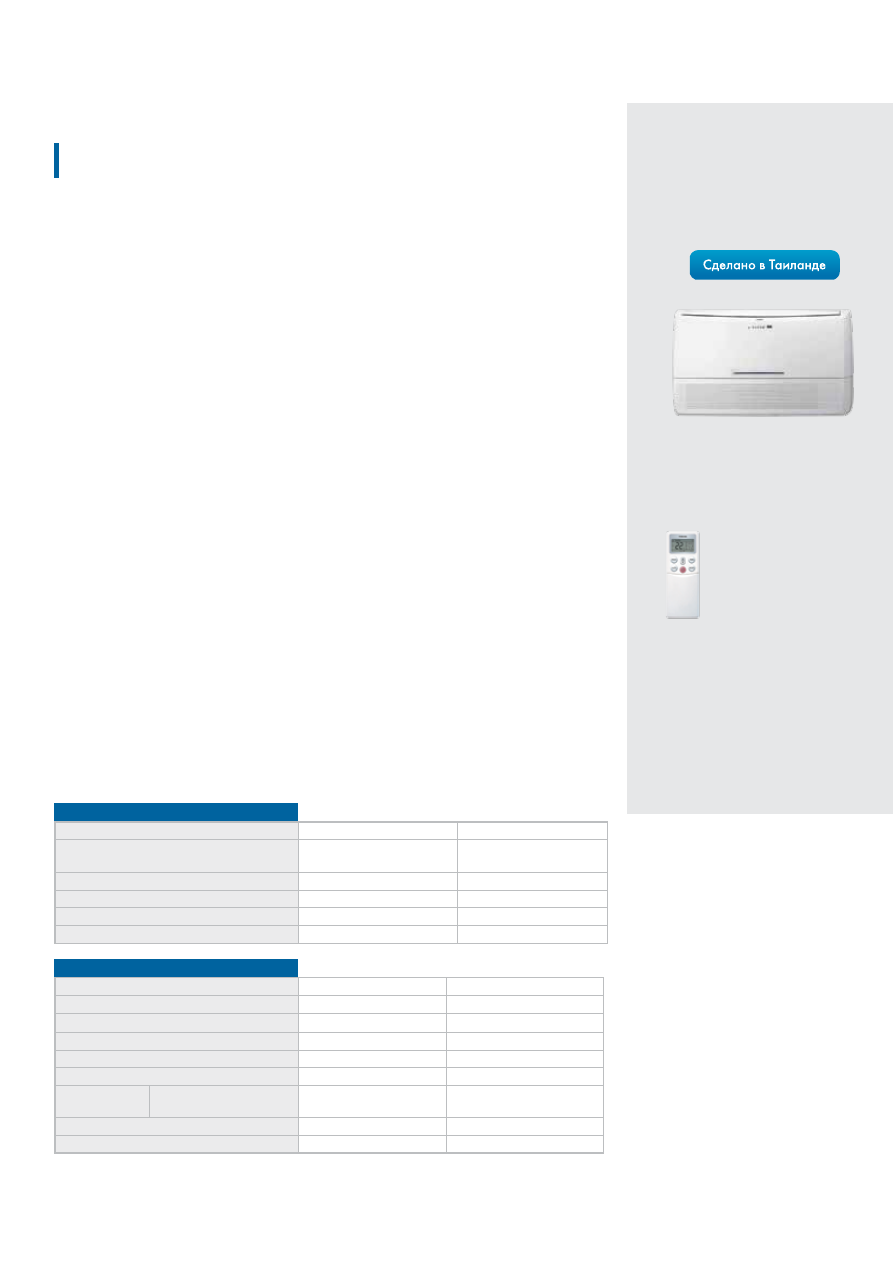

Напольно-потолочные блоки

Super Digital Inverter

Внутренний блок

RAV-SM-

562XT-E

802XT-E

Наружный блок

RAV-SP-

564AT-E

804AT-E

Холодопроизводительность (кВт)

5.0 (1.5 - 5.6)

6.7 (1.5 - 7.0)

Теплопроизводительность (кВт)

5.6 (1,5-6.3)

8.0 (1.5-9.0)

Коэффициент эффективности EER

2.67

2.46

Коэффициент эффективности COP

3.29

3.00

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.87 (0.55-2.01)
1.70 (0.55-2.40)

2.72 (0.55 - 2.85)

2.67 (0.55-3.46)

Класс энергоэффективности охл./обогрев

D / C

E / D

Годовое потребл. энергии, кВт*ч

935

1360

Стильный и универсальный

Напольно-потолочные блоки можно устанавливать в любом

из двух положений. Никаких дополнительных модификаций

не требуется.

В качестве дополнительного аксессуара возможно приобрести
встраиваемую дренажную помпу с высотой подъема жидкости до 290 мм.

Напольно-

потолочные

блоки

RAV-SM562XT-E
RAV-SM802XT-E

Естественное распределение воздуха

Отличительная особенность кондиционеров серии XT в том, что направление подачи
воздуха регулируется очень точно и просто. В случае установки под потолком воздуш-
ный поток можно направить горизонтально, параллельно потолку. При этом воздух бу-
дет распределяться без сквозняков, естественным образом.

Подпотолочная установка рекомендуется как для жилых, так и для коммерческих поме-
щений, например, ресторанов и магазинов.

Три ступени очистки воздуха

• Первый фильтр (грубой очистки) задерживает крупные частицы пыли.

• Вторая ступень очистки воздуха –

электростатический фильтр

, способный уловить

даже мелкие твердые частицы загрязнений размерами до 0,01 микрона.

• Третья ступень –

цеолитный фотокаталитический фильтр Zeolite Plus.

Он устраня-

ет запахи, одновременно удаляя химикаты и другие загрязнения. Цеолит – минерал
с микропорами, способными вбирать и прочно удерживать самые различные загряз-
нения. В их числе тяжелые металлы (свинец, кадмий, цинк, стронций, хром), нитраты
и нитриты, масла, нефтепродукты и еще целый спектр химических и биологических
загрязнений. Если фильтр засорился, не нужно покупать новый: достаточно просто
помыть его в мыльной воде, ополоснуть и посушить на солнце в течение 3-6 часов. При
регулярном обслуживании цеолитный фильтр можно использовать в течение 5 лет.

Условия (охлаждение): температура в помещении 27°С (Db)/ 19°С (WB)
температура наружного воздуха 35°С (Db)/ 24°C (WB)
Условия (нагрев): температура в помещении 20°С (Db)/ 15°С (WB)
температура наружного воздуха 7°С (Db)/ 6°C (WB)

ИК пульт WH-H2UE

поставляется в комплекте

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

1606BT-E

Расход воздуха (высокая/
низкая скорость), м

/ч

800/480

1200/720

2100/1260

Звуковое давление, дБ(А)

33/29/25

34/30/26

40/36/33

Звуковая мощность, дБ(А)

55/51/46

63/58/54

Размеры В х Ш х Г, (мм)

275x700x750

275x1000x750

275x1400x750

Внешнее стат. давление (Па)

30/120

50/120

Масса, (кг)

Канальные блоки

Super Digital Inverter

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5 - 4.5)

5 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.5)

5.6 (1.5 - 5.6)

8 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14 (2.4 - 16.5)

Коэффициент эффективности EER

3.38

3.24

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.84

3.63

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.07
1.04

1.23
1.24

1.56
1.55

2.06
2.21

2.64
2.77

3.83
3.67

Класс энергоэффективности охл./обогрев

A/A

Годовое потребл. энергии, кВт*ч

780

1105

780

1105

1470

1915

Канальные

блоки

Универсальные и интеллектуальные

RAV-SM406BT-E
RAV-SM456BT-E
RAV-SM566BT-E
RAV-SM806BT-E
RAV-SM1106BT-E
RAV-SM1406BT-E
RAV-SM1606BT-E

Внешнее статическое давление может быть увеличено до 120 Па, тем самым во всех
точках помещения будет достигнуто равномерное распределение температуры, неза-
висимо от сложности системы воздуховодов.

Используя дренажный насос (в комплекте) с вы-
сотой подъема до 30 см, можно отводить кон-
денсат в любое место.

Широкий диапазон применения

Высокое статическое давление

Насос для отвода конденсата с большой высотой подъема

• Внешнее статическое давление, создаваемое кондиционером, можно повысить до

120 Па, что позволяет увеличить длину воздуховодов.

• Низкий уровень шума — всего 23 дБ(А) при минимальной скорости вентилятора.
• Гибкость применения: требуется минимум места за подвесным потолком. Прокладка

воздуховодов значительно облегчена благодаря мощной дренажной помпе с высо-
той подъема конденсата до 270 мм.

• Равномерное распределение воздуха.
• Обеспечивает чистый воздух в кондиционируемых помещениях благодаря широко-

му ассортименту фильтров различных классов очистки.

• Подмес свежего воздуха с улицы: воздух в помещениях непрерывно обновляется, со-

держание кислорода не падает.

Беспроводные пульты ДУ

TCB-AX32E2

Проводные пульты ДУ

RBC-AMT32E
RBC-AMS51E-EN
Lite Vision Plus
RBC-AMS41E
RBC-AS41E
RBC-AS21E2
TCB-EXS21TLE

Внутренний блок

RAV-SM

406BT-E

456BT-E

566BT-E

806BT-E

1106BT-E

1406BT-E

Наружный блок

RAV-SP

404AT-E

454AT-E

564AT-E

804AT-E

1104AT-E

1404AT-E

Холодопроизводительность (кВт)

3.6 (1.5 - 4.0)

4 (1.5 - 4.5)

5 (1.2 - 5.6)

7.1 (1.9 - 8.0)

10.0 (2.6 - 12.0)

12.5 (2.6-14.0)

Теплопроизводительность (кВт)

4 (1.5 - 5.0)

4.5 (1.5 - 4.5)

5.6 (1.5 - 5.6)

8 (1.3 - 10.6)

11.2 (2.4 - 13.0)

14 (2.4 - 16.5)

Коэффициент эффективности EER

3.38

3.24

3.21

3.45

3.79

3.26

Коэффициент эффективности COP

3.84

3.63

3.61

3.62

4.04

3.81

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

1.07
1.04

1.23
1.24

1.56
1.55

2.06
2.21

2.64
2.77

3.83
3.67

Класс энергоэффективности охл./обогрев

A/A

Годовое потребл. энергии, кВт*ч

780

1105

780

1105

1470

1915

Разветвители для полупромышленных кондиционеров

RAV-SM1103AT-E1+ 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM564UT-E

канальные

RAV-SM566BT-E

подпотолочные

RAV-SM564СT-E

настенные

RAV-SM566KRT-E

Холодопроизводительность (кВт)

10,0 (3,0 - 11,2)

Теплопроизводительность (кВт)

11,2 (3,0 - 13,0)

11,2 (3,0 - 12,5)

EER / класс энергоэффективности

3,22 / A

2,84 / C

2,85 / C

2,87 / C

COP

3,82

3,57

3,50

3,57

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

3,11
2,93

3,52
3,14

3,51
3,20

3,48
3,14

RAV-SM1403AT-E1 + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM806BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

12,5 (3,0 - 13,2)

12,5 (3,0 - 13,0)

Теплопроизводительность (кВт)

14,0 (3,0 - 16,0)

EER

3,06

2,83

2,72

2,65

COP

3,68

3,47

3,38

3,30

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,09
3,80

4,42
4,03

4,52
4,14

4,52
4,24

RAV-SM1603AT-E + 2 внутренних блока (система Twin)

Внутренний блок

кассетные

RAV-SM804UT-E

канальные

RAV-SM806BT-E

подпотолочные

RAV-SM804СT-E

настенные

RAV-SM806KRT-E

Холодопроизводительность (кВт)

14,0 (3,0 - 16,0)

Теплопроизводительность (кВт)

16,0 (3,0 - 18,0)

EER

3,12

2,73

2,81

2,75

COP

3,61

3,41

3,21

Потребляемая
мощность

охлаждение (кВт)
обогрев (кВт)

4,49
4,43

5,12
4,69

4,99
4,69

5,10
4,98

Разветвители позволяют подключить к на-
ружному блоку Digital Inverter несколько
внутренних блоков. Такая мультисисте-
ма позволяет равномерно распределять
кондиционированный воздух в помеще-
нии большого объема – крупных магази-
нах, офисах открытой планировки и т.п.

К  наружному  блоку  подключаются  два
(Twin), три (Triple) или четыре (Double Twin)
внутренних  блока  одного  типа  и  одина-
ковой  мощности.  Все  эти  блоки  должны
находиться в одном помещении и управ-
ляться с одного пульта. Один из внутрен-
них блоков назначается ведущим.

Все внутренние блоки

одного типа и равной

производительности!

Разветвители

Разветвители для системы Twin

(2 внутренних блока):

RBC-TWP30E2

(1,5НР+1,5НР, 2НР+2НР)

RBC-TWP50E2

(3НР+3НР, 4НР+4НР)

RBC-TWP101E

(5НР+5НР)

Разветвители для системы Triple
(3 внутренних блока):

RBC-TRP101E

Разветвители для системы

Double twin (4 внутренних блока):

RBC-DTWP101E

Полупромышленные
мультисистемы Toshiba

• Комплект для системы Twin (2 внутренних блока) включает в себя фильтр

электромагнитных помех и набор патрубков

• Комплект для системы Triple (3 внутренних блока) включает в себя специ-

альные разветвители, оптимизирующие распределение хладагента.

• Разветвители подходят для всех типов полупромышленных внутренних

блоков Toshiba.

содержание .. 29 30 31 32 ..
