Toshiba Каталоги продукции: бытовые и полупромышленные кондиционеры (2018-2012 год) - часть 30

Инверторные мультисплит-системы

Наружный блок

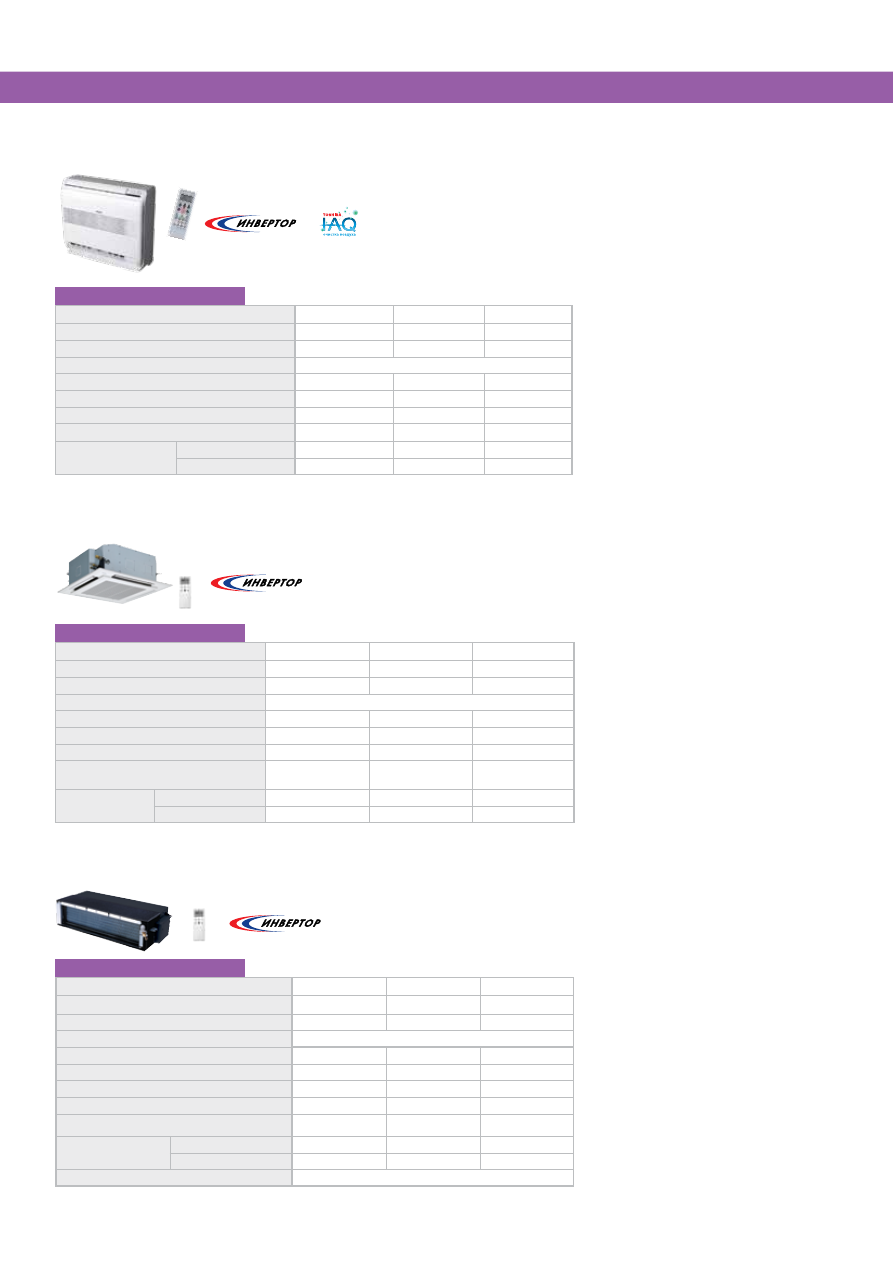

Кассетные внутренние блоки

Аксессуары:

•

Потолочная панель RB-B11MC(W)E

Модель

RAS-M10SMUV-E

RAS-M13SMUV-E

RAS-M16SMUV-E

Холодопроизводительность (кВт)

2.7

3.7

4.5

Теплопроизводительность (кВт)

4.0

5.0

5.5

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

268 x 575 x 575

Вес нетто

Расход воздуха (охл./обогр.) (м3/ч)

588

618

660

Рабочий уровень шума
(охл./обогр) (H-L) (дБ)

30-37

30-38

31-40

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

12.70(1/2”)

Отличное решение для помещений с подвесным потолком. Кассетный
блок полностью скрыт за потолком, видна лишь декоративная лице-
вая панель.

•

Пульт ДУ с дисплеем.

•

Равномерное распределение воздуха
по 4 направлениям.

•

Все типоразмеры компактны
и устанавливаются в стандартный
подвесной потолок 600х600 мм.

•

Удобный монтаж благодаря панели
с регулируемыми

карманами

Канальные внутренние блоки

•

Компактный блок высотой всего 230 мм

•

Гибкое применение: воздух забирается

сзади или снизу.

•

5 скоростей вентилятора + автоматич.

выбор скорости + режим максимальной
мощности.

•

Высокое статическое

давление – до 63.7 Па

•

Исключительно низкий уровень шума

Опции:

•

Проводной пульт RBC-SH-A1LE2

•

Дренажная помпа RB-F81E2

Модель

RAS-M10GDV-E

RAS-M13GDV-E

RAS-M16GDV-E

Холодопроизводительность (кВт)

2.7

3.7

4.5

Теплопроизводительность (кВт)

4.0

5.0

5.5

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

230 x 750 x 440

Вес нетто

Расход воздуха

(охл./обогр.) (м3/ч)

720/720

780/780

Рабоч. уровень шума

(охл./обогр.) (H-L) (дБ)

24-31/24-32

25-32/25-32

26-33/26-33

Статическое давление макс./мин. (Па)

54.94/35.30

63.70/41.20

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

12.7(1/2”)

Длина провода выносн. ИК-приёмника (мм)

2000

Воздух в комнаты бесшумно подается по воздуховодам, а сам каналь-
ный блок можно поместить на антресоли. Возможен приток свежего
воздуха!

1: расход воздуха при стандартном статическом давлении

2: уровень шума при стандартном статическом давлении (стандарт JIS B 8613)

Консольные внутренние блоки

Модель

RAS-B10UFV-E

RAS-B13UFV-E

RAS-B18UFV-E

Холодопроизводительность (кВт)

2.7

3.7

5.0

Теплопроизводительность (кВт)

4.0

5.0

6.0

Номинальное напряжение (В/фаза/Гц)

220-240/1/50

Размеры

600 x 700 x 220

600 x700 x 220

Вес нетто

Расход воздуха (охл./обогр.) (м3/ч)

468/510

510/552

600/642

Рабочий уровень шума (охл./обогр) (H-L) (дБ)

26-39

27-40

34-46

Размер труб

жидкость (мм/дюйм)

6.35 (1/4”)

газ (мм/дюйм)

9.52 (3/8”)

12.70(1/2”)

Монтируется на пол или на стену возле пола, а воздух подается
в комнату двумя потоками – сверху и снизу. Быстро и незаметно
создает оптимальную температуру.

•

Двухпоточная подача воздуха

•

Встроенная панель управления с цветным
дисплеем.

•

Режим подогрева пола.

•

5 скоростей вентилятора + автоматич.
выбор скорости + режим макс. мощности

•

8 положений воздухораспределительных
жалюзи.

•

Фильтр Toshiba IAQ очищает воздух
от пыли и запахов.

•

Функция самоочистки внутреннего блока

Тепловой насос R410A

Технические характеристики

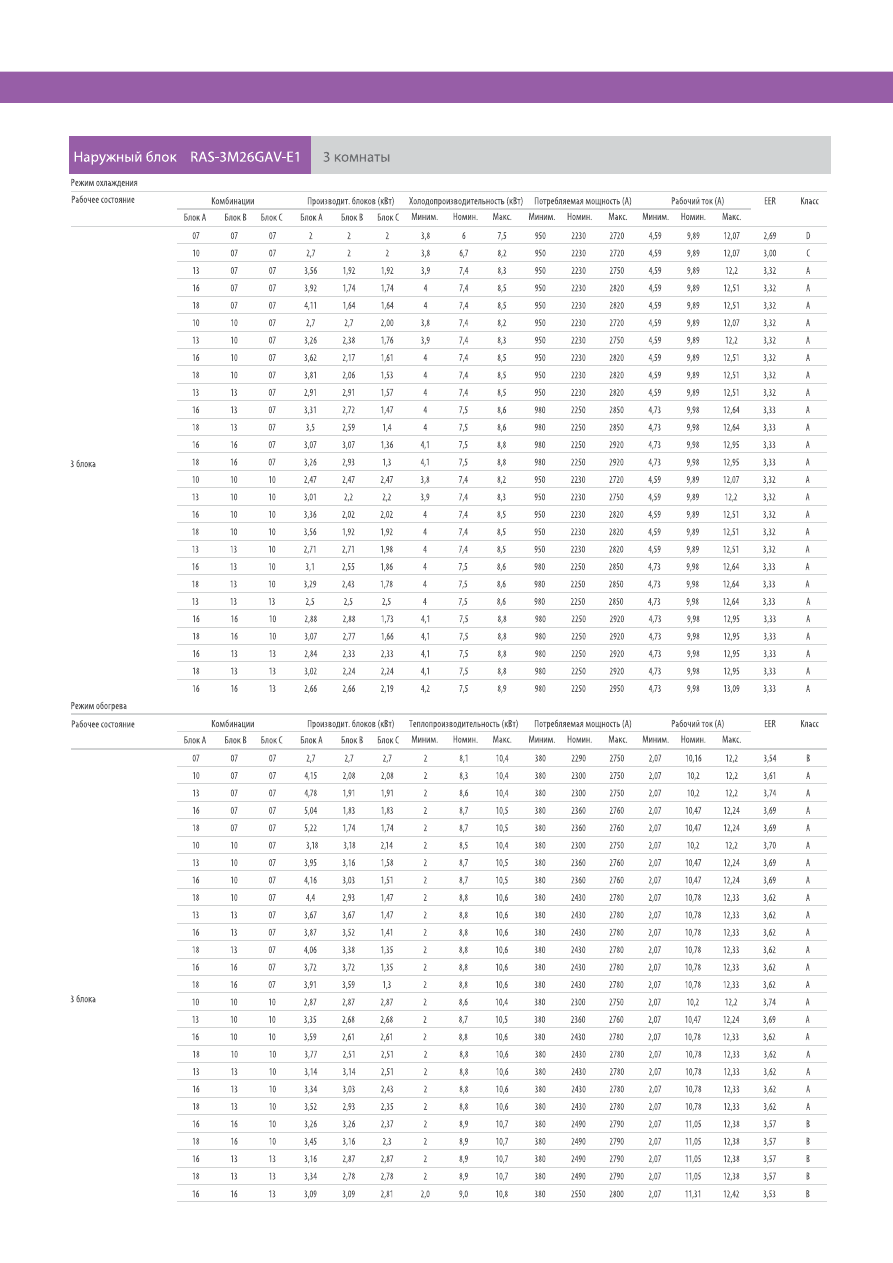

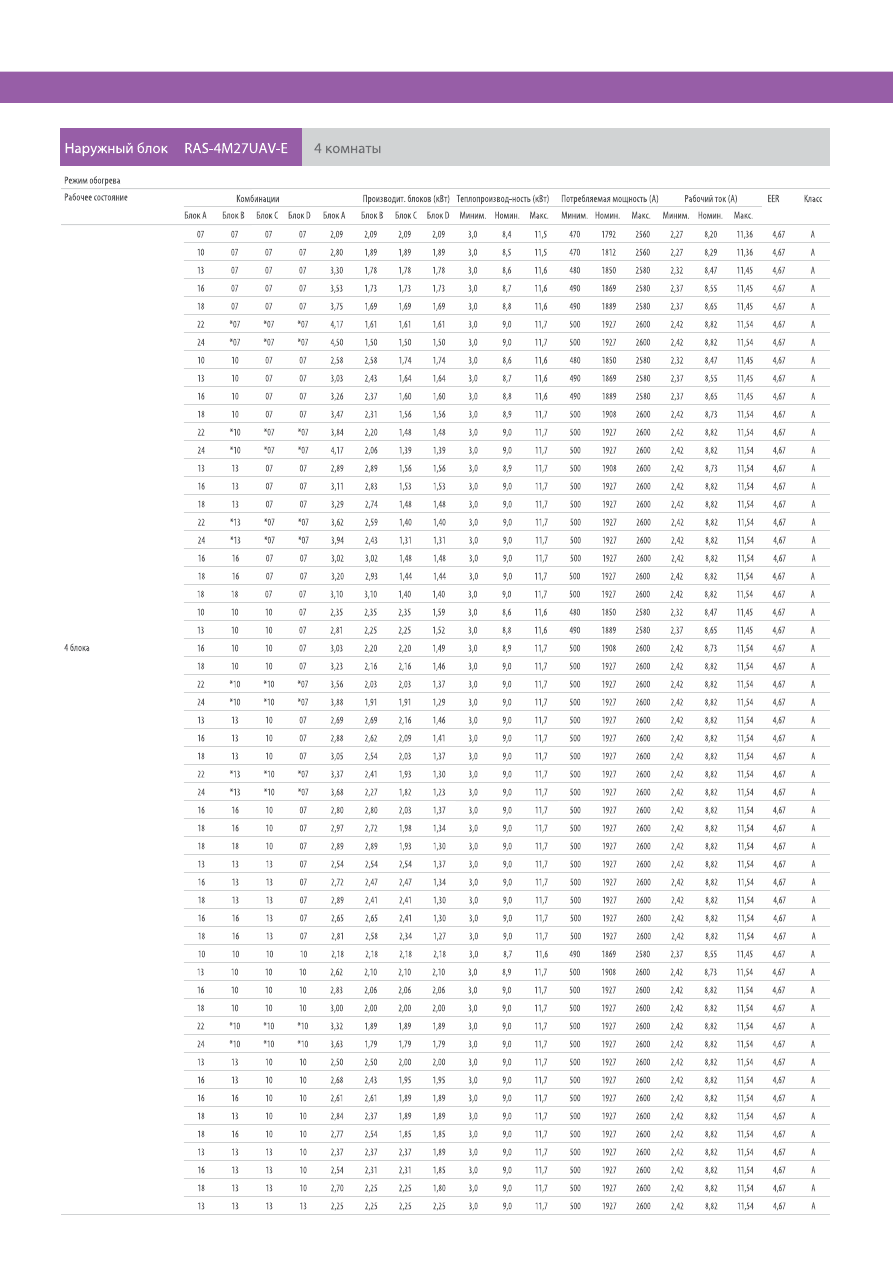

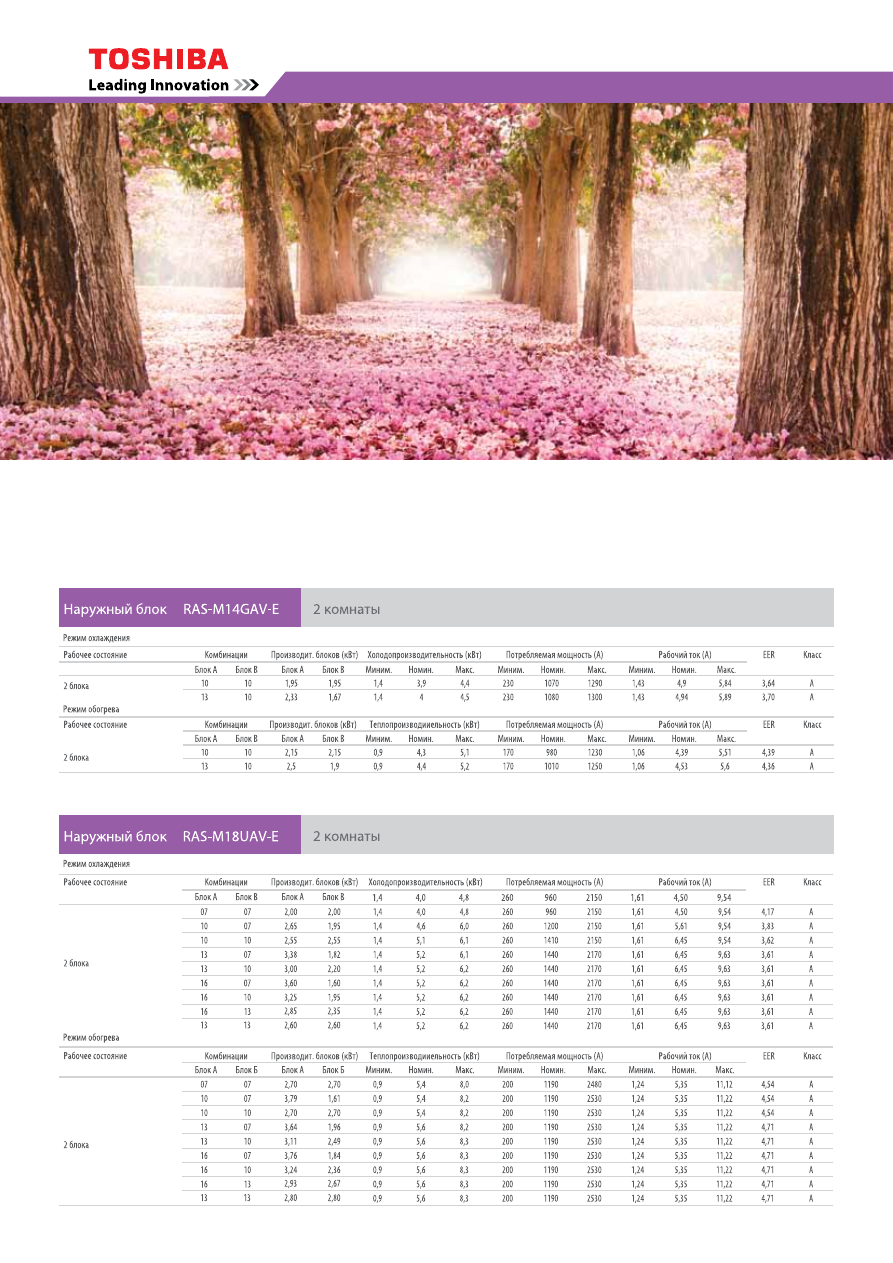

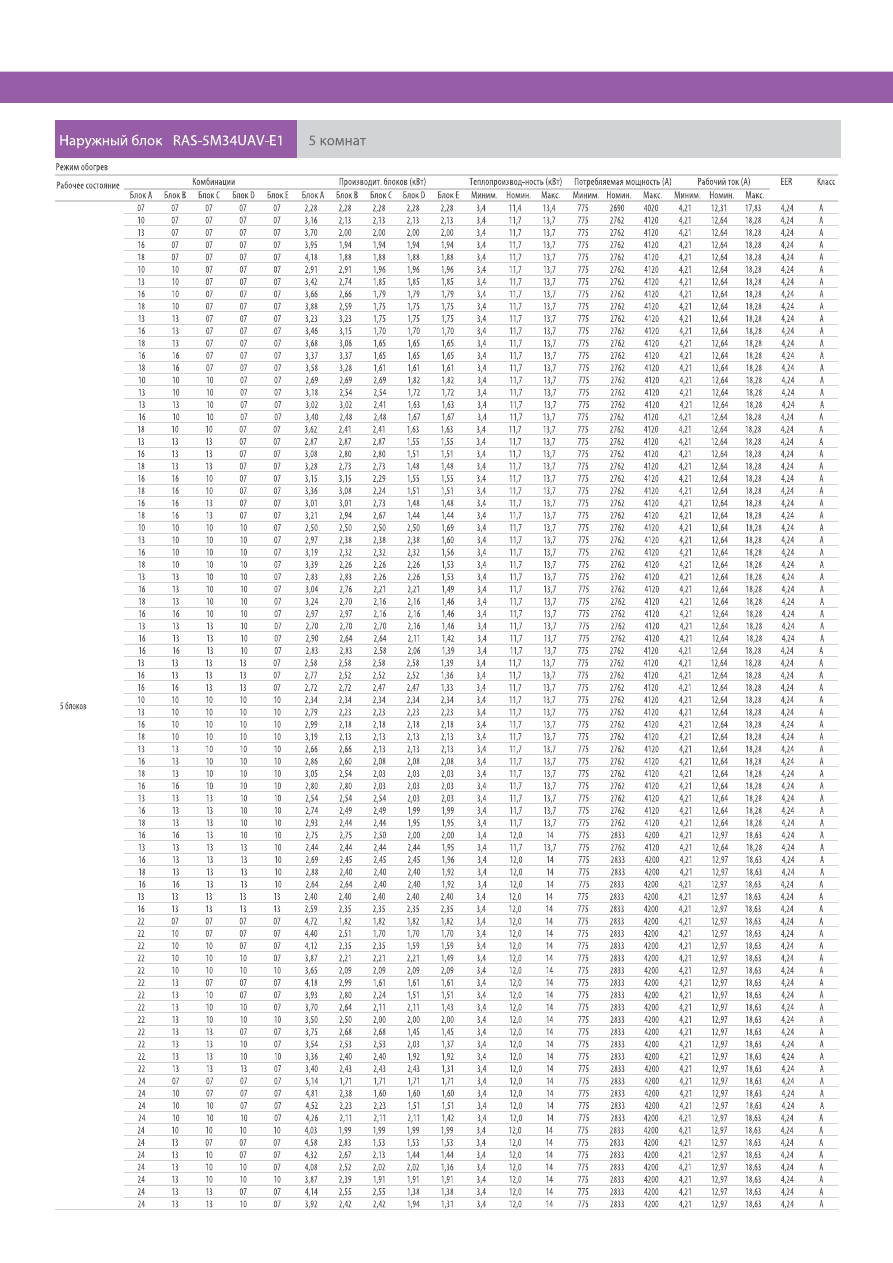

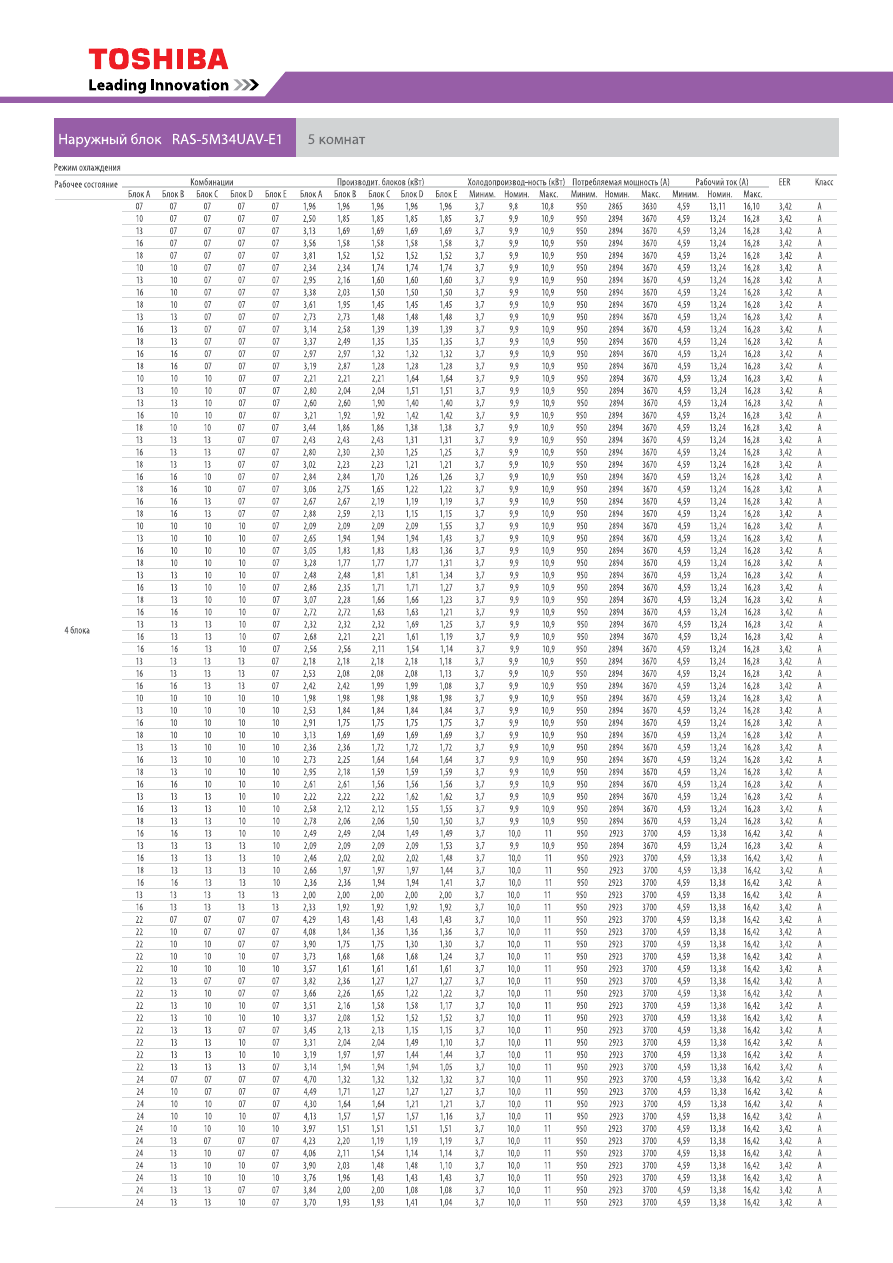

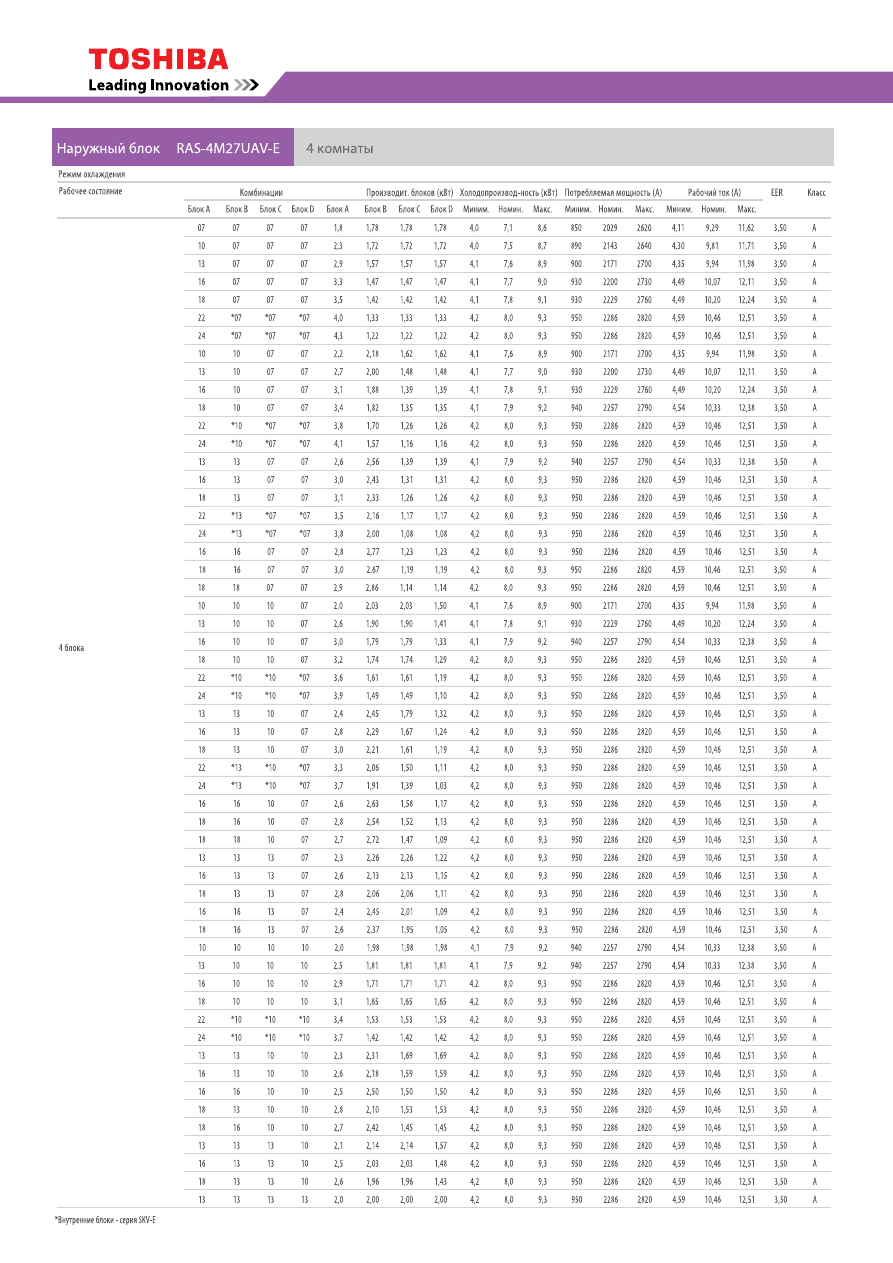

Комбинации блоков мультисплит-систем

Инверторные мультисплит-системы

Инверторные мультисплит-системы

Инверторные мультисплит-системы

Тепловой насос Estia обогревает помещения, поставляет горячую воду для бытовых нужд,
а также кондиционирует воздух в жаркое время года. Estia обладает высшей энергоэффек-
тивностью в своем классе.

Выдающаяся энергоэффективность:
4.88 кВт тепла на каждый кВт затра-
ченной энергии. Установив Estia, вы не
только уменьшите свои расходы на ото-
пление, но и позаботитесь об окружаю-
щей среде, снизив выброс CO

Estia  нетрудно  установить  –  не  нужен
ни  дымоход,  ни  подземные  комму-
никации.  Гидромодуль  размещается
в  любом  удобном  месте  Вашего  дома.
Благодаря  увеличенной  длине  трас-
сы  компактный  наружный  блок  можно
установить возле дома или на балконе.

Тепловой  насос  одновременно  подает
в разные устройства воду, нагретую до
разных  температур.  Estia  эффективно
работает при температуре от -20°C до
+43°C.  Тепловой  насос  Toshiba  осна-
щен  уникальной  встроенной  защитой
от замерзания.

Одна  система  –  несколько  спосо-
бов  применения!  Тепловой  насос  Estia
можно  использовать  как  с  низкотем-
пературными  радиаторами  отопления,
так  и  с  системой  «теплый  пол»  и  фан-
койлами.

Новинка 2014 года

Тепловые насосы Toshiba Estia

«воздух - вода» 4 серии

Тепловые насосы Estia

Новейшие системы отопления
и горячего водоснабжения

Из каких компонентов состоит
Toshiba Estia?

Тепловые  насосы  «воздух-вода»  использует  возобнов-
ляемую  энергию,  в  отличие  от  систем  отопления  на  газе
и твердом топливе, а также низкоэффективных электрообо-
гревателей. В XXI веке они рассматриваются как идеальный
способ  отопления  и  горячего  водоснабжения  жилых  по-

мещений. Отопление с использованием газа, нефти или
электроэнергии увеличивает выброс углекислого газа в ат-
мосферу. Кроме того, эти традиционные способы обогрева
менее эффективны, чем тепловой насос, а их эксплуатаци-
онные расходы выше.

Тепловые насосы «воздух-вода» – способ обеспечить

комфорт в доме и одновременно снизить загрязнение

окружающей среды.

Преимущества Estia 4 серии

1. Наружный блок
2. Гидромодуль
3. Бойлер
4. Буферная емкость*
5. Смесительный вентиль*
6. Датчик температуры
7. Подача горячей воды
8. Пульт ДУ
с недельным таймером
9. Теплый пол*
10. Низкотемпературный
радиатор*
11. Фанкойл*

*не входит в комплект поставки

• Тепловые насосы Toshiba Estia 4 серии экономич-

ны, обладают высочайшим в отрасли коэффици-
ентом эффективности, достигающим

СОР = 4,88

(эффективность предыдущей серии COP=4,77).

• Система оснащена насосом высшего класса

энергоэффективности А.

• Единая система обогревает помещения до нужной

температуры, поставляет горячую воду для быто-
вых нужд, и даже кондиционирует воздух в жаркое
время года. Минимальная температура воды в ре-
жиме охлаждения теперь

+7°C

(было +10), что по-

зволяет быстрее охлаждать помещения летом.

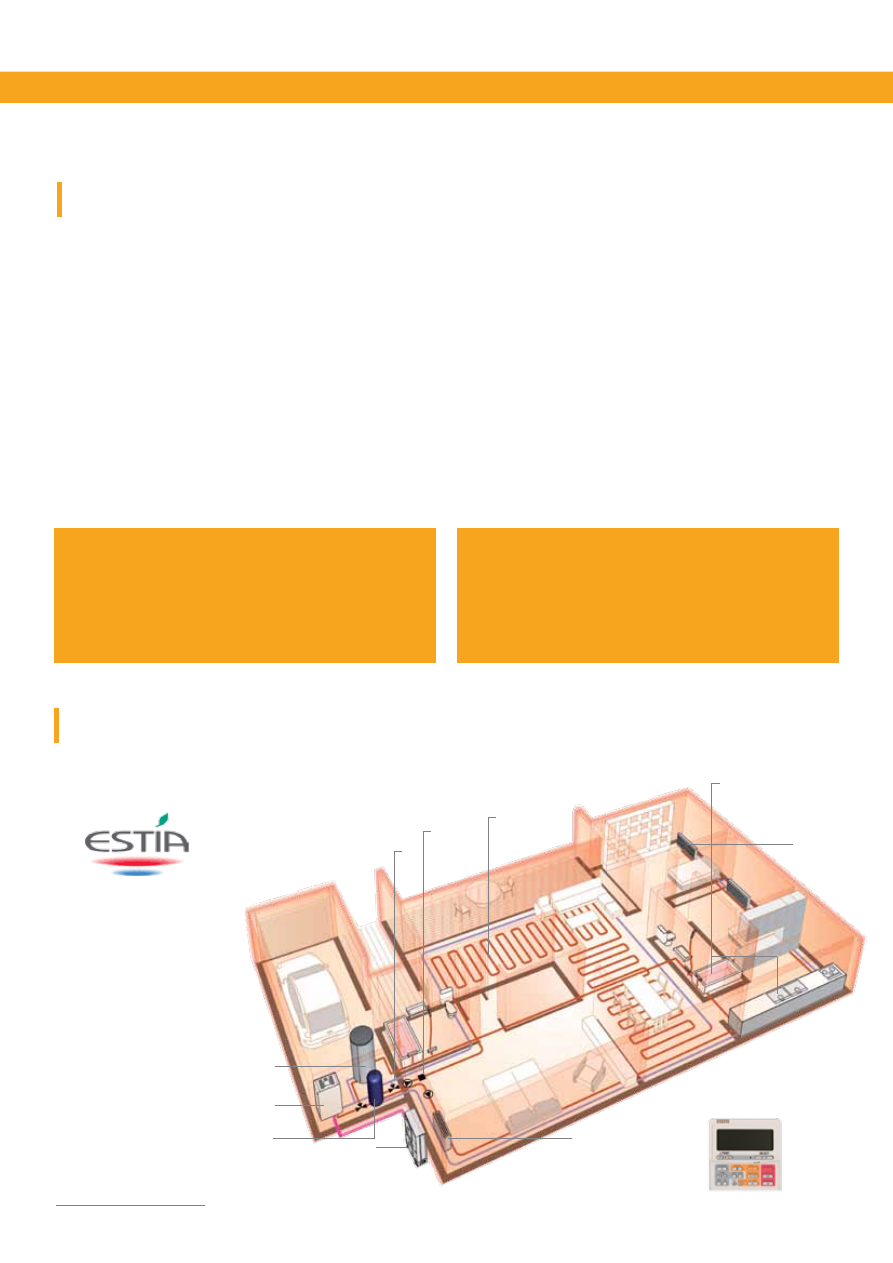

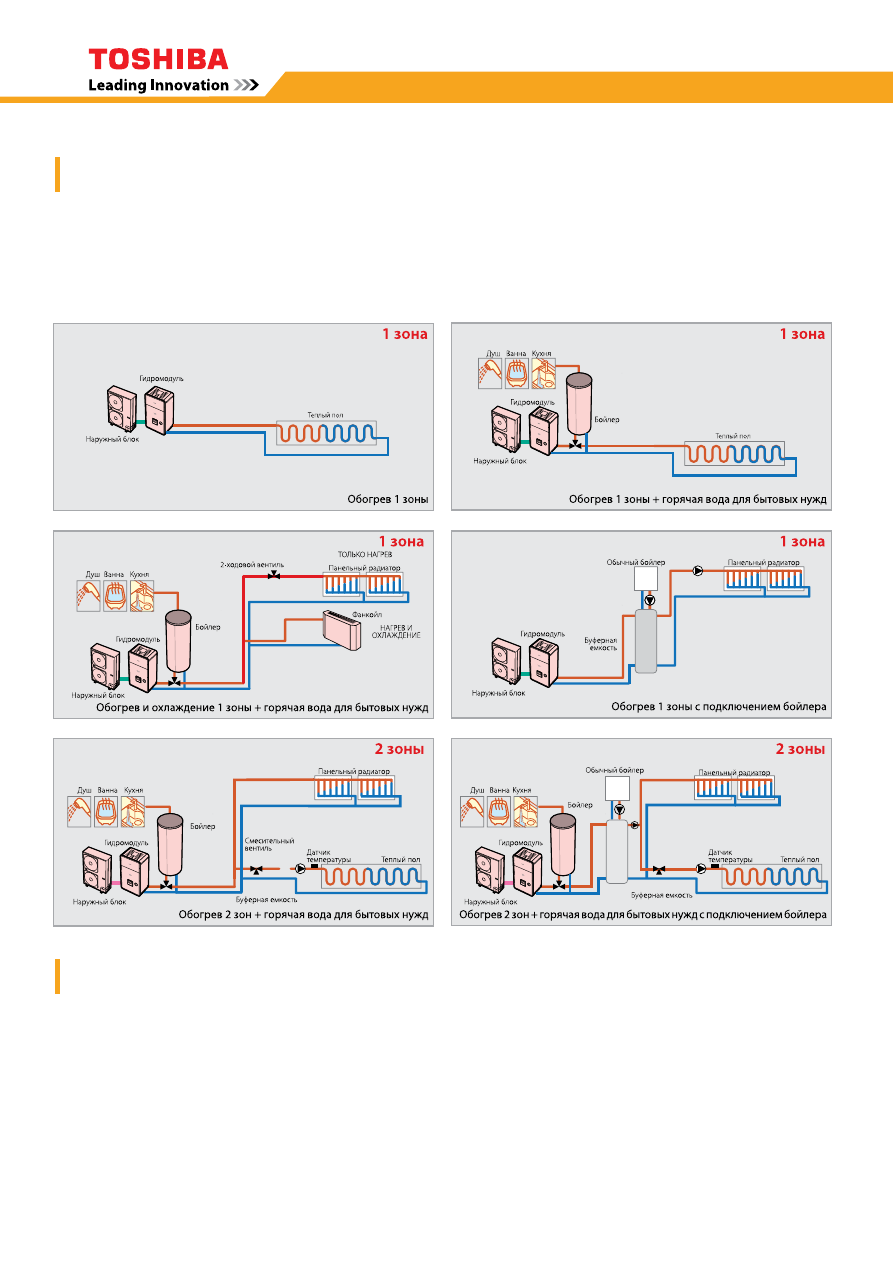

Одна система, множество
вариантов применения

Toshiba Estia может быть объединен
с существующей системой отопления.

Тепловой насос Estia «воздух-вода» можно использовать
как

с радиаторами отопления

, так и с

системой «теплый

пол» и фанкойлами

. Система может обслуживать две не-

зависимые зоны. Это позволяет подавать пользователям

Если здание уже оборудовано обычным бойлером на газо-
вом или твердом топливе, то тепловой насос с передачей
тепла от воздуха к воде Toshiba Estia может быть объединен
с  существующей  системой  отопления.  В  результате  Вам
круглогодично  обеспечен  оптимальный  нагрев  воды.  Бой-
лер  будет  использоваться  только  как  резервный  источник
нагрева в особенно холодные зимние дни.

Интеллектуальная система управления Toshiba использует
обогревающие устройства сбалансированно и наиболее

воду, нагретую до различных температур (не более 55 °C).
Для вновь построенных или переоборудуемых домов Estia
предлагает широкий выбор комбинаций, некоторые из них
показаны ниже:

эффективно. Установщик может выбрать несколько посто-
янных значений температуры горячей воды или автоматиче-
ское регулирование.

Осенью,  когда  на  улице  еще  довольно  тепло,  Estia  неэф-
фективно было бы нагревать воду до максимально возмож-
ной  температуры.  Автоматическое  регулирование  темпе-
ратуры  позволяет  оптимизировать  потребление  энергии,
плавно меняя температуру горячей воды в зависимости от
наружных условий.

Тепловые насосы Estia

Векторное инверторное управление работой наружного
блока Toshiba позволило достичь по-настоящему выдаю-
щейся энергоэффективности теплового насоса Estia.

Инвертор Toshiba использует векторную обработку формы
выходного напряжения и привод с интеллектуальным управ-
лением питанием (IPDU), допускающий широкий диапазон
частот и напряжения.

Двухроторный компрессор постоянного тока Toshiba спо-
собен работать как на крайне высокой, так и на минималь-
ной мощности. Эффективная система ограничения мощно-
сти позволяет снизить потребление энергии.

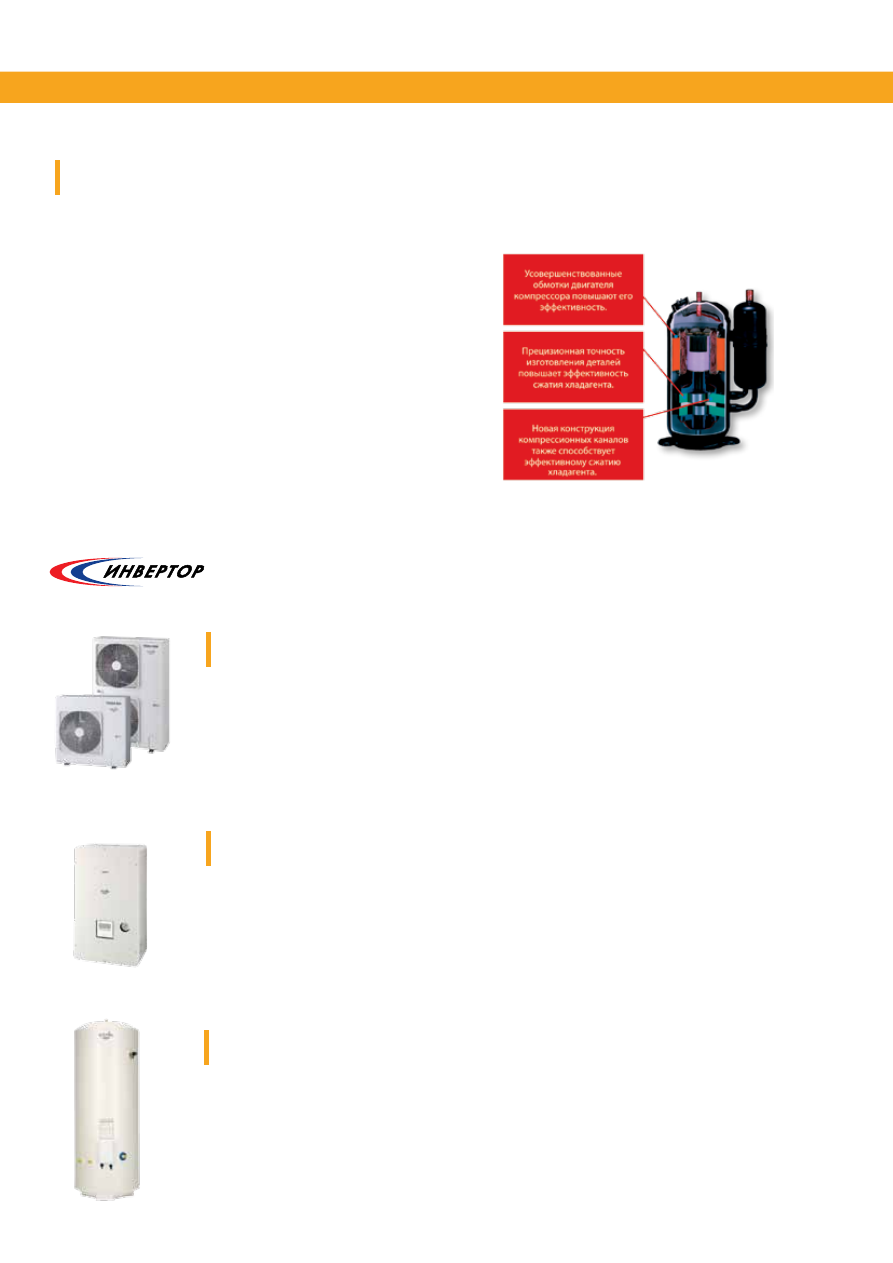

Передовые технологии Toshiba Estia: двухроторный
компрессор и векторное управление

Toshiba  имеет  многолетний  опыт  проектирова-
ния  и  производства  воздушных  тепловых  насо-
сов. Та же эффективная и практичная технология
лежит в основе теплового насоса Estia «воздух-
вода».  Прежде  всего  –  передовое  инвертор-

ное  управление  и  двухроторный  компрессор
постоянного  тока.  Estia  работает  на  эффек-
тивном  и  безопасном,  не  разрушающем  озон
хладагенте R-410A.

Бойлер Estia - это компактный бак из нержаве-
ющей  стали,  производящий  горячую  воду  для
санитарно-бытовых  нужд.  Производительность
системы  повышена  благодаря  встроенному  ко-
аксиальному  теплообменнику.  Температура
воды в системе горячего водоснабжения может
составлять от +40°C до +75°C.

В соответствии с оптимальным алгоритмом
управления, при появлении необходимости в го-
рячей воде включается встроенный электрона-
греватель. Такое решение снижает эксплуатаци-
онные расходы и гарантирует постоянную тем-
пературу горячей воды. Предлагаются три типо-
размера бойлеров (150, 210 и 300 литров).

В  пластинчатый  теплообменник  подается  опти-
мальное  количество  хладагента,  позволяющее
нагреть воду до невысокой или умеренной тем-
пературы (20-55 °C) или охладить воду (7-20 °C).
Резервный  нагреватель  (3,  6  или  9  кВт)  позво-

ляет системе работать даже в экстремальных
условиях.
Гидромодуль точно контролирует температуру
воды и позволяет оптимально распределить воду
между потребителями и домашним бойлером.

Наружный блок

Бойлер

Гидромодуль

Управляет распределением горячей воды между 1 или 2 зо-
нами  и  домашним  бойлером.  Для  удобства  использования
панель  управления  прикрепляется  к  гидромодулю.  Панель
управления  позвляет  настроить  все  параметры  и  недель-
ный таймер. Панель управления проста, интуитивно понятна
и удобна в использовании.

Включает функцию подачи горячей воды для кухни, ванны,
душа. Две дополнительные кнопки позволяют моментально
включить следующие полезные функции:

• Повысить температуру воды:

быстро делает горячую воду

для бытовых нужд еще горячее.

• Антибактериальная защита:

Регулярно, через запрограм-

мированные интервалы времени, вода в баке нагревается
до высокой температуры, чтобы уничтожить все бактерии.

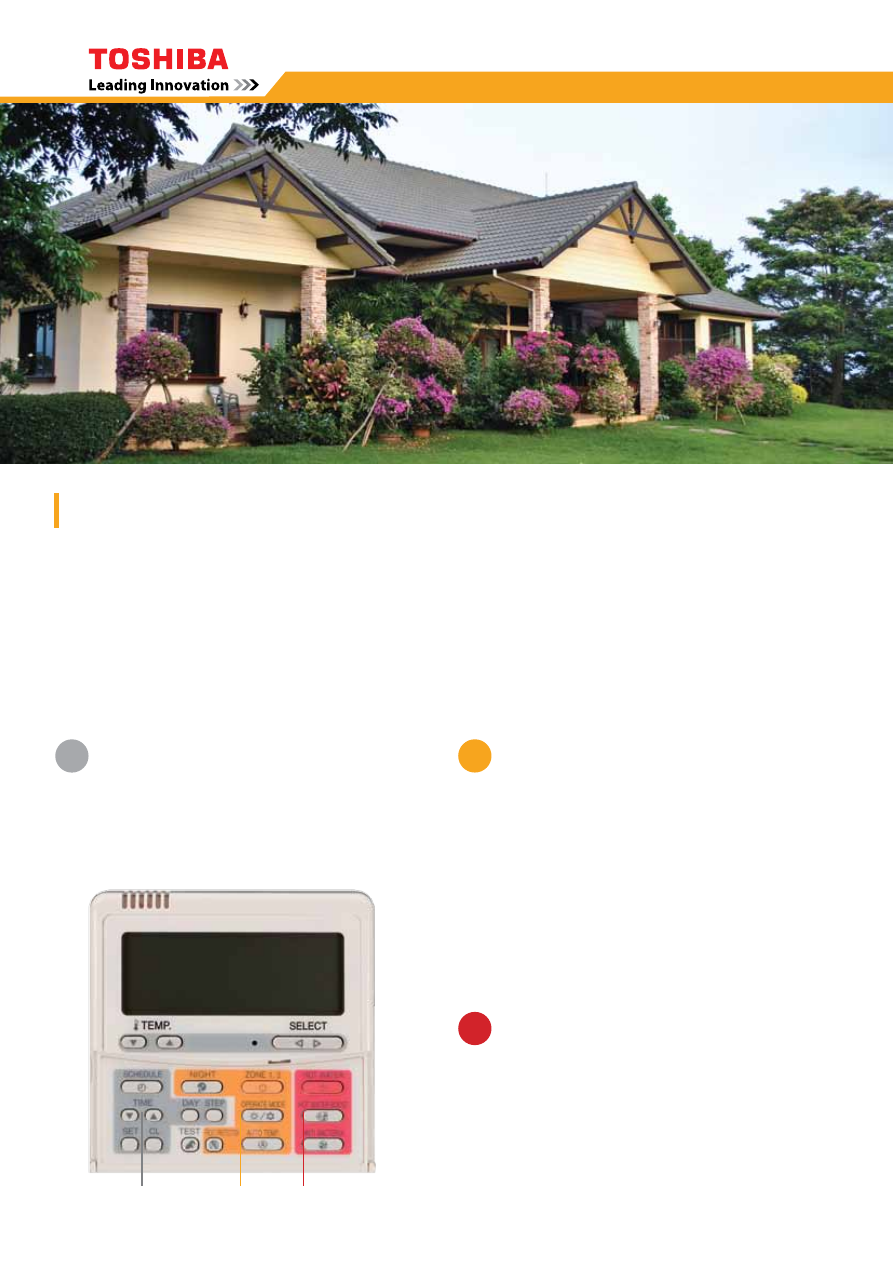

Всё под контролем

Удобная панель управления Toshiba Estia

крепится к гидромодулю

Параметры двух зон можно просматривать и изменять одно-
временно на большом удобном экране. Отдельная область
экрана позволяет управлять температурой горячей воды для
бытовых нужд (душа, кухни и т.п.). На дисплее появляются как
значки, так и цифровые данные, что позволяет Вам наглядно
представить режим работы теплового насоса.

Программируемая работа теплового насоса, днев-
ные и ночные параметры для каждого дня недели
(до 10 уставок в день).

Таймер

Установка режима работы для каждой из двух зон, в том чис-
ле выбор автоматической регулировки температуры или по-
стоянной температуры воды.
Три важнейшие функции:

•

Ночной режим:

в течение ночи температура регулирует-

ся автоматически.

•

Защита от замерзания:

обеспечивает бесперебойную

работу системы при крайне низких уличных температурах.

•

Бесшумный режим:

снижает уровень шума наружного

блока на 6-7 дБ(A)*, что особенно ценно в густонаселен-
ных районах.

Управление отоплением помещений

Управление подачей горячей воды

для бытовых нужд:

Тепловые насосы Estia

Наружный блок

HWS-

804H-E

1104H-E

1104H8(R)-E

1404H-E

1404H8(R)-E

1604H8(R)-E

Гидромодуль (комбинация)

HWS- 804XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E 1404XWH**-E

Номинальная теплопроизвод.* (кВт)

8.0

11.2

14.0

16.0

Номинальная холодопроизвод.* (кВт)

6.0

10.0

11.0

13.0

Коэффициент
эффективности

COP обогрев (кВт)
EER охлаждение (кВт)

4.46
3.10

4.88
3.07

4.80
3.07

4.50
2.89

4.40
2.89

4.30
2.71

Потребляемая
мощность *

обогрев (кВт)
охлаждение (кВт)

1.79
1.94

2.30
3.26

2.34
3.26

3.11
3.81

3.16
3.81

3.72
4.80

Номинальный расход
воды

обогрев (л/мин)
охлаждение (л/мин)

22.90
17.20

32.10
28.90

40.10
31.50

45.80
37.30

Расход воздуха охлаж./обогр. (м

/ч)

3420

6060

6180

Звуковое давление дБ(А)

Звуковая мощность дБ(А)

Размеры (ВхШхГ) (мм)

890x900x320

1340x900x320

Масса (кг)

Тип компрессора

двухроторный компрессор постоянного тока

Хладагент

R410A

Трубы (газ - жидкость)

5/8” - 3/8”

Минимальная длина трассы (м)

Макс. длина трассы (м)

Макс. перепад высот (м)

Длина трассы без дозаправки

Допустимая уличная температура
(отопление)/ охлаждение) °С

от -20 до +25/ от +10 до +43

Допустимая уличная температура
(горячая вода) °С

от -20 до +43

Питание В-фаз-Гц

220-1-50

380-3N-50

220-1-50

380-3N-50

Гидромодуль

HWS- 804XWHM3-E

804XWHT6-E

804XWHT9-E

1404XWHM3-E

1404XWHT6-E 1404XWHT9-E

Используется совместно с типоразмером

110-140-160

Температура воды на выходе
(обогрев/охлаждение) °С

от +20 до +55/ от +7 до +25

Размеры (ВхШхГ)

925 x 525 x 355

Масса (кг)

Звуковое давление дБ(А)

Электронагреватель (кВт)

Питание (В-фаз-Гц)

220-1-50

380-3N-50

220-1-50

380-3N-50

Максимальный ток (А)

13 x 2

13 x 3

13 x 2

13 x 3

Бойлер

HWS- 1501CSHM3-E 2101CSHM3-E 3001CSHM3-E

Объем воды (л)

150

210

300

Макс. температура воды °С

Электронагреватель (кВт)

2,75

Питание (В-фаз-Гц)

220/230-1-50

Высота (мм)

1090

1474

2040

Диаметр (мм)

550

Масса (кг)

Материал

нержавеющая сталь

Наименование

Описание

Функции

TCB-PCIN3E

плата вывода

Выходные сигналы о работе компрессора, аварийном останове или разморозке

TCB-PCMO3E

плата ввода

Входные команды ХОЛОД/ТЕПЛО и СТОП с удалённого пульта

HWS-AMS11E

проводной пульт управления

Пульт для управления всеми функциями теплового насоса и контроля температуры воздуха

Наружные блоки

Гидромодули

Бойлеры

Аксессуары и дополнительное оборудование

* Производительности в этом каталоге рассчитаны для таких условий: Звуковое давление измерено на расстоянии 1 м от наружного блока и 1,5 м от гидромодуля.
Обогрев: Температура воды на выходе: 35°C (

∆

T 5°C). Температура наружного воздуха: 7 °C DB / 6 °C WB.

Охлаждение: Температура холодной воды на выходе: 7°C (

∆

T 5°C). Температура наружного воздуха: 35 °C DB.

Полупромышленные

кондиционеры

Super Digital Inverter
Digital Inverter

Мощные и надежные кондиционеры Digital Inverter и Super Digital Inverter идеально подходят для офиса, дома,
магазина или ресторана. Канальные, кассетные, настенные или потолочные блоки, производительность от 3,5
до 23 кВт, длина трассы до 75 метров позволят выбрать оптимальную систему при любых требованиях заказчи-
ка. Современная технология цифрового инвертора и традиционное качество Toshiba делают полупромышлен-
ные кондиционеры исключительно эффективными и экономичными.

До -15°С

Встроенный «зимний комплект» позволяет полу-
промышленным кондиционерам Toshiba стабиль-
но работать в режиме охлаждения при темпера-
туре на улице до -15°С.

«Зимний комплект» встраивается на заводе,
не требует никаких доработок и обеспечивается
заводской гарантией.

Инвертор

Инверторное управление двухроторным ком-
прессором Toshiba (плавное регулирование
скорости)

снижает

потребление

электро-

энергии на 40-50% и увеличивает срок службы
кондиционера.

Высший класс энергетической эффективности А
в режимах охлаждения и обогрева!

Трасса до 75 метров

Расстояние между внутренним и наружным бло-
ками может достигать 50 метров у кондиционеров
серии Digital Inverter и 75 метров у Super Digital
Inverter. Перепад высот до 30 м.

Сделано в Японии

Все  наружные  блоки  полупромышленных  конди-
ционеров,  канальные  и  кассетные  внутренние
блоки  производятся  на  японском  заводе  корпо-
рации Toshiba в городе Фудзи.

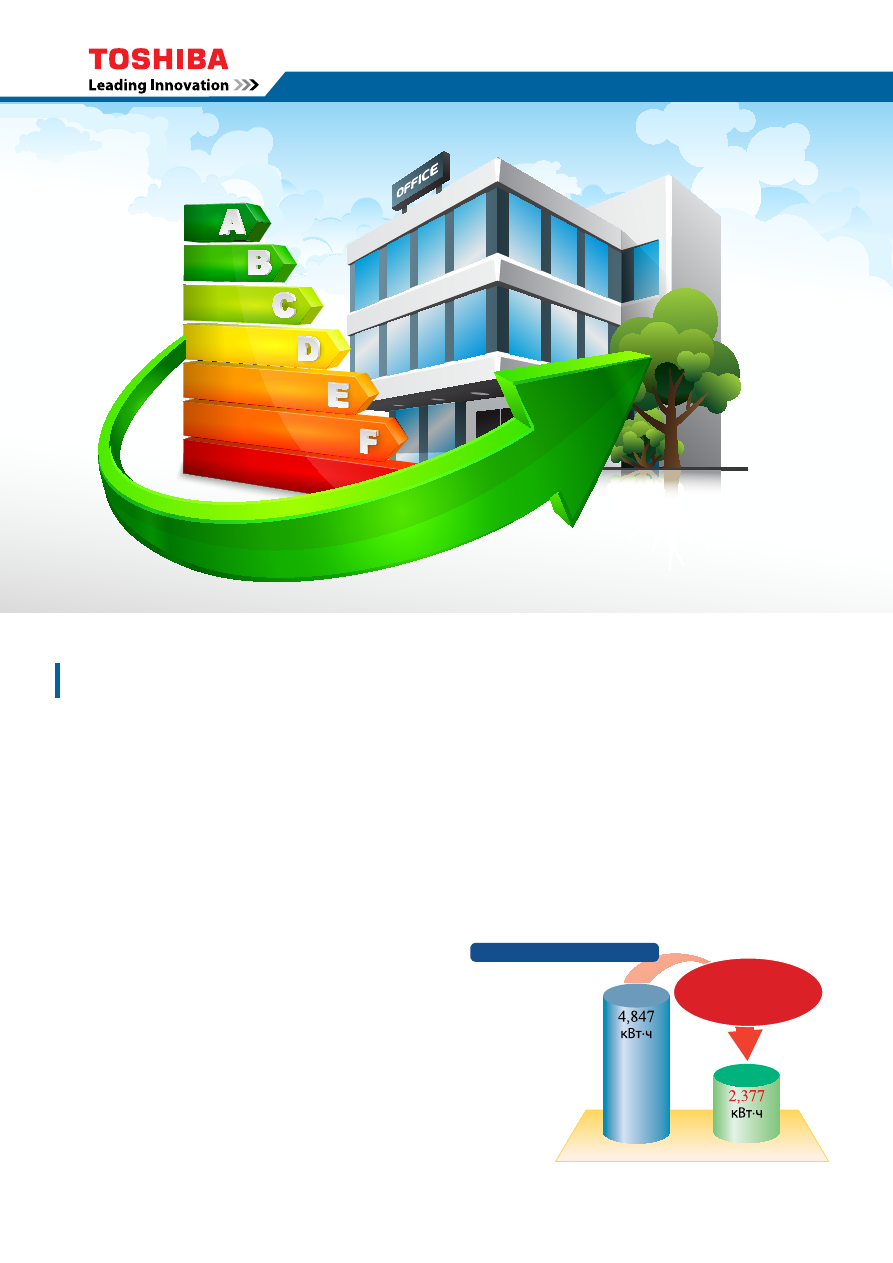

Прорыв в области энергетической
эффективности

Эффективное использование электроэнергии

Мощный  высокоэффективный  кондиционер  с  технологией
цифрового инвертора потребляет на 50% меньше электро-
энергии  по  сравнению  с  обычным.  Единственным  объяс-
нением  снижения  потребляемой  мощности  и  повышения
точности поддержания заданной температуры является ис-

пользование двухроторного компрессора с широким диа-
пазоном производительности и совершенный алгоритм
управления. Примером служит работа в режиме охлажде-
ния/обогрева наружного блока 4HP в комплекте с четы-
рехпоточным кассетным внутренним блоком.

Условия проведения измерений

Стандарт:

JRA4048-2001

Место:

Лондон.

Тип здания:

отдельно стоящее.

Период проведения

: с 21 мая по 10 октября (охлаждение),

с 21 ноября по 11 апреля (обогрев).

Время работы:

8:00 до 21:00.

Примечание:

Сезонное потребление электроэнергии под-

считано  при  работе  агрегата  в  стандартных  условиях,
определяемых  японской  Ассоциацией  производителей  хо-
лодильного  оборудования  и  оборудования  для  кондицио-
нирования воздуха. Значения могут отличаться в зависимо-
сти от места установки и условий эксплуатации.

Сравнение сезонного потребления электроэнергии

Кондиционер с постоянной

скоростью компрессора

(R 407 C)

Super Digital

Inverter Toshiba

Меньше на 50%

Модель 4 HP мощность 10 кВт

содержание .. 28 29 30 31 ..
