• При использовании дополнительного веб-сервера

BMS-WB01GTE к системе управления можно под-
ключить до 2048 внутренних блоков.

• В этом случае сервер BMS-WB01GTE использует

ся как концентратор для нескольких (максимум 8)
серверов BMS-WB2561PWE.

BMS-IFWH4E2

BMS-IFWH5E

Для контроля расхода

электроэнергии

BMS-IFDD02E2

BMS-IFDD03E

Для цифрового

ввода-вывода

BMS-WB2561PWE

(Сервер)

BMS-IFLSV3E

BMS-IFLSV4E

для TCS-NET

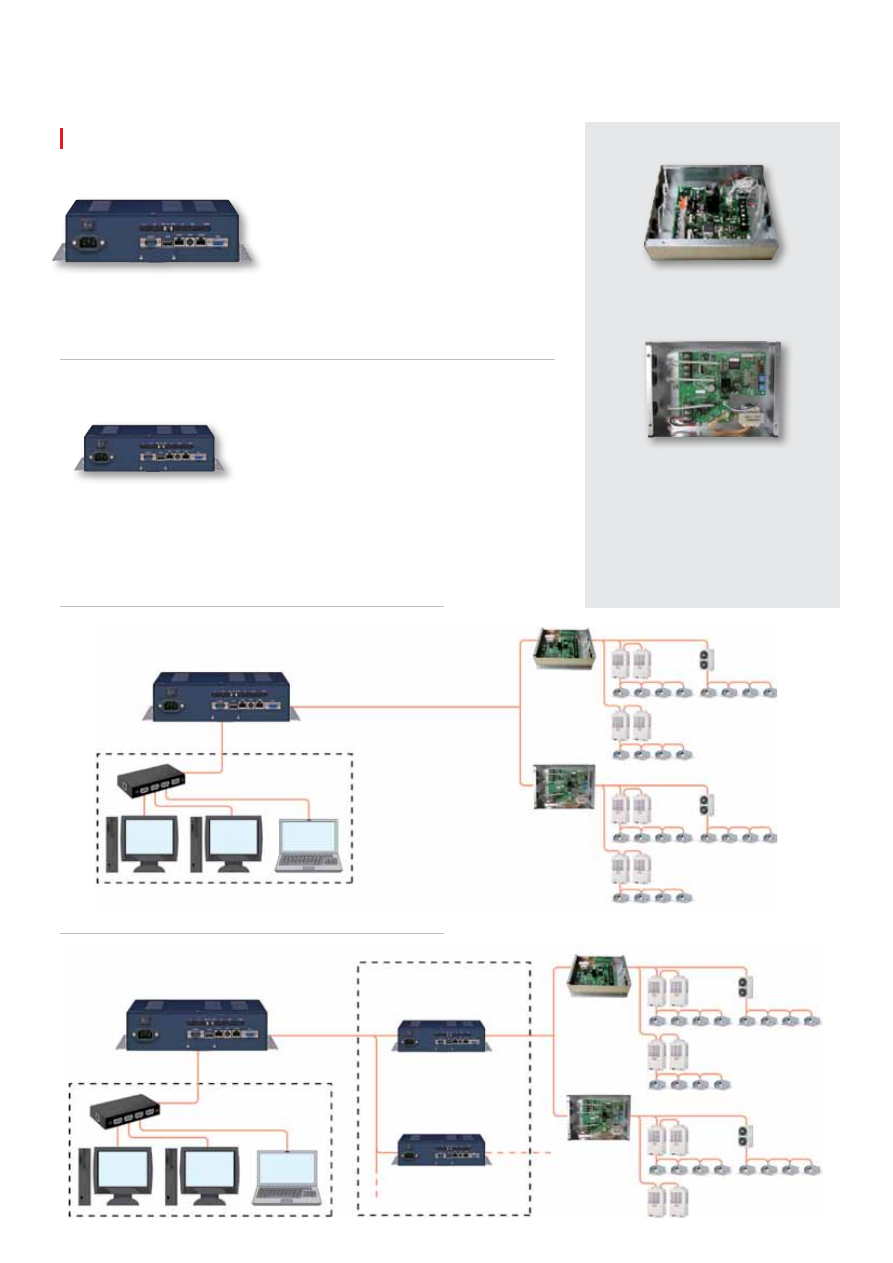

• Многофункциональный контроллер предназначен

для управления большими сложными системами
кондиционирования с сетевым подключением.

• Одно из главных преимуществ системы управле

ния с веб-интерфейсом – возможность сообщения
о неисправностях по e-mail (до 8 адресов).

• Допускается даже назначение различных адресов

e-mail для сообщения о неисправностях различ-
ных блоков VRF-системы.

Система управления с веб-интерфейсом

BMS-WB01GTE

(веб-сервер)

интерфейс

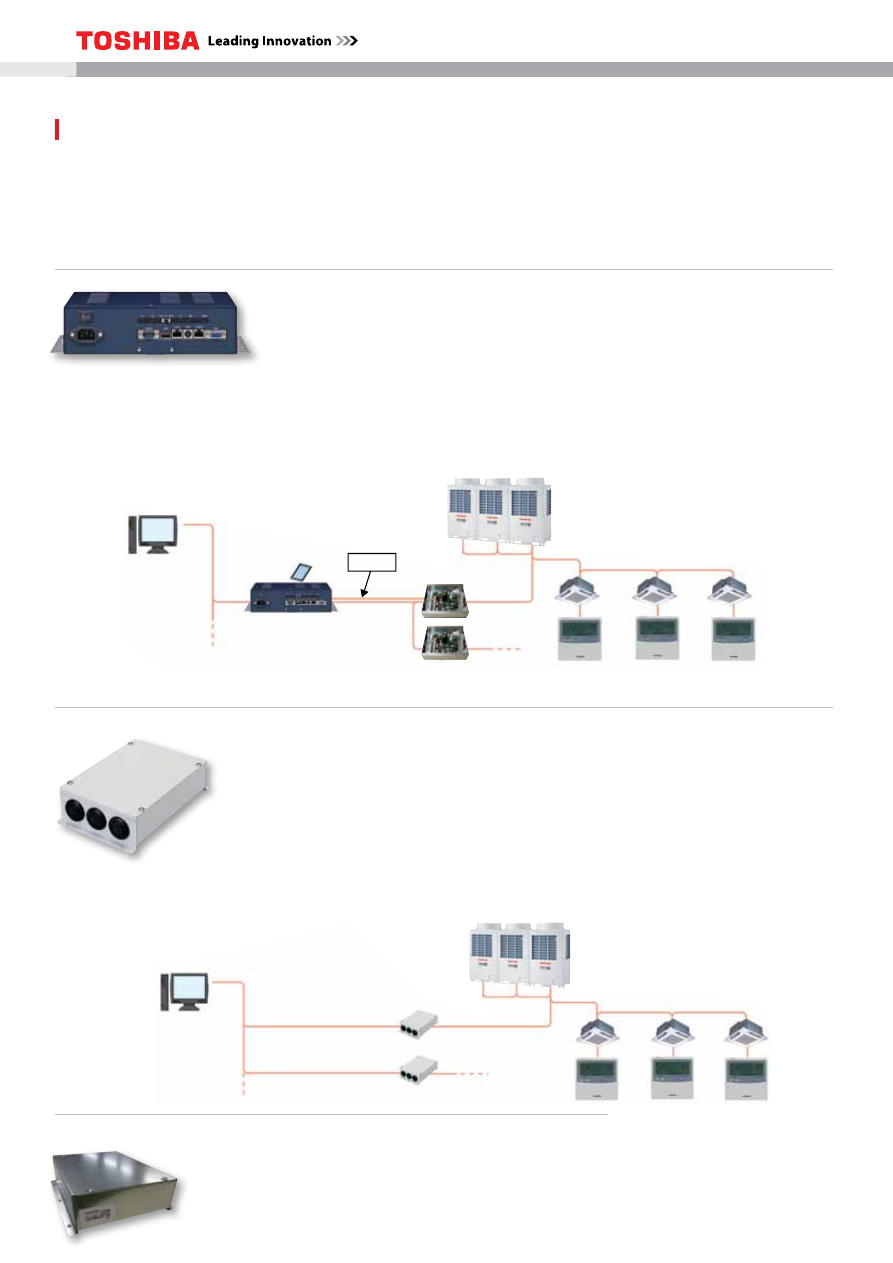

Схема для 256 и менее внутренних блоков

веб-сервер

BMS-WB2561PWE

Компьютеры

Интерфейс

TCS-NET

BMS-IFLSV4E

Интерфейс

TCS-NET

BMS-IFLSV4E

Схема для 256 и менее внутренних блоков

веб-сервер

BMS-WB01GTE

Сервер

BMS-WB2561PWE

Сервер

BMS-WB2561PWE

Интерфейс

TCS-NET

BMS-IFLSV4E

Интерфейс

TCS-NET

BMS-IFLSV4E

Компьютеры

BMS-WB2561PWE (Веб-сервер)

BMS-WB01GTE (Веб-сервер)

BACnet® (Веб-сервер)

Интерфейс LonWork® LN

Система управления инженерными коммуникациями здания (BMS)

BMS – это компьютеризированная система, управляющая все-
ми инженерными системами здания: механическим и электри-
ческим оборудованием, вентиляцией, освещением, системой
безопасности и т.п.

Системы управления Toshiba SMMS-i на основе открытой сети
предназначены для подключения к системам управления инже-
нерным оборудованием зданий и способны удовлетворить любые
потребности заказчика.

Система BACnet с помощью объектных сигналов обеспечивает вы-
полнение следующих функций:

• Включение / отключение
• Выбор режима работы: охлаждение / нагрев / вентиляция

/ аварийный

• Изменение уставки температуры
• Температура внутреннего воздуха
• Центральное / локальное управление
• Регулирование скорости вентилятора
• Контроль расхода электроэнергии

Сервер BMS-LSV6E

(Intelligent server)

Интерфейс TCB-IFCB640TLE предназначен для управления вну-
тренними блоками (до 64 шт.) VRF-системы с помощью аналоговых
сигналов.

Toshiba BACnet® включает в себя сервер BMS-LSV6E (Intelligent
Server) и программное обеспечение BMSSTBN08E. Сервер подклю-
чается по интерфейсу TCS-Net и позволяет управлять системой
кондиционирования из системы BACnet.

RS-485

Основная шина

Intelligent server

(Требуется программа BACnet®)

BMS-LSV6E

Компьютер

TCS-NET

Интерфейс

BMS-IFLSV4E

BMS-STBN08E

BACnet® IP

• Интерфейс Toshiba Lonworks на 100% совместим с автоматической системой управления LonMark

и разработан специально, чтобы подключать VRF к Lonworks.

• Интерфейс подключается непосредственно к основной шине TCC-Link и может соединяться

с внутренними или наружными блоками системы Toshiba С другой стороны, интерфейс подклю-
чается к автоматической системе управления Lonworks, обеспечивая передачу 28 управляющих
сетевых переменных и получение информации о рабочем режиме системы кондиционирования.

• К одной сети TCC-Link могут быть подключены несколько интерфейсов Toshiba Lonworks. Адреса

ция интерфейсов несложна и выполняется с помощью переключателей на корпусе интерфейса.
Это особенно удобно в зданиях с несколькими этажами и владельцами: для каждого этажа или
зоны используется отдельный интерфейс.

Основная шина

Интерфейс LN

TCB-IFLN642TLE

Компьютер

TCB-IFLN642TLE

Аналоговый интерфейс

TCB-IFCB640TLE

Система управления инженерным оборудованием здания (BMS)

• Интерфейс Modbus® позволяет интегрировать мультизональную систему кондицио

нирования Toshiba в систему управления (BMS) Modbus.

• Интерфейс подключается непосредственно к основной шине TCC-Link и может сое

диняться с внутренними или наружными блоками системы Toshiba, в зависимости от
предпочтений владельца.

• Интерфейс использует протокол Modbus RTU, основанный на последовательном

протоколе RS-485, для связи с каким-либо управляющим устройством Modbus.

• Управляющее устройство Modbus, в свою очередь, подключается к системе управле

ния инженерным оборудованием здания (BMS) и позволяет контролировать работу
всех подсоединенных кондиционеров Toshiba.

• К одной сети TCC-Link могут быть подключены несколько интерфейсов Toshiba

Modbus, а их адресация выполняется спомощью переключателей.

• Это особенно удобно в зданиях с несколькими этажами и владельцами: для каждого

этажа или зоны используется отдельный интерфейс.

• Удобная интеграция с BMS других производителей благодаря новой карте сетевой

адресации.

Компьютер

RS-485

до 64 внутренних блоков

Интерфейс Modbus®

TCB-IFMB641TLE

Основная шина

Интерфейс Modbus®

TCB-IFMB641TLE

Назначение

Наименование

Применение

Включение/останов VRF системы

TCB-PCMO4E

1 шт. на 1 VRF систему

Установка режима (охлаждение/обогрев)

TCB-PCMO4E

1 шт. на 1 VRF систему

Снижение шума до 50дб (ночной режим)

TCB-PCMO4E

1 шт. на 1 VRF систему

Снегопад (включение вентилятора)

TCB-PCMO4E

1 шт. на 1 VRF систему

Ограничение потребления электроэнергии

TCB-PCDM4E

1 шт. на 1 VRF систему

Релейный выход состояния системы

TCB-PCIN2E

1 шт. на 1 VRF систему

(кроме 4 серии)

Релейный выход состояния системы

TCB-PCIN4E

1 шт. на 1 VRF систему

Релейный выход состояния компрессоров

TCB-PCIN4E

1 шт. на 1 блок (только VRF 4 серии)

Релейный выход текущей производит системы в %

TCB-PCIN4E

1 шт. на 1 VRF систему

(только VRF 4 серии)

Ограничение потребления электроэнергии

TCB-PCIOS1E2

DI (2, 3 серии) / SDI (только 4 серия)

Снижение шума до 45дб (ночной режим)

TCB-PCIOS1E2

DI /SDI (4 серии только)

Удаленное вкл./выкл. и состояние внутреннего блока

TCB-IFCB-4E2

1 шт. на 1 внутр. блок VRF

Универсальное управление. Дискретные и аналоговые входы/выходы,

TCC-Link, центральное управление (VRF блоки, DI, SDI, сокращенное

управление по HA интерфейсу - DaiSeiKai и др.)

TCB-IFCG1TLE

VRF, SDI, DI, HA, другие системы.

(уточнять у продавца)

Адаптер TCC-Link для DI и SDI

TCB-PCNT30TLE2

По 1шт. на каждый DI, SDI

Управление Вкл/Выкл. Сост-ние по SMS (Вкл./Выкл./Авария)

TCB-IFGSM1E

По 1шт. на каждый внутр. блок VRF

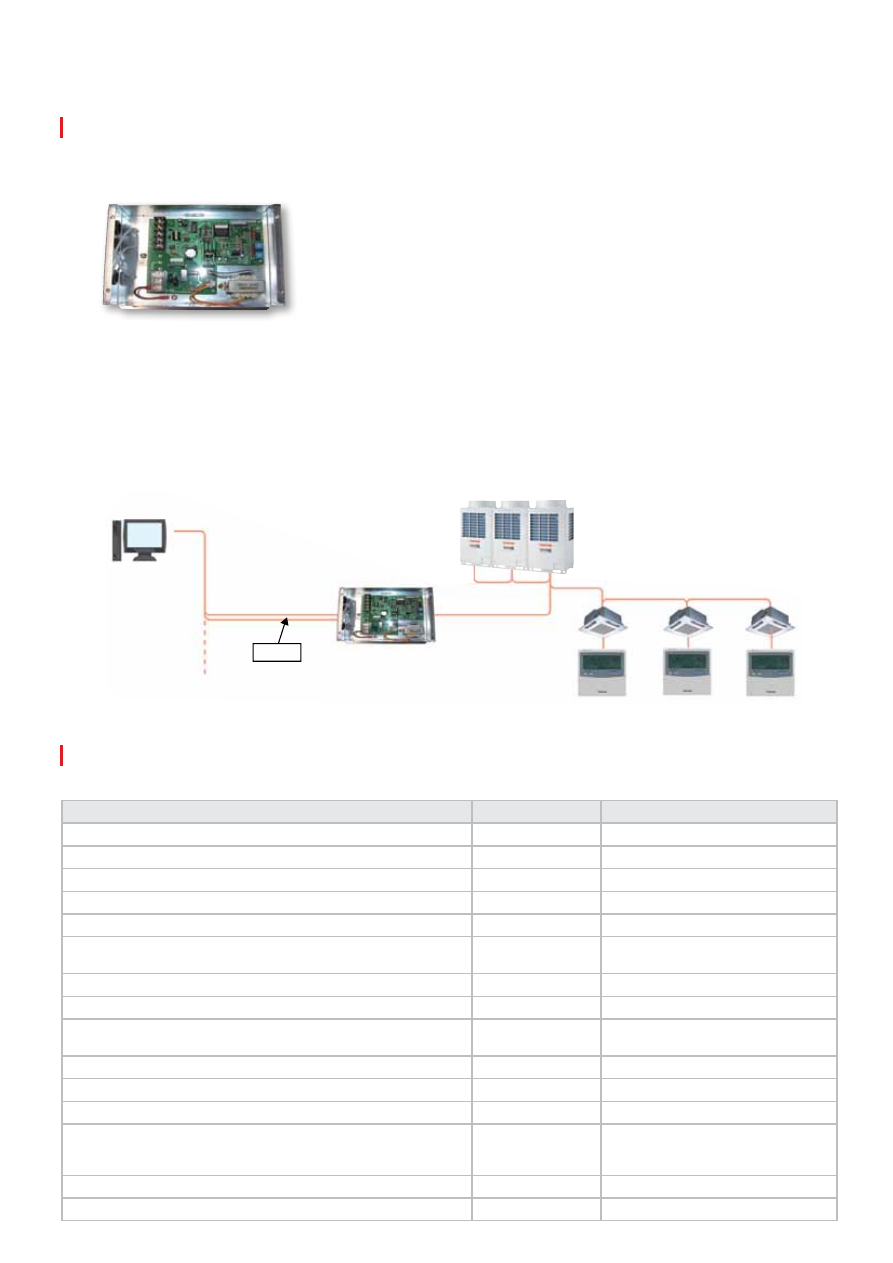

Toshiba разработала дополнительные платы управления для наружных и внутренних блоков мультизональных VRF-систем

Платы управления

SHRM-i

Наружные блоки

MMY-MAP***4FT8-E

ОСОбеННОСТИ

• Трехтрубные VRF-систем с рекуперацией SHRM-i имеют

производительность от 8 до 42 НР, они позволяют одно-
временно охлаждать одни помещения и обогревать
другие.

• Экономия до 50% электроэнергии за счет рекуперации

тепла.

• Наружные блоки с тремя инверторными компрессорами.

ПРеИМУщеСТВА

• Энергетическая эффективность повышена: в режиме

охлаждения EER=6,05 (система 12НР при 50% нагруз-
ке), в режиме обогрева СОР=5,63 (система 8НР при
50% нагрузке).

• Температурный диапазон расширен, теперь он со

ставляет от -20 до +15 °С в режиме обогрева.

• Максимальная длина трассы увеличена с 300 до 500 м

(при производительности 34НР и выше).

• Точность инверторного управления повышена: ча

стота вращения компрессоров теперь регулируется
с точностью до 0,1 Гц.

Впервые в отрасли система с рекуперацией включает
в себя наружные блоки с тремя инверторными компрессо-
рами (12 и 14 НР). В наружных блоках меньшей производи-
тельности – по два компрессора. Надежные двухроторные
компрессоры постоянного тока особенно эффективны при
частичной загрузке.
Инверторное управление каждым компрессором гаранти-
рует, что в каждом помещении будет точно поддерживаться
желаемая температура, независимо от типа внутренних бло-
ков и длины трассы. Точное векторное управление поддер-
живает идеально синусоидальный ток и значительно повы-
шает эффективность системы.
В системе Toshiba полностью отсутствуют компрессоры без
инверторного управления. Унификация компрессоров по-
зволяет любому блоку многоблочной системы быть «основ-
ным», обеспечивает равную наработку моточасов каждым
компрессором и эксплуатацию системы даже при выходе из
строя одного из компрессоров. Инженеры Toshiba оптими-
зировали конструкцию компрессионных каналов, снизили
трение и потери давления, увеличили площадь редкозе-
мельных магнитов роторов.

EER

8HP

12HP

8HP

12HP

COP

4.33

4.40

4.00

4.14

6.02

5.63

6.05

5.61

8HP : MMY-MAP0804FT8-E

12HP : MMY-MAP1204FT8-E

6.02

6.05

5.63

5.61

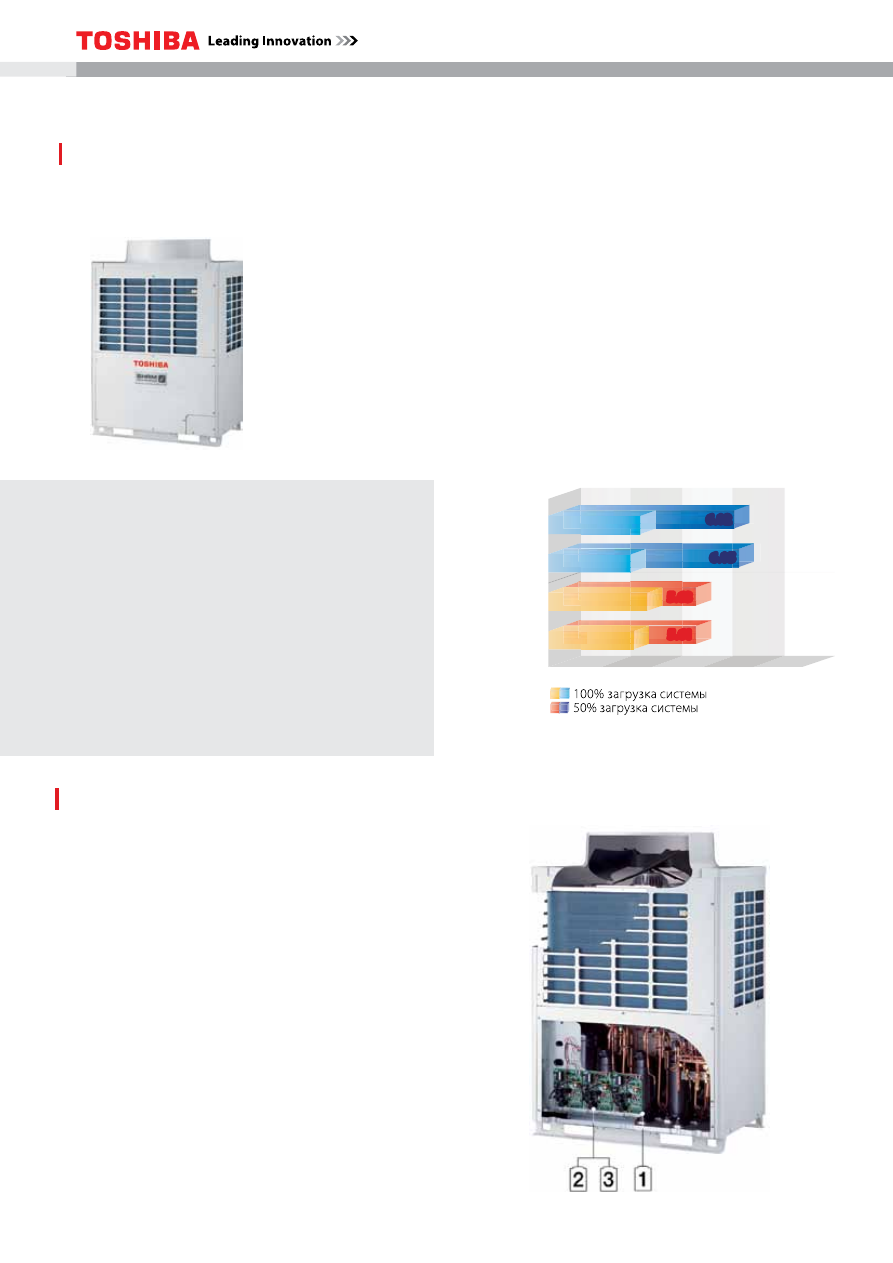

Три инверторных компрессора

Внешний вид

Наименование

модели

Использование (зависит от кода мощности внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55FE

до 6,4

RBM-BY105FE

от 6,4 до 14,2

RBM-BY205FE

от 14,2 до 25,2

RBM-BY305FE

25,2 и более

Коллекторы

RBM-HY1043FE

Менее 14,2

(макс. 4 отвода)

RBM -HY2043FE

от 14,2 до 25,2

(макс. 4 отвода)

RBM-HY1083FE

Менее 14,2

(макс. 8 отводов)

RBM-HY2083FE

от 14,2 до 25,2

(макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14FE

Менее 26

RBM-BT24FE

26 и более

Распределители потоков для

трехтрубной VRF-системы SHRM-i

RBM-Y1123FE

Внутренние блоки менее 11,2 кВт

RBM-Y1803FE

Внутренние блоки 11,2 - 18 кВт

RBM-Y2803FE

Внутренние блоки 18-28 кВт

Номинальная холодопроизводительность SHRM-i может со-
ставлять от 8НР до 42НР (22 – 118 кВт), причем каждая систе-
ма может содержать до трех наружных и до 48 внутренних
блоков.
Большой ассортимент внутренних блоков 16 различных ти-
пов и 13 типоразмеров - кассетные, канальные, подпотолоч-
ные, настенные, напольные - позволяет подобрать систему
практически для любых помещений.

На газовой линии SHRM-i устанавливаются Y-образные разветвители. Они имеют меньшее сопротивление потоку хладагента,
чем использованные ранее в системе SHRM T-образные разветвители. Благодаря использованию Y-образных разветвителей
удалось повысить длину трассы, упростить монтаж и повысить надежность VRF-системы.

Широкий выбор устройств

Y-образные разветвители

К наружным блокам

Жидкостная труба

Газовая труба

(нагнетание)

Уравнительная

труба

Газовая труба (всасывание)

Разветвители для соединения

наружных блоков

(RBM-BT14FE, RBM-BT24FE)

Оборудование для фреоновой трассы SHRM-i

Производительность Л.С.

16HP

18HP

20HP

22HP

Модель

Тепловой насос

(ММY-)

AP1614FT8-E

AP1814FT8-E

AP2014FT8-E

AP2214FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

0804FT8-E

1004FT8-E

0804FT8-E

1004FT8-E

1204FT8-E

1004FT8-E

Холодопроизводительность*

45,0

50,4

56,0

61,5

Теплопроизводительность*

50,0

56,5

63,0

69,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

10,42

12,45

14,56

15,66

EER

4,32

4,05

3,85

3,93

Обогрев

Потребляемая мощность

кВт

11,36

13,18

15,00

16,55

COP

4,40

4,29

4,20

4,17

Масса блока

Тепловой насос

259

334

259

Компрессор

Мощность двигателя

кВт

2,3 х 2

3,1 х 2

2,3 х 2

3,1 х 2

2,6 х 3

3,1 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

8,700

9,400

8,700

9,400

12,000

9,400

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 28,6

ø 34,9

Газовая линия (нагнетание)

мм

ø 22,2

ø 28,6

Жидкостная линия

мм

ø 19,1

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

58/60

59,5/61,5

60/62

62/64

Производительность Л.С.

24HP

26HP

28HP

30HP

Модель

Тепловой насос

(ММY-)

AP2414FT8-E

AP2614FT8-E

AP2814FT8-E

AP3014FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1404FT8-E

1004FT8-E

1404FT8-E

1204FT8-E

1404FT8-E

1004FT8-E

Холодопроизводительность*

68,0

73,0

78,5

85,0

Теплопроизводительность*

76,5

81,5

88,0

95,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

18,58

19,48

21,98

22,26

EER

3,66

3,75

3,57

3,82

Обогрев

Потребляемая мощность

кВт

20,20

21,35

24,60

22,70

COP

3,79

3,82

3,58

4,19

Масса блока

Тепловой насос

334

259

334

259

Компрессор

Мощность двигателя

кВт

3,1 х 3

3,1 х 2

3,1 х 3

2,6 х 3

3,1 х 3

3,1 х 2

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

13,000

9,400

13,000

12,000

13,000

9,400

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 34,9

Газовая линия (нагнетание)

мм

ø 28,6

Жидкостная линия

мм

ø 19,1

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

63,5/65,5

64,5/66,5

65,0/67,0

62,0/64,0

Комбинации блоков

Производительность Л.С.

8HP

10HP

12HP

14HP

Модель

Тепловой насос

(ММY-)

MAP0804FT8-E

MAP1004FT8-E

MAP1204FT8-E

MAP1404FT8-E

Тип наружного блока

инверторный

Холодопроизводительность*

22,4

28,0

33,5

40,0

Теплопроизводительность*

25,0

31,5

37,5

45,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

5,17

7,28

8,38

11,30

EER

4,33

3,85

4,00

3,54

Обогрев

Потребляемая мощность

кВт

5,68

7,50

9,05

12,70

COP

4,40

4,20

4,14

3,54

Габаритные размеры

(высота х ширина х глубина)

мм

1830 x 990 x 780

1830 x 1210 x 780

Масса блока

Тепловой насос

259

334

Компрессор

Мощность двигателя

кВт

2,3 х 2

3,1 х 2

2,6 х 3

3,1 х 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

8,700

9,400

12,000

13,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 22,2

ø 28,6

Газовая линия (нагнетание)

мм

ø 19,1

ø 22,2

Жидкостная линия

мм

ø 12,7

ø 15,9

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

55/57

57/59

60/62

62/64

Индивидуальные блоки

Технические характеристики наружных блоков SHRM-i

Производительность Л.С.

32HP

34HP

36HP

Модель

Тепловой насос

(ММY-)

AP3214FT8-E

AP3414FT8-E

AP3614FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1204FT8-E

1004FT8-E

1404FT8-E

1004FT8-E 1004FT8-E

1204FT8-E

Холодопроизводительность*

90,0

96,0

101,0

Теплопроизводительность*

100,0

108,0

113,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

23,15

25,86

25,35

EER

3,89

3,71

3,98

Обогрев

Потребляемая мощность

кВт

23,85

27,70

27,35

COP

4,19

3,90

4,13

Масса блока

Тепловой насос

334

259

334

259

334

Компрессор

Мощность двигателя

кВт

2.6 x 3

3.1 x 2

3.1 x 3

3.1 x 2

2.6 x 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

12,000

9,400

13,000

9,400

12,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 34,9

ø 41,3

Газовая линия (нагнетание)

мм

ø 28,6

ø 34,9

Жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

63,0/65,0

64,5/66,5

65,0/67,0

Производительность Л.С.

38HP

40HP

42HP

Модель

Тепловой насос

(ММY-)

AP3814FT8-E

AP4014T8-E

AP4214FT8-E

Тип наружного блока

инверторный

Модели блоков

Тепловой насос

(ММY-MAP)

1404FT8-E

1204FT8-E 1204FT8-E

1404FT8-E

1404FT8-E 1204FT8-E

1404FT8-E

Холодопроизводительность*

106,5

112,0

118,0

Теплопроизводительность*

119,5

127,0

132,0

Питание**

3 фазы (4-жильный) – 50 Гц – 400В (380-415 В)

Электрические

характеристики

Охлажд.

Потребляемая мощность

кВт

27,85

30,40

33,10

EER

3,82

3,68

3,56

Обогрев

Потребляемая мощность

кВт

30,60

34,25

36,90

COP

3,91

3,71

3,58

Масса блока

Тепловой насос

334

Компрессор

Мощность двигателя

кВт

3,1 х 3

2,6 х 3

3.1 x 3

2,6 х 3

3,1 х 3

Вентилятор

Мощность двигателя

кВт

1,0

Расход воздуха

/ч

13,000

12,000

13,000

12,000

13,000

Фреоновая

трасса

Диаметр

магистр.

Трубы

Газовая линия (всасывание)

мм

ø 41,3

Газовая линия (нагнетание)

мм

ø 34,9

Жидкостная линия

мм

ø 22,2

Уравнительная линия

мм

ø 9,5

Уровень звукового давления

(охлаждение/обогрев)

дБ(А)

65,5 / 67,5

66,5/68,5

67,0/69,0

* Номинальные условия:
Охлаждение: температуры в помещении 27°C DB/19°C WB, температура на улице 35°C.
Обогрев: температура в помещении 20°C, температура на улице 7°C DB/6°C WB

** Отклонения напряжения от номинального не должны превышать ±10%.

Комбинации блоков

MiNi-SMMS

Наружные блоки

MCY-MAP***1HT

ОСОбеННОСТИ

• Для зданий и помещений, в которых проблематично или

нецелесообразно устанавливать полноразмерную VRF-
систему, компания Toshiba разработала систему MiNi-
SMMS.

• Максимальная гибкость установки: 13 типов и 81 типо

размер внутренних блоков. MiNi-SMMS проста и удобна
в установке и эксплуатации

• К наружному блоку системы можно подключить до 9 вну

тренних блоков, производительность – до 15,5 кВт.

ПРеИМУщеСТВА

• Коэффициент энергоэффективности системы в режиме

обогрева СОР=4,61, не имеет себе равных в отрасли.

• Двухроторные компрессоры постоянного тока обеспе

чивают высокую эффективность и надежность Toshiba
MiNi-SMMS.

• Данная система полностью совместима со всеми вну

тренними блоками и управляющими устройствами для
полноразмерных VRF-систем SMMS-i.

• Внешние блоки создают крайне низкий уровень шума

(от 49 дБА) благодаря вентиляторам в форме крыла лету-
чей мыши.

• Дополнительный комплект вентилей PMV обеспечит ком

форт и тишину в спальне, детской, библиотеке.

Компактный и легкий наружный блок MiNi-SMMS на 70%
меньше стандартного блока мультизональной системы
SMMS-i той же мощности, поэтому легко размещается даже
на обычном балконе.
Общая длина фреоновой трассы до 180 метров, расстояние
до дальнего блока 100 м, максимальный перепад высоты
между наружным и внутренними блоками может составлять
до 30 м.
Питание от однофазной сети 220 В позволяет без проблем
произвести электрическое подключение системы в кварти-
ре или коттедже.

Компактная и гибкая система идеальна

для жилых помещений

Выносные электронные расширительные клапаны PMV (оп-
ция) позволяют значительно снизить уровень шума в поме-
щении, где работает внутренний блок системы MiNi-SMMS.
Выносные клапаны могут использоваться как с настенными,
так и с кассетными, напльными и компактными канальными
блоками.
Обычно PMV находится во внутреннем блоке и является
одинм из главных источников шума. Если клапаны PMV выне-
сены из помещения, уровень шума значительно ниже.

Выносные клапаны PMV

снижают шум

Модель комплекта выносных клапанов PMV Типоразмер внутреннего блока

RBM-PMV0362E

Настенный блок 3 серии MMK-AP***3H 0.8 – 1 – 1.25 HP

RBM-PMV0902E

Настенный блок 3 серии MMK-AP***3H 1.7 – 2 – 2.5 HP

Наружный блок

MCY-MAP0401HT

MCY-MAP0501HT

MCY-MAP0601HT

4 HP

5 HP

6 HP

Холодопроизводительность

кВт

12,1

14,0

15,5

Потребляемая мощность

кВт

охл

2,82

3,47

4,63

EER

Вт/Вт

4,29

4,03

3,35

Рабочий ток

охл

13,2

16,1

21,4

Теплопроизводительность

кВт

12,5

16,0

18,0

Потребляемая мощность

кВт

обогр.

2,71

4,00

4,85

СОP

Вт/Вт

4,61

4,00

3,71

Рабочий ток

обогр.

12,5

18,3

22,2

Макс. рабочий ток

Макс. ток предохранителя

Расход воздуха

м³/ч – л/с

5820 – 1612

6120 – 1695

6420 – 1778

Звуковое давление

дб(А)

охл/обогр

49/50

50/52

51/53

Уровень звуковой мощности

дб(А)

охл/обогр

66/67

67/69

68/70

Допустимая температура наружного воздуха

°C

охл

–5 до +43

Допустимая температура наружного воздуха

°C

обогр.

–15,0 до + 15,5

Размеры (ВхШхГ)

мм

1340 × 900 × 320

Масса

кг

117

Тип компрессора

двухроторные

Масса хладагента R410A

кг

7,2

Линия всасывания – диаметр

развальц. 5/8”

пайка 3/4”

Жидк. линия – диаметр

развальц. 3/8”

Максимальная эквивал. длина ветки трассы*

125

Максимальная реальная длина ветки трассы*

100

Максимальная полная длина трассы*

180

Макс. эквив. перепад высот (внутр. блоки выше/ниже)

20/30

Питание

В-фаз-Гц

220-240-1-50

Технические характеристики: Toshiba MiNi-SMMS

* При использовании выносных PMV максимальная эквивалентная длина ветки трассы 80 м, максимальная фактическая длина ветки трассы 65 м, максимальная полная длина
трассы (фактическая) 150 м.

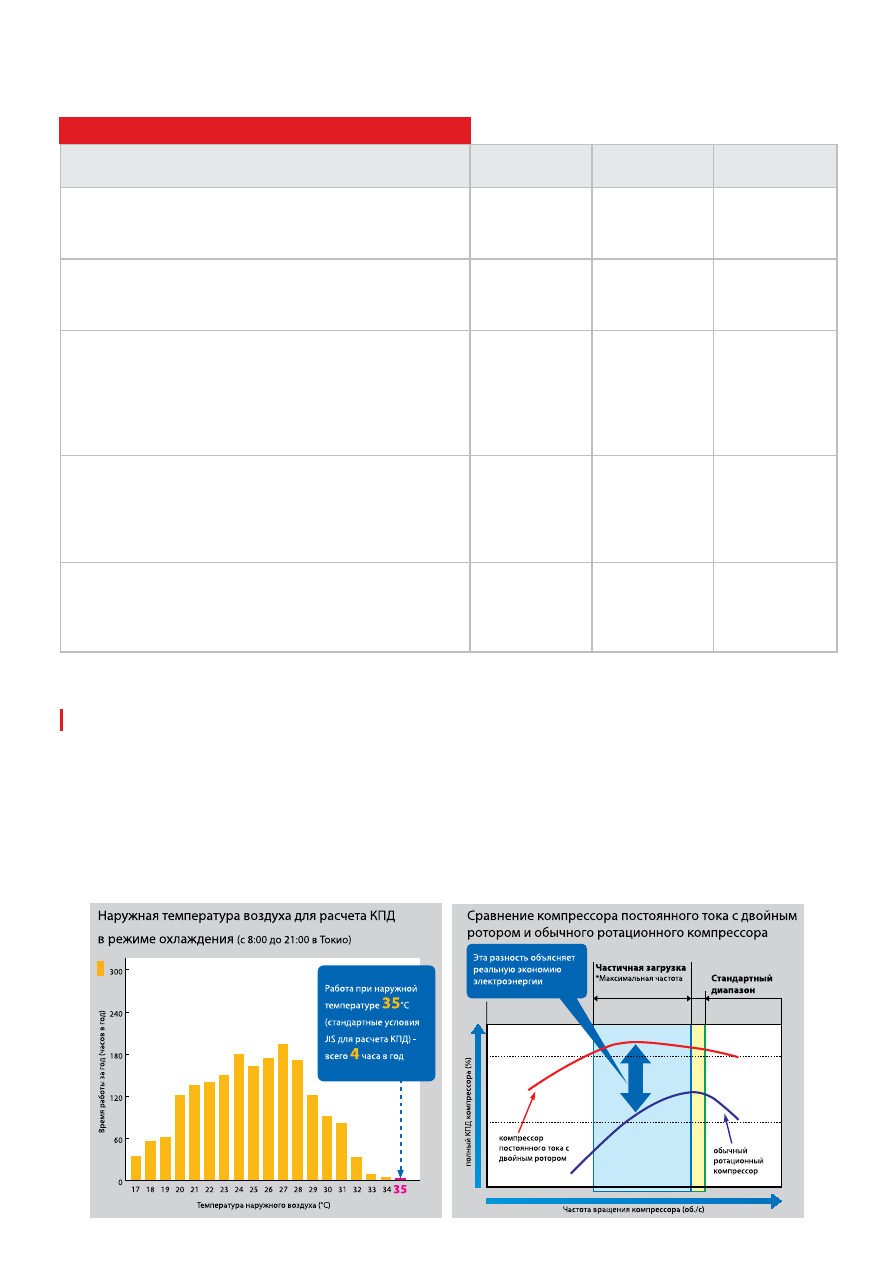

MiNi-SMMS потребляет минимум

электроэнергии за сезон

Реальные затраты на электроэнергию за сезон зависят не
только от номинальной эффективности, но и от наружных
температур.
Стандартный EER рассчитывается для температуры +35°С,
а в реальности система кондиционирования в условиях
России работает при более низкой температуре.

Именно при частичной загрузке эффективность Mini-SMMS
с двухроторным компрессором постоянного тока существен-
но выше, чем у стандартных кондиционеров.
Посмотрите, как много электроэнергии за сезон позволяет
сэкономить мультизональная система Toshiba Mini SMMS:

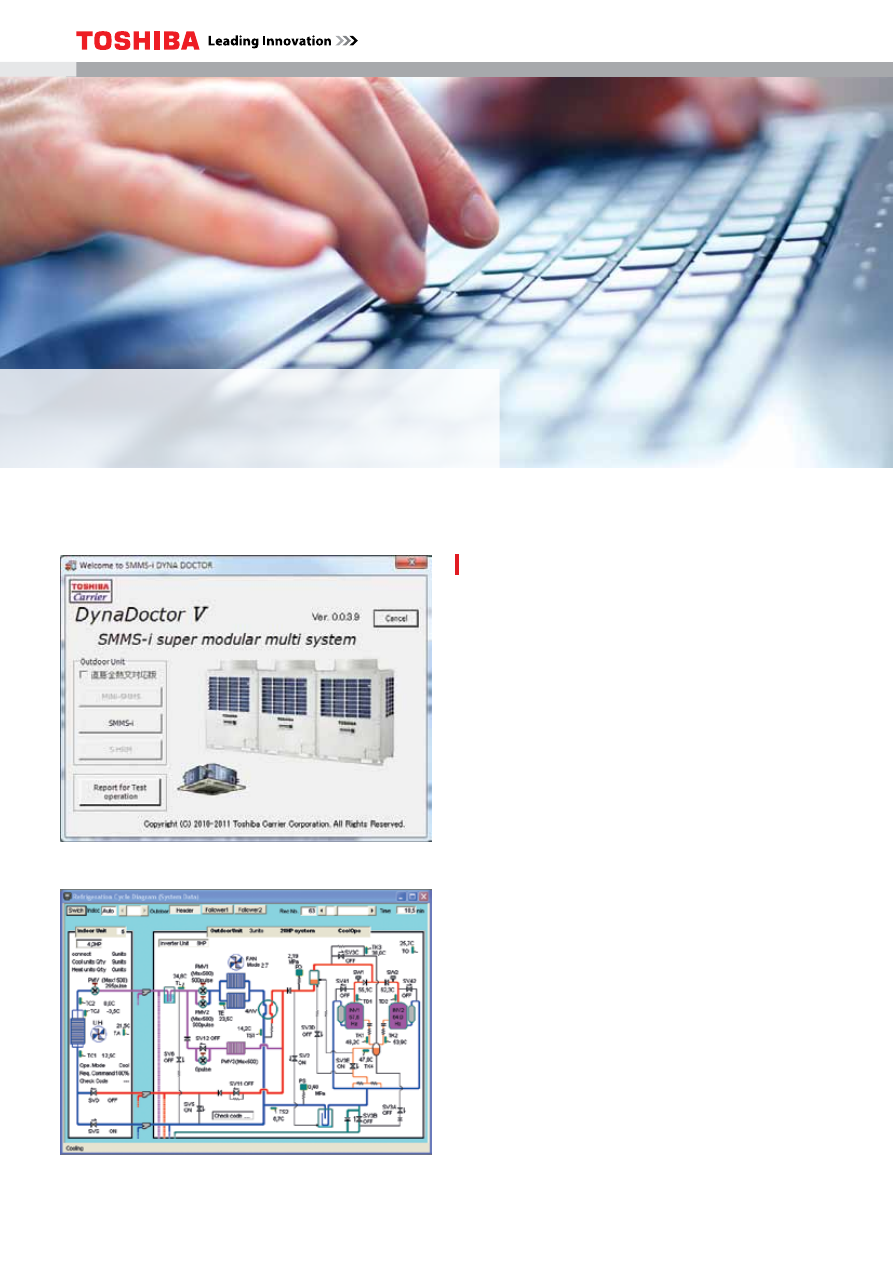

Программное

обеспечение Toshiba

Данный инструмент позволяет специалистам:

1. Наблюдать параметры работы системы на мониторе

компьютера.

2. Проверять корректность монтажа и настройки всего

оборудования вновь вводимых в эксплуатацию
и ремонтируемых VRF систем Toshiba.

3. Диагностировать неисправности внешних и внутренних

блоков в режимах On-line и Off-line.

4. Мониторить работу VRF системы с протоколирова-

нием одновременно всех параметров всех внутрен-
них и внешних блоков с сохранением на носителях
информации.

5. Выполнять графический анализ различных режимов

работы для уточнения причин некорректной работы
оборудования и системы.

6. Управлять режимами работы (обогрев/охлаждение,

пуск в тестовом режиме, останов) выбранных внутрен-
них блоков.

Аппаратно-программный инструмент DynaDoctor

предназначен для диагностики и пусконаладочных

работ систем Toshiba SMMS-i, SHRM-i и MiNi-SMMS,

использующих хладагент R410A.

DynaDoctor – программа для

диагностики и пусконаладки

систем кондиционирования Toshiba

DynaDoctor – программа для

диагностики и пусконаладки

систем кондиционирования Toshiba

Программа создана на базе руководства по проектирова-нию и монтажу VRF-
систем Toshiba и полностью учитывает все нюансы подбора оборудования.

Основная особенность данной программы — возможность учета  всех  факторов,
влияющих  на  работу  и  производи-тельность  системы  в  различных  условиях
эксплуатации.  В  результате  проектировщик  получает  не  абстрактные,
средние  значения  производительности,  а  реальные  дан-ные,  которые  будет
выдавать выбранная система при задан-ных условиях эксплуатации.

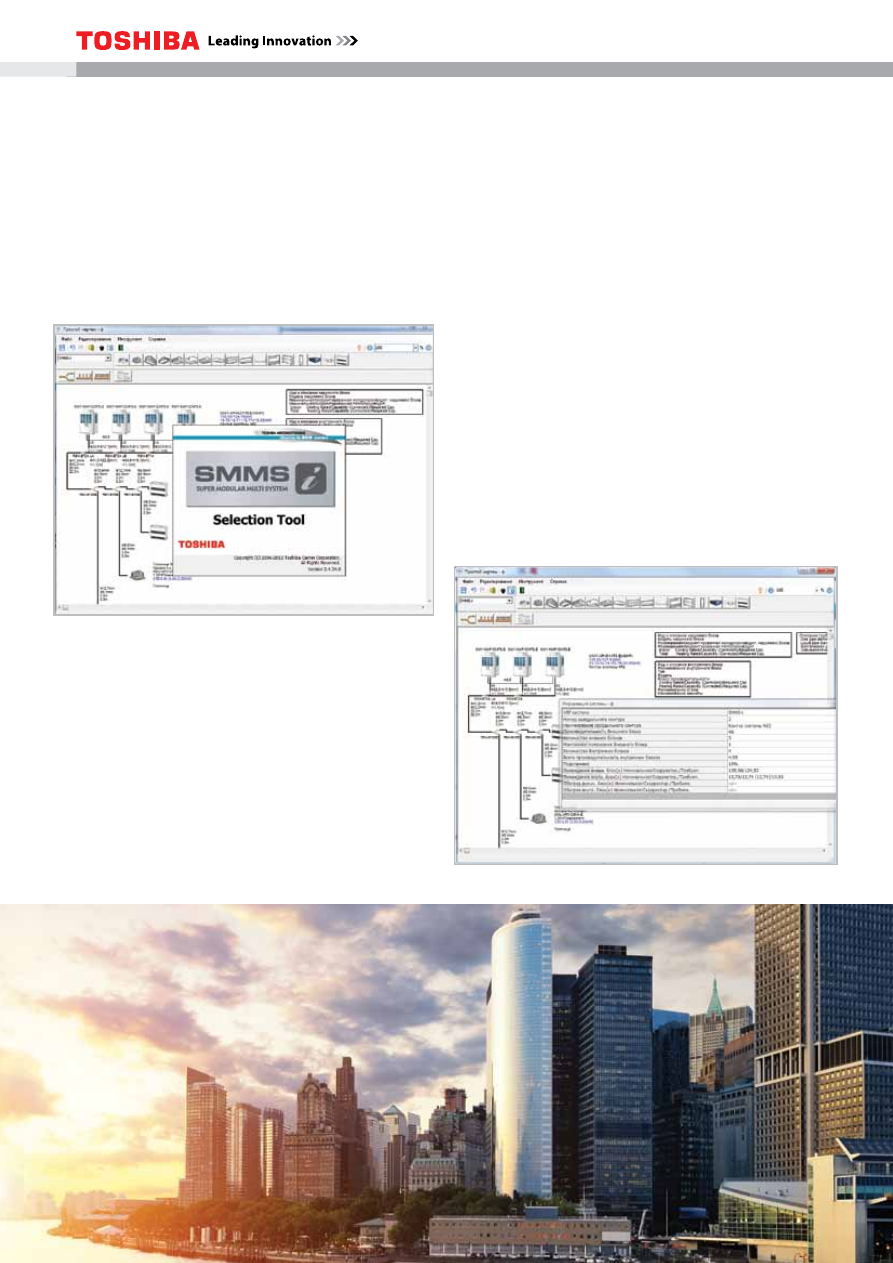

Новая версия программы подбора Toshiba Selection Tool для SMMS-i, MiNi-
SMMS, SHRM-i поддерживает русский язык и ещё 17 языков.

С помощью программы подбора SMMS-i проектирование системы можно
осуществлять двумя способами :

1) Wizard Method («Ассистент»)
2) Drag-&-Drop Method (графический интерфейс)

Независимо от выбранного метода, перед началом про-ектирования
необходимо задать расчетные температуры наружного воздуха для режимов
обогрева и охлаждения.

Компания Toshiba создала новую фирменную программу Selection Tool, позволяющую проектировщикам быстро и точно подобрать VRF-системы

всех типов: SMMS-i, SHRM-i и Mini-SMMS, учитывая все значимые факторы и требования заказчика

Программа подбора VRF-систем Toshiba SMMS-i

Интерфейс  программы  в  графическом  режиме  позволяет  наблюдать  за
работой  в  одном  из  двух  различных  окнон  с  динамически  меняющимися
изображениями  состояния  и  параметрами  узлов,  в  зависимости  от
предпочтений, или в окне в виде таблицы всех параметров внешних и внутрен-них
блоков системы.

При появлении ошибки открывается дополнительное окно с расшифровкой кода
ошибки и с указанием неисправного узла или детали. Программа позволяет
сделать подробной отчет по проекту в формате для Excel.
Можно также распечатать на принтере показания всех открытых окон
(Screenshot).

Состав и подключение:

•

Cпециализированный адаптер связи между системой VRF

Toshiba и

персональным компьютером.

•

Программное обеспечение на CD.

•

Кабель связи длиной 10 м с разъемами.

•

Программное обеспечение работает в среде Windows XP

через

последовательный COM порт (реальный, НЕ вирту-альный) IBM AT совместимого
компьютера.

•

Адаптер связи подключается к ведущему внешнему блоку

системы.

При выборе внутренних блоков учитываются требуемые
холодо- и теплопроизводительности, расчетные темпера-
туры воздуха в помещении, перепад высот и расстояние от
последнего компонента. При изменении скорости вентиля-
тора сразу можно увидеть изменения уровня шума и произ-
водительности.

В отличие от предыдущей версии программа подбора
SMMS-i позволяет ввести данные о внутреннем блоке
в группе (индивидуальное или групповое управление)
и выбрать к нему пульт управления. Внутренние блоки со
всеми введенными параметрами можно копировать.

При выборе наружного блока учитывается неравномер-
ность загруженности системы (возможно превышение
производительности внутренних блоков над внешними до
35%), положение наружного блока относительно внутрен-
них, длина магистральной трубы. К полученной системе
Вы можете добавить центральный пульт управления и/или
систему сетевого управления.

Программа подбора SMMS-i может осуществлять проверку
системы. Спроектированную систему можно распечатать
или экспортировать в формат PDF, Excel или AutoCAD.
Программа генерирует подробный отчет о проекте с пол-
ной спецификацией по оборудованию, разветвителям,
системам управления и расходным материалам (трубы, хла-
дагент).
Таким образом, программа подбора SMMS-i является
удобным и точным инструментом для проектировщика
VRF систем.
Скачайте программу подбора с официального сайта

www.toshibaaircon.ru

. Программное обеспечение распро-

страняется среди дилеров и партнеров Toshiba.

При проектировании методом Wizard Вы вводите требуе-
мые данные внутренних и наружных блоков, а программа
сама автоматически выстроит структурную схему системы.
Вам останется лишь отредактировать ее в соответствии
с проектом.
Проектируя систему методом Drag-&-Drop, Вы сами выстра-
иваете схему VRF-системы, перетаскивая иконки из меню
программы в требуемое место и вводя параметры каждого
блока в соответствии с техническим заданием.

Официальный сайт кондиционеров

Toshiba в России

Мы заботимся о наших потребителях и партнерах. Для опе-
ративного обеспечения всей информацией о климатиче-
ской технике Toshiba и удобного общения мы создали веб-
сайт

www.toshibaaircon.ru

На сайте собрана самая подробная информация о климати-
ческом оборудовании Toshiba – от настенных сплит-систем
до мультизональных VRF-систем SMMS-i. Посетитель может
увидеть весь ассортимент оборудования Toshiba и прочи-
тать подробное описание каждой модели с полными техни-
ческими характеристиками и разъяснением особенностей
ее конструкции и применения, скачать каталоги и инструк-
ции. Программа подбора позволяет рассчитать мощность
необходимого кондиционера и выбрать модель.

Учебный центр Toshiba в Москве

В московском представительстве открыт учебный центр по
системам кондиционирования Toshiba. Дилеры и партнеры
Toshiba, проектировщики могут пройти не только теорети-
ческое обучение, но и практические занятия на реальном
работающем оборудовании – от сплит-системы до VRF.
Кроме того, Toshiba регулярно проводит выездные семина-
ры как в столице, так и в регионах России, обучая менедже-
ров и технических специалистов компаний-партнеров
Занятия проводятся бесплатно по предварительной записи.
График семинаров и тренингов, а также анкету участника
можно найти на нашем сайте

www.toshibaaircon.ru

Для профессионалов климатической техники мы создали
специальный раздел. Авторизованному посетителю сайта,
дилеру или партнеру Toshiba, доступна вся необходимая
в работе информация:

• Техническая документация: инструкции по ремонту

и сервисному обслуживанию кондиционеров, каталоги зап-
частей, руководства по монтажу и т.п.

• Спецпредложения.
• Рекламные материалы.

На сайте размещены контактные данные более 100 диле-
ров Toshiba в Москве, Санкт-Петербурге и других городах
России.

Объекты, кондиционированные VRF-системами Toshiba

Административные здания

Дом Правительства
Баку, Азербайджан
Производительность – 1340 НР

Здание городской администрации
Тюмень, Россия
Производительность – 162 НР

бизнес-центры

Бизнес-центр «Акула»
Донецк, Украина
Производительность – 312 НР

«Национальный банк»
Украина
Производительность – 220 НР

Офисный центр «Гвардейский»
Ростов-на-Дону, Россия
Производительность – 868 НР

«Аркаим-Плаза»
Челябинск, Россия
Производительность – 850 НР

Офисный центр
Молдова
Производительность – 400 НР

Бизнес-центр
Азербайджан
Производительность – 220 НР

Офисный центр, Павловский пер.,3
Москва, Россия
Производительность – 326 НР

Офис западно-европейской
фирмы
Москва, Россия
Производительность – 162 НР

Отели

Международный аэропорт Шанхая
Китай
Производительность – 2418 НР

Станция метро в Пекине
Китай
Производительность – 1214 НР

Гостиница «Южная»
Волгоград, Россия
Производительность – 140 НР

Отель Nobil
Молдова
Производительность – 140 НР

Японская школа
Сеул, Корея
Производительность – 804 НР

Университет Zhejiang
Китай
Производительность – 1024 НР

Жилые здания

Транспорт

Учебные заведения

Культура

Здравоохранение

Микрорайон Almond Hill
Турция
Производительность – 3900 НР

Жилой комплекс
на Казанской набережной
Москва, Россия
Производительность – 304 НР

Капитолийский музей
Италия
Производительность – 38 НР

Медицинский центр университета №3
Пекин, Китай
Производительность – 1300 НР

SMMS-i 2015-02

Внимание: Производитель оставляет за собой право менять технические характеристики и внешний вид оборудования без предварительного оповещения.

AHI Carrier, генеральный поставщик систем

кондиционирования Toshiba в Россию, оказы-

вает проектную поддержку партнерам, диле-

рам, заказчикам и проектировщикам систем

кондиционирования.

Подробности на официальном сайте

www.toshibaaircon.ru

Проектная поддержка

Каталог VRF-систем – 2015

Мультизональные системы SMMS-i до 135 кВт

Трехтрубные системы с рекуперацией тепла SHRM-i

Компактные системы MiNi-SMMS: до 9 помещений

содержание .. 25 26 27 28 ..
