Консольные двухпоточные блоки

MML-AP***NH-E

ОСОбеННОСТИ

• Консольный блок монтируется на пол или на стену воз

ле пола под окном. Два воздушных потока, выходящие из
верхней и нижней частей блока, обеспечивают комфорт
как в режиме охлаждения, так и обогрева.

• Уникальная разработка Toshiba – режим подогрева пола.

Теплый воздух подается из нижней части консольного
блока и равномерно распределяется по комнате.

ПРеИМУщеСТВА

• Компактный блок высотой 60 см легко помещается под

окном. Глубина всего 20 см, поэтому при установке у сте-
ны блок практически не выступает наружу.

• Воздушный фильтр IAQ очищает помещение от пыли, не

приятных запахов, дыма, бактерий и вирусов.

• Комфортное и точное распределение воздуха: два регу

лируемых потока, 5 скоростей вентилятора + автомати-
ческий выбор скорости, качание заслонки (Swing)

• Встроенная панель управления с цветным экраном регу

лируемой яркости. Функция «защиты от детей».

Внутренний блок – (осн. характеристики)

MML-

AP0074NH-E

AP0094NH-E

AP0124NH-E

AP0154NH-E

AP0184NH-E

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

Теплопроизводительность

кВт

2,5

3,2

4,0

5,0

6,3

Потребляемая мощность

кВт

0,021

0,025

0,034

0,052

Рабочий ток

0,20

0,23

0,29

0,42

Пусковой ток

0,26

0,30

0,38

0,55

Внутренний блок – (доп. характеристики)

MML-

AP0074NH-E

AP0094NH-E

AP0124NH-E

AP0154NH-E

AP0184NH-E

Расход воздуха (макс/мин)

/ч

510/282

552/324

624/384

726/426

Уровень звукового давления (макс/сред/мин)

дб(А)

38/26

40/29

43/31

47/34

Уровень звуковой мощности (макс/сред/мин)

дб(А)

53/41

55/44

58/46

62/49

Размеры (ВхШхГ)

мм

600x700x220

Масса

кг

Диаметр трассы (газ - жидкость)

3/8” - 1/4”

1/2” - 1/4”

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

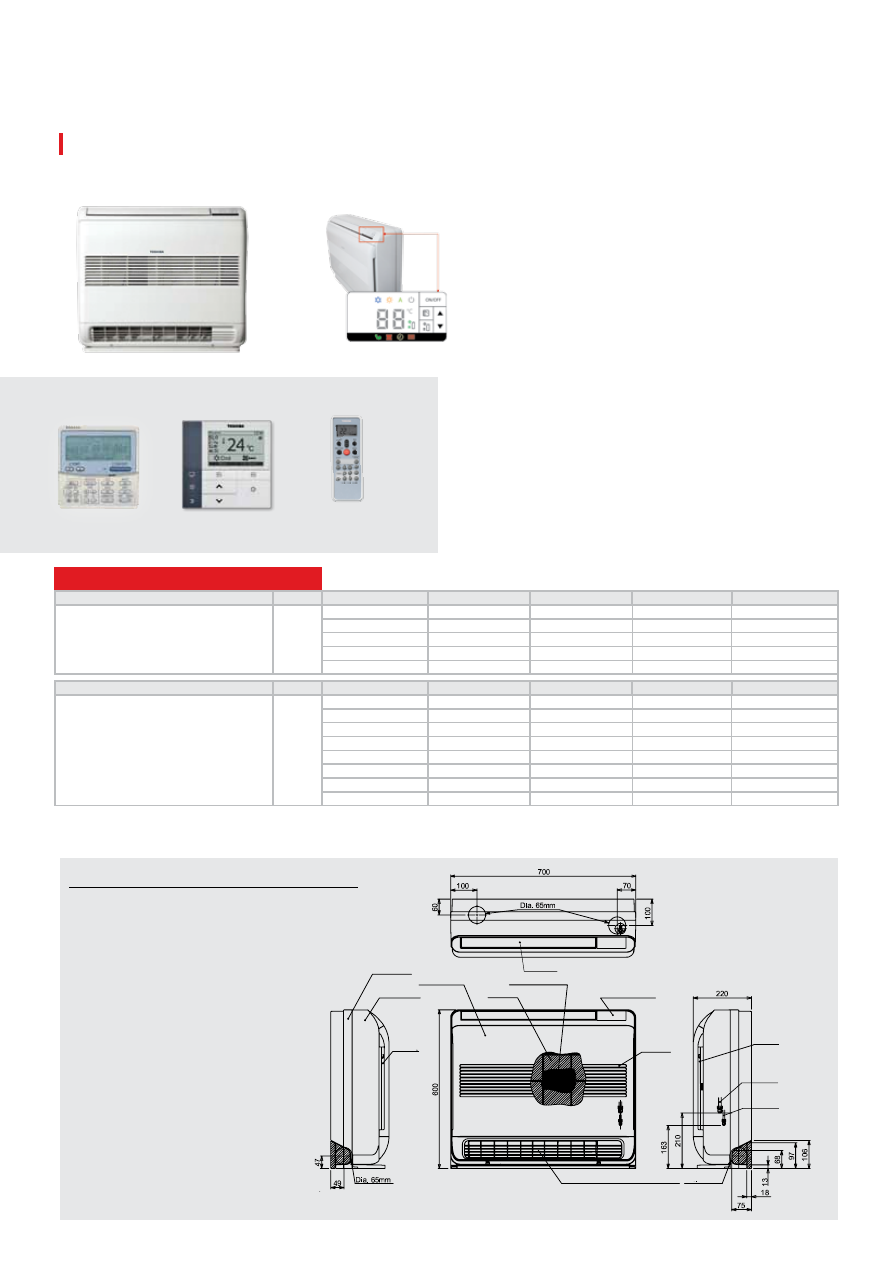

Размеры

(А) Вертикальная заслонка (подача воздуха сверху)

(Б) Задняя стенка корпуса

(В) Лицевая панель

(Г) Вход воздуха

(Д) Воздухозаборная решетка

(Е) Воздушный фильтр

(Ж) Теплообменник

(И) Дисплей и панель управления

(К) Вход воздуха

(Л) Воздушная заслонка (подача воздуха снизу)

(М) Отверстие диаметром 65 мм

(Н) Вход воздуха

(П) Подключение трассы (газовая линия)

(Р) Подключение трассы (жидкостная линия)

(размеры: мм)

Новинка 2015

Технические характеристики

ПУЛьТы УПРАВЛеНИЯ

RBC-AMS41E

TCB-CC163TLE2

TCB-SC642TLE2

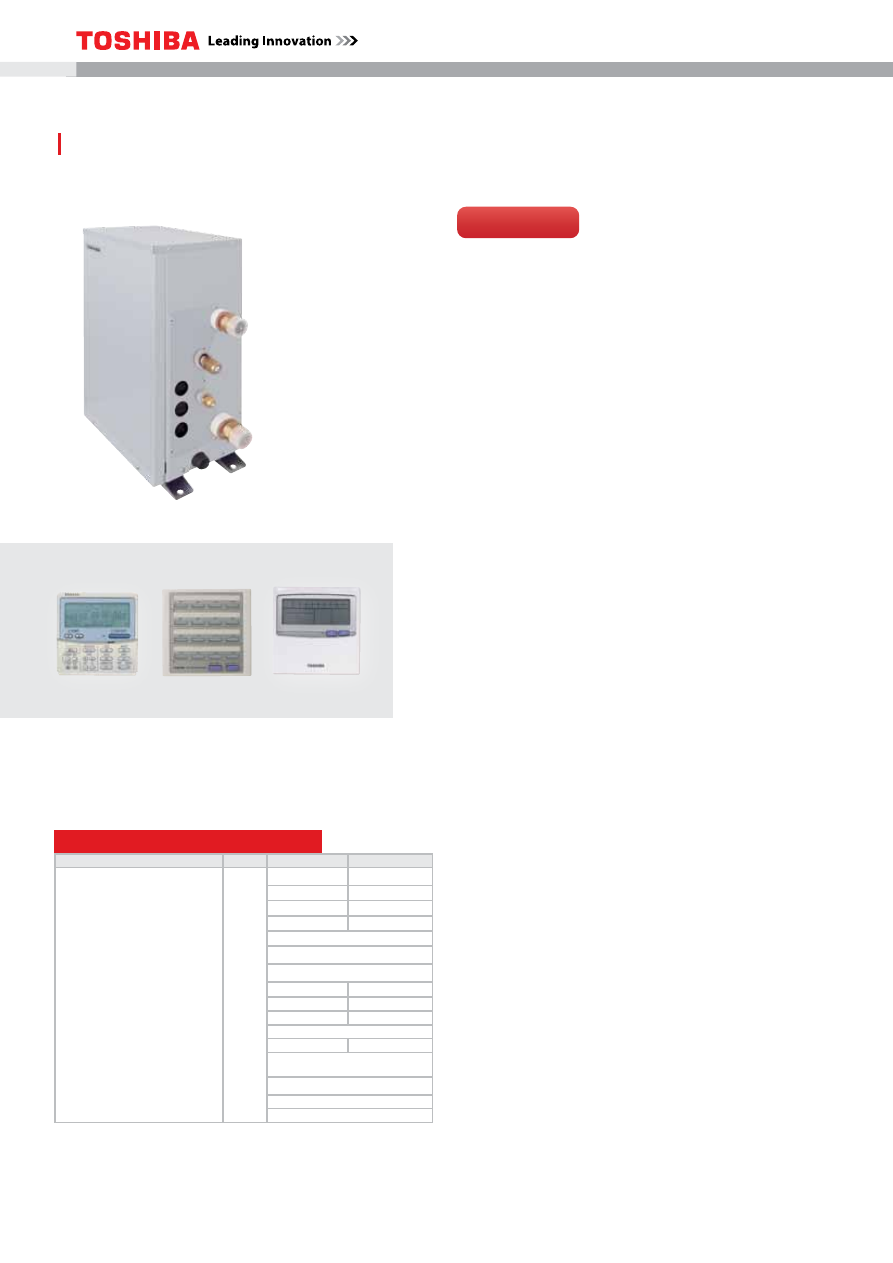

Модуль горячей воды

MMW-AP***1LQ-E

ОСОбеННОСТИ

• Модуль горячей воды спроектирован и разработан спе

циально для VRF-систем Toshiba. Он обеспечивает как
высокую мощность, так и максимальную эффективность
и экономичность обогрева.

• Модуль может нагревать воду до 50°C и может быть исполь

зован как для отопления, так и для нагрева воды в отелях,
офисах и квартирах

• К наружному блоку SMMS-i могут быть подключены до

2 модулей горячей воды. Подключение к системам MiNi-
SMMS, SMMS (5,6HP) and SHRM-i не допускается.

• Управление модулем может осуществляться с пультов

RBC-ATM32E, TCB-CC163TLE2, RBC-AMS41E,TCB-SC642TLE2,
TCB-EXS21TLE. Подключение к системе централизованного
управления BMS не допускается.

ПРеИМУщеСТВА

• Удобное управление повышает производительность и эф

фективность системы.

• Два типоразмера производительностями 8 кВт и 16 кВт
• Однофазное электропитание (220 – 240В ~ 50 Гц)
• Модуль способен работать при широком диапазоне улич

ный температур: от -20°C до +19°C по влажному термометру.

• Суммарная производительность модулей горячей воды

может составлять до 50% производительности наружных
блоков (не более 2 модулей на холодильный контур)

• Суммарная производительность всех внутренних блоков

системы может составлять 65 - 115% производительности
наружных блоков.

Внутренний блок

MMW-

AP0271LQ-E

AP0561LQ-E

Теплопроизводительность

кВт

8,0

16,0

Расход воды, стандартный

л/с

22,9

45,8

Расход воды, минимальный

л/с

19,5-26,3

38,9-52,7

Потеря давления воды

кПа

40,5

44,2

Температура наружного воздуха

-20 до +19 °C

Температура воды на входе

+15 до +45 °C

Температура воды на выходе

+25 до +50 °C

Потребляемая мощность

кВт

0,014

Рабочий ток

0,08

Уровень звукового давления

дб(A)

Размеры (ВхШхГ)

мм

580 х 467 х 250

Масса

кг

17,8

20,3

Диаметр трассы хладагента (газ -

жидкость)

5/8” - 3/8”

Диаметр водяной трассы (вход/выход)

R1-1/4

Диаметр дренажа

мм

Питание

В-фаз-Гц

220/240-1-50

Номинальные условия:температура воды на входе в конденсатор 30°C, а на выходе

из конденсатора 35°С. Температура наружного воздуха 7°C по сухому термометру
и 6°C по влажному термомету.
Стандартная трасса представляет собой магистральную трубу длиной 5 м, ответвле-
ние длиной 2,5 м, подключение на высоте 0 м по отношению к наружным блокам..

Допустимое отклонение от номинального напряжения в электросети не более ±10%.

ПРИМеРы ЭФФеКТИВНОГО ИСПОЛьЗОВАНИЯ

• Жилые помещения, нуждающиеся в отоплении и горячей

воде для кухни, душа и ванной.

• Офисы с ограниченными потребностями в горячей воде,

например для мини-кухни или санузла.

• Отели с небольшим количеством номеров. Модуль обеспе

чивает отопление, теплый пол и горячее водоснабжение.

• Малые предприятия, где требуется как отопление, так и го

рячая вода. Например, парикмахерская или кофейня.

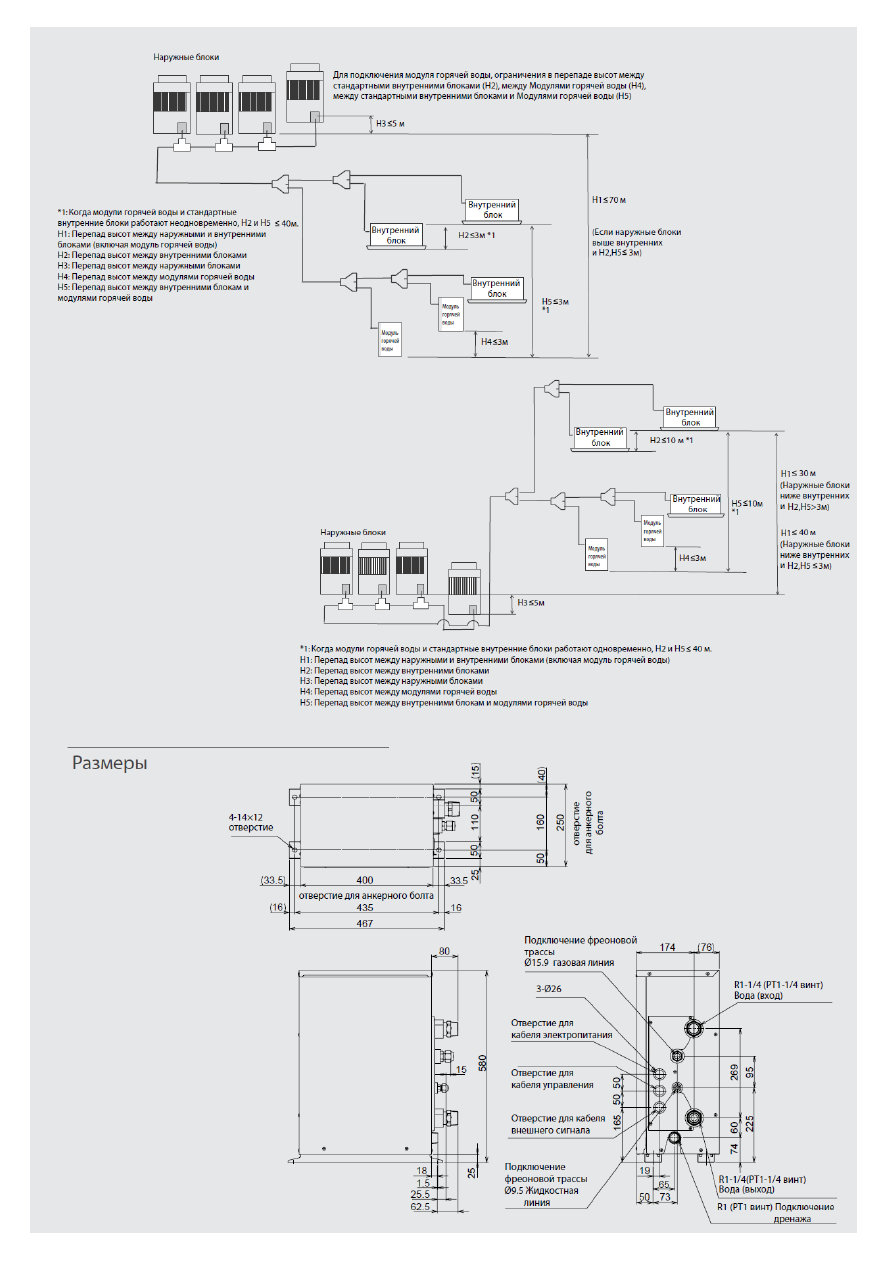

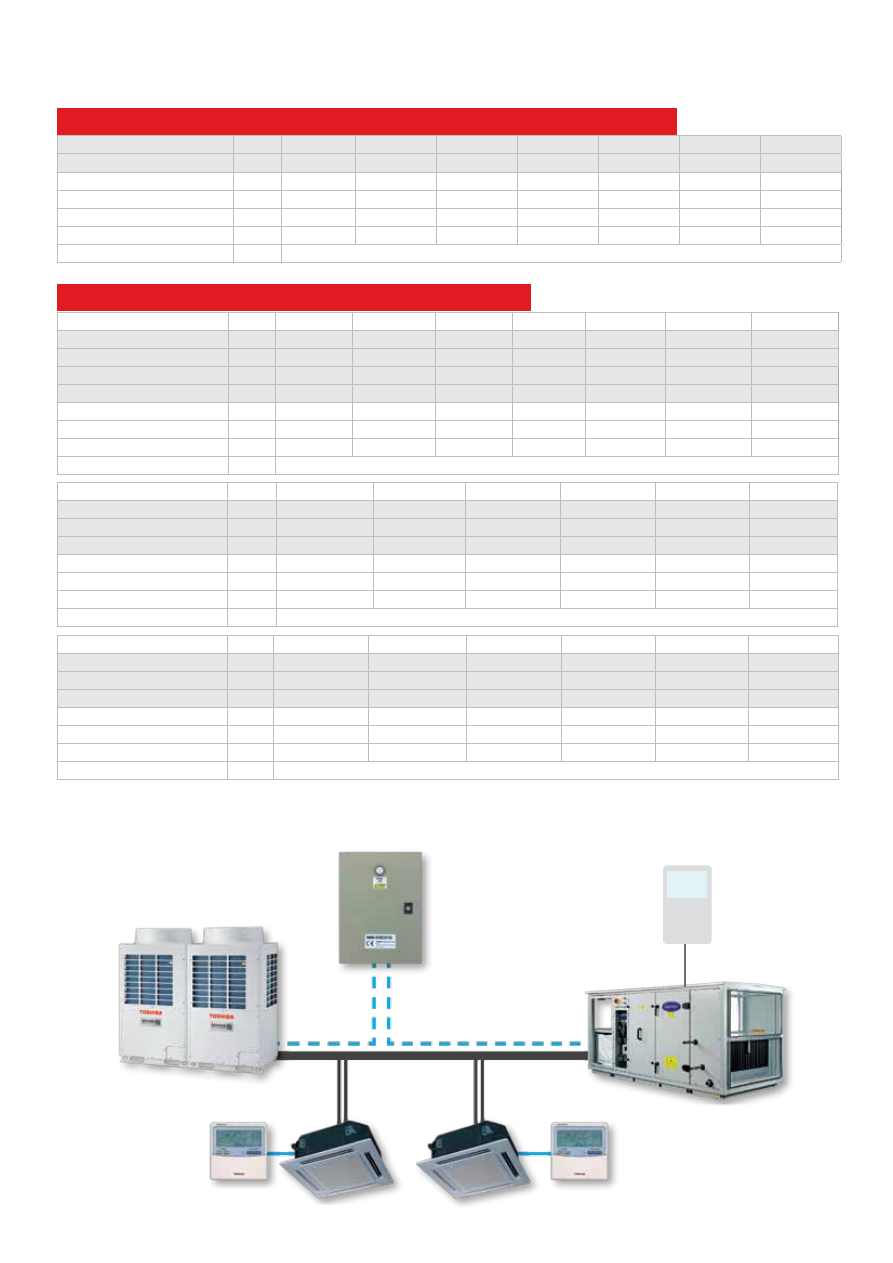

Наружные блоки

Для подключения модуля горячей воды, ограничения в перепаде высот между

стандартными внутренними блоками (H2), между Модулями горячей воды (H4),

между стандартными внутренними блоками и Модулями горячей воды (H5)

H3 5 м

H2 3м *1

H5 3м

H4 3м

и H2,H5 3м)

(Если наружные блоки

выше внутренних

Внутренний

блок

Внутренний

блок

Внутренний

блок

Модуль
горячей
воды

40м.

*1: Когда модули горячей воды и стандартные

внутренние блоки работают неодновременно, H2 и H5

H1: Перепад высот между наружными и внутренними

блоками (включая модуль горячей воды)

H2: Перепад высот между внутренними блоками

H3: Перепад высот между наружными блоками

H4: Перепад высот между модулями горячей воды

H5: Перепад высот между внутренними блокам и

модулями горячей воды

70 м

Модуль
горячей
воды

Наружные блоки

H3 5м

H2 10 м *1

H5 10м

H4 3м

Внутренний

блок

Внутренний

блок

Внутренний

блок

(Наружные блоки

ниже внутренних

и H2,H5>3м)

H2,H5 3м)

*1: Когда модули горячей воды и стандартные внутренние блоки работают одновременно, H2 и H5

H1: Перепад высот между наружными и внутренними блоками (включая модуль горячей воды)

H2: Перепад высот между внутренними блоками

H3: Перепад высот между наружными блоками

H4: Перепад высот между модулями горячей воды

H5: Перепад высот между внутренними блокам и модулями горячей воды

40 м.

30 м

(Наружные блоки

ниже внутренних

40 м

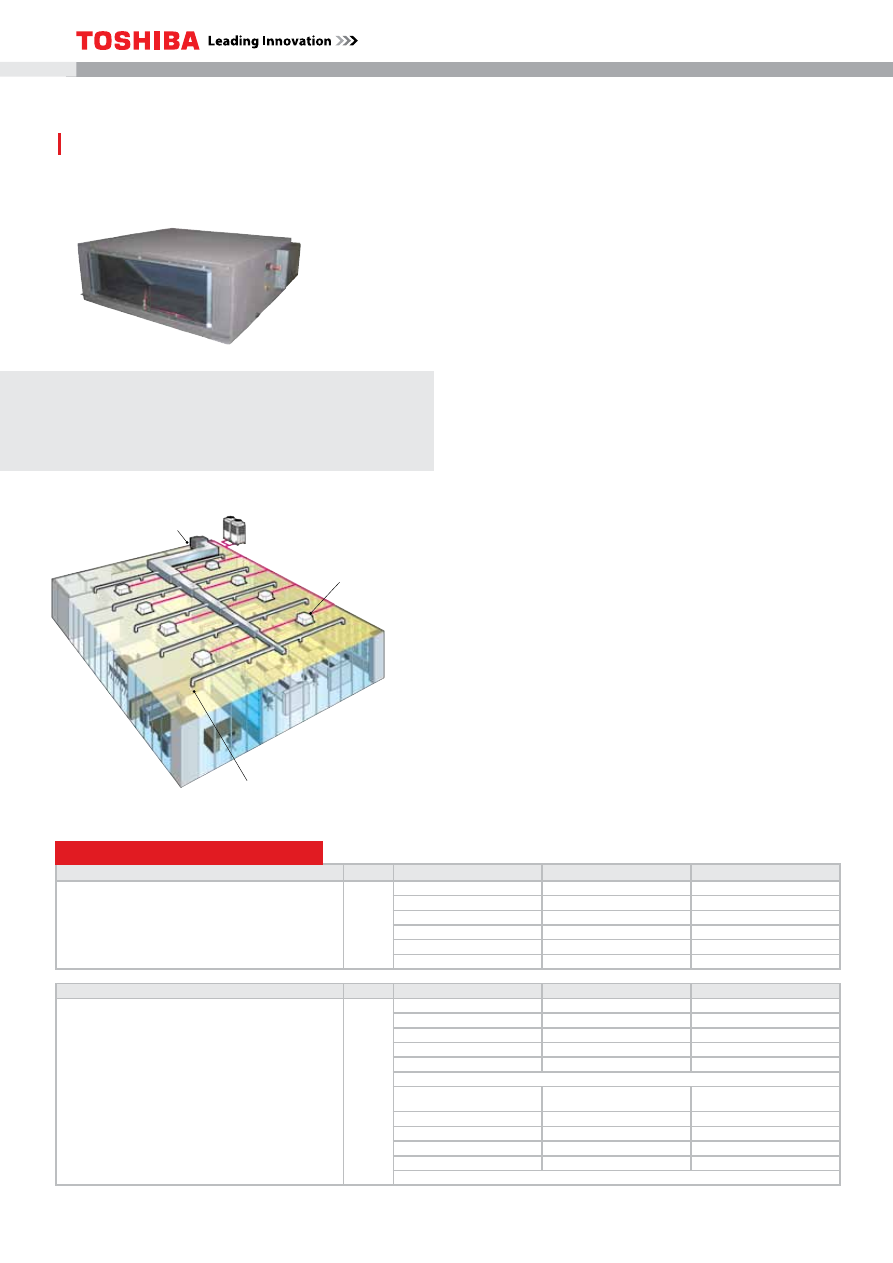

Канальный блок со 100% притоком

свежего воздуха

MMD-AP***HFE

ОСОбеННОСТИ

• Блок позволяет подавать в здание свежий воздух с улицы

и контролировать температуру приточного воздуха.

• Это идеальное решение для школ, больниц, офисов, где

необходим приток свежего воздуха в ограниченном ко-
личестве, но отсутствует отдельная система приточной
вентиляции.

ПРеИМУщеСТВА

• Предварительное охлаждение и подогрев воздуха.
• Небольшие размеры блока.
• Подключение к линии TCC-Link.
• Внешнее статич. давление до 230 Па.

РеЖИМ РАбОТы

• Если блок работает на охлаждение, и температура на

улице ниже (T+3)°C, где T - заданная температура, он ав-
томатически переходит в режим вентиляции. Если на ули-
це холоднее +19°C, блок работает в режиме вентиляции
независимо от заданной температуры.

• Если блок работает на обогрев, и температура наруж

ного воздуха выше (T-3)°C, где T – заданная температу-
ра, он автоматически переходит в режим вентиляции.
Если температура уличного воздуха выше +15°C, блок
работает в режиме вентиляции независимо от заданной
температуры.

Допустимые наружные блоки
MMY-MAP****T8
MMY-MAP****HT8

* Наружные блоки систем с режимами охлаждения или обогрева

Канальный блок со 100%

притоком свежего воздуха

Наружный блок

двухтрубной VRF

Внутр. блок

Свежий воздух

Внутренний блок – (осн. характеристики)

MMD

AP0481HFE

AP0721HFE

AP0961HFE

Холодопроизводительность

кВт

14,0

22,4

28,0

Теплопроизводительность

кВт

8,9

13,9

17,4

Потребляемая мощность

кВт

0,28

0,45

0,52

Коэффициент мощности

Рабочий ток

1,43

2,52

2,73

Пусковой ток

3,5

7,0

Внутренний блок – (доп. характеристики)

MMD

AP0481HFE

AP0721HFE

AP0961HFE

Расход воздуха

/ч

1080

1680

2100

Уровень шума (макс/сред/мин)

дб(А)

45/43/41

46/45/44

Уровень звуковой мощности (макс/сред/мин)

дб(А)

60/58/56

61/60/59

Размеры (ВхШхГ)

мм

492 × 892 × 1262

492 × 1392 × 1262

Масса

кг

144

Воздушный фильтр

Опция, поставляется отдельно

Внешнее статическое давление

Па

170(мин)/210(заводская

установка)/230(макс)

140(мин)/165(заводская

установка)/180(макс)

160(мин)/190(заводская

установка)/205(макс)

Диаметр трассы (газ - жидкость)

5/8” - 3/8”

7/8” - 1/2”

Диаметр дренажа

мм

Допустимая температура - охлаждение

°C

5 ~ 43 °C

Допустимая температура - обогрев

°C

–5 ~ 43 °C

Питание

В-фаз-Гц

220/240-1-50

Технические характеристики

Аксессуары

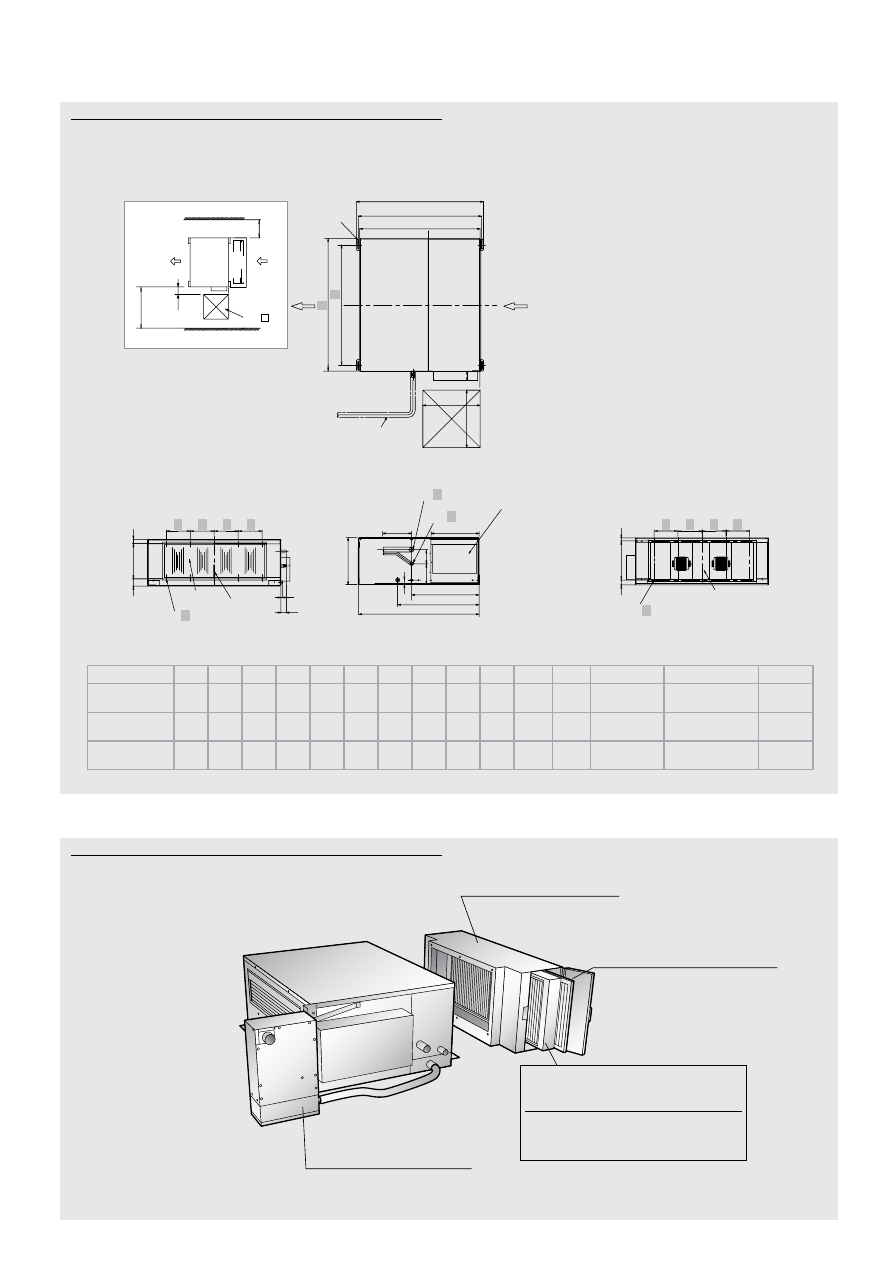

Размеры

(D2) 600

>1000

> 20

0 (D3)

(D3)

(D4)

(A1) 1288

(A2) (P)

1328

100

(A1)

1262

(D2)

600

(C6)

(C5) ( K )

(C3)

(C1) ( M )

(C2) ( N )

850

704

528.5

406

150

(D6)

(D1)

(C7)

1262

(C4)

( L )

145.5

(размеры: мм)

Предфильтр длительного
использования

TCB-FCY51DFE
TCB-FCY100DE

TCB-UFM3DE, TCB-UFM4D-1E

TCB-DP32DFE

(A1) Высота подвесного болта

(A2) Прорезь для подвесного болта

(C1) Подключение фреоновой трассы (газовая

линия)

(C2) Подключение фреоновой трассы

(жидкостная линия)

(C3) Выпускное отверстие

(C4) Датчик температуры

(C5) Фланец для подключения на выпускном

отверстии (аксессуар для основной секции

блока)

(C6) Пример трассы, продолженной на месте

установки блока

(C7) Фланец для подключения на входном отвер-

стии (аксессуар для основной секции блока)

(D1) Всасывающий канал

(D2) Смотровое отверстие

(D3) Пространство для обслуживания

(D4) Канальный блок со 100% притоком свежего

воздуха

(S) Пространство для установки и обслуживания

Модель

MMD

AP0961HFE

1392

1260

250

10-M6

Ø22.2 пайка

Ø12.7

вальцовочное

4-Ø12 x 40

MMD

AP0721HFE

1392

1260

250

10-M6

Ø22.2 пайка

Ø12.7

вальцовочное

4-Ø12 x 92

MMD

AP0481HFE

892

810

215

107.5

215

250

8-M6

6-M6

Ø15.9

вальцовочное

Ø9.5 вальцовочное

4-Ø12 x 92

(S)

Камера фильтров

TCB-PF3DE
TCB-PF4D-1E

Фильтр класса 65

Фильтр класса 90
TCB-UFH7DE, TCB-UFH8D-1E

Дренажная помпа

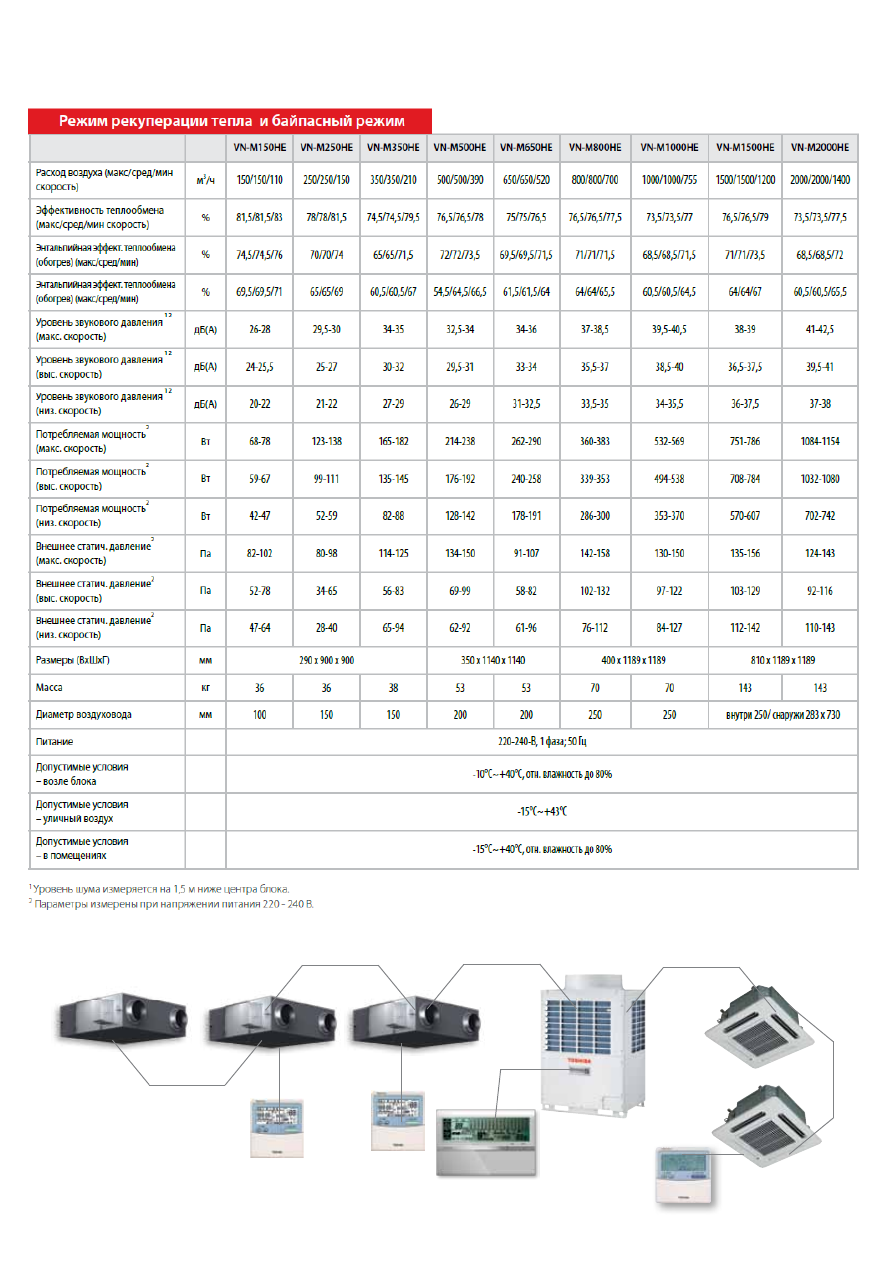

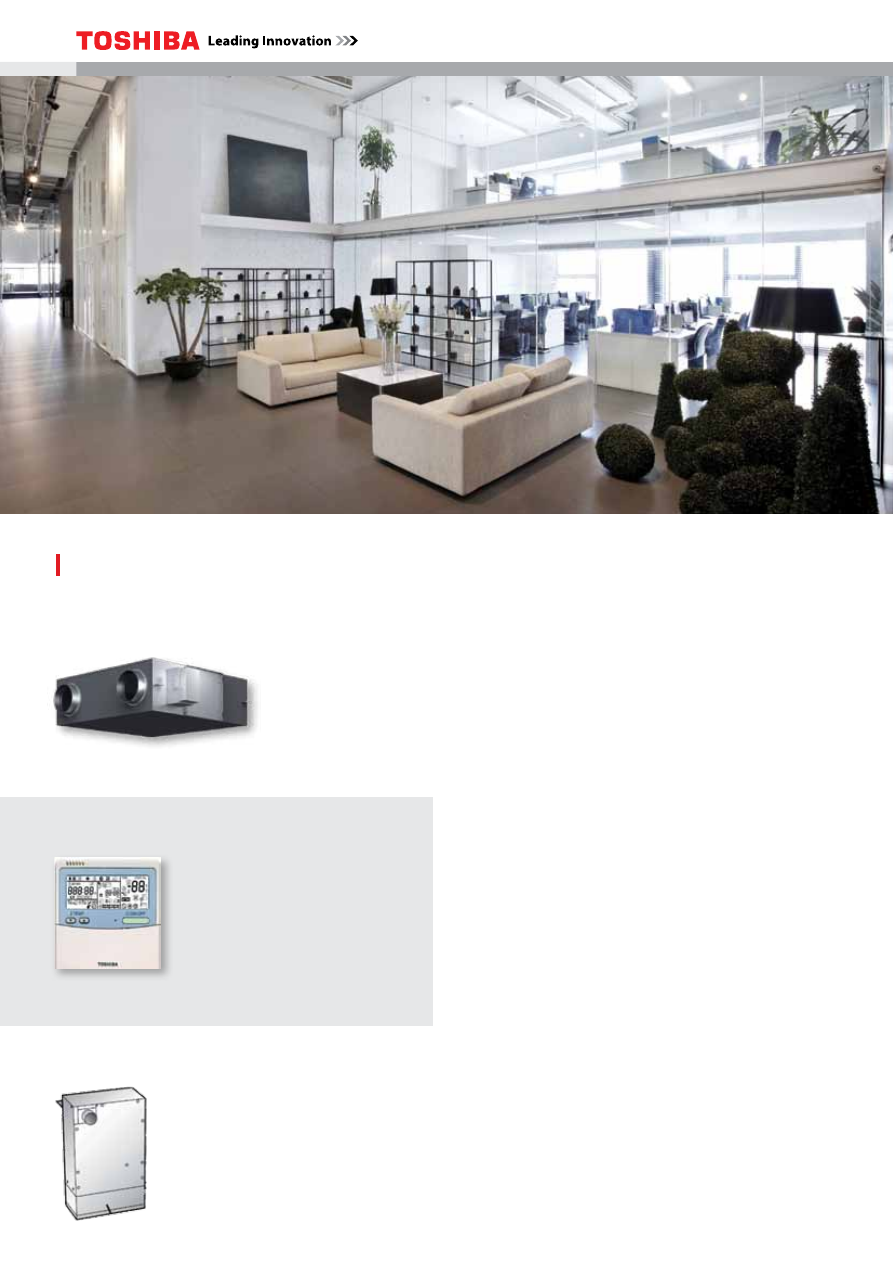

Воздухо-воздушные

теплообменники

VN-M***HE

ОСОбеННОСТИ

• Воздухо-воздушные теплообменники совместимы с VRF

и полупромышленными системами кондиционирования
Toshiba.

• Они используют отработанный воздух для охлаждения

или нагрева приточного воздуха, снижая таким образом
необходимую производительность системы кондициони-
рования в целом.

• Toshiba предлагает широкий ассортимент электрических

нагревателей, а также устройства управления, позволяю-
щие интегрировать полупромышленные кондиционеры
и внутренние блоки VRF в единую систему и централизо-
ванно управлять ими.

ПРеИМУщеСТВА

• 9 типоразмеров, расход воздуха от 110 до 2000 м

/час.

• Приток свежего воздуха по воздуховодам, особенно не

обходимый для помещений без окон.

• Кондиционеры и воздухо-воздушные теплообменники

интегрируются в единую систему и управляются по обще-
му протоколу TCC-LINK.

• Автоматическое переключение в наиболее эффективный

режим: в зависимости от условий агрегат работает как
теплообменник или осуществляет обычную вентиляцию.

• Свободное охлаждение: теплообменник способен охлаж

дать воздух в помещении за счет холодного уличного
воздуха (если на улице прохладнее, чем в помещении).
Свободное охлаждение возможно только если теплооб-
менник подключен к системе SMMS-i.

• Теплообменник легко монтировать и обслуживать. Он мо

жет быть установлен как горизонтально, так и вертикально.

ПУЛьТ УПРАВЛеНИЯ ДЛЯ

ТеПЛООбМеННИКОВ

NRC-01HE

1) Включение и отключение
2) Переключение режимов работы
3) Уставки температуры
4) Регулирование расхода воздуха
5) Включение режима вентиляции

• Приток свежего воздуха
• Рекуперация тепла
• Совместимость с VRF

и полупромышленными
системами

АКСеССУАРы

Дренажная помпа
TCB-DP31HEXE

Воздухо-воздушный
теплообменник

Пульт управления для
теплообменника NRC-01HE

Центральный пульт

Стандартный пульт
управления для SMMS-i

Внутренний
блок SMMS-i

Наружный блок
SMMS-i

Главная шина (TCC-Link)

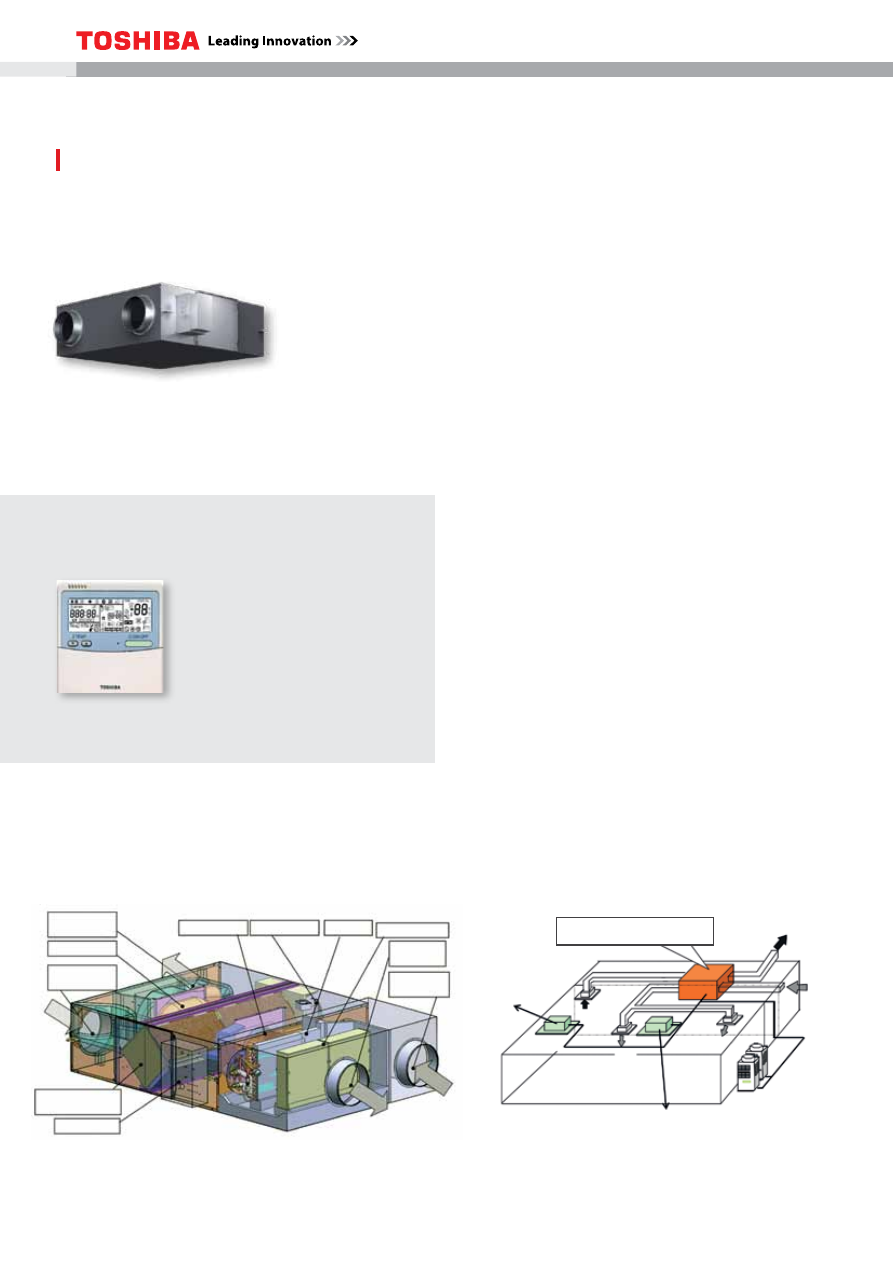

Воздухо-воздушный теплообменник +

секция охлаждения (DX) + увлажнитель

MMD-VN***HEXE
MMD-VNK***HEXE (с увлажнителем)

ОСОбеННОСТИ

• Воздухо-воздушные теплообменники можно включить

в состав системы кондиционирования. Они позволяют
не только охладить или согреть приточный воздух, но
и обеспечить необходимую влажность в помещении.

Внимание:

Воздухо-воздушные теплообменники с секциями охлаж-
дения и увлажнителями воздуха можно подключать только
к наружным блокам системы Toshiba SMMS-i. Подключение
к наружным блокам SMMS/SHRM/Mini-SMMS

не допускается.

ПРеИМУщеСТВА

• Предварительное охлаждение и подогрев воздуха
• Увлажнение воздуха (до 6 кг воды в час).
• Свободное охлаждение: теплообменник способен охлаж

дать воздух в помещении за счет холодного уличного
воздуха (если на улице прохладнее, чем в помещении).
Экономичный режим, особенно полезен в ночное время.

• Подключение к линии TCC-Link.
• Внешнее статич. давление до 175 Па.
• Дренажная помпа с высотой подъема конденсата

до 330 мм от нижней поверхности подвесного потолка.

• Приток свежего воздуха
• Рекуперация тепла
• Совместимость с VRF

Конструкция блока

Плата управления

Теплообменник

Свежий воздух

Обратный

воздух

Приточный

воздух

Увлажнитель

Блок DX

Заслонка

Вытяж. вентилятор

Выброс воздуха

Приточ. вентилятор

Схема системы

Воздухо-возд. теплообменник

с секцией охлажд.

Наружный блок SMMS-i

Свежий

воздух

Выброс воздуха

Обычный внутренний
блок VRF-системы

ПУЛьТ УПРАВЛеНИЯ ДЛЯ

ТеПЛООбМеННИКОВ

NRC-01HE

Модель

MMD-VN502HEXE

MMD-VN802HEXE

MMD-VN1002HEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дбА

37,5 / 36,5 / 33,5

41 / 40 / 38

43 / 42 / 40

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

101

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Модель

MMD-VNK502HEXE

MMD-VNK802HEXE

MMD-VNK1002HEXE

Холодопроизводительность (приток свежего воздуха) *

кВт

4,10 (1,30)

6,56 (2,06)

8,25 (2,32)

Теплопроизводительность (приток свежего воздуха) *

кВт

5,53 (2,33)

8,61 (3,61)

10,92 (4,32)

Питание

1 фаза - 50 Гц - 230 В (питание на внутренние блоки подается отдельно)

Эффективность теплообмена (макс/сред/мин скорость)

70,5 / 70,5 / 72,0

70,0 / 70,0 / 73,0

65,5 / 65,5 / 67,5

Энтальпийная эффект. теплообмена (обогрев) (макс/сред/мин)

56,5 / 56,5 / 58,0

56,0 / 56,0 / 59,5

52 / 52 / 54,5

Энтальпийная эффект. теплообмена (охлаждение) (макс/сред/мин)

68,5 / 68,5 / 69,0

70 / 70 / 73

66 / 66 / 68,5

Расход воздуха (макс/сред/мин скорость)

/ч

500 / 500 / 440

800 / 800 / 640

950 / 950 / 820

Внешнее статич. давление*** (максимальная скорость)

Па

95/175

105/165

110

Внешнее статич. давление*** (средняя скорость)

Па

85/150

85/140

Внешнее статич. давление*** (минимальная скорость)

Па

95/135

90/110

115

Уровень звукового давления * *** (макс/сред/мин скорость)

дбА

36,5 / 35,5 / 33,5

40 / 39 / 38

42 / 41 / 39

Способ увлажнения воздуха **

поверхностное увлажнение

Давление воды

МПа

0,02 - 0,49

Расход воды

кг/ч

Размеры (ВхШхГ)

мм

430 х 1140 х 1690

40 х 1189 х 1739

Масса

кг

111

112

Допустимые условия - уличный воздух

обогрев: от -15 до +21, охлаждение: от -5 до +43

Допустимые условия - в помещениях

обогрев: до +28, охлаждение: от +21 до +32, относит. влажность до 80%

Воздухо-воздушный теплообменник + секция охлаждения

Воздухо-воздушный теплообменник + секция охлаждения + увлажнитель

* Уровень шума измеряется на 1,5 м ниже центра блока.
** Увлажнение воздуха возможно в режиме обогрева.
Качество воды, используемой для увлажнения, должно соответствовать стандартам для водопроводной воды, жесткость не выше 100 мг/литр
*** Параметры измерены при напряжении питания 230 В.

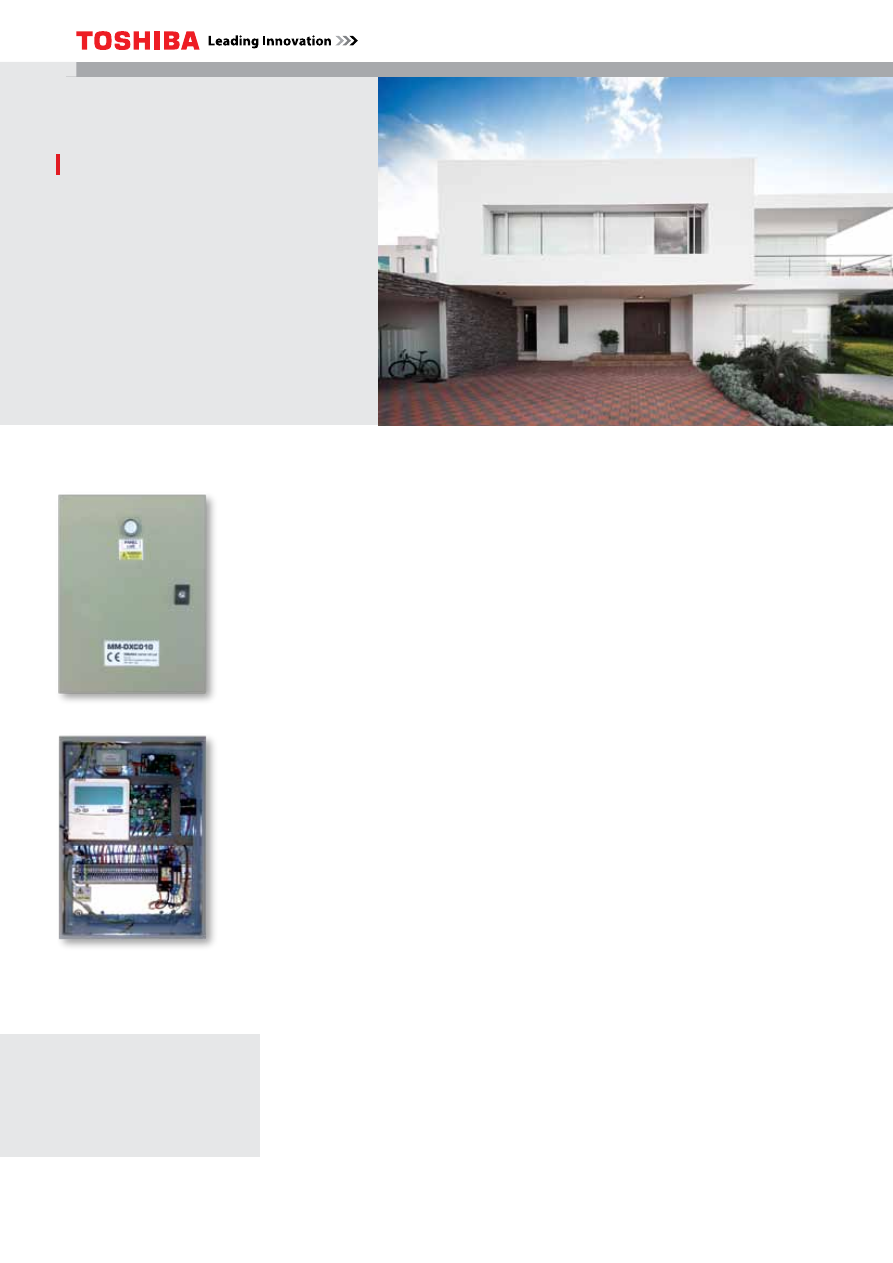

Интерфейс для подключения

секции охлаждения (DX):
SMMS-i

SMMS

Mini-SMMS

SHRM-i

MM-DXC010 + DXV**0

MM-DXC010 + MM-DXC012 + DXV**0

ОСОбеННОСТИ

• Приток свежего воздуха позволяет улучшить микроклимат в помещениях, повысить

содержание кислорода и избежать «синдрома больных зданий». Для многих типов
помещений законодательство устанавливает минимальные нормы притока свежего
воздуха с улицы, который должен приходиться на человека в час.

• В настоящее время подача свежего воздуха в здания осуществляется чаще всего при

помощи автономных приточных установок. Такие приточные установки выпускаются
различными производителями и осуществляют лишь предварительную подготовку
воздуха.

• Комплект DX Coil предназначен для подключения к VRF системам Toshiba секции

обработки воздуха (охлаждение/обогрев) приточной вентиляции сторонних про-
изводителей. В результате обеспечивается одновременный приток свежего воздуха
и кондиционирование.

В состав входят:

–   Контроллер управления ведущий – MM-DXC010
–   Контроллер управления ведомый – MM-DXC012
–   Расширительный вентиль (5,6 - 8,0 кВт) – MM-DXV080
–   Расширительный вентиль (11,2 - 16,0 кВт) – MM-DXV140
–   Расширительный вентиль (22,4 - 28,0 кВт) – MM-DXV280

• Контроллер MM-DXC010 применяется для управления секцией вентиляции с произ

водительностью до 10 НР (28 кВт), а в комбинации с ведомыми контроллерами мо-
жет управлять секциями с производительностью до 48 НР (134,4 кВт по охлаждению).
К одному ведущему контроллеру MM-DXC010 можно подключать не более 4 ведомых
контроллеров MM-DSC012.

ПРеИМУщеСТВА

• Совместим с VRF-системами Toshiba любого типа: MiNi-SMMS, SMMS, SMMS-i и SHRM-i.

Взаимодействие контроллеров MM-DXC с системой VRF осуществляется по линии
TCC-Link

• Управление осуществляется с помощью стандартного пульта Toshiba (RBC-AMT32E

или RBC-AMS51E-EN).

• Актуатором расширительных вентилей MM-DXV является шаговый электродвигатель.

Расширительный вентиль управляется контроллерами MM-DXC.

• Регулирование температуры выполняется при помощи температурного датчика ТА,

расположенного в потоке исходящего воздуха (задается с пульта дистанционного
управления).

• Предохранитель отключает агрегат в случае неисправности вентилятора.

Интерфейс состоит из двух
компонентов:
1) Контроллер
2) Набор клапанов
(три типоразмера)

Контроллер

Ведущий контроллер

DXC010

Комплект клапанов

DXV080

DXV140

DXV280

Типоразмер (код производительности)

НР

2,5

Максимальный расход воздуха

/ч

720/900/1080

1060/1320/1580

1280/1600/1920

1680/2100/2520

2880/3600/4320

3360/4200/5040

Холодопроизводительность

кВт

5,6

7,1

8,0

11,2

14,0

22,4

28,0

Теплопроизводительность

кВт

6,3

8,0

9,0

12,5

16,0

25,0

31,5

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012

2 х DXC012

Расширительный вентиль

DXV140 х 2

DXV140

Расширительный вентиль

DXV280

DXV280 х 2

DXV280 х 3

Расход воздуха (мин.,/станд./макс.)

/ч

3700/5600/7480

4730/6400/8060

5760/7200/8640 6240/7800/9360 6720/8400/10080 7610/10000/12380 8640/10800/12960

Холодопроизводительность

кВт

32,0

38,4

44,8

50,4

56,0

60,8

67,2

Теплопроизводительность

кВт

36,0

43,0

50,0

56,5

63,0

68,0

75,0

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012 х 2

DXC012 х 3

Расширительный вентиль

DXV280 х 3

DXV280 х 4

Расход воздуха (мин.,/станд./макс.)

/ч

9120/11400/13680

9600/12000/14400

10080/12600/15120

11520/14400/17280

12000/15000/18000 12480/15600/18720

Холодопроизводительность

кВт

72,8

78,4

84,0

89,6

95,2

100,8

Теплопроизводительность

кВт

81,5

88,0

94,5

100,0

106,5

113,0

Питание

В-фаз-Гц

220/240-1-50

Типоразмер (код производительности)

НР

Ведущий контроллер

DXC010

Ведомый контролллер

DXC012 х 3

DXC012 х 4

Расширительный вентиль

DXV280 х 4

DXV280 х 5

Расход воздуха (мин.,/станд./макс.)

/ч

12960/16200/19440

13440/16800/20160

14880/18600/22320

15360/19200/23040

15840/19800/23760 16320/20400/24480

Холодопроизводительность

кВт

106,4

112

117,6

123,2

128,8

134,4

Теплопроизводительность

кВт

119,5

126,0

131,5

138,0

144,5

151,0

Питание

В-фаз-Гц

220/240-1-50

Автономная приточная установка
(приобретается отдельно)

Наружный блок VRF Toshiba

Внутренние блоки VRF Toshiba

Пульт управления

Фреоновая трасса

Контроллер
приточной
установки

Пульт управления
(приобретается
отдельно)

Технические характеристики: интерфейс приточной установки MM-DXC010 + DXV**0

Технические характеристики MM-DXC010 + MM-DXC012 + DXV**0

Допустимая температура: охлаждение 15 ~ 24

С (по влажному термометру)

обогрев 15 ~ 28

С (по сухомутермометру)

Масса контроллера: 12 кг

Размеры контроллера 400 х 300 х 150 мм

Внутр. блок

Наименование

Модель

Подходит для:

внутренних блоков SMMS-i

Описание

Замечания

4-поточный

кассетный блок

Стандартная панель

RBC-U31PG(W)-E

MMU-AP***2H

Обязательный аксессуар

Использ. с TCB-GFC1602UE

Прямая панель белого цвета

RBC-U31PGS(W)-E

Прямая панель серого цвета

RBC-U31PGS(WS)-E

Камера фильтрации свежего воздуха

TCB-GFC1602UE2

MMU-AP***2H

Для камеры притока свежего воздуха

Камера притока свежего воздуха

TCB-GB1602UE2

Для притока свежего воздуха, с использ. съемной стенки и камеры фильтрации

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***2H, 4SH-E, 4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Прокладка, регулирующая высоту

TCB-SP1602UE

MMU-AP***2H

Высота 50 мм

Комплект для изменения направления

подачи воздуха

TCB-BC1602UE

Перекрывает воздуховыпускное отверстие (комплект 3 шт.)

4-поточный

компактный

кассетный блок

(600х600)

Потолочная панель

RBC-UM11PG(W)E

MMU-AP***4MH-E

Обязательный аксессуар

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***4MH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

2-поточный

компактный

кассетный блок

Потолочная панель

RBC-UW283PG(W)-E MMU-AP0072/0092/0122/0152WH

Обязательный аксессуар

RBC-UW803PG(W)-E MMU-AP0182/0242/0272/0302WH

RBC-UW1403PG(W)-E MMU-AP0362/0484/0562WH

Фланец для подачи свежего воздуха

TCB-FF151US-E

MMU-AP***2WH

Для облегченного притока свежего воздуха, с использ. съемной стенки

Камера фильтров

TCB-FC283UW-E

MMU-AP0072/0092/0122/0152WH

TCB-FC803UW-E

MMU-AP0182/0242/0272/0302WH

TCB-FC1403UW-E

MMU-AP0362/0484/0562WH

Фильтр сверх-длительного

использования

TCB-LF283UW-E

MMU-AP0072/0092/0122/0152WH

Использ. с камерой фильтрации

Использ. с TCB-FC283UW-E

TCB-LF803UW-E

MMU-AP0182/0242/0272/0302WH

Использ. с TCB-FC803UW-E

TCB-LF1403UW-E

MMU-AP0362/0484/0562WH

Использ. с TCB-LF1403UW-E

1-поточный

кассетный блок

Потолочная панель

RBC-UY136PG

MMU-AP0074/0094/0124YH-E

Обязательный аксессуар

RBC-US21PGE

MMU-AP0154/0184/0244SH-E

Камера для горизонтальной подачи

воздуха

TCB-BUS21WHE

Фланец для подачи свежего воздуха

TCB-FF101URE2

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный

компактный блок

Фланец для подачи свежего воздуха

TCB-FF101URE2

MMU-AP***4SPH-E

Для облегченного притока свежего воздуха, с использ. съемной стенки

Канальный

высоконапорный

блок и

канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM1D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 65% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFM2D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFM3DE

MMD-AP0724/0964H-E ,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр класса 90

TCB-UFH5D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 90% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-UFH6D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-UFH7DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF1D-1E

MMD-AP0184H-E

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY21DE

MMD-AP0484H-E (2 шт)

Использ. с TCB-FCY51DE

TCB-PF2D-1E

MMD-AP0244/0274/0364H-E (2 шт)

Использ. с TCB-FCY31DE

TCB-PF3DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Использ. с TCB-FCY100DE

или TCB-PF3DE (HFE)

Камера фильтров

TCB-FCY21DE

MMD-AP0184H-E

Для высокоэффективных фильтров или фильтра грубой очистки

TCB-FCY31DE

MMD-AP0244/0274/0364H-E

TCB-FCY51DE

MMD-AP0484H-E

TCB-FCY100DE

MMD-AP0724/0964H-E,

MMD- AP0721/0961HFE

Дренажная помпа

TCB-DP31DE

MMD-AP0184H-E - AP0484H-E

Подъем до 330 мм

TCB-DP32DE

MMD-AP0724/0964H-E

Канальный блок

со 100% притоком

свежего воздуха

Фильтр класса 65

TCB-UFM4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 65% (колориметрический метод NBS)

Использ. с TCB-PF4D-1E

Фильтр класса 90

TCB-UFH8D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 90% (колориметрический метод NBS)

Фильтр предварительной очистки,

длительного срока службы

TCB-PF4D-1E

MMD-AP0481HFE

Эффективность удаления пыли: 50% (колориметрический метод

измерения NBS)

Использ. с TCB-FCY51DFE

Камера фильтров

TCB-FCY51DFE

MMD-AP0481/0721/0961HFE

Для высокоэффективных фильтров или фильтра грубой очистки

Дренажная помпа

TCB-DP32DFE

MMD-AP0481/0721/0961HFE

Подъем до 330 мм

Подпотолочный

блок

Дренажная помпа

TCB-DP22CE2

MMC-AP0154/0184H-E

Подъем до 600 мм

Использ. с TCB-KP12CE2

MMC-AP0244-0484H-E

Использ. с TCB-KP22CE2

Комплект коленчатых патрубков

TCB-KP12CE2

MMC-AP0154/0184H-E

Для подключения дренажной помпы

TCB-KP22CE2

MMC-AP0244-0484H-E

Рекуператор +

секция охлаждения Дренажная помпа

TCB-DP31HEXE

MMD-VN502/802/1002HEXE,

MMD-VNK502/802/1002HEXE

Подъем до 330 мм

Все блоки

Соединительный кабель

RBC-CBK15FE

Позволяет удлинить ветвь трассы до 15 м.

Аксессуары для внутренних блоков

Внешний вид

Наименование

модели

Использование (зависит от кода мощности внутренних блоков)

Y-образный разветвитель (тройник)

RBM-BY55E

до 6,4 (для SMMS, SMMS-i and MiNi-SMMS)

RBM-BY105E

от 6,4 до 14,2 (для SMMS-i, SMMS)

RBM-BY205E

от 14,2 до 25,2 (для SMMS-i, SMMS)

RBM-BY305E

25,2 и более (для SMMS-i, SMMS)

Коллекторы

RBM-HY1043E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 4 отвода)

RBM -HY2043E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 4 отвода)

RBM-HY1083E

Менее 14,2 (для SMMS-i, SMMS)

(макс. 8 отводов)

RBM-HY2083E

от 14,2 до 25,2 (для SMMS-i, SMMS) (макс. 8 отводов)

Разветвители для соединения

наружных блоков

RBM-BT14E

Менее 26 (для SMMS-i)

RBM-BT24E

26 и более (для SMMS-i)

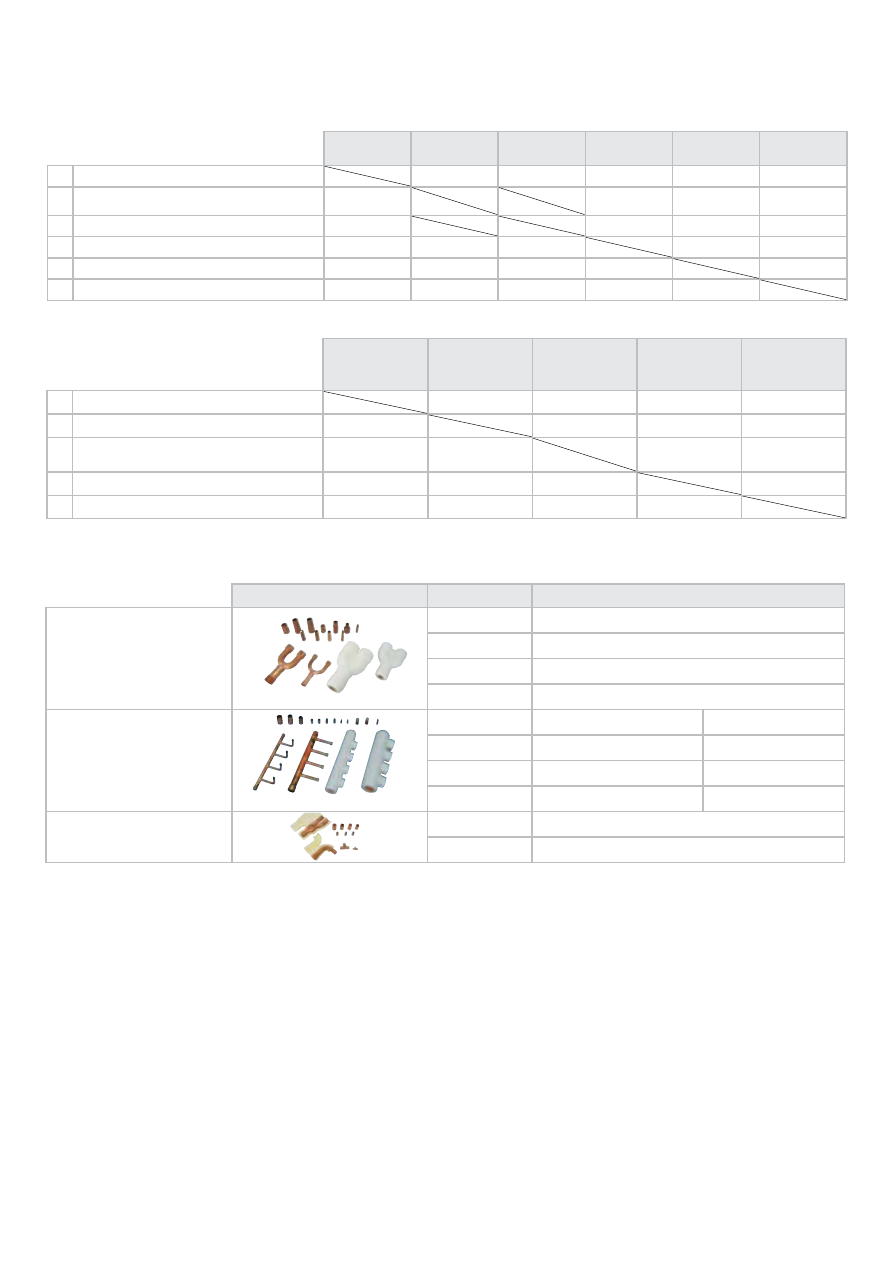

1) Таблица сочетаний аксессуаров для

4-поточного кассетного блока

Потолочная панель

ПРАВИЛьНО

Приточная камера + Камера притока свежего воздуха

и фильтрации

ПРАВИЛьНО

—

ПРАВИЛьНО

Камера притока свежего воздуха и фильтрации

ПРАВИЛьНО

Фланец для подачи свежего воздуха

ПРАВИЛьНО

Прокладка, регулирующая высоту

ПРАВИЛьНО

—

ПРАВИЛьНО

Комплект для изменения направления подачи воздуха

ПРАВИЛьНО

2) Таблица комбинаций аксессуаров для

высоконапорного канального блока

и блока со 100% притоком воздуха

Фильтр класса 65

—

ПРАВИЛьНО

Фильтр класса 90

—

ПРАВИЛьНО

Фильтр предварительной очистки, длительного

срока службы

ПРАВИЛьНО

Камера фильтров

ПРАВИЛьНО

Дренажная помпа

ПРАВИЛьНО

Оборудование для фреоновой трассы

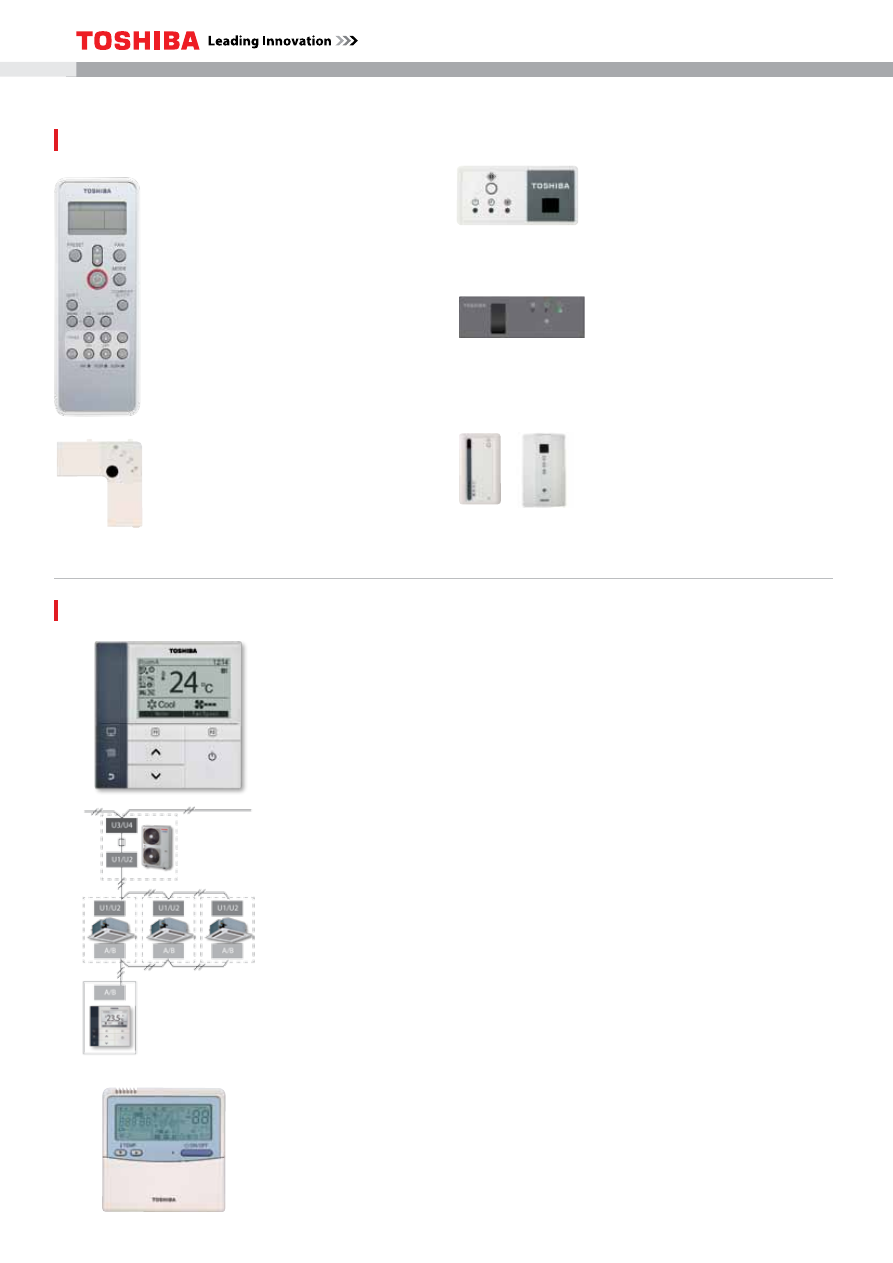

беспроводное управление

Проводное управление

• Беспроводной пульт ДУ совместим с не

сколькими типами внутренних блоков.

• Новый эргономичный дизайн.
• Турбо-режим: мощный поток воздуха бы

стро охладит или обогреет помещение.

• Режим «комфортный сон»: оптимальные

условия для сна и автоматическое отклю-
чение внутреннего блока через 1, 3, 5 или
9 часов.

• Бесшумный режим: вентилятор внутрен

него блока работает на сверх-низкой ско-
рости практически бесшумно.

• Монтируется в углу кассетного блока
• Используется с новым 4-поточным кассет

ным блоком.

• Монтируется в каркас передней

панели.

• Используется с подпотолочным

и 1-поточным кассетным блоком.

• Монтируется на стену или потолок.
• Используется с кассетными, потолоч

ными, напольными и канальными (кроме
высоконапорных) блоками.

Проводной пульт Lite-Vision plus c недельным таймером

RBC-AMS51E-EN

Приемник сигнала

RBC-AX22CE2 / RBC-AX32CE2

Новый пульт ДУ

WH-L11SE

Приёмник сигнала

RBC-AX32U(W)-E

Приёмник сигнала

TCB-AX21E2 / TCB-AX32E2

Приёмник сигнала

RBC-AX23UW(W)-E

• Монтируется в каркас передней

панели.

• Используется с новым 2-поточным

кассетным блоком.

• Позволяет назначить имя для каждого помещения. Это имя будет отображаться на дис

плее и облегчать идентификацию помещений при регулировке и мониторинге системы
кондиционирования.

• Современный дизайн пульта с крупным дисплеем, обновленная удобная структура меню.
• Возможность выбора языка (в том числе меню на русском языке).
• Энергосберегающий режим включается по таймеру и позволяет снизить расход элек

троэнергии.

• Температура в помещении всегда отображается на дисплее.
• Две «горячие клавиши» (F1, F2) для быстрого доступа к наиболее часто используемым

функциям кондиционера.

• Удобное расположение информации на дисплее, в том числе название модели внутрен

него блока и его серийным номер.

• Уставка температуры в помещении может регулироваться и отображаться с точность

до 0.5°C.

• Встроенный аккумулятор для аварийного электропитания. Все уставки сохраняются

в памяти в случае перебоя электроснабжения длительностью до 48 часов.

• В пульт встроен датчик температуры, который можно использовать вместе датчика в воз

духозаборнике внутреннего блока.

• Пульт позволяет управлять одним внутренним блоком или группой до 8 блоков.

Проводной пульт

RBC-AMT32E

• Стандартный пульт ДУ позволяет управлять одним внутренним блоком или группой до

8 блоков. Пульт служит для изменения параметров работы (уставок) внутреннего блока.

• Пульт позволяет увидеть аварийные коды на дисплее и настроить конфигурацию систе

мы. Возможно подключение недельного таймера.

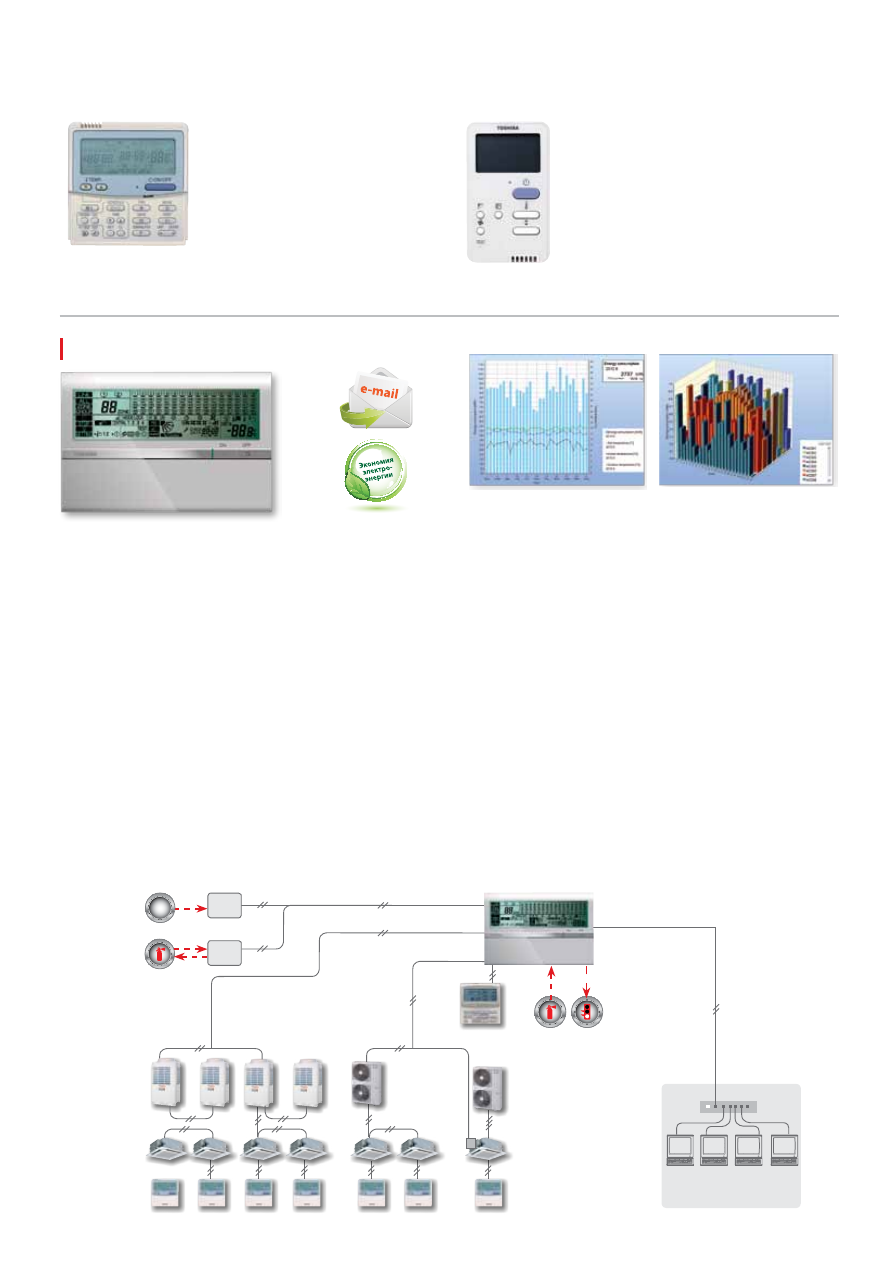

Центральное управление

Упрощенный проводной пульт

RBC-AS41E

• Подключается аналогично стандартному пуль

ту, но имеет меньше функций и стоит дешевле.

• У данного пульта отсутствует таймер и возмож

ность настройки параметров внутреннего бло-
ка. На дисплее упрощенного пульта могут ото-
бражаться аварийные коды.

Пульт ДУ с недельным таймером

RBC-AMS41E

• Этот пульт управления похож на RBC-

AMT32E, но в отличие от него позво-
ляет программировать работу конди-
ционера на 7 дней.

Функции:

время работы, включение/

отключение, переключение режимов
работы, уставки температуры, ограни-
чение использования кнопок.

* Адаптор TCC-Link для подключения к системе внутренних блоков полупромышленных кондиционеров Toshiba Digital/Super Digital

RS-485

TCC-Link, линия 1

TCC-Link, линия 2

таймер

TCB-EXS21TLE Цифровой

вход

Цифровой

выход

TCB-PCNT30TLE2*

Сигналы

цифрового

ввода-вывода

Сигналы счетчика

расхода

электроэнергии

Сетевой

концентратор

До 32 учетных записей

пользователей, до 4

пользователей одновременно

Программное обеспечение

для управления через веб-интерфейс

Для удобного управления системой и идентификации блоков
можно задать имена для каждой зоны, этажа или владельца
(арендатора) помещений.

Особенности

• Просмотр информации в виде списка: данные всех внутренних

блоков одновременно видны на экране.

• Просмотр уставок блока: все основные данные конкретного

внутреннего блока отображаются в главном окне.

• Функции сложного управления и создание общего расписания

работы.

• Одновременно через веб-интерфейс могут подключаться

до 4 пользователей.

• В общей сложности в системе можно создать до 32 учетных за

писей пользователей с различными уровнями доступа. Хотя бы
один пользователь должен иметь максимальный уровень до-
ступа «Администратор».

Новый пульт центрального управления

Smart Manager BMS-SM1280ETLE

Пульт Smart Manager имеет те же функции, что и модель BMS-
CM1280TLE (Compliant Manager), но в дополнение к ним имеет
возможности web-применения: подключение к компьютеру
в локальной сети, контроль расхода электроэнергии и отправка
отчетов.

Особенности нового пульта

• Подключение к персональному компьютеру или локальной сети.

Мультиязычный веб-интерфейс (в том числе управление на рус-
ском языке)

• Контроль расхода электроэнергии и отправка отчетов: сравнение

энергопотребления любых блоков системы за любые периоды
времени.

• Управление и создание расписания работы на длительный пери

од с помощью календаря

• Доступны дополнительные устройства цифрового ввода-вывода
• Тонкий и компактный пульт управления легко установить.

Сравнение энергопотребления
за каждый день

Сравнение энергопотребления
за весь период времени

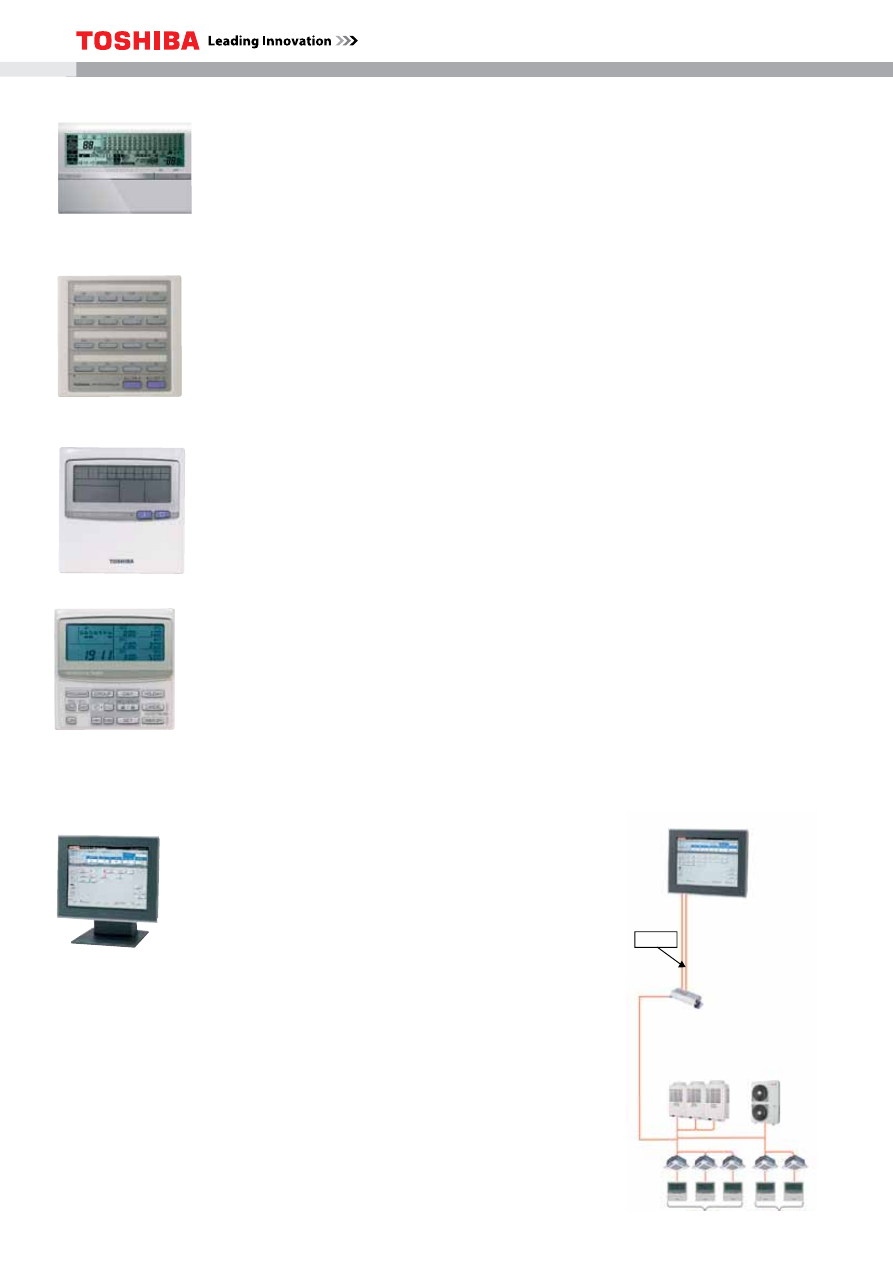

Центральный выключатель

TCB-CC163TLE2

• Индивидуальное включение / отключение до 16 внутренних блоков.
• Это упрощенное устройство для центрального управления, к которому можно подключить до

16 внутренних блоков по шине TCC-Link. Каждый блок легко включить или выключить одним
нажатием кнопки.

• Переключатель работает в одой из четырех зон системы, номер зоны задается

Dip-переключателем.

Пульт центрального управления

TCB-SC642TLE2

• Индивидуальное управление максимум 64 внутренними блоками. Диагностика неисправно

стей каждого внутреннего блока. Возможно подключение недельного таймера.

• Аварийное выключение всей системы в случае пожара. К сети могут быть подключены макси

мум 4 контроллера.

Таймер дневного расписания

TCB-EXS21TLE

• Cовременное техническое устройство, позволяющее автоматически контролировать работу

внутренних блоков в течение суток. Таймер имеет два режима работы:

1. Недельный таймер

Таймер подключается к индивидуальному или центральному пульту управления внутренними
блоками.

2. Таймер дневного расписания

Таймер подключается непосредственно системе централизованного управления TCC Link, при
этом позволяет управлять максимум 64 внутренними блоками в 1-8 группах.

Пульт центр. управления Compliant Manager
BMS-CM1280TLE

• Индивидуальное управление максимум 128 внутренними блоками (подключение до 2 х 64 вну

тренних блоков по шине TCC-Link).

• Пульт центрального управления Compliant Manager – современный и удобный способ для

управления и мониторинга VRF-системы в целом, контроля расхода электроэнергии. Подклю-
чение к компьютеру еще больше расширяет возможности управления.

Сенсорный контроллер Touch Screen

• К контроллеру можно подключить 64 - 512 внутренних

блоков. Он обеспечивает недельное расписание работы
системы и учет расхода электроэнергии.

• Сенсорный контроллер Touch Screen применяется как

для небольших, так и для крупных систем кондициони-
рования, в которых необходим индивидуальный учет
электроэнергии. Он позволяет осуществлять мониторинг
и управление индивидуальным внутренним блоком, а так-
же удобный просмотр подробностей аварийного кода.

• Сенсорный контроллер Touch Screen подключается

к системе управления кондиционерами непосредствен-
но через релейный интерфейс. Возможно ограничение
доступа к системе с помощью логина и пароля.

SMMS-i

MiNi-SMMS

Сенсорный контроллер

Touch Screen

BMS-TP****ACE

BMS-TP****PWE

TCS-Net

Интерфейс

BMS-IFLSV4E

Основная шина

RS-485

BMS-TP0641ACE

BMS-TP5121ACE

BMS-TP0641PWE

BMS-TP5121PWE

содержание .. 24 25 26 27 ..
