Гусеничный тяжелый транспортер-тягач ГТ-Т. Руководство по войсковому ремонту (1980 год) - часть 8

ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ

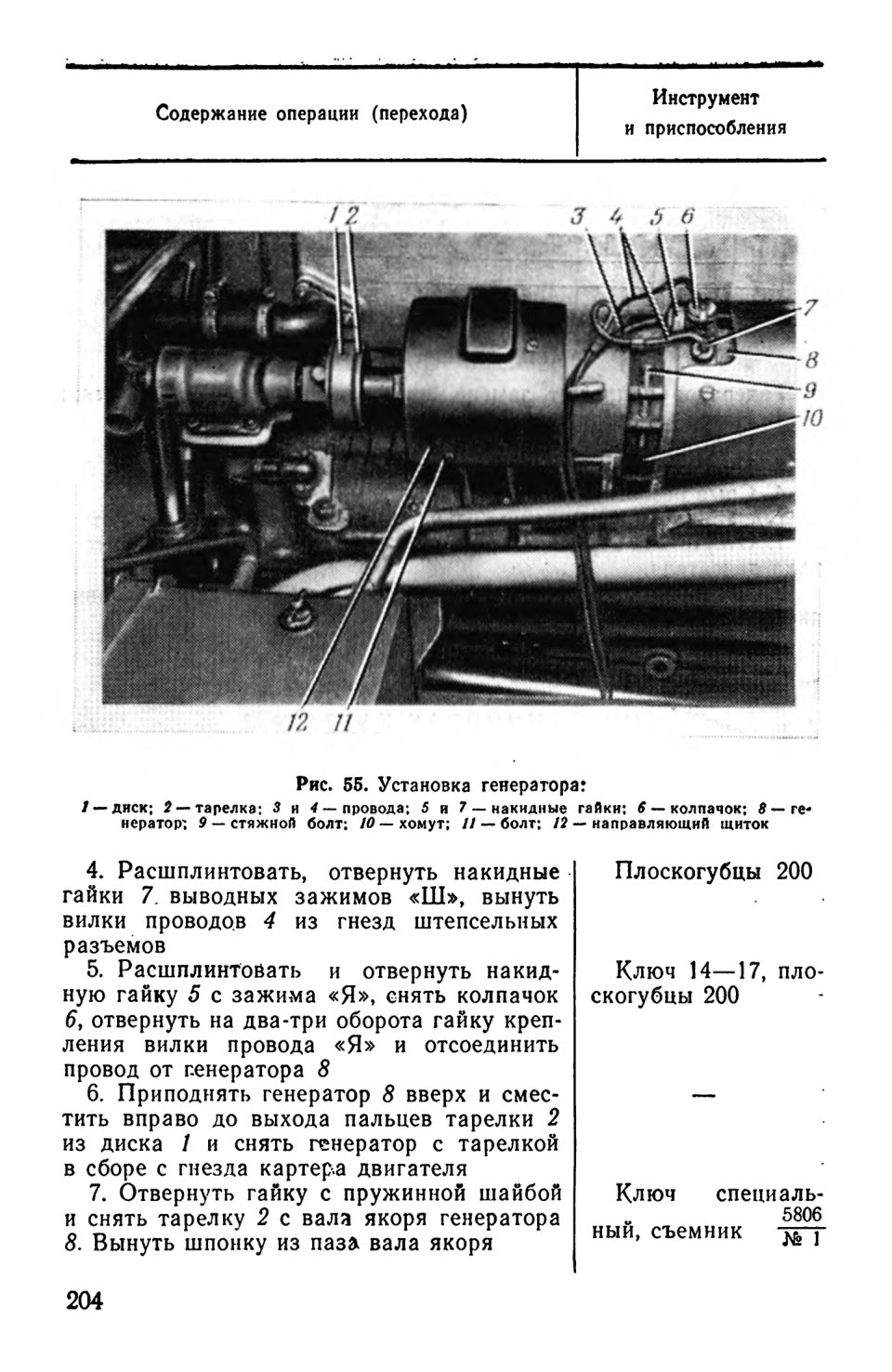

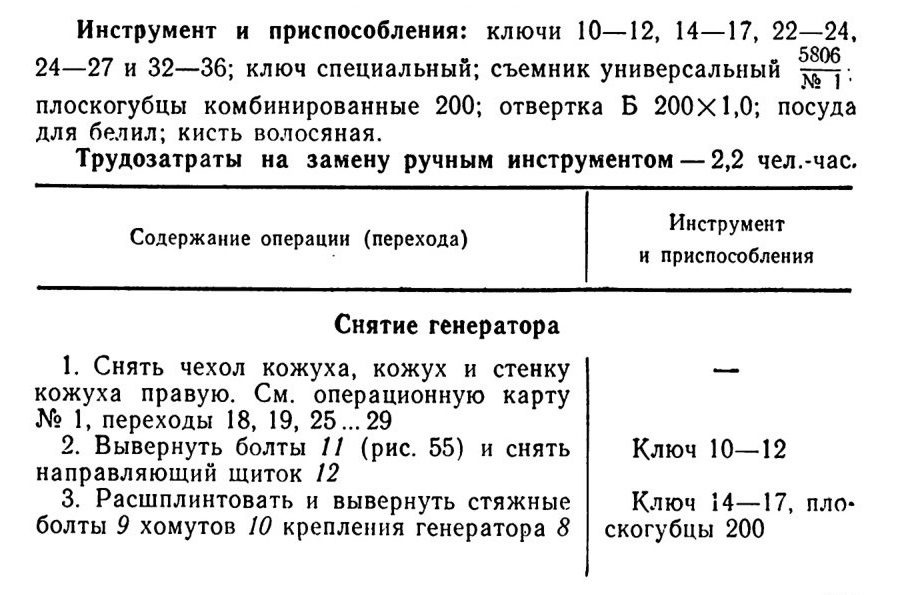

ЗАМЕНА ГЕНЕРАТОРА Г-731А

Генератор подлежит замене при следующих неисправностях:

1. Износ или разрушение подшипников вала якоря.

2. Подгорание коллектора.

3. Повреждение обмоток якоря и возбуждения.

4. Срыв резьбы вала якоря или облом крышек.

Внешними признаками указанных неисправностей являются:

1. Отсутствие зарядного тока при 770... 800 об/мин коленчатого вала двигателя.

2. Посторонние шумы при работе генератора или заклинивание якоря.

3. Генератор сильно греется.

4. Сильное искрение под щетками.

ОПЕРАЦИОННАЯ КАРТА №62

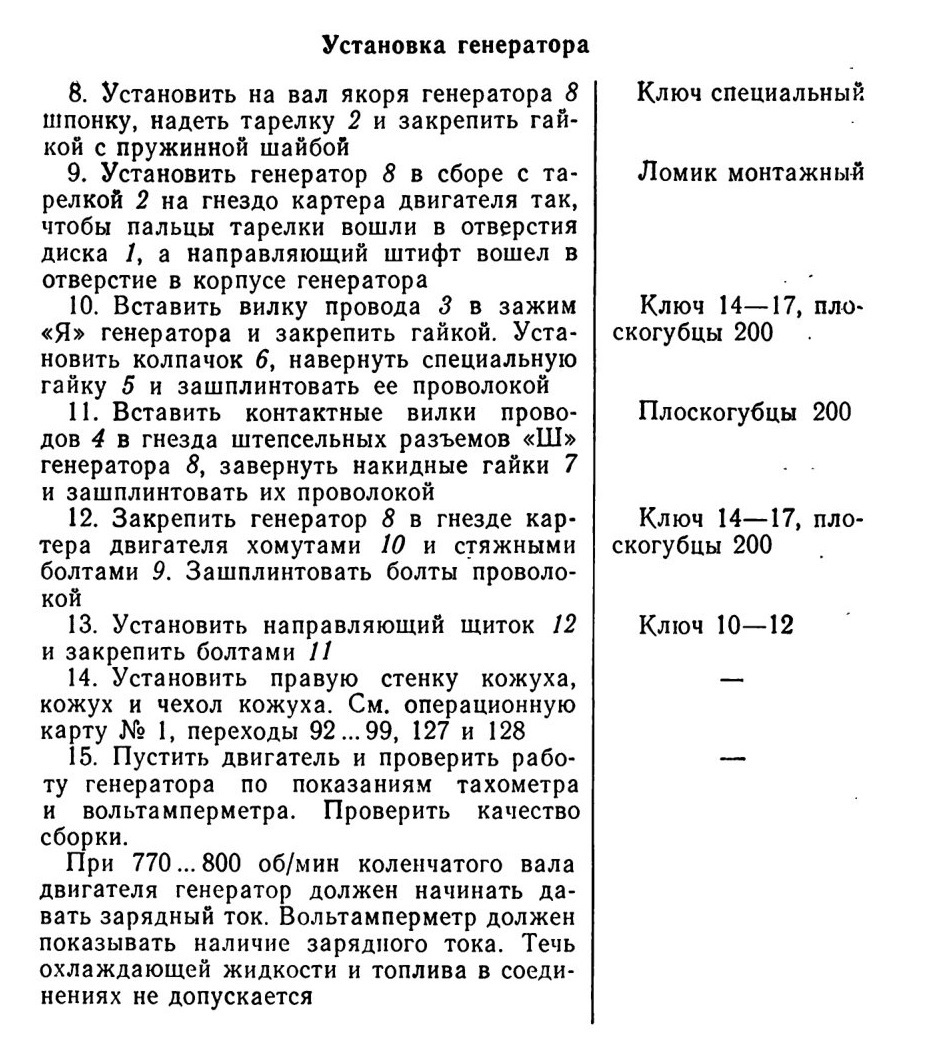

Установка генератора

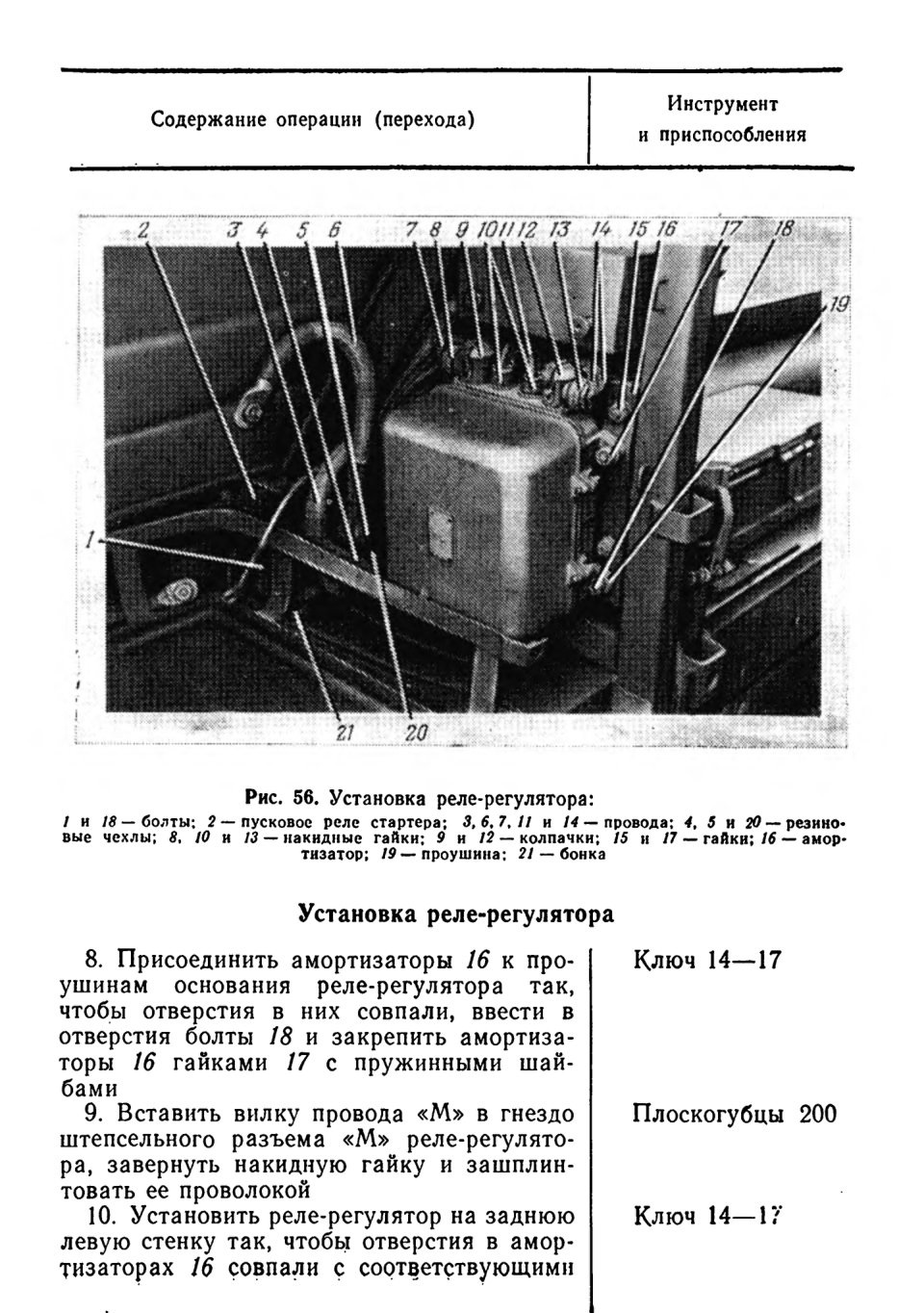

ЗАМЕНА РЕЛЕ-РЕГУЛЯТОРА РРТ-32

Реле-регулятор подлежит замене (снятию) при следующих неисправностях:

1. Разрушение контактов электромагнитных приборов.

2. Повреждение сопротивлений и обмоток электромагнитных

приборов. -

3. Нарушение регулировки электромагнитных приборов.

Внешними признаками неисправностей являются

1. Отсутствие зарядного тока при исправном автомате защиты зарядной цепи, генераторе, аккумуляторных батареях, соединительных проводах при 800 об/мин двигателя и выше.

2. Напряжение, поддерживаемое при работе реле-регулятора, ниже допустимого.

3. Амперметр показывает чрезмерную подзарядку аккумуляторных батарей.

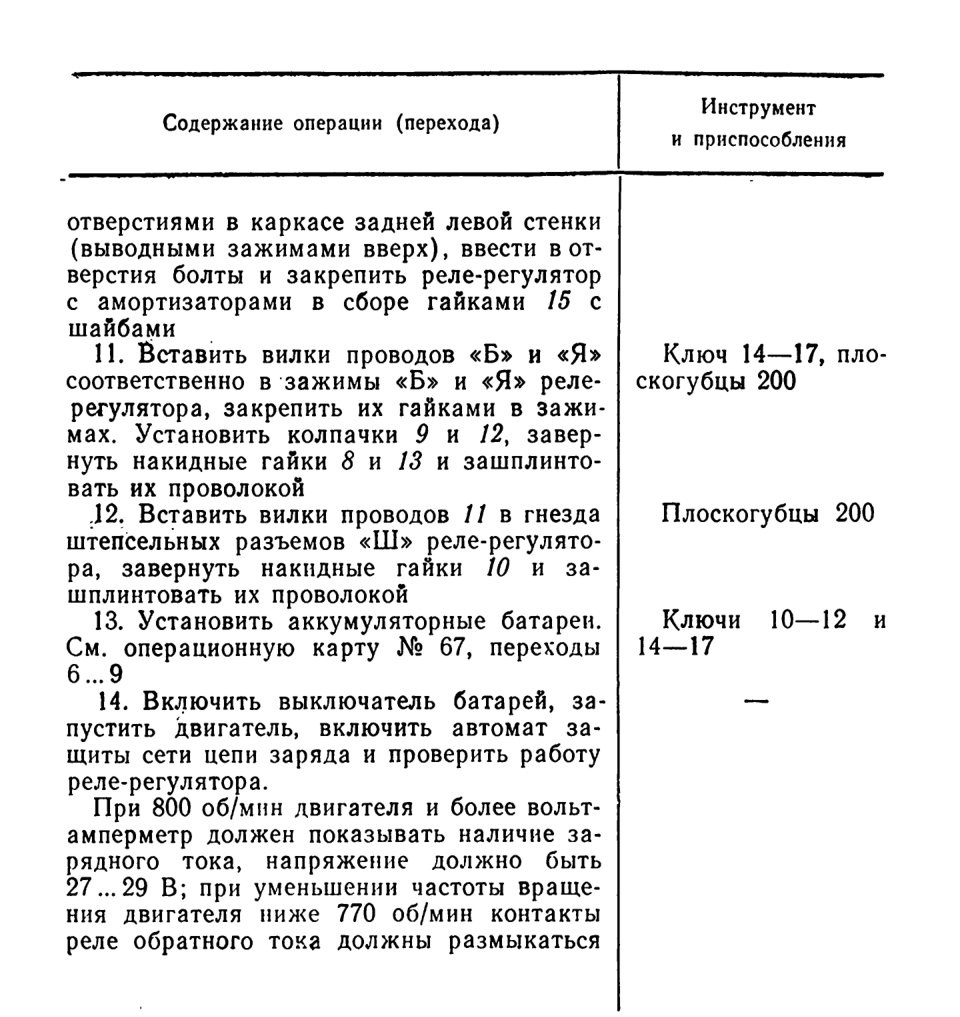

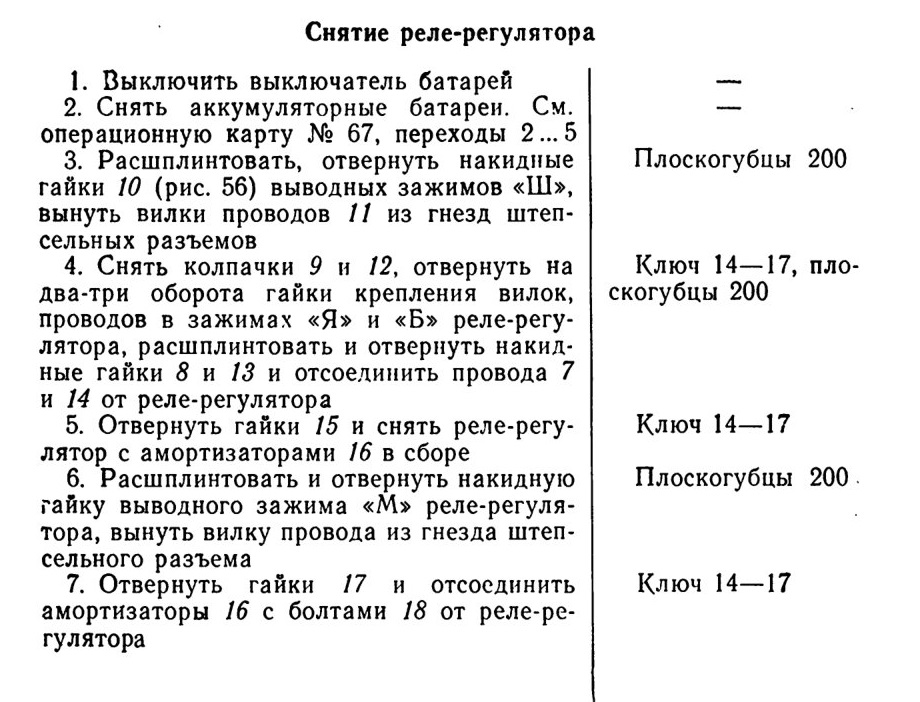

ОПЕРАЦИОННАЯ КАРТА №63
Инструмент и приспособления: ключи 10—12 и 14—17; плоскогубцы комбинированные 200.

Трудозатраты на замену ручным инструментом — 0,8 чел.-час.

ЗАМЕНА ФИЛЬТРА Ф-1 ПОДАВЛЕНИЯ ПОМЕХ РАДИОПРИЕМУ

Фильтр подавления радиопомех подлежит замене (снятию) в случае пробоя конденсатора на «массу». Внешним признаком неисправности является отсутствие зарядного тока при частоте вращения двигателя более 800 об/мин при исправных генераторе, реле-регуляторе и соединительных проводах.

ОПЕРАЦИОННАЯ КАРТА №64

Инструмент и приспособления: ключи 14 —17 и 30—32.

Трудозатраты на замену ручным инструментом — 0,6 чел, час.

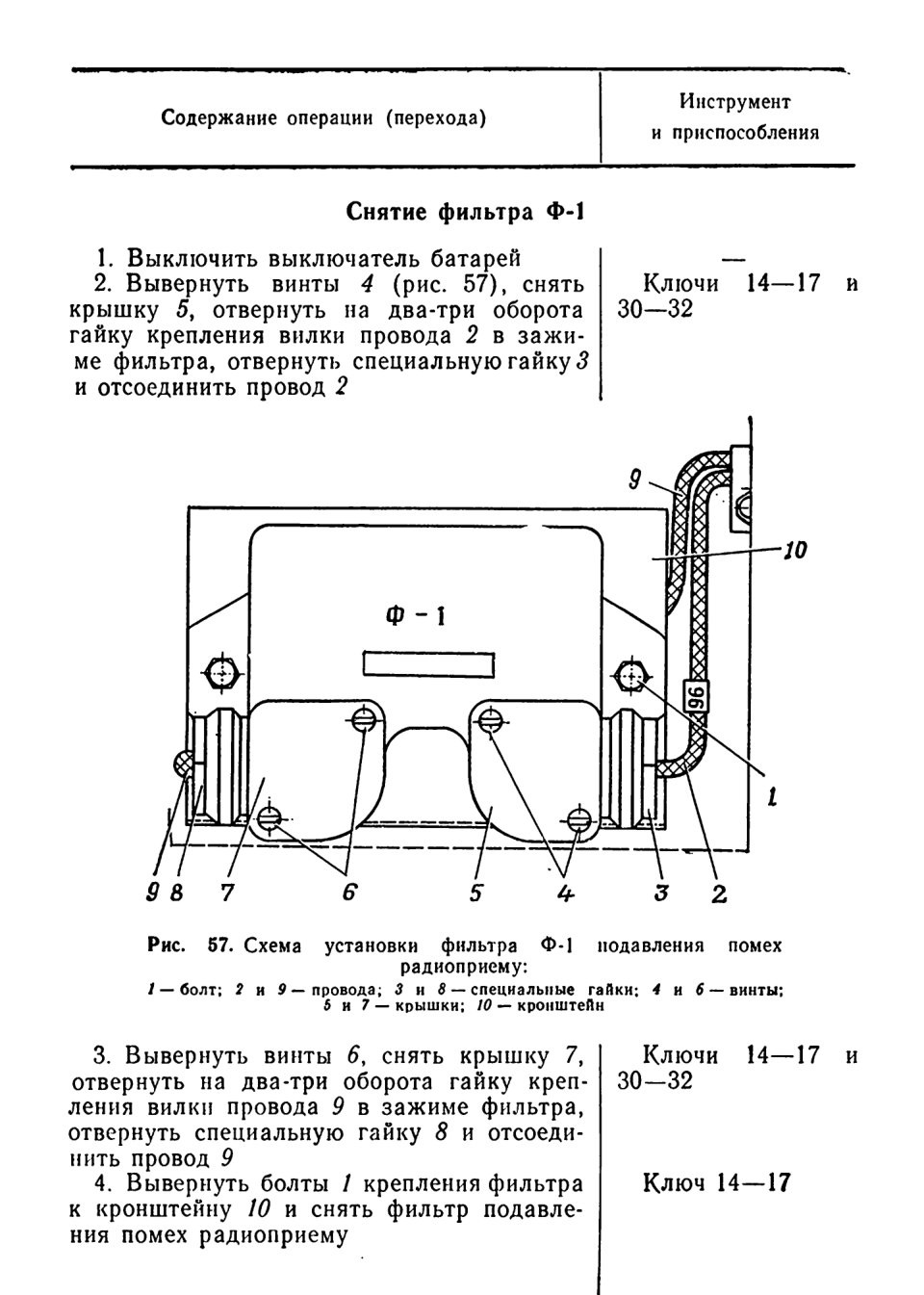

Снятие фильтра Ф-1

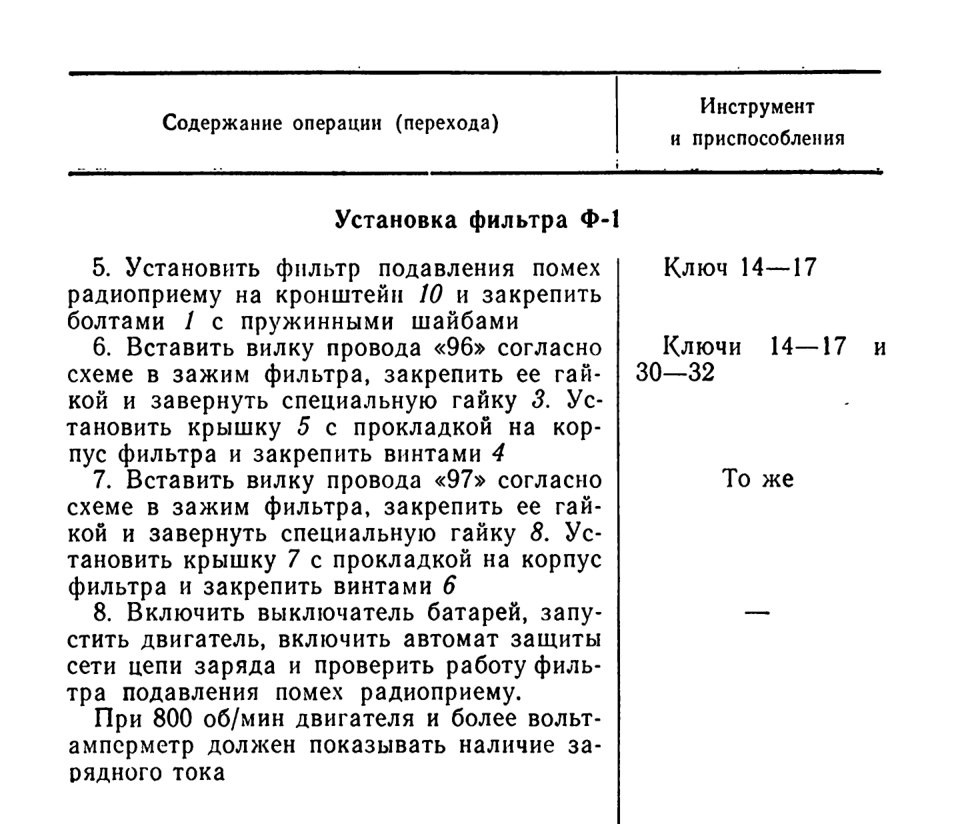

Установка фильтра Ф-1

ЗАМЕНА СТАРТЕРА СТ-721

Стартер подлежит замене при следующих неисправностях:

1. Короткое замыкание обмоток якоря или обмоток возбуждения.

2. Сильное искрение щеток и подгорание коллектора.

3. Поломка или износ зубьев шестерни.

4. Заклинивание стартера (якорь не вращается или проворачивается с усилием).

5. Механические повреждения (обрывы стяжных шпилек, облом выводных зажимов и т. д.).

ОПЕРАЦИОННАЯ КАРТА №65

Инструмент и приспособления: ключи 10—12, 14—17, 22—24 и 24—27; ломик монтажный; плоскогубцы комбинированные 200; отвертка Б 200X1; линейка измерительная металлическая 500; набор щупов Н-2 кл. 1; посуда для белил; кисть волосяная.

Трудозатраты на замену ручным инструментом — 2,3 чел.-час.

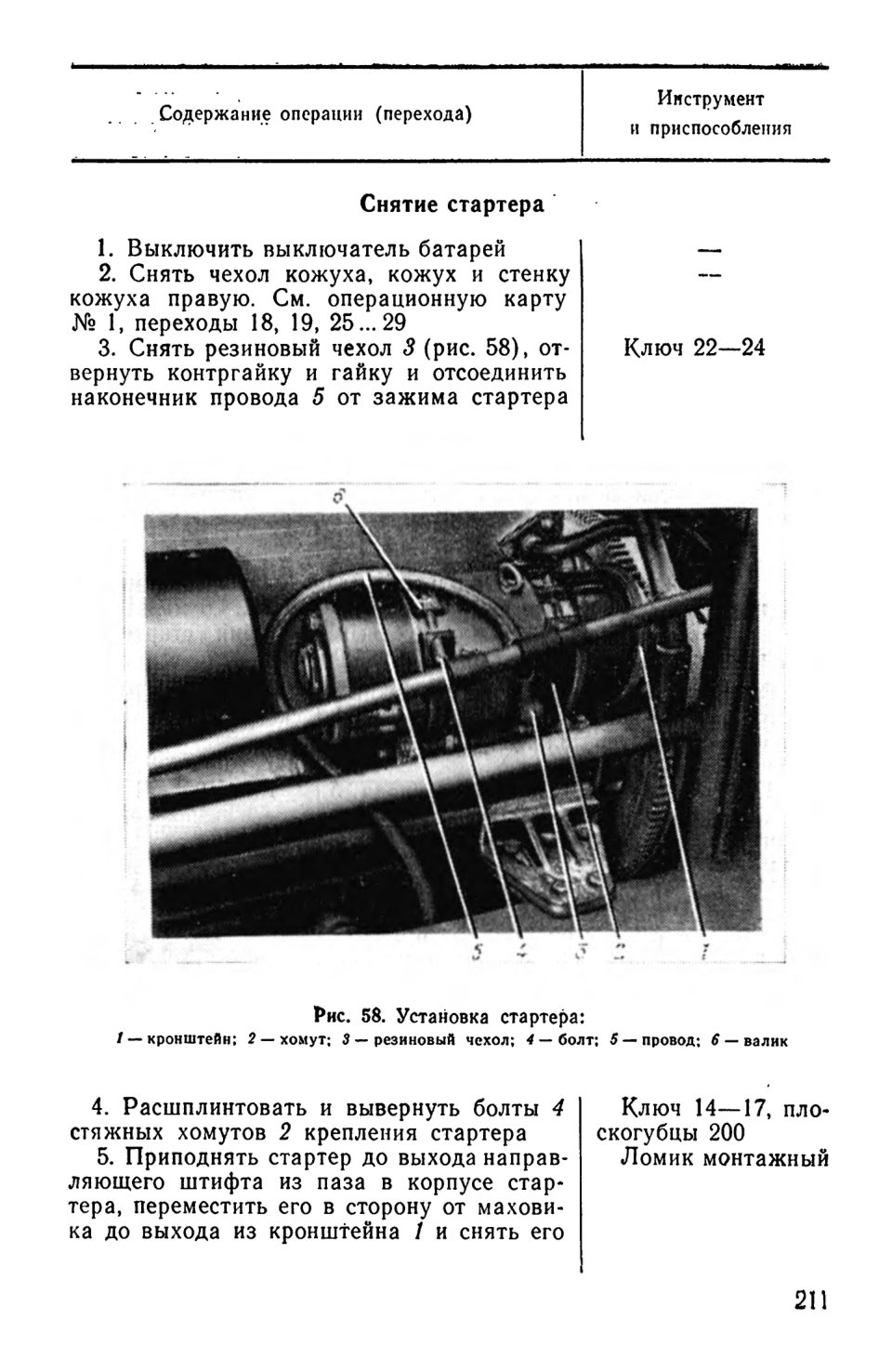

Снятие стартера

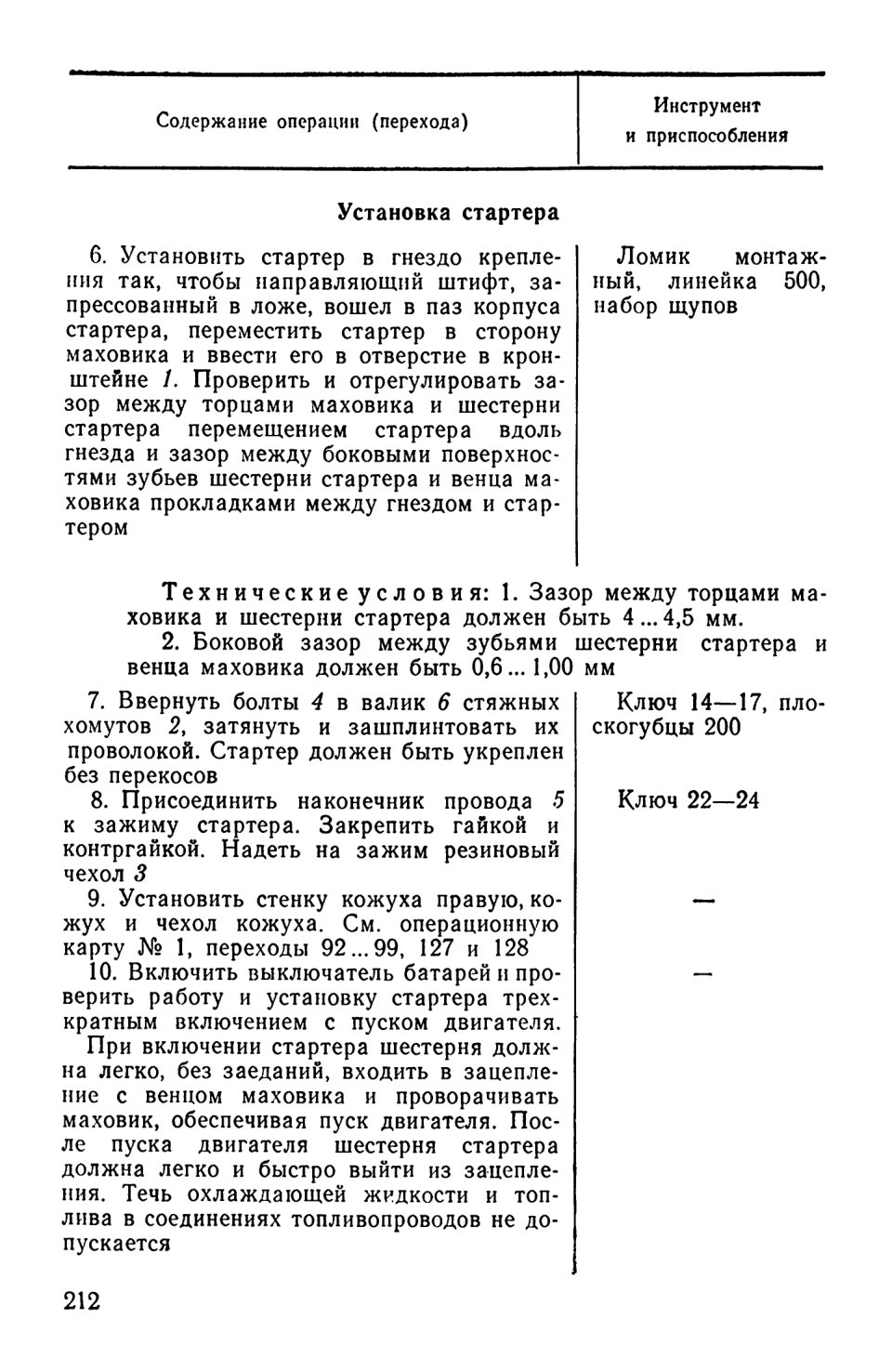

Установка стартера

ЗАМЕНА ПУСКОВОГО РЕЛЕ СТАРТЕРА РС-400
Пусковое реле стартера подлежит замене при следующих неисправностях:

1. Обрыв в обмотках реле.

2. Обгорание рабочих контактов.

3. Спекание поверхностей подвижных и неподвижных контактов.

Признаками указанных неисправностей являются:

1. При нажатии кнопки (включении выключателя ВК-316Б) стартер не включается, пе слышно характерного щелчка при срабатывании реле стартера.

2. При нажатии кнопки (включении выключателя ВК-316Б) шестерня стартера входит в зацепление с венцом маховика, но стартер не вращает коленчатый вал.

3. После пуска двигателя и при отпускании пусковой кнопки (выключении выключателя ВК-316Б) шестерня не выходит из зацепления с венцом маховика двигателя (аварийный случай, который может привести к разносу стартера).

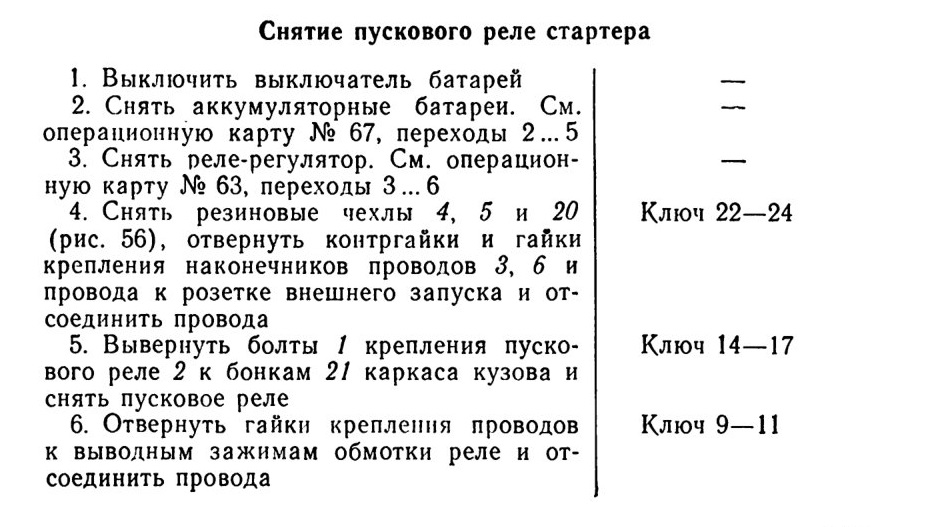

ОПЕРАЦИОННАЯ КАРТА №66

Инструмент и приспособления: ключи 9—11, 10—12, 14—17 и

22—24; плоскогубцы комбинированные 200.

Трудозатраты на замену ручным инструментом—1,0 чел.-час.

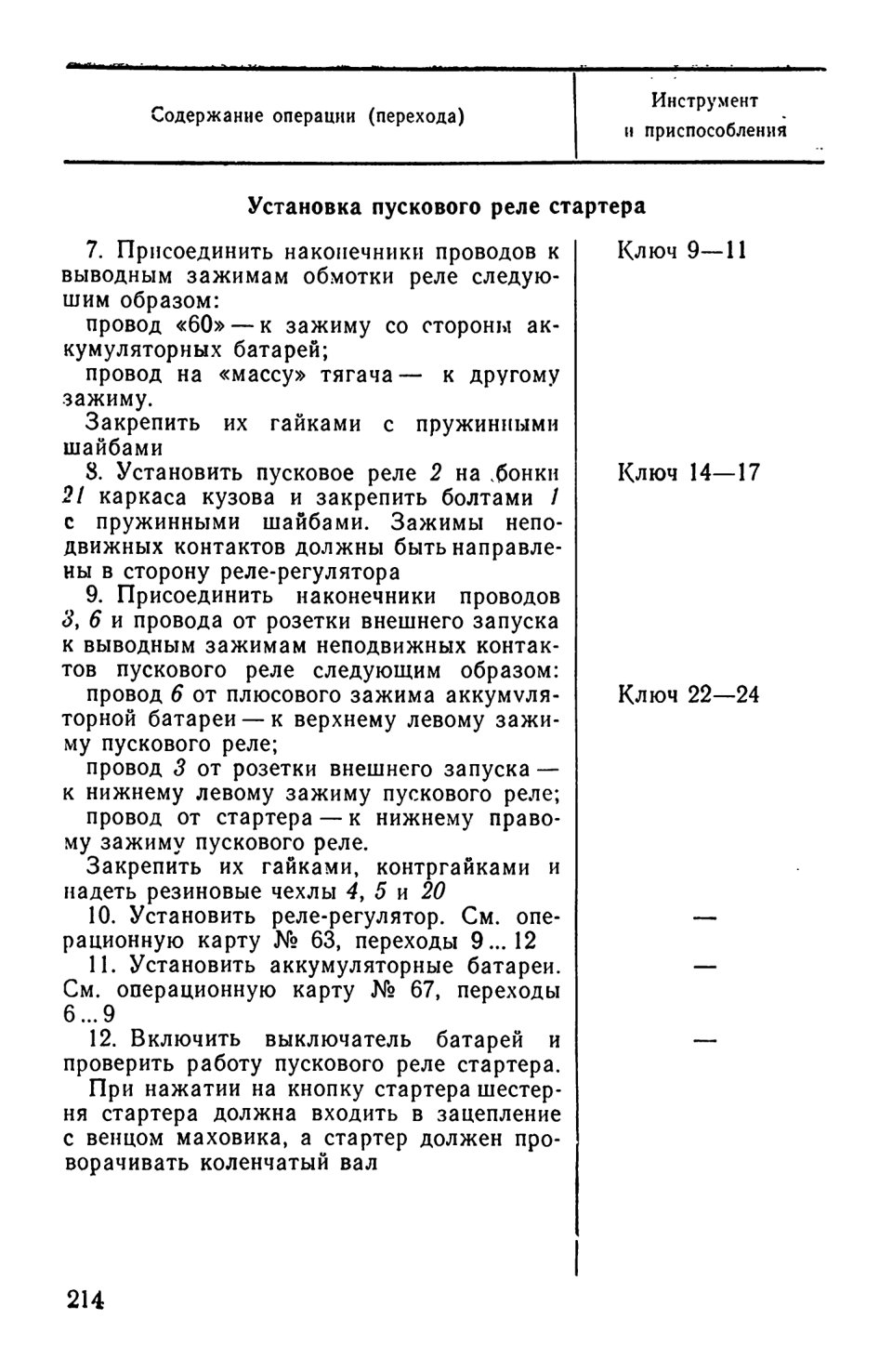

Установка пускового реле стартера

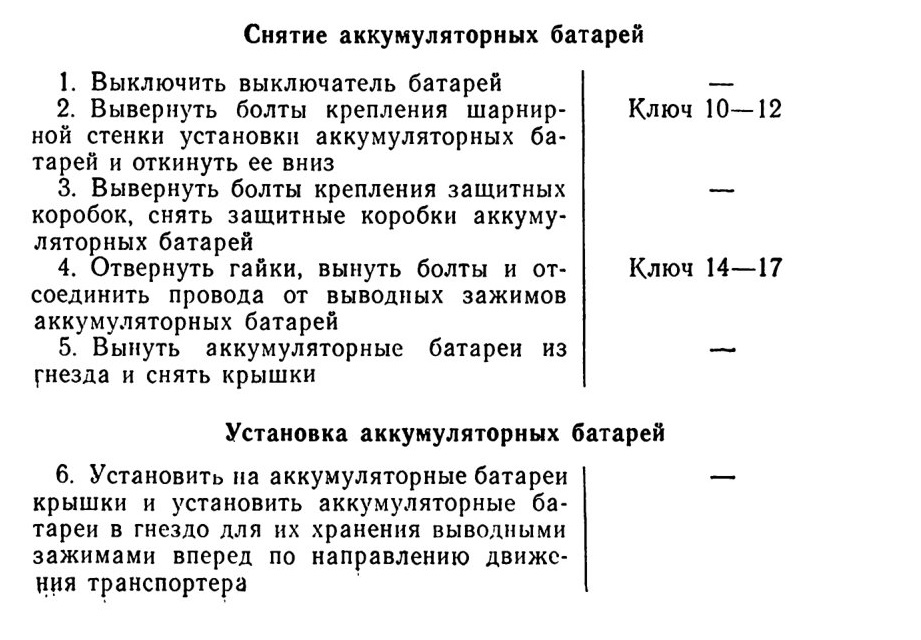

ЗАМЕНА АККУМУЛЯТОРНЫХ БАТАРЕЙ 6-СТЭН-140М

Аккумуляторная батарея подлежит замене при следующих неисправностях:

1. Поломка или обгорание выводных зажимов.

2. Разрядка батареи более чем на 50% летом и 25% зимой.

Признаками указанного разряда являются:

снижение плотности электролита на 0,08 г/см3 летом или на 0,04 г/см3 зимой;

снижение напряжения батареи до 17 В по вольтамперметру при включении стартера.

3. Течь электролита вследствие образования трещин в баках или крышках баков.

4. Короткое замыкание (или значительный саморазряд батареи).

5. Резкое снижение емкости батареи (резкое снижение напряжения в сети) при включении нагрузки.

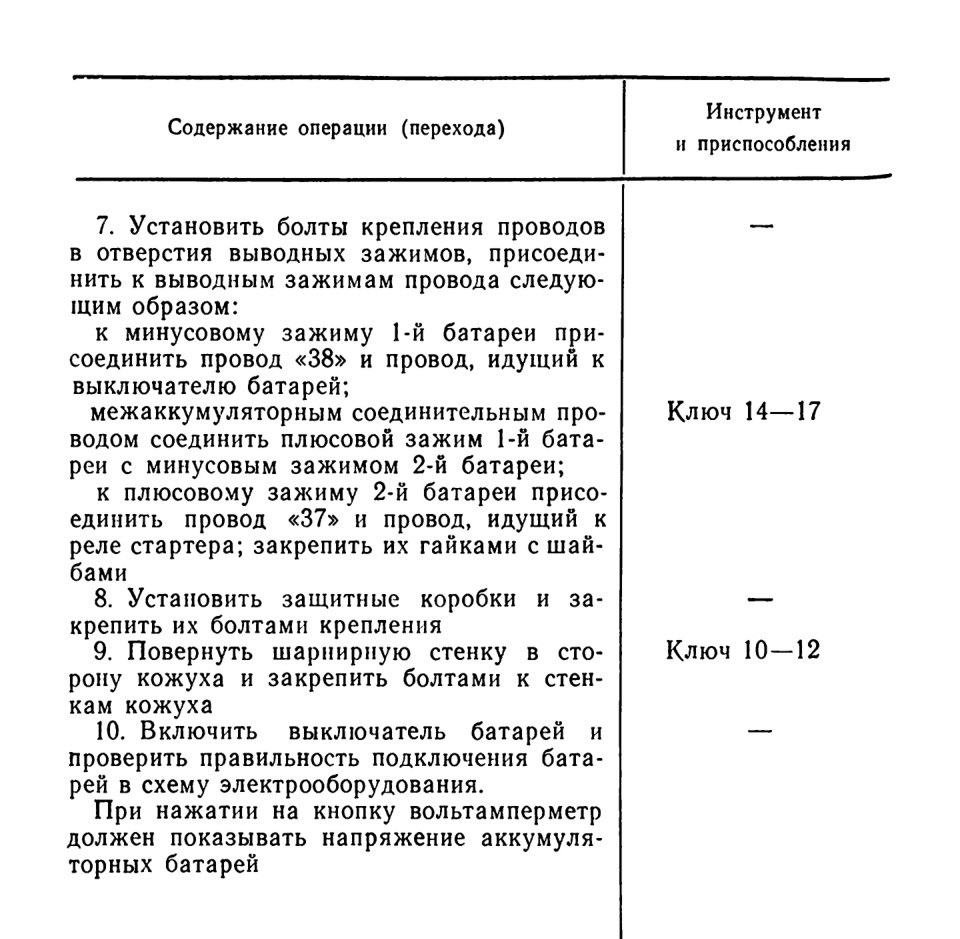

ОПЕРАЦИОННАЯ КАРТА №67

Инструмент и приспособления: ключи 10—12 и 14—17.

Трудозатраты на замену ручным инструментом — 0,5 чел.-час.

ЗАМЕНА СТЕКЛООЧИСТИТЕЛЯ СЛ-214

Стеклоочиститель подлежит замене (снятию) при следующих неисправностях:

1. Повреждение обмоток якоря и возбуждения.

2. Подгорание коллектора.

3. Поломка или износ зубьев шестерни червячного редуктора.

Признаками указанных неисправностей являются:

1. При включении выключателя стеклоочиститель не действует при исправном переключателе и соединительных проводах.

2. При включении выключателя стеклоочиститель работает прерывисто при надежном контакте в соединениях.

3. При включении выключателя электродвигатель работает, а рычажный механизм не действует.

ОПЕРАЦИОННАЯ КАРТА №68

Инструмент и приспособления: ключи 10—12, 12—14 и 14—17; отвертка В 175X0,7.

Трудозатраты на замену ручным инструментом — 0,4 чел.-час.

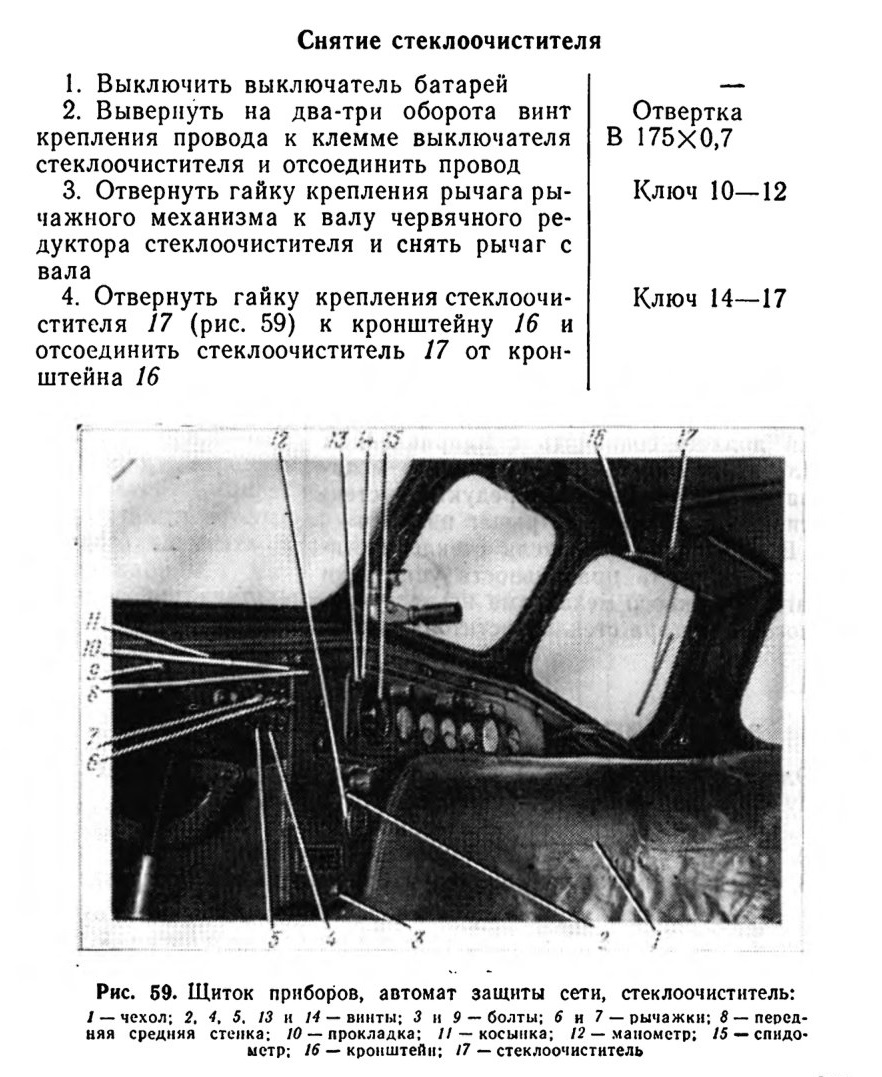

Снятие стеклоочистителя

Рис. 69. Щиток приборов, автомат защиты сети, стеклоочиститель:

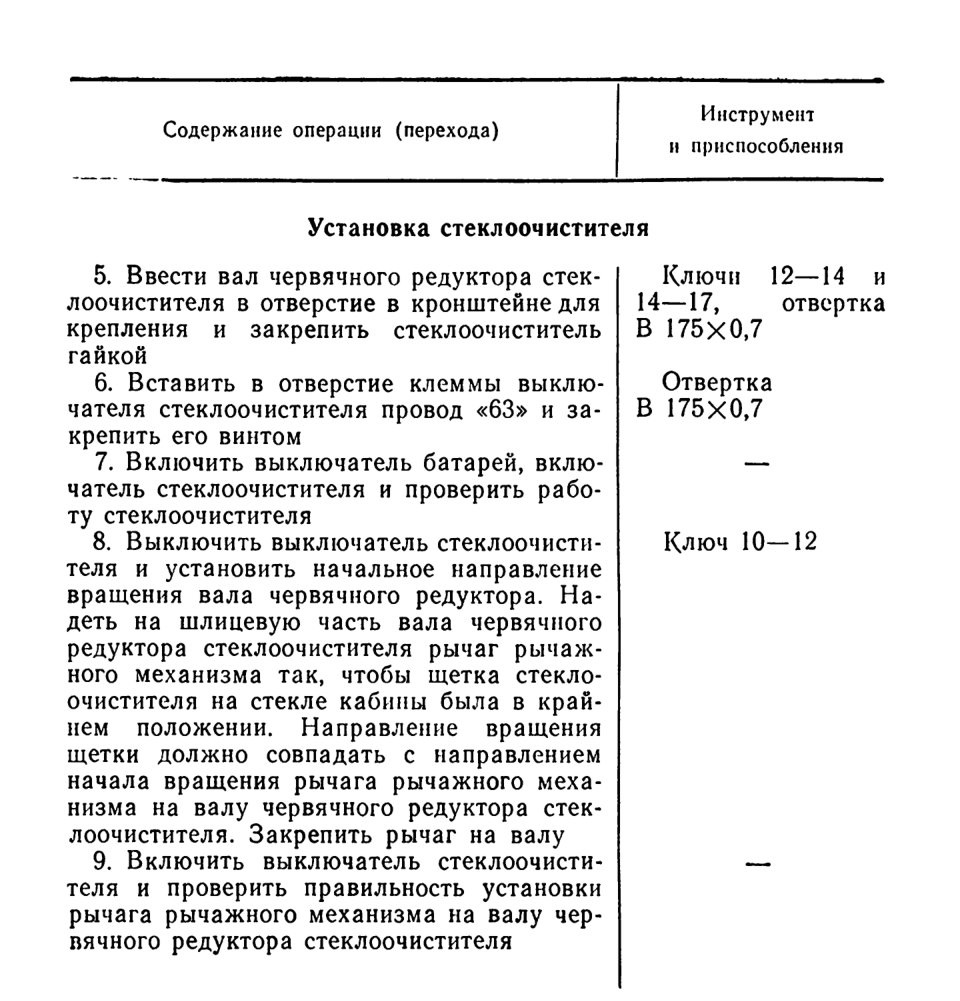

Установка стеклоочистителя

ЗАМЕНА ЭЛЕКТРООБОГРЕВАТЕЛЕЙ ВЕТРОВЫХ СТЕКОЛ

Электрообогреватели ветровых стекол подлежат замене при следующих неисправностях:

1. Перегорание нити нагревательного элемента.

2. Трещины на стеклах электрообогревателей.

3. Обрыв или оголение изоляции провода рамки обогревателя.

ОПЕРАЦИОННАЯ КАРТА №69

Инструмент и приспособления: ключ 10—12; отвертка

В 175X0,7.

Трудозатраты на замену ручным инструментом — 0,3 чел.-час.

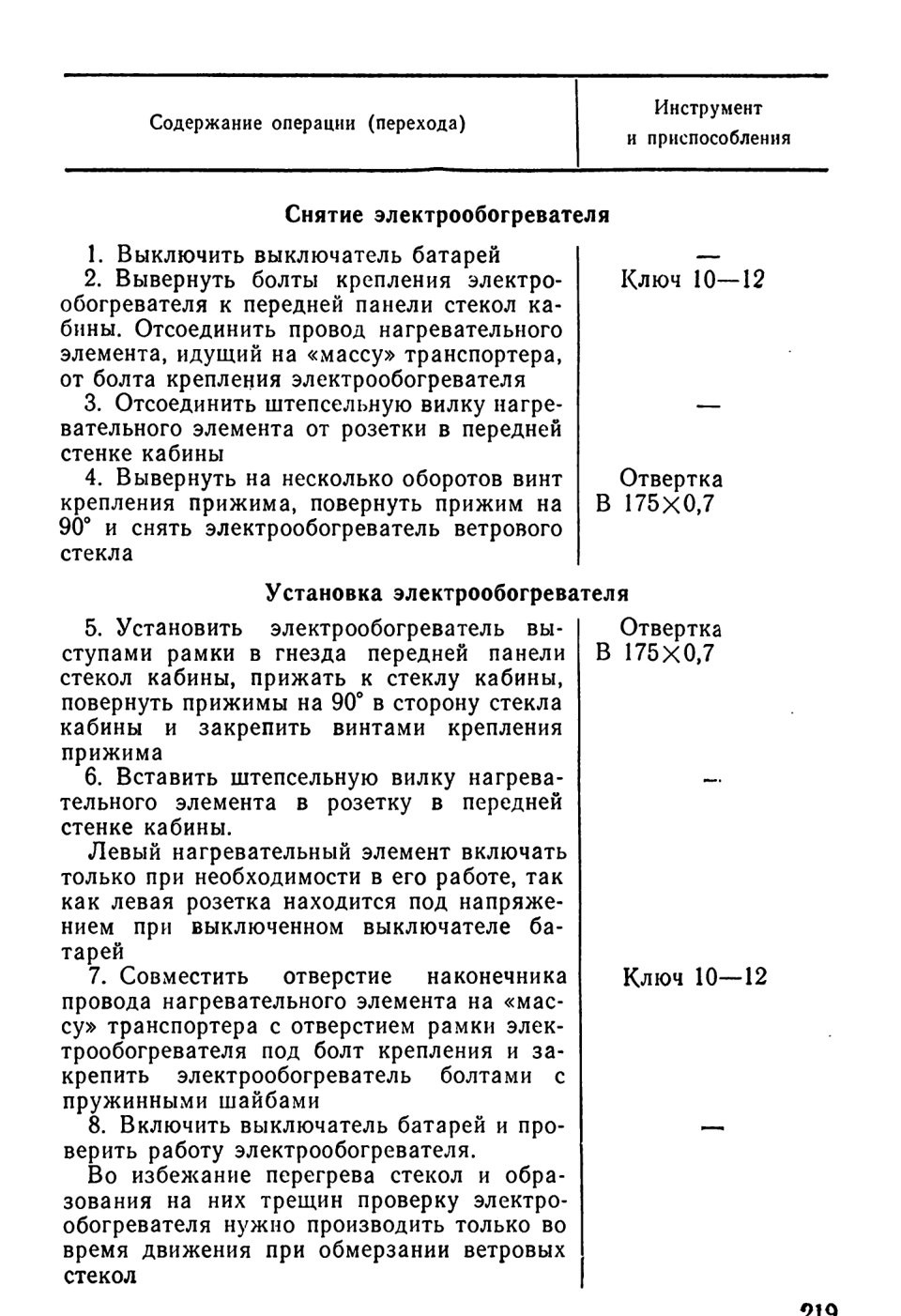

Снятие электрообогревателя

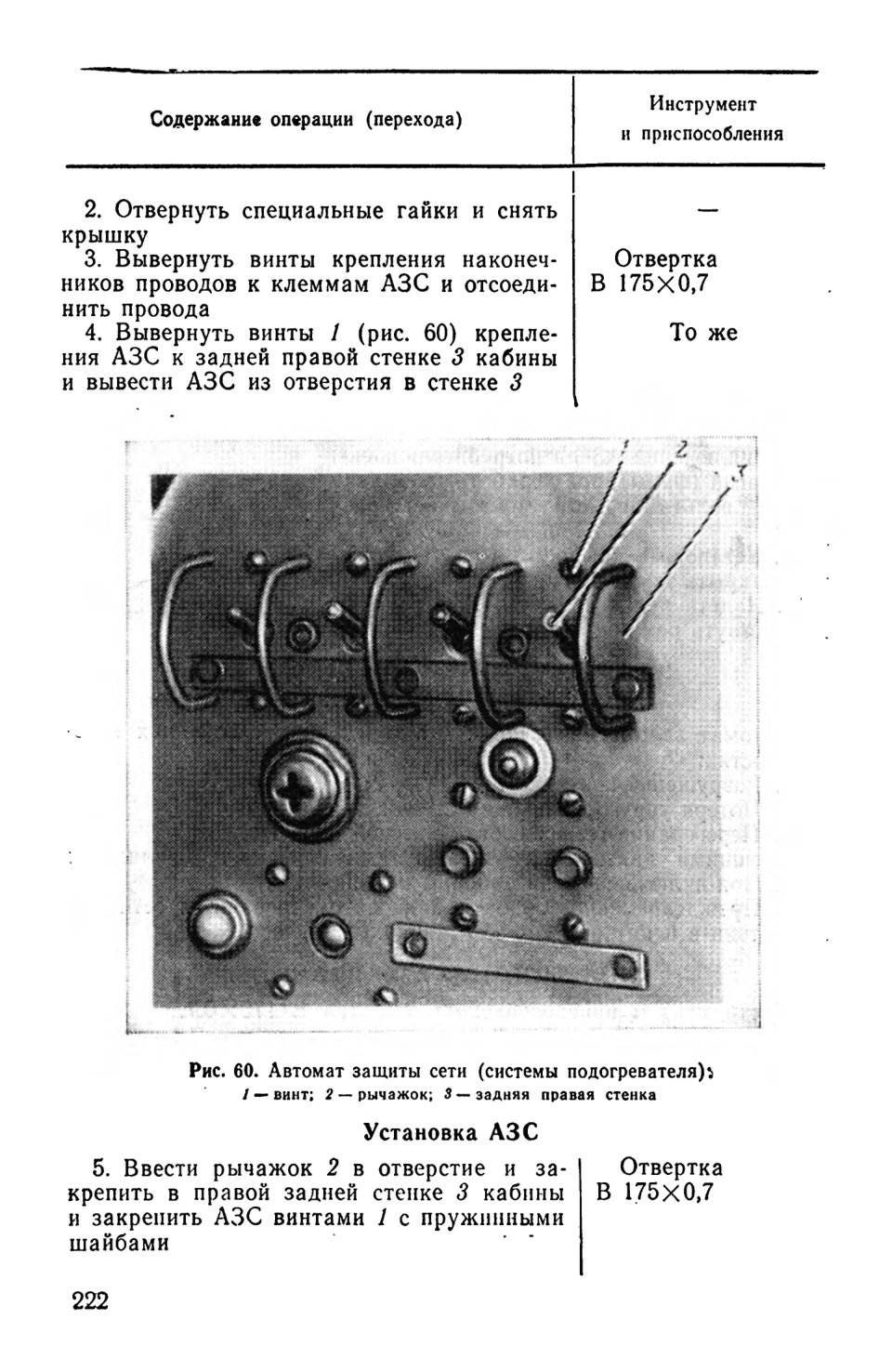

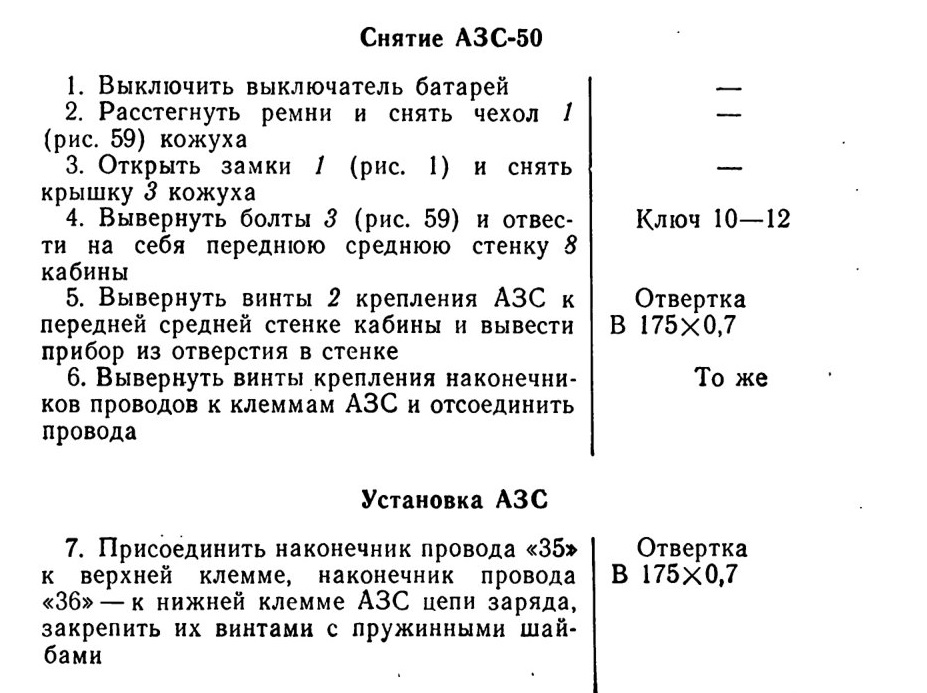

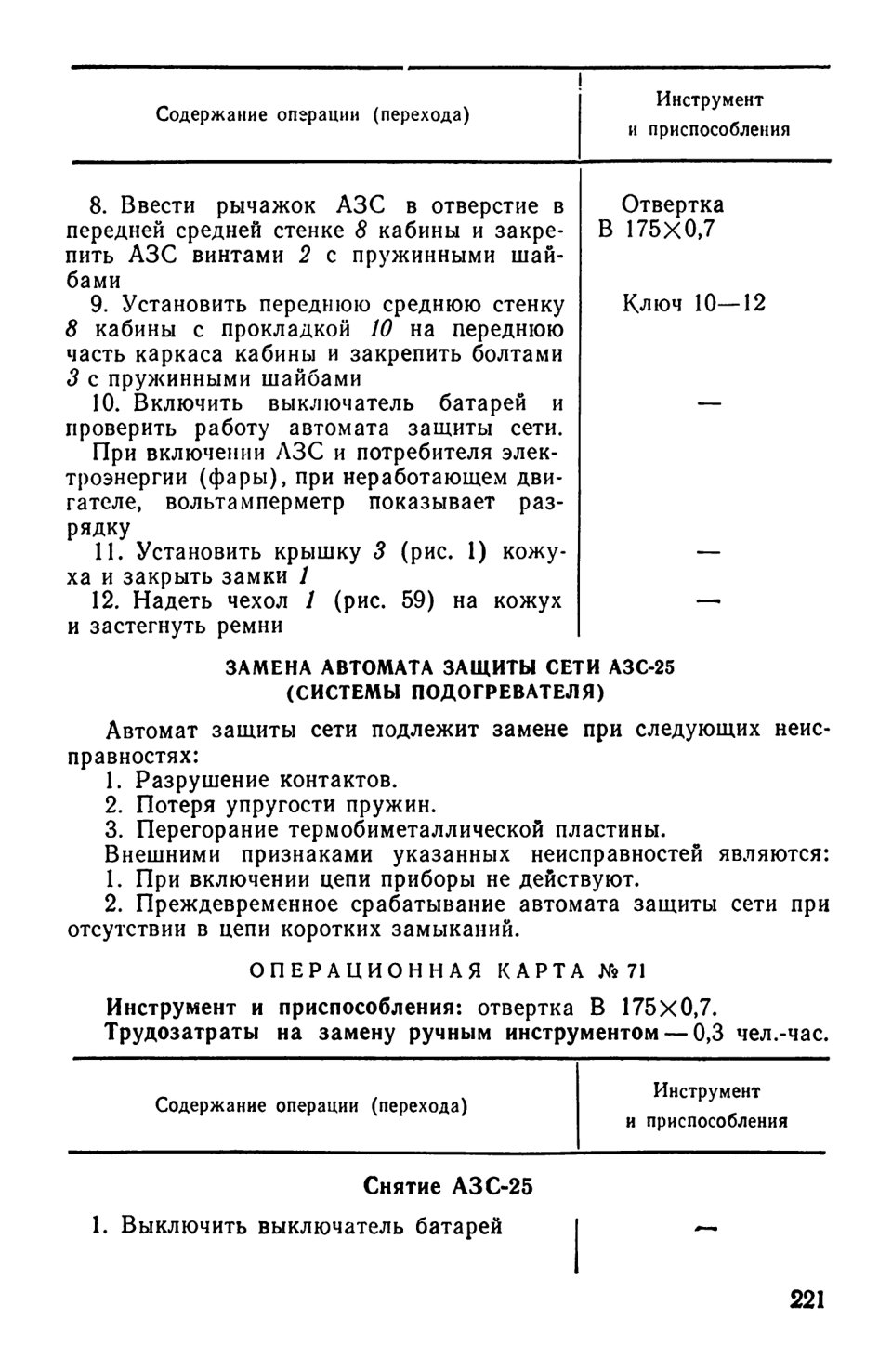

ЗАМЕНА АВТОМАТА ЗАЩИТЫ СЕТИ АЗС-60 (ОТКЛЮЧЕНИЕ ЦЕПИ ЗАРЯДА)

Автомат защиты сети подлежит замене при следующих неисправностях:

1. Разрушение контактов.

2. Потеря упругости пружины.

3. Перегорание термобиметаллической пластины.

Внешними признаками указанных неисправностей являются:

1. При включении цепи приборы не работают.

2. Преждевременное срабатывание автомата защиты сети при отсутствии в цепи коротких замыканий.

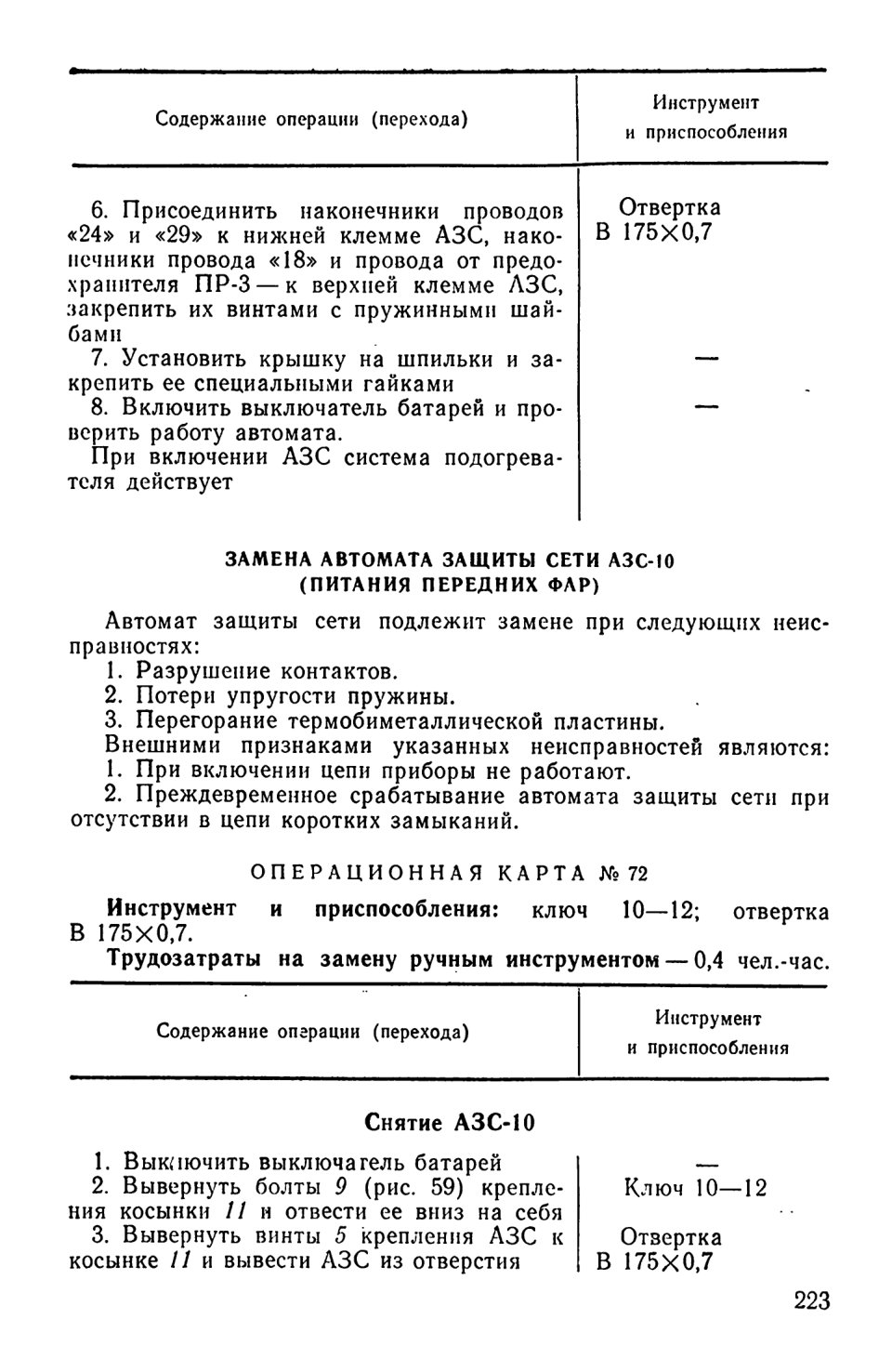

ОПЕРАЦИОННАЯ КАРТА №70
Инструмент и приспособления: ключ 10—12; отвертка

В 175X0,7.

Трудозатраты на замену ручным инструментом — 0,5 чел.-час.

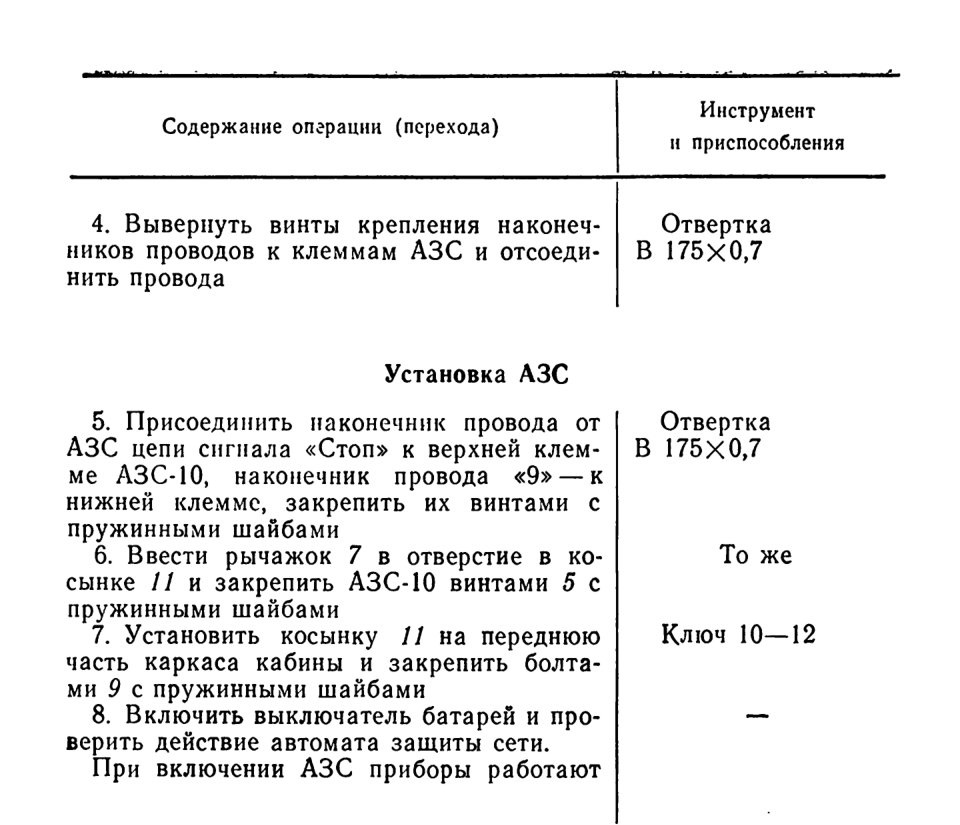

ЗАМЕНА АВТОМАТА ЗАЩИТЫ СЕТИ АЗС-5 (ПИТАНИЯ ЦЕПИ СИГНАЛА «СТОП»)

Автомат защиты сети подлежит замене при следующих неисправностях:

1. Разрушение контактов.

2. Потеря упругости пружины.

3. Перегорание термобиметаллической пластины.

Внешними признаками указанных неисправностей являются:

1. При включении цепи приборы не действуют.

2. Преждевременное срабатывание автомата защиты сети при отсутствии в цепи коротких замыканий.

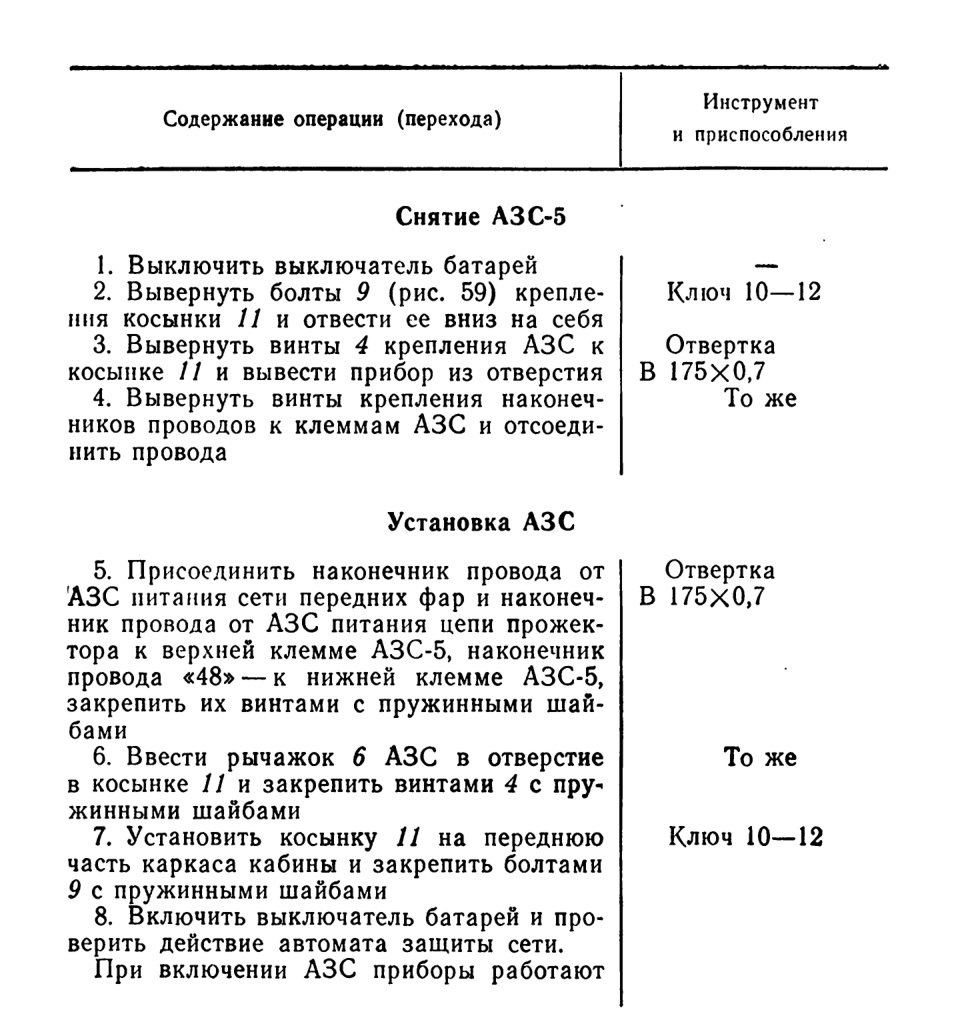

ОПЕРАЦИОННАЯ КАРТА №73

Инструмент и приспособления: ключ 10—12; отвертка

В 175X0,7.

Трудозатраты на замену ручным инструментом — 0,3 чел.-час.

ЗАМЕНА ВЫКЛЮЧАТЕЛЯ «СТОП» В СБОРЕ

Выключатель подлежит замене (снятию) при следующих неисправностях:

1. Разрушение подвижных и неподвижных контактов.

2. Поломка пружины.

3. Механические повреждения корпуса.

ОПЕРАЦИОННАЯ КАРТА №74

Инструмент и приспособления: ключ 10—12; ключ торцовый 12; Плоскогубцы 200.

Трудозатраты на замену ручным инструментом — 0,3 чел.-час.

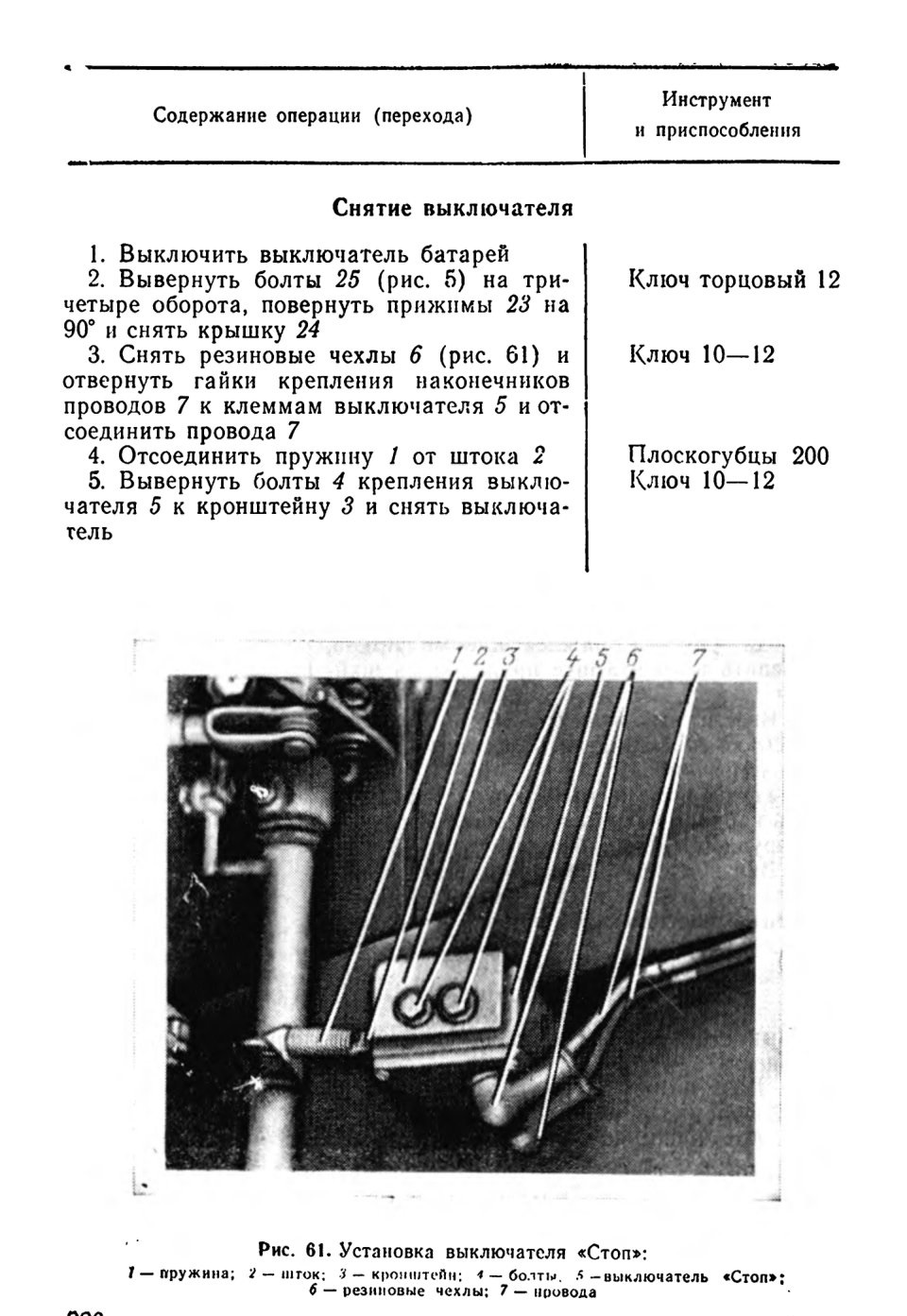

Снятие выключателя

Рис. 61. Установка выключателя «Стоп»:

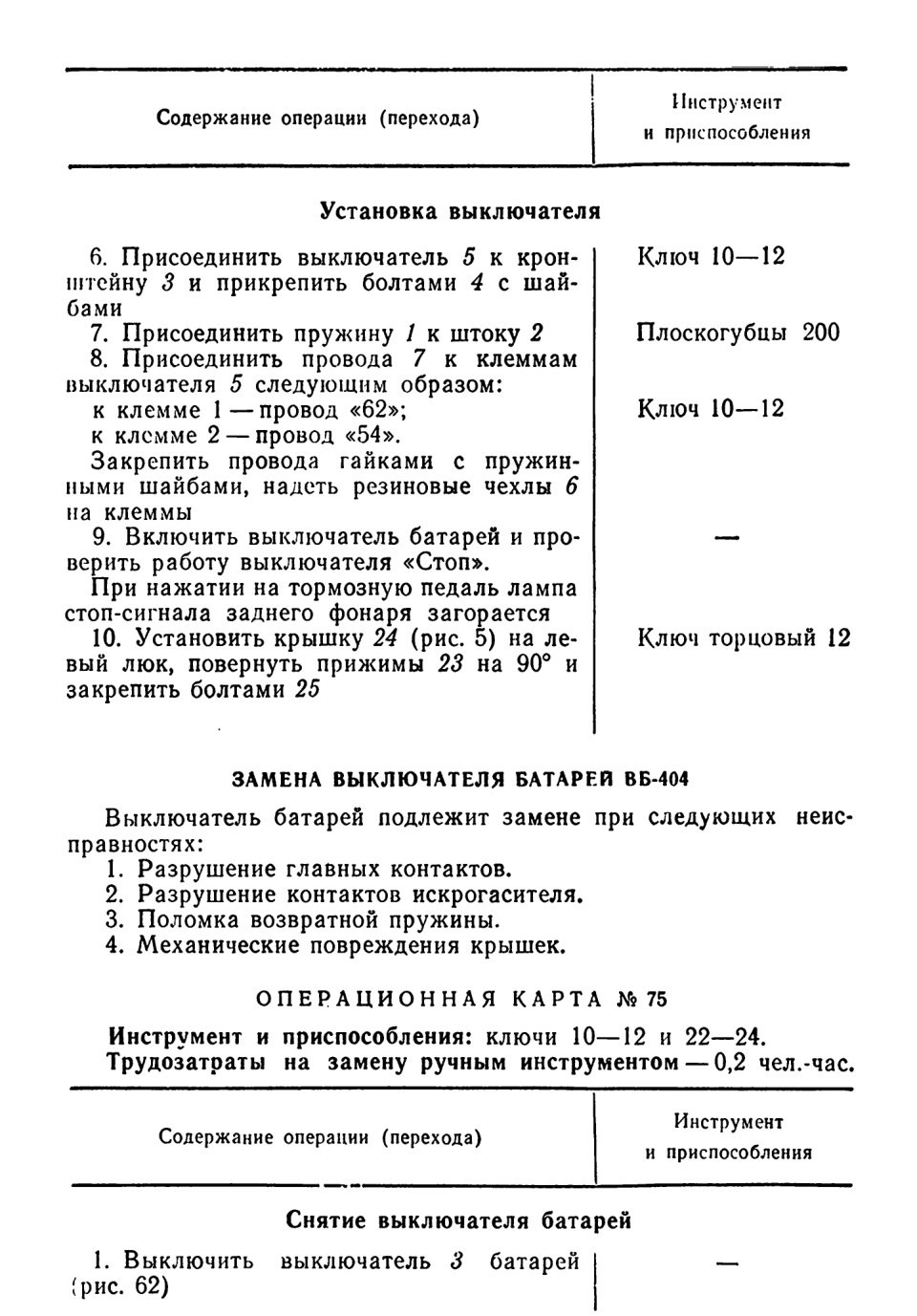

Установка выключателя

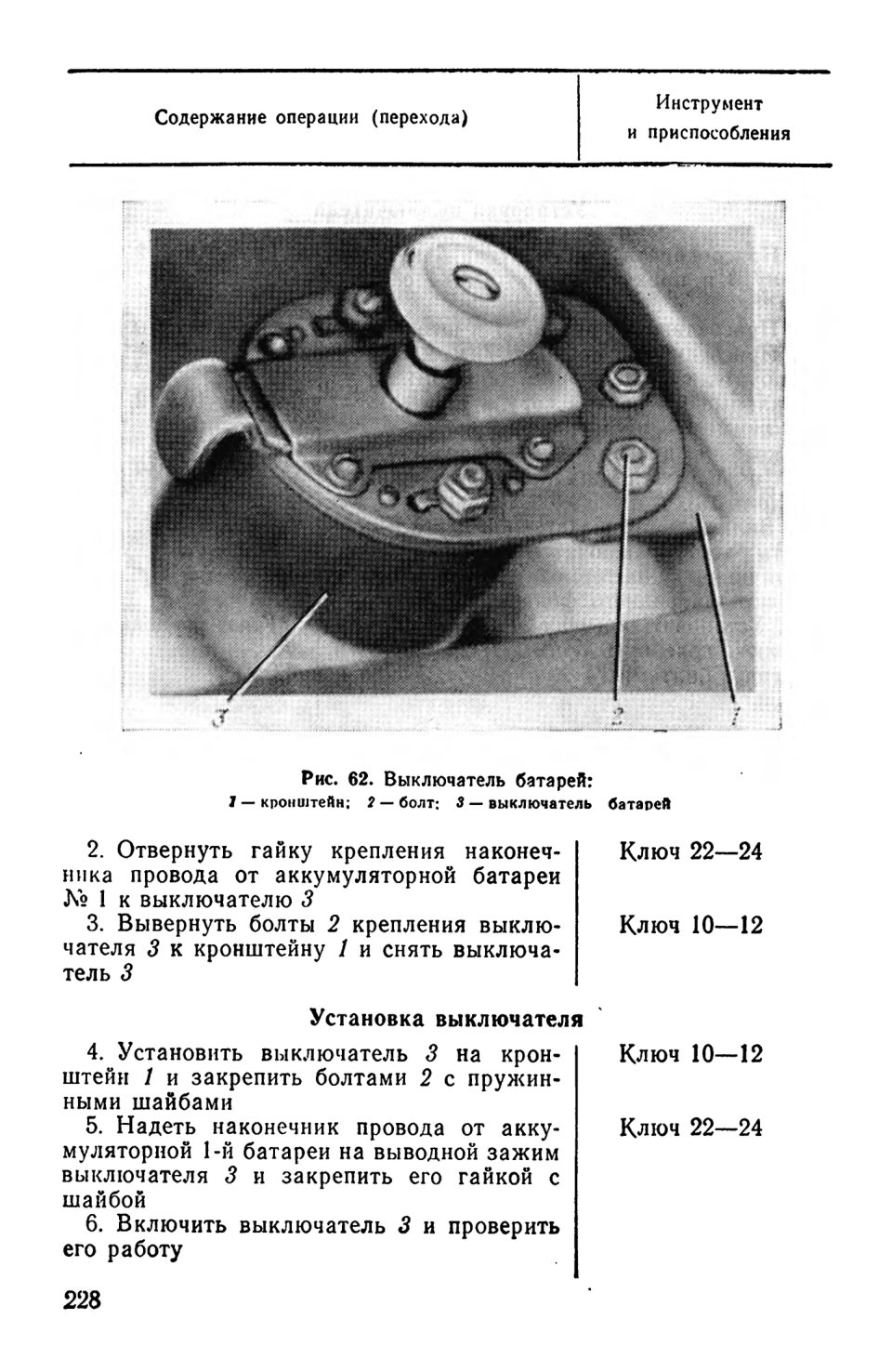

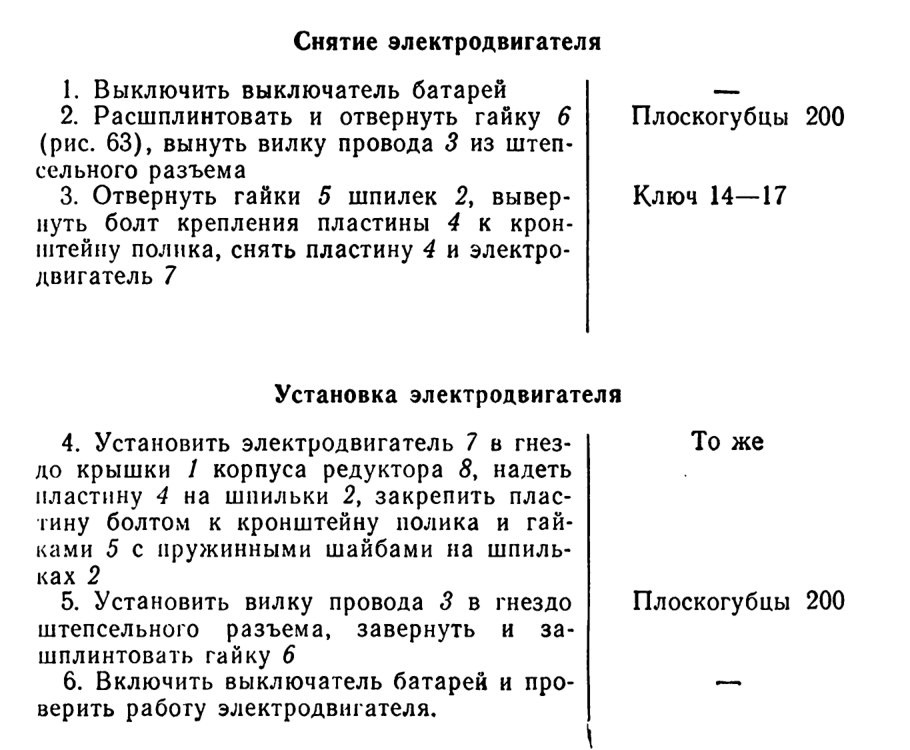

ЗАМЕНА ЭЛЕКТРОДВИГАТЕЛЯ МВ-42Х РЕДУКТОРА КОТЛА ПОДОГРЕВАТЕЛЯ ДВИГАТЕЛЯ

Электродвигатель подлежит замене при следующих неисправностях:

1. Короткое замыкание обмоток якоря или обмоток возбуждения.

2. Сильное искрение щеток и подгорание коллектора.

3. Вытекание смазки через сальник.

4. Механические повреждения.

ОПЕРАЦИОННАЯ КАРТА №76

Инструмент и приспособления: ключ 14—17; плоскогубцы комбинированные 200.

Трудозатраты на замену ручным инструментом — 0,4 чел.-час.

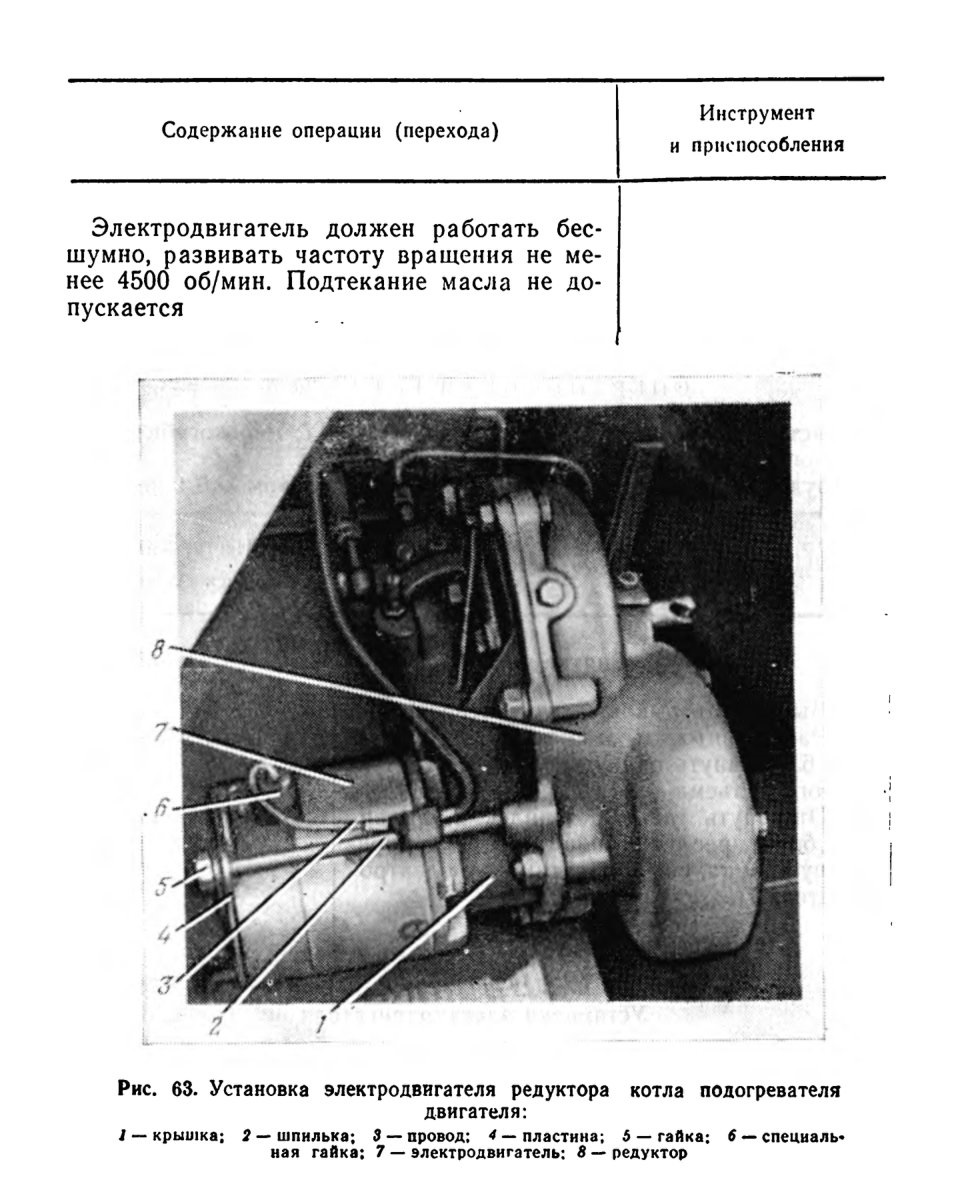

Рис. 63. Установка электродвигателя редуктора котла подогревателя двигателя:
1 — крышка; 2 — шпилька; 3 — провод: пластина; 5 — гайка; 6 — специальная гайка; 7 — электродвигатель: 8 — редуктор

ЗАМЕНА ЛАМПЫ ФАРЫ

Лампа фары подлежит замене при перегорании нити лампы.

ОПЕРАЦИОННАЯ КАРТА №77

Инструмент и приспособления: отвертка В 175X0,7. Трудозатраты на замену ручным инструментом — 0,25 чел.-час.

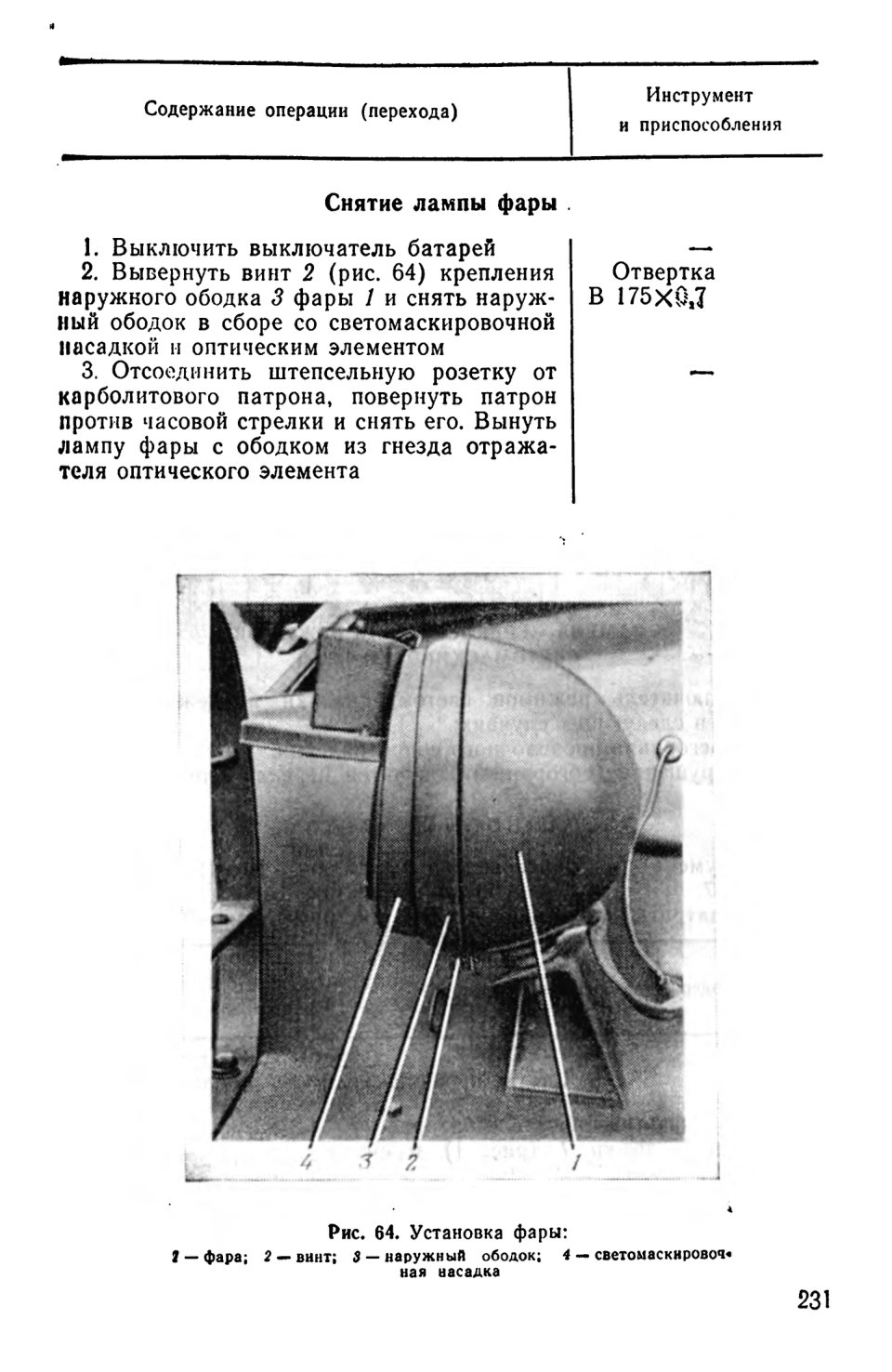

Снятие лампы фары

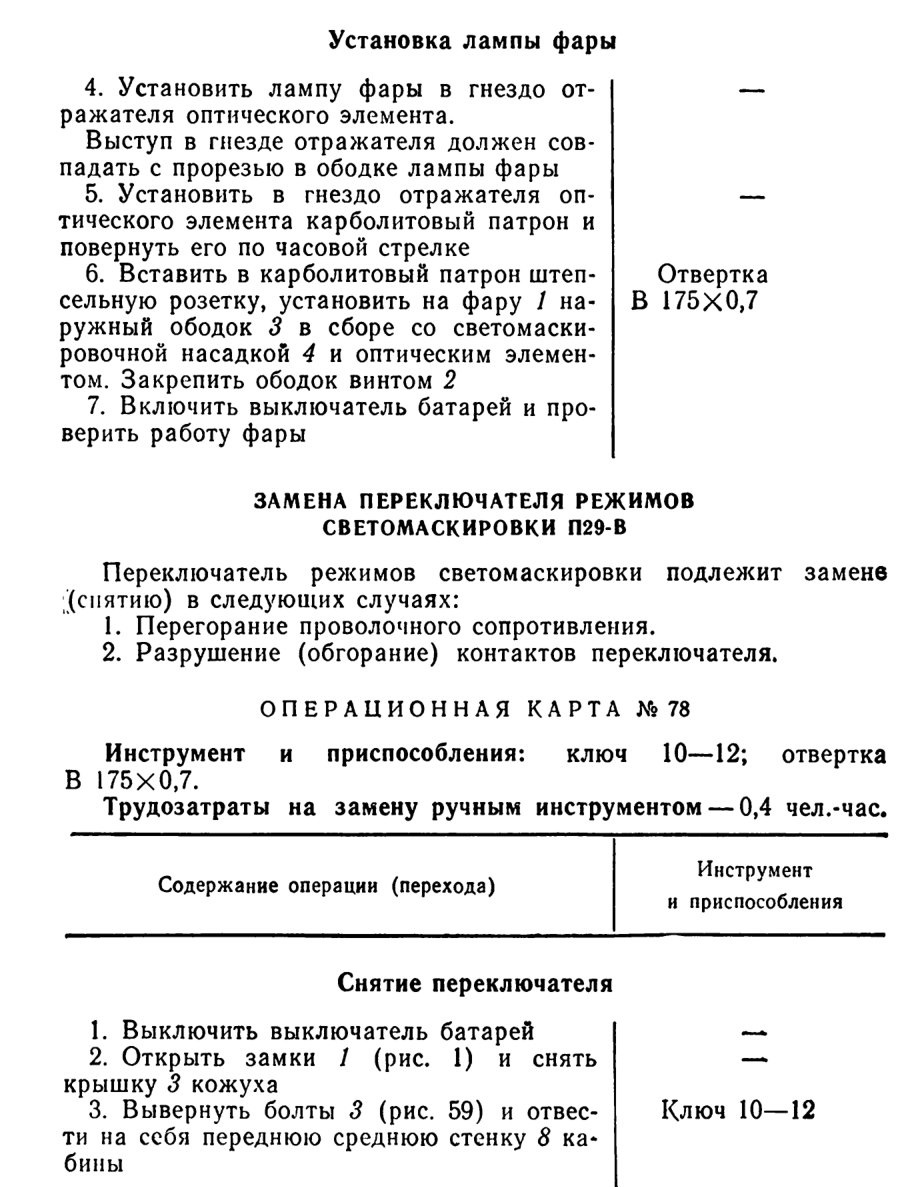

Установка лампы фары

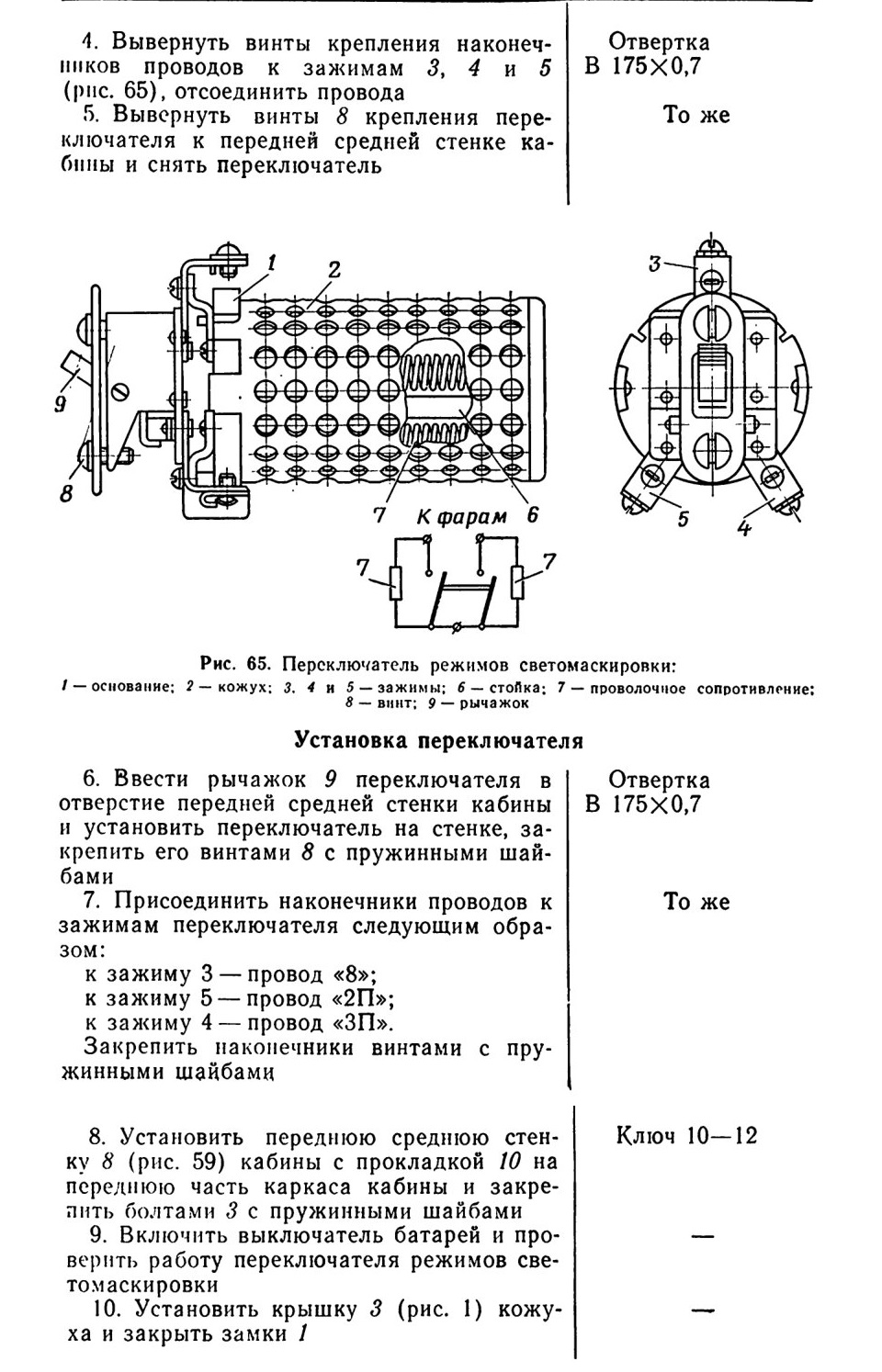

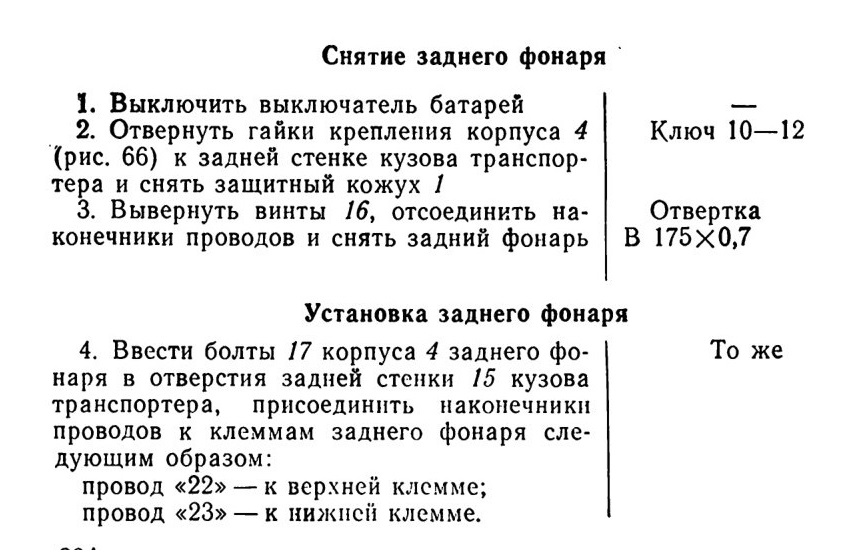

ЗАМЕНА ЗАДНЕГО ФОНАРЯ ФП-101Г (ФП19-Б)

Задний фонарь подлежит замене в случае механических повреждений корпуса.

ОПЕРАЦИОННАЯ КАРТА №79

Инструмент и приспособления: ключ 10—12; отвертка

В 175X0,7.

Трудозатраты на замену ручным инструментом — 0,3 чел.-час.
