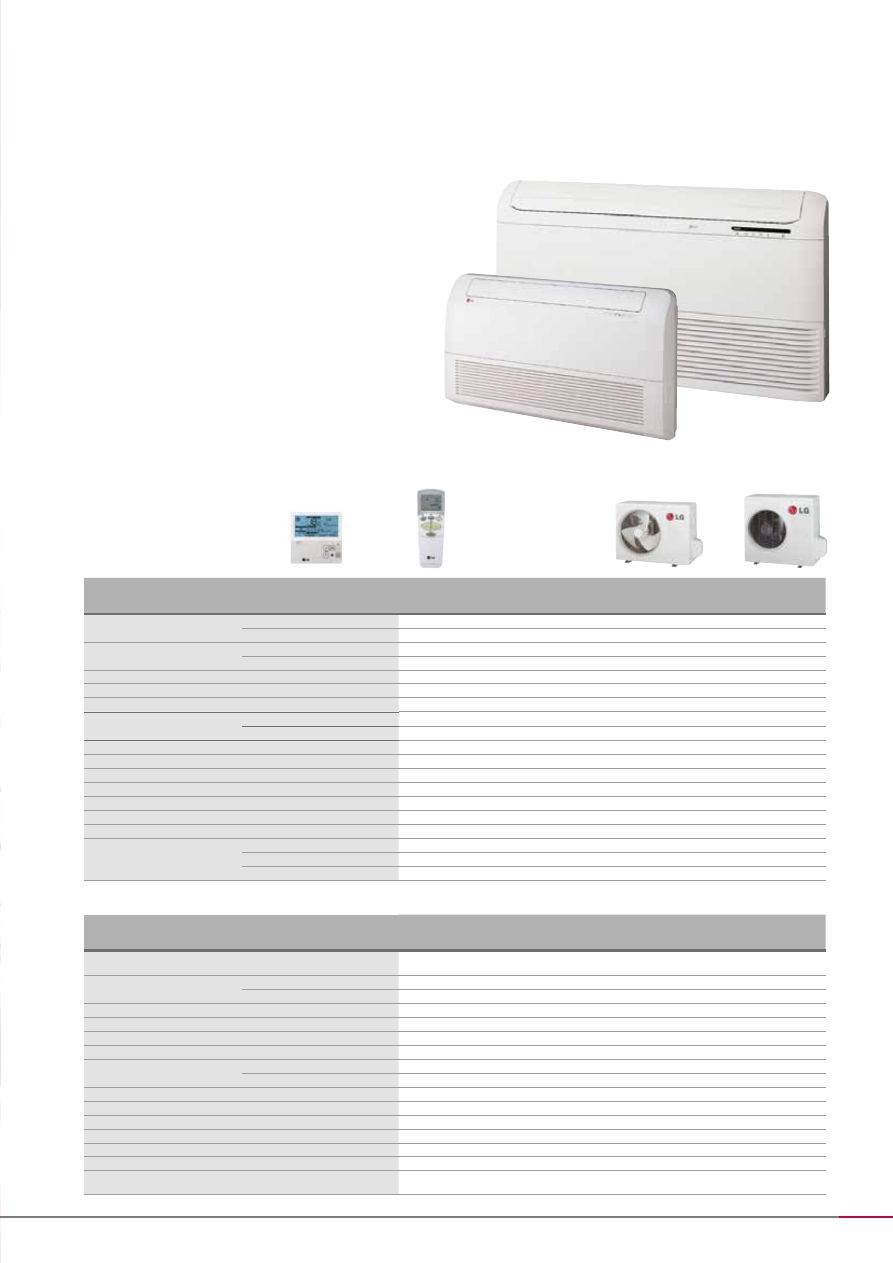

LG Бытовые, мульти сплит и полупромышленные системы кондиционирования. Каталоги продукции (2015-2011 год)

Кондиционеры

LG 2015

131

PQRCVSL0QW

Приобретается

отдельно

PQWRHSF0

Входит в комплект

поставки

UV12 | UV18 | UV24 | UV30

Внутренний блок

UV12 NEDR0

UV18 NBDR0

UV24 NBDR0

UV30 NBDR0

Производительность

Охлаждение

кВт

3,5

5,0

7,0

8,0

Нагрев

кВт

3,75

5,4

7,3

8,8

Потребляемая мощность
всей системы

Охлаждение

кВт

1,3

1,84

2,49

3,53

Нагрев

кВт

1,32

2,60

3,65

Рабочий ток

Охлаждение/Нагрев

0,4

0,56

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

2,52

2,42

2,61

2,21

Нагрев

COP

2,84

2,70

2,81

2,41

Диапазон рабочих

Охлаждение

°C СТ

От -5 до +43

Температур

Нагрев

°C ВТ

От -10 до +24

м3/мин

9,2 / 7,6 / 6,9

13,5 / 12 / 11

15 / 13,5 / 12

18 / 16 / 14

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

40 / 36 / 31

43 / 40 / 37

45 / 42 / 39

Дегидратация

л/ч

1,2

1,42

3,2

3,5

Размеры (ШxВxГ)

Корпус

мм

900x200x490

1200x205x615

Масса

Корпус

кг

13,7

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

15,88 (5/8)

Дренаж

мм

VP25 (вн,32, внутр, 25)

Наружный блок

UU12 ULDR0

UU18 UEDR0

UU24 UEDR0

UU30 UEDR0

Компрессор

Тип

Ротационный

Хладагент

Количество

1200

1300

1950

1870

Тип

R410A

Автоматический выключатель (УЗО)

Уровень шума

дБ(А)±3

Размеры

Ш x В x Г

мм (дюйм)

770×540×245

870x655x320

870x808x320

Масса нетто

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 ( 1/4)

6,35 (1/4)

9,52(3/8)

Газовый

мм (дюйм)

9,52 (3/8 )

12,7 (1/2)

15,88 (5/8 )

Кабель питания (с заземлением)

Кл-во жил x мм²

3×2,5

3x2,5

3×2,5

3×3,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4×0,75

Макс. длина трубопроводов/перепад высот

15/10

50/30

40/30

50/30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

1,220~240,50

Рабочий ток

Охлаждение / Нагрев

5,84/5,92

8,16/8,91

11,4/12,6

17,2/16,3

Расход воздуха

/мин

Дозаправка хладагентом (при длине
трубопроводов>7,5м)

г/м

UU24
UU30

UU18

Напольно-потолочный тип

Серия Standard

•

Различные варианты монтажа (стена | потолок)

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Разработан в Южной Корее

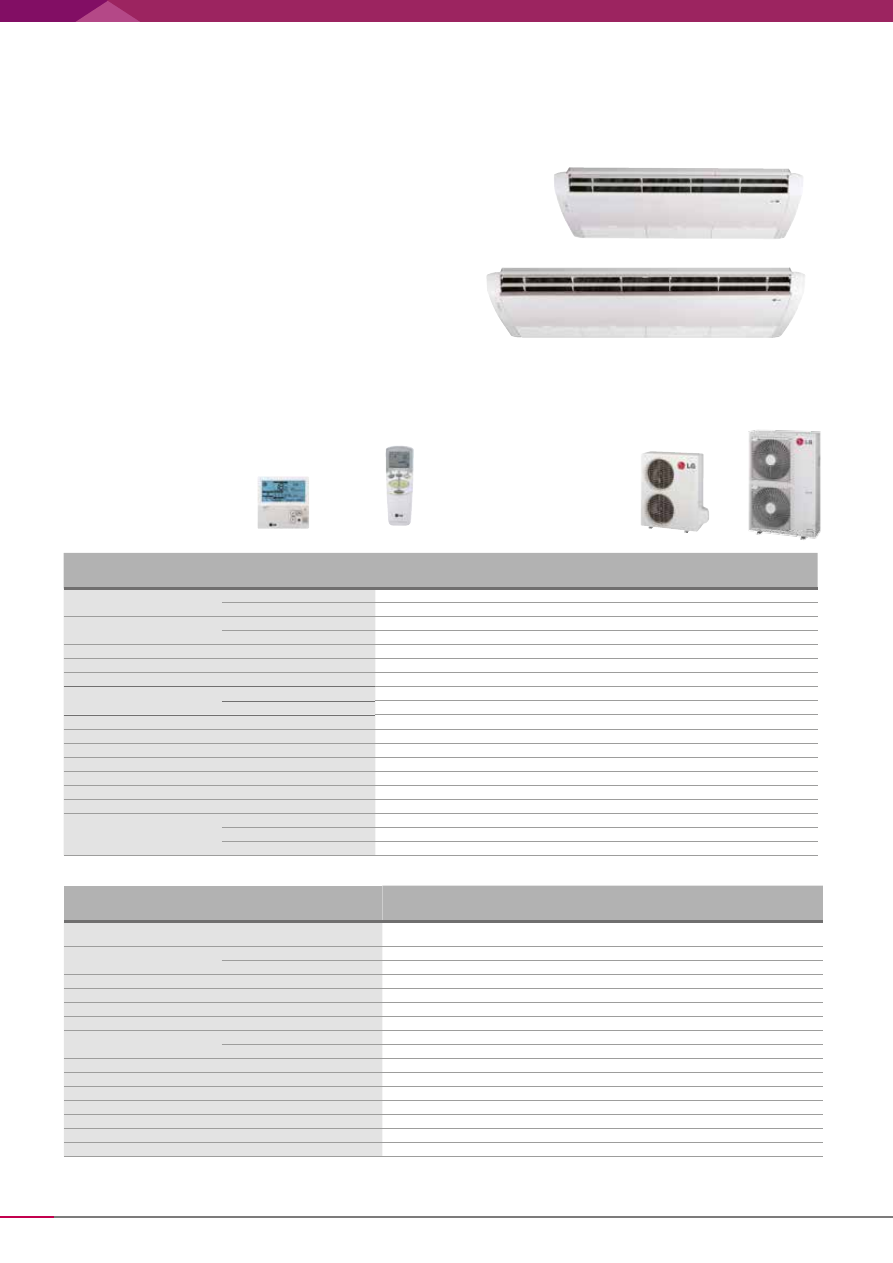

132

UV36 | UV48 | UV60

UU48
UU60

UU37

Внутренний блок

UV36 NKDR0

UV48 NLDR0

UV60 NLDR0

Производительность

Охлаждение

кВт

10,0

13,4

15,0

Нагрев

кВт

11,0

15,0

17,0

Потребляемая мощность
всей системы

Охлаждение

кВт

3,72

5,3

5,9

Нагрев

кВт

3,78

5,8

Рабочий ток

Охлаждение/Нагрев

0,97

0,67 х 2

0,67 x 2

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

2,69

2,49

2,42

Нагрев

COP

2,91

2,93

Диапазон рабочих

Охлаждение

°C СТ

От -5 до +43

Температур

Нагрев

°C ВТ

От -10 до +24

/мин

29 / 27 / 24

36 / 34 / 32

38 / 36 / 34

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

44 / 42 / 40

54 / 52 / 50

56 / 54 / 52

Дегидратация

л/ч

3,5

5,8

6,2

Размеры (ШxВxГ)

Корпус

мм

1350x630x220

1750x630x220

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU37 UEDR0

UU48 U3DR0

UU60 U3DR0

Компрессор

Тип

Спиральный

Хладагент

Количество

2450

3300

3500

Тип

R410A

Автоматический выключатель (УЗО)

Уровень шума

дБ(А)±3

Размеры

Ш x В x Г

мм (дюйм)

870x1060x320

950x1380x330

Масса нетто

кг

105

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

9,52 (3/8 )

Газовый

мм (дюйм)

15,88 ( 5/8 )

Кабель питания (с заземлением)

Кл-во жил x мм²

5×2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4×0,75

Макс. длина трубопроводов/перепад высот

50/30

Электропитание наружнего блока

Ø/В/Гц

3,380~415,50

Рабочий ток

Охлаждение / Нагрев

7,5/7,7

6,5/6,4

6,9/6,7

Расход воздуха

/мин

32×2

55×2

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

Потолочный тип

PQRCVSL0QW

Приобретается

отдельно

PQWRHSF0

Входит в комплект

поставки

Серия Standard

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Разработан в Южной Корее

Кондиционеры

LG 2015

133

UU09W
UU12W

Внутренний блок

CV09 NE2R0

CV12 NE2R0

Производительность
(номинал)

Охлаждение

кВт

2,5 (1,0~2,8)

3,5 (1,4~3,7)

Нагрев

кВт

3,0 (1,0~3,3)

4,0 (1,6~4,4)

Потребляемая мощность
всей системы(мин.~ном.~макс)

Охлаждение

кВт

0,75 (0,26 ~ 0,99)

1,06 (0,37 ~ 1,4)

Нагрев

кВт

0,81 (0,28 ~ 1,16)

1,1 (0,39~1,57)

Рабочий ток

Охлаждение/Нагрев

0,4

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,33

3,03

Нагрев

COP

3,61

3,22

Диапазон рабочих

Охлаждение

°C СТ

от -10 до 43

Температур

Нагрев

°C ВТ

от -18 до 18

/мин

7,6 / 6,9 / 6,2

9,2 / 7,6 / 6,6

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

38 / 35 / 32

40 / 36 / 31

Дегидратация

л/ч

1,1

1,2

Размеры (ШxВxГ)

Корпус

мм

900 x 490 x 200

Масса

Корпус

кг

13,7

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

Газовый

мм (дюйм)

9,52 (3/8)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU09W ULDR0

UU12W ULDR0

Компрессор

Тип

Ротационный

Хладагент

Количество

1000

Тип

R410A

Уровень шума

дБ(А)±3

47/48

Размеры

Ш x В x Г

мм (дюйм)

770 x 540 x 245

Масса нетто

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

Газовый

мм (дюйм)

9,52 (3/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 0,75

Макс. длина трубопроводов/перепад высот

15 / 10

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

Рабочий ток

Охлаждение / Нагрев

3,3 / 3,5

4,6 / 4,8

Расход воздуха

/мин

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

CV09 | CV12

Напольно-потолочный тип

PQRCVSL0QW

Приобретается

отдельно

PQWRHQ0FDB

Входит в комплект

поставки

Серия

•

Различные варианты монтажа (стена | потолок)

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Сделан в Южной Корее

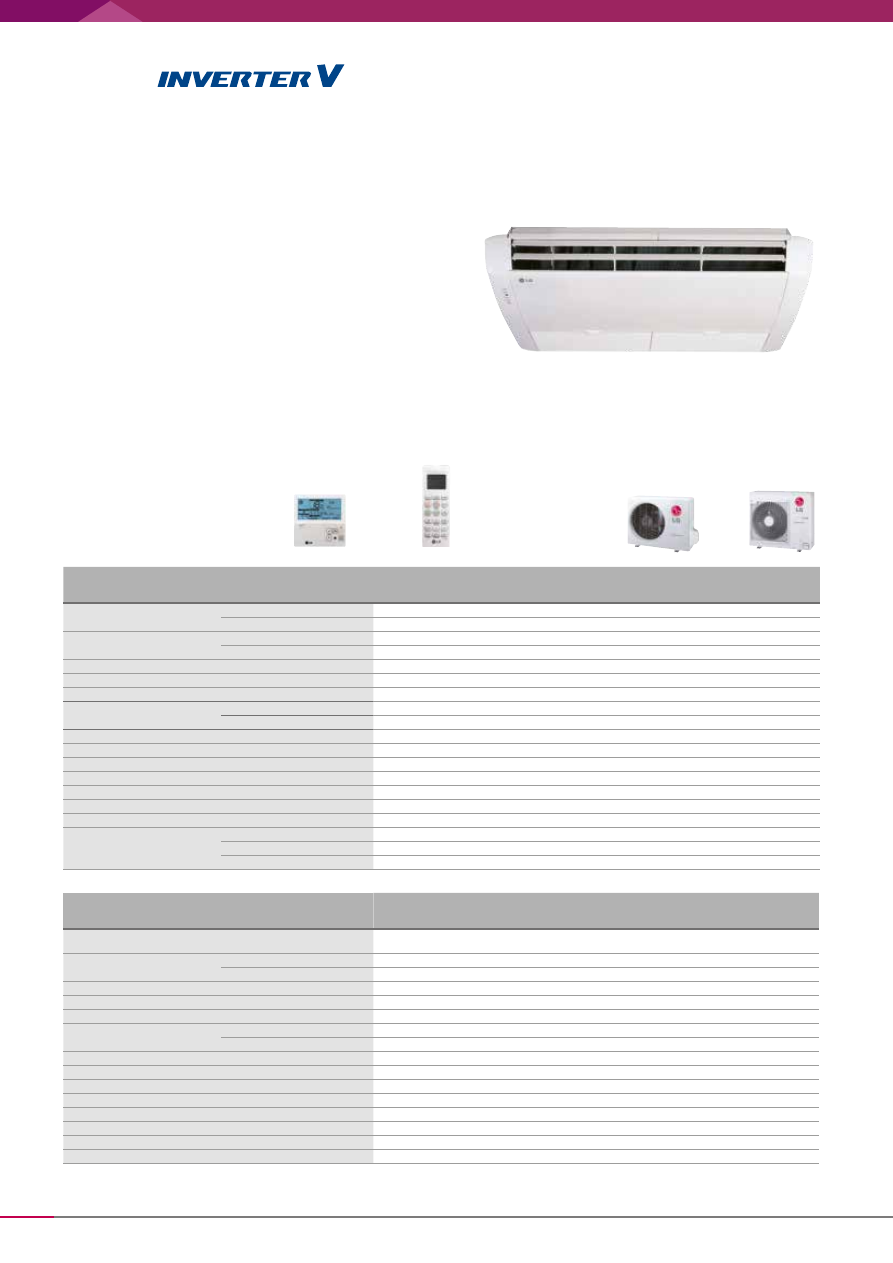

134

UU18W

UU24W
UU30W

Внутренний блок

CV18 NJ2R0

CV24 NJ2R0

UV30W NJ2R0

Производительность
(номинал)

Охлаждение

кВт

5,0 (2,0~ 5,5)

7,0 (2,8~ 7,8)

8,0 (3,2~ 8,8)

Нагрев

кВт

5,5 (2,2 ~ 6,05)

8,0 (3,2 ~ 8,8)

9,0 (3,6~ 9,9)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

1,46 (0,51 ~ 2,06)

1,92 (0,7~2,84)

2,5 (0,81~ 3,5)

Нагрев

кВт

1,52 (0,53~ 2,17)

2,21 (0,77 ~ 3,35)

2,72 (0,95~ 4,0)

Рабочий ток

Охлаждение/Нагрев

0,4

0,6

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,54

3,25

3,17

Нагрев

COP

3,76

3,37

3,30

Диапазон рабочих

Охлаждение

°C СТ

от -15 до 48

Температур

Нагрев

°C ВТ

от -18 до 18

Расход воздуха (Выс/Сред/Низ)

/мин

12,4 / 11,4 / 10,4

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

42 / 40 / 39

Дегидратация

л/ч

2,3

Размеры (ШxВxГ)

Корпус

мм

950 x 650 x 220

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU18W UE2R0

UU24W U42R0

UU30W U42R0

Компрессор

Тип

Двухроторный ротационный

Хладагент

Количество

1400

2000

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

48 / 48

47 / 50

52 / 48

Размеры

Ш x В x Г

мм

870 x 655 x 320

950 x 834 x 330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

3 × 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 0,75

4 × 0,75

Макс. длина трубопроводов/перепад высот

40 / 30

50 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

1 / 220 ~ 240 / 50

Рабочий ток

Нагрев/Охлаждение

6,3 / 6,6

8,3 / 9,6

10,83 / 11,82

Расход воздуха

/мин

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

CV18| CV24 | UV30W

Потолочный тип

PQRCVSL0QW

Приобретается

отдельно

PQWRHQ0FDB

Входит в комплект

поставки

Серия

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Разработан в Южной Корее

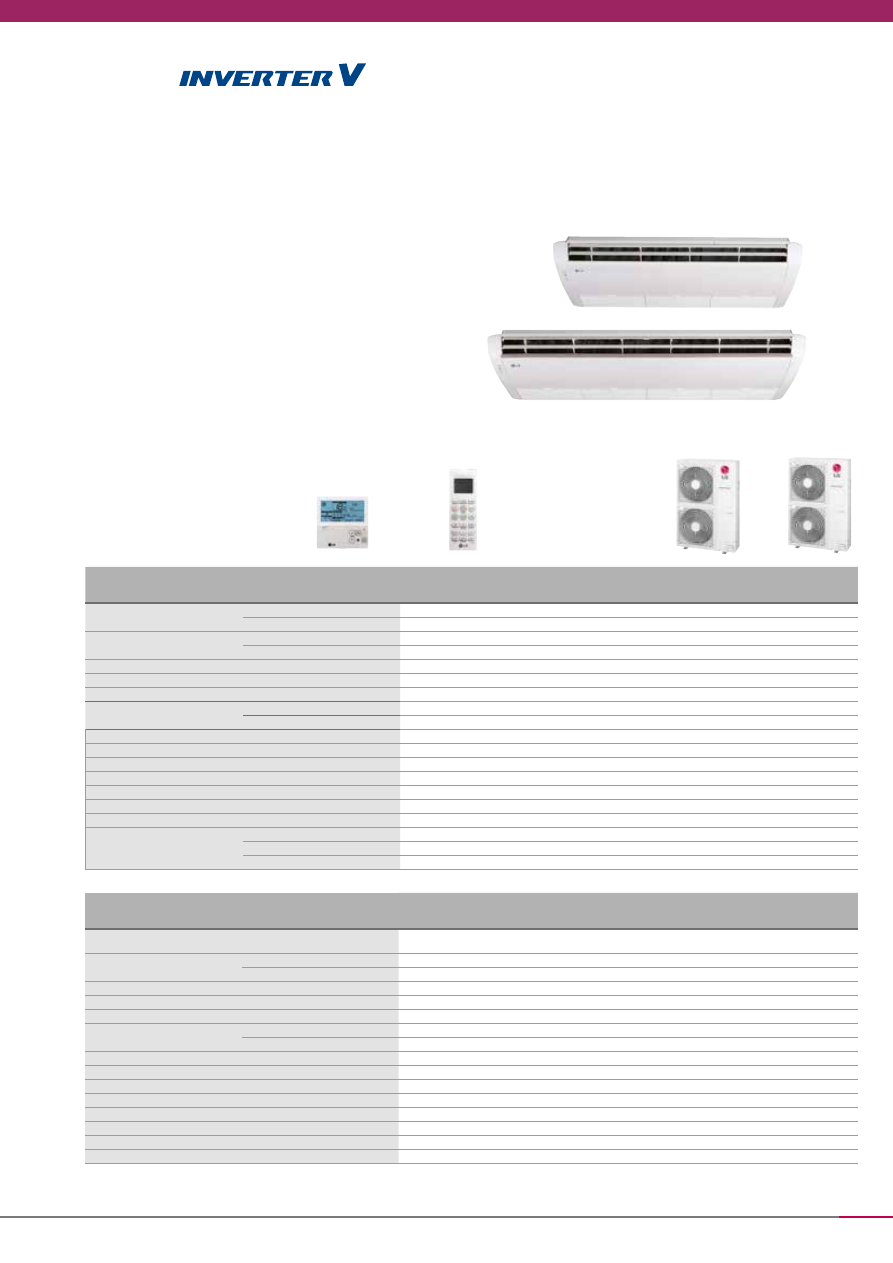

Кондиционеры

LG 2015

135

PQRCVSL0QW

Приобретается

отдельно

UU36W

UU42W
UU48W
UU60W

Внутренний блок

UV36W NK2R0

UV42W NL2R0

UV48W NL2R0

UV60W NL2R0

Производительность
(номинал)

Охлаждение

кВт

10,0 (4,0~ 11,0)

12,5 (5,0~ 13,8)

14,0 (5,48~ 15,7)

15,0 (5,92~ 16,3)

Нагрев

кВт

11,0 (4,4~ 12,1)

14,0 (5,0~ 15,4)

15,5 (6,4~ 17,6)

16,9 (6,8~ 18,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

2,78 (0,97~ 4,38)

3,89 (1,36~ 5,28)

4,28 (1,5~5,82)

5,24 (1,83~ 7,0)

Нагрев

кВт

3,08 (1,08~ 4,68)

3,68 (1,29~ 5,69)

4,49 (1,57~ 5,69)

5,42 (1,9~ 7,87)

Рабочий ток

Охлаждение/Нагрев

0,7

1,0

1,1

1,2

Подача питания к системе н

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,59

3,21

3,27

2,86

Нагрев

COP

3,6

3,80

3,54

3,14

Диапазон рабочих

Охлаждение

°C СТ

от -15 до 48

температур

Нагрев

°C ВТ

от - 18 до 18

Расход воздуха (Выс/Сред/Низ)

/мин

21,4 / 19,8 / 18,2

28,6 / 26,9 / 25,2

30 / 28,3 / 26,6

31,5 / 29,7 / 28

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

45 / 44 / 41

46 / 44 / 43

47 / 46 / 44

48 / 47 / 45

Дегидратация

л/ч

3,5

4,5

5,8

6,2

Размеры (ШxВxГ)

Корпус

мм

1350 x 650 x 220

1750 x 650 x 220

Масса

Корпус

кг

42,5

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU36W UO2R0

UU42W U32R0

UU48W U32R0

UU60W U32R0

Компрессор

Тип

Двухроторн,

ротационный

Двухроторн,

ротационный

Двухроторн,

ротационный

Двухроторн,

ротационный

Хладагент

Количество

2800

3400

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

53 / 51

54 / 52

55 / 52

Размеры

Ш x В x Г

мм

950 x 1170 x 330

950 × 1380 × 330

Масса нетто

кг

Диаметры трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 5,0

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс. длина трубопроводов/перепад высот

50 / 30

75 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220 ~ 240 / 50

Рабочий ток

Нагрев/Охлаждение

12,25 / 13,43

16,91 / 16,86

20,09 / 19,74

23,48 / 23,91

Расход воздуха

/мин

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

UV36W | UV42W | UV48W | UV60W

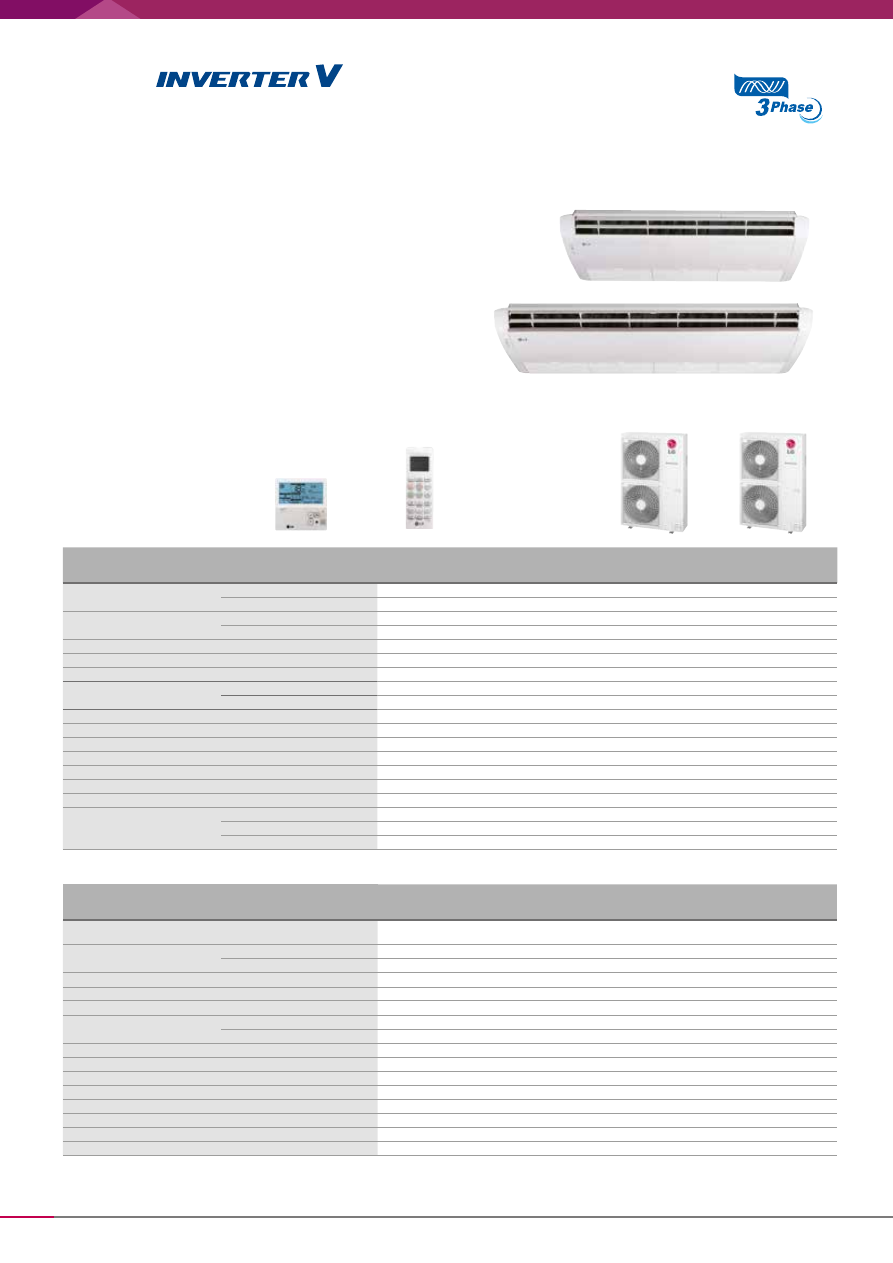

Потолочный тип

Серия

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Разработан в Южной Корее

PQWRHQ0FDB

Входит в комплект

поставки

136

PQRCVSL0QW

Приобретается

отдельно

UU37W

UU43W
UU49W
UU61W

Внутренний блок

UV36W NK2R0

UV42W NL2R0

UV48W NL2R0

UV60W NL2R0

Производительность
(номинал)

Охлаждение

кВт

10,0 (4,0~ 11,0)

12,5 (5,0~ 13,8)

14,0 (5,48~ 15,7)

15,0 (5,92~ 16,3)

Нагрев

кВт

11,0 (4,4~ 12,1)

14,0 (5,0~ 15,4)

15,5 (6,4~ 17,6)

16,9 (6,8~ 18,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

2,78 (0,97~ 4,38)

3,89 (1,36~ 5,28)

4,28 (1,5~5,82)

5,24 (1,83~ 7,0)

Нагрев

кВт

3,08 (1,08~ 4,68)

3,68 (1,29~ 5,69)

4,49 (1,57~ 5,69)

5,42 (1,9~ 7,87)

Рабочий ток

Охлаждение/Нагрев

0,7

1,0

1,1

1,2

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,59

3,21

3,27

2,86

Нагрев

COP

3,6

3,80

3,54

3,14

Диапазон рабочих

Охлаждение

°C СТ

от -15 до 48

Температур

Нагрев

°C ВТ

от - 18 до 18

/мин

21,4 / 19,8 / 18,2

28,6 / 26,9 / 25,2

30 / 28,3 / 26,6

31,5 / 29,7 / 28

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

45 / 44 / 41

46 / 44 / 43

47 / 46 / 44

48 / 47 / 45

Дегидратация

л/ч

3,5

4,5

5,8

6,2

Размеры (ШxВxГ)

Корпус

мм

1350 x 650 x 220

1750 x 650 x 220

Масса

Корпус

кг

42,5

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU37W UO2R0

UU43W U32R0

UU49W U32R0

UU61W U32R0

Компрессор

Тип

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Хладагент

Количество

2800

3400

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

54 / 50

51 / 53

55 / 51

Размеры

Ш x В x Г

мм

950 x 1170 x 330

950×1380×330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс. длина трубопроводов/перепад высот

50 / 30

75 / 30

Электропитание наружнего блока

Ø/В/Гц

3 / 380 ~ 415 / 50

Рабочий ток

Нагрев/Охлаждение

7,1 / 7,7

9,7 / 9,7

11,6 / 11,2

13,5 / 13,8

Расход воздуха

/мин

32 × 2

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

UV36W | UV42W | UV48W | UV60W

Потолочный тип

Серия

•

Распределение воздуха по горизонтали и

вертикали

•

Работа по двум температурным датчикам

(при подключении проводного пульта)

•

Разработан в Южной Корее

PQWRHQ0FDB

Входит в комплект

поставки

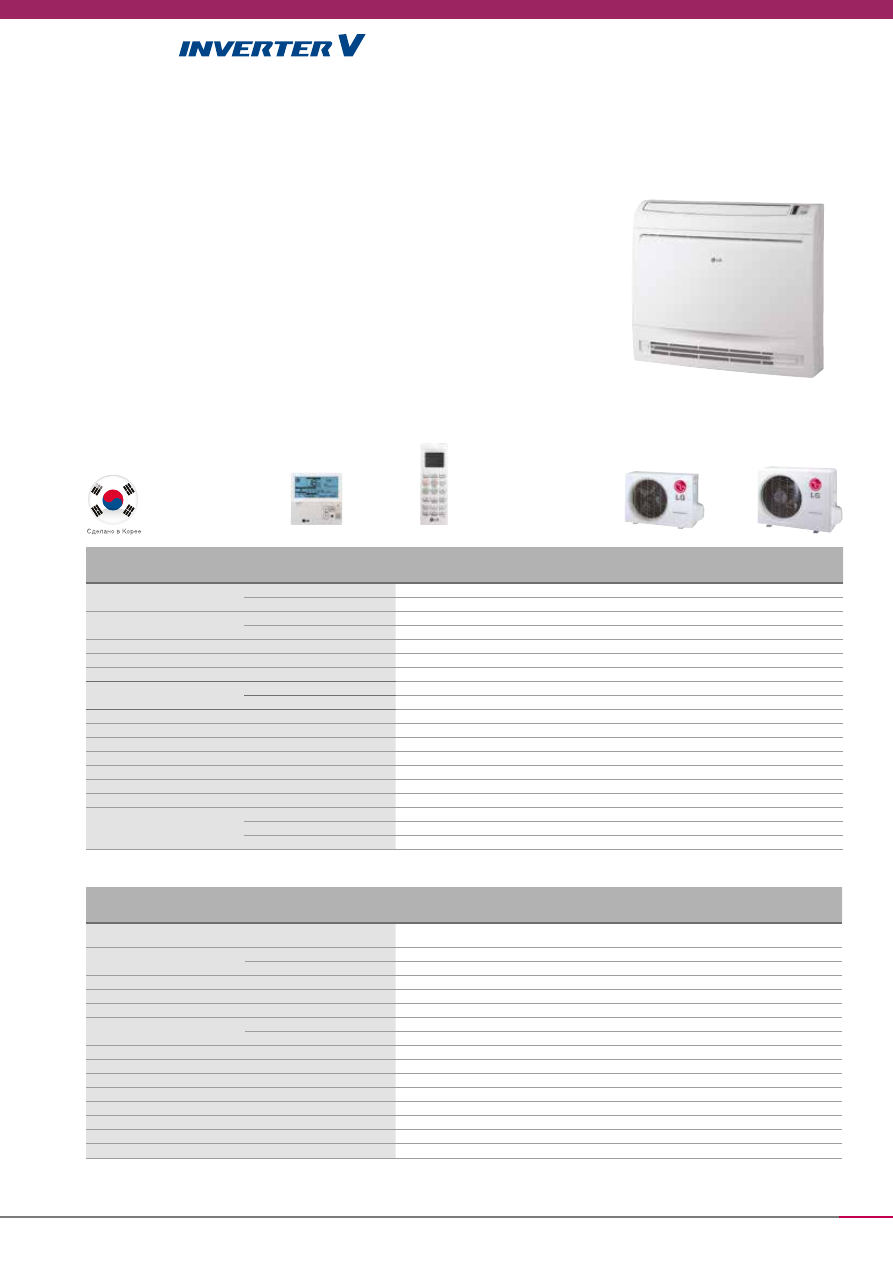

Кондиционеры

LG 2015

137

PQRCVSL0QW

Приобретается

отдельно

UU09W
UU12W

UU18W

Внутренний блок

CQ09 NA0R0

CQ12 NA0R0

CQ18 NA0R0

Производительность
(номинал)

Охлаждение

кВт

2,5 (1,0 ~ 2,8)

3,5 (1,4 ~ 3,7)

5,0 (2,0 ~ 5,5)

Нагрев

кВт

3,0 (1,2 ~ 3,3)

4,0 (1,6 ~ 4,4)

5,5 (2,2 ~ 6,1)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

0,64 (0,28 ~ 0,96)

1,06 (0,37 ~ 1,43)

1,49 (0,52 ~ 2,07)

Нагрев

кВт

0,74 (0,33 ~ 1,18)

1,08 (0,38 ~ 1,54)

1,4 (0,49 ~ 2,16)

Рабочий ток

Охлаждение/Нагрев

0,6

0,7

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,91

3,30

3,57

Нагрев

COP

4,05

3,70

3,69

Диапазон рабочих

Охлаждение

°C СТ

от -10 до 43

от -15 до 48

Температур

Нагрев

°C ВТ

от -18 до 18

/мин

8,5 / 6,7 / 5,0

9,2 / 7,6 / 6,6

12,4 / 11,4 / 10,4

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

38 / 32 / 27

39 / 32 / 27

44 / 39 / 35

Дегидратация

л/ч

1,1

1,2

2,3

Размеры (ШxВxГ)

Корпус

мм

770 x 600 x 210

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

Газовый

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

Дренаж

мм

VP25 (внешн. 32, внутр. 25)

Наружный блок

UU09W ULDR0

UU12W ULDR0

UU18W UE2R0

Компрессор

Тип

Ротационный

Двухроторный ротационный

Хладагент

Количество

1000

1400

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

47/48

47 / 48

48 / 48

Размеры

Ш x В x Г

мм

770 x 540 x 245

870 x 655 x 320

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

6,35 (1/4)

Газовый

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 0,75

Макс. длина трубопроводов/перепад высот

15 / 10 ,

40 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

Рабочий ток

Нагрев/Охлаждение

3,3 / 3,5

4,6 / 4,8

6,3 / 6,6

Расход воздуха

/мин

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

CQ09 | CQ12 | CQ18

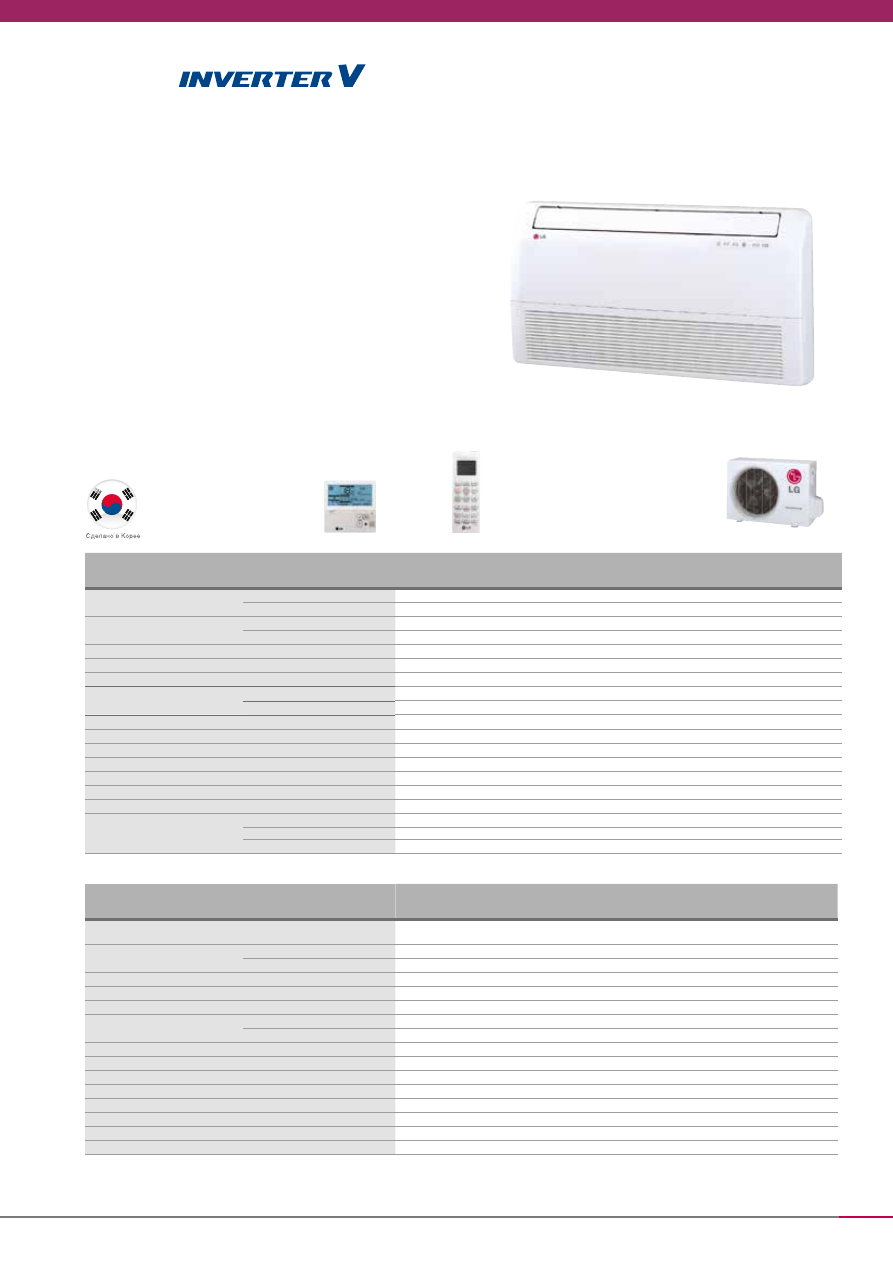

Консольный тип

Серия

•

Стильный дизайн

•

Низкий уровень шума

•

Компактные размеры

•

Режим нагрева пола (усиленный теплый воздушный поток

из нижней створки направлен вдоль поверхности пола)

•

5 ступеней регулировки направления створок жалюзи

•

Сделан в Южной Корее

PQWRHQ0FDB

Входит в комплект

поставки

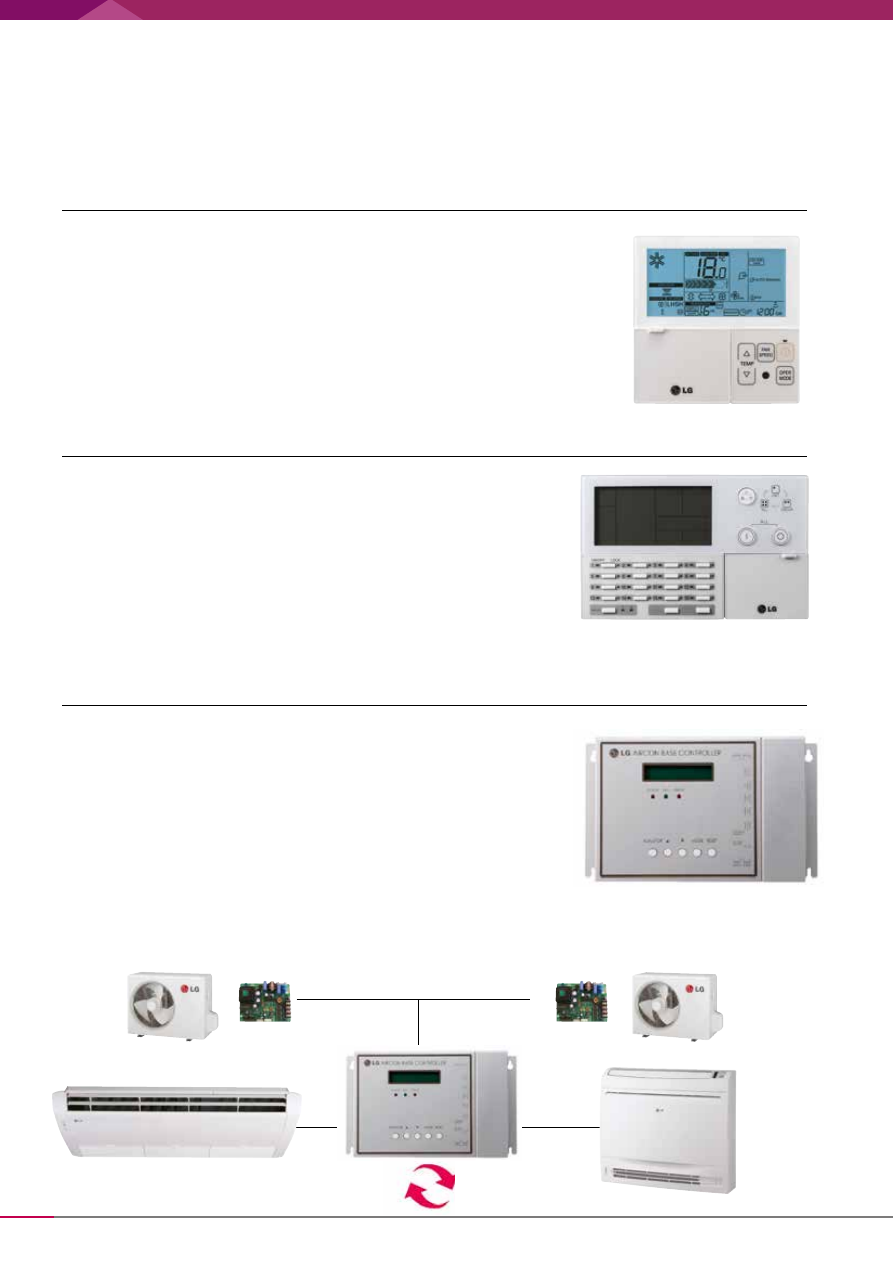

138

PQRCVSL0QW (белый)

•

Команды: вкл/выкл, частота вращения вент-ра, режим работы, тем-ра
воздуха

•

Максимальное управление до 16 внутренних блоков в связке

•

Индикатор режима работы

•

ИК-приемник встроенный

•

Температурный датчик встроенный

•

Управление таймером: вкл/выкл, недельный, суточный, выходной, сон

•

Подсветка экрана

•

Управление статическим давлением

•

Угол открытия жалюзи / автоматическое перемещение жалюзи

•

Возможность подключения 2 ПДУ на 1 внутренний блок

Проводной пульт управления

Упрощенный центральный контроллер AC EZ

PQCSZ250S0

•

Команды: вкл/выкл, частота вращения вент-ра, режим работы, тем-ра
воздуха

•

Максимальное управление до 32 внутренних блоков

•

Индикатор режима работы

•

График работы до 8 событий

•

Блокировка индивидуальных пультов управления

•

Электропитание

12В

•

Требуется установка платы PI485

*Этот аксессуар совместим со всеми моделями наружных блоков
полупромышленной серии, кроме моделей UU09W / UU12W / UU12

АКСЕССУАРЫ ДЛЯ БЛОКОВ

НАПОЛЬНО-ПОТОЛОЧНОГО ТИПА

PQCSA001T0

Устройство для коммутации двух систем кондиционирования. Применяется в
помещении серверных

•

Попеременное включение кондиционеров для увеличения срока службы и
повышения надежности поддержания заданных рабочих параметров

•

Автоматическое переключение на резервный кондиционер в случае выхода
одного из строя

•

Защита от перепадов напряжения и сбоев электропитания

•

Запуск и остановка системы в автоматическом режиме

•

Интеграция в систему пожарной безопасности здания

•

Подходит к любым внутренним блокам полупромышленных и мульти сплит-
систем

*Этот аксессуар совместим со всеми моделями наружных блоков полупромышленной
серии, кроме моделей UU09W / UU12W / UU12

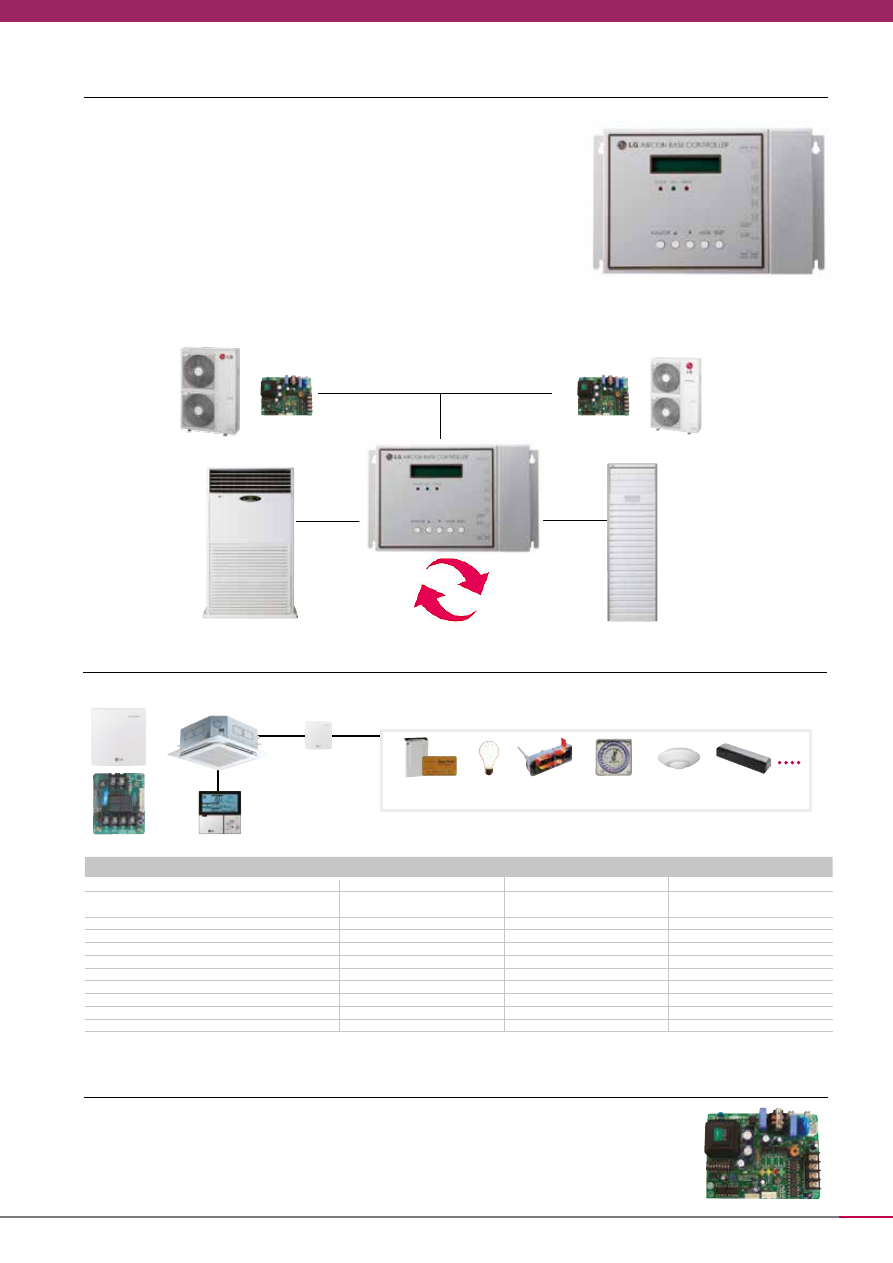

Контроллер для серверных помещений

Требуется плата PI485
для каждого наружного блока

PI485

Кондиционеры

LG 2015

139

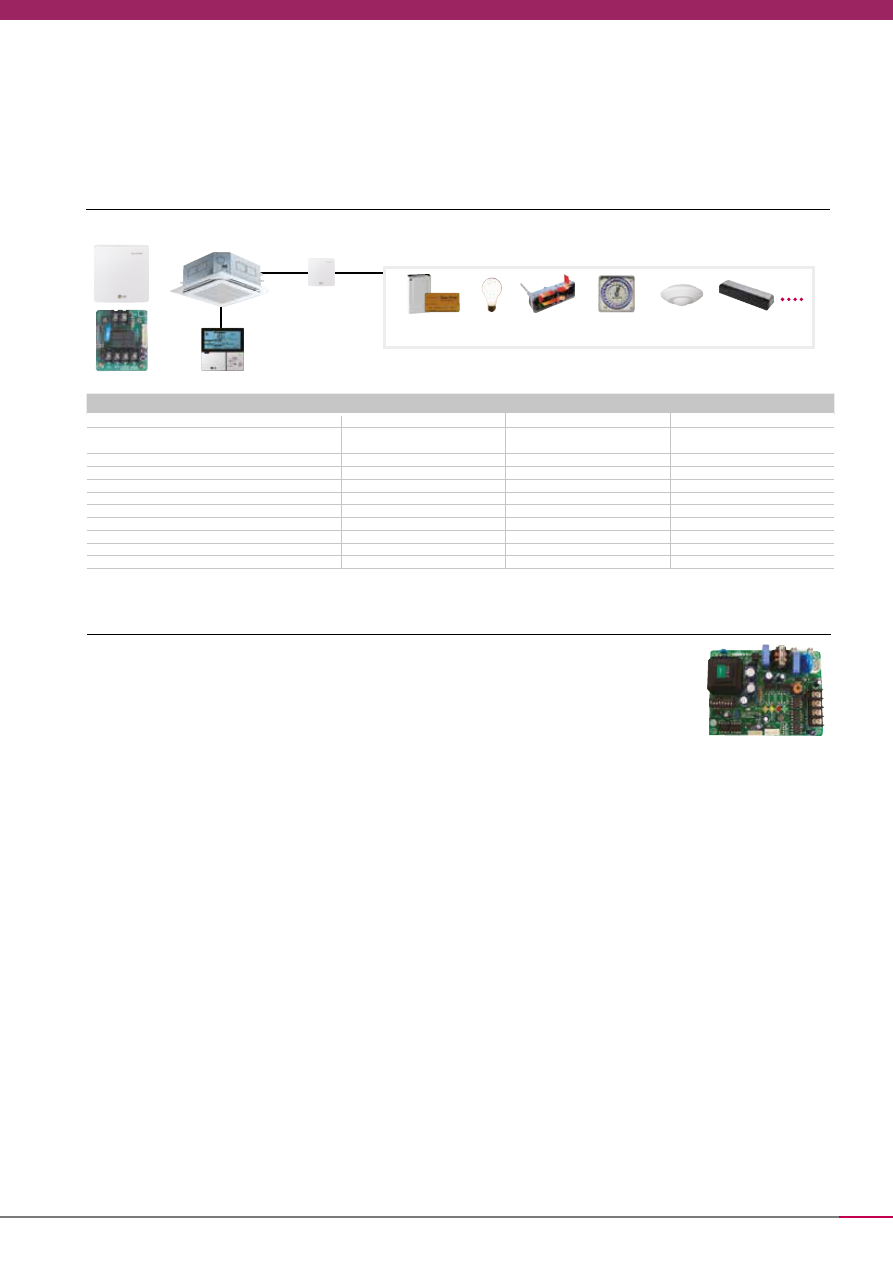

Модуль внешнего

сигнала

(подключение

к внешнему

устройству)

Электронный

ключ

Датчик

освещения

Пожарная

сигнализация

Таймер

Датчик

движения

Датчик открытия

двери

PQDSA(1) / PQDSB(1) / PQDSBC

Модули внешних сигналов

Модель

PQDSA/ PQDSB

PQDSA1/ PQDSB1

PQDSBC

Кол-во внешних сигналов

1 сигнал

2 сигнала

Электропитание

AC 220В от внешнего источника

питания

AC 24В от внешнего источника

питания

DC 5В / 12В от платы управления

внутреннего блока

Сигнал без напряжения / под напряжением

–



Управление вкл. / выкл.



Блокировка и разблокировка

–



Управление частотой вращение вентилятора

–



Отключение режима нагрев

–



Энергосберегающий режим

–



Установка температуры

–



Отображение неисправностей



Мониторинг работы



PMNFP14A0

Плата PI485

PI 485 преобразователь протокола системы кондиционирования LG
в протокол RS485 центрального контроллера.

Кондиционеры

LG 2015

141

P05AH

Внутренний блок

P05AH NT0R0

P08AH NT0R0

Производительность

Охлаждение

кВт

13,5

20,0

Нагрев

кВт

14,0

21,0

Потребляемая мощность
всей системы

Охлаждение

кВт

5,3

7,0

Нагрев

кВт

Электронагреватель

кВт

Рабочий ток всей системы

Охлаждение

9,5

11,1

Нагрев

Электропитание
внутреннего блока

Только внутр. блок

Ø/В/Гц

1 / 220-240 / 50

Электронагреватель

Ø/В/Гц

1 / 220-240 / 50

3 / 380-415 / 50

Коэффициент энергоэффективности

Охлаждение

EER

2,19

2,40

Нагрев

COP

2,81

3,50

Диапазон рабочих температур

Охлаждение

°C СТ

От -5 до 48

Нагрев

°C ВТ

От -10 до 24

Расход воздуха (Выс/Сред/Низ)

/мин

30/28/26

57/-/48

Уровень шума (Выс/Сред/Низ)

Расстояние 1м

дБ(А)±3

53/51/48

62/-/59

Дегидратация

л/ч

8,1

Размеры (ШxВxГ)

Корпус

мм

590 x 1850 x 440

1050 x 1880 x 495

Масса

Корпус

кг

132

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

19,05 (3/4)

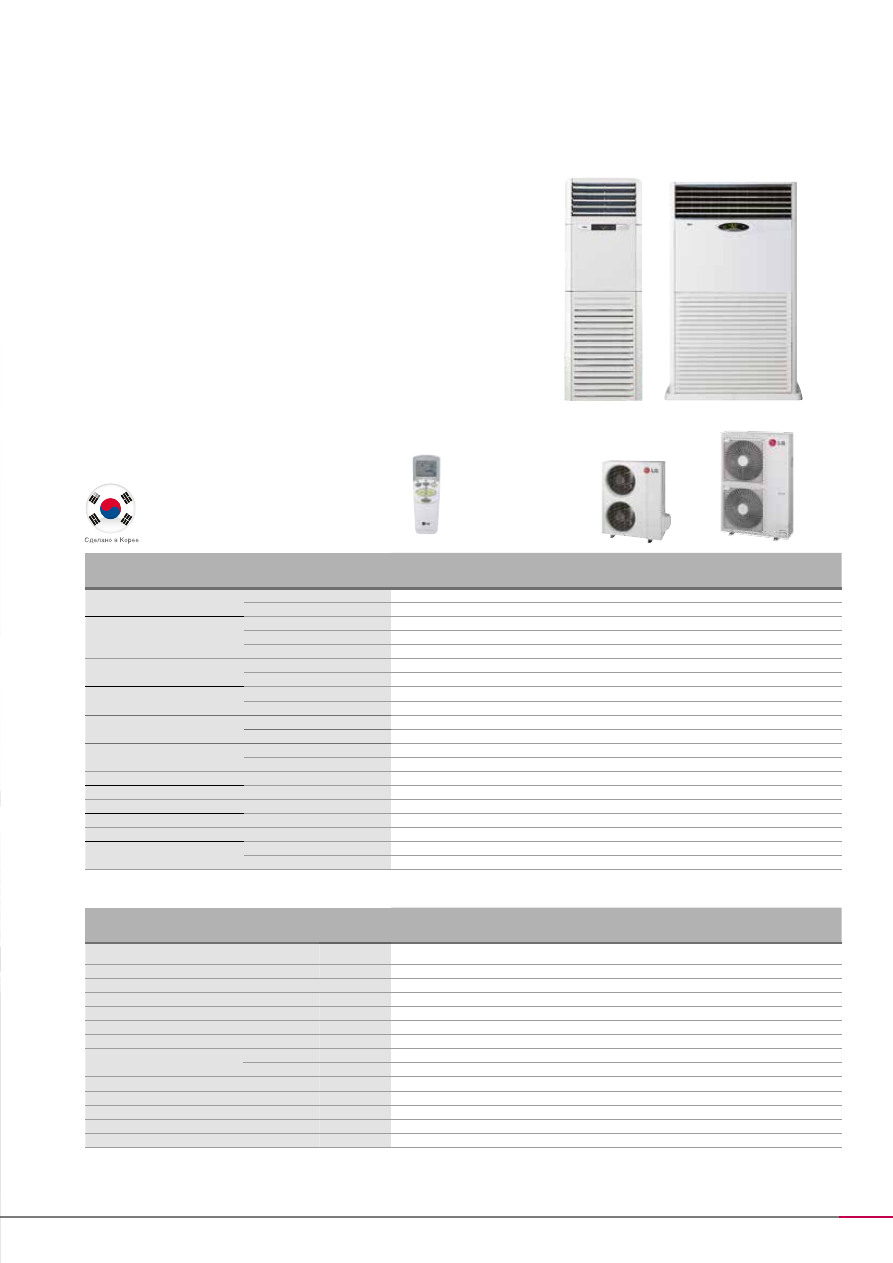

Наружный блок

P05AH UR1R0

P08AH UT0R0

Электропитание наружнего блока

Ø/В/Гц

3 / 380-415 / 50

Хладагент

Тип

R410A

Вентилятор

Направление потока

Горизонтальное

Расход воздуха

/мин

104

135

Уровень шума

дБ(А)±3

Габаритные размеры

ШxВxГ

мм

900 × 1160 × 370

950 × 1380 × 330

Масса

кг

113

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

19,05 (3/4)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 4,0

5 x 6,0

Межблочный кабель (с заземл.)

Кл-во жил x мм²

4 x 1,25

Макс. длина трубопроводов

Макс. перепад высот

Дозаправка хладагентом (при длине трубопроводов > 5м)

г/м

P05AH | P08AH

Колонный тип

Серия Standard

•

Система очистки воздуха PLASMA эффективно

удаляет вредоносные бактерии и аллергены
(модель P08AH)
•

Антибактериальный фильтр

•

Функция Auto Swing для равномерного

распределения воздуха в 4-х направлениях
(модель P05AH)
•

Блокировка клавиатуры контроллера

•

Сделан в Южной Корее

PQWRHSF0

Входит в комплект

поставки

P08AH

142

UU48W

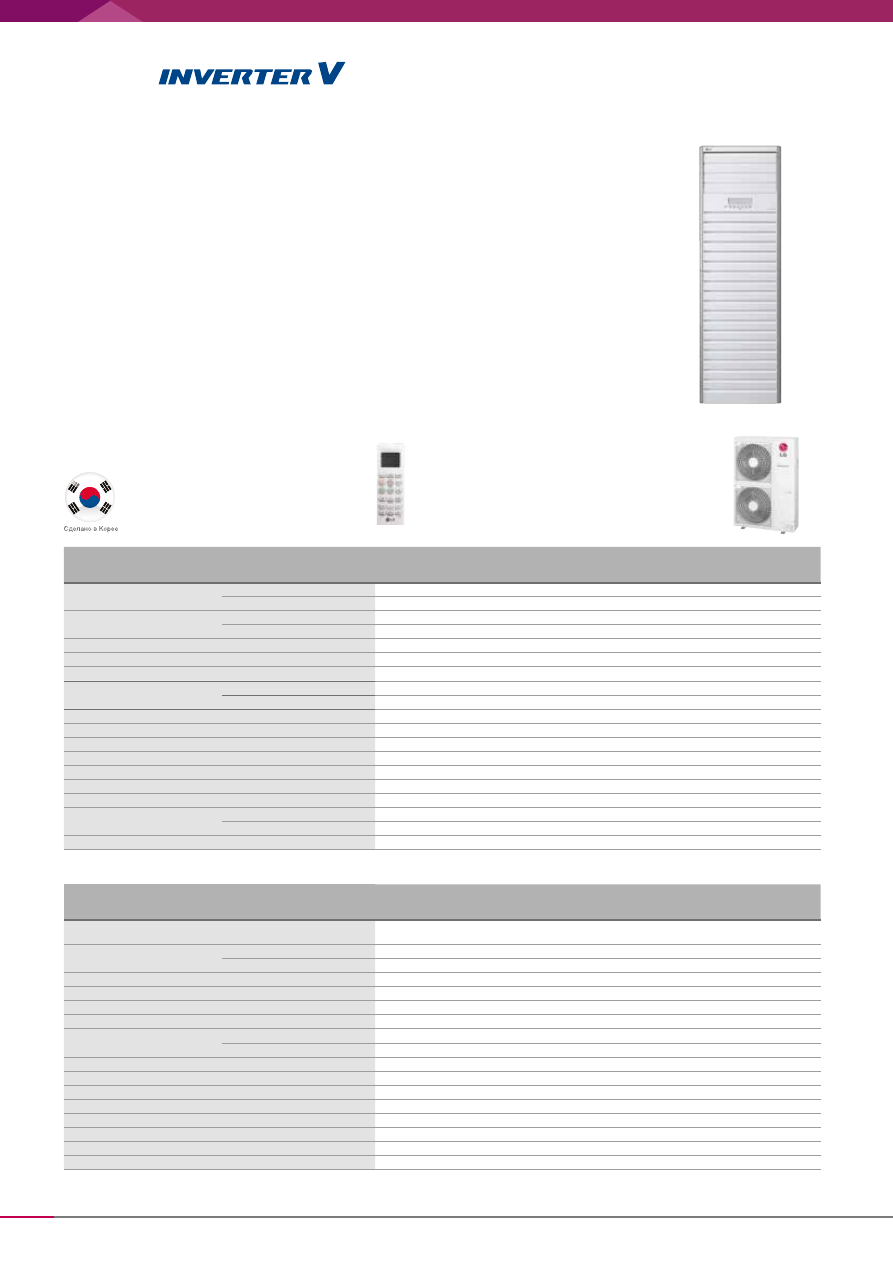

UU49W

Внутренний блок

UP48 NT2R0

Производительность
(номинал)

Охлаждение

кВт

14,0 (5,48 ~ 15,7)

Нагрев

кВт

15,9 (6,4 ~ 17,6)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

4,2 (1,5 ~ 4,7)

Нагрев

кВт

4,5 (1,4 ~ 5,2)

Рабочий ток

Охлаждение/Нагрев

0,9

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

3 / 380-415 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,33

Нагрев

COP

3,54

Диапазон рабочих

Охлаждение

°C

от -15 до 48

Температур

Нагрев

°C

от - 18 до 18

/мин

31 / 27 / 23

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

52 / 49 / 45

Дегидратация

л/ч

Размеры (ШxВxГ)

Корпус

мм

590 x 1840 x 460

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

VP25 (внешн.32, внутр. 25)

Наружный блок

UU48W U32R0

UU49W U32R0

Компрессор

Тип

Двухроторн. ротационный

Двухроторный ротационный

Хладагент

Количество

3400

Тип

R410A

Вентилятор

Направление потока

Горизонтальное

Уровень шума (Выс./Низк.)

дБ(А)±3

54 / 52

55 / 51

Размеры

Ш x В x Г

мм

950 × 1380 × 330

950×1380×330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

9.52 (3/8)

9,52 (3/8)

Газовый

мм (дюйм)

15.88 (5/8)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 5,0

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс. длина трубопроводов/перепад высот

75 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220 ~ 240 / 50

3 / 380 ~ 415 / 50

Рабочий ток

Нагрев/Охлаждение

20,09 / 19,74

11,6 / 11,2

Расход воздуха

/мин

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

UP48

Колонный тип

Серия

•

Антибактериальный фильтр

•

Функция Auto Swing для равномерного

распределения воздуха в 4-х направлениях
•

Стильный дизайн, отмеченный престижной

наградой Red Dot Award
•

Блокировка клавиатуры контроллера

•

Сделан в Южной Корее

PQWRHQ0FDB

Входит в комплект

поставки

Кондиционеры

LG 2015

143

PQCSA001T0

Устройство для коммутации двух систем кондиционирования. Применяется в
помещении серверных

•

Попеременное включение кондиционеров для увеличения срока службы
и повышения надежности поддержания заданных рабочих параметров

•

Автоматическое переключение на резервный кондиционер в случае
выхода одного из строя

•

Защита от перепадов напряжения и сбоев электропитания

•

Запуск и остановка системы в автоматическом режиме

•

Интеграция в систему пожарной безопасности здания

•

Подходит к любым внутренним блокам полупромышленных и мульти
сплит-систем

*Данный аксессуар используется только с моделями P08AH и UP48

Контроллер для серверных помещений

Требуется плата PI485
для каждого наружного блока

PI485

Модуль внешнего

сигнала

(подключение

к внешнему

устройству)

Электронный

ключ

Датчик

освещения

Пожарная

сигнализация

Таймер

Датчик

движения

Датчик открытия

двери

PQDSA(1) / PQDSB(1) / PQDSBC

Модули внешних сигналов

Модель

PQDSA/ PQDSB

PQDSA1/ PQDSB1

PQDSBC

Кол-во внешних сигналов

1 сигнал

2 сигнала

Электропитание

AC 220В от внешнего источника

питания

AC 24В от внешнего источника

питания

DC 5В / 12В от платы управления

внутреннего блока

Сигнал без напряжения / под напряжением

–



Управление вкл. / выкл.



Блокировка и разблокировка

–



Управление частотой вращение вентилятора

–



Отключение режима нагрев

–



Энергосберегающий режим

–



Установка температуры

–



Отображение неисправностей



Мониторинг работы



PMNFP14A0

Плата PI485

PI 485 преобразователь протокола системы кондиционирования LG в
протокол RS485 центрального контроллера.

144

Синхронизация блоков

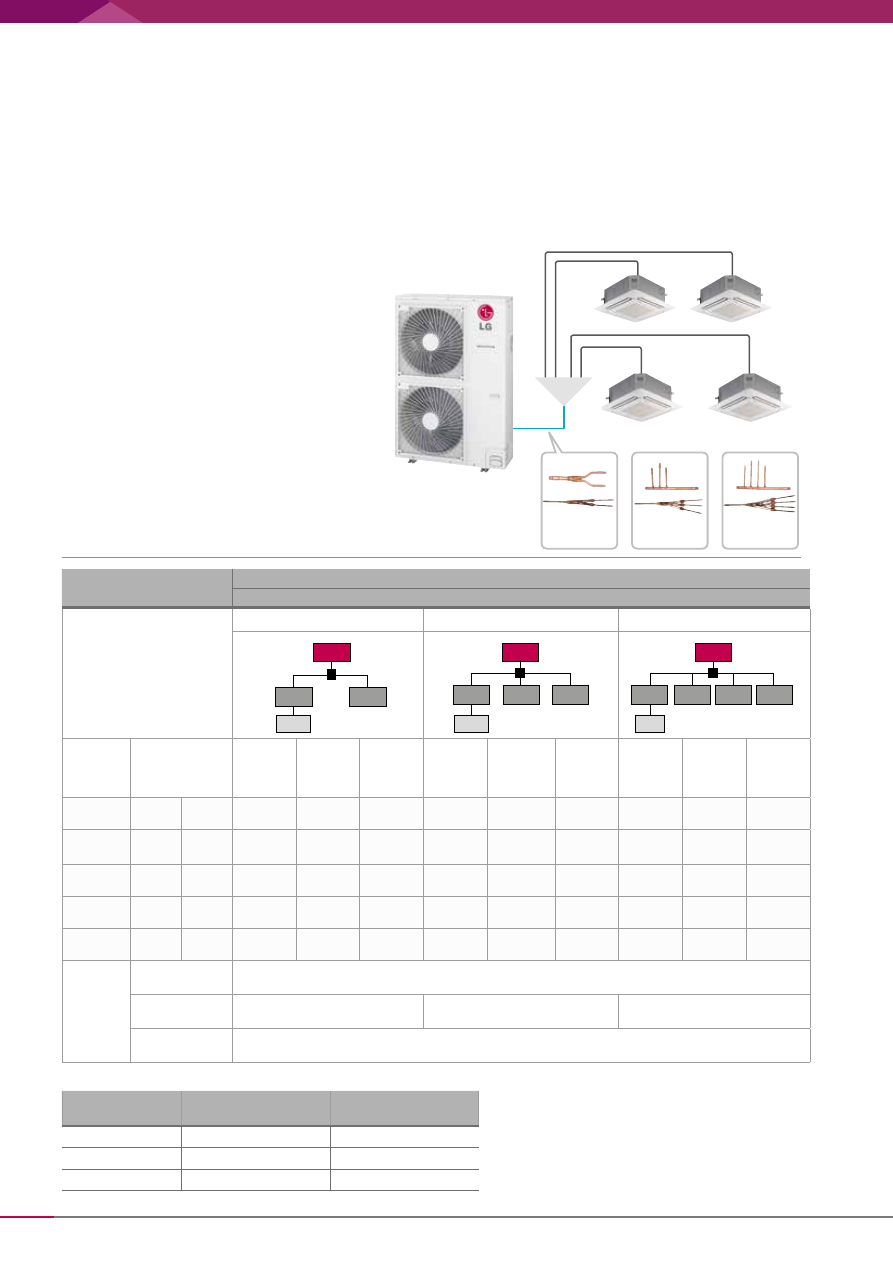

ПРАКТИЧНОЕ И ЭФФЕКТИВНОЕ

РЕШЕНИЕ ДЛЯ БИЗНЕСА

PMUB11A

PMUB111A

PMUB1111A

Synchro

• Подключение до 4-х внутренних блоков
• Упрощенная гидравлическая схема
• Инвертор 1Ф: 12,5 / 14,0 / 15,0 кВт
• Инвертор 3Ф : 12,5 / 14,0 / 15,0 / 19,0 / 23,0 кВт

* Для внутренних блоков кассетного и канального типов проводной
пульт входит в комплект поставки, для блоков потолочного
типа (CV18 / CV24 / UV30W / UV36W / UV42W) проводной пульт
приобретается отдельно

Разветвители

Модель

Кол-во внутренних

блоков

Производительность (%)

PMUB11A

50:50 (1:1)

PMUB111A

33:33:33 (1:1:1)

PMUB1111A

25:25:25:25 (1:1:1:1)

Комбинации внутренних блоков

Пример монтажа

IDU :
ВНУТРЕННИЙ БЛОК
ODU :
НАРУЖНЫЙ БЛОК
BD :
РАЗВЕТВИТЕЛЬ
R/C :
ПРОВОДНОЙ ПУЛЬТ
УПРАВЛЕНИЯ

Дуо

Трио

Кватро

Наружние блоки

Производительность (кВт)

кассетный

тип

канальный

тип

потолочный

тип

кассетный

тип

канальный

тип

потолочный

тип

кассетный

тип

канальный

тип

потолочный

тип

UU42W
UU43W

12,5

14,0

CT24 *2

CM24 *2

CB24L *2

CV24 *2

CT18 *3

CM18 *3

CB18L *3

CV18 *3

CT12 *4

CB12L *4

UU48W
UU49W

14,0

16,0

CT24 *2

CM24 *2

CB24L *2

CV24 *2

CT18 *3

CM18 *3

CB18L *3

CV18 *3

CT12 *4

CB12L *4

UU60W
UU61W

15,0

17,0

UT30W *2

UM30 *2

UV30W *2

CT18 *3

CM18 *3

CB18L *3

CV18 *3

CT12 *4

CB12L *4

UU70W

19,0

22,4

UT36 *2

UM36 *2

UV36 *2

CT24 *3

CM24 *3

CB24L *3

CV24 *3

CT18 *4

CM18 *4

CB18L *4

CV18 *4

UU85W

23,0

27,0

UT42 *2

UM42 *2

UV42 *2

CT24 *3

CM24 *3

CB24L *3

CV24 *3

CT18 *4

CM18 *4

CB18L *4

CV18 *4

Аксессуары

Проводной пульт

управления*

PQRCVSL0QW*

Разветвитель

(обязательно)

PMUB11A

PMUB111A

PMUB1111A

Контроллер AC EZ

(опционально)

PQCSZ250S0

ODU

IDU

R/C

ODU

IDU

R/C

IDU

ODU

R/C

Комбинирование

Кондиционеры

LG 2015

145

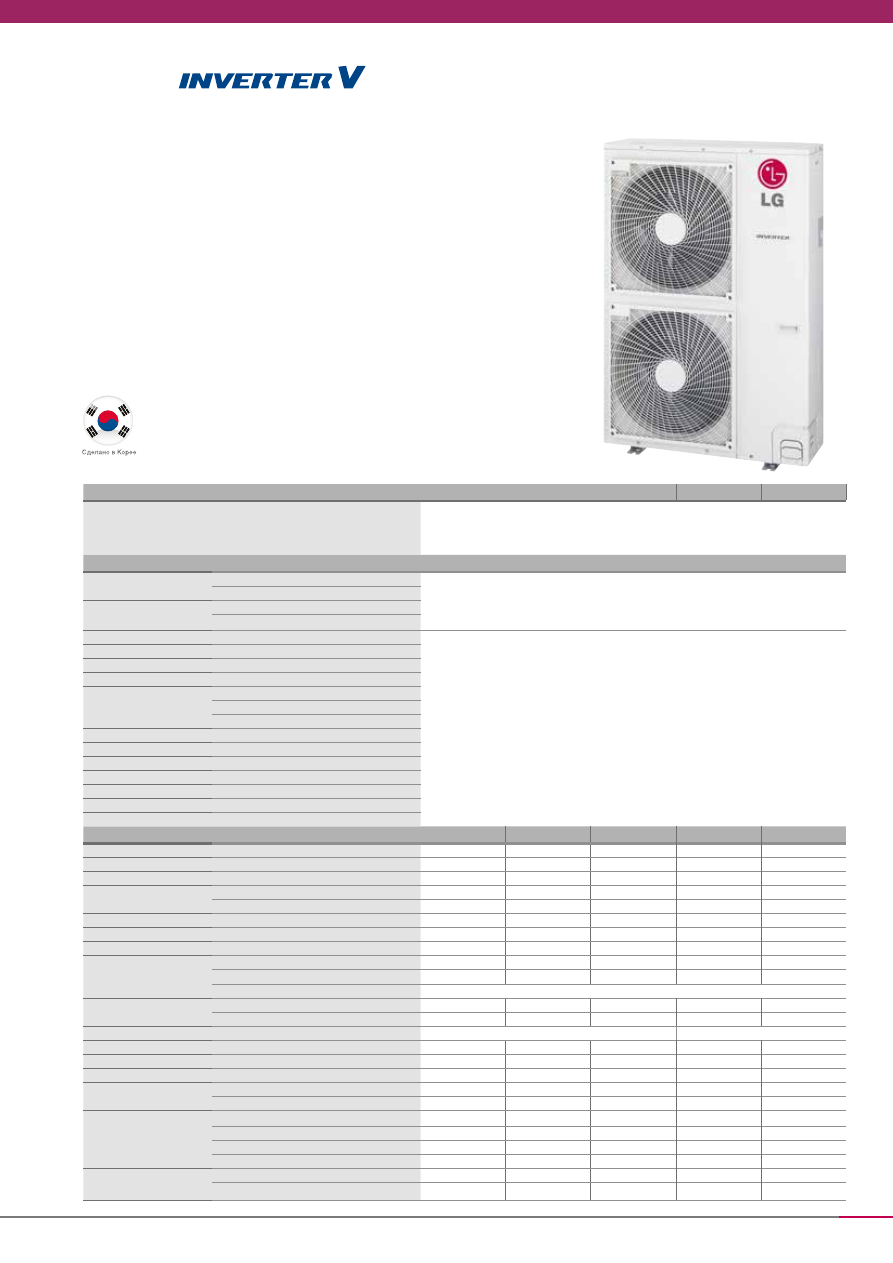

UU42W / UU43W / UU48W / UU49W / UU60W / UU61W
UU70W / UU85W

Совместимые модели

Внутренние блоки

CT12 / CT18 / CT24 / UT30W / UT36W / UT42W
CB12L / CB18L / CB24L
CM18 / CM24 / UM30 / UM36 / UM42
CV18 / CV24 / UV30W / UV36W / UV42W

Внутренние блоки

Производительность

Охлаждение

мин / сред / макс

кВт

* см. таблицу комбинаций

Нагрев

мин / сред / макс

кВт

Потребляемая мощность всей
системы

Охлаждение

Номинал

кВт

Нагрев

Номинал

кВт

Рабочий ток

Охлажд / нагрев

Номинал

* см. спецификации внутренних блоков
* Перечисленные ниже функции не работают в режиме Синхро
- Групповое управление
- Зональное управление
- Модули сухого контакта
- Автоматическая смена режимов

Power Supply

Ø/В/Гц

EER
COP

Подсоединение
трубопроводов

Жидкость

мм ( дюймы )

Газ

мм ( дюймы )

Дренаж

Н.Д./В.Д

мм

Расход воздуха

Выс / сред / низк

/мин

Звуковое давление

Охлаждение

Выс / сред / низк

дБ(А)

Уровень шума

Охлаждение

Максимум

дБ(А)

Дегидратация

л/ч

Габаритные размеры

Корпус

ШxВхГ

мм

Масса нетто

Корпус

кг

Привод вентилятора

Вт

Наружные блоки

UU42W / UU43W U32R0 UU48W / UU49W U32R0 UU60W / UU61W U32R0

UU70W U34R0

UU85W U74R0

Компрессор

Тип

Двухротационный

Гермитичный спиральный

Рабочий ток

Охлажд / Нагрев

16,91/16,86 | 9,7/9,7

20,09/19,76 | 11,6/11,2

23,48/23,91 | 13,5/13,8

11,5 / 10,7

13,5 / 13,6

Расход воздуха

Номинал

/мин

110

Звуковое давление

Охлаждение

Номинал

дБ(А)

Нагрев

Номинал

дБ(А)

Уровень шума

Охлаждение

Максимум

дБ(А)

Габаритные размеры

ШxВхГ

мм

950 x 1380 x 330

1090 x 1625 x 380

Масса нетто

кг

92 / 96

110

144

Хладагент

Тип

R410A

Заправка

3,400

5,200

5,500

Дозаправка

г/м

информация по дозаправки системы Synchro указана на стр. 148

Диапазон температуры

Охлаждение

Мин~Макс

°C СТ

-15 ~ 48

-20 ~ 48

Нагрев

Мин~Макс

°C ВТ

-18 ~ 18

Электропитание*

Ø/В/Гц

1 / 220-240 / 50 или 3 / 380-415 / 50 в зависимости от наружного блока

3 / 380-415 / 50

Кабель питания

Жил x мм²

3 x 5,0 | 3 x 2,5

5 x 2,5

Межблочный кабель

Жил x мм²

4 x 0,75

4 x 1,0

Автоматический выключатель (УЗО)

40 | 20

Фреонопровод

Жидкость

мм ( дюймы )

Ø9,52 (3/8)

Ø12,7 (1/2)

Газ

мм ( дюймы )

Ø15,88 (5/8)

Ø25,4 (1/1)

Ø22,2 (7/8)

Длины трубопроводов

Полная длина

Основная магистраль

Суммарная длина всех ответвлений

Длина одного ответвления

Максимальные перепады
высот

Внутренний ~ Наружный блок

Внутренний ~ Внутренний блок

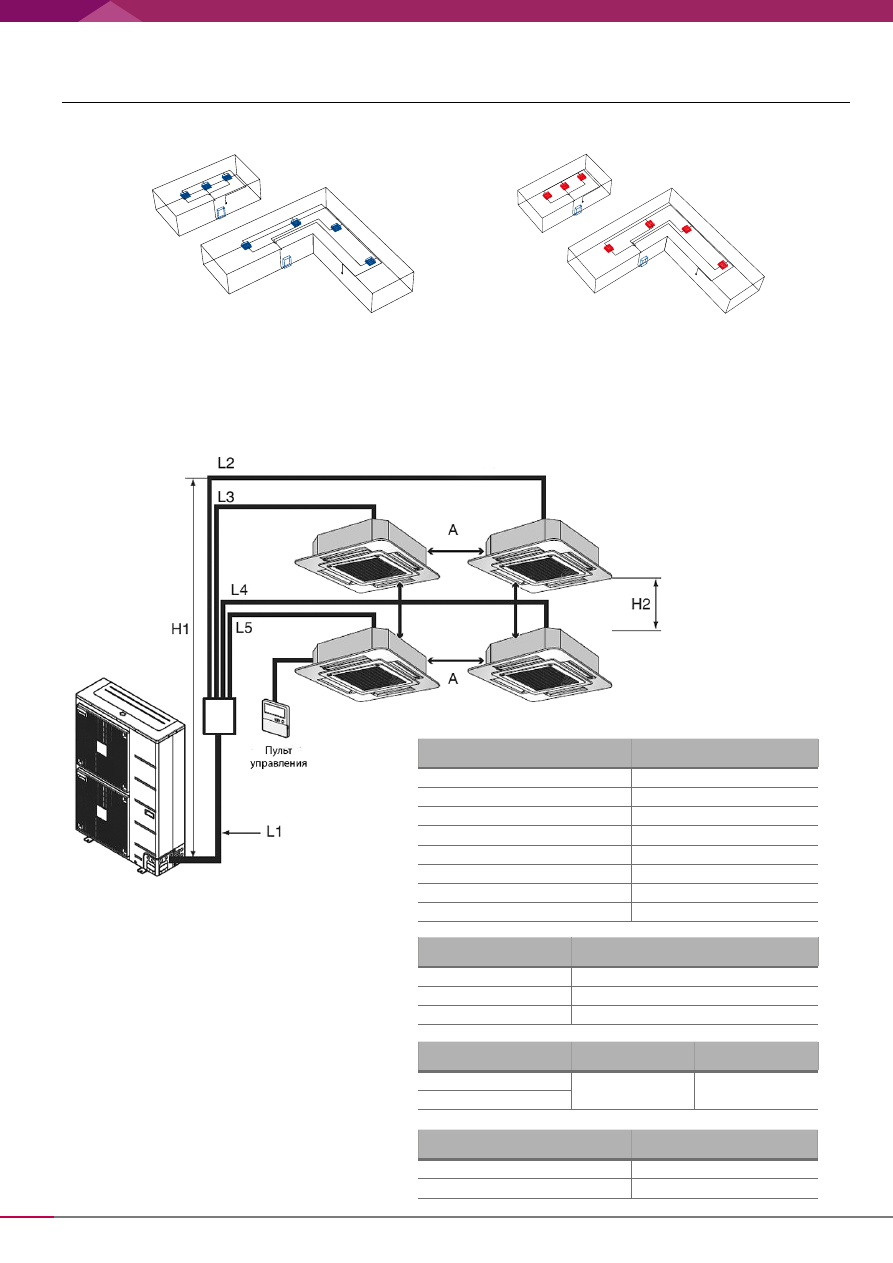

Система является оптимальным экономическим и технологическим
решением для помещений сложной конфигурации, в которых
предусматривается единый температурный режим по всей
площади. Такими помещениями могут быть офисы или магазины
Т-образной и Г-образной формы, или конференц-залы, имеющие
вытянутую прямоугольную форму.

Серия

146

Длина трубопроводов

Максимум (м)

Суммарная (L1 + L2 + L3 + L4 + L5)

Участок L1

Участки L2 + L3 + L4 + L5

Участок отдельно

Перепад внутренний - наружный (H1)

Перепад внутренний - внутренний (H2)

(L1 + L2), (L1 + L3), (L1 + L4), (L1 + L5)

Комбинация

Дополнительная заправка хладагентом (г)

Дуо

Хладагент = (L1 - b) x B + (L2 + L3) x C

Трио

Хладагент = (L1 - b) x B + (L2 + L3 + L4) x C

Кватро

Хладагент = (L1 - b) x B + (L2 + L3 + L4 + L5) x C

Диаметр трубопроводов (мм)

C (г/м2)

Ф 6,35

Ф 9,52

Модель

b (м)

B (г/м)

UU42W/UU43W

7,5

UU48W/UU49W

* Все внутренние блоки работают синхронно и в одном режиме;
* Все внутренние блоки управляются с одного пульта управления и
работают при одинаковой установленной температуре внутреннего
воздуха;

* Количество внутренних блоков от 1 до 4;
* Подключение внутренних блоков осуществляется
через стандартные разветвители.

Принцип работы системы LG Synchro

LG Бытовые, мульти сплит и полупромышленные системы кондиционирования. Каталоги продукции (2015-2011 год) - часть 7
