LG Бытовые, мульти сплит и полупромышленные системы кондиционирования. Каталоги продукции (2015-2011 год) - часть 6

Кондиционеры

LG 2015

115

Наружный блок

UU37W UO2R0

UU43W U32R0

UU49W U32R0

UU61W U32R0

Компрессор

Тип

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Хладагент

Количество

2800

3400

Тип

R410A

Уровень шума (Выс,/Низк,)

дБ(А)±3

54 / 50

51 / 53

55 / 51

Размеры

Ш x В x Г

мм

950 x 1170 x 330

950×1380×330

Масса нетто

кг

Диаметры трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс, длина трубопроводов/перепад высот

50 / 30

75 / 30

Электропитание наружнего блока

Ø/В/Гц

3 / 380 ~ 415 / 50

Рабочий ток

Нагрев/Охлаждение

7,1 / 7,7

9,7 / 9,7

11,6 / 11,2

13,5 / 13,8

Расход воздуха

/мин

32 × 2

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

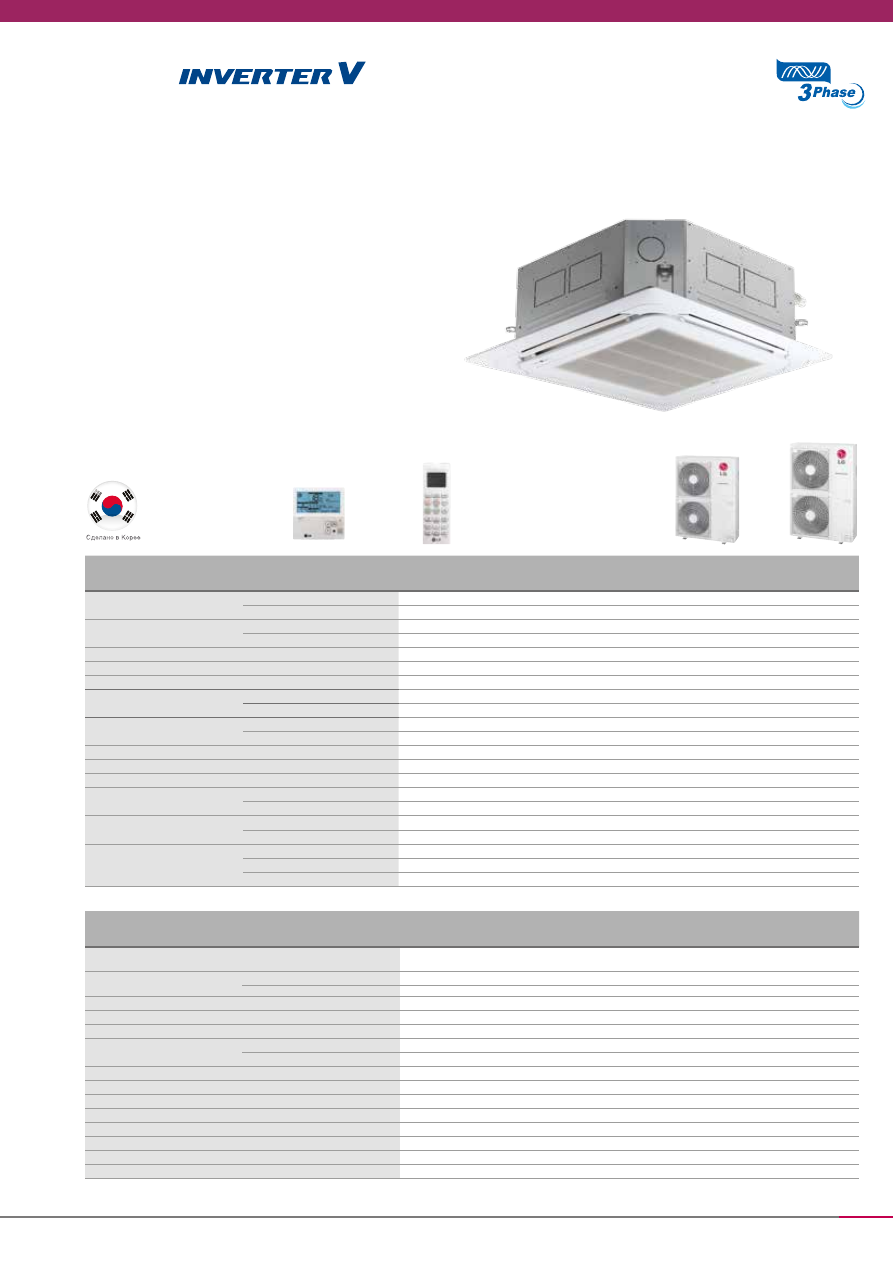

UT30W | UT36W | UT42W | UT48W | UT60W

4-х поточный кассетный тип

PQRCVSL0QW

Входит в комплект

поставки

UU37W

UU43W
UU49W
UU61W

Внутренний блок
Передняя панель

UT36W NN2R0

PT-UMC1

UT42W NM2R0

PT-UMC1

UT48W NM2R0

PT-UMC1

UT60W NM2R0

PT-UMC1

Производительность
(номинал)

Охлаждение

кВт

10,0 (4,0~ 11,0)

12,5 (5,0~ 13,8)

14,0 (5,48~ 15,7)

15,0 (5,92~ 16,3)

Нагрев

кВт

11,0 (4,4~ 12,1)

14,0 (5,0~ 15,4)

15,5 (6,4~ 17,6)

16,9 (6,8~ 18,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

2,82 (0,99~ 4,12)

3,88 (1,35~ 5,13)

4,62 (1,62~ 6,09)

5,4 (1,89~ 7,13)

Нагрев

кВт

3,09 (1,08~ 4,62)

3,89 (1,36~ 5,53)

4,51 (1,58~ 6,49)

5,5 (1,93~ 7,87)

Рабочий ток

Охлаждение/Нагрев

0,6

1,0

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220 ~ 240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,55

3,22

3,03

2,78

Нагрев

COP

3,56

3,60

3,44

3,07

Диапазон рабочих
температур

Охлаждение

°C СТ

От -15 до 48

Нагрев

°C ВТ

От -18 до 18

Расход воздуха (Выс/Сред/Низ)

/мин

24 / 22 / 19

30 / 28 / 26

34 / 32 / 30

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

43 / 40 / 37

46 / 44 / 40

49 / 47 / 43

Дегидратация

л/ч

2,7

3,6

4,4

5,5

Габаритные размеры
(Ш x В x Г )

Корпус

мм

840×246×840

840×288×840

Декоративная панель

мм

950×25×950

Масса без упаковки

Корпус

кг

22,3

24,6

Декоративная панель

кг

Диаметры трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (вн,32, внутр, 25)

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Индивидуальное управление каждой

створкой жалюзи

•

Размер каждой створки жалюзи 80 мм,

что обеспечивает равномерное

воздухораспределение

•

Максимальная высота монтажа - 4,2 м

•

Упрощенный монтаж за счет использования

съемных угловых панелей

•

ИК-приемник на корпусе внутреннего блока

•

Встроенный дренажный насос 700 мм

•

Сделан в Южной Корее

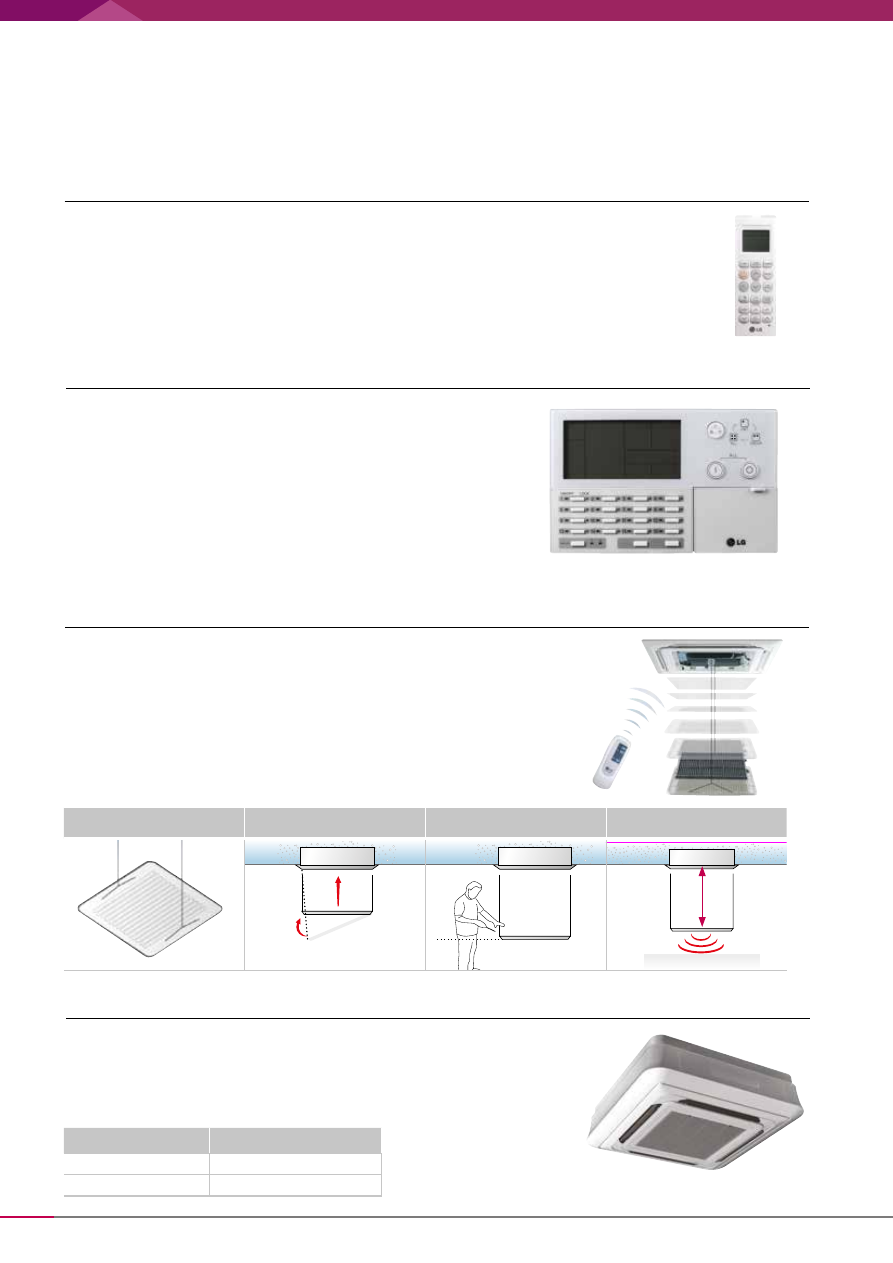

Автоматическое перемещение передней панели

PTEGM0

Данная опция позволяет автоматически опускать и поднимать переднюю
панель и упрощает процесс очистки воздушного фильтра.

•

Максимальная высота опускания панели 4,2м

•

Автоматическое выравнивание панели при опускании

•

Используется с всеми моделями внутренних блоков кассетного типа, с
которыми применяется декоративная панель PT-UMC1

•

В комплект поставки входит решетка, подъемный механизм,
беспроводной ПДУ и комплект для монтажа, включая инструкцию

АКСЕССУАРЫ ДЛЯ БЛОКОВ

КАССЕТНОГО ТИПА

PQWRHQ0FDB

•

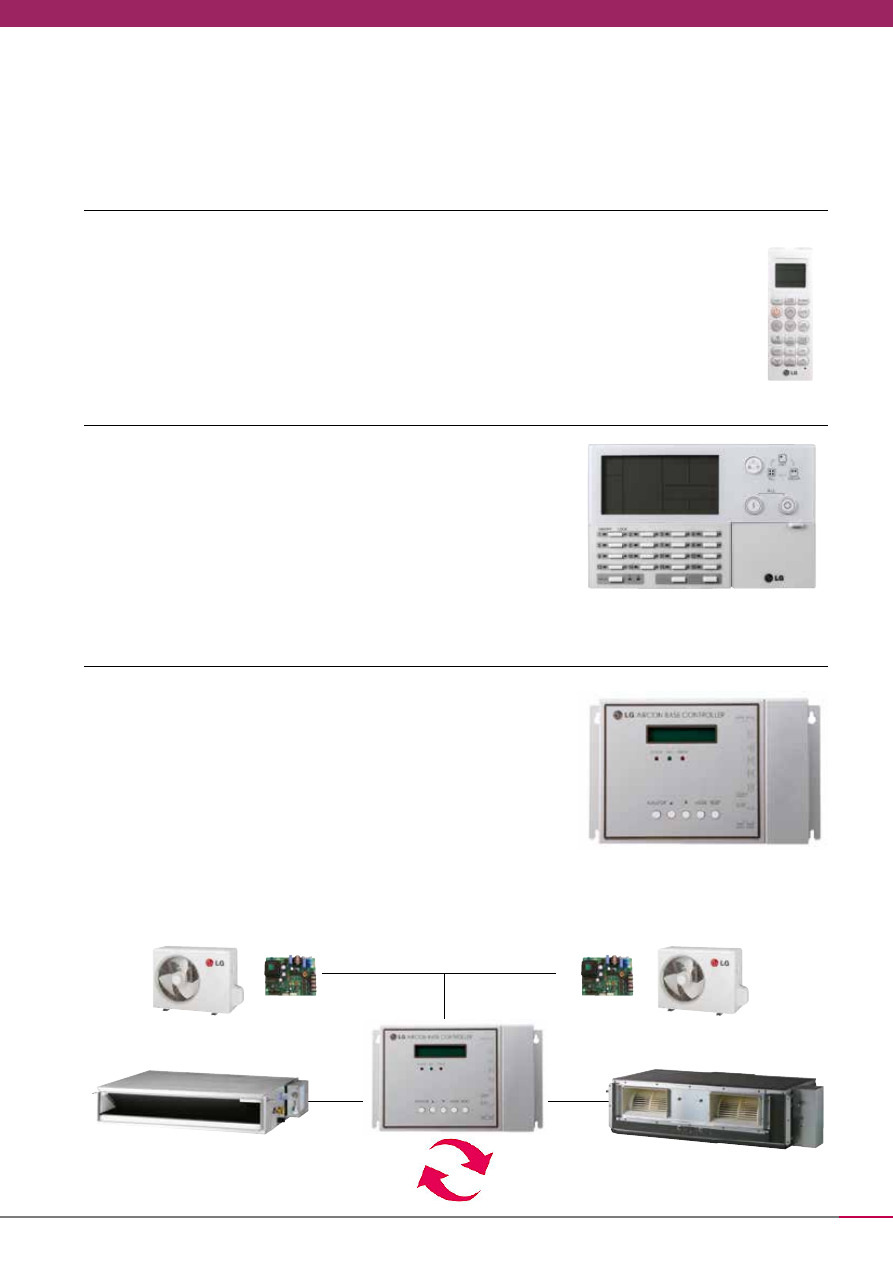

Команды: вкл/выкл, частота вращения вент-ра, тем-ра воздуха

•

Индикатор режима работы

•

ИК-приемник встроенный

•

Температурный датчик встроенный

•

Режим работы изм еняется с центрального контроллера

•

Подсветка экрана

Беспроводной пульт управления

Упрощенный центральный контроллер AC EZ

PQCSZ250S0

•

Команды: вкл/выкл, частота вращения вент-ра, режим работы,
тем-ра воздуха

•

Максимальное управление до 32 внутренних блоков

•

Индикатор режима работы

•

График работы до 8 событий

•

Блокировка индивидуальных пультов управления

•

Электропитание

12В

*Этот аксессуар совместим со всеми моделями наружных блоков
полупромышленной серии, кроме моделей UU09W / UU12W / UU12

4 точки крепления

Автоматическое управление

по горизонтали

Память выбранного

положения по высоте

Датчик препятствия

Память

СТОП

Мак

с. 4,2 м

Декоративный корпус для внутреннего блока

PTDCM / PTDCQ

•

Позволяют сохранить изящный интерьер помещения

•

Закрывают боковые стороны внутреннего блока

•

Возможность использования внутреннего блока кассетного типа при
отсутствии подвесных потолоков

Модель

Передняя панель

PTDCM

PT-UMC1

PTDCQ

PT-UQC

116

PI485

PQCSA001T0

Устройство для коммутации двух систем кондиционирования. Применяется
в помещении серверных

•

Попеременное включение кондиционеров для увеличения срока службы
и повышения надежности поддержания заданных рабочих параметров

•

Автоматическое переключение на резервный кондиционер в случае выхода
одного из строя

•

Защита от перепадов напряжения и сбоев электропитания

•

Запуск и остановка системы в автоматическом режиме

•

Интеграция в систему пожарной безопасности здания

•

Подходит к любым внутренним блокам полупромышленных и мульти
сплит-систем

•

Требуется установка платы PI485 в каждый наружный блок

Контроллер для серверных помещений

Модель

PQDSA/ PQDSB

PQDSA1/ PQDSB1

PQDSBC

Кол-во внешних сигналов

1 сигнал

2 сигнала

Электропитание

AC 220В от внешнего источника

питания

AC 24В от внешнего источника

питания

DC 5В / 12В от платы управления

внутреннего блока

Сигнал без напряжения / под напряжением

–



Управление вкл. / выкл.



Блокировка и разблокировка

–



Управление частотой вращение вентилятора

–



Отключение режима нагрев

–



Энергосберегающий режим

–



Установка температуры

–



Отображение неисправностей



Мониторинг работы



Модуль внешнего

сигнала

(подключение

к внешнему

устройству)

Электронный

ключ

Датчик

освещения

Пожарная

сигнализация

Таймер

Датчик

движения

Датчик открытия

двери

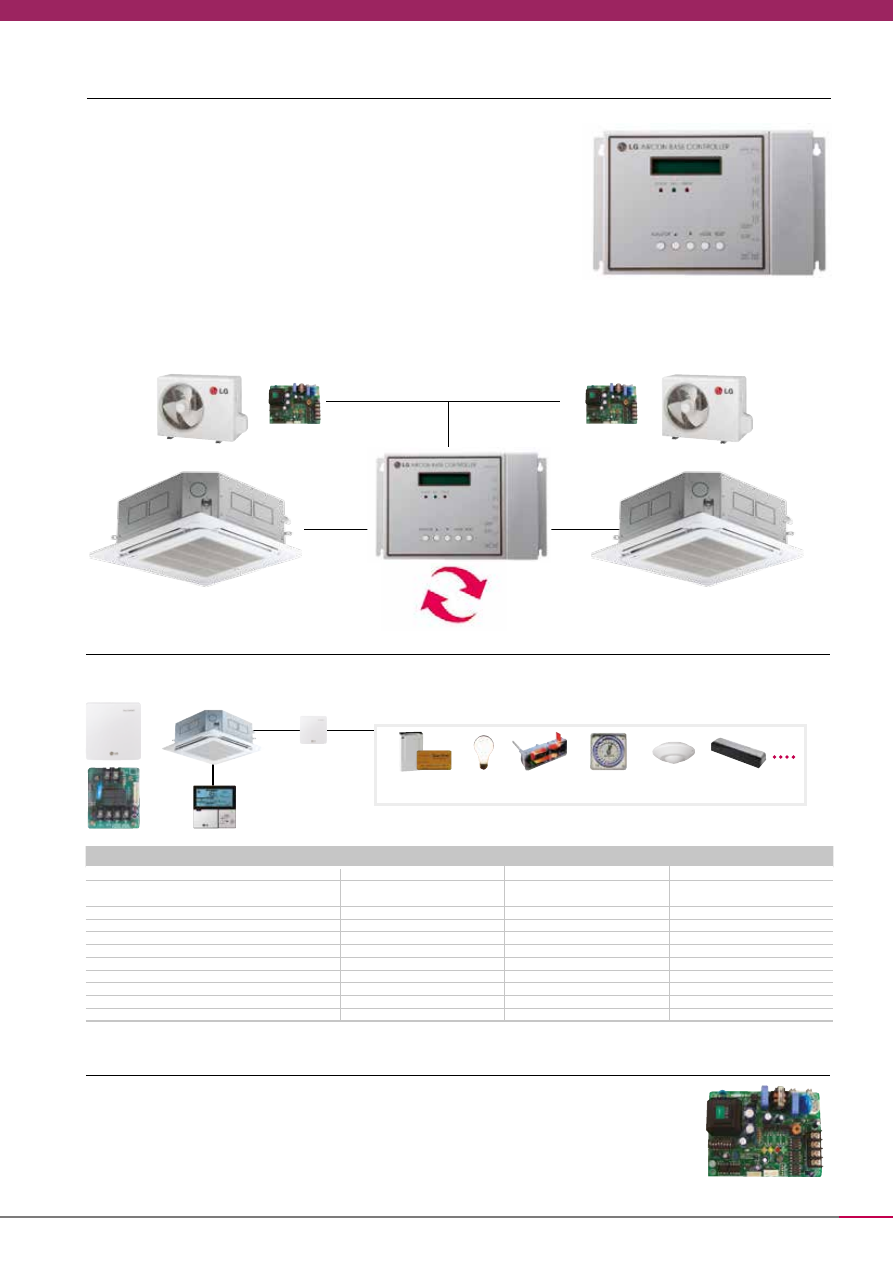

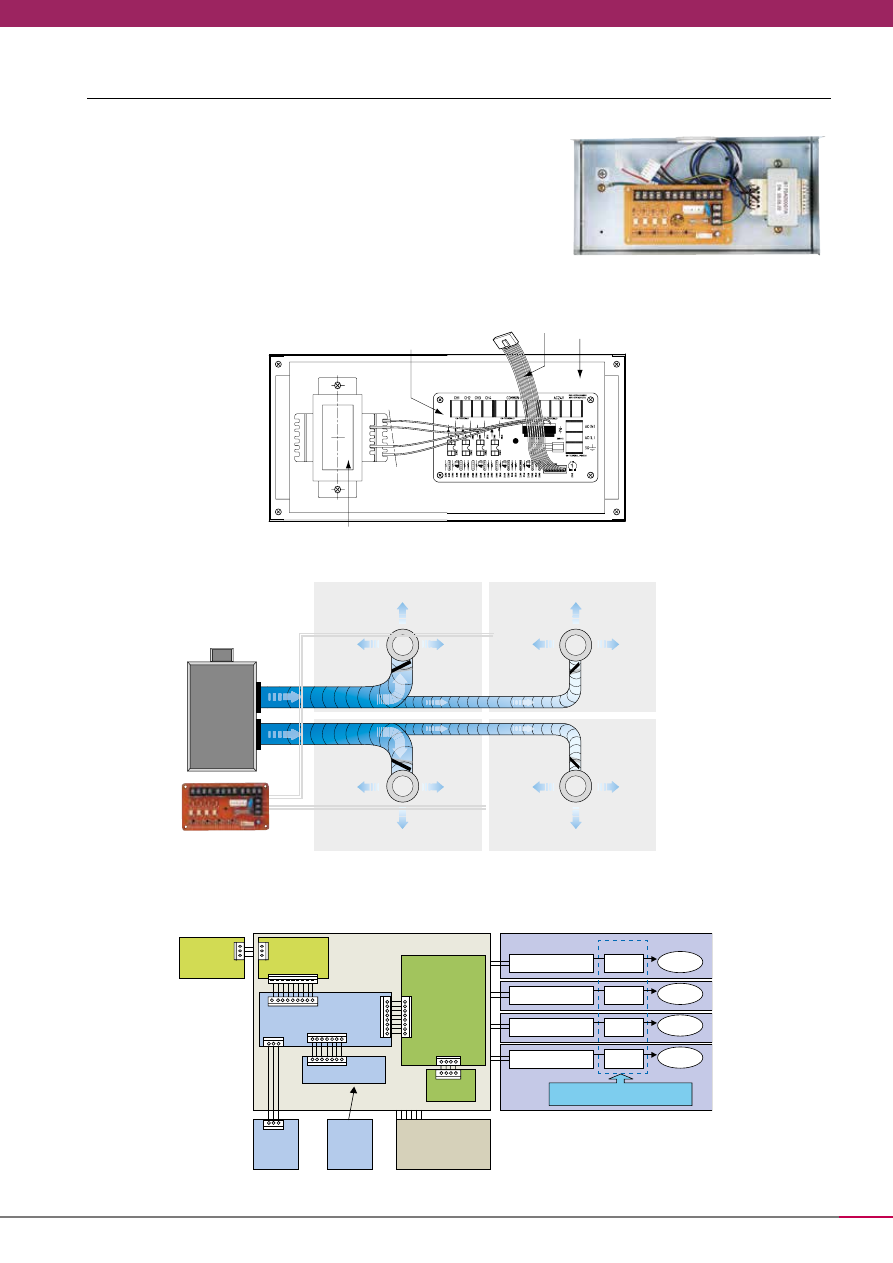

PQDSA(1) / PQDSB(1) / PQDSBC

PMNFP14A0

Плата PI485

PI 485 преобразователь протокола системы кондиционирования LG
в протокол RS485 центрального контроллера.

Модули внешних сигналов

Кондиционеры

LG 2015

117

КАНАЛЬНЫЙ ТИП

Кондиционеры

LG 2015

119

PVRCUSZ0

Входит в комплект

поставки

Внутренний блок

UB18 NHDR0

UB24 NHDR0

UB30 NGDR0

Производительность

Охлаждение

кВт

5,0

7,0

8,0

Нагрев

кВт

5,8

7,4

9,0

Потребляемая мощность
всей системы

Охлаждение

кВт

1,96

2,49

3,60

Нагрев

кВт

2,18

2,60

3,20

Рабочий ток

Охлаждение/Нагрев

0,92

1,34

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220 ~240 / 50

Коэффициент энергоэффективности

Охлаждение EER

2,53

2,61

2,22

Нагрев

COP

2,66

2,85

2,81

Диапазон рабочих

Охлаждение

°C СТ

От -5 до 43

Температур

Нагрев

°C ВТ

От -10 до 24

Расход воздуха (Выс/Сред/Низ)

м3/мин

16,5/14,5/13

18/16,5/14

26,5/23/20

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

36/34/32

38/36/34

34/38/35

Дегидратация

л/ч

1,59

2,5

3,3

Размеры (ШxВxГ)

Корпус

мм

880×260×450

1180×298×450

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Дренаж

мм

VP25 (Внешн, 32, внутр, 25)

Напор вентилятора

Па

100

Наружный блок

UU18 UEDR0

UU24 UEDR0

UU30 UEDR0

Компрессор

Тип

Ротационный

Хладагент

Количество

1300

1950

1870

Тип

R410A

Автоматический выключатель (УЗО)

Уровень шума

дБ(А)±3

Размеры

Ш x В x Г

мм

870x655x320

870x808x320

Масса нетто

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Кабель питания (с заземлением)

Кл-во жил x мм²

3x2,5

3x3,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4x0,75

Макс. длина трубопроводов/перепад высот

50/30

40/30

50/30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

Рабочий ток

8,83/6,54

11,4/12,6

17,2/16,3

Расход воздуха

м3/мин

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

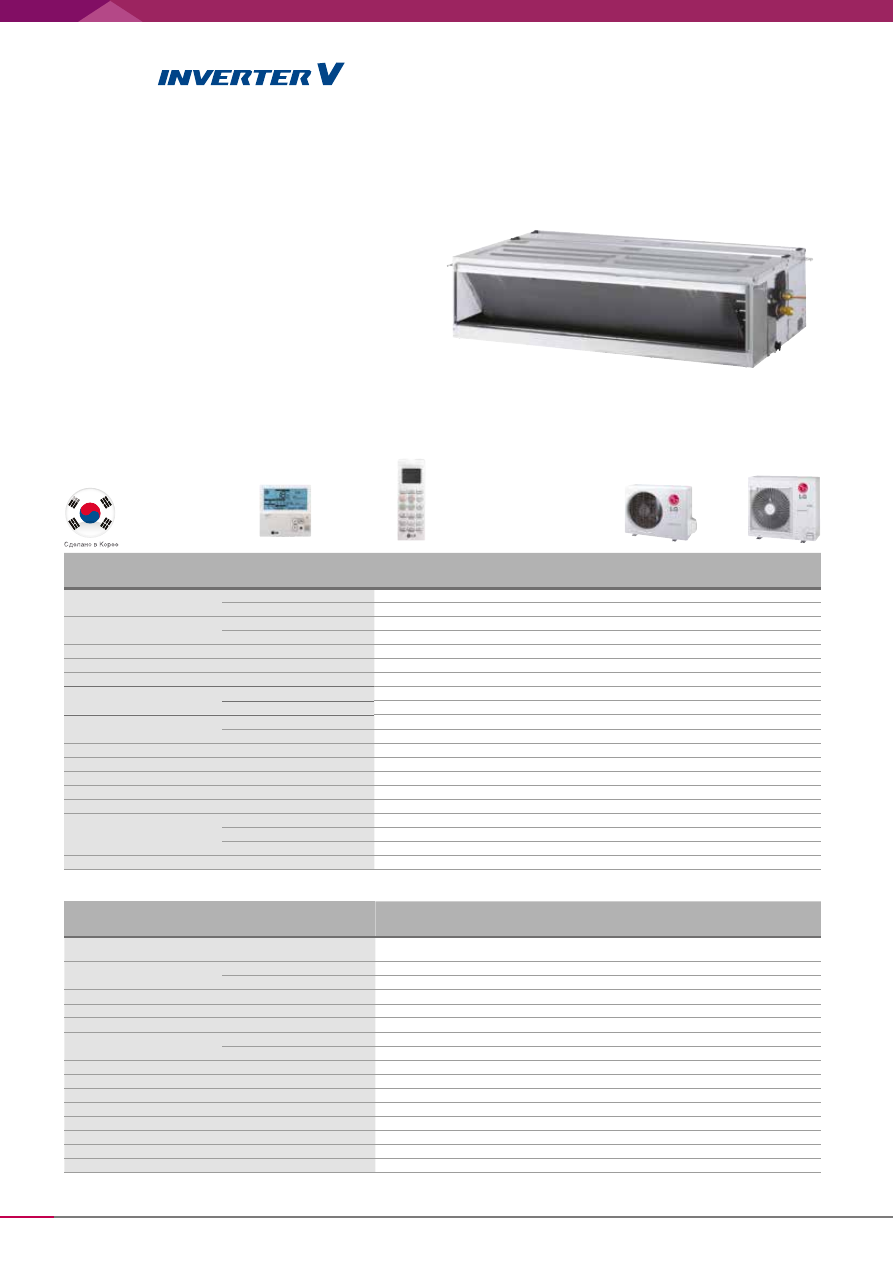

UB18 | UB24 | UB30

Высоконапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

UU24
UU30

UU18

Серия Standard

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Сделан в Южной Корее

120

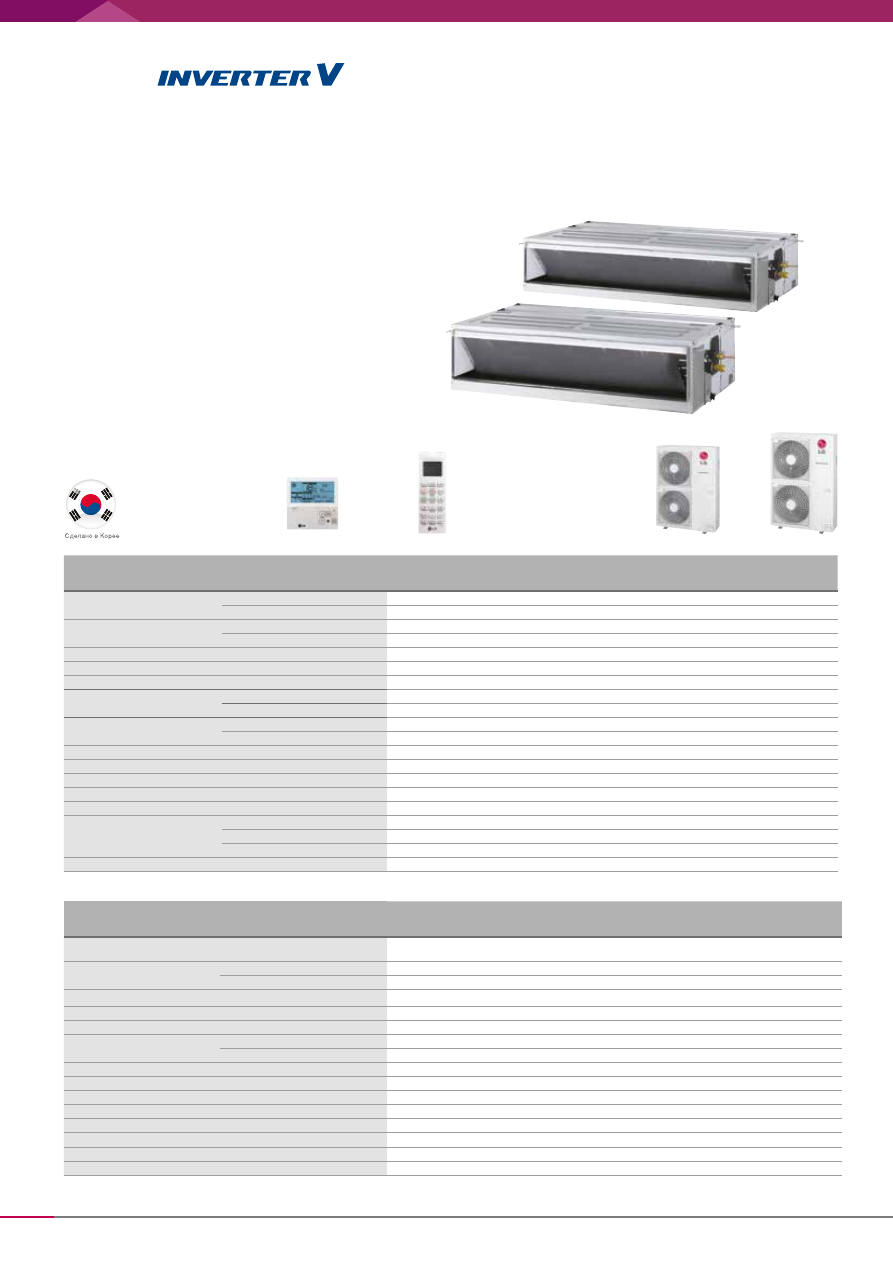

UB36 | UB48 | UB60

Внутренний блок

UB36 NGDR0

UB48 NRDR0

UB60 NRDR0

Производительность

Охлаждение

кВт

10,0

13,4

15,0

Нагрев

кВт

11,0

15,0

17,0

Потребляемая мощность
всей системы

Охлаждение

кВт

4,00

5,84

6,30

Нагрев

кВт

3,60

5,20

5,00

Рабочий ток

Охлаждение/Нагрев

1,42

3,65

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220 ~240 / 50

Коэффициент энергоэффективности

Охлаждение EER

2,50

2,35

2,37

Нагрев

COP

3,06

3,08

3,50

Диапазон рабочих

Охлаждение

°C СТ

От -5 до 43

Температур

Нагрев

°C ВТ

От -10 до 24

Расход воздуха (Выс/Сред/Низ)

м3/мин

32/29/26

40/35/30

50/45/40

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

42/39/36

44/42/40

46/44/42

Дегидратация

л/ч

4,0

6,0

6,5

Размеры (ШxВxГ)

Корпус

мм

1180×298×450

1230×380×590

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88(5/8)

Дренаж

мм

VP25 (вн,32, внутр, 25)

Напор вентилятора

Па

100

150

Наружный блок

UU37 UEDR0

UU48 U3DR0

UU60 U3DR0

Компрессор

Тип

Спиральный

Хладагент

Количество

2450

3300

3500

Тип

R410A

Автоматический выключатель (УЗО)

Уровень шума

дБ(А)±3

Размеры

Ш x В x Г

мм

870×1060×320

950×1380×330

Масса нетто

кг

105

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

9,52 (3/8 )

Газовый

мм (дюйм)

15,88 ( 5/8 )

Кабель питания (с заземлением)

Кл-во жил x мм²

5×2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4×0,75

Макс, длина трубопроводов/перепад высот

50/30

Электропитание наружнего блока

Ø/В/Гц

3 / 380~415 / 50

Рабочий ток

7,5/7,7

6,5/6,4

6,9/6,7

Расход воздуха

/мин

32×2

55×2

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

Высоконапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

UU37

UU48
UU60

Серия Standard

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Сделан в Южной Корее

PVRCUSZ0

Входит в комплект

поставки

Кондиционеры

LG 2015

121

НОВИНКА

PQRCVSL0QW

Входит в комплект

поставки

Наружный блок

UU70W U34R0

UU85W U74R0

Компрессор

Тип

Герметичный спиральный

Хладагент

Количество

5200

5500

Тип

R410A

Уровень шума (Выс,/Низк,)

дБ(А)±3

58 / 55

60 / 59

Размеры

Ш x В x Г

мм

950 x 1,380 x 330

1,090 x 1,625 x 380

Масса нетто

кг

110

144

Трубопроводы

Жидкостный

мм (дюйм)

Ø 9,53 (3/8)

Ø 12,7 (1/2)

Газовый

мм (дюйм)

Ø 25,4 (1/1)

ø 22,2 (7/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

5 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 1,0

Макс, длина трубопроводов/перепад высот

75 / 30

Электропитание наружнего блока

Ø/В/Гц

3 / 380-415 / 50

Рабочий ток

Нагрев/Охлаждение

11,5 / 10,7

13,5 / 13,6

Расход воздуха

/мин

110

190

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

Внутренний блок

UB70 N94R0

UB85 N94R0

Производительность
(номинал)

Охлаждение

кВт

19,0 (7,6~20,9)

23,0 (9,2~25,3)

Нагрев

кВт

22,4 (9,0~24,6)

27,0 (10,8~29,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

6,69

8,19

Нагрев

кВт

6,4

8,31

Рабочий ток

Охлаждение/Нагрев

3,0

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220~240 / 50

Коэффициент
энергоэффективности

Охлаждение EER

2,84

2,81

Нагрев

COP

3,5

3,25

Диапазон рабочих

Охлаждение

°C СТ

От -20 до 48

Температур

Нагрев

°C ВТ

От -18 до 18

Расход воздуха (Выс/Сред/Низ)

м3/мин

70,0 / 65,0 / 60,0

80,0 / 72,0 / 64,0

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

43 / 41 / 40

Дегидратация

л/ч

1,81

5,14

Размеры (ШxВxГ)

Корпус

мм

1,563 x 458 x 791

Масса

Корпус

кг

Диаметр трубопроводов

Жидкостный

мм (дюйм)

ø 9,52 (1/4)

ø 12,7 (1/2)

Газовый

мм (дюйм)

ø 25,4 (1/1)

ø 22,2 (7/8)

Дренаж

мм

VP25 (вн. 32, внутр. 25)

Напор вентилятора

Па

130 (60 ~ 240)

UB70

| UB85

Высоконапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Встроенный дренажный насос 700 мм (опция)

•

Сделан в Южной Корее

UU70W

UU85W

122

PQRCVSL0QW

Входит в комплект

поставки

UU18W

UU24W
UU30W

Наружный блок

UU18W UE2R0

UU24W U42R0

UU30W U42R0

Компрессор

Тип

Двухроторный ротационный

Хладагент

Количество

1400

2000

Тип

R410A

Уровень шума (Выс,/Низк,)

дБ(А)±3

48 / 48

47 / 50

52 / 48

Размеры

Ш x В x Г

мм

870 x 655 x 320

950 x 834 x 330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5,8)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

3 × 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 0,75

4 × 0,75

Макс, длина трубопроводов/перепад высот

40 / 30

50 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

1 / 220 ~ 240 / 50

Рабочий ток

Нагрев/Охлаждение

6,3 / 6,6

8,3 / 9,6

10,83 / 11,82

Расход воздуха

/мин

Дозаправка хладагентом (при длине трубопроводов>7,5м)

г/м

Внутренний блок

CM18 N14R0

CM24 N14R0

UM30W N14R0

Производительность
(номинал)

Охлаждение

кВт

5,0 (2,0~ 5,5)

7,0 (2,8~ 7,8)

8,0 (3,2~ 8,8)

Нагрев

кВт

5,5 (2,2 ~ 6,05)

8,0 (3,2 ~ 8,8)

9,0 (3,6~ 9,9)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

1,54 (0,54~ 2,03)

2,34 (0,82~ 3,46)

2,28 (0,8~ 3,5)

Нагрев

кВт

1,66 (0,58~ 2,37)

2,49 (0,87~ 3,63)

2,49 (0,87~ 3,56)

Рабочий ток

Охлаждение/Нагрев

0,4

0,5

0,8

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент
энергоэффективности

Охлаждение EER

3,25

3,03

3,51

Нагрев

COP

3,31

3,21

3,61

Диапазон рабочих

Охлаждение

°C СТ

от -15 до 48

Температур

Нагрев

°C ВТ

от -18 до 18

Расход воздуха (Выс/Сред/Низ)

м3/мин

16,5 / 14,5 / 13,0

18,0 / 16,5 / 14,5

22,0 / 20,0 / 18,0

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

34 / 32 / 30

35 / 34 / 32

37 / 35 / 34

Дегидратация

л/ч

Размеры (ШxВxГ)

Корпус

мм

900 x 270 x 700

Масса

Корпус

кг

23,8

24,2

25,3

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

12,7 (1/2)

15,88 (5/8)

Дренаж

мм

VP25 (вн,32, внутр, 25)

Напор вентилятора

Па

60 (25 ~ 150)

CM18 | CM24 | UM30W

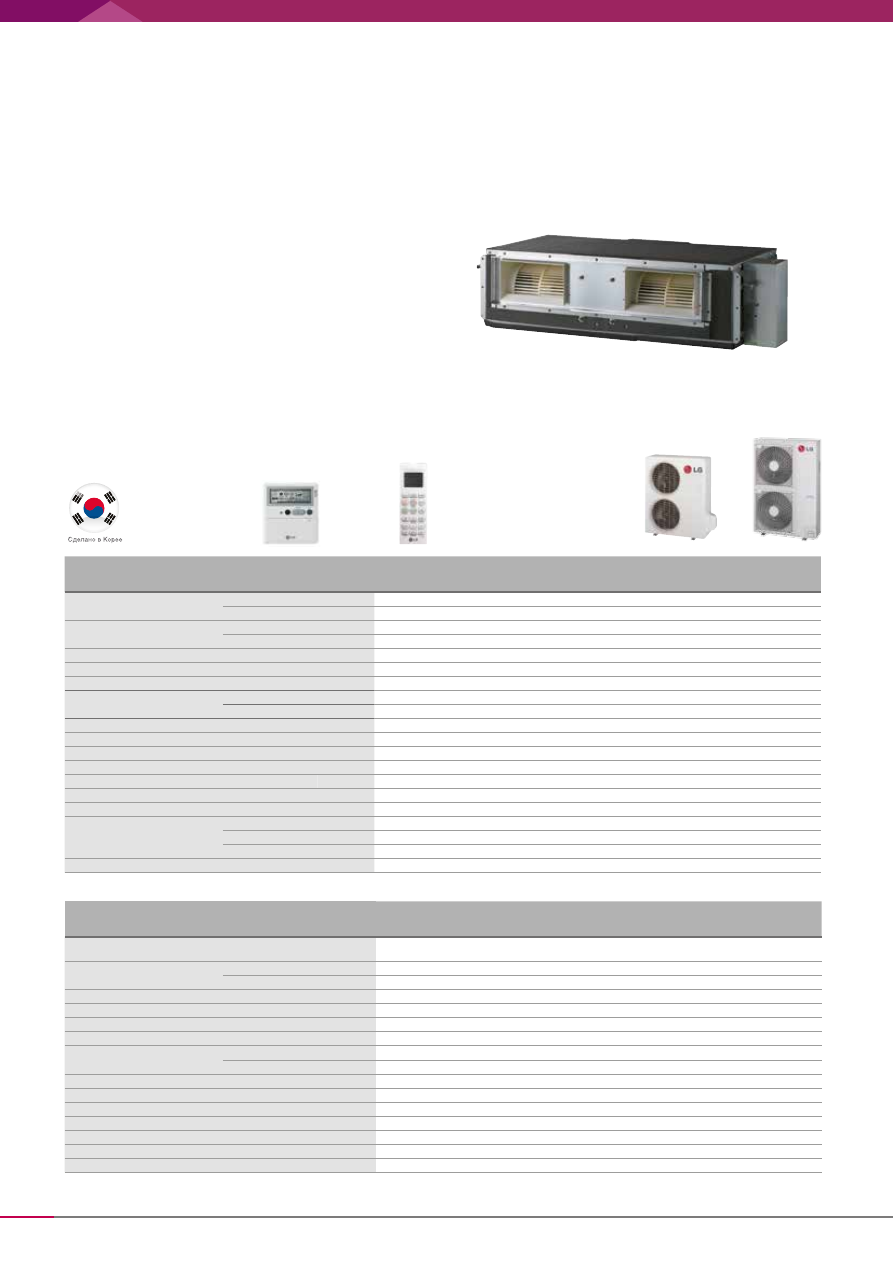

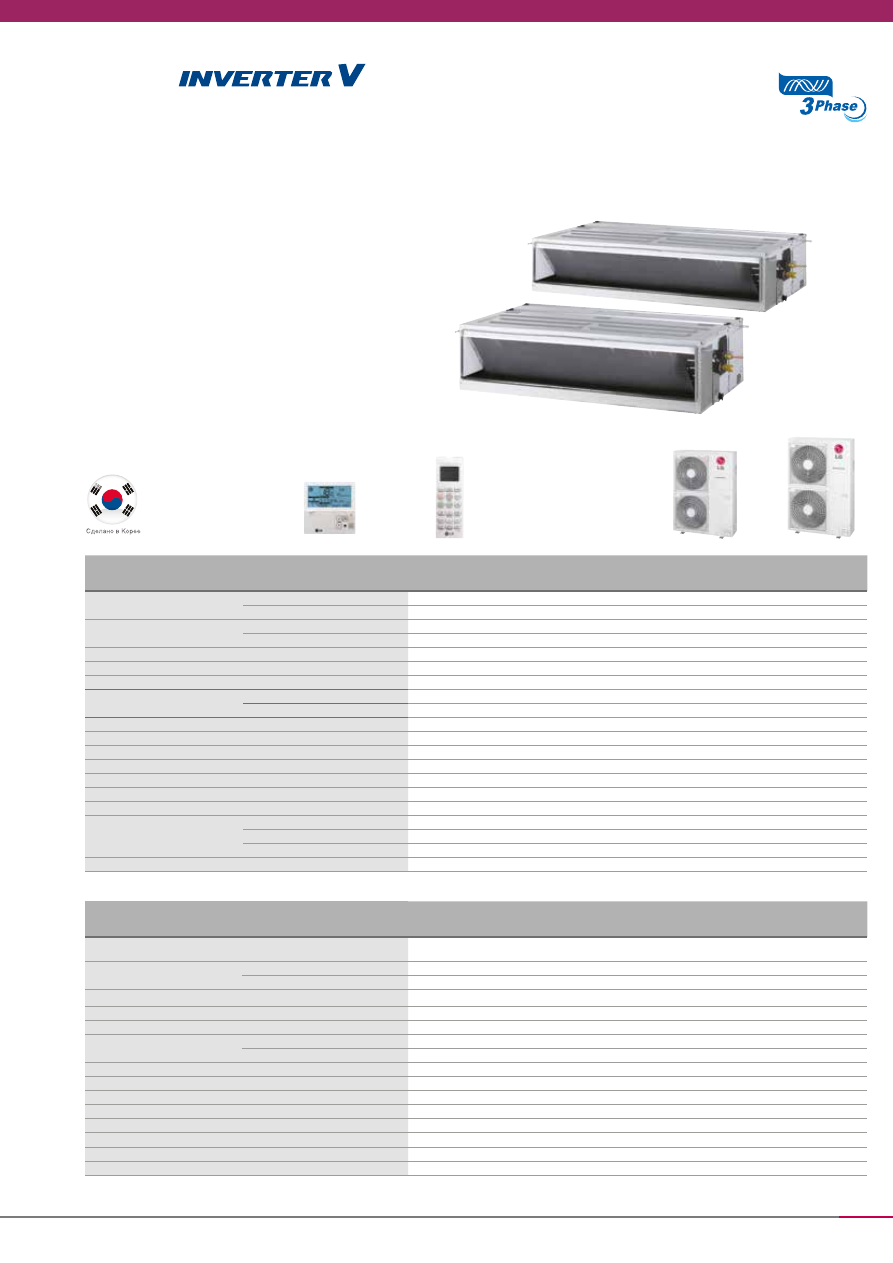

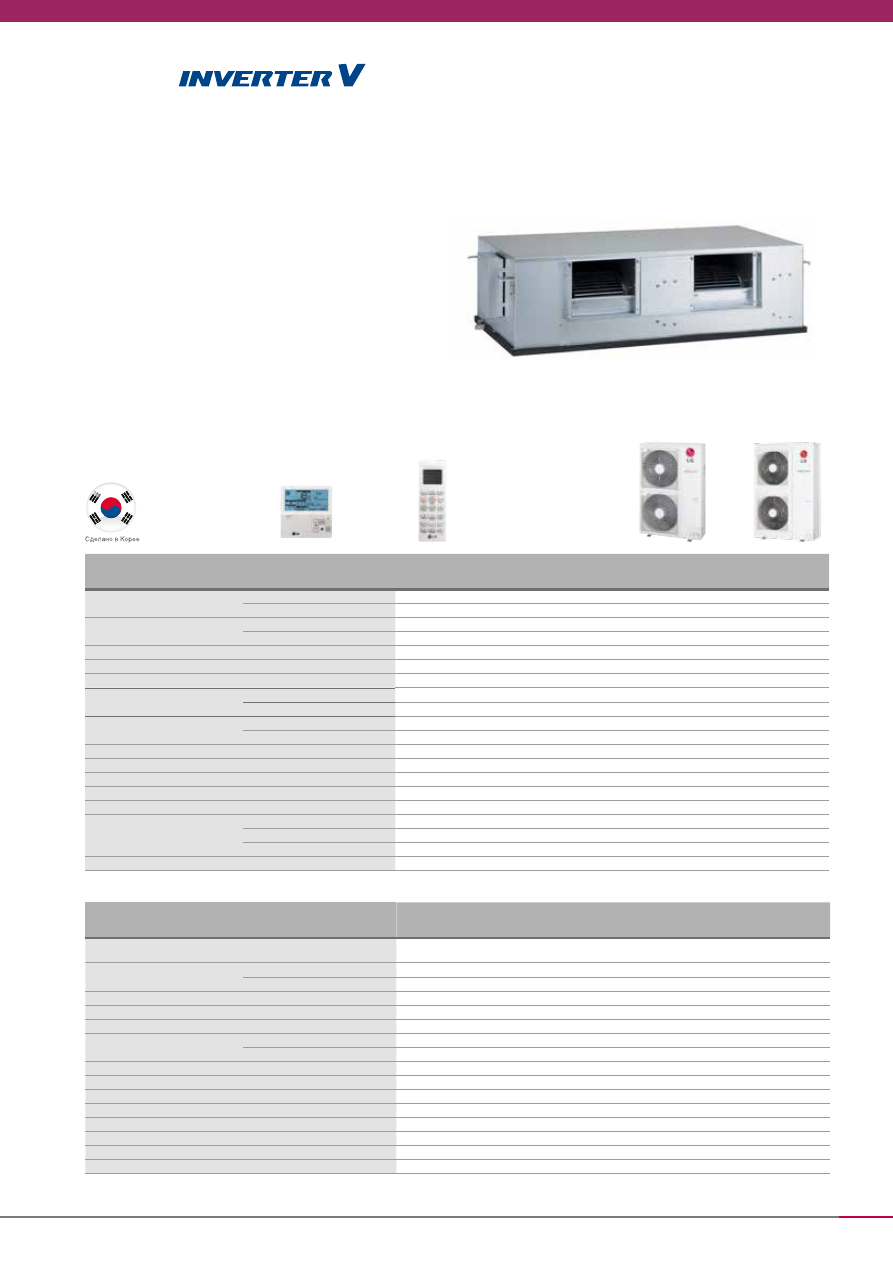

Средненапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Встроенный дренажный насос 700 мм (опция)

•

Сделан в Южной Корее

124

PQRCVSL0QW

Входит в комплект

поставки

UU37W

UU43W
UU49W
UU61W

UM36W | UM42W | UM48W | UM60W

Внутренний блок

UM36 N24R0

UM42 N24R0

UM48 N34R0

UM60 N34R0

Производительность
(номинал)

Охлаждение

кВт

10,0 (4,0~ 11,0)

12,5 (5,0~ 13,8)

14,0 (5,48~ 15,7)

15,0 (5,92~ 16,3)

Нагрев

кВт

11,0 (4,4~ 12,1)

14,0 (5,0~ 15,4)

15,5 (6,4~ 17,6)

16,9 (6,8~ 18,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

3,06 (1,07~4,63)

3,89 (1,36~ 5,48)

4,36 (1,53~ 6,14)

5,09 (1,72~ 6,94)

Нагрев

кВт

3,2 (1,12~4,99)

3,49 (1,22~ 5,46)

4,42 (1,55~ 6,54)

4,53 (1,59~6,72)

Рабочий ток

Охлаждение/Нагрев

1,3

1,5

1,1

1,65

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,21

3,22

3,41

3,31

Нагрев

COP

3,51

3,63

3,6

3,51

Диапазон рабочих температур

Охлаждение

°C СТ

от -15 до 48

Нагрев

°C ВТ

от -18 до 18

Расход воздуха (Выс/Сред/Низ)

м3/мин

32 / 28 / 24

38 / 33 / 28

40 / 34 / 28

50 / 45 / 40

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

36 / 34 / 33

38 / 36 / 34

40 / 38 / 36

42 / 40 / 38

Дегидратация

л/ч

3,2

3,6

4,5

5,0

Размеры (ШxВxГ)

Корпус

мм

1250 x 270 x 700

1250 x 360 x 700

Масса

Корпус

кг

41,5

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (вн. 32, внутр. 25)

Напор вентилятора

Па

60 (40 ~ 150)

Наружный блок

UU36W UO2R0

UU42W U32R0

UU48W U32R0

UU60W U32R0

Компрессор

Тип

Двухроторн,

ротационный

Двухроторн,

ротационный

Двухроторн,

ротационный

Двухроторн,

ротационный

Хладагент

Количество

2800

3400

Тип

R410A

Уровень шума (Выс,/Низк,)

дБ(А)±3

53 / 51

54 / 52

55 / 52

Размеры

Ш x В x Г

мм

950 x 1170 x 330

950 × 1380 × 330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 5,0

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс, длина трубопроводов/перепад высот

50 / 30

75 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220 ~ 240 / 50

Рабочий ток

Нагрев/Охлаждение

12,25 / 13,43

16,91 / 16,86

20,09 / 19,74

23,48 / 23,91

Расход воздуха

/мин

32 х 2

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

Средненапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Встроенный дренажный насос 700 мм (опция)

•

Сделан в Южной Корее

Кондиционеры

LG 2015

125

PQRCVSL0QW

Входит в комплект

поставки

UU37W

UU43W
UU49W
UU61W

UM36W | UM42W | UM48W | UM60W

Внутренний блок

UM36 N24R0

UM42 N24R0

UM48 N34R0

UM60 N34R0

Производительность
(номинал)

Охлаждение

кВт

10,0 (4,0~ 11,0)

12,5 (5,0~ 13,8)

14,0 (5,48~ 15,7)

15,0 (5,92~ 16,3)

Нагрев

кВт

11,0 (4,4~ 12,1)

14,0 (5,0~ 15,4)

15,5 (6,4~ 17,6)

16,9 (6,8~ 18,7)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

3,06 (1,07~4,63)

3,89 (1,36~ 5,48)

4,36 (1,53~ 6,14)

5,09 (1,72~ 6,94)

Нагрев

кВт

3,2 (1,12~4,99)

3,49 (1,22~ 5,46)

4,42 (1,55~ 6,54)

4,53 (1,59~6,72)

Рабочий ток

Охлаждение/Нагрев

1,3

1,5

1,1

1,65

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,21

3,22

3,41

3,31

Нагрев

COP

3,51

3,63

3,6

3,51

Диапазон рабочих

Охлаждение

°C СТ

от -15 до 48

Температур

Нагрев

°C ВТ

от - 18 до 18

Расход воздуха (Выс/Сред/Низ)

м3/мин

32 / 28 / 24

38 / 33 / 28

40 / 34 / 28

50 / 45 / 40

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

36 / 34 / 33

38 / 36 / 34

40 / 38 / 36

42 / 40 / 38

Дегидратация

л/ч

3,2

3,6

4,5

5,0

Размеры (ШxВxГ)

Корпус

мм

1250 x 270 x 700

1250 x 360 x 700

Масса

Корпус

кг

41,5

Диаметр трубопроводов

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Дренаж

мм

VP25 (вн. 32, внутр. 25)

Напор вентилятора

Па

60 (40 ~ 150)

Наружный блок

UU37W UO2R0

UU43W U32R0

UU49W U32R0

UU61W U32R0

Компрессор

Тип

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Хладагент

Количество

2800

3400

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

54 / 50

51 / 53

55 / 51

Размеры

Ш x В x Г

мм

950 x 1170 x 330

950×1380×330

Масса нетто

кг

Трубопроводы

Жидкостный

мм (дюйм)

9,52 (3/8)

Газовый

мм (дюйм)

15,88 (5/8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 × 0,75

Макс. длина трубопроводов/перепад высот

50 / 30

75 / 30

Электропитание наружнего блока

Ø/В/Гц

3 / 380 ~ 415 / 50

Рабочий ток

Нагрев/Охлаждение

7,1 / 7,7

9,7 / 9,7

11,6 / 11,2

13,5 / 13,8

Расход воздуха

/мин

32 × 2

55 × 2

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

Средненапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

Возможность независимого

кондиционирования до 4-х помещений
с помощью зонального контроллера (опция)

•

Возможность кондиционирования

до 9-ти зон (9 воздуховодов) с одинаковыми
температурными параметрами

•

ИК-приемник встроен в пульт

•

Встроенный дренажный насос 700 мм (опция)

•

Сделан в Южной Корее

126

PQRCVSL0QW

Входит в комплект

поставки

CB09L | CB12L | CB18L | CB24L

Внутренний блок

CB09L N12R0

CB12L N22R0

CB18L N22R0

CB24L N32R0

Производительность
(номинал)

Охлаждение

кВт

2,5 (1,0~2,8)

3,5 (1,4~ 3,7)

5,0 (2,0~ 5,5)

7,0 (2,8~ 7,8)

Нагрев

кВт

3,0 (1,2~3,3)

4,0 (1,6~ 4,4)

5,5 (2,2~ 6,1)

8,0 (3,2~ 8,8)

Потребляемая мощность
всей системы (номинал)

Охлаждение

кВт

0,7 (0,25~ 1,06)

1,0 (0,35~ 1,3)

1,6 (0,56~2,2)

2,4 (1,2~2,8)

Нагрев

кВт

0,9 (0,32~ 1,3)

1,0 (0,35~ 1,5)

1,8 (0,63 ~ 2,7)

2,2 (0,77~3,3)

Рабочий ток

Охлаждение/Нагрев

0,4

0,8

1,0

Подача питания к системе

Наружный блок

Электропитание внутреннего блока

Ø/В/Гц

1 / 220-240 / 50

Коэффициент энергоэффективности

Охлаждение EER

3,48

3,41

3,11

3,01

Нагрев

COP

3,51

3,81

3,41

3,61

Диапазон рабочих

Охлаждение

°C СТ

от -10 до 43

Температур

Нагрев

°C ВТ

от -18 до 18

Расход воздуха (Выс/Сред/Низ)

м3/мин

9 / 7 / 5,5

10 / 8,5 / 7

15 / 12,5 / 10

20 / 16 / 12

Уровень шума (Выс/Сред/Низ)

дБ(А)±3

30 / 26 / 23

31 / 28 / 27

36 / 34 / 31

39 / 35 / 32

Дегидратация

л/ч

1,1

1,2

1,7

2,2

Размеры (ШxВxГ)

Корпус

мм

700 x 190 x 700

900 x 190 x 700

1100 х 190 х 700

Масса

Корпус

кг

17,5

Диаметр трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

15,88 (5/8)

Дренаж

мм

VP25 (вн. 32, внутр. 25)

Напор вентилятора

Па

25 (0 ~ 50)

Наружный блок

UU09W ULDR0

UU12W ULDR0

UU18W UE2R0

UU24W U42R0

Компрессор

Тип

Ротационный

Двухроторный

ротационный

Двухроторный

ротационный

Хладагент

Количество

1000

1400

2000

Тип

R410A

Уровень шума (Выс./Низк.)

дБ(А)±3

47/48

47 / 48

48 / 48

47 / 50

Размеры

Ш x В x Г

мм

770 x 540 x 245

870 x 655 x 320

950 x 834 x 330

Масса нетто

кг

Диаметры трубопроводов

Жидкостный

мм (дюйм)

6,35 (1/4)

9,52 (3/8)

Газовый

мм (дюйм)

9,52 (3/8)

12,7 (1/2)

15,88 (5,8)

Автоматический выключатель (УЗО)

Кабель питания (с заземлением)

Кл-во жил x мм²

3 x 2,5

Межблочный кабель (с заземлением)

Кл-во жил x мм²

4 x 0,75

Макс. длина трубопроводов/перепад высот

15 / 10 ,

40 / 30

50 / 30

Электропитание наружнего блока

Ø/В/Гц

1 / 220-240 / 50

Рабочий ток

Нагрев/Охлаждение

3,3 / 3,5

4,6 / 4,8

6,3 / 6,6

8,3 / 9,6

Расход воздуха

/мин

Дозаправка хладагентом (при длине трубопроводов >7,5м)

г/м

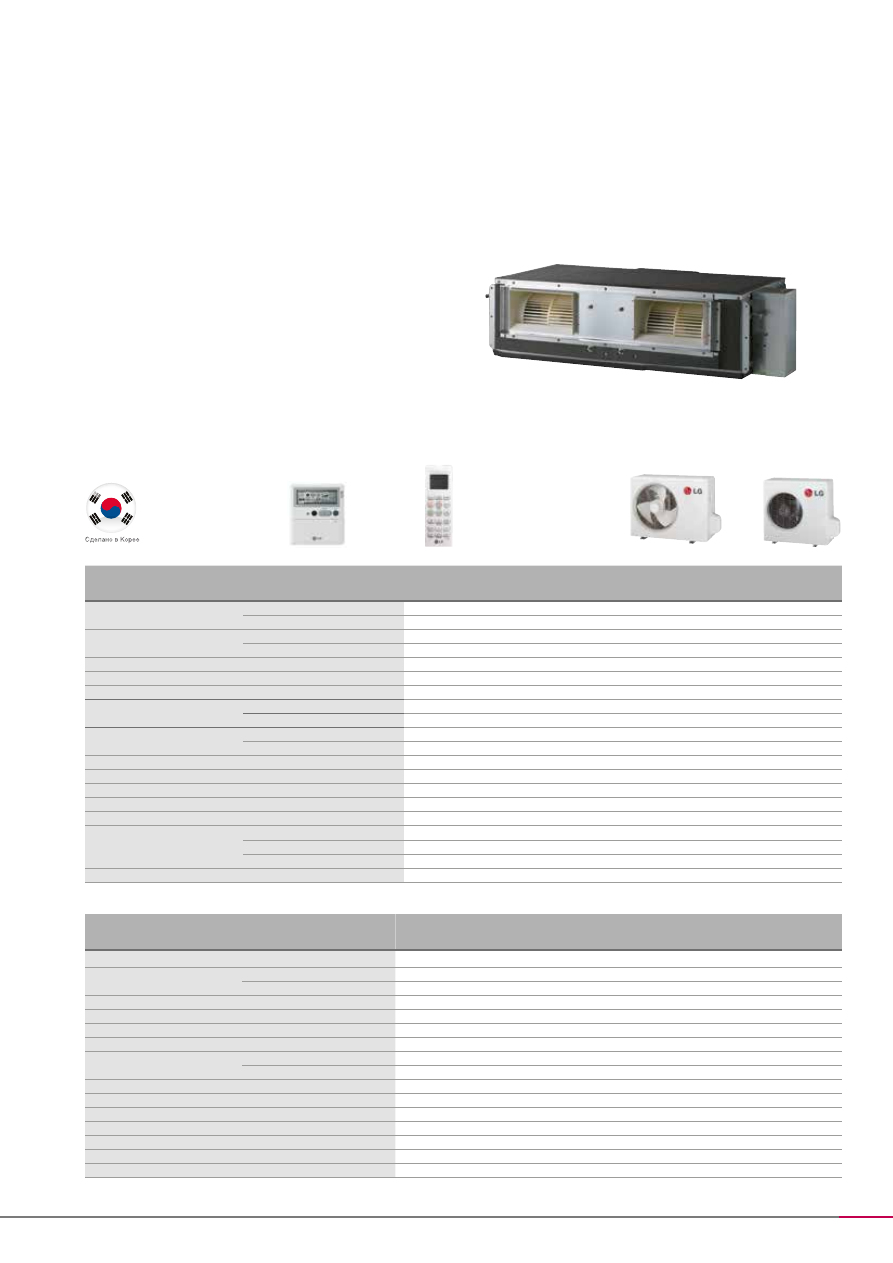

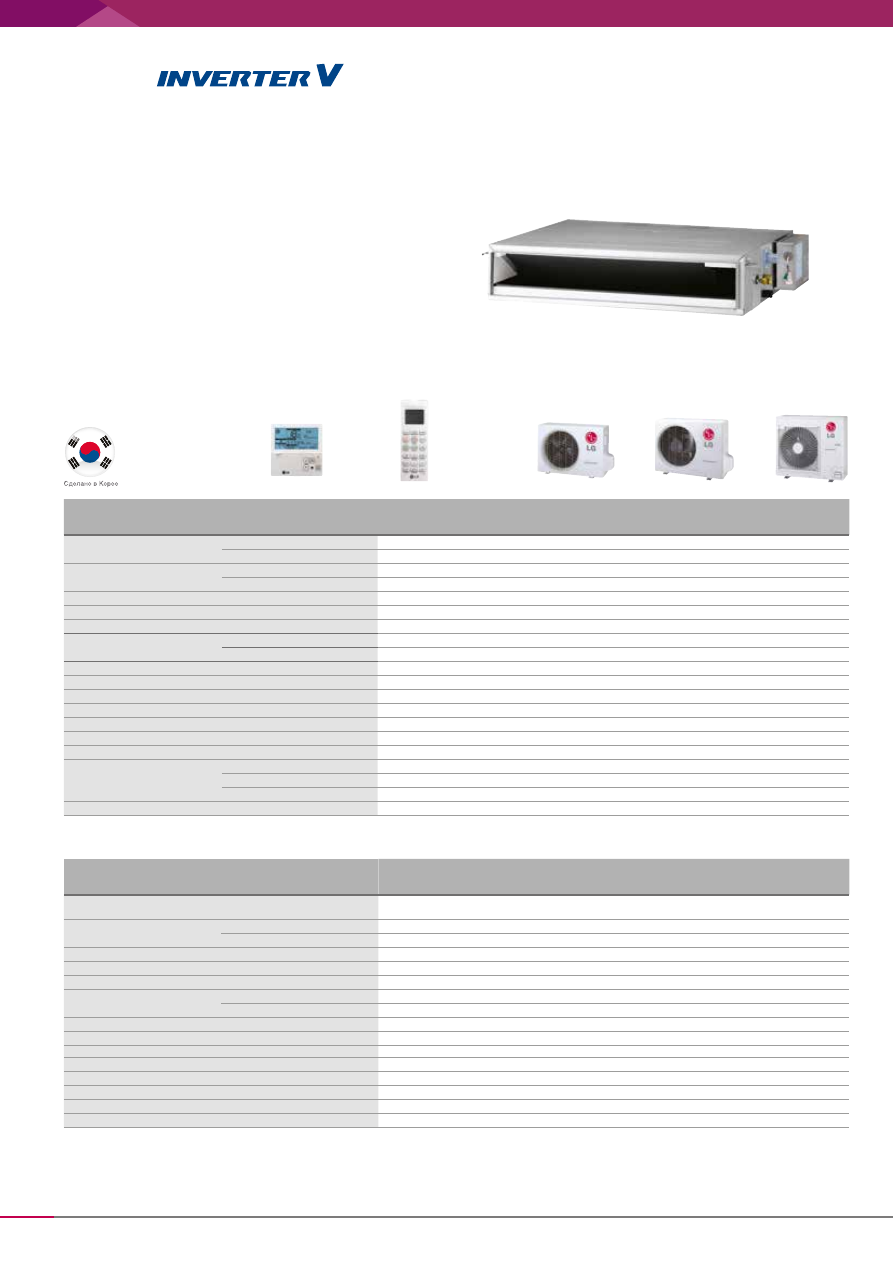

Низконапорный канальный тип

PQWRHQ0FDB

Приобретается

отдельно

Серия

•

Поддержание расхода воздуха и уровня шума

на уровне расчетного значения независимо
от напора вентилятора

•

ИК-приемник встроен в пульт

•

Встроенный дренажный насос 700 мм

•

Сделан в Южной Корее

UU09W
UU12W

UU18W

UU24W

АКСЕССУАРЫ ДЛЯ БЛОКОВ

КАНАЛЬНОГО ТИПА

Кондиционеры

LG 2015

127

PQWRHQ0FDB

•

Команды: вкл/выкл, частота вращения вент-ра, тем-ра воздуха

•

Индикатор режима работы

•

ИК-приемник встроенный

•

Температурный датчик встроенный

•

Режим работы изменяется с центрального контроллера

•

Подсветка экрана

Беспроводной пульт управления

Упрощенный центральный контроллер AC EZ

PQCSZ250S0

•

Команды: вкл/выкл, частота вращения вент-ра, режим работы, тем-ра
воздуха

•

Максимальное управление до 32 внутренних блоков

•

Индикатор режима работы

•

График работы до 8 событий

•

Блокировка индивидуальных пультов управления

•

Электропитание

12В

PQCSA001T0

Устройство для коммутации двух систем кондиционирования. Применяется в
помещении серверных

•

Автоматическое переключение на резервный кондиционер в случае
выхода одного из строя

•

Защита от перепадов напряжения и сбоев электропитания

•

Запуск и остановка системы в автоматическом режиме

•

Интеграция в систему пожарной безопасности здания

•

Подходит к любым внутренним блокам полупромышленных и мульти
сплит-систем

Контроллер для серверных помещений

PI485

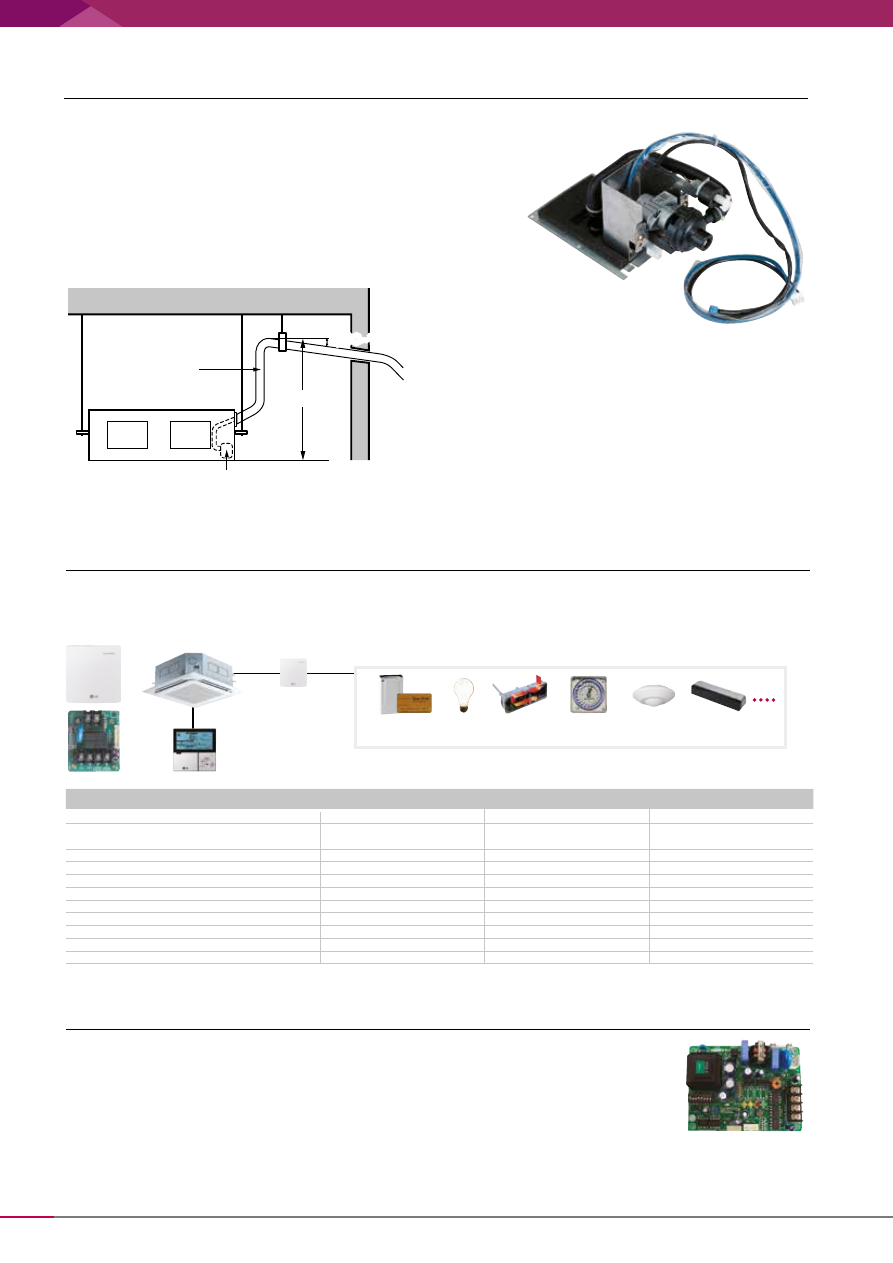

Дренажный

трубопровод

Дренажный

насос

1/50~1/100

Макс

. 700

мм

128

ABDPG

Необходим для эффективного удаления конденсата в случае, если естественное
удаление влаги затруднено или не осуществляется в полном объеме

•

Напор 700 мм

•

Совместим со всеми средне- и высоконапорными моделями.
В низконапорных моделях насос установлен штатно.

•

В комплект поставки входит дренажный насос (АС 220~240В, 50 Гц),
комплект для монтажа, включая инструкцию

Дренажный насос

Модель

PQDSA/ PQDSB

PQDSA1/ PQDSB1

PQDSBC

Кол-во внешних сигналов

1 сигнал

2 сигнала

Электропитание

AC 220В от внешнего источника

питания

AC 24В от внешнего источника

питания

DC 5В / 12В от платы управления

внутреннего блока

Сигнал без напряжения / под напряжением

–



Управление вкл. / выкл.



Блокировка и разблокировка

–



Управление частотой вращение вентилятора

–



Отключение режима нагрев

–



Энергосберегающий режим

–



Установка температуры

–



Отображение неисправностей



Мониторинг работы



Модуль внешнего

сигнала

(подключение

к внешнему

устройству)

Электронный

ключ

Датчик

освещения

Пожарная

сигнализация

Таймер

Датчик

движения

Датчик открытия

двери

PQDSA(1) / PQDSB(1) / PQDSBC

PMNFP14A0

Модули внешних сигналов

Плата PI485

PI 485 преобразователь протокола системы кондиционирования LG в
протокол RS485 центрального контроллера.

* Этот аксессуар совместим со всеми моделями наружных блоков
полупромышленной серии, кроме моделей UU09W / UU12W / UU12

Зональный контроллер

Внутренний блок

Термостат #1

Если питание заслонки 220 В, то

питание реле должно быть 24 В

Реле

Заслонка

Термостат #2

Термостат #3

Термостат #4

Наружный блок

* Центральн.

контроллер

* Плата центр

контроллера

* Плата

зонального

контроллера

(вспомогат.)

* Управле-

ние диспл.

AC 24 В

Преобраз.

** Основная плата

** Провод-

ной ПДУ

** Дисплей платы

Дополнительные устр-ва

1. Плата контроллера

2. Контроллер

5. Кабель

3. Корпус

Кондиционеры

LG 2015

129

ABZCA

Независимое зональное управление

Плата

зонального

контроллера

Помещение 1

Помещение 2

Помещение 3

Помещение 4

Датчик температуры

Предназначен для индивидуального управления воздухораспределением при
использовании сети воздуховодов, подключенных к блоку канального типа

•

Независимое управление зонами (группами помещений).

•

Максимум 4 зоны

•

Индивидуальное управление температурой в каждой из зон

•

Автоматический контроль работы заслонок

•

Автоматический контроль скорости вращения вентилятора

НАПОЛЬНО-ПОТОЛОЧНЫЙ,
ПОТОЛОЧНЫЙ
И КОНСОЛЬНЫЙ ТИП

содержание .. 4 5 6 7 ..
