Пусковой механизм двигателя

Пусковой механизм двигателя (рис. 26) состоит из педали 9 с зубчатым сектором 6, муфты зубчатой 8 и зубчатки 3. Педаль свободно посажена на ось 4, входящую в отверстия приливов картера двигателя и кронштейна магнето. Педаль постоянно удерживается в выключенном состоянии пружиной 7. Зубчатка 3 свободно перемещается в осевом направлении по ступице зубчатой муфты 8 и поворачивается вокруг оси коленчатого вала двигателя. На внешней поверхности зубчатки 3 имеются зубцы для сцепления с зубчатым сектором. Зазор в зацеплении между сектором и зубчаткой должен быть 0,7—1 мм. Боковая поверхность зубчатки имеет торцовые зубья для зацепления с зубчатой муфтой. Зубчатка прижимается к зубчатой муфте спиральной пружиной. Зубчатая муфта на шпонке укреплена на коленчатом валу двигателя.

При нажатии ногой на пусковую педаль зубчатый сектор 6 входит в зацепление с зубчаткой 3, которая приводит во вращение зубчатую муфту 8 и коленчатый вал двигателя. После пуска двигателя торцовые зубья зубчатой муфты, преодолевая сопротивление пружины 2, будут отжимать зубчатку и скользить по ее зубьям до тех пор, пока зубчатка будет удерживаться сектором в неподвижном состоянии.

При снятии ноги с педали пружина 7 вернет педаль в первоначальное положение, выведя тем самым сектор из зацепления с

зубчаткой. После этого зубчатка под действием пружины 2 вновь войдет в зацепление с зубчатой муфтой, с которой и будет вращаться при дальнейшей работе двигателя.

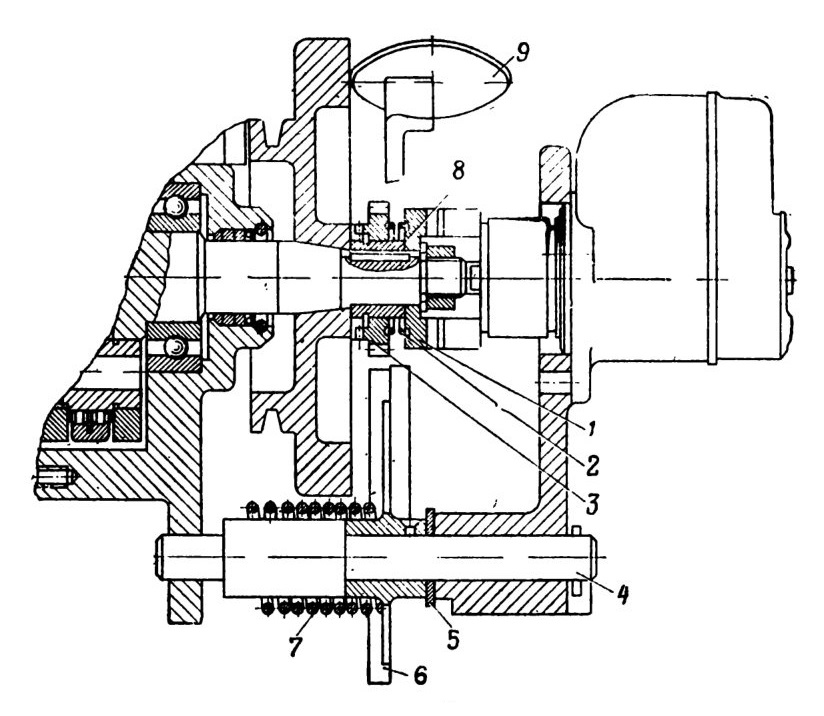

Рис. 26. Пусковой механизм:
1 — кулачковая муфта; 2—пружина; 3— зубчатка; 4 — ось сектора; Д — шайба; 6 — зубчатый сектор; 7 — пружина возвратная; в —муфта зубчатая; 9 —
пусковая педаль

Насос

На мотопомпе установлен центробежный одноступенчатый консольный насос с рабочим колесом одностороннего входа и направляющим аппаратом. Насос крепится шестью шпильками к крышке картера.

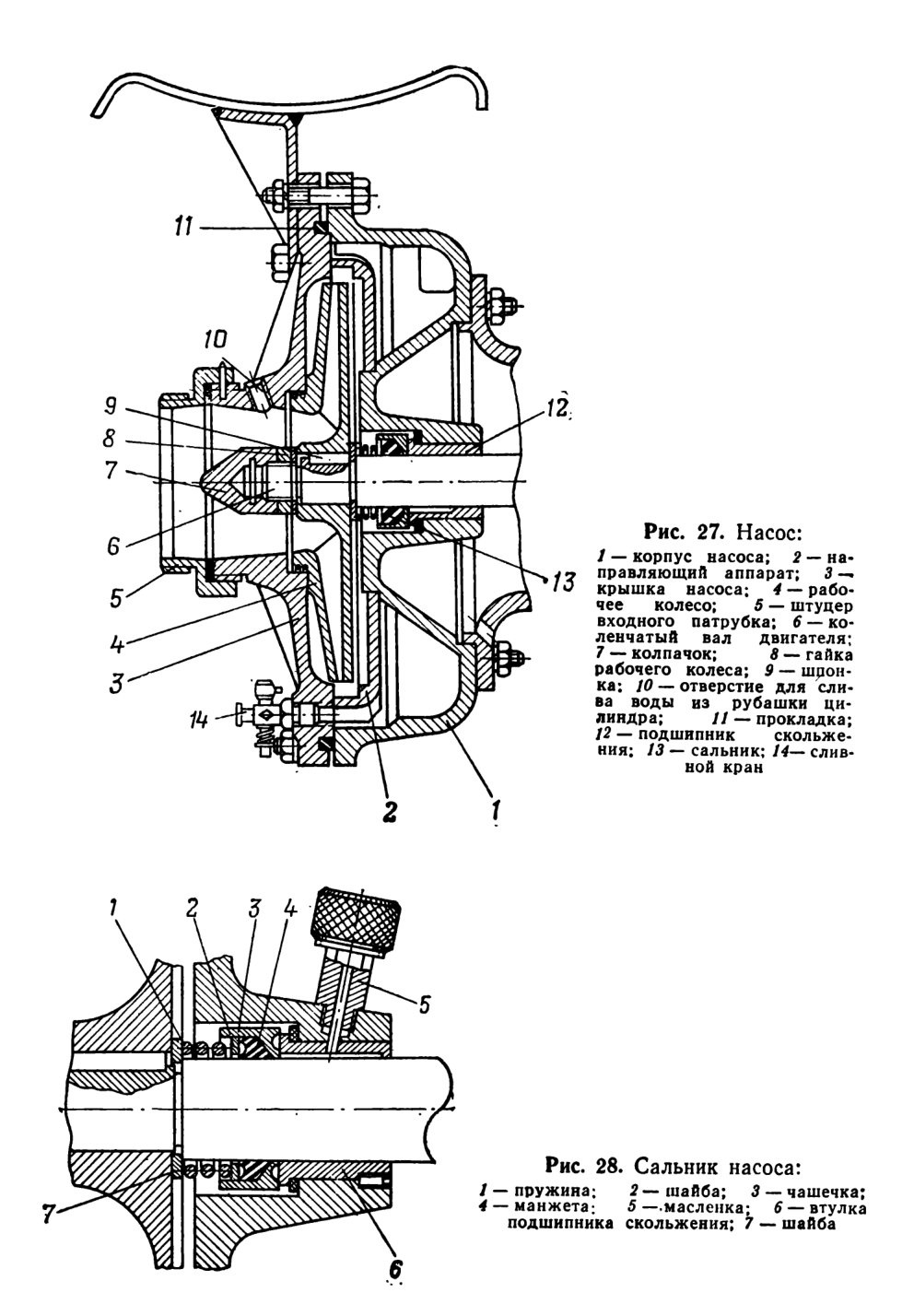

Основными деталями насоса являются: корпус 1 (рис. 27) с подшипником скольжения 12, рабочее колесо 4, направляющий аппарат 2, крышка 3 со штуцером 5 входного патрубка.

Рабочее колесо крепится на коленчатом валу двигателя. Между рабочим колесом и корпусом насоса установлен самоподтягивающийся сальник 13. Конструкция сальника приведена на рис. 28.

Корпус, рабочее колесо, направляющий аппарат и крышка насоса отлиты из алюминиевого сплава АЛ9В.

Вакуум-аппарат
Вакуум-аппарат (рис. 29) представляет собой насос ротационного типа и предназначен для засасывания воды в насос при пуске мотопомпы.

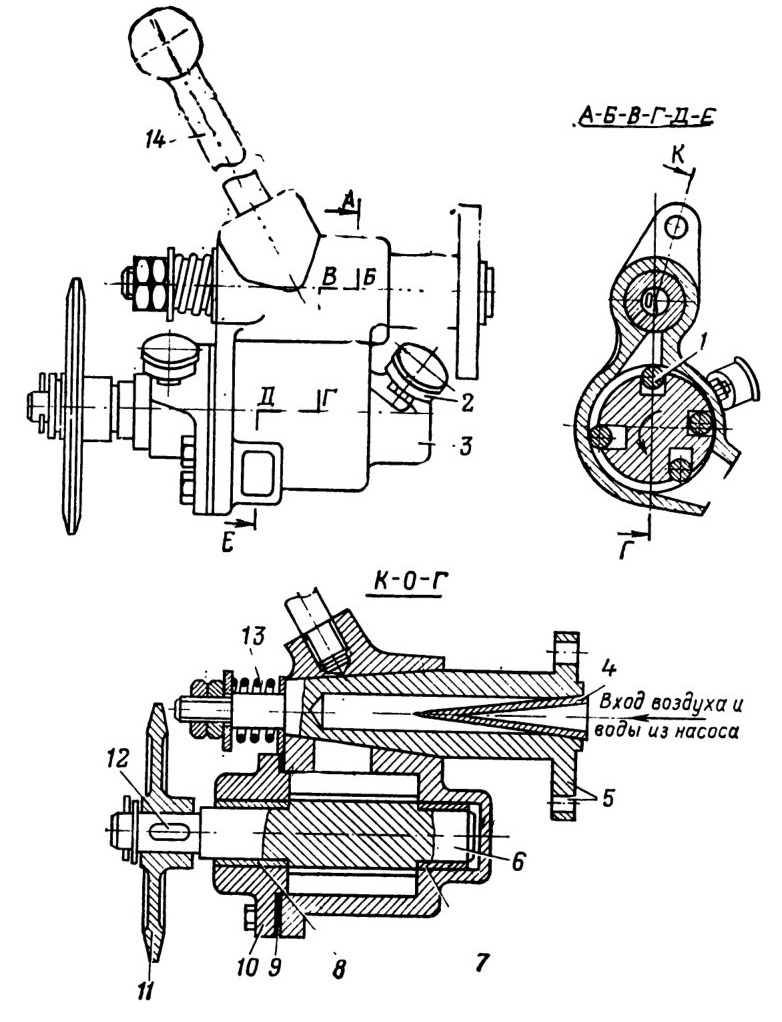

Рис. 29. Вакуум-аппарат:
1 — ролик; 2 — масленка: 3 — корпус: 4 — сетка: 5 — пробка-ось; 6 — ротор; 7 и 8 — бронзовые подшипники; 9 — прокладка; 10 — крышка;
11 — колесо фрикционное; 12 — шпонка; 13 — пружина; 14 — рукоятка

включения
Вакуум-аппарат состоит из корпуса 3 и ротора 5, устанавливаемого эксцентрично внутри корпуса, вследствие чего между ротором и корпусом образуется серповидное пространство. Ротор

имеет пазы, в которые свободно вставлены ролики 1. Вал ротора вращается в двух бронзовых подшипниках 7 и 8. Смазка подшипников осуществляется через две колпачковые масленки 2. На конце ротора на шпонке 12 крепится фрикционное колесо 11.

Корпус вакуум-аппарата устанавливается на пробке-оси 5, которая крепится двумя шпильками к фланцу насоса. В отверстии пробки-оси установлена сетка 4. Полость пробки-оси сообщается с полостью насоса.

При включении вакуум-аппарата рукояткой 14 фрикционное колесо входит в соприкосновение с маховиком двигателя и начинает вращаться ротор; при этом отверстие в корпусе его совпадает с отверстием в пробке-оси. Этим обеспечивается сообщение всасывающей полости вакуум-аппарата с нагнетательной полостью насоса. При вращении ротора в вакуум-аппарате создается разрежение, в результате чего вода засасывается в насос по всасывающему рукаву.



Рычаги управления и контрольные приборы

Для управления, обслуживания и контроля за работой мотопомпы имеются: педаль 23 пускового механизма (рис. 15); рычаг-фиксатор 28 золотника регулировки воздуха карбюратора (рис. 16); рычаг-фиксатор 29 дросселя карбюратора; кнопка 7 утолителя поплавка карбюратора (рис. 15); заливной кран 24 двигателя; пробка 25 заливной горловины системы охлаждения двигателя; кран 28 системы охлаждения двигателя; рукоятка 20 вакуум-аппарата; кран 11 для спуска масла из картера; кран 2 для слива воды из насоса; кнопка 22 для выключения зажигания; задвижка 14 напорного патрубка насоса; манометр 26 для контроля давления насоса; топливный кран 5.





Всасывающие и нагнетательные рукава

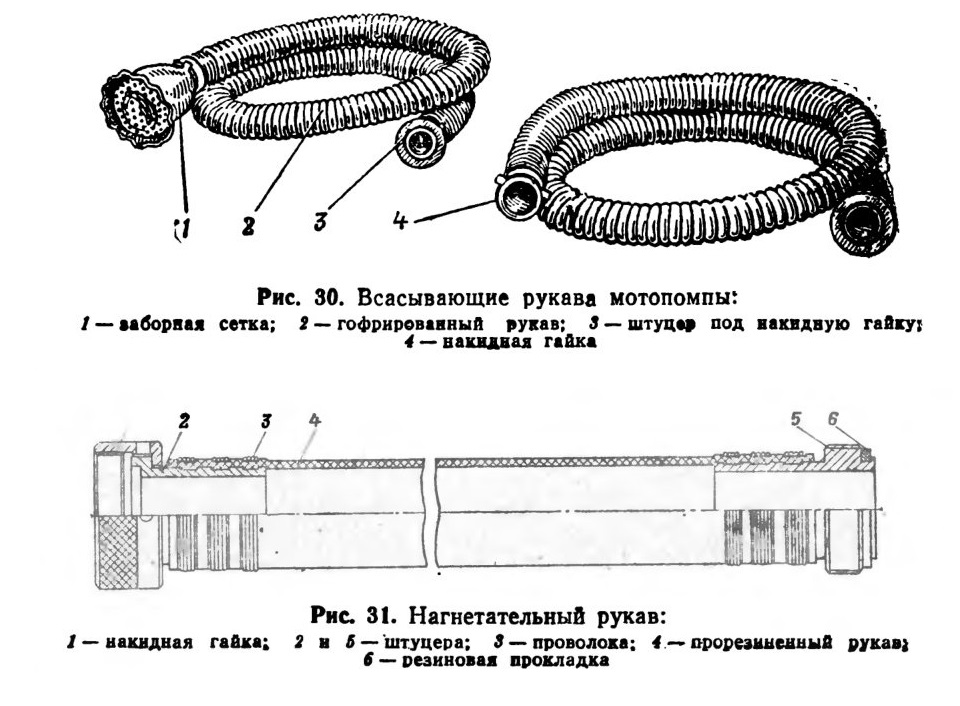

В комплекте мотопомпы имеются всасывающие (гофрированные) рукава (рис. 30) диаметром 76 мм, заборные сетки, а также нагнетательные рукава (рис. 3l) диаметром 51 мм. Для обеспечения герметичности всех соединений всасывающие и нагнетательные рукава имеют накидные гайки с резиновыми прокладками.


Глава V
КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ И МАТЕРИАЛЫ

Комплектующие изделия и материалы включают: резервуары, принадлежности, инструменты, лабораторные наборы для контроля качества воды, фильтрующие материалы и реагенты, запасные части.

Резервуары

В комплекте станции имеются резервуары из прорезиненной ткани. РДВ-5000 и РДВ-100.

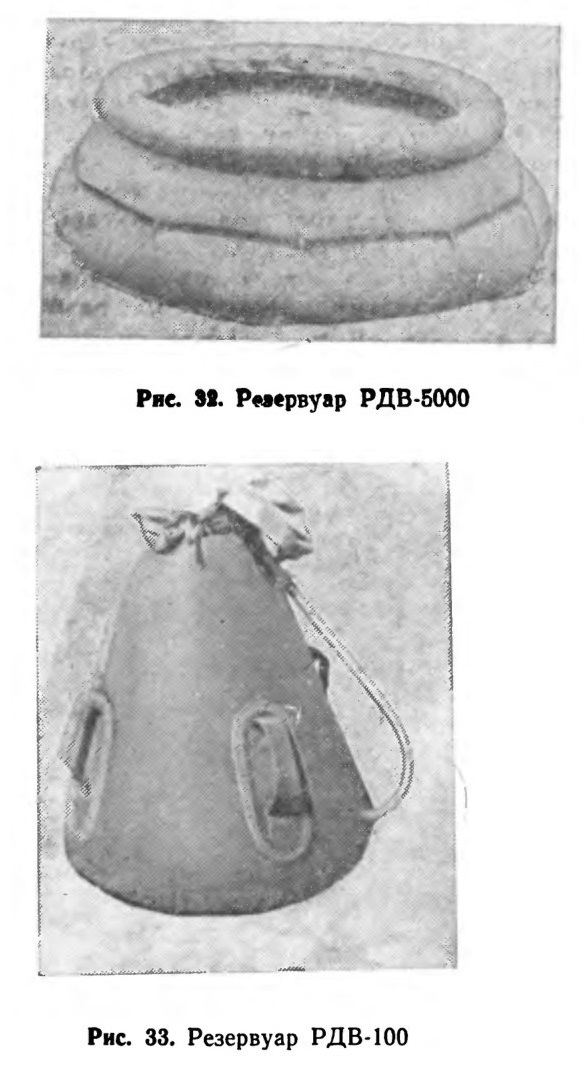

Резервуары РДВ-5000 (рис. 32) предназначены для обработки воды реагентами или для хранения очищенной воды.

Резервуар, заполненный водой, имеет вид усеченного конуса с поплавком под манжетой по горловине и с поддоном по основанию. В нижнюю часть резервуара встроена сливная труба с пробкой. По заполнении водой каждый резервуар закрывается покрышкой.

Поплавок, представляющий собой надувную камеру с клапаном для впуска и выпуска воздуха, предотвращает перелив воды через горловину резервуара при его заполнении. Для накачивания воздуха в поплавок применяется мех с лепестковым клапаном и шлангом, соединяющим мех с поплавком.

Поддон, состоящий из основания и разгрузочного пояса, предохраняет резервуар от механических повреждений и частично воспринимает гидростатические нагрузки.

Покрышка представляет собой круглое полотнище из прорезиненной ткани. По контуру покрышки заделан шнур, при затяжке которого она прилегает к поплавку и предохраняет воду от загрязнения.

Резервуар РДВ-100 (рис. 33) предназначен для приготовления растворов реагентов, используемых при обработке воды. Изготовляется из прорезиненной ткани в виде усеченного конуса. В верхней части к резервуару прикреплена горловина со шнуром для ее перевязывания по заполнении. Для переноски на небольшие расстояния по бокам резервуара имеются четыре ручки из прорезиненных ремней. В нижней части заделана водоразборная трубка с пробкой. Ближе к горловине приклеено резиновое кольцо для крепления свободного конца трубки.

Ремонт резервуаров РДВ-5000 и РДВ-100 в полевых условиях обеспечивается комплектом тычиночного материала.

Для транспортирования и хранения резервуары упаковываются в чехлы.

Габаритные размеры в свернутом состоянии резервуара РДВ-5000 —900X450X330 мм, масса 60 кг; размеры резервуара РДВ-100 — 600x300X200 мм, масса 4,5 кг.



Принадлежности

К принадлежностям станции относятся: приспособления для приготовления растворов реагентов, для оборудования водозабора, ограничители расхода воды и др.

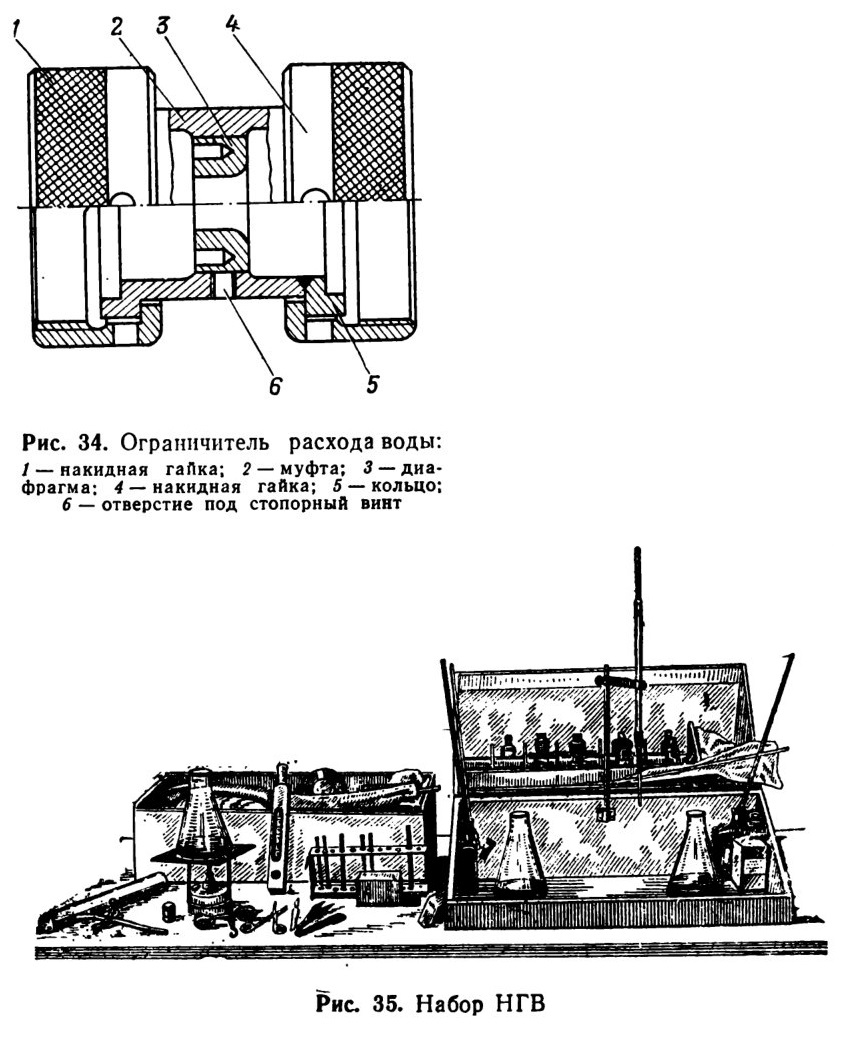

при диафрагме с отверстием 15 мм —200—240 л/мин (12—

14,4 м3/ч).

Ограничители расхода воды хранятся в шкафу (рис. 14).

На нижнюю полку шкафа укладывается паяльная лампа.

На полу кузова-фургона автомобиля во время работы станции постилают два резиновых коврика размером 500X500 мм.

У входа в кузов-фургон автомобиля устанавливается откидная лестница-стремянка, которая во время движения станции укрепляется на задней стенке кузова-фургона, снаружи.



Инструменты

В автомобиле станции имеется набор шоферского инструмента: гаечные, торцовые, трубные и специальные ключи для текущего ремонта станции, подтягивания ослабших соединений, отвинчивания гаек на крышах и люках фильтра и дехлораторов при пере-снаряжении станции и т. д. Набор хранится в кабине водителя нед сиденьем. Кроме перечисленных инструментов в кабине имеются топор, лопата, пила и кочерга.



Лабораторные наборы для контроля качества воды



Гидрохимический набор НГВ



Набор НГВ (рис. 35) предназначен для определения органолептических и химических показателей качества воды и контроля

за процессом ее очистки. С помощью набора могут быть выполнены:

обследование санитарного состояния источников водоснабжения;

определение органолептических показателей воды (запах, привкус, цветность, прозрачность, водородный показатель pH, хлориды, сульфаты, общее железо, общая жесткость и др.);

определение содержания химических веществ (нитриты, ионы аммония и др.);

контроль за хлорированием (определение активного хлора в хлорирующем реагенте и в воде);

подбор дозы коагулянта.

Реактивы и оборудование, входящие в набор, размещены в деревянном ящике-укладке. В наборе имеются запас сухих реактивов для выполнения 100 анализов воды (по всем показателям), а также стеклянная химическая посуда и приспособления, необходимые для работы.

Методы исследования качества воды с помощью набора НГВ приведены в приложении 1, а также в инструкции, прилагаемой к набору.

Рис. 36. Полевая химическая лаборатория ПХЛ-54

Измеритель мощности дозы (рентгенметр) типа ДП-5

Рентгенметр типа ДП-5 предназначен для обнаружения и количественного определения радиоактивной зараженности различных поверхностей (оборудования, защитной одежды и др.)» а также для контроля радиоактивного заражения исходной и очищенной воды.

Перед началом измерений радиоактивного заражения воды необходимо определить уровень радиации в месте контроля (гамма-фона Рф). Следует стремиться к тому, чтобы гамма-фон был наименьшим и не превышал 12 мр/ч. В противном случае для измерения необходимо использовать укрытия (блиндажи, землянки и т. п.).

Для измерения радиоактивного заражения воды необходимо:

установить ведро с водой в месте контроля;

установить экран головки зонда рентгенметра в положение «Г»;

расположить зонд над серединой ведра упорами вниз на расстоянии 0,5—1 см от поверхности воды, снять показания микроамперметра Ризм;


вычесть из полученной величины Ризм значение гамма-фона Рф. Результат вычитания будет равен величине радиоактивного заражения воды Роб-

Допускается уровень радиации (Роб) 4 мр/ч при потреблении воды в течение 30 сут и 8 мр/ч — при потреблении до 10 сут. При определении радиоактивного заражения воды в котелке допустимыми уровнями радиации будут 1,5 и 3,0 мр/ч соответственно.

Фильтрующие материалы и реагенты

Для работы станции МАФС-3 в комплекте ее имеются следующие фильтрующие материалы и реагенты: антрацитовая крошка; активный уголь БАУ-МФ ГОСТ 6217—74; карбоферрогель-М (КФГ-М) ТУ 5440—74; кальция гипохлорит двухтретьосновной (ДТС ГК) 1-го сорта ГОСТ 13392—73 или нейтральный гипохлорит кальция (НГК) ТУ 6-01-790-78;

коагулянт-алюминий сернокислый технический очищенный ГОСТ 12966—75;

сода кальцинированная техническая ГОСТ 5100—73.

Кроме того, в установках ранних выпусков могут быть двууглекислый натрий ГОСТ 2156—76 и сульфоуголь ГОСТ 5696—74.

Антрацитовая крошка предназначена для использования в качестве фильтрующего материала. Она имеет зернение от 0,5 до 1 мм и загружается в фильтр.

В комплекте станции имеется запас антрацитовой крошки для восполнения потерь, которые происходят при промывке фильтра.

В том случае, если по каким-либо причинам потребуется загрузить фильтр новой антрацитовой крошкой, она может быть изготовлена вручную по способу, описанному в приложении 3.

Фильтр можно дозагрузить (загрузить) песком или керамзитом, отсеянным и отмытым до соответствующего зернения (0,5— 1,0 мм).

Активный уголь предназначен для удаления из воды избыточного хлора и органических веществ, придающих воде привкусы и запахи. Дехлораторы станции при выпуске с завода загружены активным углем БАУ-МФ.

Двутретьосновная соль гипохлорита кальция или нейтральный гипохлорит кальция предназначен для хлорирования воды и дезинфекции оборудования.

Технический сернокислый алюминий является коагулянтом, применяющимся для осветления и обесцвечивания воды.

Сода кальцинированная техническая предназначена для под-щелачивания воды при ее обработке большими дозами химических реагентов, а также при работе станции по технологической схеме с загрузкой дехлораторов карбоферрогелем-М.

ЧАСТЬ ВТОРАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Глава VI ТЕХНОЛОГИЯ очистки воды

Требования, предъявляемые к очищенной воде

Вода, очищенная с помощью станции МАФС-3, должна отвечать следующим требованиям:

                                                                     Допустимое значение
Запах и привкус при t=20°С, баллы, не более ...... 3

Прозрачность по стандартному шрифту, см, не менее ....20

Цветность, градусы, не более ....35

Водородный показатель (pH) .... 6,0—9,5

Общая жесткость, мг*экв/л, не более ...14

Хлориды, мг/л, не более . . 350

Железо общее, мг/л, не более . . 0,3

Остаточный активный хлор, мг/л, не более 1.0
Предельно допустимые концентрации OB, РВ и БС в очищенной воде указаны в соответствующих документах.

Если вода в источнике воды отвечает перечисленным требованиям и не заражена OB, РВ и БС, то она может употребляться для приготовления пищи и для питья без очистки, но с обязательным кипячением в течение 10—30 мин.

Однако в большинстве случаев воды поверхностных источников— рек, озер, водохранилищ — бывают в той или иной степени загрязнены, не отвечают требованиям к питьевой воде и непригодны для использования в питьевых и хозяйственных целях без предварительной очистки.

Чтобы оценить качество воды в источнике, намеченном к использованию, и выбрать правильный режим ее очистки, необходимо, руководствуясь инструкцией к набору НГВ, определить органолептические и химические показатели качества воды. Если необходимо направить воду на анализ в лабораторию, берут две пробы. Одна проба в герметически закрываемой посуде с соответствующим донесением отправляется в лабораторию, вторая проба анализируется на месте.

Запах и привкус воды зависят от ряда причин: при температуре выше 25°С вода плохо утоляет жажду и неприятна на вкус;


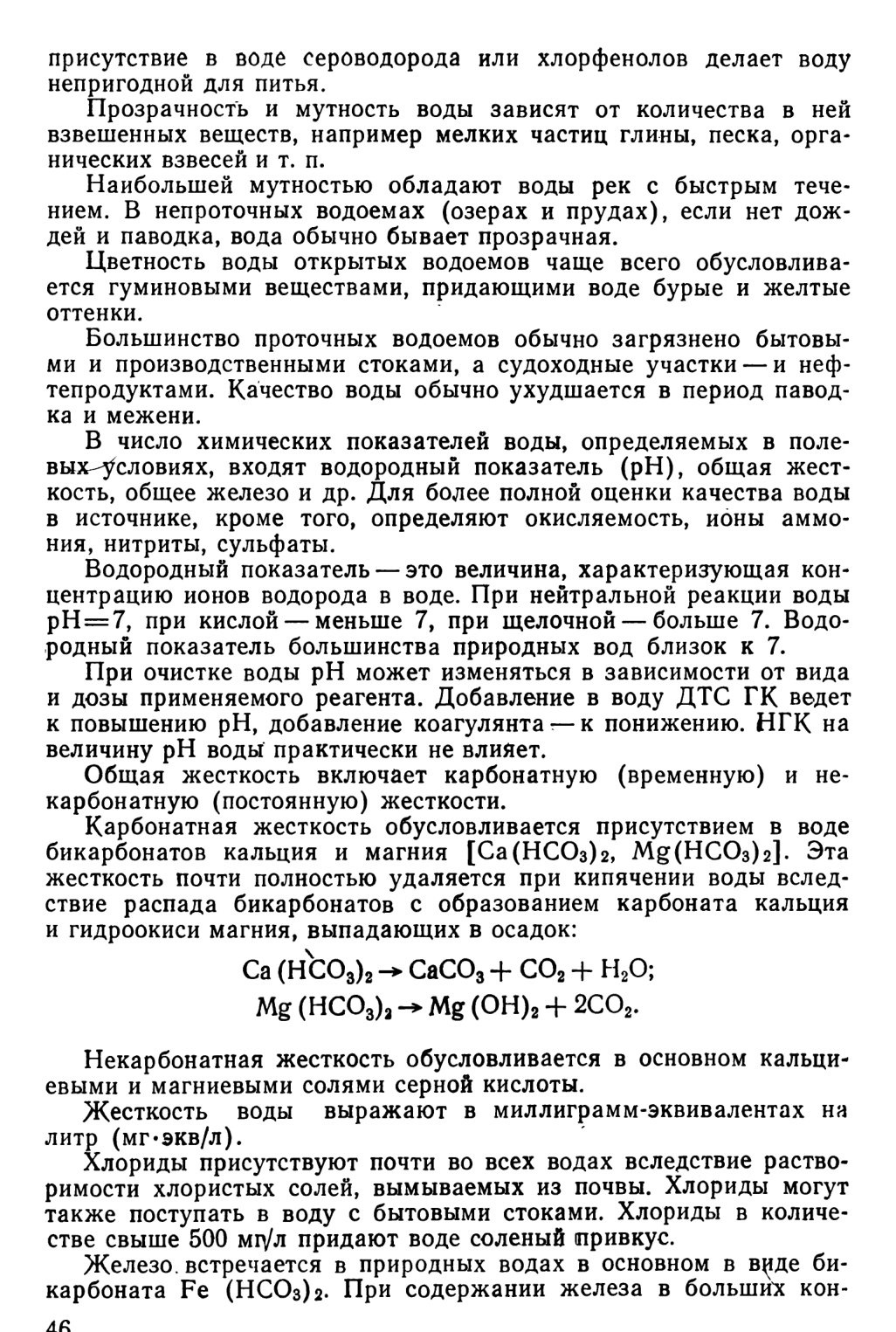

Сущность процессов очистки воды

Очистка воды от обычных загрязнений, придающих запахи, привкусы, цветность и мутность, а также от ОВ, РВ и БС осуществляется на станции МАФС-3 с помощью хлорирования, коагулирования, отстаивания и фильтрования.

При введении хлорного реагента (ДТС ГК, НГК и др.) в воду протекают реакции с образованием химических веществ, вызывающих гибель микроорганизмов и окисление органических, в том числе отравляющих веществ.

Коагулирование производится для того, чтобы ускорить осаждение взвешенных веществ и улучшить обесцвечивание воды. Оно осуществляется с помощью коагулянта — алюминия сернокислого

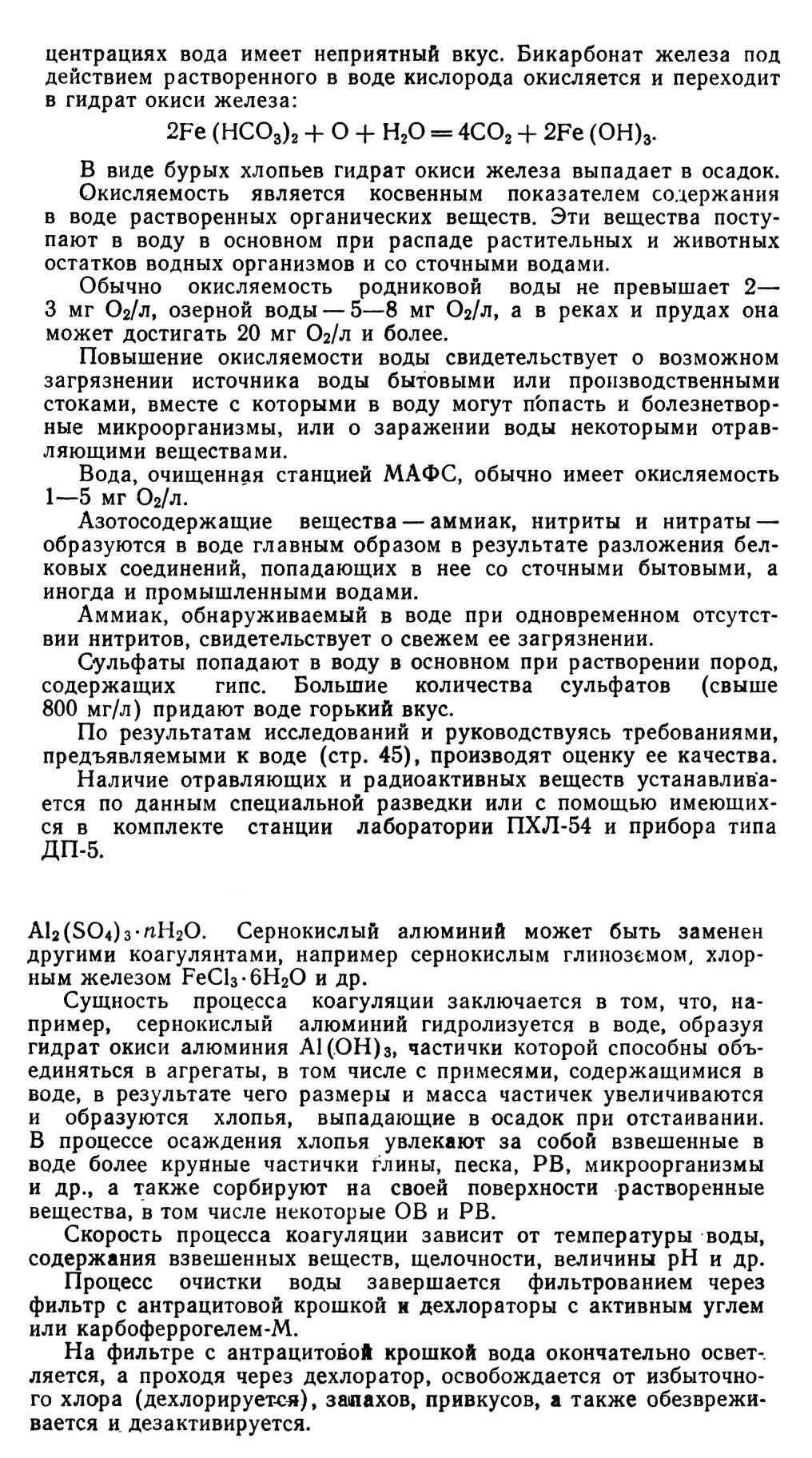

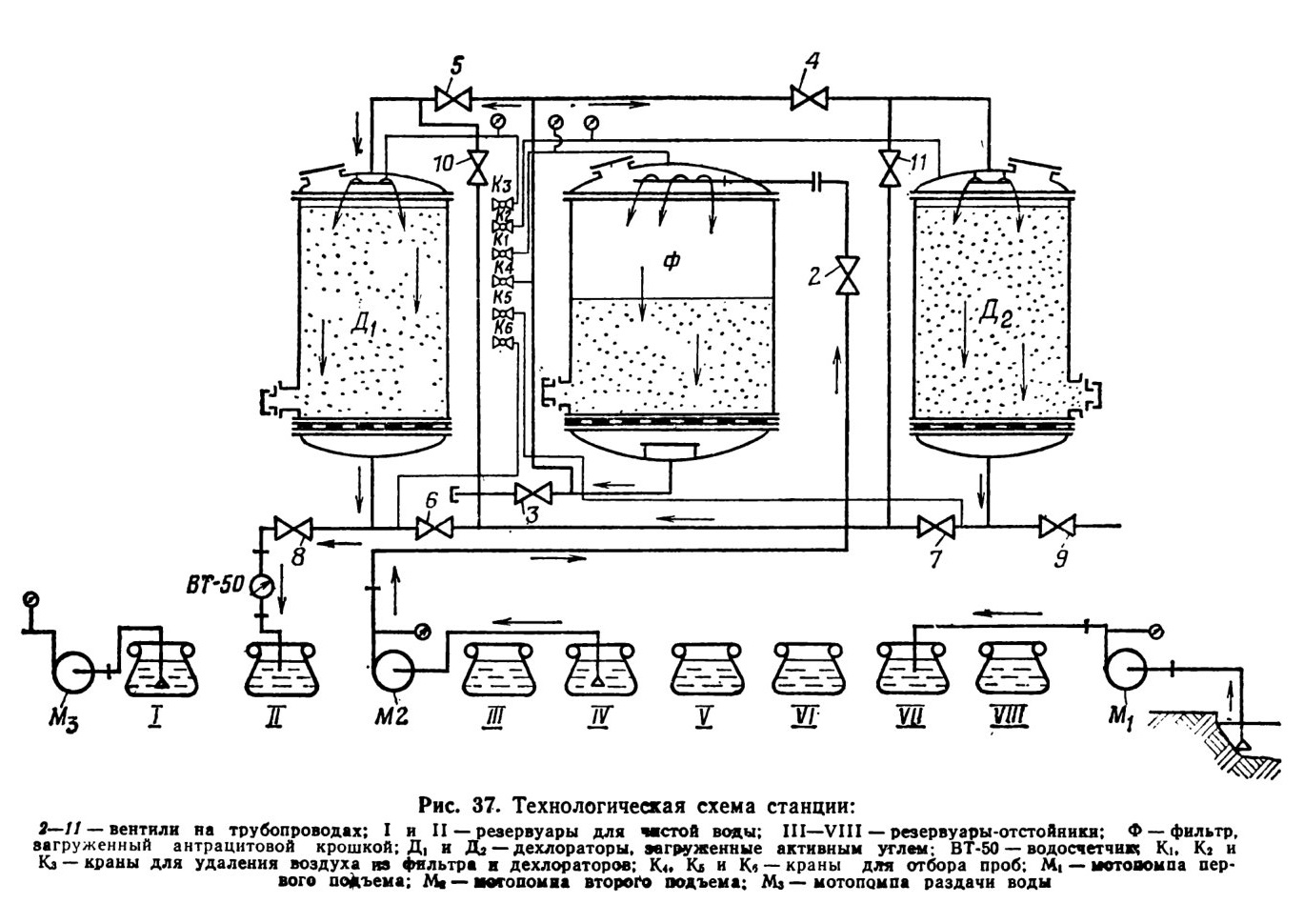

Рис. 37. Технологическая схема станции:

Глава VII
ОСНОВНЫЕ ПРАВИЛА ЭКСПЛУАТАЦИИ СТАНЦИИ

Развертывание станции

Место развертывания станции у источника воды (река, ручей, озеро, пруд, арык) выбирается в зависимости от наличия доступного водозабора, а также с учетом возможности использования защитных и маскирующих свойств местности.

Водозабор выбирается выше впадения в реку стока загрязненных вод на расстоянии не менее чем 200 м. Расстояние лежду автомобилем станции и водозабором не должно быть больше 80 м. Желательно, чтобы запас воды (расход) в источнике воды обеспечивал работу станции согласно ее номинальной производительности и был не менее 9—10 м3/Ч а глубина у водозабора — не менее 0,5 м.

В зависимости от условий боевой обстановки, наличия времени, сил и средств станция МАФС-3 может развертываться на местности вне укрытий или в укрытиях котлованного типа.

Станция МАФС-3 по возможности должна развертываться в заранее подготовленном для нее укрытии. Если ко времени прибытия станции на место работы укрытие еще не подготовлено и требуется немедленно приступить к очистке воды, станция развертывается вне укрытия (рис. 38).

Порядок развертывания станции на открытой местности такой же, как и в укрытии.

t-Развертывание станции проводится расчетом в составе пяти человек: начальник станции — первый номер, старший механик — второй номер, лаборант — третий номер, моторист — четвертый номер, шофер-моторист — пятый номер.

По прибытии станции на место работы расчет выгружает из кузова автомобиля и прицепа мотопомпы с нагнетательными и йса-сывающими рукавами, резервуары, весы, мерники, фарфоровую ступку, корзинку для коагулянта, весло-мешалку, поплавок-камеру, резиновые перчатки и ведра. Затем четвертый и пятый номера расчета ставят мотопомпу первого подъема на берегу водоема возможно ближе к урезу воды, но так, чтобы высота всасывания не превышала 5 м, соединяют нагнетательные рукава и протягивают их от мотопомпы к резервуарам-отстойникам, присоединяют к мотопомпе всасывающий рукав с заборной сеткой и опускают его в воду. Для предотвращения засасывания в мотопомпу песка и ила к всасывающему рукаву у заборной сетки подвязывают ремнями поплавок-камеру и опускают его в более глубоком месте или в приямке, вырытом у берега. Чтобы уменьшить вибрацию, мотопомпу рекомендуется ставить на деревянную раму.

Четвертый номер расчета готовит мотопомпу первого подъема к работе, а пятый но*мер вместе с первым и вторым устанавливают резервуары-отстойники и резервуары для чистой воды. Одновременно третий номер готовит реагенты для обработки воды.

Резервуары-отстойники устанавливаются на расстоянии 10— 20 м от автомобиля, а резервуары для чистой воды — с другой стороны на расстоянии 10—30 м.

Для установки резервуара РДВ-5000 выбирается и планируется ровная площадка диаметром 3,5 м.

Перед заполнением резервуара водой необходимо: извлечь резервуар из чехла и развернуть на подготовленной площадке поддон резервуара;

осмотреть резервуар, убедиться в отсутствии повреждений и уложить его на поддон;

пропустить через проушины поддона стяжной ремень и застегнуть пряжку;

заложить под манжету горловины резервуара поплавок крышкой запорного клапана вниз, при этом запорный клапан должен располагаться против сливной трубы резервуара;

расправить поплавок, отвернуть крышку запорного клапана, подсоединить мех и накачать поплавок воздухом;

закрыть сливную трубу пробкой и подвязать ее к корпусу резервуара;

отсоединить мех и завернуть крышку запорного клапана; расправить складки на дне резервуара.

Сначала устанавливают три резервуара-отстойника, потом один резервуар для чистой воды.

После установки первого резервуара-отстойника и присоедине-' ция корзины с сернокислым алюминием к нагнетательному рукаву мотопомпы первого подъема третий номер расчета опускает корзину в. первый резервуар, а четвертый номер пускает мотопомпу и заполняет его водой. Во время наполнения резервуара водой третий номер вводит в нее хлорсодержащий реагент. После заполнения водой первого резервуара-отстойника устанавливают остальные резервуары и около них мотопомпу второго подъема. Подсоединяют к ее нагнетательному патрубку ограничитель расхода с диафрагмой, имеющей отверстие диаметром 11 мм, и нагнетательный рукав. Подготовив мотопомпу к работе, пятый номер расчета подсоединяет рукав для чистой воды к патрубку с вентилем 8 (рис. 37) на станции. Первый номер готовит станцию к подаче воды на фильтр: закрывает вентили 3, 4 и 5 и открывает краны К1, К2 и К3. Для удаления воздуха из фильтра и дехлораторов.

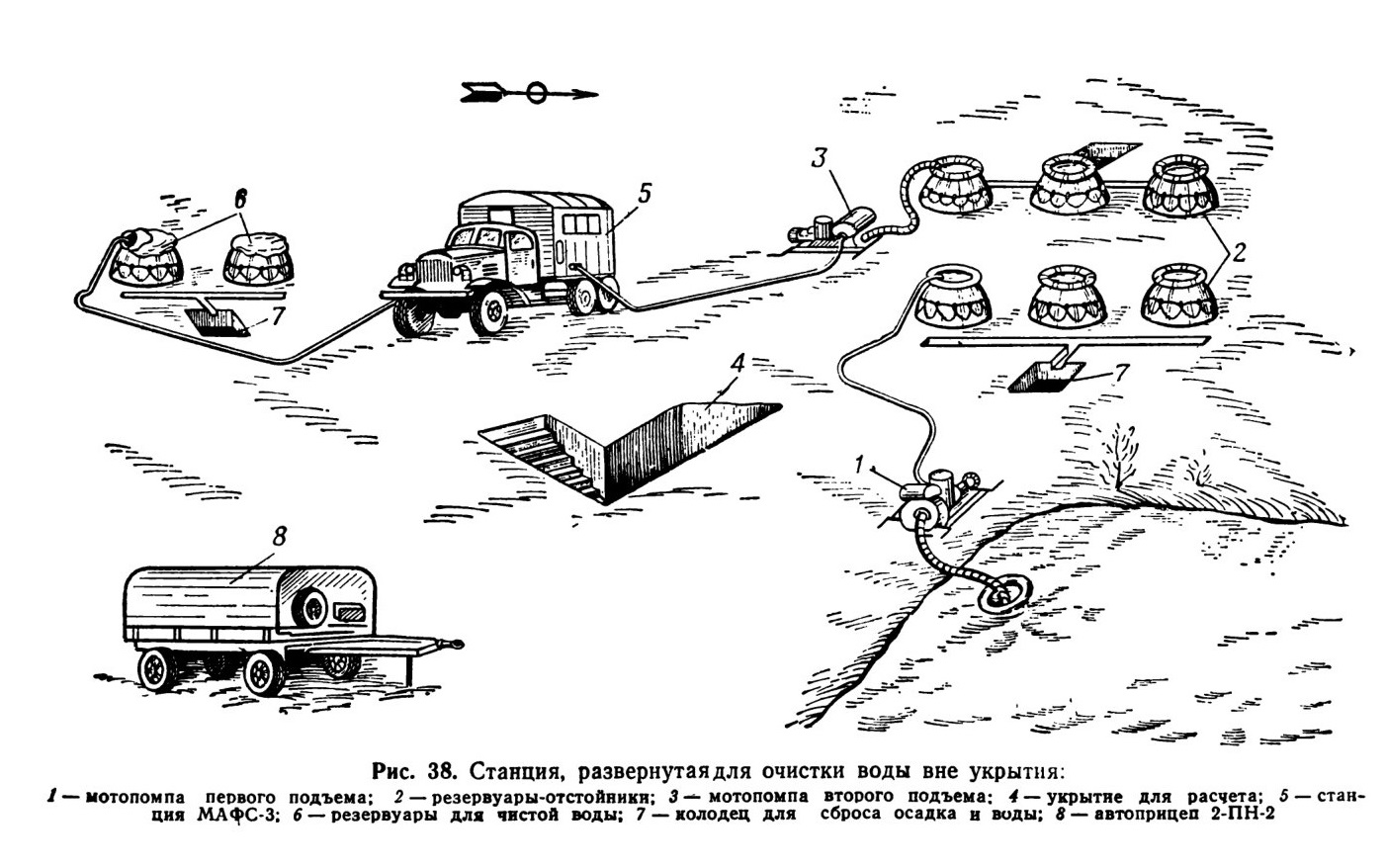

Рис. 38. Станция, развернутая для очистки воды вне укрытия:

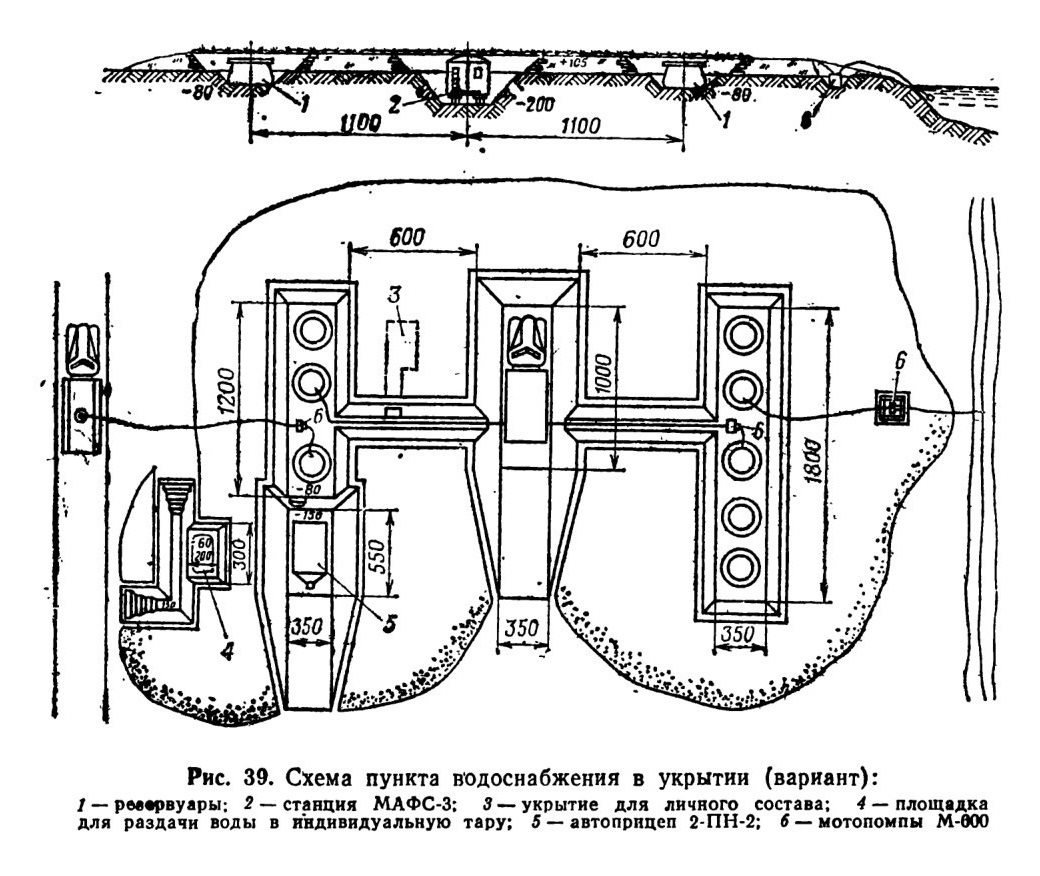

Рис. 39. Схема пункта водоснабжения в укрытии (вариант):

Обработка воды в резервуарах-отстойниках

Вода, залитая мотопомпой первого подъема в резервуары-отстойники, перед подачей на фильтр хлорируется, коагулируется и отстаивается. При очистке воды от обычных загрязнений и возбудителей желудочно-кишечных заболеваний доза активного хлора принимается 30 мг/л (30 г/м3), а время контакта воды с хлором 30 мин.

Через 30 мин содержание активного хлора в воде должно быть не меньше 10 мг/л, что контролируется. Если хлора останется меньше, то дополнительно обрабатывают воду из расчета 10 мг/л активного хлора и через 30 мин вновь контролируют его содержание. Когда оно будет составлять 10 мг/л и более, воду подают на фильтрование. В зависимости от комплектации станции хлорирование производится с помощью ДТС ГК (содержание активного хлора 50%) или НГК (содержание активного хлора 60—70%). При их отсутствии для хлорирования может использоваться хлорная известь (содержание активного хлора 25%) и подобные ей хлорсодержащие реагенты.

После длительного хранения хлорсодержащих реагентов содержание в них активного хлора уменьшается. В этом случае перед хлорированием следует произвести анализ реагента на содержание в нем активного хлора. Методика .определения содержания активного хлора в хлорсодержащих реагентах изложена в приложении 1.

После определения содержания в реагенте активного хлора рассчитывается его весовое количество, необходимое для обеспечения заданной дозы в воде, обрабатываемой в резервуаре-отстойнике.

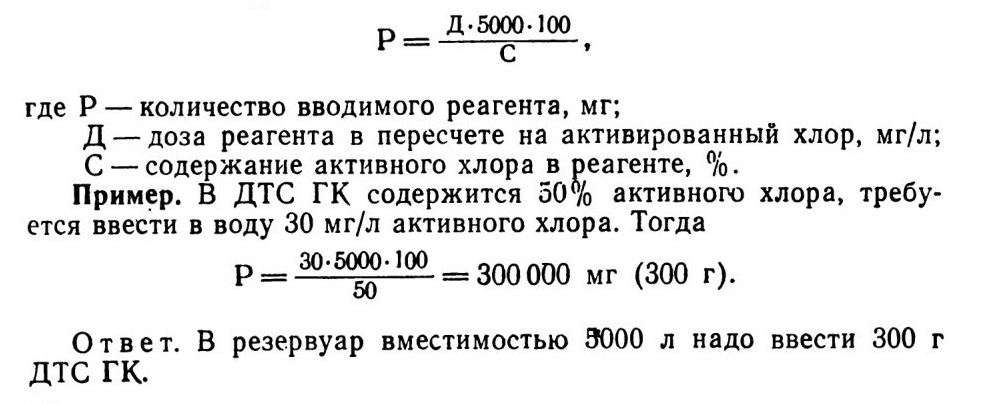

Расчет количества хлорсодержащего реагента, вводимого в резервуар вместимостью 5000 л, например РДВ-5000, производится по формуле

 Фильтрование воды

После пуска мотопомпы второго подъема вода подается на фильтр по трубе с вентилем 2 (рис. 37). Когда фильтр заполнится и из крана Ki пойдет вода, постепенно открывают вентиль 3, кран Ki закрывают и открывают вентили 6 и 8. При этом в течение 5 мин обычно идет загрязненный фильтрат, поэтому его сбрасывают в сток, систематически наблюдая за прозрачностью воды. Когда прозрачность достигнет 25—30 см по шрифту, воду можно подавать на дехлораторы Д1 и Д2- Для этого открывают вентили 4 и 5 и воздушные краны К2 и К3, а вентили 3, 6 и 8 закрывают. После наполнения дехлораторов краны К2 и К3 закрывают н открывают вентили 6, 7 и 8 (остальные вентили, кроме вентиля 2, должны быть закрыты).

В процессе фильтрования производительность станции необходимо поддерживать в пределах 7000—8000 л/ч. Производительность регулируют задвижкой на напорном патрубке мотопомтл или изменением частоты ее вращения.

Во время очистки воды расчет работает в следующем порядке: первый номер руководит расчетом, определяет дозы реагентов, следит за производительностью станции и ведет записи о работе;

второй номер готовит реагенты, вводит их в резервуары и перемешивает с водой, производит хлорирование фильтрата;

третий номер обслуживает коммуникации станции, периодически определяет прозрачность фильтрата после фильтра и дехлораторов и контролирует наличие активного хлора в фильтрате, а также в воде после обработки ее в резервуарах-отстойниках;

четвертый номер обслуживает мотопомпу первого подъема и следит за состоянием водозабора;

пятый номер обслуживает мотопомпу второго подъема и следит за состоянием всасывающих и нагнетательных рукавов.

В случае необходимости данный расчет может обеспечить работу станции в две смены, при этом в одной смене работают два-три человека, в том числе один моторист.

Для контроля производительности на трубопроводе перед фильтром станции МАФС-3 вмонтирован водосчетчик ВТ-50. Если он не установлен или неисправен, производительность измеряют по времени наполнения водой ведра вместимостью 10 л. При производительности станции 7000—8000 л/ч ведро наполняется за 4—5 с.

Фильтрат после дехлораторов вначале тоже бывает мутный (содержит угольную пыль), поэтому и его сбрасывают. После осветления фильтрат подают в резервуар чистой воды или непосредственно в тару потребителя.

После опорожнения первого резервуара-отстойника всасывающий рукав мотопомпы второго подъема быстро переносят во второй резервуар без остановки двигателя мотопомпы. На время переноса рукава прикрывают задвижку на напорном патрубке мотопомпы. Иногда после переноса всасывающего рукава или кратковременной остановки мотопомпы второго подъема начинает идти мутный фильтрат. В таком случае, чтобы предотвратить загрязнение чистой воды в резервуаре или таре потребителя, фильтрат сбрасывают в водоотводную канавку до восстановления его прозрачности.

Опорожненный резервуар вновь заполняют водой, подаваемой мотопомпой первого подъема, и добавляют реагенты, как указано выше. После опорожнения второго резервуара вода подается на фильтр из третьего резервуара-отстойника, а второй резервуар вновь наполняется водой и т. д.

За процессом очистки воды станцией МАФС-3 необходимо вести систематический контроль. Через каждые 30 мин следует проверять производительность станции и прозрачность воды, выходящей из фильтра и дехлораторов, вести наблюдение за давлением на фильтре и дехлораторах.

Контроль качества очистки воды заключается в определении прозрачности и остаточного активного хлора в исходной воде и фильтрате, а при обезвреживании и дезактивации фильтрат контролируется на отсутствие заражающих агентов с помощью средств контроля, которыми укомплектована станция. Фильтрат должен иметь прозрачность не ниже 20 см; если прозрачность ниже 20 см, следует промыть фильтр или устранить ненормальность в его работе.

Если необходимо провести полный анализ, пробы воды объемом 1—2 л пересылаются в лабораторию санитарно-эпидемиологического отряда. Органолептические и химические показатели качества воды по сокращенной программе могут быть выполнены с помощью набора НГВ (приложение 1).

Вода, прошедшая дехлораторы, обычно активного хлора не содержит, поэтому ее следует повторно хлорировать осветленным раствором хлорсодержащего реагента из расчета 0,5 мг/л. Если же содержание активного хлора в фильтрате устойчиво превышает 1,5 мг/л, это указывает на то, что активный уголь отработан и его необходимо заменить новым.

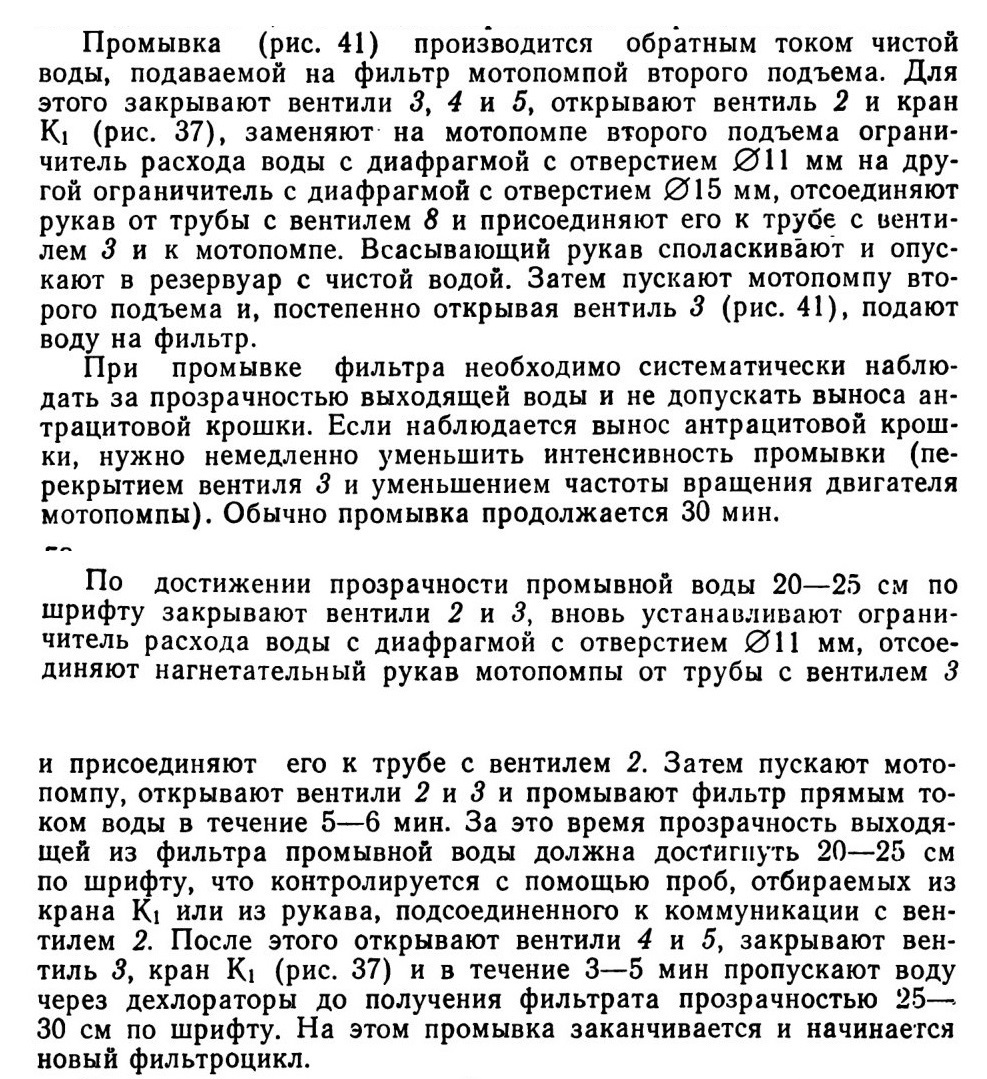

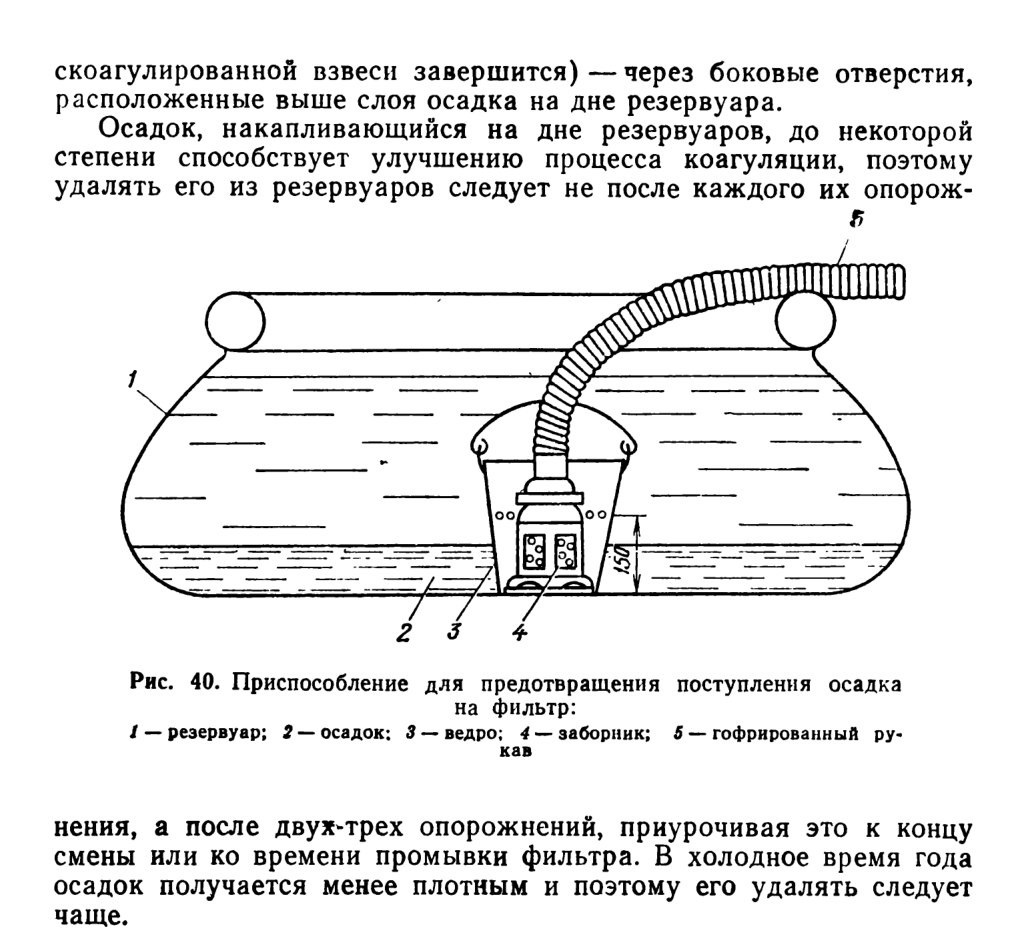

Промывка фильтра
С течением времени антрацитовая крошка загрязняется настолько, что из фильтра начинает выходить мутная вода (прозрачность по шрифту 20 см и менее). На загрязнение антрацитовой крошки может также указывать повышение давления на фильтре до 2,5—3 кгс/см2 и прогрессирующее снижение его производительности.

Эти показатели сигнализируют о том, что фильтр загрязнился и его необходимо промыть. Продолжительность работы станции МАФС-3 между промывками фильтра (фильтроцикл) зависит от мутности исходной воды, степени ее осветления в резервуарах-отстойниках и тщательности промывки фильтра. В среднем фильтроцикл длится 20 ч, а в холодное время года сокращается до 8—12 ч.

Во время промывки первый номер руководит расчетом, устанавливает интенсивность промывки и регулирует работу станции; второй и пятый номера готовят мотопомпу первого подъема к новому фильтроциклу и удаляют осадок из резервуаров-отстойников; третий номер следит за отсутствием выноса антрацитовой крошки и определяет прозрачность промывной воды; четвертый номер обслуживает в работе мотопомпу второго подъема.

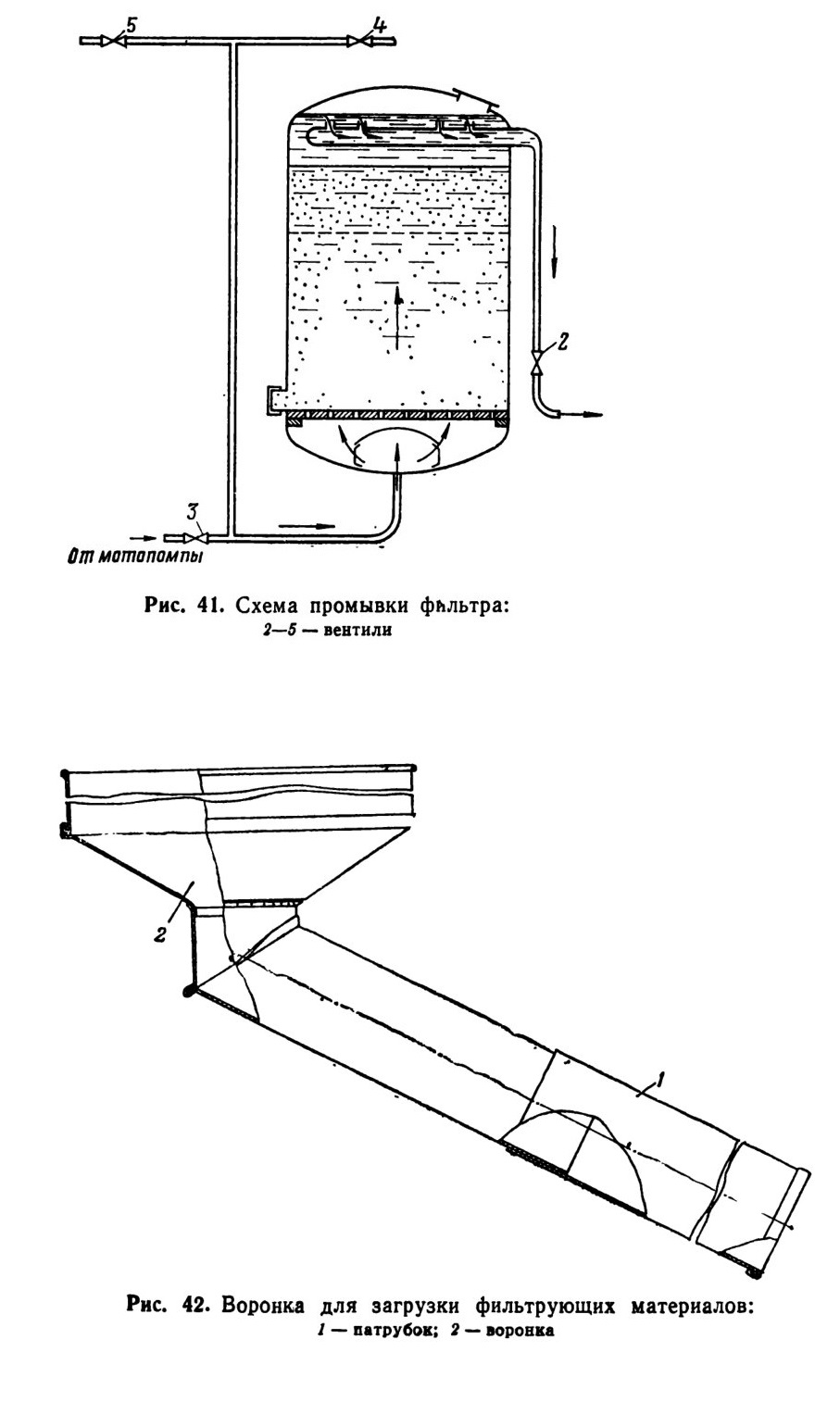

Рис. 41. Схема промывки фильтра

Рис. 42. Воронка для загрузки фильтрующих материалов:

После удаления воды приступают к гидравлической выгрузке фильтрующего материала из фильтра. Вначале снимают заглушку с патрубка 1 (рис. 43) и к нему присоединяют два последовательно соединенных гофрированных рукава 6. Затем закрывают вентили 2, 4 и 5 (вентиль 3 открыт), на мотопомпе второго подъема заменяют ограничитель расхода воды с отверстием диаметром 11 (8) мм на ограничитель с отверстием диаметром 15 мм и этой же мотопомпой из резервуара с хлорированной и осветленной или с чистой водой подают воду на фильтр по трубе с вентилем 3. Вода размывает загрузку и выносит ее по гофрированным рукавам в колодец 7.

В случае прекращения выноса фильтрующего материала из гофрированного рукава следует постучать по рукаву или поднять его конец вверх и быстро опустить вниз, добиваясь удаления образовавшейся пробки.

 При необходимости для удаления остатков загрузки открывают люк 9, закрывают вентиль 3 и отсоединяют напорный рукав мотопомпы второго подъема от патрубка с вентилем 3, присоединяют к напорному рукаву брандспойт 8 и через люк обмывают стенки фильтра.

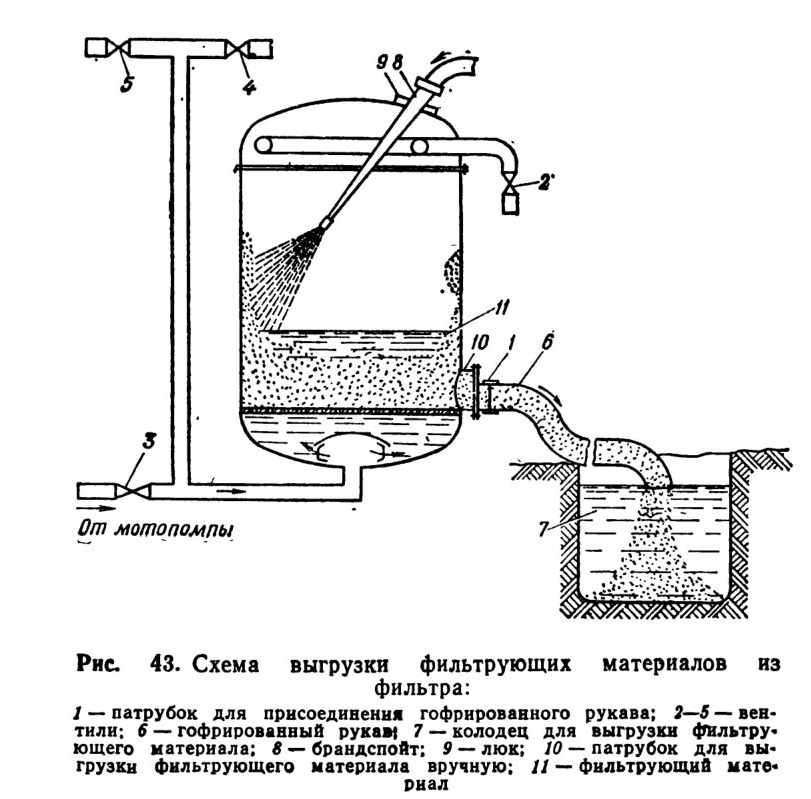

Рис. 43. Схема выгрузки фильтрующих материалов из фильтра:

После удаления загрузки из фильтра отсоединяют гофрированный рукав от патрубка 1 и навинчивают заглушку.

Для удаления загрузки из дехлоратора Д2 (правого) к патрубку 1 (рис. 44) присоединяют гофрированный рукав 2 и закрывают вентили 4,7 и 11. Затем открывают вентиль 9, присоединяют  к трубе с вентилем 9 напорный рукав мотопомпы второго подъема (с ограничителем с отверстием 015 мм) и подают чистую воду (фильтрат) на дехлоратор. После этого закрывают вентиль 9 и при необходимости из брандспойта 12 через люк 13 обмывают стенки дехлоратора.

Таким же порядком разгружают дехлоратор Д1 (левый). При этом воду подают через трубу с вентилем 8, а вентили 5, 6 и 10 закрывают.

При удалении загрузки из фильтра и дехлораторов первый номер расчета руководит работой; второй и четвертый номера присоединяют гофрированные рукава, открывают верхние люки и обмывают водой стенки фильтра и дехлораторов; третий номер присоединяет напорные рукава и обслуживает коммуникации станции; пятый номер обслуживает мотопомпу.

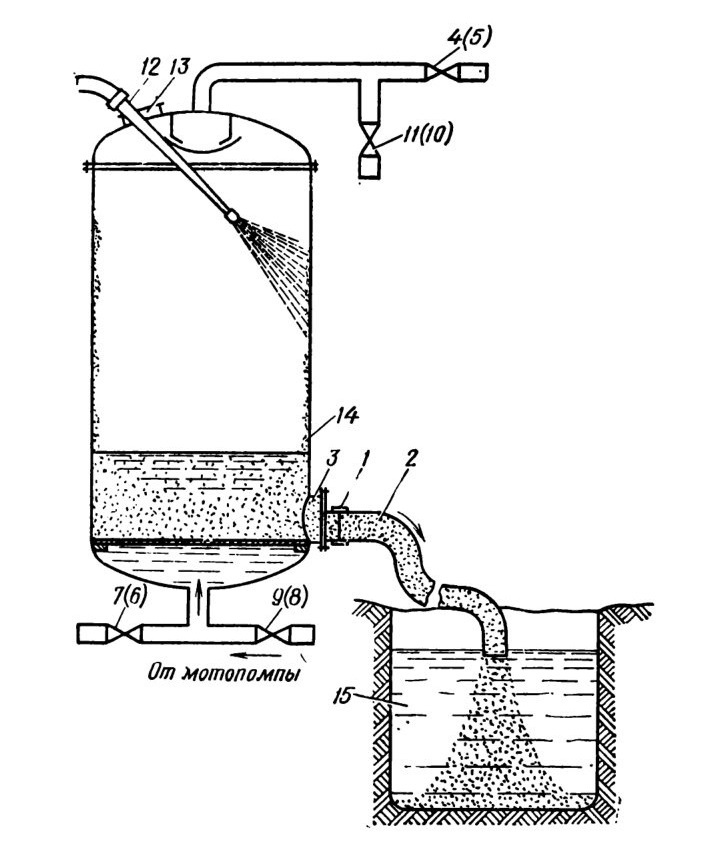

Рис. 44. Схема выгрузки фильтрующих материалов из дехлораторов:
1 — патрубок для присоединения гофрированного рукава; 2 — гофрированный рукав; 3 — патрубок для выгрузки фильтрующего материала вручную; 4— 11 — вентили дехлораторов; 12 — брандспойт; 13 — люк; 14 — фильтрующий материал; 15 — колодец для выгрузки фильтрующего материала
