ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

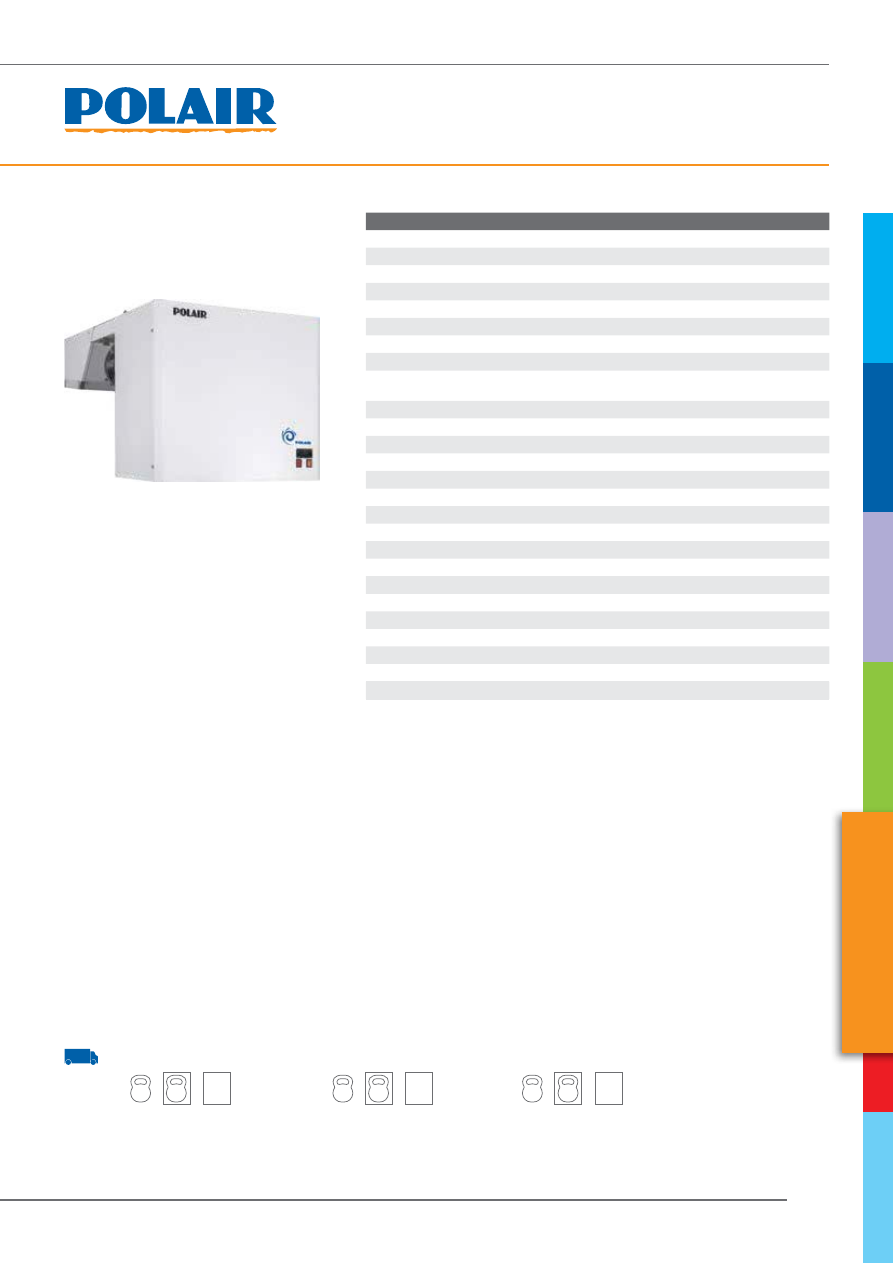

МОНОБЛОКИ

МОДЕЛИ И

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

НИЗКОТЕМПЕРАТУРНЫХ

МОНОБЛОКОВ (серия R)

Модели

MB109 R

МВ 211R

MB 214R

Корпус 1

Корпус 2

Габаритные размеры, мм

840х420х600

840х738х600

Температурный режим,

⁰

не выше -18

⁰

Хладагент

R404A

Система электропитания

1/N/PE 230В/50Гц 1/N/PE 230В/50Гц 3/N/PE 380В/50Гц

Номинальный ток, А

4,7

6,6

4,5

Максимальное энергопотребление, кВт

0,92

1,3

1,7

Доза заправки, R404, кг

0,38

0,44

0,42

Компрессор

NJ2212GK

(Embraco)

NJ2212GK

(Embraco)

TFH2480Z

(TECUMSEH)

КОНДЕНСАТОР:

Тип

Микроканальный алюминиевый

Количество вентиляторов

Мощность вентилятора, Вт/об./мин.

18/1300

Диаметр крыльчатки, мм

254

Производительность м

/час

600

1200

ВОЗДУХООХЛАДИТЕЛЬ:

Тип

Медно-алюминиевый

Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

Кол-во вентиляторов

Мощность вентилятора, Вт/об./мин.

10/1300

18/2600

Диаметр крыльчатки, мм

230

200

Производительность м

/час

600

1200

Тип оттайки

ТЭН 700

ТЭН 1150

Освещение камеры

LED

Холодопроизводительность при температуре +32

⁰

930

1263

1485

Логистическая информация:

MB109-R MB211-R MB214-R

127

980x

910x

830

117

920x

500x

816

980x

910x

830

ХО

ЛО

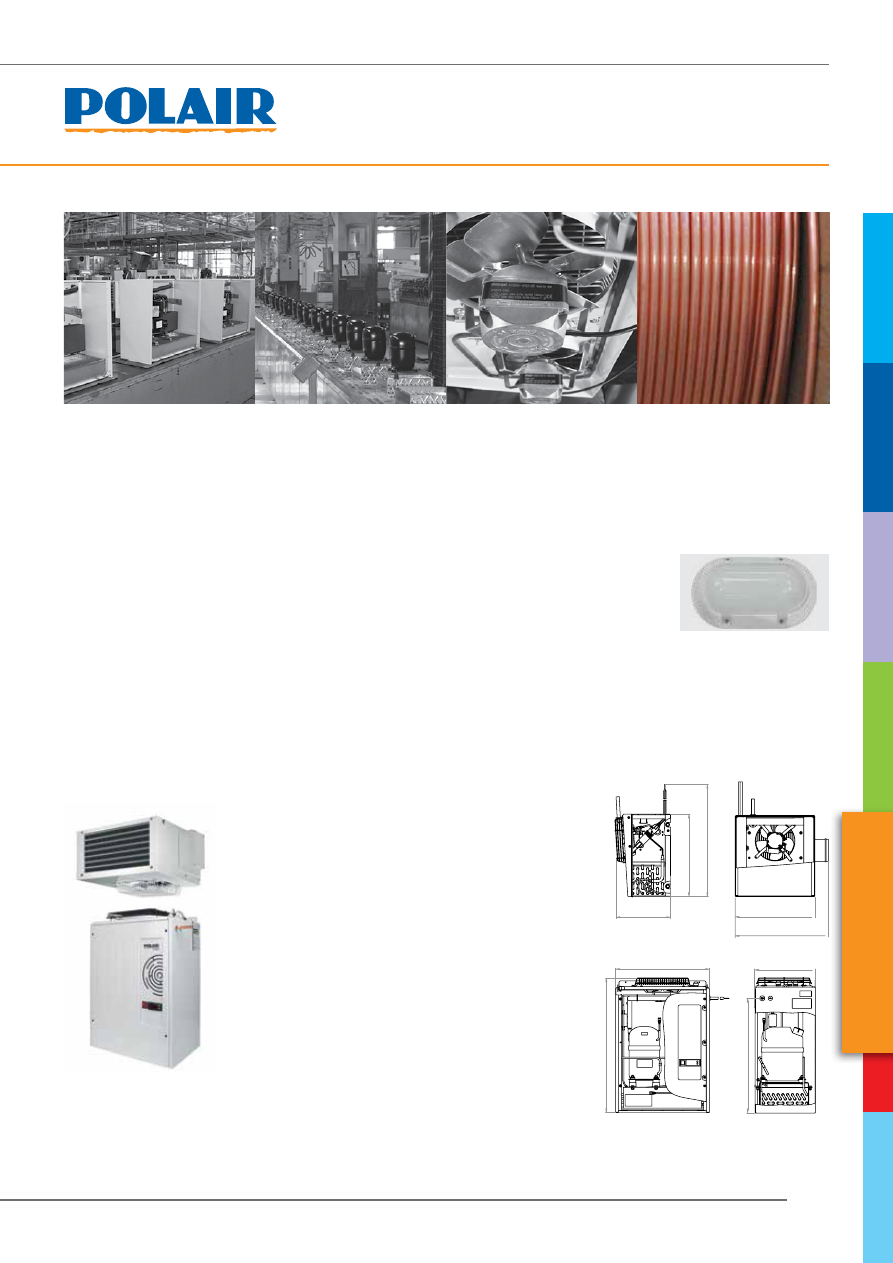

ДИЛЬНЫЕ МАШИНЫ

Тип машины

Размеры, мм

МВ108,

МВ109,

ММ109,

ММ111,

ММ113,

ММ115

425

305

300

412

315

704

МВ108,

МВ109

425

305

300

412

100

315

704

МВ211,

МВ214,

МВ216,

ММ218,

ММ222,

ММ226,

ММ232

725

305

300

412

315

704

МВ211,

МВ214,

МВ216

725

305

300

412

100

315

704

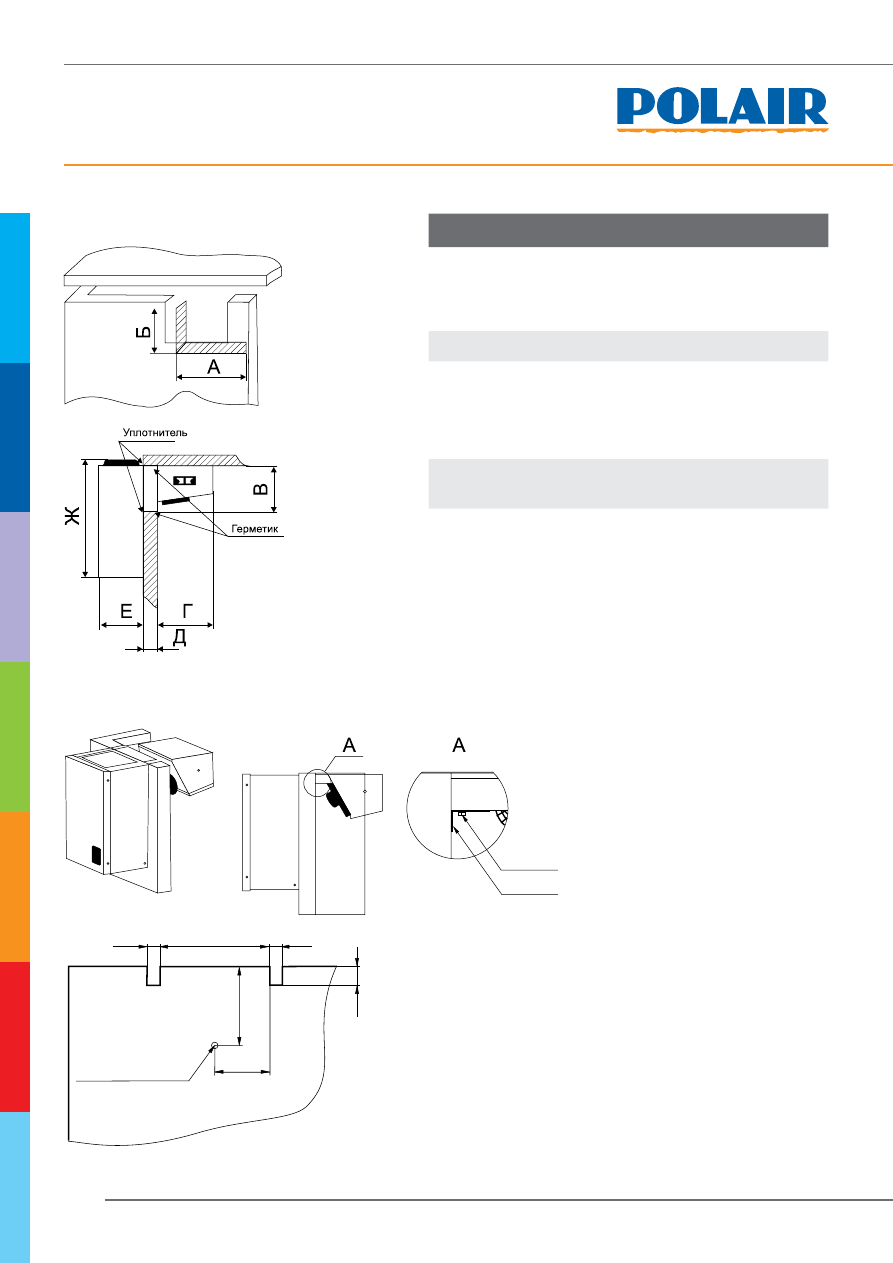

СХЕМА МОНТАЖА МОНОБЛОКОВ (серия S)

СХЕМА МОНТАЖА МОНОБЛОКОВ (серия R)

Уголок

Болт М6

40 350 40

175

300

Отверстие под трубку

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

Cплит-системы POLAIR представлены двумя продуктовыми линейками: POLAIR Standard и

POLAIR Professionale.
POLAIR Standard –

линия практичных коммерческих сплит-систем средне- и низкотемпературных.

В сплит-системах POLAIR применяются

ерметичные поршневые компрессоры

ведущих европейских производителей.

Хладагент

R404. В качестве

дросселирующего устройства

используется

капиллярная трубка. Терморегулятор

электронный блок управления.

В стандартную комплектацию сплит-систем POLAIR Standard входят:

• компрессорно-конденсаторный блок, заправленный сухим азотом;

• воздухоохладитель, заправленный сухим азотом;

• комплект медных трубок в термоизоляции (длина 5 метров), дренажная трубка (длина 1 метр);

• светильник LED;

• пульт дистанционного управления (для серии Р).

Дополнительные опции:

- «зимний комплект» - для эксплуатации при отрицательной температуре окружающего воздуха;

- пульт дистационного управления – для размещения панели управления на некотором расстоянии от внешнего блока

сплит-системы (кроме серии Р);

- комплект «датчик движения и геркон».

В зависимости от типа корпуса производятся три серии сплит-систем POLAIR Standard:

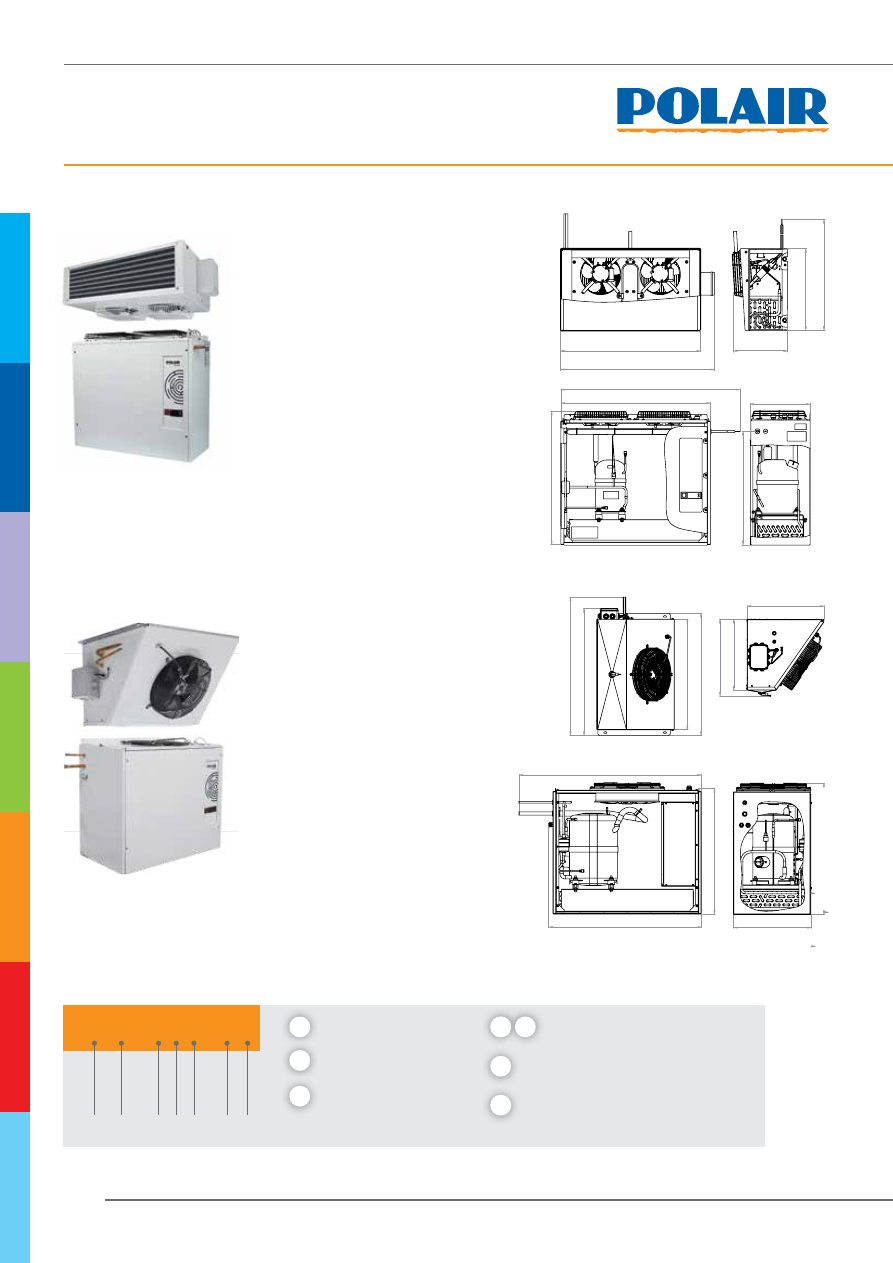

Корпус 1 (Серия 121)

Внутренний блок

Внешний блок

Габаритные размеры внешнего блока (ШхГхВ), мм:

490(690)х315х704

Габаритные размеры внутреннего блока (ШхГхВ), мм:

408(481)х280х418(618)

280

490

704

613

315

481

418

618

408

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

Корпус 2 (Серия 221)

Внутренний блок

Внешний блок

Габаритные размеры внешнего блока (ШхГхВ), мм:

790(990)х315х704

Габаритные размеры внутреннего блока (ШхГхВ), мм:

715x420x284

Корпус 3 (Серия 330)

Внутренний блок

Внешний блок

Габаритные размеры внешнего блока (ШхГхВ), мм:

813(971)х417х700

Габаритные размеры внутреннего блока (ШхГхВ), мм:

833(905)х504х503

Схема условных обозначений сплит-систем

SB 109-SU

1 2 3 4 5 6 7

4 5

- тип холодильной машины, где:

- сплит-система

- температурный режим, где:

- среднетемпературный

- низкотемпературный

- тип корпуса 1, 2, 3

- холодопроизводительность, кВт:

(0,9 кВт)
- серия сплит-системы, где:

- серия Standard

- Professionale

- особенности холодильной машины, где

- уличный вариант

- наличите выносного пульта управления

715

781

284

420

618

990

315

613

704

790

504

971

813

417

700

667

800

724

905

833

503

465

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

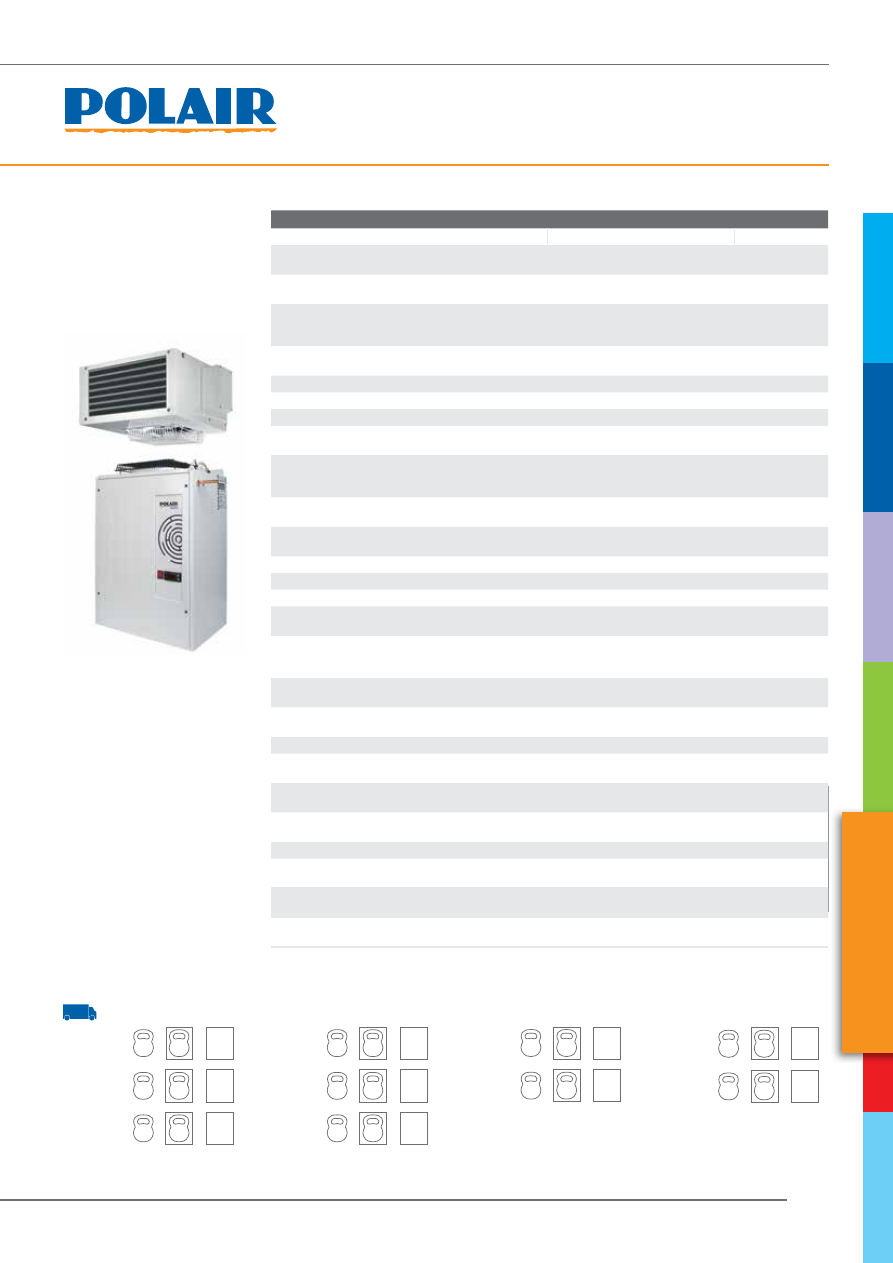

Модели

SМ 109S SM 111S SM 113S SM 115S SM 218S SM222S SM226S SM232S SM 337S SM342S

Корпус 1

Корпус 2

Корпус 3

Температурный

режим, °С

5…+5

Напряжение в сети,

в/ф/гц

220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50

Мaксимальное

энергопотребле-

ние, кВт

0,6

0,75

0,84

0,95

1,15

1,65

3,4

2,7

3,6

Доза заправки

R404, кг

0,56

0,575

0,93

0,95

0,86

0,84

1,6

1,5

КОНДЕНСАТОР:
Шаг ребер, мм

3,2

Поверхность, м

6,25

11,14

19,5

Кол-во вентиля-

торов

Мощность

вентилятора, вт/

об/мин

18/1300 18/1300 18/1300 18/1300 18/1300 18/1300 18/1300 120/2500

102

Диаметр крыльчат-

ки, мм

254

315

Производитель-

ность, м

/час

600

1200

1800

2440

ВОЗДУХООХЛАДИТЕЛЬ:
Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

17,8

Кол-во вентиля-

торов

Мощность

вентилятора, вт/

об/мин

18/2600 18/2600 18/2600 18/2600 18/2600 18/2600 18/2600 64/2600

102

Диаметр крыльчат-

ки, мм

200

315

Производитель-

ность, м

/час

600

1200

1800

2440

Тип оттайки

электрическая

Дальность струи

воздуха, м

9,5

Диаметр всасываю-

щей трубки, мм

Диаметр нагнета-

тельной трубки, мм

Электрокабели

внешний силовой

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

Cиловой соедини-

тельный

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

Соединение

датчиков

3х0,75

Логистическая информация:

SM109-S SM111-S SM113-S SM115-S

SM218-S SM222-S SM226-S SM232-S

SM337-S SM342-S

102

143

177

898x

563x

908

898x

563x

908

898x

988x

908

1060x

950

879x

563x

914

879x

563x

914

145

164

898x

988x

908

898x

988x

908

102

145

177

879x

988x

914

1060x

950

MОДЕЛИ И

ОСНОВНЫЕ

ХАРАКТЕРИСТИКИ

СРЕДНЕТЕМПЕРАТУРНЫХ

СПЛИТ-СИСТЕМ

POLAIR S

tandard

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

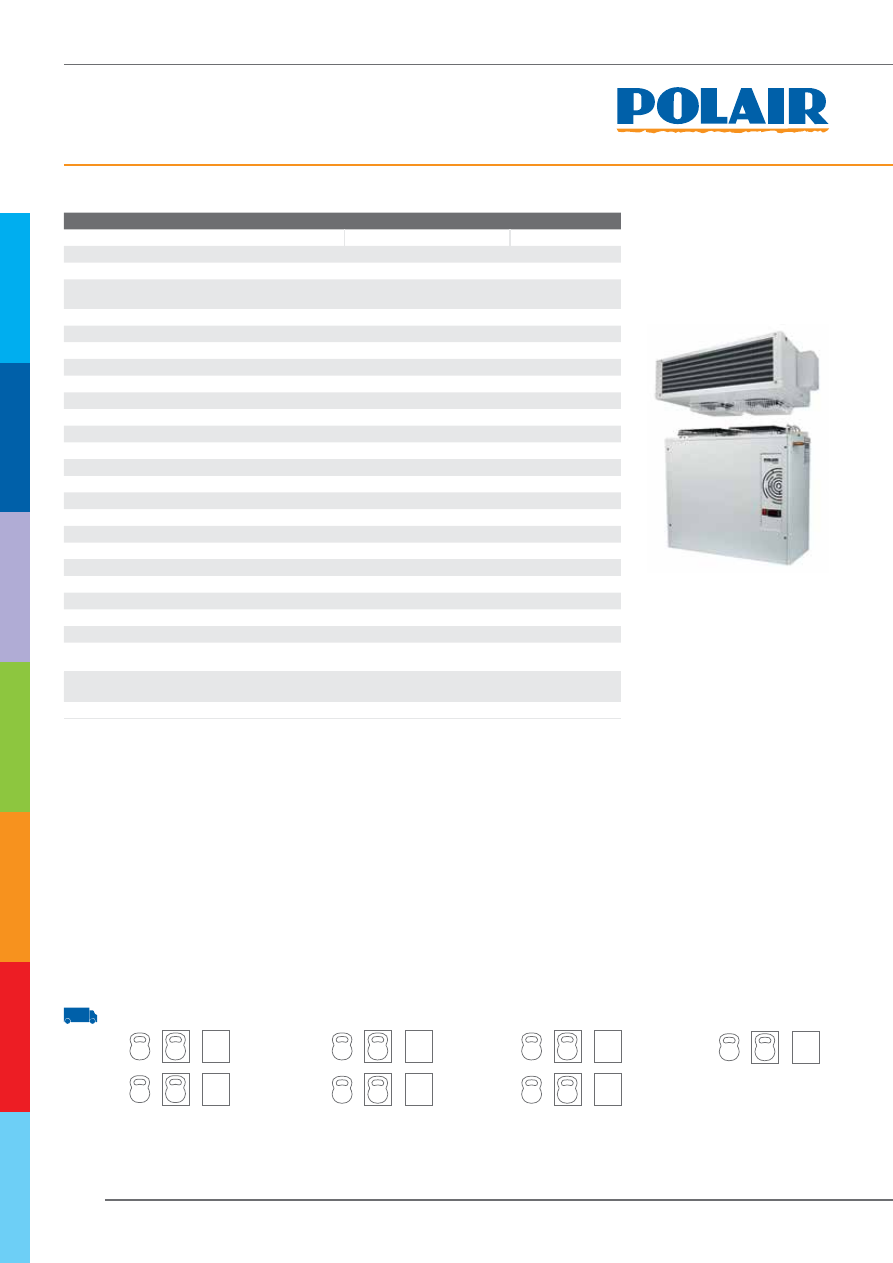

Модели

SВ108 S

SB109 S

SB 211S

SB214S

SB216S

SB328 S

SB331 S

Корпус 1

Корпус 2

Корпус 3

Температурный режим, °С

не выше -18

Напряжение в сети, в/ф/гц

220/1/50

380/3/50

Мaксимальное энергопотребление,

кВт

1,2

1.3

2.11

2,5

3,2

Доза заправки R404, кг

0.75

0.5

0.75

0.9

1,45

1,3

КОНДЕНСАТОР:
Шаг ребер, мм

3,2

Поверхность, м

6,25

11,14

19,5

Кол-во вентиляторов

Мощность вентилятора, вт/ об/мин

18/2600

18/1300

102

Диаметр крыльчатки, мм

254

315

Производительность, м

/час

600

1200

2440

ВОЗДУХООХЛАДИТЕЛЬ:
Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

17,8

Кол-во вентиляторов

Мощность вентилятора, вт/ об/минг

18/2600

102

Диаметр крыльчатки, мм

200

315

Производительность, м

/час

600

1200

2440

Тип оттайки

электрическая

Дальность струи воздуха, м

9,5

Диаметр всасывающей трубки, мм

Диаметр нагнетательной трубки, мм

Электрокабели

внешний силовой

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

Cиловой соединительный

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

4х1,0+

1х1,0

Соединение датчиков

3х0,75

MОДЕЛИ И

ОСНОВНЫЕ

ХАРАКТЕРИСТИКИ

НИЗКОТЕМПЕРАТУРНЫХ

СПЛИТ-СИСТЕМ

POLAIR S

tandard

Логистическая информация:

SB108-S SB109-S SB211-S SB214-S

SB216-S SB328-S SB331-S

146

898x

988x

908

115

190

1060x

950

146

155

898x

988x

908

898x

988x

908

102

177

879x

563x

910

879x

563x

910

1060x

950

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

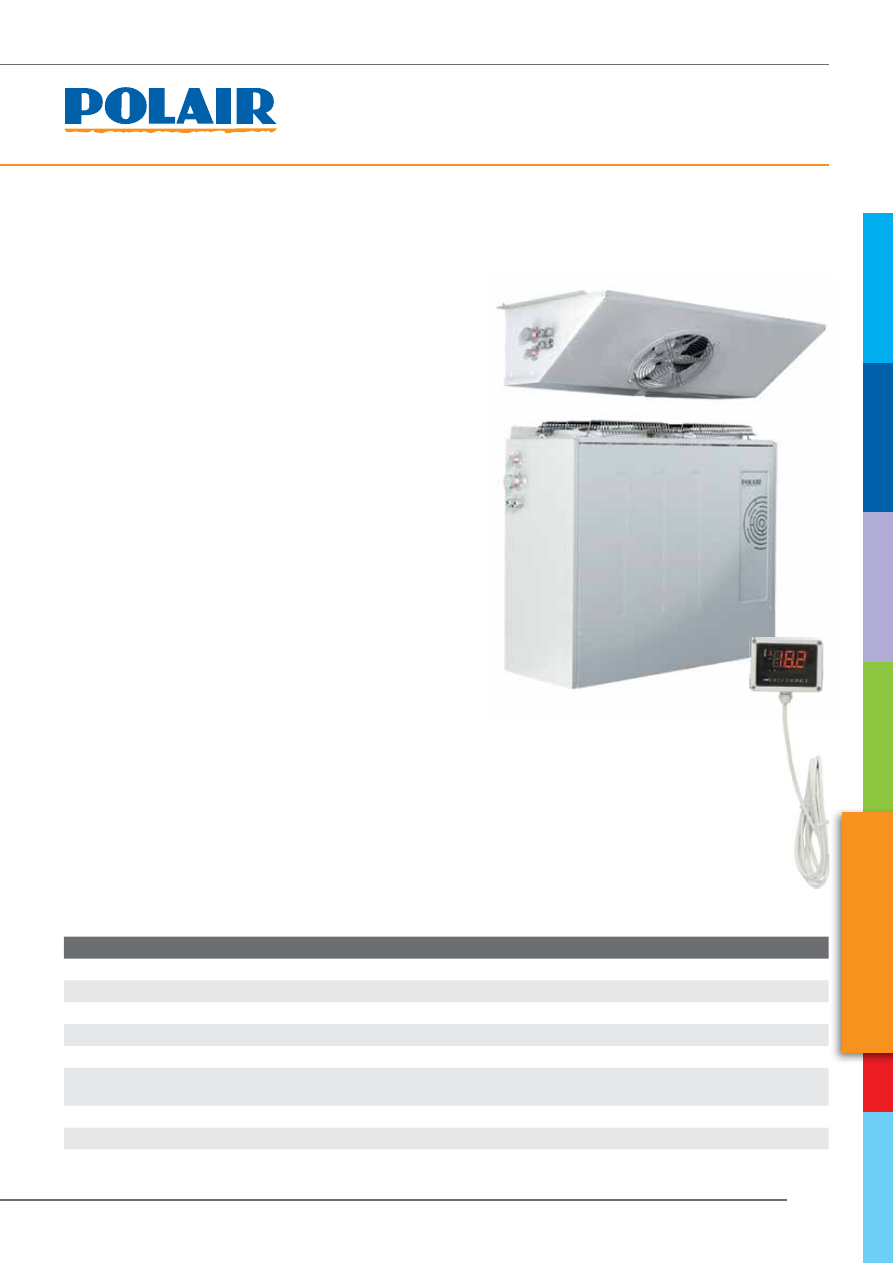

РOLAIR Professionale – линия высокотехнологичных сплит-систем с муфтовыми соединениями

выходов блоков и соединительных трубок, воздухоохладителем новой конструкции, выносным

пультом управления в комплекте.

Сплит-системы POLAIR Professionale:

• изготовлены по самым передовым технологиям;

• комплектующие лучших европейских производителей;

• надежны;

• удобны в эксплуатации;

• экономичны.

Технические особенности:

• внешний и внутренний блоки и соединительные трубки сплит-

систем POLAIR Professionale заправлены хладагентом R404a;

• выводы блоков и концы трубок оснащены муфтами. При

их соединении (скручиванием) прорывается мембрана и

образуется замкнутый герметичный холодильный контур. Этот

способ соединения блоков значительно облегчает монтаж

трубопроводов, сокращает его время и минимизирует ошибки.

Такие решения применяют ведущие европейские производители

холодильных машин.

Стандартная комплектация сплит-систем POLAIR

Professionale:

• компрессорно-конденсаторный блок;

• усовершенствованный воздухоохладитель повышенной

эффективности;

• распределительная коробка с модифицированными

клеммными колодками;

• соединительные трубки (5 м);

• пульт дистанционного управления.

Основные различия сплит-систем РOLAIR Standard и РOLAIR Professionale

POLAIR Standard

POLAIR Professionale

Воздухоохладитель:

Стандартный

Усовершествованный

Блоки заправлены:

Сухим азотом

Хладагентом (R 404a)

Соединительные трубки заправлены:

Хладагентом (R 404a)

Выходы блоков и концы трубок:

Герметично запаяны или обжаты

Оснащены муфтами для быстрого соединения

Соединение блоков:

Стандартное (пайка)

Муфтовое соединение

Монтаж предполагает (кроме установки

блоков):

Вакуумирование, заправку хладагентом

Скручивание муфт

Распределительная коробка:

Снаружи воздухоохладителя

Внутри воздухоохладителя

Выносной пульт управления:

Дополнительная опция

Входит в состав комплектации

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

В зависимости от типа корпуса производятся две

серии сплит-систем POLAIR Professionale:

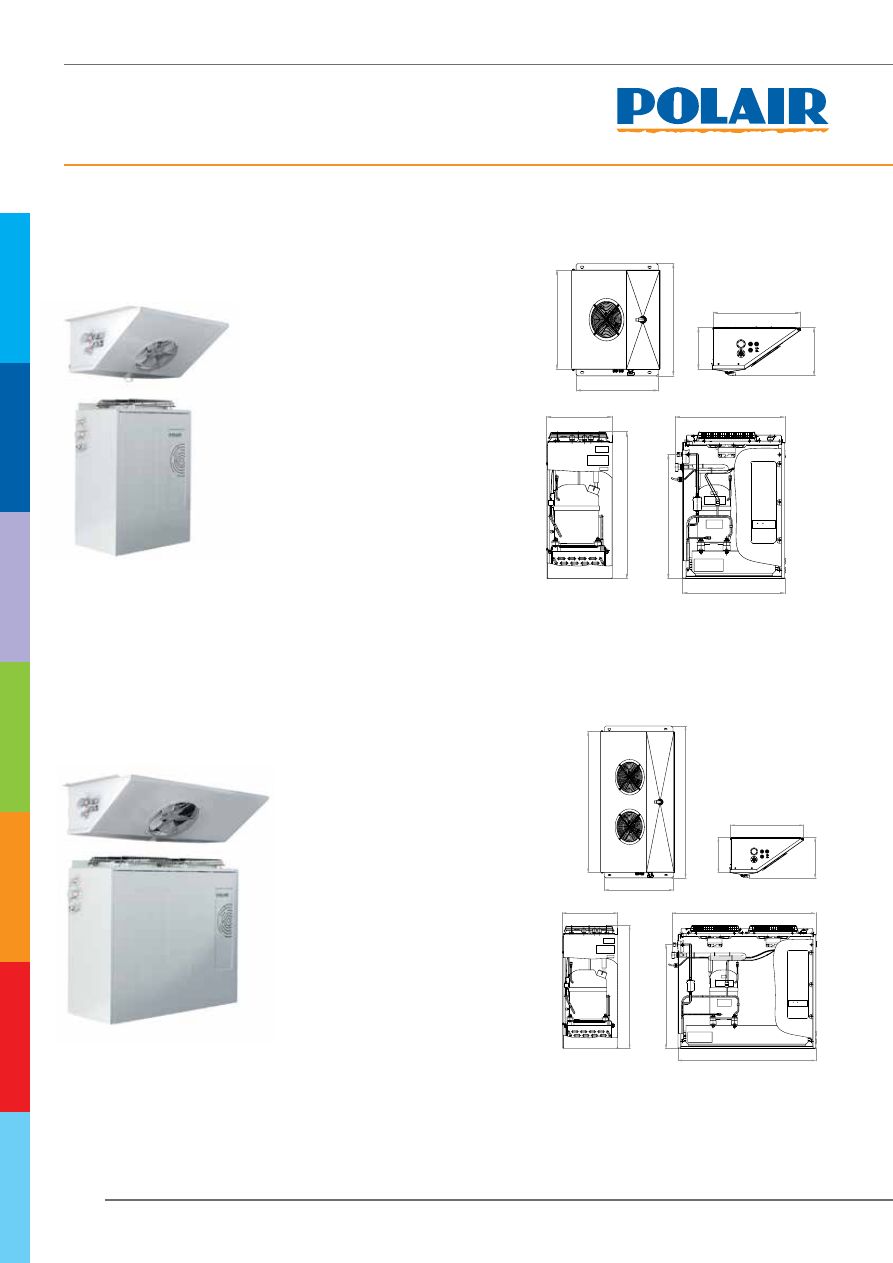

Корпус 1 (Cерия 121P)

Внутренний блок

Внешний блок

Габаритные размеры внешнего блока (ШхГхВ), мм:

525х315х704

Габаритные размеры внутреннего блока (ШхГхВ), мм:

650х504х278

Корпус 2 (Cерия 221P)

Внутренний блок

Внешний блок

Габаритные размеры внешнего блока (ШхГхВ), мм:

855х315х704

Габаритные размеры внутреннего блока (ШхГхВ), мм:

1050х504х278

575

650

242

475

315

490

504

475

975

704

595

242

278

1050

855

790

315

704

595

525

504

278

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

СПЛИТ-СИСТЕМЫ

содержание .. 85 86 87 88 ..
