ХОЛОДИЛЬНЫЕ

МАШИНЫ

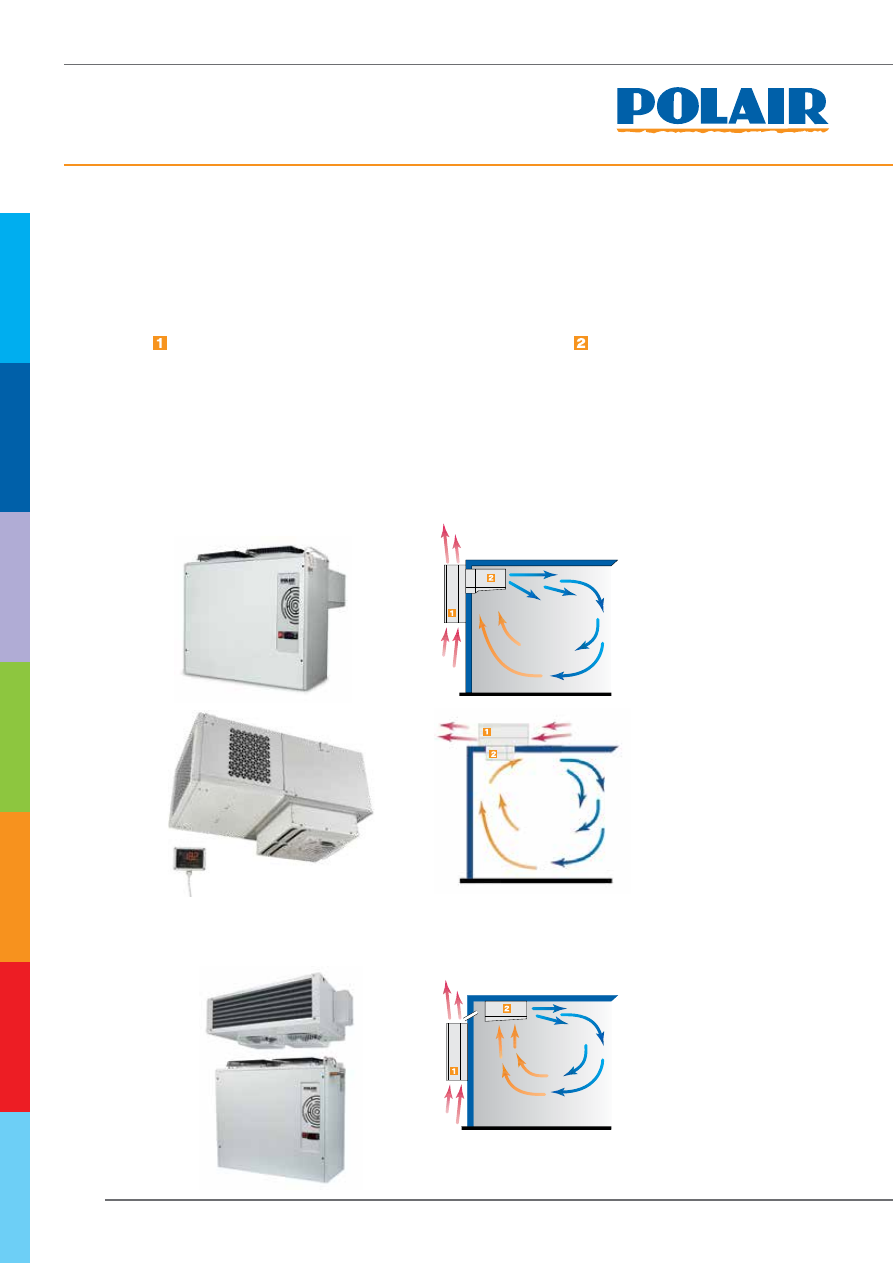

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

Во внутреннем ( ):

• испаритель;

• вентилятор обдува;

• ТЭН оттайки испарителя;

• поддон сбора конденсата.

Xолодильные машины POLAIR представлены широкими линейками моноблоков (cредне- и

низкотемпературных) и сплит-систем. Предназначены для охлаждения, замораживания и поддержания

необходимого температурного режима во внутреннем объеме холодильных камер.

Холодильные машины состоят из двух основных блоков: испарительный блок, который размещается внутри холодильной

камеры, и конденсаторный – снаружи камеры.

В наружном ( ) блоке находятся:

• компрессор;

• медно-алюминиевый конденсатор;

• вентилятор обдува;

• фильтр-осушитель;

• электрический блок управления

(для холодильных машин линии POLAIR Standard);

• ванночка сбора и выпаривания конденсата.

В моноблоке

наружный и внутренний блоки соединены в единую конструкцию теплоизоляционной прокладкой из

пенополиуретана, либо при помощи специальных кронштейнов. Моноблоки устанавливаются в верхней части стены

холодильной камеры или в потолочной панели.

Сплит-система

состоит из двух отдельных блоков, соединенных между собой медными трубками в теплоизоляции и

кабелями питания и управления. Блоки сплит-системы можно размещать на некотором расстоянии друг от друга. Это

позволяет использовать сплит-системы в случаях, когда толщина стен или размеры помещения, в котором находится

холодильная камера, не позволяют установить моноблоки.

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

Основные конструктивные особенности холодильных машин POLAIR:

• все холодильные машины работают на озонобезопасном

хладагенте R404А

;

• в холодильных машинах используются

герметичные поршневые компрессоры

;

• в качестве дросселирующего устройства применяется

капиллярная трубка

;

•

оттайка

испарителя происходит

автоматически

. Конденсат поступает в ванночку сбора (в наружном блоке) по трубке,

которая обогревается ПЭНом. Вода испаряется из ванночки благодаря теплу, выделяемому горячей трубкой нагнетания от

компрессора;

•

электронные блоки управления

установлены на электрических щитах, поддерживают заданную температуру

в охлаждаемом объеме, включают режим оттаивания испарителя и позволяют корректировать параметры работы

холодильных машин.

Преимущества холодильных машин POLAIR:

• широкий модельный ряд;

• комплектующие самых надежных европейских производителей;

• корпус из оцинкованного металла с полимерным покрытием – надежная защита от коррозии и механических

воздействий;

• компьютерное тестирование и контроль рабочих режимов каждой холодильной машины;

• легкость монтажа, подключения и эксплуатации;

• простота демонтажа и повторной установки;

• возможность использования холодильных машин в условиях повышенной запыленности;

• опция «Зимний комплект» – для эксплуатации моноблоков на улице (при температуре до -10°С);

• эффективная система оттаивания испарителя;

• равномерное распределение холодного воздуха по всему объему камеры;

• наличие прессостата высокого давления для трехфазных агрегатов;

• возможность подключения дополнительного оборудования: освещения камеры, обогрева дверного проема, клапана

выравнивания давления (для низкотемпературных камер).

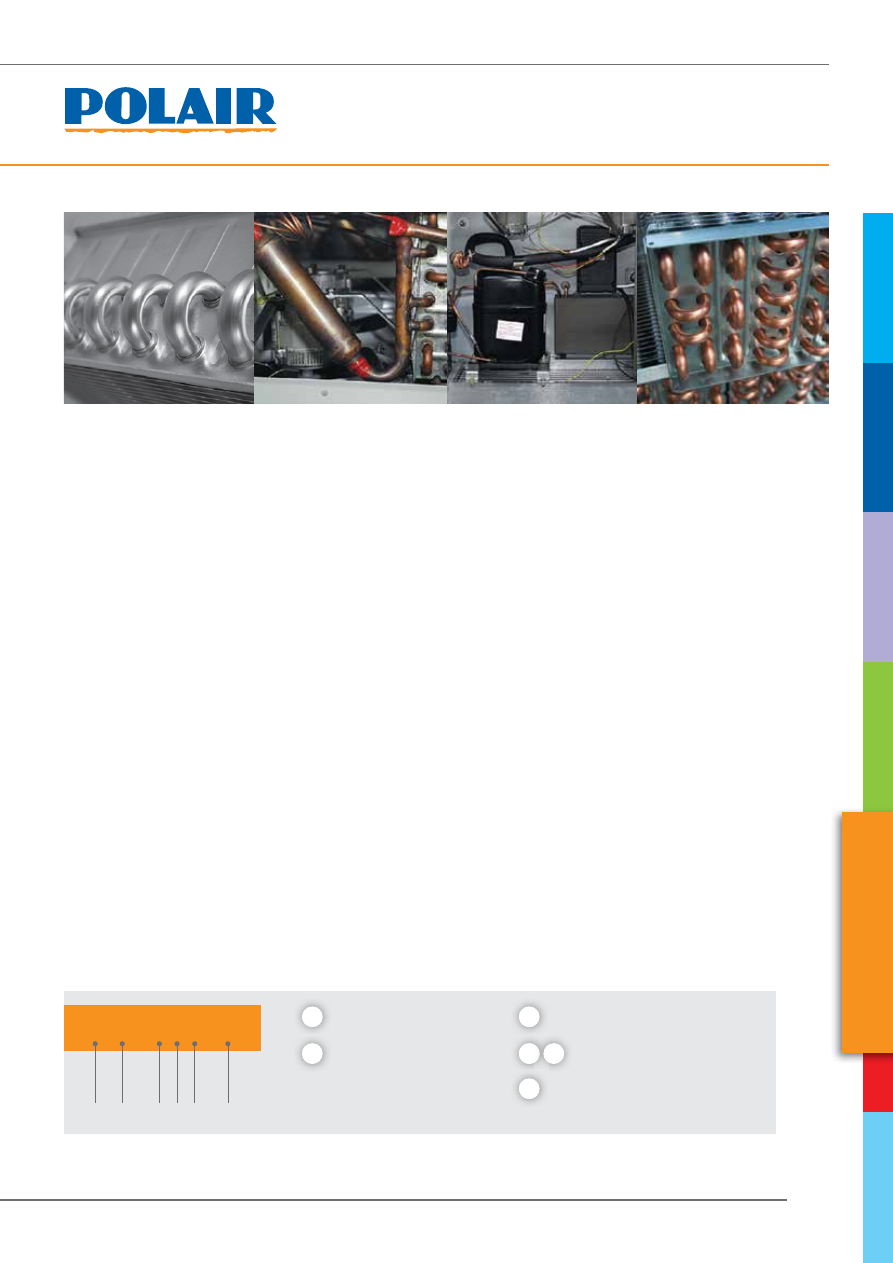

Схема условных обозначений моноблоков

МM 109-S

1 2 3 4 5 6

4 5

- тип холодильной машины, где:

- моноблок

- температурный режим, где:

- среднетемпературный

- низкотемпературный

- тип корпуса 1, 2

- холодопроизводительность, кВт: (0,9 кВт)

- серия моноблока, где:

- серия Standard

- микроканальный ранцевый

- потолочного исполнения

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

Моноблоки – холодильные машины среднетемпературные (тип ММ) и низкотемпературные (тип МВ)

Изготавливаются в соответствии с ГОСТ 23833-95 «Oборудование холодильное торговое» и предназначены для работы

при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не выше 80%.

При установке комплекта для работы в зимних условиях (уличный вариант (U)) холодильные машины могут работать

при температуре окружающего воздуха до -10°С.

В зависимости от конструкции конденсаторного блока, моноблоки выполняются трех типов:

- стандартные (серия S) – медно-алюминиевый конденсаторный блок, исполнение тампонное, монтаж настенный,

- стандартные (серия T) – медно-алюминиевый конденсаторный блок, исполнение тампонное, монтаж потолочный,

- микроканальные (серия R) – микроканальный алюминиевый конденсаторный блок, исполнение ранцевое.

В зависимости от размеров корпуса моноблоки выполняются 2-х серий:

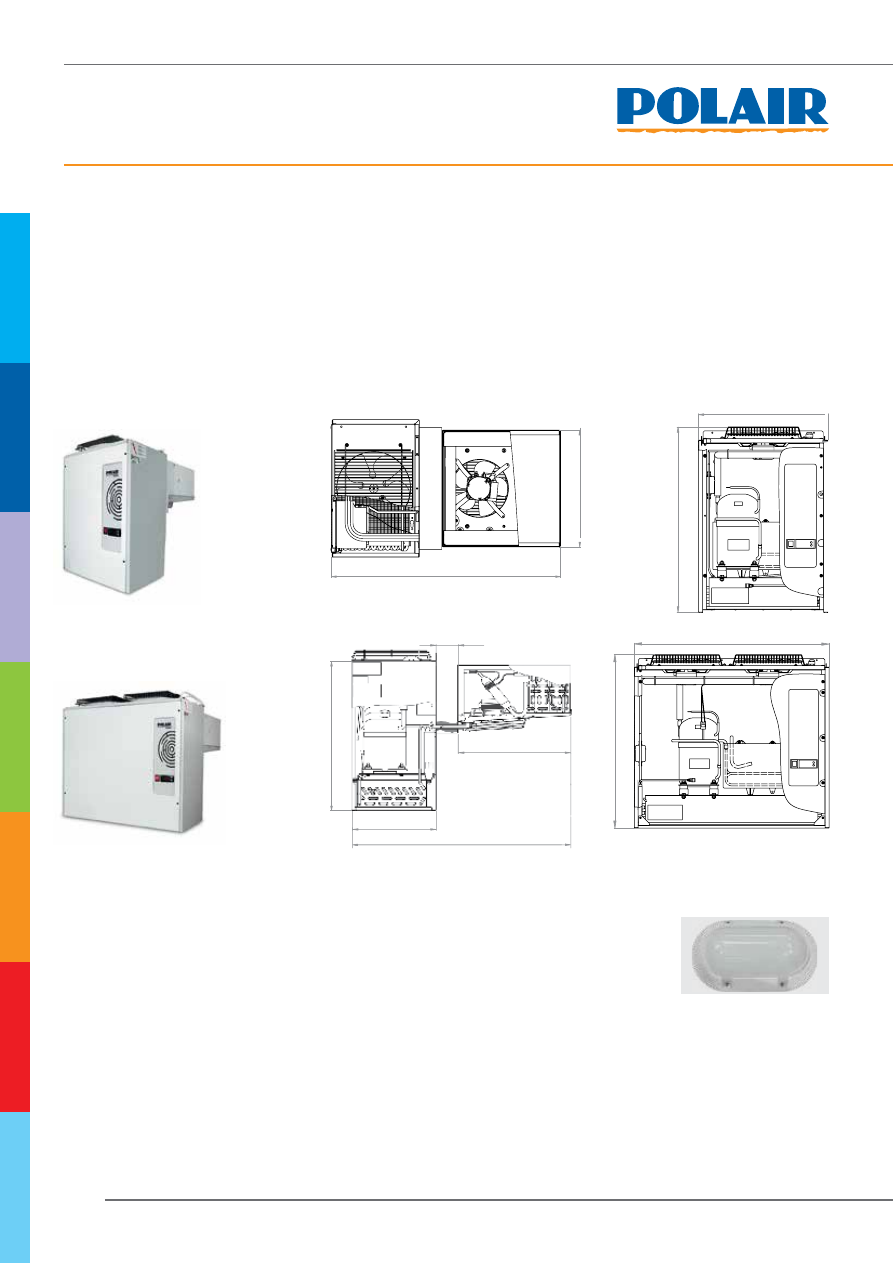

Корпус 1 (тип 121)

Габаритные размеры, мм:

807х490х704

Корпус 2 (тип 221)

Габаритные размеры, мм:

807х790х704

В состав комплектующих стандартного исполнения моноблоков входят:

• светильник LED;

• выключатель;

• трубка слива воды;

• кронштейн навески;

• метизы;

• пульт дистанционного управления (для серии T).

Кроме стандартного исполнения моноблоков,

предусмотрена установка дополнительных опций:

• «зимний комплект» (для эксплуатации при температуре окружающего воздуха до -10°С, кроме серий R и T);

• пульт дистанционного управления (для размещения панели управления на некотором расстоянии от моноблока).

• комплект датчик движения и геркон (магнитоуправляемый контакт)

Моноблоки POLAIR заправлены хладагентом, протестированы на заводе и полностью готовы к эксплуатации.

790

412

807

315

704

695

807

408

490

704

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

Модели

ММ 109S MM 111S MM 113S MM 115S MM 218S MM222S MM 226S MM 232S

Корпус 1

Корпус 2

Температурный

режим, °С

-5…+5

Напряжение в

сети,

в/ф/гц

220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 380/3/50 380/3/50 380/3/50

Maксимальное

энергопотребле-

ние, кВт

0,6

0,75

0,84

0,95

1,15

1,65

3,4

Доза заправки

R404, кг

0,56

0575

0.575

0.93

0.95

0.86

0.84

КОНДЕНСАТОР:
Шаг ребер, мм

3,2

Поверхность, м

6,25

11,14

Количество

вентиляторов

Мощность

вентилятора,

вт/ об/мин

18/1300 18/1300 18/1300 18/1300 18/1300 18/1300 18/1300 120/2500

Диаметр

крыльчатки, мм

254

Производитель-

ность, м

/час

600

1200

1800

ВОЗДУХООХЛАДИТЕЛЬ:
Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

Количество

вентиляторов

Мощность

вентилятора,

вт/ об/мин

18/2600 18/2600 18/2600 18/2600 18/2600 18/2600 18/2600 64/2600

Диаметр

крыльчатки, мм

200

Производитель-

ность, м

/час

600

1200

1800

Тип оттайки

электрическая

Дальность струи

воздуха, м

9,5

Электрокабель

внешний силовой

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

2х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

4х1,5+

1х1,5

Освещение

камеры

2х0,75

Логистическая информация:

MM109-S MM111-S MM113-S MM115-S

MM218-S MM222-S MM226-S MM232-S

879x

563x

914

879x

563x

914

879x

563x

914

879x

563x

914

144

898x

988x

908

145

898x

988x

908

145

898x

988x

908

150

898x

988x

908

МОДЕЛИ И

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

СРЕДНЕТЕМПЕРАТУРНЫХ

МОНОБЛОКОВ (серия S)

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

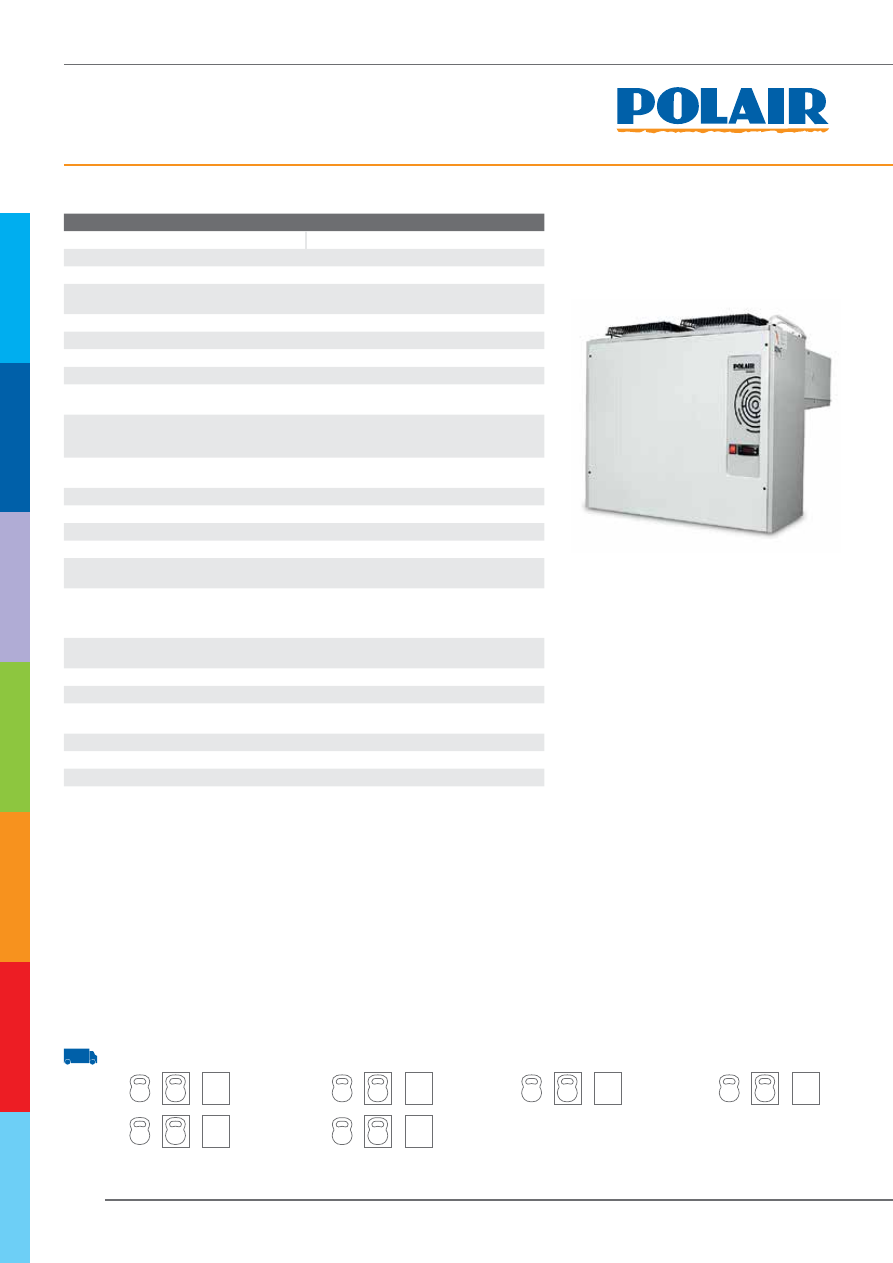

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

Модели

МВ108 S

MB109 S

MB 211S

MB214S

MB216S

MB220S

Корпус 1

Корпус 2

Температурный режим, °С

Не выше -18

Напряжение в сети, в/ф/гц

220/1/50

380/3/50

Maксимальное

энергопотребление, кВт

1,2

1.3

2.11

2,2

Доза заправки R404, кг

0.75

0.5

0.75

0.9

0,8

КОНДЕНСАТОР:
Шаг ребер, мм

3,2

Поверхность, м

6,25

11,14

Количество

вентиляторов

Мощность

вентилятора,

вт/ об/мин

18/2600

18/1300

12/2500

Диаметр

крыльчатки, мм

254

Производительность, м

/час

600

1200

1800

ВОЗДУХООХЛАДИТЕЛЬ:
Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

Количество

вентиляторов

Мощность

вентилятора,

вт/ об/мин

18/2600

64/2600

Диаметр

крыльчатки, мм

200

Производительность, м

/час

600

1200

1800

Тип оттайки

электрическая

Дальность струи

воздуха, м

9,5

Электрокабель
внешний силовой

2х1,5+1х1,5 2х1,5+1х1,5 2х1,5+1х1,5 4х1,5+1х1,5 4х1,5+1х1,5 4х1,5+1х1,5

Освещение камеры

2х0,75

МОДЕЛИ И

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

НИЗКОТЕМПЕРАТУРНЫХ

МОНОБЛОКОВ (серия S)

Логистическая информация:

MB108-S MB109-S MB211-S MB214-S

MB216-S MB220-S

156

898x

988x

908

146

898x

988x

908

155

898x

988x

908

150

879x

563x

914

879x

563x

914

898x

988x

908

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПОТОЛОЧНЫХ МОНОБЛОКОВ

Логистическая информация:

MM111 T MM115 T MM222 T

MB109 T MB214 T

104

1064x

704x

772

1064x

704x

772

1064x

954x

772

1064x

704x

772

1064x

954x

772

Модель

ММ111Т

ММ115Т

ММ222Т

МВ 109Т

МВ214Т

Температурный режим С

от-5до+5

от -18

Напряжение в сети В/ф/Гц

1/N/PE 230B 50Гц

3/N/PE 400В 50Гц

1/N/PE 230B 50Гц

3/N/PE 400В 50Гц

Максимальное электропотребление, кВт

Доза заправки R404, г

440

860

690

720

760

Конденсатор

2х12х450

4х12х450

3х12х700

4х12х450

4х12х700

Компрессор

NEU 6215GK

TYA 9456Z

NJ 9232GS

NJ 2212 GK

TFH 2480Z

Шаг ребер,мм

2,8

Поверхность,м

4,2

8,4

13,4

Кол-во вентиляторов

Мощность вентилятора В/об/мин

18/1300

Диаметр крыльчатки, мм

254

300

254

Производительность м

/час

840

1400

840

1680

Воздухоохладитель

4х8х350

4х10х350

4х10х600

4х10х350

4х10х600

Шаг ребер,мм

4,2

Поверхность,м

3,6

4,5

7,2

4,5

7,2

Кол-во вентиляторов

Мощность вентилятора В/об/мин

18/2600

Диаметр крыльчатки, мм

200

Производительность м

/час

600

1200

600

1200

Тип оттайки

ТЭН

Дальность струи, м

Диаметр всасывающей трубки, мм

Диаметр нагнетающей трубки, мм

Габаритные размеры

1003х603х545

1003х853х545

1003х603х545

1003х853х545

ХО

ЛО

ДИЛЬНЫЕ МАШИНЫ

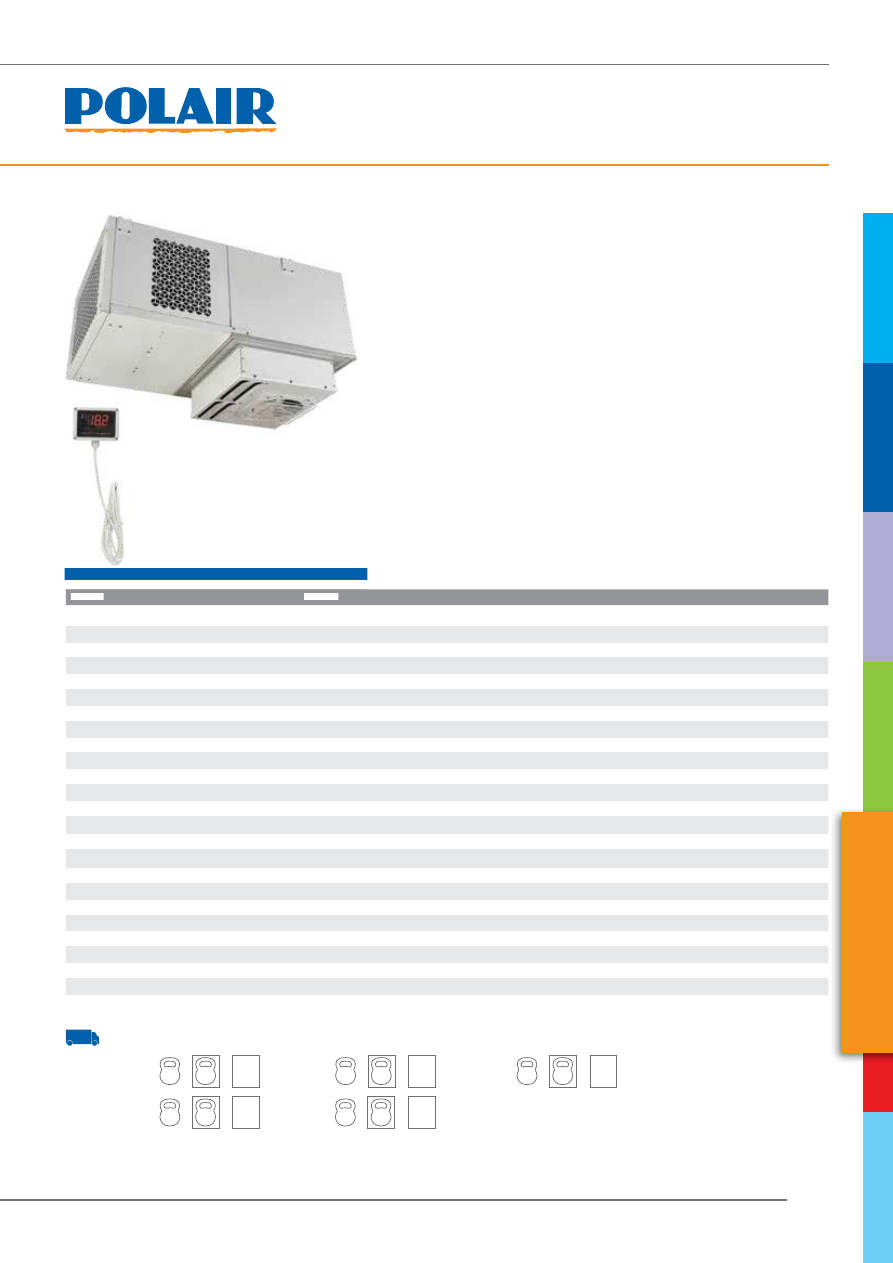

Моноблоки POLAIR серии Т

предназначены для потолочного монтажа,

что позволяет максимально использовать объем холодильной камеры.

Моноблоки серии Т комплектуются электронными блоками с пультом

дистанционного управления, который позволяет следить за работой

холодильной машины и корректировать, при необходимости, ее рабочие

параметры.

Преимущества моноблоков серии Т:

• максимальное использование внутреннего объема камеры за счет

оптимальных размеров воздухоохладителя;

• кожух воздухоохладителя и компрессорного блока изготовлен из стали

с полимерным покрытием;

• корпус воздухоохладителя термоизолирован и соединен с

компрессорно-конденсаторным агрегатом;

• система выпаривания конденсата не требует внешних соединений для

ее сбора;

• автоматическая оттайка ТЭНом;

• выносной пульт управления;

• система воздухозабора позволяет устанавливать моноблок на

минимально близком расстоянии от стенки камеры.

Модели

MM111 R

MM115 R

МM 218R

МM 226R

MM232 R

Корпус 1

Корпус 2

Габаритные размеры, мм

840х420х600 840х420х600 840х738х600 840х738х600 840х738х600

Температурный режим,

⁰

-5…+5

⁰

Хладагент

R404A

Система электропитания

1/N/PE

230В/50Гц

1/N/PE

230В/50Гц

1/N/PE

230В/50Гц

3/N/PE

380В/50Гц

3/N/PE

380В/50Гц

Номинальный ток, А

3,8

5,8

6,5

6,2

Maксимальное энергопотребление, кВт

0,76

1,18

1,22

2,2

Доза заправки R404, кг

0,56

0,53

0,52

0,66

0,5

Компрессор

K6213GK

(Embraco)

NT6226GK

(Embraco)

NT6226GK

(Embraco)

NJ9238GS

TFH2511Z

КОНДЕНСАТОР:

Тип

Микроканальный алюминиевый

Количество вентиляторов

Мощность вентилятора, Вт/об. в минуту

18/1300

120/2500

Диаметр крыльчатки, мм

254

Производительность, м

/час

600

1200

1800

ВОЗДУХООХЛАДИТЕЛЬ:

Тип

Медно-алюминиевый

Шаг ребер, мм

3,6

Поверхность, м

4,63

8,93

Количество вентиляторов

Мощность вентилятора, Вт/об./мин.

10/1300

18/2600

64/2600

Диаметр крыльчатки, мм

230

200

Производительность, м

/час

600

1200

1800

Тип оттайки

ТЭН 700

ТЭН 1150

Освещение камеры

LED

Холодопроизводительность при температуре +32

⁰

, Вт

1070

1450

1609

2154

3095

Логистическая информация:

MM111-R MM115-R MM218-R MM226-R

MM232-R

139

920x

500x

816

980x

910x

830

920x

500x

816

110

980x

910x

830

117

980x

910x

830

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СРЕДНЕТЕМПЕРАТУРНЫХ МОНОБЛОКОВ (серия R)

ХОЛОДИЛЬНЫЕ МАШИНЫ POLAIR

МОНОБЛОКИ

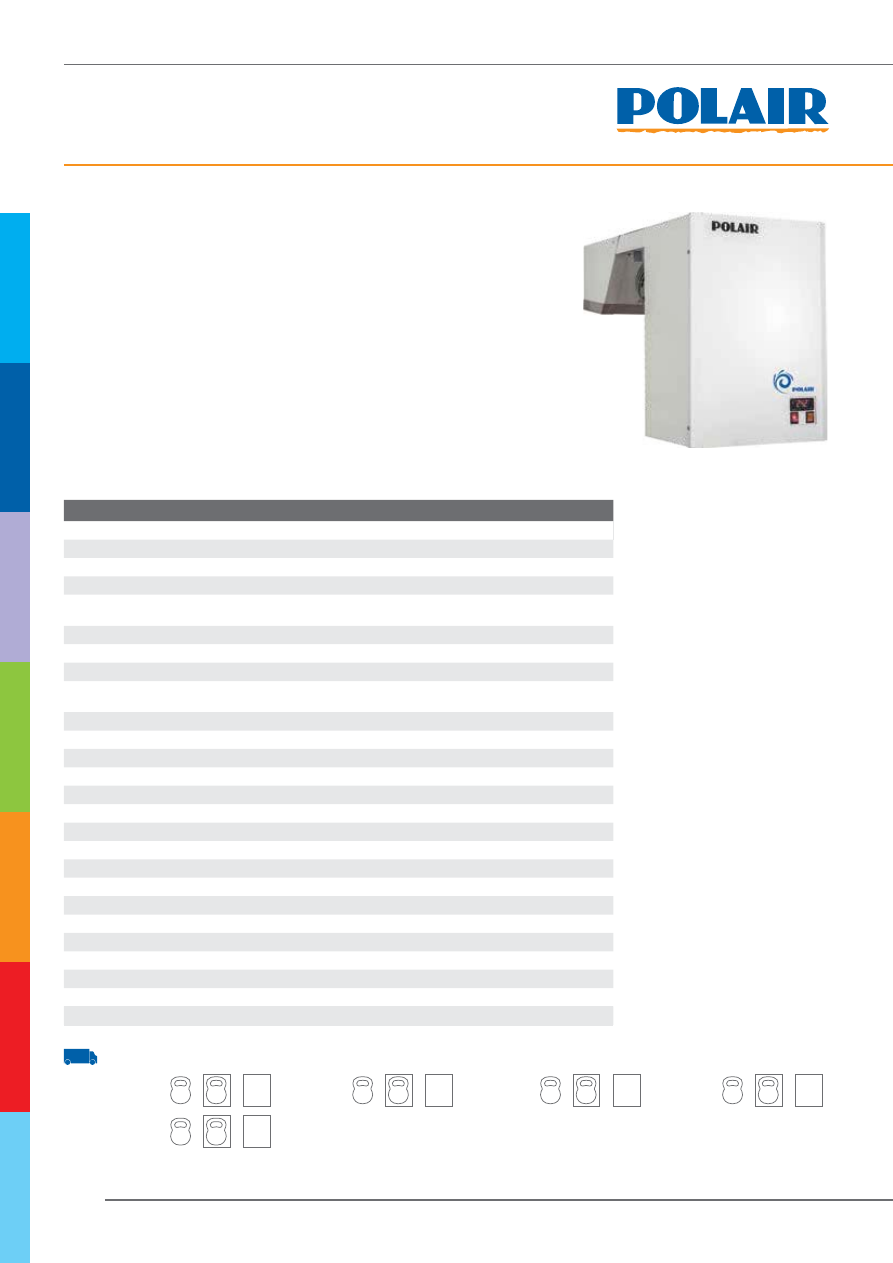

Моноблоки микроканальные POLAIR серии R (ранцевого

исполнения, монтаж настенный)

Моноблоки серии R (ранцевого исполнения) – холодильные машины как

среднетемпературные, так и низкотемпературные, в отличие от серии

Standard, имеют микроканальный алюминиевый конденсатор.

При аналогичной холодопроизводительности преимуществами таких

моноблоков являются:

• уменьшение габаритов теплообменника за счет большей теплообменной

поверхности;

• уменьшение массы;

• снижение расхода хладагента в среднем на 25-30%;

• повышение коррозионной стойкости из-за отсутствия гальванической

коррозии, характерной для стыков двух разных металлов в традиционной

конструкции теплообменников;

• снижение энергопотребления.

содержание .. 84 85 86 87 ..
