Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 47





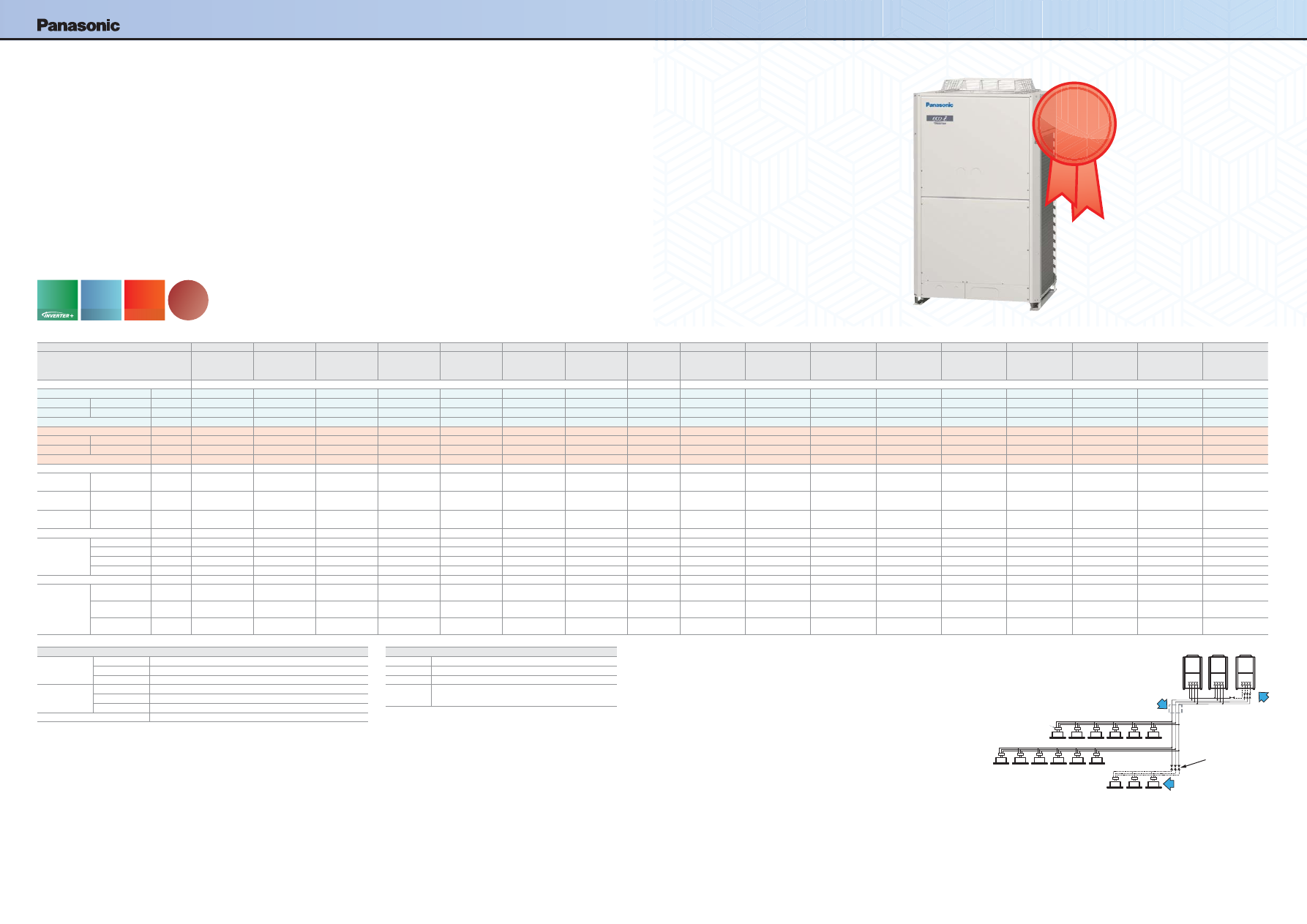

150%

КОЭФФИЦИЕНТ

МОЩНОСТИ

До

–20°C

в режиме

обогрева

НАРУЖНАЯ

ТЕМПЕРАТУРА

Экономия

энергии

5 лет

гарантии на

компрессор

Экологически

безопасный

хладагент

R410A

Комплект модуля управления 3-трубной системой*
CZ-P456HR3

4-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P656HR3

6-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P856HR3

8-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P4160HR3

4-портовый модуль управления 3-трубной системой
(от 5,6 до 10,6 кВт)

* Поступит в продажу в декабре 2015 г.

ПРИМЕР СИСТЕМЫ

Комплект
соленоидного
клапана

Если какие либо из
внутренних / внешних
блоков потребуют
техобслуживания,
шаровой клапан
(приобретаемый
отдельно) позволит
изолировать нерабочие
блоки, чтобы остальные
блоки могли продолжать
работу.

•  Система Panasonic позволяет соединить между собой внешние блоки для повышения производительности
  (до 48 л. с.)
•  Поскольку все трубы прокладываются через одну шахту, Вы можете свести к минимуму пространство,
  занимаемое трубопроводом, и трудозатраты строителей.
•  Если требуемая производительность внутренних блоков в будущем изменится, Вы легко сможете добавить
  как внутренние, так и внешние блоки, используя тот же трубопровод. Если планируется инсталляция
  дополнительных внешних и внутренних блоков, размер контура хладагента следует рассчитывать исходя
  из общей производительности системы после добавления этих блоков.

Соединение

Концентрация

Дополнение

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Стандартизация внешних блоков под компактный корпус одного

размера

• Улучшенная эффективность работы

• Компрессор с постоянной скоростью использует

высокопроизводительную внутреннюю спираль, выдерживающую
высокое давление

• Усовершенствованный теплообменник

• Улучшенные элементы конструкции

• Возможность установки блоков бок о бок

л. с.

18 л. с.

20 л. с.

22 л. с.

24 л. с.

26 л. с.

28 л. с.

30 л. с.

32 л. с.

34 л. с.

36 л. с.

38 л. с.

40 л. с.

42 л. с.

44 л. с.

46 л. с.

48 л. с.

Стандартная модель

U-8МF2E8
U-10МF2E8

U-8МF2E8
U-12МF2E8

U-8МF2E8
U-14МF2E8

U-8МF2E8
U-16МF2E8

U-12МF2E8
U-14МF2E8

U-14МF2E8
U-14МF2E8

U-14МF2E8
U-16МF2E8

U-16МF2E8
U-16МF2E8

U-8МF2E8
U-12МF2E8
U-14МF2E8

U-8МF2E8
U-14МF2E8
U-14МF2E8

U-8МF2E8
U-14МF2E8
U-16МF2E8

U-8МF2E8
U-16МF2E8
U-16МF2E8

U-14МF2E8
U-14МF2E8
U-14МF2E8

U-14МF2E8
U-14МF2E8
U-16МF2E8

U-14МF2E8
U-16МF2E8
U-16МF2E8

U-16МF2E8
U-16МF2E8
U-16МF2E8

Источник питания

380 / 400 / 415 В - 3-фазный / 50 Гц

380 / 400 / 415 В - 3-фазный / 50 Гц

Холодопроизводительность

кВт

50,4

56,0

61,5

68,0

73,0

78,5

85,0

90,0

96,0

101,0

107,0

113,0

118,0

124,0

130,0

135,0

EER

1)

Номинальная

Вт / Вт

4,27

3,97

3,80

3,68

3,58

3,49

3,41

3,38

3,74

3,66

3,60

3,55

3,48

3,43

3,40

3,38

Сила тока

380 / 400 / 415 В

A

19,7 / 18,9 / 18,4

23,8 / 22,9 / 22,3

27,0 / 26,0 / 25,3

30,9 / 29,7 / 28,9

33,7 / 32,4 / 31,5

37,2 / 35,7 / 34,8

41,1 / 39,5 / 38,5

43,9 / 42,2 / 41,1

42,9 / 41,2 / 39,7

46,1 / 44,3 / 43,1

49,6 / 47,6 / 46,4

53,1 / 51,0 / 49,7

56,0 / 53,8 / 52,4

59,6 / 57,3 / 55,8

63,8 / 61,3 / 59,7

65,9 / 63,3 / 61,7

Входная мощность

кВт

11,8

14,1

16,2

18,5

20,4

22,5

24,90

26,6

25,7

27,6

29,7

31,8

33,9

36,1

38,2

39,9

Теплопроизводительность

кВт

56,5

63,0

69,0

76,5

81,5

87,5

95,0

100,0

108,0

113,0

119,0

127,0

132,0

138,0

145,0

150,0

COP

1)

Номинальная

Вт / Вт

4,63

4,47

4,57

4,20

4,38

4,49

4,20

4,03

4,44

4,52

4,33

4,12

4,46

4,30

4,14

4,03

Сила тока

380 / 400 / 415 В

A

20,4 / 19,6 / 19,1

23,8 / 22,9 / 22,3

25,2 / 24,2 / 23,6

30,4 / 29,2 / 28,5

31,1 / 29,8 / 29,1

32,6 / 31,3 / 30,5

37,7 / 36,2 / 35,3

41,7 / 40,1 / 39,1

41,0 / 39,4 / 38,4

41,6 / 39,9 / 38,9

46,1 / 44,3 / 43,1

52,2 / 49,6 / 47,8

49,3 / 47,3 / 46,1

53,8 / 51,6 / 50,3

58,8 / 56,5 / 55,0

62,6 / 60,1 / 58,6

Входная мощность

кВт

12,2

14,1

15,1

18,2

18,6

19,5

22,6

24,8

24,3

25,0

27,5

30,8

29,6

32,1

35,0

37,2

Объем воздушного потока

м

3

 / мин

336

370

370

370

424

424

424

424

582

582

582

582

636

636

636

636

Уровень звукового
давления

Высокий / Низкий

дБ(А)

61,0 / 58,0

62,5 / 59,5

63,0 / 60,0

63,0 / 60,0

64,5 / 61,5

65,0 / 62,0

65,0 / 62,0

65,0 / 62,0

65,0 / 62,0

65,5 / 62,5

65,5 / 62,5

65,5 / 62,5

67,0 / 64,0

67,0 / 64,0

67,0 / 64,0

67,0 / 64,0

Уровень звуковой
мощности

Нормальный режим дБ

75,5 / 72,5

77,0 / 74,0

77,5 / 74,5

77,5 / 74,5

79,0 / 76,0

79,5 / 76,5

79,5 / 76,5

79,5 / 76,5

79,5 / 76,5

80,0 / 77,0

80,0 / 77,0

80,0 / 77,0

81,5 / 78,5

81,5 / 78,5

81,5 / 78,5

81,5 / 78,5

Габаритные
размеры

В x Ш x Г

мм

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 2060 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

Вес Нетто

кг

538

538

591

591

636

644

644

644

905

913

913

913

966

966

966

966

Трубопроводы

Всасывающая

мм (дюйм)

28,58 (1-1 / 8)

28,58

28,58

28,58

31,75 (1-1 / 4)

31,75

31,75

31,75

31,75

38,10 (1-1 / 2)

38,10

38,10

38,10

38,10

38,10

38,10

Напорная

мм (дюйм)

22,22 (7 / 8)

22,22

25,40 (1)

25,40

25,40

28,58

28,58

28,58

28,58

28,58

31,75

31,75

31,75

31,75

31,75

31,75

Жидкостная

мм (дюйм)

15,88 (5 / 8)

15,88

15,88

15,88

19,05 (3 / 4)

19,05

19,05

19,05

19,05

19,05

19,05

19,05

19,05

19,05

19,05

19,05

Уравнительная

мм (дюйм)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

6,35 (1 / 4)

Количество хладагента при поставке

кг

16,8

17,1

17,6

17,6

18,1

18,6

18,6

18,6

26,4

26,9

26,9

26,9

27,9

27,9

27,9

27,9

Рабочий диапазон Охлаждение

Мин. / Макс.

°C

-10°C DB / +46°C DB -10°C DB / +46°C DB -10°C DB / +46°C DB -10°C DB / +46°C DB -10°C DB / +46°C DB -10°C DB / +46°C DB -10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

Обогрев
Мин. / Макс.

°C

-20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

-20°C WB / +18°C WB

Одновременная
работа

°C

-10°C DB / +24°C DB -10°C DB / +24°C DB -10°C DB / +24°C DB -10°C DB / +24°C DB -10°C DB / +24°C DB -10°C DB / +24°C DB -10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

Для одновременной работы на охлаждение и обогрев, с рекуперацией тепла

3-трубные системы ECOi являются одними из наиболее эффективных систем VRF на
современном рынке. Они предлагают не только высокую эффективность и производительность
для одновременного охлаждения и обогрева, но и улучшенную конструкцию, значительно
упрощающую установку.
• Достигают высшего в промышленности показателя СОР 4,63 (среднее значение
  для внешнего блока 18 л. с. в режимах охлаждения и обогрева).
• Одновременная работа на охлаждение или обогрев до 52 внутренних блоков
• Небольшая площадь установки, лучшая в отрасли
• Предусмотрены функция ротации и функция аварийного резервирования

3-ТРУБНЫЕ СИСТЕМЫ ECOi
СЕРИИ MF2 6N
КОМБИНАЦИЯ
ОТ 18 ДО 48 л. с.

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB.
Наружная температура при обогреве 7°C DB / 6°C WB. DB: по сухому термометру; WB: по влажному термометру
1) Классификация EER и COP выполнялась при 400 В в соответствии с директивой EU 2002 / 31 / EC.
* Технические характеристики могут быть изменены без предварительного уведомления.
Подробную информацию о ErP см. на нашем сайте http://www.doc.panasonic.de.

Комплект соленоидного клапана
KIT-P56HR3

KIT-P56HR3

Комплект соленоидного клапана для 3-трубной системы (до 5,6 кВт)

CZ-P56HR3

Комплект соленоидного клапана (до 5,6 кВт)

CZ-CAPE2

Плата управления для 3-трубной системы

KIT-P160HR3

KIT-P160HR3

Комплект соленоидного клапана для 3-трубной системы (от 5,6 до 10,6 кВт)

CZ-P160HR3

Комплект соленоидного клапана (от 5,6 до 10,6 кВт)

CZ-CAPE2

Плата управления для 3-трубной системы

CZ-CAPEK2

Плата управления для 3-трубной системы для блока настенного типа

142

143

НОВИНКА __ 04 VRF-СИСТЕМЫ ECOi

144

145

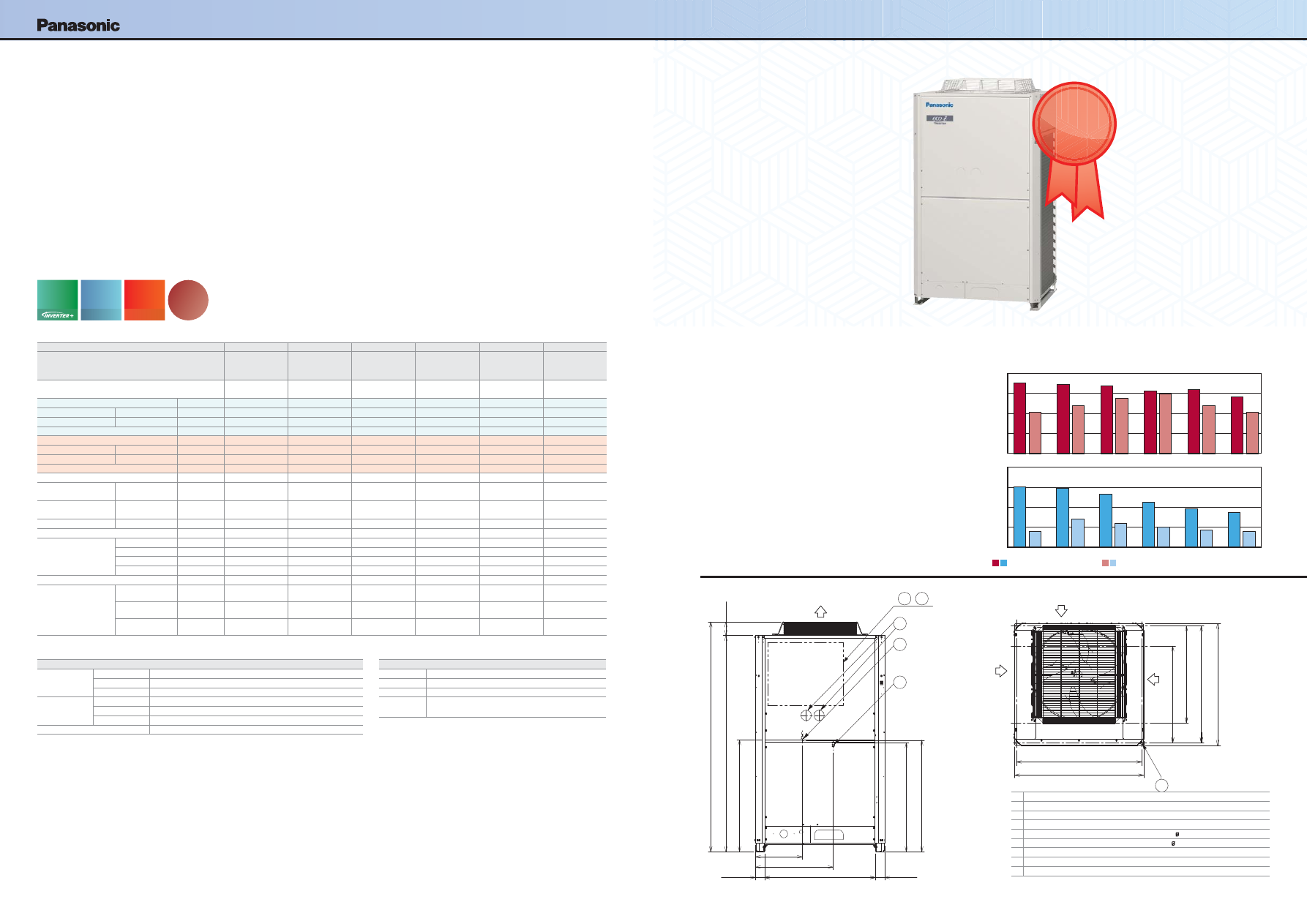

COP

4,76

До

–20°C

в режиме

обогрева

НАРУЖНАЯ

ТЕМПЕРАТУРА

Экономия

энергии

5 лет

гарантии на

компрессор

Экологически

безопасный

хладагент

R410A

1000

104

1758

1654

856

853

856

71*

71*

858

601

363

4

3

2

1

970

930

A

B

C

5

6

Комплект модуля управления 3-трубной системой*
CZ-P456HR3

4-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P656HR3

6-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P856HR3

8-портовый модуль управления 3-трубной системой (до 5,6 кВт)

CZ-P4160HR3

4-портовый модуль управления 3-трубной системой
(от 5,6 до 10,6 кВт)

* Поступит в продажу в декабре 2015 г.

Лучший показатель COP на рынке (при полной нагрузке),
стандартная эффективность

5,00

4,50

4,00

3,50

3,00

4,76

4,72

4,03

4,20

4,38

4,56 4,49

4,59

4,20

4,41

4,03



16 л. с.

   24 л. с.

    26 л. с.

    28 л. с.

     30 л. с.

      32 л. с.

4,68

5,00

4,50

4,00

3,50

3,00



16 л. с.

 24 л. с.

  26 л. с.

   28 л. с.

   30 л. с.

  32 л. с.

4,50

4,47

3,38

3,68

4,32

3,58

4,11

3,49

3,94

3,41

3,86

3,38

Комбинация блоков High COP                Комбинация стандартных блоков

A

894 (расстояние между монтажными отверстиями). *Трубопровод выведен спереди.

B

730 (расстояние между монтажными отверстиями). *Трубопровод выведен спереди.

C

730 (расстояние между монтажными отверстиями)

1

Монтажные отверстия (8-15 x 21 удлиненной формы) под анкерные болты М12 или больше

2

Выходной порт высокого давления (соединитель Scrader   7,94)

3

Выходной порт низкого давления (соединитель Scrader   7,94)

4

Выбивное отверстие для крепления манометра (опциональное)

5

Клеммная колодка

6

Клеммная колодка (для линии управления между внешними блоками)

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Стандартизация внешних блоков под компактный корпус одного

размера

• Компрессор с постоянной скоростью использует

высокопроизводительную внутреннюю спираль, выдерживающую
высокое давление

• Усовершенствованный теплообменник

• Улучшенные элементы конструкции

• Возможность установки блоков бок о бок

ВИД СПЕРЕДИ

*Монтажный кронштейн, сторона крепления.

ВИД СВЕРХУ

(интервал между монтажными
отверстиями)

Всасывание воздуха

Нагнетание воздуха

л. с.

16 л. с.

24 л. с.

26 л. с.

28 л. с.

30 л. с.

32 л. с.

Высокоэффективная модель

U-8МF2E8
U-8МF2E8

U-8МF2E8
U-8МF2E8
U-8МF2E8

U-8МF2E8
U-8МF2E8
U-10МF2E8

U-8МF2E8
U-8МF2E8
U-12МF2E8

U-8МF2E8
U-8МF2E8
U-14МF2E8

U-8МF2E8
U-12МF2E8
U-12МF2E8

Источник питания

380 / 400 / 415 В -
3-фазный / 50 Гц

380 / 400 / 415 В -
3-фазный / 50 Гц

380 / 400 / 415 В -
3-фазный / 50 Гц

380 / 400 / 415 В -
3-фазный / 50 Гц

380 / 400 / 415 В -
3-фазный / 50 Гц

380 / 400 / 415 В -
3-фазный / 50 Гц

Холодопроизводительность

кВт

45,0

68,0

73,0

78,5

85,0

90,0

EER

1)

Номинальная

Вт / Вт

4,50

4,47

4,32

4,11

3,94

3,86

Сила тока

380 / 400 / 415 В

A

17,3 / 16,4 / 16,0

26,2 / 24,9 / 24,3

28,5 / 27,4 / 26,7

32,2 / 31,0 / 30,2

36,5 / 35,0 / 34,1

38,9 / 37,4 / 36,4

Входная мощность

кВт

10,0

15,2

16,9

19,1

21,6

23,3

Теплопроизводительность

кВт

50,0

76,5

81,5

87,5

95,0

100,0

COP

1)

Номинальная

Вт / Вт

4,76

4,72

4,68

4,56

4,59

4,41

Сила тока

380 / 400 / 415 В

A

17,9 / 17,0 / 16,6

27,7 / 26,3 / 25,6

29,4 / 27,9 / 27,5

32,4 / 31,1 / 30,4

35,0 / 33,6 / 32,7

38,3 / 36,8 / 35,9

Входная мощность

кВт

10,5

16,2

17,4

19,2

20,7

22,7

Объем воздушного потока

м

3

 /  мин

316

474

494

528

528

582

Уровень звукового
давления

Высокий / Низкий

дБ(А)

60,0 / 57,0

62,0 / 59,0

62,5 / 59,5

63,5 / 60,5

64,0 / 61,0

65,0 / 62,0

Уровень звуковой
мощности

Нормальный режим

дБ

74,5 / 71,5

76,5 / 73,5

77,0 / 74,0

78,0 / 75,0

78,5 / 75,5

79,5 / 76,5

Габаритные размеры

В x Ш x Г

мм

1758 x 2060 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

1758 x 3120 x 930

Вес Нетто

кг

538

807

807

852

860

897

Трубопроводы

Всасывающая

мм

28,58

28,58

31,75

31,75

31,75

31,75

Напорная

мм

22,22

25,40

25,40

28,58

28,58

28,58

Жидкостная мм

12,70

15,88

19,05

19,05

19,05

19,05

Уравнительная мм

6,35

6,35

6,35

6,35

6,35

6,35

Количество хладагента при поставке

кг

16,6

24,9

25,1

25,4

25,9

25,9

Рабочий диапазон

Охлаждение
Мин. / Макс.

°C

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

-10°C DB / +46°C DB

Обогрев
Мин. / Макс.

°C

-20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB -20°C WB / +18°C WB

Одновременная
работа

°C

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

-10°C DB / +24°C DB

Для одновременной работы на охлаждение и обогрев, с рекуперацией тепла

3-трубные системы ECOi являются одними из наиболее эффективных систем VRF на
современном рынке. Они предлагают не только высокую эффективность и производительность
для одновременного охлаждения и обогрева, но и улучшенную конструкцию, значительно
упрощающую установку.
• Достигают высшего в промышленности показателя СОР 4,76 (среднее значение
  для внешнего блока 8 л. с. в режимах охлаждения и обогрева).
• Одновременная работа на охлаждение или обогрев до 52 внутренних блоков
• Небольшая площадь установки, лучшая в отрасли
• Предусмотрены функция ротации и функция аварийного резервирования

3-ТРУБНЫЕ СИСТЕМЫ ECOi
СЕРИИ MF2 6N
ВЫСОКАЯ
ЭФФЕКТИВНОСТЬ
КОМБИНАЦИЯ
ОТ 16 ДО 32 л. с.

Номинальные условия:
Температура внутри помещения при охлаждении 27°C DB / 19°C WB. Наружная температура при охлаждении 35°C DB / 24°C WB. Температура внутри помещения при обогреве 20°C DB.
Наружная температура при обогреве 7°C DB / 6°C WB. DB: по сухому термометру; WB: по влажному термометру
1) Классификация EER и COP выполнялась при 400 В в соответствии с директивой EU 2002 / 31 / EC.
* Технические характеристики могут быть изменены без предварительного уведомления.
Подробную информацию о ErP см. на нашем сайте http://www.doc.panasonic.de.

Комплект соленоидного клапана
KIT-P56HR3

KIT-P56HR3

Комплект соленоидного клапана для 3-трубной системы (до 5,6 кВт)

CZ-P56HR3

Комплект соленоидного клапана (до 5,6 кВт)

CZ-CAPE2

Плата управления для 3-трубной системы

KIT-P160HR3

KIT-P160HR3

Комплект соленоидного клапана для 3-трубной системы (от 5,6 до 10,6 кВт)

CZ-P160HR3

Комплект соленоидного клапана (от 5,6 до 10,6 кВт)

CZ-CAPE2

Плата управления для 3-трубной системы

CZ-CAPEK2

Плата управления для 3-трубной системы для блока настенного типа

НОВИНКА __ 04 VRF-СИСТЕМЫ ECOi

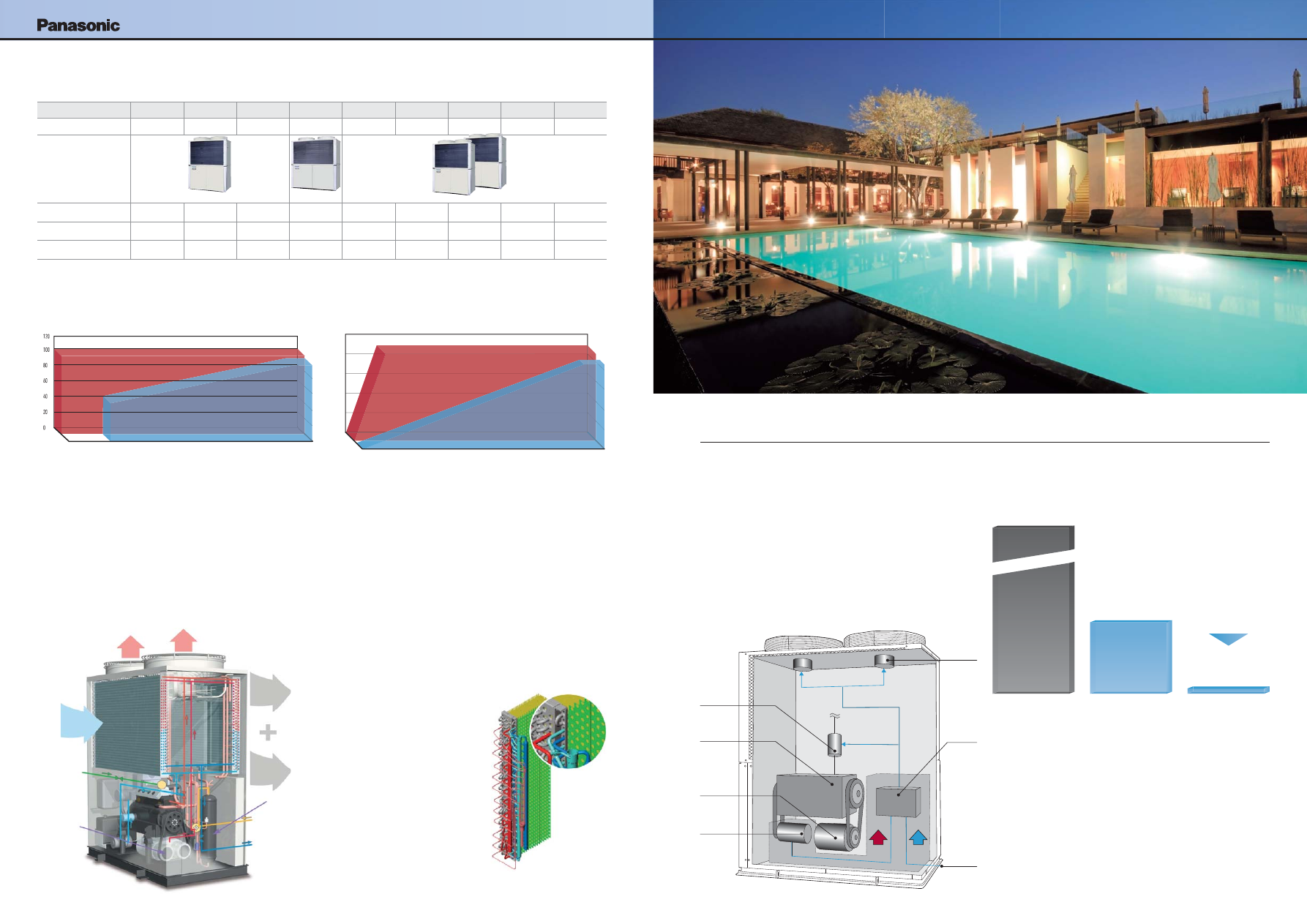

ЭКОНОМИЧНОСТЬ

ECO G и ECO G Мulti

2-трубные системы серии S обеспечивают
не только повышенную производительность,
но и повышенную гибкость установки.

ECO G 3 Way

Система рекуперации тепла с тремя
режимами работы с одновременным
обогревом и охлаждением.

ECO G High Power

Энергоемкость системы ECO G High Power
составляет всего 1% от электроэнергии,
потребляемой электрической VRF-системой. Вы
начинаете экономить прямо сейчас! Идеально
подходит для мест со слабой электрической сетью,
для чиллеров, вентиляции и кондиционирования
воздуха.

ECO G и ECO G Multi, Серия S

Передовая газоприводная VRF-система обеспечивает повышенную эффективность и производительность во всем диапазоне
продуктов.

Теперь ещё более мощная, чем когда-либо прежде, она позволяет подключать до 48 внутренних блоков.
Улучшения включают повышенную производительность при частичной нагрузке, сниженное потребление газа благодаря использованию двигателя
Миллера и снижение потребления электроэнергии за счет применения инверторных двигателей вентиляторов.

Преимущества ECO G и ECO G Multi

Экономичная работа

Все модели оснащены воздухообменниками высокой
производительности и недавно разработанным теплообменником
хладагента для экономичной работы, что вкупе делает их одним из
самых энергоэффективных решений на рынке.

Самые низкие выбросы оксидов азота

VRF–системы, оснащённые газоприводным тепловым насосом,
обладают самыми низкими показателями выбросов оксидов азота.
Благодаря новаторским разработкам газоприводные тепловые насосы
Panasonic оснащены совершенно новой системой сгорания обеднённой
смеси, которая использует регулирование состава смеси топлива и
воздуха с помощью обратной связи для сокращения выбросов NOx
до беспрецедентно низкого уровня.

Высокая производительность

Благодаря передовой конструкции теплообменника эта новая система,
оснащённая газоприводным тепловым насосом, предлагает повышение
производительности и снижение эксплуатационных расходов, что
в сочетании с улучшенными системами управления двигателем,
значительно повышает коэффициент преобразования (COP) системы.

Превосходная экономичность

Газоприводной тепловой насос Panasonic обеспечивает быстрое и
мощное охлаждение / обогрев и увеличивает подвод тепла в
помещении за счет эффективной рекуперации тепла от воды из
системы охлаждения двигателя, которое передаётся в контур
хладагента посредством высокоэффективного пластинчатого
теплообменника. Кроме того, использование тепла выхлопных газов
двигателя гарантирует, что наш кондиционер с газоприводным
тепловым насосом не нуждается в цикле размораживания. Это тем
самым обеспечивает непрерывную 100% мощность нагрева в суровых
погодных условиях, когда температура внешнего воздуха достигает
-20°С. При работе в режиме охлаждения тепло, излучаемое
двигателем, доступно для использования в системе подачи горячей

воды и способно вырабатывать до 30 кВт мощности для нагрева воды
до 75°С. Система подачи горячей воды также доступна для
использования и во время нагрева, когда температура наружного
воздуха превышает 7°С.

Возможность охлаждения воды

Кроме этого, в нашей системе с газоприводным тепловым насосом
доступна опция чиллера, которая может быть объединена с
отдельными наружными блоками или с комплексом внутренних блоков
с непосредственным охлаждением (DX). Системой можно управлять
посредством общей системы автоматизации и диспетчеризации здания
или с помощью панели управления Panasonic, поставляемой в
комплекте, с установками температуры теплоносителя от -15°C до +
15°C и горячей воды от +35°C до + 55°C.

Нет необходимости в размораживании

Во время работы в режиме нагрева при температуре окружающей
среды ниже 4°C внешние вентиляторы отключаются, ещё больше
снижая эксплуатационные расходы и выбросы СО

2

.

ECO G с водяным теплообменником для получения холодной и
горячей воды для водяных систем.

Panasonic представляет газоприводные VRF-системы

Широкий диапазон газоприводных тепловых насосов (GHP) Panasonic охватывает 2-трубные и 3-трубные
системы. Спектр наших коммерческих VRF-систем с газоприводным тепловым насосом занимает
лидирующее место в отрасли по разработке эффективных и гибких систем, что делает выбор в пользу нашей
продукции естественным, особенно для тех коммерческих проектов, объекты которых ограничены по
мощности электроэнергии. Как и следовало ожидать, все наши газоприводные VRF-системы обладают
самыми высокими показателями надёжности в отрасли и поддерживаются ведущей программой сервисного
обслуживания клиентов. Возможность управления крутящим моментом и количеством оборотов двигателя
газоприводного теплового насоса сравнима по функциональности с электроприводным кондиционером
инверторного типа. Таким образом, газоприводной тепловой насос гарантирует такой же индивидуальный и
эффективный контроль и производительность, как и электроприводной кондиционер воздуха с инверторным
управлением.

Просты в размещении
·  Мощность охлаждения до 71 кВт при потребляемой электрической мощности 0,1 кВт / ч
·  Однофазный источник питания для всех моделей серии
·  Возможность использования природного или сжиженного газа в качестве основного источника энергии
·  Встроенный водяной теплообменник можно подключить к бытовым системам подачи горячей воды
  16-25 л. с. (только 2-трубные блоки)
·  Возможность непосредственного охлаждения или использования холодной воды для внутреннего
 теплообмена
·  Сниженный выброс CO

2

146

147

НОВИНКА __ 04 VRF-СИСТЕМЫ ECO G

Система ECO G High Power

2-трубная система с тепловым насосом
с электрическим генератором

Производство электроэнергии

Производит до 2 кВт в зависимости от нагрузки со стороны системы
кондиционирования воздуха.

Еще одна инновация Panasonic – газоприводной тепловой насос
(GHP), производящий собственную электроэнергию.

Блок оборудован небольшим высокоэффективным генератором
Компрессор и генератор приводятся в действие газоприводным
двигателем. Полученная энергия используется собственным
электродвигателем вентилятора и водяным насосом системы
охлаждения этого же блока. Генерируемая мощность составляет более
40%.

Насос
системы
охлаждения
воды

Двигатель

вентилятора

Электри-

ческий блок

управления

Электро-

питание

Двигатель

Компрессор

Генератор

Электрическая цепь

Сравнение потребления
электроэнергии для внешнего
блока 71 кВт

Потребление

электроэнергии

менее

1%



Стандартная

VRF-система 73 кВт

18,2 кВт

ECO G

71 кВт

Система ECO G High Power

71 кВт

1,33 кВт

0,10 кВт

Газоприводной тепловой насос (GHP) с электрическим
генератором.

Потребляет всего 1% электроэнергии, необходимой для стандартных
VRF-систем!

Сравнение пускового периода для режима обогрева

Сравнение мощности обогрева

-20 -15  -10  -5  0  5  10

Теплопроизводительность (%)

Газоприводной тепловой насос*

Электрический тепловой насос

Температура внешнего воздуха (

о

С)

* Относится к моделям 16 и 20 л. с.

25

20

15

10

5

0

Температура в помещении (

о

С)

Газоприводной тепловой насос

Электрический тепловой насос

Время (при одинаковой нагрузке)

Газоприводной тепловой насос

Газоприводной тепловой насос от Panasonic является естественным
выбором для коммерческих проектов, особенно для тех из них, на
которые накладываются ограничения по потребляемой мощности. Все
наши газоприводные VRF-системы разработаны таким образом, чтобы
демонстрировать самые высокие показатели надёжности. Двигатель
газоприводного теплового насоса (двигатель внутреннего сгорания)
изменяет свою скорость таким образом, чтобы она соответствовала
функциональным нагрузкам здания, что сопоставимо с электрическим
кондиционером инверторного типа.

Аккумулятор

Вентилятор

Нагреватель воздуха
(рекуперация)

Выходное
отверстие
воздушной
вентиляции

Тепловой
насос

Тепло от
двигателя и
выхлопных
газов

DX coil – теплообменник

непосредственного

охлаждения

Watercoil –
водяной
теплообменник

Модельный ряд внешних блоков ECO G

16 л. с.

20 л. с.

25 л. с.

30 л. с.

32 л. с.

36 л. с.

40 л. с.

45 л. с.

50 л. с.

Мощность (Охлаждение /
Обогрев)

45,00 / 50,00 кВт

56,00 / 63,00 кВт

71,00 / 80,00 кВт

85,00 / 95,00 кВт

90,00 / 100,00 кВт

101,00 / 113,00 кВт

112,00 / 126,00 кВт

127,00 / 143,00 кВт

142,00 / 160,00 кВт

ECO G High Power

U-16GEP2E5

U-20GEP2E5

U-25GEP2E5

ECO G и ECO G Мulti

U-16GE2E5

U-20GE2E5

U-25GE2E5

U-30GE2E5

U-16GE2E5
U-16GE2E5

U-16GE2E5
U-20GE2E5

U-20GE2E5
U-20GE2E5

U-20GE2E5
U-25GE2E5

U-25GE2E5
U-25GE2E5

ECO G с рекуперацией тепла

U-16GF2E5

U-20GF2E5

U-25GF2E5

Проблемы с электропитанием?

Если возникают перебои с подачей электроэнергии, наш
газоприводной тепловой насос может стать идеальным решением:
•  Работает на природном или сжиженном газе и от однофазной
 электросети
•  Позволяет использовать электроснабжение здания для других
 критических

нужд

•  Снижает капитальные затраты на обновление электроподстанций
  для обслуживания систем отопления и охлаждения
•  Снижает силовые нагрузки в пределах здания, особенно
  во время пиковых периодов
•  Электроснабжение освобождается для других целей, таких как
  серверы, коммерческое холодильное оборудование, производство,
  освещения и т. д.

Внешний теплообменник газоприводного теплового насоса

•  Встроенные теплообменники для
  непосредственного охлаждения (DX)
  и горячей воды
•  Не требуется размораживание
•  Быстрая реакция на необходимость
 нагрева

148

149

НОВИНКА __ 04 VRF-СИСТЕМЫ ECO G

Простота конструкции

•  Благодаря использованию магистрального трубопровода стоимость
  и время установки значительно сокращаются.
При объединении всех труб, необходимых для каждого
внутреннего блока, в общую трубу в каждой системе, количество труб
уменьшается вдвое*, что приводит к простоте конструкции. Кроме
того, внутреннее сечение труб внутри трубопроводов может быть
уменьшено на 2 / 3*.
Объединение всех труб, необходимых для каждого внешнего блока, в
общую трубу в каждой системе вдвое уменьшает количество труб.

* Системы с мощностью около 40 л. с. (2 Блока по 20 л. с.)

Функция горячего водоснабжения

• Преимущества системы
Тепло выхлопных газов двигателя, которые обычно выбрасываются в
атмосферу, восстанавливается через теплообменник и эффективно
используется для нагрева воды, поэтому чиллер с газоприводным
тепловым насосом действует как встроенная подсистема, которая
облегчает нагрузку на основную систему горячего водоснабжения
клиента, и таким образом поставляет «бесплатную» горячую воду.

Мощность в стандартной точке охлаждения

Выходная температура 75

о

С

Внешний блок

U-16GE2E5

кВт

15,00

U-20GE2E5

20,00

U-25GE2E5

30,00

U-30GE2E5

30,00

Допустимое давление в системе горячей воды

МПa

0,7

Скорость потока горячей воды

м

3

3,9

Сечение трубопровода для горячей воды

Rp 3 / 4

• Все блоки, приведённые в схеме (кроме внешних блоков) не поставляются компанией Panasonic.
• В ходе пуско-наладочных работ задайте температуру в параметрах внешнего блока.

Электрическое подключение
240 Вольт переменного тока, 3 А

Магнитное реле

Фаза

Ноль

Насос

Электрическая схема

Горячая вода

Газоприводной
тепловой
насос
Panasonic

Манометр

Клапан

Насос

Холодная вода

Бойлер

Резервуар
для воды

Расширительный
бак

ECO G с рекуперацией тепла

20 л. с.

20 л. с.

+

20 л. с.

20 л. с.

+

До сих пор

W-Мulti

Пример системы мощностью около 40 л. с.

Превосходная производительность

Мультисистема с рекуперацией тепла от Panasonic способна
одновременно производить обогрев / охлаждение и отдельно работать
с каждым внутренним блоком с использованием всего одного
внешнего блока. В результате, даже в тех зданиях, где в разных
помещениях поддерживается различный температурный режим,
можно осуществлять эффективное кондиционирование.

Пример системы

Увеличенные интервалы между техническим обслуживанием. Блок
нужно обслуживать каждые 10000 часов. Это лучший показатель в
отрасли.

ОСТАНОВКА

Обогрев

Обогрев

Обогрев

Охлаждение

Охлаждение

Экономия энергии до 35%

Эффективная система рекуперации тепла позволяет экономить до 35% энергии.
Теплота, отводимая из охлаждённых помещений, эффективно используется в
качестве источника тепла для помещений, которые нуждаются в обогреве.
В результате, нагрузка на компрессор и теплообменник на наружном блоке
может быть снижена, что предоставляет возможность отличного использования
рекуперации тепла.

Жидкостная труба (жидкостная
труба со средней температурой
и средним давлением)

Выхлопная труба (газоприводная
труба высокой температуры и
высокого давления)

Всасывающая труба (газоприводная
труба низкой температуры и низкого
давления)

Комплект соленоидных клапанов

Клапаны должны быть установлены во всех “зонах” для того, чтобы
позволить одновременный нагрев и охлаждение. Вплоть до 36 внут-
ренних блоков способно одновременно работать на обогрев / охлаж-
дение. Работа с регенерацией масла даёт более стабильный контроль
эффективной работы кондиционера.

CZ-P56HR3
До 5,6 кВт
CZ-P160HR3
От 5,7 до 16 кВт

KIT-P56HR3
(CZ-P56HR3+CZ-CAPE2)
KIT-P160HR3
(CZ-P160HR3+CZ-CAPE2)

Контрольный блок управления 3-х трубной системы
CZ-CAPE2*.
Должен быть добавлен к CZ-P56HR3 или CZ-P160HR

3

.

* Для настенных блоков.

Комплект для 3-трубной системы
регулирующих соленоидных клапанов

Контрольный блок управления
3-х трубной системы

21

76

220

149

110

149

241

5

518

240

718

2

149

74

11

25

38

37

168

(71)

Размеры клапанов

9-пиновый разъем

Передняя
сторона

Сервисная крышка

Шланговый
кабель (5м)

Подвесной крюк

Выхлопная труба
ID 12.7

Труба для
жидкости ID9,52
Всасывающая
труба ID 15,88

Жидкостная

Тип 160: ID9,52

Тип 56: ID6,35

Газоприводная

труба

Тип 160:

ID15,88

Тип 56: ID12,7

Длительный срок эксплуатации

•  Срок эксплуатации увеличен благодаря функции ротации.
Функция ротации, которая запускается наружными блоками с малым
временем работы, будет регулировать время работы каждого
наружного блока таким образом, чтобы оно не превышало среднее
время работы внешнего блока. Это увеличивает периоды между
техническим обслуживанием или заменой.

Пример функции ротации

Только Блок В работает

Работают Блоки A и B

Работают блоки А и B

Время работы: А 2100 часов и Б 2050 часов

Время работы: А 2100 часов и B 2053 часа

Время работы: А 2105 часов и B 2058 часов

Усреднение времени работы блоков

Остановка A

Остановка A

Остановка B

B

Остановка A

A

B

B

Запуск системы

Сниженная нагрузка

Увеличенная нагрузка

Безостановочная работа даже во время технического
обслуживания

•  Система не останавливается даже во время технического
  обслуживания благодаря функции ручного резервирования.
•  Техническое обслуживание можно проводить и в будние дни,
  поскольку система может продолжать работать во время него.
•  Функция автоматического резервирования обеспечивает
  непрерывную работу системы.
Если один внешний блок останавливается, то функция резервирования
автоматически запускает оставшийся блок и продолжает работу. Во
время проведения сервисных работ обслуживаемая система может
быть изолирована с помощью запорного вентиля в наружном блоке,
что позволяет не прерывать работу, внешний блок будет продолжать
функционировать.

ECO G High Power, ECO G и ECO G Мulti

Экономия электроэнергии

•  Экономия энергии достигается за счёт поDBора соответствующей
 мощностью.
•  Сбалансированная функция программирования
Экономия энергии достигается за счёт соответствующей функции
разделения нагрузки, которая создаёт условия для эффективной
работы, концентрируя мощность охлаждения / обогрева на
одном наружном блоке и отключая остальные. По сравнению с
обычными блоками с аналогичным коэффициентом COP, эта функция
позволяет экономить энергию и, таким образом, снизить эксплуата-
ционные расходы, особенно в сезоны частичной нагрузки, такие, как
весна и осень.

2-трубная система с тепловым насосом

Легко добавить дополнительные блоки в будущем

Нагрузка может быть легко увеличена путём добавления внутренних и
внешних блоков без необходимости проводить трубопроводы.

* После увеличения количества блоков при определении трубопровода для хладагента, пожалуйста, выберите размер
в соответствии с мощностью в лошадиных силах.

Максимально возможное количество внешних блоков

2 блока

Максимальная мощность подключаемых внешних блоков

50 л. с.

Максимальное возможное количество внутренних блоков

48 блоков

1

Соотношение мощности внутренних / внешних блоков

50% ~ 130%

2

1) Когда подключено 2 внешних блока. 2) Мощность внутренних блоков составляет: Минимум: 50% от мощности
наименьшего внешнего блока в системе, Максимум: 130% от общей мощности внешних блоков системы.
Внутренние блоки такие же, как и блоки серии Multi для зданий.

Дополнительные
внешние блоки
(только для моделей
с таким же
хладагентом).

Дополнительные внутренние блоки
(только для моделей с таким же
хладагентом).

Основная труба: Максимальный диаметр газовой трубы 38,1 (1 / 2)
Максимальный диаметр трубы для жидкости 19,05 (3 / 4)

Если существует возможность для расширения после установки,

пожалуйста, планируете её так, чтобы было возможно установить

шаровый кран (продаётся отдельно) на патрубке, ведущем к

внутренним / внешним блокам.

Газоприводная труба

4-ходовой
клапан

4-ходовой
клапан

Внешние блоки

Внутренние блоки Внутренние блоки

Внешние блоки

Маслоот-
делитель

Маслоот-
делитель

Поверх-
ностный
датчик
масла

Поверх-
ностный
датчик
масла

Электронный распреде-

лительный клапан

Электронный распреде-

лительный клапан

Электронный

распреде-

лительный

клапан

Электронный

распреде-

лительный

клапан

Компрессор

Компрессор

Теплообменник

Теплообменник

Выпускной

клапан

Выпускной

клапан

Жидкостная труба

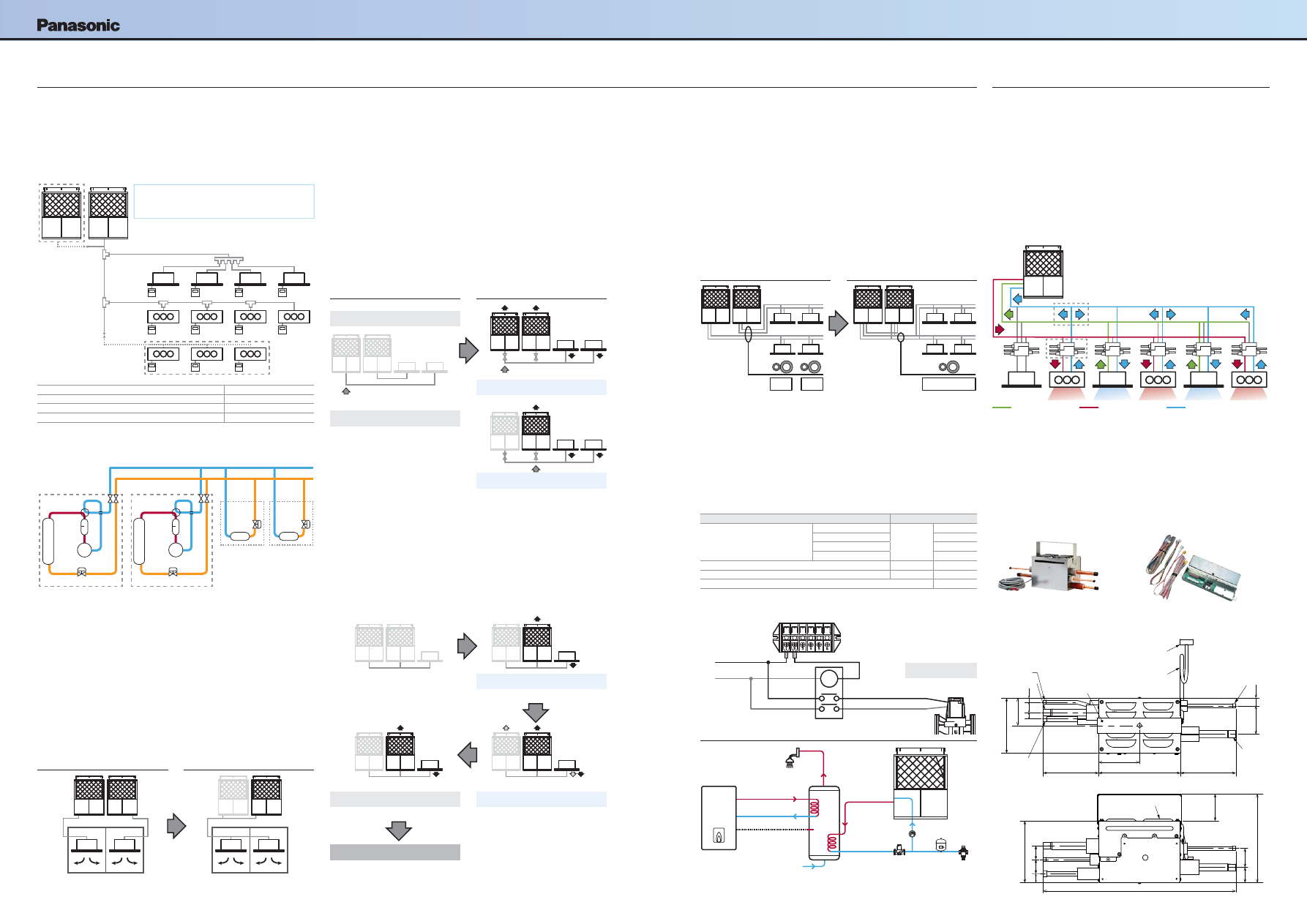

Схема системы

До сих пор

Остановка

Открыто

Закрыто

Открыто

Резервирование

Работает

Работает

Система отключается во время обслуживания

Продолжает работать и во время обслуживания

Обслуживание в будние дни

Обслуживание в выходные дни

Блок, нуждающийся в обслуживании

Блок, нуждающийся в обслуживании

W-Мulti

До сих пор

Всего рабочих часов: 16

Всего рабочих часов: 8

Нагрузка около
10 л. с. (работа
в течение
8 часов)

Нагрузка

около 10 л. с.

(работа в

течение

8 часов)

Нагрузка

около 10 л. с.

(работа в

течение

8 часов)

ОСТАНОВКА

W-Мulti

150

151

НОВИНКА __ 04 VRF-СИСТЕМЫ ECO G

Замена чиллера. Подача холодной воды к фанкойлам.

Когда возникает необходимость в замене некоторых старых чиллеров в конце их срока службы, газоприводные тепловые насосы с водяными
теплообменниками предоставляют возможность поэтапного проведения данной операции с одновременным использованием существующих
трубопроводов для воды и фанкойлов. Это даёт возможность осуществлять проект вовремя, укладываясь в ограниченный бюджет, и избегать
всех проблем, связанных с хладагентом.

Подключение к серверным и Data-центрам

В одном из ведущих международных банков вся доступная
электрическая мощность должна была быть использована для
IT-оборудования, поэтому мощность, необходимая для охлаждения
помещений, более чем 450 кВт, достигалась за счет использования
газа. Наружные блоки были подключены через водяные
теплообменники к теплообменникам охлаждения внутри блоков
прецизионных кондиционеров, для поддержания температуры
и влажности кондиционированной среды. Использование функции
подачи горячей воды позволяет подать в здание свыше 100 кВт для
нагрева воды, и таким образом достигается дополнительная выгода
от значительного сокращения выбросов CO

2

.

Входное
электричество
Природный газ

Система подачи горячей воды низкого давления

Подача
Возврат

65 мм охлаждённая вода
подача и возврат

Блок

автомати-

ческого

запол-

нения

пакетов

100

литров бак

высокого

давления

Чиллер для
охлаждения
воздуха

Нагрузка на
систему
охлаждения
Помещение Б

Нагрузка на
систему
охлаждения
Помещение А

100 мм
охлаждённая
вода подача
и возврат

Разработка этой части привела к снижению
выбросов СО

2

 на 26% или 166 тонн в год по

сравнению с применением электрических
чиллеров.

Номинальные условия:
Температура внутри помещения при охлаждении 27°C
DB / 19°C WB. Наружная температура при охлаждении
35°C DB / 24°C WB. Температура внутри помещения
при обогреве 20°C DB. Наружная температура при
обогреве 7°C DB / 6°C WB.
DB: по сухому термометру; WB: по влажному
термометру
1. Не изменяйте масштаб этого рисунка
2. Об ошибках / упущениях следует немедленно
  сообщите разработчику.
3. Все размеры должны быть проверены на месте.

ECO G Водяной теплообменник
для водяных систем

Подключение к теплообменникам в вентиляционном
оборудовании.

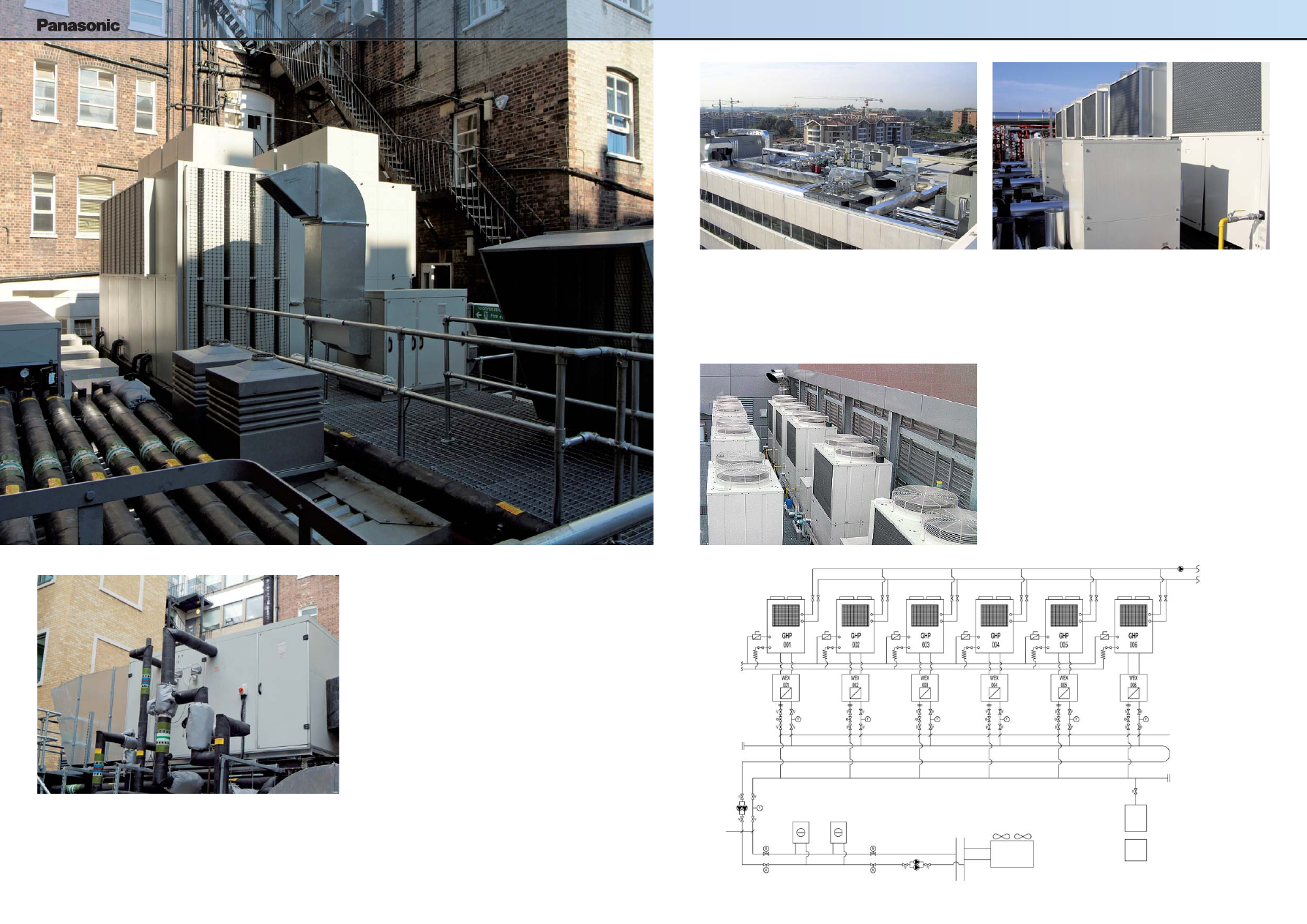

Когда в Лондоне открывался один из лучших ресторанов,
возникла необходимость в больших объёмах свежего воздуха
для того, чтобы обеспечить посетителям комфорт во время
ужина. Блоки с газоприводными и тепловыми насосами,
подключённые к вентиляционным теплообменникам в
вентиляционном оборудовании, гарантировали в этом
ресторане идеальное состояние воздуха и зимой, и летом.

150 мм коллектор

152

153

НОВИНКА __ 04 VRF-СИСТЕМЫ ECO G

154

155

НОВИНКА __ 04 VRF-СИСТЕМЫ / ECO G

ЭКОНОМИЧНОСТЬ

Экологически

безопасный

хладагент

R410A

  100

   950

   550

  350

  100

  100

  350

   950

   550

Ø726

1050

8

14

10

10

8

1000

1080

15

6

3

12

7

1
2

4
5

16

80

353

51

329

50

243

213

153

22

110 99

422

242.5

60

150

13

9

11

  1024 (min)   1040 (max)

1000

325

1650

2273

194

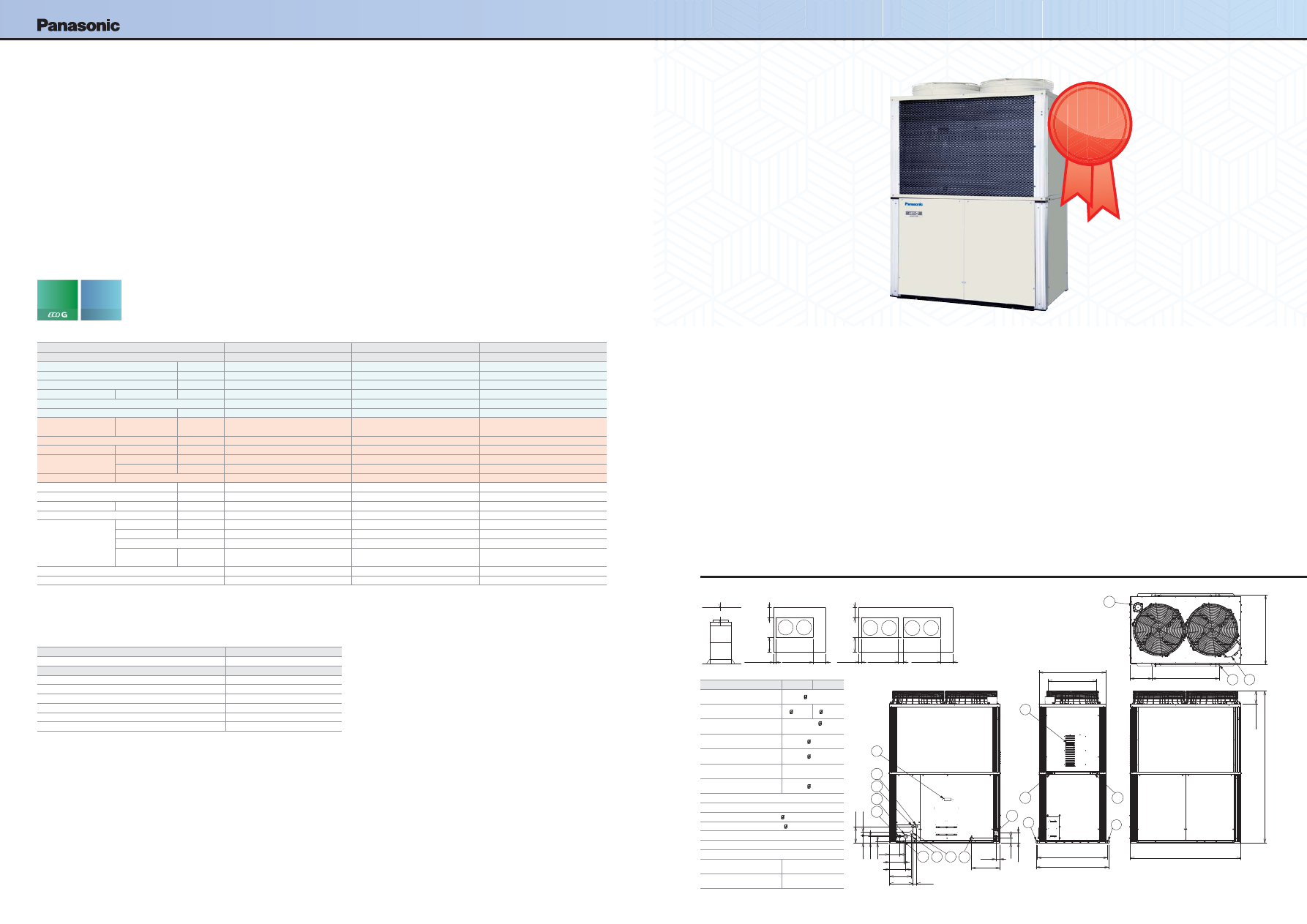

Вырабатывает электричество при обогреве или охлаждении

Одновременно вырабатывает электроэнергию и осуществляет
кондиционирование воздуха (обогрев или охлаждение), используя
оставшуюся мощность двигателя. ECO G HIGH POWER может
вырабатывать 2,0 кВт электроэнергии с эффективностью выработки
более чем 40%.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

•  2-трубная система кондиционирования воздуха обеспечивает
  охлаждение или обогрев
•  Вырабатывается до 2 кВт электроэнергии (используется наружным
 блоком)
•  Очень эффективный генератор
•  Возможность подключения до 24 внутренних блоков
•  Соотношение мощности внутренних / внешних блоков 50-200%
•  Мощность производства горячей воды от 15 до 30 кВт
•  Бесплатная горячая вода вырабатывается в режиме охлаждения
  во всем диапазоне температур и в режиме обогрева, когда
  температура окружающей среды превышает 7°С
• Максимальная допустимая длина трубопроводов составляет
  200 м (L1)

130 Вт

Потребление

энергии

Сервисное пространство для установки

как минимум 2000

(пластина крепления)

(внешний)

(внешний)

(отверстия для подвески)

(ширина рамы)

(плас

тина крепления)

задняя сторона

(трубки хладагента)

задняя сторона (трубки хладагента)

Установка с единственным блоком

Установка с несколькими блоками серии Multi

как

минимум

как

минимум

как

минимум

как

минимум

как

минимум

как

минимум

как

минимум

как

минимум

как

минимум

ВИД СПЕРЕДИ

ВИД СПЕРЕДИ

ВИД СПЕРЕДИ

ВИД СЛЕВА

ВИД СЗАДИ

ВИД СВЕРХУ

кВт

45,0

56,0-71,0

1

Всасывающая труба
хладагента

 28,58

Труба для жидкого
хладагента

 12,7

 15,88

3

Точка всасывания
выхлопных газов

Рукав CD   25

(дополнительно)

Разъём подключения
электропитания

 28

Разъём для подключения
кабеля между блоками

 28

Разъём для подключения
топливного газа

R3 / 4

Отверстие для стока
конденсата

 20

Сток для дождевой воды и конденсата

9

Выпускное отверстие для выхлопных газов двигателя

10

Отверстие для подвески 4 –   20 х 30

11

Отверстия для креплений 4 –   22 х 30

12 Дисплей,

разделённый

на

сегменты

13

Входной патрубок для хладагента (верхний)

14

Вентиляция

15

Входной патрубок для
горячей воды

Rp 3 / 4

16

Выпускной патрубок для
горячей воды

Rp 3 / 4

л. с.

16 л. с.

20 л. с.

25 л. с.

Модель U-16GEP2E5

U-20GEP2E5

U-25GEP2E5

Холодопроизводительность

кВт

45,00

56,00

71,00

Горячая вода (режим охлаждения)

кВт

15,0

20,0

30,0

Входная мощность

кВт

0,1 (220~230) 0,36 (240)

0,1 (220~230) 0,36 (240)

0,1 (220~230) 0,36 (240)

EER

Номинальная

Вт / Вт

Максимальный коэффициент COP (входящая горячая вода)
Потребление газа

кВт

31,3

41,4

63,5

Теплопроизводительность

Стандартная / Низкая
температура

кВт

50,0 / 53,0

63,0 / 67,0

80,0 / 78,0

Входная мощность

кВт

0,1 (220~230) 0,36 (240)

0,1 (220~230) 0,36 (240)

0,1 (220~230) 0,36 (240)

COP

Номинальная

Вт / Вт

Потребление газа

Стандарт

кВт

33,8

43,9

55,1

Низкая температура

1

кВт

COP

В среднем

Стартовая сила тока

A

30

30

30

Уровень звукового давления

дБ(А)

57

58

62

Габаритные размеры

В x Ш x Г

мм

2273 x 1650 x 1000 (+80)

2273 x 1650 x 1000 (+80)

2273 x 1650 x 1000 (+80)

Вес Нетто

кг

770

795

825

Трубопровод

Газоприводная

мм (дюймы)

1 1 / 8 (28,58)

1 1 / 8 (28,58)

1 1 / 8 (28,58)

Жидкостная

мм (дюймы)

1 / 2 (12,70)

5 / 8 (15,88)

5 / 8 (15,88)

Топливный газ

R3 / 4 (винтовая резьба)

R3 / 4 (винтовая резьба)

R3 / 4 (винтовая резьба)

Отверстие для
дренажа

мм

25

25

25

Соотношение производительности внешних / внутренних блоков

50-200%

50-200%

50-200%

Количество внутренних подключений

2

24

24

24

Модель набора для технического обслуживания

KIT CZ-PSK560S

Ссылочная единица для внешнего блока

U-16GEP2E5 / U-20GEP2E5 / U-25GEP2E5

Масляный фильтр
Элемент очистки воздуха

1

Штекер

1

V-образный ремень (для компрессора)

4

V-образный ремень (для генератора)

1

Маслоочиститель

1

Уплотнение фильтра

1

Номинальные условия:
Охлаждение: температура внутри помещения 27°C DB / 19°C WB, наружная температура 35°C DB.
Обогрев: температура внутри помещения (стандартная) 20°C DB, наружная температура (стандартная) 7°C DB / 6°C WB.
Обогрев: температура внутри помещения (низкая) 20°C DB / 15°C или менее WB, наружная температура (низкая) 2°C DB / 1°C WB.

DB: по сухому термометру; WB: по влажному термометру
1) Низкотемпературные условия: наружная температура 2°С.
2) Внутренний блок может быть подключён к модели мощностью до 16 кВт (размер модели 160)
Технические характеристики могут быть изменены без предварительного уведомления.

Газоприводная 2-трубная VRF-система с генератором электроэнергии

ECO G High Power является революцией в разработке систем кондиционирования
воздуха. Эта система оснащена генератором без несущих подшипников. Это первая
VRF-система, которая может осуществлять нагрев, охлаждение, подачу горячей воды,
а теперь ещё и вырабатывать электроэнергию. Каждый блок ECO G HIGH POWER
оснащён генератором мощностью 2,0 кВт, что резко сокращает потребление
электричества наружным блоком.

ECO G HIGH POWER

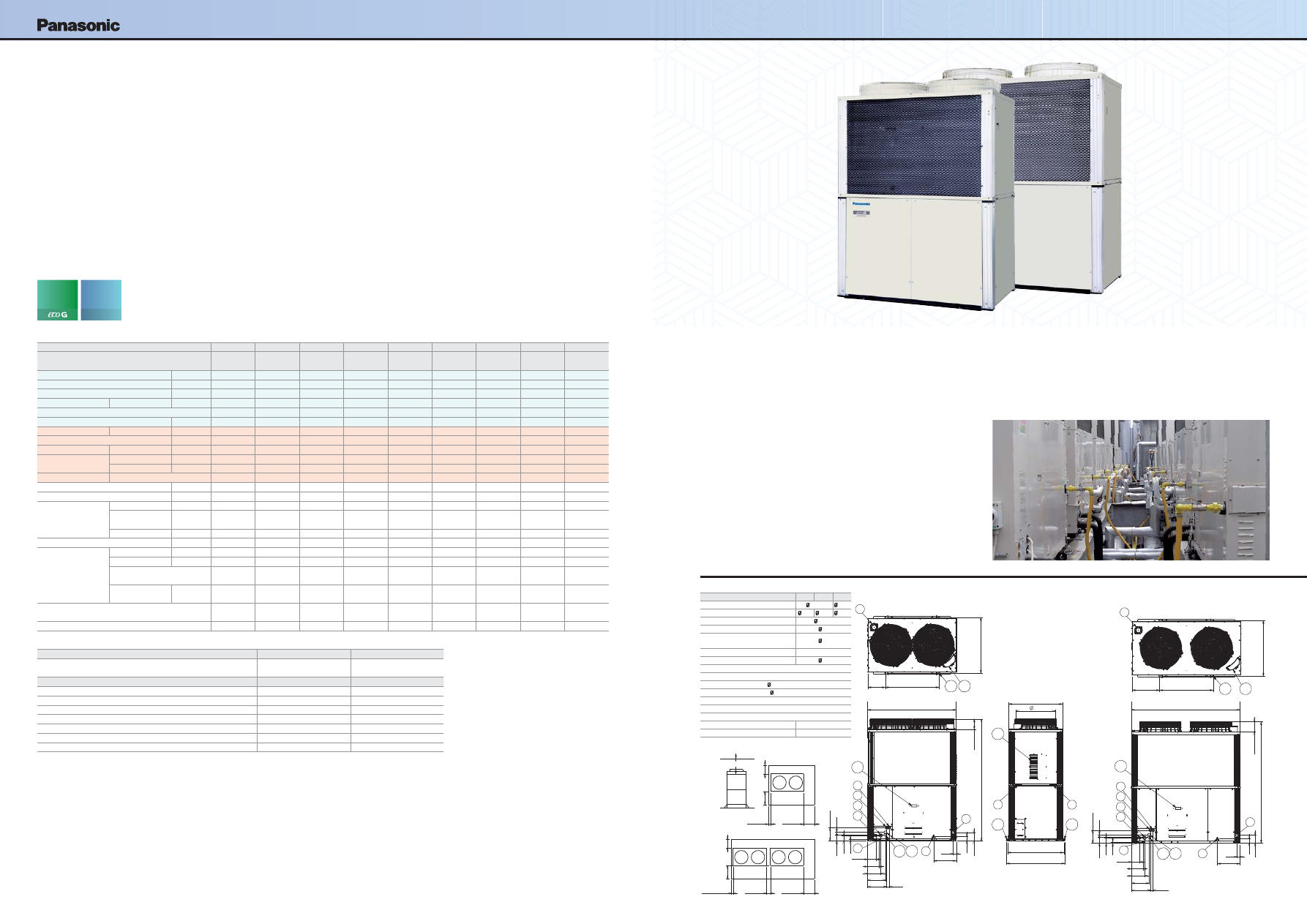

156

157

НОВИНКА __ 04 VRF-СИСТЕМЫ / ECO G

ЭКОНОМИЧНОСТЬ

Экологически

безопасный

хладагент

R410A

2000

  100

   950

   550

  350

  100

  100

  350

   950

   550

1650

2273

194

6

3

12

7

1
2

4
5

15 16

51

50

353

329

243

213

153

22

99

110

242.5

422

60

80 150

13

9

11

  1024   1040

1000

325

726

1050

8

14

10

10

8

1000

1080

6

3

12

7

1
2

5

4

15 16

422

60

153

243

80 150

213

242.5

99 22

353

51

329

110

50

2026

2273

194

9

13

11

513

1000

  1040

  1024

Сервисное пространство для установки

как

минимум

(пластина

крепления)

(пластина

крепления)

(внешний)

(отверстия для

подвески)

(ширина рамы)

(плас

тина крепления)

(плас

тина крепления)

(мин)

(мин)

(мaкс)

(мaкс)

как

минимум

как

минимум

как

минимум

как

минимум

задний трубопровод

для хладагента

Задний трубопровод для хладагента

Установка с единственным блоком

Установка блоков серии Multi

как

минимум

как  минимум

как  минимум

как  минимум

как  минимум

ВИД СПЕРЕДИ

ВИД СПЕРЕДИ

ВИД СЛЕВА

ВИД СЗАДИ

ВИД СЗАДИ

ВИД СВЕРХУ

ВИД СВЕРХУ

U-16GE2E5 // U-20GE2E5 // U-25GE2E5

U-30GE2E5

•  Полная мощность обогрева до -20°C
•  Нет необходимости в размораживании



* Предполагается 3120 часов работы в год - 12 часов х 5 дней х 52 недели

Пример установки

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

•  Пониженный расход газа благодаря использованию двигателя
 Миллера
•  Снижение потребления электроэнергии за счет использования
 DC

двигателей

•  Облегчённая конструкция снижает вес
•  Соотношение производительности внешних / внутренних блоков
  50-130% (только одиночные модели)
•  Тихий режим предлагает еще большее снижение шума - 2 DB (А)
•  Повышенная эффективность при частичной нагрузке
•  Возможность подключения расширилась - теперь до 48 внутренних
 блоков
•  Multi-системы в комбинациях от 13 л. с. до 50 л. с.
•  10000 часов работы между периодами сервисного обслуживания
  двигателя (эквивалент одного технического обслуживания каждые
 3,2

года*)

•  Максимально допустимая длина трубопроводов 200 м (L1)
•  Увеличенная длина коллекторов (всего 780 м)

л. с.

16 л. с.

20 л. с.

25 л. с.

30 л. с.

32 л. с.

36 л. с. *

40 л. с. *

45 л. с. *

50 л. с.

Модель U-16GE2E5

U-20GE2E5

U-25GE2E5

U-30GE2E5

U-16GE2E5
U-16GE2E5

U-16GE2E5
U-20GE2E5

U-20GE2E5
U-20GE2E5

U-20GE2E5
U-25GE2E5

U-25GE2E5
U-25GE2E5

Холодопроизводительность

кВт

45,00

56,00

71,00

85,00

90,00

101,00

112,00

127,00

142,00

Горячая вода (в режиме охлаждения)

кВт

15,00

20,00

30,00

30,00

30,00

35,00

40,00

50,00

60,00

Входная

мощность

кВт

0,71

1,02

1,33

1,70

1,42 1,73 2,04 2,35 2,66

EER

Высокая / Низкая

Вт / Вт

1,48 / 1,64

1,40 / 1,55

1,15 / 1,28

1,22 / 1,35

1,48 / 1,64

1,43 / 1,59

1,40 / 1,55

1,25 / 1,39

1,15 / 1,28

Максимальный

коэффициент

COP

(входящая

горячая

вода)

1,97 1,89 1,64 1,65 1,97 1,93 1,89 1,74 1,64

Потребление

газа

кВт

29,70

39,10

60,40

67,9

59,40 68,80 78,20 99,50 120,80

Теплопроизводительность Стандартная / Низкая  кВт

50,00 / 53,00

63,00 / 67,00

80,00 / 78,00

95,00 / 90,00

100,00 / 106,00 113,00 / 120,00 126,00 / 134,00 143,00 / 145,00 160,00 / 156,00

Входная мощность

кВт

0,60

0,64

0,83

1,45

1,20

1,24

1,28

1,47

1,66

COP

Высокий / Низкий

Вт / Вт

1,51 / 1,68

1,46 / 1,62

1,48 / 1,64

1,37 / 1,52

1,51 / 1,68

1,48 / 1,64

1,46 / 1,62

1,47 / 1,63

1,48 / 1,64

Потребление газа

Стандарт

кВт

32,50

42,50

53,20

68,10

65,00

75,00

85,00

95,70

106,40

Низкая

кВт

41,50

56,40

62,30

78,00

83,00

97,90

112,80

118,70

124,60

COP

Средняя

1,50 1,43 1,32 1,29 1,50 1,46 1,43 1,36 1,32

Сила тока на стартере

A

30

30

30

30

30

30

30

30

30

Уровень звукового давления

дБ(А)

57

58

62

63

60

61

61

63

65

Габаритные размеры

Высота

мм

2273

2273

2273

2273

2273

2273

2273

2273

2273

Ширина

мм

1650

1650

1650

2026

1650+100
+1650

1650+100
+1650

1650+100
+1650

1650+100
+1650

1650+100
+1650

Глубина

мм

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

1000 (+80)

Вес Нетто

кг

755

780

810

840

755 + 775

755 + 780

780 + 780

780 + 810

810 + 810

Трубопровод

Газоприводная

мм (дюймы) 11 / 8 (28,58)

11 / 8 (28,58)

11 / 8 (28,58)

11 / 4 (31,75)

11 / 4 (31,75)

11 / 4 (31,75)

11 / 2 (38,10)

11 / 2 (38,10)

11 / 2 (38,10)

Жидкостная

мм (дюймы) 1 / 2 (12,70)

5 / 8 (15,88)

5 / 8 (15,88)

3 / 4 (19,05)

3 / 4 (19,05)

3 / 4 (19,05)

3 / 4 (19,05)

3 / 4 (19,05)

3 / 4 (19,05)

Топливный газ

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

R3 / 4 (винтовая
резьба)

Отверстие для
дренажа

мм

25

25

25

25

25

25

25

25

25

Соотношение производительности внешних / внутренних
блоков

50-200 %

50-200 %

50-200 %

50-170 %

50-130 %

50-130 %

50-130 %

50-130 %

50-130 %

Количество внутренних подключений

24

24

24

32

48

48

48

48

48

Название модели сервисного комплекта для газоприводного теплового насоса

KIT CZ-PSK560S

KIT CZ-PSK850S

Обозначение внешнего блока

U-16GE2E5 / U-20GE2E5 /
U-25GE2E5

U-30GE2E5

Материалы, включённые в комплект
Масляный фильтр

1

1

Элемент для очистки воздуха (воздушный фильтр)

1

1

Вилка 4

4

V-образный ремень (для компрессора)

1

1

V-образный ремень (для генератора)

-

-

Маслоочиститель

1

1

Уплотнение для сливного фильтра

1

1

Номинальные условия:
Охлаждение: температура внутри помещения 27°C DB / 19°C WB, наружная температура 35°C DB.
Обогрев: температура внутри помещения (стандартная) 20°C DB, наружная температура (стандартная) 7°C DB / 6°C WB.
Обогрев: температура внутри помещения (низкая) 20°C DB / 15°C или менее WB, наружная температура (низкая) 2°C DB / 1°C WB.
DB: по сухому термометру; WB: по влажному термометру

* В этих комбинациях, GEP2E 5 можно подключать к системе W-Multi. Технические характеристики могут быть изменены без предварительного уведомления.
 1) Низкотемпературные условия: температура наружного воздуха 2°С.
Технические характеристики могут быть изменены без предварительного уведомления.

Значения производительности систем охлаждения и обогрева, приведённые в таблицах, были измерены при стандартных условиях JIS B 8627. Для того, чтобы обогрев был эффективным, температура наружного воздуха у воздухозаборника
должна быть не ниже -20°C на сухом термометре или -21°C на влажном термометре.

*Потребление газа является общим (высшим) стандартом теплотворной способности. *Звук работы наружного блока измеряется на расстоянии 1 метр от передней стенки и 1,5 метра от пола (в безэховой окружающей среде). Фактическая
установка может иметь большие значения из-за окружающего шума и отражений. *Технические характеристики могут быть изменены без предварительного уведомления. *Мощность нагрева горячей воды применима в режиме охлаждения.
*Максимальная температура воды, которая могут быть достигнута, составляет 75°С. Мощность нагрева воды и температура изменяются в зависимости от нагрузки на систему кондиционирования воздуха. Поскольку система нагрева горячей
воды использует тепло выхлопных газов двигателя, который приводит в действие систему кондиционирования воздуха, его способность нагревать воду не гарантируется.

2-трубная система с тепловым насосом

2-трубные системы ECO G и ECO G Multi для систем с тепловым насосом
2-трубные системы S серии обеспечивают не только повышенную
производительность, но и повышенную гибкость. В настоящее время они доступны
в виде мультисистем, с возможностью использования различных комбинаций,
от 16 л. с. до 50 л. с., что предоставляет больше мощности и даёт возможность более
точно согласовывать системные нагрузки по зданию. Дополнительные новые
возможности включают системы управления двигателем при частичной нагрузке
и функцию усреднения времени работы компрессора.

ECO G И ECO G МULTI

кВт

45

56 - 71

85

1

Всасывающая труба хладагента

 28,58

 31,75

2

Труба для жидкого хладагента

 12,7

 15,88

 19,05

3

Отверстие для выпуска газа

Рукав CD   25

(дополнительно)

4

Разъём подключения электропитания

 28

5

Разъём для подключения кабеля между
блоками

 28

6

Разъём для подключения топливного газа

R3 / 4

7

Отверстие для стока конденсата

 20

8

Сток для дождевой воды и конденсата

9

Выпускное отверстие для выхлопных газов двигателя

10 Отверстие для подвески 4 –   20 х 30
11 Отверстия для креплений 4 –   22 х 30
12 Дисплей, разделённый на сегменты
13 Входной патрубок для хладагента (верхний)
14 Вентиляция
15 Входной патрубок для горячей воды

Rp3 / 4

16 Выпускной патрубок для горячей воды

Rp3 / 4















содержание      ..     45      46      47      48     ..
