Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 44

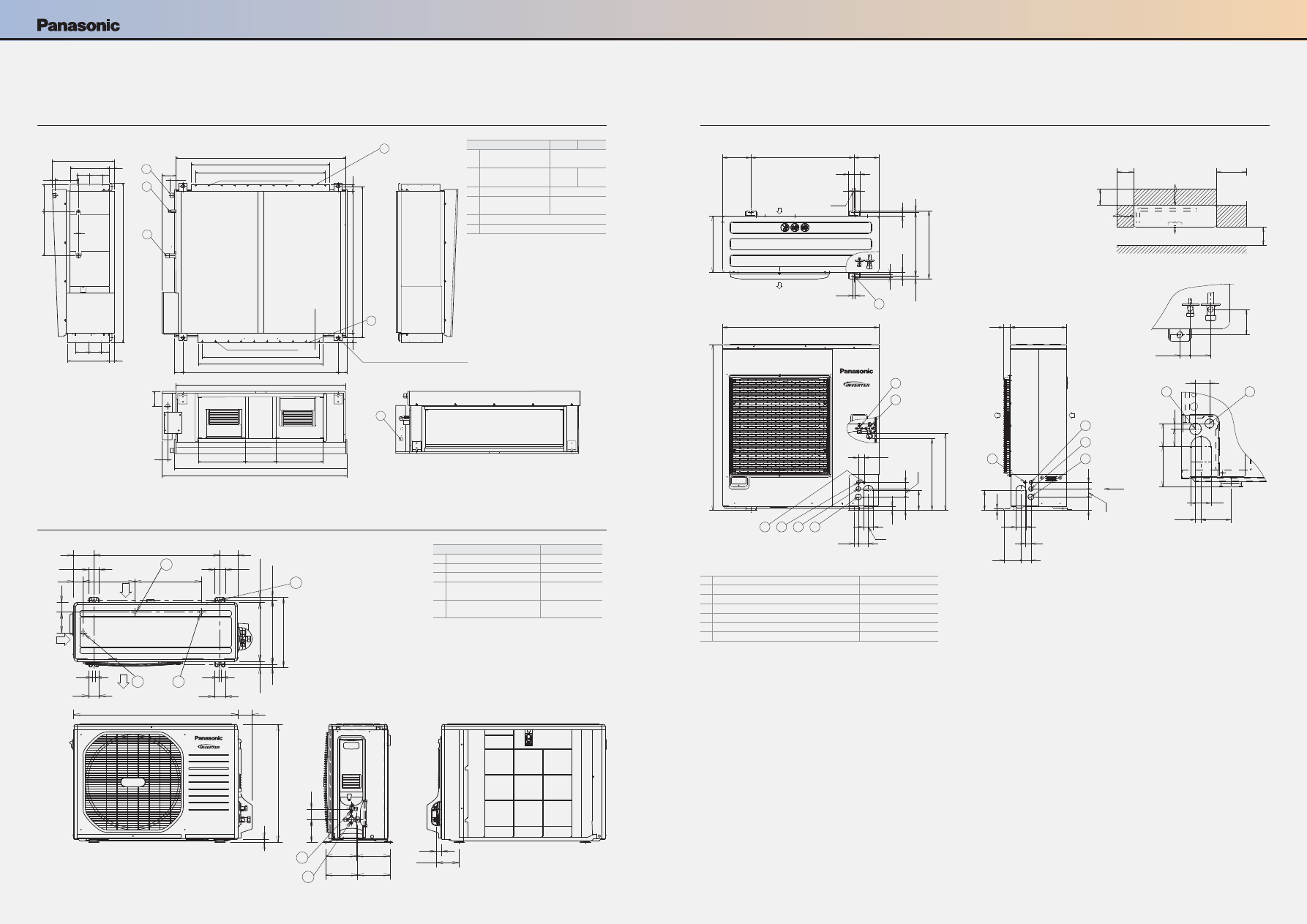

Внешний блок PACi Elite 5,0 кВт

Внешний блок PACi Elite 6,0 и 7,1 кВт

Блоки с высоким статическим давлением для скрытой установки 20-25 кВт

Габаритные размеры PACi Elite

479

300

100 100

1428

1310

1100

1170

964

9 x 100P = 900

4 - 37 x 12

26-Ø3.5

28-Ø3.5

10 x 100P = 1000

106

1070

1310

1200

113

(236) 364

364

1334

320

178

209

344

1230

200

250

Хладоновая труба
(жидкостная)

9.52

Хладоновая труба
(газовая)

19.05

22.22

Сеть

Дренаж Внешний

диаметр

32 мм

Подключение вытяжного воздуховода

Подключение воздуховода сброса

отверстия (по всей длине)

(расс

тояние между крепежными болт

ами)

(расстояние между крепежными болтами)

отверстия (под крепежные болты)

Габаритные размеры: мм

200

300

500

100

170

620

940

31.5

340

16.5

340

380.5

19.5

996

462

120

430

120

19.5

410

150

Монтажное отверстие (4 х R6,5) под анкерный болт

М10

Хладоновая труба (жидкостная)

9,52 (развальцованная)

Хладоновая труба (газовая)

15,88 (развальцованная)

Электрическое подключение

Воздухозабор

или более

Сторона воздухозабора

Сторона выпуска воздуха

Пространство для
труб, проводов и
техобслуживания

или более

или
более

Воздухозабор

Вид Z

Выход воздуха

Выпуск воздуха

Габаритные размеры: мм

790

569

249

320

(97)

100

(13)

(23.5)

27.5

608

285

336

310

(157)

153

(161)

149

110

109

Тип

50 Elite

Дренаж

Отверстие под анкерный болт М8

4 -

Хладоновая труба (жидкостная)

12,7

(развальцованная)

Хладоновая труба (газовая)

6,35

(развальцованная)

Воздухозабор

Выход воздуха

Габаритные размеры: мм

НОВИНКА __ 03 КОММЕРЧЕСКИЕ СИСТЕМЫ

111

586

940

410

380

290

105

219

170

660

110

340

111

1526

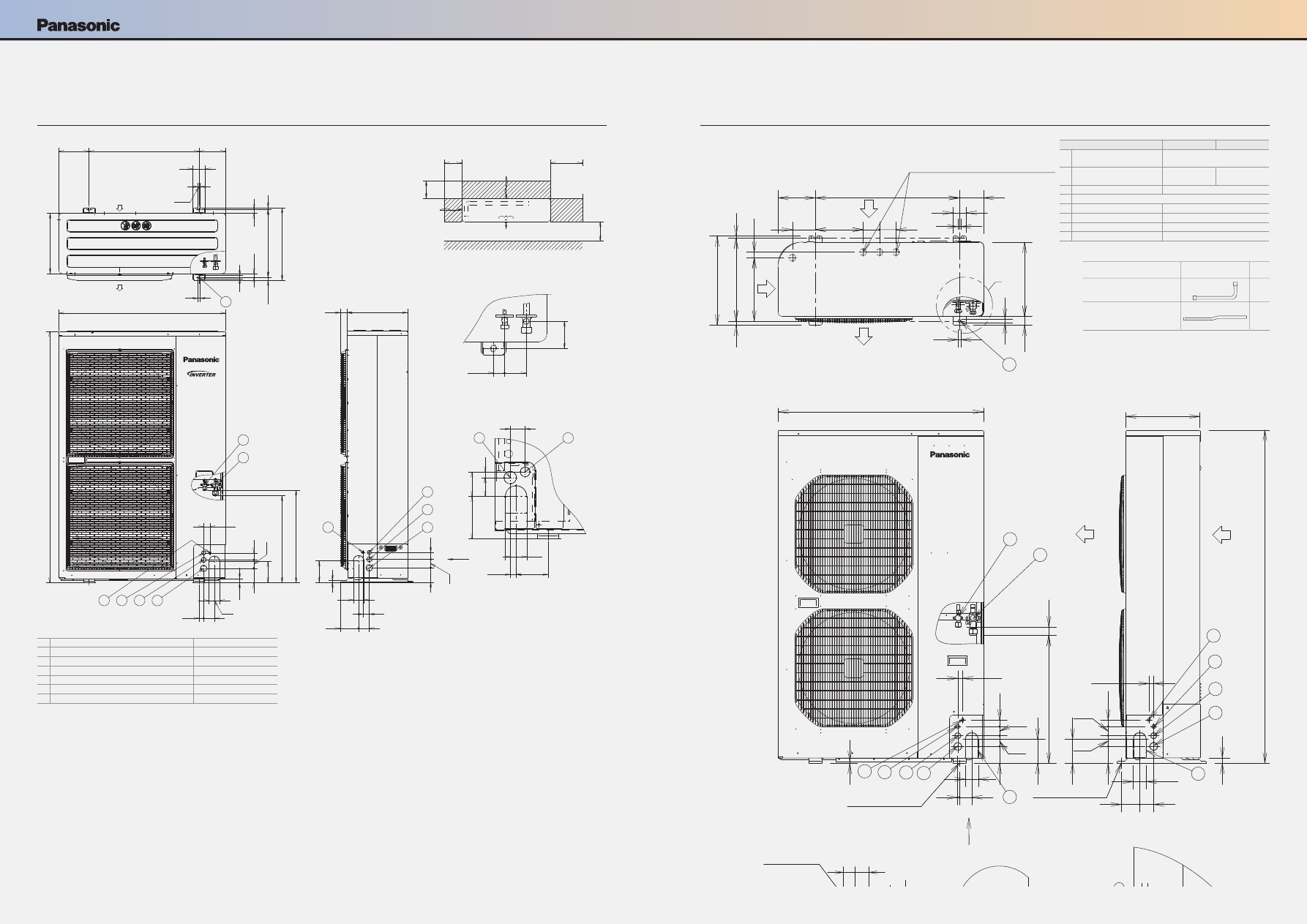

Внешний блок PACi Elite от 10,0 до 14,0 кВт

Внешний блок Big PACi Elite 20,0 и 25,0 кВт

Габаритные размеры PACi Elite

200

500

100

300

170

620

940

340

380.5

19.5

410

150

490

522

1416

120

16.5

120

340

31.5

Монтажное отверстие (4 х R6,5) под анкерный болт М10

Хладоновая труба (жидкостная)

9,52 (развальцованная)

Хладоновая труба (газовая)

15,88 (развальцованная)

Электрическое подключение

Воздухозабор

или более

Сторона воздухозабора

Сторона выпуска воздуха

Пространство для
труб, проводов и
техобслуживания

или более

ВИД Z

Выход воздуха

Габаритные размеры: мм

Тип

Монтажное отверстие (4 х R6,5)
под анкерный болт

М10

Хладоновая труба (жидкостная)

9,52

(развальцованная)

12,7

(развальцованная)

Хладоновая труба (газовая)

19.05 (flared)

Порт для подсоединения хладоновой трубы

Электрическое подключение

Примечание: В поставку включаются порты под 2 типа труб. Один из
них

19,05 (развальцованный) соединяется с развальцованным

входом на газовой стороне служебного клапана. Второй, в форме
буквы L, впаивается после обрезания трубы в размер. После этого
необходимо впаять соединительную трубку в основную трубу
(

25,4).

Название

Рисунок

Кол-во

Переходной соединитель для увеличения
диаметра трубы (

19,05 –›

25,4)

Соединительное колено (

19,05)

Отверстия 2 x

32 (дренажные)

Для установки порта из 4 отверстий

32 используйте

1 или 2. Оставшиеся отверстия закройте резиновыми
заглушками.

Воздухозабор

Выход воздуха

Anchor bolt

Анкерный болт

ВИД A

Нижний съемный соединительный порт

ВИД B

Порт подсоединения хладоновой трубы

Габаритные размеры: мм

НОВИНКА __ 03 КОММЕРЧЕСКИЕ СИСТЕМЫ

ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ
PANASONIС

Профессиональные решения для всех типов проектов
Новые системы Panasonic VRF специально разработаны для эффективной энергосберегающей работы и
простой установки. Широкий выбор моделей внутренних и внешних блоков и уникальные функциональные
возможности отвечают самым высоким потребностям офисных помещений и больших зданий.

ВЕНТИЛЯЦИЯ

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Основные характеристики

VRF-cистемы ECOi

Системы ECOi VRF: 2-трубные Mini ECOi серии 6, 2-трубные ECOi серии 6N, 3-трубные ECOi MF2
серии 6N
Электрические системы ECOi VRF разработаны для зданий и сооружений с самыми высокими
потребностями. Высокоэффективная система. Блоки от 8 до 20 л.с. на одном шасси.
Расширенный рабочий диапазон допускает работу на обогрев при наружной температуре до
-25°С и ниже. Подходит для проектов реновации. Примеры применения: комплексы, высотные
здания, коммерческие здания, отели, загородные дома.

VRF-cистемы ECO G

Газовая VRF-система ECO G специально разработана для зданий, имеющих ограничения по
энергопотреблению или требующих сокращения эмиссии СО

. Очень высокий коэффициент

энергоэффективности. Низкая энергоемкость. Совместимость со всеми внутренними блоками
ECOi и пультами ДУ. Горячая вода для санитарных нужд обеспечивается и летом, и зимой
(при наружной температуре >7°С).
Примеры использования: комплексы, высотные здания, коммерческие здания, отели,
загородные дома.

Вентиляционные системы VRF

Повысьте эффективность своей инсталляции с помощью агрегата обработки воздуха AHU,
широкого ряда воздушных завес и вентиляционной системы с регенерацией энергии.

Экономия

энергии

Экологически

безопасный

хладагент

R410A

До

-25

режиме обогрева

НАРУЖНАЯ

ТЕМПЕРАТУРА

ЭКОНОМИЧНОСТЬ

Простое

управление

через протокол

BMS

КОММУТИРУЕМОСТЬ

R410A. Экологически
безопасный хладагент.

Инверторные кондиционеры
обеспечивают повышенную
эффективность, комфорт и
точное управление температурой
без резких повышений и
понижений, а также
поддержание температуры на
постоянном уровне с низким
энергопотреблением при
значительно сокращенном
уровне шума и вибрации.

Технология GHP предлагает
наиболее высокую
энергоэффективность.

Система ECOi работает на
обогрев при наружной
температуре до -25°C (2-трубная
серия) или -20°C (3-трубная
серия и Мini ECOi).

Порт связи встроен во
внутренний блок и обеспечивает
легкое подключение и
управление тепловым насосом
Panasonic в Вашем доме, а
также дает возможность
построения системы контроля.

Internet Control – это система
управления следующего
поколения, позволяющая
пользователям легко
контролировать свои
кондиционеры воздуха откуда
угодно с помощью обычного
смартфона на базе Android или
iOS, планшета или ПК с
доступом в интернет.

Поддержка

Интернет-

управления

ИНТЕРНЕТ-УПРАВЛЕНИЕ

ОПЦИОНАЛЬНО

5 лет

гарантии на

компрессор

5-летняя гарантия. Мы даем
гарантию на всю линейку
компрессоров на 5 лет.

Простое

обслуживание

САМОДИАГНОСТИКА

Для большего

комфорта

АВТОМАТИЧЕСКИЙ

ВЕНТИЛЯТОР

Точный

контроль

влажности

РЕЖИМ

МЯГКОГО ОСУШЕНИЯ

Дальнейший

комфорт

АВТОМАТИЧЕСКАЯ

НАПРАВЛЯЮЩАЯ ЛОПАТКА

Практичная

работа

АВТОМАТИЧЕСКИЙ

ПЕРЕЗАПУСК

Комфорт

везде

ВЕЕРНЫЙ

ВОЗДУШНЫЙ ПОТОК

Простая

установка

ВСТРОЕННЫЙ

ДРЕНАЖНЫЙ НАСОС

Функция автоматического
перезапуска при сбое питания
Даже если произойдет сбой в
электросети, предварительно
запрограммированная работа
может быть возобновлена после
восстановления подачи питания.

Автоматическое управление
вентилятором Удобное
микропроцессорное управление
автоматически регулирует
скорость вентилятора, выбирая
Высокую, Среднюю или Низкую
установку в соответствии с
показаниями датчика комнатной
температуры и сохраняет
комфортный воздушный поток в
помещении.

Встроенный дренажный насос.
Максимальное расстояние от
нижней панели блока 50 см
(или 75 см в моделях Типа U).

Функция самодиагностики.
Благодаря электронному
управлению клапанами
прошлые сигналы тревоги
сохраняются и могут быть
просмотрены на ЖК-дисплее.
Это упрощает диагностику
неисправностей, значительно
сокращает трудозатраты и,
следовательно,
эксплуатационные расходы.

Новый режим мягкого осушения
(Mild Dry) обеспечивает
согласованное управление
компрессором и вентилятором
внутреннего блока для создания
комфортной среды. Он
эффективно осушает воздух в
соответствии с комнатной
температурой.

Функция веерного воздушного
потока (Air Sweep) покачивает
направляющую лопатку у
нагнетательного выхода,
перемещая воздушный поток по
всей комнате веерным
движением и обеспечивая
комфорт в каждом ее углу.

При первом включении блока
положение направляющей
лопатки автоматически
регулируется в соответствии
с выполняемой операцией
охлаждения или обогрева.
Исходное положение лопатки
может быть предустановленно
в определенных пределах как
для охлаждения, так и для
обогрева. Кнопка АВТО
активирует непрерывное
движение лопатки для
варьирования направления
воздушного потока.

Новая «облачная» система
Panasonic дает Вам возможность
управлять установленным
оборудованием, где бы Вы ни
были, со смартфона или с
компьютера. Всего один клик
позволит Вам получить
информацию в реальном
времени обо всех блоках
независимо от их располо-
жения, о текущем рабочем
состоянии системы, а также
предотвратить сбои в работе и
оптимизировать затраты.

ПРОФЕССИОНАЛЬНАЯ

ОБЛАЧНАЯ СИСТЕМА

SMART CLOUD

100

101

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

103

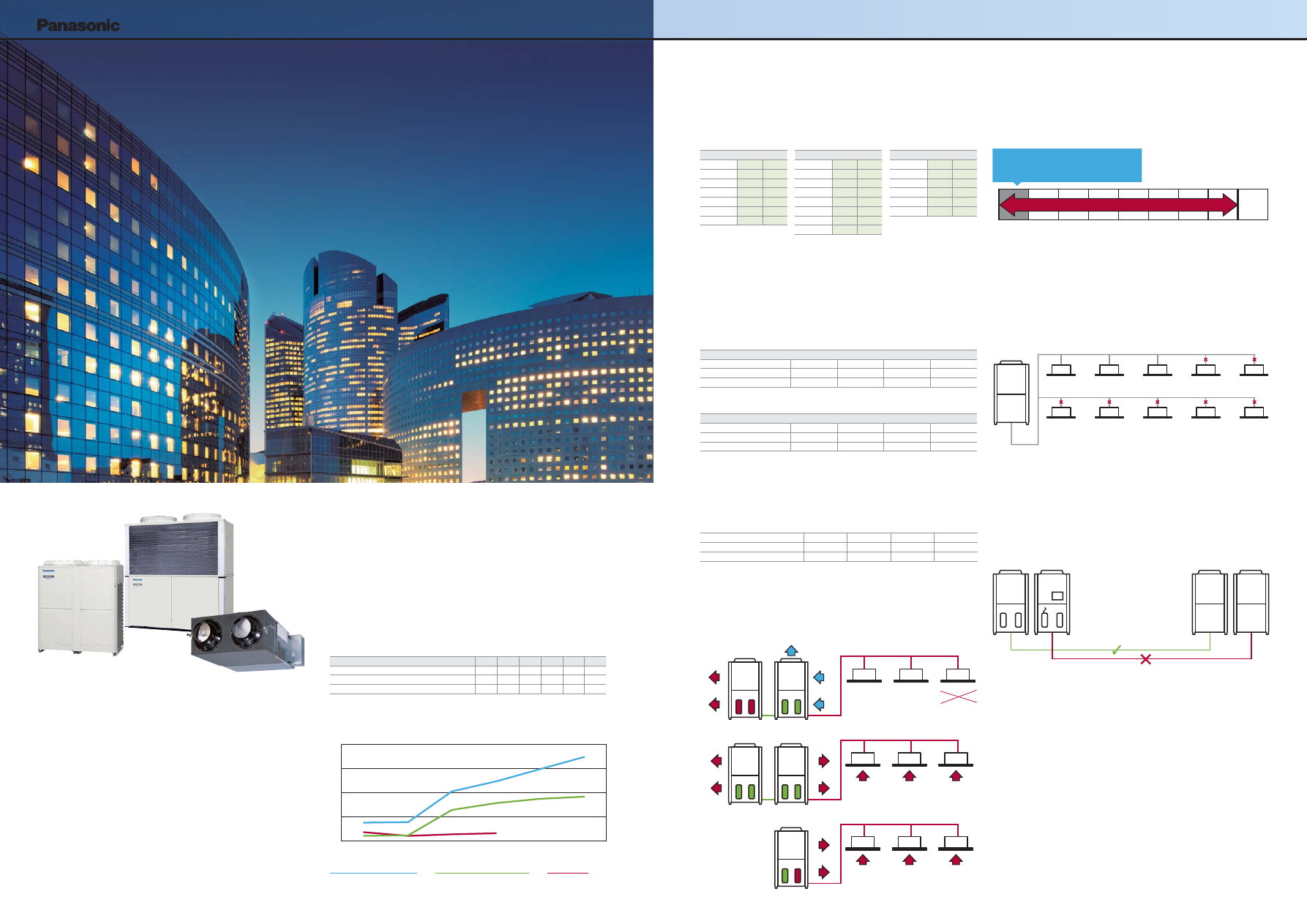

2. Отличные показатели SEER и SCOP для 2-трубных
и 3-трубных систем.

Системы Panasonic имеют самые высокие показатели SEER и SCOP на рынке,
определенные по методу SBEМ (некоторые другие конкуренты могут
использовать другой неофициальный метод расчета).

Mini ECOi

2-трубная система

3-трубная система

Модель

ESEER

SCOP

Модель

ESEER

SCOP

Модель

ESEER

SCOP

U-4LE1E5

5,77

5,43

U-8МE1E81

6,77

5,83

U-8МF2E8

5,89

5,74

U-4LE1E8

5,76

5,43

U-10МE1E81 6,40

5,33

U-10МF2E8

5,96

5,40

U-5LE1E5

5,88

5,12

U-12МE1E81 6,05

4,69

U-12МF2E8

6,15

5,25

U-5LE1E8

5,88

5,12

U-14МE1E81 6,09

5,11

U-14МF2E8

5,87

5,63

U-6LE1E5

5,20

4,86

U-16МE1E81 5,70

4,73

U-16МF2E8

6,04

4,88

U-6LE1E8

5,29

4,86

U-18МE1E81 6,08

5,09

U-20МE1E81 5,87

4,94

Разработанный Британской комиссией по регулированию в области энергетики
(BRE), метод SBEМ (Simplified Building Energy Мodel) является базовым
методом расчета энергопотребностей здания нежилого назначения.
Основанный на Национальном методе вычисления (NCМ), он используется для
определения соответствия Части L Строительных нормативов и используется
для получения энергетического паспорта проекта.

Руководство по проверке соответствия стандарту обслуживания зданий нежилого назначения предоставляет
информацию о различных аспектах вычисления, в том числе касающихся тепловых насосов (Раздел 3) и степени
комфортности охлаждения (Раздел 9).

SCOP – Сезонный коэффициент производительности
СОР с частичной нагрузкой

25%

50%

75%

100%

Окружающие условия

15°C

7°C

1°C

-5°C

Весовой коэффициент

0,20 (a)

0,36 (b)

0,32 (c)

0,12 (d)

Зима (Великобритания) -5°C DB (наружная температура),

SEER - Сезонный коэффициент энергоэффективности
COP при неполной нагрузке

25%

50%

75%

100%

Окружающие условия

20°C

25°C

30°C

35°C

Весовой коэффициент

0,20 (a)

0,36 (b)

0,32 (c)

0,12 (d)

Лето (Великобритания) 21°C DB (наружная температура), 16°C WB (комнатная температура)

Расчет ESEER соответствует приведенным ниже условиям, входное
питание внутреннего блока не учитывается.

• Комнатная температура 27°C DB / 19°C WB
• Наружная температура

Коэффициент частичной нагрузки

25%

50%

75%

100%

Наружная температура (°C DB)

Весовой коэффициент

0,23

0,41

0,33

0,03

Формула: 0,03 x EER (100%) + 0,33 x EER

3. Эффективная операция разморозки

Panasonic использует второй блок для оттаивания первого. Это делает систему
более эффективной во время разморозки и не снижает комфорт.

5. Система будет работать, даже если произойдет сбой
питания в 25% подключенных внутренних блоков

Система не остановится, даже если во время работы произойдет сбой питания
в 25% внутренних блоков.

6. Высокая безопасность работы при поломках!
Надежное охлаждение или обогрев.

АВТОМАТИЧЕСКОЕ РЕЗЕРВИРОВАНИЕ

Система может продолжать работу даже при повреждении компрессора,
двигателя вентилятора и датчика температуры (даже если в
двухкомпрессорном блоке откажет один компрессор).

Panasonic

Вращение вентилятора

Внутренние блоки не служат

источником тепла для

оттаивания внешнего блока

Внутренние блоки служат

источником тепла для

оттаивания внешнего блока

Прекращение подачи воздуха или
очень низкая производительность

Накопление тепла во

внутреннем блоке.

Холодного воздуха нет,

но эффективность

очень низкая.

Оттаивание

Холодный

воздух

Холодный

воздух

Никаких холодных

сквозняков во время

оттаивания

КОНКУРЕНТ 1

КОНКУРЕНТ 2

Широкий диапазон настройки температуры

-25

-20 -15 -10 -5 0 5 10 15 20

Наружная температура воздуха (до 15 (°C WB))

Самая низкая рабочая
температура на рынке

-25°C

Код ошибки “E06”игнорируется

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

Повреждение вентиляторного двигателя
Повреждение компрессора
Повреждение датчика температуры

Резервирование Остановка

Самая рентабельная система Panasonic
за многие годы

Отлично подходит для розничных магазинов,
отелей и офисов.

1. Сверхвысокая эффективность при частичной загрузке.

Сравнение с конкурентами: В то время как многие даже не указывают
производительность своих систем при нагрузке ниже 50%, система Panasonic
работает при частичной нагрузке до 30% с очень высокой эффективностью.

% нагрузки

110 % 100 % 60 %

50 %

40 %

30 %

Конкурирующие модели

3,52

3,38

3,45

3,50

VRF-система Panasonic серии 6N, 32 л. с., Стандартная

3,38

3,41

4,41

4,69

4,85

4,93

VRF-система Panasonic, 32 л. с., HI COP

3,91

3,94

5,14

5,54

6,03

6,51

Условия: наружная температура 0 °C DB, комнатная температура 20°C DB.

Сравнение COP: Panasonic и конкурирующие системы
при разной нагрузке

7.00

6.00

5.00

4.00

3.00

110 %

100 %

60 %

50 %

40 %

30 %

Условия: наружная температура 0°C DB, комнатная температура 20°C DB.
Данные, полученные Panasonic и указанные в официальной технической документации конкурента.

VRF-система Panasonic серии 6N,
32 л. с. HI COP

VRF-система Panasonic серии 6N
32 л. с.

Другие конкурирующие
модели

4. Panasonic ECOi работает при температуре до -25°C.
Эта уникальная особенность демонстрирует преимущество
систем ECOi серии 6N.

102

103

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Высвобождение
дополнительной площади

Благодаря модульной
конфигурации наших систем у
заказчиков остается больше
свободного пространства для
общего пользования. Террасы,
бассейны, комнаты
переговоров, паркинги и др.

Внутренний блок PKEA для
серверных комнат

Ровное непрерывное охлаждение
с высокой эффективностью –
даже когда за окном -20°C. Готов
к непрерывной работе и легко
подсоединяется к 2 системам
для автоматической смены
режимов и охлаждения
серверной комнаты с
максимальной надежностью.

Выберите свой способ
управления

Широкое разнообразие средств
управления, от простого пользо-
вательского контроллера до
панели дистанционного управ-
ления всей системой. Сенсорная
панель, веб-сервер, контроль
энергопотребления, управление со
смартфона… возможно все!

Максимальная экономия

Вода для бассейна, спа или прачечной
будет нагреваться бесплатно благодаря
остаточному теплу, выделяемому
блоками ECO G.

Воздушная завеса с НЕХ

Воздушные завесы Panasonic
разработаны для ровной и
эффективной работы.

Запирающий вентиль

Если планируется дальнейшее
расширение системы, можно
выполнить инсталляцию с
использованием блоков,
отвечающих будущим
потребностям системы.

Поддержка сетевых
протоколов

Гибкая интеграция в Ваши
проекты KNX / EnOcean / ModBus
/ LonWorks / BACnet обеспе-
чивает полное интерактивное
управление и контроль над
всеми функциональными
параметрами. Предлагается ряд
способов локального или
дистанционного управления всей
системой в интерактивном
режиме.

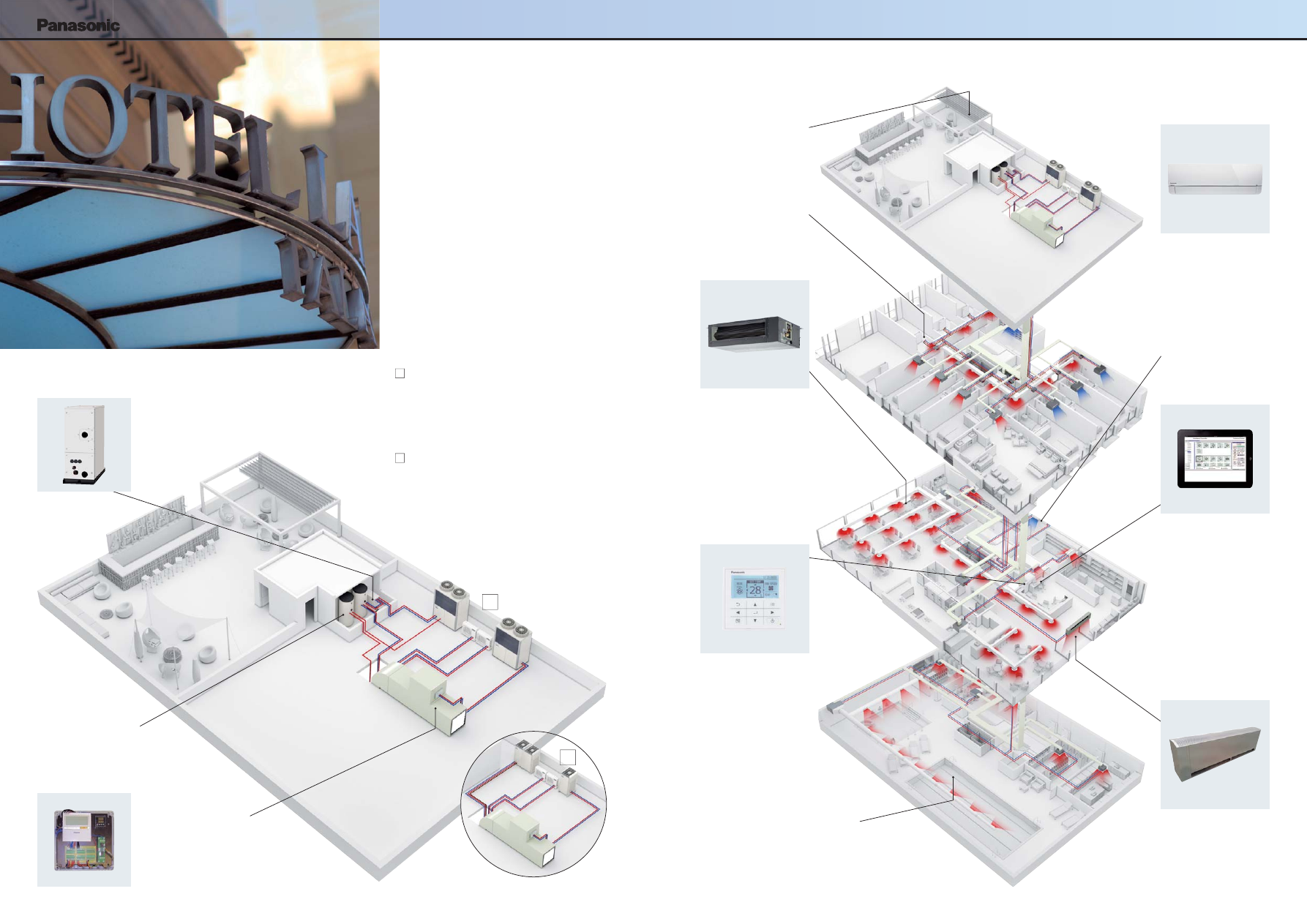

Максимальная экономия.
Максимальный контроль.
Максимальный комфорт.
Все лучшее для всего
Вашего отеля.

Ваш отель получит максимум экономии, управляемости
и комфорта. Panasonic предлагает широчайший выбор
систем HVAC, DHW и вентиляционного оборудования,
позволяющий подобрать наиболее подходящее решение
для ЛЮБОГО проекта.
Энергосбережение, обеспечиваемое нашими системами,
и возможность выбора между электрическим
и газоприводным оборудованием позволят Вам сократить
расходы и снизить эмиссию CO

Решения, предлагаемые Panasonic, гарантируют
не только максимальное соответствие требованиям
заказчика, но и уверенность в результате, которую дает
огромный опыт Panasonic в этой области, а так же
существенное снижение затрат на электроэнергию.

Комплект AHU

Повысьте эффективность своей
системы с помощью агрегата
обработки воздуха AHU и
вентиляционной системы с
рекуперацией энергии.

Бытовое горячее водоснабжение

Бытовое горячее водоснабжение
с системой Air-to-Water или ECO G.

Водяное оборудование

Позволяет получить горячую и холодную воду
для систем отопления и охлаждения (водяные
терминалы Air-to-Water, подогрев пола,
радиаторы отопления…)

Гибридная система

Газоприводная + Электрическая: если

требуется большое количество горячей воды.
•  ECO G (газоприводной тепловой насос).
• Водяной теплообменник.
•  Air-to-Water HT для подачи горячей воды с температурой до 65°C.
•  Комплект узлов AHU для подсоединения ECO G к центральному
  блоку обработки воздуха (AHU).
•  Настенный внутренний блок PKEA для эффективного охлаждения
серверной

комнаты.

Полностью электрическая 2- или 3-трубная:

если

требуется гибкая конфигурация и нет проблем с подачей
электропитания.
•  ECOi (электрическая система VRF).
•  Внутренние блоки с непосредственным испарением хладагента.
•  Комплект узлов AHU для подсоединения ECOi к центральному
  блоку обработки воздуха (AHU).
•  Настенный блок PKEA для эффективного охлаждения серверной
комнаты.
•  Новая система Pump Down, разработанная Panasonic:
  обнаруживает утечку хладагента и активирует его откачку
из

системы.

Широкая линейка
внутренних блоков

Предлагается полный модельный
ряд внутренних блоков, отвечающих
любым потребностям в кондициони-
ровании воздуха. Все блоки осна-
щены датчиком температуры
приточного воздуха и работают
с низким уровнем шума, гаранти-
рующим максимальный комфорт
для гостей. От 1,5 кВт до 30 кВт.

104

105

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

Инновационные решения для розничных
магазинов

Системы охлаждения и обогрева для торговых залов

Инженеры Panasonic разработали оптимальное решение для торговых
и офисных помещений, у которых рентабельность стоит на первом
месте. Комфортный микроклимат является одним из важнейших
факторов, создающих у покупателей хорошее впечатление о магазине.
Используя локальный пульт управления или новую «облачную»
систему управления Panasonic, можно отобразить рабочее состояние
системы охлаждения и обогрева, проанализировать его и
оптимизировать для повышения эффективности, сокращения
длительности работы и увеличения срока службы блоков.

8 причин, почему Panasonic является лучшим решением для
Вашего розничного магазина:

1. Полное решение
2. Гибкость и адаптируемость
3. Экологичность: самая низкая эмиссия СО

4. Комфорт – максимальная удовлетворенность покупателей
5. Возможность дальнейшего расширения
6. Система Рanasonic - одна из наиболее рентабельных за многие годы
7. Высокое качество инсталляционных услуг, предоставляемых
партнерскими компаниями Panasonic
8. Система будет работать даже с 25% подключенных внутренних
блоков. Она не остановится, даже если во время работы произойдет
сбой питания у 25% внутренних блоков.

Блок
веб-интерфейса

(удаленный доступ
через интерфейс)

4-поточный кассет-
ный блок 90 х 90
360°, мощный и
бесшумный

Настенный
внутренний блок
РКЕА для
серверных комнат

Суперэффективная
воздушная завеса
с DX Coil, подсоеди-
ненная к системе
ECOi или PACi

Скрытый
внутренний блок,
мощный и
эффективный

Набор модулей
обработки воздуха,
подсоединенных к
системам ECOi и
PACi

Система Multi-energy (с газопрводными и электрическими блоками), предлагаемая Panasonic, обеспечивает
максимальное энергосбережение и гибкость инсталляции. Может подсоединяться к системам с непосредственным
испарением хладагента, агрегатам для охлаждения воды и вентиляционным системам в качестве центрального
кондиционера AHU.

Газоприводная VRF

ECO G

Конфигурация Multi-energy - газ или электричество

Электрическая VRF

ECOi

Электрическая 1x1

PACi

Электрическая A2W

Air-to-Water

Блок рекуперации
энергии,
подсоединенный
к системе ECOi
для повышения
эффективности
работы

Системный
контроллер

(локальный
доступ)

106

107

НОВИНКА __ 04 ПРОМЫШЛЕННЫЕ VRF-СИСТЕМЫ

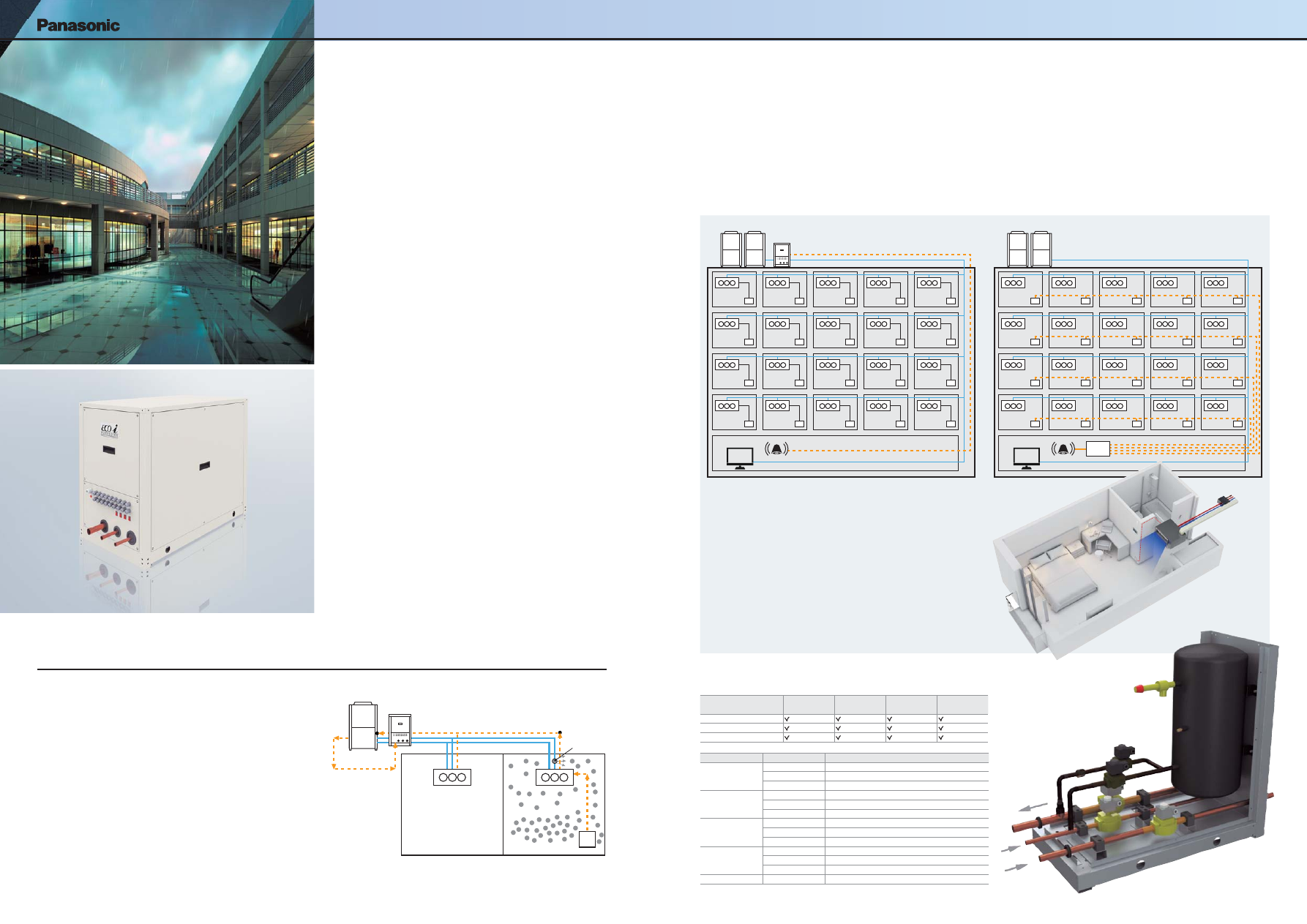

Работа системы Pump Down в случае утечки хладагента

Количество внешних блоков 2-трубная без

приемного бака

2-трубная с
приемным баком

3-трубная без
приемного бака

3-трубная с
приемным баком

1
2
3

ECOi System

Код модели

Описание

2-трубная ECOi

PAW-PUDME1A-1

Откачка хладагента из системы 1 внешнего блока.

PAW-PUDME1A-2

Откачка хладагента из системы 2 внешних блоков

PAW-PUDME1A-3

Откачка хладагента из системы 3 внешних блоков

3-трубная ECOi

PAW-PUDMF2A-1

Откачка хладагента из системы 1 внешнего блока

PAW-PUDMF2A-2

Откачка хладагента из системы 2 внешних блоков

PAW-PUDMF2A-3

Откачка хладагента из системы 3 внешних блоков

2-трубная ECOi

PAW-PUDME1A-1R

Откачка хладагента из системы 1 внешнего блока + Приемный бак 30 л

PAW-PUDME1A-2R

Откачка хладагента из системы 3 внешних блоков + Приемный бак 30 л

PAW-PUDME1A-3R

Откачка хладагента из системы 2 внешних блоков + Приемный бак 30 л

3-трубная ECOi

PAW-PUDMF2A-1R

Откачка хладагента из системы 1 внешнего блока. + Приемный бак 30 л

PAW-PUDMF2A-2R

Откачка хладагента из системы 2 внешних блоков + Приемный бак 30 л

PAW-PUDMF2A-3R

Откачка хладагента из системы 3 внешних блоков + Приемный бак 30 л

Аксессуары (общие)

PAW-PUDRK30L

Приемный бак 30 л

Обнаружение протечек и автоматическая
откачка хладагента

Повышенная безопасность и забота об окружающей среде

Компания Panasonic разработала инновационный способ обнаружения
утечки хладагента, чтобы конечные пользователи были всегда
уверены в безопасности системы для людей, находящихся в здании,
и для окружающей среды. Система Pump Down от Panasonic идеально
подходит для офисов, отелей и общественных зданий, где
безопасность людей является главным приоритетом.
Система непрерывно проверяет возможность утечки хладагента и
выдает сигнал тревоги, прежде чем такая утечка произойдет,
предотвращая существенную потерю хладагента и потенциальную
опасность снижения эффективности системы. Новая система способна
улучшить потенциальную сохранность хладагента примерно до 90%.
В дополнение к обеспечению безопасной и надежной работы, система
Pump Down дает возможность сертифицировать оборудованные ими
здания на более высокий балл BREEAМ и помогает добиться
соответствия действующему стандарту EN378 2008 в помещениях, где
концентрация хладагента превышает практически безопасный уровень
0,44 кг/м

Компания Panasonic разработала два метода обнаружения утечки
хладагента, которые могут использоваться одновременно для полной
защиты персонала и людей, находящихся в здании, а также
окружающей среды.

Система Pump Down

Эта инновационная система откачки хладагента может быть
подсоединена двумя способами:

· С датчиком утечки
· Без датчика утечки, только с использованием нового
алгоритма

Основные функции системы Pump Down:

· Обнаружить утечку хладагента
· Активировать процесс откачки
· Собрать весь газ в приемном баке
· Перекрыть вентили и изолировать газ

Основные особенности:

· Отвечает законодательным нормам
· Защищает персонал
· Защищает окружающую среду
· Снижает эксплуатационные расходы

Panasonic предлагает целенаправленно спроектированное решение с быстрой и простой установкой. Модуль включает
в себя 5 запорных шаровых кранов, 30-литровый бак-накопитель для хладагента и PLC, размещенные в контейнере
IP54. Разъемы на передней панели устройства обеспечивают легкое подсоединение проводов к тревожному
терминалу, преобразователям высокого/низкого давления и датчику(ам) температуры нагнетания конденсаторного
блока.

Прямой метод обнаружения утечки: Самое безопасное решение
для небольших помещений

Этот метод может применяться в любом месте, где не требуется соответствие
стандарту BS EN 378:2008. Датчик утечки подключается через разъем
PAW-EXCT непосредственно к внутреннему блоку, а система откачки хладагента
напрямую подсоединяется к печатной плате главного внешнего блока.
Система откачки будет активирована, как только обнаружится утечка
хладагента в комнате. Сбор хладагента начнется мгновенно, он будет собран
внутри теплообменника внешнего блока, а в крупномасштабных системах – в
специальном приемном баке, приобретаемом отдельно. Такая моментальная
реакция и большая емкость резервуара для сбора хладагента гарантирует
максимальную безопасность для конечных пользователей, находящихся в
здании людей и окружающей среды.
Благодаря эксклюзивному программному обеспечению Panasonic ECOi датчики
утечки связываются с системой Pump Down непосредственно через
подключение P-Link. Это устраняет необходимость в дополнительных
коммуникационных панелях, кабелях и программном обеспечении.

Датчики давления и температуры непрерывно контролируют низкое/высокое
давление и температуру нагнетания конденсаторного блока для
предотвращения потенциальных протечек в местах, не входящих в зону
покрытия детекторов утечки хладагента. Если низкое давление начинает
падать, а температура нагнетания компрессора увеличивается от
предопределенных значений по заданному алгоритму, устройство запустит
последовательность откачки хладагента. Инновационный алгоритм способен
обнаруживать утечку R410A исходя из следующих параметров: высокое
давление, низкое давление, температура нагнетаемого воздуха.

Благодаря элементарно простой установке и удобному интерфейсу
управления, показанному на рис. 1, система Pump Down для
кондиционеров воздуха Panasonic ECOi обеспечивает значительное
сокращение финансовых затрат и времени инсталляции по сравнению
с автономной системой обнаружения протечек, показанной на рис. 2.
Это решение идеально подходит для отелей, офисов и общественных
зданий, в которых безопасность пользователей имеет приоритетное
значение. Такой метод очень рентабелен и позволяет добиться 40%
экономии средств.

После того, как откачка хладагента будет инициирована в результате
обнаружения утечки прямым или непрямым методом, устройство
моментально закроет жидкостные/нагнетательные шаровые краны, а через
тревожный терминал на печатной плате системы Pump Down будет передан
сигнал тревоги с указанием локализации утечки.
Отбор хладагента будет происходить через всасывающую линию
теплообменника(ов) внешних блоков, весь излишек хладагента будет собран
в 30-литровый приемный бак. После полной откачки всасывающая линия
будет перекрыта, и блок перейдет в режим ожидания команды
«Перезагрузка» (Reset) или «Повторная зарядка» (Recharge).

Непрямой метод обнаружения утечки: Уникальный алгоритм PLC для обнаружения утечки хладагента

Рис. 1 Система Pump Down, разработанная Panasonic

Рис. 2 Автономная система обнаружения протечек

Сигнал

Детектор утечки

Комната 1

Комната 2

Утечки!
