Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 18

Пример системы

На нижней панели корпуса внутреннего блока
должно быть предусмотрено смотровое окно
(450 мм х 450 мм или больше) (заказывается
на месте).

• Расширенные возможности подсоединения

воздуховода

• Возможность наружного размещения в

атмосферостойком боксе

• Контроль температуры нагнетаемого воздуха

сокращает возникновение холодных
сквозняков во время обогрева.

• Конфигурируемое управление температурой

воздуха

Модель

S-73ME1E5

S-106ME1E5

S-140ME1E5

S-224ME1E5

S-280ME1E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

220/230/240 В,

1-фазный – 50 Гц

Холодопроизводительность

кВт

7,3

10,6

14,0

22,4

28,0

BTU/ч

25 000

36 000

47 800

76 400

95 500

Теплопроизводительность

кВт

8,0

11,4

16,0

25,0

31,5

BTU/ч

27 000

39 000

54 600

85 300

107 500

Входная
мощность

Охлаждение

кВт

0,480/0,505/0,530

0,520/0,545/0,570

0,600/0,660/0,710

0,870/0,900/0,930

1,270/1,330/1,390

Обогрев

кВт

0,480/0,505/0,530

0,520/0,545/0,570

0,600/0,660/0,710

0,870/0,900/0,930

1,270/1,330/1,390

Сила тока

Охлаждение

2,29/2,30/2,31

2,46/2,46/2,47

2,80/2,90/3,00

4,05/4,06/4,07

6,04/6,06/6,07

Обогрев

2,29/2,30/2,31

2,46/2,46/2,47

2,80/2,90/3,00

4,05/4,06/4,07

6,04/6,06/6,07

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

1,380/1,320/1,260

1,800/1,680/1,500

2,160/2,100/1,980

3,360/3,190/2,980

4,320/4,200/3,960

Выходная мощность
двигателя

кВт

0,2

0,35

0,2

0,4

Внешнее статическое
давление

Па

186

176

167

176

216 (235)*

Уровень мощности звука (L/M/H)

дБ

53/54/55

53/55/56

55/57/58

57/58/59

60/61/62

Звуковое давление (L/M/H)

дБ(A)

42/43/44

42/44/45

44/46/47

46/47/48

49/50/51 (50/51/52)*

Габаритные
размеры

В х Ш х Г

мм

420 x 1065 x 620

450 x 1065 x 620

467 x 1428 x 1,230

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

9,52 (3/8”)

Газовая труба

мм (дюймы)

15,88 (5/8”)

19,05 (3/4”)

22,22 (7/8”)

Дренажная труба

VP-25

Вес Нетто

кг

110

120

Смотровое окно
(450 мм х 450 мм
или больше)

S-224ME1E5 /
S-280ME1E5

S-73ME1E5 /
S-106ME1E5 / S-140ME1E5

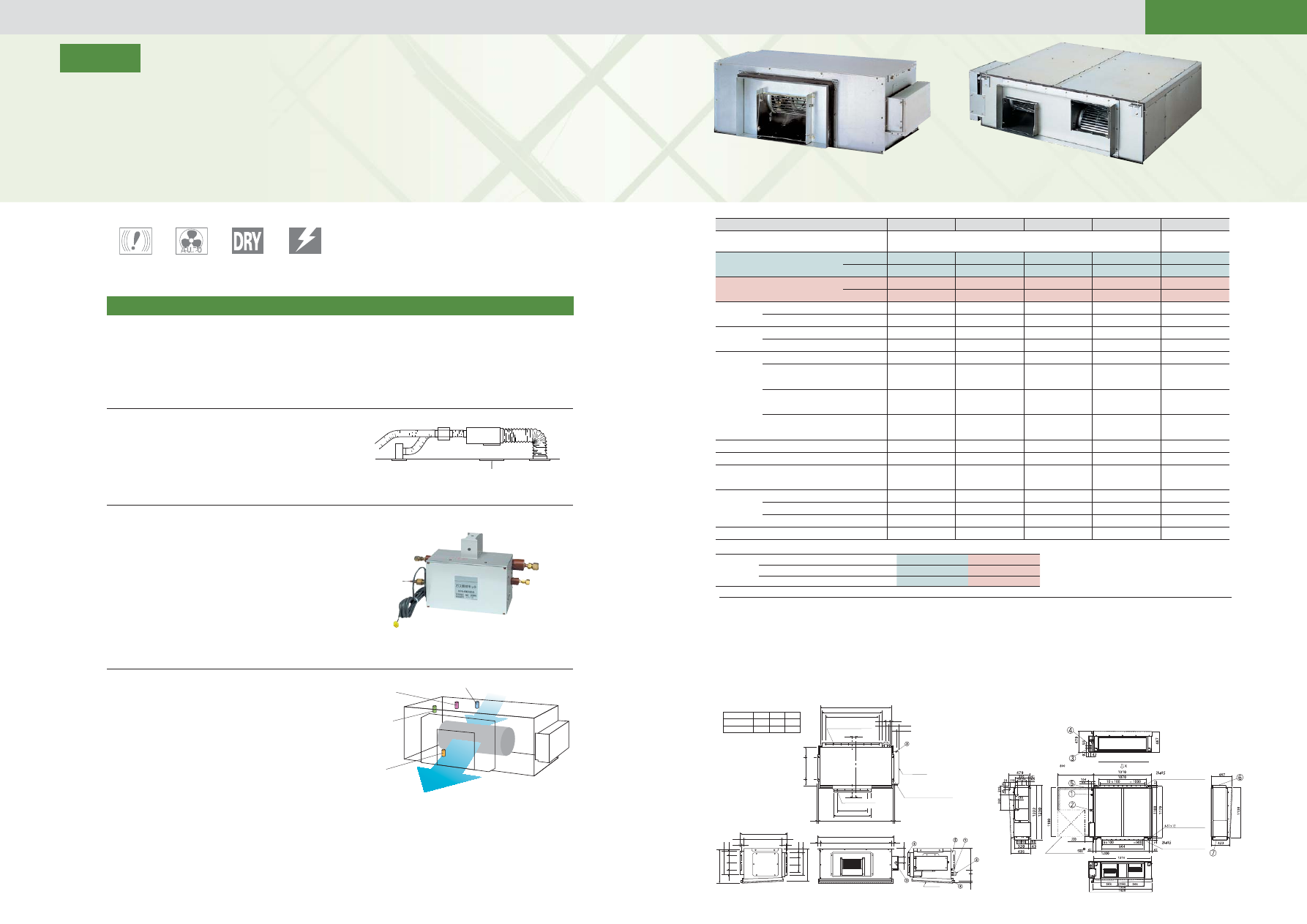

Канальные блоки с высоким статическим давлением
для скрытого монтажа

Канальные с высоким
статическим давлением

Канальные блоки линейки E1 предлагают более гибкую конфигурацию с высоким статическим давлением,
позволяющую увеличить длину воздуховода.

Контроль температуры нагнетаемого
воздуха

• Контроль выходной температуры воздуха

позволяет точно управлять температурой
в помещении.

• Кроме того, он сокращает возникновение

холодных сквозняков во время обогрева.

Ⱦɚɬɱɢɤɬɟɦɩɟɪɚɬɭɪɵɜɫɚɫɵɜɚɟɦɨɝɨɜɨɡɞɭɯɚ

Ⱦɚɬɱɢɤɬɟɦɩɟɪɚɬɭɪɵ
ɧɚɝɧɟɬɚɟɦɨɝɨɜɨɡɞɭɯɚ

Ⱦɚɬɱɢɤ(

Редукционный клапан CZ-P160RVK2

(только для работы на обогрев)

Модели типов 224 и 280 требуют двух редукционных
клапанов на каждый блок при работе на обогрев.
(Если проектом предусмотрена только работа на
охлаждение, этот клапан не требуется). (Также он
не требуется при инсталляции 1:1). Редукционный
клапан значительно повышает эффективность
системы.

Перед проверкой технического
соответствия проконсультируйтесь
с авторизованным дилером Pаnasonic.

Технические особенности

ТИП

Тип Е1: канальные блоки с высоким статическим давлением
Установочные размеры

Контур хладагента (жидкостные трубы) (

9.52)

Контур хладагента (газовые трубы) (

15.88)

Вход питания

Дренаж (20 A / VP25)

Соединительная муфта для всасывающего воздуховода

Соединительная муфта для нагнетательного воздуховода

РАЗМЕР 73-140

ÑÁÒÒÓÏàÎÉÆÍÆÇÅÔ

ÐÏÅÃÆÒÎÜÍÉÂÏÌÓÁÍÉ

ÑÁÒÒÓÏàÎÉÆÍÆÇÅÔÐÏÅÃÆÒÎÜÍÉÂÏÌÓÁÍÉ

ÏÓÃÆÑÒÓÉÆÅÌàÐÏÅÃÆÒÎÏÄÏÂÏÌÓÁ

¬ÏÓÏËÅÌà

ÒÂÏÑÁËÏÎÅÆÎÒÁÓÁ

«ÏÑÏÂËÁ
ÞÌÆËÓÑÏËÏÍÐÏÎÆÎÓÏÃ

ÏÓÃÆÑÒÓÉà

ÐÏÌÎÁàÏËÑÔÇÎÏÒÓÝ

¦ÅÉÎÉ×ÜÉÈÍÆÑÆÎÉàÍÍ

Контур хладагента (жидкостные трубы)

9,52

Контур хладагента (газовые трубы)

Тип

76:

19,05, Тип 96:

22,322

Силовой выход (резиновая втулка

25)

Силовой выход (запасной) (выбивное отверстие

30)

Дренажное отверстие 25 А, резьбовое соединение

Соединительная муфта для всасывающей трубы

Соединительная муфта для нагнетательного воздуховода

РАЗМЕР 224-280

Технические характеристики могут быть изменены
без предварительного уведомления.

* Через установку перемычки.

Общие
примечания:

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Автоматический

перезапуск при

сбое питания

интервалов

holes

(entire circumference)

отверстий

(для подвесных болтов)

отверстий

(для подвесных болтов)

или больше

(зона обслуживания)

или бо

льше

(зона обслуживания)

(расстояние между подвесными болтами)

Вид в направлении стрелки Х

Смотровое

окно

Размеры: мм

Внутренние блоки / Тип E1

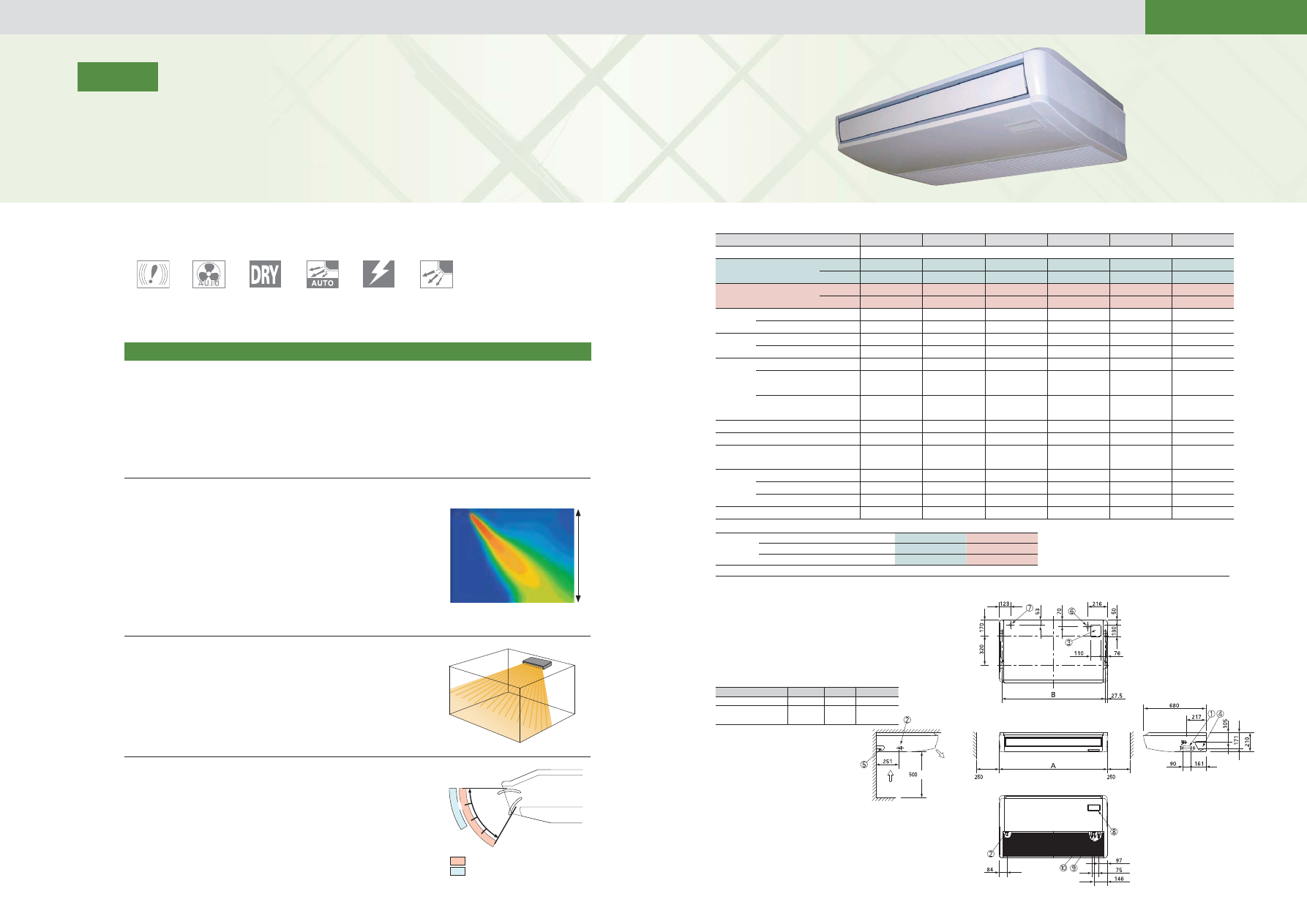

Создание еще более комфортной среды

Распределение воздушного потока повышает
комфортность

Интеллектуальное автоматическое управление
воздушной заслонкой

Распределение воздуха автоматически регулируется
в зависимости от операционного режима.

Большое воздуховыпускное отверстие расширяет воздушный
поток слева направо, позволяя поддерживать комфортную
температуру во всей комнате.

Функция предотвращения сквозняков варьирует амплитуду
покачивания жалюзи, не позволяя воздушному потоку дуть
непосредственно на людей и тем самым повышая комфортность.

• Низкий уровень шума
• Одинаковая высота и глубина корпуса у всех моделей
• Далекое и широкое распространение воздуха
• Простая установка и техническое обслуживание
• Приток свежего воздуха

Модель

S-36MT1E5

S-45MT1E5

S-56MT1E5

S-73MT1E5

S-106MT1E5

S-140MT1E5

Источник питания

220/230/240 В, 1-фазный - 50, 60 Гц

Холодопроизводительность

кВт

3,6

4,5

5,6

7,3

10,6

14,0

BTU/ч

12 000

15 000

19 000

25 000

36 000

47 800

Теплопроизводительность

кВт

4,2

5,0

6,3

8,0

11,4

16,0

BTU/ч

14 000

17 000

21 000

27 000

39 000

54 600

Входная
мощность

Охлаждение

кВт

0,028/0,029/0,029

0,031/0,032/0,032

0,043/0,043/0,044

0,073/0,074/0,075

0,085/0,086/0,088

Обогрев

кВт

0,028/0,029/0,029

0,028/0,028/0,029

0,031/0,031/0,032

0,042/0,042/0,043

0,072/0,073/0,074

0,084/0,085/0,086

Сила тока

Охлаждение

0,26/0,24/0,23

0,28/0,26/0,24

0,38/0,35/0,33

0,62/0,57/0,53

0,69/0,63/0,60

Обогрев

0,26/0,24/0,23

0,28/0,26/0,25

0,38/0,35/0,34

0,62/0,57/0,55

0,69/0,63/0,62

Вентилятор

Тип

Сирокко

Скорость
воздушного потока
(H/M/L)

м/ч

720/600/540

780/660/540

1,100/900/840

1,650/1,380/1,200

1,800/1,560/1,320

Выходная
мощность
двигателя

кВт

0,03

0,04

0,08

Уровень мощности звука (L/M/H) дБ

41/43/46

41/44/47

44/47/49

46/49/52

48/51/54

Звуковое давление (L/M/H)

дБ(A)

30/32/35

30/33/36

33/36/38

35/38/41

37/40/43

Габаритные
размеры

В х Ш х Г

мм

210 x 910 x 680

210 x 1180 x 680

210 x 1595 x 680

Соедини-
тельные
трубы

Жидкостная труба мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-20

Вес Нетто

кг

Технические характеристики могут быть изменены
без предварительного уведомления.

60¡

Обогрев: F1 - F5

Охлаждение: F1 - F3

4 м

Потолочные

Блоки для потолочного монтажа

Потолочные модели Т1 оснащены вентиляторным двигателем постоянного тока для более эффективной
и тихой работы. Все блоки имеют одинаковую высоту и глубину для единообразного внешнего вида
в смешанной инсталляции. Приток свежего воздуха улучшает качество воздуха в помещении.

Технические особенности

ТИП

Тип T1 Потолочные
Установочные размеры

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Внутренние блоки / Тип T1

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

Дренажное отверстие VP20 (внутренний диаметр

26,

шланг в комплекте)

Левый дренажный патрубок

Верхний порт для выходной трубы (выбивное отверстие)

Правый порт для выходной трубы (выбивное отверстие)

Выходной порт для левой дренажной трубы (выбивное отверстие)

Входной порт для кабеля питания (выбивное отверстие

40)

Входное отверстие для провода пульта ДУ

Монтажная площадка беспроводного пульта ДУ

Газовая труба контура хладагента

Тип

36-56:

12,7 (1/2”)

Тип

73-140:

15,88 (5/8”)

10.

Жидкостная труба контура хладагента

Тип

36-56:

6,35 (1/4”)

Тип

73-140:

9,52 (3/8”)

Тип 36~56

Тип 73

Тип 106~140

A (корпус)

910

1,180

1,595

B (Интервал между
подвесными болтами)

855

1,125

1,540

или больше

(доступ для обслуживания)

или больше

(доступ для обслуживания)

или больше

Выпуск воздуха

Забор воздуха

Передняя

сторона

Размеры: мм

(расстояние между подвесными болтами)

(р

асстояние между

по

двесными бо

лт

ами)

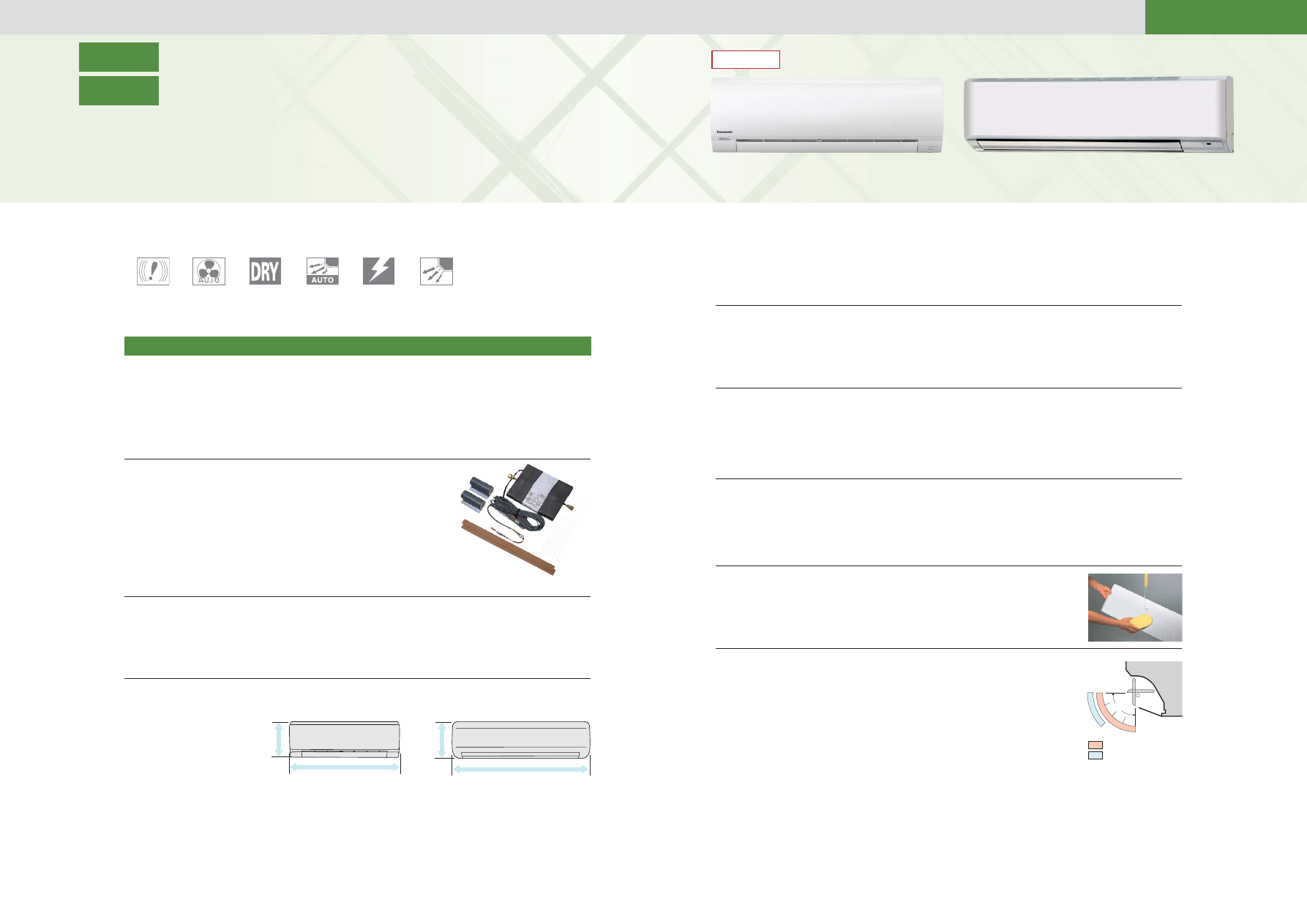

Внутренние блоки / Тип К2-К1

• Закрытое воздуховыпускное отверстие
• Уменьшенные размеры и легкий вес упрощают

установку

• Бесшумная работа
• Гладкая и прочная поверхность корпуса
• 3-стороннее подсоединение труб

• Моющаяся передняя панель
• Распределение воздуха автоматически

регулируется в зависимости от операционного
режима.

• Противоплесневые моющиеся фильтры входят

в комплекте

Распределение воздуха автоматически регулируется
в зависимости от операционного режима.

Закрытое воздуховыпускное отверстие

Бесшумная работа

Гладкая и прочная поверхность корпуса

3-стороннее подсоединение труб к внутреннему блоку

Моющаяся передняя панель

Компактные внутренние блоки упрощают установку

При выключении питания устройства заслонка полностью закрывается, чтобы предотвратить
попадание пыли внутрь корпуса и сохранить чистоту оборудования.

Благодаря низкому уровню шума эти внутренние блоки отлично подходят для установки
в больницах и отелях.

Благодаря гладкому покрытию эти блоки хорошо вписываются в современный интерьер.
А компактный дизайн позволяет устанавливать их даже на небольших площадях.

Выходной патрубок может быть направлен в одну из трех сторон: назад, вправо или влево,
что упрощает инсталляцию.

Лицевую панель внутреннего блока можно легко снять и промыть водой
для удобства обслуживания.

Угол распределения выходного потока автоматически меняется при работе
на охлаждение или обогрев.

90¡

Обогрев: F1 - F5

Охлаждение: F1 - F3

CZ-P56SVK2 (для моделей 22 - 56)

CZ-P160SVK2 ((для моделей 73 - 106)

Комплект внешнего расширительного клапана

Настенные

Настенные внутренние блоки К1 имеют стильную гладкую панель, которая не только прекрасно смотрится,
но и легко чистится. Небольшие размеры и вес, а также низкий уровень шума делают эти модели
прекрасным выбором для небольших офисов и других коммерческих приложений.

870 мм

290 мм

300 мм

1065 мм

Для сокращения уровня шума расширительного клапана.
(дополнительный аксессуар).

Технические особенности

S-45MK1E5 / S-56MK1E5 /
S-73MK1E5 / S-106MK1E5

S-22MK2E5 / S-28MK2E5 / S-36MK2E5

ТИП

Тип K2

Тип K1

НОВИНКА

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Интелектуальное

автоматическое

управление

заслонкой

Автоматический

перезапуск при

сбое питания

Веерное

распределение

воздушного

потока

ÍÍ

Размеры: мм

2 Газовая труба

1 Жидкостная труба

3 Дренажная труба

Вид спереди

S-45MK1E5 / 56MK1E5 / 73MK1E5 / 106MK1E5

S-22MK2E5 / S-28MK2E5 / S-36MK2E5

4 Задняя панель

5 Отверстия для труб и проводов

Тип K2: Настенные
Установочные размеры

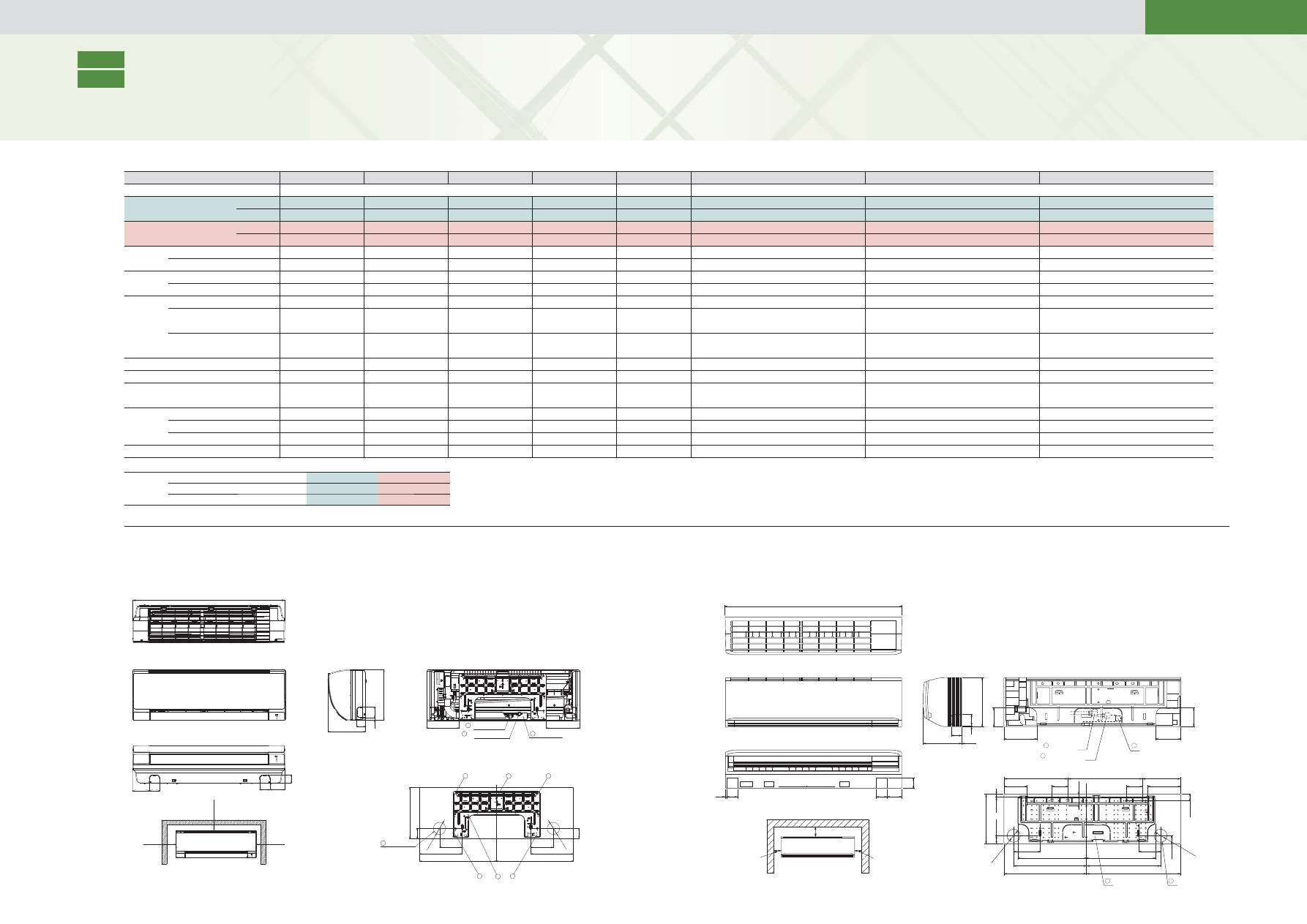

Модель

S-22MK2E5

S-28MK2E5

S-36MK2E5

S-45MK1E5

S-56MK1E5

S-73MK1E5

S-106MK1E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

Холодопроизводительность

кВт

2,20

2,80

3,60

4,5

5,6

7,3

10,6

BTU/ч

7 500

9 600

12 300

15 000

19 000

25 000

36 000

Теплопроизводительность

кВт

2,50

3,20

4,20

5,0

6,3

8,0

11,4

BTU/ч

8 500

10 900

14 300

17 000

21 000

27 000

39 000

Входная
мощность

Охлаждение

кВт

0,25

0,30

0,020/0,020/0,021

0,029/0,030/0,030

0,056/0,057/0,057

0,059/0,060/0,060

Обогрев

кВт

0,25

0,30

0,020/0,020/0,021

0,029/0,030/0,030

0,056/0,057/0,057

0,067/0,068/0,068

Сила тока

Охлаждение

0,21

0,23

0,25

0,27/0,26/0,23

0,36/0,35/0,32

0,59/0,58/0,52

0,63/0,62/0,55

Обогрев

0,21

0,23

0,25

0,27/0,26/0,23

0,36/0,35/0,32

0,59/0,58/0,52

0,70/0,70/0,62

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

540/450/390

570/500/390

655/540/390

720/630/510

840/720/630

1,080/870/690

1,140/990/780

Выходная мощность
двигателя

кВт

0,03

0,047

Уровень мощности звука (L/M/H)

дБ

51/48/44

52/49/44

55/51/44

41/45/49

51/55/58

53/56/60

Звуковое давление (L/M/H)

дБ(A)

29/33/36

29/34/37

29/36/40

30/34/38

32/36/40

40/44/47

42/45/49

Габаритные
размеры

В х Ш х Г

мм

290 x 870 x 214

300 x 1065 x 230

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

Вес Нетто

кг

14,5

Контур хладагента (жидкостная труба),

тип 45-56 / 73-106,

6,35 (1/4”) /

9,52 (3/8”) (с раструбом)

Контур хладагента (газовая труба),

тип 45-56 / 73-106,

12,7 (1/2”) /

15,88 (5/8”)(с раструбом)

Дренажный шланг VP13 (внешний диаметр

18)

Задняя панель (PL черная)

Отверстия для труб и проводов (

80)

Настенные

Технические характеристики могут быть изменены
без предварительного уведомления.

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Тип K1: Настенные
Установочные размеры

ТИП

870

214

290

183

190

Ƚɚɡɨɜɚɹɬɪɭɛɚ

ɀɢɞɤɨɫɬɧɚɹɬɪɭɛɚ

Ⱦɪɟɧɚɠɧɵɣɲɥɚɧɝ

ɦɦ

ɢɥɢɛɨɥɶɲɟ

ɦɦ

ɢɥɢɛɨ

ɥɶɲɟ

ɦɦ
ɢɥɢɛɨɥɶɲɟ

ȼɢɞɫɩɟɪɟɞɢ

241.5

Ø70

241.5

128

Ø70

438.5

290

Ɉɬɜɟɪɫɬɢɹ

ɞɥɹɬɪɭɛɢɩɪɨɜɨɞɨɜ

Размеры: мм

Контур хладагента

(жидкостные

трубы)

6,35 (1/4”) (с раструбом)

Контур хладагента

(газовые

трубы)

12,7 (1/2”) (с раструбом)

Дренажный шланг VP13 (наружный диаметр

16)

Задняя панель (PL черная)

Крепежные отверстия на задней панели

(круглые

отверстия

5 или 5 x 13 овальных отверстий)

Отверстия для труб и спирали (

70)

Внутренние блоки / Тип К2-К1

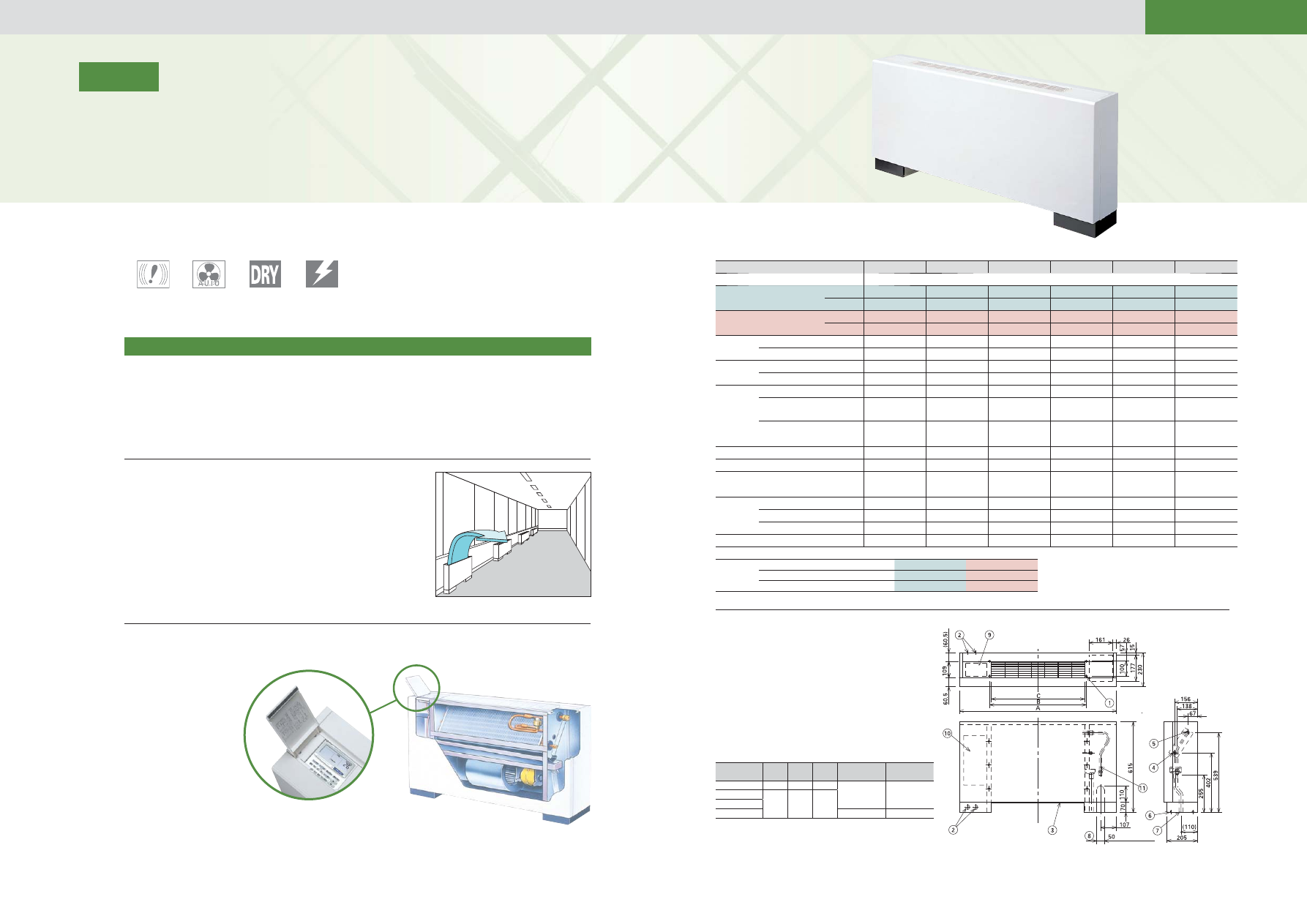

• Трубы могут быть подведены к блоку снизу или сзади
• Простая установка
• Передняя панель полностью открывается для удобства обслуживания
• Подвижная решетка воздуховыпускного отверстия обеспечивает гибкий воздушный поток

Модель

S-22MP1E5

S-28MP1E5

S-36MP1E5

S-45MP1E5

S-56MP1E5

S-71MP1E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

BTU/ч

7 500

9 600

12 000

15 000

19 000

24 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

8,0

BTU/ч

8 500

11 000

14 000

17 000

21 000

27 000

Входная
мощность

Охлаждение

кВт

0,051/0,056/0,061

0,079/0,085/0,091

0,116/0,126/0,136

0,150/0,160/0,170

Обогрев

кВт

0,036/0,040/0,045

0,064/0,070/0,076

0,079/0,091/0,101

0,110/0,120/0,130

Сила тока

Охлаждение

0,24/0,25/0,26

0,37/0,38/0,39

0,54/0,56/0,58

0,70/0,72/0,73

Обогрев

0,17/0,18/0,19

0,30/0,31/0,32

0,37/0,41/0,43

0,52/0,54/0,56

Вентилятор

Тип

Сирокко

Скорость воздушного
потока (H/M/L)

м/ч

420/360/300

540/420/360

720/540/480

900/780/660

1,020/840/720

Выходная
мощность
двигателя

кВт

0,01

0,02

0,03

0,06

Уровень мощности звука (L/M/H)

дБ

39/41/44

40/46/50

42/46/49

42/47/50

46/49/52

Звуковое давление (L/M/H)

дБ(A)

28/30/33

29/35/39

31/35/38

31/36/39

35/38/41

Габаритные
размеры

В х Ш х Г

мм

615 x 1065 x 230

615 x 1380 x 230

Соедини-
тельные
трубы

Жидкостная труба

мм (дюймы)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба

мм (дюймы)

12,7 (1/2”)

15,88

Дренажная труба

VP-20

Вес Нетто

кг

Эффективное кондиционирование воздуха
по периметру комнаты

Стандартный проводной пульт дистанционного
управления может быть вмонтирован в корпус

Напольные

Компактные напольные блоки типа P1 — идеальное решение для
кондиционирования воздуха по периметру помещения. Стандартный
проводной контроллер может быть размещен в корпусе блока.

Технические особенности

Тип P1 Напольные
Установочные размеры

Размеры: мм

Отверстия 4 x

12 (для крепления к полу)

Силовой выход

Воздушный фильтр

Контур хладагента (жидкостные трубы)

Контур хладагента (газовые трубы)

Болт для регулировки уровня

Дренажное отверстие VP20 (с виниловым шлангом)

Порт для подсоединения контура хладагента

(нижний или тыловой)

Площадка для монтажа операционного переключателя

(пульта ДУ RCS-SH80AG)

10.

Коробка электрокомпонентов

11.

Дополнительная медная труба для подсоединения газовой линии

Выбивное отверстие

Внутренний

блок

Жидкостные

трубы

Газовые

трубы

Тип 22 - 36

1,065

665

632

6,35 (1/4”)

12,7 (1/2”)

Тип 45

1,380

980

947

Тип 56

Тип 71

9,52 (3/8”)

15,88 (5/8”)

ТИП

Технические характеристики могут быть изменены
без предварительного уведомления.

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Внутренние блоки / Тип Р1

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Автоматический

перезапуск при

сбое питания

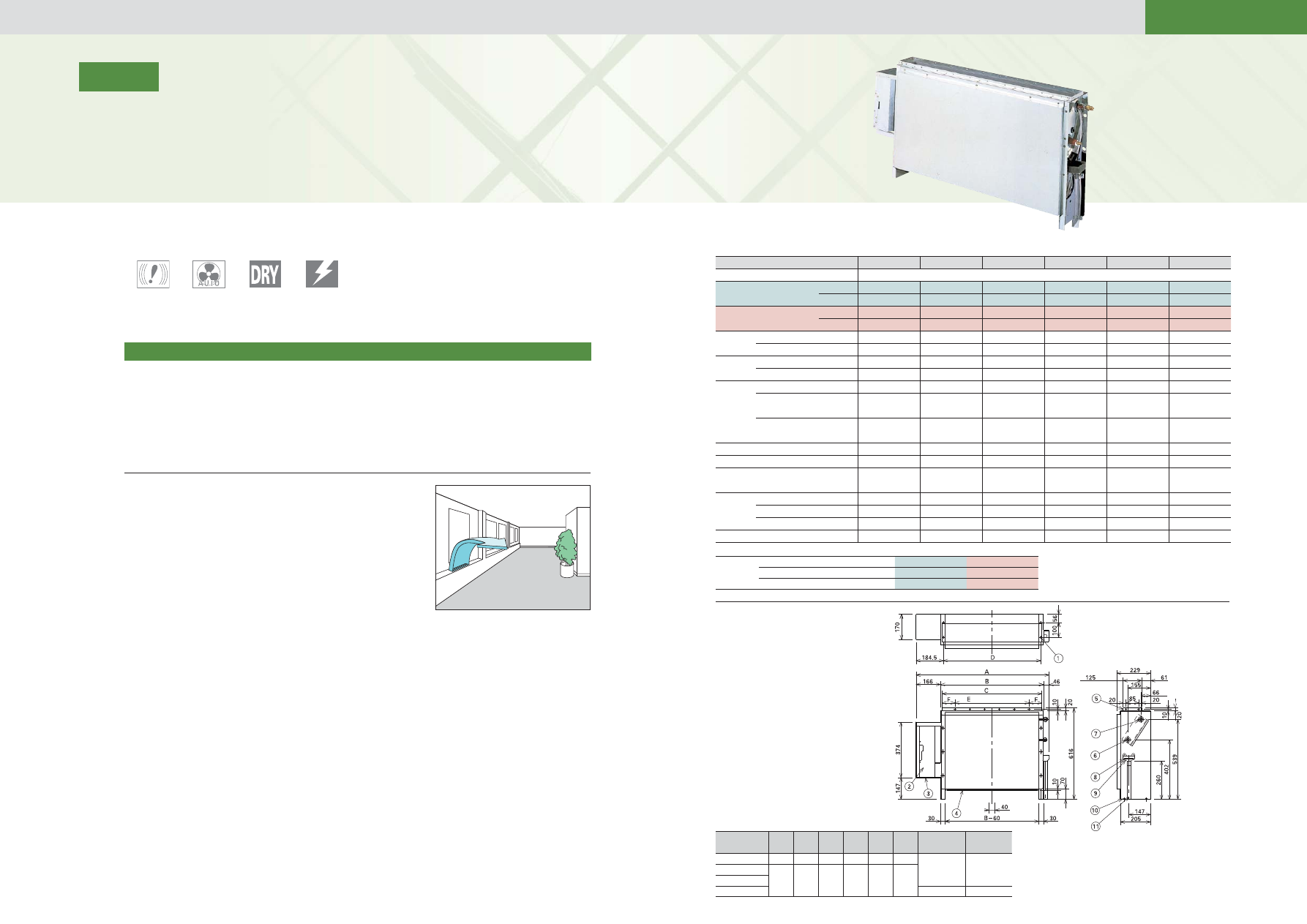

Периферийное кондиционирование воздуха,
не нарушающее интерьер

• Рама основания для скрытой заказной установки
• Съемные фильтры в комплекте
• Трубы могут подсоединяться к блоку как снизу, так и сзади
• Простая установка

Модель

S-22MR1E5

S-28MR1E5

S-36MR1E5

S-45MR1E5

S-56MR1E5

S-71MR1E5

Источник питания

220/230/240 В, 1-фазный – 50, 60 Гц

Холодопроизводительность

кВт

2,2

2,8

3,6

4,5

5,6

7,1

BTU/ч

7 500

9 600

12 000

15 000

19 000

24 000

Теплопроизводительность

кВт

2,5

3,2

4,2

5,0

6,3

8,0

BTU/ч

8 500

11 000

14 000

17 000

21 000

27 000

Входная
мощность

Охлаждение

кВт

0,051/0,056/0,061

0,079/0,085/0,091

0,116/0,126/0,136

0,150/0,160/0,170

Обогрев

кВт

0,036/0,040/0,045

0,064/0,070/0,076

0,079/0,091/0,101

0,110/0,120/0,130

Сила тока

Охлаждение

0,24/0,25/0,26

0,37/0,38/0,39

0,54/0,56/0,58

0,70/0,72/0,73

Обогрев

0,17/0,18/0,19

0,30/0,31/0,32

0,37/0,41/0,43

0,52/0,54/0,56

Вентилятор

Тип

Сирокко

Скорость
воздушного потока
(H/M/L)

м/ч

420/360/300

540/420/360

720/540/480

900/780/660

1,020/840/720

Выходная
мощность
двигателя

кВт

0,01

0,02

0,03

0,06

Уровень мощности звука (L/M/H) дБ

39/41/44

40/46/50

42/46/49

46/49/52

Звуковое давление (L/M/H)

дБ(A)

28/30/33

29/35/39

31/35/38

31/36/39

35/38/41

Габаритные
размеры

В х Ш х Г

мм

616 x 904 x 229

616 x 1219 x 229

Соедини-
тельные
трубы

Жидкостная труба дюймы (мм)

6,35 (1/4”)

9,52 (3/8”)

Газовая труба 410 A дюймы (мм)

12,7 (1/2”)

15,88 (5/8”)

Дренажная труба

VP-20

Вес Нетто

кг

Скрытые напольные

Имея глубину корпуса всего 229 мм, блоки R1 могут быть скрыто установлены
по периметру для мощного и эффективного кондиционирования воздуха.

Технические особенности

Тип R1: Скрытые Напольные
Установочные размеры

Размеры: мм

Отверстия 4 x

12 (для крепления к полу)

Коробка электрокомпонентов

Силовой выход

Воздушный фильтр

Соединительный патрубок

для нагнетательного воздуховода

Порт для подсоединения контура хладагента

(жидкостные

трубы)

Порт для подсоединения контура хладагента

(газовые

трубы)

Дренажный фильтр

Лоток для сбора конденсата

10.

Болт для регулировки уровня

11.

Дренажное отверстие VP20

(с виниловым шлангом)

(внутренний размер)

(расстояние между
отверстиями = 100)

Технические характеристики могут быть изменены без
предварительного уведомления.

Внутренний

блок

Жидкостные

трубы

Газовые

трубы

Тип 22 - 36

904

692

672

665

500

6,35 (1/4”)

12,7 (1/2”)

Тип 45

1,219

1,007

1,002

980

900

Тип 56

Тип 71

9,52 (3/8”)

15,88 (5/8”)

ТИП

Общие
примечания

Номинальные условия:

Охлаждение

Обогрев

Температура воздуха внутри помещения

27°C DB / 19°C WB

20°C DB

Температура воздуха вне помещения

35°C DB / 24°C WB

7°C DB / 6°C WB

Функция

самодиагностики

Автоматическое

управление

вентилятором

Мягкое

осушение

Автоматический

перезапуск при

сбое питания

Внутренние блоки / Тип R1

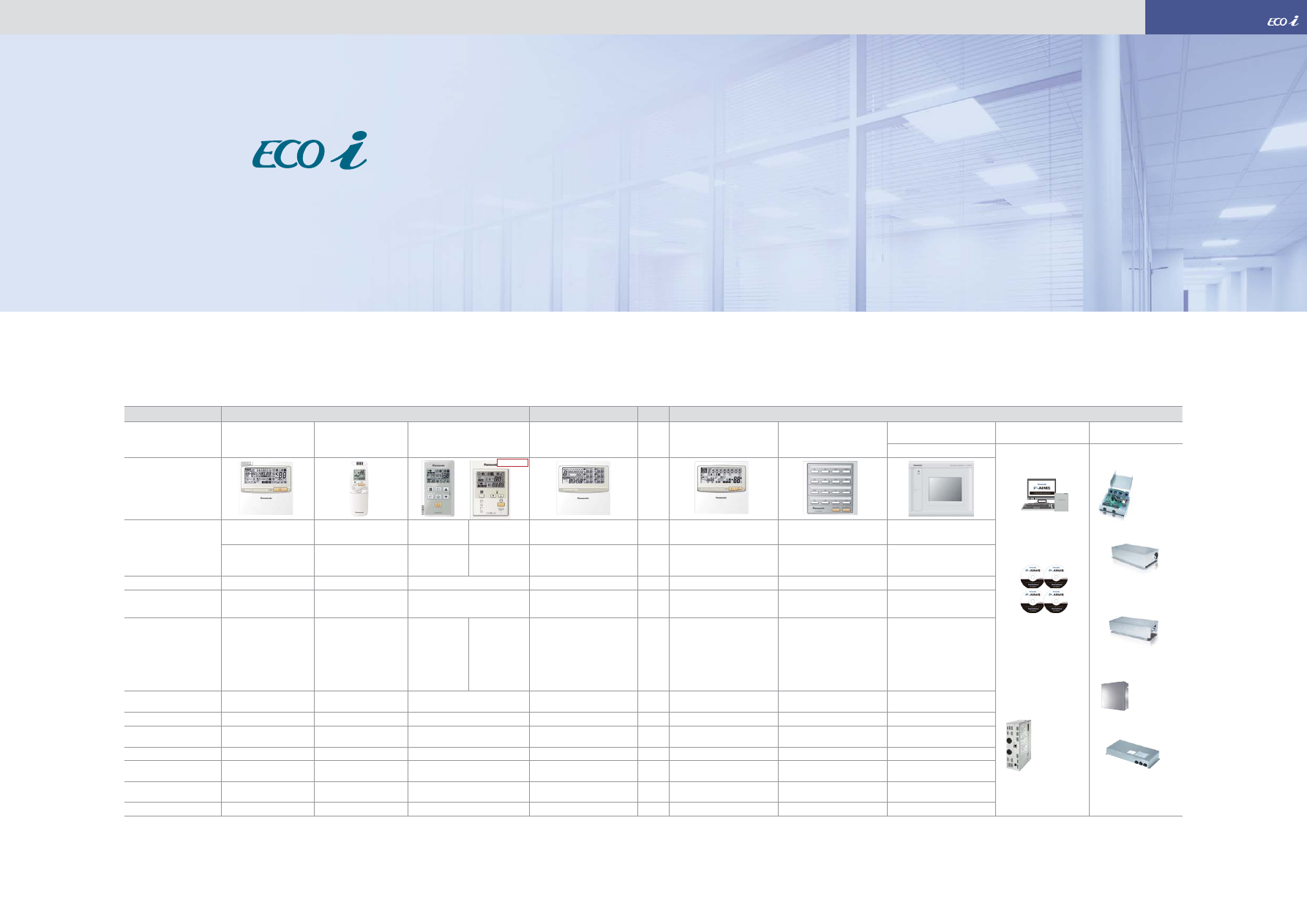

ОПЕРАЦИОННАЯ СИСТЕМА

СИСТЕМЫ ИНДИВИДУАЛЬНОГО УПРАВЛЕНИЯ

РАБОТА ПО ТАЙМЕРУ

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ

Требования

Нормальная работа

Управление из любого
места комнаты

Быстрое и легкое управление

Программа на сутки и на неделю

Управление различными
функциями с центральной
станции

Только включение/выключение
с центральной станции

Упрощенная схема
распределения нагрузки (LDR)
на каждого пользователя

Система BMS на базе ПК

Соединение с контроллером
3-й стороны

Сенсорная панель

Внешний вид

Тип, название модели

Пульт дистанционного
управления с таймером
(проводной)

Беспроводной пульт ДУ

Упрощенный
пульт ДУ

Пульт ДУ с
подсветкой

Таймер с графиком работы

Системный контроллер

Контроллер включения/
выключения

Интеллектуальный контроллер

CZ-RTC2

CZ-RWSU2
CZ-RWSY2
CZ-RWSL2

CZ-RWSC2
CZ-RWST2
CZ-RWSK2

CZ-RE2C2

CZ-RELC2

CZ-ESWC2

CZ-64ESMC2

CZ-ANC2

CZ-256ESMC2
(CZ-CFUNC2)

Встроенный термостат

•

—

Количество управляемых
внутренних блоков

1 группа, 8 блоков

64 группы, до 64 блоков

16 групп, до 64 блоков

64 блока х 4 системы,
до 256 блоков

Ограничения использования

• Допускается
подключение до
2 контроллеров на группу

• Допускается
подключение до
2 контроллеров
на группу

—

• Требуется подача питания
от системного контроллера
• При отсутствии системного
контроллера возможно
подсоединение к разъему
Т10 внутреннего блока.

• К одной системе можно
подключить до
10 контроллеров
• Возможно подключение
основного/вспомогательного
пульта ДУ
(1 основной + 1 вспомогат.)
• Возможна эксплуатация
без пульта ДУ.

• К одной системе можно
подключить до 8 контроллеров
(4 основных + 4 вспомогательных).
• Использование без пульта
ДУ невозможно.

• Для трех и более систем
необходима инсталляция
адаптера связи

CZ-CFUNC2

Функция включения/
выключения

•

—

•

Выбор режима

•

—

•

—

•

Установка скорости
вентилятора

•

—

•

—

•

Установка температуры

•

—

•

—

•

Направление воздушного
потока

•

—

•

—

•

Переключение Разрешить/
Запретить

—

•

Программа на неделю

•

—

•

—

•

Средства управления
системой

Широкий выбор средств управления, отвечающий
потребностям различных приложений

Адаптер

интерфейс

Адаптер связи

Системы

веб-интерфейса

Дополнительное

программное

обеспечение

CZ-CSWKC2

CZ-CWEBC2

*Требуется ПК

(местная
поставка)

CZ-CSWAC2

CZ-CSWWC2

CZ-CSWGC2

CZ-CSWBC2

CZ-CAPDC2

Интерфейс

LonWorks

CZ-CAPC2

CZ-CAPBC2

CZ-CFUNC2

CZ-CLNC2

Согласователь работы

Seri-Para I/O для

каждого внутреннего

блока

Программное

обеспечение P-AIMS

До 1024 блоков

1. Ввод установок с основного устройства невозможен, если подключен пульт ДУ. (Используйте для ввода установок пульт ДУ)
* Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

Согласователь работы

Seri-Para I/O для каждого

внутреннего блока

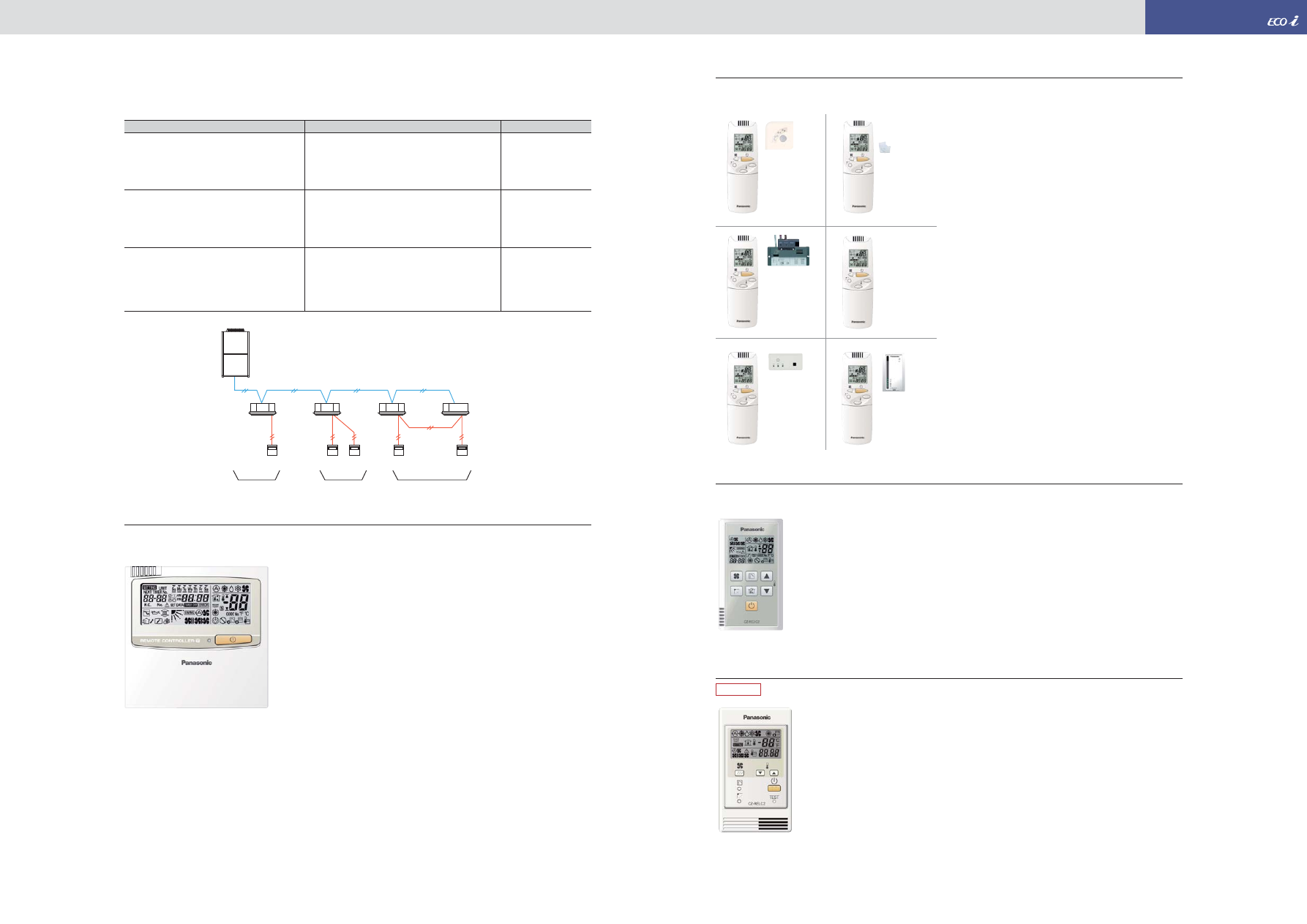

Средства управления системой

НОВИНКА

Возможности управления

Название компонента, номер модели

Количество

Стандартные функции управления
• Управление различными операциями внутреннего блока

с помощью проводного или беспроводного пульта ДУ.

• Установка приоритета режима охлаждения или обогрева
для внешнего блока с пульта ДУ.
• Переключение между датчиком на пульте ДУ
и корпусе устройства.

Пульт дистанционного управления таймером
CZ-RTC2
Упрощенный пульт ДУ
CZ-RE2C2
Беспроводной пульт ДУ
CZ-RWSY2 / CZ-RWSU2 / CZ-RWSL2 / CZ-RWSC2 / CZ-RWSK2 /
CZ-RWST2

По 1 устройству
на каждый тип

(1) Групповое управление
• Групповое управление всеми внутренними блоками.
• Работа всех внутренних блоков в одинаковом режиме.
• Возможно подключение до 8 блоков.
• Если используется датчик на корпусе, включение/

выключение заданной температуры для каждого
внутреннего блока возможно с пульта ДУ.

Пульт дистанционного управления таймером
CZ-RTC2
Упрощенный пульт ДУ
CZ-RE2C2
Беспроводной пульт ДУ
CZ-RWSU2 / CZ-RWSC2

1 устройство

(2) Управление с помощью основного/вспомогательного
пульта ДУ
• До 2 пультов ДУ на внутренний блок
(Возможно подключение основного пульта ДУ).
• Кнопка, нажатая последней, имеет приоритет.
• Программирование таймера возможно
со вспомогательного пульта ДУ.

Основной или вспомогательный
Пульт дистанционного управления таймером
CZ-RTC2
Упрощенный пульт ДУ
CZ-RE2C2
Беспроводной пульт ДУ
CZ-RWSY2 / CZ-RWSU2 / CZ-RWSL2 / CZ-RWSC2 / CZ-RWSK2 /
CZ-RWST2

По необходимости

Системы индивидуального управления

ПРИМЕР
СИСТЕМЫ
ECOi

Пульт ДУ

Стандартное

управление

(2) Управление с

основного/вспомогат.

пульта ДУ

(1) Групповое управление

Основной

Вспомогат.

Пульт дистанционного управления c таймером (CZ-RTC2)

Упрощенный пульт ДУ (CZ-RE2C2)

Пульт ДУ с подсветкой (CZ-RELC2)

Беспроводной пульт ДУ

Основной пульт ДУ ВКЛ./ВЫКЛ.

• Смена операционного режима (охлаждение,

обогрев, осушение, авто, вентиляция)

• Установка температуры (охлаждение/

осушение: 18-30°С, обогрев: 16-30°С)

• Управление скоростью вентилятора

(H/ M/ L и Aвто)

• Регулировка направления воздушного потока

Функция отображения реального времени
в 24-часовом формате

• Индикатор дня недели.

Программа на неделю

• Программирование до 6 установок / сутки

и до 42 установок / неделю.

Функция работы в пустой комнате (Outing)

• Эта функция предотвращает снижение или

повышение температуры в комнате в случае
длительного отсутствия ее обитателей.

Функция сна (Sleeping)

• Эта функция управляет температурой

в комнате для комфортного сна.

До 8 внутренних блоков могут управляться
одним пультом ДУ.

Возможно управление как основным, так
и вспомогательным пультом ДУ.

Для одного внутреннего блока могут быть
установлены 2 пульта ДУ (основной
и вспомогательный).

Пульт ДУ с простыми функциями и базовыми возможностями
управления

• Подходит для комнат общего пользования или отелей, где не требуются

подробные функции управления

• Выполняемые функции: ВКЛ./ВЫКЛ., переключение операционных

режимов, установка температуры, переключение скорости воздушного
потока, индикация неисправностей и самодиагностика

• Групповой контроль до 8 внутренних блоков
• Совместное управление основным и вспомогательным пультами ДУ

возможно с использованием упрощенного или проводного пульта ДУ
(до 2 пультов)

Возможно управление как основным,
так и вспомогательным пультом ДУ

• Для одного внутреннего блока могут быть

установлены 2 пульта ДУ (основной
и вспомогательный).

При использовании CZ-RWSC2 становится
возможным беспроводное управление
всеми внутренними блоками

• При установке отдельного приемника сигналов

ДУ в другой комнате становится возможным
также управление из этой комнаты.

• Автоматическая работа блоков, активируемая

аварийной кнопкой, возможна даже в том
случае, если утерян пульт ДУ или разрядились
батарейки.

Предусмотрены также другие функции,
такие как установка температуры,
переключение операций, установка
направления воздушного потока /скорости
вентилятора и др.

Автономная работа режима вентиляции

При коммерческой инсталляции вытяжных
вентиляторов и вентиляторов обдува
теплообменников ими можно управлять с пульта
ДУ (взаимозамкнутая работа с включением/
выключением внутреннего блока или автономной
вентиляции).

Габаритные размеры:
(В х Ш х Г)
120 x 120 x 16 мм

Габаритные размеры:
(В х Ш х Г) 120 x 70 x 17 мм

Тип Y1
CZ-RWSY2

Тип U1
CZ-RWSU2

Тип K1
CZ-RWSK2

Тип L1
CZ-RWSL2

Тип T1 / D1
CZ-RWST2

Для всех
внутренних
блоков
CZ-RWSC2

Габаритные размеры:
(В х Ш х Г) 120 x 70 x 16 мм

• ЖК-дисплей с подсветкой
• Выполняемые функции: ВКЛ./ВЫКЛ., переключение операционных

• Встроенный датчик температуры
• Групповой контроль до 8 внутренних блоков

Пульт ДУ с подсветкой, простыми и понятными функциями

НОВИНКА

Средства управления системой

содержание .. 16 17 18 19 ..
