Метран. Каталог средств измерений (2024 год) - часть 5
202
Защитные гильзы 2000
ОБЩЕЕ ОПИСАНИЕ

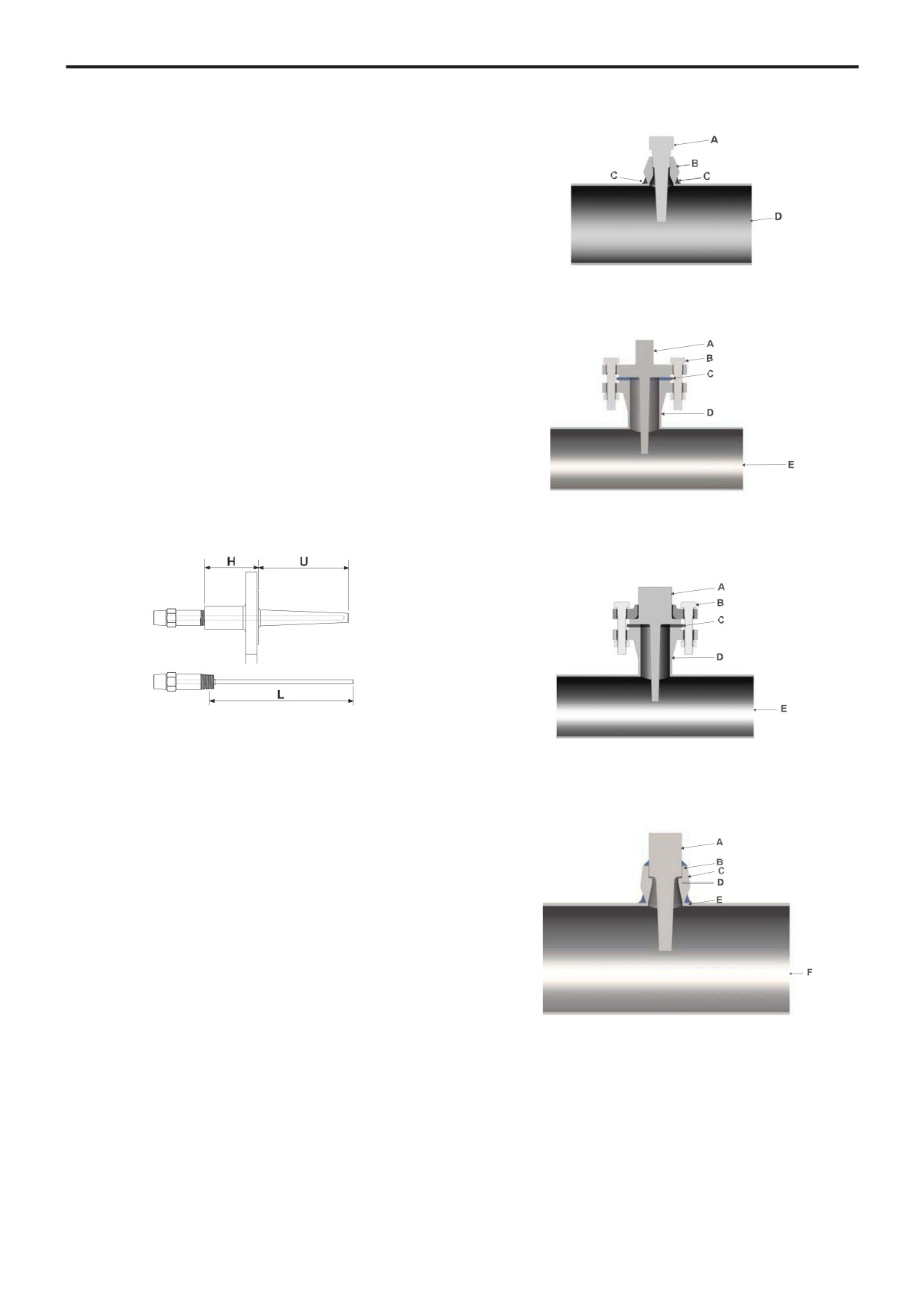

СПОСОБЫ МОНТАЖА ЗАЩИТНЫХ ГИЛЬЗ
Первичные преобразователи температуры
почти никогда не устанавливаются непосредственно в
технологическую среду производственного процесса.
Каждый преобразователь устанавливают в защитную гильзу,
изолирующую его от потенциально опасного воздействия
механических напряжений, вызванных потоком, высоким
давлением и химической коррозией. Защитная гильза -
это закрытая с одного конца металлическая трубка или
цельноточеная гильза, устанавливаемая в технологический
сосуд или на трубопровод, которая является полностью
герметичным и неотъемлемым компонентом установки.
A. Защитная гильза
C. Сварка
Защитная гильза обеспечивает простоту демонтажа датчика
B. Резьбовой фитинг
D. Технологический процесс
из технологического процесса с целью калибровки или замены,
Рис. 2. Компоненты резьбового монтажа
без необходимости останова процесса.
Цельноточеная защитная гильза 2000 изготавлива-
ется из цельной заготовки для обеспечения прочности и це-
лостности конструкции. Защитная гильза 2000 разработана с
целью гибкой адаптации к различным промышленным уста-
новкам.
РУКОВОДСТВО ПО ВЫБОРУ
Убедитесь, что первичный преобразователь
помещается в защитную гильзу
Длина наружной части (H) + длина погружной части
(U) = длина вставной части первичного преобразователя (L).
Преобразователи с подпружиненным адаптером Метран
A. Защитная гильза
D. Штуцер и сопрягаемый
предназначены для встраивания при натяге пружины около
B. Болт/шайба
фланец
6 мм.
C. Кольцевая прокладка E. Технологический процесс
Рис. 3. Компоненты фланцевого монтажа
Рис. 1
1. Длина защитной гильзы
A. Защитная гильза
D. Штуцер и сопрягаемый
В идеале, в условиях турбулентности потока,
B. Болт/шайба
фланец
наконечник защитной гильзы должен располагаться вблизи
C. Кольцевая прокладка E. Технологический процесс
осевой линии, поскольку это обеспечивает наиболее точное
Рис. 4. Компоненты монтажа со свободным фланцем
представление о температуре процесса.
Для оптимального качества измерений и надежности
общее правило для определения длины погружения в трубу
выглядит следующим образом:
• 10 диаметров основания защитной гильзы для воздуха или
газа;
• 5 диаметров основания защитной гильзы для жидкостей.
Другая рекомендация состоит в погружении в трубу не менее
чем на одну треть диаметра для всех случаев.
2. Конфигурация монтажа
Проектировщик указывает, какое соединение будет
использоваться, и выбранный тип защитной гильзы должен
соответствовать этому соединению. Учитывают температуру,
давление и материал, которые должны обеспечивать
достаточное качество соединения. Типовые конфигурации
A. Защитная гильза
D. Зазор 1,5 мм
монтажа предусматривают использование сварных, резьбовых,
B. Сварка
E. Сварка
фланцевых соединений и соединений со свободным фланцем.
C. Фитинг для приварки
F. Технологический процесс
3. Профиль погружной части защитной гильзы
в раструб
При выборе профиля погружной части, учитывают:
Рис. 5. Компоненты вварного монтажа
давление технологической среды, скорость отклика при
измерении, прочность на изгиб и собственные частоты
колебаний. Могут использоваться погружные части прямого,
ступечатого и конического профиля.
Защитные гильзы 2000
203

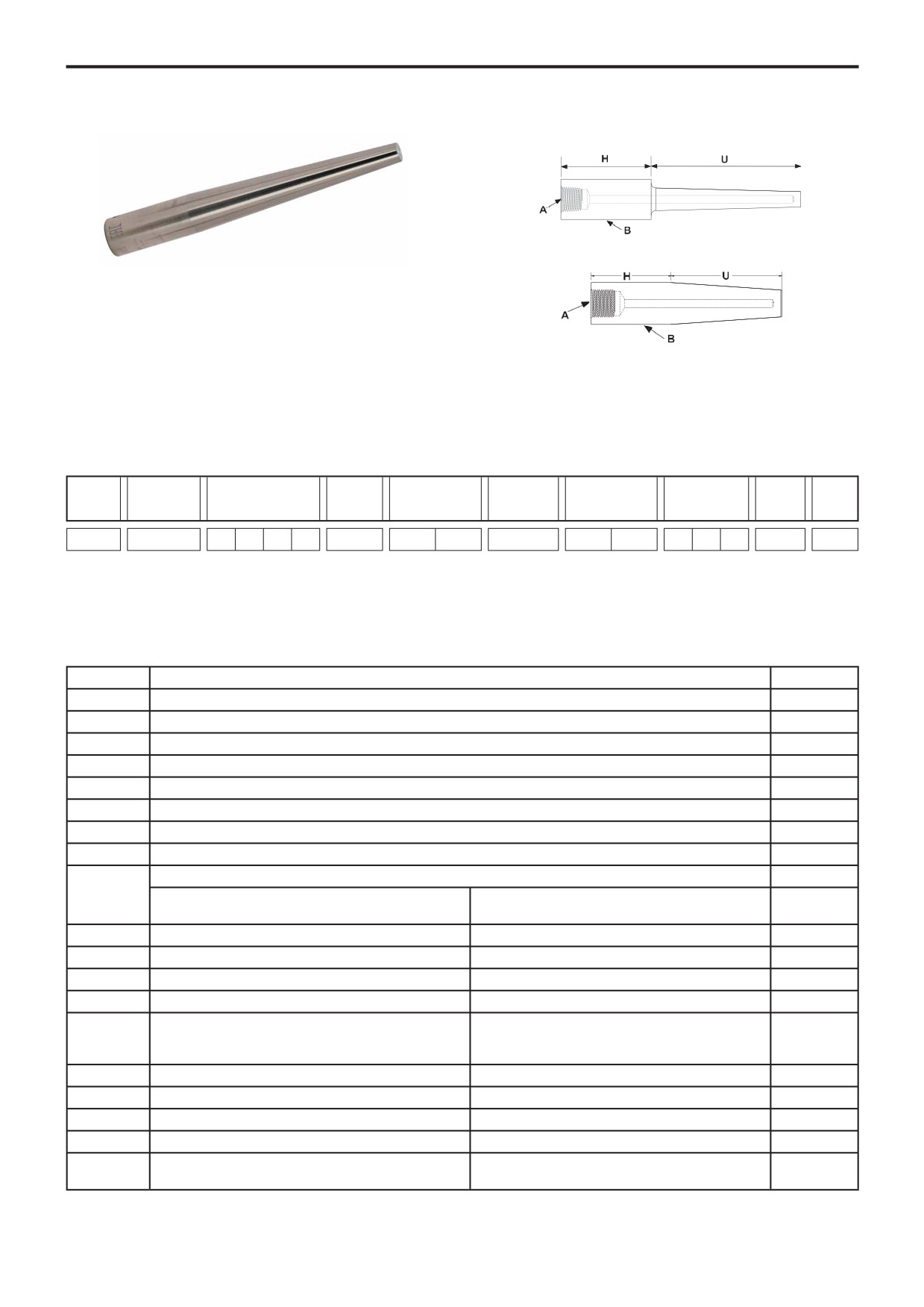

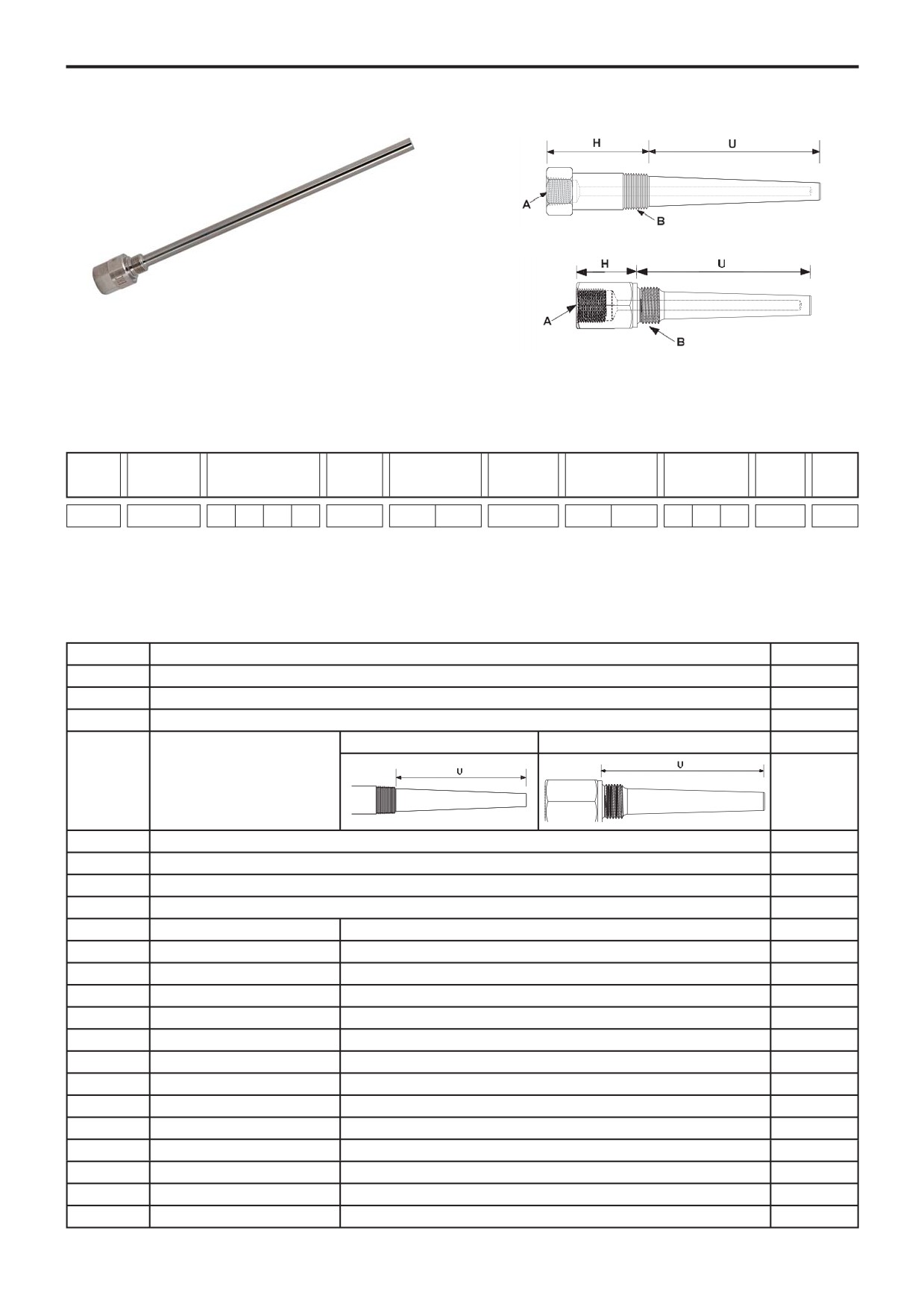

РЕЗЬБОВЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ
Коническая резьба
Резьбовые защитные гильзы соединяются с
технологическим трубопроводом (резервуаром) посредством
резьбы. Этот способ обеспечивает простоту их установки
и демонтажа. Несмотря на то, что данный способ монтажа
Цилиндрическая резьба
наиболее распространен, он также характеризуется самым
A. Соединение КИП
H. Длина головки
низким рабочим давлением из всех способов установки.
B. Технологическое
U. Длина погружной части
соединение
Рис. 6. Компоненты резьбовой защитной гильзы
Конструк-
Тип
Материал
Длина
Длина монтажной
Способ
Присоединение
Резьба
Модель
тивное
монтажной
защитной
наружной
Опции
части
монтажа
к процессу
КИП
исполнение
части
гильзы
части
2000
BS
0
3
0
0
T
A
A
1
T
A
0
4
0
E
WR3
1
2
3
4
5
6
7
8
9
Рис. 7. Пример обозначения кода модели для заказа
ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА
В графе «Стандарт» знаком «z » отмечены популярные исполнения с минимальным сроком поставки.
Таблица 1
Код 1
Модель
Стандарт
2000
z
Код 2
Конструктивное исполнение
BS
Цельноточенные, с диаметром отверстия 6,5 мм и толщиной дна 6,4 мм
z
Коническая резьба
Цилиндрическая резьба
Код 3
Длина монтажной части (U)
хххх
От 30 до 360 мм с шагом по 5 мм. Пример длины 50 мм: 0050
z
Код 4
Способ монтажа
Т
Резьбовое соединение
z
Код 5
Технологическое соединение
AA
1/2-14 NPT
Коническая резьба
z
AB
3/4 -14 NPT
Коническая резьба
AC
1-11,5 NPT
Коническая резьба
AD
11/2-11,5 NPT
Коническая резьба
AE
1/2 дюйма, BSPT
Трубная коническая резьба
AF
3/4 дюйма, BSPT
Трубная коническая резьба
AG
1 дюйм, BSPT
Трубная коническая резьба
DA
M20 x 1,5p
Цилиндрическая резьба
z
DB
M24 x 1,5p
Цилиндрическая резьба
DC
M27 x 2p
Цилиндрическая резьба
DD
M33 x 2p
Цилиндрическая резьба
DE
1/2 дюймa, BSPF(G1/2)
Цилиндрическая резьба
DF
3/4 дюймa, BSPF(G3/4)
Цилиндрическая резьба
DG
1 дюйм, (G1)
Цилиндрическая резьба

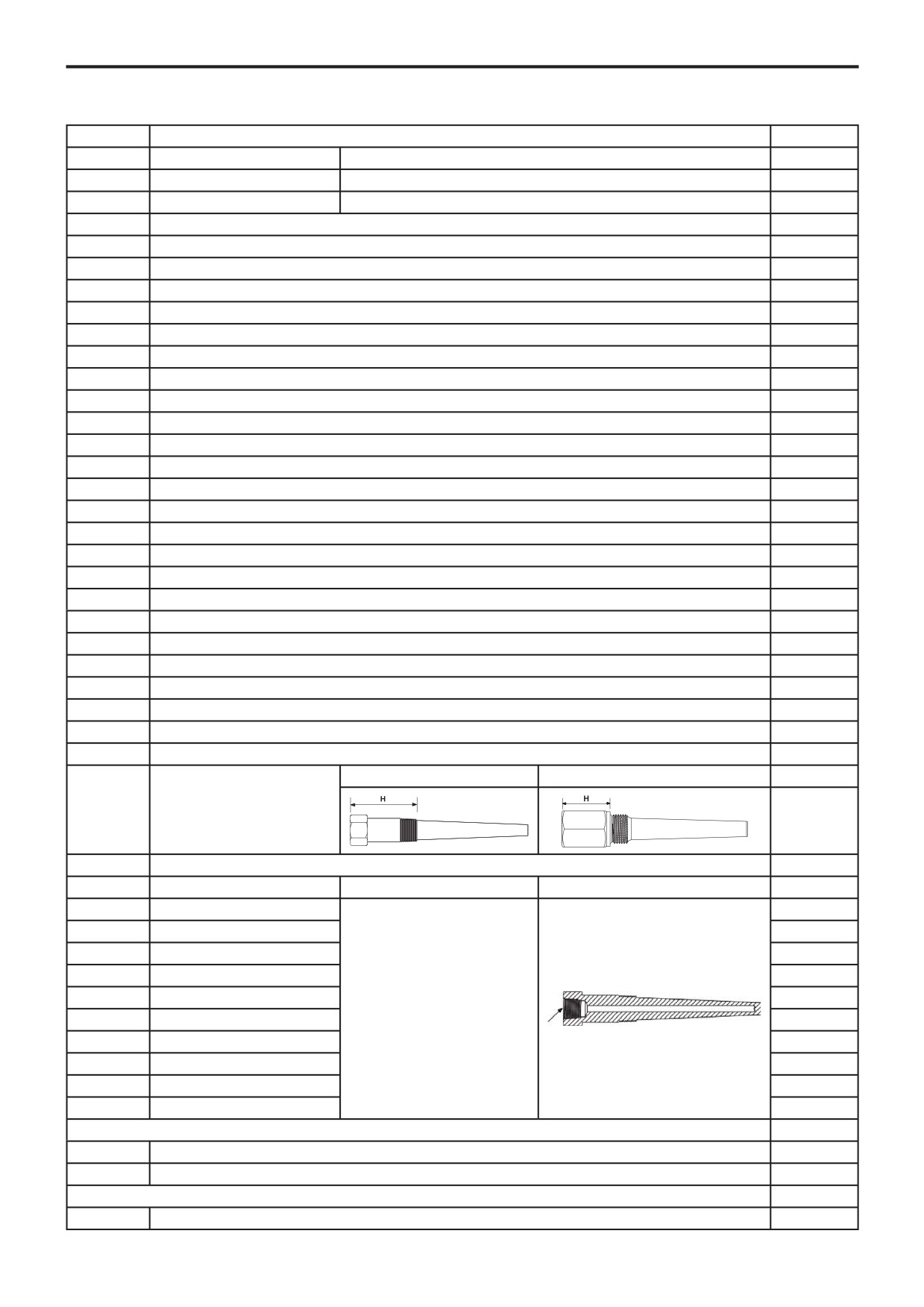

204
Защитные гильзы 2000
Продолжение таблицы 1
Код 6
Исполнение погружной части
Стандарт
1
Прямая
Минимальная длина погружной части = 25 мм
z
2
Коническая
Минимальная длина погружной части = 25 мм
z
3
Ступенчатая
Минимальная длина погружной части = 75 мм
z
Код 7
Материал защитной гильзы
TA
12Х18Н10Т
z
TB
10Х17Н13М2Т
z
TG
12Х1МФ
TH
09Г2С
TJ
Сталь 20
TK
Сталь 45
SC
Нержавеющая сталь 316/316L
SF
Нержавеющая сталь 304/304L
SG
Нержавеющая сталь 316Ti
SM
Нержавеющая сталь 321
SN
Нержавеющая сталь 321H
SP
Нержавеющая сталь 347
CS
Углеродистая сталь (A-105)
AB
Сплав B3
AC
Сплав C-276
AG
Сплав 20
AH
Сплав 400
AK
Сплав 600
AM
Сплав 601
AN
Сплав 625
AP
Сплав 800
AQ
Сплав 800H/HT
AR
Сплав 825
AU
Сплав C-22
Коническая резьба
Цилиндрическая резьба
Код 8
Длина наружной части (H)
xxx
от 40 до 225 мм с шагом по 5 мм Пример длины 50 мм: 050
z
Код 9
Соединения КИП
А
1/2 -14 NPT
z
В
1/2 -14 NPSM
C
3/4 -14 NPT
D
M18 x 1,5p
Е
M20 x 1,5p
z
Внутренняя резьба
F
M24 x 1,5p
G
G 1/2 дюймa (BSPF)
H
G 3/4 дюймa (BSPF)
J
M27 x 2p
K
M14 x 1,5p
Расширенная гарантия на продукцию
WR3
Гарантийный срок эксплуатации - 3 года
z
WR5
Гарантийный срок эксплуатации - 5 лет
z
Тестирование PMI
Q76
Тестирование PMI. Проверка химического состава материала
Защитные гильзы 2000
205
Продолжение таблицы 1
Сертификация материала
Стандарт
Q8
Сертификат на материал
Испытания материала
M02
Ультразвуковой контроль материала
Электрополировка
R20
Электрополировка
Чистота обработки поверхности
Q16
Сертификат, отражающий качество финишной обработки измеряемой поверхности
R14
Финишная обработка < Ra 0,3 мкм
Испытание гидростатическим давлением
Q5
Испытание внешним давлением
Q85
Испытание внутренним давлением
Маркировка защитной гильзы
R40
Маркировка проведенных испытаний
Заглушка с цепочкой (для защиты гильзы при снятом преобразователе)
R06
Нержавеющая сталь
R23
Латунь
Сферический наконечник
R60
Сферический наконечник
Вентиляционное отверстие
R11
Вентиляционное отверстие для продувки защитной гильзы и выявления нарушений целостности
Цветная дефектоскопия
Q73
Капилярный контроль
Проверка концентричности отверстия гильзы
Q83
Ультразвуковой контроль
Q84
Радиографический контроль
Диаметр основания, A
Axxx
От 10 до 80 мм с шагом по 0,5 мм Примеры: код A100 = 10,0 мм, код A755 = 75,5 мм
Диаметр наконечника, B
Bxxx
от 10 до 46 мм с шагом по 0,5 мм. Примеры: код B100 = 10,0 мм, код B455 = 45,5 мм
Нестандартный диаметр отверстия (d)
Примечание
D01
7,0 мм
D03
3,5 мм
D04
9,8 мм
Стандартный = 6,5 мм
D05
9,0 мм
D06
11,0 мм
Нестандартная толщина дна (t)
Примечание
T01
5,0 мм
Стандартная = 6,4 мм
T02
6,0 мм
206
Защитные гильзы 2000

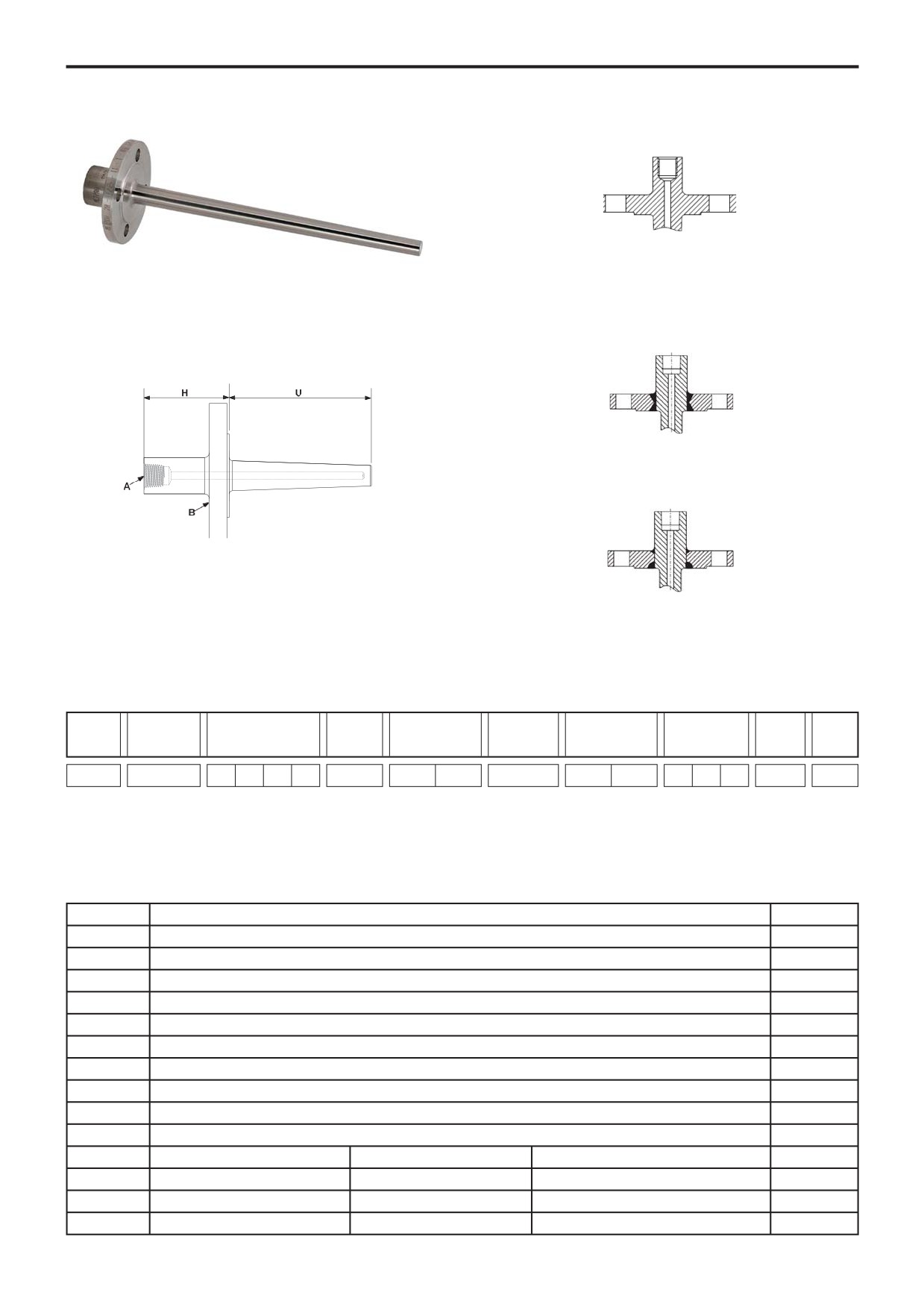

ФЛАНЦЕВЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ
Ковка, без сварных швов (G)
• Повышенная стойкость к усталостному износу согласно
стандарту ASME PTC 19.3 TW 2016.
• Улучшает качество и устраняет дефекты сварного шва.
Все фланцевые защитные гильзы изготавливаются
• Используется
в
технологических
установках
с
в соответствии с требованиями стандартов по фланцевым
экстремальными условиями.
соединениям. Приварка фланца к штоку производится
согласно стандарту ASME, часть IX. Сварные фланцевые
Сварной шов с полным проплавлением (F)
защитные гильзы производятся в исполнениях с полным или
частичным проплавлением сварных швов.
• Усиленный сварной шов согласно ASME PTC 19.3 TW-2016.
• Используется в нагруженных установках.
Сварной шов с частичным проплавлением (P)
A. Соединение КИП
B. Технологическое соединение
H. Длина наружной части
U. Длина монтажной части
• Соответствует требованиям большинства технологических

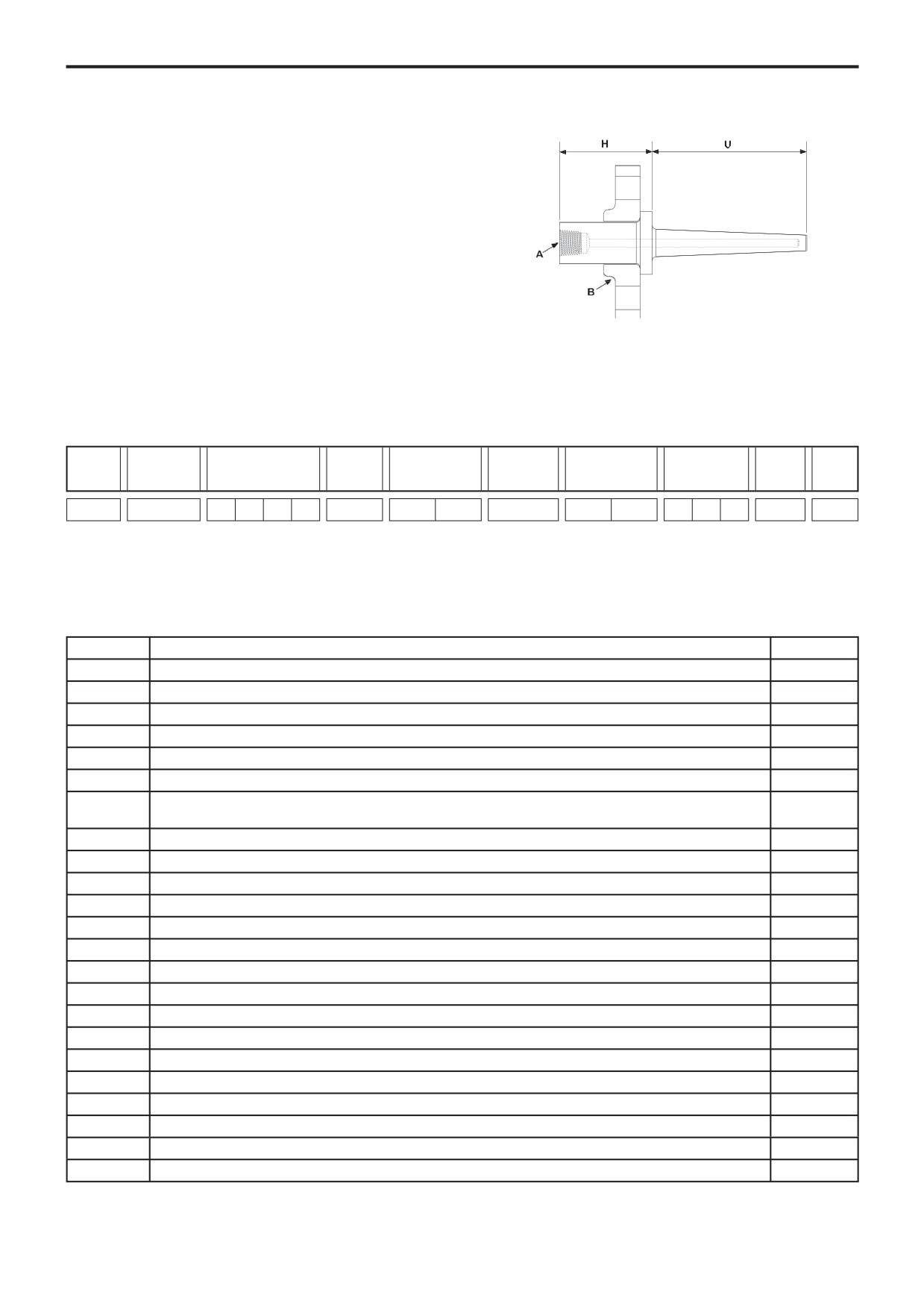

Рис. 8. Компоненты фланцевой защитной гильзы
установок
• Сварные швы выдерживают такие же номинальные давления
и температуры, как и фланец
• Более низкая стоимость по сравнению со сварным швом с
полным проплавлением
Конструк-
Тип
Материал
Длина
Длина монтажной
Способ
Присоединение
Резьба
Модель
тивное
монтажной
защитной
наружной
Опции
части
монтажа
к процессу
КИП
исполнение
части
гильзы
части
2000
BS
0
3
0
0
P
R
A
1
T
A
0
4
0
E
WR3
1
2
3
4
5
6
7
8
9
Рис. 9. Пример обозначения кода модели для заказа
ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА
В графе «Стандарт» знаком «z » отмечены популярные исполнения с минимальным сроком поставки.
Таблица 2
Код 1
Модель
Стандарт
2000
z
Код 2
Конструктивное исполнение
BS
Цельноточенные, с диаметром отверстия 6,5 мм и толщиной дна 6,4 мм
z
Код 3
Длина монтажной части (U)
хххх
от 25 до 360 мм с шагом по 5 мм. Пример длины 25 мм: 0025
z
Код 4
Способ монтажа
P
Фланец, сварной шов с частичным проплавлением
z
F
Фланец, сварной шов с полным проплавлением
G
Фланец, кованый
Код 5
Технологическое соединение ASME B16.5
Частичное проплавление (P)
Полное проплавление (F)
Ковка, без сварных швов (G)
AA
1 дюйм Класс 150
1 дюйм Класс 150
1 дюйм Класс 150
AB
11/2 дюймa Класс 150
11/2 дюймa Класс 150
11/2 дюймa Класс 150
AC
2 дюйма Класс 150
2 дюйма Класс 150
2 дюйма Класс 150
Защитные гильзы 2000
207
Продолжение таблицы 2
Код 5
Технологическое соединение ASME B16.5 (продолжение)
Стандарт
Частичное проплавление (P)
Полное проплавление (F)
Ковка, без сварных швов (G)
AD
3 дюйма Класс 150
3 дюйма Класс 150
3 дюйма Класс 150
AE
4 дюйма Класс 150
4 дюйма Класс 150
4 дюйма Класс 150
AF
6 дюймов Класс 150
6 дюймов Класс 150
6 дюймов Класс 150
AG
3/4 дюймa Класс 300
3/4 дюймa Класс 300
3/4 дюймa Класс 300
AH
1 дюйм Класс 300
1 дюйм Класс 300
1 дюйм Класс 300
AJ
11/2 дюймa Класс 300
11/2 дюймa Класс 300
11/2 дюймa Класс 300
AK
2 дюйма Класс 300
2 дюйма Класс 300
2 дюйма Класс 300
AL
1 дюйм Класс 400/600
1 дюйм Класс 400/600
1 дюйм Класс 400/600
AM
11/2 дюймa Класс 400/600
11/2 дюймa Класс 400/600
11/2 дюймa Класс 400/600
AN
2 дюйма Класс 400/600
2 дюйма Класс 400/600
2 дюйма Класс 400/600
AP
-
1 дюйм Класс 900/1500
1 дюйм Класс 900/1500
AQ
-
11/2 дюймa Класс 900/1500
11/2 дюймa Класс 900/1500
AR
-
2 дюйма Класс 900/1500
2 дюйма Класс 900/1500
AT
-
11/2 дюймa Класс 2500
11/2 дюймa Класс 2500
AU
-
2 дюйма Класс 2500
2 дюйма Класс 2500
AV
3 дюйма Класс 300
3 дюйма Класс 300
3 дюйма Класс 300
AW
3 дюйма Класс 400/600
3 дюйма Класс 400/600
-
AX
-
3 дюйма Класс 900
-
AY
-
3 дюйма Класс 1500
-
AZ
-
3 дюйма Класс 2500
-
Технологическое соединение EN1092-1
Частичное проплавление (P)
Полное проплавление (F)
Ковка, без сварных швов (G)
FA
DN 20 / PN 2,5/6
DN 20 / PN 2,5/6
DN 20 / PN 2,5/6
FE
DN 20/ PN 10/16/25/40
DN 20/ PN 10/16/25/40
DN 20/ PN 10/16/25/40
FG
DN 20 / PN 63/100
DN 20 / PN 63/100
DN 20 / PN 63/100
GA
DN 25 / PN 2,5/6
DN 25 / PN 2,5/6
DN 25 / PN 2,5/6
GE
DN 25 / PN 10/16/25/40
DN 25 / PN 10/16/25/40
DN 25 / PN 10/16/25/40
GG
DN 25 / PN 63/100
DN 25 / PN 63/100
DN 25 / PN 63/100
JA
DN 40 / PN 2,5/6
DN 40 / PN 2,5/6
DN 40 / PN 2,5/6
JE
DN 40 / PN 10/16/25/40
DN 40 / PN 10/16/25/40
DN 40 / PN 10/16/25/40
JG
DN 40 / PN 63/100
DN 40 / PN 63/100
DN 40 / PN 63/100
KA
DN 50 / PN 2,5/6
DN 50 / PN 2,5/6
DN 50 / PN 2,5/6
KC
DN 50 / PN 10/16
DN 50 / PN 10/16
DN 50 / PN 10/16
KE
DN 50 / PN 25/40
DN 50 / PN 25/40
DN 50 / PN 25/40
KF
DN 50 / PN 63
DN 50 / PN 63
DN 50 / PN 63
KG
DN 50 / PN 100
DN 50 / PN 100
DN 50 / PN 100
LA
DN 65 / PN 2,5/6
DN 65 / PN 2,5/6
DN 65 / PN 2,5/6
LC
DN 65 / PN 10/16
DN 65 / PN 10/16
DN 65 / PN 10/16
LE
DN 65 / PN 25/40
DN 65 / PN 25/40
DN 65 / PN 25/40
LF
DN 65 / PN 63
DN 65 / PN 63
DN 65 / PN 63
LG
DN 65 / PN 100
DN 65 / PN 100
DN 65 / PN 100
MA
DN 80 / PN 2,5/6
DN 80 / PN 2,5/6
DN 80 / PN 2,5/6
MC
DN 80 / PN 10/16
DN 80 / PN 10/16
DN 80 / PN 10/16
ME
DN 80 / PN 25/40
DN 80 / PN 25/40
DN 80 / PN 25/40
MF
DN 80 / PN 63
DN 80 / PN 63
DN 80 / PN 63
MG
DN 80 / PN 100
DN 80 / PN 100
DN 80 / PN 100
NA
DN 100 / PN 2,5/6
DN 100 / PN 2,5/6
DN 100 / PN 2,5/6
NC
DN 100 / PN 10/16
DN 100 / PN 10/16
DN 100 / PN 10/16
NE
DN 100 / PN 25/40
DN 100 / PN 25/40
DN 100 / PN 25/40
NF
DN 100 / PN 63
DN 100 / PN 63
DN 100 / PN 63
NG
DN 100 / PN 100
DN 100 / PN 100
DN 100 / PN 100
208
Защитные гильзы 2000
Продолжение таблицы 2
Технологическое соединение ГОСТ 33259
Стандарт
RA
DN
20 / PN
1,5/2
RB
DN
20 / PN
6
RD
DN
20 / PN
10/16
RE
DN
20 / PN
25/40
RF
DN
20 / PN
63
RG
DN
20 / PN
100/160
SA
DN
25 / PN
2,5
SB
DN
25 / PN
6
SD
DN
25 / PN
10/16
SE
DN
25 / PN
25/40
SF
DN
25 / PN
63
SG
DN
25 / PN
100
TA
DN
40 / PN
2,5
TB
DN
40 / PN
6
TD
DN
40 / PN
10/16
TE
DN
40 / PN
25/40
TF
DN
40 / PN
63
TG
DN
40 / PN
100
VB
DN
50 / PN
2,5
VC
DN
50 / PN
6
VD
DN
50 / PN
10/16
VE
DN
50 / PN
25/40
VF
DN
50 / PN
63
VG
DN
50 / PN
100
XA
DN
65 / PN
2,5
XB
DN
65 / PN
6
XC
DN
65 / PN
10/16
XE
DN
65 / PN
25/40
XF
DN
65 / PN
63
XG
DN
65 / PN
100
YA
DN
80 / PN
2,5
YB
DN
80 / PN
6
YC
DN
80 / PN
10
YH
DN
80 / PN
16
YD
DN
80 / PN
25
YE
DN
80 / PN
40
YF
DN
80 / PN
63
YG
DN
80 / PN
100
ZA
DN
100 / PN 2,5
ZB
DN
100 / PN 6
ZC
DN
100 / PN 10/16
ZD
DN
100 / PN 25
ZE
DN
100 / PN 40
ZF
DN
100 / PN 63
ZG
DN
100 / PN 100
Код 6
Исполнение погружной части (рис. 11)
1
Прямая. Минимальная длина погружной части = 25 мм
z
2
Коническая. Минимальная длина погружной части = 25 мм
z
3
Ступенчатая. Минимальная длина погружной части = 75 мм
z

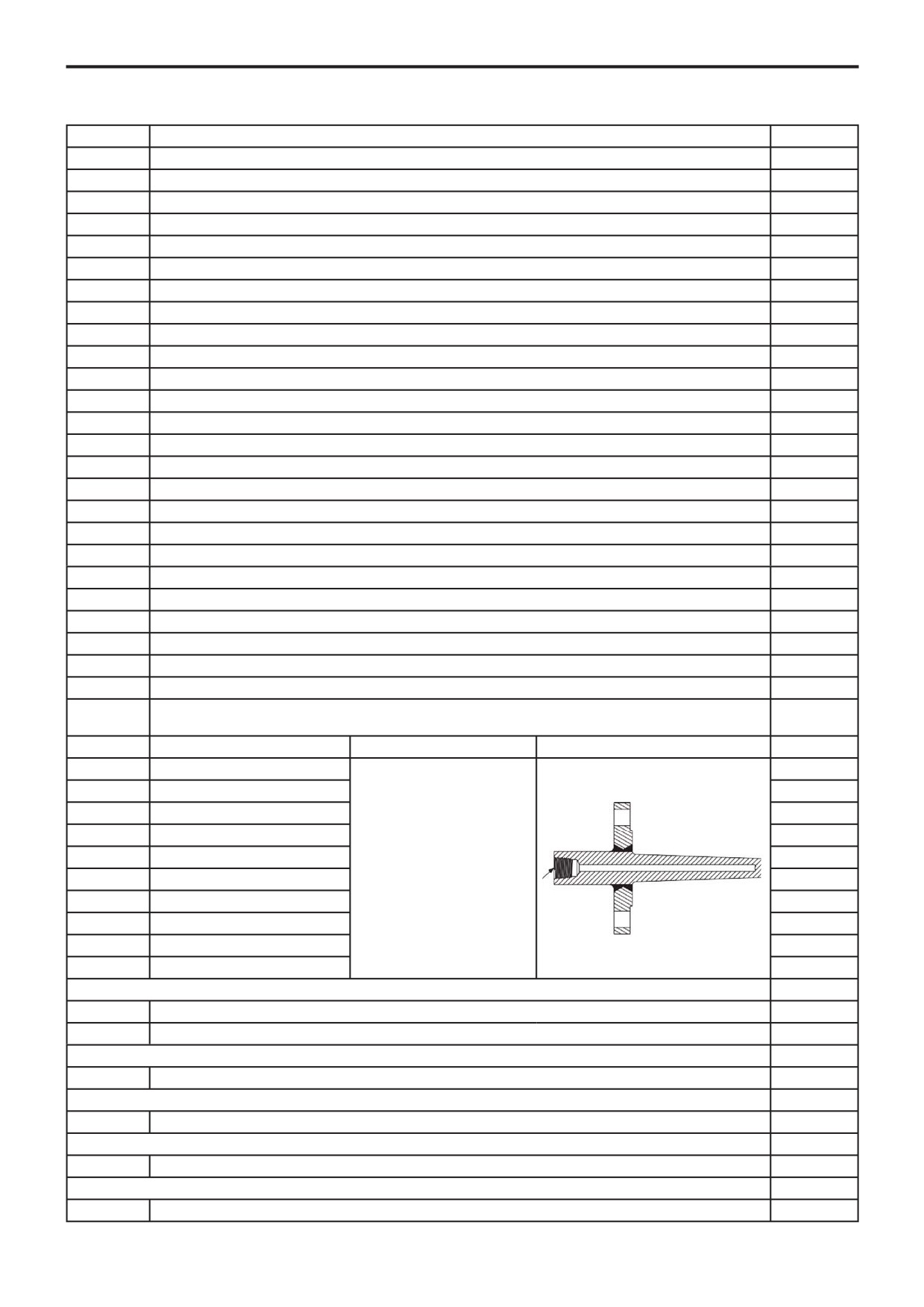

Защитные гильзы 2000
209
Продолжение таблицы 2
Код 7
Материал защитной гильзы
Стандарт
TA
12Х18Н10Т
z
TB
10Х17Н13М2Т
z
TG
12Х1МФ
TH
09Г2С
TJ
Сталь 20
TK
Сталь 45
SC
Нержавеющая сталь 316/316L
SF
Нержавеющая сталь 304/304L
SG
Нержавеющая сталь 316Ti
SM
Нержавеющая сталь 321
SN
Нержавеющая сталь 321H
SP
Нержавеющая сталь 347
CS
Углеродистая сталь (A-105)
AB
Сплав B3
AC
Сплав C-276
AG
Сплав 20
AH
Сплав 400
AK
Сплав 600
AM
Сплав 601
AN
Сплав 625
AP
Сплав 800
AQ
Сплав 800H/HT
AR
Сплав 825
AU
Сплав C-22
Код 8
Длина наружной части (H)
От 45 до 225 мм с шагом по 5 мм
xxx
z
Пример длины 50 мм: 050 (типовая длина = 60 мм для фланцев класса ниже 900)
Код 9
Соединения КИП
Примечание
А
1/2 -14 NPT
z
В
1/2 - 14 NPSM
C
3/4 -14 NPT
D
M18 x 1,5p
Е
M20 x 1,5p
z
Внутренняя резьба
F
M24 x 1,5p
G
G 1/2 дюймa (BSPF)
H
G 3/4 дюймa (BSPF)
J
M27 x 2p
К
M14 x 1,5p
Расширенная гарантия на продукцию
WR3
Гарантийный срок эксплуатации - 3 года
z
WR5
Гарантийный срок эксплуатации - 5 лет
z
Тестирование PMI
Q76
Тестирование PMI. Проверка химического состава материала
Сертификация материала
Q8
Сертификат на материал
Испытания материала
M02
Ультразвуковой контроль материала
Электрополировка
R20
Электрополировка
210
Защитные гильзы 2000
Продолжение таблицы 2
Чистота обработки поверхности
Стандарт
Q16
Сертификат, отражающий качество финишной обработки измеряемой поверхности
R14
Финишная обработка < Ra 0,3 мкм
Испытание гидростатическим давлением
Q5
Испытание внешним давлением
Q85
Испытание внутренним давлением
Маркировка защитной гильзы
R40
Маркировка проведенных испытаний
Заглушка с цепочкой (для защиты гильзы при снятом преобразователе)
R06
Нержавеющая сталь
R23
Латунь
Сферический наконечник
R60
Сферический наконечник
Вентиляционное отверстие
R11
Вентиляционное отверстие для продувки защитной гильзы и выявления нарушений целостности
Цветная дефектоскопия
Q73
Капилярный контроль
Проверка концентричности отверстия гильзы
Q83
Ультразвуковой контроль
Q84
Радиографический контроль
Докуметация по процедуре сварки
Q66
Протокол аттестации сварки
Лицевая поверхность фланца
R09
Концентрические канавки (ASME B16.5)
R10
Тип A (плоскость), (ASME B16.5, EN1092-1, ГОСТ 33259)
R15
Тип B2 (гладкий выступ), (EN1092-1)
R16
Тип J (под прокладку овального сечения), (ASME B16.5, ГОСТ 33259)
R18
Тип D (паз), (EN1092-1, ГОСТ 33259)
R19
Тип C (шип), (EN1092-1, ГОСТ 33259)
R24
Тип E (выступ), (EN1092-1, ГОСТ 33259)
R25
Тип F (впадина), (EN1092-1, ГОСТ 33259)
Диаметр основания, A
Axxx
От 10 до 80 мм с шагом по 0,5 мм. Примеры: код A100 = 10,0 мм, код A755 = 75,5 мм
Диаметр наконечника, B
Bxxx
От 10 до 46 мм с шагом по 0,5 мм. Примеры: код B100 = 10,0 мм, код B455 = 45,5 мм
Нестандартный диаметр отверстия (d)
Примечание
D01
7,0 мм
D03
3,5 мм
D04
9,8 мм
Стандартный = 6,5 мм
D05
9,0 мм
D06
11,0 мм
Нестандартная толщина дна (t)
Примечание
T01
5,0 мм
Стандартная = 6,4 мм
T02
6,0 мм
Защитные гильзы 2000
211
ЗАЩИТНЫЕ ГИЛЬЗЫ СО СВОБОДНЫМ ФЛАНЦЕМ
Уникальная конструкция защитных гильз со
свободным
фланцем позволяет
проектировщикам
использовать защитные гильзы с фланцами из материала,
отличающегося от материала погружной части защитной
гильзы; также этим обеспечивается удобство замены
фланцев. Подобные защитные гильзы позволяют использовать
различные материалы для фланца, контактирующего с
технологической средой, и свободного фланца, что сокращает
материальные и производственные затраты. Конструкция
представляет собой хороший выбор для коррозионных
сред: отсутствие сварных швов исключает возможность их
коррозии.
A. Соединение КИП
B. Технологическое соединение
U. Длина погружной части
H. Длина наружной части
Рис. 10. Компоненты защитной гильзы
со свободным фланцем
Конструк-
Тип
Материал
Длина
Длина монтажной
Способ
Присоединение
Резьба
Модель
тивное
монтажной
защитной
наружной
Опции
части
монтажа
к процессу
КИП
исполнение
части
гильзы
части
2000
BS
0
3
0
0
V
R
A
1
T
A
0
4
0
E
WR3
1
2
3
4
5
6
7
8
9
Рис. 11. Пример обозначения кода модели для заказа
ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА
В графе «Стандарт» знаком «z » отмечены популярные исполнения с минимальным сроком поставки.
Таблица 3
Код 1
Модель
Стандарт
2000
z
Код 2
Конструктивное исполнение
BS
Цельноточеные, с диаметром отверстия 6,5 мм и толщиной дна 6,4 мм
z
Код 3
Длина монтажной части (U)
хххх
От 25 до 360 мм с шагом по 5 мм. Пример длины 25 мм: 0025
z
Код 4
Способ монтажа
Подвижное фланцевое соединение. Стандартным материалом для свободного фланца является
V
z
углеродистая сталь
Код 5
Технологическое соединение ASME B16.5
AA
1 дюйм Класс 150
AB
11/2 дюймa Класс 150
AC
2 дюйма Класс 150
AH
1 дюйм Класс 300
AJ
11/2 дюймa Класс 300
AK
2 дюйма Класс 300
AL
1 дюйм Класс 400/600
AM
11/2 дюймa Класс 400/600
AN
2 дюйма Класс 400/600
AP
1 дюйм Класс 900/1500
AQ
11/2 дюймa Класс 900/1500
AR
2 дюйма Класс 900/1500
AS
1 дюйм Класс 2500
AT
11/2 дюймa Класс 2500
AU
2 дюйма Класс 2500
212
Защитные гильзы 2000
Продолжение таблицы 3
Технологическое соединение ГОСТ 33259
Стандарт
RA
DN 20 / PN 1,5/2
RB
DN 20 / PN 6
RD
DN 20 / PN 10/16
RE
DN 20 / PN 25/40
RF
DN 20 / PN 63
RG
DN 20 / PN 100/160
SA
DN 25 / PN 2,5
SB
DN 25 / PN 6
SD
DN 25 / PN 10/16
SE
DN 25 / PN 25/40
SF
DN 25 / PN 63
SG
DN 25 / PN 100
TA
DN 40 / PN 2,5
TB
DN 40 / PN 6
TD
DN 40 / PN 10/16
TE
DN 40 / PN 25/40
TF
DN 40 / PN 63
TG
DN 40 / PN 100
VB
DN 50 / PN 2,5
VC
DN 50 / PN 6
VD
DN 50 / PN 10/16
VE
DN 50 / PN 25/40
VF
DN 50 / PN 63
VG
DN 50 / PN 100
Код 6
Исполнение погружной части
1
Прямая. Минимальная длина погружной части = 25 мм
z
2
Коническая. Минимальная длина погружной части = 25 мм
z
3
Ступенчатая. Минимальная длина погружной части = 75 мм)
z
Код 7
Материал защитной гильзы
TA
12Х18Н10Т
z
TB
10Х17Н13М2Т
z
TG
12Х1МФ
TH
09Г2С
TJ
Сталь 20
TK
Сталь 45
SC
Нержавеющая сталь 316/316L
SF
Нержавеющая сталь 304/304L
SG
Нержавеющая сталь 316Ti
SM
Нержавеющая сталь 321
SN
Нержавеющая сталь 321H
SP
Нержавеющая сталь 347
CS
Углеродистая сталь (A-105)
AB
Сплав B3
AC
Сплав C-276
AG
Сплав 20
AH
Сплав 400
AK
Сплав 600
AM
Сплав 601
AN
Сплав 625
AP
Сплав 800
AQ
Сплав 800H/HT
AR
Сплав 825
AU
Сплав C-22
Код 8
Длина наружной части (H)
От 45 до 225 мм с шагом по 5 мм. Пример длины 50 мм: 050 (типовая длина = 60 мм для фланцев
xxx
z
класса ниже 900)
Защитные гильзы 2000
213
Продолжение таблицы 3
Код 9
Соединения КИП
Примечание
Стандарт
А
1/2 -14 NPT
z
В
1/2 -14 NPSM
C
3/4 -14 NPT
D
M18 x 1,5p
Е
M20 x 1,5p
z
Внутренняя резьба
F
M24 x 1,5p
G
G 1/2 дюймa (BSPF)
H
G 3/4 дюймa (BSPF)
J
M27 x 2p
К
M14 x 1,5p
Расширенная гарантия на продукцию
WR3
Гарантийный срок эксплуатации - 3 года
z
WR5
Гарантийный срок эксплуатации - 5 лет
z
Тестирование PMI
Q76
Тестирование PMI Проверка химического состава материала
Сертификация материала
Q8
Сертификат на материал
Испытания материала
M02
Ультразвуковой контроль
Чистота обработки поверхности
Q16
Сертификат, отражающий качество финишной обработки измеряемой поверхности
R14
Финишная обработка < Ra 0,3 мкм
Электрополировка
R20
Электрополировка
Испытание гидростатическим давлением
Q5
Тест на внешнее давление
Q85
Испытание внутренним давлением
Маркировка защитной гильзы
R40
Проверка маркировки на защитной гильзе
Заглушка с цепочкой (для защиты защитной гильзы при снятом датчике)
R06
Нержавеющая сталь
R23
Латунь
Вентиляционное отверстие
R11
Вентиляционное отверстие
Лицевая поверхность фланца
R09
Концентрические канавки (ASME B16.5)
R16
Тип J (под прокладку овального сечения), (ASME B16.5, ГОСТ 33259)
Диаметр основания, A
Axxx
От 10 до 80 мм с шагом по 0,5 мм. Примеры: код A100 = 10,0 мм, код A755 = 75,5 мм
Диаметр наконечника, B
Bxxx
От 10 до 46 мм с шагом по 0,5 мм. Примеры: код B100 = 10,0 мм, код B455 = 45,5 мм
Нестандартный диаметр отверстия (d)
Примечание
D01
7,0 мм
D03
3,5 мм
D04
9,8 мм
Стандартный = 6,5 мм
D05
9,0 мм
D06
11,0 мм
Нестандартная толщина дна (t)
Примечание
T01
5,0 мм
Стандартная = 6,4 мм
T02
6,0 мм
Материал для свободного фланца
C01
без свободного фланца
C02
со свободным фланцем из 12Х18Н10Т
C03
со свободным фланцем из материала, соответствующего материалу погружной части
214
Защитные гильзы 2000
ВВАРНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ
Вварные ступенчатые
Вварные
Вварные защитные гильзы обладают наивысшим
рабочим давлением и обычно используются в условиях
высокоскоростных потоков, высокой температуры и
сверхвысокого давления. Эти защитные гильзы используются
в установках, в которых требуется уплотнение, исключающее
утечку.
A. Соединение КИП
B. Технологическое соединение (зависит от сварной точки)
U. Длина монтажной части
H. Длина наружной части
Рис. 12. Компоненты защитных гильз, монтируемых с
помощью сварки
Конструк-
Тип
Материал
Длина
Длина монтажной
Способ
Присоединение
Резьба
Модель
тивное
монтажной
защитной
наружной
Опции
части
монтажа
к процессу
КИП
исполнение
части
гильзы
части
2000
BS
0
3
0
0
D
A
A
2
T
A
0
4
0
E
WR3
1
2
3
4
5
6
7
8
9
Рис. 13. Пример условного обозначения при заказе
ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА
В графе «Стандарт» знаком «z » отмечены популярные исполнения с минимальным сроком поставки.
Таблица 4
Код 1
Модель
Стандарт
2000
z
Код 2
Конструктивное исполнение
BS
Цельноточеные, с отверстием диаметра 6,5 мм и толщиной дна 6,4 мм
z
Код 3
Длина монтажной части (U)
хххх
От 25 до 360 мм с шагом по 5 мм. Пример длины 50 мм: 0050
z
Код 4
Способ монтажа
W
Вварная ступенчатая
z
D
Вварная (доступно только для погружной части с коническим профилем)
z
Технологические соединения
Код 5
Вварная (доступно только для погружной
Вварная ступенчатая
части с коническим профилем)
AA
3/4 -дюймовая труба
3/4 -дюймовая труба
z
AB
1-дюймовая труба
1-дюймовая труба
z
AC
11/4 -дюймовая труба
11/4 -дюймовая труба
z
AD
11/2 -дюймовая труба
11/2 -дюймовая труба
z
Пользовательские диаметры (треб. для
AE
-
модификаций основания [Axxx] и наконечника
[Bxxx])
DA
-
DIN 43772-4-7 (18 h7/3,5 мм отв./M14)
DB
-
DIN 43772-4-7 (24 h7/7,0 мм отв./M18)
DC
-
DIN 43772-4-7 (26 h7/7,0 мм отв./G1/2 или M20)
DD
-
DIN 43772-4-7 (26 h7/9,0 мм отв./G1/2 или M20)
DIN 43772-4-7 (32 h7/11,0 мм отв./G3/4 или
DE
-
M27)
Защитные гильзы 2000
215
Продолжение таблицы 4
Код 6
Исполнение погружной части
1
Прямая. Минимальная длина погружной части = 25 мм
z
2
Коническая. Минимальная длина погружной части = 25 мм
z
3
Ступенчатая. Минимальная длина погружной части = 75 мм
z
Код 7
Материал защитной гильзы
TA
12Х18Н10Т
z
TB
10Х17Н13М2Т
z
TG
12Х1МФ
TH
09Г2С
TJ
Сталь 20
TK
Сталь 45
SC
Нержавеющая сталь 316/316L
SF
Нержавеющая сталь 304/304L
SG
Нержавеющая сталь 316Ti
SM
Нержавеющая сталь 321
SN
Нержавеющая сталь 321H
SP
Нержавеющая сталь 347
CS
Углеродистая сталь (A-105)
AB
Сплав B3
AC
Сплав C-276
AG
Сплав 20
AH
Сплав 400
AK
Сплав 600
AM
Сплав 601
AN
Сплав 625
AP
Сплав 800
AQ
Сплав 800H/HT
AR
Сплав 825
AU
Сплав C-22
Код 8
Длина наружной части (H)
xxx
От 40 до 225 мм с шагом по 5 мм. Пример длины 50 мм: 050 (типовая длина = 45 мм)
z
Код 9
Соединения КИП
Примечание
А
1/2 -14 NPT
z
В
1/2 -14 NPSM
C
3/4 -14 NPT
D
M18 x 1,5p
Е
M20 x 1,5p
z
Внутренняя резьба
F
M24 x 1,5p
G
G 1/2 дюймa (BSPF)
H
G 3/4 дюймa (BSPF)
J
M27 x 2p
К
M14 x 1,5p
Расширенная гарантия на продукцию
WR3
Гарантийный срок эксплуатации - 3 года
z
WR5
Гарантийный срок эксплуатации - 5 лет
z
Тестирование PMI
Q76
Тестирование PMI. Проверка химического состава материала
Сертификация материала
Q8
Сертификат на материал
216
Защитные гильзы 2000
Продолжение таблицы 4
Испытания материала
M02
Ультразвуковой контроль материала
Электрополировка
R20
Электрополировка
Чистота обработки поверхности
Q16
Сертификат, отражающий качество финишной обработки измеряемой поверхности
R14
Финишная обработка < Ra 0,3 мкм
Испытание гидростатическим давлением
Q5
Испытание внешним давлением
Q85
Испытание внутренним давлением
Маркировка защитной гильзы
R40
Маркировка проведенных испытаний
Сферический наконечник
R60
Сферический наконечник
Вентиляционное отверстие
R11
Вентиляционное отверстие для продувки защитной гильзы и выявления нарушений целостности
Цветная дефектоскопия
Q73
Капилярный контроль
Проверка концентричности отверстия гильзы
Q83
Ультразвуковой контроль
Q84
Радиографический контроль
Заглушка с цепочкой (для защиты гильзы при снятом преобразователе)
R06
Нержавеющая сталь
R23
Латунь
Диаметр основания, A
Axxx
От 10 до 80 мм с шагом по 0,5 мм. Примеры: код A100 = 10,0 мм, код A755 = 75,5 мм
Диаметр наконечника, B
Bxxx
От 10 до 46 мм с шагом по 0,5 мм. Примеры: код B100 = 10,0 мм, код B455 = 45,5 мм
Нестандартный диаметр отверстия (d)
Примечание
D01
7,0 мм
D03
3,5 мм
D04
9,8 мм
Стандартный = 6,5 мм
D05
9,0 мм
D06
11,0 мм
Нестандартная толщина дна (t)
Примечание
T01
5,0 мм
Стандартная = 6,4 мм
T02
6,0 мм

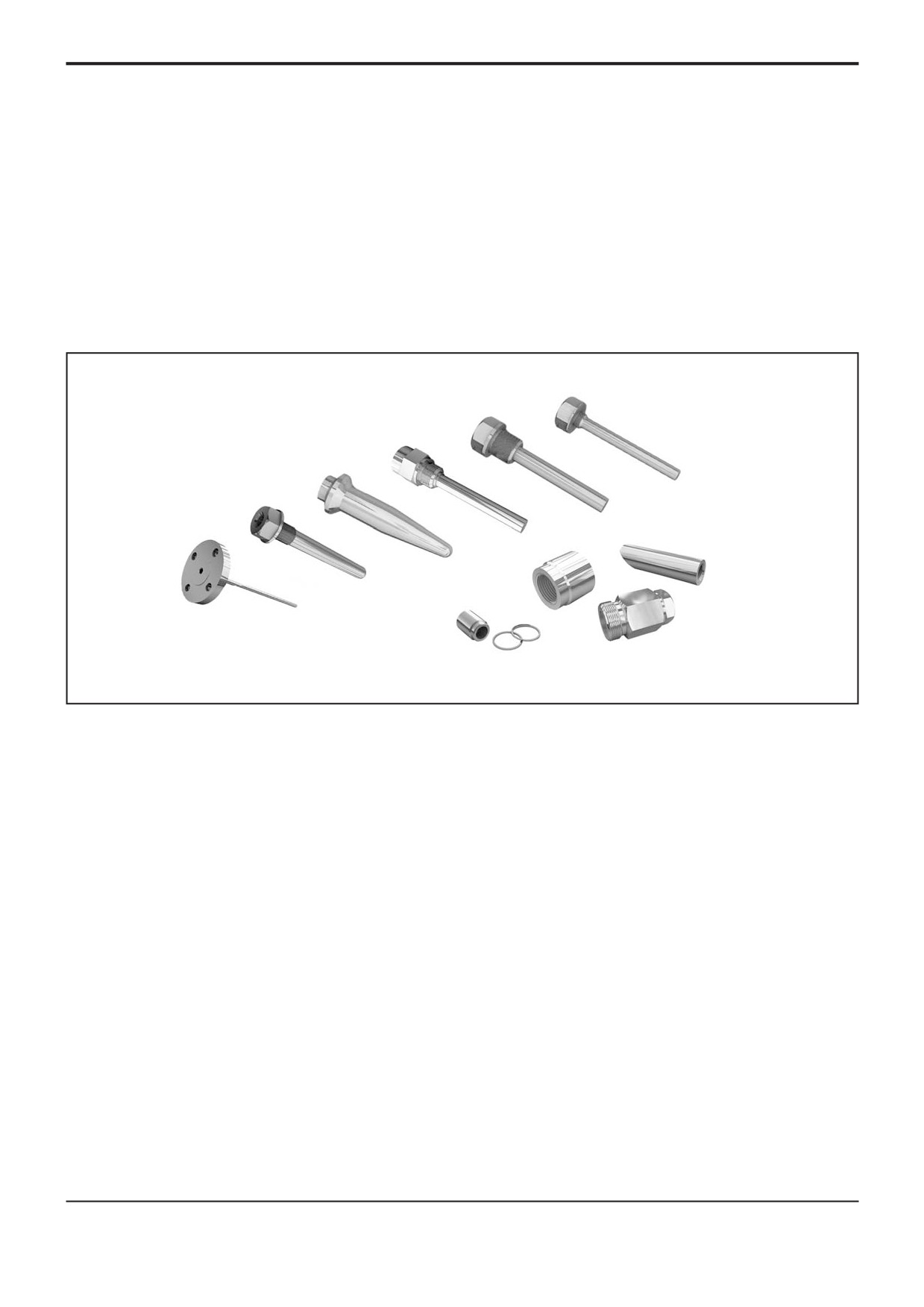

Узлы и детали к датчикам температуры
217
Узлы и детали
к датчикам температуры
В комплект поставки штуцерных гильз
Классическая линейка защитных гильз
включены шайбы для герметизации датчика
z
Предназначены для защиты датчиков
температуры и защитной гильзы на месте
температуры от высокого давления и химического
эксплуатации.
воздействия измеряемых сред
z
Рабочая среда:
жидкость, пар, газ
z
Конструктивные исполнения:
цельноточенные, сварные
z
Исполнения по присоединению:
штуцерные, фланцевые, вварные
z
Материалы:
12Х18Н10Т, 10Х17Н13М2Т, ХН78Т
z
Условное давление:
от 1,6 до 50 МПа
z Монтажная длина:
от 60 до 3400 мм
218
Узлы и детали к датчикам температуры

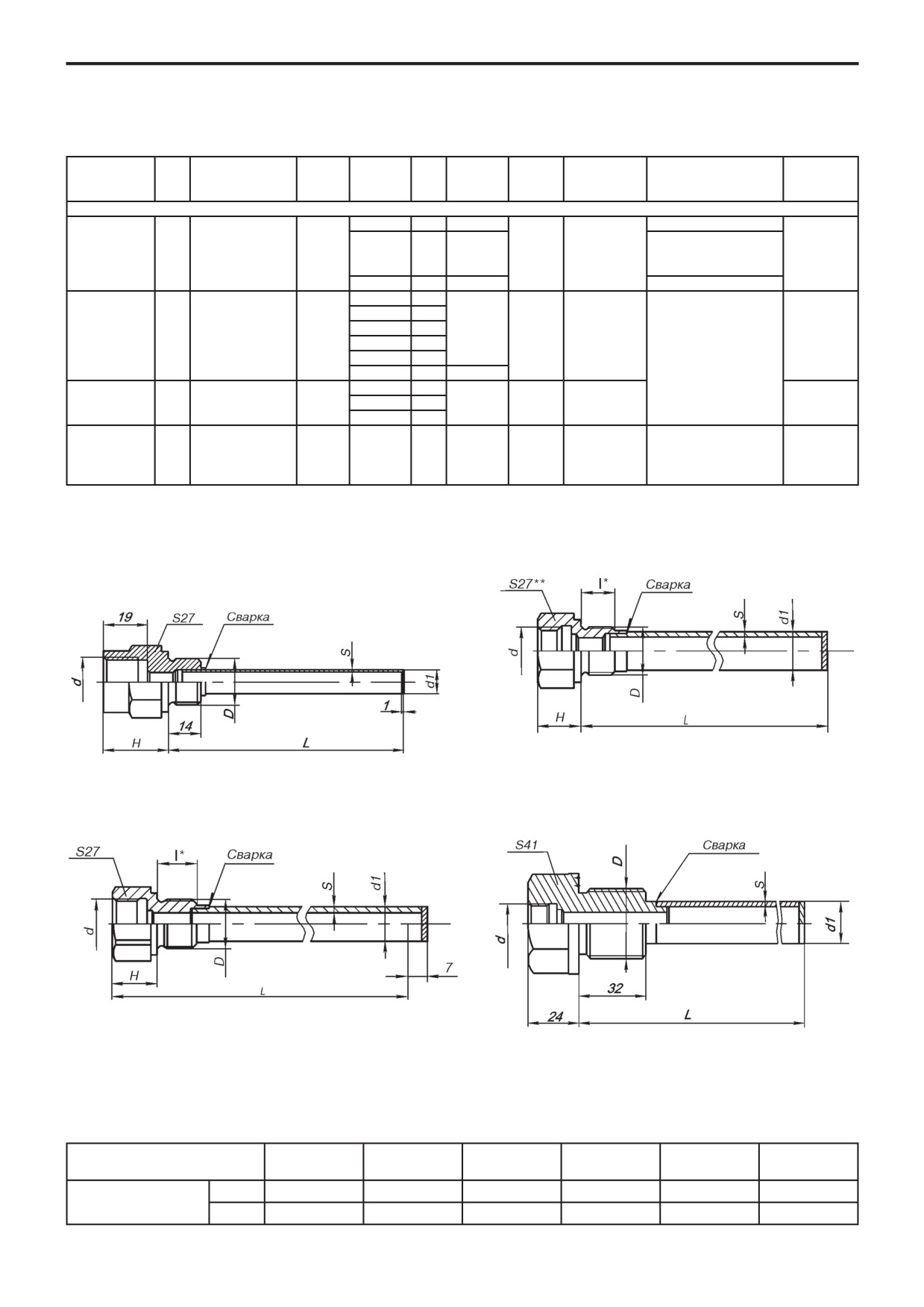

ШТУЦЕРНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ.

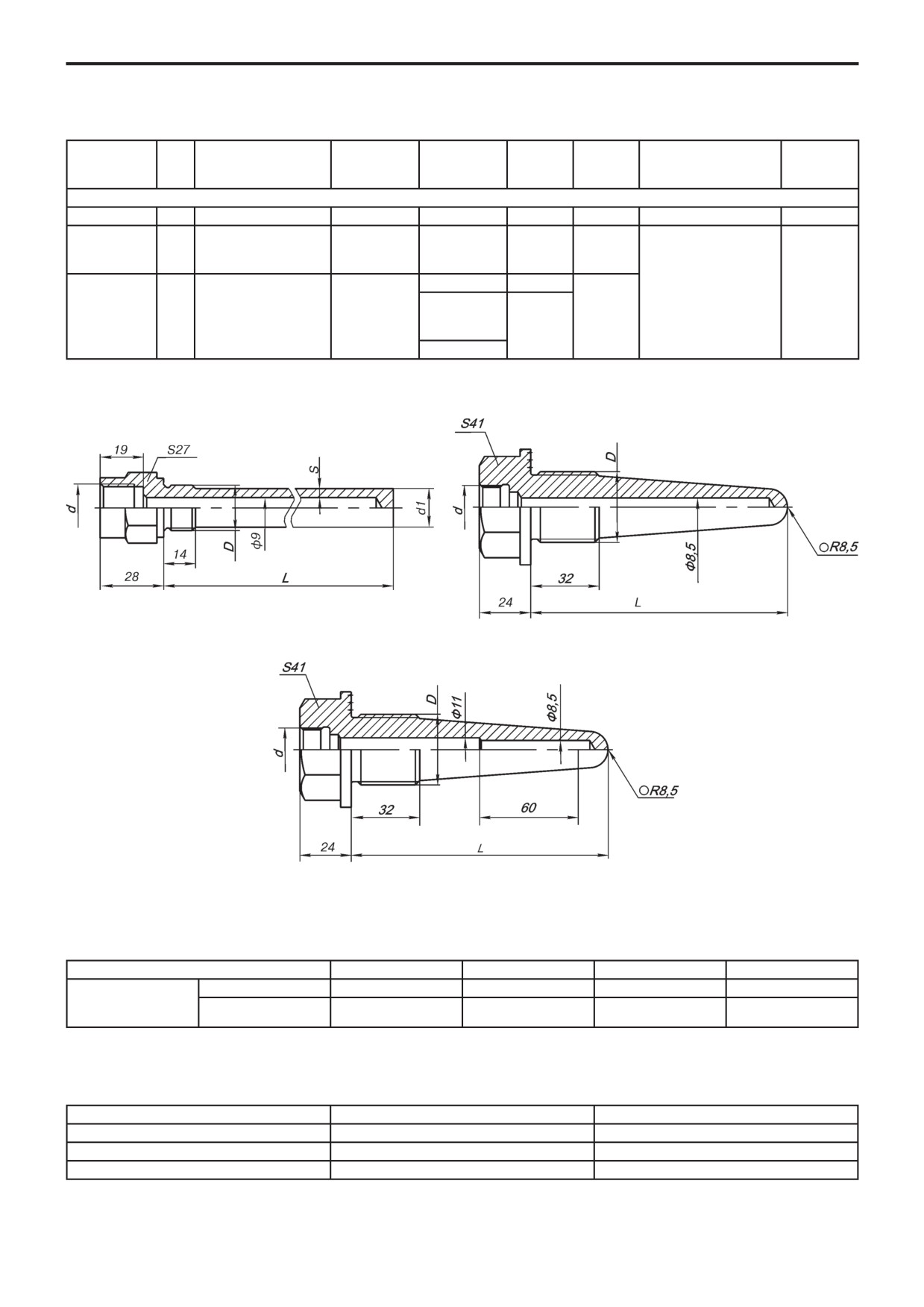

СВАРНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2001
Таблица 1
Обозначение
Рис.
Заменяемые
Код
D,
Н,
d,
d1 х s,
Внутренний
Монтажная
Условное
защитной
модели
мате-
мм
мм
мм
мм
диаметр
длина L, мм
давление,
гильзы
защитных гильз
риала
штуцера, мм
МПа
Сварные защитные гильзы
G1/2-B
28
G1/2-B
80, 110, 140, 160, 200
82, 102, 108, 122,
2000.010.00
2001-01
1 5)
Н10
М20х1,5
28
G1/2-B
10х0,8
8,1
142, 162, 182, 202,
4
2000.011.00
232, 250, 322, 402
М20х1,5
18
М20х1,5
100, 160, 200
М20х1,5
20
200.006.00
М27х2
18
Н10
(под подвижный
М33х2
18
М20х1,5
60, 80, 100, 120, 160,
2001-02 3)
2
H13
16х2,2 4)
11
25
штуцер)
G3/4-B
18
200, 250, 320, 400,
Н782)
200.007.00-01
G1/2
20
500, 630, 800, 1000,
М27х2
18
1/2NPT1)
1250, 1600, 2000,
200.006.00
Н10
М20х1,5
20
2500, 3150, 3400
2001-03 3)
3
(под непод-
H13
М27х2
18
М20х1,5
14х2,2
9
25
вижый штуцер)
H782) G3/4-B
18
60, 80, 100, 120, 160,
200, 250, 320, 400,
2001-04 3)
4
200.007.00
Н10
М33х2
-
М20х1,5
20х2,5
11
25
500, 630, 800, 1000,
1250, 1600, 2000
1) Допускается К1/2 ГОСТ 6111.
2) По согласованию при размещении заказа.
3) В комплект поставки входит прокладка по ГОСТ 23358.
4) s=2,0 - для материала Н78
5) Для сочетания D=М20х1,5 и d=М20х1,5 исполнение может выглядеть иначе. Актуальный эскиз может быть представлен по запросу.
* l=14 мм E для D=М20х1,5; G1/2.
* l=16 мм E для D=М27х2, G3/4.
* l=18 мм E для D=М33х2.
** S41 - для D= D=М33х2
Рис.1. 2001E01.
Рис.2. 2001E02.
* l=14 мм E для D=М20х1,5.
* l=16 мм E для D=М27х2, G3/4.
Рис.3. 2001E03.
Рис.4. 2001E04.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ЗАЩИТНЫХ ГИЛЬЗ
2001-01; 2001-02; 2001-03; 2001-04
Таблица 2
80, 100, 120,
400, 500, 630,
1250, 1600,
2500*, 3150*,
Длина, L, мм
60
200, 250, 320
160
800, 1000
2000
3400
Предельная
пар
50
40
25
5
2
1
скорость потока , м/с
вода
6
4
2,5
0,5
0,2
0,1
* За исключением 2001-04.
Узлы и детали к датчикам температуры
219
ЦЕЛЬНОТОЧЕНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2002
Таблица 3
Обозначение
d1 х s, мм
Условное
Заменяемые модели
Код
Монтажная длина
защитной
Рис.
D, мм
d, мм
(внутр.
давление,
защитных гильз
материала
L, мм
гильзы
диаметр)
МПа
Цельные защитные гильзы
2002-01
1
2000.000.01
Н10
G1/2-B
G1/2-B
17х4
250, 320, 330, 400
15
200.004.00 (под
М24х1,5
2002-02 3)
2
неподвижный
Н10
М20х1,5
см. рис.2
М33х2
штуцер)
60 2), 80, 100, 120,
М33х2
1/2NPT 1)
160, 200, 250, 320,
50
200.004.00 (под
М24х1,5
Н10
400, 500, 630
2002-03 3)
3
подвижный штуцер)
М33х2
см. рис.3
Н13
М20х1,5
200.008.00
G3/4-B
М20х1,5
1) Допускается К1/2" ГОСТ 6111 (только для 1/2NPT).
2) Кроме d=1/2NPT.
3) В комплект поставки входит шайба
Рис.1. 2002E01.
Рис.2. 2002E02.
Рис.3. 2002E03.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ЗАЩИТНЫХ ГИЛЬЗ
2002H02; 2002H03
Таблица 4
Длина, L, мм
60, 80, 100
120, 160
200, 250, 320
400, 500, 630
Предельная
пар
150
120
100
70
скорость потока,
вода
12
10
7,5
4
м/с
МАТЕРИАЛЫ ЗАЩИТНЫХ ГИЛЬЗ
Таблица 5
Обозначение
Материал
Код исполнения по материалам
2001-01, -02, -03, -04 2002-01, -02, -03
12Х18Н10Т 1)
Н10
2001-02, -03 2002-03
10Х17Н13М2Т
Н13
2001-02, -03
ХН78Т
Н78
1) По согласованному запросу возможно изготовление из других материалов.
220
Узлы и детали к датчикам температуры
ОСОБЕННОСТИ ПРИМЕНЕНИЯ МАТЕРИАЛОВ ЗАЩИТНЫХ ГИЛЬЗ
Таблица 6
Материал
Рекомендуемая
Рекомендуемая максимальная
Примечание
температура
температура применения в
применения, °С
течение длительного времени
(до 10000 ч), °С
12Х18Н10Т
600
800
Неустойчива в серосодержащих средах. Применяется в
случаях, когда не могут быть применены безникелевые
стали. Коррозионностойкая, жаростойкая, жаропрочная
10Х17Н13М2Т
600
800
Устойчива к агрессивным, кислотным средам.
Коррозионностойкая
ХН78Т
1000
1100
Неустойчива в серосодержащих средах, жаростойкая,
жаропрочная
ПРИМЕР ОБОЗНАЧЕНИЯ ШТУЦЕРНЫХ ГИЛЬЗ ПРИ ЗАКАЗЕ
Гильза защитная 2001 H 03 H М27х2 H М20х1,5 H Н10 H 630 мм
1
2
3
4
5
6
1. Наименование.
3. Диаметр монтажной резьбы, D (табл.1, 3).
2. 01
по рис.1
4. Диаметр внутренней резьбы, d (табл.1, 3).
02
по рис.2
5. Код исполнения защитной гильзы по материалу (табл.6).
03
по рис.3
6. Монтажная длина L, мм (табл.1, 3).
04
по рис.4 (только для серии 2001).

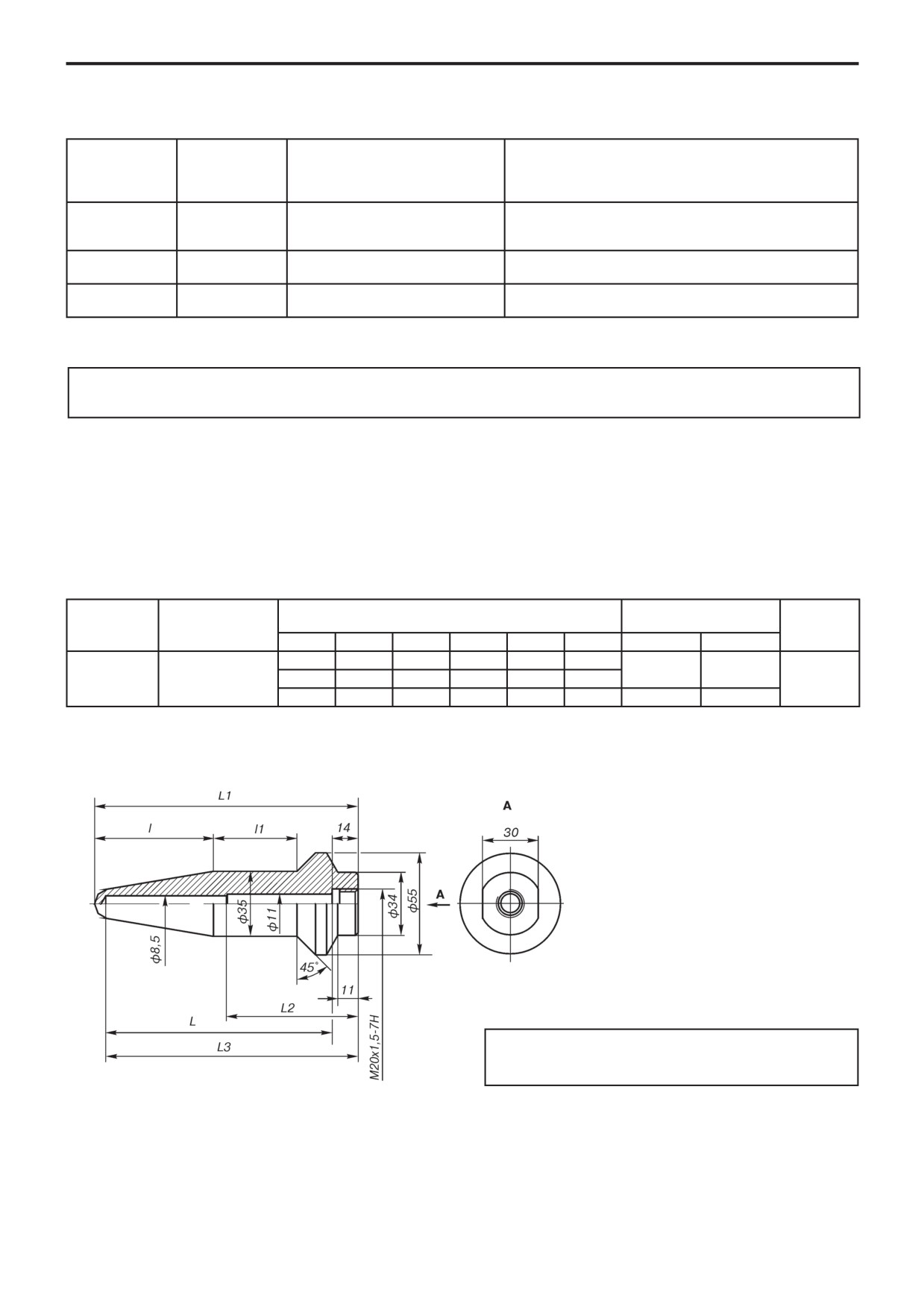

ВВАРНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2003
РАЗМЕРЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
Таблица 1
Заменяемая
Предельная скорость
Условное
Размеры, мм
Обозначение
модель защитной
потока, м/с
давление,
гильзы
L
L1
L2
L3
l1
l
пар
вода
МПа
120
143
80
134
45
65
120
10
2003-01
200.005.00
160
183
120
174
60
90
50
200
223
160
214
75
115
100
7,5
Материал защитной гильзы E 12Х1МФ.
ПРИМЕР ОБОЗНАЧЕНИЯ ВВАРНЫХ ГИЛЬЗ ПРИ ЗАКАЗЕ
Гильза защитная 2003 H 01 H 160
1
2
3
1. Наименование.
2. 01
по рис.1
Рис.1. 2003E01.
3. Монтажная длина L, мм (табл.1).
Узлы и детали к датчикам температуры
221

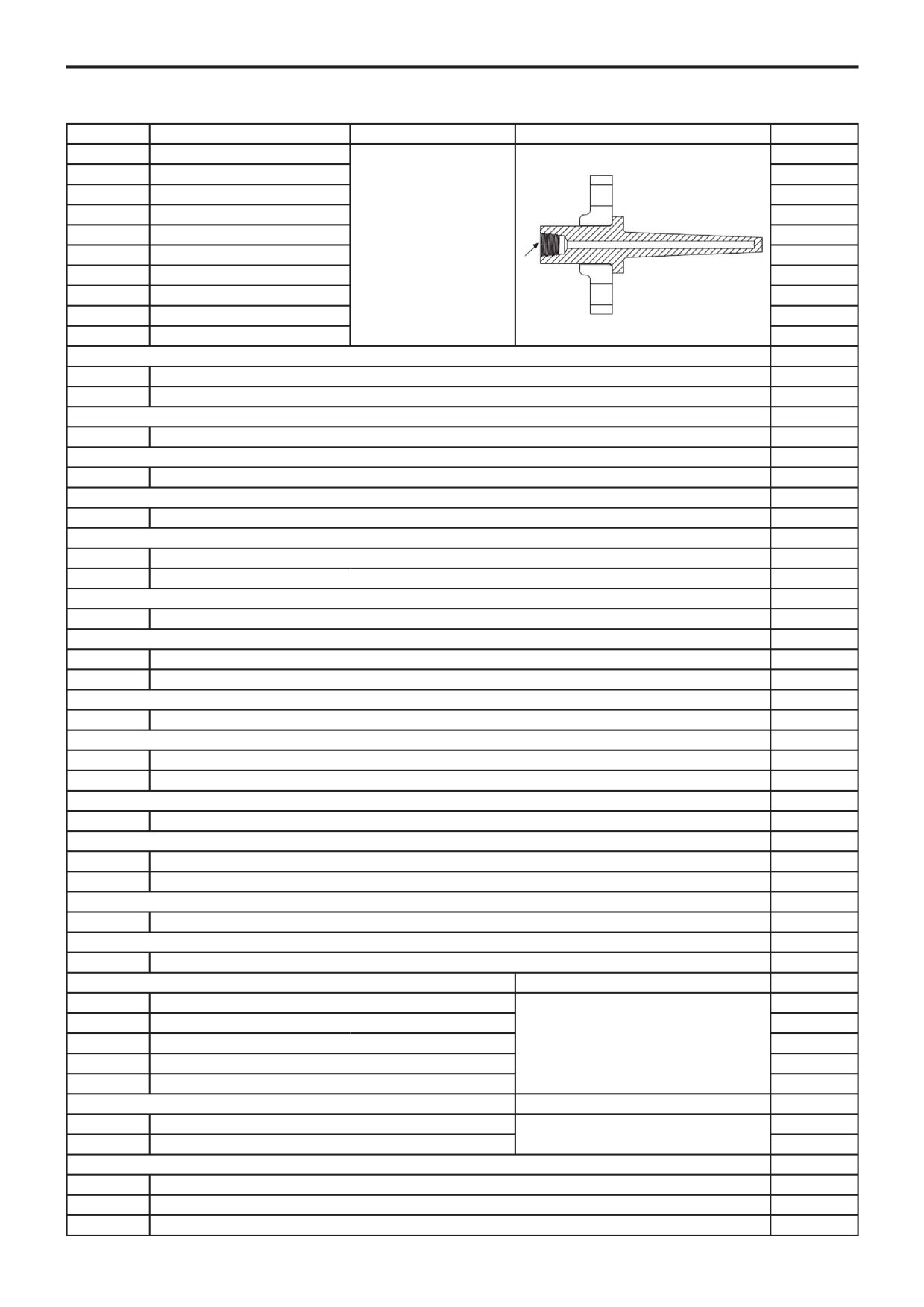

ФЛАНЦЕВЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2004
z Патент на полезную модель №58790 от 27.11.06
z Материал защитной гильзы H 12Х18Н10Т, 10Х17Н13М2Т. По согласованному заказу возможно изготовление из других материалов.
z Условный проход фланца (Ду) H 50 мм. По согласованному заказу возможно изготовление с другими Ду.
Размеры и параметры фланцевых защитных гильз
Таблица 1
Обозначение
Исполнение по
Условное
Исполнение
D, мм
D1, мм
d, мм
h, мм
давлению
давление, МПа
фланца*
Для датчиков температуры
-00
1,6
I
160
125
18
13
- под неподвижный штуцер:
-01
2,5
I
160
125
18
17
2004-01, -02, -03, -04, -05;
-02
4
I
160
125
18
17
- под подвижный штуцер:
2004-11, -12, -13, -14, -15
-03
6,3
I
175
135
22
23
-04
10
II
195
145
26
25
-05
16
II
195
145
26
27
Таблица 2
Обозначение
Исполнение по
Условное
Исполнение
D,
D1,
D2,
D3,
d,
h,
давлению
давление, МПа
фланца*
мм
мм
мм
мм
мм
мм
Для датчиков температуры
-00
6,3
I
175
135
102
85
22
23
- под неподвижный штуцер:
-01
10
II
195
145
102
85
26
25
2004-07;
-02
16
II
195
145
115
95
26
27
- под подвижный штуцер:
2004-17

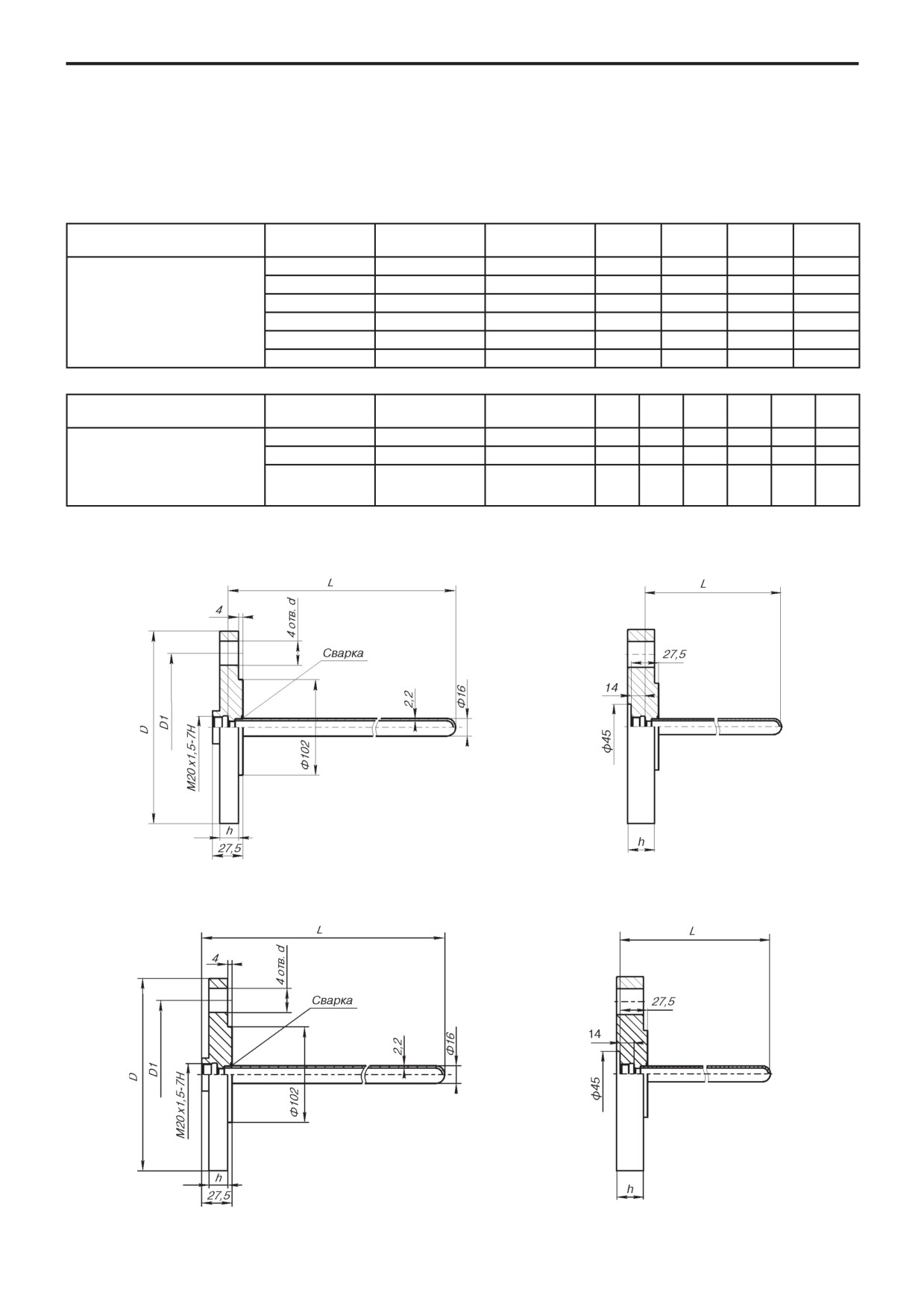

* Исполнение фланца I, II E см. рис.1E4.
Для датчика температуры с подвижным штуцером
(2004E11; 2004E12; 2004E13; 2004E14; 2004E15; 2004E17).
Рис.1. Исполнение I.
Рис.2. Исполнение II (ост.см.рис.1).
Для датчика температуры с неподвижным штуцером
(2004E01; 2004E02; 2004E03; 2004E04; 2004E05; 2004E07).
Рис.3. Исполнение I.
Рис.4. Исполнение II (ост.см.рис.3).
222
Узлы и детали к датчикам температуры
Для защитных гильз 2004E01; 2004E02; 2004E03; 2004E04; 2004E05; 2004E07; 2004E11; 2004E12; 2004E13; 2004E14; 2004E15;
2004E17 присоединительные размеры фланцев см. рис. 5E10 соответственно.
Присоединительные размеры уплотнительной поверхности фланцев выполнены по ГОСТ 33259-2015.
Защитные гильзы 2004 с кодом H13 выполнены:
- фланец из материала 12Х18Н10Т;
- защитная арматура из материала10Х17Н13М2Т.

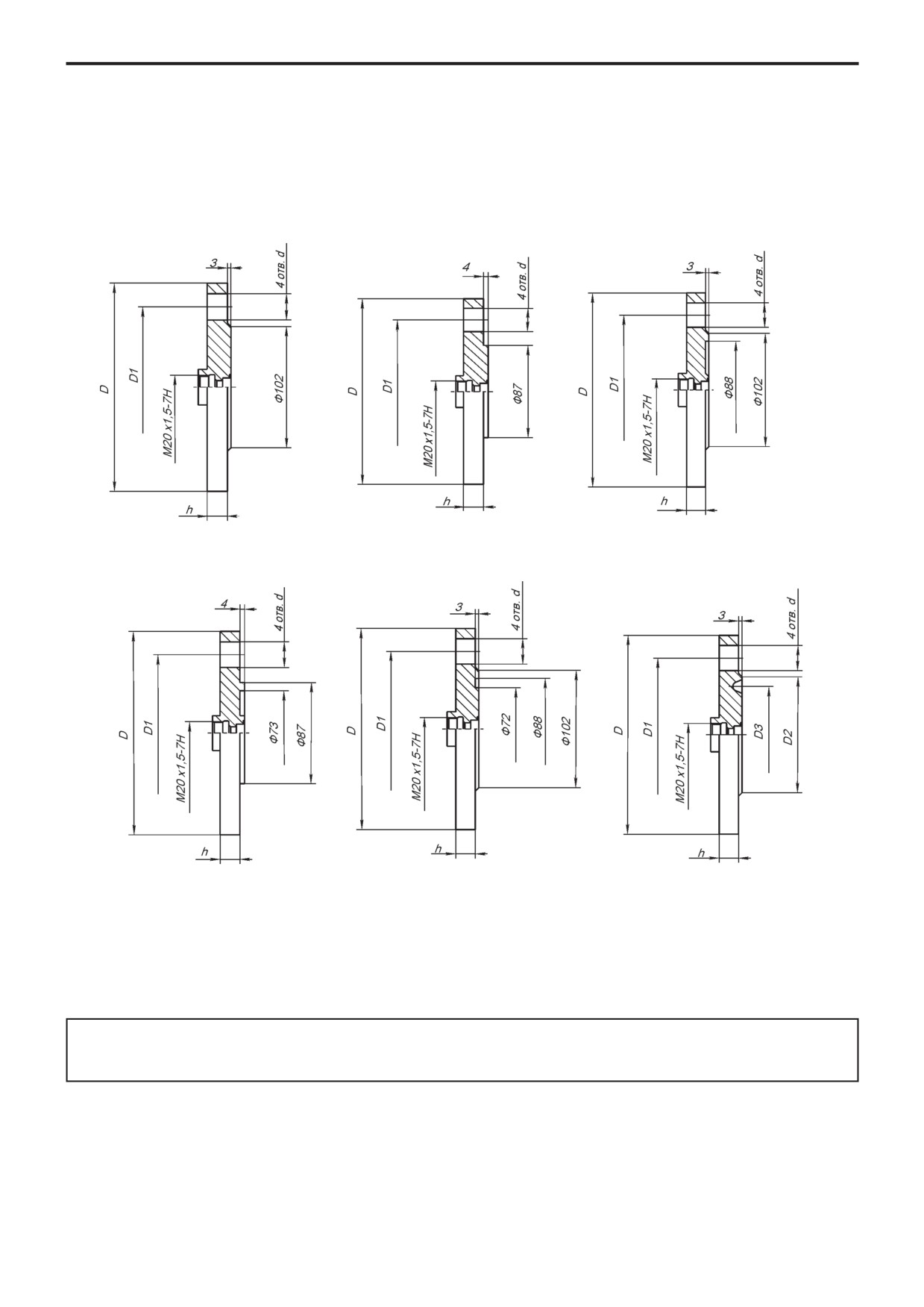

Рис.5. Фланец гильзы
Рис.6. Фланец гильзы
Рис.7. Фланец гильзы
2004E01; 2004E11.
2004E02; 2004E12.
2004E03; 2004E13.
Рис.8. Фланец гильзы
Рис.9. Фланец гильзы
Рис.10. Фланец гильзы 2
2004E04; 2004E14.
2004E05; 2004E15.
2004E07; 2004E17.
По согласованному запросу возможно изготовление фланца по стандарту ANSI или DIN.
ПРИМЕР ОБОЗНАЧЕНИЯ ШТУЦЕРНЫХ ФЛАНЦЕВЫХ ГИЛЬЗ ПРИ ЗАКАЗЕ
Гильза защитная 2004 H 11 H 02 H Н10H 630
1
2
3
4
5
1. Обозначение.
2. Исполнение фланца (рис.5E10).
3. Исполнение по давлению (E00, ..., E05; табл.1, 2).
4. Код исполнения защитной гильзы по материалу арматуры:
Н10 - 12Х18Н10Т
Н13 - 10Х17Н13М2Т
5. Монтажная длина L, мм (выбирается из ряда: 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм).
Узлы и детали к датчикам температуры
223

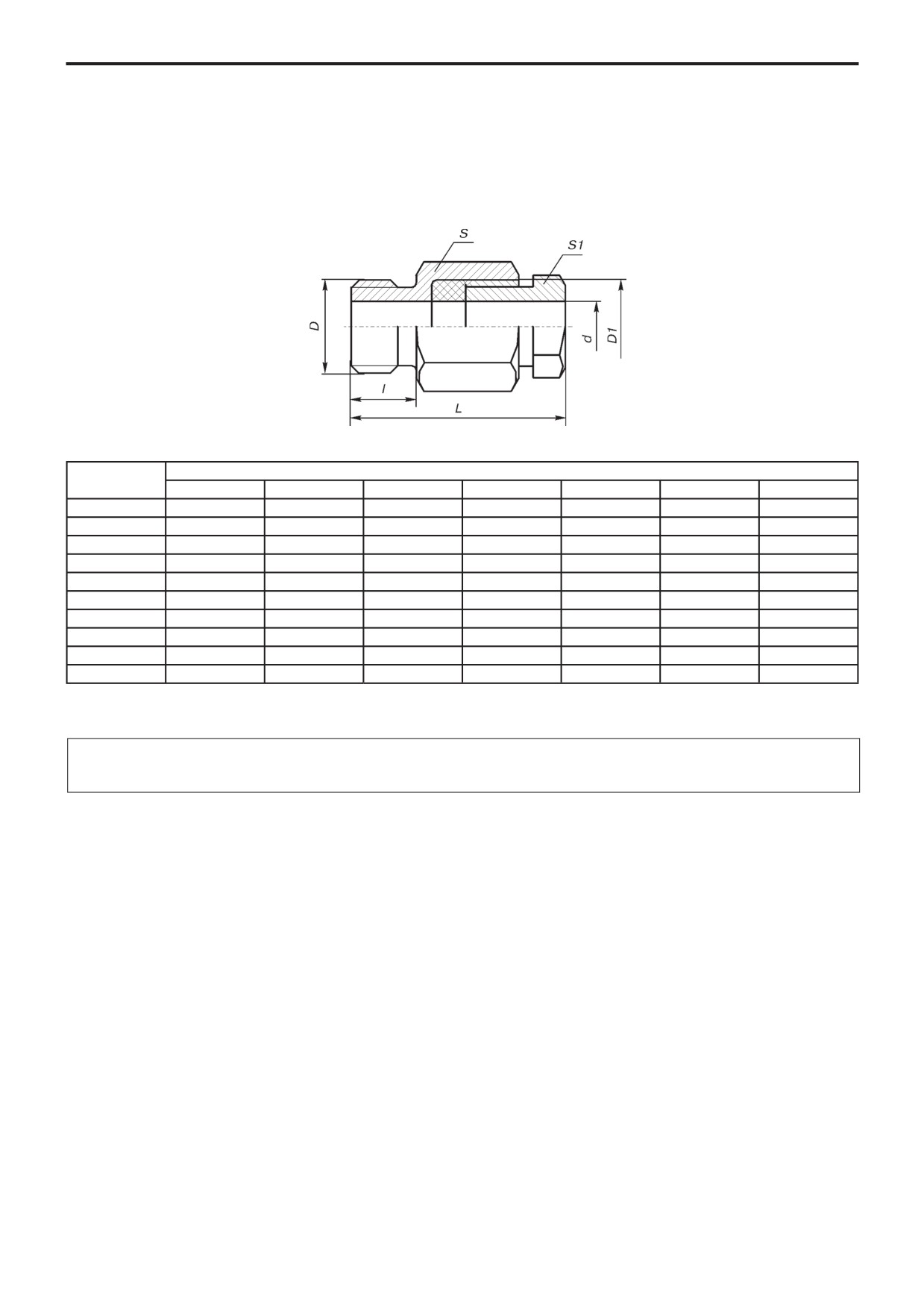

ШТУЦЕР ПЕРЕДВИЖНОЙ
Назначение: предназначен для установки на месте эксплуатации термопреобразователей. Передвижной штуцер рассчитан
на давление до 0,25 МПа. Штуцер передвижной поставляется как самостоятельное изделие. Материал штуцера E сталь 12Х18Н10Т.
Диапазоны рабочих температур -60...250°С.
Таблица 1
Обозначение
Размеры, мм
L
l
D
D1
d
S
S1
200.002.00-00
65
16
M33x2
M27x2
21
36
30
-01
65
16
M27x2
M27x2
21
36
30
-02
46
16
M27x2
M20x1,5
10,5
36
22
-03
44
14
M20x1,5
M20x1,5
10,5
27
22
-04
44
14
M20x1,5
M20x1,5
8,5
27
22
-05
40
12
M16x1,5
M12x1,5
6,3
22
17
-06
40
12
M16x1,5
M12x1,5
5,3
22
17
-07
40
12
M16x1,5
M12x1,5
5
22
17
-08
40
12
M12x1,5
M10x1
4,3
17
14
-09
40
12
M12x1,5
M10x1
3,3
17
14
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Штуцер передвижной H 200.002.00H03
1
2
1. Наименование.
2. Обозначение штуцера (табл.1).
224
Узлы и детали к датчикам температуры

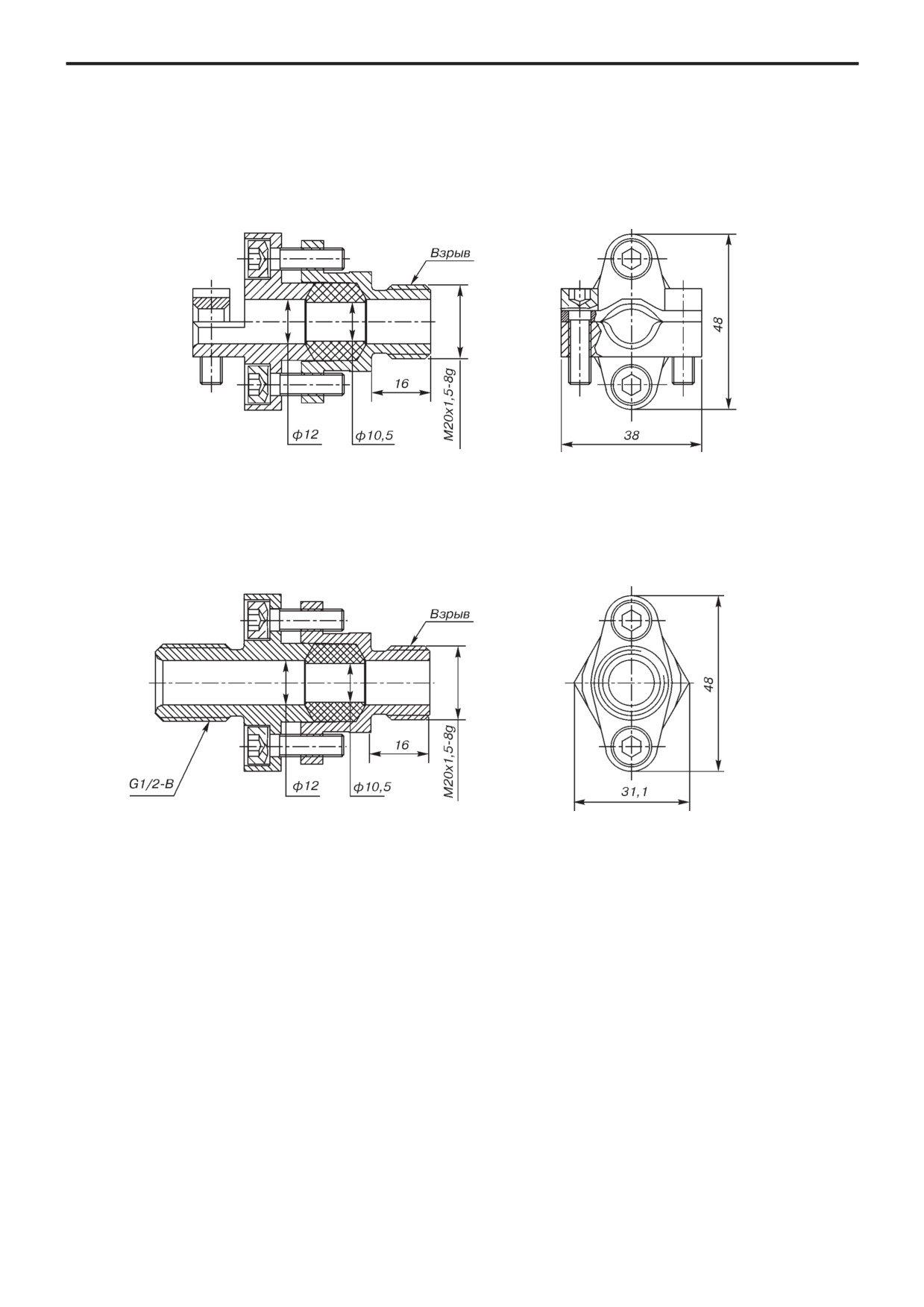

МОНТАЖНЫЕ КОМПЛЕКТЫ КАБЕЛЬНОГО ВВОДА
Назначение: для подключения термопреобразователей к функциональной и (или) вторичной аппаратуре.
Для бронированного кабеля
Рис.1. 251.01.09.000
Для трубного монтажа
Рис.2. 251.01.08.000
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
В примере обозначения при заказе термопреобразователей указывается:
БК E для бронированного кабеля,
ТБ E для трубного монтажа.
Узлы и детали к датчикам температуры
225

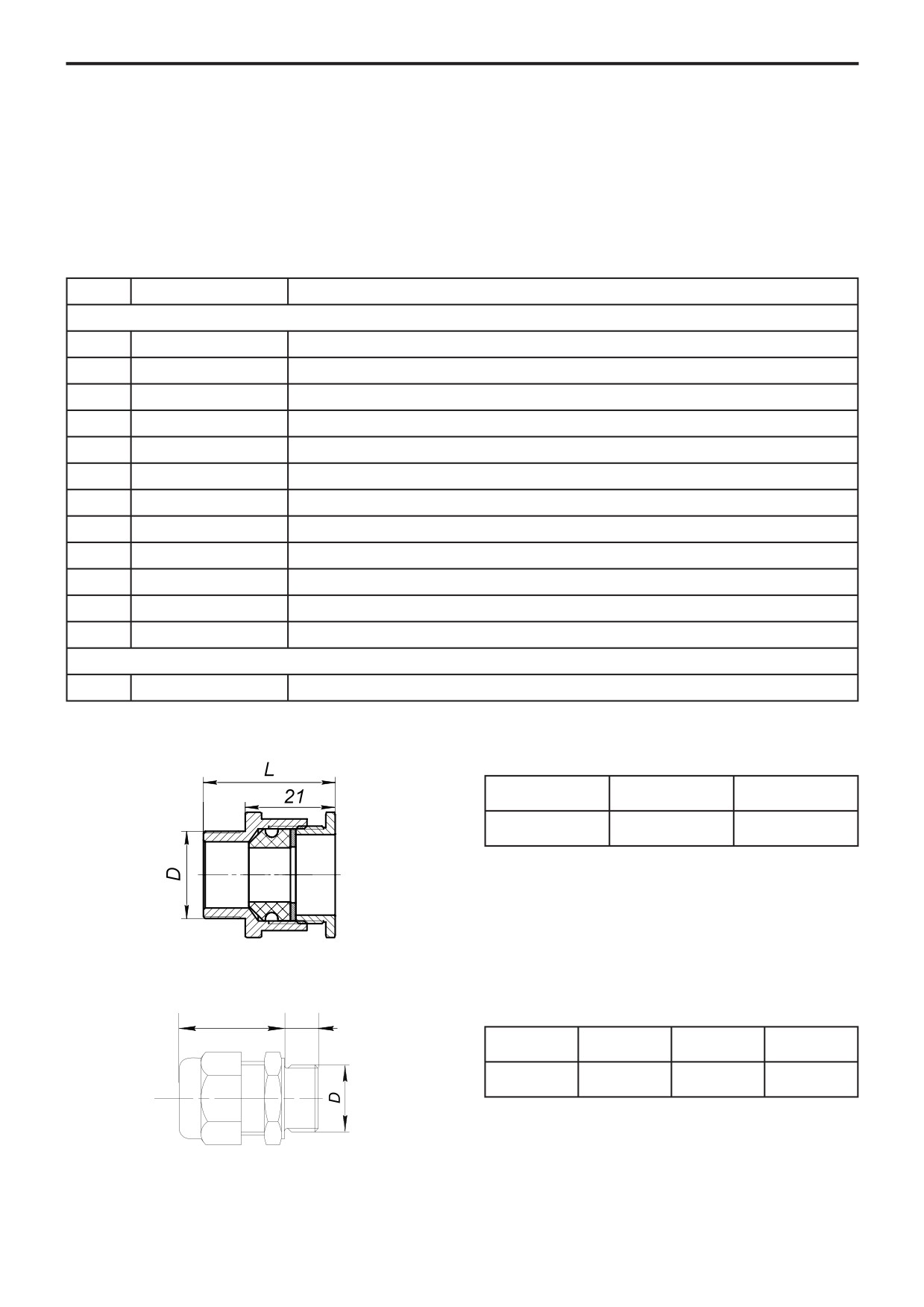

Кабельные вводы
Кабельные вводы предназначены для фиксации различных типов кабелей при подключении датчиков с целью защиты от
попадания внутрь корпуса влаги и пыли. Кабельные вводы (кроме К01, К04, К05) имеют взрывозащищенное исполнение с маркировкой
взрывозащиты ExdIIC.
Кабельные вводы поставляются в комплекте с датчиком.
Диаметр кабеля может быть изменен в незначительных пределах.
Степень защиты от воздействия пыли и воды IP 66 по ГОСТ 14254
Диапазон температур окружающей среды для металлических кабельных вводов от E60 до 130°С, для кабельных вводов из
полиамида от E20 до 70°С.
Таблица 1
Код
Материал
Описание
Кабельные вводы для датчиков давления с резьбовым отверстием М20х1,5
К01
Никелированная латунь
Небронированный кабель диаметром 6,5-13,9 мм
К02
Нержавеющая сталь
Небронированный кабель диаметром 6,5-13,9 мм
К03
Никелированная латунь
Небронированный кабель диаметром 6,1-11,6 мм
К04
Полиамид
Небронированный кабель диаметром 6-12 мм
К12
Никелированная латунь
Бронированный кабель, диаметр кабеля 5-14 мм, диаметр брони 10-21 мм
К14
Никелированная латунь
Бронированный кабель, диаметр кабеля 6-12 мм, диаметр брони 8-16 мм
К17
Никелированная латунь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15, ГЕРДА-МГ-16)
К18
Никелированная латунь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)
К19
Никелированная латунь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20, МРПИ-20)
К20
Нержавеющая сталь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-15, ГЕРДА-МГ-16)
К21
Нержавеющая сталь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-18)
К22
Нержавеющая сталь
Небронированный кабель, проложенный в гибком металлорукаве (Р3-ЦХ-20, МРПИ-20)
Дополнительно
КЗ
Никелированная латунь
Кольцо заземления М20 для кабельных вводов К12…К22
Таблица 2
Код
L, мм
D
К01; K02; К03
36
М20х1,5
Рис. 1.
Таблица 3
L
L
Код
L1, мм
L2, мм
D
K04
10
32,4
M20x1,5
Рис. 2.
226
Узлы и детали к датчикам температуры

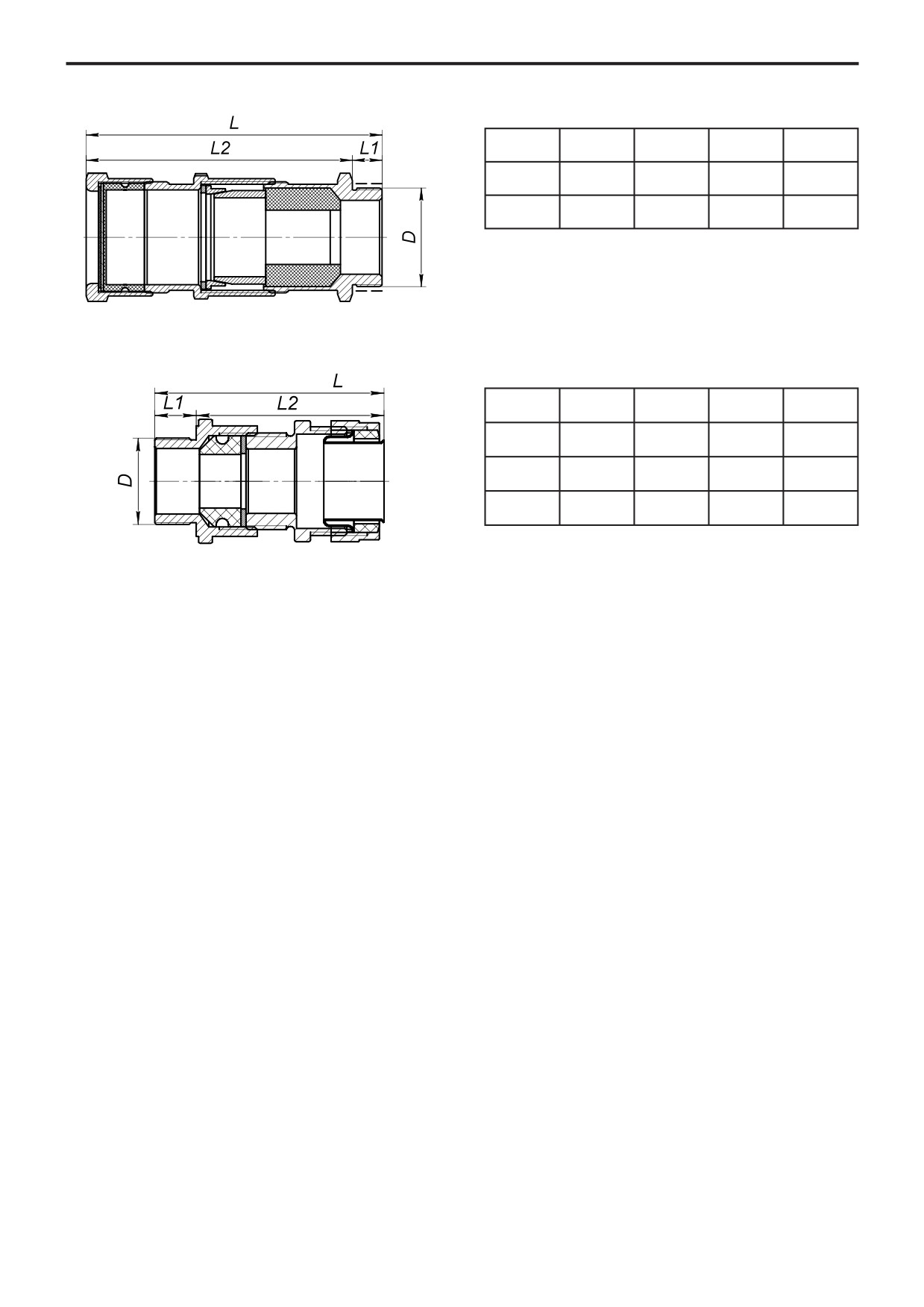

Таблица 4
Код
L, мм
L1, мм
L2, мм
D
К14
64
15
49
М20х1,5
К12
77
15
62
М20х1,5
Рис. 3.
Таблица 5
Код
L, мм
L1, мм
L2, мм
D
К17; K20
59
15
44
М20х1,5
К19; K22
63
15
48
М20х1,5
К18; K21
61
15
46
М20х1,5
Рис. 4.
Узлы и детали к датчикам температуры
227

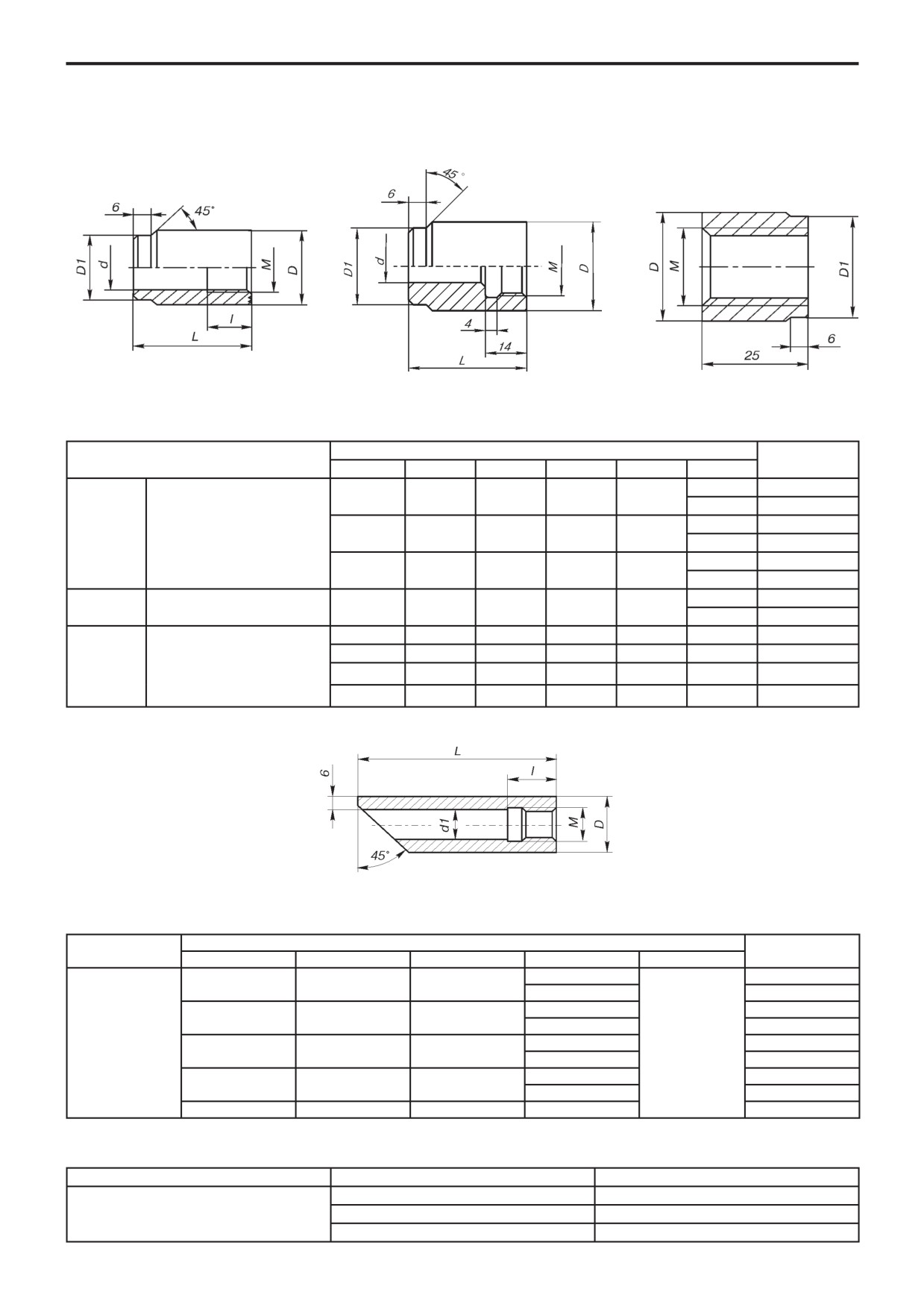

БОБЫШКИ СЕРИИ 2000
Назначение: для установки на месте эксплуатации термопреобразователей и защитных гильз. Условное давление
(Ру) 25 МПа.
Рис.1. 2010E01.
Рис.2. 2010E02.
Рис.3. 2010E03.
Габаритные размеры бобышек 2010H01, 2010H02, 2010H03
Таблица 1
Размеры, мм
Обозначение
Масса, кг
M
D
D1
d
l
L
40
0,13
20х1,5
30
26
18
32
60
0,20
для сварных гильз;
для цельноточеных гильз
50
0,17
2010-01
27х2
40
30
25
32
и датчиков с неподвижным
70
0,24
штуцером
70
0,24
33х2
50
36
31
32
90
0,31
для датчиков температуры
40
0,16
2010-02
20х1,5
30
26
11
14
с подвижным штуцером
60
0,23
20х1,5
28
26
25
0,059
для сварных гильз и
27х2
35
33
25
0,076
2010-03
датчиков с неподвижным
G 3/4-B
35
33
25
0,076
штуцером
33х2
41
39
25
0,090
Габаритные размеры бобышки 2010H04
Рис.4. 2010E04.
Для гильз.
Таблица 2
Размеры, мм
Обозначение
Масса, кг
M
D
d1
L
l
115
0,39
М20х1,5
32
18
140
0,45
115
0,65
М27х2
42
25
140
0,72
2010-04
115
24
0,70
М33х2
48
31
140
0,76
115
0,36
М18х2
30
16
140
0,40
М24х1
36
23
115
0,44
Код материала бобышек
Таблица 3
Обозначение
Материал
Код материала
Ст. 20
Ст.20
2010-01, -02, -03, -04
12Х18Н10Т
Н10
09Г2С
Г2
228
Узлы и детали к датчикам температуры
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Бобышка 2010 H 01 H М20х1,5 H 60 H Г2
1
2
3
4
1. Обозначение.
2. Монтажная резьба (табл.1, 2).
3. Высота L, мм (табл.1).
4. Код материала (табл.3).

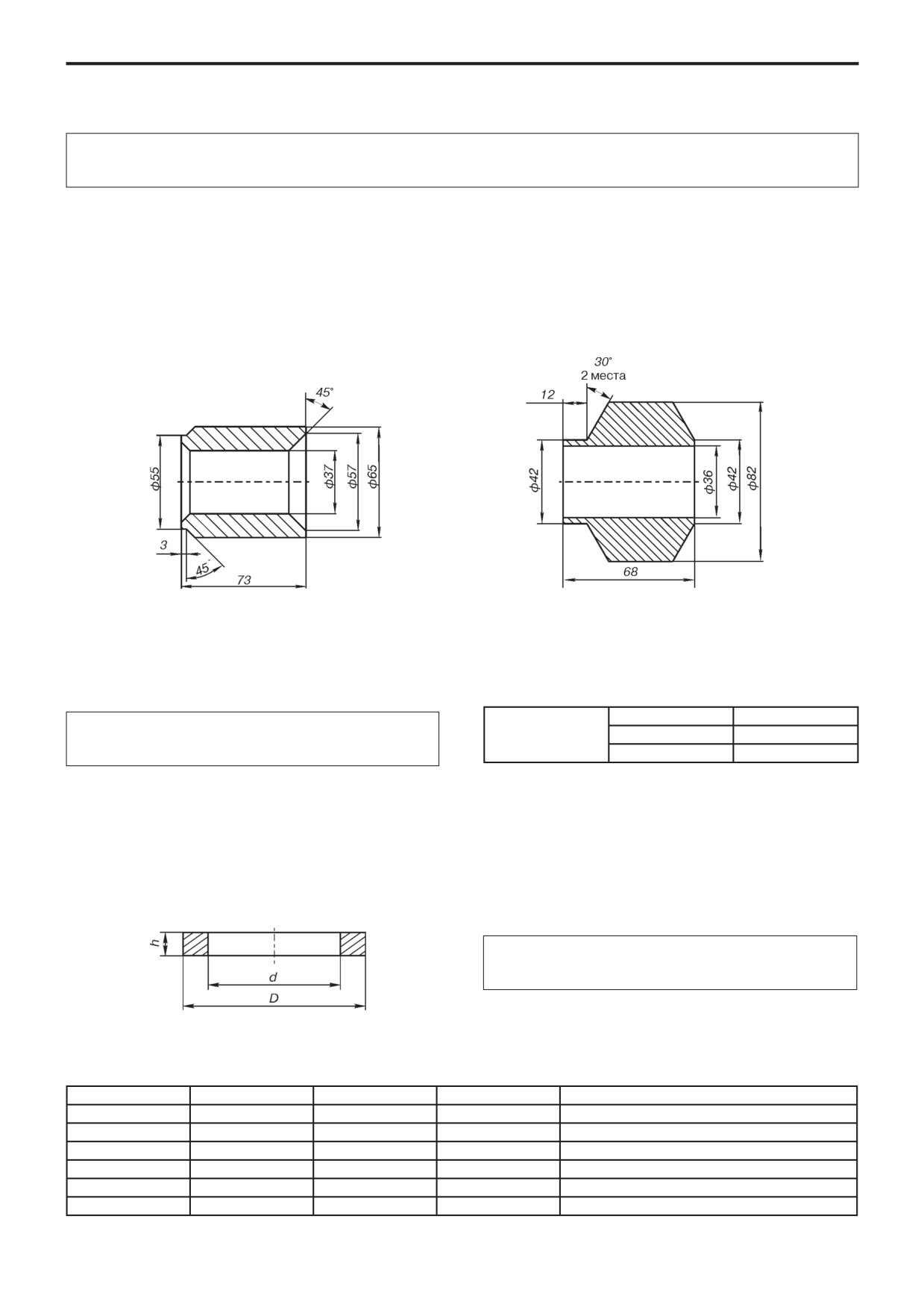

БОБЫШКА ПРИВАРНАЯ 2010H05, 2010H06
Назначение: для установки на месте эксплуатации датчиков температуры и вварных защитных гильз 2003-01.
Материал E 12Х18Н10Т
Материал E 12Х1МФ
Рис.5. 2010E05.
Рис.6. 2010E06.
Код материала бобышек
ПРИМЕР ОБОЗНАЧЕНИЯ БОБЫШКИ ПРИВАРНОЙ
ПРИ ЗАКАЗЕ
Таблица 3
Ст. 20
Ст. 20
Бобышка 2010H05HH10
2010-05
12Х18Н10Т
Н10
1
2
09Г2С
Г2
1. Обозначение.
2. Код материала (таб. 3) (только для бобышки 2010E05).
ШАЙБЫ
Назначение: для герметизации термопреобразователей на месте установки. Шайба поставляется как самостоятельное
изделие.
Материал: медь М1 (обеспечивают герметичность в месте установки защитной гльзы до 200°С).
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Шайба H 2020H01
1
2
1. Наименование.
2. Обозначение шайбы (табл.1).
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица 1
Обозначения
D, мм
d, мм
h, мм
Применение для датчиков температуры
2020-00
18
13,5
1,5
С подвижным штуцером М20х1,5 (S22)
-01
32
26
1,5
С неподвижным штуцером М20х1,5 (S27)
-02
36
32
2
С неподвижным штуцером М27х2 (S32)
-03
38
28
2
С неподвижным штуцером М27х2 (S27)
-04
47
39
2
С неподвижным штуцером М33х2 (S41)
-05
30
21
1,5
С неподвижным штуцером М20х1,5
МетранH360М
231
РАСХОДОМЕРЫ
Счетчики-расходомеры массовые
МетранH360М
z Измеряемые среды: жидкости, пульпы, газы
z
Погрешность измерения плотности - ±0,5, ±1 или
z Диаметры условного прохода: от 2 до 150 мм
±2 кг/м3
z Диапазон измерения массового расхода - до
z
Давление измеряемой среды: до 20 МПа
500 т/ч
z
Температура измеряемой среды: от -196 до 350°С
z Диапазон измерения плотности жидкости - от
z
Выходные сигналы: частотно-импульсный,
650 до 2000 кг/м3
токовый 4-20 мА, протоколы HART, Modbus,
z Пределы основной относительной погрешности
Profibus PA, DP и Foundation Fieldbus
массового расхода жидкости:
z
Монтаж электронного преобразователя
- Первичные преобразователи RU, RV, RS: ±0,1 %
интегральный или удаленный
- Первичные преобразователи RE: ±0,2 %;
z
Взрывозащищенное исполнение
±0,15 %
z
Интервал между поверками - 5 лет (жидкость),
z Пределы основной относительной погрешности
4 года (газ), 1 год (плотность)
массового расхода газа:
- Первичные преобразователи RU, RV, RS:
±0,75 %
- Первичные преобразователи RE: ±1,0 %
232
МетранH360М
Счетчики-расходомеры массовые (кориолисовые
Расходомер состоит из первичного преобразователя
расходомеры) предназначены для прямого измерения
и электронного преобразователя.
массового расхода, плотности, температуры, вычисления
Выпускается 4 модели первичных преобразователей
объемного расхода жидкостей, газов и взвесей. Все
(далее ПП) и 4 модели электронных преобразователей (далее
измерения выполняются в реальном времени. Какого-либо
ЭП), функциональные возможности которых отвечают самым
дополнительного оборудования для измерений не требуется.
различным требованиям. Краткие технические характеристики
Кориолисовые расходомеры и плотномеры позволяют
моделей, приведенные в настоящем документе, позволяют
увеличить производительность и эффективность производства,
сравнить различные модели первичных и электронных
а также экономическую эффективность предприятия.
преобразователей между собой.

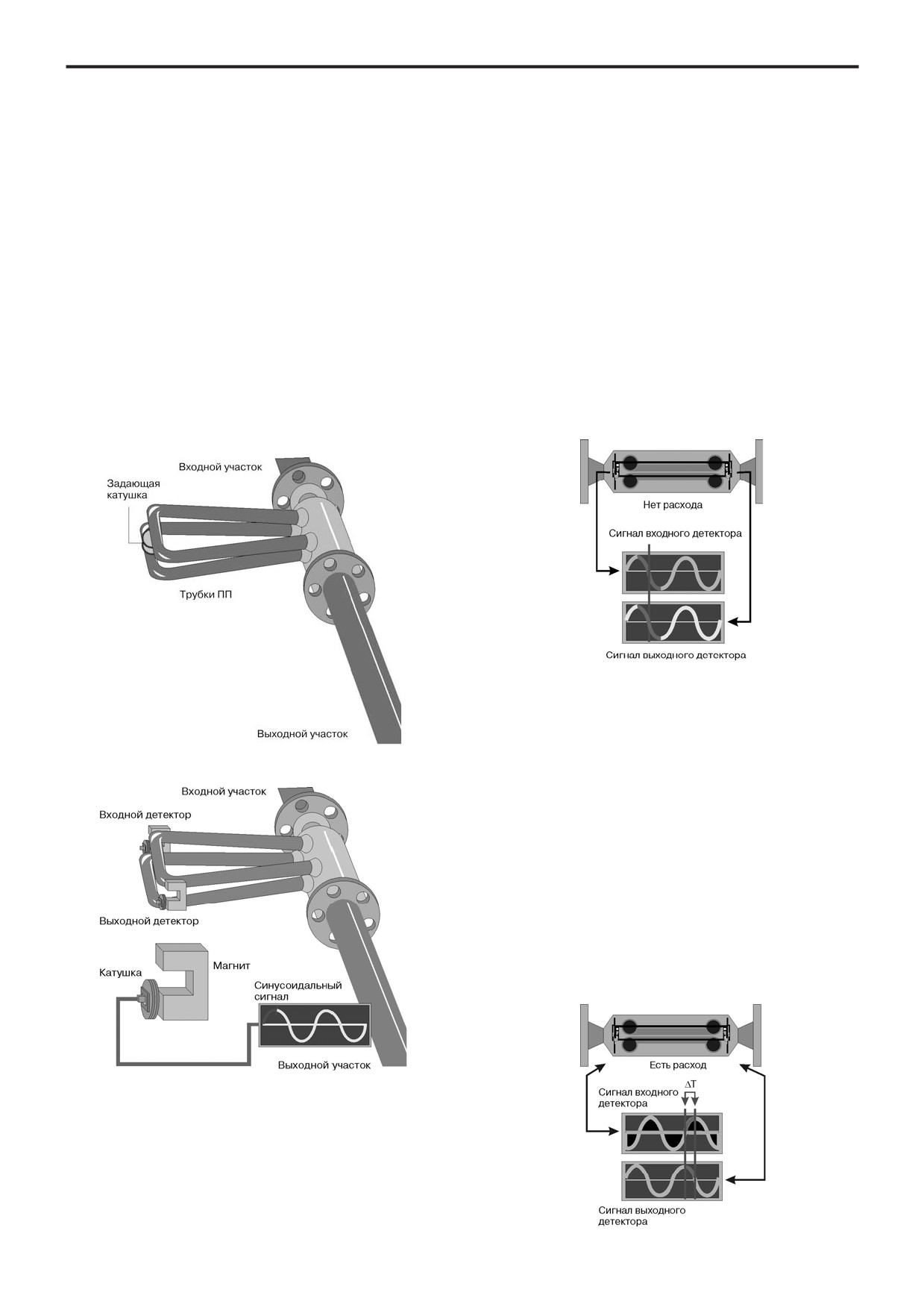

ПРИНЦИП ДЕЙСТВИЯ КОРИОЛИСОВЫХ РАСХОДОМЕРОВ И ПЛОТНОМЕРОВ
Измерение массового расхода
Сборки магнитов и катушек соленоидов, называемые
детекторами, установлены на трубках ПП (рис.2). Катушки
Кориолисовый расходомер состоит из первичного
смонтированы на одной трубке, магниты на другой. Каждая
преобразователя
(ПП) и электронного преобразователя
катушка движется внутри однородного магнитного поля
(ЭП). ПП напрямую измеряет расход, плотность среды и
температуру трубок ПП. ЭП конвертирует полученную с ПП
постоянного магнита. Сгенерированное напряжение от
каждой катушки детектора имеет форму синусоидальной
информацию в стандартные выходные сигналы.
волны. Эти сигналы представляют собой движение одной
Измеряемая среда, поступающая в ПП, разделяется
трубки относительно другой.
на равные половины, протекающие через каждую из трубок
Когда расход отсутствует, синусоидальные сигналы,
ПП. Движение задающей катушки (рис.1) приводит к тому,
что трубки колеблются вверх-вниз в противоположном
поступающие с детекторов, находятся в одной фазе (рис.3).
направлении друг к другу.
Рис. 3
При движении измеряемой среды через ПП
проявляется физическое явление, известное как эффект
Кориолиса. Поступательное движение среды в колеблющейся
трубке ПП приводит к возникновению кориолисового
ускорения, которое, в свою очередь, приводит к появлению
Рис. 1
кориолисовой силы. Эта сила направлена против движения
трубки, приданного ей задающей катушкой, т.е. когда трубка
движется вверх во время половины ее собственного цикла,
то для жидкости, поступающей внутрь, сила Кориолиса
направлена вниз. Как только жидкость проходит изгиб трубки,
направление силы меняется на противоположное. Таким
образом, во входной половине трубки сила, действующая
со стороны жидкости, препятствует смещению трубки, а в
выходной способствует. Это приводит к изгибу трубки (рис.4).
Когда во второй фазе вибрационного цикла
трубка движется вниз, направление изгиба меняется на
противоположное.
Сила Кориолиса и, следовательно, величина изгиба
трубки ПП прямо пропорциональны массовому расходу
жидкости. Детекторы измеряют фазовый сдвиг при движении
противоположных сторон трубки ПП.
Рис. 2
Рис. 4
МетранH360М
233

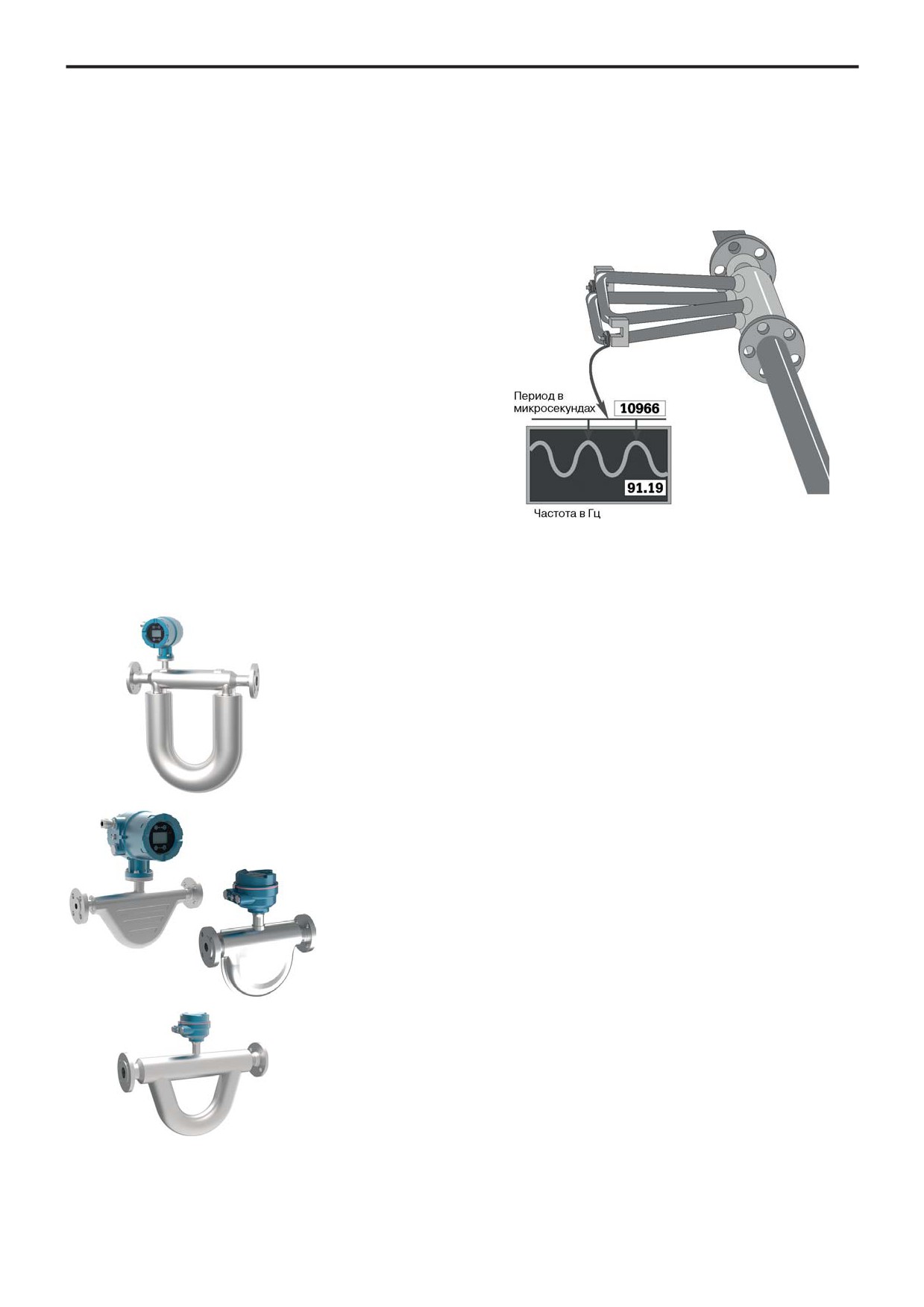

В результате изгиба трубок ПП на детекторах
Частота
колебаний
измеряется
выходным
генерируются сигналы, не совпадающие по фазе, так как
детектором (рис.5) в циклах в секунду (Гц). Период колебаний,
сигнал с входного детектора запаздывает по отношению к
как известно, обратно пропорционален частоте. Измерить
сигналу с выходного детектора (рис.4).
время цикла легче, чем считать количество циклов, поэтому
Разница во времени между сигналами
(ΔT)
ЭП вычисляют плотность измеряемой жидкости, используя
измеряется в микросекундах и прямо пропорциональна
период колебаний трубок в микросекундах (рис.5). Плотность
массовому расходу. Чем больше ΔT, тем больше массовый
прямо пропорциональна периоду колебаний трубок ПП.
расход.
Измерение плотности
Соотношение между массой и собственной частотой
колебаний трубки ПП
- это основной закон измерения
плотности в кориолисовых расходомерах.
В рабочем режиме задающая катушка
(рис.1)
питается от ЭП, при этом трубки ПП колеблются с их
собственной частотой. Как только масса измеряемой среды
увеличивается, собственная частота колебаний трубок
уменьшается; соответственно, при уменьшении массы
измеряемой среды, собственная частота колебаний трубок
увеличивается.
Частота колебаний трубок зависит от их геометрии,
материала, конструкции и массы. Масса состоит из двух
частей: массы самих трубок и массы измеряемой среды
в трубках. Для конкретного типоразмера масса трубок ПП
постоянна. Поскольку масса измеряемой среды в трубках
равна произведению плотности среды и внутреннего объема,
а объем трубок является также постоянным для конкретного
типоразмера, то частота колебаний трубок может быть
привязана к плотности среды и определена путем измерения
Рис. 5
периода колебаний.
КРАТКИЕ СВЕДЕНИЯ О ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЯХ
ПЕРВИЧНЫЕ ПРЕОБРАЗОВАТЕЛИ МОДЕЛИ RU
Самые высокоточные характеристики и наибольший диапазон измерений. Высокая
точность измерения плотности.
Непревзойденная невосприимчивость к внешним условиям (давлению, температуре,
вибрации).
Условный проход трубопровода от 10 до 150 мм.
Стандартные модели из нержавеющей стали 316L:
RU010M, RU015M, RU025M, RU040M, RU050M, RU100M, RU150M
Модели из никелевого сплава С-22:
RU010H, RU015H, RU040H, RU050H, RU100H
ПЕРВИЧНЫЕ ПРЕОБРАЗОВАТЕЛИ МОДЕЛИ RV, RE
Универсальные ПП широкого применения. Самодренируемая конструкция первичного
преобразователя.
Условный проход первичного преобразователя модели RV от 2 до 40 мм.
Условный проход первичного преобразователя модели RE от 10 до 80 мм .
Стандартные модели RV из нержавеющей стали 316L:
RV002M, RV010M, RV010M, RV015M, RV025M, RV040M
Стандартные модели RE из нержавеющей стали 316L:
RE010M, RE015M, RE025M, RE040M, RE050M, RE080M
Модели RE из никелевого сплава С-22:
RE025H, RE040H
ПЕРВИЧНЫЕ ПРЕОБРАЗОВАТЕЛИ МОДЕЛИ RS
Высокая точность измерений массового расхода и плотности различных среды
Условный проход трубопровода при фланцевом соединении от 15 до 50 мм.
Стандартные модели RS из нержавеющей стали 316L:
RS010M, RS015M, RS025M, RS040M, RS050M, RS080M, RS100M
234
МетранH360М

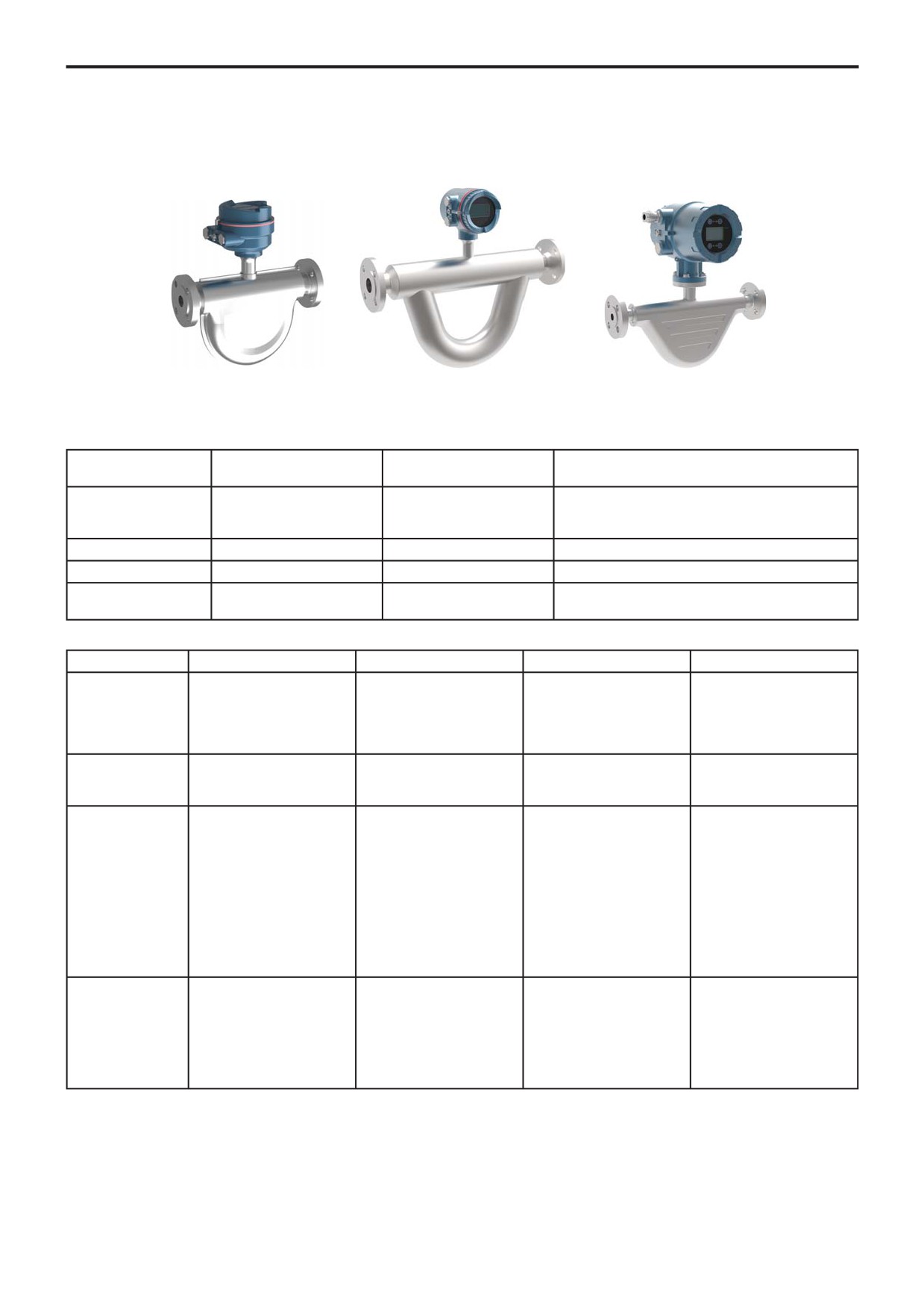

КРАТКИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОННЫХ ПРЕОБРАЗОВАТЕЛЯХ
Для каждой модели первичного преобразователя доступны различные виды электронных преобразователей с возможно-
стью интегрального или удаленного исполнения. Возможны исполнения с дисплеем и без дисплея, с различными конфигурациями
выходных сигналов. Общие сведения приведены в таблицах 1 и 2.
Т010/020
Т030
Т001
Рис. 6. Электронные преобразователи
Таблица 1
Модель электронного
Совместимый первичный
Вариант монтажа
Описание
преобразователя
преобразователь
Преобразователь с дисплеем и емкостными
Интегральный, удаленный
T001
RU, RV
кнопками, конфигурация возможна без снятия
(до 80 м)
крышки. С подсветкой
T010
RU, RV, RE, RS
Интегральный
Компактный преобразователь, без дисплея
T020
RU, RV, RE, RS
Интегральный
Компактный преобразователь, без дисплея
Интегральный, удаленный
Преобразователь с дисплеем и кнопками,
T030
RU, RV, RE, RS
(до 80 м)
конфигурация возможна без снятия крышки
Таблица 2
T001
T010
T020
T030
Напряжение
20 - 29 В постоянного
20 - 36 В постоянного
20 - 36 В постоянного
20 - 36 В постоянного
питания
тока;
тока
тока
тока
85 - 245 В переменного
тока частотой от 50 до
60 Гц
Потребляемая
20
8
8
8
мощность, Вт,
не более
Параметры
Дисплей
можно
Дисплей отсутствует
Дисплей отсутствует
Дисплей с кнопками. Раз-
дисплея
повернуть на 90°. Крышка
решение 160 на 80. Угол
корпуса
оснащена
поворота дисплея можно
линзой из закаленного
изменить. Крышка кор-
стекла с антибликовым
пуса оснащена линзой из
покрытием для защиты
закаленного стекла с ан-
экрана
дисплея.
С
тибликовым покрытием
помощью
емкостных
для защиты экрана дис-
кнопок можно управлять
плея. Сенсорной клавиа-
прибором без снятия
турой можно управлять,
крышки.
не открывая крышку.
Выходные
Токовый выход 4-20 мА
Частотно-импульсный
Токовый выход 4-20 мА (1)
Токовый выход 4-20 мА /
сигналы
/ Токовый выход 4-20
выход / RS-485
/ Токовый выход 4-20 мА
Токовый выход 4-20 мА
мА (HART 7) / Частотно-
(2) / Токовый выход 4-20
(HART) / Частотно-
импульсный выход /
мА (HART) /
импульсный выход /
RS 485 / Profibus DP /
Частотно-импульсный
RS-485
Profibus PA /
выход / RS-485
FF
МетранH360М
235
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
Последняя буква в конце обозначения модели (например, RU100M) обозначает материал детали, контактирующей с
рабочей средой M - нержавеющая сталь 316L, H - никелевый сплав C22.
Таблица 3
Номинальное давление в
Номинальный
Максимальный
Стабильность
Температурный
трубках ПП
Ду, мм
расход
расход
нуля, кг/ч
диапазон 1) 2)
(в зависимости от
жидкости, кг/ч
жидкости, кг/ч
материала), МПа
RU
RU010M
10
1 400
2 500
0,055
ST, ET
10
RU015M
15
4 000
7 000
0,26
ST, ET
10
RU025M
25
11 000
20 000
1,4
ST, ET, HT
10
RU040M
40
26 000
47 000
1,8
ST, ET, HT
10
RU050M
50
65 000
120 000
3,1
ST, ET, HT
10
RU080M
80
150 000
260 000
8,5
ST, ET, HT
10
RU100M
100
350 000
500 000
12
ST, ET, HT
6,3
RU150M
150
500 000
500 000
25
ST, ET
??
RU010H
10
1 400
2 500
0,055
ST
10
RU015H
15
4 000
7 000
0,26
ST
10
RU040H
40
26 000
47 000
1,8
ST
10
RU050H
50
65 000
120 000
3,1
ST
10
RU100H
100
350 000
500 000
12
ST
6,3
RV
RV002M
2
80
110
0,0047
ST
25
RV004M
4
300
520
0,02
ST
25
RV005M
5
500
900
0,033
ST
10
RV010M
10
1 200
2 100
0,08
ST
10
RV015M
15
4 000
7 000
0,27
ST, ET
10
RV025M
25
11 000
20 000
0,73
ST, ET
10
RV040M
40
26 000
47 000
1,7
ST, ET
10
RE
RE010M
10
1 500
2 600
0,15
ST
10
RE015M
15
4 500
7 800
0,45
ST
10
RE025M
25
12 000
21 000
1,2
ST
10
RE040M
40
28 000
50 000
2,8
ST
10
RE050M
50
70 000
120 000
7
ST
10
RE080M
80
150 000
260 000
15
ST
10
RE025H
25
14 000
25 000
1,4
ST
4
RE040H
40
32 000
56 000
3,2
ST
4
RS
RS010M
10
1 400
2500
0,07
ST, ET
10
RS015M
15
4 000
7000
0,2
ST, ET
10
RS025M
25
11 000
20000
0,55
ST, ET
10
RS040M
40
26 000
47000
1,3
ST, ET
10
RS050M
50
65 000
120000
3,25
ST, ET
10
RS080M
80
150 000
260000
7,5
ST, ET
10
RS100M
100
350 000
500000
17,5
ST, ET
10
1) Температурный диапазон может быть ограничен условиями эксплуатации в опасных зонах, способом монтажа электронного
преобразователя и/или температурой окружаюшей среды.
2) Температурный диапазон ST (от -50°C до 150°С), ET (от -50°C до 240°C), HT (от -50°C до 350°C).
236
МетранH360М
ПОГРЕШНОСТИ ИЗМЕРЕНИЯ
Таблица 4
Характеристика / модель
RU
RV
RE
RS
Массового расхода и массы жидкости δМж, % 1) 2)
±0,1
±0,1
±0,15; ±0,2
±0,1
Массового расхода природного газа и других
±0,75
±0,75
±1,0
±0,75
газовых сред 1) 2)
Пределы основной абсолютной погрешности
±0,5 (Ду 15-150);
±1 (Ду15-40);
±2
±0,5
измерений плотности жидкости Δρ, кг/м3
±1 (Ду10)
±2 (Ду2-10)
2
2
§
'U
·
Объемного расхода и объема жидкости δV, м3/ч 1)
GV
r
GM
¨
100¸
,
где ρ - плотность жидкости, кг/м3
ж
¨
¸
U
¹
Пределы допускаемой абсолютной погрешности
±(1 + 0,5% от |tизм|),
измерения температуры измеряемой среды, °С
где tизм - измеренное значение температуры, °С
Пределы допускаемой приведенной
погрешности воспроизведения токового сигнала
от 4 до 20мА, % от диапазона измерений:
±0,05
- основной;
±0,002
- дополнительной, вызванной изменением
температуры окружающей среды от
температуры (23±10) °С на каждый 1 °С
1) Опорные условия для измерения расхода жидкости: вода при температуре от 20 до 25 °С и давлении от 0,1 до 0,2 МПа.
2) Указаны пределы допускаемой погрешности при массовом расходе Qm ≥ Qt, где Qt - значение переходного расхода, кг/ч,
рассчитываемое по формуле:
ZS
Q
t
100,
G
0
где ZS - значение стабильности нуля (указано в таблице 3), кг/ч;
δ0 - пределы допускаемой погрешности при массовом расходе Qm ≥ Qt.
При массовом расходе Qm < Qt пределы допускаемой относительной погрешности
ZS
G
r
100,
Q
где Q - измеряемое значение массового расхода кг/ч.
СЕРТИФИКАЦИЯ
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Расходомеры соответствуют требованиям Техниче-
Гарантийный срок на расходомеры составляет
ских регламентов Таможенного союза:
12 месяцев с даты ввода в эксплуатацию или 18 месяцев
- ТР ТС 004/2011 «О безопасности низковольтного оборудова-
с даты поставки, в зависимости от того, какой из данных
ния»,
периодов истекает раньше.
- ТР ТС 020/2011 «Электромагнитная совместимость техниче-
Средняя наработка на отказ - не менее 150000 ч.
ских средств.
Средний срок службы - не менее 20 лет.
Расходомеры взрывозащищенного ис-
Изготовитель гарантирует соответствие расходоме-
полнения соответствуют требованиям Техни-
ра техническим требованиям при соблюдении потребителем
ческого регламента Таможенного союза ТР ТС
условий транспортирования, хранения и эксплуатации.
012/2011 «О безопасности оборудования для рабо-
ты во взрывоопасных средах», ГОСТ 31610.0-2014
ПОВЕРКА
(IEC 60079-0:2011).
Интервал между поверками
-
4 года
- для
Взрывозащищенность электронных преобразовате-
расходомеров, предназначенных для измерений массового
лей обеспечивается видами взрывозащиты «взрывонепрони-
расхода и массы газа; 5 лет - для СРМ, предназначенных для
цаемые оболочки d» по ГОСТ IEC 60079-1, «искробезопасная
измерений расхода и количества жидкости; 1 год - для канала
электрическая цепь "i"» по ГОСТ 31610.11, «защита от воспла-
измерения плотности.
менения пыли оболочками "t"» по ГОСТ IEC 60079-31 и выпол-
нением их конструкции в соответствии с ГОСТ 31610.0.
КОМПЛЕКТ ПОСТАВКИ
Электронные преобразователи имеют уровень взры-
возащиты «взрывобезопасный» с маркировкой:
- Расходомер
- «1Ех db [ia Ga] IIC T6 Gb X; Ex tb [ia Da] IIIC T80°C Db X» для
- Паспорт
электронных преобразователей Т010, Т020, Т030;
- Руководство по эксплуатации
- «1Ех db ia [ia Ga] IIC T6... T1 Gb X; Ex tb ia [ia Da] IIIC T80°C...
- Комплект монтажных частей (ответные фланцы, прокладки и
T450°C Db X» для электронных преобразователей T001.
крепеж), сальники кабельных вводов под требования точки
Взрывозащищенность первичных преобразовате-
установки заказываются отдельно.
лей обеспечивается видом взрывозащиты «искробезопасная
электрическая цепь» по ГОСТ 31610.11 и выполнением их кон-
струкции в соответствии с ГОСТ 31610.0. Первичные преоб-
разователи должны иметь уровень взрывозащиты «взрыво-
безопасный» с маркировкой «0Еx ia IIC T6... T1 Ga X; Ex tb IIIC
T80°C...T450°C Db X».
Температуры окружающей среды:
-40°С ≤ Tamb ≤ +60°C - электронный преобразователь;
-50°С ≤ Tamb ≤ +60°C - первичный преобразователь.
Знак Х, стоящий после маркировки, означает, что при
эксплуатации необходимо соблюдать требования (специаль-
ные условия), указанные в сертификате взрывозащиты.
МетранH360М
237
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Информация для оформления заказа на электронный преобразователь
Таблица 5
Применяемость
Идентификатор
Описание опции
опции
T001
T010
T020
T030
Метран-360М
Счетчик-расходомер массовый Метран-360М
Код I
Модель
T001
Электронный преобразователь Т001
z
T010
Электронный преобразователь Т010
z
T020
Электронный преобразователь Т020
z
T030
Электронный преобразователь Т030
z
Код II
Сертификат для опасных зон
OL
Отсутствует (общепромышленное исполнение)
z
z
z
Взрывозащищенное исполнение (T001: 1Ex db ia [ia Ga] IIC T6…T1 Gb X,
EX
Ex tb ia [ia Da] IIIC T80°C…T450°C Db X; T010/020/030 1Ex db [ia Ga] IIC T6
z
z
z
Gb Х, Ex tb [ia Da] IIIC T80°C Db X)
Код III
Вариант монтажа и материал корпуса
IA
Интегральный, корпус из алюминия
z
z
z
RA
Удаленный, корпус из алюминия
z
Код IV
Резьба для присоединения кабельного ввода
B
1/2-дюймов NPT
z
z
z
E
M20х1,5
z
z
z
Код V
Напряжение питания
От 18 до 100 В постоянного тока и от 85 до 245 В переменного тока с
U
z
автоматическим переключением
D
От 20 до 36 В постоянного тока
z
z
Код VI
Дисплей
0
Без дисплея
z
z
1
С дисплеем и кнопками
z
Код VII
Выходные сигналы
1
4-20 мА + HART, частотно-импульсный, RS-485
z
2
4-20 мА, 4-20 мА + HART, частотно-импульсный, RS-485
z
3
Частотно-импульсный, RS-485
z
z
4
Profibus PA, частотно-импульсный, RS-485
z
5
Profibus DP, частотно-импульсный, RS-485
z
6
Foundation Fieldbus, частотно-импульсный, RS-485
z
7
4-20 мА, импульсный, RS-485
z
Код VIII
Дополнительные опции
Z
Стандартный продукт
z
z
z
X
Специальное исполнение
z
z
z
238
МетранH360М
Информация для оформления заказа на первичный преобразователь
Таблица 6
Применяемость
Идентификатор
Описание опции
опции
RUXXXM
RVXXXM
REXXXM
RSXXXM
RUXXXH
REXXXH
Код IX
Типоразмер
Первичный преобразователь RU, типоразмер
RU010M
z
Ду 10 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU015M
z
Ду 15 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU025M
z
Ду 25 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU040M
z
Ду 40 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU050M
z
Ду 50 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU080M
z
Ду 80 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU100M
z
Ду 100 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU150M
z
Ду 150 мм, с трубками из нержавеющей стали
Первичный преобразователь RU, типоразмер
RU010H
z
Ду 10 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RU, типоразмер
RU015H
z
Ду 15 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RU, типоразмер
RU040H
z
Ду 40 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RU, типоразмер
RU050H
z
Ду 50 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RU, типоразмер
RU100H
z
Ду 100 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RV, типоразмер
RV002M
z
Ду 2 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV004M
z
Ду 4 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV005M
z
Ду 5 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV010M
z
Ду 10 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV015M
z
Ду 15 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV025M
z
Ду 25 мм, с трубками из нержавеющей стали
Первичный преобразователь RV, типоразмер
RV040M
z
Ду 40 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE010M
z
Ду 10 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE015M
z
Ду 15 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE025M
z
Ду 25 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE040M
z
Ду 40 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE050M
z
Ду 50 мм, с трубками из нержавеющей стали
Первичный преобразователь RE, типоразмер
RE080M
z
Ду 80 мм, с трубками из нержавеющей стали
МетранH360М
239
Продолжение таблицы 6
Применяемость
Идентификатор
Описание опции
опции
RUXXXM
RVXXXM
REXXXM
RSXXXM
RUXXXH
REXXXH
Код IX
Типоразмер (продолжение)
Первичный преобразователь RE, типоразмер
RE010H
z
Ду 10 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RH, типоразмер
RE015H
z
Ду 15 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RE, типоразмер
RE025H
z
Ду 25 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RE, типоразмер
RE040H
z
Ду 40 мм, с трубками из сплава Hastelloy C
Первичный преобразователь RS, типоразмер
RS010M
z
Ду 10 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS015M
z
Ду 15 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS025M
z
Ду 25 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS040M
z
Ду 40 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS050M
z
Ду 50 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS080M
z
Ду 80 мм, с трубками из нержавеющей стали
Первичный преобразователь RS, типоразмер
RS100M
z
Ду 100 мм, с трубками из нержавеющей стали
Код X
Электронный интерфейс
Интегральный монтаж электронного
1
z
z
z
z
преобразователя
Интегральный монтаж электронного
2
преобразователя на стойке (Кроме RU010M,
z
z
z
RU015M, RV002M-RU010M, RU010H, RU015H)
Удаленный монтаж с соединительной коробкой из
3
z
z
z
z
алюминия
Удаленный монтаж с соединительной коробкой
4
из алюминия на стойке (Кроме RU010M, RU015M,
z
z
z
RV002M-RU010M, RU010H, RU015H)
Код XI
Исполнение по температуре процесса
Криогенное температурное исполнение (от минус
CT
-
-
-
-
-
-
200 °С до плюс 150 °С)
Стандартное температурное исполнение (от минус
ST
z
z
z
z
50 °С до плюс 150 °С)
Расширенное температурное исполнение (от минус
ET
z
50 °С до плюс 240 °С) - кроме RV002M-RU010M
Высокотемпературное исполнение (от минус 50 °С
HT
до плюс 350 °С) - кроме RU010M, RU015M, RU150M,
z
RU010H, RU015H,
Код XII
Сертификат для опасных зон
OL
Отсутствует (общепромышленное исполнение)
z
z
z
z
Взрывозащищенное исполнение 0Ex ia IIC T6...T1 Ga
EX
z
z
z
z
Х, Ex tb IIIC T80°C...T450°C Db Х
Код XIII
Погрешность
ПП RU: Погрешность измерения массового расхода
жидкости ±0,1% и плотности жидкости ±0,5 кг/м3
(для Ду 10 мм ±1 кг/м3, Ду 1 мм ±2 кг/м3);
ПП RV: Погрешность измерения массового расхода
жидкости ±0,1% и плотности жидкости ±1 кг/м3 (для
Z
z
z
z
z
Ду 2 - 10 мм ±2 кг/м3);
ПП RE: Погрешность измерения массового расхода
жидкости ±0,2% и плотности жидкости ±2 кг/м3;
ПП RS: Погрешность измерения массового
расхода жидкости ±0,1% и плотности ±0,5 кг/м3
Погрешность измерения массового расхода
A
z
жидкости ±0,15% и плотности жидкости ±2 кг/м3;
ПП RS, RU, RV: Погрешность измерения массового
расхода газа ±0,75 %;
Y
z
z
z
z
ПП RE: Погрешность измерения массового расхода
газа ±1 %
240
МетранH360М
Продолжение таблицы 6
Применяемость
Идентификатор
Описание опции
опции
RUXXXM
RVXXXM
REXXXM
RSXXXM
RUXXXH
REXXXH
Код XIV
Присоединение к технологическому процессу
XXX
См. примечание 4
z
z
z
z
999
Фланец нестандартного исполнения
z
z
z
z
Код XV
Вариант исполнения корпуса
Корпус первичного преобразователя из
A
z
z
z
z
нержавеющей стали 316L
Корпус первичного преобразователя из
F
z
z
z
z
нержавеющей стали 304
Корпус первичного преобразователя из
C
нержавеющей стали 304 с антикоррозионным
z
z
z
z
покрытием
Код XVI
Кабель для удаленного монтажа
D000
Интегральный монтаж, кабель отсутствует
z
z
z
z
D010
Кабель для удаленного монтажа длиной 10 метров
z
z
z
z
D015
Кабель для удаленного монтажа длиной 15 метров
z
z
z
z
D020
Кабель для удаленного монтажа длиной 20 метров
z
z
z
z
D030
Кабель для удаленного монтажа длиной 30 метров
z
z
z
z
D040
Кабель для удаленного монтажа длиной 40 метров
z
z
z
z
D050
Кабель для удаленного монтажа длиной 50 метров
z
z
z
z
D070
Кабель для удаленного монтажа длиной 70 метров
z
z
z
z
D080
Кабель для удаленного монтажа длиной 80 метров
z
z
z
z
Код XVII
Исполнение электронного преобразователя
1I
Интегральный T001
z
z
z
1A
Удаленный T001
z
z
z
2I
Интегральный T010
z
z
z
z
3I
Интегральный T020
z
z
z
z
4I
Интегральный T030
z
z
z
z
4A
Удаленный T030
-
-
-
-
-
-
Код XVIII
Заводские опции
Z
Стандартный продукт
z
z
z
z
X
Специальное исполнение
z
z
z
z
Код XIX
Дополнительные опции
Протокол гидроиспытаний на прочность и
HT
z
z
z
z
герметичность
Примечания
1. Комплект монтажных частей поставляется по отдельному заказу. За
дополнительной
информацией обращаться в службу
поддержки заказчика предприятия - изготовителя.
2. Кабельные вводы поставляются по отдельному заказу. За дополнительной информацией обращаться в службу поддержки
заказчика предприятия - изготовителя
3. Кабель удаленного монтажа с кодом D000 доступен только с электронным преобразователем интегрального монтажа (код 1 и 2).
Кабель удаленного монтажа с кодами D010-D080 доступен только с электронным преобразователем удаленного монтажа (код 3
и 4).
4. Коды присоединения к технологическому процессу для каждого типоразмера первичного преобразователя указаны в таблицах
7 - 12.
МетранH360М
241
Коды присоединения к технологическому процессу для первичных преобразователей RUXXXM
Таблица 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение B1
103
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение B1
104
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение B2
105
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение F (впадина) из
106
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение F (впадина) из
107
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение F (впадина)
108
z
из нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение D (паз) из
109
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение D (паз) из
110
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение D (паз) из
111
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение B1
103
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение B1
123
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение B1
124
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение B2
125
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение F (впадина) из
126
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение F (впадина) из
127
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение F (впадина)
128
z
z
из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение D (паз) из
129
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение D (паз) из
130
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение D (паз) из
131
z
z
нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL150 ASME B16.5 исполнение RF
133
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL300 ASME B16.5 исполнение RF
134
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL600 ASME B16.5 исполнение RF
135
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL150 ASME B16.5 исполнение RTJ
136
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL300 ASME B16.5 исполнение RTJ
137
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL600 ASME B16.5 исполнение RTJ
139
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
140
Фитинг Tri-Clamp ASME BPE 1/2 дюйма из нержавеющей стали
z
z
Swagelok-совместимый фитинг #4 из нержавеющей стали с внутренней
141
z
z
резьбой 1/4 дюйма
242
МетранH360М
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Swagelok-совместимый фитинг #8 из нержавеющей стали с внутренней
142
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение B
143
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение B
144
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение B
145
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение F
146
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение F
147
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение F
148
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение D
149
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение D
150
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение D
151
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN15 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
153
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение J
154
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение B1
155
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение B1
156
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение B2
157
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение F (впадина) из
158
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение F (впадина) из
159
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение F (впадина)
160
z
z
из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение D (паз) из
161
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение D (паз) из
162
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение D (паз) из
163
z
z
нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL150 ASME B16.5 исполнение RF
165
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL300 ASME B16.5 исполнение RF
166
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL600 ASME B16.5 исполнение RF
167
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL150 ASME B16.5 исполнение RTJ (под
168
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL300 ASME B16.5 исполнение RTJ (под
169
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL600 ASME B16.5 исполнение RTJ (под
171
z
z
прокладку овального сечения) из нержавеющей стали 316L
172
Фитинг Tri-Clamp ASME BPE 1 дюйм из нержавеющей стали
z
z
МетранH360М
243
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Swagelok-совместимый фитинг #12 из нержавеющей стали с внутренней
173
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение B
174
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение B
175
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение B
176
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение F
177
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение F
178
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение F
179
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение D
180
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение D
181
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение D
182
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN25 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
184
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение J
185
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение B1
186
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение B1
187
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение B2
188
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение F (впадина) из
189
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение F (впадина) из
190
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение F (впадина)
191
z
z
из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение D (паз) из
192
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение D (паз) из
193
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение D (паз) из
194
z
z
нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL150 ASME B16.5 исполнение RF
196
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL300 ASME B16.5 исполнение RF
197
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL600 ASME B16.5 исполнение RF
198
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL150 ASME B16.5 исполнение RTJ
199
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL300 ASME B16.5 исполнение RTJ
200
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL600 ASME B16.5 исполнение RTJ
202
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
203
Фитинг Tri-Clamp ASME BPE 1 1/2 дюйма из нержавеющей стали
z
z
244
МетранH360М
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Swagelok-совместимый фитинг #16 из нержавеющей стали с внутренней
204
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение B
205
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение B
206
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение B
207
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение F
208
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение F
209
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение F
210
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение D
211
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение D
212
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение D
213
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN40 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
215
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение J
216
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN50 PN16 EN 1092-1 исполнение B1
217
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN40 EN 1092-1 исполнение B1
218
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN100 EN 1092-1 исполнение B2
219
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN16 EN 1092-1 исполнение F (впадина) из
220
z
z
нержавеющей стали 316L
Фланец приварной встык DN50 PN40 EN 1092-1 исполнение F (впадина) из
221
z
z
нержавеющей стали 316L
Фланец приварной встык DN50 PN100 EN 1092-1 исполнение F (впадина)
222
z
z
из нержавеющей стали 316L
Фланец приварной встык DN50 PN16 EN 1092-1 исполнение D (паз) из
223
z
z
нержавеющей стали 316L
Фланец приварной встык DN50 PN40 EN 1092-1 исполнение D (паз) из
224
z
z
нержавеющей стали 316L
Фланец приварной встык DN50 PN100 EN 1092-1 исполнение D (паз) из
225
z
z
нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL150 ASME B16.5 исполнение RF
227
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL300 ASME B16.5 исполнение RF
228
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL600 ASME B16.5 исполнение RF
229
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL150 ASME B16.5 исполнение RTJ (под
230
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL300 ASME B16.5 исполнение RTJ (под
231
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 2 дюйма CL600 ASME B16.5 исполнение RTJ (под
233
z
z
прокладку овального сечения) из нержавеющей стали 316L
234
Фитинг Tri-Clamp ASME BPE 2 дюйма из нержавеющей стали
z
z
МетранH360М
245
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN50 PN16 ГОСТ 33259 (ряд 1) исполнение B
235
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN40 ГОСТ 33259 (ряд 1) исполнение B
236
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN100 ГОСТ 33259 (ряд 1) исполнение B
237
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN50 PN16 ГОСТ 33259 (ряд 1) исполнение F
238
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN50 PN40 ГОСТ 33259 (ряд 1) исполнение F
239
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN50 PN100 ГОСТ 33259 (ряд 1) исполнение F
240
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN50 PN16 ГОСТ 33259 (ряд 1) исполнение D
241
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN50 PN40 ГОСТ 33259 (ряд 1) исполнение D
242
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN50 PN100 ГОСТ 33259 (ряд 1) исполнение D
243
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN50 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
245
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN50 PN100 ГОСТ 33259 (ряд 1) исполнение J
246
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN80 PN16 EN 1092-1 исполнение B1
247
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN40 EN 1092-1 исполнение B1
248
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN100 EN 1092-1 исполнение B2
249
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN16 EN 1092-1 исполнение F (впадина) из
250
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN40 EN 1092-1 исполнение F (впадина) из
251
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN63 EN 1092-1 исполнение F (впадина) из
252
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN100 EN 1092-1 исполнение F (впадина)
253
z
z
из нержавеющей стали 316L
Фланец приварной встык DN80 PN16 EN 1092-1 исполнение D (паз) из
254
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN40 EN 1092-1 исполнение D (паз) из
255
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN63 EN 1092-1 исполнение D (паз) из
256
z
z
нержавеющей стали 316L
Фланец приварной встык DN80 PN100 EN 1092-1 исполнение D (паз) из
257
z
z
нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL150 ASME B16.5 исполнение RF
259
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL300 ASME B16.5 исполнение RF
260
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL600 ASME B16.5 исполнение RF
261
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL150 ASME B16.5 исполнение RTJ (под
262
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL300 ASME B16.5 исполнение RTJ (под
263
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 3 дюйма CL600 ASME B16.5 исполнение RTJ (под
265
z
z
прокладку овального сечения) из нержавеющей стали 316L
246
МетранH360М
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN80 PN16 ГОСТ 33259 (ряд 1) исполнение B
266
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN40 ГОСТ 33259 (ряд 1) исполнение B
267
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN100 ГОСТ 33259 (ряд 1) исполнение B
268
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN80 PN16 ГОСТ 33259 (ряд 1) исполнение F
269
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN80 PN40 ГОСТ 33259 (ряд 1) исполнение F
270
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN80 PN63 ГОСТ 33259 (ряд 1) исполнение F
271
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN80 PN100 ГОСТ 33259 (ряд 1) исполнение F
272
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN80 PN16 ГОСТ 33259 (ряд 1) исполнение D
273
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN80 PN40 ГОСТ 33259 (ряд 1) исполнение D
274
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN80 PN63 ГОСТ 33259 (ряд 1) исполнение D
275
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN80 PN100 ГОСТ 33259 (ряд 1) исполнение D
276
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN80 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
279
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN80 PN100 ГОСТ 33259 (ряд 1) исполнение J
280
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 EN 1092-1 исполнение B1
281
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN100 PN40 EN 1092-1 исполнение B1
282
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 EN 1092-1 исполнение F (впадина)
283
z
z
из нержавеющей стали 316L
Фланец приварной встык DN100 PN40 EN 1092-1 исполнение F (впадина)
284
z
z
из нержавеющей стали 316L
Фланец приварной встык DN100 PN63 EN 1092-1 исполнение F (впадина)
285
z
z
из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 EN 1092-1 исполнение D (паз) из
286
z
z
нержавеющей стали 316L
Фланец приварной встык DN100 PN40 EN 1092-1 исполнение D (паз) из
287
z
z
нержавеющей стали 316L
Фланец приварной встык DN100 PN63 EN 1092-1 исполнение D (паз) из
288
z
z
нержавеющей стали 316L
Фланец приварной встык 4 дюйма CL150 ASME B16.5 исполнение RF
290
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 4 дюйма CL300 ASME B16.5 исполнение RF
291
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 4 дюйма CL150 ASME B16.5 исполнение RTJ (под
292
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 4 дюйма CL300 ASME B16.5 исполнение RTJ (под
293
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 ГОСТ 33259 (ряд 1) исполнение B
295
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN100 PN40 ГОСТ 33259 (ряд 1) исполнение B
296
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 ГОСТ 33259 (ряд 1) исполнение F
297
z
z
(впадина) из нержавеющей стали 316L
МетранH360М
247
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN100 PN40 ГОСТ 33259 (ряд 1) исполнение F
298
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN100 PN63 ГОСТ 33259 (ряд 1) исполнение F
299
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN100 PN16 ГОСТ 33259 (ряд 1) исполнение D
300
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN100 PN40 ГОСТ 33259 (ряд 1) исполнение D
301
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN100 PN63 ГОСТ 33259 (ряд 1) исполнение D
302
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN100 PN63 ГОСТ 33259 (ряд 1) исполнение J
305
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 EN 1092-1 исполнение B1
306
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN150 PN40 EN 1092-1 исполнение B1
307
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 EN 1092-1 исполнение F (впадина)
308
z
z
из нержавеющей стали 316L
Фланец приварной встык DN150 PN40 EN 1092-1 исполнение F (впадина)
309
z
z
из нержавеющей стали 316L
Фланец приварной встык DN150 PN63 EN 1092-1 исполнение F (впадина)
310
z
z
из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 EN 1092-1 исполнение D (паз) из
311
z
z
нержавеющей стали 316L
Фланец приварной встык DN150 PN40 EN 1092-1 исполнение D (паз) из
312
z
z
нержавеющей стали 316L
Фланец приварной встык DN150 PN63 EN 1092-1 исполнение D (паз) из
313
z
z
нержавеющей стали 316L
Фланец приварной встык 6 дюймов CL150 ASME B16.5 исполнение RF
315
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 6 дюймов CL300 ASME B16.5 исполнение RF
316
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 6 дюймов CL150 ASME B16.5 исполнение RTJ
317
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 6 дюймов CL300 ASME B16.5 исполнение RTJ
318
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 ГОСТ 33259 (ряд 1) исполнение B
320
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN150 PN40 ГОСТ 33259 (ряд 1) исполнение B
321
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN150 PN63 ГОСТ 33259 (ряд 1) исполнение B
322
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 ГОСТ 33259 (ряд 1) исполнение F
323
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN150 PN40 ГОСТ 33259 (ряд 1) исполнение F
324
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN150 PN16 ГОСТ 33259 (ряд 1) исполнение D
325
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN150 PN40 ГОСТ 33259 (ряд 1) исполнение D
326
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN150 PN63 ГОСТ 33259 (ряд 1) исполнение D
327
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN150 PN63 ГОСТ 33259 (ряд 1) исполнение J
330
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN200 PN16 EN 1092-1 исполнение B1
331
z
(соединительный выступ) из нержавеющей стали 316L
248
МетранH360М
Продолжение таблицы 7
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN200 PN25 EN 1092-1 исполнение B1
332
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN200 PN40 EN 1092-1 исполнение B1
333
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN200 PN16 EN 1092-1 исполнение F (впадина)
334
z
из нержавеющей стали 316L
Фланец приварной встык DN200 PN25 EN 1092-1 исполнение F (впадина)
335
z
из нержавеющей стали 316L
Фланец приварной встык DN200 PN40 EN 1092-1 исполнение F (впадина)
336
z
из нержавеющей стали 316L
Фланец приварной встык DN200 PN63 EN 1092-1 исполнение F (впадина)
337
z
из нержавеющей стали 316L
Фланец приварной встык DN200 PN16 EN 1092-1 исполнение D (паз) из
338
z
нержавеющей стали 316L
Фланец приварной встык DN200 PN25 EN 1092-1 исполнение D (паз) из
339
z
нержавеющей стали 316L
Фланец приварной встык DN200 PN40 EN 1092-1 исполнение D (паз) из
340
z
нержавеющей стали 316L
Фланец приварной встык DN200 PN63 EN 1092-1 исполнение D (паз) из
341
z
нержавеющей стали 316L
Фланец приварной встык 8 дюймов CL150 ASME B16.5 исполнение RF
343
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 8 дюймов CL300 ASME B16.5 исполнение RF
344
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 8 дюймов CL150 ASME B16.5 исполнение RTJ
345
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 8 дюймов CL300 ASME B16.5 исполнение RTJ
346
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец свободный 8 дюймов CL300 ASME B16.5 исполнение RF
347
z
(соединительный выступ) из нержавеющей стали 304
Фланец приварной встык DN200 PN16 ГОСТ 33259 (ряд 1) исполнение B
348
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN200 PN25 ГОСТ 33259 (ряд 1) исполнение B
349
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN200 PN40 ГОСТ 33259 (ряд 1) исполнение B
350
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN200 PN16 ГОСТ 33259 (ряд 1) исполнение F
351
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN200 PN25 ГОСТ 33259 (ряд 1) исполнение F
352
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN200 PN40 ГОСТ 33259 (ряд 1) исполнение F
353
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN200 PN63 ГОСТ 33259 (ряд 1) исполнение F
354
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN200 PN16 ГОСТ 33259 (ряд 1) исполнение D
355
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN200 PN25 ГОСТ 33259 (ряд 1) исполнение D
356
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN200 PN40 ГОСТ 33259 (ряд 1) исполнение D
357
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN200 PN63 ГОСТ 33259 (ряд 1) исполнение D
358
z
(паз) из нержавеющей стали 316L
1 Фланец приварной встык DN200 PN63 ГОСТ 33259 (ряд 1) исполнение J
361
z
(под прокладку овального сечения) из нержавеющей стали 316L
МетранH360М
249

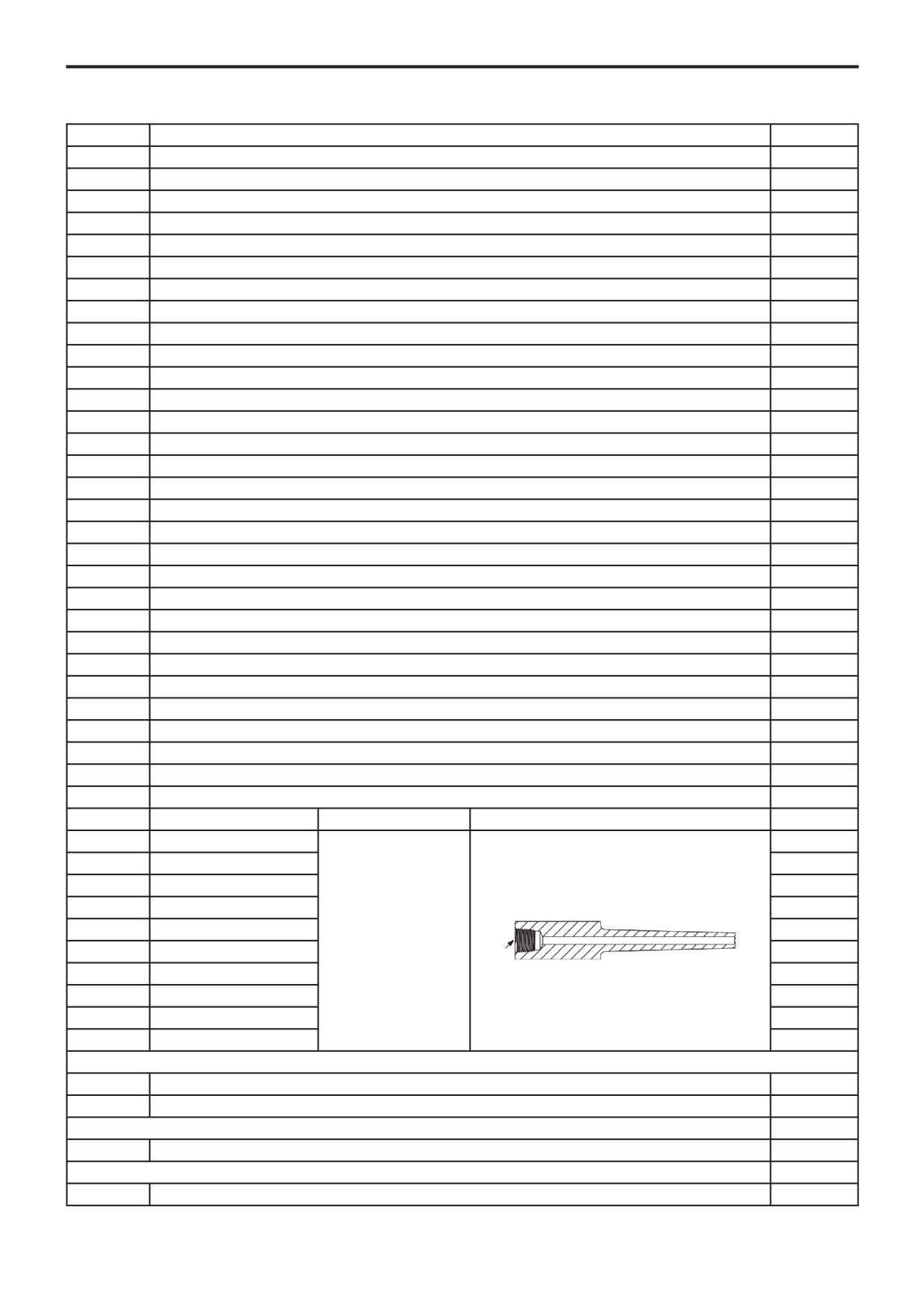

Коды присоединения к технологическому процессу для первичных преобразователей RVXXXM
Таблица 8
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
098
Фитинг ZG 3/8’ из нержавеющей стали
z
z
099
Фитинг 1/8’ NPT-F из нержавеющей стали
z
z
100
Фитинг 1/4’ NPT-F из нержавеющей стали
z
z
101
Фитинг 1/2’ NPT-F из нержавеющей стали
z
z
z
z
102
Фитинг 3/4’ NPT-F из нержавеющей стали
z
z
z
z
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение B1
103
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение B1
104
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение B2
105
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение F (впадина) из
106
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение F (впадина) из
107
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение F (впадина) из
108
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение D (паз) из
109
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение D (паз) из
110
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение D (паз) из
111
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение B1
123
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение B1
124
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение B2
125
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение F (впадина) из
126
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение F (впадина) из
127
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение F (впадина) из
128
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение D (паз) из
129
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение D (паз) из
130
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение D (паз) из
131
z
z
z
z
z
нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL150 ASME B16.5 исполнение RF
133
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL300 ASME B16.5 исполнение RF
134
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL600 ASME B16.5 исполнение RF
135
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL150 ASME B16.5 исполнение RTJ
136
z
z
z
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL300 ASME B16.5 исполнение RTJ
137
z
z
z
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1/2 дюйма CL600 ASME B16.5 исполнение RTJ
139
z
z
z
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
250
МетранH360М
Продолжение таблицы 8
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
140
Фитинг Tri-Clamp ASME BPE 1/2 дюйма из нержавеющей стали
z
z
z
z
z
Swagelok-совместимый фитинг #4 из нержавеющей стали с внутренней
141
z
z
z
z
z
резьбой 1/4 дюйма
Swagelok-совместимый фитинг #8 из нержавеющей стали с внутренней
142
z
z
z
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение B
143
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение B
144
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение B
145
z
z
z
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение F
146
z
z
z
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение F
147
z
z
z
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение F
148
z
z
z
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN15 PN16 ГОСТ 33259 (ряд 1) исполнение D (паз)
149
z
z
z
z
z
из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 ГОСТ 33259 (ряд 1) исполнение D (паз)
150
z
z
z
z
z
из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение D
151
z
z
z
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN15 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
153
z
z
z
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 ГОСТ 33259 (ряд 1) исполнение J
154
z
z
z
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение B1
155
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение B1
156
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение B2
157
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение F (впадина) из
158
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение F (впадина) из
159
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение F (впадина) из
160
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN16 EN 1092-1 исполнение D (паз) из
161
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN40 EN 1092-1 исполнение D (паз) из
162
z
z
нержавеющей стали 316L
Фланец приварной встык DN25 PN100 EN 1092-1 исполнение D (паз) из
163
z
z
нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL150 ASME B16.5 исполнение RF
165
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL300 ASME B16.5 исполнение RF
166
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL600 ASME B16.5 исполнение RF
167
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL150 ASME B16.5 исполнение RTJ (под
168
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 дюйм CL300 ASME B16.5 исполнение RTJ (под
169
z
z
прокладку овального сечения) из нержавеющей стали 316L
МетранH360М
251
Продолжение таблицы 8
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык 1 дюйм CL600 ASME B16.5 исполнение RTJ (под
171
z
z
прокладку овального сечения) из нержавеющей стали 316L
172
Фитинг Tri-Clamp ASME BPE 1 дюйм из нержавеющей стали
z
z
Swagelok-совместимый фитинг #12 из нержавеющей стали с внутренней
173
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение B
174
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение B
175
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение B
176
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение F
177
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение F
178
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение F
179
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN25 PN16 ГОСТ 33259 (ряд 1) исполнение D (паз)
180
z
z
из нержавеющей стали 316L
Фланец приварной встык DN25 PN40 ГОСТ 33259 (ряд 1) исполнение D (паз)
181
z
z
из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение D
182
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN25 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
184
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN25 PN100 ГОСТ 33259 (ряд 1) исполнение J
185
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение B1
186
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение B1
187
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение B2
188
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение F (впадина) из
189
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение F (впадина) из
190
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение F (впадина) из
191
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN16 EN 1092-1 исполнение D (паз) из
192
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN40 EN 1092-1 исполнение D (паз) из
193
z
z
нержавеющей стали 316L
Фланец приварной встык DN40 PN100 EN 1092-1 исполнение D (паз) из
194
z
z
нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL150 ASME B16.5 исполнение RF
196
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL300 ASME B16.5 исполнение RF
197
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL600 ASME B16.5 исполнение RF
198
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL150 ASME B16.5 исполнение RTJ
199
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык 1 1/2 дюйма CL300 ASME B16.5 исполнение RTJ
200
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
252
МетранH360М
Продолжение таблицы 8
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык 1 1/2 дюйма CL600 ASME B16.5 исполнение RTJ
202
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
203
Фитинг Tri-Clamp ASME BPE 1 1/2 дюйма из нержавеющей стали
z
z
Swagelok-совместимый фитинг #16 из нержавеющей стали с внутренней
204
z
z
резьбой 1/2 дюйма
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение B
205
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение B
206
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение B
207
z
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение F
208
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение F
209
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение F
210
z
z
(впадина) из нержавеющей стали 316L
Фланец приварной встык DN40 PN16 ГОСТ 33259 (ряд 1) исполнение D (паз)
211
z
z
из нержавеющей стали 316L
Фланец приварной встык DN40 PN40 ГОСТ 33259 (ряд 1) исполнение D (паз)
212
z
z
из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение D
213
z
z
(паз) из нержавеющей стали 316L
Фланец приварной встык DN40 PN63 ГОСТ 33259 (ряд 1) исполнение J (под
215
z
z
прокладку овального сечения) из нержавеющей стали 316L
Фланец приварной встык DN40 PN100 ГОСТ 33259 (ряд 1) исполнение J
216
z
z
(под прокладку овального сечения) из нержавеющей стали 316L
Коды присоединения к технологическому процессу для первичных преобразователей REXXXM
Таблица 9
Типоразмер первичного преобразователя
Код
Присоединение к технологическому процессу
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение B1
103
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение B1
104
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение B2
105
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN10 PN16 EN 1092-1 исполнение F (впадина) из
106
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение F (впадина) из
107
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение F (впадина) из
108
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN40 EN 1092-1 исполнение D (паз) из
110
z
нержавеющей стали 316L
Фланец приварной встык DN10 PN100 EN 1092-1 исполнение D (паз) из
111
z
нержавеющей стали 316L
Фланец приварной встык DN15 PN16 EN 1092-1 исполнение B1
123
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN40 EN 1092-1 исполнение B1
124
z
(соединительный выступ) из нержавеющей стали 316L
Фланец приварной встык DN15 PN100 EN 1092-1 исполнение B2
125
z
(соединительный выступ) из нержавеющей стали 316L
содержание .. 3 4 5 6 ..
