Распределение цементобетонной смеси распределителем бетона PST-28-300 при устройстве цементобетонных аэродромных покрытий. Техкарта (1976 год)







Центральный институт нормативных исследований и научно-технической информации «Оргтрансстрой» Министерства транспортного строительства. 1976



УДК [625 712 65*625.84] (08.Ш)
РАСПРЕДЕЛЕНИЕ ЦЕМЕНТОБЕТОННОЙ СМЕСИ РАСПРЕДЕЛИТЕЛЕМ БЕТОНА PST-28-300 ПРИ УСТРОЙСТВЕ ЦЕМЕНТОБЕТОННЫХ АЭРОДРОМНЫХ ПОКРЫТИЙ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта предназначена дли использования мри разработке проекта производства работ и организации работ и труда на строительном объекте.

Технологическая карта разработана на укладку цемент о-бетонной смеси нижнего слоя покрытия распределителем бетона PST-28-300 комплекта бетоноукладочных машин «Авто-грейд» с приемом смеси только через бункер-транспортер распределителя.

В настоящей технологической карте предусмотрены:

— сменная производительность—600 м покрытия (4500 м2);

— состав звена—8 чел.;

— скорость распределения цементобетонной смеси—

6,5 м/мин;

— ширина раскладываемой полосы бетона—7,0—7,2 м (в зависимости от пластичности бетона);

— толщина нижнего слоя покрытия—28 см (в плотном 1еле).

Цементобетонную смесь (с осадкой конуса на месте укладки не более 2 см) приготовляют на передвижном цементобетонном заводе фирмы «Рекс» производительностью 200 м3/ч бетона (при времени перемешивания 60 сек и емкости одного замеса 5,3 м3), доставляют к месту укладки большегрузными


автомобилями-самосвалами КрАЗ-256Б и укладывают на пескоцементное основание.

Во всех случаях технологическая карта должна быть увязана с местными условиями с учетом привязки максимальной производительности распределителя к объему цементобетонной смеси, выпускаемой имеющимися в наличии смеси ильными установками.

II. УКАЗАНИЯ ПО ТЕХНОЛОГИИ ПРОИЗВОДСТВЕННОГО ПРОЦЕССА

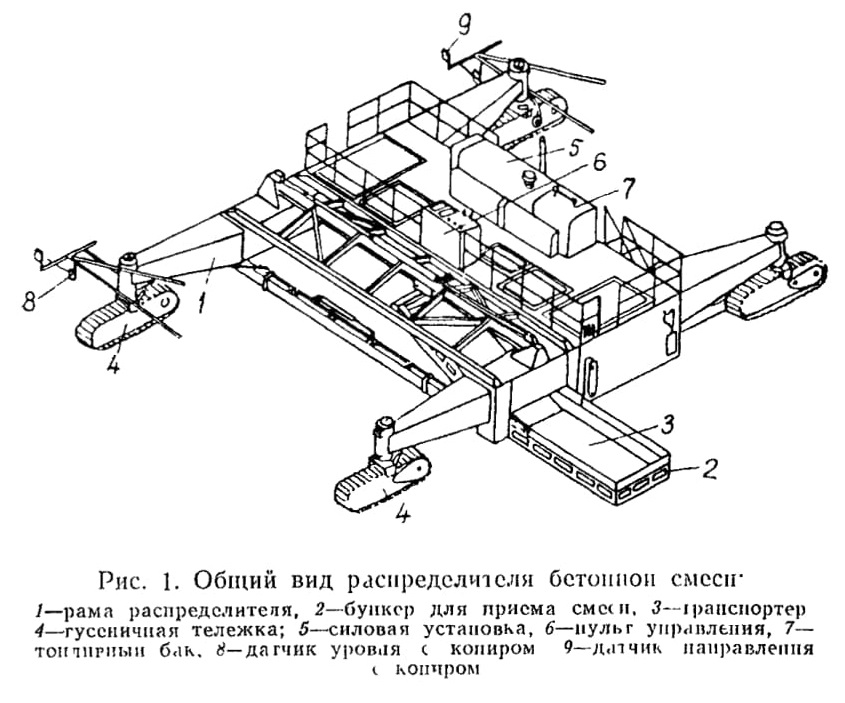

Распределитель бетона PST-28-300 (рис. 1) является одной из машин бетоноукладочного комплекта «Автогрейд» и предназначен для приема и распределения цементобетонной смеси по основанию на заданную ширину и высоту с учетом ее дальнейшей обработки бетоноукладочной машиной SF-24-400.



Машина состоит из главной рамы и сочлененной с ней рамой перегружающего оборудования (бункера-транспортера). 11а главной рамс смонтированы силовая установка, шнеко-фрезерный рабочий орган н отвал. В передней части рамы распределителя расположена балка (брус) для обрушения и разравнивания выгруженных на основание к>ч бетона (в случае, когда выгрузку бетона осуществляют непосредственно па основание впереди распределителя).



Перегружающее оборудование представляет собою ленточный транспортер с приемным бункером. Транспортер может перемещаться как за габариты, так и внутрь рамы.

Шнеко-фрезерный рабочий орган служит для распределения смеси по всей ширине бетонируемой полосы покрытия, а отвал обеспечивает необходимою толщину распределяемой цементобетонной смеси.

Шнеко-фрезерный рабочий орган и отвал состоят из двух частей. Каждая из частей может изменять свое положение в вертикальной плоскости, обеспечивая необходимый профиль бетонируемого ряда.

Для ограничения ширины распределения цементобетонной смеси распределитель оборудован боковыми формами.

Для осуществления контроля за установкой рабочих органов и их точной регулировки на машине установлены механические индикаторы уровня. Стержни индикатора закреплены у нижнего конца установочными винтами в кронштейнах. Эти кронштейны крепятся в верхней части рабочего органа по концам каждой его половины. При подъеме или опускании рабочего органа поднимается или опускается стержень индикатора, и его стрела перемещается по шкале. Всегда необходимо проверять надежность закрепления и прямолинейность стержня.

Распределитель может работать как в автоматическом режиме но натянутой копирной струне, так и на ручном управлении.

При укладке цементобетонной смеси распределителем выполняют следующие работы:

— подготовка участка работ к укладке бетона;

— подготовка распределителя бетона к работе;

— укладка цементобетонной смеси распределителем.

1. Подготовка участка работ к укладке бетона

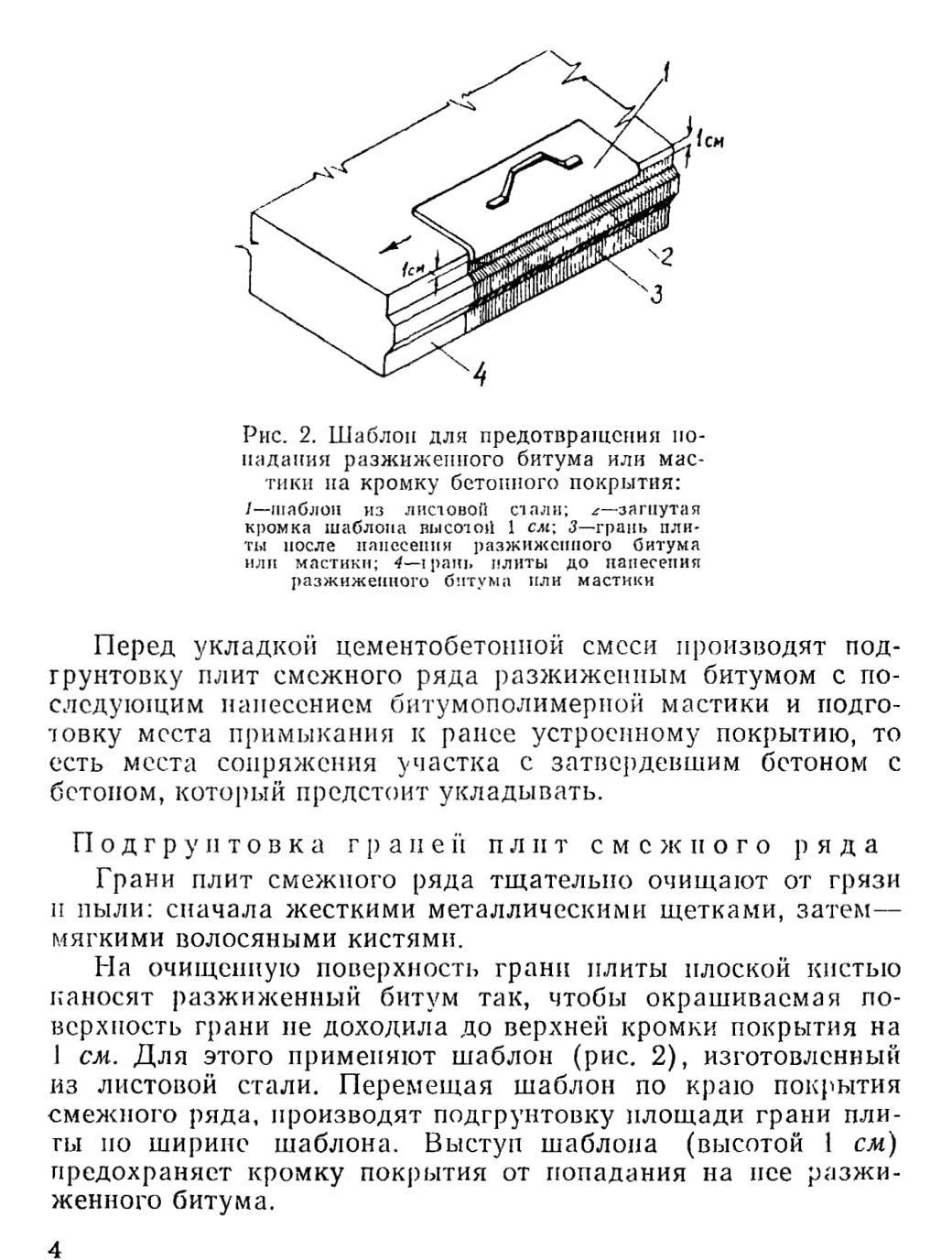

До начала укладки бетона распределителем для устройства нижнего слоя цементобетонного покрытия должны быть выполнены следующие работы:

— устроено пескоцементное основание и принято технической инспекцией (см. технологическую карту «Устройство пескоцементного основания аэродромов распределителем бетона PST-28-300, оборудованным вибробрусом», М., Оргтранс-строй, 1976);

— установлены копирные струны для работы распределителя на автоматическом режиме выдерживания курса и уровня (см. технологическую карту «Установка копирных струн при устройстве оснований и покрытий аэродромов», М., Оргтрансстрой, 1970);

-- нанесена на поверхность пескоцементного основания (за сутки до начала работ по укладке бетона) изолирующая прослойка из быстрораспадающейся битумной эмульсии с расходом 1,5—2,0 кг/м2;

— сооружены временные подъездные пути для доставки цементобетонной смеси и обеспечен водоотвод с них;

— смонтирована, отлажена и подготовлена к работе смесительная установка «Рекс».































































///////////////////////////////////////
