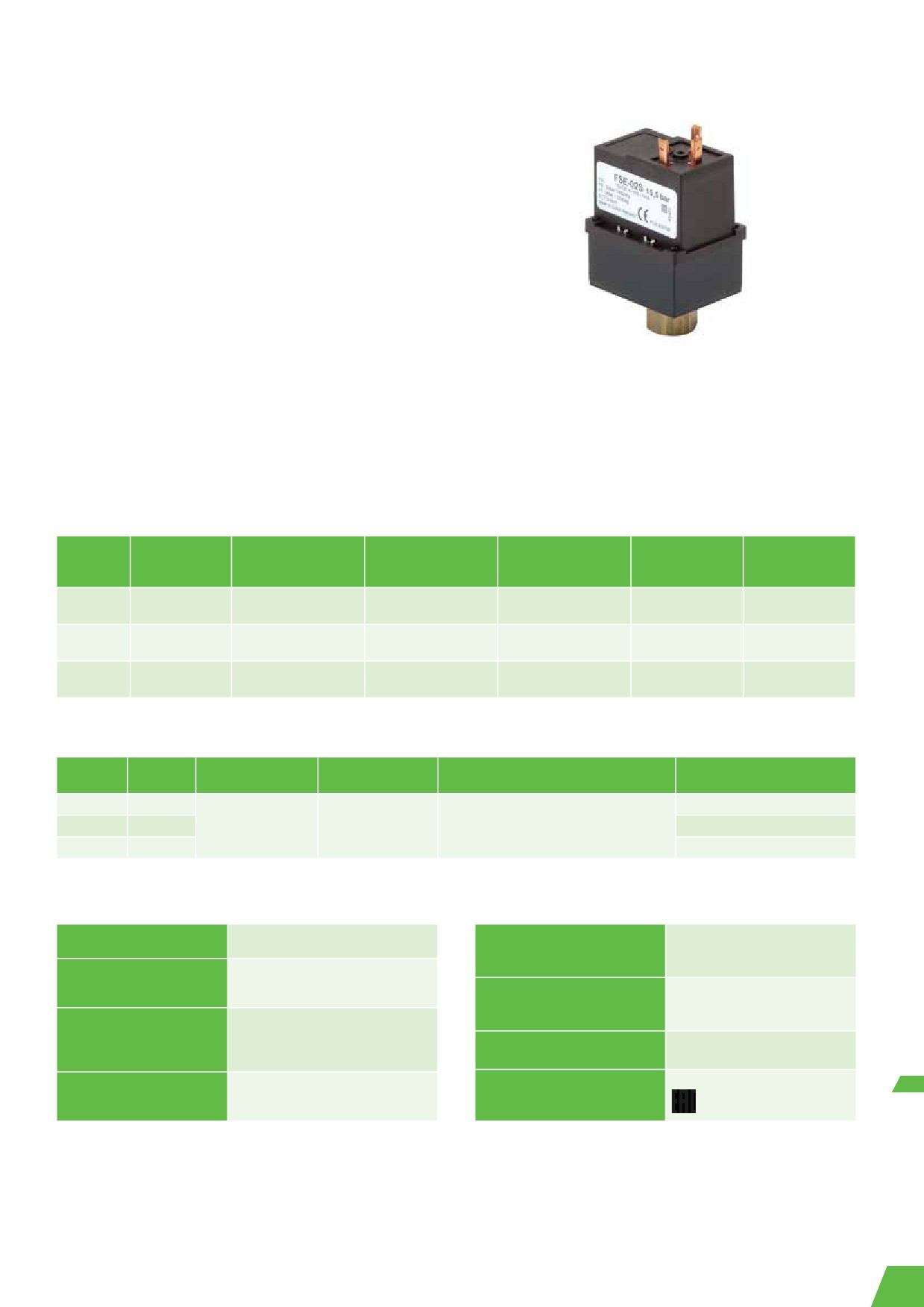

Модули управления скоростью вращения вентилятора FSE
Электронный модуль управления скоростью вращения вентилятора FSE
генерирует сигнал 0…10 В, посредством которого можно управлять скоростью
вращения двигателя вентилятора в конденсаторах коммерческих холодильных
систем и систем кондиционирования воздуха, Идеально подходит для
высокоэффективных EC-двигателей; также может использоваться вместе с
контроллерами с отсечкой фазы для индукционных двигателей.
Характеристики
• Экономия энергии благодаря оптимизации
холодопроизводительности
• Возможность регулировки давления для минимальной скорости
• Небольшой диапазон пропорционального изменения и большой
гистерезис, позволяющий уменьшить цикличность при
незначительных изменениях давления
• Снижение уровня шума вентилятора при понижении температуры
окружающего воздуха
Управляющие модули FSE
• Улучшенные эксплуатационные показатели системы охлаждения
• Простота установки благодаря подсоединенным на заводе кабелям
подключения к источнику питания и к двигателю
• Класс защиты IP65 (возможна установка вне помещений)
• UL файл №: E355325 (допуск для 43 бар)
Таблица подбора управляющих модулей FSE
Диапазон
Заводские настройки
Макс. допустимое
Pressure
Модель
№ для заказа
регулирования
PT (бар)
(бар)
давление PS (бар)
Connecton
(бар)*
7⁄16” -20 UNF
FSE-01S
804 701
4 … 12,5
7,8
27
30
внутренняя резьба
7⁄16” -20 UNF
FSE-02S
804 706
10 … 21
15,5
32
36
внутренняя резьба
7⁄16” -20 UNF
FSE-03S
804 711
12 … 28
20,4
45
50
внутренняя резьба
Кабели для подключения управляющего модуля FSE к
№ для
Длина кабеля
Модель
Количество жил
Диаметр жил
Диапазон температуры
заказа
(м)
PS3-N15
804 580
1,5
PS3-N30
804 581
3
0,75 мм2
-25/+80°C
3,0
PS3-N60
804 582
6,0
Технические характеристики FSE
Соединение по давлению
Напряжение питания
10 В; от контроллера
FSE-01S и FSE-02S
Латунь
FSE-03S / OM5
Нержавеющая сталь
Рабочий ток
макс. 1 мА
0…10 В DC выход
Диапазон температур
Хранение и транспортировка
-30°…+70°C
Эксплуатация
-20°…+65°C
R410A, R134a, R404a, R507, R407C,
Рабочие среды
R1234ze, R452A, R448A, R449A,
Материалы
PA
R450A, R513A, R22
Крышка корпуса
UL (файл № E355325)
IP 65 с кабелем PS3-Nxx
Класс защиты (IEC529/EN
Маркировка
60529)
211
212
ТРВ Thermo™
Основная терминология и техническая информация
Принцип действия
Адсорбционная заправка
ТРВ Alco регулируют перегрев хладагента на выходе из испарителя.
По обеспечиваемым характеристикам регулирования этот тип
Они выполняют функцию дросселирующего устройства между
заправки во многом аналогичен с теми, которые поддерживают
сторонами высокого и низкого давления в холодильной системе,
функцию MOP, однако позволяет избежать трудностей,
регулируя скорость истечения хладагента в соответствии со
связанных с воздействием окружающей среды. Время отклика
скоростью кипения жидкости в испарителе. Таким образом,
велико, однако оно идеально подходит для традиционных
поверхность испарителя используется полностью, и жидкий
систем охлаждения. Максимальная температура термобаллона
хладагент не проникает в компрессор.
составляет 130 °C.
Виды заправок термобаллонов
MOP (максимальное рабочее давление)
Диапазон применения ТРВ в значительной мере зависит от вида
Функция MOP несколько напоминает применение регулятора
заправки.
давления в картере компрессора. Давление испарителя
ограничено некоторой величиной, что позволяет защитить
компрессора от перегрузки.
Заправка жидкостью
Значение MOP должно быть в пределах допустимого для
компрессора диапазона низкого давления и примерно на 3 K
Работа ТРВ с жидкостной заправкой зависит исключительно
превышать температуру кипения.
от изменения температуры термобаллона и не зависит от
воздействий окружающей среды. Для таких ТРВ характерно
Практический совет: Между перегревом и MOP имеется
малое время отклика, поэтому они обеспечивают быструю
следующая зависимость:
реакцию в схеме управления. Жидкостная заправка не позволяет
Увеличение перегрева: уменьшение MOP
использовать функции ограничения максимального давления
Уменьшение перегрева: увеличение MOP
(MOP). Температура термобаллонов не должна превышать 75 °C.
Заправка газом
Статический перегрев
Работа ТРВ с газовой заправкой определяется самой низкой
ТРВ Alco поставляются с установленными на заводе оптимальными
температурой в любой части расширительного устройства
настройками перегрева, которые рекомендуется менять только в
(силовой элемент, капиллярная трубка или термобаллон).
случае крайней необходимости. Регулировка производится при
Если минимальная температура возникает вне термобаллона,
минимальной возможной температуре кипения.
возможны нарушения в работе ТРВ (такие, как нестабильное
низкое давление или чрезмерный перегрев). ТРВ Alco с газовой
заправкой поддерживают функцию ограничения максимального
давления (MOP). Кроме того, они оснащены термобаллонами
с балластом, который обеспечивает медленное открытие и
быстрое закрытие ТРВ. Максимальная температура термобаллона
составляет 120 °C.
214
Переохлаждение
Размеры
Переохлаждение, как правило, увеличивает производительность
Чтобы упростить выбор типоразмера ТРВ для условий,
холодильной системы. При выборе ТРВ можно учесть
отличающихся от стандартных, компания Emerson предлагает
переохлаждение, применив поправочный коэффициент Kt.
программу подбора «Controls Navigator», которую можно
Коэффициент Kt определяет значение производительности в
загрузить с веб-сайта climate.emerson.com/ru-ru.
зависимости от температуры кипения, температуры конденсации
и переохлаждения. Этот коэффициент зависит от плотности
Контактные адреса, адреса электронной почты, номера телефонов
жидкости перед ТРВ, разности энтальпий жидкой и паровой
и файлы доступны по адресу climate.emerson.com/ru-ru.
фазы хладагента, а также от количества паровой фазы после
расширения. Процентное соотношение жидкой и паровой фазы
определяется типом хладагента и рабочими условиями системы.
Большое переохлаждение приводит к очень малому количеству
газа после расширения и, таким образом, увеличивает
производительность ТРВ. Эти условия не учитываются в
коэффициенте Kt. Кроме того, малое количество газа после
расширения приводит к снижению мощности испарителя
и может стать причиной существенного несоответствия
производительности ТРВ и испарителя. Эти явления необходимо
учитывать при выборе компонентов в ходе проектирования
контуров охлаждения. Эти эффекты добавлены в программу
подбора «Controls Navigator».
215
Выбор размеров ТРВ Thermo™ для
систем на хладагентах с температурным
скольжением

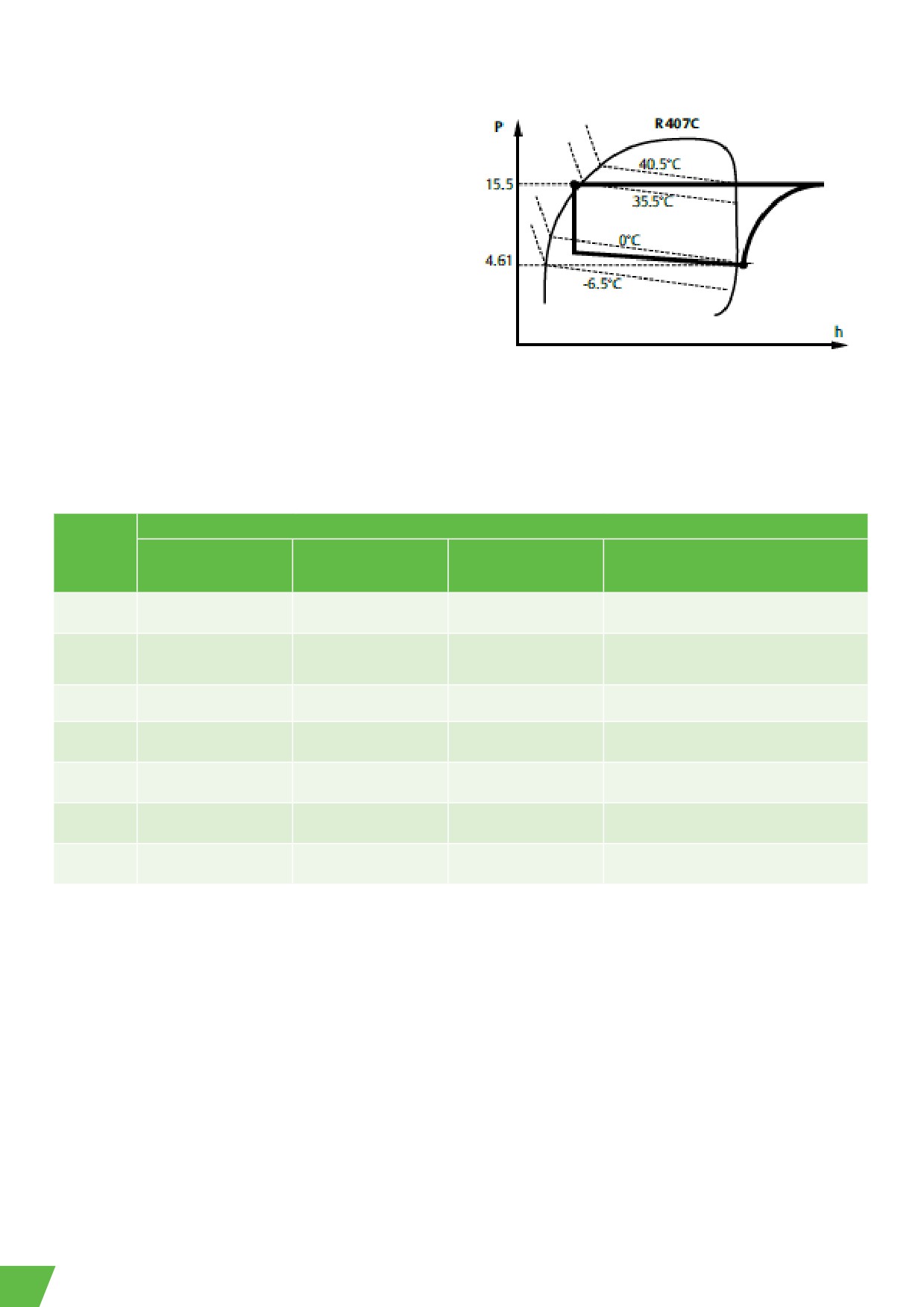

В отличие от азеотропных хладагентов (например, R134a),
где фазовый переход происходит при постоянных значениях
температуры и давления, процессы кипения и конденсации
зеотропных смесей протекают с температурным «скольжением»
внутри испарителей и конденсаторов (например, когда при
постоянном давлении температура колеблется в определенном
диапазоне). ГФО-смеси R448A и R449A являются зеотропными.
При выборе размеров расширительных, электромагнитных и
других подобных клапанов значения давления конденсации и
кипения должны определяться при температуре насыщения (точка
кипения для жидкости и точка росы для пара). Соответствующая
точка росы для давления жидкости предоставляется при выборе
компрессора по точке росы давления жидкости.
Таблица подбора ТРВ
Критерий подбора
Тип
Диапазон
Темп. кипения Диапазон,
производительности
Основное применение
Характеристики
°C
кВт (R 404A)
Холод,/кондиц, Тепловые
TI
0,5...19,4
+20...-45
Сменные вставки
насосы
Герметичная конструкция, регулируемый
Холод,/кондиц, Тепловые
TIH
3,1...28,4
+20...-45
перегрев, опционально со сливным
насосы
отверстием
Герметичная конструкция, регулируемый
TX7
32...183 (R410A)
+20...-45
Кондиц, Тепловые насосы
перегрев
Холод,/кондиц, Тепловые
Сменные вставки,
T
1,9.. 301
+30...-45
насосы
силовой элемент и фланец
Низкотемпературные
Сменные вставки,
ZZ
1,7...24,7
-45...-120
применения
силовой элемент и фланец
Впрыск жидкости,
Сменные вставки,
L
1,9...222
+30...-50
контроль перегрева
силовой элемент и фланец
Впрыск жидкости,
Сменные вставки,
935
5,2...59,8
+30...-45
контроль температуры
силовой элемент и фланец
216

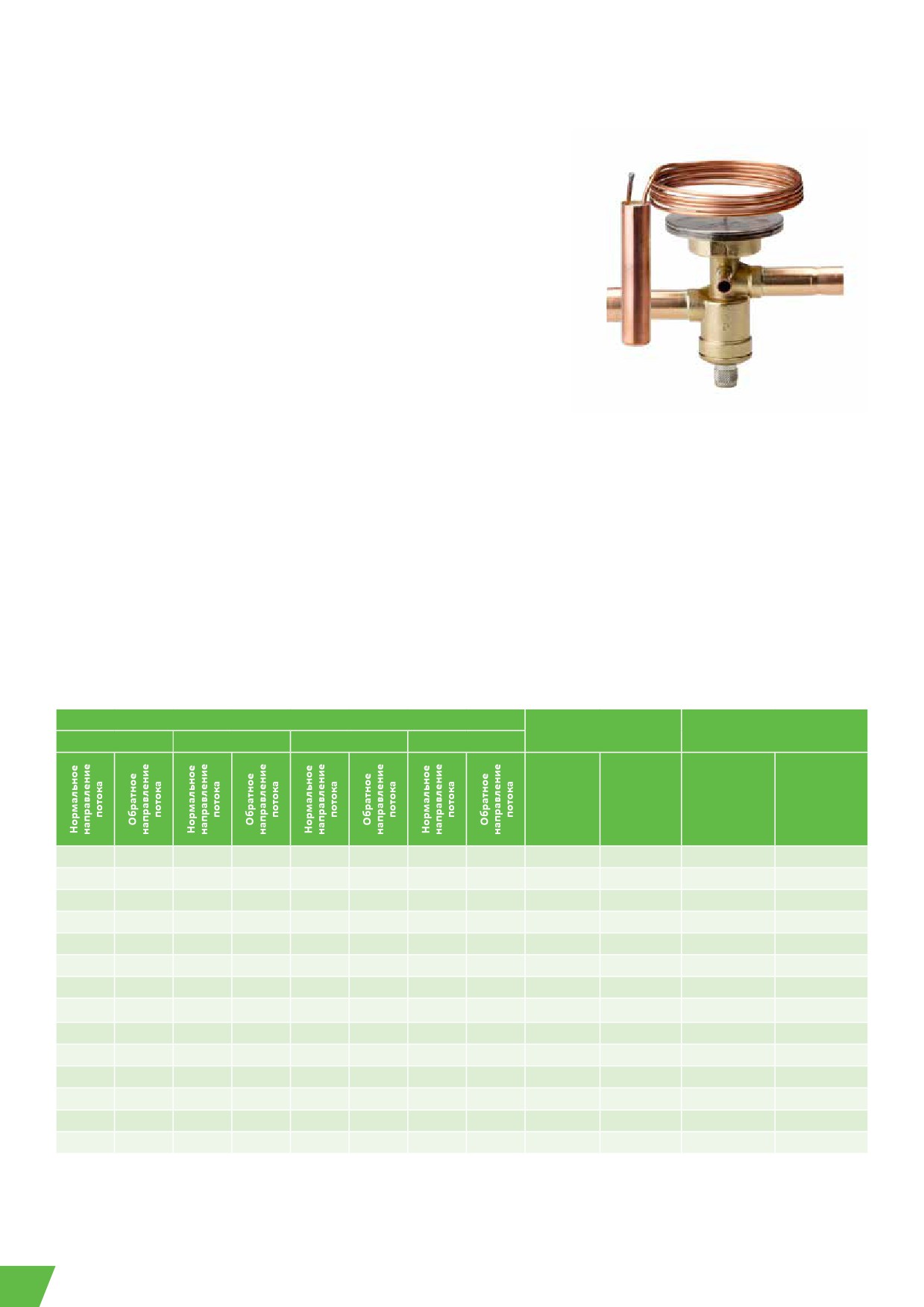

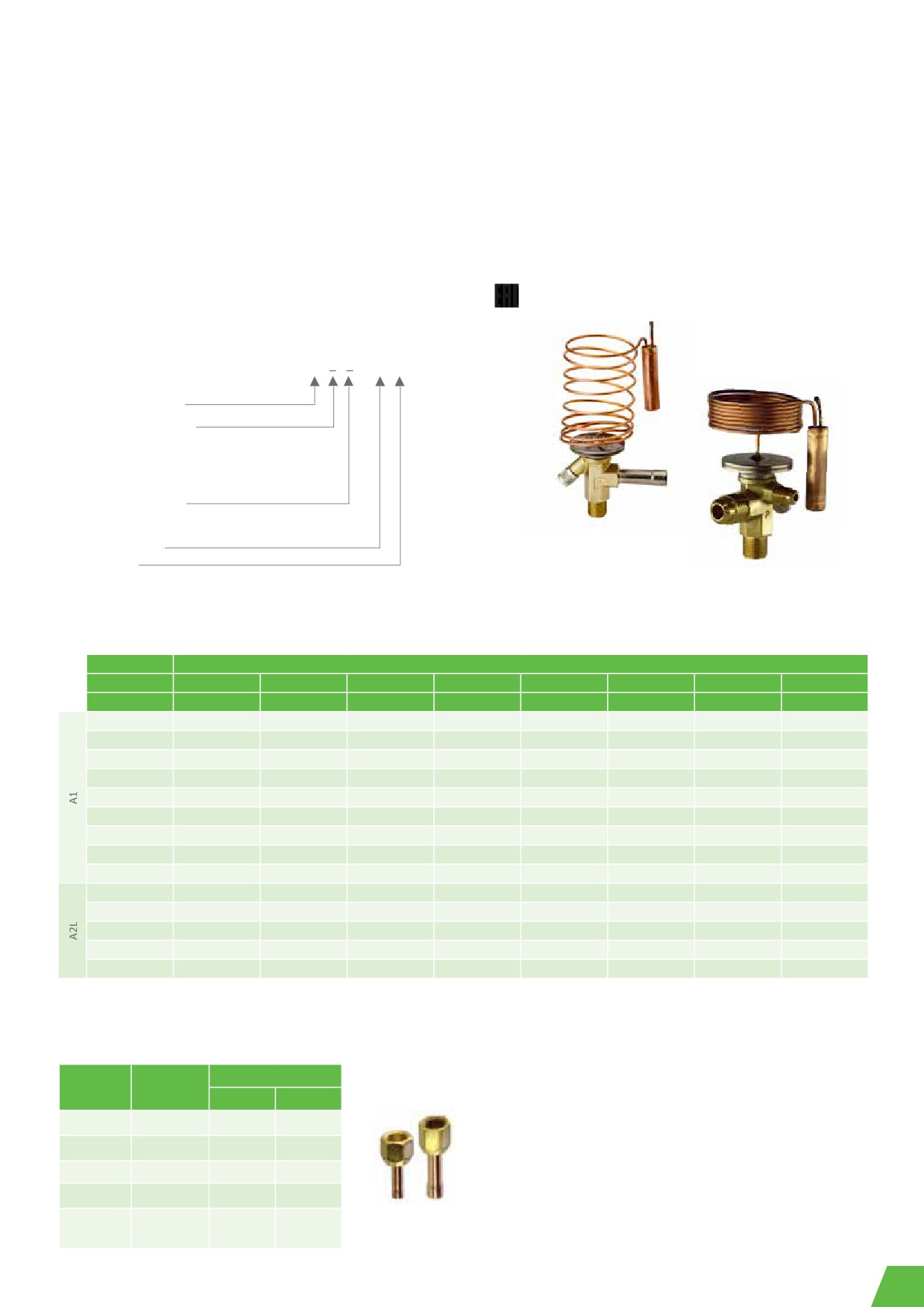

ТРВ TI Сменные вставки
Характеристики
• Изготовленные методом лазерной сварки диафрагма и силовой
•
Диапазон производительности от 0,5 кВт до 19,4 кВт (R448A)
элемент, имеющие большой диаметр для обеспечения высокой
идеально подходит для проведения технических работ
надежности и максимального срока службы
•
Внутреннее или внешнее выравнивание
• Поддержание постоянного перегрева в широком диапазоне
•
Соединение при помощи патрубков под пайку или резьбовое
применений
соединение
• Простая и точная настройка перегрева благодаря мелкой
•
Длина капиллярной трубки 1,5 м
внутренней резьбе
•
Макс. допустимое давление (PS): 45 бар
• Три типа соединений:
•
Temperature range TS: -45...+75°C
- TILE: Фитинги под пайку из нержавеющей стали исключают
•
Без маркировки CE согласно ст. 3,3 PED 97/23 EC
необходимость использования влажной ветоши при пайке
- TIS(E): Медные фитинги под пайку (для клапанов
требуется использование влажной ветоши при пайке)
- TI(E): Конусный фитинг
Маркировка
TI S E - M W
Тип
Тип соединения
L: пайка, патрубки из нержавеющей
стали ODF (выход / выравнивание)
S : пайка, патрубки из меди ODF
: резьба
Выравнивание
E: внешнее
: внутреннее
Хладагент
TILE
Заправка
W: Жидкостная (без функции MOP)
Wxxx: Газовая (функция MOP)
TIE
ADxxx: Адсорбционная (аналогично функции MOP)
Таблица подбора вставки с фильтром для соединения на входе
Номинальная производительность (кВт)
Модель
TIO-00X
TIO-000
TIO-001
TIO-002
TIO-003
TIO-004
TIO-005
TIO-006
№ для заказа
800 532
800 533
800 534
800 535
800 536
800 537
800 538
800 539
R134a
0,3
0,8
1,9
3,1
5,0
8,3
10,1
11,7
R22
0,5
1,3
3,2
5,3
8,5
13,9
16,9
19,5
R404A/R507
0,4
1,0
2,3
3,9
6,2
10,1
12,3
14,2
R407C
0,5
1,4
3,5
5,7
9,2
15
18,3
21,1
R410A
0,6
1,5
3,7
6,2
9,9
16,2
19,7
22,8
R448A
0,5
1,3
3,2
5,3
8,5
13,9
16,9
19,4
R449A
0,5
1,3
3,1
5,2
8,3
13,5
16,5
19,0
R513A/R450A
0,3
0,7
1,7
2,8
4,5
7,5
9,1
10,6
R452A
0,4
1,0
2,4
4,0
6,4
10,5
12,8
14,8
R1234ze
0,2
0,6
1,5
2,4
3,9
6,5
7,9
9,1
R455A
0,5
1,2
3,0
5,0
8,1
13,2
16,0
18,5
R454C
0,4
1,1
2,6
4,3
7,0
11,4
13,8
16,0
R1234yf
0,2
0,6
1,4
2,2
3,6
6,0
7,3
8,4
R32
0,9
2,3
5,6
9,2
14,8
24,1
29,3
33,9
Примечание: Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator».
Переходник под пайку для TILE и TIS(E)
№
Соединение ODF
Модель
для заказа
(МM)
(дюймы)
TIA-M06
802 500
6,0
-
TIA-M10
802 501
10,0
-
TIA-014
802 502
-
1/4”
TIA-038
802 503
-
3/8”
Компл.
803 780
100 шт.
прокладок
217
Корпуса ТРВ TI без вставки и гаек
Выходное соединение
№ для
№ для
Диапазон
Хладагент
Модель
Модель
/
заказа
заказа
MOP
температур
соединение
°C
кипения,
выравнивания
°C
A1
A2L
Внешнее выравнивание
Внутреннее выравнивание
TILE-SW (12мм)
802465
-
-45 ... +20
Фитинги под пайку из
нержавеющей стали*
TILE-SW (1/2”)
802466
-
-45 ... +20
TISE-SW (12мм)
802462
TIS-SW (12мм)
802461
-
-45 ... +20
TISE-SW (1/2”)
802464
TIS-SW (1/2”)
802463
-
-45 ... +20
TISE-SAD10 (1/2”)
802479
TIS-SAD10 (1/2”)
802478
+10
-45 ...
0
Медные фитинги под
R404A/R507
TISE-SW75 (12мм)
802471
0
-45 ...
-3
пайку**
TISE-SW75 (1/2”)
802472
0
-45 ...
-3
R452A*
TISE-SAD-20 (12мм)
802474
-20
-45 ... -27
TISE-SAD-20 (1/2”)
802475
-20
-45 ... -27
TIE-SW
802460
TI-SW
802459
-
-45 ... +20
TIE-SAD10
802477
+10
-45 ... 0
Фитинги под
развальцовку
TIE-SW75
802470
TI-SW75
802469
0
-45 ... -3
TIE-SAD-20
802473
-20
-45 ...
-27
TILE-MW (12мм)
802451
-
-45 ... +20
Фитинги под пайку из
нержавеющей стали*
TILE-MW (1/2”)
802452
-
-45 ... +20
TISE-MW (12 мм)
802448
TIS-MW (12 мм)
802447
-
-45 ... +20
R134a
TISE-MW (1/2”)
802450
TIS-MW (1/2”)
802449
-
-45 ... +20
Медные фитинги под
R1234ze*
пайку**
R450A*
TISE-MW55 (12мм)
802457
+14
-45 ... +11
TISE-MW55 (1/2”)
802458
+14
-45 ... +11
TIE-MW
802446
TI-MW
802445
-
-45 ... +20
Фитинги под
развальцовку
TIE-MW55
802456
TI-MW55
802455
+14
-45 ... +11
TILE-NW (12мм)
802486
-
-45 ... +20
Фитинги под пайку из
нержавеющей стали*
TILE-NW (1/2”)
802485
-
-45 ... +20
TISE-NW (12мм)
802438
TIS-NW (12мм)
802437
-
-45 ... +20
R407C
Медные фитинги под
пайку**
TISE-NW (1/2”)
802440
TIS-NW (1/2”)
802439
-
-45 ... +20
Фитинги под
TIE-NW
802436
TI-NW
802435
-
-45...+20
развальцовку
TILE-ZW (12мм)
802488
-
-35...+20
TILE-ZW (1/2”)
802489
-
-35...+20
Фитинги под пайку из
R410A
R32*
нержавеющей стали*
TILE-ZW175 (12мм)
802490
+16.4
-35...+15
TILE-ZW175 (1/2”)
802491
+16.4
-35...+15
TILE-BW (12мм)
802418
-
-45...+20
Фитинги под пайку из
нержавеющей стали*
TILE-BW (1/2”)
802419
-
-45...+20
TISE-BW (12мм)
802416
TIS-BW(12мм)
802414
-
-45...+20
R448A /
TISE-BW (1/2”)
802417
TIS-BW(1/2”)
802415
-
-45...+20
Медные фитинги под
R449A
пайку**
TISE-BW30 (12мм)
802494
-15
-45...-18
TISE-BW30 (1/2”)
802495
-15
-45...-18
Фитинги под
TIE-BW
802413
TI-BW
802412
-
-45...+20
развальцовку
Примечание. *) TILE — пайка без влажной ветоши
**) TISE — пайка с влажной ветошью
218
Корпуса ТРВ TI без вставок и гаек в упаковке по одному изделию
Выходное соединение
№ для
№ для
Диапазон
Хладагент
Модель
Модель
/
заказа
заказа
MOP
температур
соединение
°C
кипения,
выравнивания
°C
A1
A2L
Внешнее выравнивание
Внутреннее выравнивание
TILE-CW (12мм)
802166
-
-30...+20°C
Фитинги под пайку из
нержавеющей стали*
TILE-CW (1/2")
802167
-
-30...+20°C
TISE-CW (12мм)
802168
TIS-CW (12мм)
802170
-
-30...+20°C
R513A
Медные фитинги под
пайку***
TISE-CW (1/2")
802169
TIS-CW (1/2")
802171
-
-30...+20°C
Фитинги под
TIE-CW
802172
TI-CW
802173
-
-30...+20°C
развальцовку
TILE-LW (12мм)
802150
-
-35...+20°C
Фитинги под пайку из
нержавеющей стали*
TILE-LW (1/2")
802151
-
-35...+20°C
TISE-LW (12мм)
802152
TIS-LW (12мм)
802154
-
-35...+20°C
R454C
Медные фитинги под
пайку***
TISE-LW (1/2")
802153
TIS-LW (1/2")
802155
-
-35...+20°C
Фитинги под
TIE-LW
802156
TI-LW
802157
-
-35...+20°C
развальцовку
TILE-KW (12мм)
802158
-
-35...+20°C
Фитинги под пайку из
нержавеющей стали*
TILE-KW (1/2")
802159
-
-35...+20°C
TISE-KW (12мм)
802160
TIS-KW (12мм)
802162
-
-35...+20°C
R455A
Медные фитинги под
пайку***
TISE-KW (1/2")
802161
TIS-KW (1/2")
802163
-
-35...+20°C
Фитинги под
TIE-KW
802164
TI-KW
802165
-
-35...+20°C
развальцовку
TILE-FW (12мм)
802174
-
-35...+20°C
Фитинги под пайку из
нержавеющей стали*
TILE-FW (1/2")
802175
-
-35...+20°C
TISE-FW (12мм)
802176
TIS-FW (12мм)
802178
-
-35...+20°C
R1234yf
Медные фитинги под
пайку***
TISE-FW (1/2")
802177
TIS-FW (1/2")
802179
-
-35...+20°C
Фитинги под
TIE-FW
802180
TI-FW
802181
-
-35...+20°C
развальцовку
Примечание. *) TILE — пайка без влажной ветоши
**) TISE — пайка с влажной ветошью
***) Superheat readjustment required - see Operatng Instructon
Соединения
Соединение на входе
Корпус
Выход
Внешнее выравнивание
Пайка с переходником
Конусный фитинг
TI(E)
5/8”-18UNF под развальцовку
3/4” - 16UNF под
7/16” - 20UNF под разваль-
Соединения под
-
подходит для 6, 8, 10 мм
развальцовку:
цовку:
развальцовку
1/4”, 5/16”, 3/8” труб
для труб 12 мм, 1/2”
для труб 6 мм, 1/4”
TIA - M06 (6 мм ODF)
TIS(E) / TILE
12 мм ODF
6 мм ODF
TIA - M10 (10 мм ODF)
Соединения под
пайку
TIA - 014 (1/4” ODF)
1/2 ODF
1/4" ODF
TIA - 038 (3/8” ODF)
Примечание. *) TIE, TISE и TILE
219

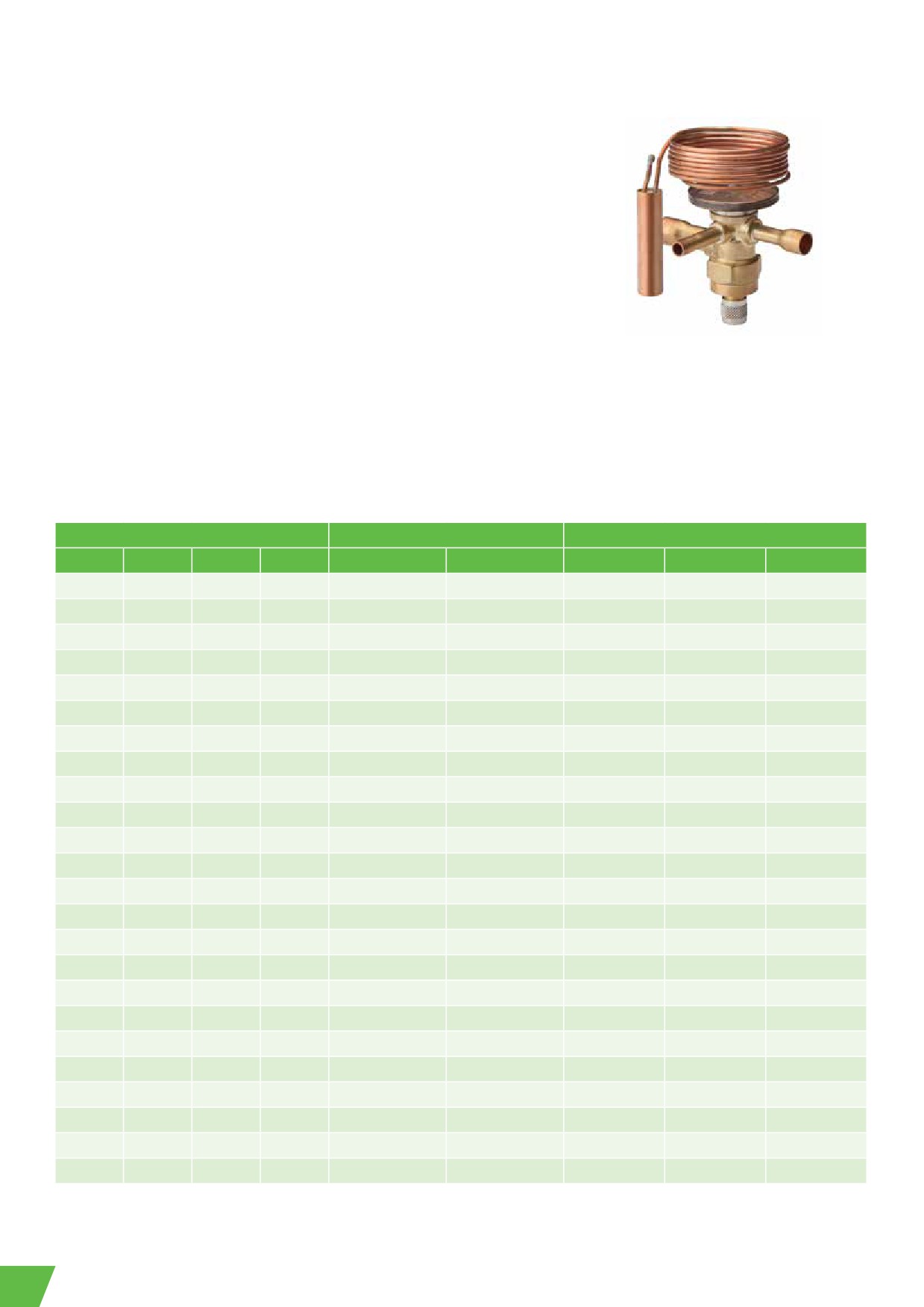

Термо-расширительные клапаны TIH
Для производителей оборудования, герметичная конструкция
Характеристики
• Компактная и герметичная конструкция
• Мощность до 35 кВт для R410A, 49 кВт для R32
• Соединения под пайку и метрические соединения прямой конфигурации
• Силовой элемент из нержавеющей стали выдерживает воздействие коррозии
• Большая диафрагма обеспечивает плавное и постоянное регулирование ТРВ
• Внутреннее или внешнее выравнивание
• Внешняя регулировка перегрева
• В стандартном исполнении на входе ТРВ предусматривается встроенный сетчатый
фильтр с размером ячейки сита 100
• В упаковке 20 шт. в перетянутом виде, включая крепежные приспособления для
термобаллона и одну инструкцию по эксплуатации
TIH
Дополнительно
• Один опытный образец в испытательных целях
• Специальная настройка или функция сливного отверстия по запросу: минимальный
объем заказа 100 шт. на партию, тип и заказ
• ТРВ без внутреннего сетчатого фильтра по запросу: минимальный объем заказа
100 шт. на партию, тип и заказ
Таблица подбора R32 / R410A / R452B / R454B
Производительность (кВт)
с MOP
Соединение
R410A
R32*
R452B*
R454B*
Тип
№ для заказа
Вход
Выход
Выравнивание
3,6
5,4
4,1
4,2
TIH-Z12m
802622M
6 мм
10 мм
Внутреннее
3,6
5,4
4,1
4,2
TIH-Z12
802636M
1/4"
3/8"
Внутреннее
6,0
9,0
6,9
6,9
TIH-Z13m
802623M
6 мм
10 мм
Внутреннее
6,0
9,0
6,9
6,9
TIH-Z13
802637M
1/4"
3/8"
Внутреннее
8,4
12,5
9,6
9,7
TIH-Z14m
802624M
10 мм
12 мм
Внутреннее
8,4
12,5
9,6
9,7
TIH-Z14
802638M
3/8"
1/2"
Внутреннее
3,6
5,4
4,1
4,2
TIH-Z32m
802625M
6 мм
10 мм
6 мм
3,6
5,4
4,1
4,2
TIH-Z32
802639M
1/4"
3/8"
1/4"
6,0
9,0
6,9
6,9
TIH-Z33m
802626M
6 мм
10 мм
6 мм
6,0
9,0
6,9
6,9
TIH-Z33
802640M
1/4"
3/8"
1/4"
8,4
12,5
9,6
9,7
TIH-Z34m
802627M
10 мм
12 мм
6 мм
8,4
12,5
9,6
9,7
TIH-Z34
802641M
3/8"
1/2"
1/4"
12,4
18,4
14,2
14,2
TIH-Z35m
802628M
10 мм
12 мм
6 мм
12,4
18,4
14,2
14,2
TIH-Z35
802642M
3/8”
1/2"
1/4"
14,6
21,8
16,7
16,8
TIH-Z36m
802629M
10 мм
12 мм
6 мм
14,6
21,8
16,7
16,8
TIH-Z36
802643M
3/8”
1/2"
1/4"
20,8
31,0
23,8
23,9
TIH-Z37m
802630M
12 мм
16 мм
6 мм
20,8
31,0
23,8
23,9
TIH-Z37
802644M
1/2”
5/8"
1/4"
23,2
34,6
26,6
26,7
TIH-Z38m
802631M
12 мм
16 мм
6 мм
23,2
34,6
26,6
26,7
TIH-Z38
802645M
1/2"
5/8"
1/4"
26,7
39,7
30,5
30,7
TIH-Z39m
802632M
12 мм
16 мм
6 мм
26,7
39,7
30,5
30,7
TIH-Z39
802646M
1/2”
5/8"
1/4"
33,2
49,4
38
38,2
TIH-Z3Am
802633M
12 мм
16 мм
6 мм
33,2
49,4
38
38,2
TIH-Z3A
802647M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
220
Таблица подбора R134a / R450A
Производительность (кВт)
без MOP
с MOP
Соединение
R134a
R450A*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
2,4
2,1
TIH-M02m
802510M
TIH-M12m
802538M
6 мм
10 мм
Внутреннее
2,4
2,1
TIH-M02
802524M
TIH-M12
802552M
1/4"
3/8"
Внутреннее
4,0
3,5
TIH-M03m
802511M
TIH-M13m
802539M
6 мм
10 мм
Внутреннее
4,0
3,5
TIH-M03
802525M
TIH-M13
802553M
1/4"
3/8"
Внутреннее
5,6
4,9
TIH-M04m
802512M
TIH-M14m
802540M
10 мм
12 мм
Внутреннее
5,6
4,9
TIH-M04
802526M
TIH-M14
802554M
3/8"
1/2"
Внутреннее
2,4
2,1
TIH-M22m
802513M
TIH-M32m
802541M
6 мм
10 мм
6 мм
2,4
2,1
TIH-M22
802527M
TIH-M32
802555M
1/4"
3/8"
1/4"
4,0
3,5
TIH-M23m
802514M
TIH-M33m
802542M
6 мм
10 мм
6 мм
4,0
3,5
TIH-M23
802528M
TIH-M33
802556M
1/4"
3/8"
1/4"
5,6
4,9
TIH-M24m
802515M
TIH-M34m
802543M
10 мм
12 мм
6 мм
5,6
4,9
TIH-M24
802529M
TIH-M34
802557M
3/8"
1/2"
1/4"
8,2
7,2
TIH-M25m
802516M
TIH-M35m
802544M
10 мм
12 мм
6 мм
8,2
7,2
TIH-M25
802530M
TIH-M35
802558M
3/8"
1/2"
1/4"
9,7
8,5
TIH-M26m
802517M
TIH-M36m
802545M
10 мм
12 мм
6 мм
9,7
8,5
TIH-M26
802531M
TIH-M36
802559M
3/8"
1/2"
1/4"
13,8
12,2
TIH-M27m
802518M
TIH-M37m
802546M
12 мм
16 мм
6 мм
13,8
12,2
TIH-M27
802532M
TIH-M37
802560M
1/2"
5/8"
1/4"
15,4
13,6
TIH-M28m
802519M
TIH-M38m
802547M
12 мм
16 мм
6 мм
15,4
13,6
TIH-M28
802533M
TIH-M38
802561M
1/2"
5/8"
1/4"
17,7
15,6
TIH-M39m
802520M
TIH-M39m
802548M
12 мм
16 мм
6 мм
17,7
15,6
TIH-M29
802534M
TIH-M39
802562M
1/2"
5/8"
1/4"
22,0
19,4
TIH-M3Am
802521M
TIH-M3Am
802549M
12 мм
16 мм
6 мм
22,0
19,4
TIH-M2A
802535M
TIH-M3A
802563M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Таблица подбора R407C / R454C
Производительность (кВт)
без MOP
с MOP
Соединение
R407C
R454C*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
3,3
2,5
TIH-N02m
802566M
TIH-N12m
802594M
6 mm
10 mm
Внутреннее
3,3
2,5
TIH-N02
802580M
TIH-N12
802608M
1/4"
3/8"
Внутреннее
5,4
4,2
TIH-N03m
802567M
TIH-N13m
802595M
6 mm
10 mm
Внутреннее
5,4
4,2
TIH-N03
802581M
TIH-N13
802609M
1/4"
3/8"
Внутреннее
7,6
5,9
TIH-N04m
802568M
TIH-N14m
802596M
10 mm
12 mm
Внутреннее
7,6
5,9
TIH-N04
802582M
TIH-N14
802610M
3/8"
1/2"
Внутреннее
3,3
2,5
TIH-N22m
802569M
TIH-N32m
802597M
6 mm
10 mm
6 mm
3,3
2,5
TIH-N22
802583M
TIH-N32
802611M
1/4"
3/8"
1/4"
5,4
4,2
TIH-N23m
802570M
TIH-N33m
802598M
6 mm
10 mm
6 mm
5,4
4,2
TIH-N23
802584M
TIH-N33
802612M
1/4"
3/8"
1/4"
7,6
5,9
TIH-N24m
802571M
TIH-N34m
802599M
10 mm
12 mm
6 mm
7,6
5,9
TIH-N24
802585M
TIH-N34
802613M
3/8"
1/2"
1/4"
11,2
8,7
TIH-N25m
802572M
TIH-N35m
802600M
10 mm
12 mm
6 mm
11,2
8,7
TIH-N25
802586M
TIH-N35
802614M
3/8"
1/2"
1/4"
13,2
10,3
TIH-N26m
802573M
TIH-N36m
802601M
10 mm
12 mm
6 mm
13,2
10,3
TIH-N26
802587M
TIH-N36
802615M
3/8"
1/2"
1/4"
18,8
14,6
TIH-N27m
802574M
TIH-N37m
802602M
12 mm
16 mm
6 mm
18,8
14,6
TIH-N27
802588M
TIH-N37
802616M
1/2"
5/8"
1/4"
21
16,3
TIH-N28m
802575M
TIH-N38m
802603M
12 mm
16 mm
6 mm
21
16,3
TIH-N28
802589M
TIH-N38
802617M
1/2"
5/8"
1/4"
24,1
18,7
TIH-N29m
802576M
TIH-N39m
802604M
12 mm
16 mm
6 mm
24,1
18,7
TIH-N29
802590M
TIH-N39
802618M
1/2"
5/8"
1/4"
30
23,3
TIH-N2Am
802577M
TIH-N3Am
802605M
12 mm
16 mm
6 mm
30
23,3
TIH-N2A
802591M
TIH-N3A
802619M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
221
Таблица подбора R448A / R449A / R454A /R455A
Производительность (кВт)
без MOP
Соединение
R448A
R449A
R454A*
R455A*
Тип
№ для заказа
Вход
Выход
Выравнивание
3,1
3
3,0
2,9
TIH-B02m
802706M
6 мм
10 мм
Внутреннее
3,1
3
3,0
2,9
TIH-B02
802720M
1/4"
3/8"
Внутреннее
5,1
5
5,1
4,9
TIH-B03m
802707M
6 мм
10 мм
Внутреннее
5,1
5
5,1
4,9
TIH-B03
802721M
1/4"
3/8"
Внутреннее
7,2
7
7,1
6,8
TIH-B04m
802708M
10 мм
12 мм
Внутреннее
7,2
7
7,1
6,8
TIH-B04
802722M
3/8"
1/2"
Внутреннее
3,1
3
3,0
2,9
TIH-B22m
802709M
6 мм
10 мм
6 мм
3,1
3
3,0
2,9
TIH-B22
802723M
1/4"
3/8"
1/4"
5,1
5
5,1
4,9
TIH-B23m
802710M
6 мм
10 мм
6 мм
5,1
5
5,1
4,9
TIH-B23
802724M
1/4"
3/8"
1/4"
7,2
7
7,1
6,8
TIH-B24m
802711M
10 мм
12 мм
6 мм
7,2
7
7,1
6,8
TIH-B24
802725M
3/8"
1/2"
1/4"
10,6
10,3
10,4
10,1
TIH-B25m
802712M
10 мм
12 мм
6 мм
10,6
10,3
10,4
10,1
TIH-B25
802726M
3/8”
1/2"
1/4"
12,5
12,2
12,3
11,9
TIH-B26 mm
802713M
10 мм
12 мм
6 мм
12,5
12,2
12,3
11,9
TIH-B26
802727M
3/8”
1/2"
1/4"
17,8
17,4
17,5
16,9
TIH-B27m
802714M
12 мм
16 мм
6 мм
17,8
17,4
17,5
16,9
TIH-B27
802728M
1/2”
5/8"
1/4"
19,9
19,4
19,6
18,9
TIH-B28m
802715M
12 мм
16 мм
6 мм
19,9
19,4
19,6
18,9
TIH-B28
802729M
1/2"
5/8"
1/4"
22,8
22,3
22,5
21,6
TIH-B29m
802716M
12 мм
16 мм
6 мм
22,8
22,3
22,5
21,6
TIH-B29
802730M
1/2”
5/8"
1/4"
28,4
27,7
28,0
27,0
TIH-B2Am
802717M
12 мм
16 мм
6 мм
28,4
27,7
28,0
27,0
TIH-B2A
802731M
1/2"
5/8"
1/4"
Таблица подбора R513A / R1234yf
Производительность (кВт)
без MOP
Соединение
R513A
R1234yf*
Тип
№ для заказа
Тип
№ для заказа
Вход
Выход
Выравнивание
2,2
1,7
TIH-C02m
808400M
TIH-C12m
808428M
6 мм
10 мм
Внутреннее
2,2
1,7
TIH-C02
808414M
TIH-C12
808442M
1/4"
3/8"
Внутреннее
3,6
2,9
TIH-C03m
808401M
TIH-C13m
808429M
6 мм
10 мм
Внутреннее
3,6
2,9
TIH-C03
808415M
TIH-C13
808443M
1/4"
3/8"
Внутреннее
5,0
4,0
TIH-C04m
808402M
TIH-C14m
808430M
10 мм
12 мм
Внутреннее
5,0
4,0
TIH-C04
808416M
TIH-C14
808444M
3/8"
1/2"
Внутреннее
2,2
1,7
TIH-C22m
808403M
TIH-C32m
808431M
6 мм
10 мм
6 мм
2,2
1,7
TIH-C22
808417M
TIH-C32
808445M
1/4"
3/8"
1/4"
3,6
2,9
TIH-C23m
808404M
TIH-C33m
808432M
6 мм
10 мм
6 мм
3,6
2,9
TIH-C23
808418M
TIH-C33
808446M
1/4"
3/8"
1/4"
5,0
4,0
TIH-C24m
808405M
TIH-C34m
808433M
10 мм
12 мм
6 мм
5,0
4,0
TIH-C24
808419M
TIH-C34
808447M
3/8"
1/2"
1/4"
7,4
5,9
TIH-C25m
808406M
TIH-C35m
808434M
10 мм
12 мм
6 мм
7,4
5,9
TIH-C25
808420M
TIH-C35
808448M
3/8"
1/2"
1/4"
8,8
7,0
TIH-C26m
808407M
TIH-C36m
808435M
10 мм
12 мм
6 мм
8,8
7,0
TIH-C26
808421M
TIH-C36
808449M
3/8"
1/2"
1/4"
12,5
10,0
TIH-C27m
808408M
TIH-C37m
808436M
12 мм
16 мм
6 мм
12,5
10,0
TIH-C27
808422M
TIH-C37
808450M
1/2"
5/8"
1/4"
13,9
11,1
TIH-C28m
808409M
TIH-C38m
808437M
12 мм
16 мм
6 мм
13,9
11,1
TIH-C28
808423M
TIH-C38
808451M
1/2"
5/8"
1/4"
16,0
12,7
TIH-C29m
808410M
TIH-C39m
808438M
12 мм
16 мм
6 мм
16,0
12,7
TIH-C29
808424M
TIH-C39
808452M
1/2"
5/8"
1/4"
19,9
15,9
TIH-C2Am
808411M
TIH-C3Am
808439M
12 мм
16 мм
6 мм
19,9
15,9
TIH-C2A
808425M
TIH-C3A
808453M
1/2"
5/8"
1/4"
Примечание 1. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Примечание 2. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
222
Стандартные значения MOP
Рекомендуемая макс. расчетная
Хладагент
Стандартное значение MOP
Соответствующая температура
температура кипения
R134a
3,8 бар
+16°C
+12°C
R513A
3,8 бар
+14°C
+10°C
R407C
6,9 бар
+14.5°C
+12.5°C
R410A
13,4 бар
+20°C
+18°C
R32
13,4 бар
+20°C
+18°C
R452B
13,4 бар
+22°C
+20°C
R454B
13,4 бар
+22°C
+20°C
Максимальная температура
Тип заправки
MOP
Хладагент
термобаллона
TIH-M0../M2..
-
R134a
+100°C
TIH-N0../N2..
-
R407C
+80°C
TIH-B0../B2..
-
R448A, R449A
+80°C
TIH-C0../C2..
-
R513A
+100°C
TIH-M1../M3..
3,8 бар
R134a
+120°C
TIH-C1../C3..
3,8 бар
R513A
+120°C
TIH-N1../N3..
6,9 бар
R407C
+120°C
TIH-Z1../Z3..
12,1 бар
R410A
+120°C
223
ТРВ Thermo™ TХ7
ТРВ TX7 Thermo предназначена главным образом для систем кондиционирования
воздуха, тепловых насосов, систем прецизионного кондиционирования и охлаждения
промышленных процессов ТРВ TX7 идеально подходят для областей применения, где
требуется герметичность и компактность, а также стабильное и точное регулирование в
широком диапазоне нагрузок и температур кипения.
Характеристики
• Моноблочный герметичный клапан с соединениями под пайку
•
7 размеров для мощностей до 180 кВт (R410A)
• Максимально допустимое давление (PS): 46 бар
• Давление заводских испытаний: PT 50,6 бар
• Двунаправленные системы
- Балансировка портов в нормальном и обратном направлениях ограничивает влияние
давления конденсации
- Оптимальный статический перегрев в нормальном и обратном направлениях
- Производительность в нормальном и обратном направлениях соотносится с
производительностью тепловых насосов в режиме охлаждения и нагрева
• Силовой элемент с диафрагмой диаметром 65 мм обеспечивает работу при низкой
частичной нагрузке (20-25 %) со стабильным перегревом
TX7-Z13
• Подходит для применения в системах с компрессорами Digital Scroll, винтовыми
компрессорами с плавным регулированием и компрессорами с регулируемой
скоростью
• Плавающий перегрев при обратном потоке (режим обогрева) обеспечивает
эффективную работу испарителя при низкой температуре окружающей среды в
реверсивных чиллерах с воздушным охлаждением
• Силовой элемент из нержавеющей стали с лазерной сваркой и специальным профилем
обеспечивает долговечную работу оборудования при высоком давлении в режиме
обратного потока посредством внешнего выравнивания
• Одиночная диафрагма с незначительным гистерезисом обеспечивает устойчивость к
высокому давлению
• Тонкая настройка с помощью механизма регулировки внешнего перегрева
• Специальные заводские настройки по запросу.
Минимальный объем заказа 60 шт.
Таблица подбора R410A / R32 / R452B / R454B
Номинальная производительность (кВт)
с MOP
Соединение
R410A
R32*
R452B*
R454B*
Тип
№ для заказа
Вход x выход
Выравнивание
32,1
31,7
47,7
46,9
36,7
36,3
36,9
36,5
TX7-Z13m
806811
12 мм x 16 мм
6 мм
32,1
31,7
47,7
46,9
36,7
36,3
36,9
36,5
TX7-Z13
806810
1/2” x 5/8”
1/4”
39,9
39,1
59,3
57,8
45,6
44,7
45,8
44,9
TX7-Z14m
806813
16 мм x 22 мм
6 мм
39,9
39,1
59,3
57,8
45,6
44,7
45,8
44,9
TX7-Z14
806812
5/8” x 7/8”
1/4”
48,9
47,4
72,7
70,1
55,9
54,2
56,1
54,4
TX7-Z15m
806815
16 мм x 22 мм
6 мм
48,9
47,4
72,7
70,1
55,9
54,2
56,1
54,4
TX7-Z15
806814
5/8” x 7/8”
1/4”
80,7
67,7
120
100,2
92,2
77,4
92,7
77,9
TX7-Z16m
806817
22 мм x 28 мм
6 мм
80,7
67,7
120
100,2
92,2
77,4
92,7
77,9
TX7-Z16
806816
7/8” x 1-1/8”
1/4”
99,4
81,5
147,9
120,5
113,7
93,2
114,3
93,7
TX7-Z17m
806819
22 мм x 28 мм
6 мм
99,4
81,5
147,9
120,5
113,7
93,2
114,3
93,7
TX7-Z17
806818
7/8” x 1-1/8”
1/4”
130,9
113,9
194,7
168,4
149,7
130,2
150,4
130,8
TX7-Z18m
806821
22 мм x 28 мм
6 мм
130,9
113,9
194,7
168,4
149,7
130,2
150,4
130,8
TX7-Z18
806820
7/8” x 1-1/8”
1/4”
183,4
165,1
272,9
244,1
209,8
188,8
210,8
189,7
TX7-Z19m
806823
22 мм x 28 мм
6 мм
183,4
165,1
272,9
244,1
209,8
188,8
210,8
189,7
TX7-Z19
806822
7/8” x 1-1/8”
1/4”
Примечание 1. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Примечание 2. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
224
Таблица подбора R134a / R450A / R513A / R1234yf
Номинальная производительность (кВт)
с
без
Соединение
R134a
R450A*
R513A*
R1234yf*
MOP
MOP
№ для
№ для
Тип
Тип
Вход x выход
Выравнивание
заказа
заказа
18,1
17,9
15,9
15,8
16,3
16,1
13,0
12,9
TX7-M13m
806839
TX7-M03m
806825
12 мм x 16 мм
6 мм
18,1
17,9
15,9
15,8
16,3
16,1
13,0
12,9
TX7-M13
806838
TX7-M03
806824
1/2” x 5/8”
1/4”
22,5
22
19,8
19,4
20,3
19,9
16,2
15,9
TX7-M14m
806841
TX7-M04m
806827
16 мм x 22 мм
6 мм
22,5
22
19,8
19,4
20,3
19,9
16,2
15,9
TX7-M14
806840
TX7-M04
806826
5/8” x 7/8”
1/4”
27,5
26,7
24,3
23,5
24,8
24,1
19,8
19,2
TX7-M15m
806843
TX7-M05m
806829
16 мм x 22 мм
6 мм
27,5
26,7
24,3
23,5
24,8
24,1
19,8
19,2
TX7-M15
806842
TX7-M05
806828
5/8” x 7/8”
1/4”
45,4
38,2
40,1
33,6
41,0
34,4
32,8
27,5
TX7-M16m
806845
TX7-M06m
806831
22 мм x 28 мм
6 мм
45,4
38,2
40,1
33,6
41,0
34,4
32,8
27,5
TX7-M16
806844
TX7-M06
806830
7/8” x 1-1/8”
1/4”
56
45,9
49,4
40,5
50,6
41,5
40,4
33,1
TX7-M17m
806847
TX7-M07m
806833
22 мм x 28 мм
6 мм
56
45,9
49,4
40,5
50,6
41,5
40,4
33,1
TX7-M17
806846
TX7-M07
806832
7/8” x 1-1/8”
1/4”
73,7
64,1
65,0
56,6
66,6
57,9
53,2
46,3
TX7-M18m
806849
TX7-M08m
806835
22 мм x 28 мм
6 мм
73,7
64,1
65,0
56,6
66,6
57,9
53,2
46,3
TX7-M18
806848
TX7-M08
806834
7/8” x 1-1/8”
1/4”
103,3
93
91,1
82,0
93,3
83,9
74,5
67,0
TX7-M19m
806851
TX7-M09m
806837
22 мм x 28 мм
6 мм
103,3
93
91,1
82,0
93,3
83,9
74,5
67,0
TX7-M19
806850
TX7-M09
806836
7/8” x 1-1/8”
1/4”
Таблица подбора R407C / R454C
Номинальная производительность (кВт)
с
без
Соединение
MOP
MOP
R407C
R454C*
Нормальное
Обратное
Нормальное
Обратное
направление
направление
направление
направление
Тип
№ для заказа
Тип
№ для заказа
Вход x выход
Выравнивание
потока
потока
потока
потока
28,9
28,6
22,5
22,3
TX7-N13m
806868
TX7-N03m
806853
12 мм x 16 мм
6 мм
28,9
28,6
22,5
22,3
TX7-N13
806867
TX7-N03
806852
1/2” x 5/8”
1/4”
36
35,2
27,9
27,4
TX7-N14m
806870
TX7-N04m
806855
16 мм x 22 мм
6 мм
36
35,2
27,9
27,4
TX7-N14
806869
TX7-N04
806854
5/8” x 7/8”
1/4”
44,1
42,7
34,2
33,2
TX7-N15m
806872
TX7-N05m
806857
16 мм x 22 мм
6 мм
44,1
42,7
34,2
33,2
TX7-N15
806871
TX7-N05
806856
5/8” x 7/8”
1/4”
72,7
61,1
56,5
47,5
TX7-N16m
806874
TX7-N06m
806859
22 мм x 28 мм
6 мм
72,7
61,1
56,5
47,5
TX7-N16
806873
TX7-N06
806858
7/8” x 1-1/8”
1/4”
89,7
73,5
69,7
57,1
TX7-N17m
806876
TX7-N07m
806861
22 мм x 28 мм
6 мм
89,7
73,5
69,7
57,1
TX7-N17
806875
TX7-N07
806860
7/8” x 1-1/8”
1/4”
118,1
102,7
91,8
79,8
TX7-N18m
806878
TX7-N08m
806863
22 мм x 28 мм
6 мм
118,1
102,7
91,8
79,8
TX7-N18
806877
TX7-N08
806862
7/8” x 1-1/8”
1/4”
165,4
148,9
128,6
115,7
TX7-N19m
806880
TX7-N09m
806865
22 мм x 28 мм
6 мм
165,4
148,9
128,6
115,7
TX7-N19
806879
TX7-N09
806864
7/8” x 1-1/8”
1/4”
Примечание 1. *) Требуется регулировка перегрева — см. инструкцию по эксплуатации.
Примечание 2. Номинальные условия: температура кипения +4 °C (насыщ. пар), температура конденсации +38 °C (насыщ. жидкость), переохлаждение 1 K.
Рекомендуемый диапазон
Максимальная температура
Тип заправки
Хладагент
температур кипения
термобаллона
M0
R134a
-25…+30°C
88°C
N0
R407C
-25…+20°C
71°C
M1 MOP 3,8 бар
R134a
-25…+10°C
120°C
N1 MOP 6,9 бар
R407C
-25…+14°C
120°C
Z1 MOP 12,1 бар
R410A/ R32, R452B, R454B
-25…+14°C
120°C
225
содержание .. 13 14 15 16 ..
