Электрические характеристики клапанов серии CV
Двухполюсный, фазный ток
Шаговый режим
2 фазы, полный шаг
Тип шагового двигателя
через преобразователь (постоянный ток)
Частота вращения шагового
500 Гц
Электрические соединения
4-контактный вывод для разъема M12
двигателя
Напряжение питания
CV4-6: 750 полных шагов
18-36 В пост. тока
Общее количество шагов
привода на клапан
CV7: 6400 полных шагов
Рабочий (приводящий в
CV4: 625 мА
Сопротивление обмотки
CV4: 14 Ом ±10 %
движение) пиковый ток
CV5-7: 800 мА
на фазу
CV5-7: 10 Ом ±10 %
CV4: 100 мА
Пиковый ток удержания
CV4-6: 1,5 с
CV5-7: 300 мА
Время полного хода
CV7: 12,8 с
CV4: 30 мГн ± 25 %
Механический останов в
Фазная индуктивность
Контрольное положение
CV5/6/7: 20 мГн ± 25 %
полностью закрытом положении
196
1
Электронные контроллеры и датчики
Таблица подбора электронных контроллеров
Подключение к сети
Описание
Без подключения
Modbus
Контроллеры управления перегревом и приводы шаговых двигателей
Контроллер управления перегревом для электрических расширительных клапанов EX4-8
EXD-U02
Контроллер управления перегревом для расширительных клапанов EX4-8 and FX5-9
EXD-SH1/2
Контроллер управления перегревом для расширительных клапанов EXM/L
EXD HP1/2
Контроллер экономайзера для тандемов компрессоров
Расширенный впрыск влажного пара с EXM/L
EXD TEVI
Датчик давления
Выходной сигнал 4 - 20 мА
PT5N
Датчики температуры
NTC
TP1-NP..
PT1000
ECN-Z.. / ECP-P..

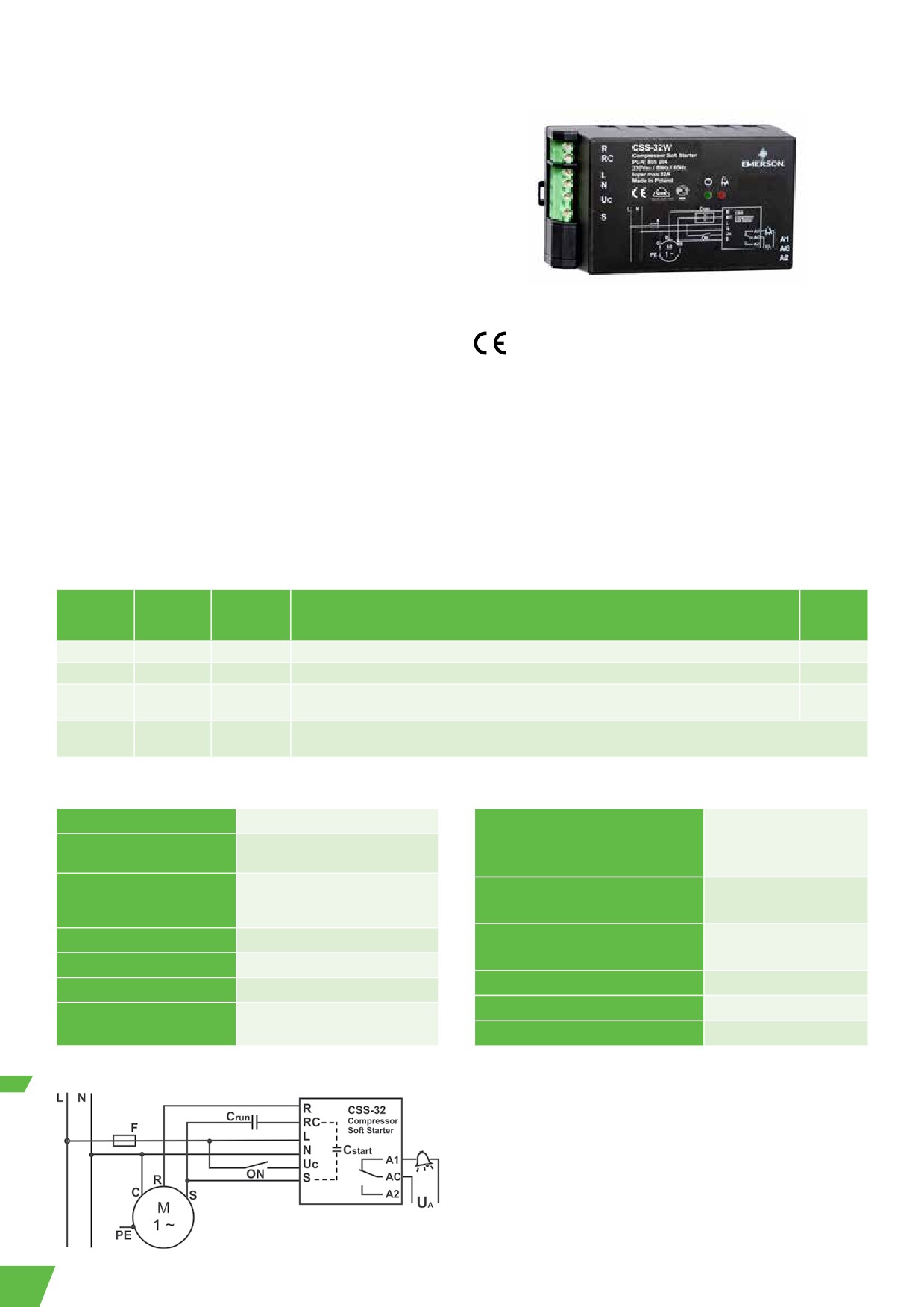

Устройство плавного пуска компрессора
Для однофазных компрессорных двигателей до 32 A
CSS

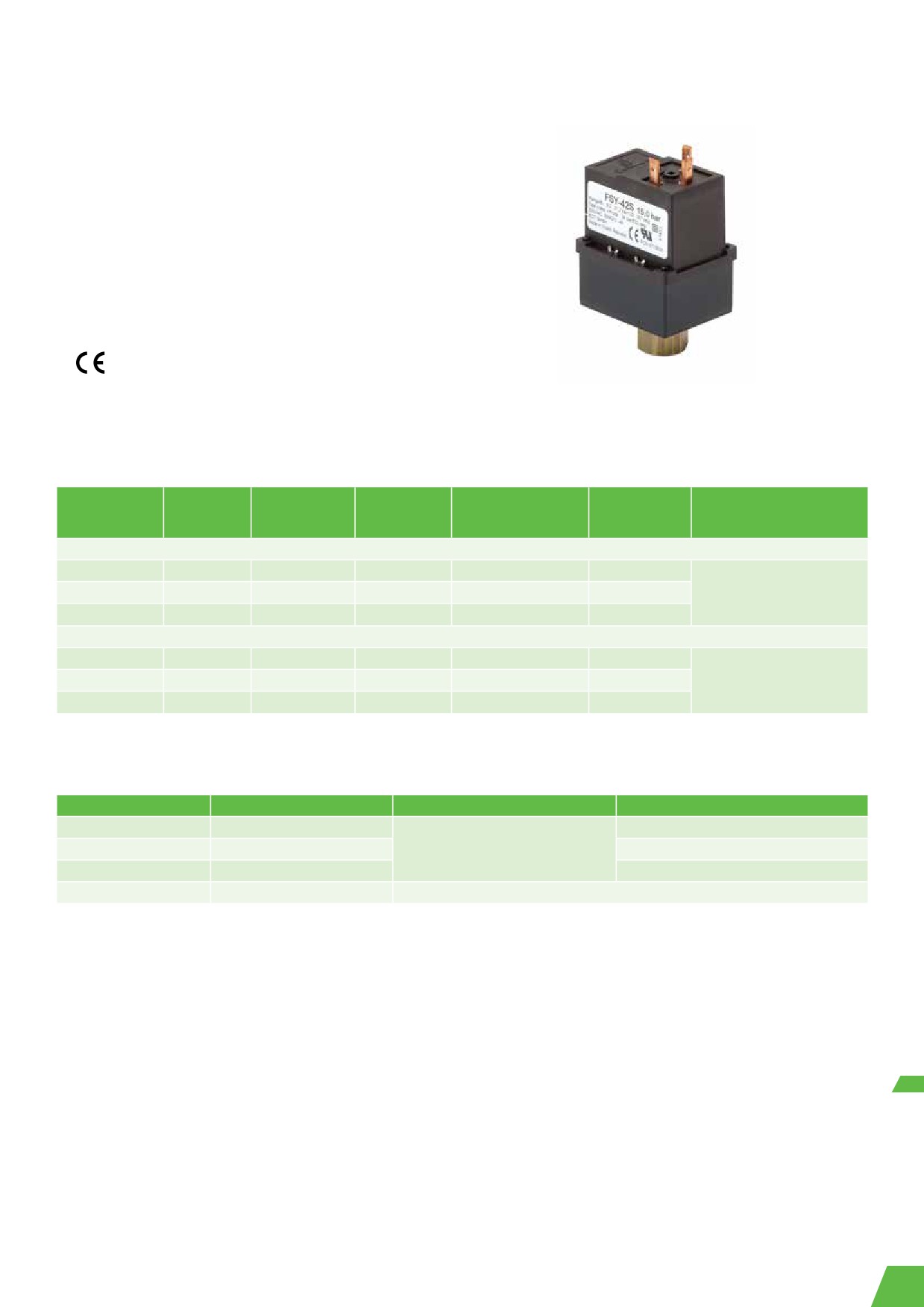

Электронные регуляторы скорости вращения вентиляторов
Приводятся в действие давлением, диапазон рабочего тока 0,1 - 4 А
FSY/FSM
Регуляторы скорости вращение вентиляторов с ЕС-двигателями
FSE
Электронные контроллеры управления
Датчики
перегревом и приводы шаговых

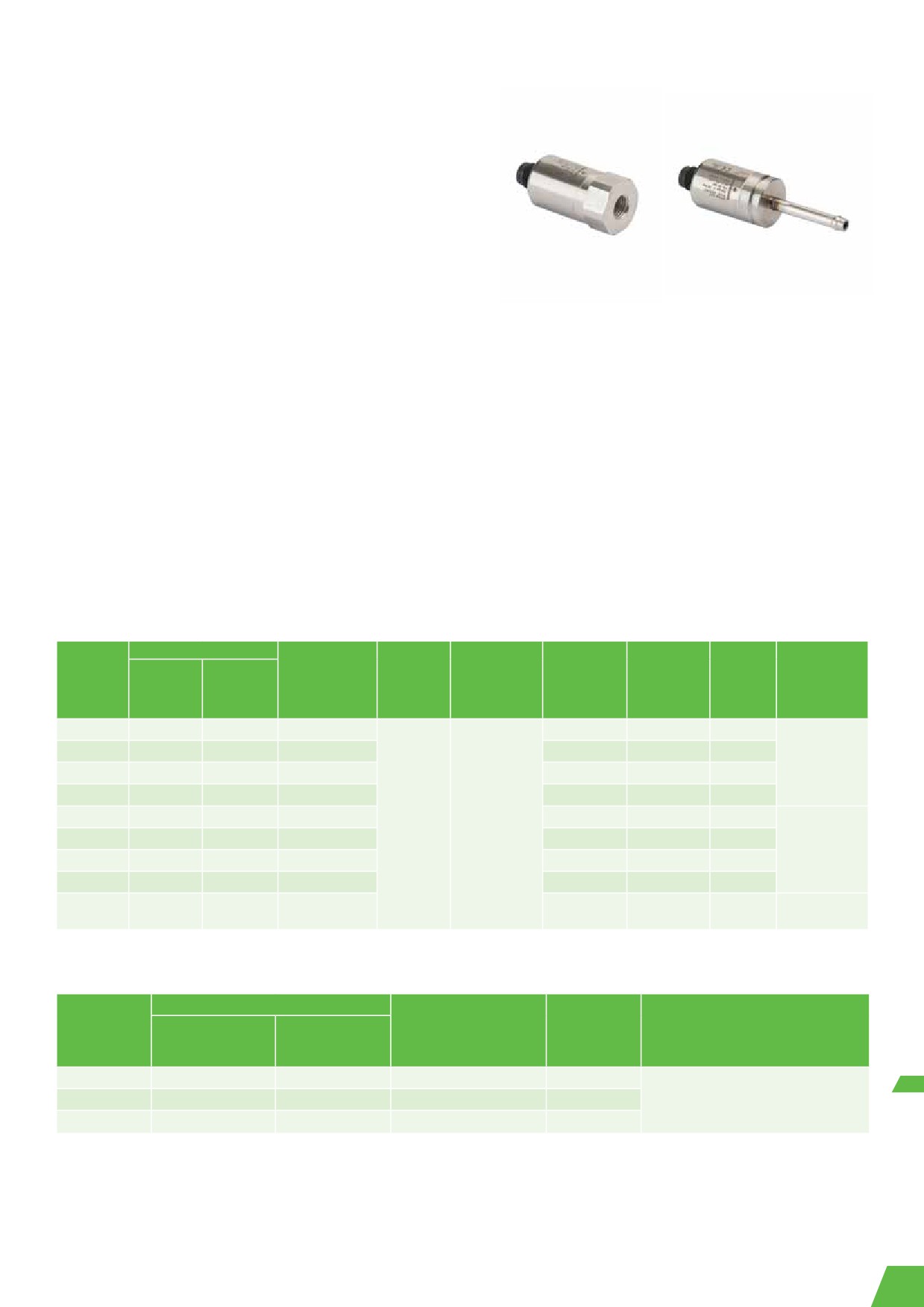

Датчики давления серии PT5N используются для измерения
двигателей
давления нагнетания и всасывания в целях регулирования
производительности компрессора и вентилятора.
Компания Emerson предлагает контроллеры для управления
перегревом, а также приводы для регулирующих клапанов с
Датчики температуры ECN, ECP, TP1 (NTC/PT1000) используются
шаговыми двигателями. Эти контроллеры найдут применение
для измерения температуры нагнетания и всасывания.
в торговом холодильном оборудовании и в системах
кондиционирования воздуха.

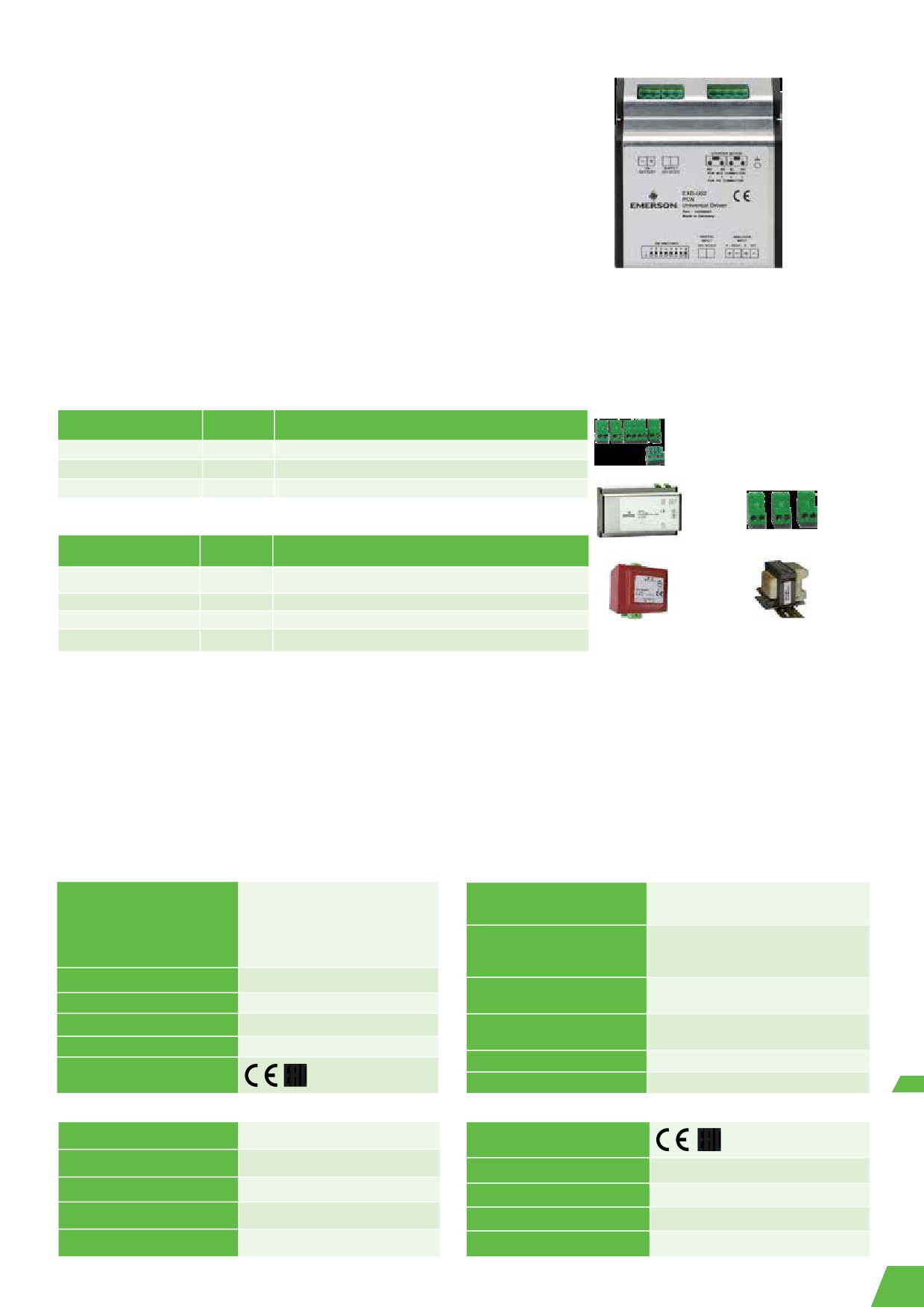

Универсальный привод EXD-U02 можно подключить к любому
контроллеру, способному генерировать аналоговый сигнал
4-20 мА или 0-10 В. Выходной сигнал соответствует открытию/
закрытию EX4-8, CV4-7 и, следовательно, обеспечивает
управление массовым расходом жидкого или парообразного
хладагента в зависимости от сигналов на аналоговом входе.
EXD-SH1/2, EXD-HP1/2 и EXD-TEVI — это контроллеры перегрева и/
или экономайзера с поддержкой обмена данными по протоколу
Modbus.
198

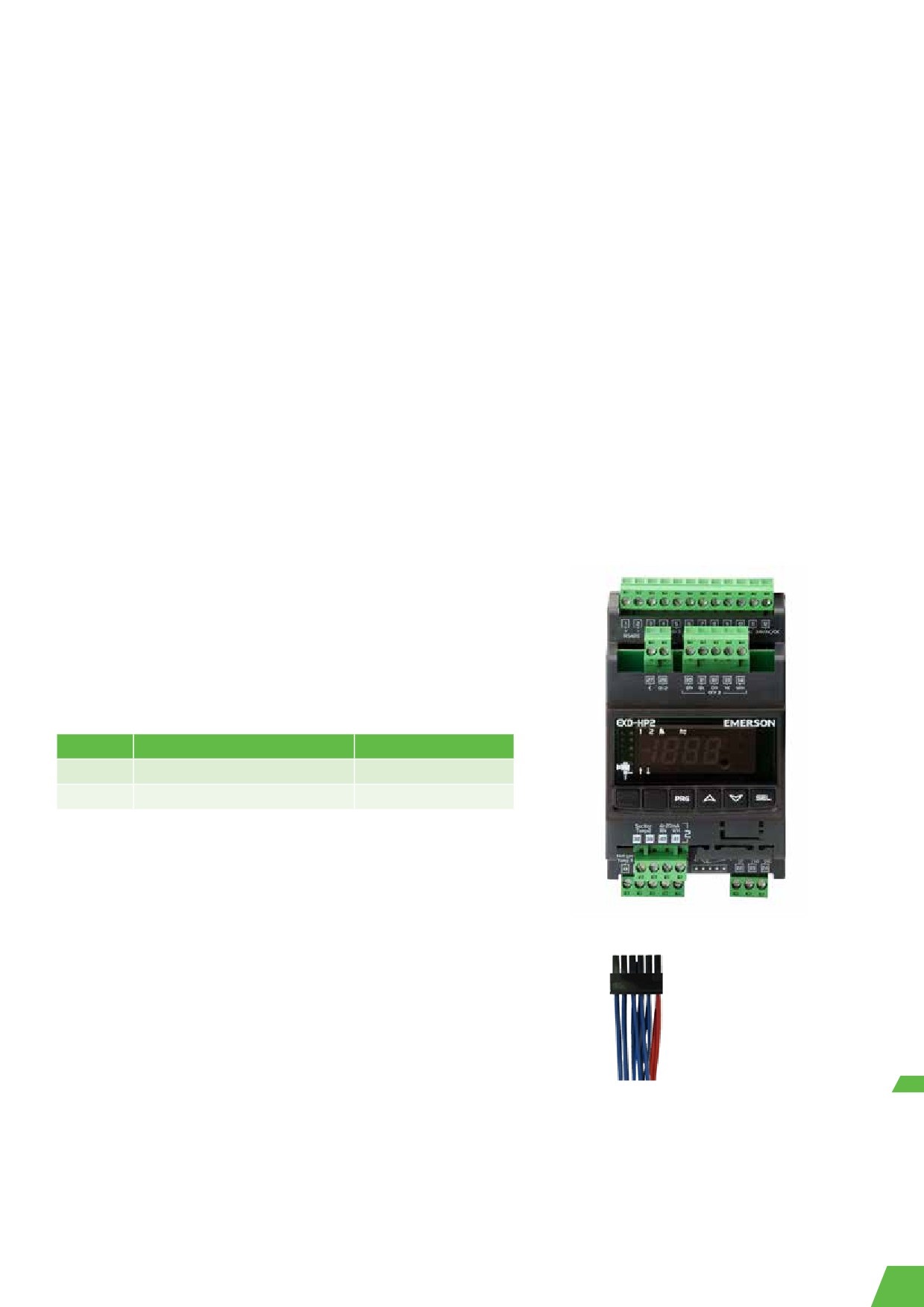

Контроллер EXD-SH1/2 для клапанов EX/CV
с возможностью передачи данных по протоколу Modbus
EXD-SH1/2 - это автономные универсальные контроллеры перегрева и/или
температуры для систем кондиционирования воздуха и систем охлаждения.
Характеристики
• EXD-SH1: управление одним клапаном
• EXD-SH2: управление двумя клапанами в двух независимых контурах
• Основное назначение
Контур 1
Контур 2
EXD-SH1
Контроль перегрева или температуры
EXD-SH2
Контроль перегрева или температуры
Контроль перегрева
• Другие функции: Ограничение давления кипения (MOP), реле низкого
давления, защита от замерзания и позиционирование клапанов вручную
• Самоподстраивающийся алгоритм перегрева в сочетании с клапанами
Emerson EX4-8 и CV4-7
• Для широкого спектра хладагентов, включая R23 (только в ECN-Z60)
• Предназначен для систем с применением хладагентов класса A2L и A3
• Modbus (RTU) communicaton
EXD-SH2
• EXD-SH2: поддерживает работу двух испарителей / EXV / датчик давления
с одним преобразователем давления
• Встроенная клавиатура с двухстрочным экраном
• Контроль датчиков и распознавание сбоев датчиков (ECN-Z.../TP1-.../PT5N-
...) и неполадок проводки шагового двигателя
• Ключ для загрузки/выгрузки (дополнительная принадлежность) для
передачи значений параметров между контроллерами с одинаковой
настройкой
• Аварийный сигнал по низкому и высокому значению перегрева, а также
EXD-M03
другие функциональные сигнальные сообщения
• Электрическое соединение посредством винтовых клемм (входят
в комплект поставки контроллера) и клемм Micro Molex EXD-M03
(необходимо заказывать отдельно)
• Корпус для монтажа на DIN-рейку
199
Таблица подбора
Модель
Описание
№ для заказа
Групповая упаковка
Контроллеры
Инд. упаковка
(25 шт.)
EXD-SH1
Контроллер для одного холодильного контура
-
807 855
EXD-SH2
Контроллер для двух независимых холодильных контуров
-
807 856
EXD-M03
Клемма Molex с проводом 3 м
-
807 865
Групповая упаковка
Индивидуальная
Температурные датчики
(20 шт.)
упаковка
TP1-NP3
Датчик температуры с кабелем 3 м
804489M
804 489
TP1-NP6
Датчик температуры с кабелем 6 м
804490M
804 490
TP1-NP12
Датчик температуры с кабелем 12 м
804491M
804491
TP1-NH3
Термочувствительный элемент с кабелем 3 м
804485M
804485
TP1-NH6
Термочувствительный элемент с кабелем 6 м
804486M
804486
TP1-NH12
Термочувствительный элемент с кабелем 12 м
804487M
804487
ECN-Z60
Датчик сверхнизкой температуры с кабелем 6 м
-
807 826
Групповая упаковка
Датчики давления: PT5N (соединение 7/16-20UNF)
Инд. упаковка
(25 шт.)
PT5N-07M
Диапазон датчика давления: от -0,8 до 7 бар
805350M
805350
PT5N-18M
Диапазон датчика давления: от 0 до 18 бар
805351M
805351
PT5N-30M
Диапазон датчика давления: от 0 до 30 бар
805352M
805352
PT5N-50M
Диапазон датчика давления: от 0 до 50 бар
805353M
805353
PT5N-150D
Диапазон датчика давления: от 0 до 150 бар (1/4 NPTF)
805379M
805379
Групповая упаковка
Датчики давления: PT5N (соединение под пайку)
Инд. упаковка
(25 шт.)
PT5N-07T
Диапазон датчика давления: от -0,8 до 7 бар
805380M
805380
PT5N-10P-FLR
Диапазон датчика давления: от -0,8 до 10 бар
805391M
805391
PT5N-18T
Диапазон датчика давления: от 0 до 18 бар
805381M
805381
PT5N-30T
Диапазон датчика давления: от 0 до 30 бар
805382M
805382
PT5N-50T
Диапазон датчика давления: от 0 до 50 бар
805383M
805383
PTN-30P-FLR
805389M
805389
Дополнительное оборудование
Модель
Описание
№ для заказа
ОЕМ-упаковка
Разъем М12 и кабель для датчиков давления PT5N
Инд, упаковка
(20 шт,)
PT4-M15
1,5 m
804 803M
804 803
PT4-M30
3,0 m
804 804M
804 804
PT4-M60
6,0 m
804 805M
804 805
Кабель длиной 6,0 м, 2-жильный, сертифицирован в соответствии с
PT4-M60-FLR
804 806
требованиями ATEX
Источник бесперебойного питания
ECP-024
Резервный аккумулятор с двумя выходами для двух контроллеров
-
804 558
K09-P00
Комплект электрических клемм для ECP-024
-
804 560
EXD-PM
Ионистор только для контроллера EXD-SH1
-
807 854
(для контроллера EXD-SH2 требуется 2 ионистора EXD-PM)
Доступные конфигурации
Совместимые клапаны
EX4-8
CV4-7
R11, R134a, R507, R404A, R407C, R410A, R124, R744, R407A,
R407F, R23, R32*, R1234ze*, R448A, R449A, R450A, R513A,
Хладагенты
R744 (CO2)
R290*, R1270*, R454C*, R452B*, R454B*, R454A, R452A,
R444B*, R455A*, R1233zde, R1234yf
Основное назначение
Контроль перегрева и/или температуры
Датчики давления
PT5N or 3rd party rato metric
*) EXD-SH1/2 не сертифицирован в соответствии с требованиями ATEX.
200
Технические характеристики: EXD-SH1/2
Напряжение питания
24 В перем./пост. тока ±10 %, 50/60 Гц
Монтаж
На DIN-рейке
EXD-SH1: Макс. 25 вольт-ампер
Аксессуар
Тип: EXD-M03
Потребление энергии
EXD-SH2: Макс. 50 вольт-ампер
(12-контактный разъем Molex
№ для заказа: 807826
с кабелем 3 м)
(заказывается отдельно)
Подходят для 12-контактного разъема
Клеммы 1-12
Molex
Подходят для съемного винтового
разъема с сечением провода 0,14 ... 1,5
Клеммы 13-36
мм2
Входит в комплект поставки контроллера
Класс защиты
IP 00
Маркировка
Дополнительный ионистор EXD-PM
24 В перем./пост. тока ±10 %,
24 В перем./пост. тока ±10 %,
Напряжение питания
Класс защиты
50/60 Гц
50/60 Гц
Выходное напряжение
12 В пост. тока
Монтаж
12 В пост. тока
-1,2 А
Макс. выходной ток
Температура
-350 мА во время зарядки
Хранения
-20 °C…+70 °C
Потребление энергии
12 В·А
Рабочая/окружающая
-10 °C…+60 °C
Подходят для съемного винтового
Корпус
Самозатухающий ABS-пластик
Клеммы
разъема с сечением провода
0,14-1,5 мм2
20-85 %
Относительная влажность
без конденсации
Подходит для одного EXD-SH1
Вывод: на привод/контроллер
Два EXD-PM для одного EXD-SH2
Маркировка
Время зарядки
60 с
Макс. длина кабеля между
50 см
Масса
125 г
EXD-PM и EXD-SH1/2
Сечение провода AWG18
Дополнительный источник бесперебойного питания ECP-024
Свинцово-кислотный гелевый
Класс защиты
IP 20
Тип резервного аккумулятора
аккумулятор
Монтаж
На DIN-рейке
Количество резервных
2, каждый 12 В пост. тока, 0,8 А·ч
аккумуляторов
Температура
Хранения
-20 °C…+65 °C
Напряжение питания
24 В перем. тока +-10 %, 50-60 Гц
Рабочая/окружающая
-10 °C…+60 °C
Корпус
Алюминий
Выходное напряжение, UB
18 В пост. тока
< 90 %
Относительная влажность
Количество выводов на
без конденсации
2
приводы
Винтовые клеммы
Соединение
Время подзарядки
для провода сечением 0,5-2,5 мм
2
Приблизительно 2 часа
аккумулятора
K09-U00
Аксессуары: клеммы
№ для заказа: 804559
Маркировка
Масса
1200 г
Вход, выход EXD-SH1/2
Описание
Технические характеристики
Аналоговые входы: Датчик температуры NTC
TP1-N... (рабочий диапазон -45...+150 °C)
Аналоговый вход: Датчик температуры PT1000
ECN-Z60 (рабочий диапазон: -80 °C … -40 °C)
PT5N
Аналоговые входы: Датчики давления 4...20 мА
Датчики давления стороннего производителя
Аналоговые входы: Датчики давления 0,5...4,5 В
(совокупная погрешность: ≤ 1 %)
Цифровые входы
Сухой (гальванически развязанный) контакт
Цифровые выходы: Аварийные реле
Резистивная нагрузка 24 В перем./пост. тока, макс. 1 А
Контакт замкнут: Во время сигнала тревоги
Индуктивная нагрузка 24 В перем. тока, макс. 0,5 А
Контакт разомкнут: При нормальных условиях эксплуатации
и при отключении источника питания
Интерфейс связи
RS485 RTU Modbus, двухжильный кабель
Выход шагового двигателя
Клапаны: EX4-8, FX5-9 и CX4-7
201

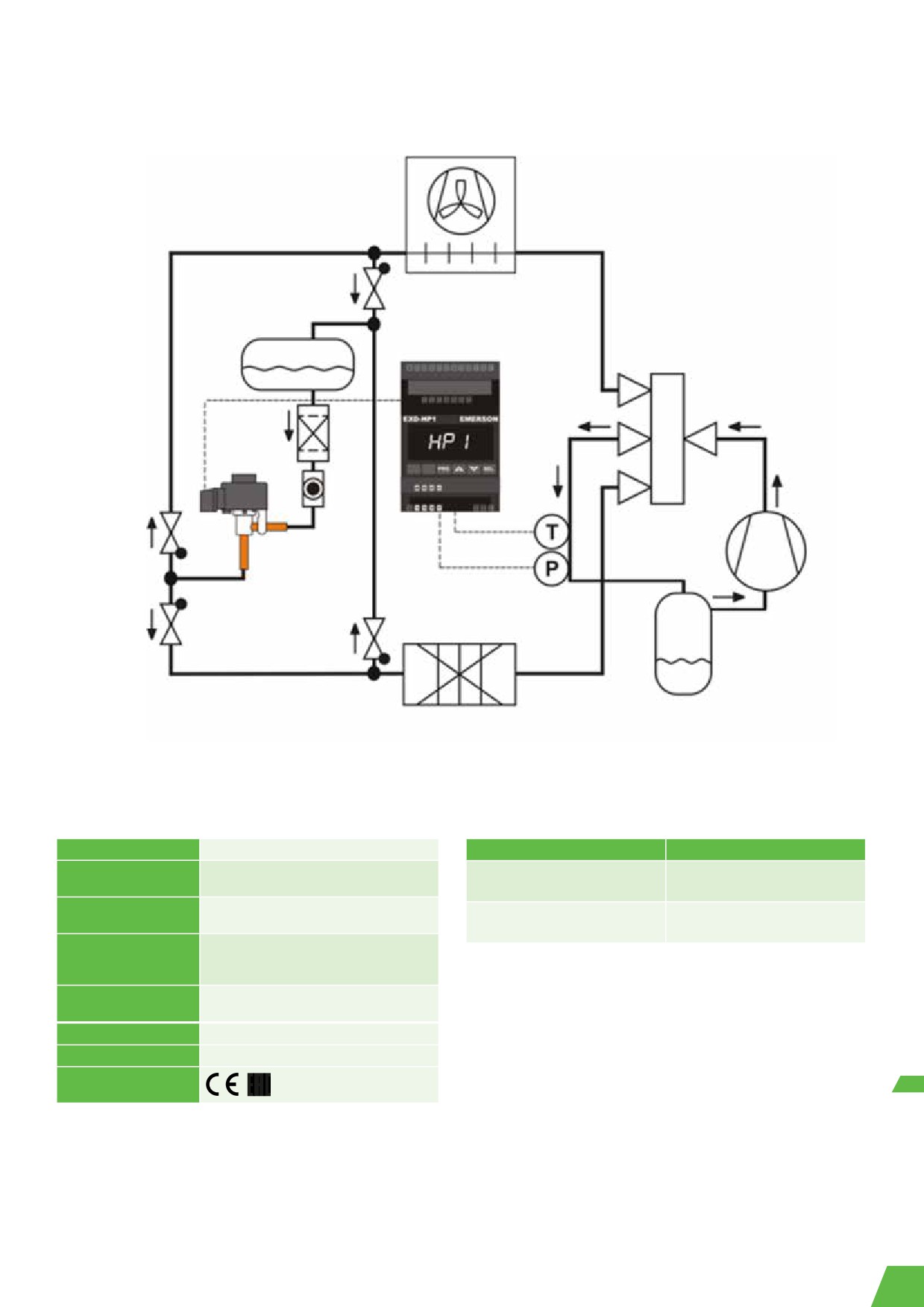

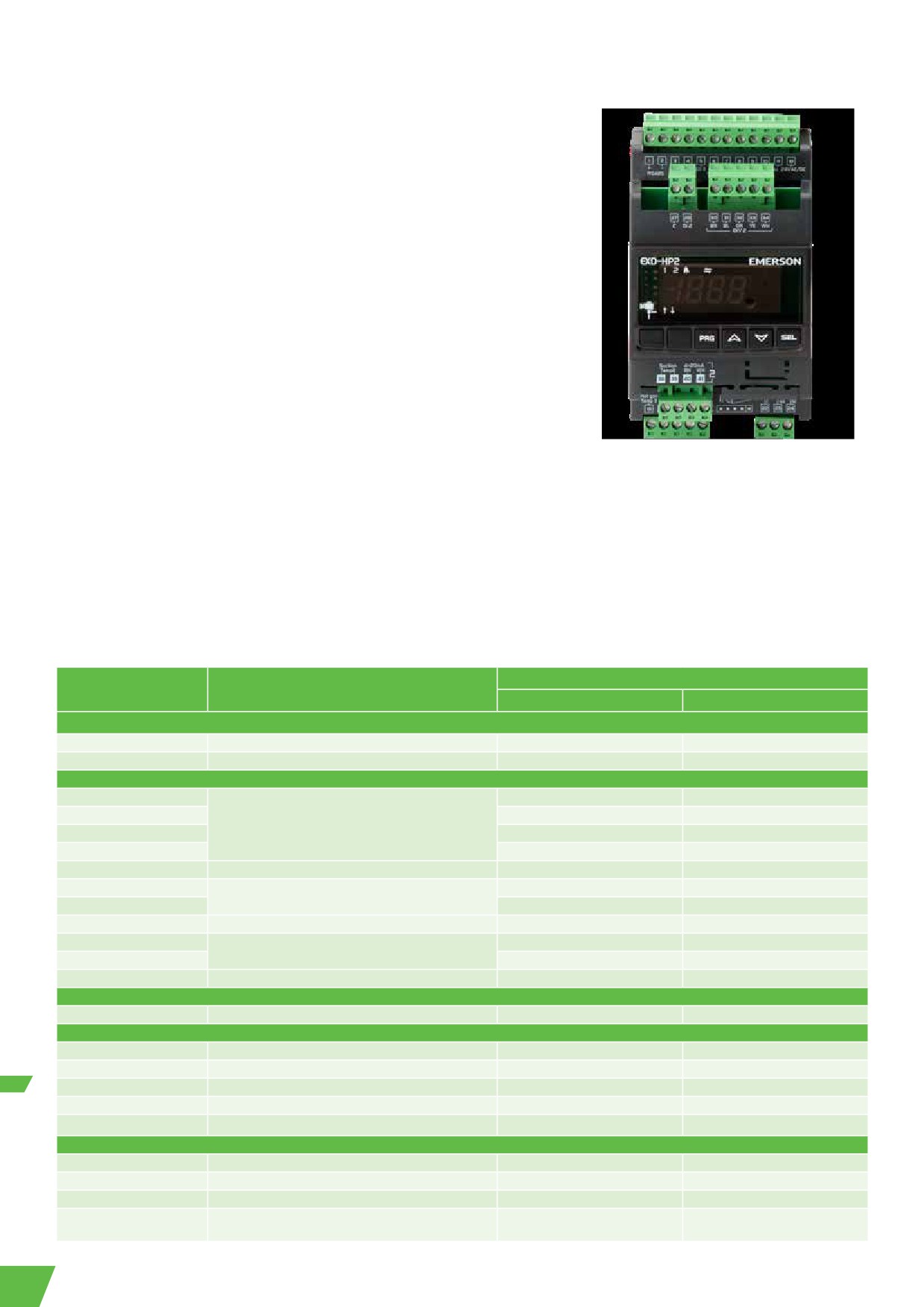

Автономный контроллер перегрева/экономайзера EXD-HP1/2
EXD-HP1/2 - это автономные универсальные контроллеры перегрева и/или
экономайзера для тепловых насосов, установок систем отопления, систем
кондиционирования воздуха и прецизионных систем охлаждения, используемых,
например, в телекоммуникационном оборудовании или в закрытых помещениях.
Характеристики EXD-HP1/2
• Саморегулируемый контроль перегрева/экономайзера в сочетании с
работающими от шагового двигателя электронными расширительными
клапанами EXM/EXL производства EMERSON
• Контроль температуры нагнетания при впрыске жидкости/пара в компрессор
• EXD-HP1: Контроллер с одним выходом EXV
• EXD-HP2: контроллер с двумя независимыми выходами EXV
• Возможность использования контроллеров, поддерживающих протокол Modbus
(RTU), в качестве подчиненных устройств. Все данные (в режиме чтения/
записи) доступны для контроллеров с интерфейсом Modbus (RTU) других
производителей
• Ключ (дополнительная принадлежность) для передачи настройки параметров
между контроллерами
• Предназначен для систем с применением хладагентов класса A2L и A3
• Реле низкого давления и функция защиты от замерзания
EXD-HP2
• Ручное позиционирование клапанов
• Ограничение давления кипения (MOP)
• Авария по низкому и высокому значению перегрева
• Мониторинг состояния датчиков и соединительных кабелей, обнаружение
неисправностей
• Встроенные дисплей (3-разрядный светодиодный) и клавиатура
• Электрическое соединение посредством винтовых клемм (входят в комплект
контроллера)
• Корпус для монтажа на DIN-рейку
Таблица подбора
№ для заказа
Модель
Описание
Групповая упаковка (20 шт.)
Инд. упаковка
Контроллер
EXD-HP1
с одним выходом EXV
807836M
-
EXD-HP2
с двумя выходами EXV
807837M
-
Valves / Coils
EXM-B0A
800399M
-
EXM-B0B
800400M
-
Электронный расширительный клапан
EXM-B0D
800401M
-
EXM-B0E
800402M
-
EXM-125
Катушка 12 В постоянного тока
800403M
-
EXL-B1F
800405M
-
Электронный расширительный клапан
EXL-B1G
800406M
-
EXL-125
Катушка 12 В постоянного тока
800407M
-
EXN-B2K
Электронный расширительный клапан
-
800421
EXN-B2L
(нельзя выбрать в сочетании с R290)
-
800422
EXN-125
Катушка 12 В пост. тока
-
800420
Датчик температуры
ECP-P30
Датчик температуры, кабель 3 м
-
804495
Датчик давления Sucton pressure (Refrigerant)
PT5N-07M / PT5N-07T
-0.8…7 bar
805350M / 805380M
805350 / 805380
PT5N-10P-FLR
-0.8…10 bar
805391M
805391
PT5N-18M / PT5N-18T
0...18 bar
805351M / 805381M
805351 / 805381
PT5N-30M / PT5N-30T
0...30 bar
805352M / 805382M
805352 / 805382
PTN-30P-FLR
805389M (25 шт.)
805389
Кабель с разъёмом для датчика давления
PT4-M15
кабель 1,5 м
804803M
804803
PT4-0
кабель 3,0 м
804804M
804804
ECT-323
Трансформатор 25ВА
-
804424
Кабель длиной 6,0 м, 2-жильный, сертифицирован
PT4-M60-FLR
-
804806
в соответствии с требованиями ATEX
202
Использование в качестве воздушно-водяных тепловых насосов
Технические характеристики
Входы датчиков, выходы клапанов
Напряжение питания
24 В пер./пост. т. ±10%
Описание
Технические характеристики
EXD-HP1: Макс. 15 В·А
Температурный вход
ECP-P30 (кабель 3 м)
Потребление энергии
EXD-HP2: Макс. 20 В·А
Диапазон: -30°C … +150°C
EXD-HP1: Два сухих контакта
Цифровые входы
Вход датчика давления
PT5N / OM5
EXD-HP2: Три сухих контакта
Сигнал: 4 ... 20 мА
Контакты SPDT, AgSnO
Релейный выход
Индуктивный (AC15) 24 В пер. т.: 1 мА
Резистивный: 24 В пер./пост. т.: 4 A
Тип штекерного
Съемный винтовой
разъема
с сечением провода 0,14-1,5 мм2
Класс защиты
IP 20
Монтаж
На DIN-рейке
Маркировка
203

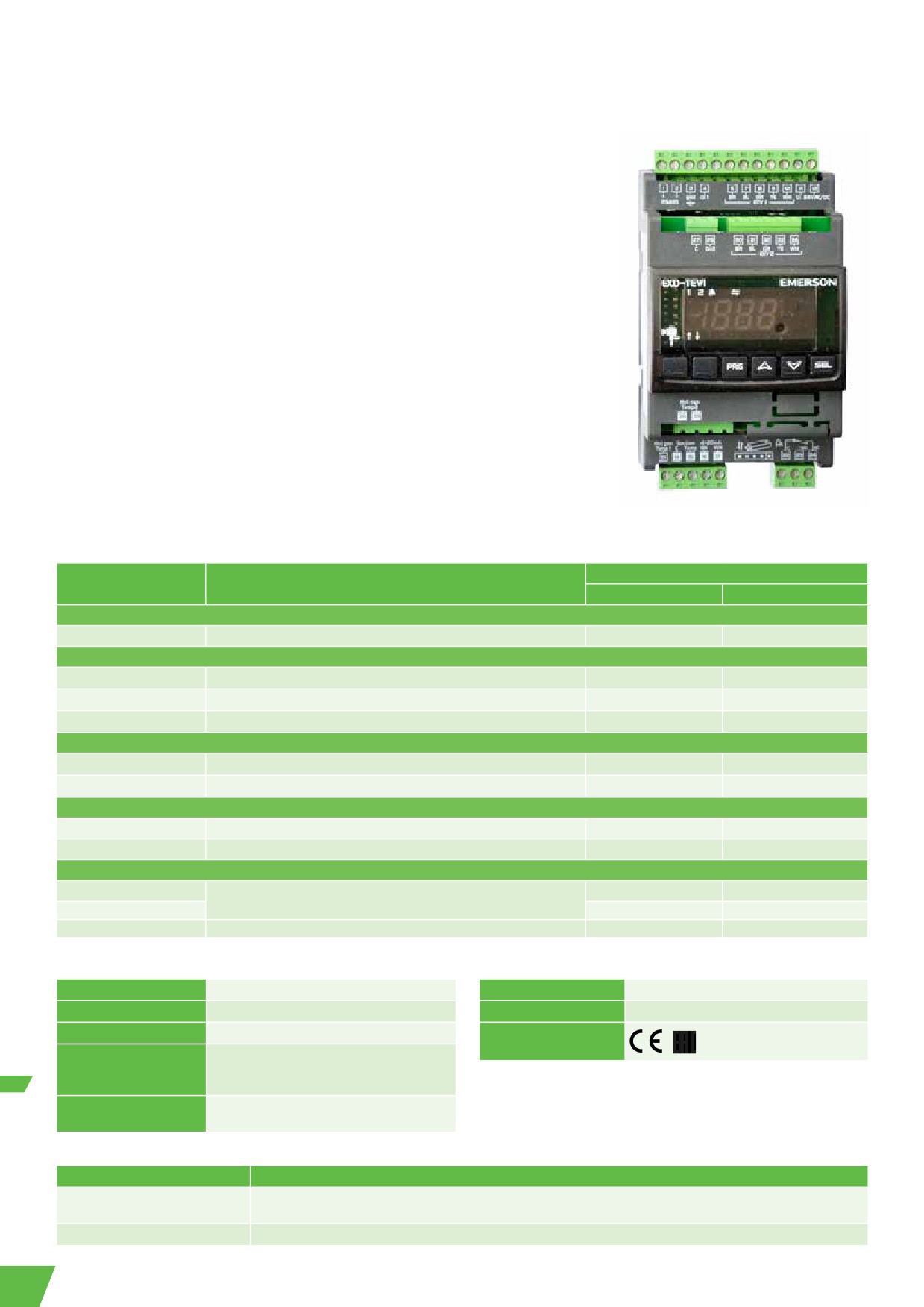

Контроллер экономайзера EXD-TEVI для тандемов компрессоров
EXD-TEVI - это автономный контроллер для улучшенной системы впрыска влажного
пара, которая применяется в спиральных компрессорах на базе тандема Copeland™ в
отопительных системах.
Характеристики EXD-TEVI
• Решение Emerson для указанного рабочего диапазона спиральных компрессоров
на базе тандема
• Два клапана EXL могут регулироваться параллельно, обеспечивая широкий
диапазон регулирования объема впрыска
• Входные сигналы: Давление впрыска (промежуточное) и датчик температуры, а
также два датчика температуры нагнетания компрессора
• Два независимых цифровых входа для распознания тандемного режима работы
компрессоров
• Сигнал тревоги при высокой температуре нагнетания
• Контроль датчиков и их кабелей, определение неисправности кабелей датчиков
• Контроллеры как ведомые устройства с возможностью передачи данных по
протоколу Modbus (RTU)
• Ключ для загрузки/выгрузки (дополнительное оборудование) позволяет
копировать настройки параметров с одного контроллера на другие
• Интегрированный 7-сегментный дисплей (3 1/2 разряда) с 6 светодиодными
индикаторами
• Электрическое соединение посредством винтовых клемм (входят в комплект
поставки контроллера)
• Корпус для монтажа на DIN-рейку
EXD-TEVI
Таблица подбора
№ для заказа
Тип
Описание
Групповая упаковка
Инд. упаковка
Контроллер
EXD-TEVI
Контроллер с контактами
807838M
807838
Температурные датчики
TP1-NP3
Датчик температуры с кабелем 3 м
804489M (20 шт.)
804489
TP1-NP6
Датчик температуры с кабелем 6 м
804490M (20 шт.)
804490
TP1-NP12
Датчик температуры с кабелем 12 м
804491M (20 шт.)
804491
Датчики давления: PT5N
PT5N-30M
Диапазон измерения давления: 0-30 бар (соединение 7/16-20UNF)
805352M
805352
PT5N-30T
Диапазон измерения давления: 0-30 бар (соединение пайкой)
805382M
805382
Кабель с разъемом для датчиков давления
PT4-M15
Кабель 1,5 м
804803M
804803
PT4-M30
Кабель 3 м
804804M
804804
Электрический расширительный клапан с катушками
EXL-B1F
800405M
-
Корпус клапана
EXL-B1G
800406M
-
EXL-125
катушка для EXL 12 В пост. т.
800407M
-
Технические характеристики
Напряжение питания
24 В перем./пост. тока ± 10 %
Класс защиты
IP 20
Потребление энергии
EXD-TEVI: Макс. 20 В·А
Монтаж
На DIN-рейке
Цифровые входы
2 (сухие контакты)
Маркировка
SPDT с контактами из AgSnO
Релейный выход
Индуктивный (AC15) 24 В перем. тока: 1 мА
(аварийный)
Резистивный: 24 В перем./пост. тока: 4 A
Съемный винтовой
Тип штекерного разъема
с сечением провода 0,14-1,5 мм2
Технические характеристики: Датчики
Описание
Технические характеристики
Температурные датчики
1 х 10k NTC для контроля температуры линии впрыска (TP1-N...)
2 x 86k NTC для контроля температуры нагнетания газа (входит в комплект поставки компрессора)
Датчик давления EVI
PT5N-30M/T: 4-20 мА (диапазон: 0-30 бар)
204
Универсальные модульные приводы EXD-U02
Привод шагового двигателя был специально разработан для электрических
регулирующих клапанов серии EX и CV производства Emerson и может
использоваться для следующих задач:
• регулирование производительности путем байпасирования горячего газа
• регулирование давления кипения или давления в картере
• управление рекуперацией тепла, например, из горячего газа
• регулирование давления конденсации и расхода жидкости
• управление массовым расходом хладагента в транскритических системах
с хладагентом СO2
Характеристики
• Не требует настройки параметров, технология «подключи и работай»
• Открытие клапана пропорционально входному аналоговому сигналу
EXD-U02
4-20 мА или 0-10 В
• Цифровой вход можно использовать для принудительного закрытия
клапана
• Легко настраивается с помощью DIP-переключателей
Дополнительно
• Простое подключение
• Источник резервного питания ECP-024 для автоматического
• Полностью проверен и готов к работе сразу после подключения
закрытия клапана при аварийном отключении электропитания
Таблица подбора
Тип
№ для
Описание
заказа
K09-U00
EXD-U02
804752
Универсальный модульный привод
EXD-U02 комплект контр.
808053
Универсальный модульный привод с комплектом клемм
K09-U00
804559
Комплект разъемов для EXD-U01
ECP-024
K09-P00
Дополнительное оборудование
№ для
Тип
Описание
заказа
Источник бесперебойного питания, поддерживающий
ECP-024 / OM5
804558
до 2 модульных приводов
ECT-323
ECT-623
K09-P00 / OM5
804560
Комплект электрических клемм для ECP-024
ECT-323 / OM5
804424
Трансформатор 25 В·А
Трансформатор 60 В·А, 24/230 В пер. т., монтаж на DIN-
ECT-623 / OM5
804421
рейку
Назначение
Для модульного привода EXD-U02 требуется аналоговый входной сигнал 4-20 мА или 0-10 В. Выходной сигнал соответствует закрытию / открытию
клапанов EX/CX и, следовательно, обеспечивает управление массовым расходом жидкого или парообразного хладагента в зависимости от сигналов
на аналоговом входе. Универсальный модульный привод можно подключить к любому контроллеру, способному генерировать аналоговый сигнал
4-20 мА или 0-10 В. Благодаря этому производители систем могут гибко использовать любые контроллеры для получения различных функциональных
возможностей. При входном сигнале 4 мА или 0 В универсальный модульный привод удерживает клапан в полностью закрытом положении. При
входном сигнале 20 мА или 10 В клапан полностью открывается.
Дополнительный источник бесперебойного питания ECP-024
Дополнительный источник бесперебойного питания ECP-024 оснащен перезаряжаемым свинцово-кислотным аккумулятором, который обеспечивает
достаточное количество энергии для закрытия клапана при аварийном отключении электропитания. ECP-024 можно подключить к двум модульным
приводам EXD-U01, чтобы обеспечить возможность закрытия до двух клапанов.
Технические характеристики
24 В пер. т. ±10%, 50-60 Гц
Аналоговый входной сигнал
4-20 мА
Примечание: Можно использовать
напряжение питания 24 В постоянного
Нагрузка
364 Ом
Напряжение питания
тока, но это должно быть согласовано
с производителем системы и приведет
к снижению максимального рабочего
Аналоговый входной сигнал
0-10 В
перепада давления.
Импеданс
27 кОм
Требуется защита внешним
Ток питания
предохранителем на 1,0 А
24 В пер. т. ±10%, 50-60 Гц
Цифровой вход
Потребление энергии
10 В·А совместно с EXV
24 В пост. т. ±10%
Класс защиты
IP20 / OM5
Винтовые клеммы
Соединение
2
для провода сечением 0,5-2,5 мм
Масса
~ 800 г
Монтаж
На DIN-рейке
Маркировка
Корпус
Алюминий
Дополнительный источник бесперебойного питания ECP-024
Перезаряжаемый гелевый
Тип резервного аккумулятора
Маркировка
свинцово-кислотный аккумулятор
Количество резервных
2, каждый на 12 В пост. т., 0,8 А·ч
Винтовые клеммы
аккумуляторов
Соединение
для провода сечением 0,5-2,5 мм2
Напряжение питания
24 В пер. т. ±10%, 50-60 Гц
Монтаж
На DIN-рейке
Выходное напряжение, UB
18 В пост. т.
Класс защиты
IP20 / OM5
Количество выходов к
Корпус
Алюминий
приводам
2
205
Устройство плавного пуска компрессора CSS-25U/CSS-32U
Устройство плавного пуска компрессора CSS-25U/CSS-32U используется
для подключения, защиты и ограничения пускового тока однофазных
компрессоров, например, в тепловых насосах, установленных в
жилых зданиях.
Характеристики
• Для электродвигателей с максимальным рабочим током до 25 A/32 A
• Пусковой ток ограничен величиной 45 А (для позиции 805209
величиной 30 А)
• Автоматическая настройка при использовании в сети с частотой
50 или 60 Гц
• Автоматическая настройка на ток электродвигателя -
нет необходимости в ручной настройке или калибровке
CSS-32W
• Выход аварийного реле
• Пусковой конденсатор, обеспечивающий оптимальный разгон
двигателя и отключающийся после запуска
Стандарты:
• Отключение при низком напряжении
• LVD 2014/35/EU, Директива о низковольтном оборудовании
• Отключение при блокировке ротора
• EN 60947-1, Низковольтная аппаратура распределения и управления
• Функция задержки, позволяющая ограничивать количество пусков
• EN 60947-4-2, Пускатели и пускорегулирующая аппаратура
электродвигателя в час
электродвигателей - полупроводниковые контроллеры и пускатели
• Тиристорная защита пускателя, обеспечивающая более длительный
электродвигателей переменного тока
срок службы
• EN 60335-1, EN 60335-2-40: Безопасность бытовых и аналогичных
• Дополнительный пускатель электродвигателя не требуется
электрических приборов (только PCN 805 204 и 805 205,
• Функция самодиагностики
подтверждено и сертифицировано независимой испытательной
• Монтажная скоба, позволяющая устанавливать устройство
лабораторией VDE)
на DIN-рейке в двух направлениях
• EMC 2014/30/EU
• Простота подключения благодаря клеммам с винтовыми зажимами
• ROHS 2002/95/EC
диаметром 4 мм
Таблица подбора
№ для
№ для
Модель
заказа
Описание
Макс
заказа
(20 шт,)
CSS-32U
805 204
805 204 M
Устройство плавного пуска с монтажной скобой; соответствует требованиям VDE
32A
CSS-25U
805 205
805 205M
Устройство плавного пуска с монтажной скобой; соответствует требованиям VDE
25A
CSS-25U
805 209
805 209M
Устройство плавного пуска с монтажной скобой (ограничение пускового тока до величины
25A
менее 30 A)
K00-003
807 663
-
3-полюсный винтовой соединитель для аварийного выхода, для проводов сечением до 2,5 мм2;
упаковка 50 шт.
Технические характеристики
Рабочее напряжение
230 В, 50/60 Гц номин.
Аварийное реле, AgNi (SPDT) )
250 В~/3 В
Номинальная сила тока
CSS-32U:
32 А макс.
30 В=/3 А
компрессора
CSS-25U :
25 А макс.
Резистивный (АС1) макс.
CSS-32U:
45 A
Максимальная сила пускового
Сечение гибкого кабеля:
CSS-25U (805 205):
45 A
тока
CSS-32U/-25U (все клеммы)
0,25 … 4 мм2
CSS-25U (805 209)
30 A
Рабочая температура
-20...+55 °C, без конденсации
Сечение гибкого кабеля: выходной
контакт сигнала тревоги K00-003
0,25 … 2,5 мм
2
Температура хранения
-20...+65 °C, без конденсации
Макс, вибрация при 10...1000 Гц)
4 g
Пусковой конденсатор
200 ... 240 мкФ
Масса
430 г
Время задержки после
0,5 ... 5 мин.
останова
Защита в соотв. с IEC 529
IP 20
Схема подключения
Контакты устройства плавного пуска
R
= выход рабочей обмотки двигателя
RC = выход рабочего конденсатора
L
= вход 230 В / AC
N
= нейтраль
Uc = вход пуска (активен при подключении к 230 В)
S
= выход пусковой обмотки из пускового конденсатора
A1, AC, A2 = контакт аварийного реле
206
Датчик давления PT5N
Датчики давления PT5N преобразуют значение давления в линейный
электрический выходной сигнал 4- 20 мА, предназначенный
от управления работой простого компрессора и переключения
вентилятора для более сложного применения: регулирования
перегрева с помощью электрического регулирующего клапана.
Благодаря конкурентоспособному соотношению цена-
производительность и наличию легко монтируемого готового кабеля
с разъёмом M12 в сборе, датчики PT5N представляют собой наилучший
выбор при проектировании систем охлаждения, кондиционирования
воздуха и тепловых насосов.
PT5N-30M
PT5N-30T
Характеристики
• Пьезорезистивный датчик с выходным сигналом 4-20 мА и 2-х
проводным подключением, обеспечивающий точную работу систем
управления перегревом, компрессором и вентиляторами
• Специально калиброванный диапазон давления с допуском ±1%,
который отвечает требованиям современных устройств охлаждения
и систем отопления, вентиляции и кондиционирования воздуха
• Полностью герметичная конструкция
• PT5N-xxM: соединение по давлению 7⁄16”-20UNF с внутренней
резьбой под клапан Шредера
• PT5N-xxT с 40 мм трубкой из нержавеющей стали и встроенным
паяным штуцером для простой установки в условиях, требующих
полной герметичности системы
• PT5N-150D для субкритических и транскритических систем на CO2
• Устойчивость к вибрациям, ударам и пульсациям
• Класс защиты IP65 / IP67 (зависит от типа)
• UL (номер сертификата E258370)
Таблица подбора
№ для заказа
Температура
Диапазон
Макс.
Давление
Давление
Соединение
Выходной
среды в месте
измеряемых
допустимое
испытаний
разру-
по давлению
Модель
Инд,
ОЕМ-
сигнал
соединения
давлений
давление PS
PT
шения
Соединение по
упаковка
упаковка**
(мА)
по давлению
(бар)*
(бар)
(бар)
(бар)*
давлению
(°C)
PT5N-07M
805350
805350M
-0,8 .. 7
27
30
150
7⁄16” - 20 UNF
(с внутренней
PT5N-18M
805351
805351M
0 .. 18
48
63
250
резьбой
PT5N-30M
805352
805352M
0 .. 30
60
100
400
под клапан
Шредера)
PT5N-50M
805353
805353M
0 .. 50
75
150
400
PT5N-07T
805380
805380M
-0,8 .. 7
27
30
150
4 .. 20
-40 .. +135
PT5N-18T
805381
805381M
0 .. 18
48
63
250
6 мм ODM
PT5N-30T
805382
805382M
0 .. 30
60
100
400
PT5N-50T
805383
805383M
0 .. 50
75
150
400
1/4” NPT
PT5N-150D
805379
-
0 .. 150
150
320
1000
(наружная)
Примечание *) Манометрическое давление
**) 25 шт.
Таблица подбора кабельных сборок с разъемами: подходит для всех моделей
№ для заказа
масса
Модель
ОЕМ-упаковка**
Длина кабеля
Диапазон температур
Инд. упаковка
(г/шт.)
20 шт.
PT4-M15
804 803
804 803M
1,5 м
50
От -50 до +80 °C, стационарное
применение
PT4-M30
804 804
804 804M
3,0 м
80
От -25 до +80 °C, мобильное
PT4-M60
804 805
804 805M
6,0 м
140
применение
Примечание 1. *) 20 шт.
Примечание 2. PT4-M... не соответствуют требованиям EN60335-1/2-40, пункт 30, по испытанию проводов на воспламенение,
однако они соответствуют требованиям EN60079-15, пункт 22.3, по испытанию на термостойкость.
207
Технические характеристики датчика давления
Номинальное: 24 В пост, тока
30 млн, циклов нагрузки
Напряжение питания
Диапазон:
от 7 ... 33 В пост,
Срок службы датчика
с превышением номинального
(защита от смены полярности)
тока
давления в 1,3 раза
Хладагенты класса A1
Электрическое соединение
Соединение M12 в соответствии
Хладагенты класса A2L:
Совместимость среды
с EN61076-2-101 Часть 2
R32, R452B, R454B, R454A, R454C,
PT4-Mxx кабель в сборе
Готовый, разная длина кабелей
R1234ze, R123yf
CE согласно Директиве по ЭМС
(EN 61326-2-3, EN 50121-3-2)
Макс, ≤ 24 мА
UL, cRUus (файл UL № 325110)
Рабочий ток
Сертификаты/маркировка
От 4 до 20 мА на выходе
ожидается
RL ≤ Ub - 7,0 В
Сопротивление нагрузки
IP67 с установленным разъемом
0,02 A
Класс защиты (EN 60529)
и кабелем
Время отклика
≤ 2 ms
Температура
Транспортировка и хранение
Вибрация при 15-2000 Гц
20 g согласно IEC60068-2-6
Среда вокруг корпуса
-50 .. +100 °C
Среда: PT5-xxM, -150D
-30 .. +85°C
PT5-xxT
-40 .. +135 °C
Материалы
Нержавеющая сталь 1.4404 /
(Включен в номенклатуру UL: от
Корпус
AISI316L
40 до +100°C)
Соединение по давлению
Нержавеющая сталь 1.4301 / AISI
PT5N-xxT
304
Точность
Суммарная
Модель
Диапазон температур
погрешность*
*) Суммарная погрешность включает нелинейность, гистерезис, повторяемость,
PT5N-07 / 18
±1% FS
-40 … +20 °C
а также отклонение и разброс показаний из-за изменений температуры.
Примечание: % FS определяется как % от полного диапазона датчика.
±1% FS
+10 … +50 °C
PT5N-30 / -50/
±2% FS
-10 … +80 °C
±1% FS
+10 … +50 °C
PT5N-150D
±2% FS
-10 … +90°C
208
Электронные регуляторы скорости вращения вентиляторов FSY/FSM
Электронные регуляторы скорости FSY / FSM изменяют скорость двигателей вентиляторов в зависимости от давления.
Характеристики
• Регулируемое давление отключения
• Высоковольтный симистор (800 В)
• Встроенная цепь защиты от скачков напряжения
• Компактная конструкция
• Простая установка и настройка
• Легкая модернизация существующих систем
• Дополнительные уплотнения не требуются (устанавливается в
разъем без зазоров)
• Многопозиционный разъем и кабель с электромагнитным
фильтром для гибкой установки
•
согласно 2014/30/EU (с кабелем FSF)
FSY-43S
• UL номер E183816
• Другое соединение по давлению по запросу (минимальное
количество для заказа: 100 шт.)
Таблица подбора
Давление
Заводские
Макс. допустимое
Давление
Давление
Тип
№ для заказа
диапазон*
настройки*
давление PS
испытания, PT
соединение
(бар)
(бар)
(бар)
(бар)
Регуляторы скорости вращения вентиляторов с режимом отключения
FSY-41S
0715533
4,0...12,5
8,0
27
30
FSY-42S
0715534
9,2...21,2
15,0
32
36
7/16”-20 UNF, внутренняя
FSY-43S
0715537
12,4...28,4
21,8
45
50
Регуляторы скорости вращения вентиляторов с режимом минимальной скорости
FSM-41S
0715520
4,0...2,5
8,0
27
30
FSM-42S
0715521
9,2...21,2
15,0
32
36
7/16”-20 UNF, внутренняя
FSM-43S
0715522
12,4...28,4
21,8
45
50
Примечание. *) Давление, при котором вентилятор отключается (FSY) или переключается на минимальную скорость вращения (FSM)
Кабельные сборки с разъемами и электромагнитным фильтром
Тип
№ для заказа
Диапазон температур
Длина кабеля
FSF-N15
804640
Длина кабеля 1,5 м
FSF-N30
804641
Диапазон температуры: -50…+80°C
Длина кабеля 3,0 м
FSF-N60
804642
Длина кабеля 6,0 м
Кольцевое уплотнение
803780
Медные прокладки, 100 шт.
209
Технические характеристики
Напряжение питания
230 В пер. т., +15%, -20%, 50/60 Гц
FSY-41:
4,0... 12,5 бар
По часовой стрелке
+1,2 бар
FSY: 0,1 - 4,0A
~
Номинальный ток
Против часовой стрелки
FSM: 0,5 - 4,0A
~ -1,2 бар
(см. диаграмму ниже)
FSY-42:
9,2... 21,2 бар
Пусковой ток
Макс. 8 А/5 с
Изменение давления на оборот
По часовой стрелке
~ +2,5 бар
регулировочного винта
R410A, R134a, R404a, R507,
Против часовой стрелки
~ -2,5 бар
R407C, R407A, R407F, R1234ze,
Рабочие среды
R452A, R448a, R449a, R450A,
FSY-43: 12,4... 28,4 бар
R513A, R22
По часовой стрелке
~ +3,3 бар
Против часовой стрелки
Класс защиты по IEC529 /
IP 65 (с установленными
~ -3,3 бар
EN 60529
соединениями FSF-xxx)
FSY-41: 2,5 бар
Диапазон регулирования
FSY-42: 3,8 бар
Диапазоны температур
FSY-43: 4,6 бар
-20...+55°C
Окружающая среда
(>40°C, см. диаграмму)
-30...+70 °C
(EMC 2014/30/EU, LVD
Хранение и транспортировка
-20...+70 °C
Материал корпуса
2014/35/EU, RoHS 2011/65/EU)
Среда
(FSY)

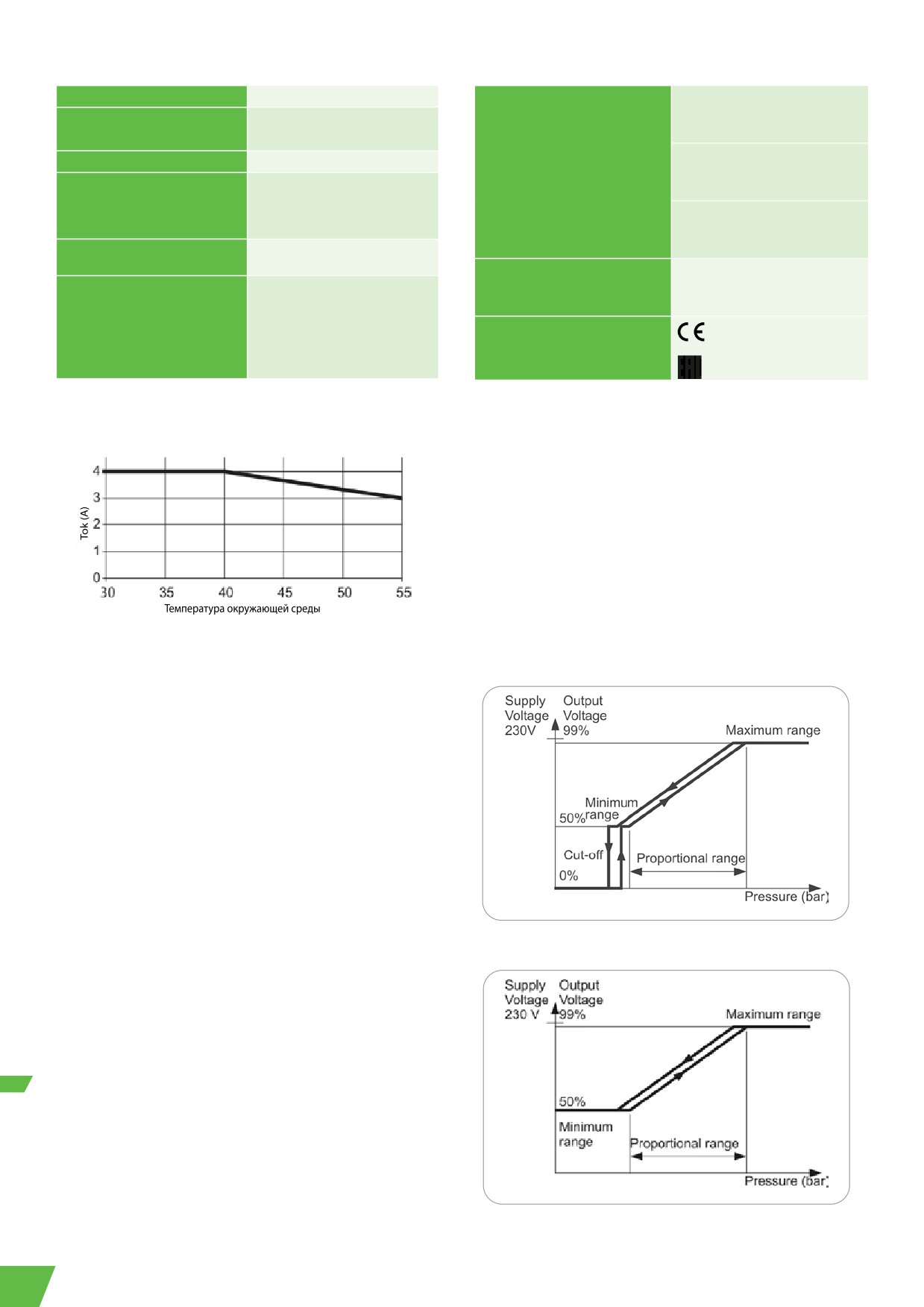

Величина макс. тока в зависимости от темп.
окружающей среды
Примечание. 3,0 А при температуре 55 °C.
Функциональная схема
Принцип управления можно легко описать при помощи функции,
определяющей зависимость выходного напряжения от давления:
в максимальном диапазоне регулятор FSY обеспечивает постоянное
напряжение приблизительно на 1 % ниже напряжения питания.
Вентилятор работает с максимальной скоростью.
В диапазоне пропорционального изменения выходное напряжение
меняется от максимального до минимального значения, составляющего
приблизительно 50 % напряжения питания. В результате скорость
вентиляторов снижается от максимума до минимума.
Дальнейшее уменьшение давления ведет к отключению двигателя
вентилятора, Повторное увеличение входного давления приведет к пуску
двигателя с гистерезисом примерно 0,7 бар, позволяющего избежать
повторного отключения, Давление, при котором двигатель отключается,
можно регулировать (см, таблицу подбора - диапазон регулирования).
FSY
FSM
210
содержание .. 12 13 14 15 ..
|
|
