Изменение имени файла или папки

Нажмите клавишу переименования и выберите файл

или папку, имя которых следует изменить.

Откроется окно клавиатуры.

Введите новое имя и нажмите клавишу ОК.

Имя файла или папки будет изменено.

Клавиша переименования

При вводе уже существующего имени отобразится

сообщение «The same name exists.» (Такое имя

уже существует).

Нажмите клавишу Х и введите другое имя.

Прямое подключение к ПК

Машину MC15000 можно подключить к ПК при помощи

USB-кабеля, входящего в комплект стандартных

принадлежностей.

На компьютер необходимо установить Horizon Link Suite

и драйвер USB для MC15000.

Horizon Link Suite и драйвер USB находятся на компакт-диске

Horizon Link Suite, входящем в комплект стандартных

принадлежностей.

Включите MC15000 и ПК и подключите разъём USB

типа А к ПК.

Вставьте разъём типа В в MC15000.

Теперь можно передавать данные оригинальных строчек

стежков, созданных в Stitch Composer, и оригинальных

вышивальных дизайнов с ПК на MC15000.

Подробные сведения см. в экранной справке по Horizon

Link Suite.

Не выключайте питание и не отключайте кабель USB

во время передачи данных, т.к. это приведёт к потере

данных и может повредить память машины.















































































































































      ОСТОРОЖНО:







































































































































q

157































































































































































































































































































        ОСТОРОЖНО:













































1

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чистка области челнока

Чистите зону вокруг челнока не реже одного раза в месяц.

Снимите игольную пластину (см. стр. 22).

Выключите питание машины и выньте вилку из розетки.

Снимите иглу и прижимную лапку.

ПРИМЕЧАНИЕ :

Не разбирайте машину иначе, чем описано в этом

разделе.

Извлеките шпульку и шпуледержатель.

Шпуледержатель

Очистите шпуледержатель щёткой для пыли.

Нанесите несколько капель очистителя для шпуледержателя

(входит в комплект стандартных принадлежностей)

на мягкую ткань и протрите шпуледержатель изнутри

и снаружи.

Щётка для пыли

Мягкая ткань

Очистите механизм подачи ткани и автоматический

нитеобрезатель щёткой для пыли.

Механизм подачи ткани

Автоматический нитеобрезатель

Очистите внутреннюю часть и выступ канавки челнока

мягкой тканью.

Вставьте шпуледержатель так, чтобы ручка встала рядом

со стопором в канавке челнока.

Вставьте шпульку.

Ручка

Стопор

Установите игольную пластину, прижимную лапку и иглу.



































































































































































































































q

w

r

t

u

y

e

158

1

2
3

4
5

6
7

Чистка внутренней поверхности

нитенаправителя

Чистите внутреннюю поверхность нитенаправителя

под верхней крышкой не реже одного раза в месяц.

Удалите игольную нить и снимите пластину

нитенаправителя, подняв её вверх.

Пластина нитенаправителя

Удалите нитки и пыль со щётки под пластиной

нитенаправителя щёточкой для пыли.

Щётка под пластиной нитенаправителя

Очистите область вокруг и под лепестком предварительного

натяжения щёткой для пыли.

Лепесток предварительного натяжения

Установите пластину нитенаправителя на машину, вставив

выступы в пазы. Надавите на пластину нитенаправителя,

чтобы она защёлкнулась на месте.

Выступ

ВАЖНО:

При переноске машины держите её за ручку

для переноски одной рукой и поддерживайте машину

другой рукой.

Очистите наружную часть машины мягкой тканью.

Не используйте химические растворители.

Храните машину в прохладном сухом месте.

Не храните машину в местах с высокой влажностью,

вблизи батарей или под прямыми солнечными лучами.

Шнур питания и пяльцы можно хранить в чехле

из полужёсткой ткани.

Перед выключением питания обязательно переведите

рычаг каретки для пяльцев в положение для хранения.











































































































































































































































































q

w

e

r

159

1

2

3

4

Поиск и устранение неисправностей

160

Неисправность

Причина

Ссылки

Шумы при работе машины

1.

Застревание нитки в области челнока.

2.

Механизм подачи ткани забит ворсом.

См. стр. 158.

См. стр. 158.

Обрыв игольной нити

1.

Игольная нить заправлена неправильно.

2.

Слишком сильное натяжение игольной нити.

3.

Игла погнута или затуплена.

4. Игла установлена неправильно.

5.

Нить слишком толстая для иглы.

6.

Игольная нить не была установлена в нитедержатель

во время начала вышивания.

См. стр. 15.

См. стр. 37.

См. стр. 18.

См. стр. 18.

См. стр. 18.

См. стр. 113.

Обрыв шпульной нити

1.

Шпульная нить заправлена в шпуледержатель неправильно.

2.

В шпуледержателе скопились ниточки.

3.

Шпулька повреждена и вращается не плавно.

См. стр. 14.

См. стр. 158.

Замените шпульку.

Ломается игла

1.

Игла установлена неправильно.

2.

Игла погнута или затуплена.

3.

Ослаблен винт иглодержателя.

4. Слишком сильное натяжение игольной нити.

5.

Игла слишком тонкая для прошиваемой ткани.

6.

Ткань собирается по направлению к вам во время шитья

квилтинговых зигзагообразных стежков свободной формы

с использованием открытой лапки для свободно-ходового

квилтинга QО.

См. стр. 18.

См. стр. 18.

См. стр. 18.

См. стр. 37.

См. стр. 18.

См. стр. 90.

Нечёткое изображение

на сенсорном экране

1.

Неправильно отрегулирована контрастность экрана.

См. стр. 93.

Пропуск стежков

1.

Игла установлена неправильно.

2.

Игла погнута или затуплена.

3.

Игла и/или нитки не подходят для прошиваемой ткани.

4. Синяя игла не использовалась для шитья эластичной,

очень тонкой или синтетической ткани.

5.

Игольная нить заправлена неправильно.

6.

Дефект иглы (ржавчина, задир на игольном ушке или кончике).

7.

Пяльцы установлены неправильно.

8. Ткань недостаточно натянута в пяльцах.

9.

При работе с толстыми тканями, джинсовыми тканями

и при шитье поперёк шва не используется

фиолетовая игла.

См. стр. 18.

См. стр. 18.

См. стр. 18.

См. стр. 18.

См. стр. 15.

Замените иглу.

См. стр. 113.

См. стр. 112.

См. стр. 18.

Стежки собирают ткань

1.

Слишком сильное натяжение нити.

2.

Игольная или шпульная нить заправлена неправильно.

3.

Игла слишком толстая для прошиваемой ткани.

4. Длина стежка слишком большая для ткани.

5.

Слишком большая ширина стежка.

6.

Ткань недостаточно натянута на пяльцах.

См. стр. 37.

См. стр. 13-15.

См. стр. 18.

Сделайте стежки короче.

Уменьшите ширину

стежка.

См. стр. 112.

Соскальзывание слоёв

1.

Лапка двойной подачи при шитье тяжёлого для подачи

материала не используется.

Используйте лапку

двойной подачи.

Ткань подаётся

неравномерно

1.

Механизм подачи ткани забит ворсом.

2.

Лапка двойной подачи при шитье тяжёлого для подачи

материала не используется.

3.

Стежки слишком тонкие.

4. Механизм подачи ткани опущен.

См. стр. 158.

Используйте лапку

двойной подачи.

Сделайте стежки длиннее.

См. стр. 28.

161

Неисправность

Причина

Ссылки

Машина не работает

1.

Машина не подключена к сети питания.

2.

Нитка застряла в канавке челнока.

3.

Во время включения машины к ней была подключена

неисправная педаль (подача звукового сигнала

при подключении педали).

4. Кнопка «пуск/стоп» используется при шитье с подключённой

педалью управления.

См. стр. 8.

См. стр. 158.

Замените педаль.

См. стр. 10.

Скрип во время работы

1.

Какой-то предмет застрял между кареткой и рычагом.

2.

Каретка ударяется о какой-то предмет вблизи машины.

3.

Питание было выключено при опущенном механизме подачи

ткани.

Удалите предмет.

См. стр. 104.

Это — звук

инициализации машины,

а не неисправность.

Строчки искажены

1.

Слишком маленькое натяжение игольной нити.

2.

Длина стежка не соответствует прошиваемой ткани.

3.

Регулятор баланса строчек установлен неправильно.

4. При шитье эластичных и очень тонких тканей

не используется стабилизатор.

5.

Ослаблена ручка крепления пяльцев.

6.

Пяльцы ударяются о какой-то предмет вблизи машины.

7.

Ткань недостаточно натянута в пяльцах.

8. Ткань застряла или была захвачена во время вышивания.

9.

Лапка для вышивания захвачена соскочившей ниткой.

10. Лапка для вышивания цепляется за выпуклую часть ниток

вышивки.

См. стр. 37.

См. стр. 36.

См. стр. 103.

Используйте подкладку.

См. стр. 113.

См. стр. 104.

См. стр. 112.

Остановите машину

и высвободите ткань.

Обрежьте соскочившую

нитку.

Отрегулируйте высоту

лапки (см. стр. 123).

Автоматические стежки

петель не сбалансированы

1.

Длина стежка не соответствует прошиваемой ткани.

2.

Баланс строчек установлен неправильно.

3.

При шитье эластичных тканей не используется стабилизатор.

См. стр. 46.

См. стр. 103.

Используйте подкладку.

Клавиши выбора строчек

не работают

1.

Цепь электронного управления работает неправильно.

2.

Рассогласовано положение клавиши.

Выключите и включите

переключатель.

См. стр. 94.

Нитки часто собираются

под прерывистым рисунком

строчек

1.

Слишком маленькая минимальная длина обрезания протяжек.

См. стр. 153.

Автоматический

нитевдеватель

не возвращается вверх

1.

Автоматический нитевдеватель работает неправильно.

См. стр. 162.

Машина не может

подключиться к точке

доступа беспроводной ЛВС

1.

Беспроводной маршрутизатор не соответствует стандарту

IEEE802.11b/g/n.

2.

Беспроводной маршрутизатор использует протокол защиты

WEP, и тип или/и индекс ключа настроен неправильно.

См. стр. 100.

См. стр. 100.

Нестабильное подключение

Wi-Fi машины

1.

Включён параметр DHCP беспроводного маршрутизатора.

2.

Между машиной и точкой доступа используются

микроволновая печь, устройства Buetooth или беспроводной

телефон.

См. стр. 100.

См. стр. 100.

Вспучивание сенсорного

экрана

1.

На машину воздействуют высокая влажность и высокая

температура.

Эксплуатируйте и храните

машину в прохладном

и сухом месте.

Поиск и устранение неисправностей

(автоматический нитевдеватель)

Если автоматический нитевдеватель заел и не возвращается

вверх автоматически, выполните следующее:

Осторожно поворачивайте маховое колесо от себя

или к себе, чтобы немного поднять иглу.

Автоматический нитевдеватель вернётся в верхнее

положение автоматически.

Если автоматический нитевдеватель не возвращается вверх

и после этого, выполните следующее:

Выключите питание.

Откройте лицевую панель.

Пальцем поднимите пластину вала до упора.

Закройте лицевую панель.

Включите переключатель питания.















































































    Откройте лицевую панель.

x



















    Включите переключатель питания.

z

x

c

162

2

3

1

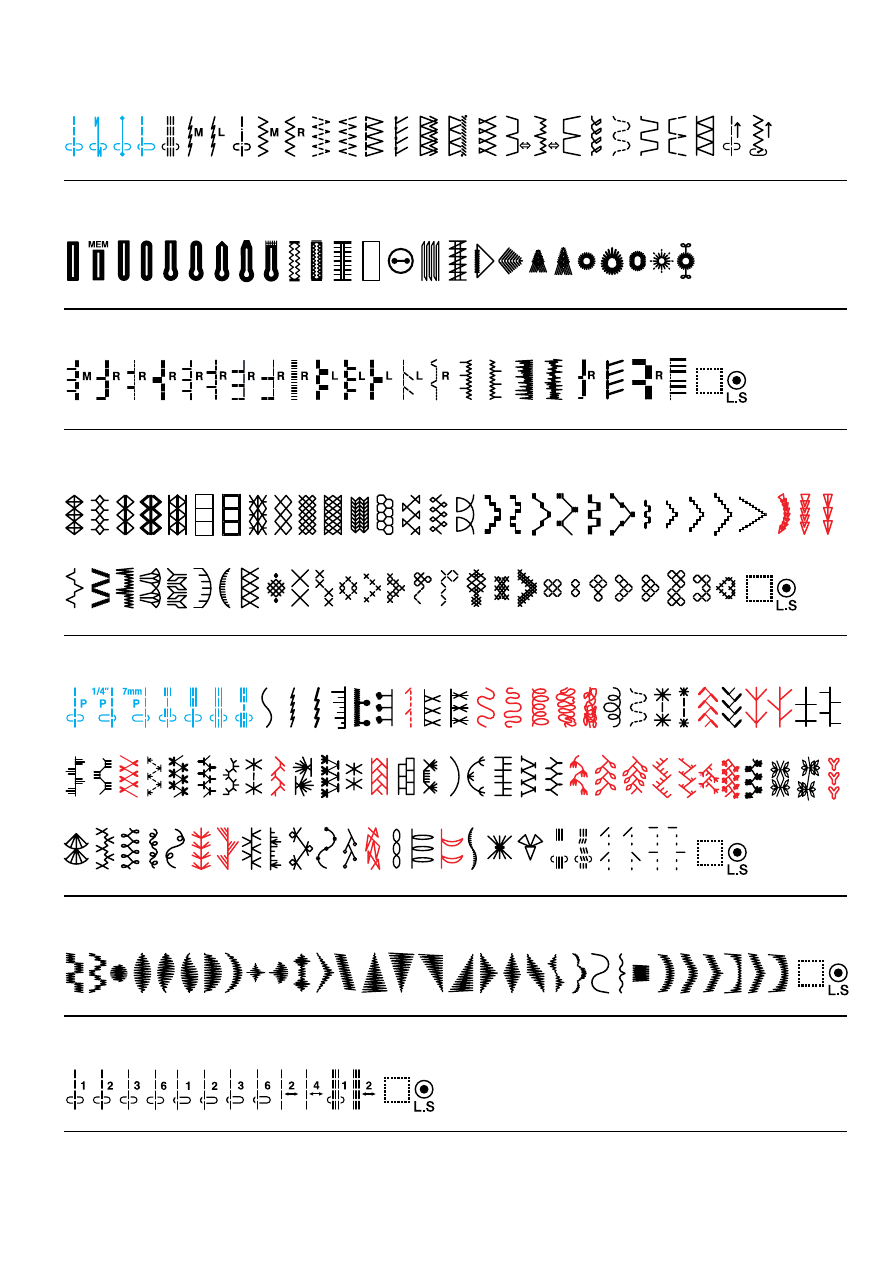

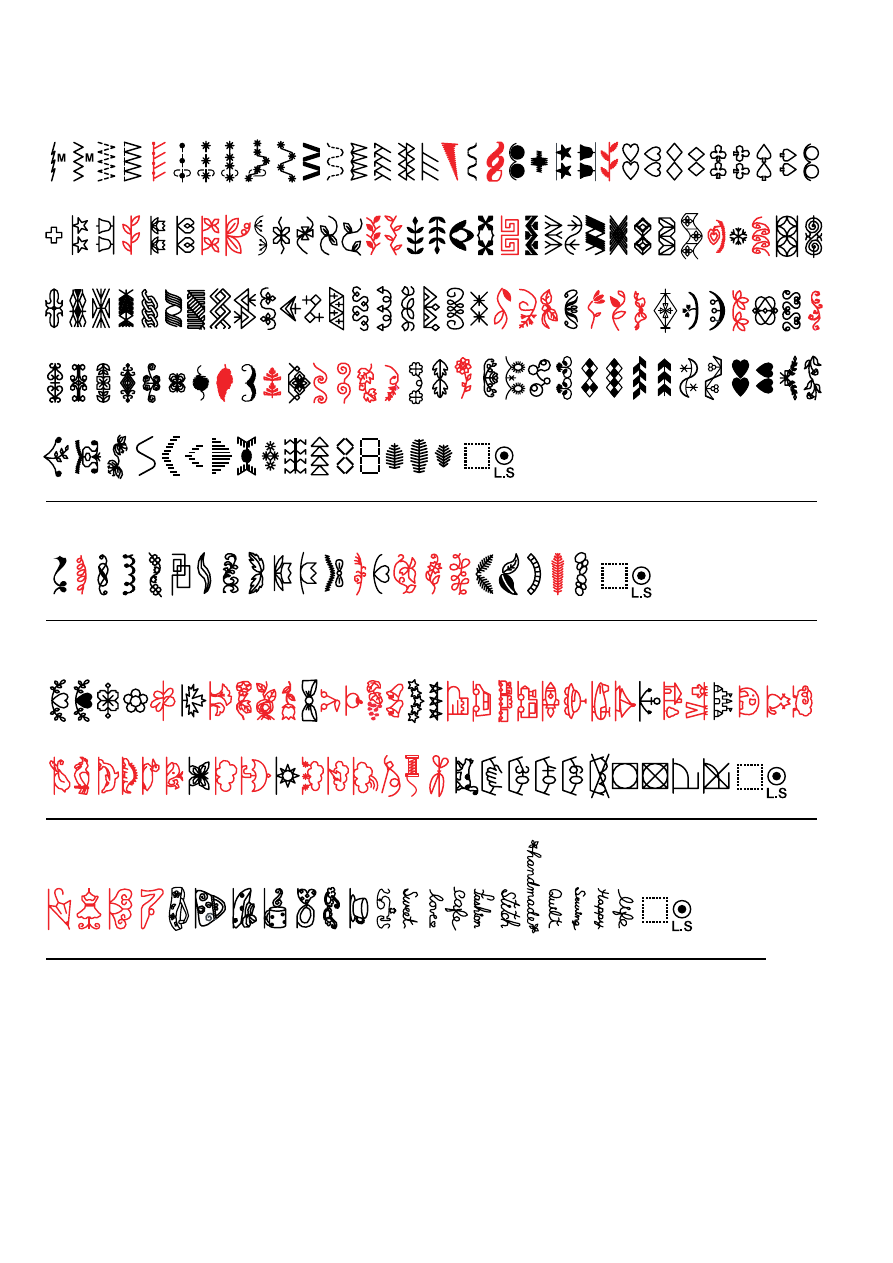

* Строчки синего цвета можно использовать с прямострочной игольной пластиной.

* Строчки красного цвета можно отображать по вертикали (горизонтальное зеркальное отображение).





Универсальные (U)

Петли для пуговиц (B)

Аппликации (А)

Старинные (Н)

Квилт (Q)

Вышивание гладью (S)

*













































Соединительные (BR)

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16

17 18 19

20

01 02 03 04 05 06 07 08 09 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16

17 18 19

20 21

22

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

27 28 29 30

31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57

01

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

02

03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

21 22 23 24 25 26 27

57 58 59 60 61 62

63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 A01 A02 80 81 82 83 84 85

29 30 31

32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54

55 56

01 02 03 04 05 06 07 08 09 10 11 12

163

ТАБЛИЦА СТЕЖКОВ

Стандартное шитьё

* Строчки синего цвета можно использовать с прямострочной игольной пластиной.

* Строчки красного цвета можно отображать по вертикали (горизонтальное зеркальное отображение).





Декоративные(D)

Длинные (L)

Пиктографические (Р)

Фигурные (PL)















































33

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16

17 18 19 20 21 22

24 25 26 27 28 29  30

01 02 03 04

05 06 07

08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23

53 54

55

56

57

31 32

34 35 36 37 38 39 40

41

42 43 44 45

46 47 48 A10 49 50 51 52

01

02

03

04

05

06

07

08

09 10

11

12 13 14 15 16

17 18 19 20 21 22

01 02 03 04 05 06 07 08

09

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38

39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66

67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87  88 89 90 91 92 93 94 95 96 97 98 99

100 101 102 103 104 105 106 107 108 109 110 111112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 A03 A04 A05 A06

A07 A08 A09 128 129 130 131 132 133 134 135 136 137 138 139 140

164

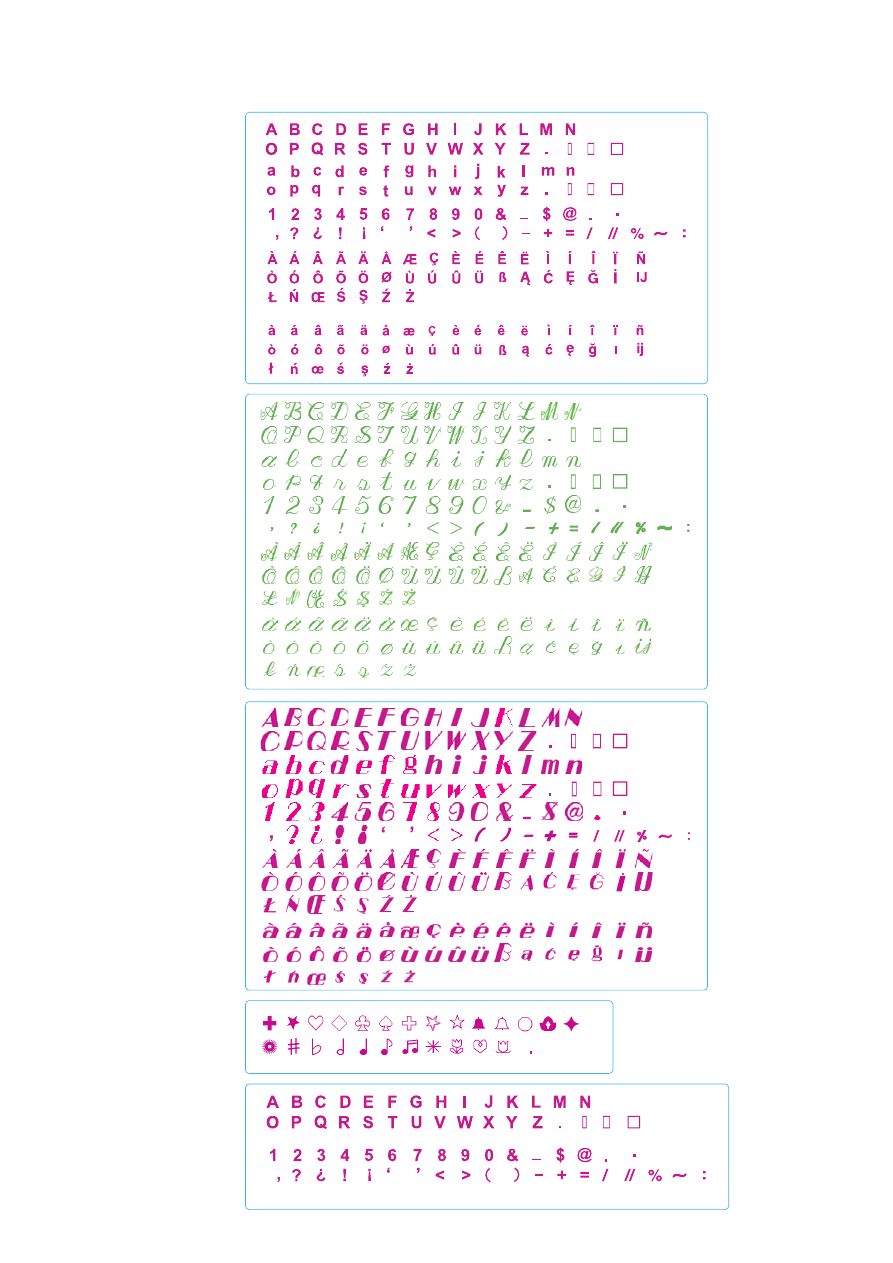

ТАБЛИЦА СТЕЖКОВ

Стандартное шитьё





Печатный

Script

Symbol

Broadway

Печатный (9 мм)

165

ТАБЛИЦА СТЕЖКОВ

Стандартное шитьё















(SQ14)

(SQ23)

(GR)

166

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Мир дизайна вышивки

Изображения

дизайнов

не масштабируются

* Зазоры и пробелы между цветными строчками в дизайнах Норико Нозава являются частью дизайна.







































































(FA10)







































































(GR)

(SQ23)

(SQ14)







































































(SQ23)







































































(SQ23)







































































(SQ23)

(SQ14)







































































(GR)

167

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Мир дизайна вышивки

Дизайнерские вышивки

• Безупречные стежки от Дженни Харт

• Ли Дей

• Вышивки от Тиры Шультис

• Норико Нозава

• Лонни Росси

Изображения

дизайнов

не масштабируются





























(SQ14)

(SQ23)





























(FA10)

(GR)

(SQ23)

(SQ14)





























(FA10)

(SQ14)





























(GR)

(SQ14)

(FA10)

168

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Дизайн в стиле рэдворк от Й. Ганаха

Изображения

дизайнов

не масштабируются

Дизайн Сашико

Дизайн для украшения дома

Повседневные и праздничные дизайны



















(SQ14)

(SQ23)

(FA10)



















(SQ14)



















(SQ23)

(SQ14)



















(FA10)

169

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Повседневные и праздничные дизайны

Изображения

дизайнов

не масштабируются

Абстрактные дизайны

Однотонные дизайны

Дизайны бордюров























(SQ14)

(SQ23)























(FA10)























(FA10)

170

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Дизайны бордюров

Изображения

дизайнов

не масштабируются

Квилтинг-дизайны

Дизайны для вышивки букв крестом



















(FA10)

(SQ14)



















(SQ14)

(FA10)

(SQ23)

(GR)



















(SQ14)

(FA10)

171

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Дизайны крестиком

Изображения

дизайнов

не масштабируются

Кружевные дизайны

Любимые дизайны



р

 р

у









(FA10)

(SQ23)

(SQ14)













172

ТАБЛИЦА ДИЗАЙНОВ

Вышивка

Дизайны с бахромой

Изображения

дизайнов

не масштабируются

Шаблон/калибровка
