Электротехническая продукция | Обзорный каталог 2021/2022

137

136

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

8

8

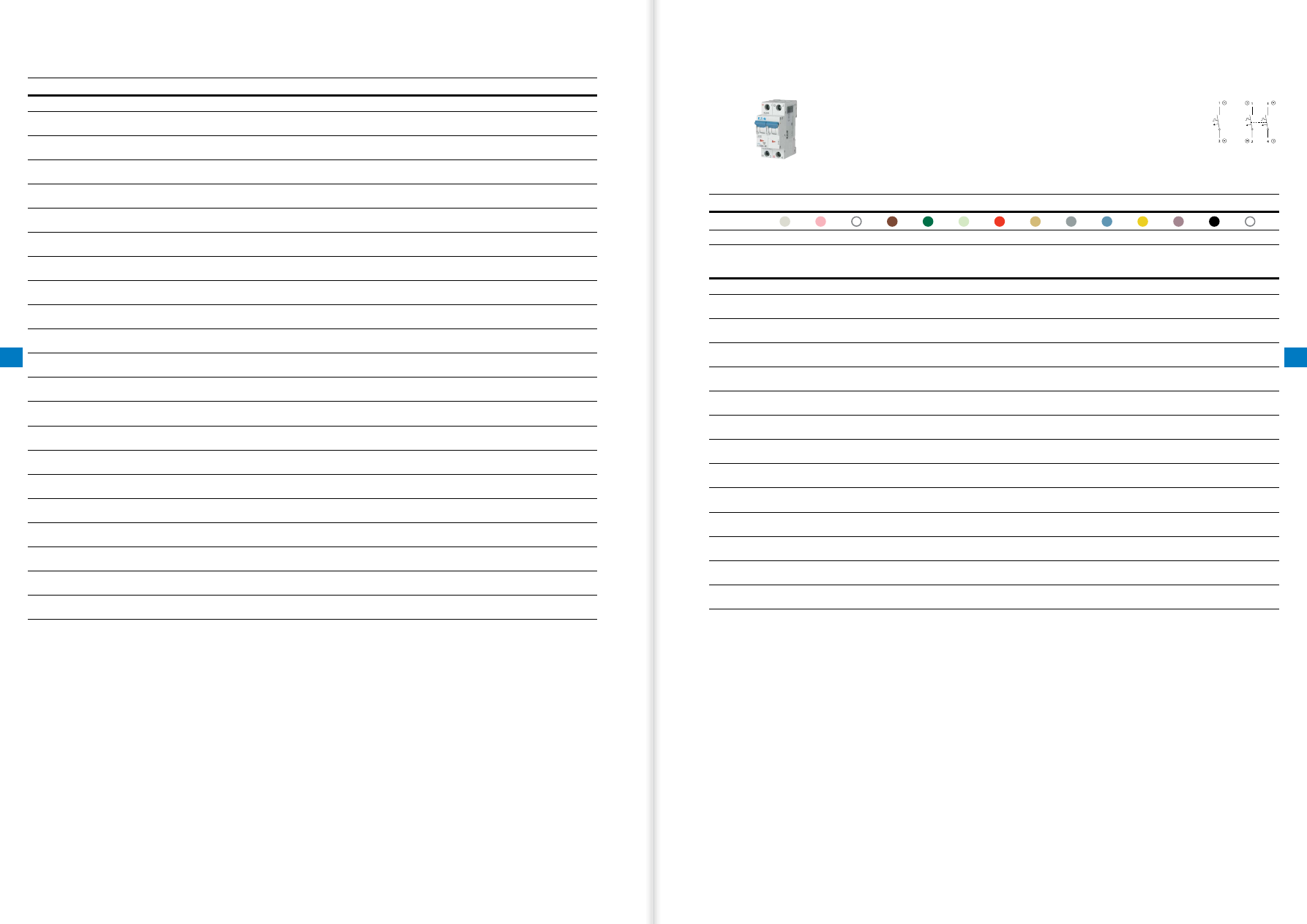

Автоматические выключатели PL7

• Отключающая способность

10 кА

(EN 60898)

• Номинальное напряжение 230/400 В 50/60 Гц,

48 В DC

(на полюс)

•  Соответствует стандарту EN 60898
•  Произвольная сторона подключения к сети
•  Маркировка номинального тока выключателя

цветом

рычага

Соответствие цвета рычага номинальному току выключателя

Цвет
Ном. ток

<2 A, N 2 A

4 A

6 A

8 A

10 A

13 A

16 A

20 A

25 A

32 A

40 A

50 A

63 A

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+N полюс

4 полюса

Характеристика C

0,16

PL7-C0,16/1

PL7-C0,16/1N

PL7-C0,16/2

PL7-C0,16/3

PL7-C0,16/3N

PL7-C0,16/4

0,25

PL7-C0,25/1

PL7-C0,25/1N

PL7-C0,25/2

PL7-C0,25/3

PL7-C0,25/3N

PL7-C0,25/4

0,5

PL7-C0,5/1N

PL7-C0,5/3N

0,75

PL7-C0,75/1

PL7-C0,75/1N

PL7-C0,75/2

PL7-C0,75/3

PL7-C0,75/3N

PL7-C0,75/4

1

1,5

PL7-C1,5/1N

PL7-C1,5/3N

1,6

PL7-C1,6/1N

PL7-C1,6/3N

2

2,5

PL7-C2,5/1N

PL7-C2,5/3N

3

3,5

PL7-C3,5/1N

PL7-C3,5/3N

4

5

6

8

10

12

13

15

16

20

25

32

40

-

50

-

63

-

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+Nполюс

4 полюса

Характеристика B

1

1,5

PL7-B1,5/1N

PL7-B1,5/3N

1,6

PL7-B1,6/1N

PL7-B1,6/3N

2

2,5

PL7-B2,5/1N

PL7-B2,5/3N

3

3,5

PL7-B3,5/1N

PL7-B3,5/3N

4

5

6

8

10

12

13

15

16

20

25

32

40

-

50

-

63

-

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

139

138

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

8

8

in, А

1 полюс

1+N полюс

2 полюса

3 полюса

3+N полюс

4 полюса

Характеристика D

0,5

PL7-D0,5/1N

PL7-D0,5/3N

1

1,5

PL7-D1,5/1N

PL7-D1,5/3N

1,6

PL7-D1,6/1N

PL7-D1,6/3N

2

2,5

PL7-D2,5/1N

PL7-D2,5/3N

3

3,5

PL7-D3,5/1N

PL7-D3,5/3N

4

5

6

8

10

12

13

15

16

20

25

32

-

40

-

• Отключающая способность

10 кА

(EN 60947-2)

• Номинальное напряжение

250 В DC

(на полюс)

•  Соответствует стандарту EN 60947-2
•  При подключении необходимо соблюдать полярность
•  Маркировка номинального тока выключателя

цветом

рычага

in, А

1 полюс

2 полюса

Характеристика C

1

PL7-C1/1-DC

PL7-C1/2-DC

2

PL7-C2/1-DC

PL7-C2/2-DC

3

PL7-C3/1-DC

PL7-C3/2-DC

4

PL7-C4/1-DC

PL7-C4/2-DC

6

PL7-C6/1-DC

PL7-C6/2-DC

10

PL7-C10/1-DC

PL7-C10/2-DC

13

PL7-C13/1-DC

PL7-C13/2-DC

16

PL7-C16/1-DC

PL7-C16/2-DC

20

PL7-C20/1-DC

PL7-C20/2-DC

25

PL7-C25/1-DC

PL7-C25/2-DC

32

PL7-C32/1-DC

PL7-C32/2-DC

40

PL7-C40/1-DC

PL7-C40/2-DC

50

PL7-C50/1-DC

PL7-C50/2-DC

Автоматические выключатели PL7-DC

Соответствие цвета рычага номинальному току выключателя

Цвет
Ном. ток

<2 A

2 A

3 А

4 A

6 A

8 A

10 A

13 A

16 A

20 A

25 A

32 A

40 A

50 A

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

141

140

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

Модульное оборудование

Автоматические выключатели, выключатели нагрузки

8

8

in, А

1 полюс

2 полюса

3 полюса

3+N полюс

4 полюса

Характеристика B

20

PLHT-B20/3N

25

PLHT-B25/3N

32

PLHT-B32/3N

40

PLHT-B40/3N

50

PLHT-B50/3N

63

PLHT-B63/3N

80

PLHT-B80/3N

100

PLHT-B100/2

PLHT-B100/3

PLHT-B100/3N

PLHT-B100/4

125

PLHT-B125/2

PLHT-B125/3

PLHT-B125/3N

PLHT-B125/4

Характеристика C

20

PLHT-C20/3N

25

PLHT-C25/3N

32

PLHT-C32/3N

40

PLHT-C40/3N

50

PLHT-C50/3N

63

PLHT-C63/3N

80

PLHT-C80/3N

100

PLHT-C100/2

PLHT-C100/3

PLHT-C100/3N

PLHT-C100/4

125

PLHT-C125/2

PLHT-C125/3

PLHT-C125/3N

PLHT-C125/4

Автоматические выключатели PLHT
