EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



121

120







Оборудование для промышленной автоматизации

Панели оператора

Оборудование для промышленной автоматизации

Панели оператора

7

 7

Панели оператора

Панели оператора XV100

Размер

диагонали,

дюймы

Встроенный

ПЛК

rS232

rS485

CAN

Profibus

Наименование

Артикул

3,5

-

-

-

-

-

XV-102-B0-35TQr-10

141007

-

-

-

-

+

XV-102-B2-35TQr-10

141008

-

+

-

-

-

XV-102-B3-35TQr-10

141009

-

-

+

-

-

XV-102-B4-35TQr-10

141010

-

-

-

+

-

XV-102-B5-35TQr-10

141011

+

-

-

-

-

XV-102-B0-35TQr-10-PLC

141018

+

+

-

-

-

XV-102-B3-35TQr-10-PLC

141019

+

-

+

-

-

XV-102-B4-35TQr-10-PLC

141020

+

+

-

+

-

XV-102-B5-35TQr-10-PLC

141021

+

-

+

+

-

XV-102-B6-35TQr-10-PLC

141022

+

-

+

-

+

XV-102-B8-35TQr-10-PLC

141023

5,7

-

+

-

-

-

XV-102-D0-57TVr-10

142530

-

+

+

+

-

XV-102-D6-57TVr-10

142531

-

+

+

-

+

XV-102-D8-57TVr-10

142532

+

+

+

+

-

XV-102-D6-57TVr-10-PLC

142533

+

+

+

-

+

XV-102-D8-57TVr-10-PLC

142534

7

-

+

-

-

-

XV-102-D0-70TWr-10

142535

-

+

+

+

-

XV-102-D6-70TWr-10

142536

-

+

+

-

+

XV-102-D8-70TWr-10

142537

+

+

+

+

-

XV-102-D8-57TVr-10-PLC

142538

+

+

+

-

+

XV-102-D8-57TVr-10-PLC

142539

•  Резистивный дисплей
•  TFT матрица, количество цветов 64к
•  Встроенные интерфейсы: Ethernet 100/10, USB
•  Напряжение питания 24 В DC

Панели оператора XV300

Размер

диагонали,

дюймы

Встроенный ПЛК

rS232

Наименование

Артикул

7

-

-

XV-303-70-B00-a00-1B

179647

-

+

XV-303-70-C00-a00-1B

179648

+

-

XV-303-70-B00-a00-1C

179649

+

+

XV-303-70-C00-a00-1C

179650

10,1

-

-

XV-303-10-B00-a00-1B

179659

-

+

XV-303-10-C00-a00-1B

179660

+

-

XV-303-10-B00-a00-1C

179661

+

+

XV-303-10-C00-a00-1C

179662

•  Емкостной мультитач дисплей
•  TFT матрица, количество цветов 16 млн, разрешение

1024x600

•  Встроенные интерфейсы: 1 x Ethernet 10/100 Mbps,

1 x USB Host 2.0, 1 x USB Device, 1 x RS232, 1 x RS485, 1

x CAN

•  Напряжение питания 24 В DC
•  Поддерживаются следующие функции: проигрыватель

фильмов, File-сервер / Telnet сервер, Web-сервер/ Web-

браузер, RNAccess и RAS-сервер

Программное обеспечение Galileo

Описание

Наименование

Артикул

Лицензия для использования ПО

SW-GaLiLEO

140379

Программное обеспечение для ПК. Используется

для

создания проекта визуализации для панелей

оператора XV

. Дистрибутив программы досупен для

бесплатного скачивания с сайта Eaton, по ссылке:

http://applications.eaton.eu/sdlc

Для полноценного функционирования программного

обеспечения требуется лицензия.


Диагональ

3,5 ... 7"


Диагональ

7 ... 10,1"
Мультитач

управление

XV100

XV300

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



123

122







Промышленные ПЛК

 7

Оборудование для промышленной автоматизации

Оборудование для промышленной автоматизации

Панели оператора

7

Программное обеспечение для ПК. Используется

для

программирования встроенного в панель оператора

ПЛК

. Дистрибутив программы доступен для бесплатного

скачивания с сайта Eaton, по ссылке:

http://applications.eaton.eu/sdlc

Для полноценного функционирования программного

обеспечения требуется лицензия.

Описание

Наименование

Артикул

Лицензия для использования ПО на одном ПК

SW-XSOFT-CODESYS-3-S

171886

Лицензия для использования ПО без ограничений

SW-XSOFT-CODESYS-3-m

171887

Программное обеспечение CoDeSys

Открытие функции ПЛК в панели оператора без

встроенного ПЛК

 реализуется путем приобретения

соответствующей лицензии.

Описание

Наименование

Артикул

Лицензия для XV100

LiC-PLC-mXP-COmPaCT

142581

Лицензия для XV300

LiC-PLC-a

181585

Функция ПЛК в панели оператора без встроенного ПЛК

ВНИМАНИЕ!

Дополнительные функции панелей

оператора

 требуют лицензирования, например:

•  Связь с другими устройствами по различным

протоколам, в том числе других производителей

•  Использование специальных функций программного

обеспечения и т. п.

Лицензирование проходит через добавление

необходимого для конкретного применения количества

баллов в панель оператора.

Описание

Наименование

Артикул

Лицензия на 40 баллов

LiC-OPT-1ST-LEVEL

140391

Лицензирование

Карты памяти SD

Описание

Наименование

Артикул

Для XV100/XV300, 1 Гб

mEmOrY-SD-a2-S

181638

Промышленные ПЛК

Система модулей дистанционного ввода/вывода XN300

Описание

Наименование

Артикул

Шлюз CANopen®

XN-312-GW-CaN

178782

Цифровые входы

20 входов, P, 24 В DC, 5,0 мс

XN-322-20Di-PD

178786

20 входов, P, 24 В DC, 0,5 мс

XN-322-20Di-PF

178768

20 входов, P, 24 В DC, 2/4 CNT, 25 кГц

XN-322-20Di-PCNT

178767

Цифровые выходы

16 выходов, sourcing, 24 В DC, 0,5 A, kf

XN-322-16DO-P05

178787

12 выходов, sourcing, 24 В DC, 1,7 A, kf

XN-322-12DO-P17

178788

Аналоговые входы

6 входов, +/-10 V, 1 Pt/KTY, Uref

XN-322-7ai-U2PT

178789

8 входов, 0/4–20 мА

XN-322-8ai-i

179288

8 входов, thermocouple, 2 KTY

XN-322-10ai-TEKT

178792

4 входов, Pt/Ni/KTY/R, 2/3-проводное подключение

XN-322-4ai-PTNi

178772

Аналоговые выходы

8 выходов, +/-10 V

XN-322-8aO-U2

178790

Аналоговые входы/выходы

4 входов/4 выходов, +/-10 V, Uref

XN-322-8aiO-U2

178791

Технологические модули

Модули измерения веса, 2 тензодатчика, 24-бит

XN-322-2DmS-Wm

178793

Драйвер DC двигателя, 12–30  V

XN-322-1DCD-B35

178794

Счетчик, 1 CNT, 125 кГц, 16 бит, 4 DO, 4 D

XN-322-1CNT-8DiO

178795

Последовательный, 2 SSI, RS422, 32 бит

XN-322-2SSi

178773

Модули питания

Модуль питания, 4 x 24 В DC/2A, kf

XN-322-4PS-20

178796

Пассивные модули распределения питания

Модуль распределения питания, 18 каналов, GND

XN-322-18PD-m

178769

Модуль распределения питания, 18 каналов, VCC

XN-322-18PD-P

178770

Система ультракомпактных модулей ввода-вывода,

простая и удобная в монтаже, экономящая место внутри

шкафа управления.
•  Ультракомпактность: ширина 12.5мм, высота 102 мм
•  Плотность до 20 каналов на модуль
•  Максимально 32 модуля — до 640 каналов!, при этом

общая ширина всего 41,25 см

•  Широкий спектр модулей

Для конфигурирования системы

 доступно бесплатное

программное обеспечение

XN300-Assist

, которое Вы

можете скачать с сайта Eaton, в соответствующем

разделе.

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



125

124

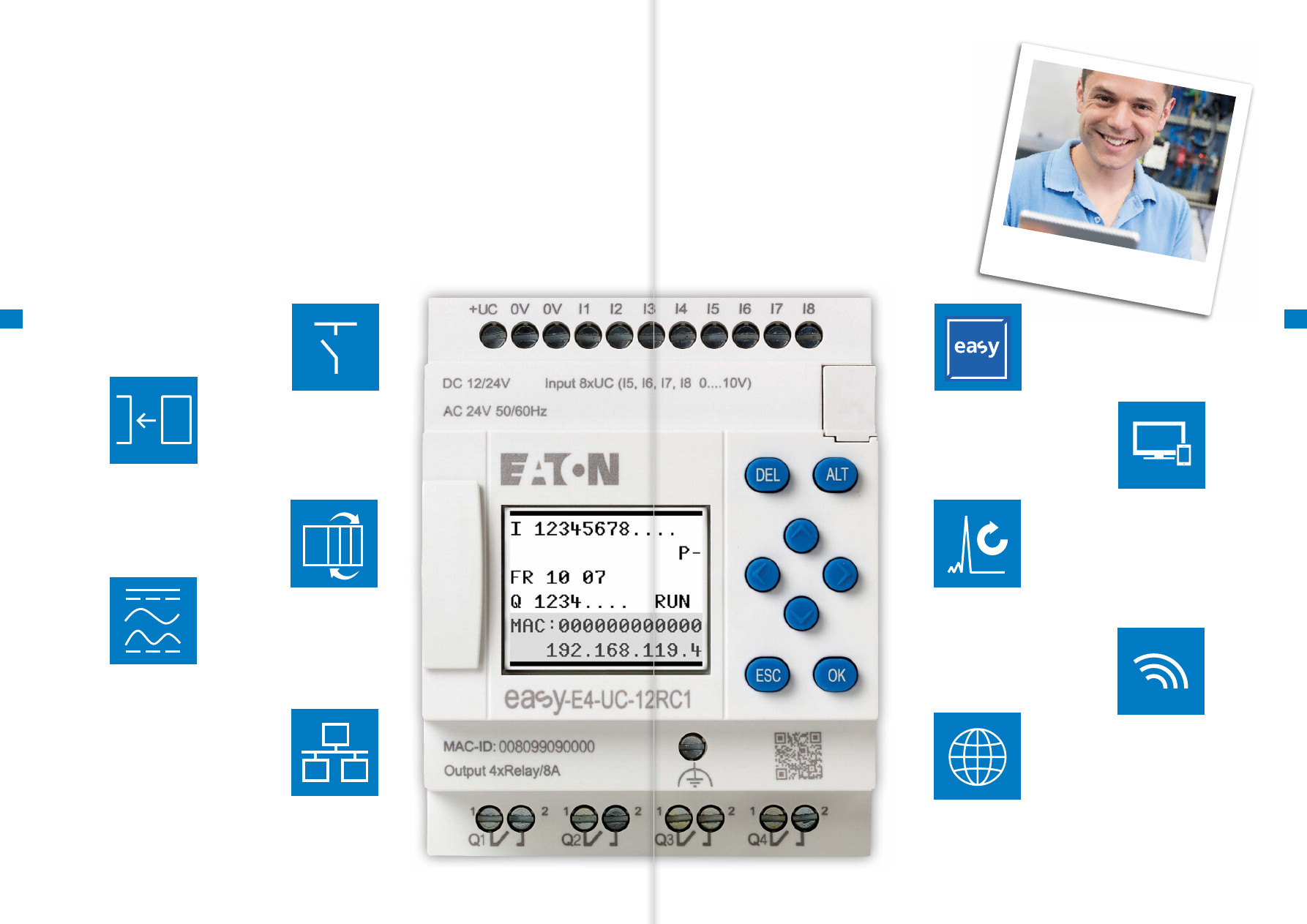

Программируемое реле EasyE4

Программируемое реле EasyE4

7

 7

Оборудование для промышленной автоматизации

Оборудование для промышленной автоматизации

Программируемое реле EasyE4

Контроль температуры в пищевой промышленности, простые задачи

управления в машиностроении, контроль освещения в зданиях —

управляющее реле нового поколения easyE4 от Eaton делает управление

проще, удобнее и быстрее. Испытайте преимущества новой технологии,

которая позволяет экономить ценное время для более важных дел.

«easyE4

значительно

сокращае

т

 расход времени

и усилий на зада

чи,

связанные

с программированием»

.

Функции прерывания



обеспечивают быстрое

распознавание и

реагирование на

неисправности.

188 доступных входов/

выходов в единой системе

easyE4

обеспечивают

покрытие для широкого

спектра приложений.

Смешанное соединение

модулей aC/DC/UC



обеспечивает гибкость

применения.

Максимальная гибкость, до

11 модулей локального

расширения на базовый

блок.

Соединение

 Ethernet



обеспечивает широкий

диапазон расширенных

параметров связи.

Практически



неограниченные

возможности



комбинирования базовых

блоков и модулей

расширения делают

управление устройствами

easyE4 простым.

Доступны

 четыре языка

программирования: easySoft

говорит на вашем языке!

Доступны различные опции

визуализации

: через

интегрированные дисплеи,

веб-сервера и Ethernet.

Синхронизация DCF77 и

сервисы Ethernet

 дают

возможность установить

точную дату и время.

Устройства

подходят для

глобального использования



и поставляются со всеми

необходимыми

разрешениями.

Экономьте время для более важных дел.

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



127

126







Программируемое реле EasyE4

Программируемое реле EasyE4

7

 7

Оборудование для промышленной автоматизации

Оборудование для промышленной автоматизации

Напряжение

питания

Вход

Выход

Характеристики

Наименование

Артикул

Цифровой

Цифровой.

Может быть

использован как

аналоговый

Транзистор

Реле

(8 a)

Дисплей +

Клавиатура

Часы

реального

времени

Ethernet

12/ 24 В DC

24 В AC

4

4

-

4

+

+

+

EaSY-E4-UC-12rC1

197211

4

4

-

4

-

+

+

EaSY-E4-UC-12rCX1

197212

24 В DC

4

4

4

-

+

+

+

EaSY-E4-DC-12TC1

197213

4

4

4

-

-

+

+

EaSY-E4-DC-12TCX1

197214

100 ... 240 В

AC / 100 ...

240 В DC

8

-

-

4

+

+

+

EaSY-E4-aC-12rC1

197215

8

-

-

4

-

+

+

EaSY-E4-aC-12rCX1

197216

Напряжение

питания

Вход

Выход

Наименование

Артикул

Цифровой

Аналоговый

Реле

(5 a)

Транзистор

Аналоговый

12/ 24 В DC

24 В AC

4

-

4

-

-

EaSY-E4-UC-8rE1

197217

12/ 24 В DC

24 В AC

8

-

8

-

-

EaSY-E4-UC-16rE1

197218

24 В DC

4

-

-

4

-

EaSY-E4-DC-8TE1

197219

24 В DC

8

-

-

8

-

EaSY-E4-DC-16TE1

197220

250 В AC /

300 В DC

4

-

4

-

-

EaSY-E4-aC-8rE1

197221

100-240 В

AC/DC

8

-

8

-

-

EaSY-E4-aC-16rE1

197222

24 В DC

-

4

-

-

2

EaSY-E4-DC-6aE1

197223

24 В DC

-

4

-

-

-

EaSY-E4-DC-4PE1

197224

Программируемое реле EasyE4

Идеальное решение для задач управления в крупных

открытых и закрытых системах с числом

входов/

выходов до 1504

.

•  Есть возможность подключения

дополнительных

модулей

 цифровых/аналоговых входов/выходов

до 11 шт.

•  Возможность

объединения до 8 базовых модулей +

модули расширения

 через NET

Модули расширения входов-выходов для EasyE4

•  Коннектор в комплекте поставки
•  Для использования с EasyE4
•  Модули расширения AC, DC и UC могут

использоваться вместе и со всеми базовыми

устройствами

ТЕПЕРЬ У

МЕНЯ МНОГО

СВОБОДНОГО

ВРЕМЕНИ.

Описание

Наименование

Артикул

Базовое устройство UC (12/ 24 В DC, 24 В AC), соединительный кабель , лицензионный ключ

easySoft, брошюра easyE4

EaSY-BOX-E4-UC1

197227

Базовое устройство DC (24 В DC), соединительный кабель, лицензионный ключ easySoft, брошюра

easyE4

EaSY-BOX-E4-DC1

197228

Базовое устройство AC (100-240 В AC/DC), соединительный кабель, лицензионный ключ easySoft,

брошюра easyE4

EaSY-BOX-E4-aC1

197229

Описание

Наименование

Артикул

Панель оператора для использования с EasyE4, 24 В DC, 3,5", TFT, цветная, Ethernet

XV-102-a0-35TQrB-1E4

198513

Панель оператора для использования с EasyE4, 24 В DC, 5,7", TFT, цветная, Ethernet

XV-102-a3-57TVrB-1E4



199734

Описание

Коннектор, шт.

Заглушка, шт.

Наименование

Артикул

Пакет коннекторов и заглушек для соединения

между базовым модулем и модулями

расширения EasyE4

3

3

EaSY-E4-CONNECT1

197225

Описание

Наименование

Артикул

Лицензионный ключ

 для программного обеспечения easySoft 7

ПО доступно для скачивания по ссылке:

http://applications.eaton.eu/sdlc

EaSYSOFT-SWLiC

197226

Программное обеспечение для EasyE4

Стартовые наборы EasyE4

Панели оператора для использования с EasyE4

Дополнительные принадлежности для EasyE4

Обучающие

видео

Загрузить

easySoft

Вернуться к оглавлению

Перейти к онлайн-каталогу
