104

Устройства управления и сигнализации

Выключатели-разъединители Dumeco

Передние крышки для выключателей-разъединителей-предохранителей QSa

Для выключателя-разъединителя-предохранителя типа

Артикул

QSA 40N0, QSA 63N0, QSA 63N1,QSA 100N1-00/3

1320237

QSA 63N1-00/3, QSA100N1-00/3,QSA 125N1-00/3

1319435

QSA 100N1-A4/3

1319423

QSA 160N1-00/3

1318476

QSA 125N1-B2/3, QSA 160N1-B2/3

1319438

QSA 160N, QSA 200N, QSA 250N, QSA 315N, QSA 400N

1319429

QSA 400, QSA 600, QSA 800

1319426

Наименование

Тип контактов

Стандартный

комплект

Артикул

Вспомогательный контакт без адаптера, для

каждого контакта требуется один адаптер. Для

всех устройств типа QSA

1НО + 1НЗ

1 шт

6028293

Вспомогательный контакт с адаптером.

Для типов QSA 630/800 A

1НО + 1НЗ

1 шт

6030647

Вспомогательные контакты для выключателей-разъединителей-предохранителей QSa

Соединители для удлинения осей

Сечение оси (квадрат)

Наименование

Артикул

6 х 6 мм

8 x 8 мм

10 x 10 мм

12 x 12 мм

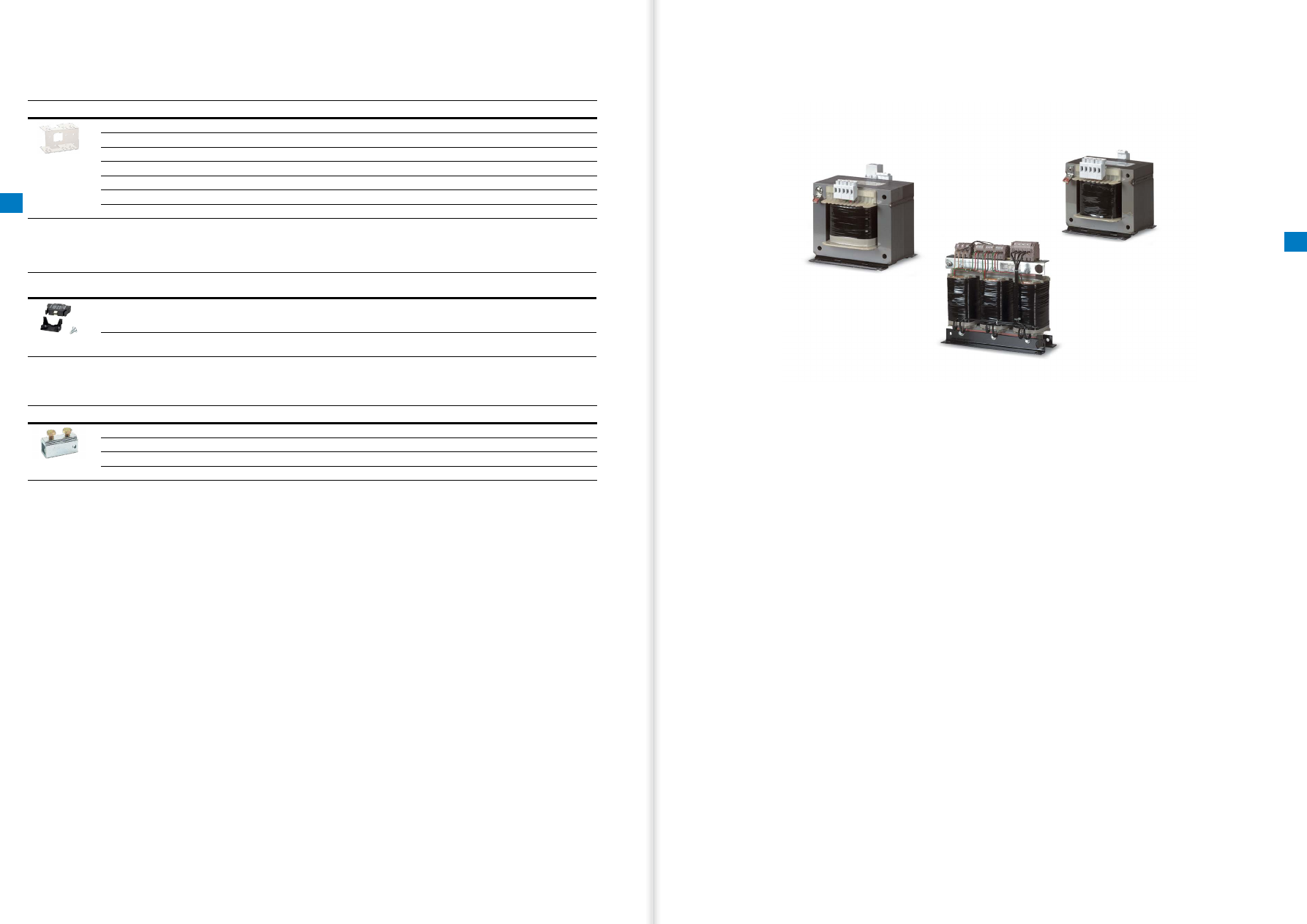

Трансформаторы

Трансформаторы напряжения для цепей управления, изолирующие

и защитные трансформаторы являются гибкими решениями

обеспечивающими максимально возможную безопасность для машин

и систем. Управляющие трансформаторы позволяют приспосабливать

машины и установки к широкому диапазону напряжений питания и

различным сетям питания. Изолирующие трансформаторы пригодны для

«безопасной» изоляции электрических цепей в опасных зонах. Защитные

изолирующие трансформаторы обеспечивают высокую степень защиты

для использования в жестких условиях окружающей среды, таких, как

шлифовальные станки, цементные вибраторы и т. д.

Обзор

106

Однофазные трансформаторы

107

Трехфазные трансформаторы

109

Дополнительная информация и аксессуары

110

Вернуться к оглавлению

www.eaton.ru/transformers

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

107

106

Трансформаторы

Однофазные трансформаторы

Трансформаторы

Обзор

Обзор

STN

STi

STZ

DTZ

Для питания цепей управления

Обеспечение изоляции и безопасности

Однофазный

Трехфазный

Возможность конфигурирования

Доступность дополнительных опций

Диапазон мощностей

0,06 ... 4 кВА

0,06 ... 13,3 кВА

0,1 ... 25 кВА

Соответствует стандартам

IEC/EN 61558-

2-2, VDE 0570

Часть 2-2, UL

506, CSA 22.2

No. 66

IEC/EN 61558-2-2/2-4/2-6,

VDE 0570-2-2/2-4/2-6

UL 506, CSA 22.2 No. 66

Обозначения

1.  Однофазные трансформаторы STZ
2.  Трехфазные трансформаторы DTZ
3.  Однофазные трансформаторы STI
4.  Однофазные трансформаторы

управления STN

5.  Дополнительные выводы
6.  Экранирующая обмотка
7.  Оболочка IP23

Основные технические характеристики

•  Класс изоляции B
•  Номинальная частота 50-60 Гц
•  Первичный отвод ±5%
•  Степень защиты IP00
•  Коэффициент времени работы 100%
•  Раздельные обмотки, пропитка

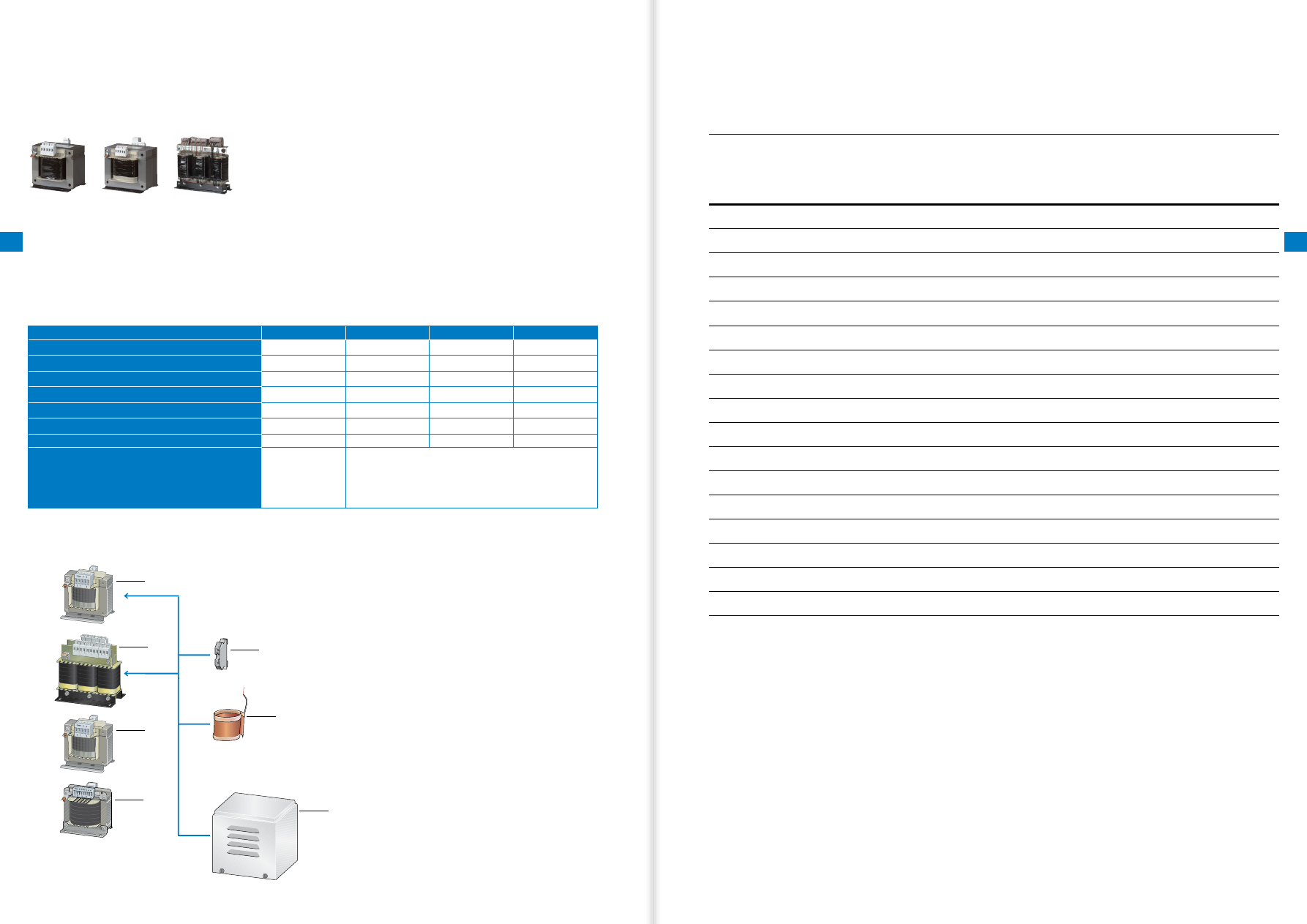

Обзор системы

Трех-

фазные

Цепи

управления,

распре-

деление и

безопас-

ность

Одно-

фазные

Цепи

управления,

распре-

деление и

безопас-

ность

Одно-

фазные

Цепи

управления

и распре-

деление

STN

STi/STZ

DTZ

Однофазные трансформаторы для питания цепей управления STN

Конфигурирование

Номинальная

мощность,

кВА

Кратковременная

мощность,

кВА

Напряжение

400/230В

Напряжение

400/24В

Напряжение

230/24В

Конфигурируемые:

номинальное входное

напряжение 100 - 690 ±

5% В

Номинальное выходное

напряжение

12 - 250 В

фактор*

0,06

0,095

0,2

0,1

0,16

0,32

0,16

0,32

0,38

0,2

0,38

0,45

0,25

0,44

0,6

0,315

0,6

STN0,315(400/230)

0,8

0,4

0,62

0,5

0,88

1,1

0,63

1,51

1,2

0,8

2,25

1,8

3,28

1,9

1,30

4,80

2,3

1,60

3,98

3,4

2,00

5,75

3,5

2,50

7,24

5,8

3,00

8,36

4,00

12,20

8,2

* Вес меди, кг

STN0,1(*/*)

Первый подстановочный знак: номинальное напряжение на входе
Второй подстановочный знак: номинальное выходное напряжение

Пример заказа

Желаемый тип: STN0,1 артикул 204939
Желаемое напряжение на входе: 200 В
Желаемое напряжение на выходе: 18,5 В
Соответствующее наименование и артикул в данном случае:
STN0,1(200/18,5) артикул 204939

Однофазные трансформаторы

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

109

108

Трансформаторы

Трехфазные трансформаторы

Трансформаторы

Однофазные трансформаторы

Однофазные трансформаторы для цепей управления, разделительные и безопасности

STi/STZ

STZ0,06(*/*)

Пример заказа

Желаемый тип: STZ0,06 артикул

914761

Желаемое напряжение на входе: 230 В
Желаемое напряжение на выходе: 12 В
Соответствующее наименование и артикул в данном случае:
STZ0,06(230/12) артикул

914761

Номинальная

мощность,

кВА

Кратковременная

мощность, кВА

Напряжение

400/230В

Напряжение

400/24В

Напряжение

230/230В

Конфигурируемые:

номинальное входное

напряжение 50 - 950 В

Номинальное выходное

напряжение 12 - 1000 В

фактор*

0,06

0.13

0,5

0,1

0.24

0,6

0,16

0.36

0,6

0,2

0.44

0,25

0.6

0,315

0.75

STi0,315(400/230)

046639

STi0,315(400/24)

035250

STi0,315(230/230)

40641

STZ0,315(*/*)

914766

1,3

0,4

0.75

1,3

0,5

1,6

1,5

0,63

1,7

0,8

2,3

2,8

1,30

3,7

1,60

5,5

4,5

2,00

5,5

2,50

5,5

3,00

11,5

4,00

10,4

5,30

13,00

STZ5,3(*/*)

201060

12,5

8,30

21,00

STZ8,3(*/*)

201062

13,30

34,00

STZ13,3(*/*)

201064

* Вес меди, кг

Конфигурирование

Номинальная

мощность, кВА

Кратковременная

мощность, кВА

Cu фактор*

Конфигурируемые:

Номинальное входное напряжение 50-950 ± 5% В

Номинальное выходное напряжение 18,5-1000 В

Наименование

Артикул

0,1

0,2

0,5

DTZ0,1(*/*)*

914799

0,16

0,32

0,8

DTZ0,16(*/*)*

914800

0,25

0,5

1,9

DTZ0,25(*/*)*

914801

0,4

0,8

2,1

DTZ0,4(*/*)*

914802

0,5

2,3

DTZ0,5(*/*)*

914803

0,63

1,38

2,2

1,6

3,5

6,7

DTZ1,6(*/*)*

914806

4,4

8,6

DTZ2,0(*/*)*

914807

2,5

5,5

8,6

6,2

6,3

15,7

12,5

* Вес меди, кг

DTZ0,1(*/*)*

Первый подстановочный знак: номинальное напряжение

на входе
Второй подстановочный знак: номинальное выходное

напряжение
Третий подстановочный знак: конфигурация (см.

«стандартные схемы соединения обмоток трехфазных

трансформаторов»)

Пример заказа

Желаемый тип: DTZ0,1
Желаемое напряжение на входе: 200 В
Желаемое напряжение на выходе: 18,5 В
Желаемая схема соединения обмоток: Dy(n)5
Соответствующий тип в данном случае:
DTZ0,1(200/18,5)DY(N)5

Трехфазные трансформаторы для цепей управления, разделительные и безопасности DTZ

Конфигурирование

Трехфазные трансформаторы

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

111

110

Трансформаторы

Дополнительная информация и аксессуары

Трансформаторы

Дополнительная информация и аксессуары

Диапазон тока, А

Для использования с

Наименование

Артикул

<16

STZ

Первичная сторона

Для 1-фазных

трансформаторов

+Za16P(*)

931897

<16

STZ

Вторичная сторона

Для 1-фазных

трансформаторов

+Za16S(*)

931895

<16

DTZ

Первичная сторона

Для 3-фазных

трансформаторов

+DZa16P(*)

930200

<16

DTZ

Вторичная сторона

Для 3-фазных

трансформаторов

+DZa16S(*)

200406

Вместо * укажите уровень необходимого напряжения дополнительного отвода.

Дополнительные отводы

Пример для однофазного трансформатора

Желаемый тип: STZ0,25(400/24)
Желаемое напряжение дополнительного отвода: 22 В
Ток для выбора отвода считается так:
I = S/U
I : Ток
S : Полная мощность
U : Напряжение ответвления
Так как максимальный ток дополнительного отвода 16 А,

то необходимо сделать проверку по току
I = 250/22 = 11,4 A →

+ZA16

Для вторичного ответвления, верный тип:

+Za16S(22)

Дополнительный отвод на первичной стороне

выбирается таким же образом.

Пример для трехфазного трансформатора

Желаемый тип: DTZ0,25(400/24)
Желаемое напряжение дополнительного отвода: 22 В
Ток для выбора отвода считается так:
I = S/(√3 x U)
I : Ток
S : Полная мощность
U : Напряжение ответвления
I = 250/(√3 x 22) = 6,6 A →

+DZa16

Для вторичного ответвления верен следующий тип:

+DZa16S(22)

Дополнительный отвод на первичной стороне

выбирается таким же образом.

Дополнительная информация и аксессуары

Диапазон тока, А

Для использования с

Наименование

Артикул

<16

STZ

Вторичная сторона

Для 1-фазных

трансформаторов

+ZW16S(*V*Va)

279276

Вместо * укажите уровень необходимого напряжения (V) и мощности (VA) дополнительной обмотки.

Максимально можно заказать до 5 дополнительных обмоток.

Дополнительные обмотки

Пример заказа

Трансформатор STZ...(400 В/200 В) с 1000 ВА и
Дополнительной вторичной обмоткой на 100 В и 200 ВА.
Это означает, что требуется мощность 1200 ВА.
Выбираем тип:

STZ1,3(400/200)

Для установления цены дополнительной обмотки, ток
высчитывается следующим образом:
I = S/U
I : Ток
S : Полная мощность дополнительной обмотки
U : Напряжение дополнительной обмотки
I = 200/100 = 2 A → +ZW16
Для вторичной дополнительной обмотки верен

следующий тип:

+ZW16S(100V200Va)

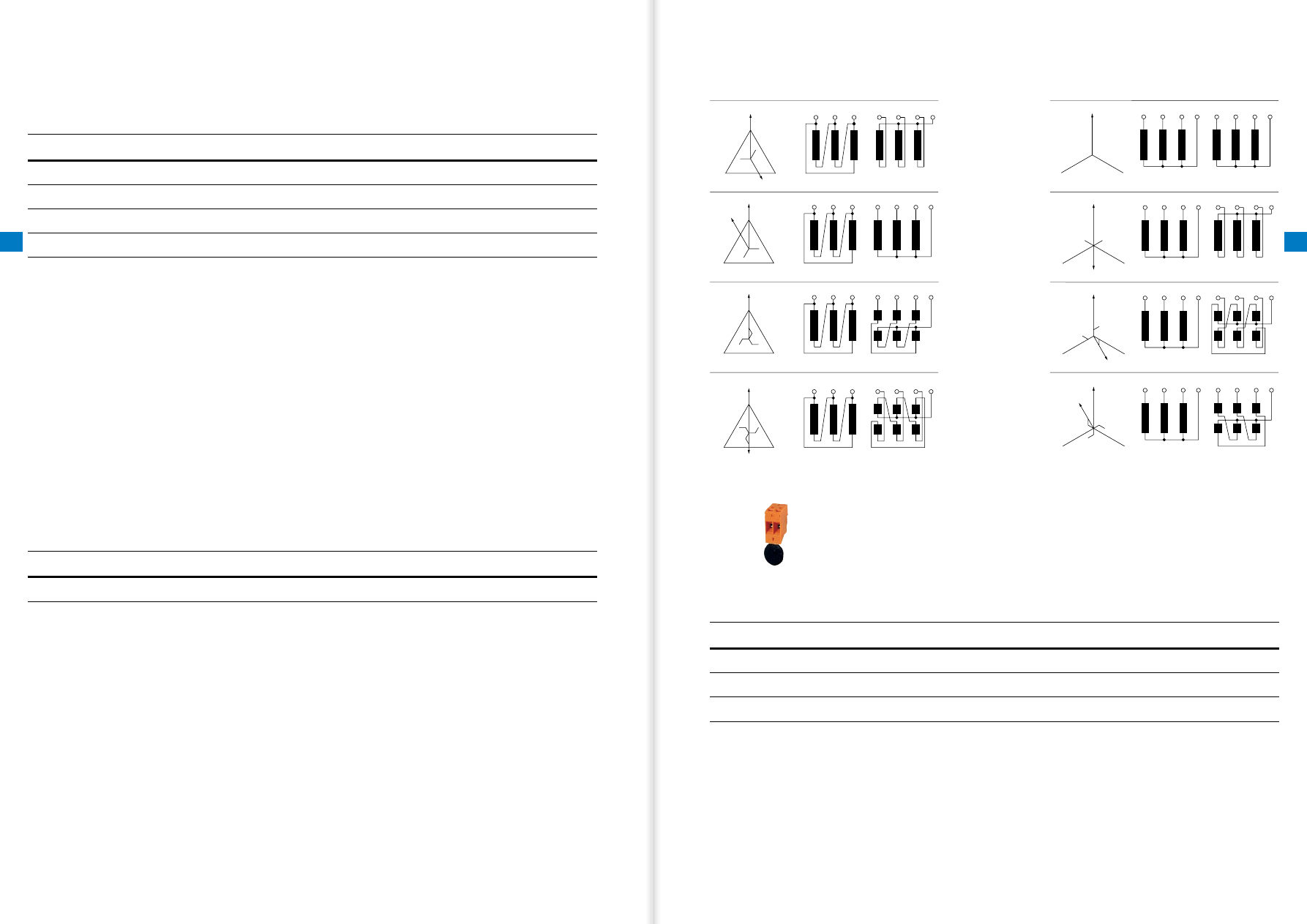

Cтандартные схемы соединения обмоток трехфазных трансформаторов
