Уровнемер 5300 с преобразователем из HART® в Modbus®
8. Нажать OK для соединения после того, как устройство было обнаружено.

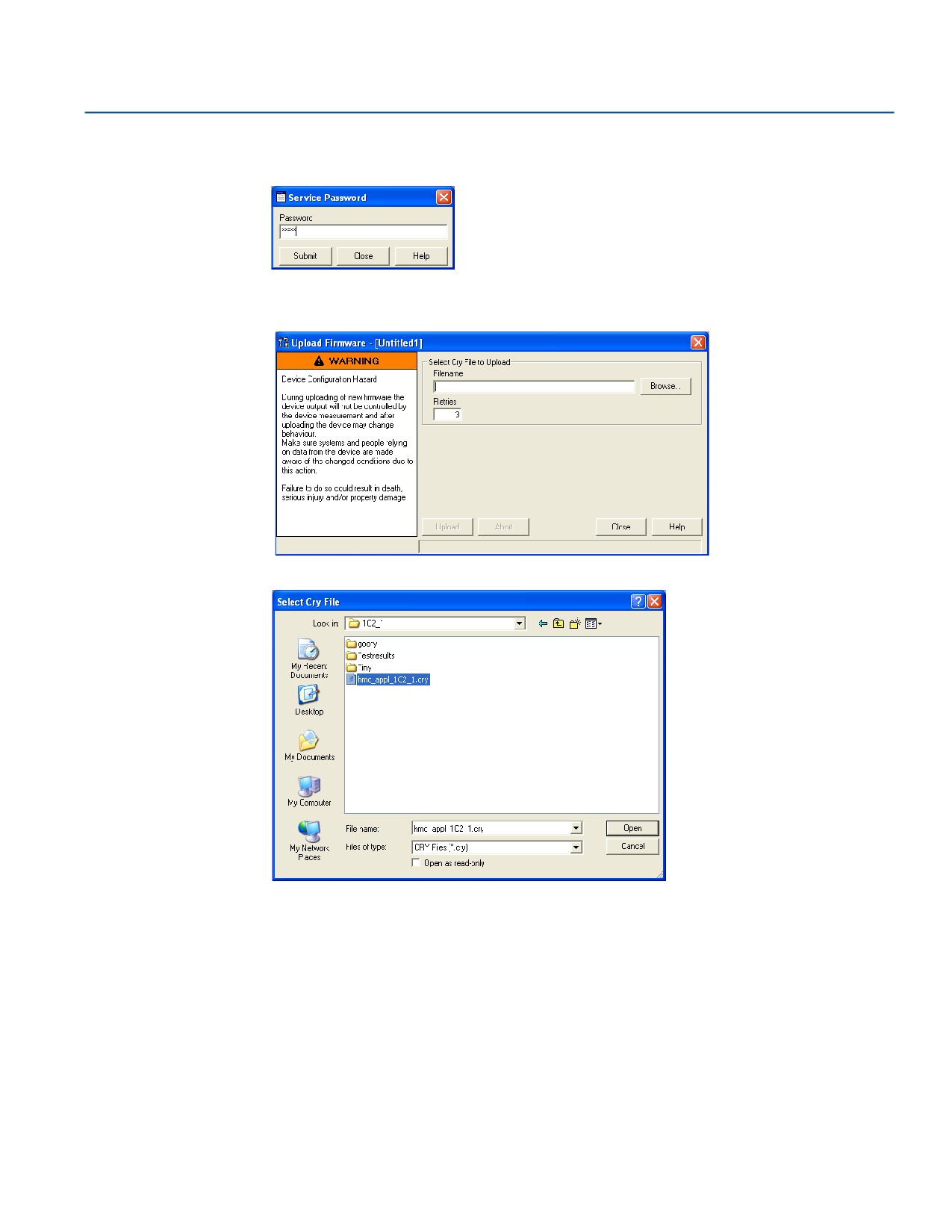

9. Из меню Service (сервис) выбрать опцию Enter Service Mode (войти в режим сервиса).
10. Ввести пароль: admin.
11. Из меню Service (сервис) выбрать опцию Upload Firmware (загрузить встроенное ПО).
12. Нажать Browse (обзор).
13. Выбрать файл обновления с расширением .cry.
Уровнемер 5300 с преобразователем из HART® в Modbus®
396
Уровнемер 5300 с преобразователем из HART® в Modbus®

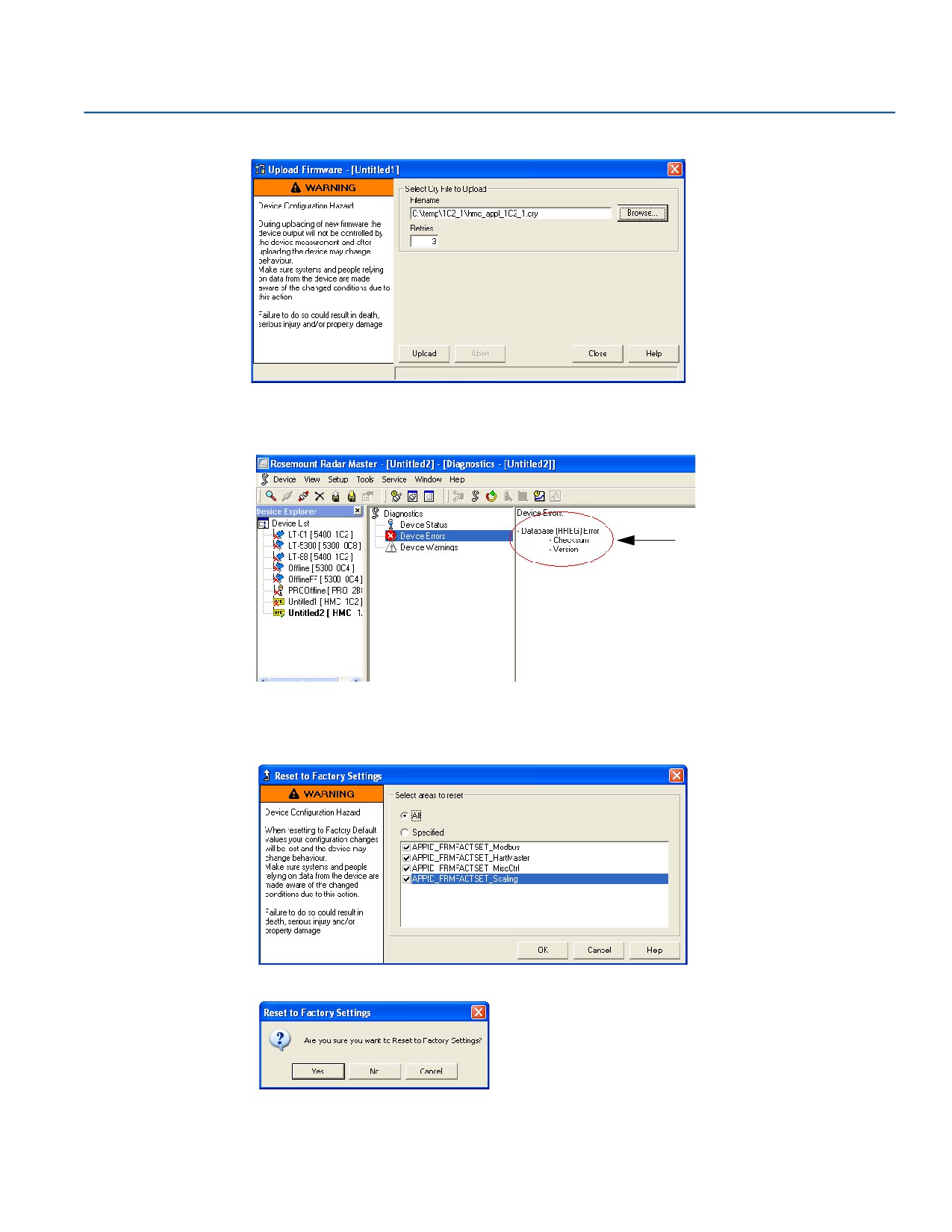

14. Нажать Open (открыть).
15. Нажать кнопку Upload (загрузить) для начала обновления встроенного ПО.
16. После завершения загрузки выбрать пункт Diagnostics (диагностика) в меню Tools (инструменты).
Контрольная
сумма
17. Нажать Device Errors (ошибки устройства) и проверить наличие контрольной суммы (Checksum).
18. Если она присутствует в списке, выбрать Factory Settings (заводские настройки) в меню Tools
(инструменты).
19. Выбрать All (все) и нажать OK.
20. Выбрать Yes (да).
397
Уровнемер 5300 с преобразователем из HART® в Modbus®
Уровнемер 5300 с преобразователем из HART® в Modbus®
Примечание
При выполнении сброса до заводских настроек может выводиться сообщение об ошибке. Операция
выполнена успешно, если ошибка контрольной суммы исчезает.
21. Для перезапуска HMC выбрать Restart (перезапуск) в меню Tools (инструменты).
22. Ошибки контрольной суммы больше не должно быть (выбрать Diagnostics (диагностика) в меню
Tools (инструменты), чтобы проверить это. См шаг 16). Если она сохраняется, выполнить следующие
шаги.

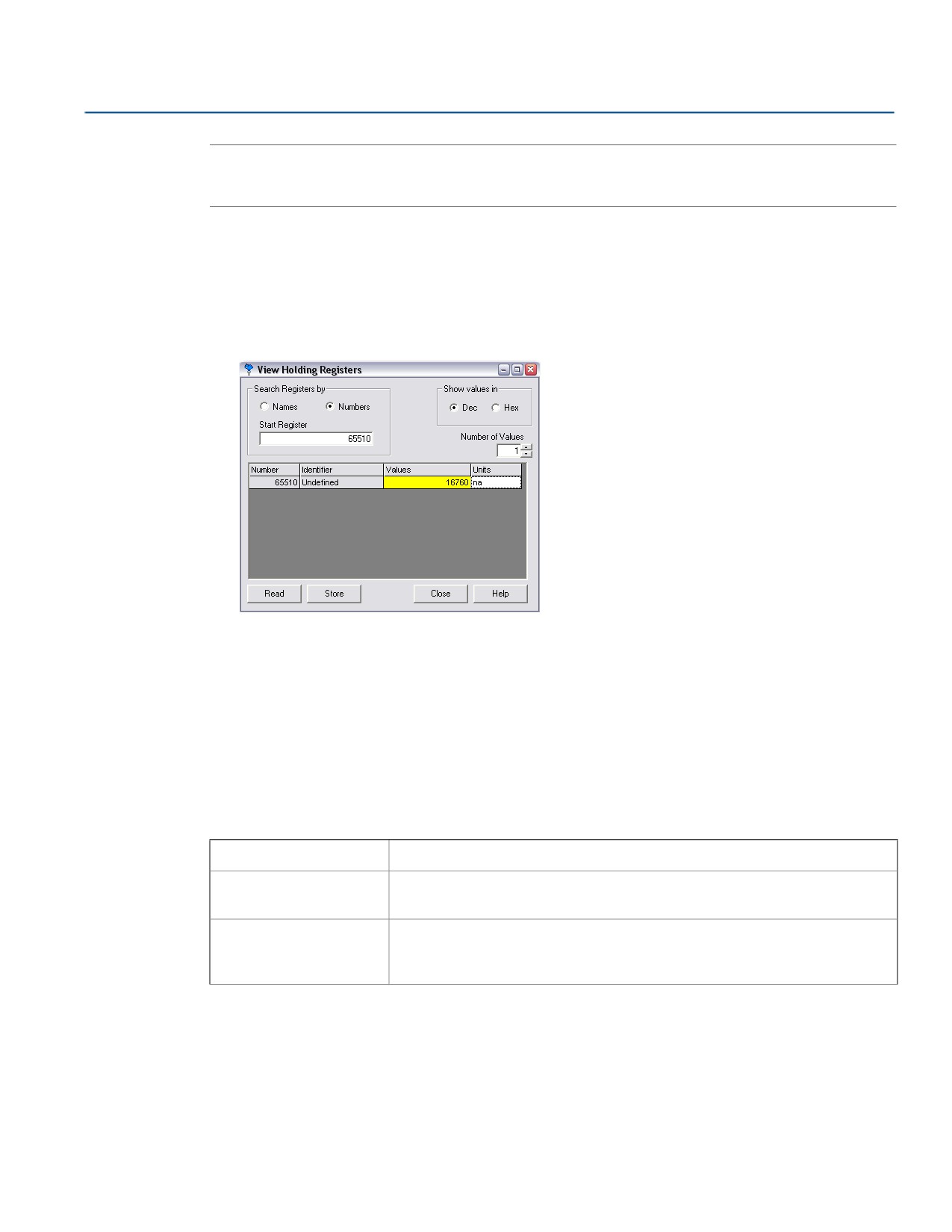

23. Выбрать View Holding Registers (просмотр регистров временного хранения) в меню Service
(сервис) в записать значение 16760 в регистр 65510.
24. Перезапустить HMC.
25. Если HMC сконфигурирован для связи по протоколам Modbus ASCII или Levelmaster, после
завершения загрузки выполнить следующие шаги:
a. Закрыть RRM и отключить преобразователь RS-485 от HMC.
b. Выключить и включить питание HMC, чтобы он вышел из Modbus RTU.
J.14
Характеристики
Таблица J-26. Технические характеристики
Электропитание
8—30 В (макс. номинальное значение)
< 0,5 Вт (при адресе HART = 1)
Потребляемая мощность
< 1,2 Вт (с учетом четырех ведомых устройств HART)
Двухпроводная полудуплексная RS-485 Modbus. Использовать экранированную
Сигнальная проводка
витую пару, рекомендуемый импеданс 120 Ом (как правило, 24 AWG) для
обеспечения соответствия стандарту EIA-485 и нормативам EMC.
