Расширенная конфигурация

„ Для динамической компенсации испарения требуется минимальное расстояние Х от фланца до уровня

поверхности для обеспечения возможности измерения изменений диэлектрической проницаемости

пара. Если уровень в этой зоне повышается, устройство переключается на статическую компенсацию с

использованием последнего измеренного значения диэлектрической проницаемости пара.

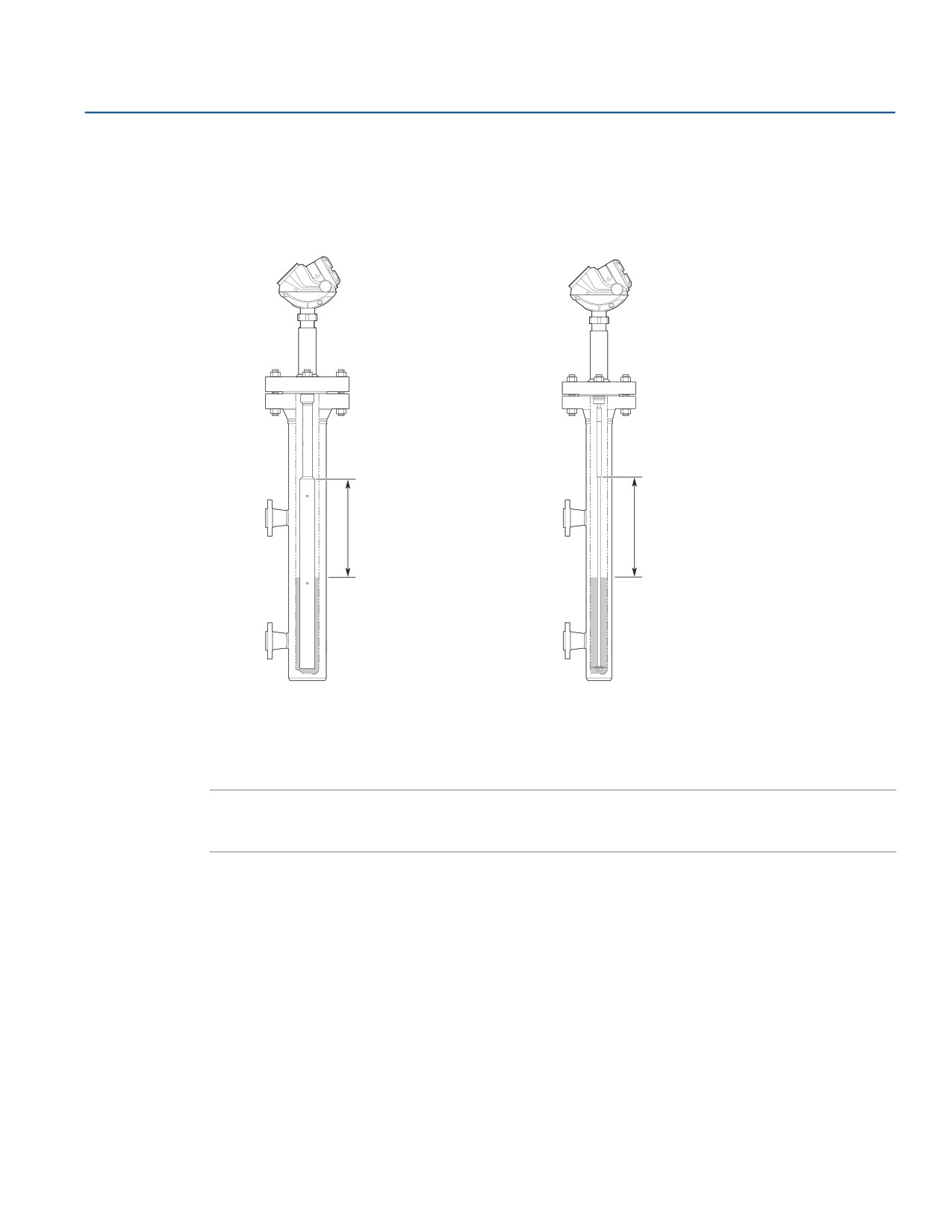

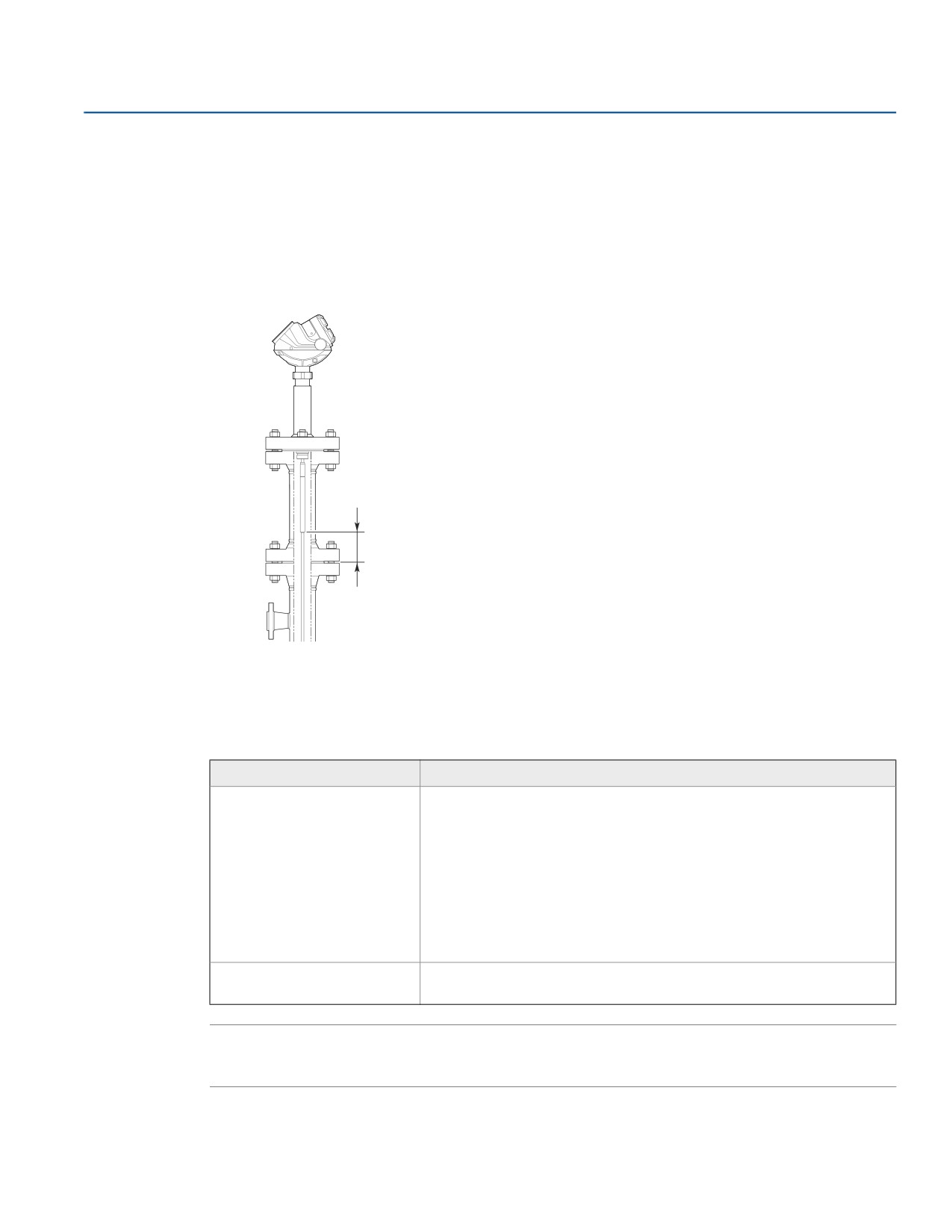

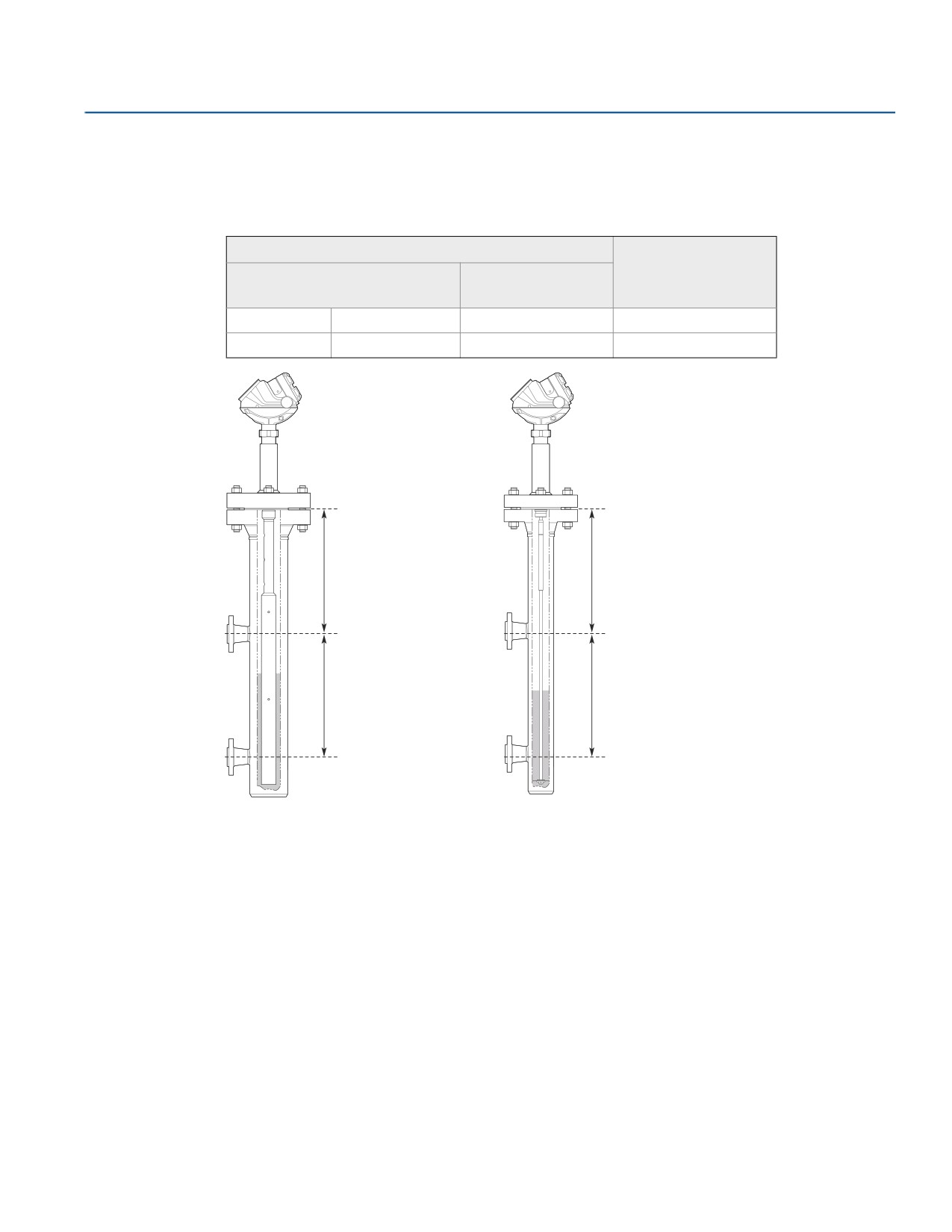

Тип эталонного отражателя

Минимальное

расстояние Х

Длина

Вариант кодового

обозначения⁽¹⁾

Укороченный

350 мм

R1

560 мм

Удлиненный

500 мм

R2

710 мм

1.

Необходимо проверить код модели на заводской табличке уровнемера.

X

X

Уровень: 100 %

Уровень: 100 %

Минимальный диапазон измерения:

Минимальный диапазон измерения:

300 мм

300 мм

Уровень: 0 %

Уровень: 0 %

„ Минимальный диапазон измерения для динамической компенсации испарения составляет 300 мм.

„ Удлиненный отражатель (500 мм) обеспечивает большую точность и рекомендован к использованию

для всех камер, размер которых позволяет его установить.

„ Если расстояние от фланца до верхнего впускного отверстия меньше 710 мм, необходимо

использовать укороченный отражатель. Данное расстояние является минимальным при

необходимости динамической компенсации в пределах всего диапазона измерений от нижнего до

верхнего впускных отверстий. Если этого не требуется, может использоваться удлиненный отражатель,

а динамическая компенсация выполнима вплоть до 710 мм от фланца.

Расширенная конфигурация

308

Расширенная конфигурация

„ При заказе волноводного радарного уровнемера 5300 вместе с камерой Rosemount 9901 данные

требования к наличию пространства выполняются путем выбора опций камеры с кодами G1 или G2. G1

используется с укороченным эталонным отражателем, а G2 — с длинным.

При использовании существующей камеры, которая не отвечает этим требованиям, можно установить

дополнительный отрезок трубы. Для зонда 4U трубная секция должна быть как минимум на 50 мм

длиннее или короче, чем эталонный отражатель для обеспечения отсутствия помех от сварных швов

вблизи конца отражателя. Для трубной секции, используемой с зондом 3V, данное требование не

применяется.

Для зонда 4U трубная секция должна быть минимум на

50 мм длиннее или короче, чем эталонный отражатель.

Для трубной секции, используемой с зондом 3V, данное

требование не применяется.

C.8.3

Калибровка функции динамической компенсации испарения

Проверка необходимости калибровки на месте использования

Тип

Действие

Зонд типа 3V (коаксиальный) с

Функция динамической компенсации испарения в данном уровнемере 5300

выносным корпусом / без

откалибрована на заводе-изготовителе.

выносного корпуса

Калибровка требуется лишь в следующих случаях:

„ произведен сброс настроек уровнемер до заводских. При сбросе

удаляется заводская калибровка функции динамической компенсации

испарения;

„ на поставляемый зонд с функцией динамической компенсации испарения

установлен запасной или сменный корпус уровнемера 5300.

Зонд типа 4U (жесткий

Калибровку всегда необходимо производить в месте использования на этапе

одинарный)

пусконаладочных работ.

Примечание

При установке устройства с динамической компенсацией испарения нельзя загружать в него резервную

копию файла с другого устройства.

309

Расширенная конфигурация

Расширенная конфигурация

Подготовка к калибровке

„ Уровень поверхности должен быть минимум на 0,5 м ниже конца эталонного отражателя.

(Рекомендуется опорожнить камеру.)

Зонд типа 3V

Зонд типа 4U

для камер размером 3—4 дюйма

для камер размером 2 дюйма

Минимум 0,5 м

Минимум 0,5 м

„ Калибровку следует выполнять в условиях давления и температуры окружающей среды, т. е. когда

диэлектрическая проницаемость пара близка к 1.

Проведение калибровки

Примечание

При использовании выносного корпуса следует убедиться, что он полностью собран перед калибровкой

функции компенсации испарения.

Калибровка с использованием полевого коммуникатора

В полевом коммуникаторе калибровку можно провести с использованием быстрой последовательности

клавиш HART [2, 7, 3].

Калибровка с использованием дескриптора устройства (DD)

Дескрипторы устройства (DD) используются в хост-системах для конфигурирования и устранения

неисправностей устройств. Перед калибровкой функции динамической компенсации испарения следует

убедиться, что установлена последняя версия дескриптора устройства. Последняя версия DD доступна

на: https://www.emerson.ru/ru-ru/support/software-downloads-drivers

Процедура

Для выполнения калибровки в дескрипторах устройства (DD) или Rosemount Radar Master (RRM)

необходимо выполнить следующие действия:

Расширенная конфигурация

310

Расширенная конфигурация

1.

Проверить, было ли выполнено базовое конфигурирование устройства.

2.

Убедиться, что выбран правильный тип зонда.

a.RRM: выбрать Setup (настройки) > Tank (резервуар).

DD: выбрать Configure/Setup (конфигурирование/настройка) > Tank (резервуар).

b.Нажать на вкладку Probe (зонд).

c.В перечне Probe type (тип зонда) выбрать Coaxial HTHP (коаксиальный HTHP) для зонда типа

3V и (Rigid Single HTHP 0.3? (8mm) (жесткий одинарный HTHP 0,3 дюйма (8 мм)) для

зонда типа 4U.

d.RRM: нажать Store (сохранить).

DD: нажать Send (отправить).

3.

Проверить, выбран ли тип монтажа Pipe/Chamber (в трубе/камере), и выбрать внутренний диаметр.

a.RRM: выбрать Setup (настройки) > Tank (резервуар).

DD: выбрать Configure/Setup (конфигурирование/настройка) > Tank (резервуар).

b.Нажать на вкладку Geometry (геометрические параметры).

c.В перечне Mounting Type (тип монтажа) выбрать Pipe/Chamber (труба/камера).

d.DD: нажать Send (отправить).

e.В перечне Inner Diameter (внутренний диаметр), Pipe/Chamber/Nozzle (труба/камера) выбрать

соответствующий внутренний диаметр.

f.RRM: нажать Store (сохранить).

DD: нажать Send (отправить).

4.

RRM: выбрать Setup (настройка) > Advanced (расширенные параметры).

DD: выбрать Configure/Setup (конфигурирование/настройка) > Advanced (расширенные

параметры).

5.

Нажать на вкладку Vapor Compensation (компенсация испарения).

6.

Убедиться, что выбран правильный тип отражателя.

a.В перечне Reference Reflector Type (тип эталонного отражателя) выбрать эталонный

отражатель в соответствии с таблицей ниже.

Тип зонда

Тип эталонного отражателя

Длина

Параметр RRM

Параметр DD

3V

Укороченный

Коакс., l = 350 мм

Коакс., l = 350 мм (RR B3 в предыдущих

версиях DD)

Удлиненный

Коакс., l = 500 мм

Коакс., l = 500 мм (RR B4 в предыдущих

версиях DD)

4U

Укороченный

d = 13 мм, l = 350 мм

d = 13 мм, l = 350 мм

(RR A6 в предыдущих версиях DD)

Удлиненный

d = 13 мм, l = 500 мм

d = 13 мм, l = 500 мм

(RR B2 в предыдущих версиях DD)

b.RRM: нажать Store (сохранить).

DD: нажать Send (отправить).

7.

RRM: поставить флажок в окошке Use Vapor Compensation (применить компенсацию испарения).

Нажать Store (сохранить).

DD: поставить флажок в окошке Use Vapor Compensation (применить компенсацию испарения).

Нажать Send (отправить).

8.

Нажать кнопку Calibrate Vapor Compensation (калибровать функцию компенсации испарения) и

следовать указаниям на экране.

311

Расширенная конфигурация

Расширенная конфигурация

9. После завершения калибровки перезапустить устройство.

- RRM: выбрать Tools (инструменты) > Restart Device (перезапустить устройство).

DD: выбрать Configure/Setup (конфигурирование/настройка) > Basic Setup (базовая настройка). Во

вкладке 7. Finish (завершить) нажать Restart Device (перезапустить устройство).

10. Проверить, отмечен ли эхосигнал от эталонного отражателя на графике эхосигнала.

a.В RRM выбрать Setup (настройка) > Echo Curve (график эхосигнала).

b.Если график эхосигнала не считывается автоматически, нажать Read (считывание).

c.Проверить, чтобы эхосигнал от эталонного отражателя был отмечен на графике эхосигнала как

P2 Reference Reflector (эталонный отражатель Р2), как показано на рис. C-15.

Конец отражателя зонда будет находится либо на уровне 0,35 м, либо на уровне 0,5 м, в

зависимости от того, укороченный или удлиненный отражатель установлен на зонд.

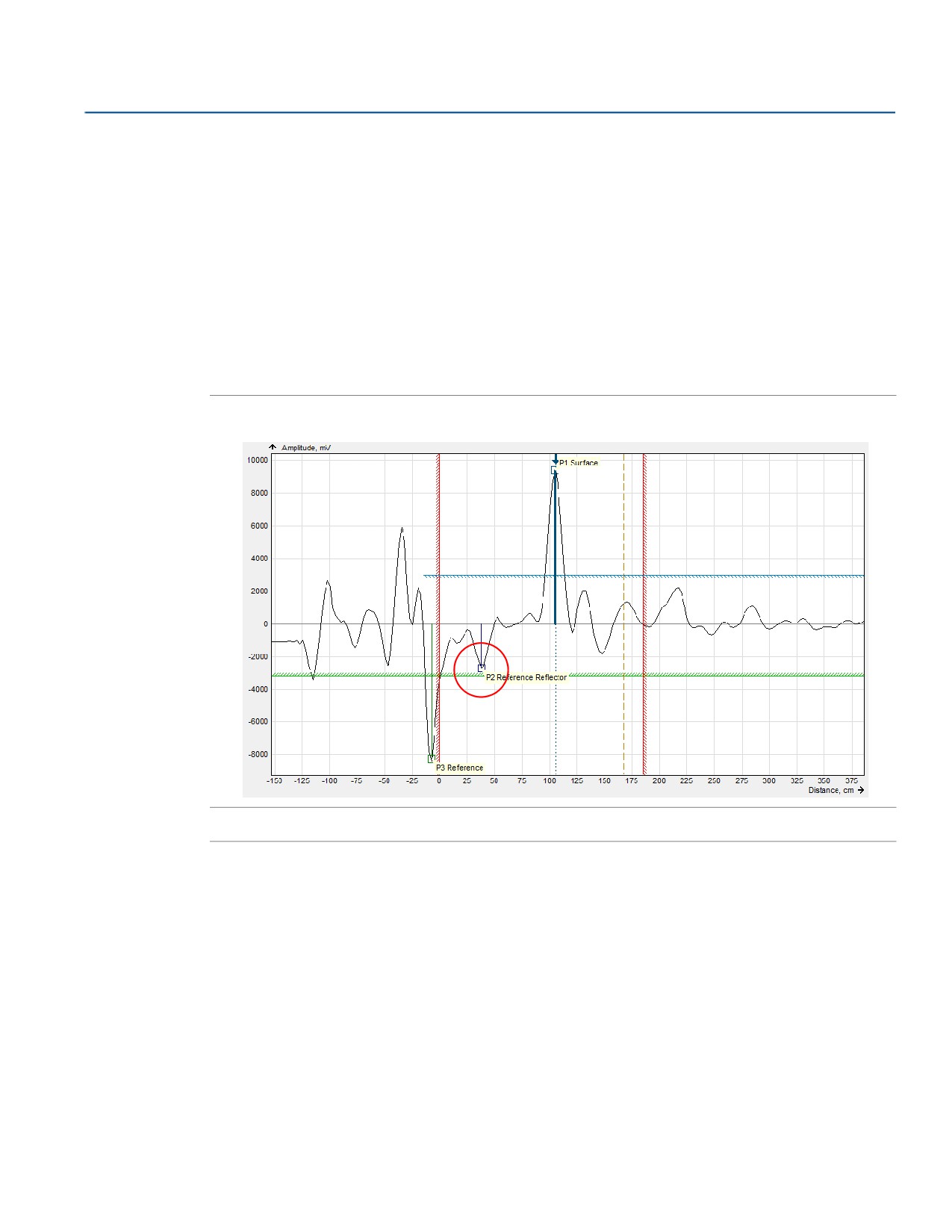

Рисунок C-15. График эхосигнала, показывающий эхосигнал от эталонного отражателя

(график построен для 2-дюймовой камеры с укороченным эталонным отражателем)

Примечание

После завершения калибровки функции динамической компенсации испарения следует убедиться, что

настройки типа зонда, типа монтажа, внутреннего диаметра, типа эталонного отражателя и выносного

соединения (если используется) сохранены в том виде, в каком они были во время калибровки.

При изменении конфигурации данных параметров функция динамической компенсации испарения будет

выключена и будет выведена ошибка устройства Vapor Compensation Not Factory Calibrated (отсутствует

заводская калибровка функции компенсации испарения). Необходимо исправить измененный параметр

и перезапустить устройство.

Расширенная конфигурация

312

Расширенная конфигурация

C.9

Параметры качества сигнала

Функция Signal Quality Metrics (параметры качества сигнала) показывает целостность сигнала

поверхности по сравнению с шумом. Она может использоваться для планирования технического

обслуживания с целью очистки зонда или для обнаружения и контроля турбулентности, вскипания,

вспенивания или эмульсификации.

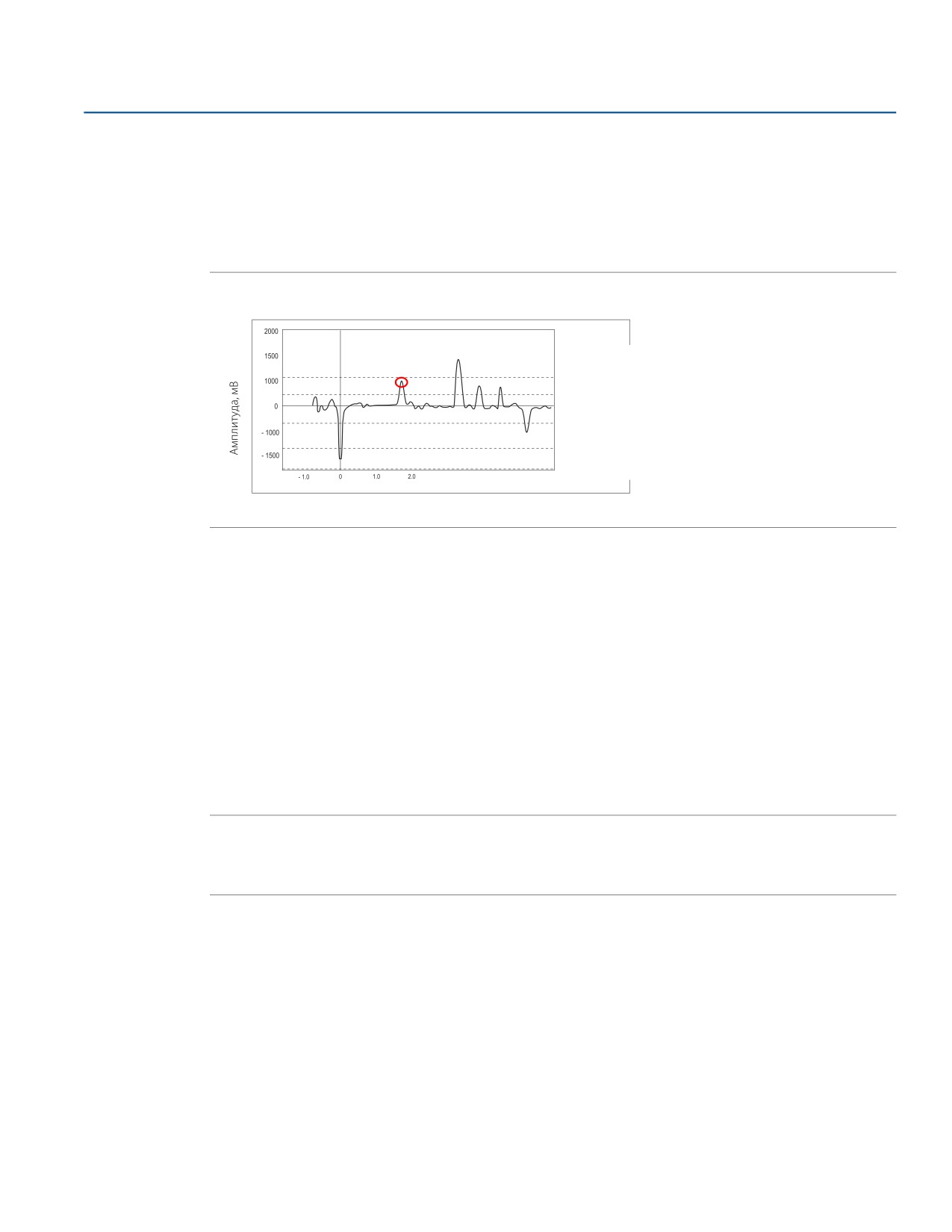

Рисунок C-16. График эхосигнала, показывающий амплитуду пика сигнала поверхности,

амплитуду пика сигнала шума и пороговое значение эхосигнала поверхности

P1

Пороговое значение сигнала

поверхности = график

порогового значения

амплитуды (ATC)

Пороговое значение опорного

эхосигнала

3.0

4.0

5.0

6.0

Расстояние, м

Можно выбрать следующие диагностические параметры:

Signal Quality (качество сигнала) является параметром амплитуды эхосигнала поверхности (P1) по

сравнению с пороговым значением эхосигнала поверхности (ATC) и минимального запаса между

сигналом шума и ATC над поверхностью (показан кружком) по сравнению с ATC.

Параметр качества сигнала охватывает значения от 0 до 10, где 0 означает малый запас, а 10 — большой

запас. Он показывает размер запаса до того момента, когда сигнал шума будет отображен как сигнал

поверхности.

Surface / Noise Margin (диапазон поверхностных помех) — это отношение между амплитудой эхосигнала

поверхности и амплитудой самого мощного сигнала шума над поверхностью. Параметр диапазона

поверхностных помех охватывает значения от 0 до 10, где 0 означает малый диапазон, а 10 — большой

диапазон. Он показывает количество помех, с которым устройство способно справиться в резервуаре.

Примечание

Амплитуда сигнала и диапазон поверхностных помех зависят от типа зонда и условий применения, а

также от состояния зонда. Даже при условии чистого зонда качество сигнала и диапазон поверхностных

помех могут не достигать 10.

Для проверки того, поддерживается ли функция параметров качества сигнала, необходимо выполнить

следующие действия:

„ Если в коде модели указано DA1 или D01, устройство поддерживает функцию параметров качества

сигнала.

Код модели: 530xxxxxxxxxxxxxxxxDA1 или 530xxxxxxxxxxxxxxxxD01xx

„ В RRM:

1. подключить устройство.

2.Нажать правой кнопкой мыши на устройстве и выбрать в меню пункт Properties (свойства).

313

Расширенная конфигурация

Расширенная конфигурация

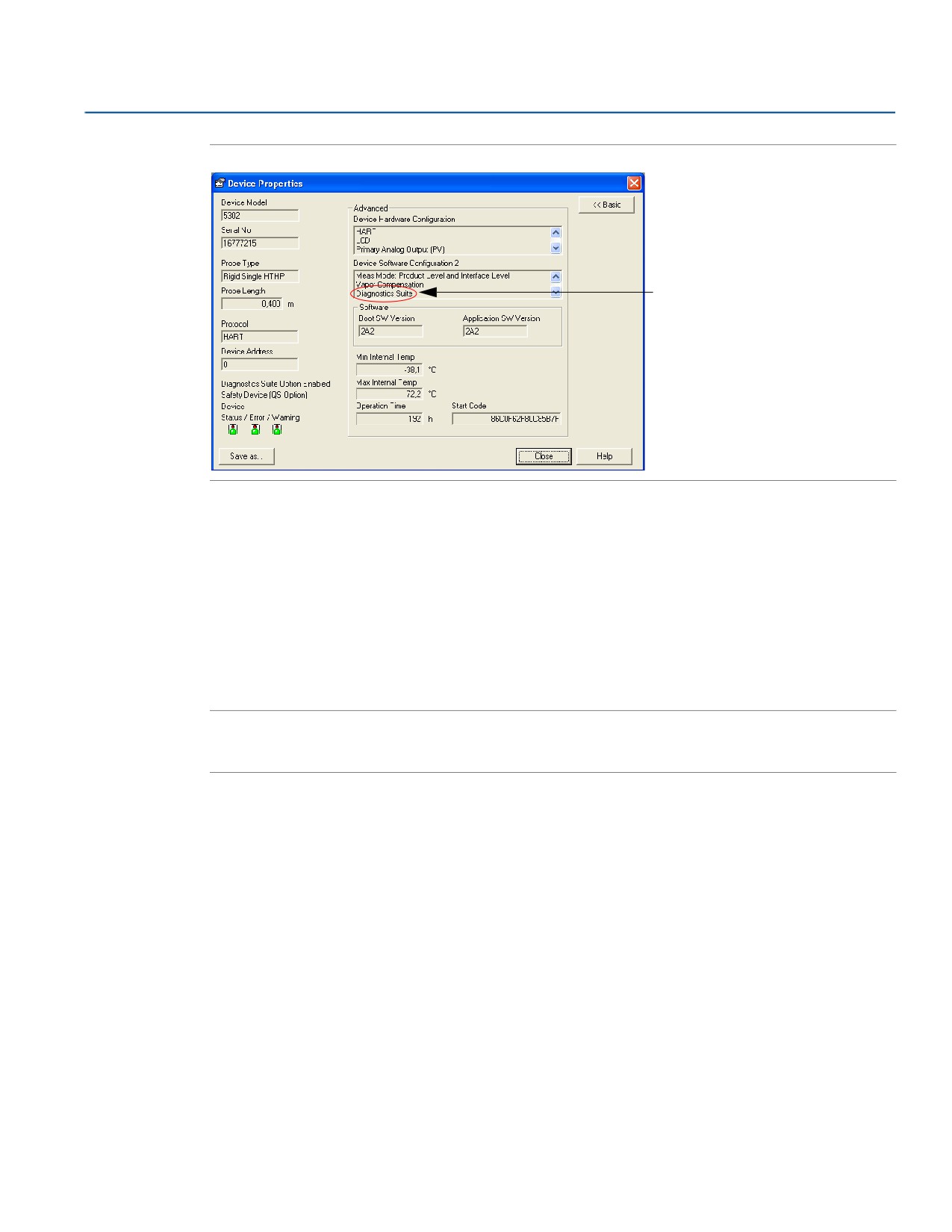

Рисунок C-17. Проверка наличия функции параметров качества сигнала

Diagnostics Suite

(пакет диагностики)

3.Если в перечне Device Software Configuration 2 (конфигурация ПО устройства 2) указан

Diagnostic Suite (пакет диагностики), устройство поддерживает функцию параметров

качества сигнала.

„ Если функция параметров качества сигнала поддерживается, ее можно вызвать в полевом

коммуникаторе с помощью последовательности команд [3, 2, 2, 1]. Проверить наличие пакета

диагностики.

Функцию параметров качества сигнала можно включить/отключить в RRM. Выбрать Setup (настройка) >

Advanced (расширенные параметры) и нажать на вкладку Signal Quality Metrics (параметры качества

сигнала).

Примечание

Если функция параметров качества сигнала не поддерживается или отключена, качество сигнала и

диапазон поверхностных помех всегда будут установлены на 0.

Расширенная конфигурация

314

Расширенная конфигурация

C.9.1

Просмотр параметров качества сигнала в RRM

Для просмотра параметров качества сигнала в RRM выбрать Tools (инструменты) > Device Display

(отображение устройства) и нажать на вкладку Signal Quality Metrics (параметры качества сигнала).

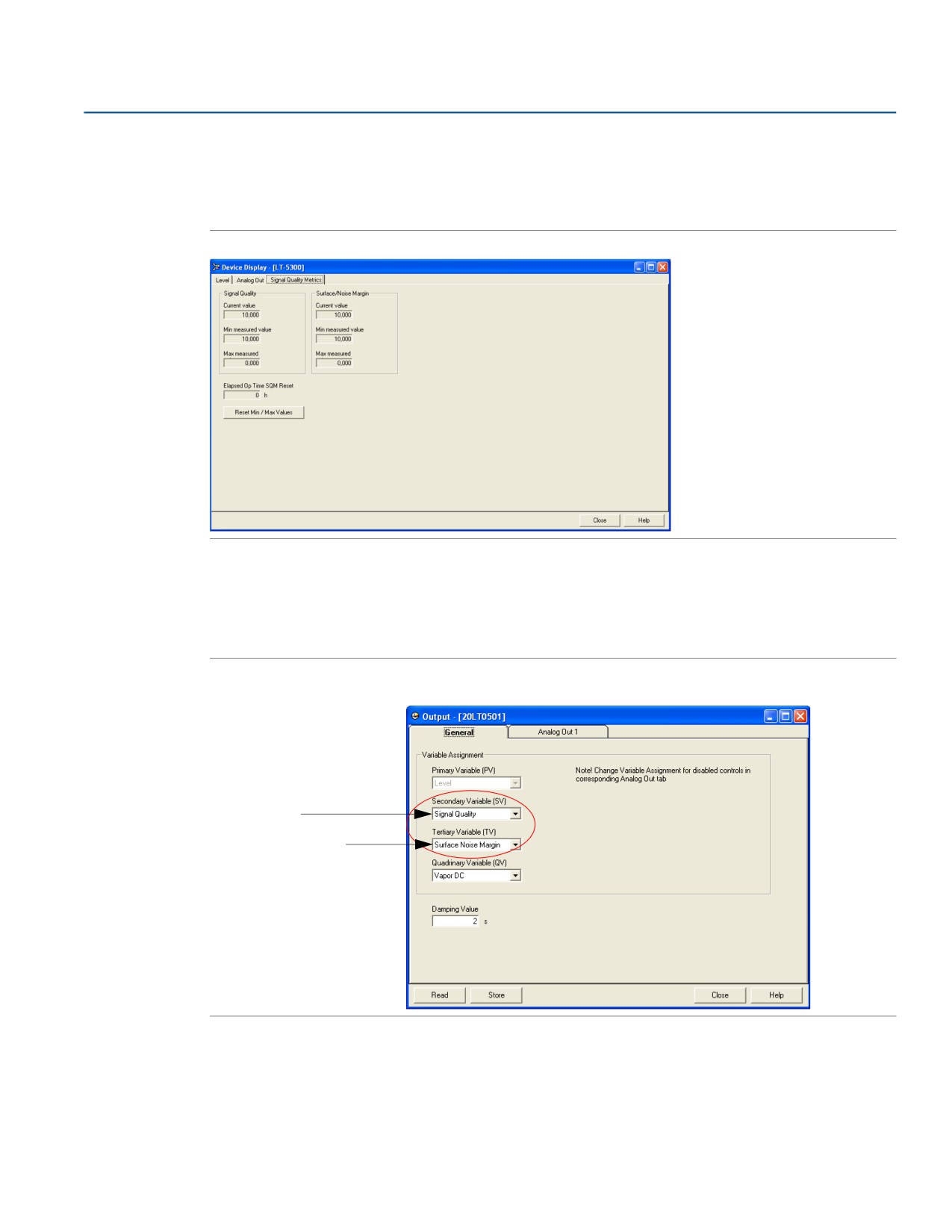

Рисунок C-18. Просмотр значений параметров качества сигнала

Параметры качества сигнала могут выводиться на панель ЖКИ. См. раздел “Указание переменных для

панели индикатора” на стр. 136.

Параметры качества сигнала могут быть назначены в виде переменных уровнемера (SV, TV или QV). В RRM

это можно сделать, выбрав в меню Setup (настройка) > Output (выходной сигнал).

Рисунок C-19. Конфигурирование переменных уровнемера для отображения параметров

качества сигнала

Качество сигнала

Диапазон поверхностных помех

Значения переменных могут направляться в распределенную систему управления (РСУ) для запуска

срабатывания сигнализации. Параметры уровней срабатывания могут различаться в зависимости от

задачи применения. Приемлемые значения могут быть определены путем регистрации параметров

качества сигнала в течение периода времени и просмотра минимальных/максимальных значений.

Значение параметра качества сигнала для срабатывания сигнализации должно быть как минимум 1, но

более оптимальным является значение 2—3.

315

Расширенная конфигурация

Выносной монтаж

D.3

Монтаж выносного комплекта

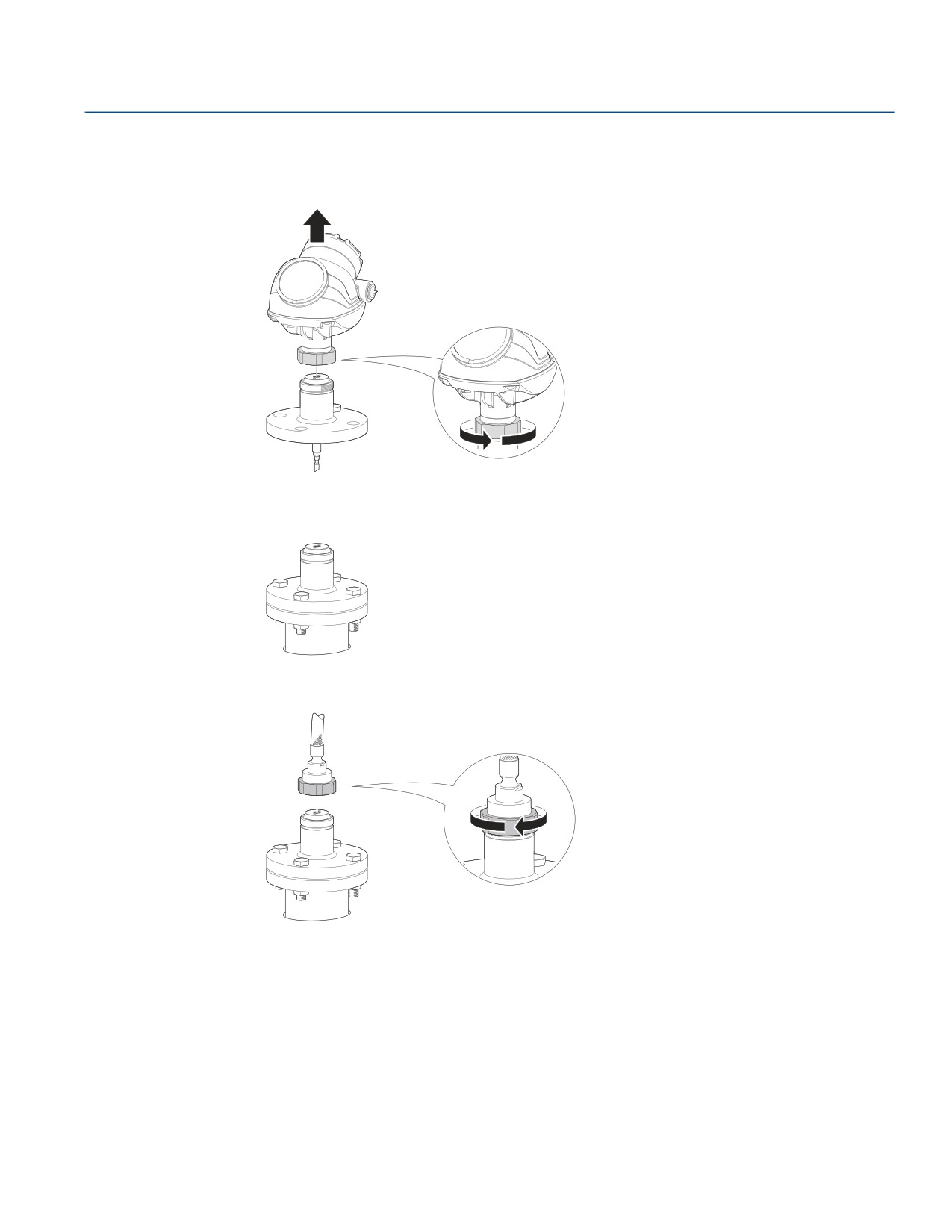

1. Осторожно снять корпус уровнемера с зонда.

2. При монтаже нового устройства устанавливать зонд в резервуаре, следуя шагам, описанным в

Раздел 3: Механический монтаж.

3. Установить выносной присоединительный кабель на зонд, тщательно затянув гайку М50.

Выносной монтаж

318

Выносной монтаж

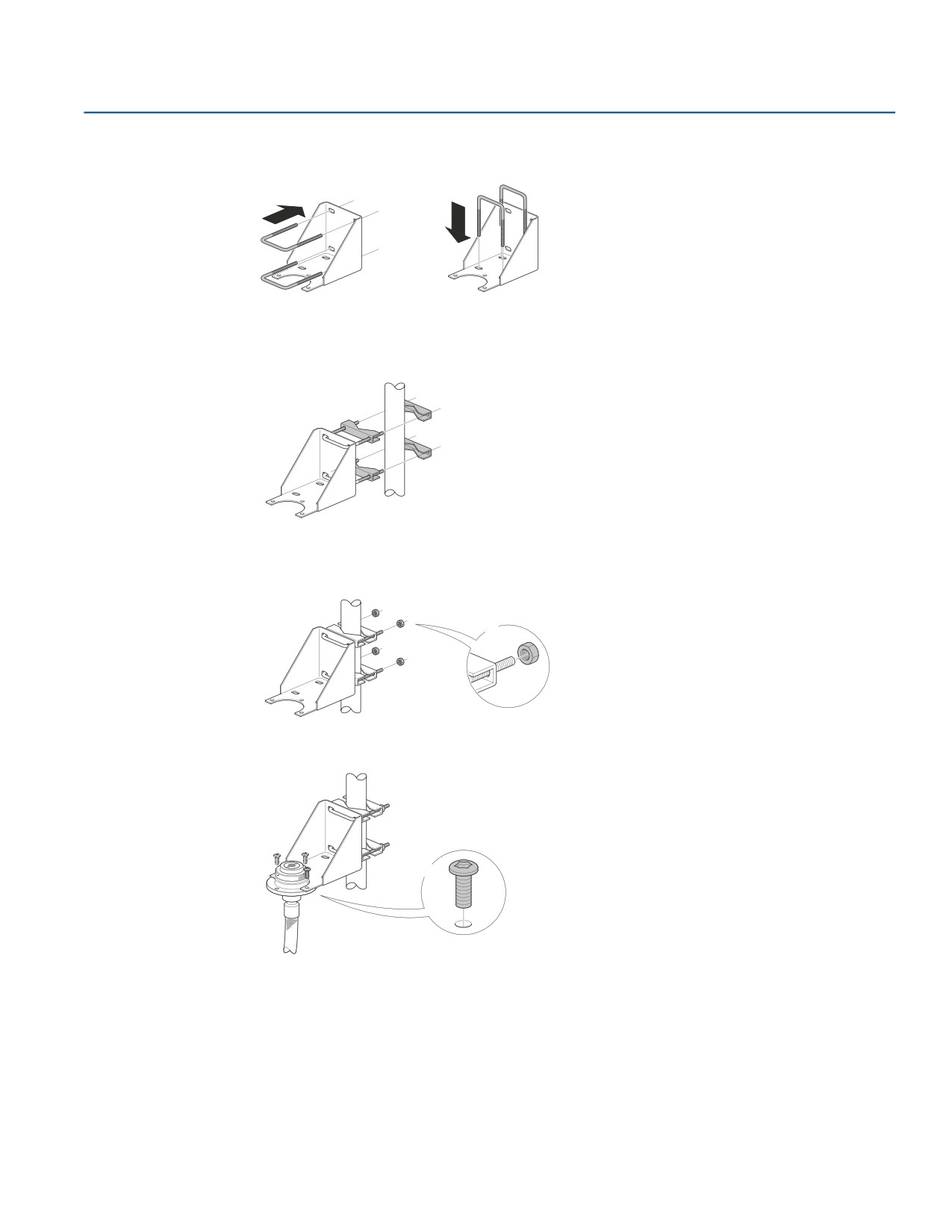

4. Установить кронштейн на штангу.

a. Протянуть два П-образных хомута через отверстия кронштейна.

Вертикальная труба

Горизонтальная труба

b. Установить зажимы на П-образные хомуты и вокруг трубы.

c. Для крепления кронштейна к трубе необходимо использовать идущие в комплекте поставки

гайки.

4X

5. С помощью винтов М6 прикрепить выносной присоединительный кабель к кронштейну.

3X

319

Выносной монтаж

Выносной монтаж

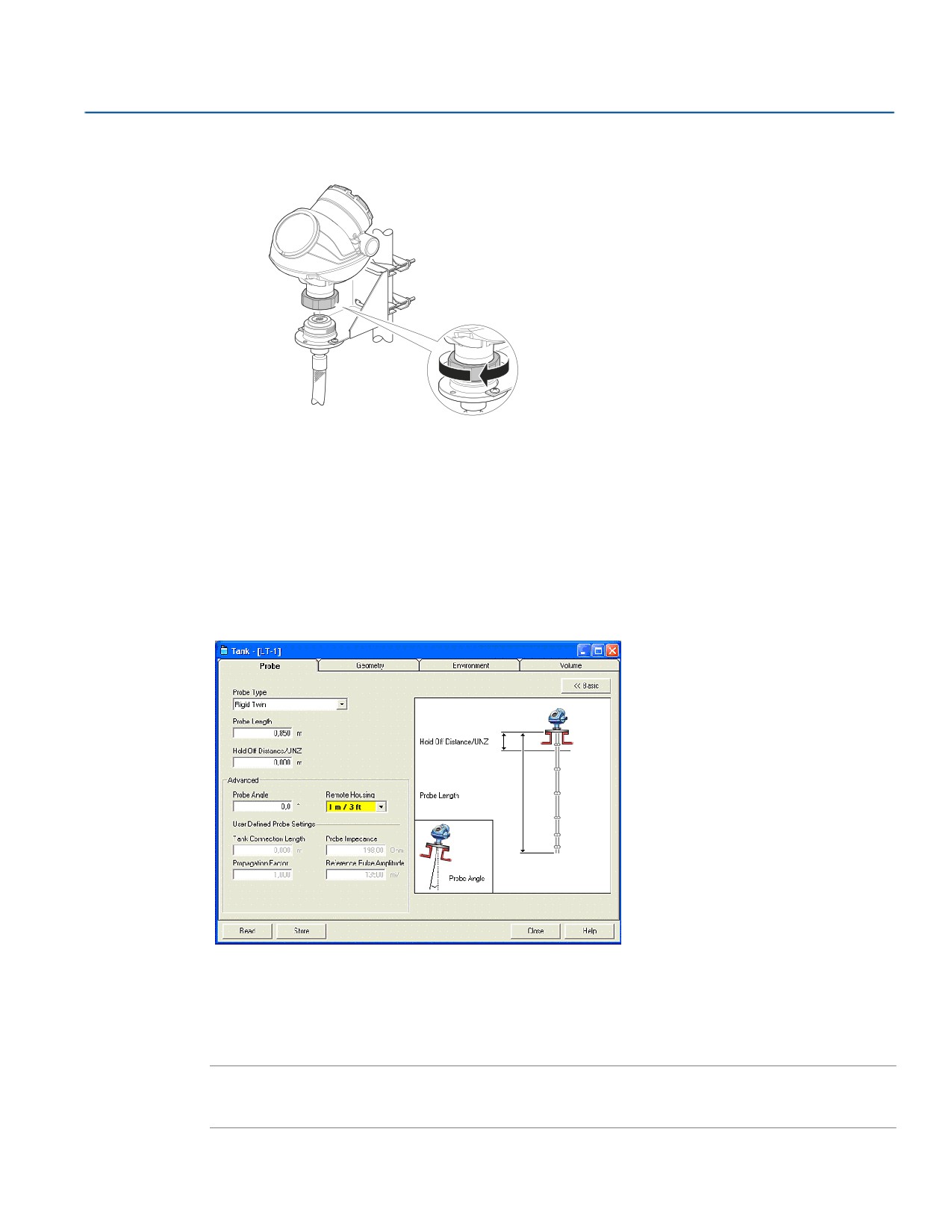

6. Соединить корпус уровнемера с ответной частью выносного присоединительного кабеля, тщательно

затянув гайку М50.

D.4

Конфигурирование уровнемера для выносного

монтажа

При использовании комплекта выносного монтажа необходимо сконфигурировать длину присоедини-

тельного кабеля. При заказе комплекта выносного монтажа вместе с уровнемером он конфигурируется

на заводе-изготовителе.

В Rosemount Radar Master выбрать Setup (настройка) > Tank (резервуар).

В закладке Probe (зонд) можно выбрать длину выносного присоединительного кабеля. Нажать кнопку

Store (сохранить) для сохранения изменений.

В полевом коммуникаторе работу уровнемера с выносным комплектом можно настроить с помощью

команды HART^® [2, 3, 1, 4, 2].

Примечание

При отсоединении присоединительного кабеля от зонда в условиях низкой температуры -30 °C Radar

Master может не показать, что зонд отсутствует.

Выносной монтаж

320

Блок преобразователей уровня

Приложение E Блок преобразователей уровня

Общие сведения

стр. 321

Параметры и их описание

стр. 323

Поддерживаемые единицы измерения

стр. 329

Диагностические ошибки устройства

стр. 331

E.1

Общие сведения

В настоящем разделе содержится информация о блоке преобразователей уровня Transducer Block (TB)

5300. Здесь приведены описания всех параметров блока преобразователей, ошибок и диагностических

функций.

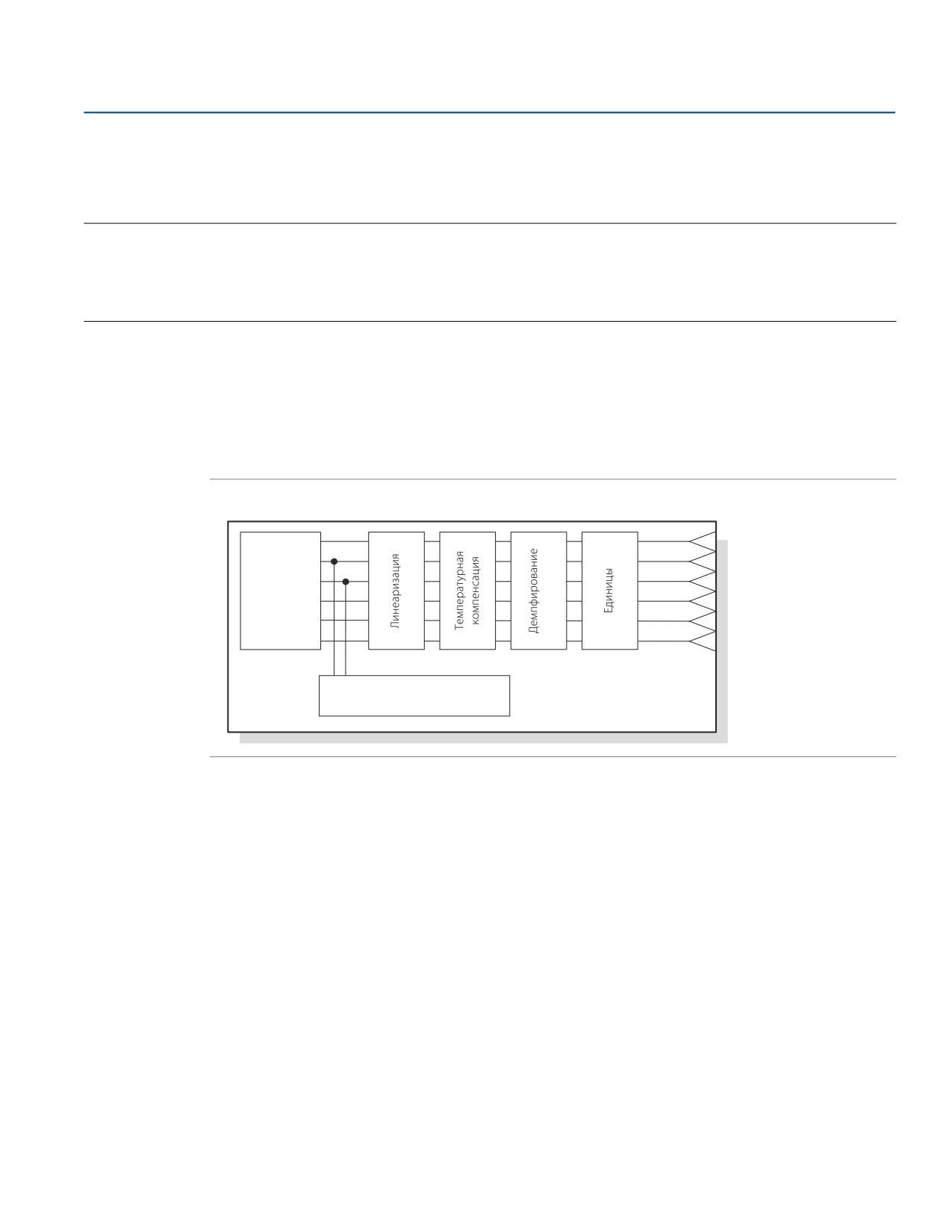

Рисунок E-1. Схема блока преобразователей

Канал

1

Канал

2

Цифровой

Канал

3

сигнал

Канал

Преобразова

4

Канал

ние сигнала

5

Канал

6

Диагностика

TB

E.1.1

Описание

Блок преобразователей содержит фактические данные измерений, включая показания уровня и

расстояния. Для этих измерений выделены каналы 1—16 (см. рис. E-1). Блок преобразователей содержит

сведения о типе датчика, единицах измерения и всех параметрах, необходимых для конфигурирования

уровнемера.

321

Блок преобразователей уровня

Блок преобразователей уровня

E.1.2

Описание каналов

Каждому входу присвоен канал, который можно связать с блоком аналогового входа. Каналы уровнемера

5300 следующие:

Таблица E-1. Параметры, присвоенные каналам

Название канала

Номер канала

Переменная технологического процесса

Уровень

1

CHANNEL_RADAR_LEVEL

Незаполненный объем

2

CHANNEL_RADAR_ULLAGE

Динамика уровня

3

CHANNEL_RADAR_LEVELRATE

Мощность сигнала

4

CHANNEL_RADAR_SIGNAL_STRENGTH

Объем

5

CHANNEL_RADAR_VOLUME

Внутренняя температура

6

CHANNEL_RADAR_INTERNAL_TEMPERATURE

Объем верхнего продукта

7

CHANNEL_UPPER_PRODUCT_VOLUME

Объем нижнего продукта

8

CHANNEL_LOWER_ PRODUCT_VOLUME

Расстояние до границы раздела сред

9

CHANNEL_INTERFACE_DISTANCE

Толщина слоя верхнего продукта

10

CHANNEL_UPPER_ PRODUCT_THICKNESS

Уровень границы раздела сред

11

CHANNEL_INTERFACE_LEVEL

Динамика уровня границы раздела

12

CHANNEL_INTERFACE_LEVELRATE

сред

Мощность сигнала на границе раздела

13

CHANNEL_INTERFACE_SIGNALSTRENGTH

сред

Качество сигнала

14

CHANNEL_SIGNAL_QUALITY

Диапазон поверхностных помех

15

CHANNEL_SURFACE_NOISE_MARGIN

Диэлектрическая проницаемость

16

CHANNEL_VAPOR_DC

паров

Блок преобразователей уровня

322

Блок преобразователей уровня

E.2

Параметры и их описание

Таблица E-2. Параметры и их описание в блоке преобразователей уровня

Параметр

Указательный

Описание

номер

ST_REV

1

Уровень ревизии статических данных, связанных с функциональным блоком.

Значение ревизии изменяется с определенным шагом каждый раз, когда

изменяется значение параметра в блоке.

TAG_DESC

2

Пользовательское описание предполагаемого применения блока.

STRATEGY

3

Поле стратегии может использоваться для определения группировки

блоков. Эти данные не проверяются и не обрабатываются блоком.

ALERT_KEY

4

Идентификационный номер блока установки. Данная информация может

использоваться хост-системой для сортировки предупреждающих сигналов

и т. п.

MODE_BLK

5

Фактический, целевой, допустимый и нормальный режимы блока.

Target (целевой): режим, в который блок должен перейти

Actual (фактический): режим, в котором блок находится в текущий момент

Permitted (допустимый): допустимые режимы, которые могут быть целевыми

Normal (нормальный): наиболее стандартный целевой режим

BLOCK_ERR

6

Данный параметр отражает состояние ошибки, связанной с программным

или аппаратным сбоем компонентов, входящих в блок. Это битовая строка,

которая может отображать сразу несколько ошибок.

UPDATE_EVT

7

Данное уведомление генерируется каждый раз при изменении статических

данных.

BLOCK_ALM

8

Аварийный сигнал блока используется для индикации всех неисправностей

конфигурации, аппаратного обеспечения, связи, а также системных проблем

в блоке. Причина сигнализации указывается в поле подкода. Первое

активированное предупреждение устанавливает активное состояние в

параметре Status (статус). Как только статус Unreported (неподтвержденный)

сбрасывается задачей уведомления, другое предупреждение из блока может

быть передано без сброса статуса Active (активный), если изменился подкод.

TRANSDUCER_DIRECTORY

9

Директория, указывающая количество и начальные индексы преобразовате-

лей в блоке преобразователей.

TRANSDUCER_TYPE

10

Содержит идентификационные данные преобразователя.

XD_ERROR

11

Подкод аварийного сигнала блока преобразователей.

COLLECTION_DIRECTORY

12

Каталог, в котором указываются количество, начальные индексы и

идентификаторы дескрипторов устройств (DD) наборов данных в каждом

преобразователе блока.

RADAR_LEVEL_TYPE

13

Не используется

RADAR_LEVEL

14

Уровень

RADAR_LEVEL_RANGE

15

См. табл. I-4

RADAR_ULLAGE

16

Расстояние (незаполненный объем)

RADAR_LEVELRATE

17

Динамика уровня

RADAR_LEVELRATE_RANGE

18

См. табл. I-5

RADAR_LEVEL_SIGNAL_STRENGTH

19

Мощность сигнала

323

Блок преобразователей уровня

Блок преобразователей уровня

Параметр

Указательный

Описание

номер

RADAR_LEVEL_SIGNAL_STRENGTH_RA

20

См. табл. I-7

NGE

RADAR_VOLUME

21

Объем

RADAR_VOLUME_RANGE

22

См. табл. I-8

RADAR_INTERNAL_TEMPERATURE

23

Внутренняя температура

RADAR_INTERNAL_TEMPERATURE_RA

24

Диапазон, единицы и количество цифр после запятой

NGE

VOLUME_UPPER

25

Рассчитанное значение объема верхнего продукта на текущем уровне и при

текущем уровне границы раздела сред

VOLUME_LOWER

26

Рассчитанный объем нижнего продукта на текущем уровне границы раздела

сред

INTERFACE_DISTANCE

27

Расстояние до границы раздела сред (от верхней опорной точки).

UPPER_PRODUCT_THICKNESS

28

Толщина слоя верхнего продукта (от значения уровня поверхности до

значения уровня границы раздела сред).

INTERFACE_LEVEL

29

Текущее значение уровня границы раздела сред (от нулевой опорной точки

уровня до границы раздела сред).

INTERFACE_LEVELRATE

30

Текущая скорость, с которой изменяется уровень границы раздела сред.

Положительное значение говорит о том, что уровень границы раздела сред

двигается вверх.

INTERFACE_SIGNAL_STRENGTH

31

Текущая мощность эхосигнала границы раздела сред.

PROBE_TYPE

32

Выбор типа зонда, установленного на данном

устройстве. Если зонд не находится в списке или если в стандартный зонд

были внесены модификации, необходимо использовать опцию User Defined

(параметры, задаваемые пользователем).

PROBE_LENGTH

33

Ввод длины зонда, измеренной от

верхней опорной точки устройства (как правило, от верхней стороны фланца

резервуара) до конца зонда. Если используется груз, его длину не следует

включать в данное значение длины.

PROBE_ANGLE

34

Определяет угол по отношению к отвесной линии,

по которой установлено устройство с зондом (0° означает, что зонд

установлен вертикально).

PROBE_END_PULSE_POLARITY

35

Данный параметр используется только для параметров зонда, задаваемых

пользователем. Для получения дополнительной информации необходимо

связаться с сервисным отделом компании Emerson^™

PROBE_IMPEDANCE

36

Данный параметр используется только для параметров зонда, задаваемых

пользователем. Более подробные сведения можно получить в сервисном

отделе компании Emerson

TCL

37

Данный параметр используется только для параметров зонда, задаваемых

пользователем. Более подробные сведения можно получить в сервисном

отделе компании Emerson

PROPAGATION_FACTOR

38

Данный параметр используется только для параметров зонда, задаваемых

пользователем. Более подробные сведения можно получить в сервисном

отделе компании Emerson

Блок преобразователей уровня

324

Блок преобразователей уровня

Параметр

Указательный

Описание

номер

REF_PULSE_AMPL

39

Данный параметр используется только для параметров зонда, задаваемых

пользователем. Более подробные сведения можно получить в сервисном

отделе компании Emerson

GEOM_TANK_HEIGHT

40

Высота резервуара (R)

GEOM_HOLD_OFF_DIST

41

Расстояние до нулевой зоны

VAPOR_DC

42

Ввод значения диэлектрической проницаемости паров, находящихся в

резервуаре. При температуре воздуха 20 град. Цельсия и атмосферном

давлении диэлектрическая проницаемость паров близка к 1. Однако при

высокой температуре/давлении диэлектрическая проницаемость может

повышаться и влиять на точность измерений

UPPER_PRODUCT_DC

43

Ввод значения диэлектрической проницаемости верхнего продукта с

максимальной точностью. Данное значение влияет на точность измерения

уровня границы раздела сред

LOWER_PRODUCT_DC_RANGE

44

Ввод диапазона диэлектрической проницаемости нижнего продукта в

резервуаре. Если пользователь не уверен в точном значении данного

параметра или регулярно меняет продукт в резервуаре, следует выбирать

Unknown (неизвестно)

PRODUCT_DIELEC_RANGE

45

Ввод диапазона диэлектрической проницаемости продукта в резервуаре.

Если пользователь не уверен в точном значении данного параметра или

регулярно меняет продукт в резервуаре, следует выбирать Unknown

(неизвестно)

MEAS_MODE

46

Выбор режима измерения устройства. Для некоторых режимов в устройстве

должны быть активированы программные опции. Для увеличения количества

активируемых программных опций устройство можно модернизировать

DAMP_VALUE

47

Значение демпфирования

GEOM_OFFSET_DIST

48

Смещение расстояния

GEOM_CALIBRATION_DIST

49

Калибровочное расстояние

LCD_SETTINGS

50

LCD_PARAMETERS

51

Отображаемые параметры

LCD_LANGUAGE

52

Язык отображения индикатора

LCD_LENGTH_UNIT

53

Единица измерения длины, отображаемая на индикаторе

LCD_VOLUME_UNIT

54

Единица измерения объема, отображаемая на индикаторе

LCD_TEMPERATURE_UNIT

55

Единица измерения температуры, отображаемая на индикаторе

LCD_VELOCITY_UNIT

56

Единица измерения скорости, отображаемая на индикаторе

MAX_INTERNAL_TEMPERATURE

57

Максимальная температура, измеренная внутри устройства в процессе

работы

MIN_INTERNAL_TEMPERATURE

58

Минимальная температура, измеренная внутри устройства в процессе

работы

OPERATION TIME

59

Общее количество часов, отработанных устройством

ENV_ENVIRONMENT

60

Условия технологического процесса

ENV_PRESENTATION

61

Отображение данных резервуара

ENV_DEVICE_MODE

62

Режим сервисного обслуживания

ENV_WRITE_PROTECT

63

Защита от записи

DIAGN_DEVICE_ALERT

64

Ошибки, предупреждения, состояние, сигнализация Plantweb

325

Блок преобразователей уровня

Блок преобразователей уровня

Параметр

Указательный

Описание

номер

DIAGN_VERSION

65

Версия программного обеспечения прибора

DIAGN_REVISION

66

Ревизия P1451

DIAGN_DEVICE_ID

67

Идентификационный номер прибора.

DIAGN_DEVICE_MODEL

68

Тип 5300 LF или HF

STATS_ATTEMPTS

69

Общее количество сообщений, направленных на плату АЦП преобразователя

STATS_FAILURES

70

Общее количество неудачных попыток отправки сообщений на плату АЦП

STATS_TIMEOUTS

71

Общее количество попыток отправки сообщений на плату АЦП с

превышением времени ожидания

MAX_UPPER_PRODUCT_THICKNESS

72

Максимальная толщина слоя верхнего продукта, через которую устройство

способно выполнять измерения. Если толщина слоя верхнего продукта

превышает данное значение, устройство не сможет определить положение

эхосигнала поверхности

MEAS_STATUS

73

INTERFACE_STATUS

74

REMOTE_HOUSING

75

MEAS_VAPOR_DC

76

Измеренная диэлектрическая проницаемость паров

SPEC_CONFIG_TNZ

77

Конфигурирование функции настройки ближней зоны

SPEC_CONFIG_PEP

78

Конфигурирование функции проецирования конца зонда

SPEC_CONFIG_TANK_MATERIAL

79

Конфигурирование материала резервуара

SPEC_CONFIG_VC

80

Конфигурирование компенсации испарения

VC_WARNING

81

Предупреждающее сообщение функции компенсации испарения

PEP_STATUS

82

Состояние проецирования конца зонда

TANK_MATERIAL

83

SW_SUPPORT2

84

Определяет то, какие опции устройства активированы.

MOUNTING_TYPE

85

PIPE_DIAMETER

86

NOZZLE_HEIGHT

87

DEVICE_HW_CONFIG

88

DEVICE_STATUS

89

VOLUME_STATUS

90

MWM_WARNING

91

MEAS_WARNING

92

CONFIG_WARNING

93

VAPOR_COMP_STATUS

94

Состояние функции компенсации испарения

Блок преобразователей уровня

326

Блок преобразователей уровня

Таблица E-3. Тип зонда

ЗНАЧЕНИЕ

PROBE_TYPE

0

Определяется пользователем

1

Жесткий двойной зонд

2

Гибкий двойной зонд

3

Коаксиальный зонд

4

Жесткий одинарный зонд 8 мм

5

Гибкий одинарный зонд

10

Коаксиальный зонд HTHP

11

Коаксиальный зонд HP/C

12

Жесткий одинарный зонд HTHP/HP 8 мм

13

Гибкий одинарный зонд HTHP

20

Жесткий одинарный зонд с покрытием из ПТФЭ

21

Гибкий одинарный зонд с покрытием из ПТФЭ

30

Жесткий одинарный зонд HP/C 8 мм

31

Гибкий одинарный зонд HP

32

Гибкий одинарный зонд PA

33

Жесткий одинарный зонд 13 мм

40

Жесткий одинарный зонд HTHP 13 мм

41

Жесткий одинарный зонд HP/C 13 мм

Таблица E-4. Режим работы устройства

ЗНАЧЕНИЕ

ENV_DEVICE_MODE

0

Нормальная эксплуатация

1

Резерв

2

Перезапуск устройства

3

Настройка на базу данных завода-изготовителя по умолчанию

4

Настройка ближней зоны

Таблица E-5. Окружающая среда

Номер

Значение

Описание

бита

ENV_ENVIRONMENT

2

0x00000004

Турбулентность

3

0x00000008

Пена

28

0x10000000

Быстрые изменения

327

Блок преобразователей уровня

Блок преобразователей уровня

Таблица E-6. Отображение

Номер

Значение

Описание

бита

ENV_PRESENTATION

28

0x10000000

Не использовать состояние Full Tank (полный

резервуар)

2

0x00000002

Использовать область обнаружения пустого и полного

резервуара прибором 3300

3

0x00000004

Отключить логическую схему изменения сигнала

проецирования конца зонда / конца зонда

8

0x00000100

Показать отрицательный уровень как нулевой

10

0x00000400

Проецирование конца зонда

11

0x00000800

Не использовать автоматическую оценку диэлектриче-

ской проницаемости при проецировании конца зонда

12

0x00001000

Не отклонять возможные двойные отражения

18

0x00040000

Использовать фильтр перехода

22

0x00400000

Отображать уровень ниже конца зонда как нулевой

23

0x00800000

Использовать функцию компенсации испарения

24

0x01000000

Рассчитывать параметры качества сигнала

Таблица E-7. Параметры ЖК индикатора

Номер

Значение

Описание

бита

LCD_PARAMETERS

28

0x10000000

Уровень

1

0x00000002

Расстояние

2

0x00000004

Динамика уровня

3

0x00000008

Мощность сигнала

4

0x00000010

Объем

5

0x00000020

Внутренняя температура

6

0x00000040

Ток аналогового выхода

7

0x00000080

Процент от диапазона

8

0x00000100

Качество связи

9

0x00000200

Уровень границы раздела сред

10

0x00000400

Расстояние до поверхности раздела сред

11

0x00000800

Динамика уровня границы раздела сред

12

0x00001000

Мощность сигнала на границе раздела сред

13

0x00002000

Толщина слоя верхнего продукта

14

0x00004000

Нижний объем

15

0x00008000

Верхний объем

16

0x00010000

Качество сигнала

17

0x00020000

Диапазон поверхностных помех

18

0x00040000

Диэлектрическая проницаемость паров

Блок преобразователей уровня

328

Блок преобразователей уровня

Таблица E-8. Диапазон диэлектрической проницаемости продукта

ЗНАЧЕНИЕ

ENV_DIELECTR_CONST

0

1,4—1,9 (например, сжиженный газ, пластики)

1

1,9—2,5 (например, продукты на основе нефти)

2

2,5—4 (например, продукты на основе нефти)

3

4—10 (например, спирт, кислоты)

4

> 10 (например, продукты на водной основе)

5

Неизвестно

Таблица E-9. Режим измерения

ЗНАЧЕНИЕ

MEAS_MODE

0

Уровень жидкости

1

Уровень продукта и уровень границы раздела сред

2

Уровень сыпучего продукта

3

Уровень границы раздела сред с погруженным зондом

E.3

Поддерживаемые единицы измерения

E.3.1

Коды единиц измерения

Таблица E-10. Длина

Значение

Отображение

Описание

1010

m

метры

1012

cm

сантиметры

1013

mm

миллиметры

1018

ft.

футы

1019

in.

дюймы

Таблица E-11. Динамика уровня

Значение

Отображение

Описание

1061

m/s

метры в секунду

1063

m/h

метры в час

1067

ft./s

футы в секунду

1069

in./m

дюймы в минуту

329

Блок преобразователей уровня

содержание      ..     14      15      16      17     ..
