Система купольных IP-камер серии Spectra Professional. Руководство пользователя (2014 год)

3.2.2.7 FTP

Эта страница активирует или отключает доступ по FTP к этой видеокамере. На этой странице пользователи могут

активировать FTP сервер для подключения к SD-карте для просмотра записей. Активировать FTP и использовать эту

функцию.

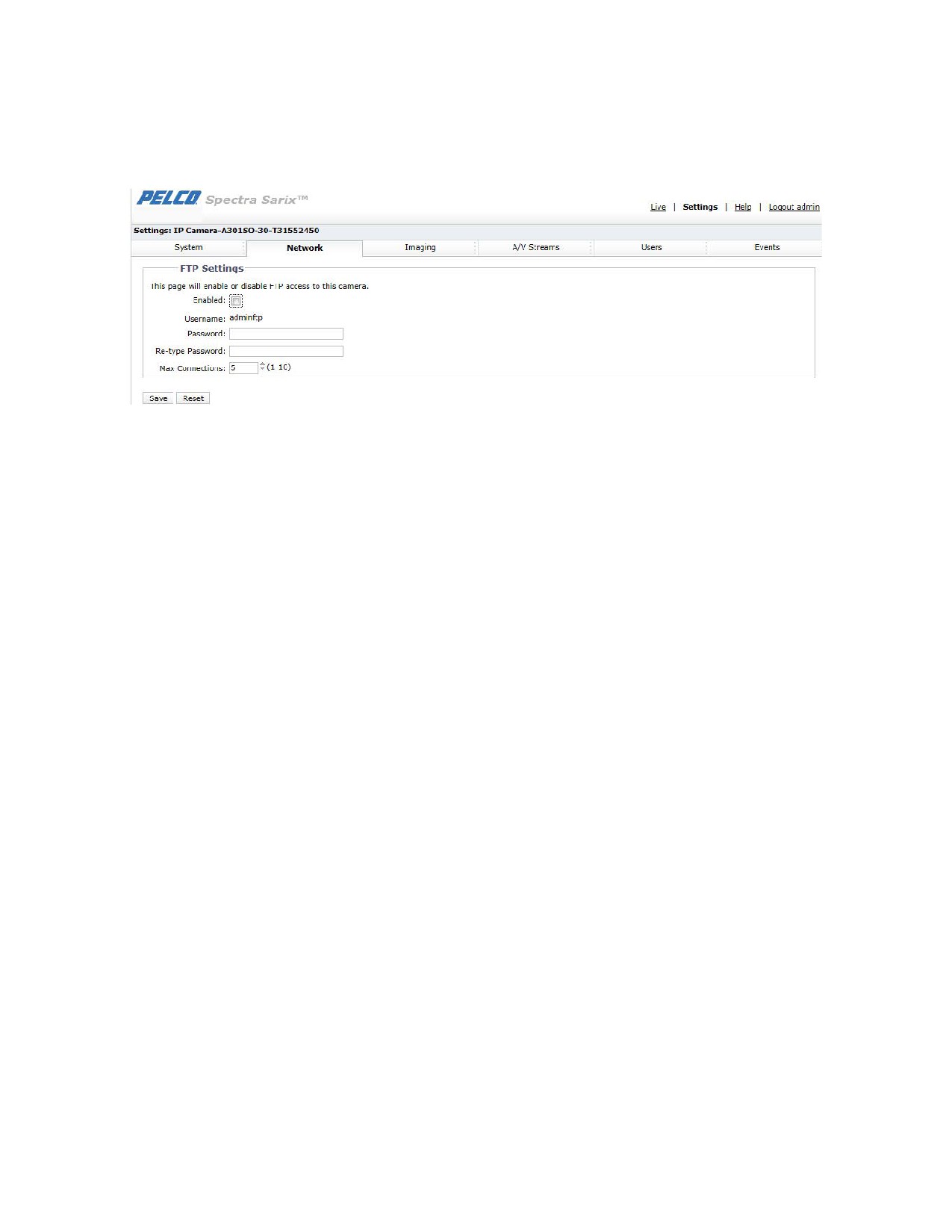

РИСУНОК 3-21: НАСТРОЙКИ FTP

Настройки FTP

Отметьте галочкой полеАктивировано для активации функции FTP и выполните следующие

действия для установки соответствующих параметров.

После активации функции FTP введите Имя пользователя.

Введите Пароль для данного Имени пользователя.

Введите пароль еще раз для подтверждения.

Установите максимальное число подключений в поле Макс. число подключений.

ПРИМЕЧАНИЕ. Это максимальное число подключений FTP-клиента, но не максимальное число

подключений IE Window.

3.2.2.8. VMS-подключение

Данная страница позволяет выполнить настройку подключения системы Endura VMS по стандартному протоколу,

соответствующему требованиям безопасности передачи данных и контроля IP-систем видеонаблюдения на

территории КНР (Китайской Народной Республики).

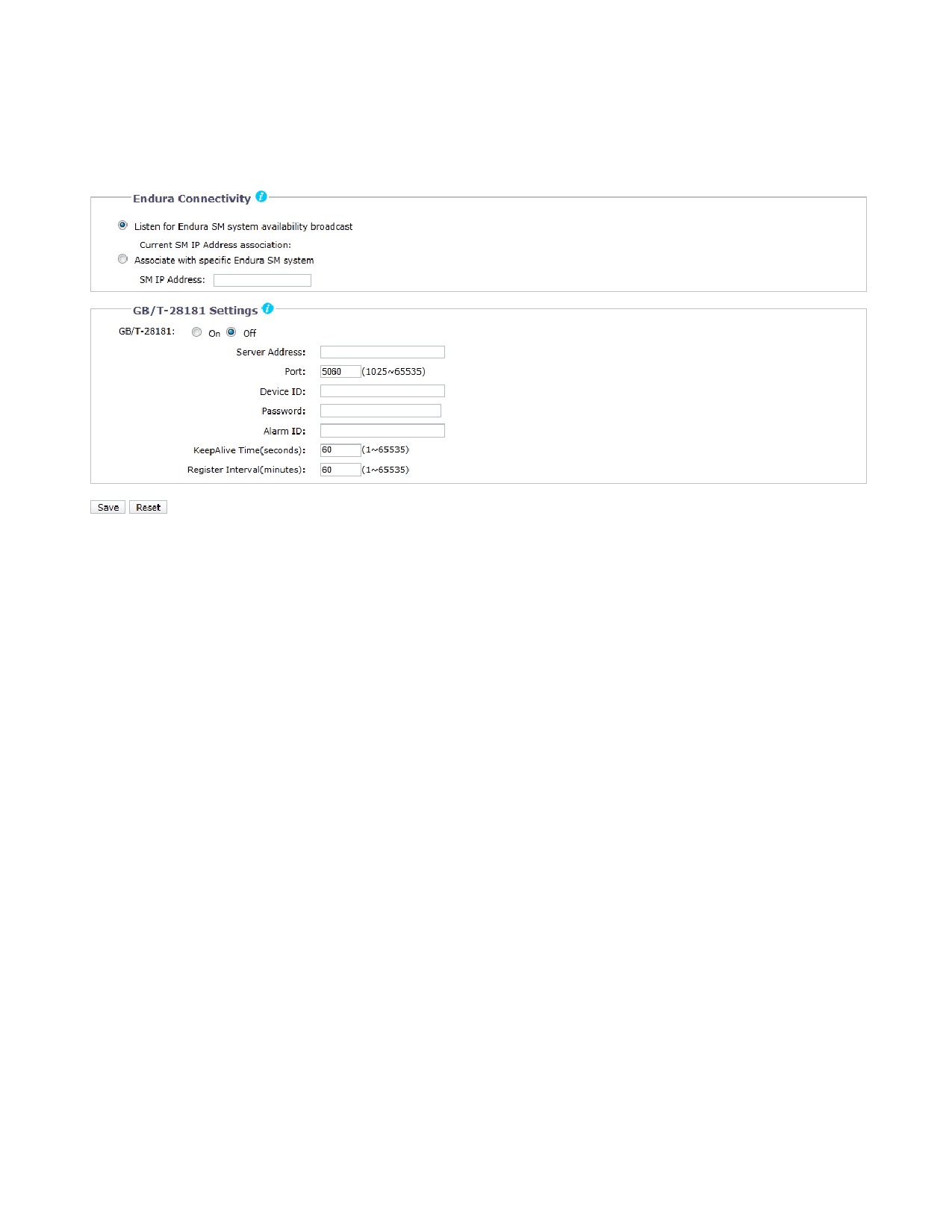

РИСУНОК 3-22. ПАРАМЕТРЫ VMS-ПОДКЛЮЧЕНИЯ

Подключение системы Endura

Выберите Проверьте трансляцию системы Endura SM, чтобы автоматически определить связь с

доступным в настоящий момент IP-адресом SM.

Выберите Определите связь с определенной системой Endura SM, затем ниже заполните поле IP-адрес

SM, чтобы вручную задать необходимую настройку для определения связи.

Настройки GB/T-28181

Установите флажок Вкл. для активации функции подключения GB/T-28181.

Введите адрес в поле Адрес сервера и число в поле Порт в диапазоне 1025-65535.

После регистрации службы GB28181 введите Идентификатор устройства и соответствующий Пароль.

После регистрации службы GB28181 будет получен набор идентификаторов сигналов тревоги. Введите в

данное поле предложенный идентификатор сигнала тревоги, который является уведомлением.

Задайте величину интервала для параметра Проверка активности и выполните команду

Зарегистрировать для отдельной передачи данных на сервер.

3.2.3 Визуализация

Вкладка "Визуализация" используется для изменения общих параметров изображения видеокамеры, регулировки

выдержки, программирования механизма фокусировки и определения скрытых от наблюдения зон с затемнением окна.

РИСУНОК 3-23: НАСТРОЙКИ ВИЗУАЛИЗАЦИИ

3.2.3.1 Общие настройки

К общим настройкам визуализации относятся настройки ориентации видеокамеры и цифровой обработки данных.

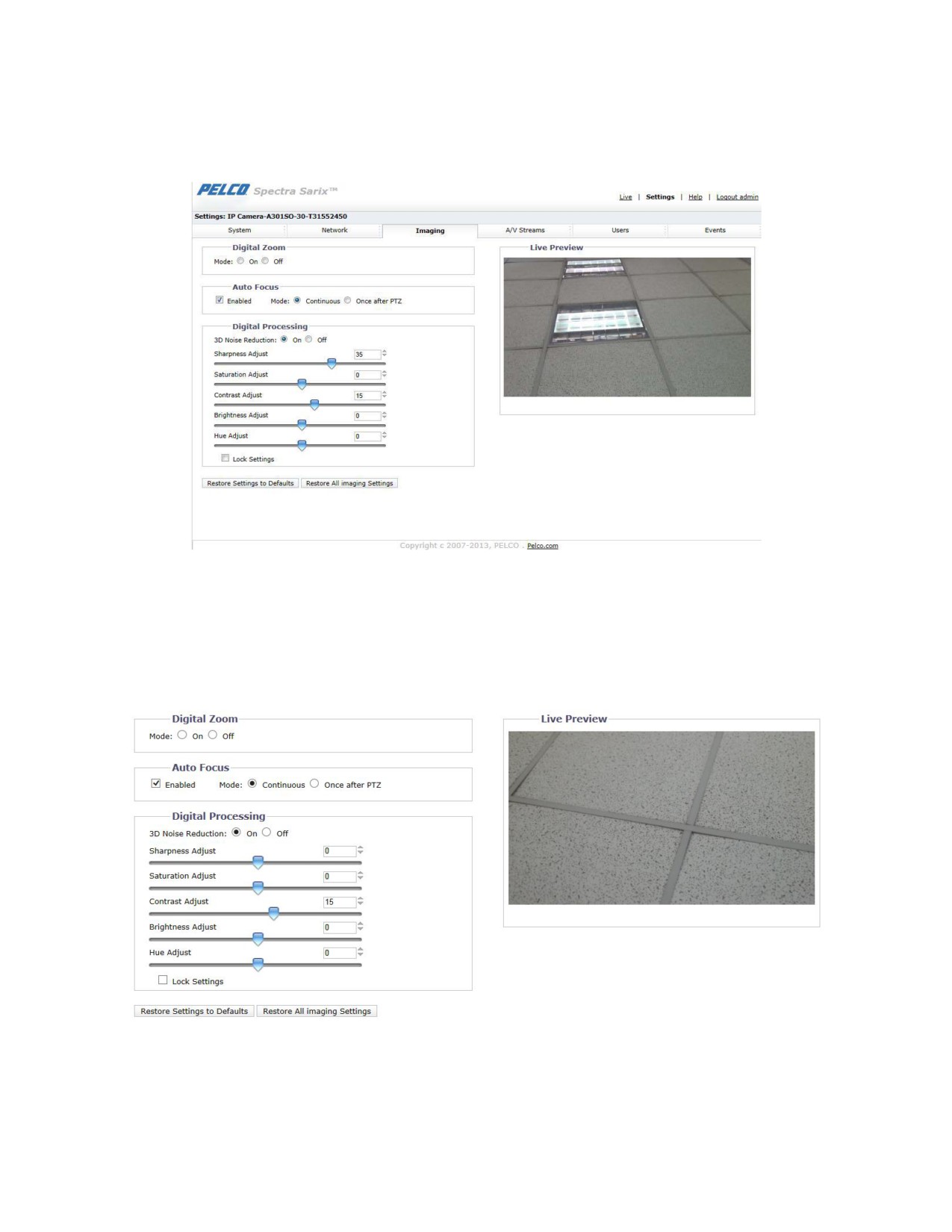

РИСУНОК 3-24: ОБЩИЕ НАСТРОЙКИ ВИЗУАЛИЗАЦИИ

Цифровое увеличение

Выберите "Вкл." для включения цифрового увеличения, чтобы увеличить максимально возможное значение масштаба

до 240Х (оптическое - 20Х и цифровое - 12Х).

Автофокусировка

Нажмите на кнопку для включения автоматической фокусировки. "Непрерывное" означает, что фокусировка

видеокамеры продолжается в процессе выполнения операций PTZ. "Сразу после PTZ" означает, что фокусировка

видеокамеры начнется только после прекращения перемещения PTZ.

Цифровая обработка

Настройками цифровой обработки регулируется резкость, насыщенность, контрастность, яркость и оттенок

видеокамеры.

Переместите ползунок влево или вправо для изменения следующих параметров:

Резкость: Настройка четкости изображения в зоне видеонаблюдения. Для увеличения резкости передвиньте

ползунок вправо; для уменьшения резкости передвиньте ползунок влево. При увеличении резкости увеличивается

шум изображения. Диапазон регулировки: от -100 до 100; по умолчанию установлен 0 (нуль).

Насыщенность: Настройка интенсивности и реалистичности цветов в зоне видеонаблюдения. Для увеличения

насыщенности передвиньте ползунок вправо; для уменьшения насыщенности передвиньте ползунок влево.

Диапазон регулировки: от -100 до 100; по умолчанию установлен 0 (нуль).

Контрастность:Управление переходов от темных участков зоны видеонаблюдения к светлым. Для увеличения

контрастности передвиньте ползунок вправо; для уменьшения контрастности передвиньте ползунок влево.

Диапазон регулировки: от -100 до 100; по умолчанию установлен 0 (нуль).

Яркость: Управление освещением в зоне видеонаблюдения. Чтобы сделать изображение светлее, передвиньте

ползунок вправо; чтобы сделать изображение темнее, передвиньте ползунок влево. Диапазон регулировки: от

-100 до 100; по умолчанию установлен 0 (нуль).

Оттенок: Управление цветом в зоне видеонаблюдения. Чтобы придать изображению более холодный оттенок,

передвиньте ползунок вправо; чтобы придать изображению более теплый оттенок, передвиньте ползунок влево.

Диапазон регулировки: от -100 до 100; по умолчанию установлен 0 (нуль).

Поставьте галочку в поле Заблокировать настройки, чтобы заблокировать вышеуказанные настройки цифровой

обработки.

3.2.3.2 Выдержка

Выдержка - это количество света, обнаруженного датчиком видеокамеры. В зоне с правильной настройкой выдержки

поддерживается правильный баланс детализации и контраста уровней белого и темного. При изменении значения

выдержки в большую или меньшую сторону нарушается детализация в зоне видеонаблюдения. В видеокамере можно

настраивать параметры Выдержки и День/Ночь.

Примечание. Функция ИК-облучения доступна только в ИК моделях.

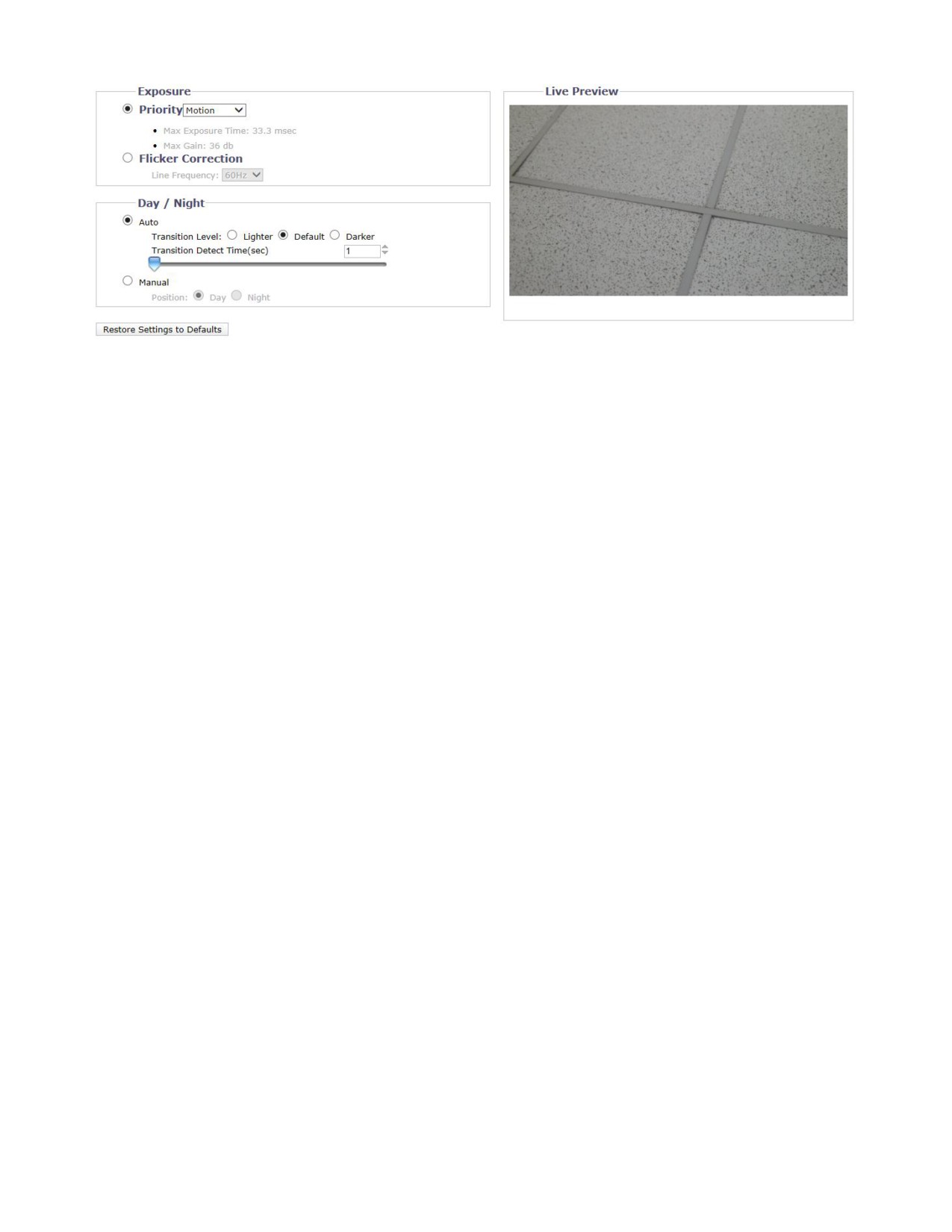

РИСУНОК 3-25: НАСТРОЙКИ ВЫДЕРЖКИ

Выдержка

Приоритет

Выберите Движение или Малый шум для различных значений выдержки: Макс. время выдержки и Макс.

усиление.

Коррекция дрожания

Чтобы уменьшить дрожание дневного света, выберите значение "50 Гц", если частота сети составляет 50 Гц, либо

"60 Гц" при частоте 60 Гц.

День/Ночь

Настройка режима "Авто День/Ночь" автоматически регулирует значение освещенности, в зависимости от настроек

Уровня перехода и Времени определения перехода.

Авто

Уровень перехода: Определяет переход видеокамеры из режима "день" (цветной) в режим "ночь"

(черно-белый). Выберите более светлый уровень перехода, чтобы видеокамера переходила в другой режим

при высоком уровне освещения. Для работы в нормальном режиме "день/ночь" используется значение по

умолчанию. Выберите более темный уровень перехода, чтобы видеокамера переходила в другой режим

при низком уровне освещения.

Время определения перехода (сек.): Управление временем воздействия уровня освещения на

видеокамеру до перехода в цветной или черно-белый режим.

Данная настройка используется в том случае, если в темной зоне видеонаблюдения внезапно появляется

яркий свет (например, при въезде автомобиля с включенными фарами в темную зону видеонаблюдения).

Ручной

День: При выборе режима "День" видеокамера принудительно работает в режиме День целый день.

Ночь: При выборе режима "Ночь" видеокамера принудительно работает в режиме Ночь целый день.

3.2.3.3 Затемнение окна

Затемнение окна скрадывает определенные пользователем зоны, скрытые от наблюдения. Зона затемнения

отображается на экране в виде темно-серого окна. Видеокамера допускает затемнение не более восьми окон, если

общая площадь затемнения не превышает 50% поля обзора.

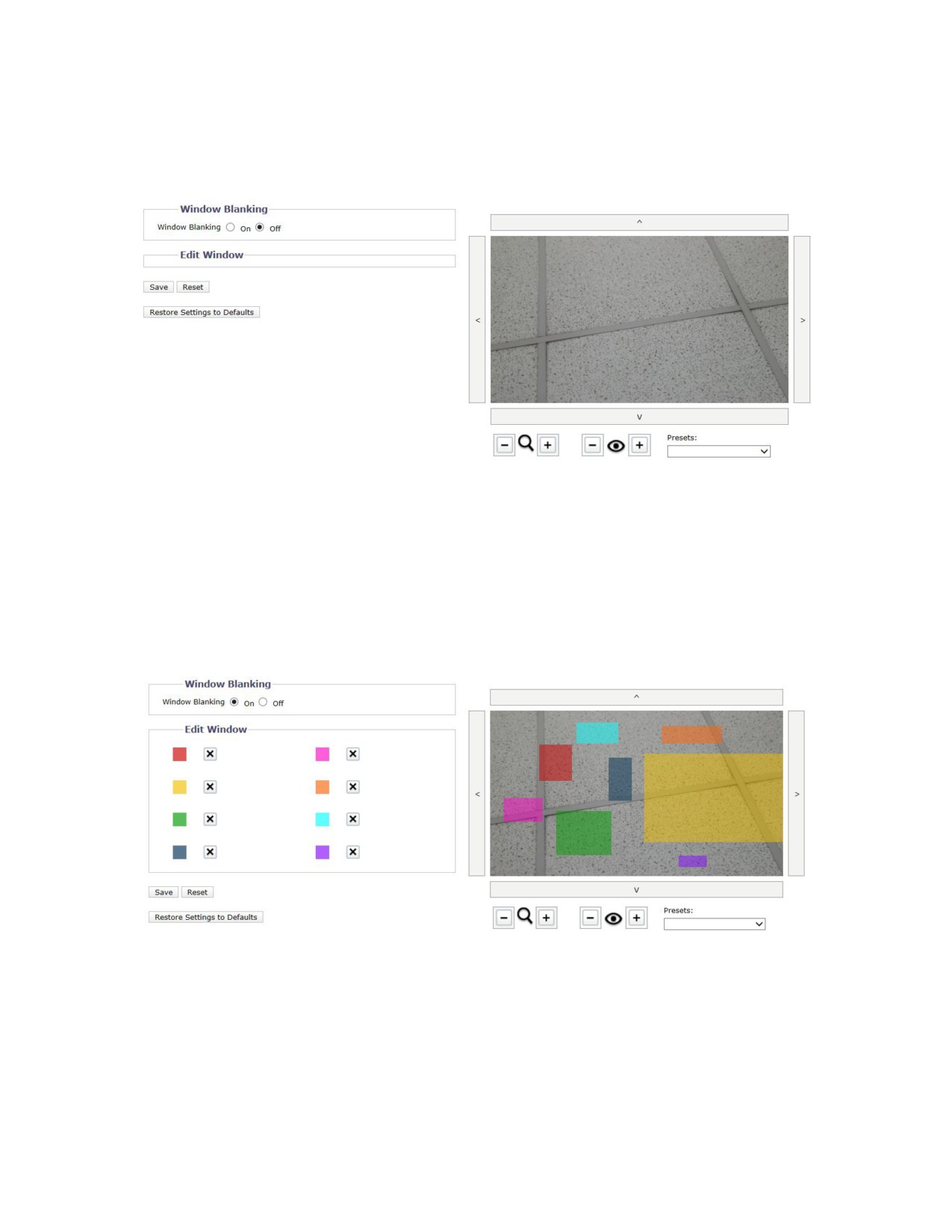

РИСУНОК 3-26: НАСТРОЙКИ ЗАТЕМНЕНИЯ ОКНА

Затемнение окна

Включить Затемнение окна

Перетащите окно в область Просмотра в прямой трансляции на странице:

a Удерживайте левую кнопку мыши.

b Перемещайте мышь по затемняемой области по диагонали.

В разделе "Редактировать окно" отображается поле с цветовым кодированием того же цвета, что и

окно, перемещенное в область Просмотра в прямой трансляции.

РИСУНОК 3-27: ВКЛЮЧИТЬ ЗАТЕМНЕНИЕ ОКНА

Примечание. Допускается выбор не более 8 окон для затемнения, при этом общая площадь затемнения не

должна превышать 50% поля обзора.

Для изменения размера окна нажмите и перетащите один или несколько пунктов до получения окна нужной

формы и размера.

Кроме того, пользователь может отрегулировать фокусное расстояние (ближе или дальше) и масштаб

(увеличить или уменьшить) с помощью кнопок + и - конкретно для каждого места установки.

При этом раскрывающееся меню "Предустановки" дает возможность расположить видеокамеру в

предустановленных положениях.

Нажмите на кнопку "Сохранить" для сохранения настроек, либо на кнопку "Сброс" для удаления всей

введенной информации без сохранения.

Удаление области затемнения окна

В разделе "Редактировать окно" страницы нажмите на кнопку "Удалить" рядом с областью затемнения окна,

которую требуется удалить.

Нажмите на кнопку "Сохранить" для сохранения параметров, либо на кнопку "Сброс" для удаления всей

введенной информации без сохранения. При необходимости нажмите на кнопку "Восстановить на настройки

по умолчанию" для восстановления в видеокамере настроек по умолчанию.

Выключить Затемнение окна

Выберите "Выключить" Затемнение окна.

Нажмите на кнопку "Сохранить" для сохранения параметров, либо на кнопку "Сброс" для удаления всей

введенной информации без сохранения. При необходимости нажмите на кнопку "Восстановить на настройки

по умолчанию" для восстановления в видеокамере настроек по умолчанию.

3.2.3.4 Предустановки

На странице предустановленных параметров выполняется настройка этих параметров, определяющих поля обзора

(например, двери), на которые автоматически направляется устройство при получении инструкций в виде простой

команды оператора или инструкции программного обеспечения.

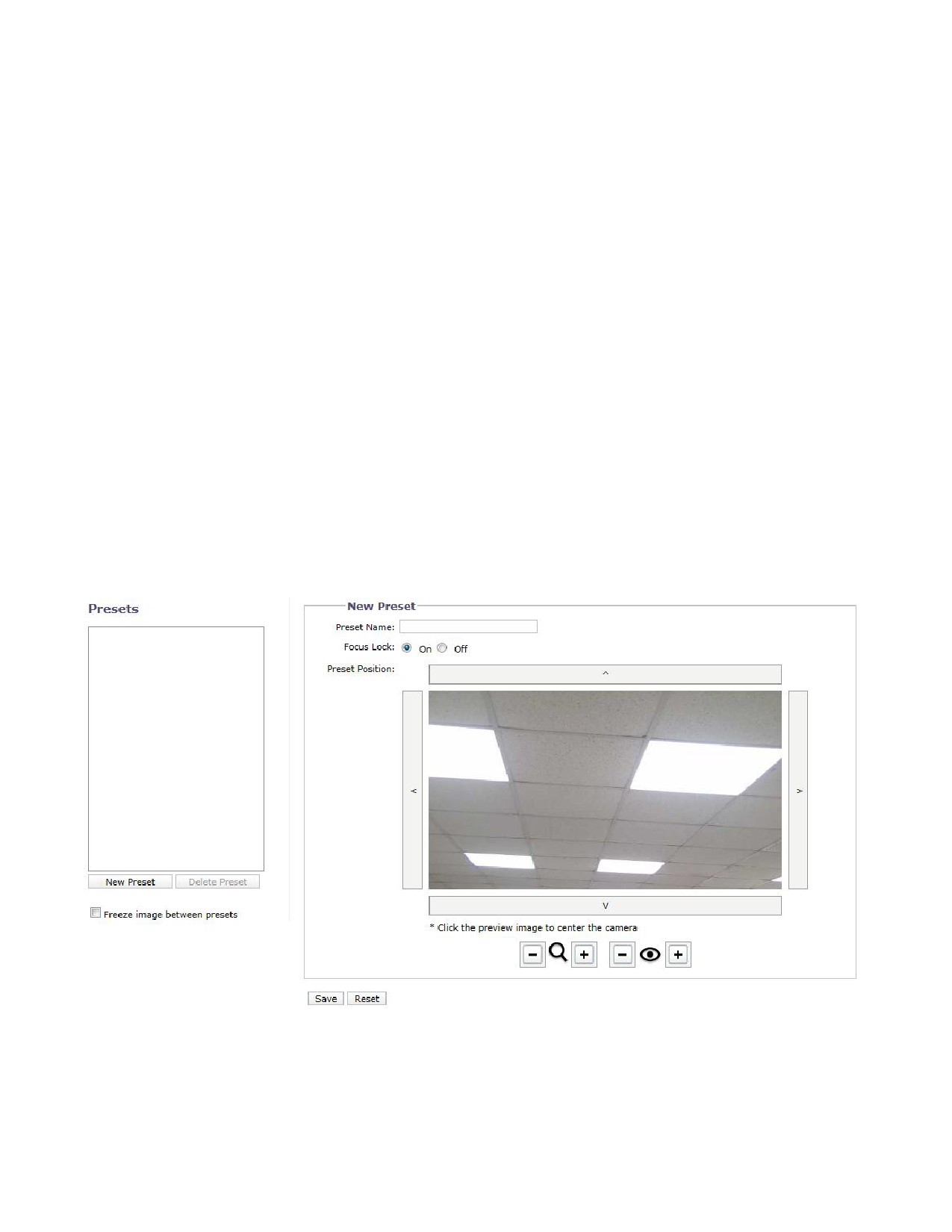

РИСУНОК 3-28: ПАРАМЕТРЫ ПРЕДУСТАНОВОК

Изменить предустановку

Имя предустановки

Введите выбранное имя предустановки в текстовое поле.

Блокировка фокуса

Выберите «Вкл.ª для фиксации фокуса на выбранной предустановке, тогда фокус не будет регулироваться при

изменении предустановки.

Расположение предустановки

Для перемещения точки обзора камеры используйте 4 стрелки с направлениями. Кроме того, пользователь может

отрегулировать фокусное расстояние (ближе или дальше) и масштаб (увеличить или уменьшить) с помощью

кнопок + и - отдельно для каждой позиции. Задайте имя предустановки и определите для нее оптимальное

положение, а затем нажмите на кнопку "Сохранить" для сохранения параметров, либо на кнопку "Сброс" для

удаления всей введенной информации без сохранения.

Предустановки

В левом списке содержатся все созданные пользователем предустановки. Чтобы переместить фокус в необходимую

точку, просто щелкните одну из предустановок. Кроме того, пользователь может изменять эти предустановки. Для этого

следует выбрать необходимую предустановку, изменить точку и имя в правом окне и затем нажать «Сохранитьª.

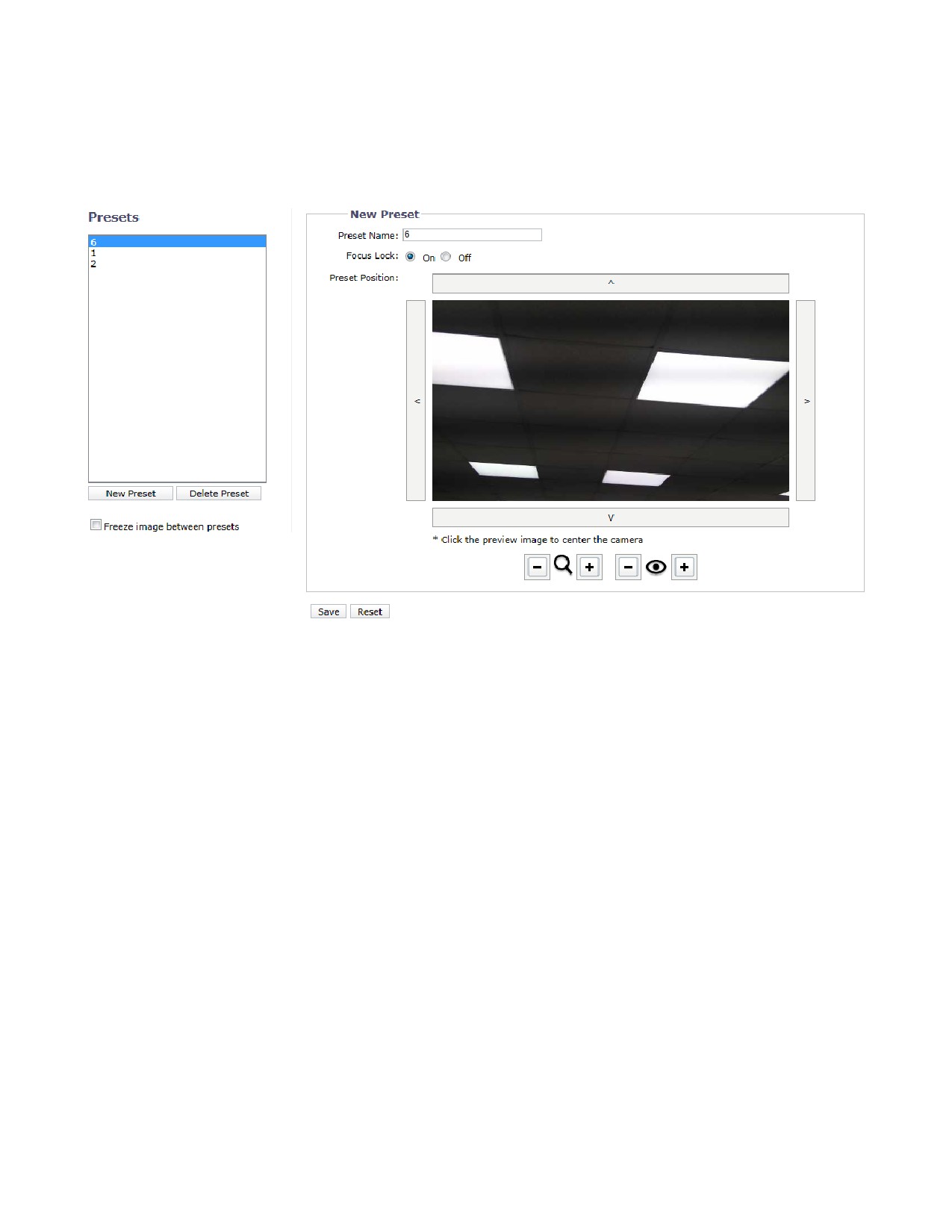

РИСУНОК 3-29: ПАРАМЕТРЫ СПИСКА ПРЕДУСТАНОВОК

Создать предустановку

Щелкните пункт "Создать предустановку", чтобы создать новую предустановку. Справа открывается окно -

страница новой предустановки с незаполненным информационным полем.

Удалить предустановку

Выберите одну из предустановок из списка и нажмите "Удалить предустановку", чтобы удалить ненужную

предустановку.

Стоп-кадр между предустановками

Чтобы фиксировать изображения между предустановками, установите соответствующий флажок. Тогда прямая

трансляция будет приостанавливаться перед переходом на новую предустановку и возобновляться после наведения

камеры согласно новой предустановке. Наоборот, если снять этот флажок, то в процессе перемещения прямая

трансляция прерываться не будет. Настройка по умолчанию: не установлено.

3.2.3.5 Предустановленные обходы

Определив предустановки, пользователь может настроить группу из нескольких предустановок, чтобы создать

предустановленный обход под данной страницей. Для оперативного и эффективного видеонаблюдения в каждом

важном углу рекомендуется в полной мере пользоваться этой функцией через PTZ-камеру.

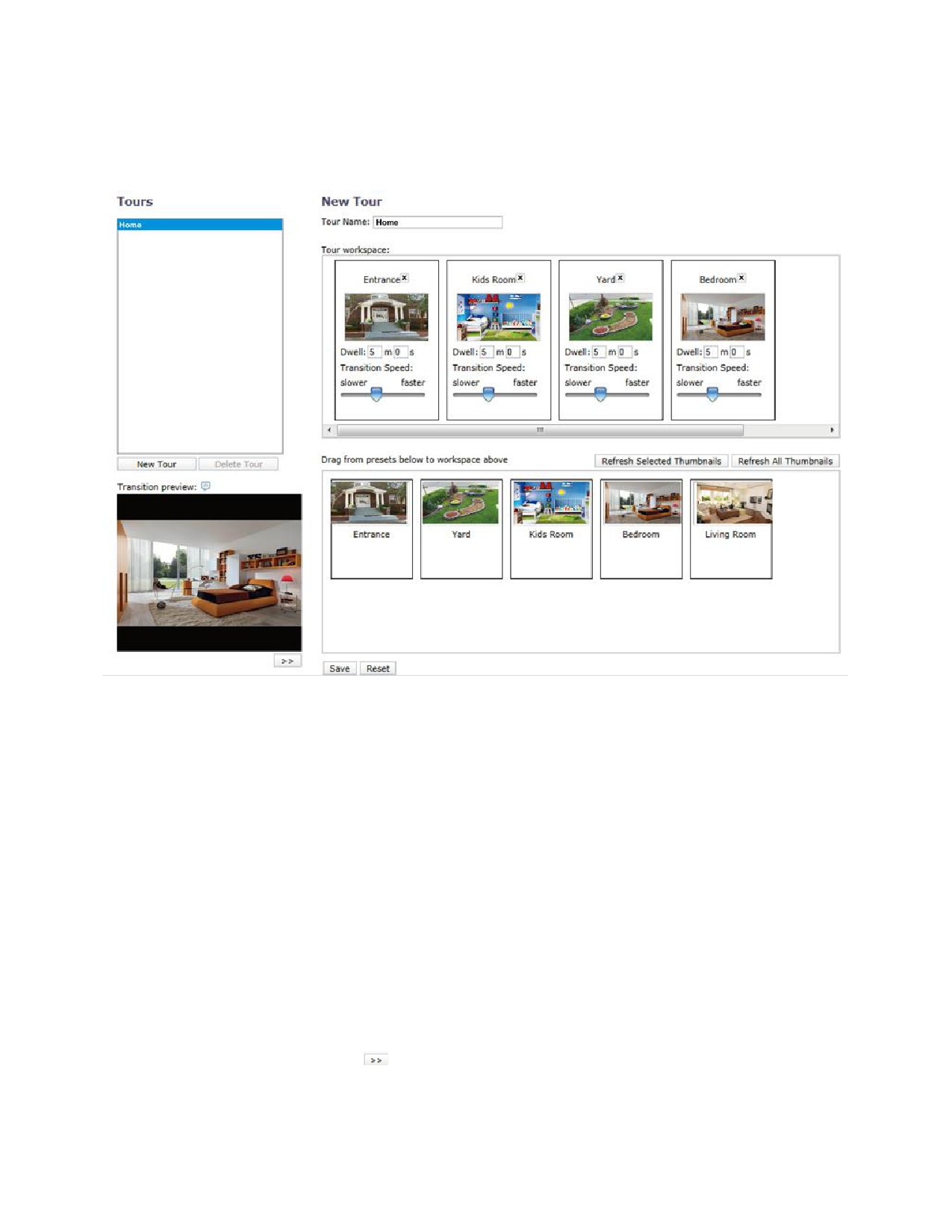

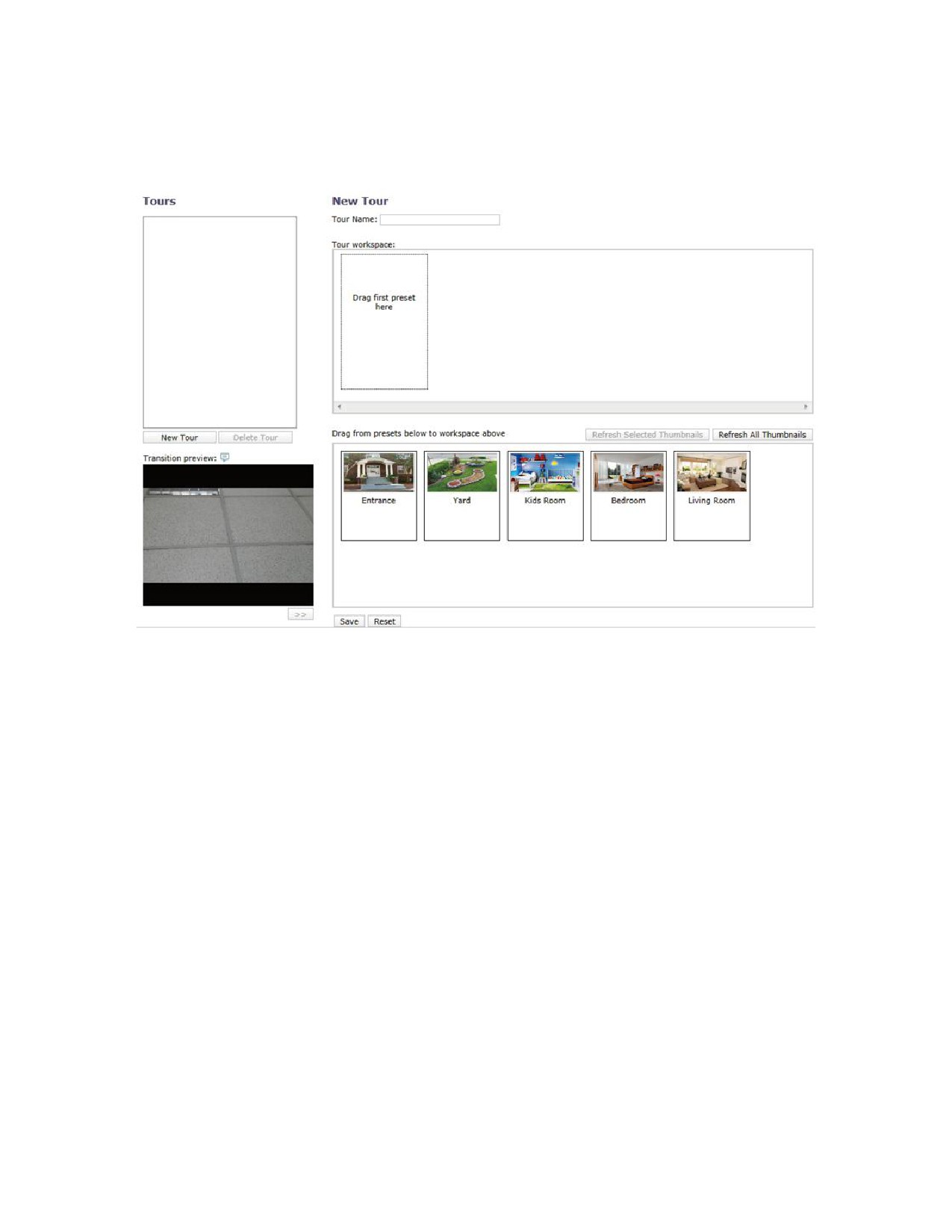

РИСУНОК 3-30: ПАРАМЕТРЫ ПРЕДУСТАНОВЛЕННОГО ОБХОДА

Создать обход

Имя обхода

Введите выбранное имя группы обхода в текстовое поле.

Рабочая область обхода

В этом разделе собраны все выбранные предустановки для составления обхода. Нужные предустановки можно

перетащить из нижнего раздела "Перетащить из предустановок внизу в рабочую область вверху" в данный раздел.

Функция "Простой" позволяет задать интервал между предустановками и "Скорость перехода", которая состоит из

6 уровней, управлять скоростью видеокамеры от одной предустановки до другой. С помощью значка "Х" возле

имени предустановки можно удалить предустановку из этого раздела.

Перетащить из предустановок внизу в рабочую область вверху

В этом разделе находятся все предустановки, заданные пользователем на предыдущей странице

"Предустановка".

Обновить все эскизы

Нажмите на кнопку, чтобы установить последнюю версию моментальных снимков для всех предустановок. После

нажатия на эту кнопку видеокамера сразу просматривает все предустановки и создает новые изображения.

Обновить выбранные эскизы

Нажмите на кнопку, чтобы установить последнюю версию моментальных снимков предустановок, выбранных

пользователем.

Задайте имя нового обхода и добавьте нужные предустановки в рабочую область, а затем нажмите на кнопку

"Сохранить" для сохранения параметров, либо на кнопку "Сброс" для удаления всей введенной информации без

сохранения.

РИСУНОК 3-31: ПАРАМЕТРЫ СПИСКА ПРЕДУСТАНОВОК ОБХОДА

Обходы

В левой части окна отображается список всех обходов, созданных пользователем. Нажмите на один из обходов для

перехода к группе предустановок. Чтобы отредактировать/изменить обходы, щелкните по нужным обходам, после чего

можно свободно создавать и удалять предустановки в разделе "Рабочая область обхода" в правом окне.

Создать обход

Щелкните пункт "Создать обход", чтобы создать новый обход. Справа открывается окно - страница нового обхода

с незаполненным информационным полем.

Удалить обход

Выберите один из обходов из списка и нажмите "Удалить обход", чтобы удалить ненужный обход.

Предварительный просмотр перехода

В нижнем левом экране выполняется предварительный просмотр перехода между выбранными предустановками

в рамках обхода. С помощью значка

под экраном предварительного просмотра пользователь может

поочередно просмотреть выбранные предустановки, шаг за шагом.

Примечание. Имя обхода должно составлять от 1 до 64 символов, при этом имена обходов не должны повторяться.

3.2.3.6 Размещение

На этой странице представлен расширенный набор функций органов PTZ. С помощью предельных ограничителей

"панорамы/наклона" пользователи смогут настроить определенный диапазон поля зрения, исключив из него ненужные

области. Кроме того, пользователь может определить действия, которые должны выполняться видеокамерой при

включении питания после определенного времени бездействия.

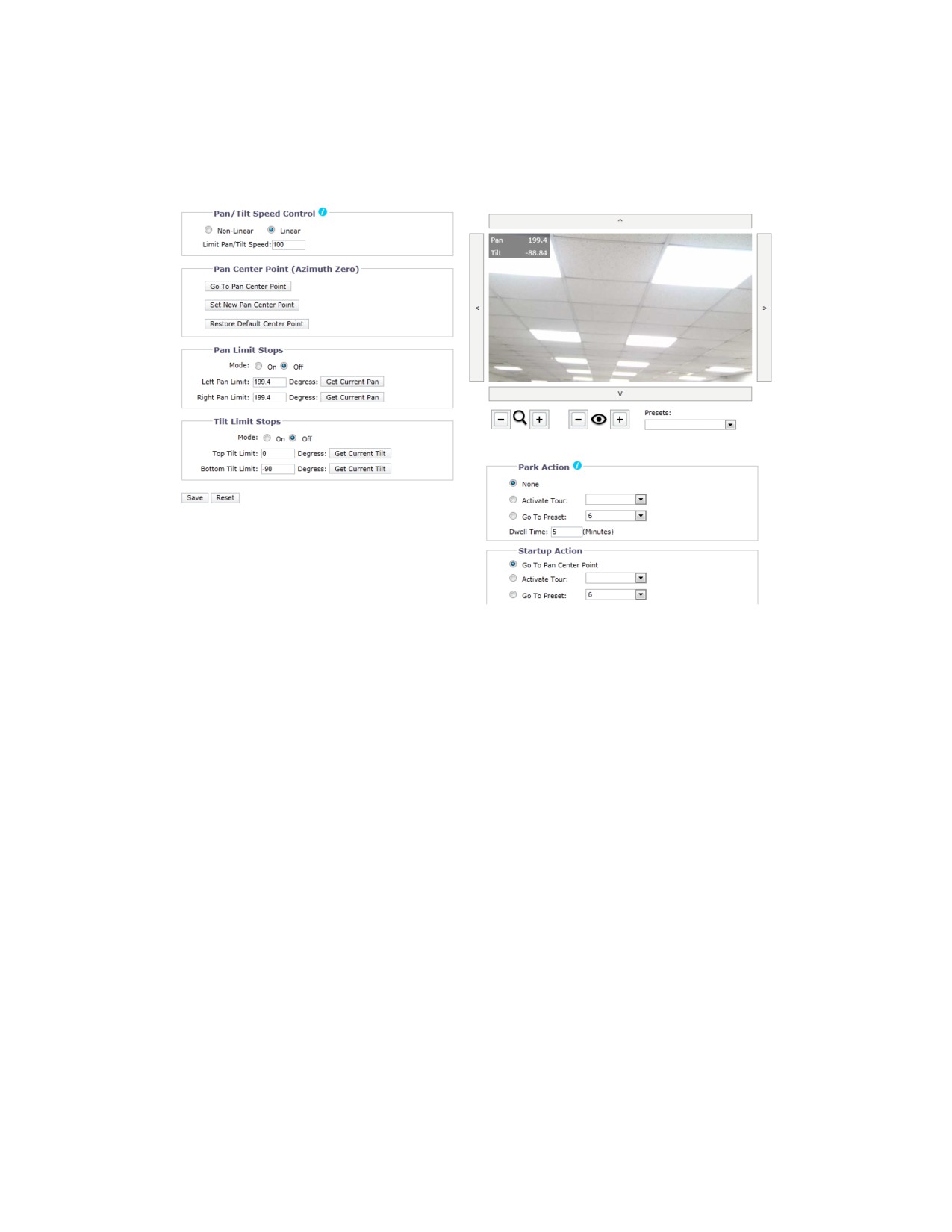

РИСУНОК 3-32: НАСТРОЙКИ РАЗМЕЩЕНИЯ

Регулятор скорости панорамирования и наклона

Линейно / нелинейно

Чтобы включить линейное управление скоростью, выберите параметр «Линейноª. Тогда скорость

панорамирования/наклона будет увеличиваться равномерным образом. Наоборот, при выборе параметра

«Нелинейноª перемещение камеры будет происходить существенно быстрее за счет ускорения.

Ограничить скорость панорамирования / наклона

Введите значение в поле, чтобы определить ограничение скорости для перемещений при панорамировании и наклоне.

Значение измеряется в процентах от максимального значения, поддерживаемого камерой.

Центральная точка панорамирования

Перейти к центральной точке панорамирования

Нажмите на кнопку, чтобы переместить камеру в определенную пользователем центральную точку панорамирования

(положение "Нулевой азимут" поворота на 360 градусов).

Задать новую центральную точку панорамирования

Нажмите на кнопку, чтобы установить текущее положение видеокамеры в качестве центральной точки

панорамирования.

Восстановить центральную точку по умолчанию

Нажмите на кнопку, чтобы восстановить центральную точку панорамирования видеокамеры, заданную по

умолчанию.

Предельные ограничители панорамирования

Выберите "Вкл." для включения этой функции. При этом пользователь сможет указать диапазон панорамирования

между 2 определенными положениями "Азимута".

Левый ограничитель панорамирования

Введите числовой текст в поле, чтобы определить нужную степень ограничения панорамы с левой стороны.

Получить текущее панорамирование (Слева)

Нажмите на кнопку, чтобы использовать введенный числовой текст как ограничитель панорамирования слева.

Правый ограничитель панорамирования

Введите числовой текст в поле, чтобы определить нужную степень ограничения панорамы с правой стороны.

Получить текущее панорамирование (Справа)

Нажмите на кнопку, чтобы использовать введенный числовой текст как ограничитель панорамирования справа.

Предельные ограничители наклона

Выберите "Вкл." для включения этой функции. При этом пользователь сможет указать диапазон наклона между 2

определенными положениями "Азимута".

Верхний ограничитель наклона

Введите числовой текст в поле, чтобы определить нужную степень ограничения наклона сверху.

Получить текущий наклон (Сверху)

Нажмите на кнопку, чтобы использовать введенный числовой текст как ограничитель наклона сверху.

Нижний ограничитель наклона

Введите числовой текст в поле, чтобы определить нужную степень ограничения наклона снизу.

Получить текущий наклон (Снизу)

Нажмите на кнопку, чтобы использовать введенный числовой текст как ограничитель наклона снизу.

Приостановка

Эта функция позволяет видеокамере выполнять Обход или Предустановку по истечении периода отсутствия

операционных команд от пользователя. Период времени до активации также можно настроить.

Нет

Выберите параметр "Нет", чтобы отключить функцию приостановки. (Параметры по умолчанию)

Активация обхода

Выберите параметр "Активировать обход" и укажите обход в раскрывающемся меню, который будет выполняться после

бездействия видеокамеры.

Переход к Предустановке

Выберите параметр "Перейти к Предустановке" и укажите предустановку в раскрывающемся меню, которая будет выполняться

после бездействия видеокамеры.

Время простоя

Здесь можно установить время бездействия видеокамеры в минутах перед запуском Обхода или Предустановки.

Действие, выполняемое при запуске

Благодаря данной функции, при включении питания видеокамера запускает режим Обхода/ Предустановки или

возвращается к центральной точке панорамирования.

Перейти к центральной точке панорамирования

При включении питания видеокамера переходит в определенную центральную точку. Дополнительные сведения о

центральной точке представлены в разделе Центральная точка панорамирования .

Активация обхода

Выберите параметр "Активировать обход" и укажите обход в раскрывающемся меню, который будет выполняться

после включения питания.

Переход к Предустановке

Выберите параметр "Перейти к Предустановке" и укажите предустановку в раскрывающемся меню, которая будет

выполняться после включения питания.

Окно предварительного просмотра

Экран предварительного просмотра с панелью управления в основном идентичен странице «Предустановкиª.

Пользователь может перемещать камеру с помощью 4 стрелок и регулировать масштаб и фокус отдельными кнопками

«+ª и «-ª. Более того, раскрывающееся меню «Предустановкиª позволяет пользователю быстро перемещать точку

обзора и задавать необходимые позиции.

3.2.4 Аудиовизуальные потоки

На вкладке "Аудиовизуальные потоки" можно настроить аудиовизуальные потоки видеокамеры. Вкладка

"Аудиовизуальные потоки" состоит из страницы "Видеоконфигурация" и страницы "Аудиоконфигурация".

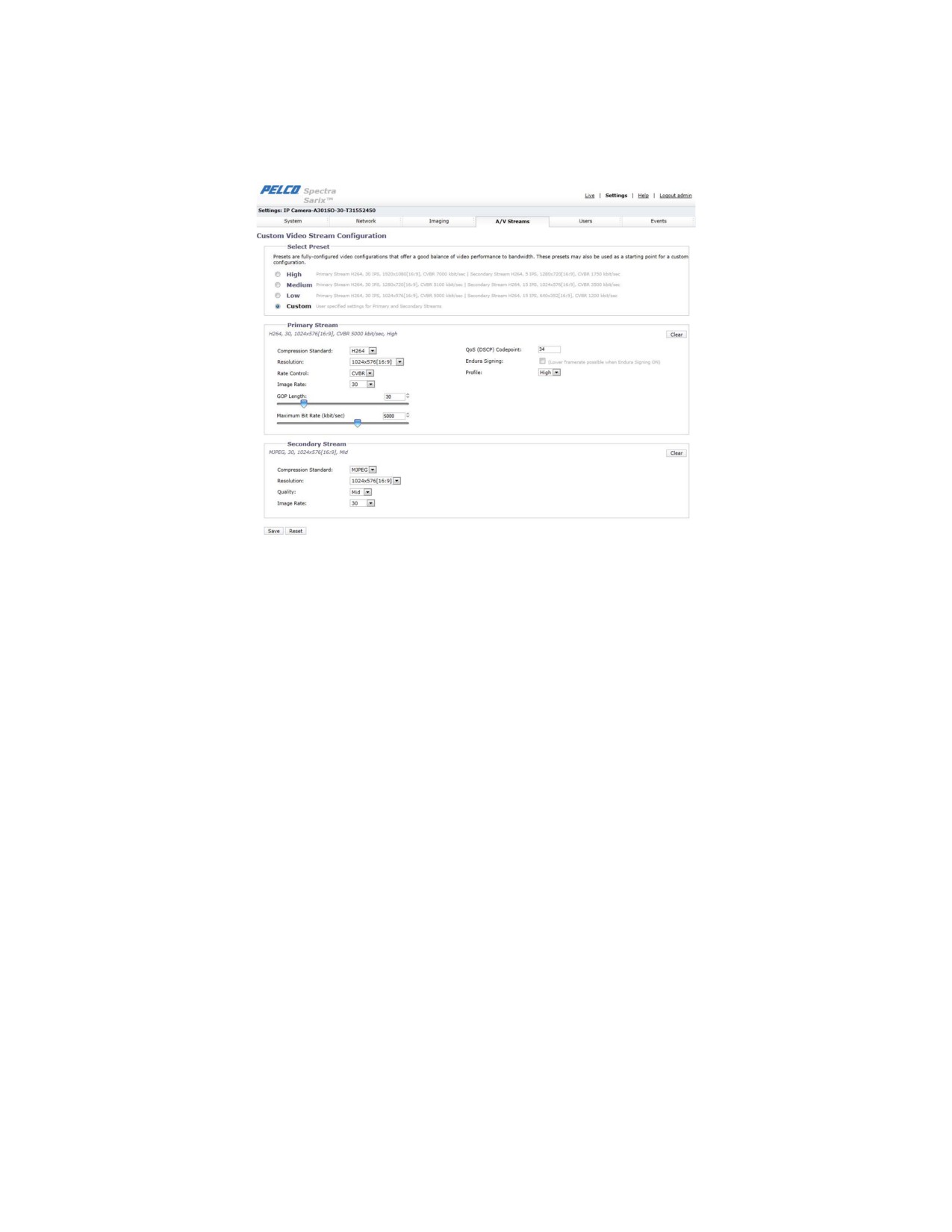

РИСУНОК 3-33: АУДИОВИЗУАЛЬНЫЕ ПОТОКИ

3.2.4.1 Пользовательская настройка конфигурации видеопотока

На странице "Видеоконфигурация" можно настроить сжатие, разрешение, управление битрейтом, скорость передачи

изображения, длину группы изображений (GOP), элемент кода Qos, Подписание Endura и профиль видеопотоков. По

умолчанию потоки именуются "Основным потоком" и "Вспомогательным потоком". Настройка каждого потока

выполняется отдельно, однако параметры одного потока могут ограничивать возможности, доступные для другого

потока, в зависимости от текущей вычислительной мощности.

ПРИМЕЧАНИЕ. Основной поток всегда настраивается раньше вспомогательного. Основной поток потребляет

больший объем ресурсов, чем вспомогательный.

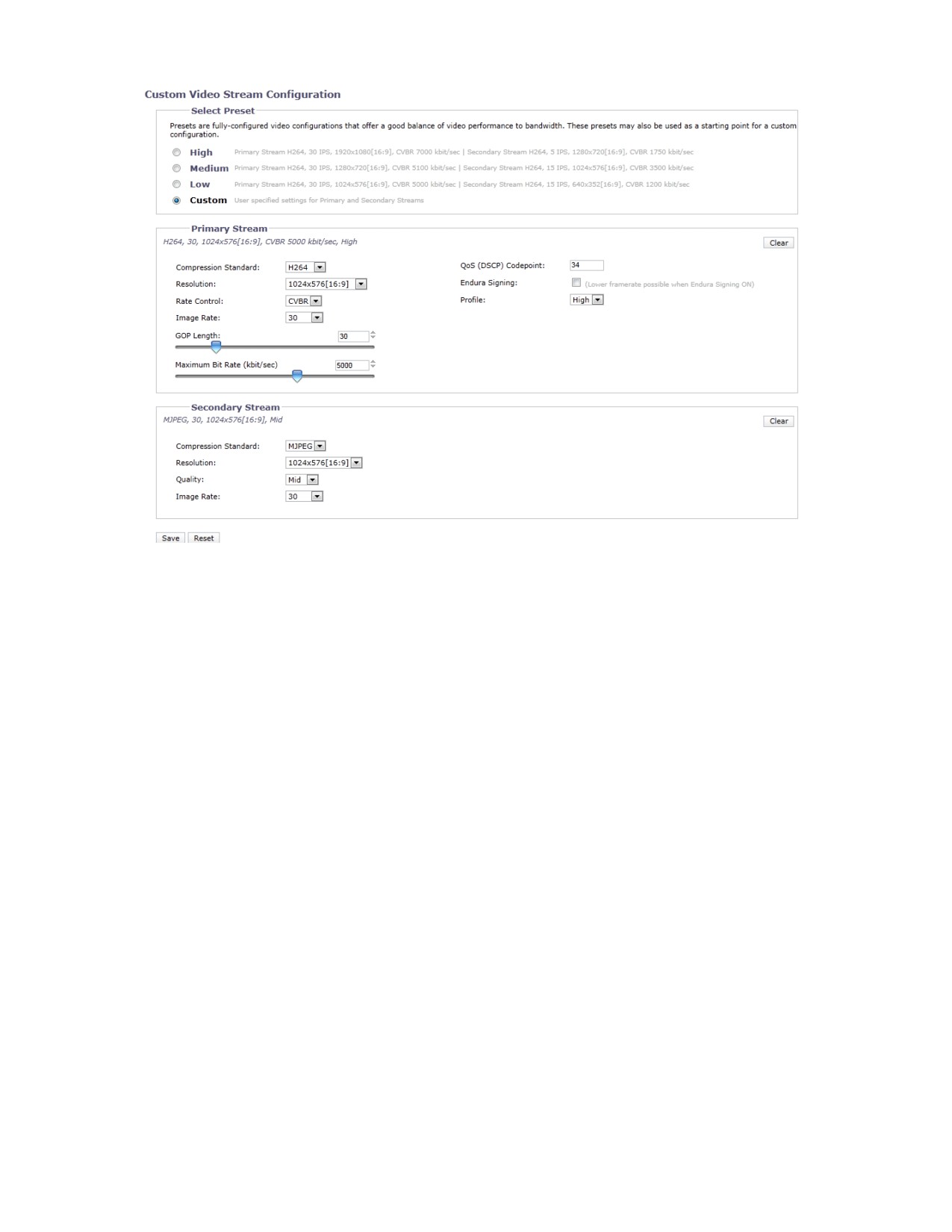

РИСУНОК 3-34: ПОЛЬЗОВАТЕЛЬСКАЯ НАСТРОЙКА КОНФИГУРАЦИИ ВИДЕОПОТОКА

Выбрать предустановку

Предустановки представляют собой полностью настроенные видеоконфигурации, обеспечивающие хорошее

соотношение видеохарактеристик к ширине полосы пропускания. Эти предустановки также можно использовать в

качестве начальной точки для настройки пользовательской конфигурации.

Высокий: Основной поток H264, 30 и/с, 1920 x 1080[16:9], CVBR 7000 кбит/с | Вспомогательный поток H264, 5 и/с,

1280 x 720[16:9], CVBR 1750 кбит/с.

Средняя: Основной поток H264, 30 и/с, 1280 x 720[16:9], CVBR 5100 кбит/с | Вспомогательный поток H264, 15 и/с,

1024 x 576[16:9], CVBR 3500 кбит/с.

Низкая: Основной поток H264, 30 и/с, 1024 x 576[16:9], CVBR 5000 кбит/с | Вспомогательный поток H264, 15 и/с,

640 x 352[16:9], CVBR 1200 кбит/с.

Пользовательская: Пользовательские настройки основного и вспомогательного потоков.

Основной поток

Выберите "Пользовательская" в разделе "Выбрать предустановку" и настройте Основной поток.

Стандарт сжатия

H264: Новая версия стандарта сжатия MPEG-4 , который используется в видеопроигрывателях высокой

четкости, таких как Blu-ray™ и HD-DVD. H.264 требует максимально интенсивной работы процессора, но

занимает минимальный объем полосы пропускания.

MJPEG: Часто используемый стандарт сжатия видеосигнала. MJPEG оказывает минимальное влияние на

процессор видеокамеры, но занимает большую часть полосы пропускания.

Разрешение

В следующей таблице указана разрешающая способность для вашей модели видеокамеры.

ТАБЛИЦА 3-1. ВЗАИМОСВЯЗЬ РАЗРЕШЕНИЯ/СЖАТИЯ/ПОТОКОВ

Основной поток

Вспомогательный поток

Сжатие

Стандартная

H264

MJPEG

H264

MJPEG

Доступные

Разрешения

1280 x 720

1024 x 576

1920 x 1080

960 x 540

640 x 352

320 x 180

1280 x 720

1024 x 576

1280 x 720

960 x 540

640 x 352

320 x 180

1024 x 576

960 x 540

1024 x 576

640 x 352

320 x 180

960 x 540

640 x 352

320 x 180

640 x 352

320 x 180

Управление битрейтом

Параметр управления битрейтом определяет фактический битрейт и качество каждого кадра в видеопотоке.

CBR: Постоянный битрейт (CBR) означает передачу видеопотока с фиксированным количеством бит в

секунду.

CVBR: Ограниченный переменный битрейт (CVBR) означает передачу видеопотока с переменным

количеством бит в секунду.

Выберите Управление битрейтом CVBR. Отображается ползунок максимального битрейта CVBR (кбит/с).

Скорость передачи изображения

Скорость передачи изображения означает количество изображений в секунду (и/с), доступных для конфигурации

видеопотока. Доступны следующие значения скорости передачи изображений: 30, 25, 20, 16,67, 15, 12,5, 10, 7,5, 5,

3, 2 и 1.

Примечание. Настройка максимальной скорости передачи изображений невозможна из-за

запрограммированного стандарта сжатия и разрешения потока.

Длина GOP

Выберите длину GOP от 1 до 150. При выборе большей длины GOP увеличивается сжатие видео и понижается

битрейт, а, следовательно, уменьшается потребление полосы пропускания сети. Однако при выборе большой

длины GOP могут появиться пропуски кадров. При выборе меньшей длины GOP видео меньше сжимается,

битрейт возрастает, а вместе с тем увеличивается потребление полосы пропускания сети. Параметр

используется только со стандартом H.264.

Битрейт CBR (кбит/с)

Выбор постоянного битрейта (CBR) означает передачу видеопотока с фиксированным количеством бит в секунду.

CBR в полной мере использует настройку битрейта для подвижных и неподвижных сцен. Видеопоток всегда

передается со скоростью, установленной пользователем.

Если CBR выбрано для управления битрейтом, ползунок регулировки битрейта используется для выбора

фиксированного числа бит в секунду.

Максимальный битрейт CVBR (кбит/с)

Выбор ограниченного переменного битрейта (CVBR) обеспечивает высокое качество видеосигнала и длительное

время записи с переменным битрейтом, ограничивая расхождения в потреблении ресурсов записи.

Если CVBR выбрано для управления битрейтом, ползунок регулировки битрейта используется для установки

максимального битрейта.

Элемент кода QoS (DSCP)

Качество обслуживания (QoS) для Элемента кода дифференцированных услуг (DSCP) - это код, позволяющий

определить очередность передачи различных типов данных по сети. параметр используется только со

стандартом H264.

ПРИМЕЧАНИЯ:

Если вам не известно значение DSCP, обратитесь к администратору сети перед изменением данного

параметра.

Для использования QoS необходимо настроить сеть. Если вам не известно, поддерживает ли ваша сеть QoS,

обратитесь к администратору сети.

Подписание Endura

При активации функции "Подписание Endura" система Endura® выполняет аутентификацию видеосигнала в

потоке записи Endura. Параметр используется только со стандартом H.264.

Профиль

Профиль определяет подкласс характеристик потока битов в потоке H.264, включая цветопередачу и

дополнительное сжатие видеосигнала. Важно, чтобы выбранный профиль был совместим с записывающим

устройством, в этом случае выполняется декодирование и просмотр потока.

Основной: Промежуточный профиль со средним коэффициентом сжатия. По умолчанию для профиля

установлено значение "Основной". Этот профиль совместим с большинством записывающих устройств и

использует меньшее количество бит для сжатия видеосигнала, чем базовый профиль; однако он использует

большее число бит, чем высокий профиль. Основной профиль поддерживает I-кадры, Р-кадры и В-кадры.

Высокий: Сложный профиль с высоким коэффициентом сжатия. Это основной профиль для устройств

телевидения высокой четкости; например, этот профиль принят в Blu-ray и HD-DVD. Высокий профиль

поддерживает I-кадры, Р-кадры и В-кадры.

Вспомогательный поток

Выберите "Пользовательская" в разделе "Выбрать предустановку" и настройте Вспомогательный поток. Чтобы

настроить Вспомогательный поток, повторите действия по настройке Основного потока.

3.2.4.2 Аудиоконфигурация

На странице "Аудиоконфигурация" можно настроить аудиоустройство. По умолчанию для Аудио установлено значение

"отключено", а это значит, что через видеокамеру не передается звук. При активации настройки звук передается с

камеры на компьютер. В зависимости от конфигурации системы, изображения могут быть не синхронизированы со

звуком.

ПРИМЕЧАНИЕ. Ненадлежащее использование оборудования аудио/видео записи может повлечь за собой

административные и уголовные санкции. Применимые законы, регулирующие использование данных возможностей,

зависят от конкретной страны и могут потребовать, среди прочего, явно выраженного письменного согласия объектов

записи. Вы несете единоличную ответственность за строгое соблюдение данных законов, а также строгое

соблюдение всех прав конфиденциальности и личной собственности.

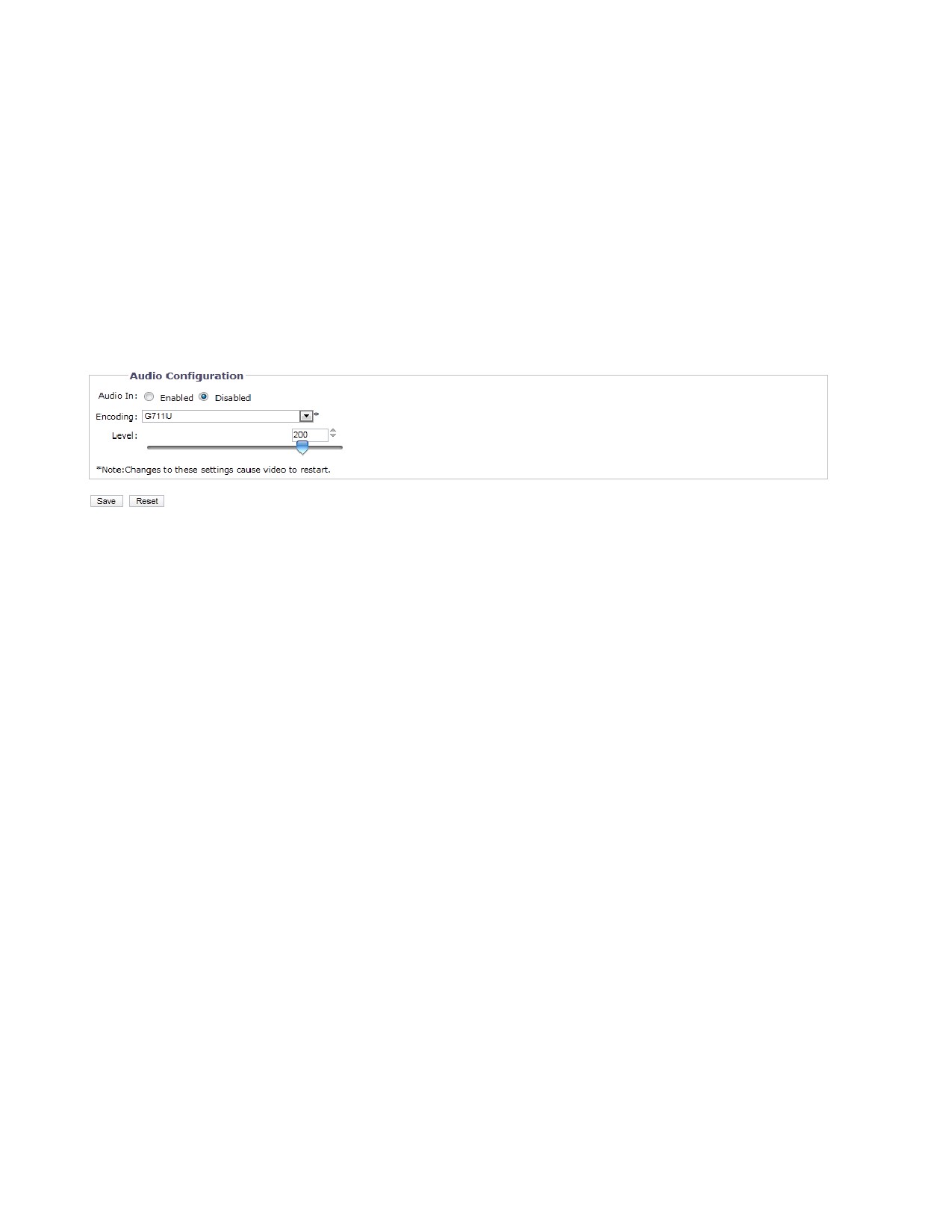

РИСУНОК 3-35: АУДИОКОНФИГУРАЦИЯ

Аудиовход

Активировано

Выберите значение Активировано при получении аудиосигнала от микрофона, подключенного к устройству.

Отключено

Выберите значение Отключено, чтобы закрыть Аудиовход.

Кодировка

Доступно два аудиокодека: G711-Alaw / G711-Ulaw

Уровень

Можно выбрать уровень громкости: от 1 до 255.

ПРИМЕЧАНИЕ. Изменение этих настроек может вызвать перезапуск видео.

3.2.4.3. Локальная запись

Режим Локальная запись позволяет пользователям записывать и сохранять видеофайлы на установленной SD-карте

вместо их записи и сохранения через сеть, что требует выделения памяти значительного объема и широкой полосы

пропускания. Установите флажок в соответствующем поле для выбора данного вида записи. Обратите внимание, что

после заполнения карты более старые и ранее записанные видеофайлы будут перезаписаны, если установлен флажок

Включить непрерывную запись.

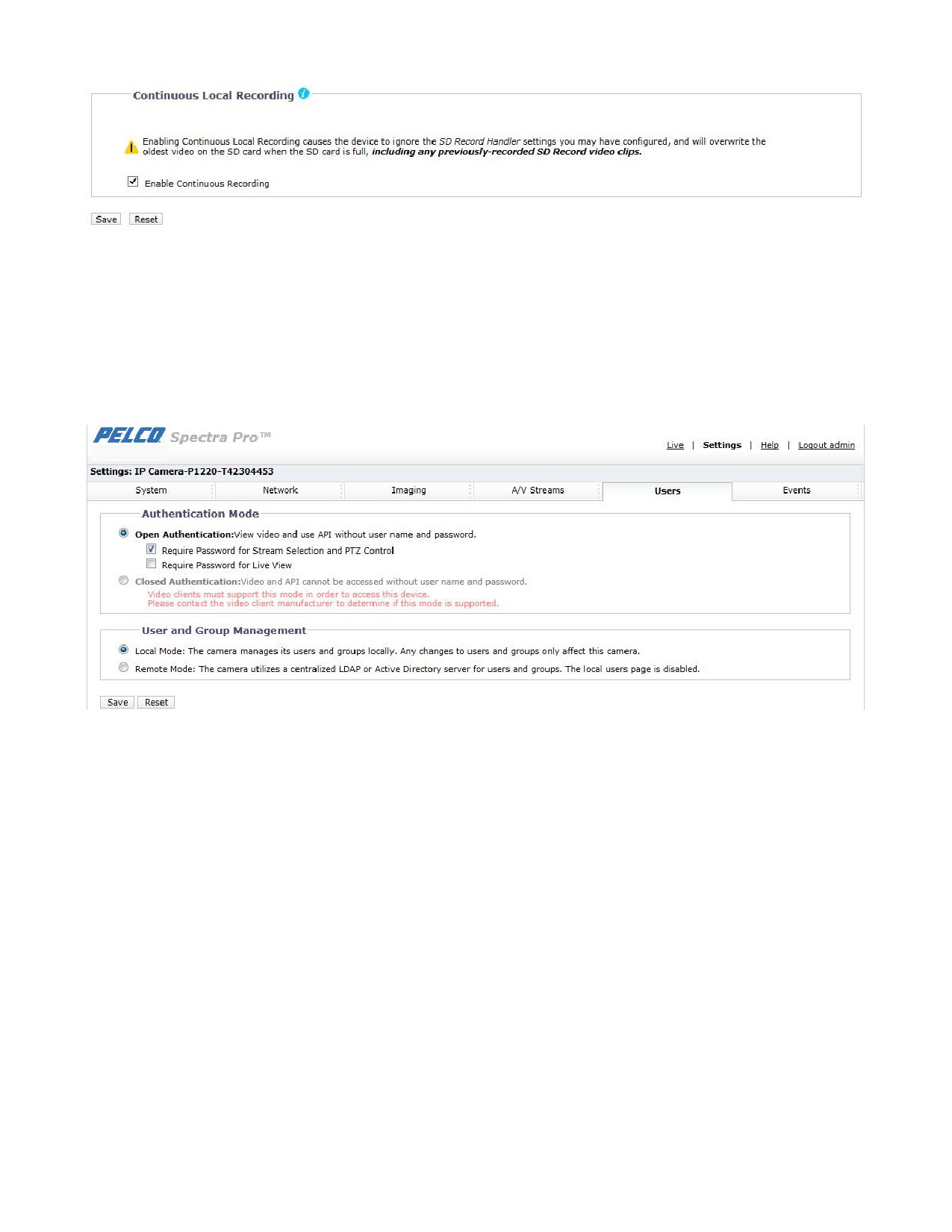

РИСУНОК 3-36. ЛОКАЛЬНАЯ ЗАПИСЬ

3.2.5 Пользователи

На вкладке "Пользователи" можно создавать и управлять учетными записями пользователей, а также изменять

способы управления параметрами пользователей видеокамеры.

РИСУНОК 3-37: ПОЛЬЗОВАТЕЛЬСКАЯ КОНФИГУРАЦИЯ

3.2.5.1 Общие настройки

На странице "Общие настройки" можно установить общий уровень доступа пользователей. Данный уровень доступа

представляет собой определенный набор полномочий пользователя, который позволяет пользоваться видеокамерой

без входа в систему. Доступные уровни полномочий зависят от текущей модели устройства.

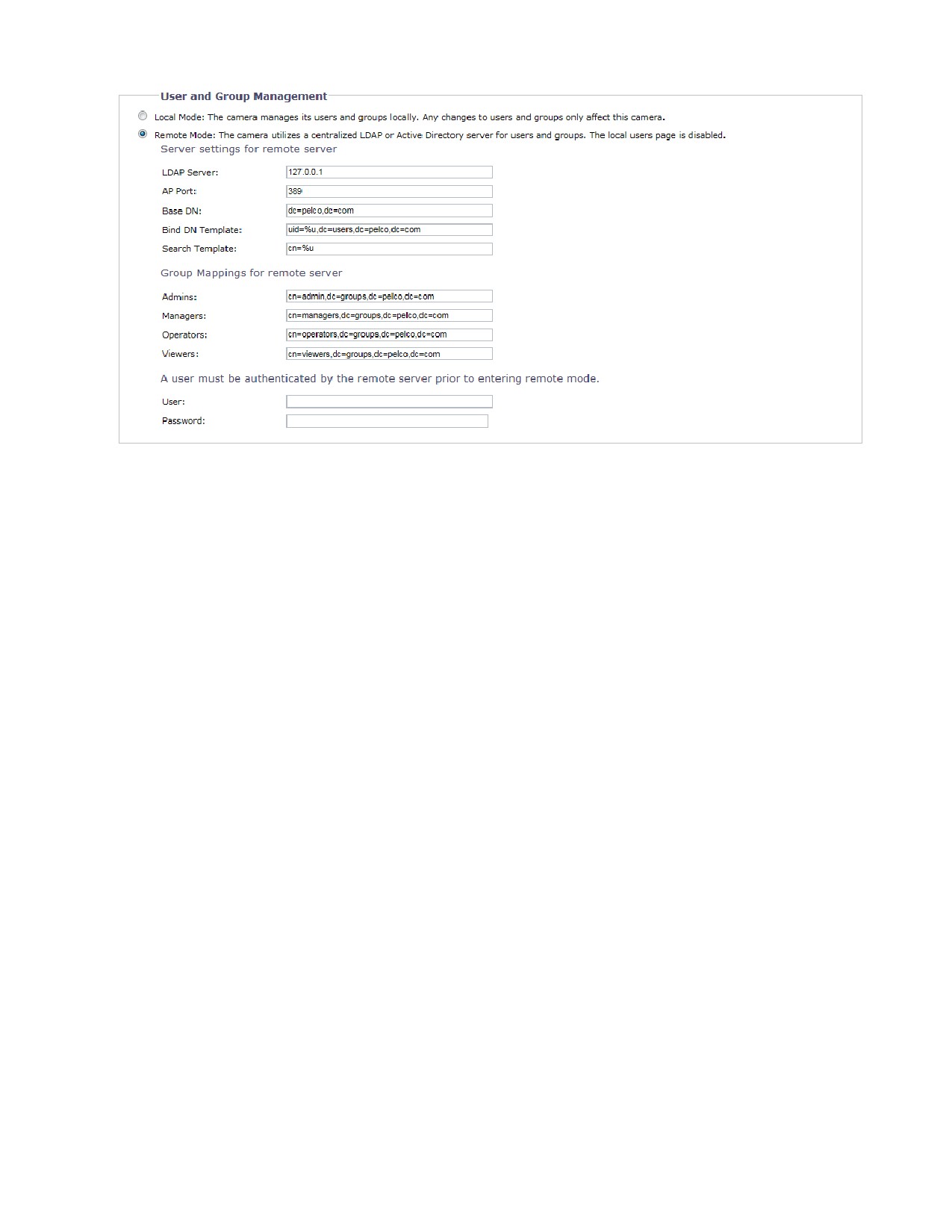

Также на странице "Общие настройки" можно изменить способ управления видеокамеры параметрами пользователей

и групп. Управление настройками осуществляется отдельно для каждой видеокамеры, а также с помощью

централизованного сервера, через который изменения применяются в нескольких видеокамерах.

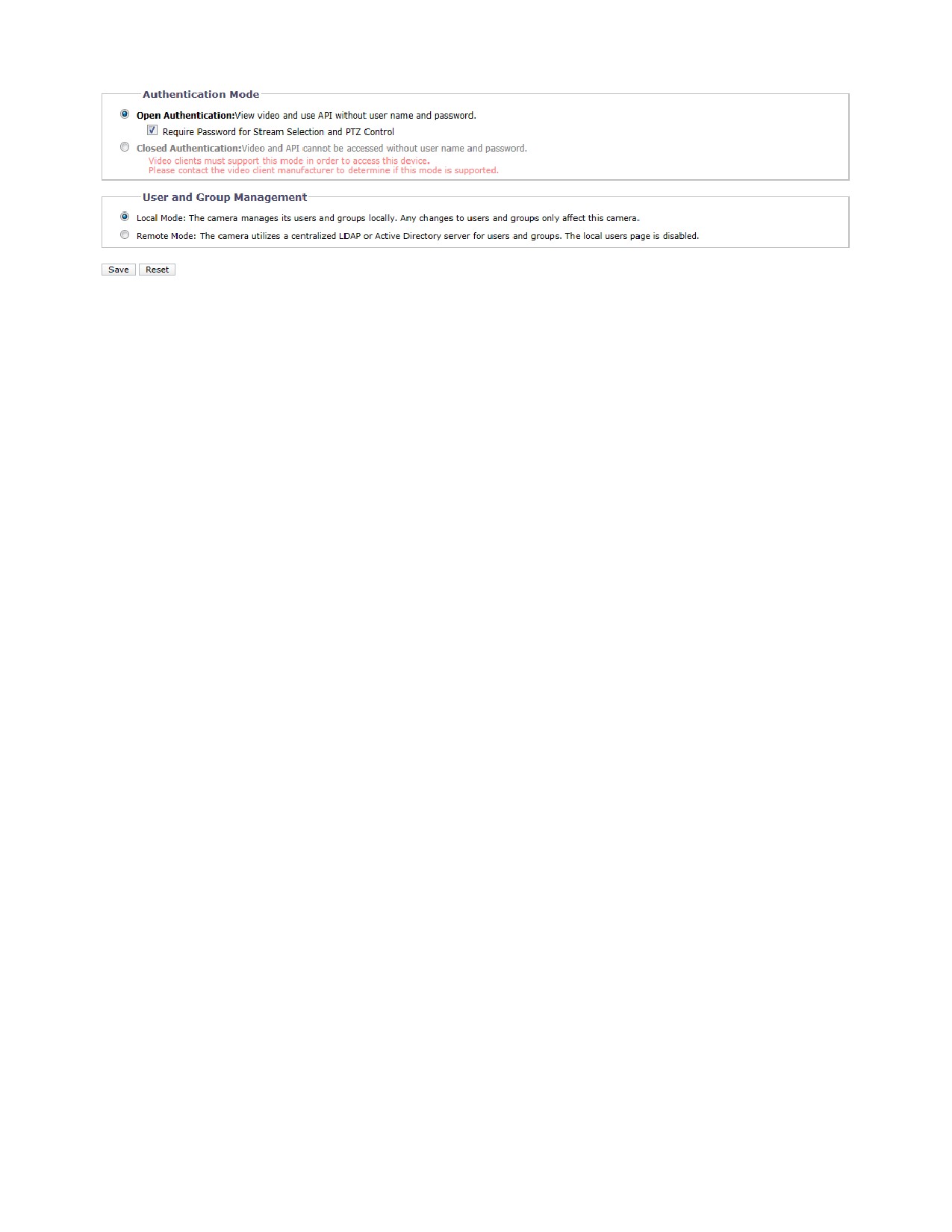

РИСУНОК 3-38: ОБЩИЕ НАСТРОЙКИ ПОЛЬЗОВАТЕЛЕЙ

Режим аутентификации

Открытая аутентификация

Пользователи могут просматривать видео и использовать API видеокамеры без проверки учетных данных

пользователей. Когда задан параметр «Открытая аутентификацияª, можно установить флажок «Запрашивать

пароль для выбора потока и управления PTZª, или «Запрашивать пароль для просмотра в реальном времениª,

или оба сразу, чтобы привилегиями могли пользоваться только аутентифицированные пользователи.

Закрытая аутентификация

Для просмотра видео и доступа к API видеокамеры пользователи должны предъявить действительные учетные

данные. Выбирая "Закрытую аутентификацию", убедитесь в том, что система управления видеосигналами

поддерживает режим Закрытой аутентификации.

Управление пользователями и группами

Видеокамеры Spectra Professional поддерживают два способа управления полномочиями пользователей и групп.

Локальный режим

Камера локально управляет пользователями и группами. Это значение установлено по умолчанию.

Удаленный режим

Видеокамера аутентифицирует и управляет пользователями через сервер LDAP, который поддерживается

Microsoft® Active Directory®. Это позволяет администраторам привязывать камеры и групповые полномочия к

существующим службам единой регистрации (SSO). При выборе "Удаленного режима" настройки локального

управления пользователями отключаются.

Активация Удаленного режима

РИСУНОК 3-39: АКТИВАЦИЯ УДАЛЕННОГО РЕЖИМА

Выберите "Удаленный режим" в разделе "Управление пользователями и группами".

Настройки удаленного сервера

a Введите IP-адрес или имя хоста для сервера LDAP в поле Сервер LDAP.

b Введите порт, через который осуществляется связь видеокамеры с сервером LDAP, в поле Порт AP.

По умолчанию установлен порт для передачи данных по AP: 389.

Введите отличительное имя (DN), по которому LDAP выполняет поиск, в поле Базовый DN.

d Укажите шаблон имени пользователя (при условии, что пользователь входит в систему видеокамеры)

для поиска в каталоге LDAP в поле Привязать шаблон DN.

e Введите поисковый запрос LDAP для пользователей, обнаруженных в базовом DN, в поле Искать

шаблон. Поиск должен выполняться в соответствии с записями пользователя LDAP для привязки

имени (имени пользователя).

Отображения групп для удаленного сервера

Введите Отображения групп для каждой из четырех групп пользователей видеокамеры:

a Введите общее имя (CN) и DN для группы пользователей, которой будет разрешен административный

доступ, в поле Администраторы.

b Введите CN и DN для группы пользователей, которой будет разрешен доступ для управления, в поле

Диспетчеры.

Введите CN и DN для группы пользователей, которой будет разрешен операторский доступ, в поле

Операторы.

d Введите CN и DN для группы пользователей, которой будет разрешен абонентский доступ, в поле

Абоненты.

Перед входом в удаленный режим пользователь должен быть аутентифицирован удаленным

сервером.

В полях Пользователь и Пароль введите учетные данные пользователя, который проходит

аутентификацию через сервер LDAP.

Примечание. Удаленный режим (аутентификация LDAP) не активируется, если не заполнены указанные поля

или введены неверные учетные данные; это гарантирует, что пользователи с неверными или недопустимыми

параметрами LDAP не смогут войти в систему видеокамеры.

Нажмите кнопку «Сохранитьª для сохранения настроек либо кнопку «Сбросª для удаления всей введенной

информации без сохранения.

3.2.5.2 Пользователи

Учетные записи пользователей создаются для ограничения полномочий тех лиц, которые входят в систему

видеокамеры. На странице "Пользователи" также имеется четыре предопределенных настройки уровня доступа с

полномочиями Администратора, Диспетчера, Оператора и Абонента.

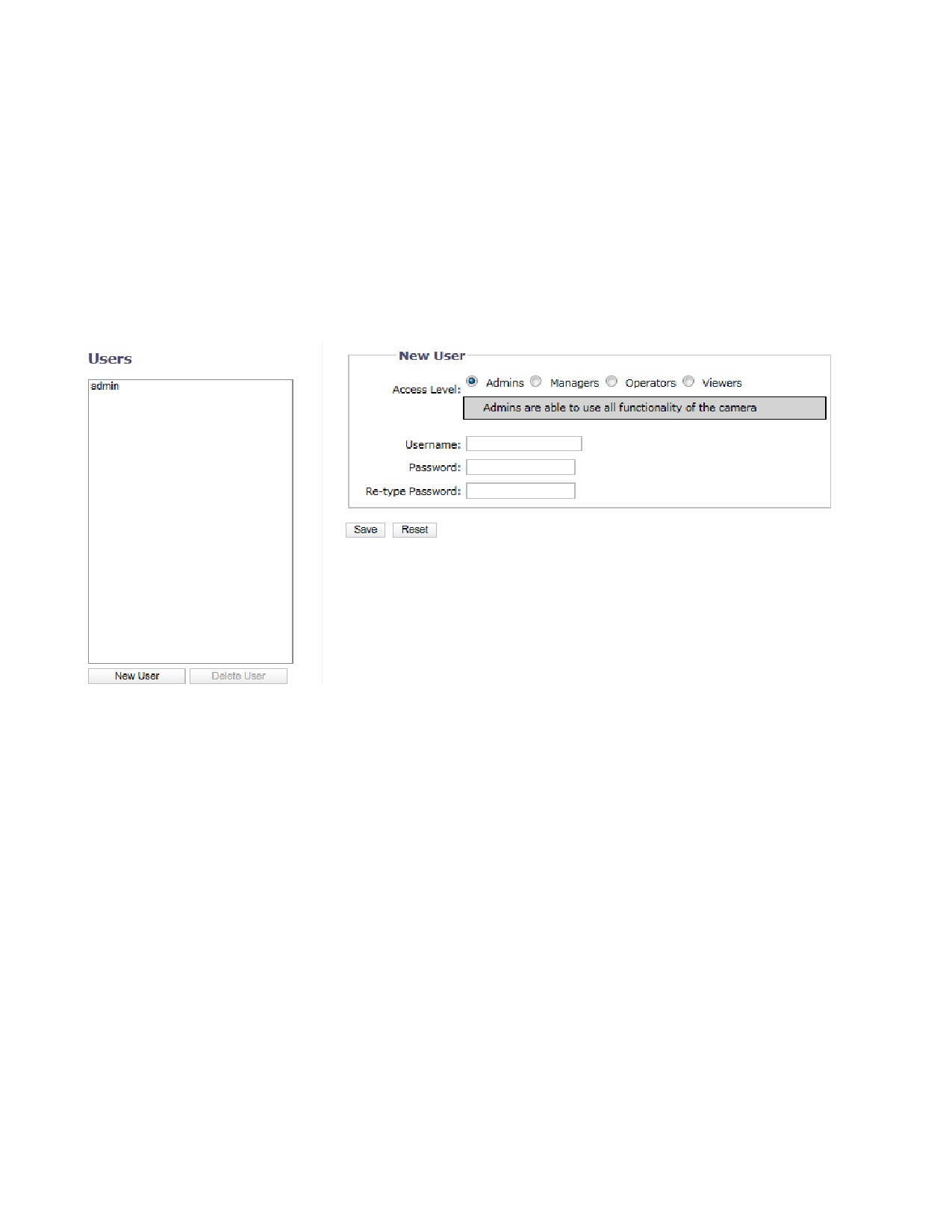

РИСУНОК 3-40: НОВЫЕ ПОЛЬЗОВАТЕЛИ

Создание нового пользователя

Нажмите на кнопку Новый пользователь под левым полем и выберите "Уровень доступа" для нового пользователя.

Уровень доступа

Выберите Уровень доступа для пользователя.

Администраторы: Это единственная из установленных групп, которую невозможно удалить. Данная

группа имеет доступ ко всем полномочиям.

Диспетчеры: Эту установленную группу можно изменить или удалить. Данная группа имеет доступ ко

всем полномочиям, кроме восстановления настроек по умолчанию, а также прав доступа к API.

Операторы: Эту установленную группу можно изменить или удалить. По умолчанию полномочия

данной группы ограничиваются однопоточным просмотром, выбором потока и многопоточным

просмотром.

Абоненты: Эту установленную группу можно изменить или удалить. По умолчанию полномочия данной

группы ограничиваются однопоточным просмотром и многопоточным просмотром.

Нажмите на кнопку "Сохранить", чтобы сохранить настройки и создать нового пользователя. Профиль

нового пользователя отображается в поле в левой части страницы. Нажмите на кнопку "Сброс" для

удаления всей введенной информации без сохранения.

Система купольных IP-камер серии Spectra Professional. Руководство пользователя (2014 год) - часть 3
