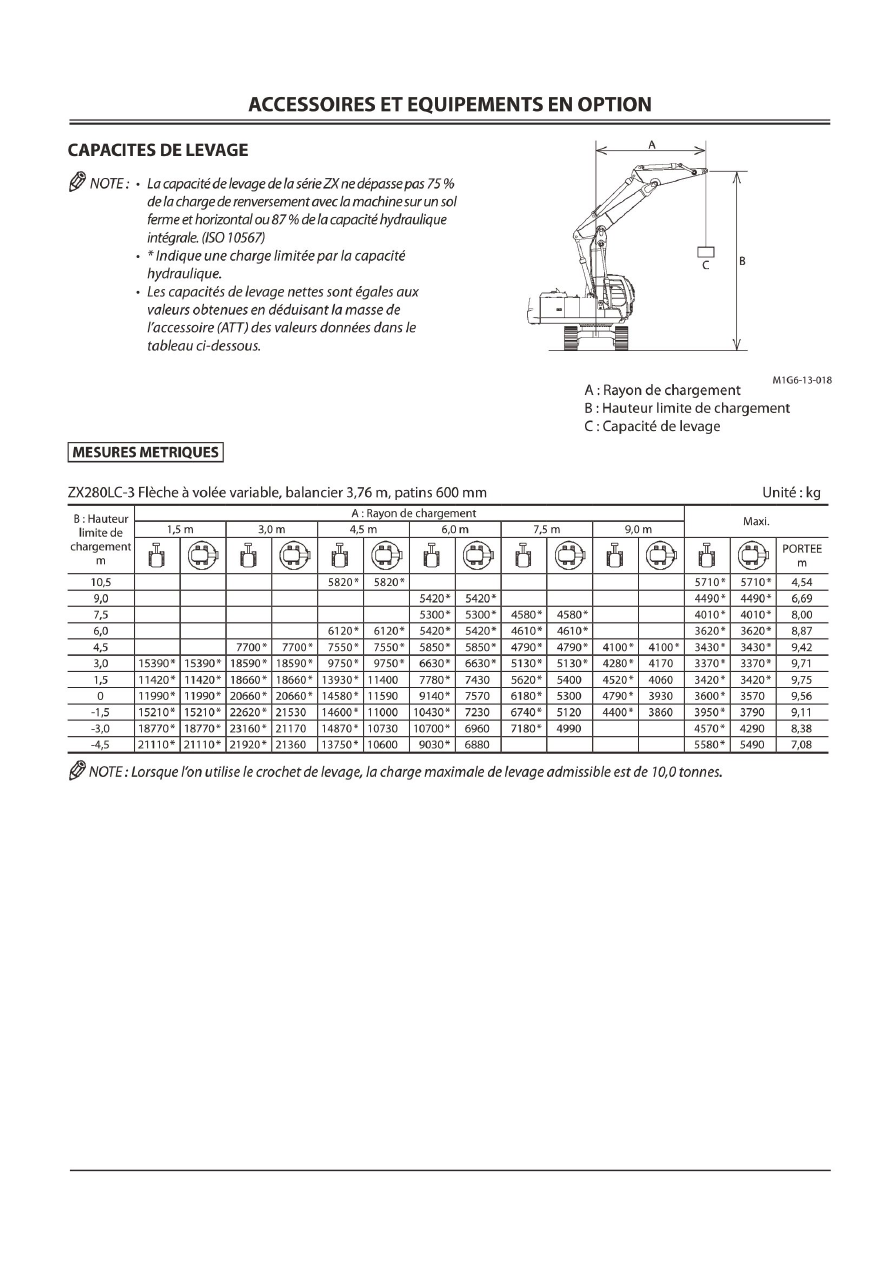

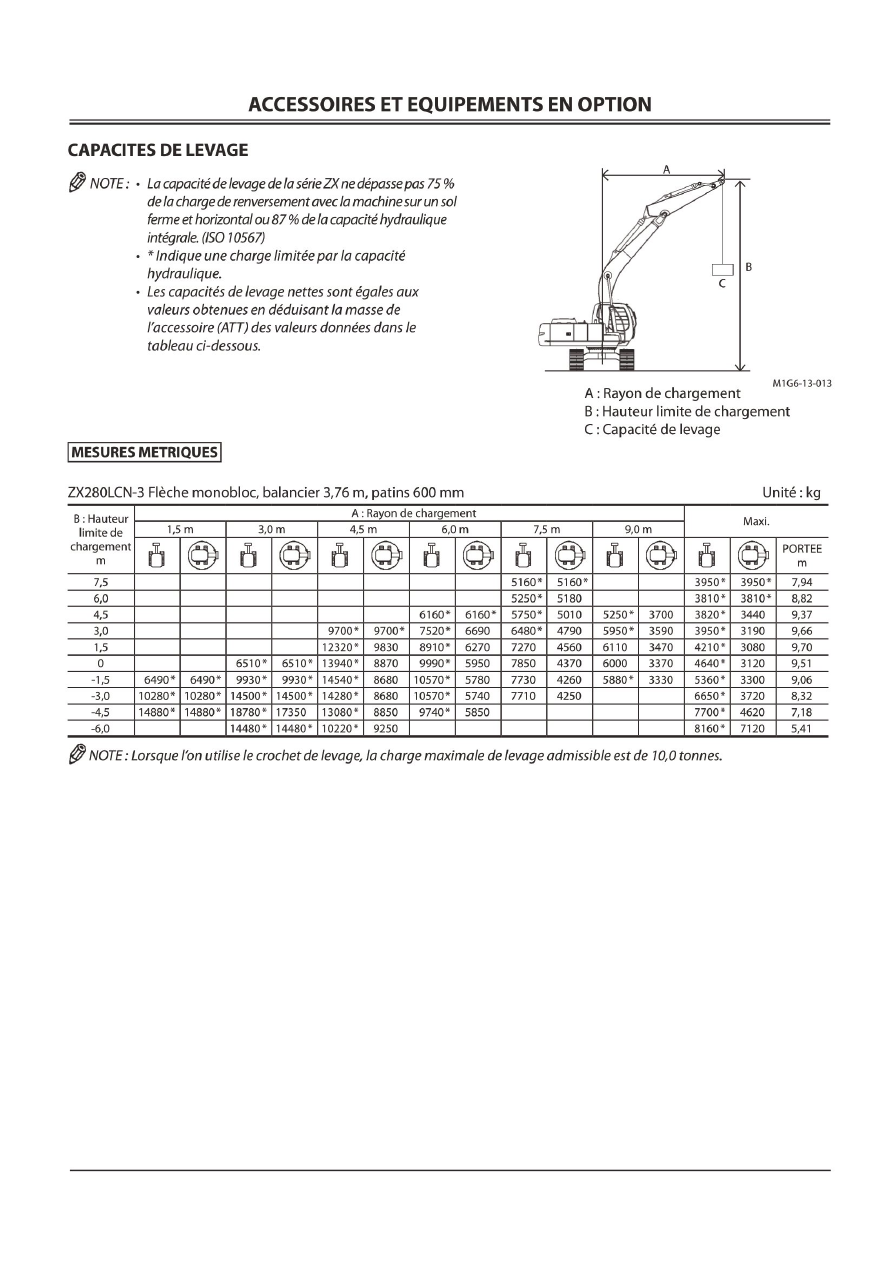

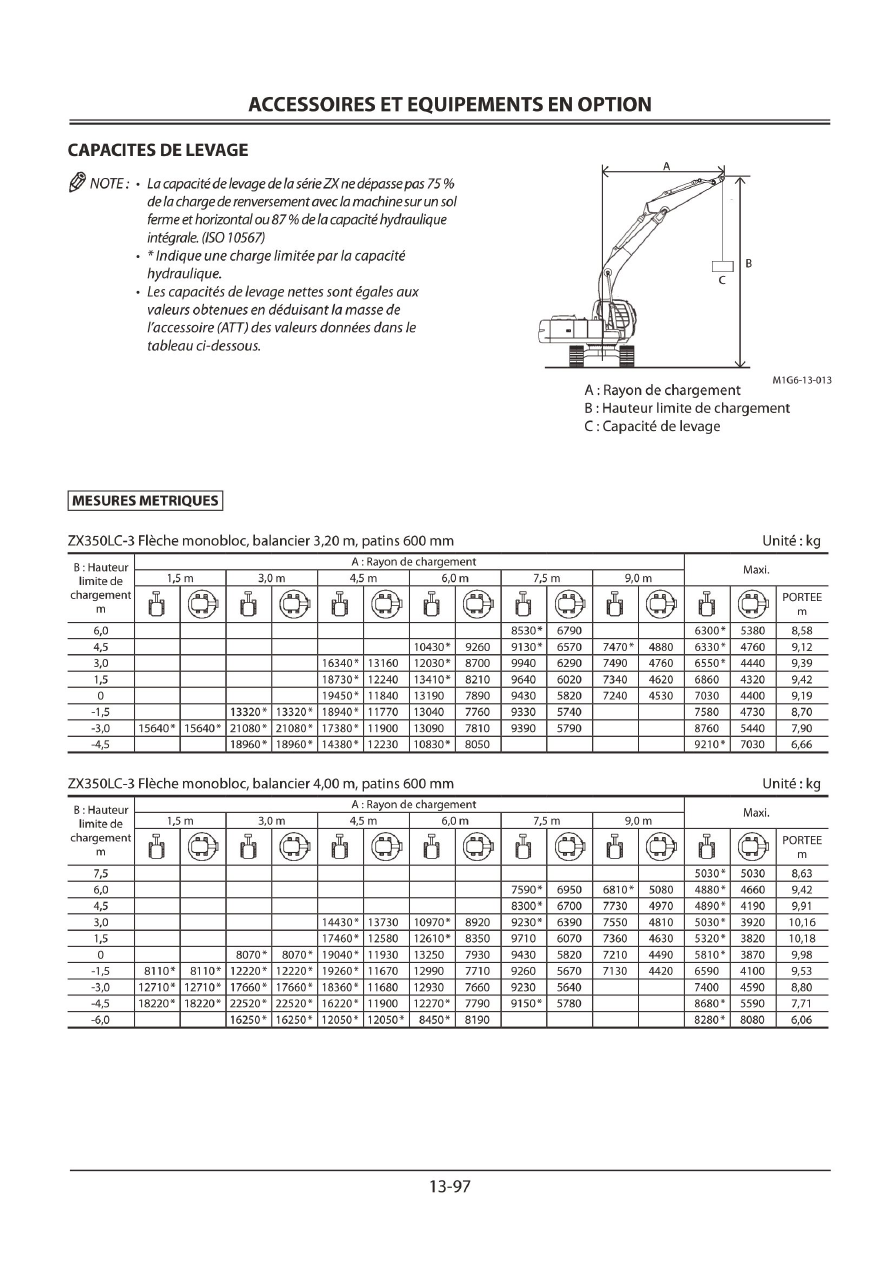

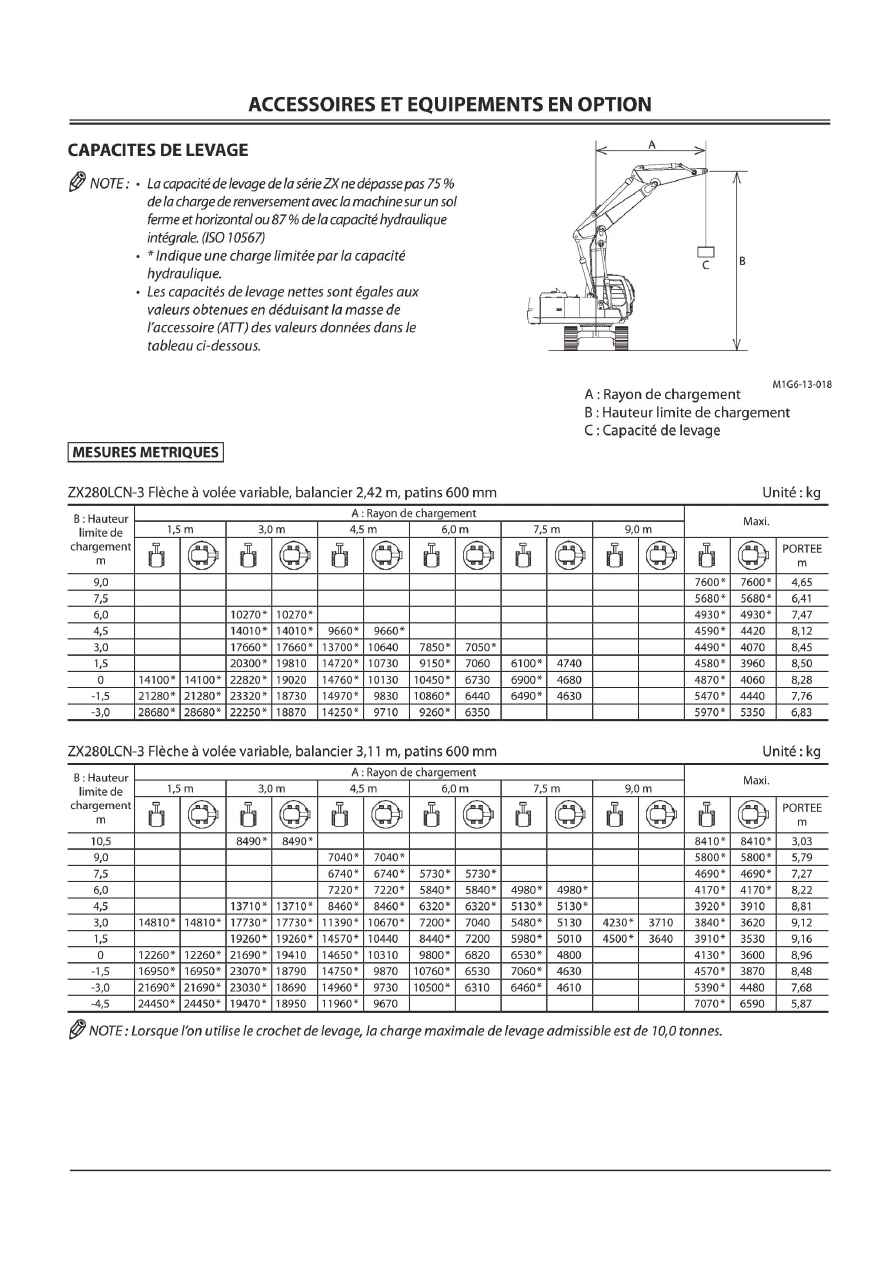

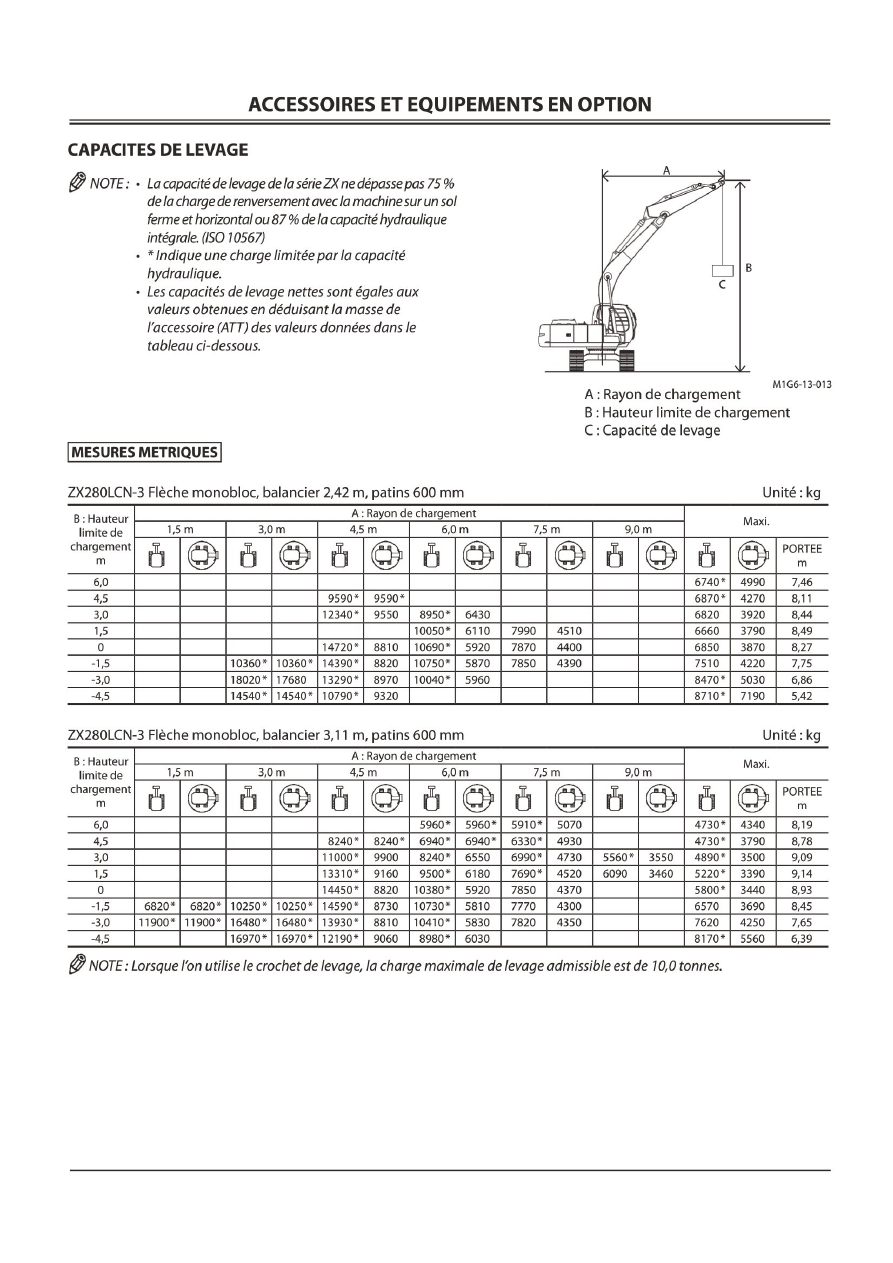

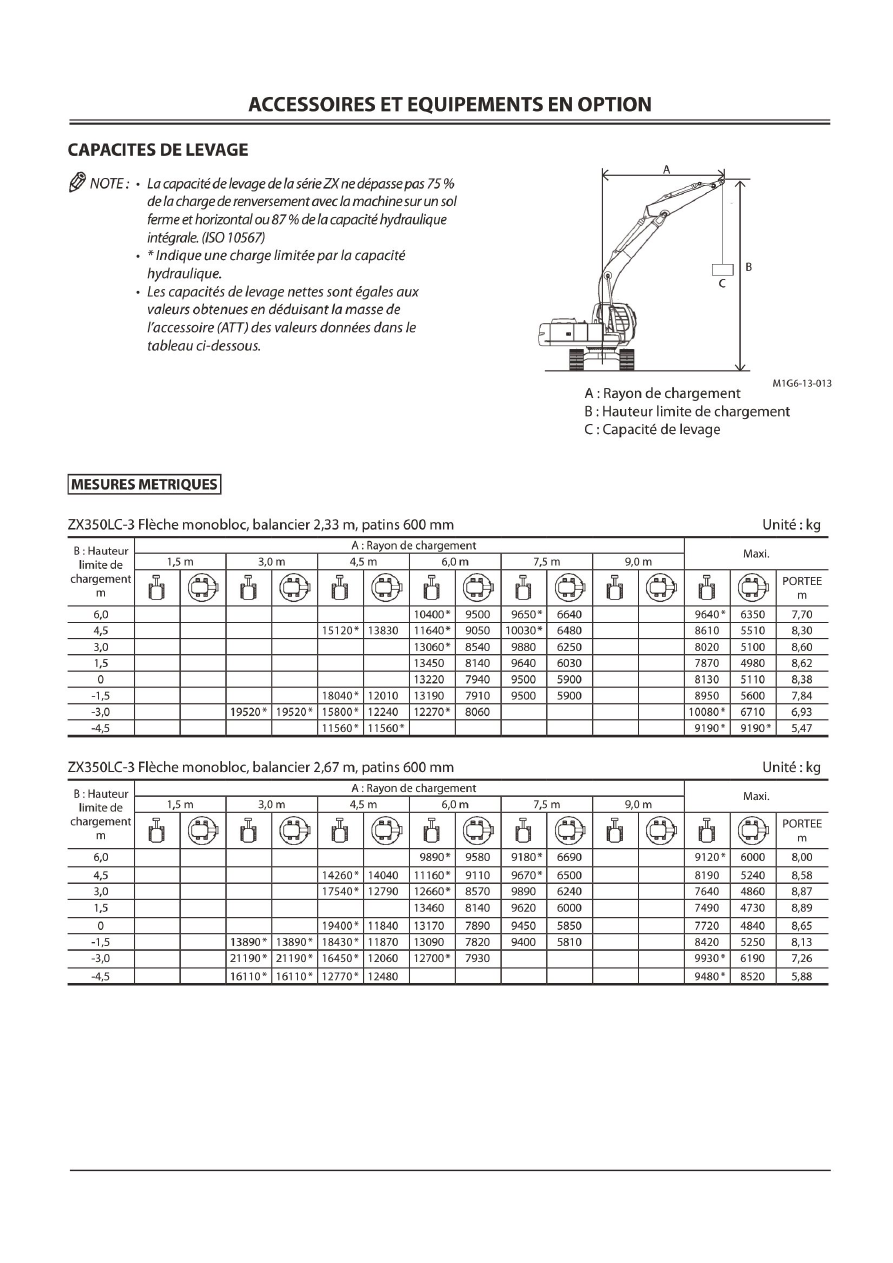

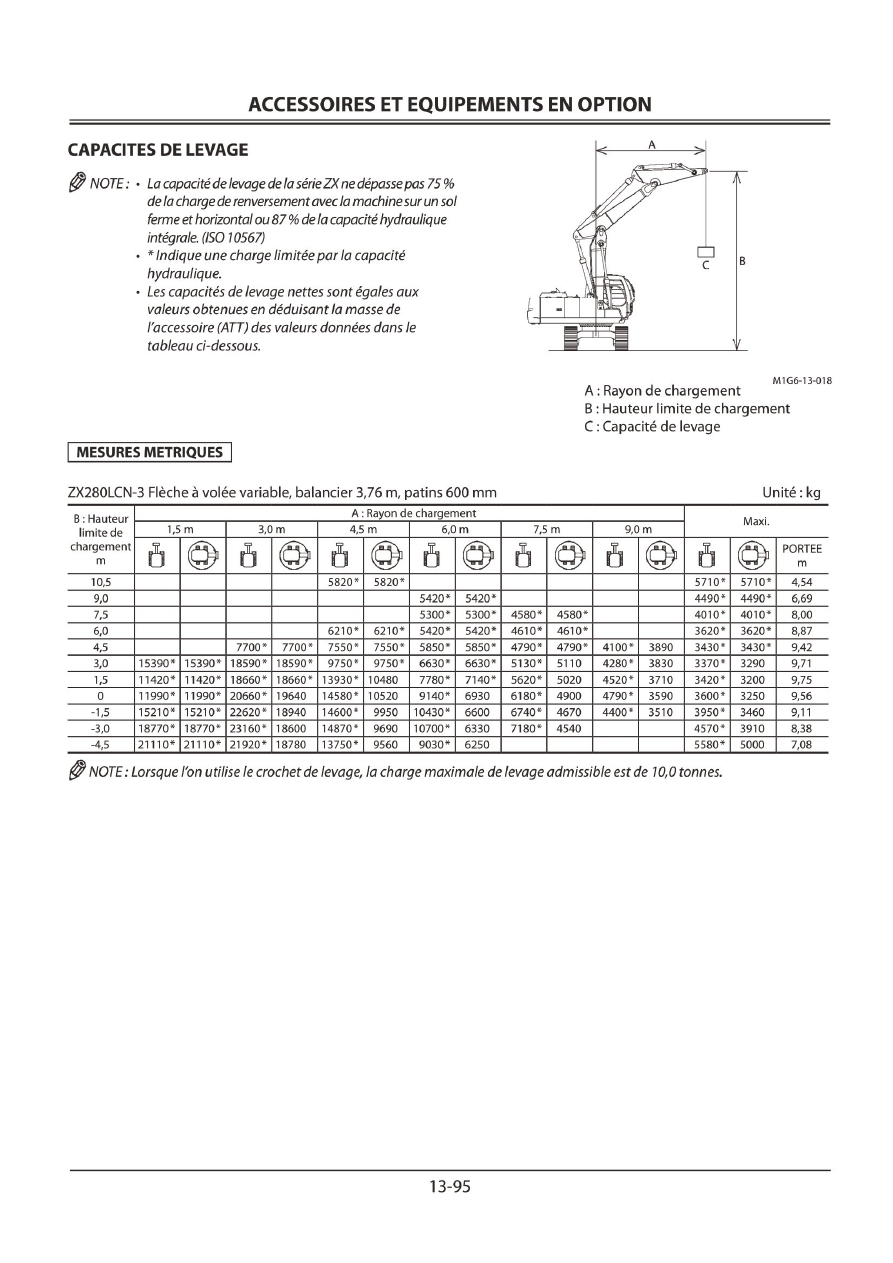

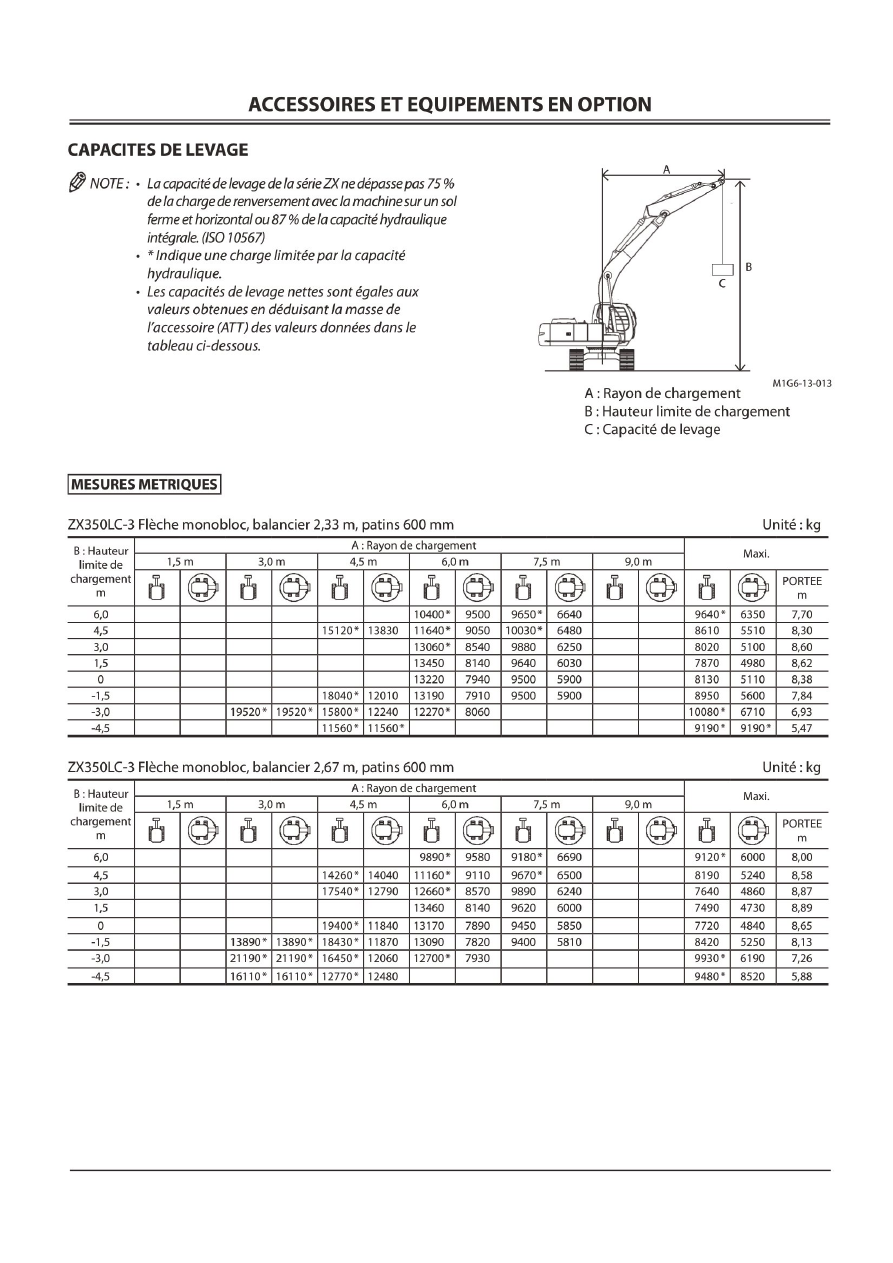

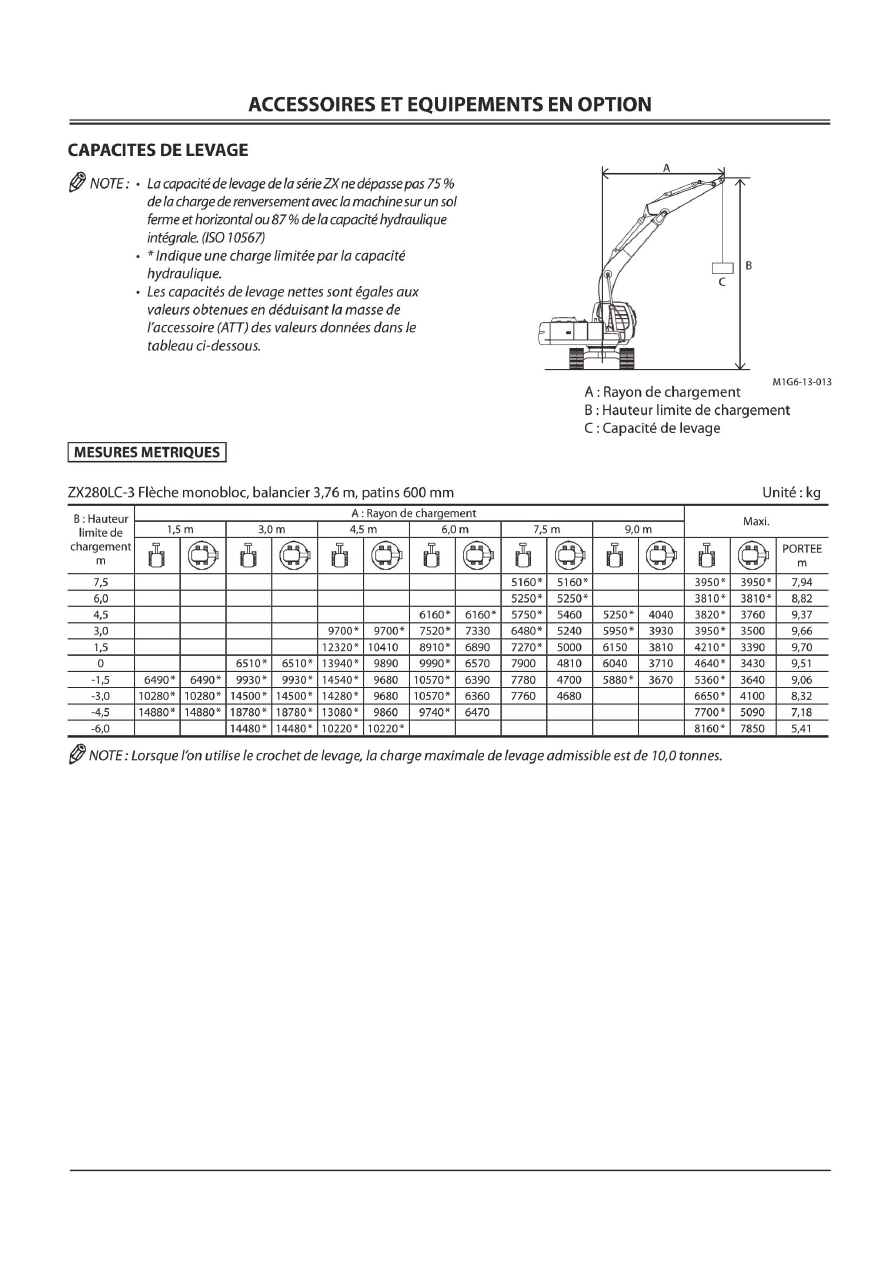

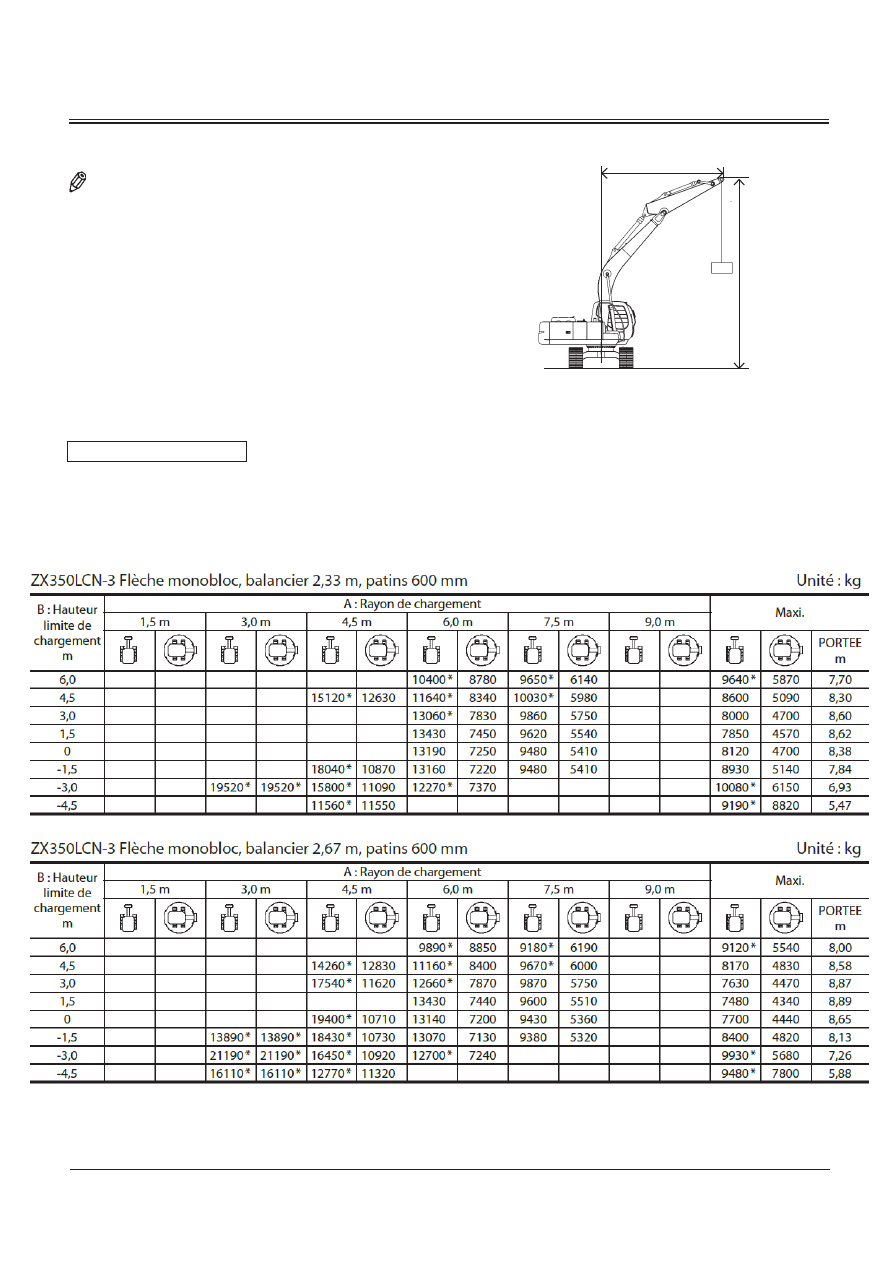

Zaxis Excavatrice Hydraulique Classe 120-3, Classe 180-3, Classe 200-3. Manuel de l’Opérateur - 28

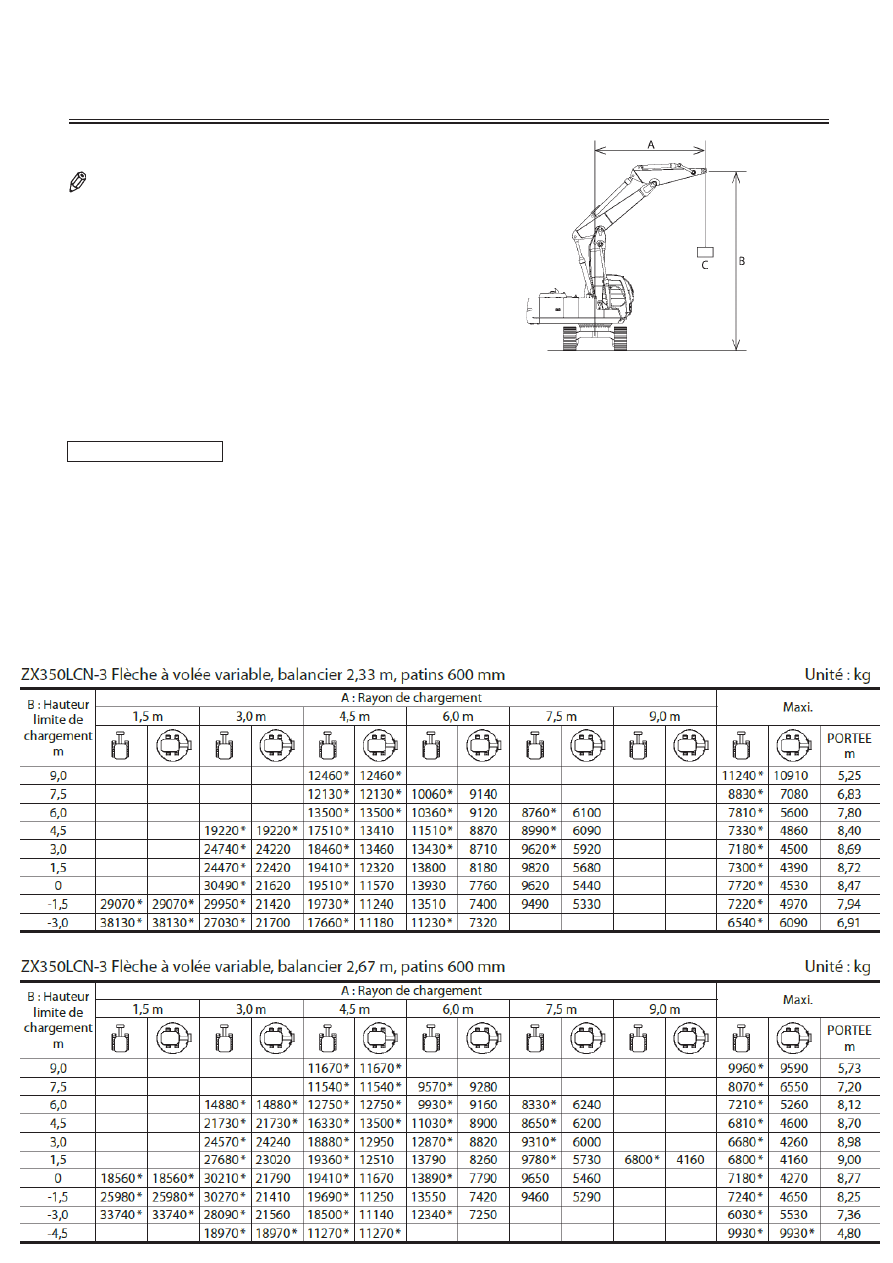

ACCESSOIRES ET EQUIPEMENTS EN OPTION

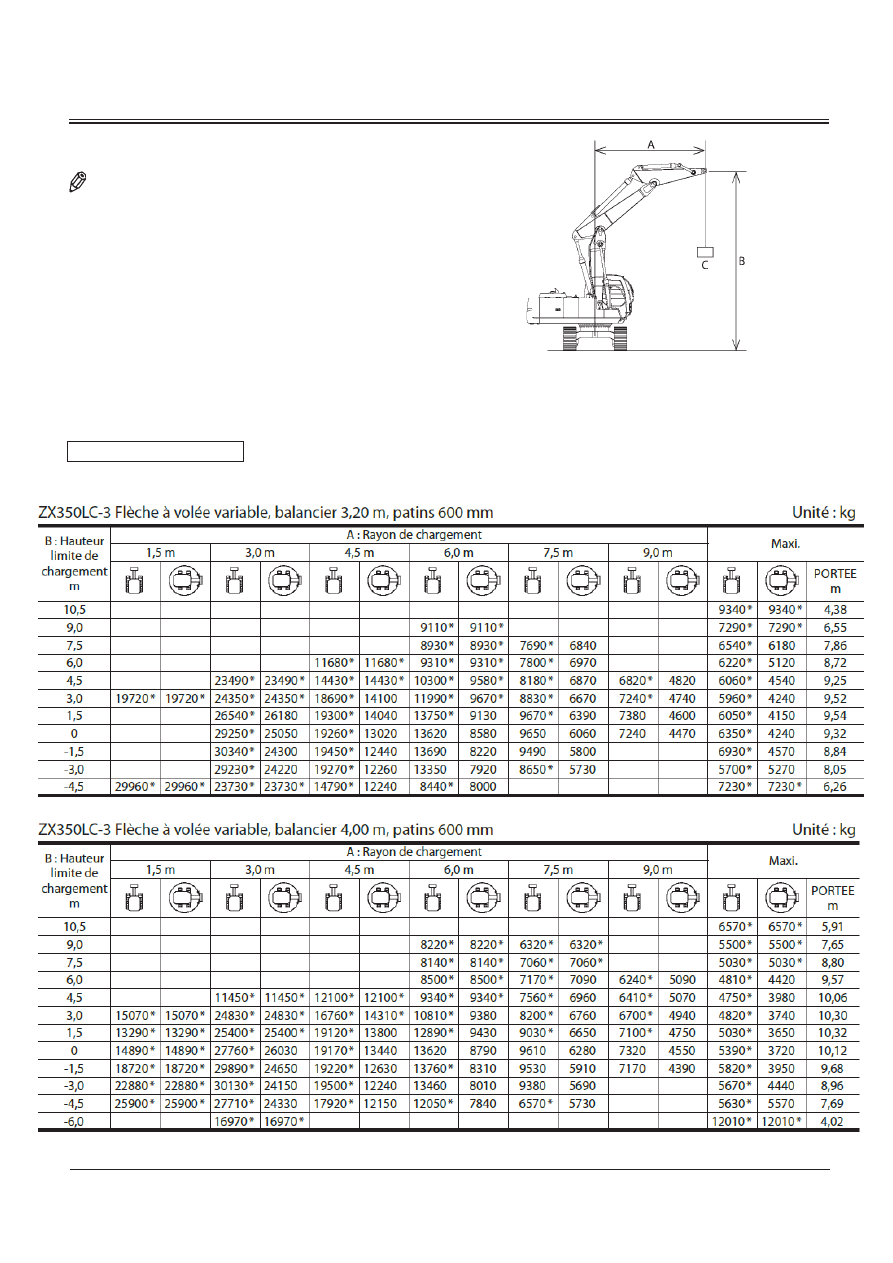

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

MESURES METRIQUES

A

C

B

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-013

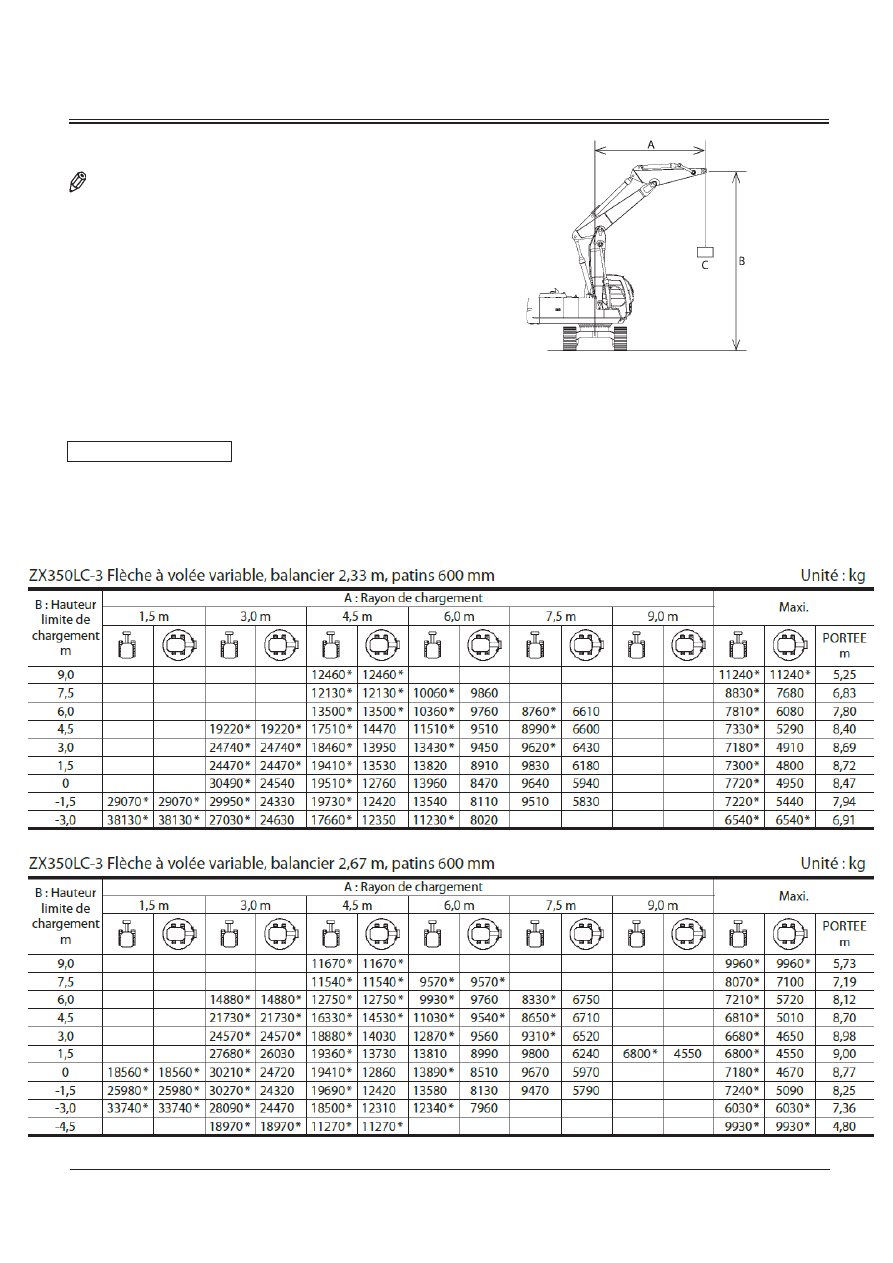

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-99

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

  Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

MESURES METRIQUES

A

C

B

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-013

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-100

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

MESURES METRIQUES

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-018

C

B

A

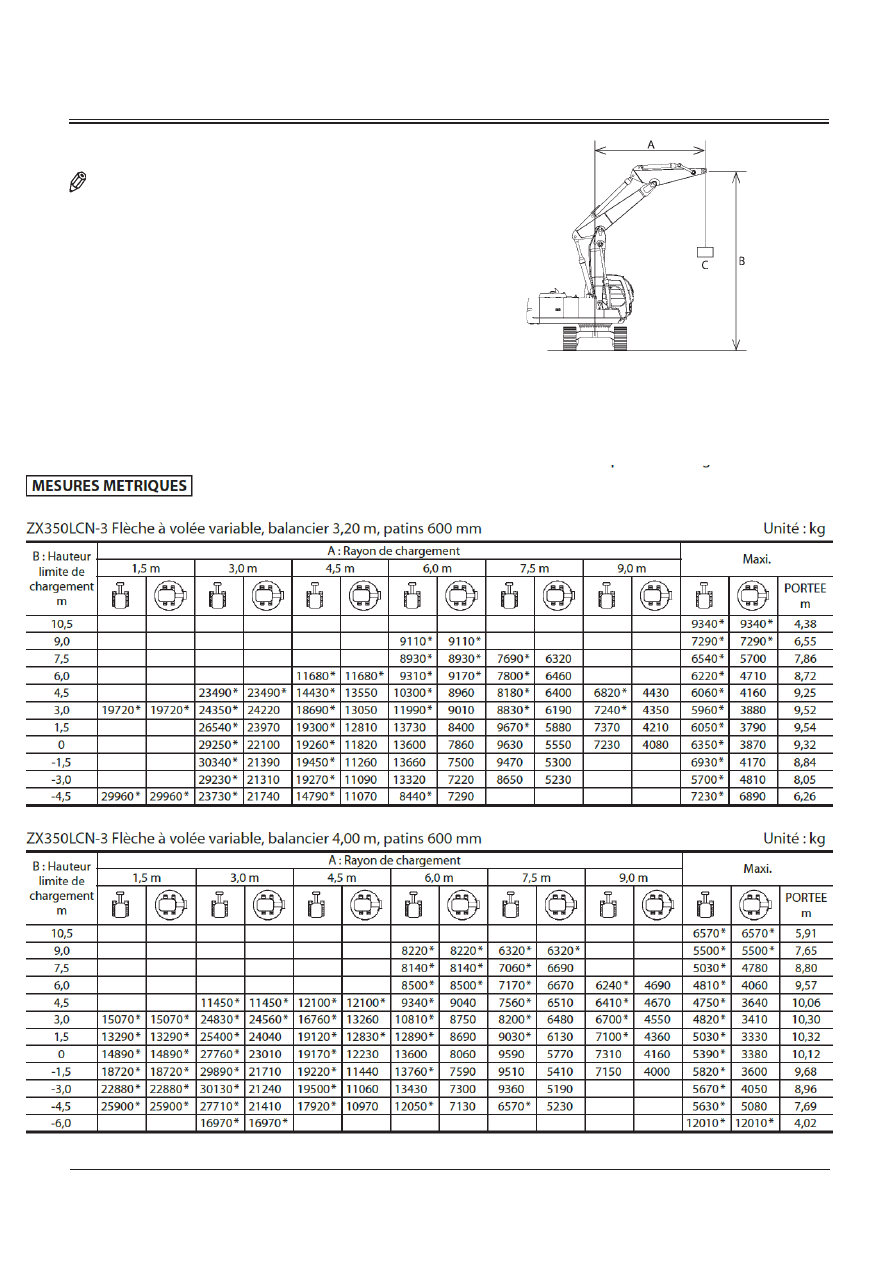

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-101

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

MESURES METRIQUES

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-018

C

B

A

ACCESSOIRES ET EQUIPEMENTS EN OPTION

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

MESURES METRIQUES

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-018

C

B

A

ACCESSOIRES ET EQUIPEMENTS EN OPTION

13-103

CAPACITES DE LEVAGE

NOTE :

•

  La capacité de levage de la série ZX ne dépasse pas 75 %

de la charge de renversement avec la machine sur un sol

ferme et horizontal ou 87 % de la capacité hydraulique

intégrale. (ISO 10567)



•

  * Indique une charge limitée par la capacité

hydraulique.

•

Les capacités de levage nettes sont égales aux

valeurs obtenues en déduisant la masse de

l’accessoire (ATT) des valeurs données dans le

tableau ci-dessous.

A : Rayon de chargement

B : Hauteur limite de chargement

C : Capacité de levage

M1G6-13-018

C

B

A
