Монетоприемник CashFlow 560. Инструкция по эксплуатации и программированию - часть 2





Функции



кнопок

.






Сброс

:



используется



для



сброса



всех



режимов



и



инициализации



всех



настроек

,

которые



Вы



могли



поменять

.

Если



кнопка



сброса



нажимается



в



процессе



измене

-

ния



адреса

,

то



значение



адреса



может



не



быть



изменено

.

Кнопка



сброса



должна



нажиматься



для



сохранения



внесённых



Вами



изменений

.



Вверх

:



используется



для



увеличения



значения

,

представленного



на



дисплее





Вниз

:



используется



для



уменьшения



значения

,

представленного



на



дисплее





Влево

:



используется



для



прокрутки



показания



дисплея



влево

,

если



отображаемое



значение



не



помещается



на



экране





Вправо

:



используется



для



прокрутки



показания



дисплея



вправо

,

если



отображае

-

мое



значение



не



помещается



на



экране





Ввод

:



используется



для



переключения



между



адресами



и



их



значениями





Другие



свойства



терминала

.

В



терминале



предусмотрен



ряд



функций



для



ускорения



работы



с



ним

.

Это

,

на

-

пример

,

возможность



прокрутки



с



высокой



скоростью



при



помощи



автоповтора



нажатия



клавиши

,

автопереход



со



старших



адресов



на



младшие



и



обратно

,

ин

-

формирование



оператора



об



ошибках



связи

.

Если



необходимо



выяснить



версию



программного



обеспечения

,

прошитого



в



мо

-

нетоприёмник

,

нажмите



кнопку



Вверх

,

когда



монетоприёмник



находится



в



состоя

-

нии



сброса

.

Сперва



терминал



отобразит



адрес



узла

 HI

2

,

повторное



нажатие



ото

-

бразит



номер



версии

.

Следующее



нажатие



Вверх



покажет



номер



модуля



памяти



EEPROM,

а



последующее

 –

код



конфигурации



монетоприёмника

.

Нажатие



кнопки



Вправо



отобразит



номер



программного



обеспечения



монетоприёмника

.

Нажмите



Сброс



для



возврата



в



нормальный



режим

.





Автоповтор



нажатия



клавиш



Если



кнопки



Вверх



или



Вниз



удерживаются



нажатыми

,

они



входят



в



режим



авто

-

повтора

.

По



мере



удержания



клавиши



скорость



прокрутки



увеличивается

.



Двойной



щелчок



Если



по



клавише



произвести



быстрый



двойной



щелчок

,

то



адрес



увеличится



на



значение

,

больше



чем

 1.

Например

,

если



отображается



адрес

 1

и



производится



двойной



щелчок



Вверх

,

адрес



увеличится



до

 40,

повторный



двойной



щелчок



уве

-

личит



его



до

 100

и



т

.

д

.

Это



удобно



при



переходе



на



адреса



свыше

 200.

Аналогич

-

но



работает



и



двойной



щелчок



клавиши



Вниз

.



Использование



терминала

.




Как



только



терминал



подключён



к



монетоприёмнику

,

он



включается



и



устанавли

-

вает



с



ним



связь

.

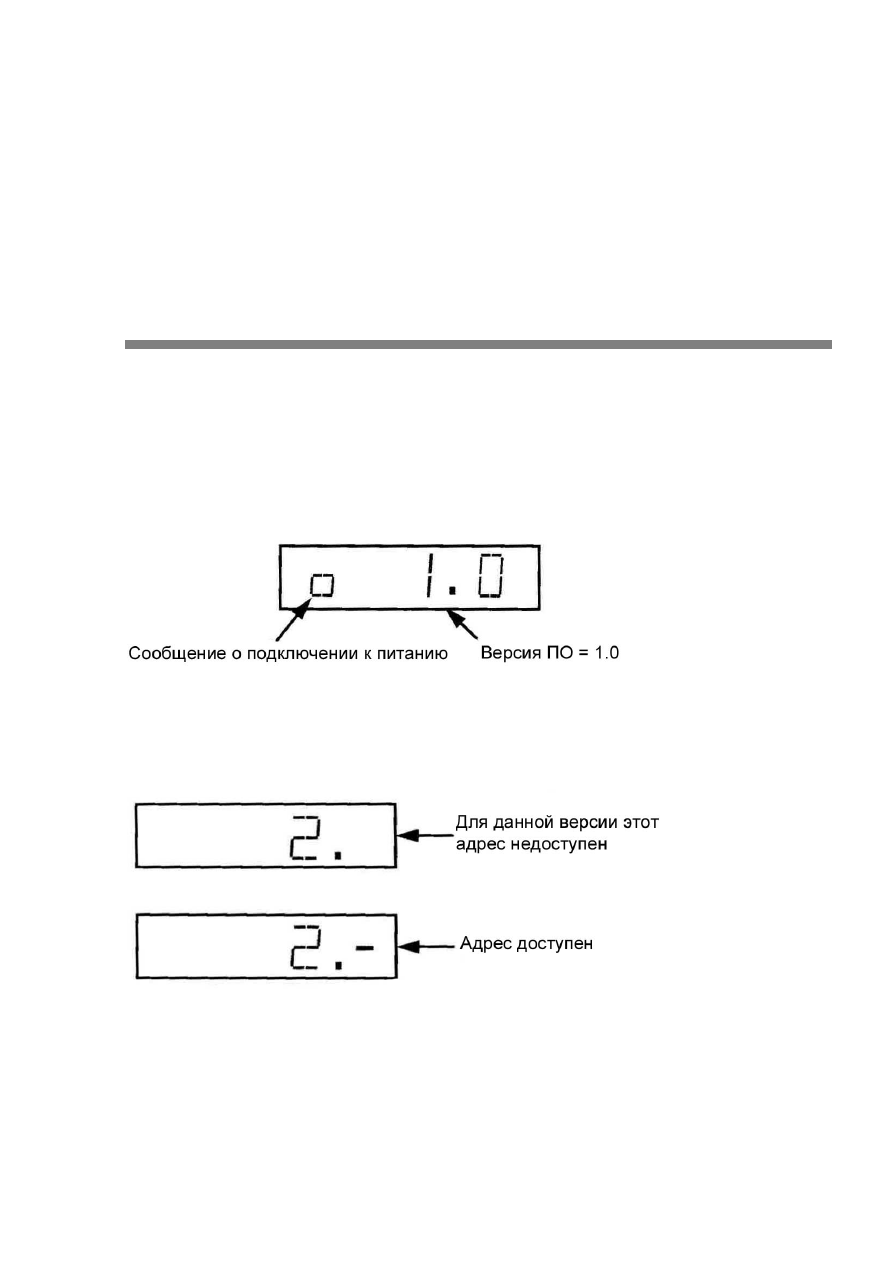

Дисплей



терминала



очищается



и



ненадолго



отображает



сообщение



о



версии



про

-

граммного



обеспечения



терминала

.

Сообщение

 [01,0]

означает

,

что



в



терминале



прошито



программное



обеспечение



версии

 1.0.





Через



несколько



секунд



на



дисплее



отобразится



число

 [1.]

или

 [1.-].

В



устройстве



не



всегда



доступны



все



пункты



конфигурации

,

но



значения



адресов



отображаются



на



дисплее



всегда

.

Если



значение

,

находящееся



по



конкретному



адресу

,

доступно



для



текущего



устройства

,

в



крайней



правой



позиции



отобразится



знак

 «–».

После



этого



значение



можно



просмотреть



и



при



необходимости



изменить

.
















Для



изменения



данных

,

хранимых



по



конкретному



адресу

,

применяются



следую

-

щие



базовые



операции

:

1.

Подключите



терминал



к



устройству

 CashFlow.

2.

Подождите

,

пока



устройство



установит



соединение



3.

Выберите



адрес



с



помощью



кнопок



Вверх



и



Вниз



4.

Просмотрите



данные



с



помощью



кнопки



Ввод



5.

При



необходимости



измените



значение



данных

,

нажимая



кнопки



Вверх



или



Вниз

.

6.

Нажмите



кнопку



Ввод



для



возврата



к



отображению



адресов



7.

Нажмите



Сброс



для



записи



нового



значения





При



отображении



значений



адресов



терминал



не



показывает



десятичную



точку

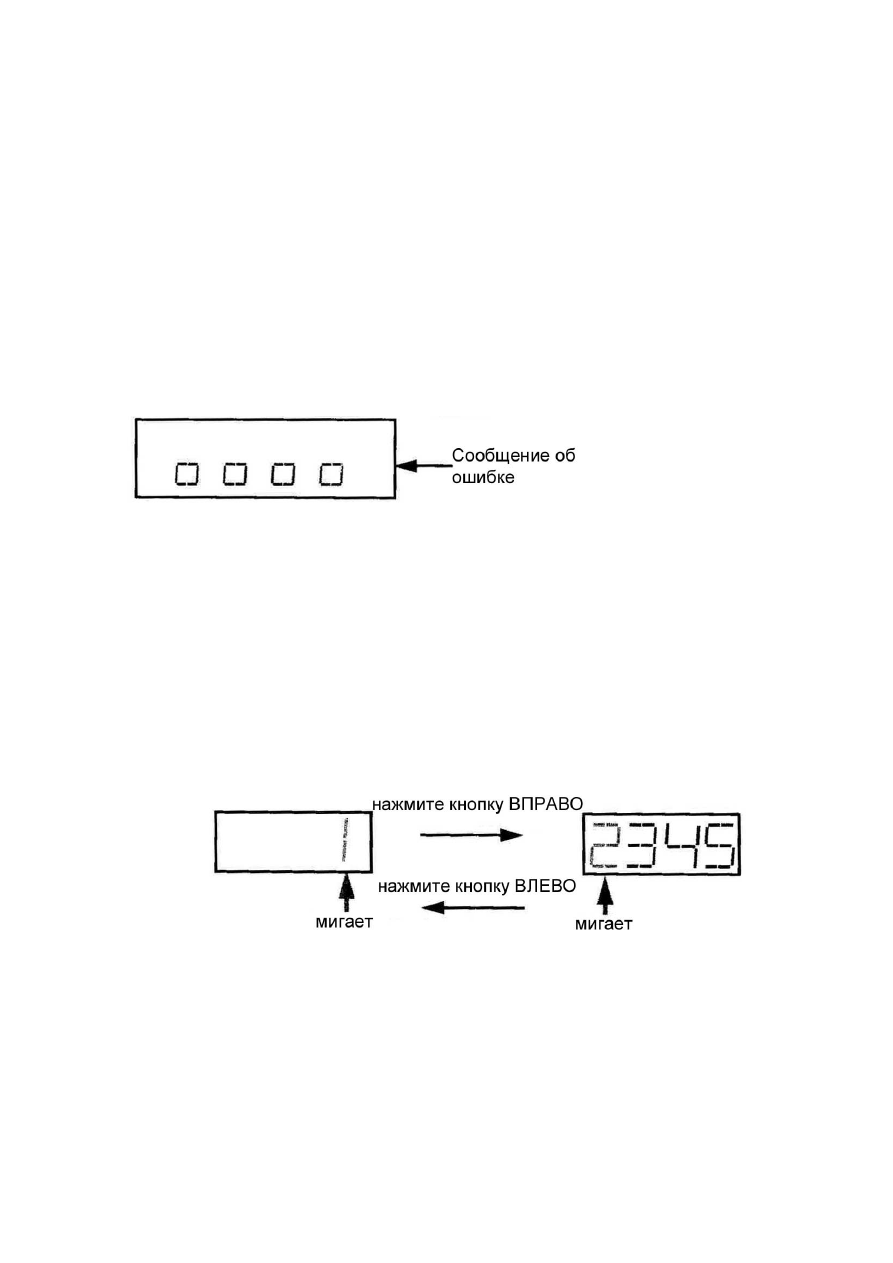

При



ошибке



связи



между



терминалом



и



монетоприёмником



на



дисплее



будет



вы

-

ведено



сообщение



из



урезанных



по



высоте



нулей

.







Это



сообщение



остаётся



на



дисплее

.

Нажатие



кнопки



Сброс



может



его



очистить

.

После



этого



на



дисплее



отобразится



текущий



адрес

.

Если



ошибка



возникла



при



изменении



адреса

,

то



необходимо



проверить



значение



этого



адреса



и



убедиться

,

было



ли



принято



это



изменение

.

Если



после



нажатия



кнопки



Сброс



неисправность



не



ликвидируется



и



сообщение



об



ошибке



остаётся

,

отправьте



терминал



в



ре

-

монт

.



Поскольку



дисплей



способен



отображать



одновременно



не



более



четырёх



знаков

,

то

,

в



случае



превышения



значения



величины

 9999

используйте



кнопки



Влево



и



Вправо



для



прокрутки

.

Мигание



крайней



левой



или



правой



цифры



означает

,

что



значение



можно



просмотреть



далее

,

используя



кнопки



прокрутки

,

например

,

в



случае

,

когда



значение



адреса

 12345

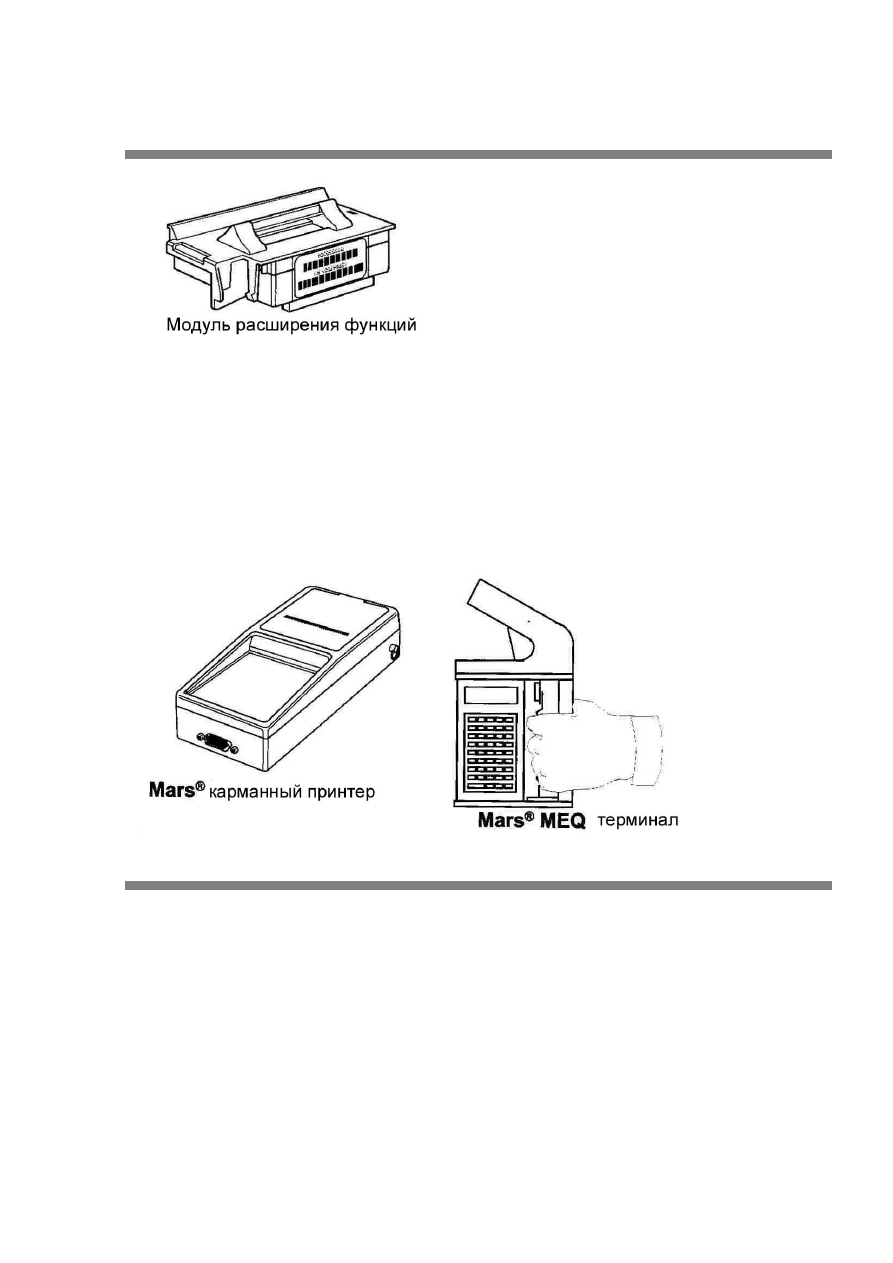

Визуальный



аудит

.







Визуальный



аудит



может



быть



произведён



только



на



электромеханических



и



Executive

устройствах

,

когда



к



контрольной



панели



подключён



Модуль



Расшире

-

ния



Функций

 (

МРФ

).



Данные



можно



просмотреть



с



помощью



терминала

 Route Alpha 250

и



инструкции



по



этому



методу



приведены



ниже

.

Данные



также



доступны



для



вывода



на



карман

-

ный



принтер

 Mars,

подключаемый



к



монетоприёмнику



через



специальный



интер

-

фейсный



кабель

,

через



разъём

 DEX/UCS,

соединённый



с



терминалом

 Mars MEQ

или



через



инфракрасный



оптический



порт



на



стенке



машины

,

также



с



применени

-

ем



терминала

 MEQ.





Подключение



визуального



аудирования

.



Дисплей



терминала

 Route Alpha 250

не



всегда



может



показать



все



детали



для



вы

-

бранного



адреса

.



Чтобы



убедиться



в



том

,

что



были



прочитаны



все



данные

,

необходимо



просмот

-

реть



два



соседних



адреса

,

один



из



которых



содержит



младшие

,

а



второй



старшие



разряды



данных

.



Для



преобразования



этих



двух



значений



в



единое



значение



аудита

,

необходимо



значение



старших



разрядов



умножить



на

 65536

и



прибавить



к



нему



значение



младших



разрядов

.






Для



получения



данных



при



помощи



терминала



необходимо



придерживаться



сле

-

дующих



шагов

:



•



Выберите



требуемый



адрес



при



помощи



кнопок



Вверх



и



Вниз

.

•



Нажмите



Ввод



для



отображения



содержимого



адреса

.

Если



значение



имеет



больше



четырёх



цифр

,

используйте



кнопки



Влево



и



Вправо



для



прокрутки



в



нужном



направлении





ПРИМЕР

 (

для



считывания



значения



Наличности



в



трубках

)

•



Выберите



адрес

 900

•



Нажмите



Ввод



для



отображения



младших



разрядов

 (

например

, 54919)

•



Нажмите



Ввод



для



возврата



в



режим



адресации



•



Нажмите



Вверх



для



перехода



к



адресу

 901

•



Нажмите



Ввод



для



отображения



старших



разрядов

 (

например

, 18)

•



Умножьте



значение



старших



разрядов



на

 65536 (18*65536=1179648)

и



при

-

бавьте



значение



младших



разрядов

 (1179648+54919=1234567)



ПРИМЕЧАНИЯ



Все



значения



отображаются



без



десятичной



точки

.



Для



сброса



промежуточных



значений



необходимо



использовать



адрес

 999,

убе

-

дившись



при



этом

,

что



его



значение



равно

 9



Все



отображаемые



значения



лежат



в



диапазоне

 0 – 65535



Относительные



адреса



для



терминала

 Route Alpha 250

в



нижеследующем



списке



лежат



в



диапазоне

 900-999









































Использование



адресов

 Route Alpha 250.




Указанные



ниже



символы



указываются



на



следующих



страницах



применительно



к



большинству



адресов

 Route Alpha 250.

Они



полезны



для



определения



адресов

,

которые



может



использовать



каждая



конкретная



модель



устройства

.



Отсутствие



символа



означает

,

что



этот



адрес



используется



только



в



электромеха

-

нических



устройствах



для

 price 4.




×

 –

адрес



используется



только



для

 Executive

и

 price 4

+

 –

адрес



используется



только



для

 Executive, BDV

и

 price 4

 –

адрес



используется



для

 Executive, BDV, MDB

и

 price 4

 –

адрес



используется



только



для

 BDV

и

 price 4

9

 –

адрес



используется



только



для

 Executive

и

 BDV

* –

адрес



используется



только



для

 BDV

‹

 –

адрес



используется



только



для

 MDB





















































Адреса



и



значения

.



Представленная



таблица



описывает



адреса



каждого



параметра

,

который



может



быть



изменён



и



диапазоны



его



возможных



значений

.



Адреса



Параметр



Диапазон



значе

-

ний



Расшифровка



значений



+
21-32

Типы



монет

 1 –

12

0-2 0=

монета



1=

ценовой



жетон



2=vend

жетон



+
200

Максимальный



кредит



0-65535

Максимальный



кредит



для

 4

price,

Максимальная



сдача



для

 BDV

+
201-204

Цены

 1 – 4

0-65535

Значение



цен

 1 – 4

×



205-225

Цены

 5 – 25

(

только



при



ус

-

тановленном



МРФ

)

0-65535

Значение



цен

 5 – 25

+
226

Одно

-

или



мно

-

готоварный



0-1 0=

однотоварный



1=

многотоварный



+
227

Запрет



возвра

-

та

 escrow

0-1 0=escrow

разрешён



1= escrow

запрещён



228

Режим



сброса



(

только



для



электромехани

-

ческого



устрой

-

ства

)

 0=

сброс



блокиратора



1=

отложенный



сброс



блокирато

-

ра

 (30

миллисекунд

)

2=

отложенный



сброс



блокирато

-

ра

 (200

миллисекунд

)

3=

сброс



удержания



блокиратора



4=

сигнал



подтверждения



после



escrow



229

Запрет



монет

,

монеты

 1 – 4.

Для



множест

-

венного



запрета



монет



произве

-

дите



сложение

,

например

,

1+8=9,

значит

,

монеты

 1

и

 4

запрещены



0-15 0=

нет



запрета



монет



1=

запрет



монеты

 1

2=

запрет



монеты

 2

4=

запрет



монеты

 3

8=

запрет



монеты

 4



230

Запрещение



монет

,

монеты



5 – 8

0-15 0=

нет



запрета



монет



1=

запрет



монеты

 5

2=

запрет



монеты

 6

4=

запрет



монеты

 7

8=

запрет



монеты

 8









Адреса



Параметр



Диапазон



значе

-

ний



Расшифровка



значений





231

Запрещение



монет

,

монеты



9 – 12

0-15 0=

нет



запрета



монет



1=

запрет



монеты

 9

2=

запрет



монеты

 10

4=

запрет



монеты

 11

8=

запрет



монеты

 12

+

232

Группа



запрета



точной



сдачи



Запрет



монет

 1

– 4

0-15 1=

монета

 1

2=

монета

 2

4=

монета

 3

8=

монета

 4

+

233

Группа



запрета



точной



сдачи



Запрет



монет

 5

– 8

0-15 1=

монета

 5

2=

монета

 6

4=

монета

 7

8=

монета

 8

+

234

Группа



запрета



точной



сдачи



Запрет



монет

 9

– 12

0-15 1=

монета

 9

2=

монета

 10

4=

монета

 11

8=

монета

 12

+

235

Задержка



сдачи

 0-255

Задержка



с



интервалом



в

 1

се

-

кунду

. 255 –

неопределённая



за

-

держка



+

236

Точное



равен

-

ство



сдачи



часть

 1



0-15 1\2\4\8=

трубки

 A\B\C\D

+

237

Точное



равен

-

ство



сдачи



часть

 2

0-15 1\2\4\8=

трубки

 A\B\C\D



9



238

Удержание



це

-

ны



0-1 0=

не



удерживать



цену



1=

удерживать



цену



+

239

Отображение



цены



0-1 0=

не



отображать



цену



0=

отображать



цену



9



240

Множитель



масштабирова

-

ния



монет



0-250





241

Положение



десятичной



точки



0-3

Положение



десятичной



точки



+

242

Запрет



пере

-

платы



0-1 0=

переплата



разрешена



1=

переплата



запрещена



















Адреса



Параметр



Диапазон



зна

-

чений



Расшифровка



значений



+
243

Очистка



опций



защи

-

ты



переплаты



0-1 0=

очистка



разрешена



1=

очистка



запрещена



+
244

Опции



защиты



кла

-

виатуры



0-1 0=

клавиатура



включена



1=

клавиатура



заблокирована



+
245

Опции



запрета



ввода



цены



0-1 0=

ввод



цен



разрешён



1=

ввод



цен



запрещён



246

Опции



быстрого



сен

-

сора



(

только



для



электромеханической



модели

)

0-1 0=

нормальный



1=

быстрый



сенсор





247

Опции



автосброса



монет



0-1 0=

сброс



запрещён



1=

сброс



разрешён





251-254

Опции



необходимого



уровня



для



трубок

 A-

D

0-255

Число



монет

,

которые



необ

-

ходимо



вбросить



а



трубку





261-264

Опции



наполнения



трубок

 A-D

0-255

Число



монет



в



трубке

,

которое



активирует



датчик



наполне

-

ния





271-274

Опции



недостаточно

-

сти



в



трубках

 A-D

0-255

Число



монет



в



трубке

,

которое



активирует



датчик



недоста

-

точности





281-284

Опции



безопасного



уровня



в



трубках

 A-D

0-7

Минимальное



число



монет

,

которое



должно



остаться



в



трубке

  (

это



число



в



монето

-

приёмнике



умножается



на

 2)



291-294

Тип



первой



монеты



в



трубках

 A-D (

см

.

ад

-

реса

 21-32)

0-12

Монета



номер

 0=

нет



монеты



(

берётся



с



монетной



метки



слева



направо



и



сверху



вниз

)



301-304

Тип



второй



монеты



в



трубках

 A-D (

см

.

ад

-

реса

 21-32)

0-12

Номер



монеты

 0=

нет



монеты





310

Стоимость



монет



в



трубке

.

ТОЛЬКО



ЧТЕНИЕ



0-65535

Число



монет



во



всех



трубках





311-314

Число



монет



в



труб

-

ках

 A-D.

ТОЛЬКО



ЧТЕНИЕ



0-255

Текущее



число



монет



в



трубке





321-332

Стоимость



монет

 1-

12

0-65535



















Адреса



Параметр



Диапазон



значе

-

ний



Расшифровка



значений





340

Ошибки



сенсо

-

ра



заполнения



ТОЛЬКО



ЧТЕНИЕ



0-255

Трубки

 1\2\4\8=A\B\C\D

128=

ошибки



синхроимпульса

 post

gate



341

Данные



об



от

-

ключённых



трубках



0-31

Трубки

 A\B\C\D

ТОЛЬКО



ЧТЕНИЕ





342

Данные



об



ошибках



EEPROM (i)

ТОЛЬКО



ЧТЕНИЕ



0-15 1=

ошибки



на



странице

 0

2=

ошибки



на



странице

 1

4=

повреждение



МРФ



аудита



8=

МРФ



аудита



отключён





343

Данные



об



ошибках



EEPROM (ii)

ТОЛЬКО



ЧТЕНИЕ



0-15 1=

неверная



версия



конфигурации



2=

МРФ



аудита



подключён

,

но



не



инициализирован



4=

не



определено



8=

внутренняя



ошибка



записи





344

Ошибки



опера

-

ций

 (i)

ТОЛЬКО



ЧТЕНИЕ



0-15 1=

ошибка



кодировки



набора



мо

-

нет



2=

ошибка



приёмника



4=

ошибка



оборудования

 HII

8=

ошибка



передачи

 HII



345

Ошибки



опера

-

ций

 (ii)

ТОЛЬКО



ЧТЕНИЕ



0-15 1=

Снята



монетная



кассета



2=

Ошибка



приёма



протокола



А



4=

Ошибка



передачи



протокола



А



8=

Ошибка



переполнения



монет

-

ного



ящика



*
346

Опции



ошибок



BDV (i)

0-15 1=

таймаут



аудита



2=

таймаут

 vmc

4=

таймаут



срс



*
347

Опции



ошибок



BDV (ii)

0-15 1=

несовместимость



аудита



2=

несовместимость

 vmc

4=

несовместимость



срс





349

Опции



сброса



флага



ошибок



0-1 0=

не



сбрасывать



1=

сбрасывать



флаги



ошибок



×



360

Модуль



аудита



–

код



иденти

-

фикации

 VMC

0-65535

Идентификатор



вендинг

-

машины



×



361

Модуль



аудита



–

язык



вывода



на



печать



0-4 0=

английский



1=

французский



2=

немецкий



3=

нидерландский



4=

испанский









Адреса



Параметр



Диапазон



значе

-

ний



Расшифровка



значений



×



362

Модуль



аудита



–

опции



печати



0-2 0=

базовый



отчёт



1=

базовый



с



внутренним



отчётом



вендинга



2=

базовый



с



внутренним



и



сво

-

бодным

  (

бесплатным

?)

вендин

-

гом



×



363

Модуль



аудита



–

ограничения



печати



0-25

Ограничить



деталировку



печати



до



первых



указанных



строчек



це

-

ны



×



364

Модуль



аудита



–

дата



установ

-

ки



1-31

День



установки



в



машину



×



365

Модуль



аудита



–

месяц



уста

-

новки



1-12

Месяц



установки



в



машину



×



366

Модуль



аудита



–

год



установки



0-99

Год



установки



в



машину



*
380

Опции



предос

-

тавления



скид

-

ки



0-9999

Сумма

,

прибавляемая



к



кредиту



при



превышении



скидочного



по

-

рога



*
381

Опции



порога



предоставления



скидки



0-9999

При



превышении



этого



значения



к



кредиту



прибавится



определён

-

ная



сумма



*
382

Link master ID

0-9999

Идентификатор



узла

 link master

*
383

Смещение



точ

-

ной



сдачи

  (

ис

-

пользуется



в



связи



с



адреса

-

ми

 271-274)

0-15

Дополнительная



установка



по

-

зволяет



выдавать



более



расши

-

ренные



предупреждения



при



точ

-

ном



затребовании



сдачи



*
384

Максимальный



монетный



кре

-

дит



0-65535

Максимальный



монетный



кредит

,

который



может



поддерживаться



устройством



*
385

Аудирующее



устройство



яв

-

ляется

 BDV

0-1 0=

устройство



аудита



не

 BDV

1=

устройство



аудита

  BDV

*
386

VMC

устройст

-

во



является



BDV

0-1 0=VMC

устройство



не

 BDV

1=VMC

устройство

  BDV

*
387

Безналичное



платёжное



уст

-

ройство

 (C

РС

)

является

 BDV.

0-1 0=CPC

устройство



не

 BDV

1=CPC

устройство

  BDV






Адре

-

са



Параметр



Диапазон



значений



Расшифровка



значений



*
388

Разрешение



переоценки



карты



0-1 0=

переоценка



запрещена



1=

переоценка



разрешена



*
389

Подключение



устройства



ау

-

дита



0-1 0=

не



подключено



1=

подключено



*
390

Подключение



устройства

 VMC

0-1 0=

не



подключено



1=VMC

подключено



*
391

Подключение



устройства



СРС



0-1 0=

не



подключено



1=C

РС



подключено



*
392

Равенство



точ

-

ной



сдачи

 BDV

0-1 0=

нормальное



1=

использовать



равенство



точной



сдачи



BDV

*
393

Требуется



ини

-

циализация



ау

-

дирующего



уст

-

ройства



0-1 0=

инициализация



не



требуется



1=

инициализация



требуется



‹



421-
432

Типы



монет

 1-

12

монетопри

-

ёмника

 MDB

0-2 0=

монета



1=

жетон

 value

2=

жетон

 vend

+
600

Число



банкнот

 0-15

Число



банкнот

,

поддерживаемых

 BVI

+
601

Стоимость



банкноты

 1

0-65535

Стоимость



банкноты

 1

в



реальных



валют

-

ных



единицах

.

Стоимости



банкнот



должны



быть



равны



или



упорядочены



по



возраста

-

нию



+
602

Стоимость



банкноты

 2

0-65535

Стоимость



банкноты

 2

в



реальных



валют

-

ных



единицах

.

Стоимости



банкнот



должны



быть



равны



или



упорядочены



по



возраста

-

нию



+
603

Стоимость



банкноты

 3

0-65535

Стоимость



банкноты

 3

в



реальных



валют

-

ных



единицах

.

Стоимости



банкнот



должны



быть



равны



или



упорядочены



по



возраста

-

нию



+
611

Множитель



пре

-

образования



банкноты



0-65535

Множитель

,

необходимый



для



преобразо

-

вания



числа



кредитных



импульсов

,

полу

-

ченных

 BVI

в



реальные



валютные



единицы



+
612

Карта



запрета



банкноты



по



умолчанию



0-7

Значение

=

сумма



кодов

,

где



1\2\4=

минимальный

\

средний

\

максимальный



запрет



банкноты



+
613

Карта



запрета



точной



сдачи



банкноты



0-7

Значение

=

сумма



кодов

,

где



1\2\4=

минимальный

\

средний

\

максимальный



запрет



банкноты








Адреса



Параметр



Диапазон



значений



Расшифровка



зна

-

чений



×



900



Наличность



в



трубках

  (

младшие



разря

-

ды

)

0-65535

Визуальный



аудит



×



901



Наличность



в



трубках

  (

старшие



разря

-

ды

)

0-65535

Визуальный



аудит



×



902



Внутренняя



стоимость



продаж



за



на

-

личные

 (

младшие



разряды

)

0-65535

Визуальный



аудит



×



903



Внутренняя



стоимость



продаж



за



на

-

личные

 (

старшие



разряды

)

0-65535

Визуальный



аудит



×



904



Внутреннее



число



продаж



за



наличные



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



905



Внутреннее



число



продаж



за



наличные



(

старшие



разряды

)

0-65535

Визуальный



аудит



×



906



Стоимость



внесённой



наличности



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



907



Стоимость



внесённой



наличности



(

старшие



разряды

)

0-65535

Визуальный



аудит



×



908



Наличность



в



монетный



ящик

 (

младшие



разряды

)

0-65535

Визуальный



аудит



×



909



Наличность



в



монетный



ящик

  (

старшие



разряды

)

0-65535

Визуальный



аудит



×



910



Наличность



в



трубки

  (

младшие



разря

-

ды

)

0-65535

Визуальный



аудит



×



911



Наличность



в



трубки

 (

старшие



разряды

) 0-65535

Визуальный



аудит



×



912



Сброшенная



наличность

  (

младшие



раз

-

ряды

)

0-65535

Визуальный



аудит



×



913



Сброшенная



наличность

  (

старшие



раз

-

ряды

)

0-65535

Визуальный



аудит



×



914



Наличность

,

внесённая



вручную

  (

млад

-

шие



разряды

)

0-65535

Визуальный



аудит



×



915



Наличность

,

внесённая



вручную

  (

стар

-

шие



разряды

)

0-65535

Визуальный



аудит



×



916



Переплата

 (

младшие



разряды

) 0-65535

Визуальный



аудит



























Адреса



Параметр



Диапазон



значений



Расшифровка



зна

-

чений



×



917



Переплата

 (

старшие



разряды

) 0-65535

Визуальный



аудит



×



918



Стоимость



точной



сдачи

 vend (

младшие



разряды

)

0-65535

Визуальный



аудит



×



919



Стоимость



точной



сдачи

 vend (

старшие



разряды

)

0-65535

Визуальный



аудит



×



920



Стоимость



наличности

,

заполненной



вручную

 (

младшие



разряды

)

0-65535

Визуальный



аудит



×



921



Стоимость



наличности

,

заполненной



вручную

 (

старшие



разряды

)

0-65535

Визуальный



аудит



×



922



Внутренняя



стоимость



бесплатных



про

-

даж

 (

младшие



разряды

)

0-65535

Визуальный



аудит



×



923



Внутренняя



стоимость



бесплатных



про

-

даж

 (

старшие



разряды

)

0-65535

Визуальный



аудит



×



924



Внутреннее



число



бесплатных



продаж



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



925



Внутреннее



число



бесплатных



продаж



(

старшие



разряды

)

0-65535

Визуальный



аудит



×



926



Число



распечаток

 (

младшие



разряды

) 0-65535

Визуальный



аудит



×



927



Число



распечаток

 (

старшие



разряды

) 0-65535

Визуальный



аудит



×



928



Номер



последней



распечатки

 (

младшие



разряды

)

0-65535

Визуальный



аудит



×



929



Номер



последней



распечатки

  (

старшие



разряды

)

0-65535

Визуальный



аудит



×



930



Общая



стоимость



продаж



за



наличность



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



931



Общая



стоимость



продаж



за



наличность



(

старшие



разряды

)

0-65535

Визуальный



аудит



×



932



Общее



число



продаж



за



наличность



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



933



Общее



число



продаж



за



наличность



(

старшие



разряды

)

0-65535

Визуальный



аудит



























Адреса



Параметр



Диапазон



значений



Расшифровка



зна

-

чений



×



934



Общее



число



бесплатных



продаж



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



935



Общее



число



бесплатных



продаж



(

старшие



разряды

)



0-65535

Визуальный



аудит



×



936



Общее



число



бесплатных



продаж



(

младшие



разряды

)

0-65535

Визуальный



аудит



×



937



Общее



число



бесплатных



продаж



(

старшие



разряды

)

0-65535

Визуальный



аудит



×



938



Общая



стоимость



принятых



банкнот



(

младшие



разряды

)

0-65535

Визуальный



аудит



(

при



использова

-

нии



с



купюропри

-

ёмником

)

×



939



Общая



стоимость



принятых



банкнот



(

старшие



разряды

)

0-65535

Визуальный



ау

-

дит

(

при



использо

-

вании



с



купюро

-

приёмником

)

×



940



Внутренняя



стоимость



банкнот



(

младшие



разряды

)

0-65535

Визуальный



аудит



(

при



использова

-

нии



с



купюропри

-

ёмником

)

×



941



Внутренняя



стоимость



банкнот



(

старшие



разряды

)

0-65535

Визуальный



аудит



(

при



использова

-

нии



с



купюропри

-

ёмником

)

×



942



Стоимость



продаж



на



жетоны

 vend

(

младшие



разряды

)

0-65535

Визуальный



аудит



×



943



Стоимость



продаж



на



жетоны

 vend

(

старшие



разряды

)

0-65535

Визуальный



аудит



×



946-966
(

только



чётные

)



Внутренне



значение



продуктов

 0-10

(

младшие



разряды

)

0-65535

Визуальный



аудит



×



947-967
(

только



нечётные

)



Внутренне



значение



продуктов

 0-10

(

старшие



разряды

)

0-65535

Визуальный



аудит



×



999



Адрес



внутреннего



сброса

 0-65535

Для



сброса



внут

-

ренних



значений



должен



быть



уста

-

новлен



в

 9












Диагностика



неисправностей



терминала

.



Проявление



Причина



Решение



При



включении



терминал



сообщает



об



ошибке



Ошибка



связи



Нажмите



сброс



Терминал



сообщает



об



ошибке



при



переключе

-

ния



с



адреса



на



данные



или



наоборот



Ошибка



связи



между



тер

-

миналом



и



монетоприём

-

ником



либо



терминал



не



распознаёт



монетоприём

-

ник

,

к



которому



он



под

-

ключён



Повторите



последнюю



операцию



Терминал



включается



корректно

,

но



адреса



не

-

доступны



Монетоприёмник



несо

-

вместим



с



терминалом



Требуется



другой



терми

-

нал



либо



программное



обеспечение



Терминал



не



включается



Плохо



подключены



разъ

-

ёмы



или



повреждён



шлейф



Проверьте



соединения



по



каждому



из



концов



шлей

-

фа

.

При



необходимости



замените



шлейф

.

Терминал



включается

,

но



одна



из



кнопок



не



работа

-

ет



Повреждена



кнопка



Используйте



функцию



самотестирования

.

В



слу

-

чае



повреждения



кнопки



отправьте



устройство



на



замену



На



дисплее



отображают

-

ся



нестандартные



симво

-

лы



Неисправен



терминал



Отправьте



терминал



на



замену
