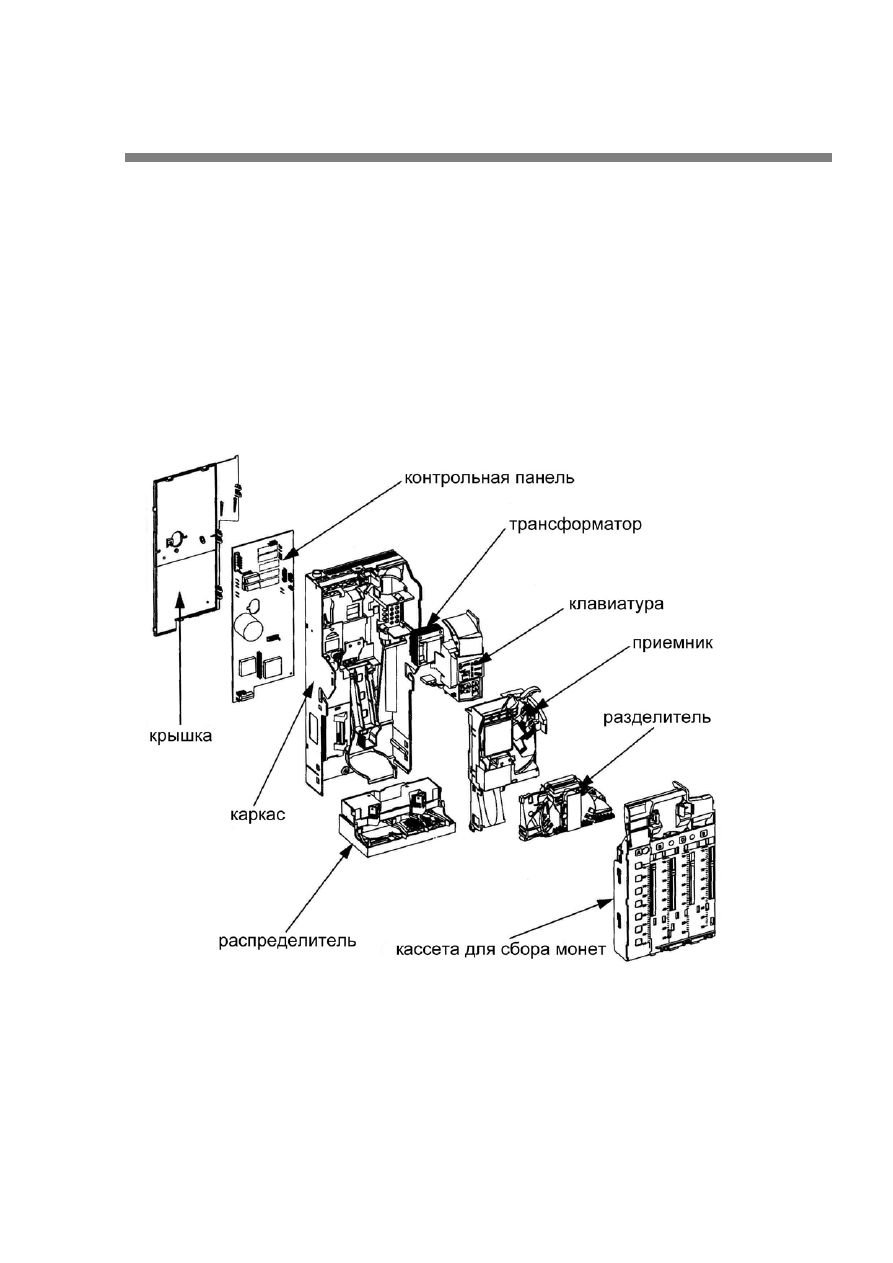

Составляющие



монетоприемников

 CashFlow 560





Монетоприёмники



состоят



из



следующих



модулей

.



•



Панель



управления



•



Каркас



•



Трансформатор

 (

отсутствует



в



моделях



для

 MDB

и

 BDV)

•



Клавиатура



•



Распределитель



•



Приёмник



•



Разделитель



•



Кассета



для



сбора



монет





Существует



несколько



типов



интерфейсных



шлейфов

,

а



также



шлейфы



для



четы

-

рёх

-

и



пятизнаковых



дисплеев

.

У



всех



монетоприёмников



клавиатура



смонтирова

-

на



на



передней



панели

.

Эта



клавиатура



предназначена



для



ручного



распределе

-

ния



монет



и



переконфигурации



некоторых



установок

,

которые



можно



изменять



без



применения



терминала

 Mars Route Alpha 250.

Если



у



Вас



есть



такой



терминал

,

вы



можете



переконфигурировать



способ



работы



монетоприёмника

.

Это





Включает



в



себя



переключение



с



обычного



режима



продаж



на



множественный

,

запрет



монет

,

установку



точного



равенства



сдачи



и



т

.

д

.


CashFlow 560

может



поставляться



с



установленным



модулем



расширения



функ

-

ций

 (

МРФ

)

аудита

,

либо



этот



модуль



может



быть



поставлен



позже

.



МРФ



позволяет



выводить



отчёты



либо



на



карманный



принтер

 Mars Audit 920,

либо



загружать



через



терминал



в



персональный



компьютер

.



В



эти



отчёты



может



выводиться

:



•



Сумма



наличности

,

вложенной



вручную



•



Сумма

,

оставшаяся



в



монетоприёмнике



•



Объём



продаж



за



наличность



•



Объём



продаж



по



жетонам



•



Сумма



наличности

,

принятой



машиной



•



Сумма



наличности



в



монетном



ящике



•



Сумма



наличности

,

ушедшей



на



сдачу





Процесс



получения



данных



детально



описан



в



разделе

,

посвящённом



работе



с



терминалом

 Mars Route Alpha 250.



Подробнее



установка



МРФ



аудита



описана



в



Руководстве



по



установке

 Mars Audit

900,

артикул

 143451999.



Продукты

,

описанные



в



данной



книге

,

также



могут



использоваться



в



сочетании



с



купюроприёмниками

.

Детали



приведены



в



информационном



листке



по



установке



интерфейса



купюроприёмников

 (

ИКП

).



Дополнительную



информацию



по



ИКП

,

МРФ



и



принтеру

 Mars Audit 920

можно



по

-

лучить



у



Вашего



дистрибьютора

 MEI

или



в



региональном



представительстве

 MEI,

адреса



которых



приведены



в



конце



этой



книги

.


































УСТАНОВКА

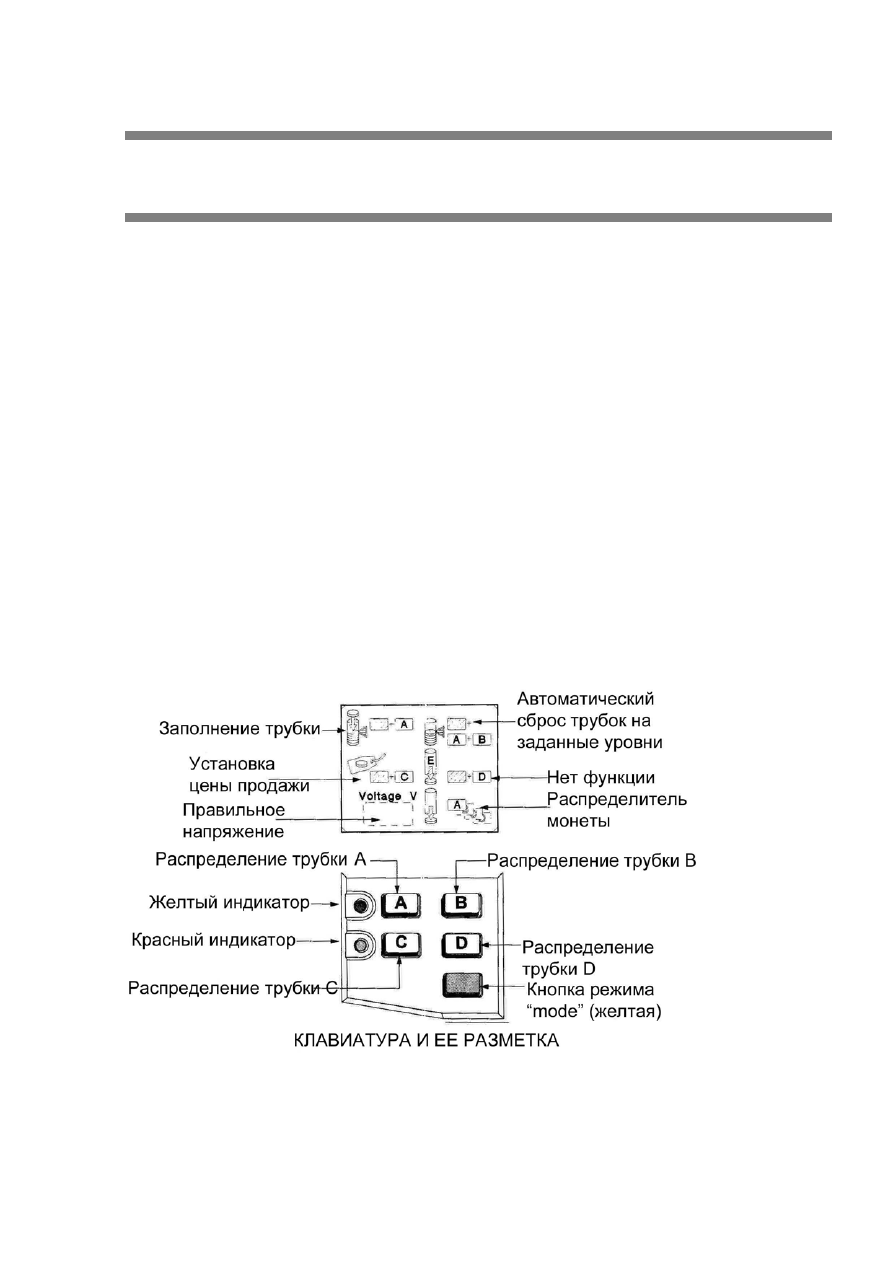

Клавиатура



у



всех



монетоприёмников



смонтирована



на



передней



панели

.

Для



ус

-

тановки



и



настройки



монетоприёмника



согласно



Вашим



пожеланиям



необходимо



понять



принцип



работы



и



использования



клавиатуры

.



В



случае



каких

-

либо



сомнений



обратитесь



к



разделу



конфигурации

,

где



подробно



описана



работа



клавиатуры

.

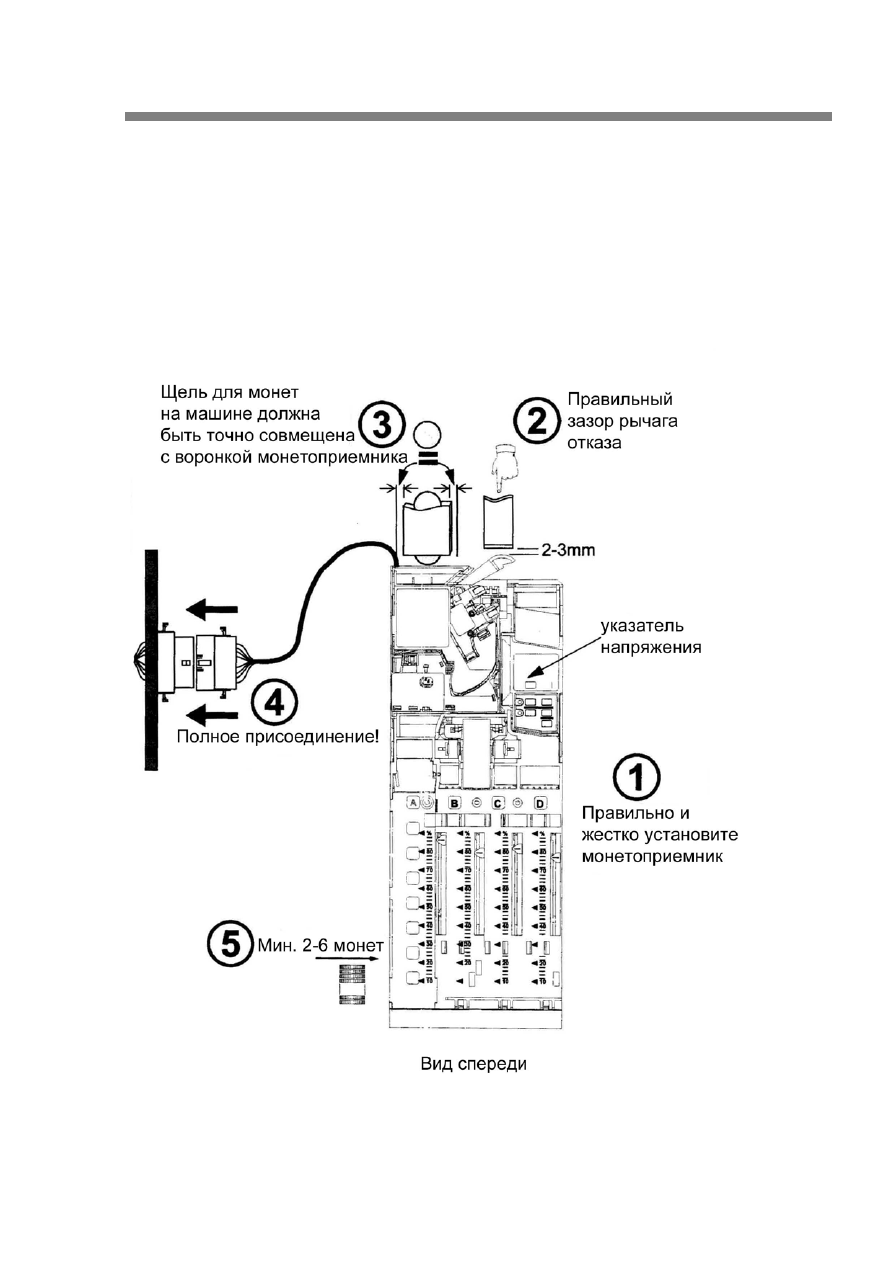

Пять



основных



моментов

,

на



которые



следует



обратить



внимание



при



установке



монетоприёмника

.



Полный



список



проверки



корректности



установки



приведён



в



конце



данного



раз

-

дела

.

Установка



монетоприемника



по



месту

.

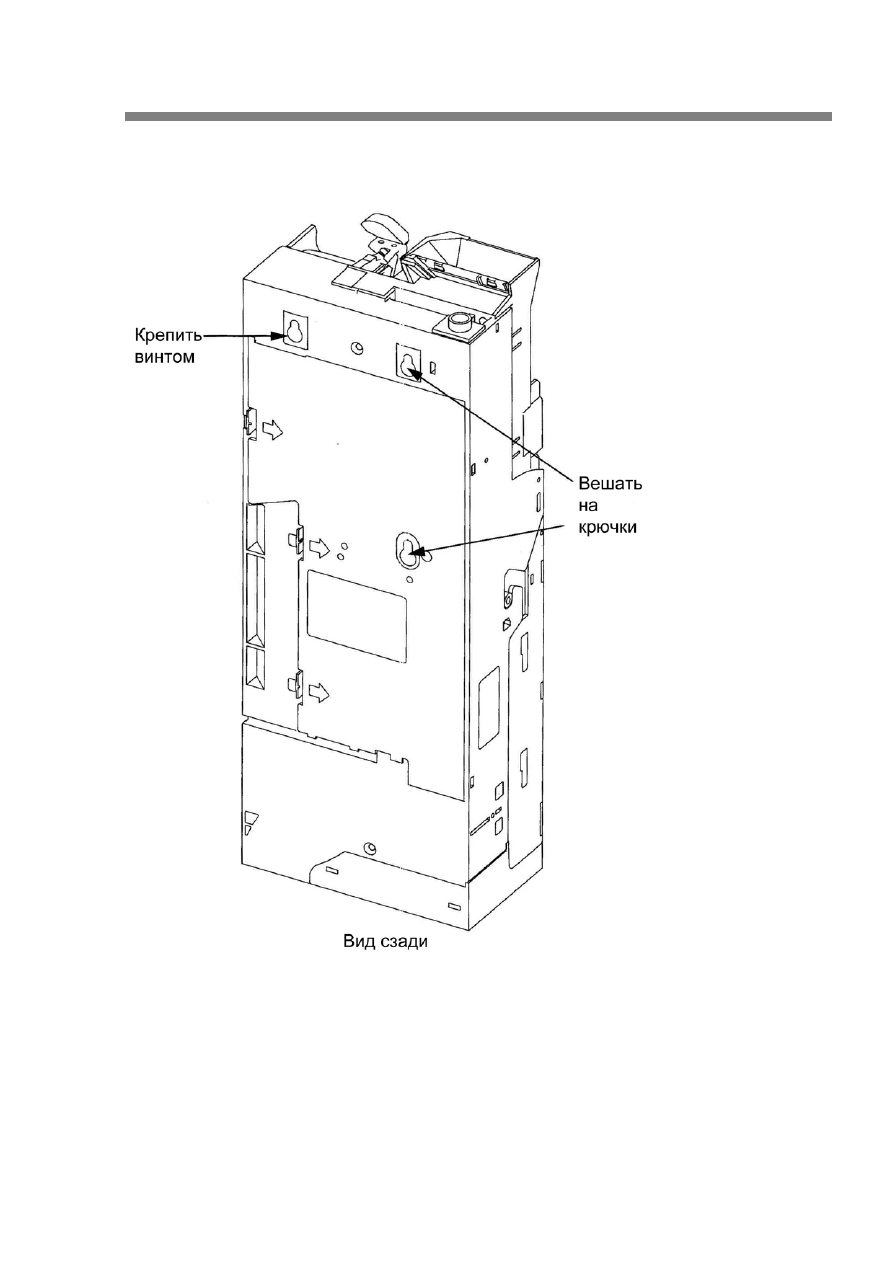

На



задней



панели



монетоприёмника



имеются



три



ушка



для



крепления

.

Рекомен

-

дуется



только



верхнее



правое



крепить



винтом

,

оставшиеся



два



вешать



на



крючки

.





Для



правильной



работы



монетоприёмник



должен



быть



укреплён



с



отклонением



от



вертикальной



оси



не



более



±

2°

по



всем



плоскостям

.








Для



получения



доступа



и



установки



монетоприёмника



в



машину

:

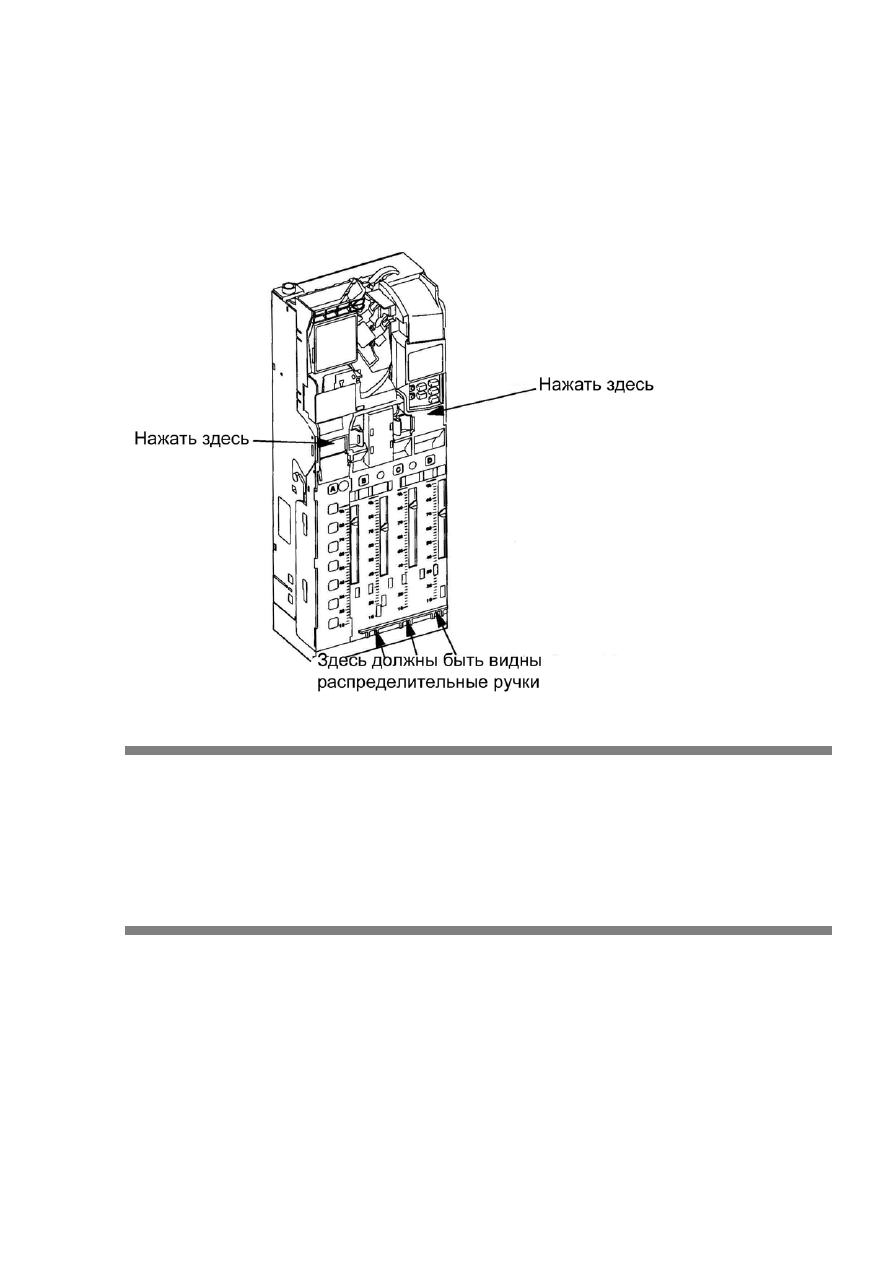

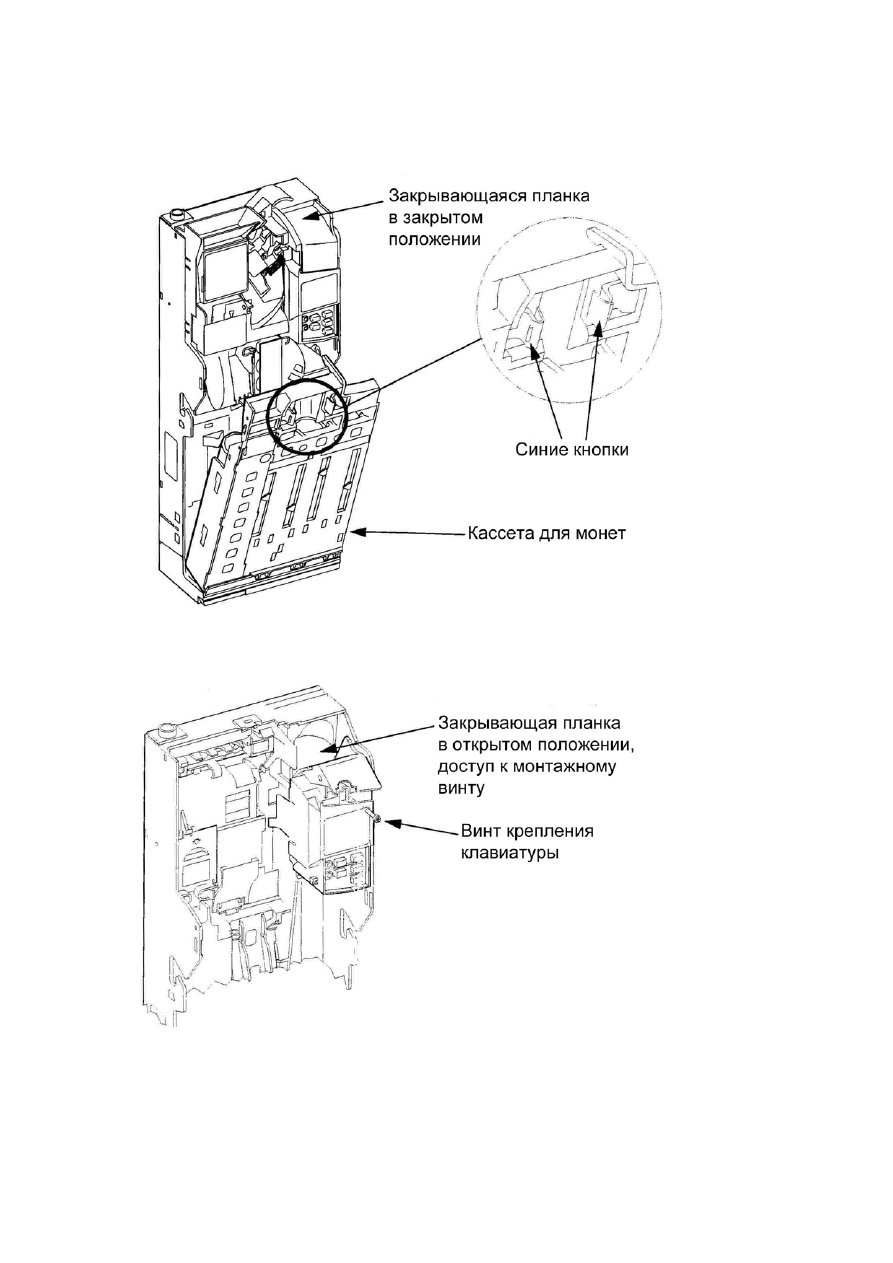

Снимите



кассету



для



монет

,

нажав



две



синих



кнопки



одновременно

,

и



приподни

-

мите



кассету



вперёд



и



вверх

.





Нажмите



на



поверхность



закрывающей



планки



до



её



щелчка



и



перехода



в



откры

-

тое



положение

.

Теперь



можно



добраться



до



правого



верхнего



монтажного



ушка

.

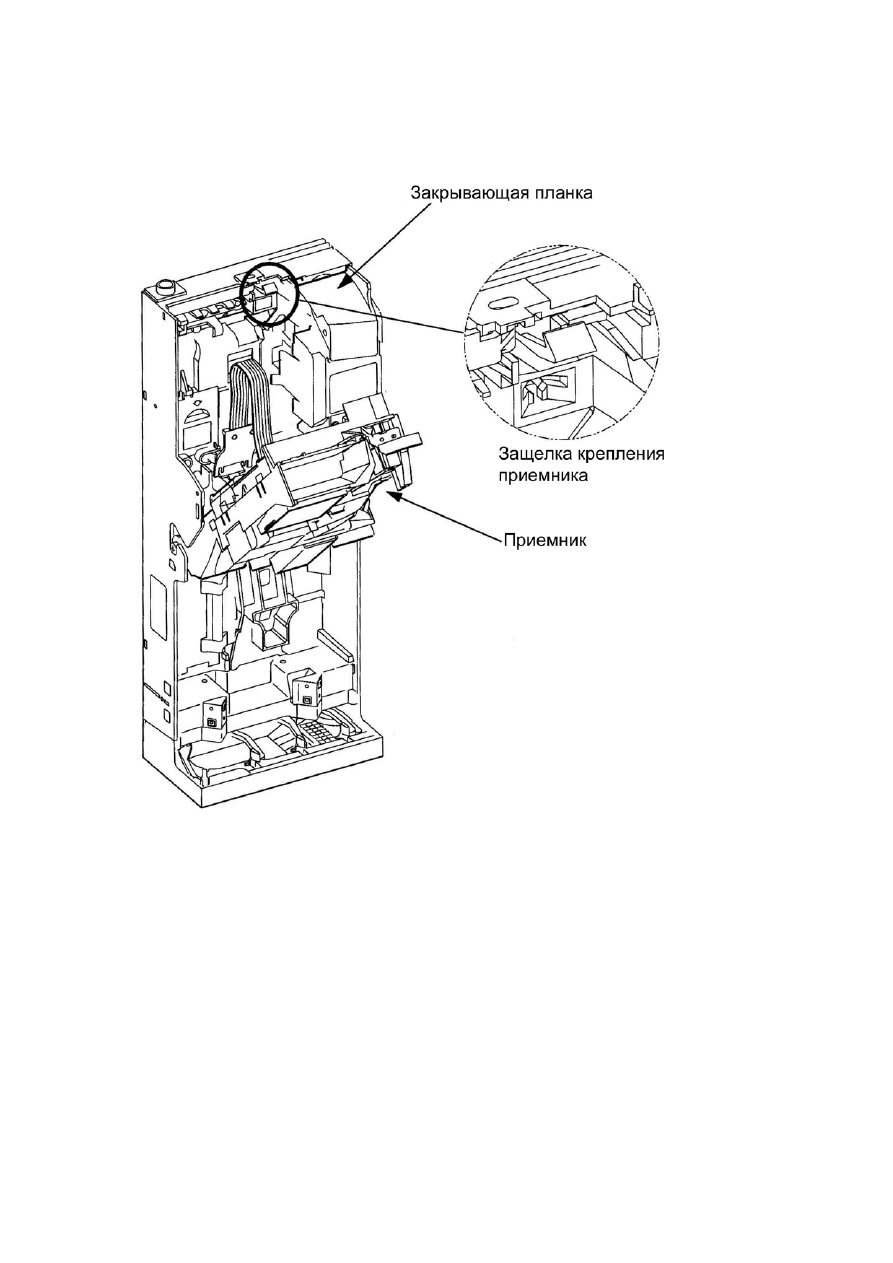

Отсоедините



приёмник

,

нажав



на



синюю



защёлку



крепления

.

Возможно

,

для



этого



проще



воспользоваться



маленькой



отвёрткой

.

Опустите



приёмник



вперёд

,

пока



он



не



опустится



на



направляющие



штырьки

.

Теперь



можно



добраться



до



левых



ушек

.





Установите



монетоприёмник



в



машину

,

задействовав



все



три



ушка

.

Плотно



затя

-

ните



правый



верхний



винт

 (

под



закрывающей



планкой

).



Верните



на



место



приёмник

,

осторожно



толкнув



его



в



исходное



положение

.

В



мо

-

мент



фиксации



будет



слышен



щелчок

.



Закройте



планку

,

нажав



на



её



нижний



левый



угол

.











При



установке



на



место



кассеты



важно



убедиться



в



том

,

что



распределительные



ручки



находятся



в



парковочном



положении

,

т

.

е

.,

они



максимально



выдвинуты



впе

-

рёд

.

Включите



машину



и



дважды



нажмите



жёлтую



клавишу



на



клавиатуре

.

Таким



образом



ручки



припаркуются



автоматически

.

После



установки



кассеты



распреде

-

лительные



ручки



должны



торчать



из



нижней



части

.



Установите



кассету

,

прижав



её



с



обеих



сторон

,

и



убедитесь

,

что



концы



кнопок



во

-

шли



в



соответствующие



пазы



на



каркасе

.





Зазор



рычага



отказа

.





1.

Зазор



между



рычагом



отказа



на



монетоприёмнике



и



механизмом



отказа



на



вендинг

-

машине



должен



составлять

 2-3

мм

.

Меньший



зазор



может



привести



к



пониженному



уровню



приёма

,

поскольку



задвижка



на



передней



панели



может



оставаться



открытой

.



Выравнивание



воронки

.



Центр



монетоприёмной



щели



на



машине



должен



быть



совмещён



с



центром



во

-

ронки



на



монетоприёмнике

.

Точность



выравнивания



можно



оценить

,

вбрасывая



монеты



минимального



и



максимального



диаметра

.

Необходимо



убедиться

,

что



сбросы



для



монет

,

как



возвратный

,

так



и



накопительный

,

правильно



совмещаются



с



соответствующими



устройствами



машины

.

В



частности

,

убедитесь

,

что



между



воронкой



возврата



монет



и



основанием



монетоприёмника



нет



зазоров

,

через



ко

-

торые



монеты



могли



бы



выпасть



внутрь



машины

.




Подключение



и



рабочее



напряжение

.



2.

Одной



из



основных



причин



плохого



приёма



монет



является



недостаточное



напряжение

.

Всегда



проверяйте



напряжение

.

Также



проверяйте



надёжность



всех



соединений

.

Для



правильной



работы



все



разъёмы



должны



быть



пол

-

ностью



соединены

,

а



машина



включена

.



Заполнение



монетных



трубок

.



3.

Для



обеспечения



длительного



приёма



дорогостоящих



монет



в



каждой



из



трубок



должно



быть



определённое



количество



монет

,

согласно



требовани

-

ям

,

приведённым



в



разделе



Комбинации



трубок



и



достоинства



монет

.

Мак

-

симальный



уровень



заполнения



обеспечит



сброс



всех



дополнительных



мо

-

нет



напрямую



в



монетный



ящик

.



Установите



монетоприёмник



в



режим



автоматического



потока

  (

кнопка

 «mode»

и



клавиша



А

)

и



заполните



трубки



через



приёмник



до



уровня

,

превышающего



необ

-

ходимый



уровень



потока

.



Осмотрите



трубки



и



убедитесь

,

что



первые



две

-

три



монеты



лежат



горизонтально

.

Иногда



для



этого



необходимо



слегка



постучать



по



кассете

.

Это



необходимо



для



того

,

чтобы



монетоприёмник



корректно



подсчитывал



число



монет



в



каждой



из



тру

-

бок

.

Нажмите



клавишу



А



для



выхода



из



режима



потока

.



Нажмите



каждую



из



распределительных



клавиш

 A, B, C, D

минимум



на



три



секун

-

ды

,

чтобы



перевести



распределительные



ручки



в



правильное



положение

.

Уровень



потока



будет



гарантировать

,

что



в



монетоприёмнике



будет



удерживаться



мини

-

мально



необходимое



число



монет

.



Качество



монет

.



Не



используйте



гнутые



или



повреждённые



монеты

,

поскольку

,

скорее



всего

,

они



не



будут



приниматься



и



могут



создать



затор



либо



в



приёмном



механизме



вендинг

-

машины

,

либо



в



самом



монетоприёмнике

.



Скорость



вбрасывания



монет

.

Монеты



можно



вбрасывать



очень



быстро

,

но



наилучший



интервал



между



монета

-

ми



составляет

 0.5

секунды



или



больше

.






















Список



проверки



корректности



установки

.



1.

Убедитесь

,

что



напряжение



на



машине



и



монетоприёмнике



установлено



правильно



2.

Убедитесь

,

что



разъёмы



монетоприёмника



соответствуют



разъёмам



маши

-

ны



3.

Установите



монетоприёмник



в



машину



и



подсоедините



разъёмы

.

Убеди

-

тесь

,

что



кабели



соединены



надёжно



и



при



закрывании



дверцы



машины



ни



за



что



не



цепляются



4.

Проверьте



зазор



рычага



отказа



и



центровку



приёмной



воронки



и



возвратно

-

го



механизма

.

5.

На



выключенной



машине



убедитесь

,

что



все



непринятые



монеты



правильно



падают



в



возвратную



ячейку



машины

.

6.

Включите



машину

,

при



этом



должен



загореться



красный



индикатор



на



кла

-

виатуре



монетоприёмника

.

Если



установлен



дисплей



суммы



кредита

,

его



цифры



должны



загореться



примерно



на

 0.5

секунды

.

7.

Снимите



кассету

.

Дважды



нажмите



кнопку

 «mode»

для



перевода



распреде

-

лительных



ручек



в



правильное



положение

.

Установите



кассету



на



место



8.

Установите



монетоприёмник



в



режим



потока

,

нажав

 «mode»

и



клавишу



А

,

после



чего



вбросьте



монеты



до



необходимых



уровней

.

9.

Нажмите



А



для



выхода



из



режима



потока

.

10.

При



необходимости



установите



точное



равенство



сдачи



11.

Убедитесь

,

что



все



монеты

,

не



попадающие



в



трубки

,

принимаются



и



попа

-

дают



напрямую



в



монетный



ящик

.

Для



обнуления



кредита



нажмите



кнопку



«mode»

и



дважды



клавишу



А

.

12.

При



необходимости



установите



цену



с



клавиатуры

.

Убедитесь



в



правильно

-

сти



цены

,

сделав



покупку

.

13.

Закройте



дверцу



машины

.

Теперь



она



готова



к



работе








































КОНФИГУРИРОВАНИЕ

.





С



клавиатуры

.

У



всех



моделей



на



передней



панели



находится



клавиатура

.

Он



может



исполь

-

зоваться



для



выполнения



следующих



функций

:

•



Распределения



монет



•



Установки



цен

.

Смотрите



примечания



ниже



•



Заполнения



монетоприёмника



•



Автоматической



инвентаризации

 (?)

трубки



•



Сброса



показаний



трубки



•



Обнуления



кредита





ПРИМЕЧАНИЯ

:

Установку



цены



всегда



можно



произвести



с



самого



элек

-

тромеханического



устройства

,

если



только



адрес

 245

не



был



установлен



в



«inhibit»

посредством



терминала

 Route Alpha.

На



устройствах

 BDV

и

 Executive

это



работает



только



при



активации



адреса



238

посредством

 Route Alpha 250.

Установка



цен



невозможна



на



устройстве

 MDB.



На



клавиатуре



имеются



четыре



буквенных



кнопки

  (

синие

)

и



кнопка



режима

  (

жёл

-

тая

).

С



левой



стороны



клавиатуры



расположены



два



индикатора

 (

жёлтый



и



крас

-

ный

)

используемые



для



отображения



статуса



монетоприёмника

.

Над



клавиатурой



расположена



метка



с



окошком

,

показывающим



напряжение

.

Кроме



того

,

там



нахо

-

дятся



пиктограммы

,

показывающие



режимы



работы

,

доступные



при



использова

-

нии



кнопок

.












Клавиатура



может



работать



в



двух



режимах

 –

нормальном



и



регистровом

.

В



нор

-

мальном



режиме



с



неё



можно



распределять



монеты

,

а



в



регистровом



она



позво

-

ляет



изменять



некоторые



настройки



устройства

.



Жёлтый



индикатор



показывает



режим



работы



клавиатуры

.

Если



жёлтый



индика

-

тор



не



горит

,

то



клавиатура



находится



в



нормальном



режиме

.



Для



изменения



функций



с



клавиатуры



монетоприёмник



должен



находиться



в



сво

-

бодном



состоянии

,

т

.

е

.

не



выполнять



функции



приёма



монет



или



продажи

,

а



кла

-

виатура



должна



быть



активирована

.

В



случае

,

если



клавиатура



была



деактивиро

-

вана

,

воспользуйтесь



терминалом

 Mars Route Alpha 250

и



измените



значение



по



адресу

 244

с

 1

на

 0.



При



нажатии



кнопки



режима



жёлтый



индикатор



начинает



мигать

.

Это



означает

,

что



клавиатура



переведена



в



регистровый



режим



и



Вы



можете



изменить



настрой

-

ки



ряда



функций

.

Если



при



нажатии



на



кнопку



режима



в



течении

 10

секунд



не



бу

-

дет



нажата



какая

-

либо



другая



кнопка

,

либо



кнопка



режима



будет



нажата



повторно

,

клавиатура



перейдёт



в



нормальный



режим



и



жёлтый



индикатор



погаснет

.



Красный



индикатор



используется



для



отображения



статуса



системы

.

При



нор

-

мальной



работе



красный



индикатор



горит



непрерывно

.

При



обнаружении



ошибки



в



монетоприёмнике



индикатор



начнёт



мигать

.

При



обнаружении



ошибки



в



машине



индикатор



погаснет

.



ИСПОЛЬЗОВАНИЕ



КЛАВИАТУРЫ

.



Распределение

/

сбрасывание



монет

.




Положение



трубок



монетоприёмника



обозначено



буквами

 A, B, C,

и

 D

на



пласти

-

ковой



панели

.

При



нажатии



соответствующей



кнопки



на



клавиатуре



из



трубки



сбрасывается



монета

.

Например

,

при



нажатии



на



кнопку



А



монета



сбросится



из



трубки

,

установленной



на



позиции



А



в



кассете

.



По



одиночному



нажатию



и



отпусканию



кнопки



монетоприёмник



сбросит



из



трубки



одну



монету

.

Чтобы



получить



из



трубки



более



одной



монеты



удерживайте



кнопку



и



монетоприёмник



начнёт



сбрасывать



монеты



одну



за



другой

.

При



отпускании



кноп

-

ки



менее



чем



через

 3

секунды



после



нажатия



сброс



прекратится



на



текущей



моне

-

те

.



При



удержании



кнопки



более



чем



на

 3

секунды



процесс



зафиксируется



и



монеты



будут



сброшены



либо



до



безопасного



уровня

 (

минимальный



уровень

 – 2

монеты



в



трубке

),

либо



до



момента



нажатия



любой



другой



кнопки

.

При



одновременном



на

-

жатии



двух



и



более



кнопок



монетоприёмник



выдаст









монеты



из



выбранных



трубок



так



же

,

как



это



описано



выше

.

Фиксированный



сброс



опустошит



каждую



трубку



до



безопасного



уровня

.



Установка



цен

.



Основной



принцип



настройки



цен



состоит



в



том

,

что



выбранные



позиции



будут



иметь



цены

,

установленные



на



уровень



накопленного



кредита

.

Для



использования



этого



режима

:



1.

Нажмите



кнопку



режима



2.

Нажмите



кнопку



С

.

Любой



сохранённый



кредит



будет



обнулён



и



начнётся



отсчёт

 45-

секундного



таймаута

.

Таймаут



возобновляется



после



каждой



при

-

нятой



монеты



3.

Набросайте



монет



через



приёмник



до



достижения



выбранной



цены

.

Стои

-

мость



монет



накапливается



в



виде



кредита



и



будет



отображаться



на



дис

-

плее

,

если



он



установлен

.

4.

Нажмите



кнопку



продажи



на



машине

,

соответствующую



набранной



цене

.

Теперь



цена



установлена

.

5.

Нажмите



кнопку



С



для



возврата



в



нормальный



режим



работы

.

Монеты

,

со

-

ответствующие



установленной



цене

,

будут



возвращены

.

Если



кнопка



С



не



будет



нажата



в



течении

 45

секунд



после



вброса



последней



монеты

,

устрой

-

ство



автоматически



вернётся



в



нормальный



режим

,

а



кредит



будет



возвра

-

щён

.



Указанные



шаги



могут



быть



проедены



последовательно



для



всех



позиций

,

кото

-

рые



Вы



желаете



продавать

.

Если



для



нескольких



позиций



должна



быть



установ

-

лена



одна



и



та



же



цена

,

кредит



достаточно



накопить



один



раз

.

После



этого



доста

-

точно



нажать



нужные



кнопки



на



вендинг

-

машине

.

Если



необходимо



установить



несколько



цен

,

то



сначала



наберите



минимальный



кредит

,

установите



цены



и



продолжайте



добавлять



монеты



и



устанавливать



более



высокие



цены



и



т

.

д

.

Примечание

:

невозможно



установить



цену



в

 «0».



В



моделях

 Executive

и

 BDV

цены



обычно



не



хранятся



в



монетоприёмниках



и



не



поддаются



модификации



вышеуказанным



образом

,

если



только



режим



задания



цены



не



был



изменён



посредством



терминала

 Mars Route Alpha,

а



вендинг

-

машина



поддерживает



функцию



сохранения



цены

.


























Автоматическое



заполнение



трубок

.



Для



заполнения



монетных



трубок



до



предопределённого



уровня



выполните



сле

-

дующие



шаги

:



1.

Нажмите



кнопку



режима



на



клавиатуре



2.

Нажмите



кнопку



А

.

Любой



сохранённый



кредит



будет



обнулён



и



начнётся



отсчёт

 45-

секундного



таймаута

.

Таймаут



возобновляется



после



каждой



при

-

нятой



монеты



3.

Вбрасывайте



монеты



через



приёмник

.

Монетоприёмник



примет



только



то



число



монет

,

которое



необходимо



для



достижения



уровня



в



каждой



трубке

.

Любые



последующие



монеты



будут



сброшены

.

Стоимость



монет



накапли

-

вается



в



виде



кредита



и



будет



отображаться



на



дисплее

,

если



он



установ

-

лен

.

4.

Нажмите



кнопку



А

,

при



этом



любой



кредит



будет



обнулён



и



устройство



вер

-

нётся



в



нормальный



режим



работы

.



Примечание

:



когда



изначально



трубка



пуста

,

первая



монета



может



проскочить



её



насквозь

.

В



этом



случае



достаньте



монету



из



ячейки



возврата



и



положите



её



пря

-

мо



в



трубку



через



устройство



ручного



заполнения

.



Уровни



могут



быть



изменены



посредством

 Mars Route Alpha.



Монеты



могут



быть



насыпаны



выше



заданных



уровней



если



трубки



вынуты



из



уст

-

ройства

.

При



установке



кассеты



на



место



и



нажатии



кнопок



сброса



монеты



пере

-

станут



сбрасываться



при



достижении



необходимого



уровня

.

Далее



монетоприём

-

ник



будет



заполняться



в



нормальном



режиме

.



Автоматический



сброс



из



трубок

.



Эта



функция



позволяет



автоматически



сбрасывать



избыточные



монеты



из



каждой



трубки

.

Разменные



монеты



продолжат



при



этом



направляться



в



трубки

,

а



не



в



ящик



даже



при



достижении



минимально



необходимого



уровня

.



1.

Нажмите



кнопку



режима



2.

Нажмите



кнопку



А

,

а



затем



кнопку



С





Все



монеты



выше



заданного



уровня



будут



автоматически



сброшены



из



трубок

.

Процесс



прекратится



при



достижении



заданного



уровня

.


















Сброс



отсчетов



трубки

.




Вы



можете



принудительно



установить



отсчёты



трубок



на



заранее



заданные



уров

-

ни

.

Это



стоит



делать



в



том



случае

,

когда



кассета



была



заполнена



вручную



вне



устройства



до



требуемых



уровней



а



затем



вставлена



в



устройство

.



Во



избежание



самопроизвольного



сброса



отсчётов



трубки



эта



функция



может



быть



включена



только



в



режиме



заполнения

 (float).



1.

Нажмите



кнопку



режима



2.

Нажмите



кнопку



А

,

а



затем



кнопку



В

.

Уровни



трубок



установятся



на



предо

-

пределённые



и



монетоприёмник



выйдет



из



режима



заполнения

.



Кнопки



режима

,

а



также



А



и



В



ни



в



коем



случае



нельзя



нажимать



при



открытом



датчике



нижнего



уровня

.



Примечание

:



если



монетоприёмник



не



находится



в



режиме



заполнения



перед



нажатием



клавиши



сброса

,

тогда



эта



функция



будет



проигнорирована



и



клавиату

-

ра



вернётся



в



нормальный



режим

.



Обнуление



кредита

.




Если



Вы



тестировали



или



переустанавливали



монетоприёмник



вне



регистрового



режима

,

возможно

,

Вы



могли



накопить



какой

-

то



кредит



в



реальных



деньгах

.

Для



обнуления



кредита



нажмите



кнопку



режима

,

а



затем



дважды



кнопку



А

.












При



помощи



терминала

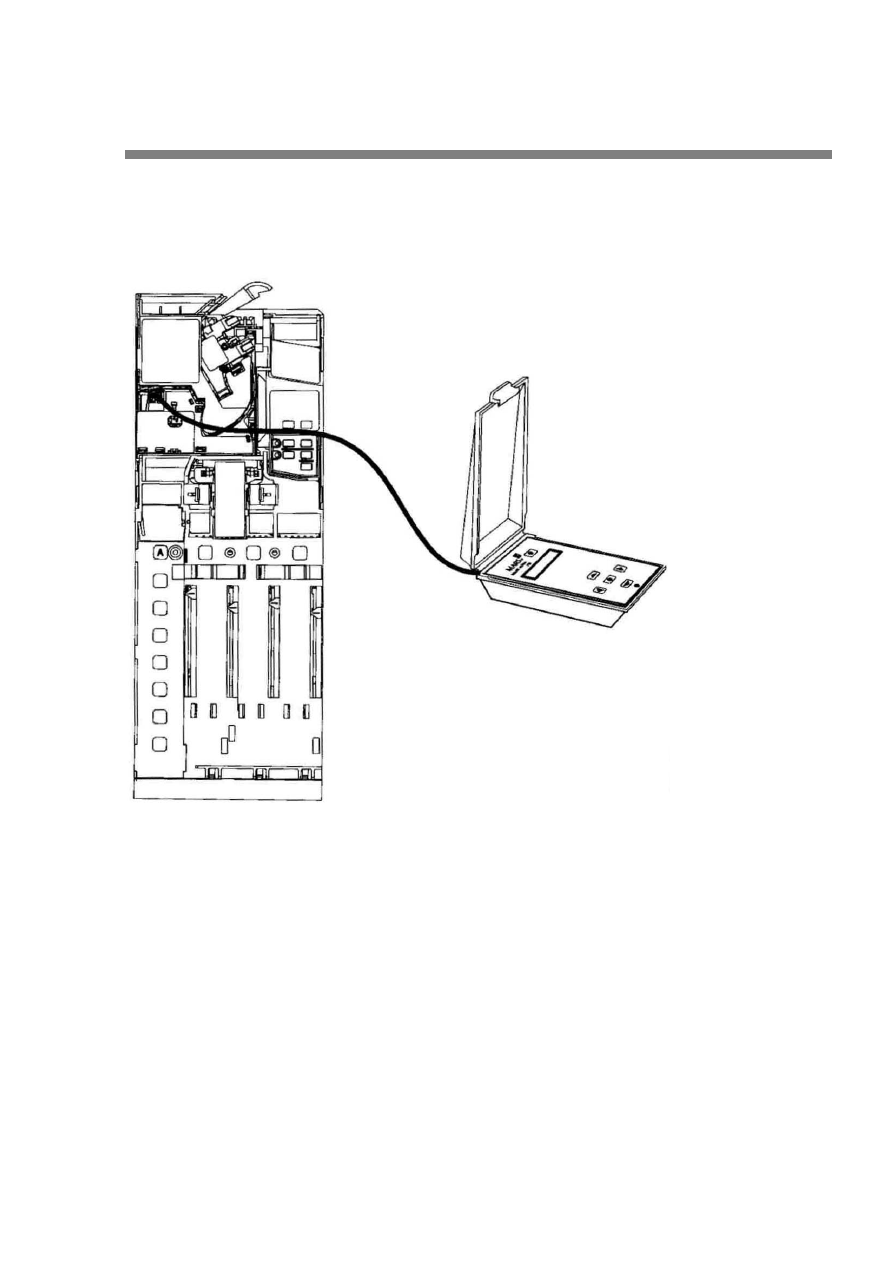

 MARS ROUTE ALPHA 250.




Используя



терминал



Вы



можете



переконфигурировать



любую



функцию

,

реали

-

зованную



в



конкретном



устройстве

.

Терминал



подключается



к



монетоприём

-

нику



через



шестипроводной



кабель

,

подключаемый



через



переднюю



панель

.





Терминал



предназначен



для



проверки



и



изменения



данных

,

которые



влияют



на



работу



монетоприёмника

.

Данные



хранятся



по



адресам

.

Каждый



адрес



имеет



уни

-

кальный



номер

,

который



определяет



характеристику

,

которую



вы



хотите



просмот

-

реть



или



изменить

,

например

,

если



Вы



хотите



переключиться



с



одиночных



продаж



на



многотоварные

,

необходимо



перейти



на



адрес

 226

и



поставить



значение

 1 (

од

-

нотоварной



продаже



соответствует

 0).



На



следующих



страницах



поясняется

,

как



считывать



и



изменять



данные



по



опре

-

делённым



адресам

.

В



конце



этого



раздела



приведён



список



адресов



и



их



допус

-

тимых



значений

.

Особое



внимание



в



этом



разделе



следует



уделять



символам

,

ко

-

торые



определяют



соответствие



между



адресами



и



версией



монетоприёмника



(

Электромеханический

, Executive, BDV

или

 MDB).
