Блок транспортировки электрозаряда (катридж "БТЭР"). Руководство по эксплуатации







Содержание
Введение.................................................................................................................................3

1 Описание и работа изделия..............................................................................................3

1.1 Назначение изделия.......................................................................................................3

1.2 Технические характеристики........................................................................................4

1.3 Состав изделия............................................................................................................... 5

1.4 Устройство и работа изделия........................................................................................5

1.5 Маркировка.....................................................................................................................5

2 Использование по назначению........................................................................................5

2.1 Общие указания..............................................................................................................5

2.2 Заряжание ЭШУ и инициирование картриджа «БТЭР»..............................................6

2.3 Разряжание ЭШУ............................................................................................................ 7

2.4 Меры безопасности........................................................................................................8

3 Техническое обслуживание..............................................................................................9

4 Текущий ремонт.................................................................................................................9

5 Хранение.............................................................................................................................9

6 Транспортирование............................................................................................................9

7 Сведения по утилизации................................................................................................... 10

8 Гарантии изготовителя..................................................................................................... 10

9 Свидетельство об упаковывании.....................................................................................10

10 Сведения о приемке........................................................................................................11








Введение


Настоящее руководство по эксплуатации (РЭ) является документом, содержащим сведения о назначении, основных параметрах и технических характеристиках, конструкции и принципе действия блока транспортировки электроразряда «БТЭР» (в дальнейшем -«картридж»), указания, необходимые для правильной и безопасной его эксплуатации (описание и работа, использование по назначению, техническое обслуживание, хранение и транспортирование).

Требования и рекомендации, изложенные в РЭ, являются обязательными для обеспечения эксплуатационной надежности, полного использования технических возможностей и максимального срока службы изделия.

Перед эксплуатацией изделия необходимо внимательно ознакомиться с настоящим руководством по эксплуатации.

1. Описание и работа картриджа

1.1 Назначение картриджа

1.1.1 Картридж предназначен для передачи высоковольтного поражающего воздействия элекгрошокового устройства (ЭШУ).

Картридж используется в составе ЭШУ контактно-дистанционного действия, предназначенных для нелегального воздействия на правонарушителя сериями электрических разрядов тока высокого напряжения.

Картридж имеет два вида исполнений. Соответствие исполнений позициям в конструкторской документации приведено в таблице 1.
Таблица 1





Вариант исполнения

Обозначение конструкторской документации

Примечания

«БТЭР»

СМКП70.00.00.00.000

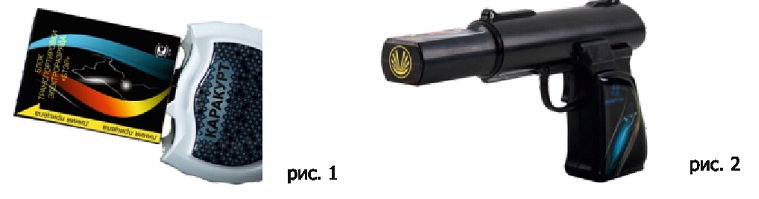

рис. 1

«БТЭР» (тип 01)

СМКП70.00.00.00.000-01

рис. 2





Картридж соответствует требованиям комплекта технической документации согласно СМКП70.00.00.00.000 ТУ.

1.1.2 Пример записи обозначения изделия при его заказе и в других документах:

«БТЭР» СМКП70.00.00.00.000 ТУ и «БТЭР» (тип 01) СМКП70.00.00.00.000ТУ.







1.1                 Технические характеристики

Технические характеристики изделия приведены втаблице 2. Таблица 2

Наименование технической характеристики

Картридж «БТЭР»

Картридж «БТЭР» (тип 01)

Габаритные размеры, мм

(70±1)(Д)х(45±1)(Ш)х(15±1)(Т)

(68±1)(Д)х(33±1)(Ш)х(23±1)(Т)

Масса, кг

0,045±0,005

0,035 ±0,005

Минимальная дальность транспортировки воздействия не менее, м

4,5

4,5

Расстояние между электродами, выбрасываемыми при транспортировке на максимальную дальность не более, мм

300

300

Диапазон температурного применения, °С

от -15 до +50

от -15 до +50

Относительная влажность воздуха

до 98% при температуре 25°С

до 98% при температуре 25°С





1.3 Состав картриджа

1.3.1 В общем, все исполнения картриджа состоят из внешнего и внутреннего корпусов, внутри которых расположены подвижные элементы и зонды, снабженные устройствами фиксации на мишени, соединительные провода и т.д.

1.3.2. Картридж не содержит драгоценных материалов и цветных металлов.

1.4 Устройство и работа картриджа

1.4.1 Инициирование картриджа происходит за счет энергии высоковольтного искрового разряда между электродами ЭШУ, что приводит к образованию внутри картриджа области повышенного давления, ускорению подвижных элементов картриджаи, в конечном итоге, к движению снабженных средствами фиксации на мишени зондов с токопроводами в сторону цели. При этом конструкция картриджа обеспечивает отсечку образующихся (не пороховых) газов.

Порядок работы с картриджем изложен в п. 2 настоящего РЭ.



1.5 Маркировка

1.5.1 На картридже и/или на упаковке (этикетке) должны содержаться следующие сведения: наименование на русском языке;

• товарный знак изготовителя или его полное наименование на русском языке; число изделий (на упаковке);

■ дата изготовления;

дата окончания срока годности; указания по эксплуатации.

1.5.2 Способ нанесения маркировки - в соответствии с указаниями, приведенными в конструкторской документации СМКП70.00.00.00.000, СМКП70.00.00.00.000-01, для соответствующих исполнений картриджей.



2 Использование по назначению

2. Юбщие указания

Перед заряжанием ЭШУ необходимо обратить внимание на дату окончания срока хранения изделия. Допускается использование изделий с просроченной датой при проведении учебно-тренировочных занятий.





2.2 Заряжание ЭШУ и инициирование картриджа (исп. «БТЭР»)

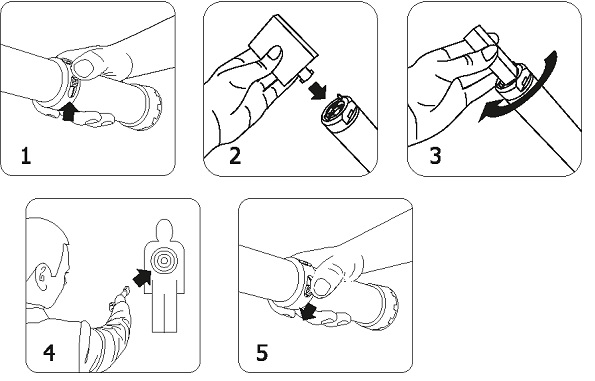

При дистанционном воздействии на дальность до 4,5 м, при использовании картриджа следует произвести процесс заряжания ЭШУ (рис. 3):

• поставить ЭШУ на предохранитель (1). Убедиться, что при нажатии на кнопку«Пуск» нет искрового разряда (в противном случае—переместить клавишу блокиратора в сторону кнопки «Пуск»);

вставить картридж в байонетный замок, расположенный в головной части ЭШУ (2) и повернуть до упора по часовой стрелке (3);

направить выход картриджа (боевые электроды ЭШУ) в сторону цели (4);

• снять ЭШУ с предохранителя путем перемещения блокиратора в сторону от кнопки «Пуск»(5); нажать и удерживать кнопку «Пуск», произвести выстрел.

При попадании и фиксации обоих электродов картриджа на цели происходит электрический разряд между ними. Непосредственно после выстрела возможно контактное воздействие ЭШУ через отстреленное изделие (без экстракции изделия из ЭШУ).









рис. з

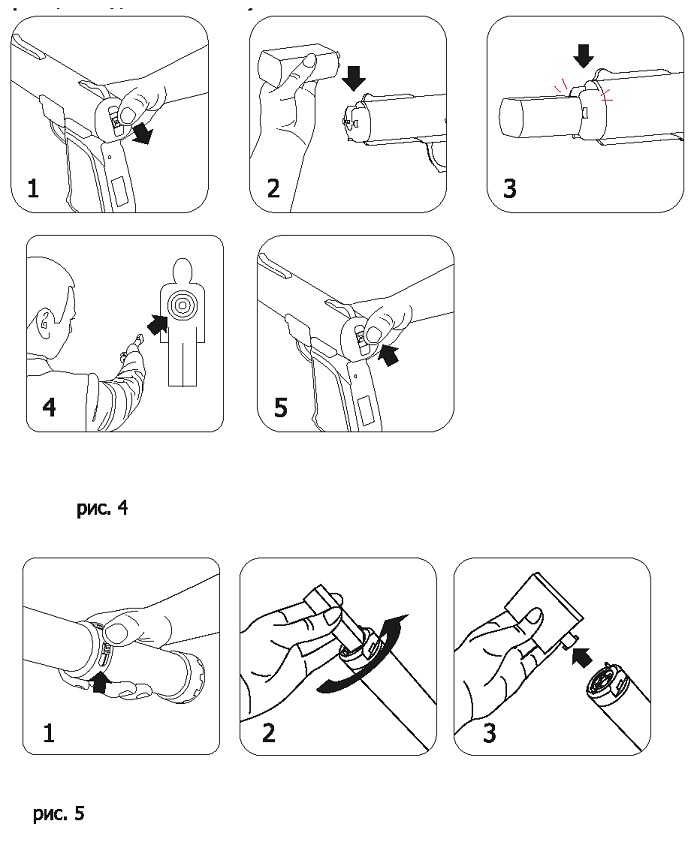

2.2.13аряжаниеЭШУиинициированиекартриджа(исп. «БТЭР» (тип01)).Рис.4

При дистанционном воздействии на дальность до 4.5 м, при использовании картриджа следует произвести процесс заряжания ЭШУ:



поставить ЭШУ на предохранитель (1). Убедиться, что при нажатии на управляющую кнопку (спусковой крючок)нет искрового разряда (в противном случае — переместить ползун предохранителя в крайнее верхнее положение);

■ вставить картридж в посадочное гнездо, расположенное в головной (стволовой) части ЭШУ (2), чтобы плоская

часть картриджа располагалась горизонтально, после чего дожать картридж до упора (до щелчка) (3); направить выход картриджа (боевые электроды ЭШУ) в сторону цели (4);

снять ЭШУ с предохранителя путем перемещения ползуна предохранителя в крайнее нижнее положение (5); нажать и удерживать управляющую кнопку (спусковой крючок), произвести выстрел.

При попадании и фиксации обоих электродов картриджа на цели происходит электрический разряд между ними. Непосредственно после выстрела возможно контактное воздействие ЭШУ через отстреленное изделие (без экстракции изделия из ЭШУ).





2.3 Разряжание ЭШУ (исп. «БТЭР»), Рис. 5 После дистанционного воздействия, при использовании картриджа следует произвести процесс разряжания ЭШУ:



• поставить ЭШУ на предохранитель (1). Убедиться, что при нажатии на кнопку«Пуск» нет искрового разряда (в противном случае—переместить клавишу блокиратора в сторону кнопки «Пуск»);

удерживая ЭШУ за рукоять, отвинчивающим движением поверните картридж против часовой стрелки до раскрытия байонетного замка (2);

извлечь картридж из байонетного замка ЭШУ (3).

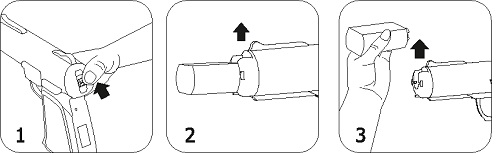

2.3.1 РазряжаниеЭШУ(исп. «БТЭР» (тип 01)). Рис. б

После дистанционного воздействия, при использовании картриджа следует произвести процесс разряжания ЭШУ:







рис 6











поставить ЭШУ на предохранитель (1). Убедиться, что при нажатии на управляющую кнопку (спусковой крючок) нет искрового разряда (в противном случае—переместить ползун предохранителя в крайнее верхнее положение);

• движением вверх вынуть картридж из посадочного гнезда ЭШУ (2,3).

2.4 Меры безопасности

2.4.1 Все операции по заряжанию и разряжанию ЭШУ проводите только при поставленном на предохранитель элекгрошоковом устройстве (ЭШУ).

2.4.2 В процессе заряжания - разряжания удерживайте ЭШУ за штатную рукоять.

2.4.3 В процессе заряжания - разряжания направляйте боевые электроды ЭШУ в сторону от себя.

2.4.4 Если по каким-либо причинам после нажатия кнопки «ПУСК» инициирование картриджа не произошло, поставьте ЭШУ на предохранитель, направьте боевые электроды в сторону от себя и только после этого разрядите ЭШУ.





ВНИМАНИЕ!

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЮТСЯ ПОПЫТКИ ПОВТОРНОГО ИНИЦИИРОВАНИЯ, ЕСЛИ НАПРАВЛЕНИЕ ВЫЛЕТА ЛАЙНЕРОВ ОТЛИЧНО ОТ НАПРАВЛЕНИЯ НА МИШЕНЬ! КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ СТРЕЛЯТЬ С РАССТОЯНИЯ 1 МЕТРА И ЦЕЛИТЬСЯ В ГОЛОВУ!

3 Техническое обслуживание

3.1 Картридж технического обслуживания не требует.

4 Текущий ремонт

4.1 Картридж текущему ремонту не подлежит.

5Хранение

5.1 Хранение картриджей должно производиться в упаковке, при этом штабелирование картриджей в упаковке допускается не более 10 упаковок в слое.

5.2 Картридж следует хранить в условиях группы 2 по ГОСТ 15150-69 при температуре окружающего воздуха от -20°С до +50°С и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.

5.3 Назначенный срок службы (хранения) картриджа составляет 24 месяца.

6 Транспортирование

6.1 Допускается транспортирование картриджей всеми видами транспорта в условиях, соответствующих группе «Л» ГОСТ Р 51908-2002 в части воздействия механических факторов.

6.2 Картридж транспортировать в условиях группы 2 по ГОСТ 15150-69 при температуре окружающего воздуха от -15°С до +50°С и отсутствии в воздухе кислотных, щелочных и других агрессивных примесей.







7 Сведения об утилизации

7.1 Картридж с истекшим сроком хранения направляются с сопроводительными документами на предприятие-изготовитель.

7.2 Утилизация картриджей производится на предприятии-изготовителе по его методикам.

7.3 Допускается использовать картриджи с истекшим сроком хранения в учебно-тренировочных целях.

8 Гарантии изготовителя

8.1 Изготовитель ООО «Март Групп», 125130, г. Москва, ул. Клары Цеткин, д. 33, стр. 12, телефон: 8 (800) 100-18-46 гарантирует соответствие изделия требованиям СМКП70.00.00.00.000ТУ при соблюдении пользователем условий эксплуатации, транспортирования и хранения.

8.2 Гарантийный срок составляет 12 (двенадцать) месяцев с даты продажи. По истечении этого срока изделие может быть использовано в учебно-тренировочных целях.

9 Свидетельство об упаковывании

СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
БЛОК ТРАНСПОРТИРОВКИ ЭЛЕКТРОРАЗРЯДА КАРТРИДЖ «БТЭР»

обозначение
наименование изделия
_ООО «Март Групп»_

наименование или код изготовителя
Согласно требованиям, предусмотренным в действующей технической документации

личная подпись

Зав. Складом должность

расшифровка подписи

год, месяц, число







10 Сведения о приемке
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Блок транспортировки элекгроразряда (картридж «БТЭР») изготовлен и принят в соответствии с обязательными требованиями СМКП70.00.00.00.000 ТУ и признан годным для эксплуатации.

Начальник ОТК

МП _/_
личная подпись расшифровка подписи
число, месяц, год

линия отреза при поставке на экспорт

обозначение документа, по которому производится поставка

Руководитель предприятия Представитель заказчика

МП _/__МП _/_

личная подпись расшифровка подписи личная подпись расшифровка подписи
число, месяц, год число, месяц, год
Дата покупки (поставки) _









////////////////////////////
