ЭЛЕКТРОЗАПАЛЬНИК АВТОНОМНЫЙ МОБИЛЬНЫЙ (ЭЗАМ). РУКОВОДСТВО по ЭКСПЛУАТАЦИИ
Изготовлено с использованием патента РФ: 133257
Сделано в России Изделие не подлежит обязательной сертификации
СМКП61.00.00.00.000 РЭ
Содержание
Введение......................................................................................2
1 Описание и работа изделия....................................................2
1.1 Назначение
изделия.............................................................2
1.2 Технические характеристики (свойства)............................2
1.3. Состав
изделия....................................................................2
1.4 Устройство и
работа.............................................................3
1.5 Средства измерения, инструмент и принадлежности.......3
1.6 Маркировка и пломбирование.............................................3
1.7
Упаковка................................................................................3
2 Использование по назначению..............................................3
2.1 Эксплуатационные ограничения.........................................3
2.2 Подготовка изделия к пользованию..................................3
2.3 Использование изделия......................................................4
2.4 Действия в экстремальных условиях.................................4
3 Техническое обслуживание изделия.....................................4
4 Текущий
ремонт......................................................................5
5
Хранение..................................................................................5
6
Транспортирование.................................................................5
7
Утилизация...............................................................................5
8 Гарантии и сведения о приемке.............................................6
Введение
Настоящее руководство по эксплуатации (РЭ) является документом, содержащим
сведения о назначении, основных параметрах и технических характеристиках,
конструкции и принципе действия электрозапальника автономного мобильного (далее
по тексту - изделие), указания, необходимые для правильной и безопасной его
эксплуатации (описание и работа, использование по назначению, техническое
обслуживание, хранение и транспортирование).
Требования и рекомендации, изложенные в РЭ, являются обязательными для
обеспечения эксплуатационной надежности, полного использования технических
возможностей и максимальных сроков службы изделия.
Специальной подготовки обслуживающего персонала не требуется.
Перед эксплуатацией изделия необходимо внимательно ознакомиться с настоящим
руководством по эксплуатации.
1 Описание и работа изделия
1.1 Назначение изделия
Изделие предназначено для безопасного и комфортного розжига пилотных газовых
горелок различных печей, котлов и других устройств за счет образования искрового
электрического разряда между электродами.
Изделие может использоваться обслуживающим персоналом вышеуказанных устройств.
Изделие предназначено для эксплуатации в интервале температур окружающей среды
от минус 20°С до плюс 50°С на открытой местности и в помещениях.
Относительная влажность воздуха до 98% при 25°С.
Рабочее положение в пространстве - произвольное.
Окружающая среда не должна содержать пары и агрессивные газы в концентрациях,
разрушающих элементы изделия.
1.2 Технические характеристики (свойства)
Технические характеристики изделия приведены в таблице 1.
Наименование технической характеристики |
Значение характеристики |
Напряжение искрового разряда на электродах изделия при полностью заряженном источнике питания |
От 10 до 25 кВ |
Средняя мощность воздействия при нагрузке 1 кОм |
От 5 до 10 Вт |
Количество циклов «разряд - пауза» (3 секунды разряд - 10 секунд пауза) при полностью заряженном источнике питания |
Не менее 100 |
Количество циклов «заряд-разряд» сменного источника питания |
Не менее 400 |
Габаритные размеры (базовая комплектация) |
Не более 053 х1160(*) мм |
Масса (базовая комплектация) |
0,9±0,05 кг |
Время пребывания оголовка в факеле пламени после воспламенения смеси |
Не более 5 секунд |
*В зависимости от нужд заказчика возможно изготовление различных вариантов
размеров рабочей части запальника от 20 до 200 см.
1.3 Состав изделия
Корпус изделия, выполненный из стеклопластика, имеет цилиндрическую форму.
Штанга - удлинитель имеет на конце защитный оголовок, внутри которого размещен
один рабочий электрод, а вторым рабочим электродом является собственно защитный
оголовок.
В корпусе расположены источник питания - сменная аккумуляторная батарея,
импульсный преобразователь напряжения и высоковольтный трансформатор. В средней
части корпуса расположено разделительное кольцо, на котором установлены кнопка
«Пуск» и блокирато (предохранитель).
1.3 Состав изделия
Корпус изделия, выполненный из стеклопластика, имеет цилиндрическую форму.
Штанга - удлинитель имеет на конце защитный оголовок, внутри которого размещен
один рабочий электрод, а вторым рабочим электродом является собственно защитный
оголовок.
В корпусе расположены источник питания сменная аккумуляторная батарея,
импульсный преобразователь напряжения и высоковольтный трансформатор. В средней
части корпуса расположено разделительное кольцо, на котором установлены кнопка
«Пуск» и блокиратор (предохранитель).

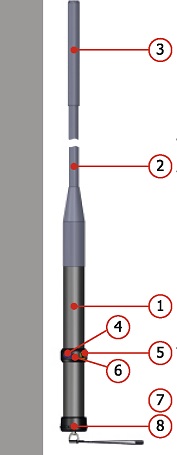

1. Корпус
2. Штанга-удлинитель 3. Оголовок
4. Блокиратор (предохранитель)
5. Кнопка «Пуск»
6. Индикатор степени заряда источника 2) питания
7. Кольцо запорное
8.3ащитная крышка.
1.4 Устройство и работа
Работа изделия основана на способности искрового электрического разряда
уверенно, безопасно и комфортно инициировать процесс горения газовоздушной смеси
в широком стехиометрическом диапазоне за счет высокой температуры образующейся
при разряде.
1.5 Средства измерения, инструмент и принадлежности.
При эксплуатации изделия не применяются.
1.6 Маркировка и пломбирование
Изделие имеет маркировку, содержащую следующую информацию:
- наименование изделия;
- наименование предприятия-изготовителя (товарный знак);
Способ и места нанесения маркировки - в соответствии с указаниями, приведенными
в конструкторской документации.
Изделие пломбированию не подлежит. Упаковочная коробка подлежит оклеиванию
контрольной бандеролью.
1.7 Упаковка
Изделие упаковывается в упаковочную коробку, изготовленную по конструкторской
документации СМКП 61.08.00.00.000, которая обеспечивает его сохранность при
транспортировании и хранении.
2 Использование по назначению
2.1 Эксплуатационные ограничения:
- температура окружающей среды - от минус 20 °С до плюс 50 °С;
- влажность окружающего воздуха - до 95 % при температуре плюс 25 °С.
-отсутствие в воздухе паров и агрессивных газов в концентрациях, разрушающих
элементы изделия;
- отсутствие в воздухе газо-взрывоопасных компонентов;
2.2 Подготовка изделия к использованию
Перед использованием изделия извлеките его из упаковочной коробки, проверьте его
работоспособность и степень заряда источника питания путем кратковременного
включения и контроля цвета свечения индикатора.
Включение изделия происходит при отпирании механического блокиратора
(предохранителя) кнопки «Пуск» и последующим ее нажатии до упора.
Наиболее доступным способом оценки степени заряда аккумуляторной батареи
является оценка искрового разряда на электродах изделия:
1. Если при нажатии кнопки «Пуск» между электродами возникает устойчивый
искровой разряд - источник питания обеспечивает максимальную мощность, зарядка
не требуется. Цвет свечения индикатора - зеленый.
2. Если при нажатии кнопки «Пуск» снизилась частота следования искровых разрядов
(цвет свечения индикатора имеет красный сегмент тем больший, чем больше степень
разряда источника питания), аккумуляторная батарея нуждается в профилактической
зарядке (примерно 8 часов).
Если изделие не использовалось в течение длительного времени, то не реже одного
раза в год необходимо подзаряжать источник питания в течение 8-12 часов для
компенсации саморазряда.
2.3 Использование изделия
Инициирование пилотной горелки производится в соответствии с ее эксплуатационной
документацией.
Поднесите оголовок изделия к месту поджига горелки и включите изделие
посредством его разблокирования и последующего нажатия кнопки «Пуск».
Удерживайте изделие во включенном состоянии до уверенного появления пламени
горелки (но не более 20 секунд за одну попытку), при этом время пребывания
оголовка изделия в пламени горелки не должно превышать 5 секунд.
2.4 Действия в экстремальных условиях
Отказ изделия не может привести к возникновению экстремальной ситуации.
При экстренной эвакуации необходимо выключить изделие, и убедится в том, что
кнопка «Пуск» заблокирована.
3 Техническое обслуживание изделия
3.1 Техническое обслуживание изделия предусматривает зарядку аккумуляторной
батареи по мере необходимости. Критерии оценки состояния источника питания и
необходимости его заряда приведены в разделе 2.2 настоящего документа.
3.2 Заряд производить в следующем порядке:
убедиться в том, что изделие стоит на блокираторе (предохранителе) - кнопка
«Пуск» заблокирована, в противном случае переместить клавишу блокиратора в
сторону кнопки «Пуск»;
- отвернуть защитную крышку в задней части корпуса изделия;
- снять защитную крышку;
- произвести следующие действия:

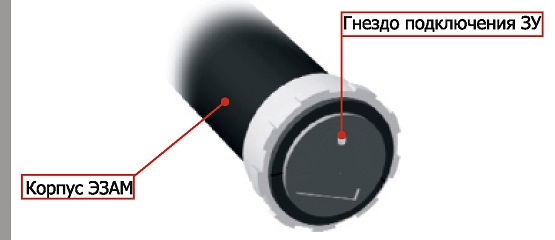

Зарядное устройство (ЗУ) сначала подключить к изделию, при этом индикатор
наличия питания на корпусе ЗУ должен включиться, свидетельствуя о наличии
контакта между изделием и выходом зарядного устройства.
Подключить ЗУ к бытовой электросети (при этом индикатор должен светиться ярче,
свидетельствуя о том, на выходе ЗУ имеет место напряжение заряда). Если этого не
произошло, необходимо проверить контакт вилки зарядного устройства с розеткой
сети или наличие питания сети ~220 В, 50 Гц. Выключение после зарядки
производить в обратном порядке.
Если индикатор наличия питания не светится, зарядку аккумулятора не производить
и обратиться в адрес предприятия-изготовителя.
3.3 При появлении на поверхности изделия пыли, масляной пленки, других следов
загрязнения следует протереть изделие сухой мягкой тканью. В случае сильного
загрязнения допускается протирка тканью, смоченной в спирте.
Особое внимание следует уделять защите изделия от попадания на него влаги. Для
ее удаления необходимо протереть изделие сухой мягкой тканью и просушить изделие
при комнатной температуре.
4 Текущий ремонт
Текущий ремонт изделия сводится к замене сменной аккумуляторной батареи на

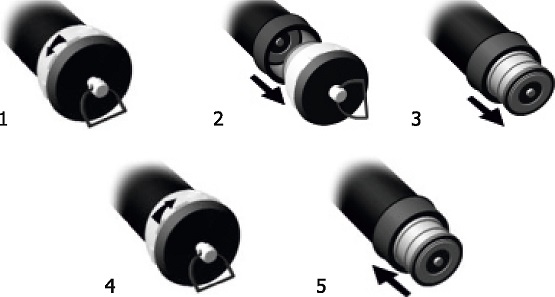

заведомо исправную, для чего необходимо (рис.2):
- отвернуть кольцо запорное и снять его (поз.1и 2);
- произвести замену аккумуляторной батареи (поз.З и 4);
ВНИМАНИЕ!
Конструкция изделия обеспечивает установку аккумуляторной батареи,
предназначенной для работы в составе изделия, в произвольном положении, т.е. без
определения полярности и строгой ориентации, что облегчает и ускоряет процедуру
замены в условиях недостаточной видимости.
- вставить кольцо запорное на место и завернуть его по часовой стрелке до упора
(поз.5).
5 Хранение
Изделие в упаковочной коробке допускается хранить при температуре окружающего
воздуха от минус 20°С до плюс 50°С. Относительная влажность воздуха не должна
превышать 98% при 25°С.
Высота штабеля изделий в упаковке - не более 5 упаковок.
По окончании срока эксплуатации изделие не представляет опасности для жизни и
здоровья людей или окружающей среды.
6 Транспортирование
Транспортирование изделия в упаковке допускается при температуре окружающего
воздуха от минус 20°С до плюс 50°С. Относительная влажность воздуха не должна
превышать 98% при 25°С.
Транспортирование изделия в упаковке допускается при соблюдении условий,
соответствующих группе «С» по ГОСТ Р 5198 - в части воздействия механических
факторов.
7 Утилизация
Утилизация изделия допускается любым принятым у потребителя методом, за
исключением источника питания, который должен утилизироваться в соответствии с
действующим законодательством, порядком, установленном ведомственными
руководящими документами, или
предписаниями местных органов управления.
8 Гарантии и сведения о приемке
Предприятие-изготовитель гарантирует соответствие изделия требованиям
СМКП61.00.00.00.000ТУ при соблюдении пользователем условий эксплуатации,
транспортирования и хранения.
Гарантийный срок: 12 месяцев от даты продажи изделия, но не более 15 месяцев от
даты изготовления.
Назначенный срок службы изделия составляет 36 месяцев от даты подписания
отгрузочных документов. Возможность и условия эксплуатации изделия по истечении
этого срока могут быть определены по совместному решению изготовителя и
заказчика.
Изготовитель - ООО «МАРТ ГРУПП» 125130, г. Москва, ул.
Клары Цеткин, д. 33, стр. 12, телефон: 8 (800) 100-18-46
Изделие не подлежит обязательной сертификации.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Изделие
электрозапальник автономный мобильный «ЭЗАМ» изготовлено и принято в
соответствии с обязательными требованиями СМКПб 1.00.00.00.000 ТУ и признано
годным для эксплуатации.
Начальник ОТК
МП___
личная подпись расшифровка подписи
число, месяц, год
линия отреза при поставке на экспорт
обозначение документа, по которому производится поставка
Руководитель
предприятия
МП___
личная подпись расшифровка подписи
число, месяц, год
Заказчик
МП___
личная подпись расшифровка подписи
число, месяц, год
////////////////////////////
