1.Назначение

Насадка-сирена предназначена для:

- звукового и/или светового оповещения о возникновении экстремальной ситуации;

- локального освещения пространства;

- психофизического воздействия на правонарушителя.

Насадка применяется в составе ЭШУ АИР-107 «Скорпион ДК.111 моделей «Скорпион-500-А» ДК.111, «Скорпион-350-А» ДК.111, «Скорпион-250-А» ДК.111, автономное использование насадки (вне состава ЭШУ) не предусмотрено.

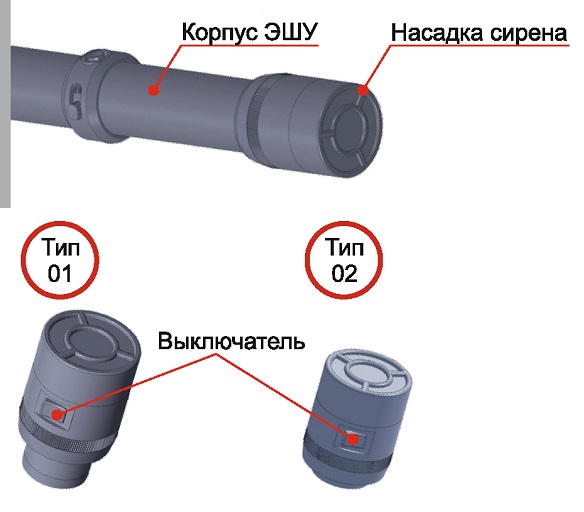

Питание насадки осуществляется от встроенного аккумулятора ЭШУ АИР-107 «Скорпион». Насадка имеет три типа конструктивного исполнения в соответствии с таблицей 1.

Исполнения 01 и 02 имеют встроенный элемент подсветки, обеспечивающий локальное освещение; этот же элемент может быть использован в экстремальной ситуации для дезориентирования противника, что обеспечивает возможность более эффективного применения ЭШУ. Кроме того, элемент подсветки может быть использован для подачи световых сигналов и т.д.

2. Условия работы и хранения

Температура окружающего воздуха от минус 15°С до плюс 50°С. Относительная влажность окружающего воздуха, не более 98% при плюс 25°С.

3. Технические характеристики

Габаритные размеры и масса насадок соответствуют таблице 2.



Тип исполн-я	Диаметр, мм	Длина, мм	Масса,кг	Рис.
Тип 01	54,4 ± 1	86,4 ± 2	0,093±0,01
Тип 02	54,3 ± 1	71,2 ± 1	0,086±0,01

Звуковое давление 70-120дБ

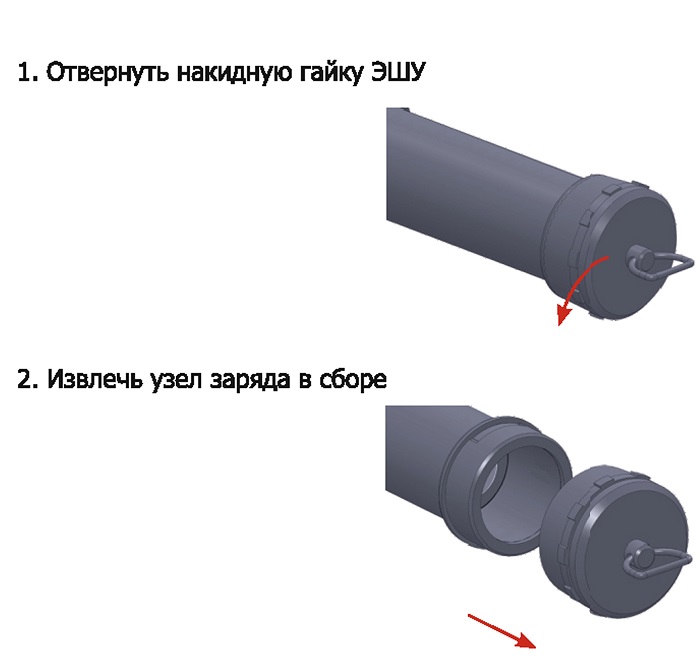

4. Установка насадки

ВНИМАНИЕМ!

Установка / снятие насадки должна производиться только, когда механический блокиратор (предохранитель) кнопки «Пуск» ЭШУ находится в состоянии «заблокировано» (клавиша блокиратора должна быть смещена в сторону кнопки «Пуск» ЭШУ).

3. Установить насадку, зафиксировав ее на изделии при помощи накидной гайки аналогично фиксации узла заряда ЭШУ

4. Проверить работоспособность насадки, в соответствии с разделом 5 настоящего РЭ.

5. Применение

- нажатия на клавишу - выключатель (позиция «|»).

Включение/ выключение элемента подсветки осуществляется нажатием на клавишу-выключатель (позиция «||»).

Позиция «О» клавиши-выключателя - все выключено.

6. Обслуживание

При появлении на поверхности насадки пыли, масляной пленки, других следов загрязнения, следует протереть изделие сухой, мягкой тканью.

В случае сильного загрязнения допускается протирка насадки тканью, смоченной в спирте.

Особое внимание следует уделять защите изделия от попадания на него влаги. Для ее удаления необходимо протереть насадку мягкой тканью и просушить при комнатной температуре.



7. Гарантийное и сервисное обслуживания

Предприятие-изготовитель гарантирует соответствие изделия требованиям технических условий при соблюдении потребителем условий эксплуатации, применения и хранения, установленных в настоящем паспорте.

Гарантийный срок хранения - 2 года с момента поставки. Гарантийный срок эксплуатации насадки -1 год с даты ввода в эксплуатацию в пределах гарантийного срока хранения. Гарантия не распространяются на изделия: имеющие внешние повреждения корпуса, следы попыток вскрытия корпуса.

Порядок приема изделий в ремонт:

Изделия привозятся или высылаются на предприятие - изготовитель по адресу:

125130, г. Москва, улица Клары Цеткин, 33, корпус 35, ООО «Март Групп»

Тел.:+7 (495) 115-62-78

Гарантийный талон №1

Дата поступления _

Неисправность _

Вид ремонта _

Подпись ответственного лица
8. Свидетельство о премке

Дата выпуска _

Дата продажи_

Штамп ОТК

Начальник ОТК _

Корявов Ю.А.

Руководитель предприятия _

Столяревская Е.А.

////////////////////////////
