Жесткие трубопроводы лесозаготовительных машин



 Трубопроводы изготавливаются из тонкостенных стальных цельнотянутых труб (сталь 10, 20, и 20А) по ГОСТ 8734—75, ГОСТ 9567—75 (только для соединений с врезающимся кольцом, а также в гидросистемах с Рн=25 МПа с динамическими нагружениями), ГОСТ 10704—76 и ГОСТ 10707—80 (только для сливных и заборных трубопроводов низкого давления), а также медных марки М2 по ГОСТ 859—78 и ГОСТ 11388—75 или ГОСТ 617—72 (для линий управления и подключения контрольных приборов в стационарных .машинах).

По типу элементов соединения находят применение шароконусного типа, с врезающимся кольцом, с развальцовкой и фланцевого типа. Наиболее широко применяются шароконусные соединения с углом конуса 60°, 37° и с врезающимся кольцом (рис. 47), Соединение шароконусного типа (рис. 47, с) состоит из штуцера 1 с внутренним конусом, шарового ниппеля 3, приваренного к трубе 4, и накидной гайки 2. Материал ниппеля и его термообработка должны обеспечивать твердость сферической рабочей и опорной части не менее HRC 28.. .32 (обычно применяют стали 35 и 45 или сталь 20 с цементированием рабочей части). Сварка ниппеля или концевого штуцера должна быть высокого качества, без затекания шва внутрь. Соединения с небольшим условным проходом или ответственные варят газовой сваркой, а соединения х условным проходом 20 мм и более — электросваркой в среде защитных газов. При полной 'затяжке накидной гайки шаровой конец ниппеля не должен иметь видимых деформаций о конус штуцера, а торец резьбовой части накидной гайки должен не доходить до упора в шестигранник штуцера на 5...10 мм.

Соединение с врезающимся кольцом (рис. 47,б) состоит из штуцера 1, накидной гайки 2, врезающегося кольца 5 и трубы. 4.

Применение такого соединения имеет следующие преимущества:



не требуется приварка ниппелей к трубе, что снижает трудоемкость изготовления и предотвращает загрязнение трубопроводов продуктами сварки;

при сборке соединений врезающееся кольцо может вначале сдвинуться вдоль трубы, что значительно уменьшает возможность осевого натяга трубопроводов;

после окончательной затяжки врезающееся кольцо обжимается вокруг трубы, образуя на ней канавку. После этого соединение кольца с трубой становится неразборным, а все соединение, включающее трубу, накидную гайку, врезающееся кольцо и штуцер, может быть многократно разобрано и собрано без нарушения герметичности;



штуцер соединения может быть использован не только для врезающегося кольца, но и для присоединения гибких рукавов высокого давления или других трубопроводов с шаровым ниппелем.

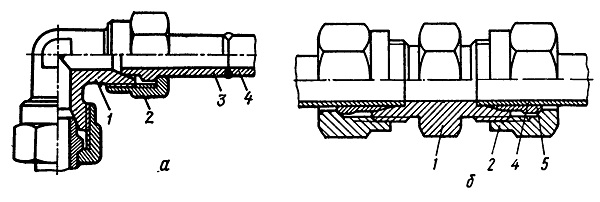

Рис. 47. Типовые соединения трубопроводов:
а — шароконусного типа; б — с врезающимся кольцом; 1 — штуцер; 2 — накидная гайка; 5 —шаровой ниппель; 4 — труба; 5 *— врезающееся кольцо
