Предохранительные гидроклапаны лесозаготовительных машин



 Предназначены для ограничения давления в подводимых к ним потоках рабочей жидкости. Подразделяются на клапаны прямого и непрямого действия.

Предохранительный клапан прямого действия типа Г54-2 применяется в гидросистемах лесных машин. Клапан состоит из корпуса, колпачка, запорно-регулирующего элемента в виде золотника с тремя поясками, пружины, натяжение которой регулируется винтом через втулку. В корпусе клапана есть отверстия, закрываемые пробками. Изменяя положение пробок в отверстиях, можно изменять функции, выполняемые клапаном



(защиту гидросистемы или ее отдельных участков от чрезмерного повышения давления, поддержание заданного давления, дистанционную разгрузку насоса, отвод утечек рабочей жидкости в дренажную гидролинию).

Предохранительные клапаны Г54-2 выпускают на QH до 160 л/мин и Рн=2,5; 6,3; 10 и 20 МПа. Конструкцию, аналогичную конструкции Г54-2, имеют предохранительные клапаны типа У465, 520, 521, К2, КЗ, применяемые, в частности, в секционных и моноблочных гидрораспределителях.

В гидроприводах лесных машин применяются также предохранительные клапаны непрямого действия Г52, МКП и МПКП стыкового и фланцевого присоединения. В многозолотниковых гидрораспределителях применяются предохранительные клапаны непрямого действия 510 и 636 в патронном исполнении.

Клапан 510 (рис. 43, а) состоит из основного запорно-регу-лирующего элемента 1, нерегулируемой пружины 2, вспомогательного запорно-регулирующего элемента 3, нагруженного пружиной 6, натяжение которой регулируется винтом 5. Корпус 4 клапана имеет резьбу, при помощи которой он крепится в корпусе 8 гидрораспределителя. По дроссельным отверстиям в основном запорно-регулирующем элементе /ив корпусе 4 жидкость из полости П поступает в полость 7 и воздействует на вспомогательный запорно-регулирующий элемент 3. Если давление в полости П (в гидросистеме) меньше давления настройки пружины 6, запорно-регулирующие элементы занимают положение, изображенное на рис. 43, а; полость П блокирована от полости С и вся жидкость поступает в гидросистему. Если по каким-либо причинам давление в гидросистеме (в полости П) превысит давление настройки пружины 6, вспомогательный запорно-регулирующий элемент 3 переместится вправо, сжимая пружину. Через дроссельные отверстия в небольшом количестве жидкость будет поступать из полости П на слив (в полость C1). В дроссельных отверстиях создается течение жидкости с потерей давления. Вследствие этого давление в полости 7 окажется меньше, чем в полости П. Под действием образовавшегося перепада давлений запорно-регулирующий элемент 1 также передвинется вправо, сжимая пружину 2 и соединяя полость П с полостью С. Жидкость из напорной линии будет поступать на слив. Перегрузки в гидросистеме не произойдет. Предохранительные клапаны могут быть использованы для: защиты гидросистемы или ее отдельных участков от чрезмерного повышения давления; поддержания в гидросистеме установившегося давления; дистанционной разгрузки насоса; создания регулируемого противодавления; обеспечения требуемой последовательности включения в работу гидродвигателей.

Настройка предохранительных клапанов производится по манометрам на давление, превышающее расчетное на 5.. .20 %.



Условное обозначение предохранительного клапана прямого действия дано на рис. 43, б, непрямого действия — на рис. 43, в.

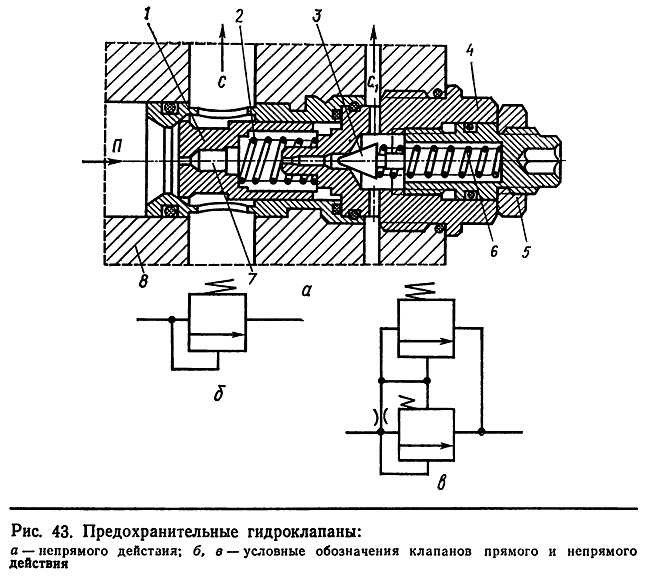

Рис. 43. Предохранительные гидроклапаны:







Редукционные гидроклапаны лесозаготовительных машин



 Предназначены для поддержания в отводимом от них потоке рабочей жидкости более низкого давления, чем в подводимом потоке. Редукционный клапан поддерживает редуцированное давление на выходе постоянным независимо от колебаний давления в подводимом к клапану потоке рабочей жидкости и от изменения нагрузки на гидродвигатель, подключенный к отводимому от клапана потоку. Редукционные гидроклапаны могут быть прямого и непрямого действия.





Редукционные клапаны непрямого действия Г57 выпускают на QH до 160 л/мин и на Рв до 20 МПа. Их применяют, когда в гидросистеме от одного насоса питаются несколько гидродвигателей, работающих при разных давлениях. Кроме того, редукционные клапаны используют и как стабилизаторы давления на каком-либо из участков гидросистемы.

Конструкцию, аналогичную конструкции клапана Г57, имеют редукционные клапаны непрямого действия МКР.
