5.3.

ПРОЕКТИРОВАНИЕ ПРОДОЛЬНОГО ПРОФИЛЯ ЛЕСОВОЗНОЙ ДОРОГИ, ВЕРТИКАЛЬНЫЕ КРИВЫЕ

Продольный профиль автомобильной дороги является важнейшим чертежом проекта. Он вычерчивается по установленному образцу (рис. 5.5) в масштабах: вертикальном 1 :500 и

горизонтальном 1 :5000. В горной местности с частыми переломами профиля допускается применение масштабов 1 :200 и 1 :2000.

Проектная линия продольного профиля состоит из отдельных элементов. На переломах профиля в ряде случаев предусматривают вертикальные кривые. Каждый элемент профиля характеризуется своей длиной и уклоном. Уклоны разделяются на подъемы и спуски в грузовом направлении и площадки (с 1 = 0). Наиболее важными характерными для лесовозных дорог уклонами являются руководящий подъем и максимальный спуск в грузовом направлении.

Различают два вида проектной линии: обертывающую и секущую. Обертывающую проектную линию назначают приблизительно параллельно поверхности земли, следуя за складками местности, и широко применяют в равнинной местности, обеспечивая получение небольших объемов земляных работ при возведении земляного полотна из грунта, взятого из придорожных (притрассовых) резервов.

В пересеченной местности может быть более выгодной секущая проектная линия, при которой предусматривается частичная срезка холмов или гряд с устройством выемок и использованием полученного из них грунта для отсыпки соседних насыпей. Нанесение на продольный профиль проектной линии является сложной многовариантной задачей, требующей поиска наилучшего решения.

Перед назначением проектной линии необходимо установить с соответствующим обоснованием ряд технических ограничений и требований СНиП 2.05.07—85 (см. табл. 5.1), в частности, по допустимым значениям: руководящего подъема и максимального спуска; радиусов кривых в плане и радиусов вертикальных кривых; минимальных руководящих рабочих отметок земляного полотна из условий обеспечения необходимого возвышения низа дорожной одежды над уровнем грунтовых, длительно стоящих поверхностных вод и снежного покрова, а также определить фиксированные проектные отметки в местах пересечения трассой существующих дорог, ЛЭП и др.

При установлении величины руководящего подъема необходимо обеспечить выполнение основного условия — возможности работы лесовозных автопоездов с полным использованием их грузоподъемности. Это условие выражается неравенством [см. формулу 2.37)]

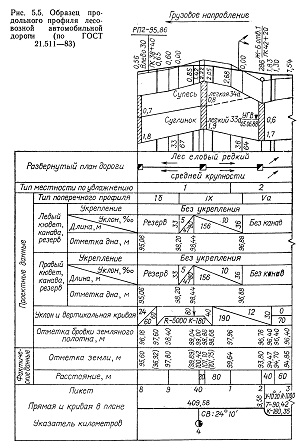

Рис. 5.5.







При назначении проектной линии принятые значения ip и icп следует использовать везде, где это дает сокращение объемов земляных работ. Рабочие отметки на дорогах постоянного и летнего действия следует назначать не менее 0,5 м, что устранит необходимость снятия растительного слоя и корчевки пней. На снегозаносимых местах высоту насыпей назначать не менее высоты снежного покрова и избегать выемок. Высота насыпей должна также отвечать требованиям, приведенным ниже (см. табл. 5.6). В выемках не рекомендуется назначать уклоны i = 0. Кюветы в выемках должны иметь уклон не менее 5 %0.

Следует иметь в виду, что при наличии крутого уклона на кривой малого радиуса движение автопоездов значительно затрудняется в связи с появлением дополнительного сопротивления движению, вызываемого следующими причинами: 1) боковым уводом колеса в результате боковой деформации шин под действием центробежной силы; 2) несовпадением направления движения автопоезда по кривой с направлением действия силы тяги, приложенной к колесу по касательной. В связи с указанным в таких случаях необходимо руководящий и близкие к нему подъемы на кривых с = 50... 100 м смягчать на 10... 3 %о

Нанесение проектной линии ведется последовательно, начиная с пикета 0, отдельными участками, длина которых выбирается с учетом наличия естественных переломов профиля земли. Качество проектной линии определяется визуально. При проверке основное внимание уделяется контролю соблюдения норм проектирования и выявлению участков с завышенными ра-бочими отметками и выемок, которые, как правило, следует всемерно избегать, допуская их на пересечениях водоразделов и на спусках в долины пересекаемых водотоков (береговые выемки).

На косогорных участках при уклоне более 1 : 5 назначение проектной линии должно вестись одновременно с проектированием поперечных профилей земляного полотна. На косогорах крутизной 1:3 и более, как правило, более выгодной является выемка, врезанная в косогор на 60...100 %о ширины земляного полотна (выемка в полке). На пологих склонах возможно

проектирование полунасыпей-полувыемок с проектными рабочими отметками, близкими к нулю.

На затяжных спусках целесообразно предусматривать в горах противоаварийные съезды в виде коротких тупиков (до 100 м с подъемом до 100 %0), на которых автомобиль мог бы остановиться.

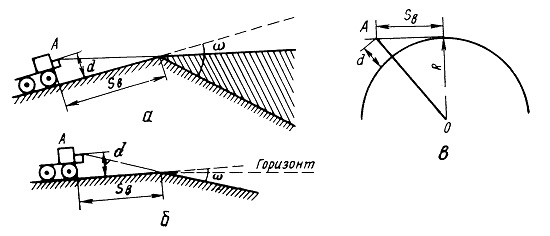

Рис. 5.6. Вертикальные кривые:
а. — видимость на переломе профиля не обеспечена; б — видимость на переломе обеспечена; в— схема к определению минимального радиуса выпуклой кривой







Автоматизация проектирования продольного профиля. В проектных институтах лесной промышленности используется для оптимизации положения проектной линии с применением ЭВМ система программ САПАД-ЕС, разработанная Карельским НИИ лесной промышленности. Эта система может быть

использована на ЭВМ-1022 и других машинах единой серии при проектировании продольного профиля лесовозных, лесовознолесохозяйственных, хозяйственных и других автомобильных дорог, включая и дороги общей сети IV и V категорий во II, III и IV дорожно-климатических зонах. САПАД-ЕС может работать в трех режимах: 1) в режиме проектировщика, когда машина выдает на печать ведомости объемов работ и чертеж продольного профиля, а сама проектная линия назначается вручную, обычным методом; 2) в режиме оптимизации, при котором проектная линия назначается машиной автоматически, и 3) в режиме корректировки, когда проектировщик имеет возможность внести небольшие изменения проектной линии, полученной по второму режиму. В каждом режиме работа может быть выполнена с расчетом и без расчета дорожной одежды и скоростей движения автопоездов, с выдачей ведомостей объемов подготовительных и земляных работ, с выдачей чертежа продольного профиля или только ведомостей объемов работ.

Система САПАД-ЕС работает с вводом данных на перфокартах, подготовленных на основе бланков заказа. Выдаваемый ЭВМ чертеж продольного профиля требует небольшой графической доработки. Для решения основной задачи в системе САПАД-ЕС используется одна из разновидностей метода динамического программирования — многошаговый процесс построения ломаной линии профиля с убывающим приращением абсцисс и ординат до некоторой наперед заданной величины. На каждом шаге одновременно рассматриваются девять вариантов ломаных линий и вычисляется стоимость каждого варианта. При переходе на новый шаг из предыдущих девяти вариантов оставляется один с минимальным значением функции цели







Поиск оптимального варианта продолжается до тех пор, пока величина строительно-транспортных затрат не будет минимальной с учетом заданной точности расчета. В процессе оптимизации машина определяет уширение проезжей части и земляного полотна на кривых, выполняет расчет объемов земляных работ, распределяет земляные массы, рассчитывает дорожную одежду по методу упругого прогиба с дополнитель-ными расчетами на растяжение монолитных слоев и на сдвиг малосвязных слоев (по инструкции ВСН 46—72), рассчитывает объемы подготовительных работ (рубки, корчевки, срезки пней заподлицо), выполняет расчет скоростей движения в обоих направлениях, расход топлива, вычисляет стоимость вывозки древесины и др. Система САПАД-ЕС первоначально была разработана для ЭВМ «Минск-32» (она имела индекс САПАД-2) и в свое время была большим достижением в области проектирования автомобильных дорог. В настоящее время она несколько устарела и нуждается в серьезной модернизации, основными направлениями которой должны быть: учет быстродействия и большой оперативной памяти современных ЭВМ, использование накопившегося за последнее время опыта оптимизации проектирования в СССР и за рубежом, замена всех устаревших нормативов и методов расчета дорожных одежд, скоростей движения и др., обеспечение возможности ввода альтернативных программ и данных, оперативного вмешательства проектировщика в процесс проектирования и др.
