Машина для укрепления обувных заплат

Конструкция машины для укрепления заплат позволяет пришивать материал, расположенный на неровных поверхностях обуви. Машина может также пришивать в любом направлении

без остановки или переворачивания материала. Достигается это простым переворотом прижимной лапки подающего механизма в нужную сторону.

Такое управление машиной позволяет укреплять заплаты на собранной обуви или на предметах цилиндрической формы, например, укреплять заплаты на локтях и т. д.

Прежде чем начать работу, необходимо подобрать соответствующие обуви иглы и нитки.

Установка иглы. После того как подобран соответствующий обуви вес (толщина) иглы, поворачивать маховичок до тех пор, пока игловодитель не достигнет крайнего верхнего положения. Затем ослабить на игловодителе нижний винт 11 (рис. 166).

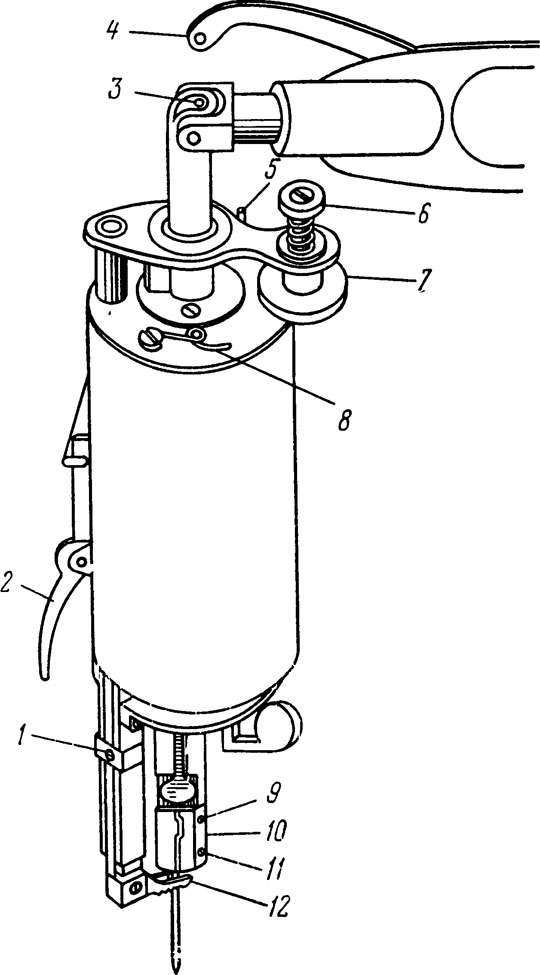

Рис. 166. Машина для укрепления заплат

Установить иглу в нужное положение, протолкнуть ее в игловодитель до предела. Положение иглы должно быть таким, чтобы самый короткий желобок иглы находился в непосредственной близости к челноку.

При замене иглы другого размера часто возникает необходимость в ее регулировке с тем, чтобы избежать пропуска стежков. Для этого надо ослабить винт 9 и переключить регулятор иглодержателя 10 в требуемое положение.

Заправка ниток. Установить бобину на бобинном кольце так, чтобы нитка не разматывалась в направлении против часовой стрелки, пропустить нитку под проволокой, крепящей масленку вокруг задней части штыря 5 (см. рис. 166), продеть нитку между дисками натяжения 7 через ниточное ушко 5 и через отверстие в рычаге нитеутягивателя 4.

Пропустить нитку через игловодитель 5, используя приспособление для протяжки нитки. Пропустить нитку через иглу слева направо. Чтобы получить крестообразный стежок, необходимо установить специальное приспособление (рис. 167).

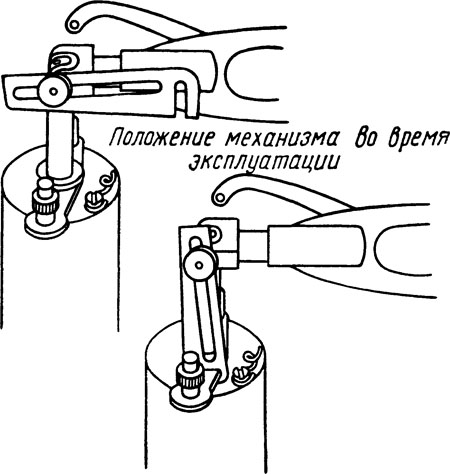

Рис. 167. Приспособление для образования крестообразного шва

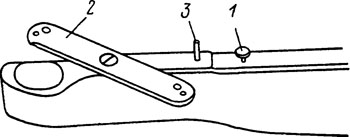

Рис. 168. Снятие челнока

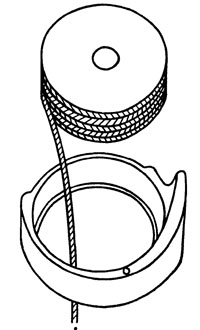

Рис. 169. Прохождение нитки через челнок

Заправка нитки в челнок. Чтобы снять челнок, следует нажать на кнопку 1 (рис. 168), это даст возможность опустить запорный штифт 3, который позволяет вращаться игольной пластине 2. Винт игольной пластины не следует ослаблять.

После пополнения челночной нитки взять челнок в левую руку, а бобину в правую. Дать возможность свободному концу челночной нитки пройти через челнок (рис. 169).

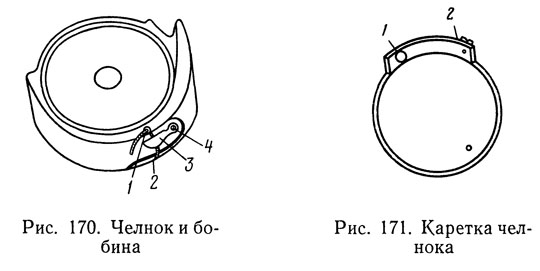

Опустить бобину в челнок и протянуть нитку кверху через паз в нижней части челнока 2 (рис. 170). В то же время протянуть нитку кверху над пружиной натяжения 3. Продеть нитку

через отверстие 1 так, чтобы конец ее вышел через верхнюю часть челнока. Взять челнок в левую руку. Поворачивать маховичок до тех пор, пока кромка каретки челнока 1 не окажется справа 2 (рис. 171), а затем опустить челнок в каретку и установить в требуемое положение игольную -пластинку.

Держа конец нитки в левой руке, повернуть маховичок и сделать полный стежок. Это поможет протянуть челночную нитку вверх через отверстие в игольную пластинку.

Подготовка к пошиву. Установить материал в требуемое положение и повернуть маховичок так, чтобы игла встала на место в точке, откуда начнется шов.

Опустить прижимную лапку, освободив рычаг 2 (см. рис. 166), и запустить машину поворотом маховичка на себя, что позволит придать машине движение в нужном направлении.

Регулировка натяжения. Следует так регулировать верхнее и нижнее натяжение, чтобы нижняя нитка не поднималась наверх или не опускалась вниз.

Чтобы отрегулировать натяжение верхней нитки, следует повернуть винт-барашек 6 (см. рис. 166) вправо в направлении часовой стрелки, что укрепит его, и влево, если его необходимо ослабить.

Регулировка челночной нитки производится с помощью винта 4 (см. рис. 170), который по необходимости вращается вправо для усиления и влево для ослабления натяжения.

Когда производится регулировка челночной нитки, следует убедиться, что нитка проходит свободно.

Изменение направления пошива. Пошив осуществляется в любом направлении без поворота материала или останова машины. Пошив идет в направлении, которое придает ему лапка подающего механизма 12 (см. рис. 166). Чтобы изменить направление пошива, необходимо только повернуть рукоятку.

Регулировка длины стежка. Для регулировки длины стежка следует ослабить винт 1 (см. рис. 166) и опустить ручку регулятора вниз, в результате чего стежок удлинится.
Чтобы укоротить стежок, следует ручку поднять наверх и укрепить ее винтом.

Регулировка высоты прижимной лапки. Высоту 'прижимной лапки следует регулировать в соответствии с весом (толщиной) материала, подлежащего обработке. Прижимная лапка устанавливается так, чтобы не затруднять пошива.

Для регулировки интервала подъема необходимо ослабить гайку-барашек4 (рис. 172) и передвинуть колодку 3 по направлению к маховичку, в этом случае подъем увеличится. Чтобы уменьшить подъем, следует колодку передвинуть в противоположном направлении.

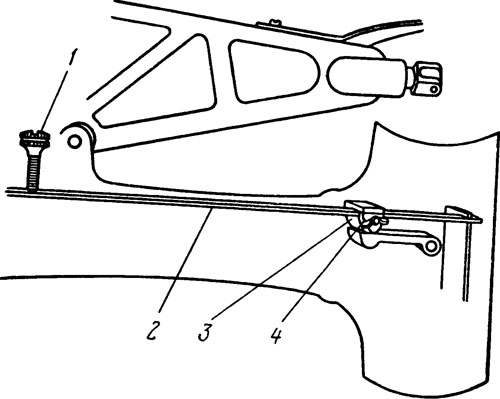

Рис. 172. Регулировка веса прижимной лапки

Давление прижимной лапки. Прижимная лапка должна
обеспечивать давление, достаточное для перемещения материала; причем необходимо учитывать характер обрабатываемого материала. Ткани, например, должны подвергаться давлению в меньшей степени, нежели кожа. Давление создается
с помощью пружины 2 (см. рис. 172). Пружина может регулироваться р азличными положениями винта 1.

Наладка машины. Если возникает необходимость замены частей в рычаге машины, машину следует остановить и провести наладку. На снятой крышке в нижней части рычага имеется два типа шестерен (рис. 173). Так как шестерня 1 (см. рис. 173, а) является только ведомой, ее положение не может вызвать беспокойство. Шестерня 2 является ведущей шестерней каретки челнока и поэтому всегда должна находиться в правильном положении.

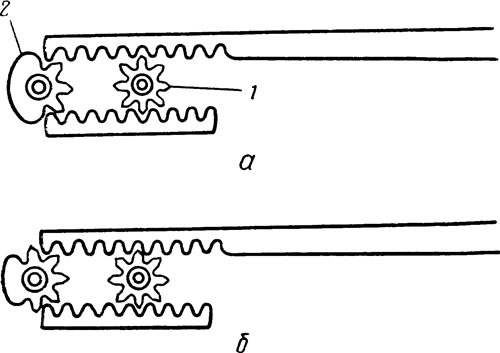

Рис. 173. Шестерни:
а — трехзубчатая ведущая; б — пятизубчатая ведущая

Пропуск стежков. Часто, когда после замены иголок различных весов не проводится качественная регулировка машины, происходит пропуск стежков при пошиве. Если же и после регулировки зажима дефект не устранен, необходимо проверить пружину каретки челнока 1 (см. рис. 171), а также проверить носик челнока на износ.

В табл. 2 даны рекомендуемые номера игл и ниток для машины по укреплению заплат, которые могут быть применены, при использовании кожи или тканей. Иглы, применяемые при установлении заплат из кожи, должны иметь овальное острие. Иглы, применяемые при установке заплат из ткани, должны иметь круглые концы.

Таблица 2
