§ 33. НАГЕЛЬНЫЕ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
Нагели из круглой стали в соединениях с листовыми шарнирами
Соединения с листовыми шарнирами применяются
в основном для крепления массивных растянутых элементов в узлах и стыках
(рис. 64).
Стальная полоса к элементу крепится болтами и штырями. Число болтов
должно составлять 25...50% от общего числа нагелей. Для обеспечения
необходимой плотности соединения сверление отверстий для нагелей
производится сверлом для металла через древесину и стальную полосу,
заранее вставленную в прорезь деревянного элемента.
В соединениях с листовыми шарнирами применяются двухсрезные симметричные
нагели. Несущая способность одного среза нагеля, кН, определяется по
формуле
Для обеспечения равнопрочности нагеля по смятию и
изгибу значения коэффициента а рекомендуется принимать в пределах 4...5.
Размеры поперечного сечения полосы определяются из условия прочности ее
на разрыв по ослабленному нагелями сечению.
Размещают нагели в соединениях с листовым шарниром по общим правилам размещения нагелей из круглой стали, причем расстояния между нагелями вдоль волокон и от крайнего нагеля до торца элемента принимаются s1>= 7,5d.

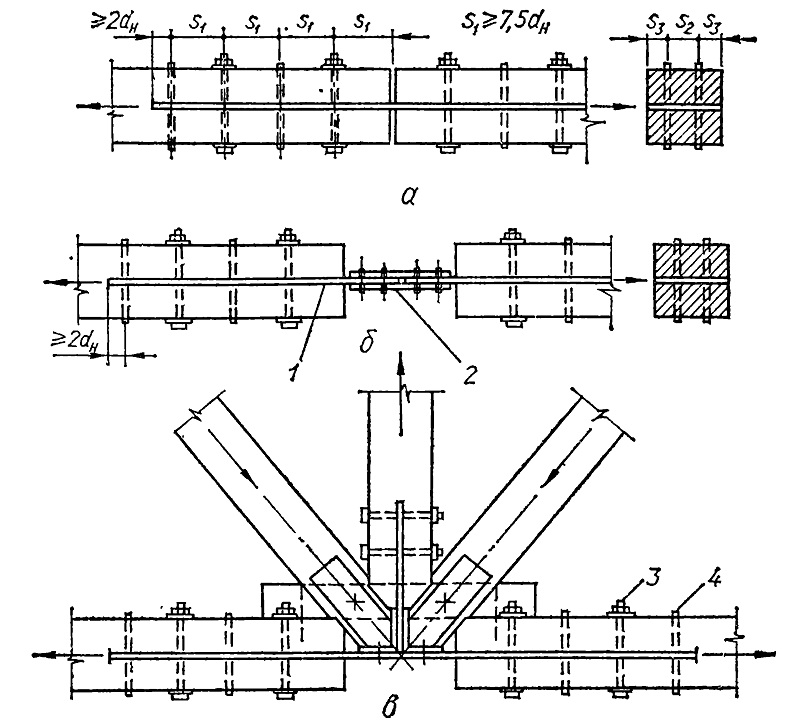

Рис. 64. Соединения с листовыми шарнирами:
а — растянутый стык; б — сборно-разборный стык со стальными накладками
на болтах в — узловое соединение нижнего пояса фермы; 1 — стальная
полоса; 2 — стальные накладки; 3 — болт; 4 — нагель из круглой стали
