§ 33. НАГЕЛЬНЫЕ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ






Соединения на цилиндрических нагелях деревянных конструкций





 Стальные цилиндрические нагели изготовляются диаметром 12...24 мм с градацией через

2 мм, дубовые — диаметром 12...30 мм с градацией через 4 мм (вытачиваются из брусков). Нагели вставляются в отверстия равного с ними диаметра.

Нагели и болты могут выполняться также из других материалов. Металлические нагели неприемлемы при работе конструкций в химически агрессивной среде и для этих условий нагели изготовляются полностью деревянными или деревопластмассовыми, например, из ориентированного прессматериала АГ-4С и из ДСП-Б. Из этих материалов прессованием изготовляются болты, нагели, гайки и шайбы.

Винты и шурупы диаметром до 10 мм и глухари диаметром до 20 мм завинчиваются в предварительно рассверленные сверлом меньшего диаметра отверстия.

Гвозди диаметром до 6 мм забиваются в цельную древесину; при большем диаметре гвоздей предварительно просверливаются гнезда сверлом меньшего диаметра (нерекомендуемое соединение).

Расчет соединения. Ввиду плотности нагельного соединения, деформации нагеля и древесины тесно связаны между собой.

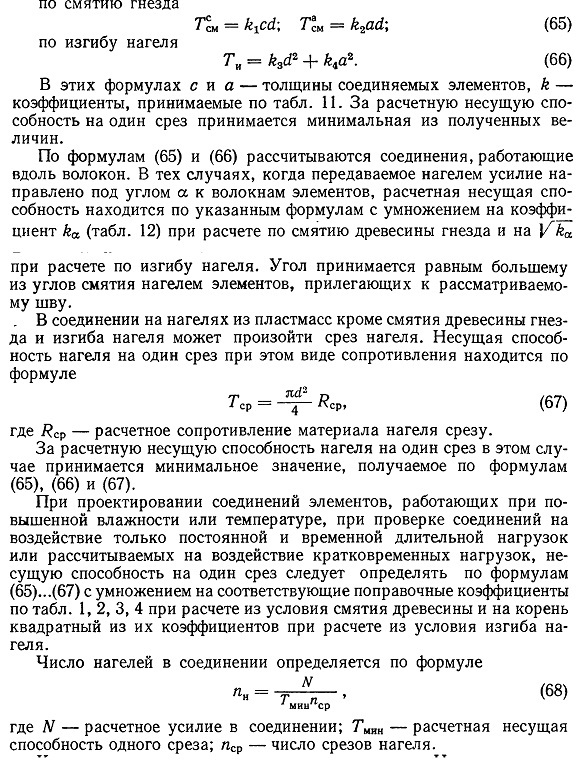

Поэтому несущая способность нагельного соединения определяется тем видом сопротивления (т. е. изгибом нагеля или смятием древесины стенок гнезда), который раньше достигает предельного состояния и находится для одного среза нагеля по формулам:

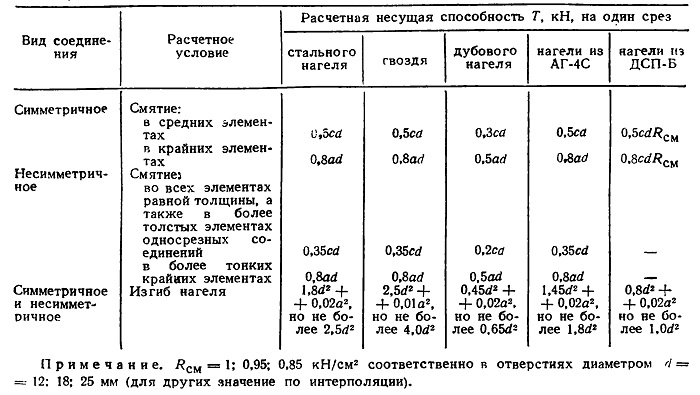

Таблица 11. Расчетная несущая способность цилиндрического нагеля

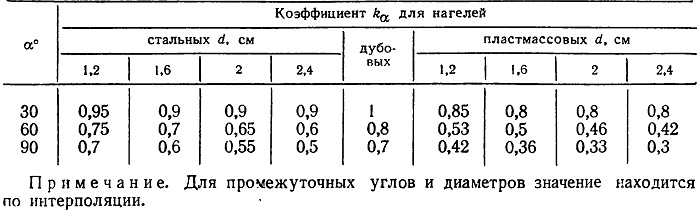

Таблица 12. Коэффициент kа









Конструирование соединения. Нагели в соединении размещаются с учетом предотвращения разрушения древесины от раскалывания в результате недопустимого ослабления соединяемых элементов. Нормативные расстояния между рядами нагелей s2, между нагелями в ряду s1 зависят от типа нагеля, от толщины соединяемого пакета и от способа расстановки (рис. 63 и табл. 13). Чем толще пакет, тем больше опасность искажения правильной разбивки нагелей на обратной стороне пакета (из-за увода сверла при сверлении). Поэтому в толстых пакетах при b > 10d принимаются увеличенные расстояния между нагелями.

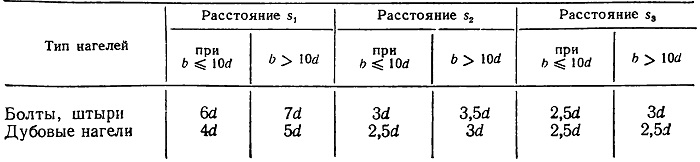

Таблица 13. Нормативные расстояния между нагелями







Нагели следует размещать, как правило, по двум, реже — четырем продольным рядам. Размещение нагелей по одному или трем продоль-ным рядам не допускается, чтобы избежать совпадений среднего ряда с сердцевинной плоскостью элемента, где появляется усушечная трещина.

Размещение нагелей в шахматном порядке не рекомендуется. Трудоемкий процесс разметки облегчает применение шаблонов. Рассверливание отверстий электросверлами с направляющей рамой также облегчает работу и повышает качество отверстий. Рассверливание ведется через весь пакет досок, временно соединяемых струбцинами или гвоздями.

Забивают нагели в отверстия равного диаметра легкими ударами молотка. Забивка нагелей в отверстия меньшего диаметра может вызвать раскалывание древесины по рядам отверстий.

В нагельных соединениях должны быть поставлены стяжные болты: в растянутых стыках с деревянными накладками в размере 25..* 40% от общего числа нагелей; в растянутых стыках со стальными накладками в размере 50% от общего числа нагелей; в узловых соединениях ставят не менее одного стяжного болта в центре узла.

Соединяемые элементы проверяются на прочность с учетом ослабления отверстиями.









Рис. 63. Размещение цилиндрических нагелей:
а — болтов, штырей и нагелей прямыми рядами; б — то же, в шахматном порядке; в — гвоздей прямыми рядами; г — то же, в шахматном порядке; д — то же, косыми рядами





Применение нагельных соединений с тонкими прокладками, стальными или пластмассовыми накладками (рис. 59, б, г и рис. 60, г) допустимо, если нагели в отверстия поставлены плотно. Это достигается сквозным просверливанием пакета. Прокладки и накладки проверяются на растяжение по ослабленному сечению, на продольный изгиб, на смятие стенок отверстий по формулам:
